Где искать предохранитель неработающего омывателя лобового стекла

Статья обновлена: 18.08.2025

Внезапный отказ омывателя лобового стекла часто связан с перегоревшим предохранителем. Эта небольшая деталь защищает электрическую цепь насоса от перегрузок и коротких замыканий.

Локализация предохранителя требует проверки двух основных мест в автомобиле. Первым делом необходимо найти блок предохранителей, после чего идентифицировать нужный элемент по схеме или описанию.

Проверка работоспособности двигателя омывателя и форсунок

Убедитесь, что в бачке достаточно жидкости для омывателя. Попробуйте включить омыватель и прислушайтесь к характерному жужжанию из-под капота. Звук работы электродвигателя указывает на его исправность и наличие питания.

Отсутствие звука двигателя требует проверки электрической цепи: предохранителя, реле (при наличии) и контактов. Если мотор срабатывает, но жидкость не подается, проблема в магистралях или форсунках.

Диагностика форсунок и патрубков

Отсоедините подающий шланг от форсунки (предварительно подставив емкость) и включите омыватель:

Жидкость поступает под давлением – неисправна форсунка или ее сопло забито.
Жидкость не поступает или течет слабо – засор в шлангах, фильтре бачка или на входе в насос.

Проверьте сопла форсунок на засорение иглой или сжатым воздухом. Убедитесь, что шланги не перегнуты и не повреждены.

Симптом	Вероятная причина	Действия
Двигатель не работает	Обрыв цепи, неисправность реле, сгоревший предохранитель	Проверить напряжение на клеммах насоса, целостность предохранителя
Двигатель работает, жидкость не идет	Засор фильтра/шлангов, завоздушивание, поломка крыльчатки насоса	Продуть магистрали, проверить герметичность соединений
Слабый напор струи	Засор сопел, частичный засор магистрали, износ насоса	Прочистить иглой/зубочисткой, заменить насос

Определение года выпуска и модели вашего автомобиля

Точное знание модели и года выпуска автомобиля критично для поиска предохранителя омывателя, так как расположение монтажных блоков и схемы предохранителей могут существенно различаться даже в пределах одного модельного ряда. Без этих данных велик риск ошибки при проверке или замене элементов.

Производители часто меняют компоновку блока предохранителей при рестайлингах или обновлениях электрической архитектуры, поэтому информация о годе выпуска позволяет идентифицировать актуальную схему электрооборудования вашей конкретной модификации.

Источники информации

Основные способы определения:

Свидетельство о регистрации ТС (СТС) – модель и год выпуска указаны в пунктах 2 и 4 документа
VIN-код (17 символов):
- Находится на табличке в проёме водительской двери, под капотом или у лобового стекла
- 10-й символ обозначает год выпуска (например, G=2016, L=2020)
- 7-10 символы часто указывают модификацию

Дополнительные методы:

Штамп на кузовных деталях (стойках, днище) с датой производства
Наклейки в подкапотном пространстве с данными о модели
Маркировочная табличка с названием модели под капотом/на раме
Оригинальная инструкция по эксплуатации (титульный лист)

Где искать	Что указывает на год	Что указывает на модель
СТС/ПТС	Отдельная графа	Поле "Модель ТС"
VIN-код	10-й символ	Символы 1-3 (WMI), 4-9 (VDS)
Табличка на кузове	Месяц/год производства	Код модели (например, KIA Rio FL)

Важно: При расшифровке VIN используйте официальные декодеры производителя или сервисы типа ElsaWin (VAG), TIS (Toyota), RealOEM (BMW), так как стандарты маркировки различаются у брендов.

Поиск бумажной версии технической документации

Бумажное руководство по эксплуатации автомобиля – первый источник информации для точного определения расположения предохранителей. Оно содержит детализированные схемы монтажных блоков с указанием назначения каждого элемента, включая цепь омывателя лобового стекла.

Производители всегда комплектуют новый автомобиль печатным мануалом, который дублирует ключевые технические данные. Его структура оптимизирована для быстрого поиска разделов по электрооборудованию, что экономит время при диагностике неисправностей.

Где искать документацию в автомобиле

Бардачок – стандартное место хранения руководства в пластиковом пакете или папке
Карманы на спинках передних сидений – актуально для минивэнов и кроссоверов
Ниша под полом багажника – особенно в моделях с полноразмерным запасным колесом
Кейс с сервисной книжкой – часто хранится вместе с гарантийными талонами

Если руководство отсутствует в салоне, проверьте домашний архив. Владельцы обычно хранят его:

В папке с ПТС и страховыми документами
Среди инструкций к другой техникой
В гараже вместе с инструментами

Раздел руководства	Содержание	Важность для поиска
Электрооборудование	Схемы блоков предохранителей	★★★★★
Эксплуатация	Описание систем автомобиля	★★★☆☆
Указатель	Ключевые термины и страницы	★★★★☆

Для поиска конкретного предохранителя используйте алфавитный указатель в конце руководства. Ключевые слова: "предохранители", "омыватель", "Fuses" (в иноязычных версиях), "стеклоочистители". Номера страниц сразу направят к схеме с маркировкой элементов.

Электронный поиск схемы предохранителей через VIN-код

VIN-код автомобиля содержит уникальную информацию о комплектации и году выпуска, что позволяет точно идентифицить электрические схемы конкретной модели. Производители и специализированные онлайн-сервисы используют этот идентификатор для предоставления актуальных данных о расположении предохранителей.

Для поиска схемы введите 17-значный VIN (указан в СТС, ПТС или на табличке водительской стойки) в электронные базы: официальные порталы бренда (разделы "Владельцам" или "Поддержка"), автомобильные форумы или сервисы вроде ELSA, Autodata. Некоторые ресурсы требуют регистрации, но предоставляют схемы бесплатно.

Порядок действий при поиске

Скопируйте VIN-код без пробелов и латинских букв I, O, Q (часто заменяются на 1 и 0).
Найдите раздел "Электросхемы", "Руководства" или "Fuse Box Layout" в выбранном сервисе.

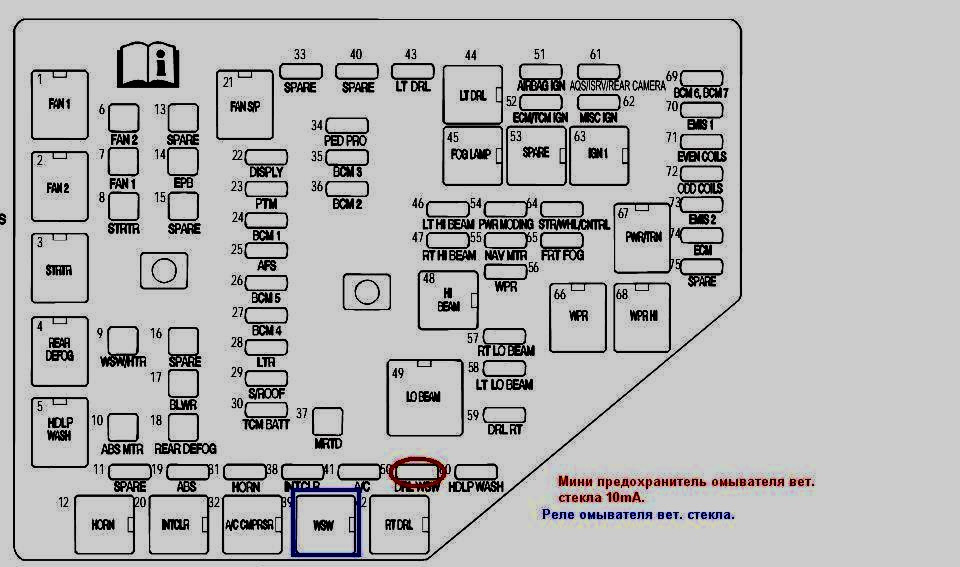

Изучите схему блока предохранителей: омыватель обычно обозначен как:
- "WSW" (WindScreen Washer)
- "WASH"
- "Стеклоомыватель"

Где искать VIN	Пример обозначения на схеме
Лобовое стекло (водительская сторона)	F47 (ВАЗ)
Проём водительской двери	F16 (Hyundai)
Панель под капотом	F4 (Toyota)

Если схема недоступна, сопоставьте модель и год выпуска в мультибрендовых каталогах (например, BOSCH ESI). Учитывайте модификации: предохранитель омывателя может отличаться для версий с/без подогрева форсунок.

Осмотр основного блока предохранителей в салоне автомобиля

Основной блок предохранителей чаще всего располагается в нижней части приборной панели со стороны водителя, рядом с педальным узлом или в торцевой части бардачка. Некоторые модели размещают его под рулевой колонкой, за защитной пластиковой панелью, фиксируемой защёлками или винтами.

Для доступа к блоку потребуется присесть или лечь на пол у водительского сиденья и визуально определить точное местоположение крышки. Она обычно маркирована значком в виде капли воды или молнии, а в руководстве по эксплуатации автомобиля указаны координаты конкретного предохранителя.

Порядок проверки

Отключите зажигание перед любыми манипуляциями с предохранителями.
Снимите крышку блока, поддев её плоской отвёрткой или пальцами за специальные выступы.
Изучите схему на внутренней стороне крышки или в мануале – найдите позицию, соответствующую омывателю лобового стекла (обозначения: «WASH», «WINDSHIELD WASHER», «FRONT WIPER»).

Где искать обозначение	Примеры маркировки
Схема на крышке блока	F19, F35, WASHER
Руководство автомобиля	Раздел «Электросхемы» или «Предохранители»

Извлеките предохранитель специальными пластиковыми щипцами (часто закреплены в блоке) или пинцетом. Визуально осмотрите металлическую перемычку внутри – перегоревший элемент имеет разорванную нить или оплавленный корпус. Для точности используйте мультиметр в режиме прозвонки: отсутствие сигнала между ножками подтверждает неисправность.

Обследование дополнительного моторного отсека с предохранителями

Многие автомобили оснащены вторым блоком предохранителей в подкапотном пространстве, который часто располагается рядом с аккумулятором, торцевой частью крыла или на противоположной стороне от основного моторного щита. Этот блок обычно защищен пластиковой крышкой прямоугольной формы с маркировкой "FUSE BOX" или схематичным изображением электроцепи.

Для доступа к блоку отстегните крепления крышки (пластиковые защелки или винты), после чего перед вами откроется ряд предохранителей и реле. Идентифицировать нужный элемент для омывателя лобового стекла можно двумя способами: через схему на внутренней стороне крышки блока или по цветовой маркировке и позиционному номеру, указанному в руководстве пользователя.

Алгоритм поиска в моторном отсеке

Найдите на крышке блока условное обозначение омывателя (иконка в виде стекла со струями воды или надпись "WASHER").
Сверите позицию предохранителя с нумерацией в схеме (пример: F37 или F42).
При отсутствии схемы воспользуйтесь мануалом авто, раздел "Расположение предохранителей".

Типовая маркировка	Внешний вид	Номинал (пример)
FRONT WASHER / WIPER WASH	Синий или желтый пластиковый корпус	10А, 15А, 20А
WASHER MOTOR / WW PUMP	С черным верхом (микрореле)	Реле с маркировкой "53"

Проверку выполните щипцами-съемником из набора: извлеките подозрительный предохранитель и осмотрите металлическую перемычку на разрыв или потемнение. Если перемычка цела, проблема может быть в реле, моторчике омывателя или проводке. Никогда не заменяйте предохранитель без выяснения причины срабатывания – это может привести к замыканию.

Идентификация крышки блока предохранителей с маркировкой

Крышка блока предохранителей всегда содержит схему расположения элементов или буквенно-цифровые обозначения. Ищите на её поверхности рельефные символы, цветные пиктограммы или текстовые пояснения. Убедитесь в хорошем освещении – обозначения часто наносятся мелким шрифтом или сливаются с цветом пластика.

Проверьте обе стороны крышки: внутренняя часть обычно дублирует информацию с внешней стороны. Если маркировка стёрлась, используйте фонарик для выявления остатков гравировки. На некоторых моделях авто схема дополнительно продублирована на боковой стенке самого блока или в углублении под крышкой.

Ключевые зоны для поиска обозначений

Центральная область – графическая схема с номерами предохранителей и реле
Периметр крышки – расшифровка условных обозначений
Угловые секции – пиктограммы систем (омыватель часто обозначается значком лобового стекла с каплями)

Тип маркировки	Как расшифровать	Пример для омывателя
Цифровая (F23)	Сверьте номер со списком в инструкции или на крышке	F17, F42
Пиктограммы	Ищите символ лобового стекла со струёй воды	🪟💧
Текстовая	Аббревиатуры типа "WASH", "WSW" или "ОМЫВ"	FRNT WASH

Важно! Если крышка утеряна, воспользуйтесь мануалом к автомобилю или найдите электронную схему через VIN-код. Для временной идентификации приложите лист бумаги к контактам блока – отпечаток расположения поможет соотнести гнёзда со стандартной схемой вашей марки авто.

Расшифровка символов на схеме расположения предохранителей

Схема на крышке блока предохранителей использует стандартизированные пиктограммы для обозначения защищаемых цепей. Символы могут незначительно отличаться у разных автопроизводителей, но общая логика сохраняется. Ключевые элементы для идентификации предохранителя омывателя лобового стекла:

Наиболее распространенные обозначения включают графические изображения лобового стекла в сочетании с символами жидкости или очистки. Буквенные сокращения часто дублируют эти пиктограммы для однозначной трактовки.

Типовые обозначения омывателя

🪫 Символ лобового стекла с волнистыми линиями – прямое указание на цепь омывателя (вертикальные или диагональные линии имитируют струи жидкости)
💧 Значок капли воды/жидкости – универсальный маркер систем омывания, часто сопровождается стрелкой, направленной на схематичное изображение стекла
🌫️ Аббревиатура "WASH" или "WW" (Windshield Washer) – буквенное обозначение в списке или рядом с пиктограммой
Совмещенный символ "стекло + щетка" – требует проверки, относится ли защита только к дворникам или включает омыватель

Символ на схеме	Соответствие	Дополнительные маркеры
◻️ + 🌊	Омыватель лобового стекла	F3, F12 (примеры номеров)
💧 + →	Общая система подачи жидкости	WASHER, FLUID
🧼 + 🚗	Омыватель фар/заднего стекла	REAR, HEADLIGHT

При отсутствии явных указателей ищите связанные системы:

Цепи очистки фар (HEADLIGHT WASHER)
Общий предохранитель стеклоочистителей (WIPER/WASHER)
Блок "Дополнительные функции" (AUX)

Важно: На схемах некоторых марок (например, Volkswagen, Toyota) используется цифровая нумерация без пиктограмм – в этом случае ориентируйтесь на буквенные обозначения "FRNT WASH" или "WSHR". Всегда сверяйтесь с легендой конкретного авто в руководстве пользователя.

Если предохранитель исправен, но система не работает – проверьте реле (обычно обозначается прямоугольником с диагональной линией и маркировкой "RLY") и мотор насоса в бачке омывателя.

Поиск отметки "омыватель" или "washers" на схеме

Откройте крышку блока предохранителей и найдите схему распределения элементов, обычно расположенную на внутренней стороне крышки или в технической документации автомобиля. Схема представляет собой графическое изображение с условными обозначениями и подписями, где каждый предохранитель соответствует конкретной системе транспортного средства.

Внимательно изучите легенду схемы, последовательно проверяя все обозначения. Ищите надписи на русском ("омыватель", "омыватели", "стеклоомыватель") или английском языке ("washers", "windshield washer", "wiper washer"). Учитывайте, что производители могут группировать функцию с дворниками – в этом случае ищите комбинированные обозначения типа "wiper/washer" или "wipers & washers".

Ключевые места для поиска

Секция стеклоочистителей: Проверьте область, где сгруппированы предохранители для системы очистки стекол.
Обозначения цифр или значков: Сопоставьте найденную надпись с номером позиции на схеме (например, F23) или специальным символом (часто используется пиктограмма в виде лобового стекля со струёй воды).
Столбец "Функция": В табличных схемах проверьте колонку с описанием назначения – здесь четко указывается принадлежность к омывателю.

Тип обозначения	Примеры
Текстовое (рус.)	омыватель лоб.стекла, омыватели фар
Текстовое (англ.)	WASHER, WW PUMP, WS WASH
Пиктограммы	🪟💧, схематичное изображение лобового стекла с волнистой линией

Если надпись отсутствует, проверьте предохранители, связанные с мотором омывателя или электроприводом насоса. В современных авто используйте мануал или электронный каталог – некоторые модели объединяют эту функцию с другими системами под общими обозначениями.

Сверка с таблицей номиналов в руководстве по эксплуатации

После определения расположения блока предохранителей откройте руководство по эксплуатации автомобиля. Найдите раздел, посвященный схемам электрооборудования или защитным элементам, где приведена таблица соответствия предохранителей защищаемым цепям.

Используйте алфавитный указатель или оглавление руководства для быстрого перехода к нужной странице. Таблицы обычно содержат графическое изображение блока с нумерацией слотов и детальную расшифровку назначения каждого элемента.

Порядок идентификации предохранителя

В таблице найдите строку, соответствующую цепи омывателя лобового стекла. В англоязычных мануалах ищите обозначения:

Windshield washer
Washer pump
Wiper/washer system

Обратите внимание на три критических параметра:

Позиционный номер предохранителя в блоке
Номинальный ток (например, 10А или 15А)
Цветовую маркировку корпуса

Номер слота	Номинал	Цвет	Защищаемая цепь
F37	15А	Синий	Омыватель фар
F42	10А	Красный	Омыватель лобового стекла
F44	20А	Желтый	Топливный насос

Важно: Некоторые автомобили используют отдельные предохранители для насоса омывателя и двигателя стеклоочистителей. Убедитесь, что выбрана именно цепь подачи жидкости. Если в таблице отсутствует прямая пометка, проверьте разделы "External lighting" или "Comfort systems".

Применение специального пинцета для извлечения предохранителей

После обнаружения нужного предохранителя в монтажном блоке используйте специальный пластиковый пинцет, который обычно находится в одном из отсеков блока или крепится на его крышке. Этот инструмент разработан для безопасного извлечения миниатюрных предохранителей без повреждения контактов или корпуса.

Возьмите пинцет так, чтобы его губки располагались параллельно плоскости предохранителя. Аккуратно зажмите корпус элемента между выступами инструмента, избегая приложения бокового усилия, которое может сломать пластиковые держатели. Потяните строго перпендикулярно плоскости блока – предохранитель должен выйти легко, без сопротивления.

Правила безопасного извлечения

При работе соблюдайте три критических правила:

Отключите зажигание – предотвращает случайное короткое замыкание
Используйте только штатный пинцет – металлические щипцы или плоскогубцы могут замкнуть контакты
Фиксируйте пинцет у основания – обеспечивает равномерное усилие при извлечении

Если предохранитель застрял, ни в коем случае не применяйте грубую силу. Воспользуйтесь таблицей для диагностики проблемы:

Ситуация	Решение
Пинцет соскальзывает с корпуса	Протрите предохранитель сухой тканью для улучшения сцепления
Элемент не выходит из гнезда	Легко покачайте из стороны в сторону при извлечении
Пластиковый пинцет сломан	Используйте изолированные тонкогубцы с резиновой рукояткой

После извлечения сразу осмотрите предохранитель на предмет перегоревшей нити или потемнения кварцевого наполнителя. Поместите неисправный элемент в мусорный контейнер – повторная установка поврежденных компонентов недопустима.

Визуальный осмотр целостности нити в извлеченном предохранителе

Достаньте предохранитель из гнезда блока чистыми пальцами или специальными пластиковыми щипцами. Поднесите его к источнику света, чтобы чётко видеть внутреннюю структуру через прозрачный корпус. Ищите тонкую металлическую нить (проволоку), соединяющую два контактных лезвия предохранителя по всей длине.

Сконцентрируйтесь на изучении состояния нити: она должна образовывать непрерывную линию без разрывов, иметь равномерную толщину и металлический блеск. Особое внимание уделите центральной части – чаще всего перегорание происходит там из-за самого узкого сечения проводника.

Исправный предохранитель: Нить цельная, без видимых повреждений, корпус чистый без затемнений.
Перегоревший предохранитель:
- Явный разрыв нити (проволока оборвана в одном или нескольких местах).
- Оплавление или почернение нити, особенно в зоне разрыва.
- Задымление/нагар на внутренней поверхности корпуса (часто в виде тёмных пятен или полос).
- Вздутие или деформация пластикового корпуса.

Если нить сохранила целостность, но есть сомнения (например, слабо видно или корпус полупрозрачный), дополнительно проверьте предохранитель мультиметром в режиме прозвонки. Отсутствие звукового сигнала подтвердит обрыв цепи.

Проверка мультиметром в режиме прозвонки цепи

Перед проверкой убедитесь, что мультиметр переключен в режим прозвонки (значок звуковой волны или диода). Снимите предохранитель из гнезда для исключения ложных сигналов через параллельные цепи. Очистите контакты предохранителя от окислов при необходимости.

Коснитесь щупами мультиметра металлических контактов по краям предохранителя. Если прибор издает непрерывный звуковой сигнал – цепь цела. Отсутствие звука означает обрыв – предохранитель требует замены на аналогичный по номиналу (указан на корпусе).

Алгоритм проверки цепи омывателя

Отключите зажигание и снимите минусовую клемму АКБ.
Найдите реле омывателя в монтажном блоке (обычно маркировано иконкой лобового стекла или буквой "J").
Проверьте контакты реле:
- Щуп на контакт 85 (управляющий "-"), второй – на массу кузова: звук подтверждает исправность "земли".
- Щуп на контакт 86 (управляющий "+"), второй – на плюс АКБ: звук означает целостность управляющего плюса.
Прозвоните питание моторчика:
- Щуп на контакт 30 реле (постоянный +12V), второй – на плюс АКБ: звук сигнализирует о наличии питания.
- Щуп на контакт 87 реле (выход на моторчик), второй – на разъем моторчика омывателя: звук подтверждает целостность силовой цепи.

Контакт реле	Назначение	Проверка
85	Управляющий "-" (катушка)	Прозвон на массу кузова
86	Управляющий "+" (катушка)	Прозвон на +12V АКБ
30	Постоянное питание +12V	Прозвон на + АКБ
87	Выход на моторчик	Прозвон на разъем моторчика

Важно: При отсутствии сигнала на шаге 3 или 4 – проверьте целостность проводов между точками тестирования. Обрыв чаще всего возникает в местах перегибов или возле разъемов моторчика.

Диагностика клемм предохранителя на предмет окисления

После визуальной проверки целостности предохранителя необходимо исключить окисление контактных клемм в блоке предохранителей. Коррозия металла возникает из-за влаги, перепадов температур или химических реакций, создавая сопротивление на пути электрического тока.

Окисленные клеммы могут полностью блокировать подачу напряжения на насос омывателя, даже при исправном предохранителе. Характерные признаки – белесый или зеленоватый налёт на металлических поверхностях, тёмные пятна, рыхлая структура контактов.

Проверка и очистка контактов

Выполните последовательные действия для диагностики и восстановления контактов:

Отсоедините отрицательную клемму аккумулятора для обесточивания системы.
Извлеките предохранитель из гнезда с помощью специальных щипцов.
Осмотрите металлические язычки гнезда в блоке предохранителей:
- Ищите матовые белые отложения (карбонаты)
- Проверьте наличие сине-зелёных кристаллов (окислы меди)
- Выявите потемнения или оплавления

Очистите контакты:

Инструмент	Метод обработки
Жёсткая кисть	Удаление рыхлых отложений
Наждачная бумага (600-800 grit)	Аккуратное шлифование до блеска
Контактный очиститель	Распыление + протирание микрофиброй

Нанесите токопроводящую смазку или вазелин для защиты от влаги.
Плотно установите предохранитель обратно, проверьте фиксацию.

После очистки подключите аккумулятор и протестируйте работу омывателя. Если проблема сохраняется, проверьте цепь мультиметром – напряжение на клеммах должно соответствовать бортовой сети (12В). Отсутствие напряжения укажет на обрыв проводки или неисправность реле.

Сравнение номинала сгоревшего предохранителя с требованиями

После обнаружения перегоревшего предохранителя извлеките его из блока и визуально определите номинал, указанный на корпусе (например, 5А, 10А, 15А). Этот параметр критичен для дальнейшего анализа.

Сверьте найденное значение с техническими требованиями вашего автомобиля. Точную информацию ищите в одном из источников:

Буклете-вкладыше на крышке блока предохранителей
Официальном руководстве по эксплуатации авто (раздел "Электрооборудование")
Схемах в мобильном приложении производителя

Ключевые аспекты сравнения:

Ситуация	Действия	Риски при игнорировании
Номинал совпадает с рекомендованным	Заменить предохранитель на аналогичный. Проверить цепь на КЗ при повторном срабатывании	Повреждение проводки или моторчика омывателя из-за неисправленной перегрузки
Установлен предохранитель выше требуемого номинала	Немедленная замена на корректный. Обязательная диагностика цепи на предмет перегрузки	Расплавление изоляции проводов, возгорание
Предохранитель ниже рекомендованного значения	Установить правильный номинал. Проверить работоспособность системы	Ложные срабатывания защиты при штатной нагрузке

Важно: Никогда не используйте "жучки" или металлические перемычки – это приводит к катастрофическим последствиям. При частом перегорании корректного предохранителя ищите:

Замыкание в проводах около бачка омывателя
Залипание ротора насоса
Коррозию контактов разъёма моторчика

Особенности поиска предохранителя омывателя в системе реле

При неработающем омывателе лобового стекла поиск предохранителя усложняется, если он интегрирован в цепь управления через реле. В таких системах предохранитель может защищать не только сам моторчик омывателя, но и управляющую катушку реле. Это требует проверки обеих цепей: силовой (питание насоса) и управляющей (сигнал с подрулевого переключателя).

Сначала определите местонахождение реле омывателя – оно обычно расположено в монтажном блоке под капотом или в салоне, часто рядом с реле стеклоочистителей. На крышке блока или в руководстве по эксплуатации ищите обозначения "WS Washer", "FROST WASH" или схематичное изображение струи воды. Если маркировки нет, ориентируйтесь на реле с номиналом 15-20А.

Ключевые шаги диагностики

При подозрении на срабатывание защиты в релейной цепи:

Проверьте предохранитель катушки реле – он может быть отдельным (обычно 5-10А) и размещаться в основном блоке предохранителей. Используйте тестер для проверки целостности.
Идентифицируйте силовой предохранитель насоса – в цепи между аккумулятором и реле, часто на 15-25А. Ищите в блоке предохранителей под капотом, ориентируясь на схемы или обозначения "WASH", "W/WASH".
Исключите залипание реле – извлеките реле и встряхните: если слышен дребезг, контакты могут быть повреждены. Замените реле на заведомо исправное для проверки.

Важно: При диагностике используйте мультиметр для проверки напряжения на контактах реле (пины 85/86 – управление, 30/87 – питание насоса). Отсутствие напряжения на пине 30 при включенном зажигании указывает на перегоревший силовой предохранитель.

Тип цепи	Расположение предохранителя	Типичный номинал
Управляющая (катушка реле)	Основной блок предохранителей (салон)	5-10А
Силовая (насос)	Блок предохранителей под капотом	15-25А

Если предохранители целы, но насос не запускается, проверьте целостность проводов к реле и массу мотора омывателя. Короткое замыкание в насосе – частая причина повторного перегорания предохранителя после замены.

Проверка цепи после замены предохранителя тестовым запуском

После установки нового предохранителя соответствующего номинала немедленно проверьте работоспособность омывателя. Включите систему коротким нажатием на рычаг управления стеклоомывателем и прислушайтесь к характерным звукам работы насоса.

Если насос не запускается или жидкость не подаётся на стекло, проблема сохраняется в цепи питания. В этом случае потребуется дальнейшая диагностика компонентов системы для выявления скрытых неисправностей.

Алгоритм проверки при неудачном тестовом запуске

Проверка напряжения на разъёме насоса
- Снимите разъём питания с моторчика омывателя
- Подключите мультиметр в режиме вольтметра к контактам разъёма
- Активируйте омыватель при включённом зажигании

Анализ показаний мультиметра

Напряжение 12В	Неисправен насос или засорены форсунки
Напряжение ниже 11В	Проблема в проводке или плохом контакте
Отсутствие напряжения	Обрыв цепи или неисправность реле

Проверка массы
- Отсоедините минусовой провод от насоса
- Прозвоните цепь "массы" тестером до кузова
Диагностика реле омывателя
- Найдите реле в монтажном блоке по схеме
- Проверьте срабатывание при подаче напряжения
- Убедитесь в отсутствии окислов на контактах

При обнаружении короткого замыкания в цепи немедленно отключите аккумулятор и проверьте изоляцию проводов на участке между предохранителем и насосом. Особое внимание уделите местам перегибов возле крыльев и капота.

Информационная поддержка на автомобильных форумах вашей марки

Автомобильные форумы, посвященные конкретной марке или модели, являются незаменимым источником точной информации о расположении предохранителя омывателя лобового стекла. Пользователи этих платформ – владельцы таких же автомобилей, сталкивающиеся с аналогичными неисправностями и успешно их решающие.

Активные участники и модераторы форумов обладают глубокими знаниями электрических схем и особенностей компоновки моторного отсека или салонного блока предохранителей именно для вашего авто, что исключает ошибки при поиске нужного элемента.

Эффективные стратегии поиска информации на форумах

Чтобы быстро найти ответ о расположении предохранителя омывателя, используйте следующие подходы:

Поиск по ключевым словам: Введите в поисковую строку форума комбинации: "предохранитель омывателя", "не работает омыватель", "блок предохранителей + [ваша модель]", "fuse washer jet". Обязательно укажите год выпуска и модификацию двигателя, если это предусмотрено поиском.
Изучение тематических разделов: Посетите разделы форума: "Электрика и электроника", "Неисправности и их решение", "Руководства по ремонту" или "FAQ (Часто задаваемые вопросы)". Здесь часто публикуются схемы блоков предохранителей и релейных модулей.
Анализ руководств и мануалов: Многие форумы имеют разделы с электронными версиями руководств по эксплуатации и сервисных мануалов. Найдите файл для вашего года/модели и откройте раздел, посвященный блокам предохранителей и схемам электрооборудования.

Если поиск не дал результата:

Создайте новую тему: Четко сформулируйте вопрос в заголовке: "[Марка/Модель/Год] Не работает омыватель лобового - где искать предохранитель?".
Укажите детали: В тексте сообщения обязательно напишите:
- Точную модель и год выпуска автомобиля.
- Тип кузова (седан, универсал и т.д.).
- Упоминание, что проверены форсунки, трубки и уровень жидкости.
Добавьте фото: Сфотографируйте основной блок предохранителей в салоне (обычно у ног водителя или в бардачке) и подкапотный блок (если есть). Это поможет участникам форума быстрее сориентироваться и указать на конкретный предохранитель.

Преимущества форумной поддержки: Помимо точного указания номера и расположения предохранителя (Fuse #), участники часто делятся:

Фотографиями и схемами конкретных блоков предохранителей вашей комплектации.
Опытом поиска альтернативных предохранителей-дублеров в блоке.
Информацией о возможных сопутствующих проблемах (неисправность реле, моторчика омывателя, жгутов проводов), которые могут имитировать перегоревший предохранитель.
Советами по безопасному извлечению и проверке предохранителя.

Профессиональная диагностика при повторном перегорании предохранителя

Если предохранитель цепи омывателя лобового стекла перегорает повторно сразу после замены или при попытке включить омыватель, это однозначно указывает на наличие серьезной неисправности в цепи. Простая замена предохранителя в этом случае не решит проблему и может привести к повреждению проводки или даже возгоранию.

Ключевая задача профессиональной диагностики – не просто восстановить работу, а найти и устранить первопричину, вызывающую чрезмерный ток, который и приводит к постоянному перегоранию предохранителя. Это требует системного подхода и специального оборудования.

Поиск источника короткого замыкания

Основная причина повторного перегорания – короткое замыкание (КЗ) в цепи питания насоса омывателя. Профессиональная диагностика включает:

Визуальный осмотр проводки: Тщательная проверка всего пути проводов от блока предохранителей до насоса омывателя и кнопки/рычага управления. Ищутся:
- Перетертости изоляции (особенно в местах прохождения через перегородки, возле подвижных элементов).
- Оплавления или потемнения изоляции.
- Признаки контакта с острыми кромками кузова или горячими деталями.
- Повреждение жгута (например, грызунами).
Проверка целостности изоляции и сопротивления: С помощью мультиметра:
- Проверяется сопротивление между "+" проводом питания насоса и "массой" (кузовом). При исправной изоляции оно должно быть очень высоким (сотни кОм/МОм). Низкое сопротивление (близкое к 0 Ом) указывает на КЗ на массу.
- Проверяется сопротивление между проводом питания и проводом управления (если они в одном жгуте) на предмет пробоя между ними.
Метод исключения: Последовательное отключение компонентов цепи (разъем насоса, разъем кнопки/рычага) с одновременной проверкой сопротивления на "массу". Если сопротивление резко возрастает после отключения какого-либо элемента – этот элемент или его проводка являются источником КЗ.

Проверка компонентов цепи

После исключения явного КЗ в проводке проверяются компоненты:

Электродвигатель насоса омывателя:
- Замер потребляемого тока: Подключение амперметра в разрыв цепи питания насоса. Потребляемый ток должен соответствовать паспортным значениям (обычно 2-5А). Значительно превышающий ток указывает на внутреннее замыкание или механическую заклинивание ротора двигателя.
- Проверка сопротивления обмоток: Замер сопротивления между контактами питания насоса. Слишком низкое сопротивление – признак межвиткового замыкания.
Кнопка/рычаг управления: Проверка на предмет залипания контактов или попадания жидкости, что может вызвать постоянное замыкание цепи.
Разъемы и контакты: Осмотр на предмет окисления, коррозии или оплавления, которые могут вызывать короткое замыкание между контактами или на массу.

Проверяемый параметр	Исправное состояние	Признак неисправности (КЗ/перегрузка)
Сопротивление "+" провод насоса - "масса"	> 100 кОм (обычно МОм)	Низкое сопротивление (единицы/десятки Ом или 0 Ом)
Потребляемый ток насоса	2-5 А (уточнить для модели)	Ток значительно выше номинала (> 8-10А)
Сопротивление обмоток насоса	Единицы/десятки Ом (уточнить)	Сопротивление близко к 0 Ом (КЗ) или бесконечность (обрыв)

Важно: Поиск и устранение причины повторного перегорания предохранителя – это работа с потенциально опасной неисправностью. Без опыта и оборудования высок риск упустить скрытое повреждение, что может привести к повторной поломке или пожару. Если источник КЗ не найден визуально, профессиональная диагностика с поэтапной "прозвонкой" цепи и замером параметров обязательна.

Список источников

При подготовке материала о поиске предохранителя омывателя лобового стекла использовались проверенные технические источники. Они содержат универсальные принципы диагностики, характерные для большинства современных автомобилей.

Ключевые данные были систематизированы из следующих авторитетных ресурсов, описывающих электрооборудование транспортных средств и типовые схемы подключения.

Официальное руководство по эксплуатации конкретной модели автомобиля (разделы "Электрооборудование" и "Предохранители")
Сервисная документация производителя (схемы блоков предохранителей и реле)
Руководство по ремонту от издательств типа Haynes или Chilton (глава "Электрические системы")
Технические статьи на специализированных автомобильных порталах (например, Drive2.ru или AutoVzglyad)
Инструкции от производителей автокомпонентов (Bosch, Valeo) по диагностике систем омывателя
Форумы владельцев конкретных марок автомобилей с реальными кейсами ремонта
Видеоматериалы сертифицированных автоэлектриков по диагностике цепи стеклоомывателя
