Где найти предохранитель бензонасоса Приоры и как его проверить

Статья обновлена: 04.08.2025

Исправная работа бензонасоса критична для запуска и функционирования двигателя любого автомобиля, включая Lada Priora.

Перегоревший предохранитель цепи питания бензонасоса – частая причина внезапной остановки мотора или невозможности завести автомобиль.

Знание точного расположения этого защитного элемента и владение простым методом его проверки помогут водителю оперативно устранить неисправность и вернуть машине работоспособность без обращения в сервис.

Эта статья детально объяснит, где найти блок предохранителей в Приоре, идентифицировать нужный элемент и проверить его целостность подручными средствами.

Назначение предохранителя цепи бензонасоса

Предохранитель в цепи питания бензонасоса Приоры выполняет ключевую защитную функцию. Он предназначен для мгновенного размыкания электрической цепи при возникновении короткого замыкания или значительного превышения номинального тока в системе питания насоса. Это предотвращает перегрев проводов и возгорание, а также защищает сам электродвигатель бензонасоса от повреждения из-за перегрузок.

Принцип работы основан на разрушении плавкой вставки внутри предохранителя при прохождении тока выше допустимого значения. Электрическая цепь питания насоса полностью обесточивается, что приводит к немедленной остановке подачи топлива в двигатель и глушит мотор. Таким образом, предохранитель служит эффективным барьером, поглощающим разрушительную энергию аварийного режима работы цепи.

Прямые последствия неисправности предохранителя

Выход из строя предохранителя цепи бензонасоса имеет строго определенные симптомы:

Полное прекращение работы двигателя: Насос перестает качать топливо.
Отсутствие характерного звука: Жужжания насоса при повороте ключа зажигания.
Отсутствие давления в топливной рампе: Что исключает запуск мотора.

Важно понимать, что перегоревший предохранитель – следствие аварийной ситуации в цепи. Его замена без обнаружения и устранения первопричины сбоя приведет к повторному срабатыванию защиты.

Расположение монтажного блока в салоне

Монтажный блок предохранителей и реле на Lada Priora расположен в салоне автомобиля со стороны водителя. Он монтирован под приборной панелью в левой части ножного пространства.

Для доступа к блоку требуется снять защитную пластиковую крышку. Она крепится двумя саморезами по бокам и одной пластмассовой защелкой в верхней части. После откручивания саморезов отверткой с крестообразным шлицем крышка легко снимается движением вниз.

Схема компонентов: В блоке размещены предохранители F1-F32 и реле К1-К12. Предохранитель бензонасоса обозначен как F17 (20 А) в верхнем ряду:

Номер	Назначение	Сила тока
F17	Бензонасос	20 А

Примечание: Перед диагностикой всегда отключайте «минусовую» клемму аккумулятора.

Доступ к блоку предохранителей под панелью

На автомобиле Lada Priora основной блок предохранителей расположен в салоне за вещевым ящиком ("бардачком") со стороны переднего пассажира. Для доступа необходимо открыть перчаточный отсек и аккуратно снять его, потянув на себя после откручивания крепежных элементов или освобождения фиксаторов в зависимости от года выпуска авто.

После демонтажа бардачка взгляду откроется пластиковая крышка блока предохранителей, закрепленная на клипсах. Ее требуется поддеть отверткой с плоским жалом или пальцами, отщелкнув крепления по периметру. Под крышкой размещены реле и предохранители, среди которых F7 (15А) отвечает за питание бензонасоса.

Откройте вещевой ящик и полностью снимите его:

Потяните боковые стенки бардачка внутрь для разблокировки
Отведите ящик вниз и на себя

Снимите защитную крышку блока предохранителей:

Найдите пластиковую панель за бардачком
Отожмите фиксаторы крышки пальцами или отверткой

Осторожно: при демонтаже избегайте чрезмерных усилий – пластиковые защелки хрупкие. Предварительно отключите зажигание и снимите клемму "минус" с АКБ для предотвращения короткого замыкания.

Схема расположения элементов на крышке блока предохранителей Приора

Крышка монтажного блока предохранителей в моторном отсеке (со стороны водителя) содержит детализированную схему расположения защитных элементов. Схема нанесена методом литья или печати непосредственно на пластиковую поверхность крышки и отражает точную позицию каждого предохранителя и реле, включая их буквенно-цифровую маркировку.

Схема разделена на тематические секции: центральная часть отображает крупные предохранители силовых цепей (F1-F22), нижний ряд выделен под мини-предохранители (F23-F38), а верхняя зона содержит реле (K1-K10). Все элементы пронумерованы в соответствии с электрической принципиальной схемой автомобиля для упрощения идентификации при ремонте.

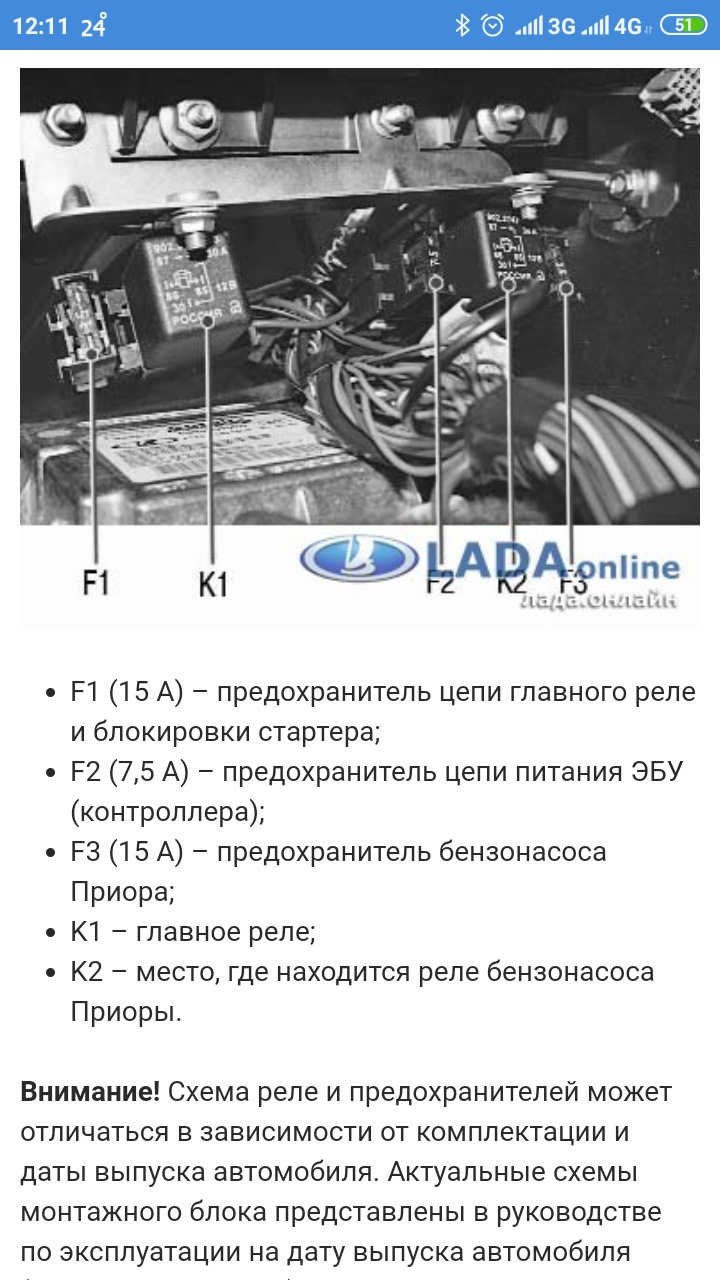

Ключевые элементы схемы для бензонасоса

Чтобы найти компоненты топливной системы на схеме крышки:

Обозначение	Тип	Описание
F3	Предохранитель	Питание электробензонасоса (15А), расположен в центральной секции между F2 и F4
K2	Реле	Реле управления бензонасосом (верхний ряд, 2-я позиция справа)

Как проверить соответствие схемы:

Сравните графическое изображение на крышке с фактическим расположением элементов внутри блока
Убедитесь в наличии маркировки «F3» под соответствующим плавким элементом
Проверьте обозначение «K2» на корпусе реле в указанном схемой слоте

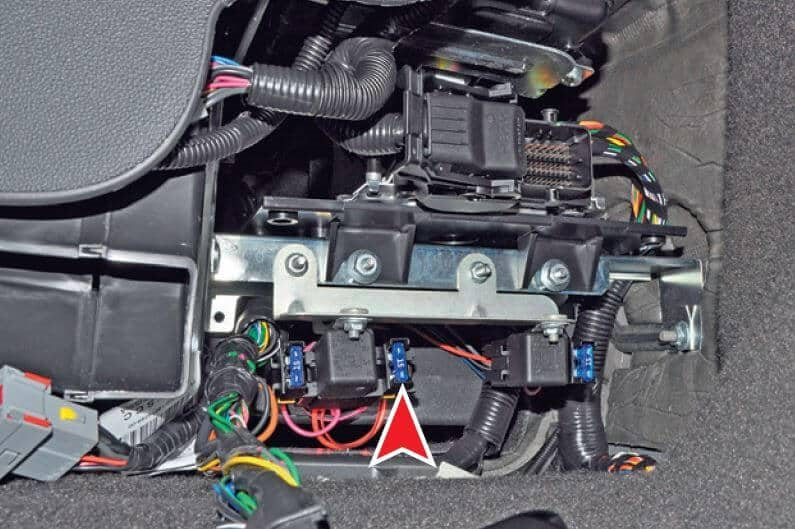

Предохранитель бензонасоса F3 (15А) на Приоре: идентификация

Основной предохранитель топливного насоса (бензонасоса) на автомобилях Lada Priora обозначен как F3 с номиналом 15 Ампер на схеме центрального монтажного блока. Этот блок предохранителей и реле расположен в салоне автомобиля.

Чтобы найти предохранитель F3, необходимо открыть крышку главного блока предохранителей, закрепленного на правой боковой консоли (центральная стойка салона около ног переднего пассажира). Ищите горизонтальный ряд крупных предохранителей в верхней части блока.

Расположение и распиновка в блоке

Предохранитель F3 расположен в самом верхнем ряду монтажного блока.

Номер позиции в ряду	Обозначение	Номинал	Описание
3	F3	15А	Электробензонасос, топливный модуль

Как визуально идентифицировать:

Откройте крышку центрального монтажного блока (у ног переднего пассажира).
Найдите верхний горизонтальный ряд из крупных предохранителей (30A, 40A, 60A).
Отсчитайте от левого края этого ряда третий предохранитель (если смотреть на блок в рабочем положении).
На корпусе самого предохранителя и на пластике блока под ним или рядом обычно нанесена маркировка F3 и 15A.
Сверьтесь со схемой на внутренней стороне крышки блока предохранителей – там четко указан F3 и его назначение.

Как проверить исправность:

Выключите зажигание.
Отогните фиксатор и аккуратно снимите предохранитель F3 из посадочного гнезда с помощью специальных пластиковых щипцов, обычно расположенных в блоке, или руками.
Визуально осмотрите металлическую плавкую перемычку внутри корпуса предохранителя на свет. Она должна быть цельной и неразрывной.
Проверьте мультиметром:
- Переведите тестер в режим прозвонки или измерения сопротивления (омметра).
- Прикоснитесь щупами тестера к двум металлическим ножкам предохранителя.
- Исправный предохранитель покажет очень низкое сопротивление (близкое к 0 Ом, зуммер должен пищать).
- Если на дисплее отображается "1" (бесконечность) или очень высокое значение сопротивления – предохранитель перегорел и требует замены на новый строго на 15А.
Установите исправный или новый предохранитель обратно в гнездо F3 до характерного щелчка фиксатора.

Визуальный осмотр на перегорание

Для проверки предохранителя бензонасоса на Приоре найдите монтажный блок в салоне автомобиля – он расположен под панелью рулевой колонки слева. Снимите защитную крышку, отогнув фиксаторы; искомый элемент соответствует цепи топливного насоса и обозначен в схеме на крышке как F5 или F13 (номинал 15 А). Убедившись, что зажигание выключено, аккуратно извлеките предохранитель вертикально вверх при помощи специальных пластиковых щипцов, расположенных в блоке.

Очистите корпус предохранителя от пыли и внимательно осмотрите металлическую проволочную перемычку внутри прозрачного пластика под ярким светом. Целая перемычка имеет равномерную толщину по всей длине и плотное соединение с контактами. Признак перегорания – явный разрыв проволоки (часто сопровождается потемнением или оплавлением пластика), образование шариков на концах или изменение цвета металла на матово-серый/чёрный.

Инструкция по визуальной диагностике

Контроль целостности: Поворачивайте элемент под разными углами для выявления микротрещин и обрывов.
Проверка контактов: Убедитесь в отсутствии коррозии на ножках и деформации самих контактов.
Сравнение с исправным: При наличии запасного предохранителя того же номинала сопоставьте состояние перемычек.

Состояние	Внешние признаки
Исправен	Проволока цельная, серебристого цвета
Перегорел	Обрыв перемычки, чёрные пятна, вздутие пластика

Проверка целостности металлической перемычки

Снимите предохранитель F3 (15 А) из гнезда монтажного блока, используя специальные пластиковые щипцы или аккуратно поддев его отвёрткой. Осмотрите металлическую перемычку на просвет при ярком освещении – целый элемент будет иметь непрерывную тонкую линию между контактами без видимых разрывов, затемнений или деформаций корпуса.

При отсутствии повреждений подтвердите целостность мультиметром: переключите прибор в режим прозвонки или измерения сопротивления (Ω), приложите щупы к металлическим ножкам предохранителя с обеих сторон. Значение, близкое к нулю (например, 0.1-0.5 Ом), указывает на исправность, сигнал обрыва или бесконечное сопротивление означает перегорание.

Типичные признаки неисправности:

Визуальные: Окалина на поверхности, потемнение стекла, расплавленный пластик.
Физические: Отсутствие проводимости при тестировании мультиметром.

Состояние перемычки	Визуальная проверка	Показания мультиметра
Исправна	Ровная линия без разрывов	~0 Ом / Звуковой сигнал
Перегорела	Обрыв или чёрные точки вдоль перемычки	OL (Обрыв цепи)

Проверка цепи предохранителя бензонасоса тестером на Lada Priora

Подготовьте мультиметр: установите режим проверки сопротивления (Ω) или прозвонки (значок звуковой волны). Наденьте на распределительном блоке колпачок с номером F1 (20 А). Это кубический 20-амперный предохранитель, расположенный в салоне за бардачком со стороны водителя.

Снимите защитную крышку монтажного блока. Определите контакты F1: они пронумерованы на корпусе релейного модуля и расположены вертикально в верхней части платы. Один контакт соединен с силовым кабелем от аккумулятора (постоянное +12V), второй – с бензонасосом.

Методика прозвонки

Проверка целостности предохранителя:
- Приложите щупы к обоим металлическим ножкам предохранителя. При исправности тестер покажет 0–0.5 Ом (или подаст звуковой сигнал).
Диагностика цепи «+»:
- Черный щуп на массу кузова (болт кузова или минус АКБ), красный – на контакт монтажного блока, куда вставлялся предохранитель (со стороны бензонасоса). Напряжение при включенном зажигании должно быть 12V.
Проверка отсутствия КЗ:
- Извлеките предохранитель. Измерьте сопротивление между контактом цепи бензонасоса и массой. Корректное значение – ∞ (или отсутствие звукового сигнала).

Важно: При прозвонке цепи бензонасоса отключайте топливный модуль для точности измерений. Нулевое сопротивление на 3-м шаге указывает на замыкание в проводке.

Замер сопротивления мультиметром

Поднимите заднее сиденье, отсоедините разъём питания бензонасоса и снимите защитную пластиковую крышку колодки предохранителей (расположена в багажнике справа). Найдите предохранитель топливного насоса (F13 на 15А в блоке JB) по схеме на обратной стороне крышки, убедитесь в его целостности визуально. Если нить не повреждена, переходите к проверке сопротивления.

На мультиметре выставьте режим измерения сопротивления (Ω), диапазон 200 Ом. Подключите красный щуп к клемме «+» разъёма насоса (синий провод с красной полосой), чёрный щуп – к клемме «–» (чёрный провод). Помните: зажигание должно быть выключено во избежание короткого замыкания.

Оценка результатов

Исправный насос показывает сопротивление в пределах:^*

Номинальное: 0.8-1.5 Ом (для насоса Bosch 0580464076)
Допустимое отклонение: ±0.3 Ом от паспортного значения

Значения вне диапазона указывают на проблемы:

Показания	Диагноз	Действия
> 5 Ом или ∞	Обрыв обмотки	Замена насоса
< 0.5 Ом	Межвитковое замыкание
Колебания при постукивании	Окисление контактов	Чистка или замена разъёма

* Точные параметры уточняйте в мануале: имейте в виду различия модификаций Приоры (инжектор/карбюратор, поколение ЭБУ). Проверяйте одновременно питание на разъёме: +12В при включённом зажигании.

Проверка напряжения на контактах гнезда

Подключите щупы мультиметра: красный проведите к плюсовому контакту (обычно это фиолетовый провод с белой полосой, контакт номер 4 в колодке жгута насоса), черный щуп надежно зафиксируйте на "массе" кузова или на минусовом контакте в колодке (коричневый провод, контакт номер 1). Включите мультиметр в режим измерения постоянного напряжения DCV (20В). Убедитесь в надежности контакта щупов.

Попросите помощника включить зажигание. Исправная цепь должна показать кратковременное (на 1-2 секунды) напряжение около 12 Вольт – это активируется режимом подкачки при запуске. Если напряжение отсутствует полностью, причина в цепи питания или управления до гнезда. Низкое напряжение (менее 11В) указывает на плохое соединение или разряженный АКБ. Убедитесь, что помощник пытается завести двигатель поворотом ключа – борткомпьютер снизит напряжение при проблемах с сигналами ДПКВ.

Диагностика смежных контактов реле

При отказе бензонасоса Приора после проверки предохранителя необходимо исключить обрыв или коррозию на контактах смежных реле. Управляющая цепь насоса завязана на реле стартера, главном реле и контактах ЭБУ, поэтому повреждение дорожек или окисление в этих точках имитируют симптомы перегоревшего предохранителя.

Для диагностики снимите плафон салонного освещения и извлеките блок с реле бензонасоса (контакты 50 и 51 разъёма Х2). Используя мультиметр в режиме прозвонки, проверьте целостность цепи от контактов реле насоса до соседних реле стартера (контакт 29 разъёма Х1) и ЭБУ (контакт 19 разъёма ХР3). Особое внимание уделите пинам с коричнево-жёлтым и красно-чёрным проводом – их повреждение блокирует подачу напряжения.

Последовательность действий при проверке:

Отключите АКБ и извлеките релейный блок из посадочного места.
Протрите контакты безворсовой салфеткой, смоченной в очистителе электроники.
Прозвоните цепи между точками:
- Контакт 50 реле насоса → Контакт 29 реле стартера
- Контакт 51 реле насоса → Контакт 4 главного реле
При обнаружении сопротивления выше 1 Ома зачистите колодки мелкой наждачной бумагой.

Контакт реле насоса	Куда ведёт	Нормальное сопротивление
50 (управление)	Реле стартера (контакт 29)	0,05–0,3 Ом
51 (силовая линия)	Главное реле (контакт 4)	0,05–0,3 Ом

Анализ состояния фишек подключения

Фишки подключения цепей бензонасоса подвержены естественному износу и воздействию агрессивной среды. От их состояния напрямую зависит стабильность подачи напряжения к электронасосу.

Неисправности выражаются в потере контакта, коррозии клемм или растрескивании пластикового корпуса, что приводит к отказу топливного насоса или перебоям в работе двигателя.

Порядок диагностики

Найдите основной разъем бензонасоса под задним сиденьем у люка топливного модуля
Проверьте визуально:
- Целостность пластмассового корпуса фишки
- Отсутствие оксидных пленок зеленого или белого цвета
- Следы оплавления или перегрева
Расшатайте подключенный разъем для выявления плохой фиксации
Отсоедините фишку и осмотрите контакты:
- Загрязнения удаляйте баллончиком с очистителем контактов
- Окислы зачищайте тонкой наждачной бумагой

Проверьте напряжение мультиметром:

Контакт фишки	Нормальное напряжение
Опорное питание (серый провод)	12В при запуске двигателя
Масса (черный провод)	→ 0 Ом на корпус

При обнаружении деформированных клемм или поврежденных проводов рядом с разъёмом потребуется замена коннектора или ремонт части электропроводки.

Снятие предохранителя специальным съёмником

Включите зажигание, чтобы определить точное место установки предохранителя бензонасоса по характерному жужжащему звуку, затем заглушите мотор.

Снимите минусовую клемму с аккумулятора для предотвращения короткого замыкания. Наденьте защитные перчатки и очки.

Процедура извлечения инструментом

Откройте крышку блока предохранителей в салоне возле левой ноги водителя
Найдите предохранитель F22 синего цвета (номинал 15А)
Возьмите пластиковый съёмник (обычно расположен в основном блоке или крепится на внутренней стороне крышки)
Обхватите щипцами корпус предохранителя до характерного щелчка

Правильное положение инструмента: держите съёмник строго перпендикулярно плоскости блока. Не прилагайте чрезмерное усилие - пластиковые фиксаторы хрупкие.

Ошибка	Последствие
Косой захват	Поломка фиксаторов гнезда
Рывок при извлечении	Разрушение корпуса предохранителя

После снятия сразу проверьте целостность плавкой вставки под ярким освещением: перегоревший элемент будет иметь разрыв или почернение.

Подбор нового предохранителя

При подборе предохранителя строго соблюдайте номинал 15А. Использование элемента с меньшими показателями вызовет постоянные перегорания из-за пусковых токов бензонасоса. Установка предохранителя с завышенным номиналом (20А, 25А) опасна оплавлением электропроводки или выходом из строя бензонасоса из-за отсутствия должной защиты цепи.

Выбирайте стандартный плавкий предохранитель типа MINI (миниклипсы) с цветовой маркировкой синего цвета и четкой гравировкой "15A". Убедитесь в отсутствии люфта при установке в колодку – габариты должны соответствовать контактной группе блока. Приобретайте компоненты только у проверенных производителей (Hella, Bosch, Valeo) в автомагазинах или у официальных дилеров Lada.

Обязательные параметры:
Ток защиты: 15±0.5 А
Тип корпуса: ISO MINI (ширина 10.9 мм)
Рабочее напряжение: 32В постоянного тока
Цвет идентификации: синий по отраслевому стандарту ISO

Особенности установки в посадочное место

Крепление предохранителя в блоке требует точного позиционирования: контакты элемента должны быть строго параллельны гнездам, а корпус плотно прижат к соседним деталям без перекоса. Силовое давление прикладывайте только вертикально до характерного щелчка фиксатора.

Контролируйте глубину погружения корпуса в слот – нижняя часть плавкого элемента обязана сесть заподлицо с другими компонентами релейного блока. Перекос или недостаточное усилие приведут к искрению, оплавлению пластика и нарушению питания насоса.

Ориентация ножек: совместите маркировку предохранителя (номинал/амперы) с обозначениями на блоке
Фиксация: проверьте зацепление пластикового язычка за выступ корпуса
Силовое воздействие: используйте только пальцы, инструменты повреждают посадочные ячейки

Контроль защелкивания ножек

Перед проверкой предохранителя бензонасоса Приора (F3, 15А в монтажном блоке салона) критически важно удостовериться в надежном контакте его ножек с гнездами блока. Слабый контакт или частичное защелкивание провоцируют локальный перегрев из-за повышенного переходного сопротивления. Это проявляется оплавляемым пластиком корпуса предохранителя или почерневшими точками фиксации, приводя к отказу топливной системы даже при исправной детали.

После установки предохранителя на штатное место выполните двойной контроль зацепления:

Тактильная проверка – пальцем или тонкой отверткой аккуратно надавите сверху на корпус предохранителя в двух плоскостях (вправо-влево, вперед-назад). Исправно зафиксированный элемент не смещается и не издает щелчков.
Визуальная проверка – при подсвете фонариком убедитесь, что:
- Обе металлические ножки полностью погружены в гнезда до основания корпуса предохранителя.
- Пластиковые фиксирующие пружины гнезд плотно обжимают ножки по всей длине, без видимых зазоров.

Признаки некачественного защелкивания:

Симптом	Последствие
Люфт предохранителя при покачивании	Прерывистый контакт, "плавание" напряжения
Темные пятна на ножках или гнездах	Зарождение зоны перегрева
Деформированный пластик у основания ножек	Высокий риск расплавления и КЗ

Тестовый запуск двигателя после замены

Включите зажигание на 3-5 секунд без запуска стартера, чтобы бензонасос создал рабочее давление в системе. При этом должен появиться характерный звук работы электродвигателя насоса из-под заднего сиденья. Если звук отсутствует – проверьте правильность установки предохранителя и качество контактов в монтажном блоке.

После предварительной прокачки выполните запуск двигателя. Если мотор не заводится или работает с перебоями, заглушите его и проведите повторную диагностику. Проверьте наличие запаха бензина, утечек топлива в месте установки насоса, а также целостность топливных магистралей. Используйте сканер OBD2 для считывания возможных ошибок в системе управления двигателем.

Проверка работоспособности после пуска

Контролируйте обороты холостого хода – стабильные 800-900 об/мин без рывков.
Проверьте реакцию на педаль газа – отсутствие провалов и равномерный набор оборотов.
Прислушайтесь к посторонним шумам из топливного бака (гудение в пределах нормы).

Важно! Первые 30 км движения избегайте высоких нагрузок – это время для самодиагностики систем автомобиля. Если возникнут проблемы с топливоподачей (например, внезапная остановка двигателя), немедленно проверьте температуру предохранителя рукой – перегрев указывает на короткое замыкание.

Причины частого перегорания элемента

Повышенный потребляемый ток бензонасосом приводит к перегоранию предохранителя. Основные причины этого включают: износ щёток или подшипников насоса, механическое заклинивание якоря, сильное загрязнение сетки-фильтра грубой очистки. Также опасны короткие замыкания в проводке питания насоса, особенно от бортовой сети до топливного модуля, или плохие контакты/окисление в разъёмах, создающие точки локального перегрева и увеличенное сопротивление. Неисправный э/м клапан адсорбера, создающий избыточное давление в топливомагистралях, также может увеличить нагрузку на насос.

Чрезмерная перегрузка цепи возникает и из-за системных проблем в топливной системе. Наиболее частые из них: выход из строя регулятора давления топлива в рампе, удерживающего чрезмерно высокое давление; сильное засорение топливного фильтра тонкой очистки или магистралей, заставляющее насос работать с предельной нагрузкой; резкое падение напряжения бортовой сети при неисправном генераторе, приводящее к увеличению тока потребления. Низкое качество топлива, вода в нем могут провоцировать повышенную нагрузку. Также критичен внутренний пробой межвитковой изоляции обмотки электродвигателя насоса, вызванный естественным износом или перегревом, который напрямую приводит к КЗ и скачку тока.

Ключевые причины в порядке распространенности:

Износ механической части самого бензонасоса (щётки, подшипники, якорь).
Сильное загрязнение топливного фильтра грубой очистки (сетки приемника).
Проблемы с контактами (окисление, коррозия, ослабление) в разъемах цепи питания насоса.
Засорение топливного фильтра тонкой очистки или магистралей.
Неисправность топливного модуля (обмотки статора насоса).
Неисправность регулятора давления топлива в рампе (держит избыточное давление).
Проблемы с целостностью проводки (кабель бензонасоса).

Категория причины	Примеры
Механическая перегрузка насоса	Засор фильтра/сетки, неисправный ФПР
Износ и неисправности насоса	Износ щеток/подшипников, внутреннее КЗ в обмотке
Проблемы с электропроводкой	Плохой контакт, повреждение кабеля, окислы
Другие факторы	Низкое напряжение сети, плохое топливо

Проверка сопротивления обмотки насоса

Измерение сопротивления обмотки бензонасоса определяет целостность электрической цепи и состояние мотора. Отклонение от нормы указывает на обрыв, межвитковое замыкание или износ щеток, что требует замены узла. Для проверки требуется мультиметр с режимом омметра.

Номинальное сопротивление исправной обмотки двигателя бензонасоса Lada Priora составляет 0.8–1.5 Ом. Значения ниже 0.8 Ом свидетельствуют о межвитковом замыкании, выше 1.5 Ом – об обрыве цепи или критическом износе токосъемных контактов. Перед замером насос должен быть обесточен.

Порядок измерений

Снимите заднее сиденье и демонтируйте лючок топливного модуля.
Отсоедините колодку питания насоса (провода серого «+» и черного «−»).
Переключите мультиметр в режим Ω (200 Ом).
Приложите щупы к контактам 3 и 4 колодки насоса (два центральных разъёма):
- 0.8–1.5 Ом – обмотка исправна,
- > 1.5 Ом – обрыв обмотки или контактов,
- < 0.8 Ом – межвитковое замыкание.
Проверьте пробой на корпус: щупы к металлической части насоса и каждому контакту. Сопротивление должно быть бесконечным (OL).

Диагностика проводки на КЗ массы

Обрыв или короткое замыкание массы бензонасоса ведет к некорректной работе топливной системы. Наиболее критичны повреждения контактов на клеммах AF/GND/М в районе объема двигателя или при перетирании жгута возле колодки насоса.

Отклонение напряжения в силовой цепи ниже 11В при включенном зажигании указывает на проблемы цепи массы. Требуется обязательная прозвонка всей линии от блока предохранителей ЭБУ до бензонасоса с фокусом на точки крепления к кузову.

Пошаговая проверка мультиметром:

Снимите минусовую клемму АКБ и отключите разъем бензонасоса
Включите мультиметр в режим омметра (диапазон 0-200 Ом)
Одним щупом подключитесь к клемме массы на кузове (чистый неокрашенный металл), вторым – к контакту GND колодки бензонасоса
Исправное соединение: 0–0.5 Ом. Превышение указывает на:
- Окисление точек заземления
- Разрушение контакта в колодках
- Обрыв провода коричневого цвета

При выявлении обрыва последовательно «прозвоните» каждый сегмент цепи:

Участок	Контрольные точки	Норма
Блок ЭБУ → массовые шпильки	Контроллер X1/pin 12 ↔ болт крепления ЭБУ	<0.3 Ω
Шпильки → колодка насоса	Кузовная шпилька ↔ разъем Х5/pin 1	<0.2 Ω

Взаимодействие с реле бензонасоса

После предохранителя F23 (15А) следующим ключевым элементом цепочки питания бензонасоса на Lada Priora является реле. Реле K2 (или реле бензонасоса) выполняет функцию коммутатора – по сигналу от ЭБУ (Электронного Блока Управления) двигателем оно подает высокий ток от аккумулятора через исправный предохранитель на сам насос в баке. Для проверки реле необходимо прежде всего локализовать его в подкапотном монтажном блоке (предохранителей и реле).

Реле K2 обычно находится в колодке "К" монтажного блока, что указано на его крышке. Простейший способ начальной проверки – при включении зажигания на 2-3 секунды должно быть слышно легкое щелканье (срабатывание) реле. Если щелчка нет и насос не жужжит при включении зажигания, логично подозревать неисправность реле, проблемы с его питанием или управляющим сигналом от ЭБУ.

Методы проверки реле бензонасоса

Аудиальная проверка: При включении зажигания внимательно прислушайтесь возле монтажного блока. Должен раздаться отчетливый щелчок реле K2.
Проверка заменой: Наиболее надежный способ – временно заменить подозрительное реле K2 на заведомо исправное реле аналогичного типа (например, реле обогрева заднего стекла, K5, обычно такое же). Включите зажигание. Если после замены насос заработал – оригинальное реле неисправно.
Проверка напряжений на колодке:
- Снимите реле K2.
- Включите зажигание.
- Проверьте вольтметром наличие постоянного питания +12В на одном из контактов в колодке (обычно контакт 85 или 86 – зависит от года выпуска, сверьтесь со схемой на крышке блока!).
- Проверьте наличие сигнала +12В от ЭБУ на управляющем контакте колодки (другой контакт из пары 85/86) в момент включения зажигания (появится на 1-2 секунды при запуске старта). Один из этих контактов должен быть "массой", проверьте его прозвонкой на кузов.
- Проверьте наличие +12В на силовом выходном контакте колодки (30/87), идущем к насосу, в момент включения зажигания, если вставить заведомо исправное реле. Если напряжения нет – проблема в проводке между реле и насосом или ЭБУ не выдает управляющий сигнал.
Проверка "перемычкой" (экстренно): Внимание! Делать только в крайнем случае, с осторожностью! Снимите реле K2. Найдите в его колодке два силовых контакта (обычно это контакты 30 и 87 – сверьтесь со схемой!). На них подается "+" от аккумулятора/предохранителя и выход на бензонасос соответственно. Кратковременно замкните их куском толстого провода или перемычкой с предохранителем. Если насос заработает жужжанием – реле было неисправно. Не оставляйте перемычку надолго, немедленно замените реле.

Алгоритм поиска скрытых повреждений

Возьмите мультиметр в режиме прозвонки или измерения сопротивления. Проверьте целостность проводов от колодки предохранителя F22 (обычно монтажный блок салона) до разъема бензонасоса в задней части авто. Систематично прозванивайте каждый контакт на обоих концах трассы, фиксируя показатели сопротивления – оно должно стремиться к нулю. Обращайте особое внимание на участки возле жгутов, проходящих через перегородку моторного отсека или возле креплений кузова, где часто встречаются перетирания изоляции.

Внимательно осмотрите места пайки и контакты в разъемах самого предохранителя и реле бензонасоса на предмет окислов или подгорания. Используйте фонарь и зеркало для труднодоступных зон проводки под днищем автомобиля или за обшивкой багажника, проверяя отсутствие оплавлений, потемнений изоляции или следов коррозии. При обнаружении ненормативных значений сопротивления (выше 0.5 Ом) или обрыва выполните локальный ремонт поврежденного участка с обязательной изоляцией соединения термоусадкой.

Критические узлы для проверки:

Цепь «+» от предохранителя F22 до выводов насоса
«Массовый» провод от кузова к насосу (очистите точки крепления)
Контактные группы разъемов ЭБУ двигателя (особенно пины отвечающие за топливную систему)
Цепи управления реле бензонасоса от замка зажигания

Список источников

Для подготовки статьи использовалась техническая документация и профильные ресурсы по автомобилям LADA. Материалы содержат актуальные данные о конструкции и ремонте электрооборудования.

Перечень включает официальные руководства, специализированную литературу и проверенные онлайн-источники. Все они доступны для самостоятельного изучения вопроса.

Официальное руководство по ремонту LADA Priora - разделы по топливной системе и электрооборудованию
Каталог предохранителей и реле от производителя АвтоВАЗ
Технические бюллетени дилерских сервисных центров LADA по характерным неисправностям
Экспертные статьи на автомобильном портале "Дром.ру" в разделе LADA Priora
Инструкции по диагностике от сообщества "Лада Приора Клуб"
Видеоматериалы канала "Автоэлектрика БФ" по прозвонке цепи бензонасоса
