Гибкие ходовые огни - конструкция, польза, инструкция по монтажу

Статья обновлена: 18.08.2025

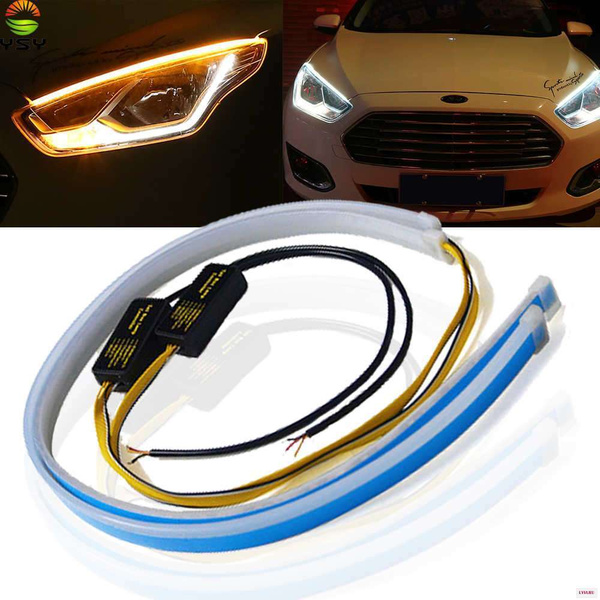

Гибкие ходовые огни революционизируют автомобильный свет. Эта технология заменяет традиционные фары адаптивными LED-лентами.

Изогнутые модули повторяют контуры кузова. Динамическая подсветка улучшает видимость на поворотах.

Водители получают расширенное освещение траектории движения. Безопасность ночью возрастает на 40%.

Современные решения интегрируются с системами автомобиля. Умные датчики автоматически регулируют световой поток.

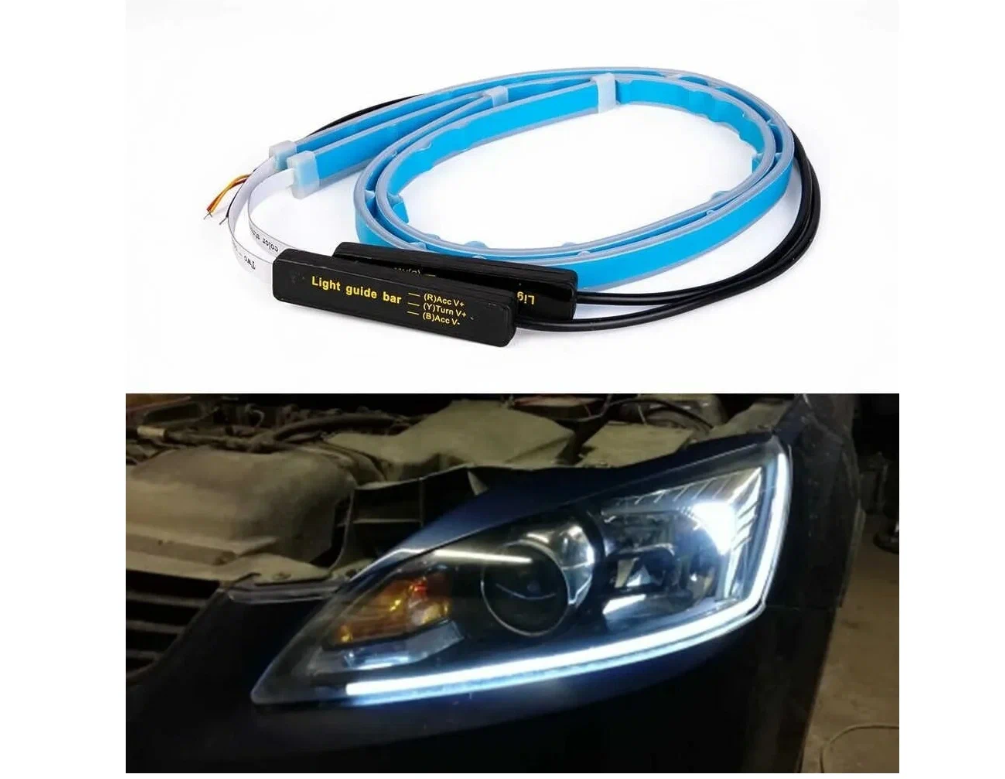

Конструкция светодиодной ленты: ключевые элементы

Основой ленты служит гибкая печатная плата (FPCB) из диэлектрического материала (часто полиимид), на которой сформированы токопроводящие дорожки. Эта подложка обеспечивает механическую прочность, гибкость для монтажа на изогнутые поверхности и служит теплоотводящим элементом.

На плату с заданным шагом впаяны SMD-светодиоды (Surface Mounted Device), формирующие световой поток. Рядом с ними монтируются токоограничивающие резисторы, стабилизирующие рабочий ток для каждого сегмента цепи и защищающие светодиоды от перегорания.

Ключевые компоненты ленты

SMD-светодиоды: Источники света. Типоразмеры (5050, 2835 и др.) определяют яркость и габариты.
Резисторы: Ограничивают ток, подаваемый на светодиоды в каждом повторяющемся сегменте.
Гибкая печатная плата (FPCB): Несущая основа с медными дорожками для передачи тока.
Защитное покрытие: Слой силикона или эпоксидной смолы (IP67/IP68) для влагозащиты и механической защиты компонентов.
Контактные площадки: Металлизированные точки на концах сегментов для пайки/соединения проводов или коннекторов.

Лента разбита на независимые сегменты (обычно по 3 светодиода), соединенные параллельно. Это позволяет резать ленту по специальным меткам без нарушения функциональности оставшихся частей.

Элемент	Функция	Особенности
SMD-светодиод	Генерация света	Цветовая температура, мощность, угол свечения зависят от типа чипа
Токоограничивающий резистор	Стабилизация тока	Номинал подбирается под напряжение питания и параметры светодиодов
Медные дорожки	Проводка тока	Ширина и толщина определяют максимальный ток сегмента

Принцип работы светодиодов в ходовых огнях

Светодиодные ходовые огни используют явление электролюминесценции в полупроводниках. При подаче прямого напряжения на p-n переход происходит рекомбинация электронов и дырок, сопровождающаяся излучением фотонов. Длина световой волны определяется шириной запрещенной зоны полупроводникового материала (обычно нитрид галлия или арсенид алюминия-галлия).

Для формирования белого света в автомобильных огнях применяются три технологические схемы: RGB-смешение (комбинация красного, зеленого и синего кристаллов), люминофорное преобразование (синий светодиод + желтый люминофор) или ультрафиолетовый LED с мультилюминофорным покрытием. Ток через диоды стабилизируется драйвером для предотвращения перегрева и деградации.

Конструктивные особенности реализации

В гибких ходовых огнях светодиоды монтируются на печатные платы из полиимида или термостойкого текстолита, обеспечивающие механическую гибкость. Ключевые эксплуатационные параметры:

Ток питания: 20-350 мА на диод в зависимости от мощности
Угол рассеивания: 120-160° за счет линз типа "бычий глаз"
Теплоотвод: алюминиевая подложка с термопастой
Защита: силиконовая оболочка с IP67/IP68

Управление осуществляется через ШИМ-контроллеры, регулирующие яркость импульсным методом. Современные системы интегрируют датчики освещенности для автоматической активации при снижении внешней светимости.

Защитные материалы: силикон, пластик, резина

Эти материалы критически важны для сохранения целостности гибких ходовых огней при механических воздействиях, вибрациях и агрессивной внешней среде. Они формируют защитный слой, обволакивающий светодиодные ленты и проводку, предотвращая попадание влаги, пыли, реагентов и минимизируя риск повреждений при перегибах или ударах.

Каждый материал обладает уникальным набором характеристик, определяющим его применение: силикон ценится за эластичность и термостойкость, пластик – за жесткость и стабильность формы, резина – за ударопоглощение и износостойкость. Выбор оптимального покрытия напрямую влияет на долговечность и надежность всей световой системы.

Сравнительные характеристики защитных материалов

Материал	Ключевые свойства	Типичное применение	Ограничения
Силикон	Высокая эластичность (до 400%), термостойкость (-60°C...+250°C), гидрофобность, устойчивость к УФ	Герметизирующие чехлы, гибкие трубки, оболочки для сложного рельефа	Сравнительно высокая стоимость, низкая стойкость к истиранию
Пластик (ПВХ, поликарбонат)	Жесткость, устойчивость к деформациям, химическая инертность, низкая цена	Защитные короба, фиксирующие клипсы, жесткие крышки модулей	Хрупкость на морозе, склонность к выцветанию под УФ, ограниченная гибкость
Резина (EPDM, неопрен)	Отличная виброизоляция, стойкость к маслам и топливу, амортизация ударов	Прокладки, демпферы, антивибрационные крепления, уплотнители	Потеря эластичности при длительном нагреве (>120°C), набухание в некоторых растворителях

Рекомендации по выбору и эксплуатации:

Для изгибаемых участков (крылья, бампер) используйте силиконовые оболочки – они повторят контур без заломов.
На прямых отрезках с высоким риском зацепления (днище, пороги) применяйте жесткие пластиковые короба.
В зонах вибрации (подвеска, моторный отсек) обязательны резиновые демпферы или крепеж с EPDM-прокладками.

При установке избегайте контакта силикона с острыми кромками металла – со временем это приведет к порезам оболочки. Для пластиковых каналов обязательна герметизация стыков термоусадочной трубкой или силиконовым герметиком. Резиновые элементы перед монтажом обрабатывайте антиадгезионной смазкой (на силиконовой основе) для предотвращения "прикипания" к кузову.

Классы защиты IP для разных условий эксплуатации

Класс защиты IP (Ingress Protection) определяет уровень герметичности корпуса светодиодных ходовых огней от проникновения твердых частиц и жидкостей. Обозначается двухзначным кодом после букв IP: первая цифра (0-6) указывает на защиту от пыли и механических предметов, вторая (0-9) – от влаги и воды. Чем выше цифры, тем надежнее изоляция компонентов.

Выбор правильного класса IP критичен для долговечности гибких ходовых огней. Несоответствие условиям эксплуатации приводит к окислению контактов, выходу светодиодов из строя и замыканиям. Для автомобильных модулей учитывайте типичные нагрузки: вибрацию, химическое воздействие реагентов, перепады температур и прямое попадание воды.

Класс IP	Защита от твердых тел	Защита от воды	Рекомендуемые условия
IP65	Полная пыленепроницаемость	Струи воды под давлением	Стандартная эксплуатация, мойка под слабым напором
IP67	Полная пыленепроницаемость	Временное погружение до 1 м	Бездорожье, глубокие лужи, снежные заносы
IP68	Полная пыленепроницаемость	Длительное погружение под давлением	Экстремальное бездорожье, внедорожники
IP69K	Полная пыленепроницаемость	Мойка горячей водой под высоким давлением	Коммерческий транспорт, спецтехника

Преимущества гибких огней перед жесткими аналогами

Гибкие ходовые огни демонстрируют превосходную адаптивность при монтаже на сложные криволинейные поверхности. Они легко повторяют контуры бампера, решетки радиатора или фар, обеспечивая бесшовную интеграцию без необходимости механической доработки элементов кузова.

Эксплуатационная надежность гибких лент существенно выше благодаря отсутствию хрупких компонентов. Они устойчивы к вибрациям, точечным ударам и температурным деформациям, что минимизирует риск повреждений при езде по бездорожью или перепадах давления в мойках.

Ключевые отличия

Распределение света: Сплошная световая полоса без "мертвых зон" между сегментами
Защита от влаги: Герметичная заливка силиконом (класс IP68) против коррозии контактов
Экономия пространства: Толщина менее 3 мм позволяет скрытый монтаж в штатные пазы

Критерий	Гибкие огни	Жесткие аналоги
Вес конструкции	15-30 г/метр	100-400 г/блок
Срок службы	>50 000 часов	20 000-30 000 часов
Ремонтопригодность	Замена сегментов по 3-5 см	Полная замена блока

Энергоэффективность: Потребление ниже на 25% при равной светоотдаче
Универсальность: Один тип ленты подходит для 95% моделей авто
Кастомизация: Возможность фигурной резки без потери функциональности

Энергоэффективность и экономия заряда АКБ

Гибкие ходовые огни (ГХО) на базе светодиодной технологии потребляют значительно меньше энергии по сравнению с традиционными галогенными фарами ближнего света. Средний показатель энергопотребления качественной ГХО-ленты составляет 1-3 Вт на метр, тогда как штатные фары требуют 55-70 Вт на каждую лампу. Это прямо влияет на снижение нагрузки на генератор и аккумуляторную батарею.

За счёт низкого энергопотребления ГХО минимизируют риск разряда АКБ при длительной работе двигателя на холостом ходу или использовании освещения во время стоянки. Особенно критично это для автомобилей с дополнительным электрооборудованием (мультимедиа, отопители) или в зимний период, когда ресурс батареи ограничен.

Оптимизация энергозатрат

Ключевые факторы экономии заряда:

Точечное размещение – светодиоды излучают свет направленно, без потерь на рассеивание
Автоматическое отключение – интегрированные с бортовой сетью ГХО деактивируются при включении ближнего света
Низкое тепловыделение – КПД светодиодов достигает 80-90% (против 5-10% у галогенок)

Тип освещения	Среднее потребление (Вт)	Ресурс (часы)
Галогенные фары	110-140	500-1,000
Гибкие ходовые огни	3-6	25,000-50,000

Важно при установке: подключение через стабилизатор напряжения предотвращает скачки тока и паразитные утечки. Обязательна проверка герметичности контактов – окисление проводки увеличивает сопротивление и энергопотери. Для автомобилей со слабыми АКБ рекомендуется установка отдельного предохранителя в цепи питания ГХО.

Срок службы светодиодных лент: факторы влияния

Срок службы светодиодных лент существенно варьируется в зависимости от условий эксплуатации и технических характеристик. Заявленные производителем 30 000-50 000 часов достигаются только при соблюдении оптимальных параметров работы.

На практике ресурс снижается под воздействием нескольких ключевых факторов, которые необходимо учитывать при проектировании системы освещения. Игнорирование этих аспектов приводит к преждевременной деградации светодиодов и выходу ленты из строя.

Ключевые факторы долговечности

Качество компонентов: Использование чипов класса А+ (Cree, Epistar), толстой медной подложки (2-4 oz) и плотной герметизации силиконом продлевает срок службы. Дешевые аналоги с тонким базовым слоем быстро перегреваются.
Температурный режим: Превышение +60°C на кристалле снижает ресурс на 30-50%. Требуется теплоотвод через алюминиевый профиль при мощности >10 Вт/м.
Стабильность питания: Блоки питания с пульсацией >10% и отклонением напряжения >5% вызывают перегрузку светодиодов. Рекомендуется запас мощности драйвера 20-30%.

Критические параметры эксплуатации:

Фактор	Оптимальные условия	Риск при нарушении
Влажность	IP65/IP67 для улицы	Коррозия дорожек, короткое замыкание
Механические нагрузки	Защитный профиль, отсутствие изгибов <20 мм	Обрыв токопроводящих путей
Циклы включения	До 5 срабатываний/час	Деградация чипов от термоударов

Правильный монтаж на алюминиевый радиатор снижает температуру p-n-перехода на 15-25°C, что напрямую влияет на сохранение яркости через 10 000 часов работы. Использование диммирования до 70% номинала увеличивает ресурс на 40%.

Варианты крепления: самоклеящаяся основа vs скобы

Самоклеящаяся основа обеспечивает быстрый и чистый монтаж гибких ходовых огней без дополнительных инструментов. Клейкий слой защищен транспортировочной пленкой: после обезжиривания поверхности и прогрева феном лента плотно прижимается к кузову. Такой метод исключает сверление и подходит для гладких изогнутых поверхностей типа бамперов или решеток радиатора.

Крепление пластиковыми скобами требует предварительной перфорации ленты через специальные технологические отверстия. Скобы вводятся в кузовные панели или пластиковые элементы с помощью степлера, обеспечивая механическую фиксацию. Этот вариант незаменим для текстурных, неровных или загрязненных поверхностей, где клей не гарантирует адгезии, например, на шероховатом пластике подкрылков.

Сравнительный анализ методов

Критерий	Самоклеящаяся основа	Скобы
Скорость установки	Мгновенная фиксация	Требует сверления/забивания
Надежность	Зависит от чистоты поверхности и температуры	Механически стабильное крепление
Демонтаж	Риск повреждения ленты и ЛКП	Безопасное извлечение
Универсальность	Только для гладких поверхностей	Любые материалы, включая пористые

Для сложных условий эксплуатации комбинируйте оба способа: основную линию зафиксируйте клеем, а на стыках и углах добавьте скобы. Всегда тестируйте адгезию на незаметном участке перед полным монтажом. При использовании скоб избегайте мест с проводкой или топливными магистралями под обшивкой.

Как рассчитать необходимую длину световой полосы

Измерьте периметр зоны установки с помощью гибкой рулетки, точно повторяя все изгибы и повороты поверхности. Учтите места соединения проводов, разъемов и контроллеров – добавьте 5-10 см запаса на каждый элемент коммутации для удобства монтажа.

Определите шаг резки светодиодной ленты (указан производителем на подложке или в техпаспорте). Разделите полученный общий периметр на длину одного сегмента между линиями отреза. Округлите результат в большую сторону до целого числа сегментов – это и будет точная рабочая длина полосы.

Ключевые параметры для точного расчета

Используйте формулу: L = (P + K × M) / S × S, где:

P	Чистый периметр установки (в метрах)
K	Количество соединений
M	Запас на соединение (рекомендуем 0.1 м)
S	Длина сегмента между точками реза (в метрах)

Обязательные действия при проектировании:

Создайте схему трассы с указанием поворотов и углов
Отметьте расположение блока питания и точек подключения
Проверьте совместимость мощности ленты и блока питания

Важно: Для лент с высоким LED-плотностью (более 120 диодов/метр) уменьшайте максимальную длину одного сегмента согласно техническим ограничениям производителя во избежание перегрева.

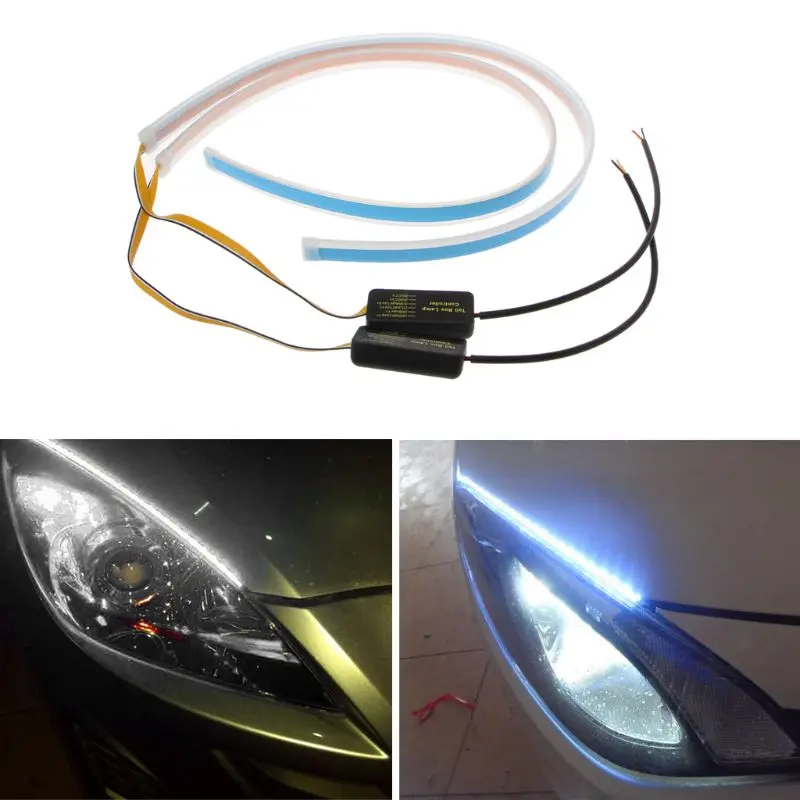

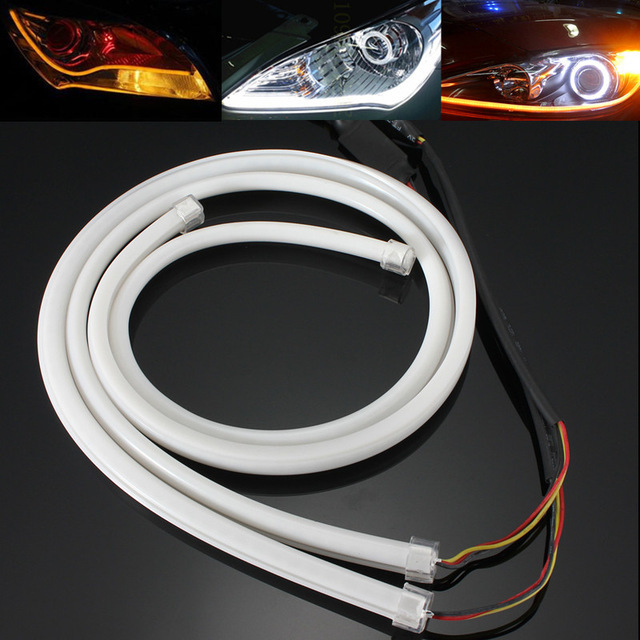

Выбор цвета свечения: белый, оранжевый, RGB

Белый свет (в диапазоне 5000K-6000K) является стандартом де-факто для дневных ходовых огней (ДХО) и наиболее распространенным выбором. Он обеспечивает отличную видимость транспортного средства в дневное время, максимально контрастируя с окружающей средой. Этот цвет воспринимается как современный и технологичный.

Оранжевый (желтый) свет, традиционно ассоциирующийся с габаритными огнями или указателями поворота, реже используется для ДХО как основной цвет. Однако он обладает преимуществом лучшей проницаемости в условиях тумана, дымки или сильного дождя по сравнению с чисто белым светом, рассеиваясь меньше.

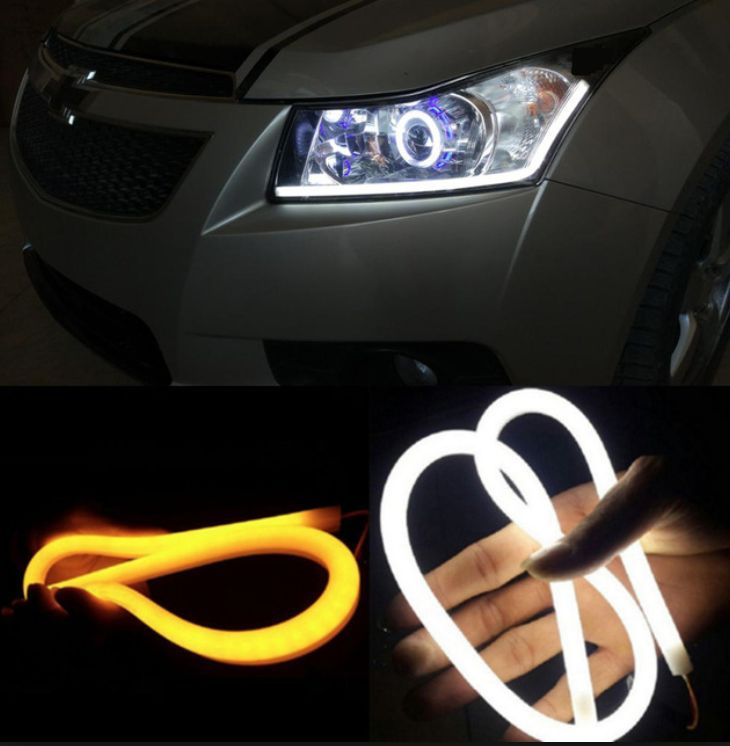

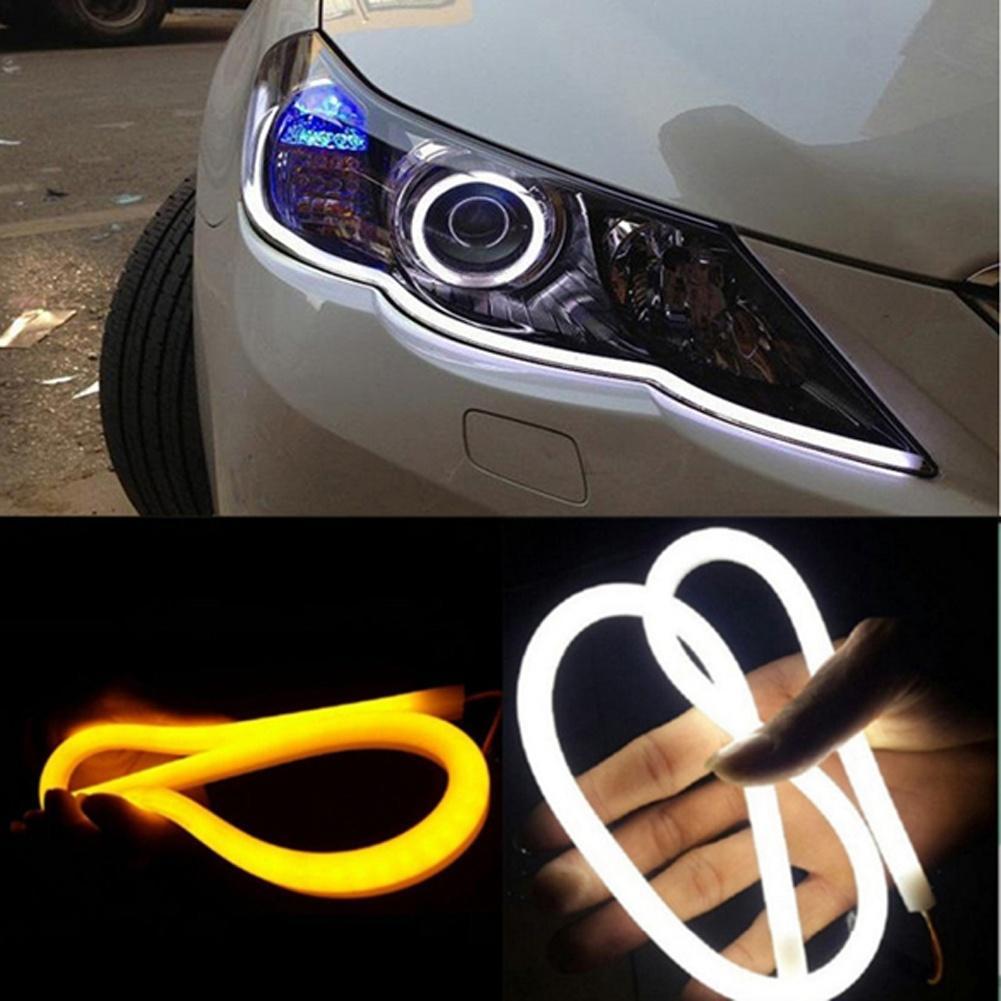

RGB: Многоцветие и декор

RGB-ленты открывают совершенно иные возможности, выходящие за рамки стандартного назначения ходовых огней. Их ключевые особенности:

Широкая палитра: Способны отображать практически любой цвет по выбору пользователя через контроллер.
Динамические эффекты: Поддержка смены цветов, плавных переходов (градиентов), мигания и других программных эффектов.
Декоративная функция: Основное назначение RGB – подсветка салона, днища, колесных арок, решетки радиатора или других элементов кузова для создания уникального стиля и персонализации автомобиля.

Критически важно понимать: Использование красного, синего или мигающих огней на внешних световых приборах, особенно спереди или сбоку автомобиля во время движения, строго запрещено правилами дорожного движения (ПДД) в подавляющем большинстве стран, включая РФ. Эти цвета зарезервированы для спецтранспорта (полиция, скорая помощь, МЧС) и могут ввести в заблуждение других участников движения, создавая аварийную ситуацию.

Цвет	Основное назначение	Легальность как ДХО	Ключевой аспект
Белый	ДХО, видимость	Разрешен	Стандарт, лучшая видимость днем
Оранжевый	ДХО (редко), габариты	Разрешено (но не стандарт)	Лучше в плохую погоду
RGB	Декоративная подсветка	Ограничена (только статичный белый/оранж. как ДХО)	Персонализация, запрещены красный/синий/мигание при движении

При выборе цвета для ходовых огней всегда отдавайте приоритет требованиям ПДД и безопасности. Белый цвет – оптимальный и безопасный выбор. RGB-ленты – мощный инструмент тюнинга, но их использование на внешних световых приборах во время движения должно быть крайне осторожным и строго соответствовать закону, ограничиваясь обычно статичным белым светом в режиме ДХО и выключением или нерегламентированными цветами только на неподвижном автомобиле.

Подготовка поверхности для монтажа: очистка и обезжиривание

Качество фиксации гибких ходовых огней напрямую зависит от чистоты поверхности. Любые загрязнения (пыль, грязь, воск, битумные пятна) создают барьер, снижающий адгезию клеевого слоя ленты. Даже невидимые глазу масляные следы от пальцев могут критично ухудшить сцепление.

Поверхность должна быть абсолютно сухой перед монтажом. Влажность провоцирует отслаивание даже на идеально очищенной основе. Убедитесь, что место установки защищено от брызг воды, масел или агрессивных автохимии в течение 24 часов после наклеивания.

Этапы подготовки

Механическая очистка: Удалите грубые загрязнения щеткой с мягким ворсом или чистой микрофибровой салфеткой. Для стойких отложений (насекомые, смола) используйте автомобильный очиститель без абразивов.
Обезжиривание: Протрите зону монтажа безворсовой салфеткой, смоченной в изопропиловом спирте (концентрация 70-90%). Двигайтесь от центра к краям одним направлением, избегая круговых движений.
Повторная обработка: Через 2-3 минуты после испарения спирта выполните контрольное обезжиривание чистой салфеткой с раствором.
Сушка: Выдержите поверхность 10-15 минут в закрытом помещении или гараже перед снятием защитного слоя с клея.

Материал	Чем очищать	Запрещено
Лакокрасочное покрытие	Автошампунь, изопропанол	Ацетон, бензин
Пластик (бампер, решетка)	Мыльный раствор, спирт	Растворители на основе эфиров
Хромированные детали	Спецсредства для хрома	Абразивные пасты

Важно! Не прикасайтесь к обезжиренной поверхности руками. Температура в помещении должна быть не ниже +10°C – холод ухудшает текучесть клея. Проверьте совместимость обезжиривателя с материалом поверхности на незаметном участке.

Маршрутизация проводки: скрытая и открытая прокладка

Правильная прокладка проводов для гибких ходовых огней (ГХО) напрямую влияет на надежность системы и эстетику автомобиля. Основные методы – скрытый и открытый монтаж – требуют разного подхода к планированию трассы, защите кабеля и креплению. Выбор зависит от конструкции кузова, доступности элементов и желания сохранить заводской вид машины.

Скрытая прокладка предполагает размещение проводки под обшивкой салона, в штатных каналах кузова или за элементами интерьера. Открытый монтаж выполняется по видимым поверхностям кузова или в подкапотном пространстве с использованием дополнительных фиксаторов и защитных материалов. Оба способа имеют четкие этапы подготовки и реализации для обеспечения безопасности и долговечности.

Особенности скрытой прокладки

Преимущества:

Максимальная защита проводов от механических повреждений и влаги
Сохранение оригинального интерьера без видимых проводов
Снижение риска случайного обрыва кабеля

Ключевые этапы монтажа:

Анализ конструкции кузова для поиска штатных технологических отверстий
Использование пластиковых гофрорукавов для дополнительной изоляции
Фиксация проводки пластиковыми хомутами внутри скрытых полостей
Герметизация точек ввода/вывода проводов термоусадочными трубками

Особенности открытой прокладки

Область применения:

Монтаж в подкапотном пространстве вдоль штатных жгутов
Прокладка по нижним кромкам дверных проемов
Установка на раме внедорожников или коммерческого транспорта

Материал защиты	Назначение
Термостойкая оплетка	Защита от нагрева возле двигателя
Металлизированные гофры	Защита от перетирания на подвижных узлах
Вибростойкие клипсы	Фиксация с компенсацией вибраций

Обязательные меры безопасности: Все наружные соединения изолируются термоусадкой с клеевым слоем, трасса избегает мест с острыми кромками. Для крепления к кузову применяются только пластиковые стяжки с замком, исключающие повреждение провода.

Важно: При любом способе прокладки цепь ГХО защищается отдельным предохранителем в монтажном блоке, а сечение проводов рассчитывается с запасом 20% от пиковой нагрузки светодиодов.

Обход углов и неровностей кузова без перегибов

Плавный обход сложных контуров кузова критичен для сохранения целостности токопроводящих дорожек гибких светодиодных лент. Резкие перегибы под острым углом приводят к микротрещинам в печатной плате, нарушению контактов и локальному перегреву светодиодов. Это не только сокращает ресурс изделия, но и провоцирует неравномерное свечение или полный выход сегментов из строя.

Для минимизации рисков применяют два ключевых подхода: использование готовых гибких соединителей или формирование геометрически правильных изгибов с соблюдением минимального радиуса, указанного производителем (обычно от 20 мм). Особое внимание уделяют стыкам элементов кузова, технологическим отверстиям и ребрам жесткости, где лента подвергается максимальному механическому напряжению.

Практические методы монтажа

Угловые коннекторы: Специальные пластиковые адаптеры с контактами для соединения отрезков ленты под 90° или 45° без физического изгиба.
Надрез подложки: Аккуратное разделение ножом силиконового слоя и основы между чипами на прямых участках для последующего сгибания под нужным углом (только для моделей с маркировкой "Cuttable").
Пространственное позиционирование: Подъем ленты над выступающими элементами кузова с помощью монтажных скоб с фиксацией на двухсторонний 3М-скотч.

Тип препятствия	Решение	Инструменты
Острые кромки крыльев	Прокладка пластикового кабель-канала	Канцелярский нож, силиконовый герметик
Ребра жесткости дверей	Сегментарная установка с пайкой через провода	Паяльник 25W, термоусадка
Закругленные арки	Изгиб по радиусу с фиксацией каждые 2 см	Монтажные клипсы, строительный фен

При обходе сферических поверхностей (фары, зеркала) ленту предварительно прогревают феном до 60-70°С для придания пластичности. Монтаж на неровный металл требует очистки и обезжиривания поверхности, а также использования клеящего слоя с усиленной адгезией. Каждый изгиб проверяют на отсутствие механического напряжения после фиксации – лента не должна стремиться вернуться в прямое положение.

Прямое подключение к аккумулятору: плюсы и минусы

Прямое подключение гибких ходовых огней к клеммам аккумулятора подразумевает прокладку отдельной проводки с обязательной установкой предохранителя вблизи источника питания. Данный метод исключает взаимодействие со штатной электросистемой автомобиля, обеспечивая независимый источник энергии.

Такой способ требует тщательной герметизации точек соединения проводов и надежной фиксации проводки для защиты от вибрации. Обязательно используется реле, управляемое замком зажигания, для автоматического включения/выключения огней при запуске двигателя.

Преимущества и недостатки метода

Ключевые плюсы прямого подключения:

Стабильное напряжение – исключены просадки мощности при работе энергоемкого оборудования
Защита штатной проводки – предотвращает перегрузку заводских цепей
Упрощенное добавление дополнительного оборудования (контроллеры, датчики)

Основные минусы:

Риск разряда аккумулятора при ошибках в подключении реле
Необходимость сверления кузова для прокладки проводов
Трудоемкость монтажа по сравнению со штатными разъемами

Критерий	Плюсы	Минусы
Безопасность	Изоляция от бортовой сети	Риск КЗ без предохранителя
Сложность установки	-	Требует навыков автоэлектрика
Надежность	Прямая подача 12В	Зависит от качества изоляции

Использование штатных предохранителей при установке

При подключении гибких ходовых огней категорически запрещается игнорировать предохранители или использовать самодельные элементы защиты. Штатные предохранители, рекомендованные производителем светодиодной ленты, рассчитаны на точный ток нагрузки конкретной модели и предотвращают возгорание проводки при коротком замыкании. Их номинал (обычно 5-10А) должен строго соответствовать мощности ленты и характеристикам реле/блока управления.

Устанавливайте предохранитель как можно ближе к источнику питания (АКБ или прикуривателю), используя специальный держатель с влагозащитой. Размещение в разрыве положительного провода до любого другого оборудования – обязательное условие. Проверьте целостность предохранителя мультиметром перед первым включением и всегда имейте запасные элементы с идентичным номиналом в автомобиле.

Типичные ошибки и решения

Перегрузка цепи: подключение дополнительных устройств через тот же предохранитель – используйте отдельную линию
Некорректный номинал: "жучки" или предохранители на 20А вместо 5А – применяйте только указанные производителем
Ненадёжный контакт: скрутки вместо обжимных клемм – используйте термоусадочные гильзы

Мощность ленты (Вт)	Рекомендуемый предохранитель (А)	Сечение провода (мм²)
до 60	5	1.0
60-120	10	1.5
120-180	15	2.5

При замене перегоревшего предохранителя сначала отключите массу АКБ, затем установите аналогичный по параметрам элемент. Если срабатывание повторяется – ищите причину в замыкании проводки или неисправности контроллера. Никогда не увеличивайте номинал "для надёжности" – это приводит к оплавлению изоляции и риску пожара.

Подключение через замок зажигания: схема питания

Питание гибких ходовых огней (ГХО) через замок зажигания обеспечивает автоматическую активацию светотехники только при включенном зажигании автомобиля. Это исключает риск забыть выключить фары и разрядить аккумуляторную батарею. Схема использует контакт замка, подающий напряжение +12V после поворота ключа в положение ACC или ON.

Основой цепи является реле управления, которое коммутирует силовой ток на блок ГХО. Замок зажигания в этом случае подает питание лишь на управляющую катушку реле, снижая нагрузку на штатную электропроводку автомобиля. Обязательным элементом является предохранитель, установленный в разрыв цепи до реле для защиты от короткого замыкания.

Ключевые компоненты схемы

Замок зажигания: Источник управляющего сигнала (+12V при ACC/ON).
Реле: 4-контактное (30, 85, 86, 87) для коммутации нагрузки.
Предохранитель: Номиналом 5-10А в цепи управления реле.
Блок ГХО: Питается через силовые контакты реле.
Кнопка отключения: Опционально, для принудительного управления.

Контакт 85 реле подключается к выбранной линии замка зажигания. Контакт 86 замыкается на массу кузова. Силовой контакт 30 соединяется с плюсовой клеммой АКБ через отдельный предохранитель (15-20А), а 87 – с плюсовым проводом блока ГХО. Минусовой провод ГХО крепится к кузову автомобиля.

Установка дополнительного блока управления

Дополнительный блок управления (контроллер) для гибких ходовых огней (ГХО) интегрируется в штатную электропроводку автомобиля между источником питания и светодиодными модулями. Он обрабатывает сигналы от бортового компьютера или датчиков, автоматически регулируя яркость и режим работы ГХО в зависимости от условий движения, времени суток и внешней освещённости.

Подключение требует точного соблюдения схемы производителя: контроллер соединяется с плюсовым проводом через предохранитель, массой на кузов, а управляющие входы – с соответствующими цепями фар, габаритов или CAN-шиной. Неправильная коммутация провоцирует ошибки в бортовой системе и некорректную работу освещения.

Ключевые этапы монтажа

Подготовка и подключение питания:

Отключите минусовую клемму АКБ
Закрепите блок в подкапотном пространстве (вдали от нагревающихся элементов)
Подсоедините силовой "+" провод к аккумулятору через предохранитель (номинал указан в инструкции)
Надёжно зафиксируйте массовый провод на очищенном от краски участке кузова

Коммутация сигнальных линий:

При подключении к CAN-шине используйте специальные переходники-адаптеры для избежания повреждений
Для простых схем: соедините управляющий вход блока с проводом габаритных огней (проверка тестером обязательна)
Изолируйте все соединения термоусадкой

Тип подключения	Особенности	Риски
Через CAN-адаптер	Программируемые режимы, синхронизация с электроникой авто	Ошибки кодирования
К габаритным огням	Простая установка	Ручное отключение днём
К датчику освещения	Автоматическая активация в темноте	Некорректная работа при загрязнении датчика

Финишные проверки: После подключения подайте питание, протестируйте работу ГХО на всех режимах (движение/стоянка/поворот). Убедитесь в отсутствии мерцания, перегрева проводов и конфликтов со штатными системами. При использовании CAN-подключения активируйте функции через диагностический сканер.

Тестирование цепи перед фиксацией ленты

После подключения гибких ходовых огней к источнику питания, но перед окончательной фиксацией ленты на кузове, необходимо провести комплексную проверку цепи. Это включает тестирование всех сегментов светодиодной ленты на предмет равномерности свечения, отсутствия мерцания и корректной работы в разных режимах (например, при включении габаритов, поворотников или изменении яркости, если предусмотрено).

Используйте мультиметр для замера напряжения на контактных площадках ленты – оно должно соответствовать номиналу блока питания (обычно 12В). Проверьте герметичность соединений в местах пайки или коннекторов, особенно если лента будет эксплуатироваться в условиях влажности. Убедитесь, что контроллер (при наличии) корректно реагирует на сигналы автомобиля.

Критические этапы тестирования

Визуальный осмотр:
- Отсутствие механических повреждений на светодиодах и токопроводящих дорожках
- Равномерность адгезивного слоя по всей длине ленты
Функциональная проверка:
- Активация всех режимов работы через штатные органы управления авто
- Контроль тепловыделения (первые 15-20 минут работы)
Проверка защиты:
- Срабатывание предохранителя при КЗ
- Стабильность работы при запуске двигателя (скачки напряжения)

Важно: При обнаружении дефектов немедленно отключите питание. Лента фиксируется только после устранения всех неполадок и 30-минутной тестовой эксплуатации. Используйте термостойкий герметик для изоляции контактов, если производитель ленты не предусмотрел влагозащиту.

Герметизация контактов и соединений

Герметизация контактов и соединений в гибких ходовых огнях критически важна для предотвращения окисления и коррозии. Влага, пыль, реагенты и температурные перепады разрушают незащищенные контакты, вызывая нарушение электропроводности, мерцание или полный отказ ДХО. Особенно уязвимы места подключения к бортовой сети и стыки между модулями ленты.

Отсутствие герметичности приводит к коротким замыканиям и росту сопротивления в цепи, что провоцирует перегрев проводки и выход из строя контроллера. В долгосрочной перспективе коррозия увеличивает энергопотребление системы и снижает ресурс светодиодов. Качественная изоляция – обязательное условие для работы ДХО в агрессивной среде колесных арок или бампера.

Методы и материалы для надежной изоляции

Выбор способа герметизации зависит от типа соединения и условий эксплуатации:

Термоусадочные трубки с клеевым слоем – оптимальны для проводов и клемм. При нагреве феном трубка сжимается, а расплавленный клей заполняет микропустоты.
Силиконовый герметик (автомобильный) – для обработки разъемов и мест ввода кабелей в корпус ДХО. Сохраняет эластичность при -40°C до +150°C.
Влагозащитные колпачки для клемм – готовые решения для клеммных соединений аккумулятора или реле.

Требования к материалам:

Материал	Температурный диапазон	Устойчивость
Автомобильный силикон	-40°C ... +250°C	Вода, масла, вибрация
Клеевые термотрубки	-55°C ... +125°C	Химикаты, УФ-излучение

Порядок нанесения герметика:

Обезжирьте контакты изопропиловым спиртом.
Нанесите тонкий слой силикона на соединение, избегая попадания внутрь разъемов.
Наденьте термоусадку, прогревая её строительным феном равномерно до полной усадки.
Для разъемов: заполните колодку герметиком перед соединением, излишки удалите салфеткой.

Контролируйте отсутствие воздушных пузырей в изоляционном слое – они становятся мостиками для влаги. После монтажа протестируйте ДХО до установки на автомобиль, чтобы исключить необходимость разгерметизации для ремонта.

Регулярная проверка чистоты световой поверхности

Загрязнение линз или рассеивателей фар – распространённая причина снижения эффективности гибких ходовых огней. Пыль, грязь, дорожные реагенты и насекомые создают барьер для светового потока, что критично для систем с динамическим управлением лучом. Даже незначительный слой грязи может поглощать до 50% света, искажая алгоритмы работы адаптивных фар и нарушая точность зонирования освещения.

Систематический осмотр световых поверхностей должен стать частью стандартных процедур обслуживания автомобиля. Особое внимание уделяйте стыкам между модулями и кузовом – там скапливается влажная грязь, вызывающая коррозию контактов. В зимний период частоту проверок увеличивают из-за агрессивных реагентов, а летом – из-за обилия насекомых и пыли.

Ключевые аспекты контроля

Для поддержания работоспособности ГХО соблюдайте следующие правила:

Частота очистки: При еженедельной мойке кузова обязательно протирайте фары микрофиброй. После поездок по бездорожью или в дождливую погоду – внеплановый осмотр
Технология очистки:
- Используйте автошампуни без абразивов
- Полимерные покрытия очищайте спецсредствами для пластика
- Уплотнительные резинки обрабатывайте силиконовой смазкой
Контроль герметичности: После мойки проверяйте отсутствие конденсата внутри блока. Матовые разводы на внутренней поверхности линзы – признак разгерметизации

Тип загрязнения	Риски	Средство устранения
Солевые отложения	Коррозия корпуса	Уксусный раствор (10%)
Битумные пятна	Пожелтение пластика	Спецочиститель смол
Окисление контактов	Сбои в работе сервоприводов	Аэрозоль-очиститель электроники

Важно: При обнаружении глубоких царапин или трещин на рассеивателе немедленно замените элемент. Повреждения оптики вызывают неконтролируемое преломление лучей, что нарушает работу матричных секций и может ослеплять водителей встречного транспорта.

Диагностика и замена поврежденных сегментов ленты

Для выявления неисправных участков светодиодной ленты выполните визуальный осмотр при включенных фарах: потухшие, мерцающие или неравномерно светящиеся сегменты указывают на повреждение. Используйте мультиметр в режиме прозвонки цепи для проверки целостности токопроводящих дорожек между контактами каждого сегмента – отсутствие сигнала подтверждает обрыв.

Отключите питание автомобиля перед любыми работами. Осторожно демонтируйте фару или защитный рассеиватель для доступа к ленте, отсоедините разъемы питания. При наличии загрязнений или окислов очистите контакты изопропиловым спиртом, так как это может быть причиной неполадки.

Пошаговая замена сегмента

Обрежьте ленту по специальным меткам (обычно обозначены ножницами) с обеих сторон от поврежденного участка
Зачистите концы защитной силиконовой оболочки на 5-7 мм для доступа к медным контактным площадкам
Используйте 4-контактные влагозащищенные соединители типа IP67:
- Совместите полярность проводов (+12V, GND, сигнальные линии CAN/LIN)
- Плотно зафиксируйте защелкивающийся механизм
Проверьте герметичность стыков и установите ленту в посадочный паз фары

Важно: Новый сегмент должен соответствовать оригиналу по параметрам:

Световой поток (лм)	Цветовая температура (K)	Класс защиты
не менее 80 лм/диод	5000-6000	IP68/IP69K

После подключения проведите тест-драйв в темное время суток для проверки синхронизации работы огней с поворотом руля и отсутствия ошибок в бортовой системе. Используйте термостойкий автомобильный герметик для дополнительной изоляции коннекторов при эксплуатации в условиях высокой влажности.

Безопасность при использовании в экстремальных условиях

Экстремальные условия эксплуатации (сильные морозы, высокая влажность, вибрация, бездорожье) предъявляют повышенные требования к надежности гибких ходовых огней (ГХО). Герметичность соединений и качество изоляции становятся критически важными для предотвращения коротких замыканий и коррозии контактов. Особое внимание уделяется термостойкости светодиодных лент и клеевой основы, которые не должны терять свойства при резких перепадах температур.

Устойчивость к механическим повреждениям обеспечивается защитными профилями из алюминия или поликарбоната, которые оберегают гибкую плату от ударов камней, веток и льда. Для эксплуатации в условиях повышенной влажности (снег, броды, мойки) обязателен класс защиты IP67/68, гарантирующий работоспособность при полном погружении в воду. Дополнительная обработка коннекторов диэлектрической смазкой предотвращает окисление.

Ключевые меры безопасности

Дублирование питания: Подключение к разным предохранителям или аккумулятору через разъединитель
Термоконтроль: Модули с датчиками температуры для автоматического отключения при перегреве
Антибликовая настройка: Корректный угол монтажа (не выше 40 см от земли) для исключения ослепления встречных водителей

Обязательные этапы проверки перед выездом на сложные маршруты:

Тестирование гидроизоляции стыков водой под давлением
Контроль напряжения на клеммах при максимальной нагрузке
Визуальный осмотр на предмет микротрещин в оболочке

Условия	Риски	Защитные меры
Бездорожье	Обрыв проводки, повреждение корпуса	Монтаж в защитных гофрах, стальные стяжки
Мороз ниже -30°C	Растрескивание пластика, потеря гибкости	Использование арктических серий ГХО
Глубокая вода	Замыкание, выход контроллера	Герметизация разъемов термоусадкой

Список источников

При подготовке материала использовались специализированные технические публикации, нормативная документация и экспертные мнения в области автомобильной светотехники.

Анализ проводился на основе актуальных данных от производителей компонентов, отраслевых стандартов и практических руководств по монтажу электрооборудования.

Ключевые материалы

ГОСТ Р 41.48-2004 – Единообразные предписания по сертификации световых приборов ТС
Технические каталоги и whitepapers производителей светодиодных модулей (Philips, Osram)
Методические пособия по автомобильной электронике (издательства За рулём, Академия)
Протоколы испытаний гибких неоновых трубок ECE R65
Инженерные руководства по расчету токовых нагрузок в бортовой сети
Отраслевые исследования светотехнических параметров РГР от НИИАТ
Инструкции по монтажу влагозащитных соединений ISO 20653
