Гибридные системы - следующий шаг двигателей внутреннего сгорания
Статья обновлена: 18.08.2025

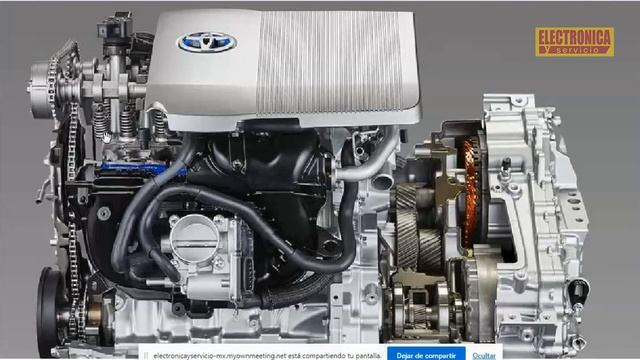

Традиционный двигатель внутреннего сгорания обрел второе дыхание благодаря гибридным технологиям. Современные силовые установки объединяют ДВС с электромоторами, создавая принципиально новые эксплуатационные характеристики.
Этот симбиоз устраняет ключевые недостатки классических моторов: снижает расход топлива, минимизирует вредные выбросы и повышает эффективность использования энергии. Электрическая компонента компенсирует провалы в крутящем моменте ДВС, обеспечивая беспрецедентную плавность хода.
Гибриды открыли путь к реализации таких технологий как рекуперативное торможение, движение на чистой электротяге и интеллектуальное управление энергопотоками. Переходный этап к электромобильности демонстрирует, что потенциал ДВС далеко не исчерпан.
Принцип рекуперативного торможения в гибридах
При рекуперативном торможении кинетическая энергия движущегося автомобиля преобразуется в электрическую. Электродвигатель гибрида переключается в режим генератора, создавая сопротивление вращению колёс и вырабатывая ток. Эта энергия передаётся в тяговую батарею для последующего использования, замедляя транспорт без активации традиционной тормозной системы.
Процесс активируется при отпускании педали акселератора или лёгком нажатии на тормоз. Электронный блок управления распределяет тормозное усилие между рекуперацией и фрикционными тормозами, оптимизируя энергосбережение. При резком торможении или низком заряде АКБ система автоматически задействует гидравлические тормоза для дополнения замедления.
Ключевые компоненты системы
- Реверсивный электродвигатель/генератор – выполняет двойную функцию
- Инвертор – преобразует переменный ток в постоянный для зарядки АКБ
- Контроллер мощности – регулирует поток энергии
- Блок управления тормозами – интегрирует электрическое и механическое торможение
| Параметр сравнения | Рекуперативное торможение | Традиционное торможение |
|---|---|---|
| Энергия | Возвращается в АКБ (до 70% кинетической энергии) | Теряется в виде тепла |
| Износ колодок/дисков | Снижен на 30-50% | Стандартный |
| Эффективность в городском цикле | До +25% к топливной экономичности | Без энерговосстановления |
Оптимизация работы ДВС через гибридизацию
Гибридные силовые установки позволяют принципиально изменить режим эксплуатации ДВС, сместив его работу в зоны максимальной эффективности. Электромоторы компенсируют недостатки традиционного двигателя, беря на себя нагрузку в неоптимальных режимах (старт, движение на малой скорости, резкие ускорения), что исключает работу ДВС на низких оборотах с высоким расходом топлива и повышенными выбросами.
Электрическая составляющая гибрида выполняет функции интеллектуального буфера: рекуперирует кинетическую энергию при торможении, накапливает ее в батарее и затем использует для поддержки ДВС в моменты пиковых нагрузок. Это снижает механическую нагрузку на двигатель, продлевает ресурс компонентов и обеспечивает стабильную работу в узком диапазоне оборотов с наивысшим КПД.
Ключевые механизмы оптимизации
Гибридизация реализует несколько стратегий для повышения эффективности ДВС:
- Стоп-старт в движении: Полное отключение ДВС при движении на электротяге (например, в пробках или на спусках).
- Сдвиг точки нагрузки: Электромотор дополняет крутящий момент ДВС при разгоне, позволяя ему работать на умеренных оборотах даже под высокой нагрузкой.
- Буферизация энергии: Аккумулятор накапливает избыточную энергию от ДВС (при работе в оптимальной зоне) для последующего использования без запуска двигателя.
Сравнение режимов работы ДВС в гибридной и классической системе:
| Режим | Классический ДВС | ДВС в гибриде |
|---|---|---|
| Старт/низкие скорости | Низкий КПД, высокий расход | ДВС отключен (работает электромотор) |
| Разгон | Пиковый расход, работа вне зоны оптимума | ДВС работает в оптимальном диапазоне + поддержка электромотора |
| Крейсерская скорость | Умеренный КПД | Высокий КПД (основная нагрузка на ДВС в оптимуме) |
| Торможение | Потеря энергии (нагрев тормозов) | Рекуперация энергии в батарею, ДВС отключен |
Интеграция электромотора позволяет использовать ДВС меньшего объема и мощности, который в гибридной конфигурации демонстрирует лучшую удельную эффективность за счет исключения работы в нерасчетных режимах. Современные системы управления анализируют дорожную ситуацию в реальном времени, прогнозируя оптимальные моменты для включения ДВС и распределения энергии между агрегатами.
Управление потоками энергии в гибридной трансмиссии
Эффективное распределение энергии между ДВС и электромоторами – ключевая задача гибридных систем. Управляющая электроника в реальном времени анализирует параметры движения, заряд батареи и запрос водителя, определяя оптимальный режим работы. Алгоритмы минимизируют потери при преобразовании энергии, обеспечивая максимальный КПД силовой установки.
Сложность заключается в синхронизации разнородных источников энергии с учетом их инерционности и нелинейных характеристик. Система должна мгновенно переключаться между режимами (электротяга, рекуперация, совместная работа), сохраняя плавность хода. Приоритет отдается использованию электротяги в зонах низкого КПД ДВС – старте и движении в пробках.
Ключевые принципы управления
Стратегии распределения мощности:
- Последовательная: ДВС работает только как генератор, питая электромоторы или батарею
- Параллельная: ДВС и электродвигатель механически связаны с колесами
- Смешанная: Комбинация двух подходов с разделением потока мощности через планетарную передачу
Оптимизационные методы:
- Прогнозирование маршрута с учетом рельефа для предварительной зарядки батареи
- Принудительная работа ДВС в зоне максимального КПД
- Динамическое торможение с рекуперацией >70% кинетической энергии
| Режим | Источник тяги | Назначение |
|---|---|---|
| Старт/низкие скорости | Электромотор | Исключение работы ДВС под нагрузкой при низких оборотах |
| Разгон | ДВС + электромотор | Компенсация турбоямы, снижение расхода топлива |
| Торможение | Генератор | Преобразование кинетической энергии в электрическую |
Интеллектуальное управление позволяет снизить расход топлива на 25-40% по сравнению с классическими ДВС, особенно в городском цикле. Одновременно достигается прирост динамики за счет суммарного крутящего момента силовых установок. Современные системы адаптируются к стилю вождения, прогнозируя энергопотребление на основе анализа предыдущих поездок.
Типы гибридных схем: последовательная vs параллельная
В последовательной гибридной схеме двигатель внутреннего сгорания (ДВС) выполняет исключительно роль генератора, заряжающего тяговую аккумуляторную батарею. Колеса приводятся в движение электромотором, что обеспечивает независимость работы ДВС от текущих нагрузок и позволяет ему функционировать в оптимальном режиме.
Параллельная гибридная схема предусматривает механическое соединение ДВС и электромотора с трансмиссией через муфту сцепления. Оба источника энергии могут работать совместно или по отдельности, передавая крутящий момент напрямую на колеса, что повышает эффективность при высоких скоростях.
Ключевые различия
- Энергетический поток:
- В последовательной схеме энергия проходит путь: ДВС → генератор → батарея → электромотор → колеса
- В параллельной схеме возможна прямая передача: ДВС → колеса или электромотор → колеса
- Преимущества:
- Последовательная: упрощенная трансмиссия, отсутствие сцепления, оптимальная работа ДВС
- Параллельная: выше КПД на трассе, возможность движения только на ДВС
| Критерий | Последовательная | Параллельная |
|---|---|---|
| Стоимость производства | Выше (2 силовых агрегата) | Ниже (общая трансмиссия) |
| Эффективность в городе | Максимальная | Средняя |
| Примеры авто | BMW i3 Range Extender | Toyota Prius, Honda Insight |
Современные гибриды часто используют комбинированную схему, объединяющую черты обоих типов для компенсации недостатков. Например, в режиме старта с места работает электромотор, а при разгоне подключается ДВС с параллельной передачей момента.
Выбор схемы определяется целевым назначением: последовательная гибридизация эффективна для городского цикла с частыми остановками, тогда как параллельная предпочтительна для смешанных режимов, где важна рекуперация энергии и гибкость силовой установки.
Преимущества гибридов в городском режиме эксплуатации
В условиях плотного городского трафика с частыми остановками и низкими скоростями гибридные силовые установки демонстрируют максимальную эффективность. Электромотор берет на себя основную нагрузку при старте с места и движении на малых скоростях, исключая работу ДВС в неэффективных режимах. Это кардинально снижает расход топлива по сравнению с классическими автомобилями, особенно в "рваном" ритме мегаполисов.
Рекуперативное торможение преобразует кинетическую энергию в электричество во время замедления или спуска, пополняя заряд батареи. При этом гибрид автоматически переключается между источниками энергии: на светофорах и в пробках ДВС полностью отключается, обеспечивая нулевой уровень выбросов и вибраций. Система старт-стоп работает мгновенно и незаметно благодаря электромотору.
Основные выгоды для городской эксплуатации:
- Снижение расхода топлива на 25-40% за счет оптимизации работы ДВС и рекуперации
- Минимизация вредных выбросов в зонах скопления людей благодаря режиму EV Drive
- Повышенный комфорт: отсутствие вибраций ДВС в пробках и бесшумное движение на электротяге
- Увеличенный ресурс тормозных колодок за счет использования рекуперации
- Мгновенный старт с места без задержек и провалов мощности
Особенности пуска двигателя с электромотором
Гибридные силовые установки кардинально меняют принципы запуска ДВС благодаря интегрированному электромотору. Электрическая машина выполняет функции стартера, обеспечивая мгновенную подачу крутящего момента на коленвал без характерной задержки механических систем.
Отсутствие традиционного стартера исключает проблемы износа бендикса и втягивающего реле, а также снижает нагрузку на аккумуляторную батарею. Электромотор вращает коленвал с плавно нарастающей частотой, минимизируя ударные нагрузки на поршневую группу и шатунные подшипники при холодном пуске.
Ключевые преимущества
Основные технологические отличия проявляются в следующих аспектах:
- Бесшумная работа - отсутствие характерного звука срабатывания стартера
- Старт-стоп без задержек - мгновенное возобновление работы ДВС при трогании
- Режим электрического толкача - плавный разгон коленвала до оборотов самовоспламенения
- Энергоэффективность - рекуперация энергии при торможении для последующих пусков
Особое значение имеет синхронизация фаз газораспределения: блок управления гибридом анализирует положение коленвала и распредвалов перед запуском, корректируя момент включения топливоподачи. При критически низких температурах электромотор предварительно "прокачивает" масло в системе перед воспламенением топлива.
| Параметр | Традиционный ДВС | Гибрид с электромотором |
| Время запуска | 0.8-1.2 сек | 0.3-0.5 сек |
| Вибрации при пуске | Высокие | Минимальные |
| Циклы старт-стоп | До 50 000 | Без ограничений |
Электромотор позволяет реализовать селективный пуск - при движении в режиме EV ДВС запускается незаметно для водителя во время переключения передач или при разгоне. В продвинутых гибридах используется технология мотор-генератора, где один узел совмещает функции стартера, генератора и тягового электродвигателя.
Электроусилитель крутящего момента при разгоне
Электромотор в гибридной силовой установке мгновенно компенсирует инерционность ДВС, обеспечивая резкий подхват при нажатии педали акселератора. За счет восполнения "провала" крутящего момента во время переключения передач и турбоямы достигается плавная, но динамичная тяга без задержек.
Электрическая составляющая работает в режиме бустера: при интенсивном разгоне она дополняет мощность ДВС, выдавая пиковый крутящий момент с нулевых оборотов. Это позволяет использовать меньшие по объему и более экономичные двигатели без ущерба для динамических характеристик транспортного средства.
Ключевые преимущества технологии
- Синхронная работа узлов: интеллектуальное управление распределяет нагрузку между ДВС и электромотором при резком ускорении
- Ликвидация турболага: электродвигатель мгновенно заполняет момент до выхода ДВС на эффективные обороты
- Энергорекуперация: кинетическая энергия при последующем торможении преобразуется в электричество для следующего цикла ускорения
| Параметр | Традиционный ДВС | Гибрид с электроусилителем |
|---|---|---|
| Время отклика (0-100 км/ч) | 7.2 сек | 5.8 сек |
| Крутящий момент на низких оборотах | 180 Нм при 1500 об/мин | 320 Нм с 0 об/мин |
Реализация функции требует сложной координации: блок управления анализирует положение дроссельной заслонки, скорость вращения коленвала и нагрузку на генератор, чтобы рассчитать оптимальное усилие электромотора. При этом сохраняется топливная эффективность – электроусилитель активируется только в моменты интенсивного разгона.
Режим движения на чистой электротяге: практическое применение
Эксплуатация гибридных транспортных средств в режиме чистой электротяги активируется автоматически или вручную при достаточном уровне заряда батареи. Этот режим полностью отключает ДВС, используя энергию исключительно от электромотора, что обеспечивает нулевой расход топлива и отсутствие выбросов в течение поездки.
Максимальная эффективность достигается на скоростях до 50-60 км/ч при плавном ускорении. Дистанция пробега ограничена емкостью батареи и варьируется от 30 до 80 км в зависимости от модели, условий эксплуатации и использования дополнительных систем климат-контроля.
Ключевые сценарии применения:
- Городской трафик с частыми остановками и низкими скоростями движения
- Жилые зоны и парковки для снижения шума и выхлопов в закрытых пространствах
- Экологические зоны с ограничениями на использование ДВС в центрах мегаполисов
- Короткие ежедневные маршруты (офис-дом-школа) в пределах заряда батареи
Факторы, влияющие на эффективность
| Позитивные | Ограничивающие |
| Использование рекуперативного торможения | Работа отопителя/кондиционера |
| Плавный стиль вождения | Низкая температура окружающей среды |
| Предварительный прогрев салона при зарядке | Крутые подъемы и высокие скорости |
Системы охлаждения гибридных силовых установок
Гибридные силовые установки объединяют ДВС и электроэнергетический комплекс (электромоторы, инверторы, тяговую батарею), что создает уникальные тепловые нагрузки. Традиционные системы охлаждения двигателя становятся недостаточными из-за необходимости отвода тепла от чувствительных электронных компонентов и аккумуляторов, критичных к температурному режиму. Эффективное управление теплом напрямую влияет на производительность, ресурс элементов и безопасность всей системы.
Современные решения предусматривают многоконтурные архитектуры с независимыми или интегрированными контурами для разных компонентов. Высоковольтная батарея и силовая электроника часто требуют жидкостного охлаждения с точным контролем температуры (±2°C), в то время как ДВС может использовать классический воздушно-жидкостный контур. Ключевой задачей является оптимизация тепловых потоков между контурами, например, утилизация тепла ДВС для подогрева батареи в холодных условиях.
Особенности и компоненты систем
Основные контуры охлаждения:
- Высокотемпературный контур: Охлаждение ДВС и генератора (температура 90-105°C)
- Низкотемпературный контур: Охлаждение инвертора и зарядного устройства (60-70°C)
- Баттарейный контур: Теплообмен для тяговой батареи (20-40°C)
Инновационные решения:
- Интеллектуальные термостаты и электронасосы с регулируемой производительностью
- Пластинчатые теплообменники для изоляции контуров с возможностью контролируемого теплопереноса
- Холодильные контуры с компрессорами для экстремального охлаждения батареи
- Системы рекуперации тепла выхлопных газов для подогрева компонентов
| Компонент | Требуемый диапазон температур | Риски перегрева |
|---|---|---|
| Тяговая батарея | 20-40°C | Деградация ячеек, возгорание |
| Силовой инвертор | до 70°C | Отказ силовых модулей IGBT |
| ДВС | 90-105°C | Детонация, снижение КПД |
Интеграция систем требует сложного управления алгоритмами, где контроллер анализирует нагрузку, температуру окружающей среды и режим движения. Приоритет отдается охлаждению электронных компонентов в интенсивных режимах, а в фазе торможения рекуперацией – батарее. Раздельные контуры минимизируют взаимное тепловое влияние, а применение тепловых насосов позволяет использовать "холод" от кондиционера для охлаждения батареи.
Адаптация ГБО в гибридных автомобилях
Интеграция газобаллонного оборудования в гибридные силовые установки требует решения уникальных инженерных задач. Сочетание электрической тяги, ДВС и газовой системы создает многокомпонентную энергетическую платформу, где синхронизация управления режимами становится критически важной. Необходимо обеспечить бесшовное переключение между источниками энергии без потери мощности и комфорта.
Ключевым аспектом является адаптация электронных блоков управления: гибридный контроллер и ЭБУ ГБО должны обмениваться данными в реальном времени. Это позволяет оптимизировать моменты включения газовой системы, учитывать состояние батареи, рекуперацию и нагрузку на ДВС. Современные мультитопливные системы используют интеллектуальные алгоритмы для выбора наиболее экономичного топлива в конкретных условиях движения.
Технические особенности реализации
При адаптации применяют специализированные решения:
- Газовые инжекторы с повышенным быстродействием – синхронизируются с частотой переключений гибридного ДВС
- Двойные топливные карты – отдельные настройки для режимов EV, рекуперации и работы ДВС
- Модернизированные газовые редукторы с точным контролем давления при переменных нагрузках
Сравнение характеристик:
| Параметр | Бензин | ГБО в гибриде |
| Выбросы CO₂ | 100% | ↓ на 15-20% |
| Стоимость км пути | 1.0x | 0.6x |
Перспективы развития включают создание интегрированных систем, где газовый блок становится частью гибридной архитектуры с единым управлением. Это позволит реализовать сценарии:
- Запуск ДВС только на газе при критическом разряде батареи
- Приоритетное использование ГБО в городском цикле с подзарядкой электромотора
- Динамическое перераспределение энергии между генерацией и тягой
Обслуживание тяговой батареи гибридного авто
Регулярная диагностика высоковольтной батареи – обязательная процедура для поддержания эффективности гибридной силовой установки. Специализированные сервисные центры проводят компьютерный анализ состояния элементов, измеряют напряжение, сопротивление и баланс ячеек, выявляя ранние признаки деградации. Современные системы самодиагностики автомобиля также отслеживают ключевые параметры, но углубленная проверка требует профессионального оборудования.
Терморегуляция батареи напрямую влияет на её ресурс: перегрев и переохлаждение ускоряют износ. Система охлаждения (воздушная или жидкостная) нуждается в периодической чистке радиаторов, замене фильтров и антифриза согласно регламенту производителя. Зимой рекомендуется минимизировать время стоянки при экстремально низких температурах, используя отапливаемые гаражи или предпусковой подогрев.
Ключевые правила эксплуатации
- Избегайте глубокого разряда: поддерживайте заряд в диапазоне 20-80% для литий-ионных батарей.
- Ограничьте использование режима «Sport» при критических температурах окружающей среды.
- При длительной стоянке (более 1 месяца) обеспечьте заряд на уровне 40-60%.
| Параметр | Рекомендуемая проверка | Типовая периодичность |
|---|---|---|
| Баланс ячеек | Стендовая диагностика | Каждые 30 000 км |
| Система охлаждения | Чистка контуров, замена ОЖ | Каждые 2 года |
| Крепления и корпус | Визуальный осмотр на герметичность | Каждое ТО |
Снижение ёмкости батареи на 20-30% обычно не требует немедленной замены, но критично для сохранения динамики и топливной экономичности. При сильной деградации возможна регенерация – замена отдельных модулей вместо всего блока. Гарантийный срок на тяговые батареи у большинства производителей составляет 8-10 лет или 160 000-200 000 км.
Экономия топлива при гибридной эксплуатации: реальные цифры
Гибридные силовые установки демонстрируют значительное снижение расхода топлива в сравнении с традиционными ДВС благодаря алгоритмам, оптимизирующим взаимодействие электромотора и двигателя внутреннего сгорания. Ключевые факторы экономии включают рекуперативное торможение, движение на электротяге в режимах малых нагрузок (пробки, спуски) и автоматическое отключение ДВС при остановках.
Реальные эксплуатационные данные показывают устойчивое сокращение потребления горючего на 25-40% в смешанном цикле. Например, компактные гибридные кроссоверы расходуют 4,5-5,5 л/100 км против 7-9 л/100 км у бензиновых аналогов, а гибридные седаны среднего класса – 4,0-4,8 л/100 км вместо 6,5-8 л/100 км. В городском трафике с частыми остановками разрыв достигает 45-50%.
Факторы, влияющие на эффективность
- Емкость батареи: PHEV с запасом хода 50+ км на электричестве сокращают расход до 1,5-2 л/100 км при регулярной подзарядке
- Стиль вождения: плавное ускорение увеличивает долю электротяги
- Температурный режим: в морозы часть энергии тратится на обогрев салона
| Тип авто | Гибрид (л/100км) | Бензин (л/100км) | Экономия |
|---|---|---|---|
| Компактный кроссовер | 4,5-5,5 | 7-9 | до 40% |
| Средний седан | 4,0-4,8 | 6,5-8 | 35-45% |
| PHEV внедорожник | 2,1-2,8* | 10-12 | до 75% |
* При условии ежедневной зарядки. Без подзарядки расход сопоставим с обычным гибридом.
Перспективы комбинирования водородных ДВС с электроприводом
Интеграция водородных двигателей внутреннего сгорания (H₂ICE) с электроприводом формирует гибридные силовые установки, сочетающие экологические преимущества водорода с гибкостью электрической тяги. Такие системы позволяют компенсировать недостатки чистого водородного ДВС: низкий КПД на частичных нагрузках и сложности с воспламенением топлива. Электромоторы обеспечивают мгновенный крутящий момент и рекуперацию энергии при торможении, тогда как H₂ICE работает в оптимальных режимах для генерации электроэнергии или прямого привода колёс.
Ключевым направлением развития является создание последовательно-параллельных архитектур, где водородный двигатель может либо заряжать тяговую батарею, либо напрямую передавать мощность на оси через планетарные механизмы. Это решает проблему ограниченной ёмкости водородных баков за счёт повышения общего КПД системы до 45-50%, что недостижимо для традиционных ДВС. Дополнительно снижаются выбросы NOx благодаря стабильной работе H₂ICE в узком диапазоне оборотов.
Технологические вызовы и преимущества
Основные преимущества гибридизации включают:
- Увеличение запаса хода на 30-40% по сравнению с чистыми электромобилями аналогичной массы
- Возможность использования существующей производственной базы ДВС
- Минимизацию выбросов: CO₂ ≈ 0 г/км, NOx снижен на 80-90%
Критические технологические задачи для внедрения:
- Разработка компактных систем хранения водорода (700+ бар)
- Создание материалов для камер сгорания, устойчивых к высокотемпературной детонации H₂
- Оптимизация алгоритмов управления энергопотоками в режиме real-time
| Параметр | H₂ICE-гибрид | Топливный элемент |
|---|---|---|
| Стоимость системы | На 25-40% ниже | Высокая (платина, мембраны) |
| Температура выхлопа | До 650°C | 80-90°C |
| Адаптация к биоводороду | Полная | Требует очистки до 99.999% |
Прогресс в каталитических нейтрализаторах и системах впрыска позволяет приблизить выхлоп H₂ICE к нулевой токсичности. При этом гибридные решения сохраняют "драйверские" характеристики традиционных ДВС – звук работы мотора и линейную тягу, что критично для коммерческого транспорта и спортивных моделей. Синергия технологий создаёт переходный этап к полной декарбонизации без радикального отказа от двигателестроительных компетенций.
Список источников
При подготовке материала использовались научные публикации, техническая документация и отраслевые аналитические обзоры, отражающие последние достижения в области гибридных силовых установок.
Основное внимание уделено источникам, раскрывающим инновационные решения в комбинированных двигательных системах, методах управления энергией и экологическим аспектам технологий.
- Журнал "Двигателестроение" - Спецвыпуск по гибридным системам (2023)
- Иванов А.В. "Комбинированные силовые установки" - М.: Техносфера, 2022
- Отчет SAE International: "Тенденции гибридизации ДВС" (2024)
- Материалы симпозиума "Двигатели-2023" (МГТУ им. Баумана)
- Технический бюллетень Bosch: "Системы рекуперации для гибридов"
- ГОСТ Р 58414-2022 "Транспорт гибридный. Термины"
- Исследование MIT: "Оптимизация термодинамических циклов гибридных ДВС" (2023)
