Гидравлический домкрат - устройство и принцип работы

Статья обновлена: 18.08.2025

Гидравлический домкрат – механическое устройство для подъёма массивных объектов. Принцип его работы основан на использовании несжимаемой жидкости. Усилие передаётся через гидравлический цилиндр под давлением.

Основное назначение инструмента – вертикальное перемещение грузов. Он применяется в автосервисах, строительстве и промышленности. Ключевое преимущество – способность поднимать объекты в десятки тонн при минимальном физическом усилии оператора.

Конструкция включает масляный резервуар, поршневой насос и подъёмную площадку. Работает по закону Паскаля: давление жидкости равномерно распределяется по замкнутой системе. Это обеспечивает плавность хода и точную фиксацию высоты.

Устройство поршня и цилиндра

Сердцем любого гидравлического домкрата является пара цилиндр и поршень, образующие герметичную рабочую камеру. Цилиндр представляет собой прочную, чаще всего стальную, трубу с тщательно обработанной внутренней поверхностью (рабочей поверхностью). Поршень, имеющий форму диска или цилиндра меньшего диаметра, плотно прилегает к стенкам цилиндра, перемещаясь внутри него возвратно-поступательно.

Герметичность между поршнем и стенками цилиндра обеспечивается специальными уплотнительными кольцами (манжетами), установленными в канавках на поршне. Эти кольца предотвращают утечку рабочей жидкости (обычно масла) из рабочей камеры под высоким давлением и разделяют области высокого и низкого давления внутри цилиндра. Рабочая жидкость нагнетается в полость под поршнем (или над ним, в зависимости от конструкции), создавая давление, которое заставляет поршень перемещаться.

Ключевые аспекты работы пары поршень-цилиндр:

Передача силы: Давление жидкости, создаваемое насосом, действует на площадь поршня, генерируя значительное усилие, которое передается на поднимаемую платформу или шток.
Закон Паскаля: Небольшая сила, приложенная к малой площади плунжера насоса, создает давление, которое передается без изменения по всему объему жидкости и действует на большую площадь поршня подъемного цилиндра, умножая выходное усилие.
Линейное движение: Перемещение поршня строго линейно и пропорционально объему жидкости, закачанной в рабочую камеру.
Высокий КПД: Гидравлическая система обеспечивает очень высокий коэффициент полезного действия благодаря минимальным потерям на трение внутри герметичного цилиндра.

Компонент	Основная функция	Типичные материалы	Критически важная характеристика
Цилиндр	Образование герметичной рабочей камеры, направление движения поршня, восприятие внутреннего давления.	Закаленная сталь, реже чугун	Твердость и чистота внутренней поверхности, прочность стенок
Поршень	Разделение камер высокого/низкого давления, передача усилия на шток/подъемник.	Закаленная сталь	Точность изготовления (диаметр), качество поверхности
Уплотнительные кольца (Манжеты)	Обеспечение герметичности между поршнем и цилиндром, предотвращение утечек рабочей жидкости.	Резина (NBR, HNBR), полиуретан	Сопротивление давлению, износостойкость, совместимость с маслом

Роль рабочей жидкости в домкрате

Рабочая жидкость (обычно гидравлическое масло) служит ключевым передаточным звеном в домкрате. Её основная функция – преобразовывать механическое усилие, создаваемое рукояткой или насосом, в мощное давление, необходимое для подъёма груза. Благодаря физическому свойству несжимаемости, жидкость эффективно передаёт энергию без потерь по системе.

Жидкость циркулирует по замкнутому контуру: при нажатии на рукоять она вытесняется из резервуара в рабочий цилиндр под высоким давлением. Это давление, действующее на поршень цилиндра согласно закону Паскаля, создаёт подъёмную силу, многократно превышающую приложенное к рукояти усилие. Герметичность системы предотвращает утечки и обеспечивает точный контроль над перемещением груза.

Критически важные свойства рабочей жидкости:

Низкая сжимаемость – гарантирует мгновенную передачу усилия
Стабильность вязкости – сохраняет рабочие характеристики при перепадах температур
Антикоррозийные присадки – защищают металлические компоненты системы
Высокая смазывающая способность – уменьшает износ уплотнений и движущихся частей

Несоответствие жидкости требованиям (загрязнение, неподходящая вязкость, наличие воздуха или воды) приводит к:

Снижению КПД домкрата и «проседанию» груза
Рывкам при подъёме из-за кавитации
Ускоренному износу уплотнений и клапанов
Коррозии внутренних полостей цилиндра и насоса

Виды гидравлических масляных составов

Гидравлические жидкости для домкратов классифицируются по химическому составу и эксплуатационным характеристикам. Основой служат базовые масла, определяющие ключевые свойства продукта и область применения. Выбор конкретного типа напрямую влияет на КПД, износ деталей и температурную стабильность оборудования.

Современные составы содержат комплекс присадок: антикоррозионные, противоизносные, антиокислительные, антипенные и деэмульгирующие. Эти компоненты нейтрализуют продукты износа, подавляют вспенивание при интенсивной работе и защищают металлические поверхности от коррозионных процессов.

Основные категории масел

Минеральные нефтяные масла - наиболее распространённый тип на основе нефтепродуктов. Отличаются доступной ценой и хорошими смазывающими свойствами. Недостаток - ограниченный температурный диапазон.
Синтетические жидкости (полиальфаолефины, сложные эфиры) - сохраняют стабильность при экстремальных температурах (-50°C до +150°C). Обладают повышенной износостойкостью и увеличенным сроком службы. Применяются в профессиональном оборудовании.
Биоразлагаемые составы - созданы на растительных или синтетических эфирах. Экологически безопасны, используются в закрытых помещениях или экозонах. Требуют частой замены из-за быстрого окисления.
Водно-гликолевые эмульсии - огнестойкие растворы с содержанием гликоля 35-45%. Применяются в шахтах, литейных цехах и других производствах с высоким риском возгорания.

Тип масла	Вязкость ISO (сСт)	Температурный диапазон
Минеральное	32-68	-20°C до +80°C
Синтетическое	22-100	-50°C до +150°C
Биоразлагаемое	46-68	-30°C до +100°C

При подборе жидкости учитывают параметры вязкости, обозначаемой маркировкой ISO VG (например, VG 32 или VG 46). Низковязкие масла (VG 15-22) подходят для холодного климата, высоковязкие (VG 68-100) - для высоконагруженных домкратов. Использование неподходящего состава вызывает заклинивание клапанов или гидроудары.

Конструкция ручного насоса

Ручной насос гидравлического домкрата состоит из цилиндрического корпуса, внутри которого перемещается поршень (плунжер) с уплотнительной манжетой. К поршню жестко закреплена рукоятка, передающая усилие оператора. На входном и выходном каналах установлены подпружиненные шариковые клапаны: всасывающий и нагнетательный.

При подъеме рукоятки поршень движется вверх, создавая разрежение в рабочей камере. Всасывающий клапан открывается под действием атмосферного давления, затягивая жидкость из резервуара. Нагнетательный клапан при этом закрыт, предотвращая обратный поток. При опускании рукоятки поршень создает давление, закрывая всасывающий клапан и выталкивая жидкость через открытый нагнетательный клапан в рабочий цилиндр домкрата.

Ключевые компоненты насоса

Корпус: металлический цилиндр с точной обработкой внутренней поверхности
Плунжер: шток с уплотнительной манжетой из маслостойкой резины
Рычаг: стальная рукоятка с шарнирным креплением
Всасывающий клапан: шарик с пружиной на входном патрубке
Нагнетательный клапан: шарик с пружиной на выходном канале

Элемент	Материал	Функция
Корпус насоса	Закаленная сталь	Создание герметичной камеры для жидкости
Уплотнение плунжера	NBR-резина	Предотвращение утечек при рабочем давлении
Клапанные шарики	Хромированная сталь	Обеспечение однонаправленного потока масла

Эффективность насоса напрямую зависит от точности прилегания клапанов и минимального трения в паре плунжер-цилиндр. Дублирующие уплотнительные кольца на штоке исключают подсос воздуха при возвратном ходе поршня.

Функции перепускного клапана

Перепускной клапан контролирует максимальное давление в гидравлической системе домкрата, предотвращая разрушение компонентов от перегрузки. При достижении критического уровня давления он принудительно открывается, создавая альтернативный путь для рабочей жидкости.

Этот механизм обеспечивает безопасность оператора и оборудования, сбрасывая избыточное усилие обратно в резервуар. Без такой защиты поршень или уплотнения могли бы выйти из строя из-за превышения расчетных нагрузок при подъеме чрезмерно тяжелых объектов.

Ключевые задачи клапана

Аварийный сброс давления – автоматическая разгрузка системы при превышении допустимого усилия
Защита от гидроударов – гашение резких скачков давления при резкой остановке подъема
Предотвращение перекачивания – блокировка обратного тока жидкости при фиксации груза в поднятом положении

Регулировка клапана выполняется калиброванными пружинами, определяющими порог срабатывания. Точная настройка гарантирует стабильную работу домкрата в пределах паспортной грузоподъемности.

Механизм подъёма грузов

Основой работы гидравлического домкрата является принцип несжимаемости жидкости и закон Паскаля. Приложение малой силы к плунжеру насоса создаёт высокое давление в замкнутой гидравлической системе. Это давление передаётся через рабочую жидкость (обычно масло) во все точки системы без изменений.

Жидкость под высоким давлением поступает в полость под поршнем подъёмного цилиндра. Поскольку площадь поршня значительно превышает площадь плунжера насоса, возникает эффект преобразования силы. Давление, действующее на большую площадь поршня, создаёт мощное усилие, способное поднимать тяжёлые грузы.

Ключевые этапы подъёма

Нагнетание жидкости: Ручной рычаг перемещает плунжер насоса, вытесняя масло через нагнетательный клапан в цилиндр.
Подъём поршня: Давление масла воздействует на поршень. Усилие преодолевает вес груза, заставляя поршень выдвигаться.
Фиксация положения: Обратный клапан автоматически блокирует отток жидкости из цилиндра при опускании рычага.
Циклическое повторение: Многократные качания рычага постепенно нагнетают новую порцию масла, обеспечивая плавный подъём.

Компонент	Функция
Рычаг и плунжер насоса	Создание давления в жидкости за счёт малой площади
Рабочая жидкость (масло)	Передача давления без потерь по системе
Подъёмный поршень	Преобразование давления жидкости в подъёмное усилие за счёт большой площади
Система клапанов	Контроль направления потока жидкости и удержание груза

Для опускания груза открывается перепускной вентиль, создавая путь для возврата масла из цилиндра в резервуар. Давление снижается, и груз плавно опускается под собственным весом. Герметичность системы предотвращает утечки, обеспечивая точное управление и безопасность.

Предельная грузоподъёмность моделей

Предельная грузоподъёмность гидравлического домкрата – это максимальная масса, которую устройство способно поднять при соблюдении условий эксплуатации. Данный параметр является критически важным при выборе модели, так как определяет сферу её применения и напрямую влияет на безопасность работ.

Значение грузоподъёмности варьируется в зависимости от конструкции домкрата, диаметра плунжера и рабочего давления в системе. Бытовые модели обычно рассчитаны на 2–20 тонн, тогда как промышленные образцы достигают 100–200 тонн и более. Превышение указанного предела вызывает необратимые повреждения уплотнений, деформацию штока или корпуса.

Тип домкрата	Типовой диапазон грузоподъёмности (тонн)
Бутылочный одноштоковый	2–100
Подкатной	1,5–20
Зацепной	0,5–50
Телескопический бутылочный	5–200

Факторы снижения фактической грузоподъёмности:

Наклонная или неровная поверхность установки
Смещение центра тяжести поднимаемого груза
Износ уплотнительных манжет или загрязнение гидравлической жидкости

Производители указывают номинальный параметр для идеальных условий. Эксплуатация требует запаса прочности в 20–30% от массы груза для компенсации динамических нагрузок и предотвращения аварийных ситуаций.

Расчёт запаса прочности конструкции

Запас прочности (n) – критический параметр при проектировании гидравлического домкрата, определяющий отношение разрушающей нагрузки к максимальной рабочей. Для домкратов он компенсирует неучтённые факторы: динамические удары, неточности изготовления, усталость материалов и отклонения свойств металла. Достаточный запас предотвращает внезапное разрушение при перегрузках, обеспечивая безопасность оператора и сохранность груза.

Расчёт выполняется для наиболее нагруженных элементов: штока, корпуса цилиндра, опорной плиты и уплотнений. Учитывается рабочее давление жидкости, площадь поршня, геометрия деталей и свойства материалов (предел текучести σ_т, предел прочности σ_в). Для статически нагруженных узлов запас определяется по формуле: n = σ_пред / σ_экв, где σ_пред – допустимое напряжение (обычно σ_т), а σ_экв – эквивалентное напряжение от рабочих нагрузок.

Ключевые факторы в расчёте

Материалы: Для штока применяют закалённые стали (σ_т ≥ 600 МПа), корпус – чугун или низкоуглеродистые стали. Учитываются усталостная прочность и коррозионная стойкость.
Концентраторы напряжений: Резьбы, отверстия, резкие переходы сечений требуют поправочных коэффициентов, снижающих σ_пред на 20-50%.
Тип нагрузки: Для динамических режимов (подъём/опускание) запас увеличивают на 30-40% против статического. Ударные нагрузки (падение груза) требуют n ≥ 8-10.
Условия эксплуатации: Температурные деформации, вибрации, загрязнение гидравлической жидкости снижают реальный запас прочности.

Минимальные значения n регламентируются стандартами (например, ГОСТ 12.2.100-2017): для грузоподъёмных устройств номиналом до 10 т – n ≥ 3.0, свыше 100 т – n ≥ 2.0. Для ответственных элементов (шток, упор) применяют n ≥ 4.0. Расчёт подтверждается испытаниями на разрушение прототипов под нагрузкой 150-200% от номинала.

Подкатные домкраты для автосервисов

Подкатные гидравлические домкраты – специализированное оборудование для быстрого и безопасного подъема автомобилей в условиях СТО. Их ключевое преимущество заключается в низкой посадке платформы (от 60-90 мм), позволяющей заводить устройство под транспортные средства с минимальным клиренсом. Конструкция включает прочную стальную раму на четырех колесах, обеспечивающих легкое перемещение по ровному полу мастерской.

Гидравлический механизм с ручным или ножным приводом создает усилие через систему поршней и клапанов, преобразуя движение рычага в подъем грузов массой от 2 до 20 тонн. Рабочий ход штока достигает 400-550 мм, что достаточно для комфортного доступа к узлам автомобиля. Обязательный элемент – перепускной клапан для плавного опускания платформы после завершения работ.

Критерии выбора для профессионального использования

При комплектации автосервиса учитывают следующие параметры:

Грузоподъемность: 3-5 тонн для легковых авто, 10+ тонн – для внедорожников и микроавтобусов
Тип привода: ножные педали освобождают руки механика, ручные версии дешевле
Защитные функции: предохранительный клапан от перегрузки и резиновые накладки на опорной площадке
Маневренность: поворотные колеса с полиуретановыми шинами

Модель	Грузоподъемность (т)	Высота подхвата (мм)	Высота подъема (мм)
Стандартная	3-4	85-135	330-480
Низкопрофильная	2-3	60-80	350-400
Для внедорожников	5-8	100-150	450-550

Важно! Для обеспечения безопасности поднятый автомобиль фиксируют на стационарные подставки или опоры – домкрат не предназначен для длительного удержания нагрузки.

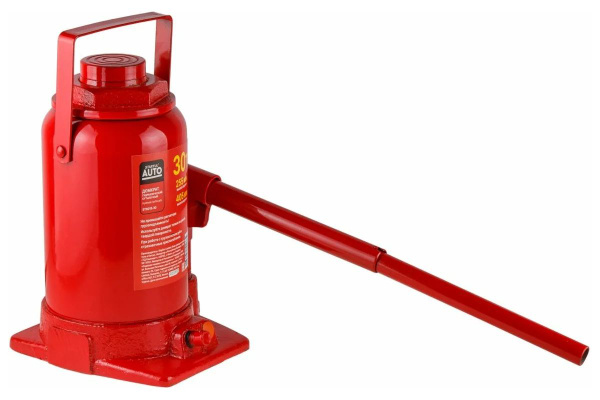

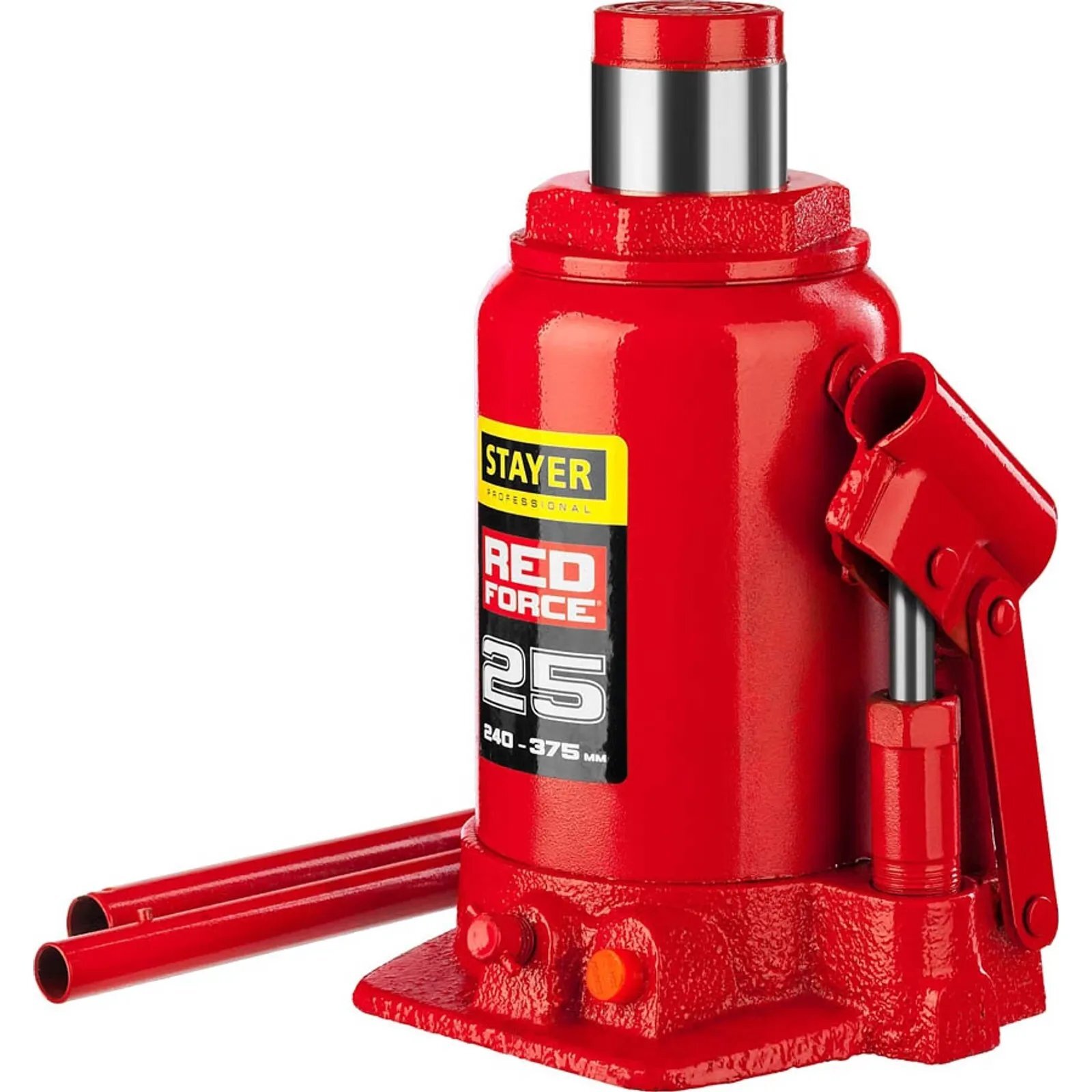

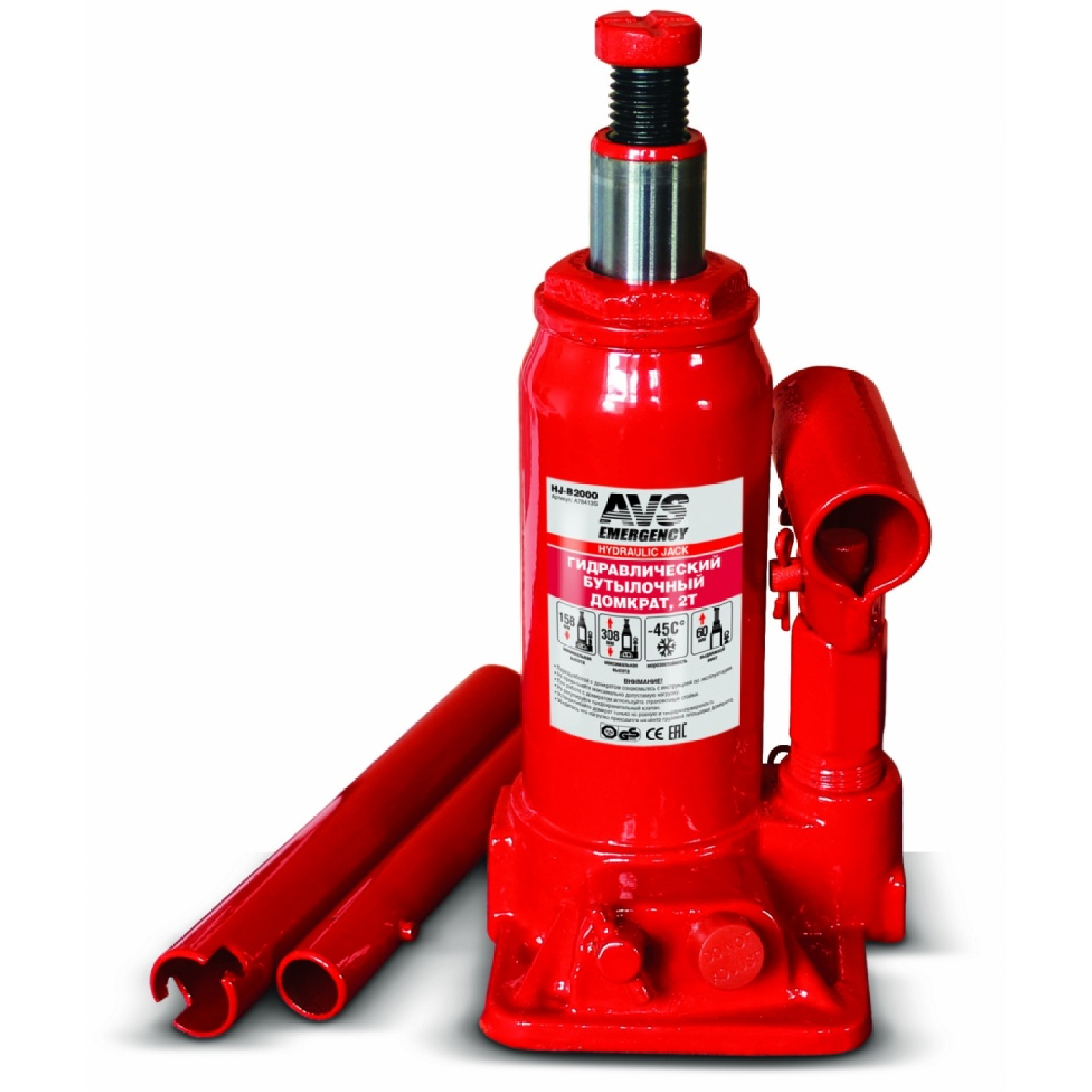

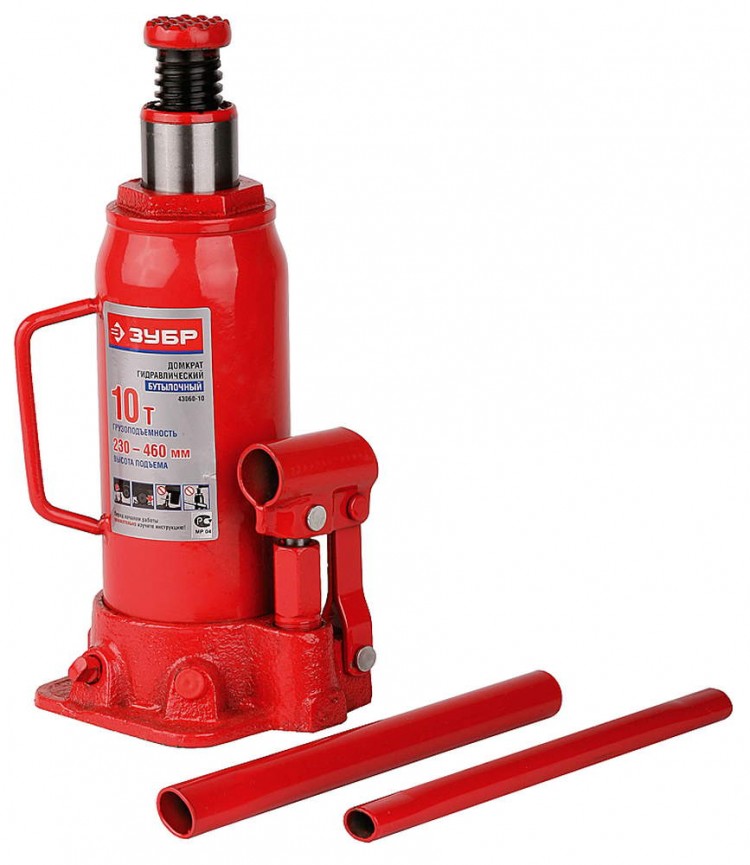

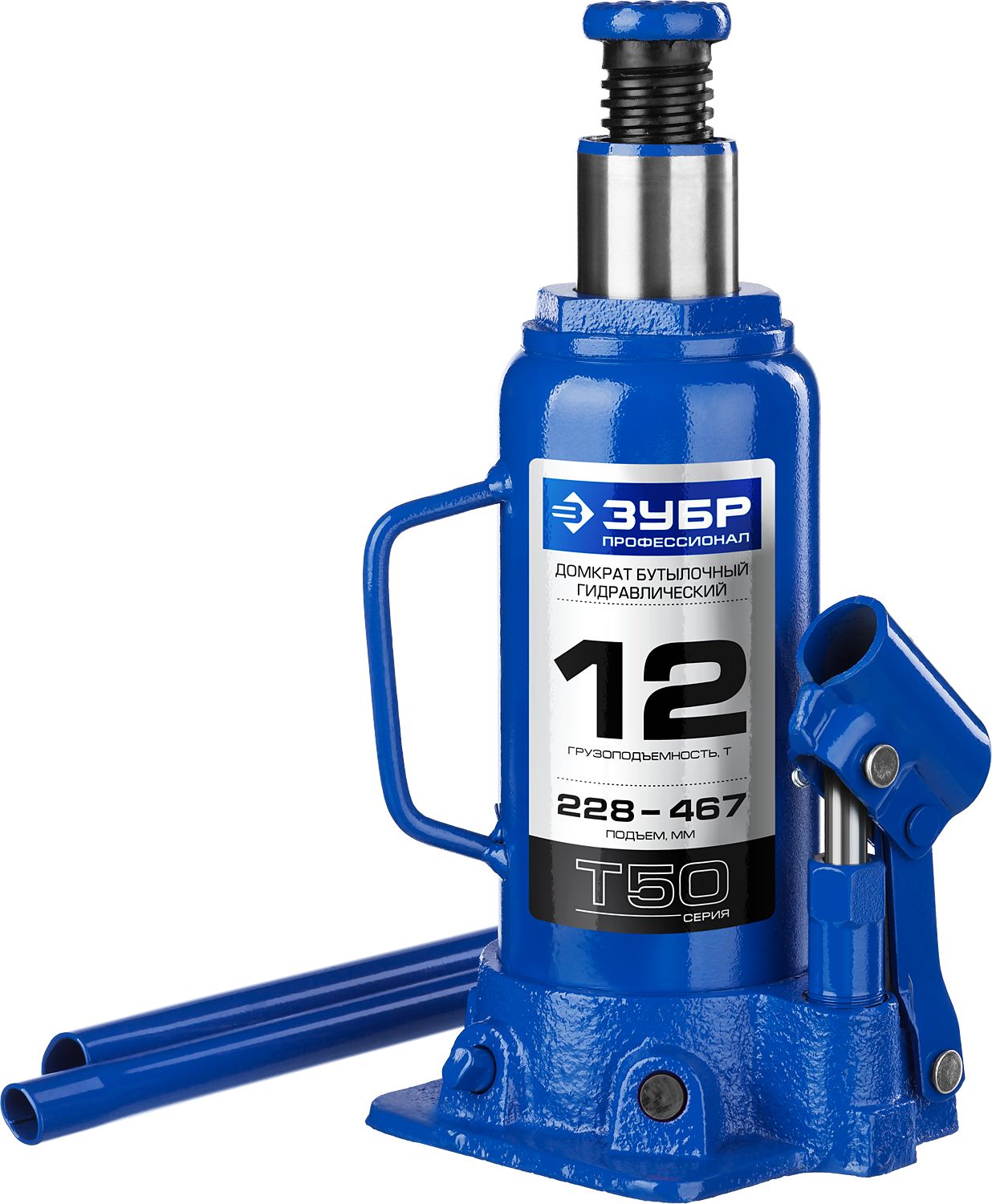

Бутылочные домкраты

Бутылочный гидравлический домкрат отличается вертикальной цилиндрической формой корпуса, напоминающей бутылку, что обеспечивает компактность и высокую устойчивость при работе. Его конструкция включает стальной корпус-резервуар для масла, подъемный поршень, шток с опорной чашкой, нагнетательный насос с ручным рычагом и перепускной клапан. Принцип действия основан на создании давления масла в рабочей камере через насосный узел, что выталкивает поршень вверх с усилием, многократно превышающим приложенное к рычагу.

Основные рабочие параметры включают грузоподъемность (от 2 до 100 тонн), минимальную высоту подхвата (130-250 мм) и максимальный ход штока (100-400 мм). Особенностью является требование строго вертикальной установки на твердую поверхность – отклонение от оси приводит к перекосу и потере устойчивости. Для расширения функциональности некоторые модели оснащаются поворотной опорной чашкой или телескопическим штоком.

Специфика эксплуатации

Преимущества бутылочных домкратов:

Высокий КПД при минимальных усилиях оператора
Устойчивость за счет широкой опорной плиты
Защита от перегрузок через встроенный предохранительный клапан
Ремонтопригодность и простота обслуживания

Ограничения конструкции:

Необходимость точной центровки груза
Ограниченная высота подъема
Чувствительность к загрязнению гидравлической жидкости
Запрет на боковую нагрузку штока

Параметр	Легковые авто	Грузовой транспорт	Промышленность
Грузоподъемность	2-5 т	10-30 т	50-100 т
Высота подхвата	135-180 мм	200-230 мм	250-400 мм

Обслуживание требует периодической замены масла и контроля герметичности сальников. При длительном хранении шток полностью опускают для предотвращения деформации уплотнений. Для тяжелых условий эксплуатации применяют модели с шестеренчатым насосом и двухступенчатым поршнем, обеспечивающие плавный подъем при экстремальных нагрузках.

Специфика работы ромбовых домкратов

Ромбовый домкрат использует кинематику шарнирного параллелограмма: четыре рычага соединены в вершинах шарнирами, образуя подвижный ромб. При вращении винтовой пары (ходового винта и гайки) углы конструкции изменяются, что приводит к симметричному подъёму или опусканию опорной площадки. Центральный винт выступает силовым элементом, преобразующим крутящий момент в вертикальное усилие.

Конструкция обеспечивает равномерное распределение нагрузки на все шарниры и стабильное положение груза. Отсутствие выдвижных штанг исключает риск перекоса, а компактная форма позволяет работать в ограниченном пространстве (например, под днищем легкового автомобиля). Недостатки – меньшая высота подхвата и ограниченный ход по сравнению с бутылочными моделями.

Ключевые эксплуатационные особенности

Управление усилием: Вращение винта рукояткой через храповый механизм или непосредственно (зависит от модели)
Фиксация груза: Самоторможение резьбовой пары предотвращает самопроизвольное опускание
Устойчивость: Широкая опорная платформа снижает риск опрокидывания

Параметр	Характеристика
Типовое применение	Шиномонтаж, ремонт легковых авто, стационарные мастерские
Рабочий ход	Обычно 100-250 мм (зависит от размера домкрата)
Контроль безопасности	Требует установки на твёрдую ровную поверхность во избежание деформации рычагов

Низкоподхватные модели для спортивных авто

Спортивные автомобили с агрессивным аэродинамическим обвесом и низким клиренсом требуют специализированных гидравлических домкратов. Стандартные модели с высотой подхвата от 130-150 мм физически неспособны заехать под пороги таких машин, что делает подъем невозможным без риска повреждения кузова.

Низкоподхватные гидравлические домкраты решают эту проблему благодаря уникальной конструкции. Их высота подхвата стартует от 60-75 мм, а некоторые профессиональные модели достигают рекордных 35-40 мм. Это обеспечивает безопасный заезд под сплиттеры, диффузоры и обвесы, сохраняя целостность элементов тюнинга.

Ключевые особенности и параметры выбора

При подборе модели учитывают следующие характеристики:

Высота подхвата: критичный параметр, должен быть минимум на 15-20 мм ниже точки подъема на пороге авто.
Грузоподъемность: для спортивных машин рекомендованы модели от 2 тонн, учитывая вес усиленных компонентов.
Тип привода: двухплунжерные или бутылочные конструкции с низким основанием.

Модель	Высота подхвата (мм)	Грузоподъемность (т)	Особенности
Профессиональные	35-50	2-3	Алюминиевый корпус, усиленные клапаны
Компактные	55-75	1.5-2	Телескопическая рукоять, резиновые накладки

Важно: Для работы с низкопрофильными авто обязательны резиновые или полиуретановые насадки на пятку домкрата. Они предотвращают скольжение и повреждение лакокрасочного покрытия при контакте с кузовом.

Этапы безопасного поднятия транспортного средства

Перед началом работ убедитесь в исправности домкрата и соответствии его грузоподъемности весу автомобиля. Проверьте отсутствие утечек гидравлической жидкости, повреждений корпуса или опорной площадки.

Обеспечьте ровную твердую поверхность под автомобилем и исключите движение транспортного средства. Зафиксируйте колеса противооткатными башмаками на противоположной оси, включите стояночный тормоз.

Порядок выполнения работ

Определите точки подъема согласно руководству по эксплуатации авто. Используйте только усиленные зоны: лонжероны, подрамники или специальные выемки на порогах.
Установите домкрат строго вертикально под точку подъема. Совместите опорную площадку с контактной зоной, избегая перекосов.
Плавно качайте рукоятку до легкого контакта с кузовом. Проверьте устойчивость конструкции перед полным подъемом.
Медленно поднимите автомобиль на минимально необходимую высоту. Прекратите подъем при первых признаках проседания домкрата или деформации кузова.
Немедленно установите страховочные подставки (козелки) под несущие элементы. Запрещено находиться под автомобилем без страховочных опор!
Осторожно опустите авто на подставки, используя клапан сброса давления. Убедитесь в надежном контакте всей поверхности опор с кузовом.

Для демонтажа сначала приподнимите автомобиль домкратом, чтобы снять подставки. Затем плавно опустите транспортное средство, контролируя траекторию движения. Извлеките домкрат только после полного контакта колес с поверхностью.

Инструмент для демонтажа колес

Гидравлический домкрат служит ключевым приспособлением для подъема автомобиля при снятии колес. Он создает необходимое усилие, чтобы приподнять транспортное средство и удерживать его на требуемой высоте, обеспечивая доступ к колесным болтам и шине.

Без надежного домкрата безопасный демонтаж колес невозможен: он принимает на себя массу машины, освобождая подвеску от нагрузки. Использование неисправного или неподходящего по грузоподъемности инструмента создает риск падения авто, поэтому выбор качественного гидравлического домкрата критически важен.

Сопутствующие инструменты и аксессуары

Для полноценного демонтажа колес домкрат применяется в комплексе с другими устройствами:

Баллонный ключ (трещеточный или крестовой) – откручивает гайки или болты крепления колеса.
Противооткатные упоры – блокируют колеса на оси, противоположной подъему, предотвращая движение автомобиля.
Подставки-козлы – страхуют при длительных работах, принимая вес авто после подъема домкратом.
Грузоподъемные перчатки – защищают руки от загрязнений и механических повреждений.

Инструмент	Функция при демонтаже	Риски при отсутствии
Гидравлический домкрат	Подъем кузова над поверхностью	Невозможность снятия колеса
Противооткатные упоры	Фиксация неподвижности авто	Самопроизвольное скатывание
Баллонный ключ	Откручивание крепежных элементов	Повреждение болтов/гаек

Соблюдение последовательности: установка упоров → подъем домкратом → страховка козлами → откручивание гаек ключом – гарантирует безопасность. Замена колеса требует строгого контроля положения домкрата на штатных точках подъема, указанных в руководстве автомобиля.

Поддержка мостов при ремонте

Гидравлические домкраты выступают ключевым инструментом для временной поддержки пролётных строений мостов во время реконструкции, замены опор или дефектоскопии. Они обеспечивают безопасный, контролируемый подъём многотонных конструкций на необходимую высоту с минимальным риском деформации. Точность позиционирования и плавность хода штока критически важны для сохранения целостности железобетонных или металлических элементов моста.

Специальные синхронизированные системы домкратов устанавливаются под несущими балками или фермами по заранее рассчитанным точкам. Гидравлические магистрали объединяют несколько устройств, позволяя инженерам поднимать всю секцию равномерно. Давление в системе регулируется централизованно, исключая перекосы. После фиксации конструкции на временных опорах (стальных клетках или бетонных подушках) домкраты демонтируются для проведения работ.

Критерии выбора домкратов для мостовых работ

Применяются исключительно низкорамные домкраты большой грузоподъёмности (от 100 до 1000+ тонн) с минимальной строительной высотой. Обязательна защита от самопроизвольного опускания: двойные клапаны блокировки и механические стопоры. Для управления используются насосные станции с точными манометрами и регуляторами давления. Корпуса и штоки изготавливаются из высоколегированной стали, устойчивой к вибрациям и коррозии.

Этапы подъёма пролётного строения:

Расчёт нагрузок и определение точек установки домкратов
Монтаж опорных плит и гидравлических систем
Пробный подъём на 5-10 мм для проверки синхронизации
Основной подъём со скоростью 1-3 мм/мин до проектной отметки
Фиксация конструкции временными опорами
Сброс давления и демонтаж домкратов

Тип домкрата	Грузоподъёмность (тонн)	Ход штока (мм)	Типовое применение
Плунжерный	200-1000	100-300	Подъём тяжёлых ЖБИ балок
Бутылочный	50-200	150-250	Коррекция опорных узлов
Реечный с ГУР	100-500	500-1000	Сложный рельеф, ограниченное пространство

Важно: Все работы ведутся под постоянным геодезическим контролем. Датчики деформации и смещения фиксируют отклонения в реальном времени. При превышении допустимых значений (обычно 0.5-1 мм на метр длины) подъём немедленно останавливается для корректировки давления в домкратах.

Использование гидравлического домкрата в строительстве для монтажа

Гидравлические домкраты незаменимы при подъеме и точной установке массивных строительных конструкций: железобетонных плит, балок, колонн и ферм. Их способность плавно поднимать грузы весом в десятки тонн с миллиметровой точностью обеспечивает безопасный монтаж элементов при возведении зданий, мостов и промышленных объектов.

Особую роль они играют при выравнивании и фиксации конструкций перед сваркой или закреплением анкерами. Домкраты устанавливаются в труднодоступных местах фундаментов или каркасов, позволяя корректировать положение элементов по высоте и горизонтали без применения крановой техники.

Ключевые операции монтажа

Подъем пролетных конструкций при сборке мостовых переходов с поэтапным наращиванием опор.
Юстировка несущих колонн перед бетонированием стаканов фундаментов.
Установка стеновых панелей и перекрытий с контролем зазоров.

Преимущества перед другими методами

Критерий	Преимущество домкрата
Точность позиционирования	Регулировка с шагом до 1 мм под нагрузкой
Стабильность удержания	Фиксация груза без просадок благодаря клапанной системе
Компактность	Работа в стесненных условиях (подполья, колодцы)

При монтаже ответственных узлов домкраты часто используют группами с синхронным управлением. Это обеспечивает равномерное распределение нагрузки при подъеме протяженных конструкций, исключая перекосы. Системы дистанционного контроля давления предотвращают критические отклонения положения элементов.

Технология особенно востребована при реконструкции, где требуется приподнимать части зданий для замены изношенных фундаментов или несущих элементов без остановки эксплуатации объекта. Гидравлика гарантирует управляемость процесса при работе с историческими сооружениями, чувствительными к динамическим воздействиям.

Роль в производстве металлоконструкций

Гидравлические домкраты обеспечивают точное позиционирование и фиксацию массивных элементов при сборке металлоконструкций. Их способность плавно поднимать грузы весом в десятки тонн позволяет корректировать положение балок, колонн и ферм с минимальной погрешностью, что критично для соблюдения проектных допусков. Применение домкратов исключает ударные нагрузки на стыкуемые детали, предотвращая деформацию сварных швов и соединений.

В монтажных операциях домкраты выполняют функции временных опор, компенсирующих вес конструкций до окончательной фиксации. Они обеспечивают равномерное распределение усилий при выравнивании секций мостов, каркасов зданий или промышленных установок. Использование гидравлики гарантирует стабильность давления при длительных работах, таких как поэтапная сборка пролетов или установка тяжелого оборудования.

Ключевые применения:

Сборка каркасов: подъем и юстировка вертикальных колонн с контролем отвеса
Монтаж пролетов: регулировка высоты ферм при установке на опоры
Корректировка геометрии: устранение перекосов в сварных узлах
Испытания конструкций: создание расчетных нагрузок для проверки несущей способности

Техника безопасности при эксплуатации гидравлического домкрата

Эксплуатация гидравлического домкрата требует строгого соблюдения мер безопасности для предотвращения травм и повреждений. Неправильное использование может привести к внезапному падению груза, разгерметизации системы или разрушению конструкции. Основные риски включают травмирование частей тела, попадание под груз и поражение вытекающей жидкостью.

Обязательно проверяйте исправность устройства перед каждым применением: отсутствие вмятин на корпусе, трещин на штоке, подтёков масла и коррозии. Убедитесь в чистоте всех подвижных элементов и наличии маркировки допустимой нагрузки. Никогда не работайте с домкратом на неровных, неустойчивых или скользких поверхностях.

Ключевые правила работы

Фиксация груза
Всегда используйте страховочные подставки (козлы, упоры) после подъёма. Домкрат – только для подъёма, не для длительного удержания!
Контроль нагрузки
Не превышайте предельную грузоподъёмность, указанную на корпусе. Учитывайте центр тяжести объекта.
Положение оператора
Стойте сбоку от устройства, никогда не помещайте части тела под поднятый груз. Работайте в спецодежде и защитных очках.

При транспортировке фиксируйте шток стопорным кольцом
Используйте только рекомендованное масло (указано в инструкции)
Не допускайте ударов по рукоятке или корпусу

Запрещённые действия	Правильная альтернатива
Работа под грузом без страховки	Использовать стальные подпорки сразу после подъёма
Продолжение работы при утечке масла	Немедленно прекратить использование и провести ремонт
Подъём людей или неустойчивых объектов	Применять исключительно для статичных грузов с плоской опорой

После завершения работ медленно опустите груз, вращая выпускной клапан. Храните домкрат в вертикальном положении в сухом месте с опущенным штоком. Регулярно очищайте шток от грязи и проверяйте уровень масла согласно техническому регламенту.

Контроль утечек гидравлической жидкости

Утечки гидравлической жидкости в домкрате приводят к снижению КПД, потере давления и полной неработоспособности инструмента. Жидкость вытекает через повреждённые уплотнения, микротрещины в корпусе или неплотные соединения шлангов, вызывая просадку груза при подъёме и риск внезапного падения.

Обнаружение утечек проводят визуально: следы масла на корпусе, лужи под оборудованием или падение уровня жидкости в бачке. Косвенным признаком служит необходимость частой подкачки при нормальной нагрузке или медленный подъём штока даже после прокачки системы.

Методы устранения и профилактики

Критические действия при обнаружении:

Немедленная остановка эксплуатации домкрата
Очистка и сушка зоны предполагаемой течи для точной локализации
Замена изношенных уплотнительных колец и манжет

Профилактические меры включают:

Регулярную проверку состояния сальников поршня и клапанов
Контроль затяжки резьбовых соединений гидролиний
Использование только рекомендованных производителем марок жидкости

Тип утечки	Признаки	Решение
На штоке	Масляная плёнка на поверхности штока	Замена штоковых манжет
В соединениях	Капли на резьбе или под гидрошлангом	Подтяжка фитингов или замена уплотнительных шайб
На корпусе	Потемнение металла, масляные потёки	Ремонт сварочными работами (если допустимо) или замена узла

Правила хранения гидравлического домкрата в зимний период

Перед сезонным хранением тщательно очистите корпус, шток и механизмы домкрата от грязи, реагентов и технических жидкостей. Используйте мягкую ветошь и нейтральные моющие средства, избегая абразивов и агрессивной химии. Особое внимание уделите очистке штока – остатки влаги под уплотнениями провоцируют коррозию.

Обязательно слейте рабочую жидкость из гидравлической системы. Прокачайте механизм вхолостую для удаления остатков масла, иначе при минусовых температурах загустевшая жидкость может повредить клапаны и уплотнители. Для подкачки используйте только рекомендованные производителем типы масел, временно залитые на период консервации.

Ключевые требования к месту хранения

Температурный режим: Помещение с постоянной температурой выше 0°C без резких перепадов
Защита от влаги: Относительная влажность не более 60-65%, удаленность от источников воды
Положение домкрата: Хранение строго в вертикальном состоянии с полностью опущенным штоком

Действие	Инструмент/материал	Периодичность контроля
Обработка штока	Консервационная смазка (ЛИТОЛ-24)	Перед хранением
Защита резьбовых частей	Графитовая смазка	Каждые 3 месяца
Проверка уплотнений	Визуальный осмотр	Ежемесячно

Установите домкрат на деревянный поддон для предотвращения контакта с бетонным полом. Накройте оборудование чехлом из дышащего материала (хлопок, брезент), исключив использование полиэтиленовой пленки, вызывающей конденсат. Раз в месяц проворачивайте запорный клапан для предотвращения залипания механизмов.

Регулярное обслуживание уплотнителей

Уплотнители гидравлического домкрата предотвращают утечки рабочей жидкости и обеспечивают герметичность системы под давлением. Их износ или повреждение приводят к снижению КПД, потере грузоподъёмности и выходу оборудования из строя.

Плановый осмотр манжет, сальников и прокладок выполняется каждые 6-12 месяцев при активной эксплуатации. Признаками проблем служат подтёки масла на штоке/корпусе, медленный подъём груза или самопроизвольное опускание под нагрузкой.

Ключевые процедуры обслуживания

Очистка и визуальный контроль:

Протирайте шток и зоны установки уплотнений после каждого использования
Проверяйте резиновые элементы на трещины, расслоения и деформацию
Контролируйте состояние посадочных канавок на коррозию и задиры

Замена компонентов:

Демонтируйте изношенные уплотнения с помощью монтажной иглы
Обезжирьте посадочные поверхности спиртовым раствором
Смажьте новые манжеты гидравлическим маслом перед установкой
Запрессуйте детали без перекосов специальным инструментом

Профилактические меры:

Фактор риска	Метод нейтрализации
Абразивное загрязнение	Защитный кожух штока, чистота рабочей жидкости
Экстремальные температуры	Применение морозо-/жаростойких уплотнений
Химическая агрессия	Совместимость материалов с типом масла

Используйте только оригинальные ремкомплекты – несоответствие размеров или твёрдости резины вызывает преждевременный отказ. После замены проводите тестовый подъём без нагрузки для распределения смазки в парах трения.

Симптомы износа штока цилиндра

Повышенное трение при перемещении штока сигнализирует о начальной стадии износа. Это проявляется в затрудненном подъеме/опускании груза или рывках при работе домкрата, что указывает на потерю гладкости поверхности штока.

Видимые дефекты на хромированном слое – ключевой признак прогрессирующего износа. Точечная коррозия, глубокие царапины или отслоение покрытия нарушают герметичность уплотнений, провоцируя утечки масла и снижение давления в системе.

Дополнительные индикаторы повреждения

Подтекание гидравлической жидкости вокруг штока даже при исправных сальниках
Нестабильное удержание груза – самопроизвольное опускание под нагрузкой
Задиры или неравномерный блеск на рабочей поверхности штока при визуальном осмотре

Симптом	Последствия
Заедание штока	Деформация направляющих втулок
Абразивные частицы в масле	Ускоренный износ уплотнений и насоса

Игнорирование этих признаков ведет к полному выходу домкрата из строя. Особенно критично появление вибраций или металлического скрежета при работе – это свидетельствует о катастрофическом износе с риском заклинивания цилиндра.

Замена фильтрующих элементов гидравлического домкрата

Фильтрующие элементы предотвращают попадание абразивных частиц и загрязнений в гидравлическую систему домкрата. Их замена обеспечивает стабильное давление масла и защищает уплотнители, клапаны и насос от преждевременного износа.

Игнорирование регулярной замены приводит к снижению КПД домкрата, увеличению нагрузки на насосный узел и риску внезапного отказа при подъеме грузов. Загрязненный фильтр вызывает перегрев масла и образование шлама в гидравлических магистралях.

Порядок замены фильтров

Слейте гидравлическое масло через заливное отверстие в чистую емкость.
Демонтируйте крышку масляного бака, открутив крепежные болты.
Извлеките сетчатый фильтр-стакан (расположен на всасывающем патрубке) или картриджный элемент.
Очистите посадочное место ветошью от остатков масла и загрязнений.
Установите новый фильтр, идентичный старому по размеру и типу ячейки.
Замените уплотнительную прокладку крышки бака для предотвращения утечек.

Критические требования: используйте только фильтры с тонкостью фильтрации, указанной производителем домкрата (обычно 10-25 мкм). Применение неподходящих аналогов вызывает падение производительности.

После замены залейте свежее гидравлическое масло рекомендованной марки до контрольного уровня. Обязательно выполните прокачку системы для удаления воздуха через перепускной клапан.

Процедура удаления воздушных пробок

Подготовьте домкрат к прокачке: полностью опустите шток/поршень, открутите заправочную пробку на масляном резервуаре и долейте гидравлическую жидкость до рекомендованного уровня. Убедитесь, что выпускной клапан плотно закрыт перед началом работы.

Проведите многократную прокачку системы: энергично качайте рукоятку 3-5 раз, затем открутите выпускной клапан на ¼ оборота – жидкость с пузырьками воздуха выйдет через отверстие. Повторяйте цикл (качание → открытие клапана) до полного исчезновения воздушных примесей в вытекающем масле.

Ключевые правила

Контроль уровня масла: после каждого цикла доливайте жидкость в резервуар, избегая повторного засасывания воздуха. Используйте только рекомендованное производителем масло для предотвращения пенообразования.

Финишная проверка: закрутите выпускной клапан и заправочную пробку после завершения. Протестируйте домкрат под минимальной нагрузкой – плавный ход штока без рывков подтвердит успешность процедуры.

Заполните резервуар маслом до метки MAX
Закройте выпускной клапан
Совершите 5 быстрых качков рукояткой
Приоткройте клапан для сброса воздуха
Повторите пункты 2-4 до чистого вытекания масла

Ремонт деформированных опорных площадок

Деформация опорных площадок гидравлического домкрата возникает при экстремальных нагрузках, неправильной установке на неровную поверхность или использовании изношенного оборудования. Игнорирование проблемы ведет к проскальзыванию груза, повреждению штока и полной потере работоспособности устройства.

Ремонт начинается с демонтажа площадки: слейте масло, отсоедините гидравлический блок и извлеките деформированный элемент. Тщательно очистите посадочное место от грязи и масляных отложений, проверьте состояние резьбовых соединений и штока на предмет искривлений.

Методы восстановления

Выбор технологии зависит от материала и степени деформации:

Холодная правка: Применима для небольших вмятин на стальных площадках с помощью гидравлического пресса. Контролируйте усилие, чтобы избежать трещин.
Наплавка и шлифовка: Для глубоких дефектов. Наварите слой износостойкого электрода (например, УОНИ-13/55), затем обработайте поверхность на фрезерном станке до исходной геометрии.
Замена вкладыша: Если площадка оснащена съемным упором, установите новый закаленный вкладыш, зафиксировав его винтами или сваркой.

После ремонта обязательна проверка:

Измерьте параллельность опорной поверхности относительно основания домкрата штангенциркулем (допуск ≤ 0,05 мм).
Проведите тестовое поднятие номинального груза, наблюдая за отсутствием вибраций и просадок.
Нанесите на поверхность противокоррозионную смазку перед сборкой.

Материал площадки	Рекомендуемый метод	Критическая деформация
Углеродистая сталь (Ст45)	Холодная правка + термообработка	Прогиб > 2 мм
Легированная сталь (40Х)	Наплавка с последующей закалкой	Сколы > 5% площади
Чугун (СЧ20)	Только замена	Любое повреждение

Важно: При замене элемента используйте оригинальные запчасти или аналоги с идентичными характеристиками твердости (не ниже 45 HRC). Не допускается установка непрошедших термообработку деталей.

Сезонная замена рабочего масла

Гидравлические домкраты используют рабочую жидкость для передачи усилия, и её свойства напрямую влияют на производительность. Масло деградирует со временем из-за термических нагрузок, окисления и накопления микрочастиц металла, что приводит к снижению КПД и износу уплотнений.

Сезонная замена минимизирует риски выхода домкрата из строя при экстремальных температурах. Летом вязкое масло вызывает перегрев и медленный подъём, зимой загустевшая жидкость провоцирует гидроудары и повреждение клапанов. Регулярное обновление состава адаптирует технику к температурному режиму.

Ключевые аспекты процедуры

Выбор масла: Летом – минеральные масла с вязкостью ISO VG 32-46, зимой – синтетические ISO VG 15-22 или антифризные составы.
Подготовка: Полный слив старого масла через заливное отверстие при опущенном штоке. Промывка системы керосином или спецраствором для удаления шлама.
Заправка: Использование воронки с фильтром. Контроль уровня по меткам на резервуаре. Прокачка домкрата (5-10 циклов "подъём-спуск") для удаления воздуха.

Параметр	Летняя эксплуатация	Зимняя эксплуатация
Рекомендуемая вязкость	ISO VG 32-46	ISO VG 15-22
Тип масла	Минеральное (устойчивое к нагреву)	Синтетическое (низкотемпературное)
Температурный диапазон	+5°C до +40°C	-20°C до +10°C

Обязательно проверяйте герметичность после замены: протечки свидетельствуют о повреждении манжет или резьбовых соединений. Частота замены – раз в полугодие перед сменой сезона, либо при видимом изменении цвета/консистенции жидкости.

Преимущества перед механическими аналогами

Гидравлические домкраты демонстрируют значительно более высокую грузоподъёмность при меньших физических усилиях оператора. Это достигается за счёт принципа умножения силы через давление жидкости в замкнутой системе, где небольшое усилие на рычаг преобразуется в мощное движение поршня.

Стабильность удержания груза без постоянного контроля – ключевое отличие гидравлики. Жидкость не сжимается под нагрузкой, что исключает самопроизвольное опускание, характерное для винтовых или реечных механизмов при вибрациях или изменении положения.

Ключевые преимущества

Высокий КПД: До 85% против 30-40% у механических систем благодаря минимальным потерям на трение в жидкости
Плавность хода: Равномерное поднятие без рывков даже под экстремальными нагрузками
Компактность: Меньшие габариты при равной грузоподъёмности (особенно у бутылочных моделей)

Важнейшим эксплуатационным плюсом является автоматическая фиксация высоты. Гидравлический клапан удерживает давление в цилиндре после подъёма, тогда как механические домкраты требуют постоянной блокировки храповиком или червячным механизмом.

Параметр	Гидравлика	Механика
Усилие оператора	15-30 кг	40-70 кг
Скорость подъёма (на 50 см)	10-15 сек	45-90 сек
Минимальная высота захвата	От 90 мм	От 150 мм

Для тяжеловесных задач (от 20 тонн) гидравлические системы становятся безальтернативными – попытки создать сопоставимые механические конструкции приводят к недопустимому увеличению размеров и сложности управления.

Сравнение с пневматическими подъёмниками

Гидравлические домкраты обеспечивают подъём за счёт давления несжимаемой жидкости (масла), создаваемого ручным насосом или электроприводом. Эта технология гарантирует плавное движение груза и высокую точность фиксации на нужной высоте без риска самопроизвольного опускания.

Пневматические подъёмники используют сжатый воздух, подаваемый от компрессора. Воздух сжимается в цилиндре, что обеспечивает быстрое перемещение штока, но требует постоянного поддержания давления в системе для удержания груза.

Ключевые различия

Источник энергии: Гидравлика работает от жидкости (независимость от внешних сетей), пневматика – от сжатого воздуха (обязателен компрессор).
Точность: Гидравлика обеспечивает плавный ход и фиксацию без "просадки", пневматика склонна к микросдвигам под нагрузкой.
Скорость: Пневматика поднимает грузы быстрее, гидравлика – медленнее, но контролируемее.

Критерий	Гидравлика	Пневматика
Удержание груза	Надёжное (клапаны блокируют жидкость)	Требует постоянной подачи воздуха
Применимость	Тяжёлые грузы (автосервис, промышленность)	Лёгкие/средние грузы (производственные линии)
Стоимость	Выше начальная	Ниже начальная (но нужен компрессор)

Гидравлические модели превосходят пневматические в грузоподъёмности (до сотен тонн) и безопасности при работе с критичными нагрузками. Пневмоподъёмники выигрывают в скорости циклов и простоте конструкции.

Эволюция грузоподъёмных характеристик

Ранние гидравлические домкраты обладали скромной грузоподъёмностью, редко превышающей несколько тонн. Их применение ограничивалось кустарными мастерскими и простейшими задачами из-за примитивной конструкции поршней, малого диаметра цилиндров и низкого рабочего давления масла. Надёжность таких систем также оставляла желать лучшего, что сдерживало их широкое внедрение в промышленность.

Появление высокопрочных легированных сталей и прецизионных технологий обработки металлов кардинально изменило ситуацию. Инженеры получили возможность создавать цилиндры большего диаметра с идеально обработанными стенками и поршнями, выдерживающие экстремальное внутреннее давление. Параллельно совершенствовались уплотнительные материалы (полиуретан, нитрил), исключавшие утечки масла даже под огромной нагрузкой.

Ключевые факторы роста грузоподъёмности

Современные домкраты демонстрируют феноменальные характеристики благодаря:

Многоступенчатой гидравлике: Каскад из нескольких цилиндров разного диаметра последовательно умножает усилие.
Специализированным маслам: Высокоиндексные гидравлические жидкости с улучшенными вязкостными свойствами и стабильностью под давлением.
Компактным силовым блокам: Мощные насосы (ручные, электрические, пневматические) генерируют давление свыше 700 бар.
Расчётным методам: Точное моделирование напряжений (методом конечных элементов - FEA) оптимизирует форму каждого компонента.

Период	Типичная грузоподъёмность	Область применения
Начало XX века	1-10 тонн	Авторемонт, железные дороги (локальные работы)
Середина XX века	10-100 тонн	Промышленное оборудование, строительство мостов
Конец XX - XXI век	100-2000+ тонн	Подъем судов, перемещение зданий, тяжелое машиностроение, нефтегазовая отрасль

Сегодня существуют мобильные гидравлические домкраты, поднимающие свыше 1000 тонн, а стационарные системы для уникальных проектов (например, выравнивание опор небоскребов или подъем мостовых пролетов) достигают мощности в десятки тысяч тонн. Дальнейший рост связан с композитными материалами для цилиндров, интеллектуальными системами распределения нагрузки между синхронизированными домкратами и микроэлектронным контролем давления.

Перспективные разработки в отрасли

Инженеры активно внедряют «умные» технологии в конструкцию гидравлических домкратов. Новейшие модели оснащаются встроенными датчиками давления, микропроцессорами и модулями беспроводной связи (Bluetooth, Wi-Fi), позволяющими в режиме реального времени отслеживать усилие подъема, положение штока, температуру масла и уровень нагрузки. Полученные данные передаются на смартфон оператора или систему управления, предотвращая перегрузку и повышая точность операций.

Значительные усилия направлены на создание экологичных решений. Разрабатываются биосмазки на растительной основе, полностью разлагаемые в природной среде, а также герметичные системы с нулевым испарением масла. Параллельно совершенствуются конструкции уплотнений и материалов корпусов для исключения утечек даже при экстремальных нагрузках, что особенно критично для применения в пищевой промышленности и экологически чувствительных зонах.

Ключевые направления инноваций

Композитные материалы: Замена стальных элементов на армированные углепластики и сверхпрочные полимеры для снижения веса на 40-60% при сохранении грузоподъемности.
Гибридные силовые системы: Интеграция электрогидравлических приводов с аккумуляторными блоками, обеспечивающими автономную работу без подключения к сети или пневмолиниям.
Адаптивные системы безопасности: Автоматическая блокировка при вибрации или изменении вектора нагрузки, реализованная через гироскопы и алгоритмы машинного обучения.

Тренд	Технология	Эффект
Миниатюризация	Наноразмерные гидроцилиндры	Домкраты для микроэлектроники и прецизионной механики
Энергоэффективность	Рекуперативные гидросистемы	Сокращение энергопотребления на 25% за счет возврата масла под давлением

Отдельный тренд – создание модульных платформ, где базовый домкрат дополняется сменными насадками (трещотками, домкратами-подкладками, поворотными адаптерами), превращая его в универсальный инструмент для сложных подъемных задач. Такие системы уже тестируются в автосервисах премиум-класса и аварийных службах.

Список источников

При подготовке материалов о гидравлических домкратах использовались авторитетные технические и инженерные ресурсы. Основное внимание уделялось принципам работы, классификации устройств и требованиям безопасности.

Следующие источники содержат детальную информацию о конструкции, физических основах функционирования и сферах применения гидравлических подъёмных механизмов. Данные прошли перекрёстную проверку на соответствие актуальным стандартам.

Техническая литература и нормативные документы

Гидравлические системы подъёмной техники (А.И. Петров, Издательство "Машиностроение")
ГОСТ Р 55616-2013 "Домкраты гидравлические. Технические условия"
Справочник по грузоподъёмным устройствам (С.В. Беляев, Издательство "Транспорт")
Учебное пособие "Основы гидропривода" (Н.П. Умняков, МГТУ им. Баумана)

Специализированные интернет-ресурсы

База знаний инженерного портала "ТехноПортал" (раздел "Подъёмное оборудование")
Технические бюллетени Ассоциации производителей грузоподъёмного оборудования
Архивы журнала "Строительная техника и технологии" (2015-2023 гг.)
Материалы образовательного проекта "Прикладная механика" (раздел "Гидравлика")
