Гидроборты на Газель - тонкости монтажа и скрытые проблемы

Статья обновлена: 18.08.2025

Гидроборты стали незаменимым помощником для владельцев коммерческих автомобилей, превращая ручную погрузку в быстрый и эффективный процесс. Для популярной "Газели" такая модернизация особенно актуальна, учитывая ее широкое использование в логистике и малом бизнесе. Однако установка гидравлического оборудования на эту модель требует учета специфики конструкции и скрытых сложностей.

Выбор подходящей модели гидроборта, адаптация креплений к раме "Газели" и интеграция с бортовой электросетью – ключевые этапы, где кроются потенциальные риски. Неправильный монтаж или неучтенные нагрузки могут привести к поломкам техники и снижению безопасности эксплуатации.

Понимание технических нюансов и типичных ошибок поможет избежать дополнительных расходов и получить максимальную отдачу от модернизированного автомобиля.

Что такое гидроборт и зачем он нужен на Газели

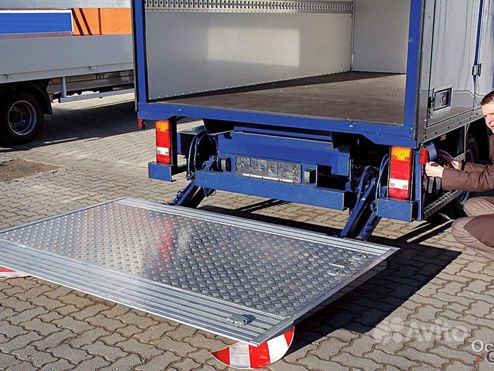

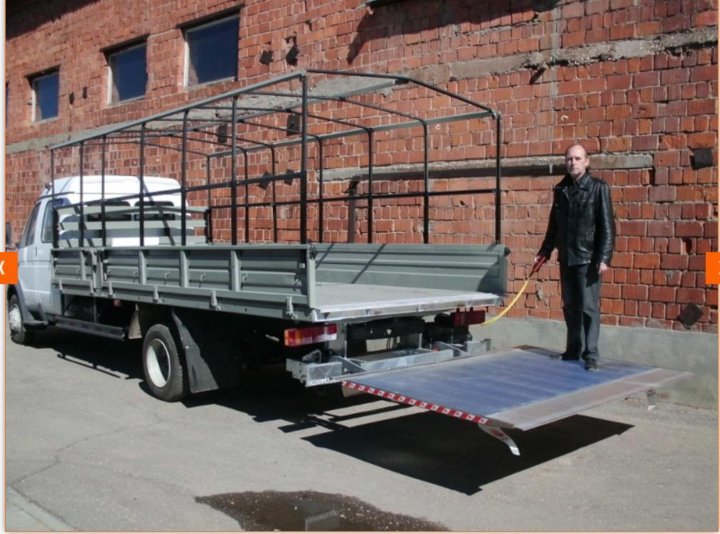

Гидроборт (гидравлический борт) – это специальное подъемно-транспортное устройство, интегрируемое в заднюю часть кузова грузового автомобиля, в данном случае – Газели. По сути, это платформа, способная опускаться до уровня земли и подниматься до уровня кузова, выполняя функции погрузочного лифта или рампы.

Основная его задача – механизировать процесс загрузки и выгрузки тяжелых, габаритных или многоштучных грузов. Вместо ручного подъема грузов по трапам или бортам, гидроборт поднимает их до уровня пола кузова силой гидравлики, значительно облегчая труд грузчиков.

Ключевые преимущества установки гидроборта на Газель

Установка гидравлического борта на Газель предоставляет владельцам коммерческого транспорта ряд значимых преимуществ:

• Резкое снижение физической нагрузки на персонал: Исключается необходимость ручной переноски тяжестей по наклонной плоскости (трапу или борту), минимизируется риск травм спины и опорно-двигательного аппарата у грузчиков.
• Существенная экономия времени: Процесс погрузки/выгрузки ускоряется в разы, особенно при работе с тяжелыми паллетами, оборудованием, строительными материалами или баулами. Это позволяет выполнять больше рейсов за день.
• Повышение сохранности груза: Снижается риск повреждения товара при неаккуратной ручной переноске или соскальзывании с трапа. Груз перемещается плавно и надежно фиксируется на платформе.
• Расширение возможностей автомобиля: Газель с гидробортом может эффективно работать с грузами, которые невозможно или крайне неудобно загружать вручную (например, мототехника, небольшие станки, тяжелые ящики, коляски).
• Универсальность: Современные гидроборты часто имеют функцию наклона платформы для скатывания колесной техники (рохли, тележки), а также возможность работы как откидной трап.
• Увеличение срока службы кузова: Снижается нагрузка и предотвращаются повреждения заднего борта и пола кузова от постоянных ударов при ручной погрузке тяжестей.

В сравнении с ручной погрузкой преимущества гидроборта очевидны:

Аспект	Ручная погрузка	Погрузка с гидробортом
Время погрузки паллеты (примерно)	5-10 минут	1-2 минуты
Физическая нагрузка	Очень высокая	Минимальная
Риск травм персонала	Высокий	Низкий
Риск повреждения груза	Средний/Высокий	Низкий
Возможность работы с тяжелыми/габаритными грузами	Ограниченная	Высокая

Таким образом, гидроборт трансформирует Газель из простого грузовика в гораздо более эффективный и производительный инструмент для логистики, экономя время, деньги на оплату труда и сохраняя здоровье сотрудников. Его установка становится практически необходимостью для бизнеса, активно использующего автомобиль для регулярных перевозок тяжелых грузов.

Преимущества гидроборта перед механическими подъемниками

Гидравлический борт обеспечивает плавную и бесшумную работу благодаря встроенной гидросистеме, исключая рывки и удары при подъеме/опускании платформы. Это минимизирует риск повреждения груза и травм оператора, особенно при работе с хрупкими или нестандартными предметами.

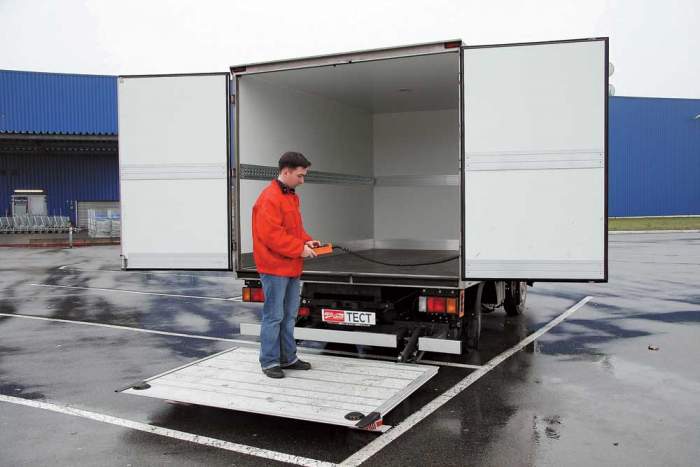

Управление гидробортом осуществляется кнопками с фиксированными положениями "подъем" и "спуск", что позволяет оператору контролировать процесс без физических усилий. Механические же аналоги требуют приложения мускульной силы для ручного подъема, что увеличивает утомляемость и время погрузки.

Ключевые отличия в эксплуатации

• Скорость работы: цикл подъема/опускания гидроборта занимает 15-25 секунд против 1-2 минут у ручных моделей
• Грузоподъемность: гидравлика стабильно работает с весом до 500 кг, тогда как механика ограничена 300 кг
• Безопасность: автоматическая блокировка в промежуточных положениях и защита от самопроизвольного опускания

Критерий	Гидроборт	Механический подъемник
Ресурс циклов	15 000+	5 000-7 000
Обслуживание	Замена масла раз в 2 года	Смазка шарниров ежемесячно
Работа под наклоном	Корректная работа при уклоне до 15°	Риск самопроизвольного складывания от 5°

Важный нюанс: гидроборт сохраняет функциональность при температуре до -30°C за счет морозостойких масел, тогда как механические узлы требуют прогрева в холодное время года. Это критично для регионов с суровыми зимами.

Базовые типы гидробортов: классификация по грузоподъемности

Грузоподъемность – ключевой параметр при выборе гидроборта для Газели, напрямую влияющий на его функциональность и безопасность эксплуатации. Классификация по этому критерию разделяет оборудование на категории, ориентированные под разные задачи: от перевозки легких партий до тяжелых промышленных грузов.

Неправильный подбор типа по массе приводит к перегрузке шасси, ускоренному износу узлов или поломкам. Для Газели критично учитывать не только номинальную грузоподъемность платформы, но и остаточный ресурс рамы после установки самого гидроборта.

Классификация по грузоподъемности

Тип гидроборта	Диапазон грузоподъемности	Примеры применения для Газели	Особенности установки
Легкий	до 500 кг	Курьерские отправления, мелкоштучные товары, инструменты	Минимальная доработка рамы, подходит для короткобазных версий
Средний	500–1000 кг	Паллеты с продукцией, строительные материалы, мототехника	Требует усиления лонжеронов, оптимален для большинства модификаций
Тяжелый	свыше 1000 кг	Промышленное оборудование, мини-техника, плотные грузы	Обязательное усиление рамы, только для полноприводных/длиннобазных Газелей

Для стандартных коммерческих Газелей (грузоподъемность 1.5–2 тонны) предпочтительны гидроборты средней категории: они сохраняют запас прочности шасси при работе с типовыми грузами. Тяжелые модели применяются ограниченно – только после инженерного расчета остаточной нагрузки на ось.

Расчет необходимой грузоподъемности под ваши задачи

Определите максимальный вес груза, который планируете перевозить регулярно. Включайте в расчет не только массу товаров, но и вес поддонов, тары, стеллажей или другого оборудования, постоянно находящегося в кузове. Не забывайте про возможный рост нагрузок в будущем – закладывайте запас минимум 10-15% от текущих показателей.

Тщательно просуммируйте массу всех элементов будущей системы гидробортов: самой платформы (от 80 до 200 кг в зависимости от модели), гидроцилиндров, насосной станции, аккумулятора и трубопроводов. Учитывайте, что этот вес будет постоянно "съедать" часть полезной грузоподъемности Газели при каждой поездке.

Критические факторы для точного расчета

• Полная разрешенная масса (ПРМ) автомобиля: Узнайте в ПТС базовую грузоподъемность вашей Газели до установки гидроборта. Отнимите от нее вес самого гидроборта и дополнительного оборудования.
• Распределение нагрузки: Гидроборт создает дополнительную нагрузку на заднюю ось. Проверьте, не будет ли превышена максимальная нагрузка на ось (указана в ПТС) после монтажа и при полной загрузке.
• Тип и модель гидроборта: Грузоподъемность самого подъемника (обычно 500-1000 кг) должна превышать вес самого тяжелого единичного груза, который вы будете поднимать. Это независимый параметр от грузоподъемности автомобиля.

Сопоставьте полученные цифры: Остаточная грузоподъемность Газели = (ПРМ - Вес авто без груза - Вес гидроборта) должна быть больше или равна вашему расчетному максимальному весу груза плюс запас. Если остаток отрицательный или близок к нулю – вы рискуете постоянно перегружать автомобиль.

Параметр	Значение/Пример	Влияние на расчет
ПРМ Газель (например)	3500 кг	Базовое ограничение
Снаряженная масса авто	2100 кг	Постоянная величина
Вес гидроборта	150 кг	Постоянная потеря полезной нагрузки
Доступная для груза масса	3500 - 2100 - 150 = 1250 кг	Ключевой результат
Планируемый макс. груз	1100 кг	Должен быть ≤ 1250 кг

Обязательно проверьте нагрузку на заднюю ось в нагруженном состоянии на весах после установки гидроборта. Превышение максимально разрешенной нагрузки на ось – прямое нарушение ПДД и причина быстрого выхода из строя подвески, тормозов и трансмиссии.

Выбор бренда: российские или импортные производители

При выборе гидроборта для Газели ключевым становится вопрос: отечественные или зарубежные комплектующие. Российские производители (например, Полимер-Аппарель, Гидролайф, Тонар) предлагают решения, изначально адаптированные под специфику модели. Их главные козыри – доступность запчастей, совместимость с шасси без серьёзных доработок и ценовая привлекательность. Однако качество металла и сборки иногда уступает импортным аналогам, а ресурс подшипников и гидроцилиндров может быть ниже.

Импортные бренды (Zepro, Dhollandia, Anteo) отличаются высокой надёжностью, продвинутыми системами безопасности (например, защитой от самопроизвольного опускания) и применением износостойких материалов. Но их установка часто требует:

• Дополнительных усилений рамы из-за большей массы платформы
• Поиска специфических запчастей у официальных дилеров
• Существенного увеличения бюджета (цена может превышать российские аналоги в 1.5–2 раза)

Сравнительные характеристики

Критерий	Российские бренды	Импортные бренды
Срок службы	3–5 лет при интенсивной эксплуатации	7–10+ лет при своевременном ТО
Ремонтопригодность	Запчасти доступны в любом регионе	Требуются оригинальные компоненты
Монтаж	Минимум доработок шасси	Часто нужен усиленный каркас
Цена (руб.)	130 000 – 190 000	220 000 – 350 000

Подводные камни: Дешёвые российские модели могут иметь слабые сварные швы на опорных узлах, а импортные – требовать замены всей гидросистемы при поломке основного узла. Критично проверять сертификаты соответствия и наличие сервисных центров производителя в вашем регионе независимо от происхождения бренда.

Сезонные нюансы: гидравлическое масло для разных температур

Вязкость гидравлического масла критически зависит от температуры окружающей среды. Летом жидкость становится слишком жидкой при высоких температурах, что приводит к протечкам уплотнений и снижению давления в системе. Зимой загустевшее масло увеличивает нагрузку на насос, замедляет скорость работы гидробортов и вызывает холодный пуск двигателя.

Использование неподходящего масла провоцирует ускоренный износ деталей гидросистемы. В морозы возможен гидроудар при старте из-за замерзшей жидкости в магистралях. Летом перегрев масла снижает его смазывающие свойства, увеличивая трение в цилиндрах и насосе.

Правила выбора и замены масла

Ключевые параметры:

• Зимняя эксплуатация (ниже -10°C): Масла с низкой вязкостью (ISO VG 32 или AW 32). Обязательна маркировка "Winter" или "LT" (Low Temperature)
• Летняя эксплуатация (выше +25°C): Масла ISO VG 46 или AW 46 с улучшенными антиокислительными свойствами
• Универсальные решения: Специальные всесезонные жидкости (ISO VG 32/46) с индексом вязкости выше 140

Таблица характеристик:

Температурный режим	Рекомендуемый класс вязкости	Особые требования
От -40°C до +15°C	ISO VG 22 / AW 22	Антифризные присадки, синтетическая основа
От -20°C до +40°C	ISO VG 32 / AW 32	Всесезонное, индекс вязкости ≥140
От 0°C до +50°C	ISO VG 46 / AW 46	Высокая термостабильность

Эксплуатационные рекомендации:

1. При сезонном переходе полностью сливайте старое масло через технологические отверстия
2. Промывайте систему спецраствором при смене типа жидкости (минералка/синтетика)
3. Контролируйте уровень масла после 10 циклов работы в экстремальных температурах
4. Используйте предпусковые подогреватели при -25°C и ниже

Для северных регионов обязательны синтетические масла с депрессорными присадками. При длительной летней эксплуатации под нагрузкой устанавливайте дополнительные охлаждающие радиаторы. Проверяйте текучесть масла визуально перед запуском: зимой капля должна растекаться за 3-5 секунд на холодном металле.

Проверка комплектности перед началом монтажных работ

Полная проверка всех компонентов гидроборта перед началом монтажа является критически важным этапом. Пропуск или невыявление отсутствия даже одной детали может привести к затягиванию сроков установки, необходимости докупать элементы и, как следствие, к увеличению общей стоимости работ. Ответственность за комплектность обычно лежит на заказчике или получателе оборудования.

Необходимо тщательно сверить полученные компоненты с перечнем (спецификацией), предоставленной производителем или поставщиком комплекта. Проверку следует проводить методично, выкладывая все детали на чистую, хорошо освещенную поверхность и отмечая их в спецификации. Особое внимание уделите отсутствию видимых повреждений при транспортировке – вмятины, трещины, сколы краски, погнутые элементы.

Основные компоненты для проверки

1. Гидравлическая система:

• Гидроцилиндры (2 шт.) – проверить целостность штоков, отсутствие подтеков масла.
• Гидравлический насос (станция) – проверить корпус, электрический разъем.
• Масляный бак (резервуар) – осмотреть на предмет вмятин, проверить наличие крышки заливной горловины.
• Гидравлические шланги высокого давления – убедиться в наличии всех штуцеров, защитных колпачков, целостности оплетки.
• РВД (Рукава Высокого Давления) – проверить длину, соответствие спецификации, целостность.
• Соединительная арматура (фитинги, переходники, быстроразъемные соединения).
• Гидравлическое масло (объем и тип должны соответствовать спецификации насоса).

2. Электрооборудование и управление:

• Блок управления (контроллер).
• Пульт дистанционного управления (брелок) – проверить наличие батареек, отсутствие повреждений кнопок/корпуса.
• Электропроводка (жгуты) – проверить целостность изоляции, наличие необходимых разъемов.
• Кнопки управления (если предусмотрены стационарные).
• Предохранители и реле (обычно входят в комплект насоса или блока управления).

3. Механические элементы и крепеж:

• Пластины гидробортов (левая и правая) – осмотреть на предмет геометрии, вмятин, царапин.
• Кронштейны крепления гидроцилиндров к борту и к раме/кузову.
• Кронштейны крепления насосной станции.
• Комплект крепежных элементов (болты, гайки, шайбы, стопорные кольца) – крайне важно убедиться в его полноте и соответствии размерам по спецификации.
• Защитные кожухи или декоративные накладки (если предусмотрены).

4. Расходные материалы и прочее:

• Герметик (анаэробный или тефлоновая лента) для гидравлических соединений.
• Термоусадочная трубка или изолента.
• Инструкция по монтажу и эксплуатации (желательно на русском языке).
• Гарантийный талон.

Ключевой риск при неполной проверке:	Обнаружение отсутствия крепежа или специфической детали (например, уникального фитинга) уже в процессе монтажа ведет к простою и задержкам.
Рекомендуемое действие:	При выявлении некомплектности или повреждений немедленно уведомить поставщика, сделать фотофиксацию и согласовать порядок устранения проблемы до начала каких-либо работ.

Необходимый набор инструментов для самостоятельной установки

Сборка и монтаж гидробортов требуют тщательной подготовки инструментальной базы. Отсутствие ключевых приспособлений приведет к простоям и риску повреждения компонентов при импровизации.

Учитывайте специфику крепежа кузова Газели и гидравлических элементов: потребуются инструменты для работы с метрической резьбой, металлом разной толщины и герметичными соединениями.

• Основной ручной инструмент:
  • Набор рожковых и накидных ключей (8-19 мм)
  • Трещоточный ключ с головками (включая удлинители и карданы)
  • Комплект шестигранников (имбусовых ключей)
  • Набор крестовых и шлицевых отверток
  • Пассатижи, кусачки, плоскогубцы
  • Молоток, зубило, съемник стопорных колец
• Электроинструмент и измерительные приборы:
  • Дрель/шуруповёрт с набором свёрл по металлу (Ø 4-12 мм)
  • Заклепочник и заклёпки (Ø 4-5 мм)
  • Рулетка, угольник, маркер
  • Пузырьковый уровень
  • Мультиметр для проверки электропроводки
• Расходные материалы и спецпринадлежности:
  • WD-40 или аэрозольная смазка
  • Герметик для резьбовых соединений (типа Loctite 542)
  • Фум-лента или нить-уплотнитель
  • Защитные очки и перчатки
  • Динамометрический ключ (для ответственных соединений)

Подготовка кузова: зачистка и обезжиривание поверхности

Качество установки гидробортов напрямую зависит от тщательности подготовки металлического основания. Поверхность кузова Газели перед монтажом должна быть абсолютно чистой, сухой и свободной от любых загрязнений, иначе адгезия герметика и клеевых составов будет нарушена.

Пренебрежение этим этапом приводит к отслоению креплений, коррозии под уплотнителями и преждевременному выходу гидробортов из строя. Особое внимание уделяется зонам контакта с элементами конструкции – местам установки кронштейнов, петлевых механизмов и уплотнительных лент.

Технология обработки поверхности

1. Механическая зачистка:
   • Удаление старой краски, ржавчины и окалины углошлифовальной машиной с лепестковым кругом (P80-P120)
   • Обработка зон сварных швов и труднодоступных участков металлической щеткой
   • Создание матовой поверхности для улучшения адгезии
2. Обезжиривание:
   • Нанесение специализированного обезжиривателя (уайт-спирит, антисиликон) ветошью без ворса
   • Повторная обработка чистой салфеткой после испарения состава
   • Контроль отсутствия разводов визуально

Критические ошибки:

Ошибка	Последствие	Профилактика
Остатки антикора	Отслоение уплотнителя	Полное удаление покрытий до металла
Неудаленная ржавчина	Коррозия под креплениями	Зачистка до блестящего металла
Влажная поверхность	Пузыри в клеевом слое	Сушка строительным феном

Использование водосодержащих очистителей недопустимо – остаточная влага провоцирует коррозию. После обезжиривания запрещено касаться поверхности руками. Монтаж гидробортов производится в течение 20 минут после подготовки во избежание окисления металла и оседания пыли.

Разметка точек крепления рамы гидроборта

Точность разметки определяет надежность фиксации и правильную работу гидроборта, поэтому отклонения более 2 мм недопустимы. Необходимо учитывать конструктивные особенности конкретной модели Газели (рестайлинг, тип кузова, год выпуска), так как расположение лонжеронов может отличаться.

Обязательно очистите зону крепления от грязи, антикора и рыхлого металла, используя шлифмашинку. Проведите визуальный осмотр лонжеронов на предмет скрытой коррозии – установка на поврежденные участки приведет к деформации рамы при нагрузке.

Порядок работ и ключевые нюансы

Инструментарий: гидравлический подъемник/эстакада, рулетка с точностью 1 мм, керн, центроискатель, магнитные уровни (2 шт.), маркер по металлу, дрель с набором сверл.

1. Приложите раму гидроборта к задней части фургона, выровняв по центральной оси (проверьте рулеткой от колесных арок).
2. Фиксируйте раму струбцинами, используя прокладки для компенсации неровностей кузова.
3. Через монтажные отверстия рамы нанесите метки керном:
   • Сначала базовые точки на верхних лонжеронах
   • Затем ответные точки на нижних усилителях

Ошибка	Последствие	Профилактика
Смещение по вертикальной оси	Перекос платформы, заклинивание гидроцилиндров	Контроль уровнем на каждом лонжероне
Неперпендикулярное сверление	Напряжение в крепеже, трещины металла	Использование кондуктора или направляющей втулки

Критический этап – сверление: начинайте сверлом Ø5 мм, затем рассверливайте до нужного диаметра (обычно Ø12-14 мм), постоянно охлаждая металл. Обязательно удаляйте стружку из лонжерона после каждого отверстия – оставленная внутри, она провоцирует коррозию.

Проверьте совпадение отверстий рамы и кузова болтами-заглушками до окончательной затяжки. Любое сопротивление при вкручивании указывает на неточность разметки – потребуется коррекция отверстий разверткой.

Сверление отверстий в корпусе автомобиля: как избежать коррозии

Сверление отверстий под крепеж гидробортов нарушает целостность заводского лакокрасочного покрытия и защитных слоев металла кузова Газели. В местах сверления образуются оголенные кромки металла, крайне уязвимые для влаги, дорожных реагентов и кислорода, что неизбежно запускает процесс коррозии, если не принять специальных мер защиты.

Игнорирование обработки отверстий приведет к появлению очагов ржавчины вокруг точек крепления гидробортов уже в первый сезон эксплуатации, особенно активно процесс будет развиваться в скрытых полостях лонжеронов или порогов, куда легко проникает влага и грязь, но затруднена вентиляция и визуальный контроль.

Ключевые меры защиты от коррозии после сверления

Для надежной защиты необходимо выполнить комплекс мероприятий:

• Качественная очистка и обезжиривание: Тщательно удалите металлическую стружку и пыль как снаружи, так и изнутри просверленных отверстий и прилегающих областей. Обезжирьте поверхности специальным автомобильным обезжиривателем.
• Грунтование кромок: Обязательно обработайте внутреннюю поверхность каждого отверстия и кромки среза антикоррозийным грунтом. Лучше всего использовать:
  • Грунты на основе цинка (цинконаполненные): Обеспечивают катодную (электрохимическую) защиту металла.
  • Антикоррозийные "кислотные" грунты (травящие): Хорошо сцепляются с чистым металлом и создают барьерный слой.
  Наносите грунт кисточкой или через специальную трубочку-удлинитель, чтобы покрыть всю внутреннюю поверхность отверстия. Дайте грунту полностью высохнуть согласно инструкции.
• Герметизация соединений:
  • Используйте резиновые или силиконовые уплотнительные шайбы под головки болтов и гайки.
  • Нанесите автомобильный герметик (например, на основе силикона или тиокола) на резьбу болтов перед затяжкой и на место прилегания шайб к кузову. Это создаст барьер для влаги и предотвратит ее капиллярное подтягивание по резьбе внутрь полостей.
• Защита скрытых полостей: Это критически важный этап, часто игнорируемый. После установки крепежа гидроборта внутрь лонжеронов или порогов (если отверстия ведут туда) необходимо закачать антикоррозийный состав:
  • Аэрозольные антикоры с трубкой-распылителем: Проникают глубоко в полости, покрывая все внутренние поверхности, включая труднодоступные места вокруг отверстий с обратной стороны. Ищите составы с хорошей проникающей способностью и ингибиторами коррозии.
  • Мовиль или его современные аналоги (антикоры на основе воска): Образуют эластичное восковое покрытие, вытесняющее влагу и защищающее металл.
• Финишная обработка: После установки гидроборта и полного высыхания герметиков/антикоров, внешние участки вокруг отверстий можно аккуратно закрасить подходящей по цвету краской для дополнительной эстетики и защиты.

Сравнение методов защиты кромок отверстий:

Метод	Преимущества	Недостатки/Особенности
Цинконаполненный грунт	Электрохимическая защита, высокая эффективность, долговечность	Требует тщательной подготовки поверхности (обезжиривание, активация), часто требует поверхностного покрытия (краска)
"Кислотный" грунт	Отличная адгезия к металлу, быстрое высыхание, хорошая барьерная защита	Обычно требует покрытия вторичным грунтом или краской, не обеспечивает электрохимической защиты
Цинк-спрей (холодное цинкование)	Простота нанесения (аэрозоль), хорошая защита, можно наносить толстым слоем	Может быть неудобен для обработки глубоких/узких отверстий, требует контроля толщины слоя

Помните: самое уязвимое место – это внутренняя поверхность отверстия и скрытые полости кузова, куда попадает влага через просверленное отверстие. Без их обработки антикором все внешние меры будут малоэффективны в долгосрочной перспективе. Комплексный подход – залог долговечности кузова после установки гидробортов.

Монтаж несущей рамы гидроподъемника – первый этап

Качество установки несущей рамы напрямую определяет надежность всей конструкции гидроборта и безопасность эксплуатации. Рама служит основой для крепления платформы, гидроцилиндров и электропроводки, потому требует особой точности при позиционировании и фиксации к лонжеронам кузова Газели.

Перед началом работ обязательно проверьте комплектацию рамы и крепежа – отсутствие даже одной детали или несоответствие болтов классу прочности (рекомендуется 8.8 и выше) приведет к перекосу или снижению несущей способности. Тщательно очистите места контакта рамы с кузовом от грязи, старой антикоррозийной защиты и следов коррозии шлифмашинкой.

Ключевые шаги монтажа

Последовательность работ должна строго соблюдаться:

1. Предварительная "примерка" рамы без фиксации. Убедитесь, что контуры рамы повторяют геометрию лонжеронов, а платформа в сложенном положении не выступает за габариты борта.
2. Точечная разметка под крепеж через монтажные отверстия рамы. Используйте керн – сверло соскользнет с гладкого металла, сместив ось крепления.
3. Сверление лонжеронов строго перпендикулярно. Применяйте ступенчатое сверло или коронку по металлу, избегая перегрева и деформации краев отверстий.
4. Установка рамы на герметик типа "жидкая прокладка". Это предотвратит электрохимическую коррозию в местах контакта разнородных металлов (рама/кузов).
5. Затяжка болтов динамометрическим ключом с усилием, указанным производителем гидроподъемника. Последовательность – от центра к краям крест-накрест.

Типичные ошибки на этапе монтажа рамы:

• Непараллельность лонжеронов – приводит к перекосу платформы и утечкам гидравлики.
• Использование обычных шайб вместо пружинных (гровер) – крепеж от вибрации ослабнет.
• Отсутствие дополнительной антикоррозийной обработки кромок просверленных отверстий.
• Попадание стружки в направляющие платформы при сверлении – повреждает уплотнители.

После фиксации рамы проверьте геометрию контрольными замерами диагоналей между точками крепления. Расхождение более 2-3 мм требует переустановки. Только после этого переходят к подключению гидроцилиндров и электромотора.

Предварительная фиксация гидроцилиндров

Перед окончательным затягиванием крепежа гидроцилиндров к раме и платформе необходимо выполнить их временную фиксацию. Для этого используют струбцины или монтажные болты с минимальным усилием, позволяющие корректировать положение узлов. Гидроцилиндры должны быть установлены строго параллельно друг другу, без перекосов по вертикальной и горизонтальной осям.

Обязательно проверьте соосность точек крепления штоков к бортам и корпусов цилиндров к раме. Любое отклонение создаст опасные напряжения в узлах при работе, что приведёт к деформации штоков, разрыву уплотнений или разрушению креплений. На этом этапе также оцените свободный ход штоков на всех участках их перемещения – они не должны контактировать с элементами кузова или рамы.

Ключевые этапы и возможные ошибки

При выполнении работ учитывайте следующие нюансы:

• Контроль зазоров: Между корпусом цилиндра и лонжеронами рамы оставьте технологический зазор 3-5 мм для компенсации вибраций.
• Юстировка креплений: Используйте регулировочные шайбы при несовпадении отверстий – запрещено прилагать усилие для совмещения.
• Ошибка: Жёсткая фиксация без предварительной "примерки" гидросистемы под нагрузкой.

Параметр	Норма	Последствия нарушений
Угол отклонения цилиндров	≤ 1.5°	Клиньшение штоков, течь сальников
Люфт в шарнирах	0.2-0.5 мм	Ударные нагрузки на раму

После предварительной установки проведите пробный подъём платформы без подключения гидравлики – имитируйте работу штоков домкратом, контролируя траекторию движения бортов. Убедитесь в отсутствии заклиниваний и равномерности хода с обеих сторон. Только затем выполняйте сварку крепёжных пластин и окончательную затяжку болтов с моментом, указанным производителем гидроцилиндров.

Установка силовой платформы (люльки)

Силовая платформа (люлька) служит несущей основой для гидроборта, равномерно распределяя нагрузку на раму Газели. Её монтаж предшествует установке самого подъёмного механизма и требует особой точности, так как люлька принимает на себя основной вес груза во время работы гидравлики. Конструкция должна соответствовать модели кузова (бортовая платформа, фургон) и выдерживать динамические нагрузки при подъёме.

Крепление люльки осуществляется напрямую к лонжеронам рамы автомобиля через предварительно просверленные отверстия с использованием усиленных болтовых соединений. Обязательна проверка отсутствия топливных магистралей, тормозных трубок или электропроводки в зоне сверления. Места контакта металлических поверхностей обрабатываются антикором для предотвращения электрохимической коррозии.

Ключевые этапы и требования

Основные шаги монтажа:

1. Разметка точек крепления согласно схеме производителя с контролем параллельности оси рамы.
2. Сверление рамы твердосплавными свёрлами без перегрева металла.
3. Установка проходных втулок для исключения деформации металла при затяжке.
4. Фиксация платформы болтами с усилием затяжки, указанным в инструкции.

Критические ошибки:

• Крепление к элементам кузова вместо рамы → риск отрыва люльки под нагрузкой.
• Использование болтов низкого класса прочности → ослабление соединений.
• Отсутствие антикоррозийной обработки → ускоренное ржавление в местах контакта.

Параметр	Требование	Последствия нарушения
Толщина металла люльки	Не менее 4 мм	Прогиб платформы, трещины сварных швов
Запас по высоте	15-20 мм от дорожного покрытия	Задевание люльки за препятствия, повреждение гидроборта
Контроль геометрии	Перекос не более 2° по осям	Перекос гидроборта, утечки гидравлики

Обязательна проверка работы штатной подвески после установки: силовая платформа увеличивает нагрузку на заднюю ось. Рекомендуется тестовый подъём максимального груза с замером отклонений конструкции. Пренебрежение этим этапом ведёт к ускоренному износу рессор и риску потери устойчивости автомобиля.

Сборка гидравлической системы: насос, трубки, фитинги

Насос устанавливается непосредственно на коробку отбора мощности (КОМ) или ременной привод от двигателя, что требует точной центровки валов и надежного крепления кронштейнов. Ошибки при монтаже приводят к вибрациям, ускоренному износу подшипников и течам масла. Обязательно проверьте соответствие рабочего объема насоса характеристикам гидроцилиндров бортов – недостаточная производительность вызовет медленный подъем, а избыточная – перегрев масла.

Монтаж гидролиний начинается с прокладки магистралей высокого давления от насоса к распределителю и далее к цилиндрам, используя только бесшовные трубки из омедненной стали или гибкие рукава с многослойной оплеткой. Никогда не применяйте обычные топливные шланги – они не рассчитаны на давление свыше 200-300 бар. Радиусы изгиба трубок должны соответствовать нормам производителя (обычно не менее 5 диаметров), а крепежные хомуты устанавливаются через каждые 40-50 см для предотвращения вибрационного разрушения.

Критичные нюансы соединений и заполнения

Фитинги подбираются строго по типу трубок (DIN, JIC, BSP) и затягиваются динамометрическим ключом. Перетяжка деформирует уплотнительные конусы, недотяжка гарантирует течь. Особое внимание – угловым соединениям у цилиндров, где вибрация максимальна.

При сборке соблюдайте этапы:

1. Промойте все компоненты (кроме насоса и распределителя) керосином для удаления стружки
2. Собирайте контуры без уплотнителей сначала «насухо» для проверки геометрии
3. Используйте только фторкаучуковые (FKM) уплотнения – стандартная NBR резина разрушится от масел типа МГЕ-46

Заправка системы требует фильтрации масла через 10-микронный фильтр и последовательного удаления воздуха:

Этап	Действие	Контроль
Первичная заливка	Через расширительный бак до отметки MIN	Без запуска двигателя
Прокачка	5-10 циклов подъема/опускания при холостых оборотах	Исчезновение пены в бачке
Дозаливка	После оседания пены до уровня между MIN/MAX	Рабочая температура 50-70°C

Важно: Первые 20-30 рабочих циклов проверяйте нагрев трубок у насоса – локальный перегрев указывает на заужение магистрали или ошибку в подборе диаметров. Залог долговечности – установка теплообменника при частой работе под нагрузкой.

Прокладка гидравлических магистралей по шасси

Трассировка гидролиний требует тщательного планирования маршрута вдоль рамы. Основные магистрали прокладываются параллельно лонжеронам с использованием штатных отверстий или кронштейнов, избегая зон подвижных элементов подвески и рулевых тяг. Критические участки вблизи выхлопной системы и острых кромок обязательно защищаются термостойкими кожухами или гофрой.

Фиксация трубок выполняется через каждые 40-50 см специальными хомутами с виброгасящими прокладками. Жесткие трубопроводы (сталь/медь) применяются на статичных участках рамы, а в местах возможной деформации (передняя ось, рессоры) используются гибкие рукава высокого давления (РВД) с запасом длины на ход подвески. Обязателен уклон магистралей для предотвращения воздушных пробок.

Технические нюансы и риски

Ключевые требования к монтажу:

• Радиусы изгиба: Не менее 5 наружных диаметров трубки для предотвращения заломов
• Пересечения с проводкой: Раздельная прокладка с зазором 15-20 мм, пересечение строго под 90°
• Защита РВД: Двойная оплетка в зонах риска истирания, защитные контуры на участках выхода к цилиндрам
• Распределение контуров: Раздельные магистрали для левого/правого гидроборта с индивидуальными предохранителями

Типичные ошибки:

1. Прокладка линий ниже нижней точки рамы (риск повреждения о дорожные препятствия)
2. Жесткая сцепка гидротрубок с топливными/тормозными магистралями (вибрационная усталость)
3. Отсутствие маркировки контуров (усложняет диагностику)
4. Использование универсальных хомутов вместо специализированных креплений с демпферами

Параметр	Рекомендация	Последствия нарушения
Диаметр трубок	10-12 мм (напорная), 12-14 мм (сливная)	Падение скорости работы, перегрев масла
Тип соединений	Безрезьбовые обжимные фитинги DIN 2353	Течи в зоне вибраций
Запас длины РВД	+15% к максимальной деформации подвески	Обрыв шлангов при полной нагрузке

После монтажа обязательна опрессовка системы давлением в 1.8 раза выше рабочего (минимум 250 бар) с проверкой всех соединений на бумажных салфетках. Особое внимание уделяется местам прохода трубок через технологические отверстия – режущие кромки требуют обработки резиновыми втулками или герметиком.

Ошибки при подключении гидрошлангов и их последствия

Перепутывание линий подачи и возврата масла – грубая ошибка при монтаже гидробортов. Неправильное подключение шлангов к распределителю или гидроцилиндрам приводит к реверсу работы подъемного механизма: платформа движется вниз вместо подъема и наоборот. Это создает аварийную ситуацию при загрузке и рискует повредить груз или травмировать оператора.

Использование шлангов, не соответствующих рабочим параметрам системы, вызывает катастрофические последствия. Шланги с недостаточным диаметром создают избыточное сопротивление потоку масла, а несоответствие номинального давления (PN) реальным нагрузкам провоцирует разрывы магистралей. Распространенная ошибка – применение универсальных шлангов вместо специализированных маслостойких моделей, что ведет к разрушению внутреннего слоя и засорению системы резиновой крошкой.

Критические ошибки монтажа

• Перегибы и скручивание: Радиус изгиба меньше допустимого (менее 5 диаметров шланга) вызывает расслоение армирующего слоя. Последствия – вздутия на трассе, локальные разрывы и резкое падение давления.
• Неправильная фиксация: Отсутствие защитных хомутов в зонах трения о раму или крепеж с натягом приводит к истиранию оболочки. Результат – утечки масла на ходу и риск возгорания.
• Загрязнение при сборке: Попадание стружки, песка или грязи в открытые коннекторы во время подключения. Вызывает заклинивание золотников распределителя и задиры на поршнях цилиндров.

Ошибка	Непосредственное последствие	Долгосрочный ущерб
Перепутаны вход/выход насоса	Реверс движения платформы	Разрушение уплотнений цилиндров, деформация штоков
Несоосность соединений	Просачивание масла на резьбе	Разгерметизация фитингов, подсос воздуха
Контакт с выхлопной системой	Прожог оболочки шланга	Пожар, полная замена трассы

1. Кавитация насоса из-за подсоса воздуха через негерметичные соединения – вызывает характерный вой при работе и быстрый износ крыльчатки.
2. Перегрев гидравлической жидкости вследствие повышенного сопротивления в магистралях – приводит к потере вязкости масла и снижению КПД системы.
3. Залипание клапанов из-за загрязнений – провоцирует самопроизвольное опускание платформы или отказ гидравлики.

Электрическая часть: подключение к аккумулятору

Подключение гидробортов к бортовой сети требует соблюдения строгих правил безопасности и точности, так как ошибки могут привести к короткому замыканию, возгоранию или выходу из строя электрооборудования. Основная нагрузка ложится на аккумуляторную батарею, которая должна обеспечивать достаточный пусковой ток для электродвигателя подъёмного механизма.

Обязательно используйте медные многожильные провода сечением не менее 16 мм² для силовых линий – это минимизирует падение напряжения и перегрев. Все соединения защищаются термоусадкой или качественной изолентой, а трассировка выполняется вдали от подвижных частей и нагревающихся элементов. Прямое подключение к клеммам АКБ осуществляется только через предохранитель и силовое реле.

Ключевые элементы подключения

• Защитный предохранитель: Устанавливается в разрыв плюсового кабеля в 30-50 см от клеммы АКБ. Номинал – на 20-30% выше максимального тока двигателя (обычно 80-150А).
• Силовое реле: Коммутирует цепь питания двигателя. Выбирается с токовым запасом (минимум 100А). Управляется штатной кнопкой из кабины через отдельный тонкий провод.
• Минусовой кабель: Сечение идентично плюсовому. Крепится непосредственно к "-" АКБ или массивной "массе" кузова (очищенной до металла!).

Критически важные моменты:

1. Запрещено запитывать гидроборты от генератора или замка зажигания – только напрямую от АКБ.
2. Обязательна установка диодного развязывающего модуля при наличии второго АКБ.
3. Неадаптированные китайские комплекты часто поставляются с проводами недостаточного сечения – их требуется заменить.

Параметр	Рекомендация	Последствия нарушения
Сечение кабеля	≥ 16 мм² (Cu)	Пожар, отказ двигателя
Номинал предохранителя	Ток двигателя × 1.3	Ложные срабатывания или повреждение проводки
Точка подключения "-"	Кузов (очищенный!) или "-" АКБ	Нестабильная работа, искрение

После монтажа проверьте падение напряжения под нагрузкой (должно быть ≤ 0.5В на всей цепи) и надежность изоляции. Регулярно очищайте клеммы от окислов – высокий пусковой ток быстро выявляет слабые контакты.

Монтаж блока управления и пульта гидроборта

Блок управления устанавливается в защищенном месте кабины (часто под панелью приборов или сиденьем), исключающем прямое воздействие влаги и вибрации. Крепление выполняется жестко через штатные отверстия корпуса, подключение питания – напрямую к аккумулятору через предохранитель 15-20А с обязательным использованием реле. Силовые кабели гидронасоса прокладываются отдельно от штатной проводки, избегая зон высоких температур и подвижных элементов.

Пульт управления фиксируется в зоне удобного доступа водителя (на центральной консоли или торпедо). Кабель пульта протягивается через технологические отверстия салона с защитой гофротрубкой в местах контакта с металлом. Коннекторы тщательно изолируются от окисления, проверяется отсутствие натяжения проводов при повороте руля и переключении передач.

Ключевые нюансы и риски

• Коррозия контактов: Незаизолированные соединения в подкапотном пространстве быстро окисляются. Обязательна обработка токопроводящей смазкой.
• Помехи в электросистеме: При параллельной прокладке с датчиками ЭБУ возможны сбои двигателя. Требуется экранирование или расстояние 20+ см.
• Вода в разъемах: Пульт у лобового стекла часто подвержен конденсату. Герметизация корпуса кнопок – обязательна.

Ошибка	Последствие	Профилактика
Слабый крепеж блока	Обрыв проводов от вибрации	Контроль затяжки через 500 км пробега
Прямое подключение без реле	Оплавление контактов замка зажигания	Использование силового реле 30-40А
Перегиб кабеля пульта	Замыкание жил	Радиус изгиба ≥ 5 см

1. Проверьте напряжение на клеммах блока при работающем двигателе: падение ниже 12В требует усиления проводки.
2. Протестируйте срабатывание гидроборта до окончательной фиксации всех элементов – проще исправить ошибки.
3. Загерметизируйте места ввода проводов в кабину термоусадкой с клеевым слоем.

Подключение контрольных датчиков и предохранителей

Электрическая часть установки гидробортов требует особой внимательности: неправильное подключение датчиков или ошибки в выборе предохранителей приводят к коротким замыканиям, выходу из строя блока управления и даже возгоранию проводки. Обязательно используйте схему, рекомендованную производителем гидроподъемника, и сверяйте цветовую маркировку проводов на каждом этапе – отклонения могут спровоцировать сбои в работе всей системы.

Силовой кабель от АКБ подключайте через отдельный предохранитель-держатель, размещенный максимально близко к аккумуляторной клемме (рекомендуемое сечение провода – не менее 4 мм²). Устанавливайте предохранитель номиналом, строго соответствующим пиковой нагрузке электродвигателя гидросистемы (обычно 40-80А), – занижение вызовет постоянные перегорания, а завышение не защитит цепь при КЗ.

Ключевые узлы и типовые ошибки

При коммутации датчиков и реле избегайте распространенных проблем:

• Датчики положения борта (концевые выключатели) – крепите только на неподвижные части кузова, защищая гофрой от влаги и грязи. Ошибка: монтаж на подвижные элементы гидроцилиндра вызывает перетирание кабеля.
• Блок управления – подключайте после монтажа всех датчиков. Нарушение последовательности инициализации ведет к сбоям калибровки.
• Предохранители вторичных цепей (контроль панели, подсветка) – используйте номинал 5-10А. Запрещено объединять их с цепью стартера или печки!

Компонент	Риск при ошибке подключения	Метод проверки
Датчик перегрузки	Отсутствие защиты от заклинивания борта	Имитация блокировки механизма при подъеме
Реле времени	Самопроизвольное отключение гидромотора	Замер продолжительности цикла тестером
Предохранитель main power	Оплавление проводки у АКБ	Визуальный контроль нагрева кабеля под нагрузкой

Обязательно тестируйте работу аварийной остановки и датчиков сразу после подключения – нажмите кнопку экстренного отключения при поднятом борту и убедитесь в мгновенной блокировке мотора. Проверьте срабатывание концевых выключателей в крайних положениях платформы: недоподъем или переподъем создают опасные нагрузки на раму.

При укладке жгутов избегайте натяжения и пересечения с острыми кромками кузова – вибрация Газели быстро повреждает изоляцию. Все соединения пропаивайте и изолируйте термоусадкой, скрутки недопустимы!

Фиксация и защита проводки от вибрации

При монтаже гидробортов проводка подвергается постоянным вибрационным нагрузкам, что без должной фиксации приводит к перетиранию изоляции, обрыву контактов и коротким замыканиям. Особенно критично это в местах перехода между подвижной платформой борта и стационарной частью кузова Газели.

Игнорирование виброзащиты резко сокращает срок службы электросистемы гидроподъемника, провоцируя отказы в работе привода или датчиков положения. Концентрация механического напряжения на точках крепления усугубляет проблему при движении по неровным дорогам.

Ключевые решения и риски

Обязательные меры фиксации:

• Крепление жгутов пластиковыми хомутами через каждые 15-20 см с демпферными прокладками под точками контакта
• Использование гофротрубок в зонах трения о металл (стойки, шарниры, кромки кузова)
• Петлеобразные запасы проводов (диаметр 5-8 см) у подвижных узлов для компенсации вибрации

Типичные ошибки:

1. Жесткая натяжка кабелей между кузовом и гидробортом
2. Применение металлических стяжек без изоляционных вставок
3. Отсутствие защиты в местах прохода через технологические отверстия

Материал	Назначение	Риск замены
Термоусадка с клеевой основой	Герметизация соединений	Проникновение влаги в скрутки
Виниловые демпферные клипсы	Крепление к кузову	Дребезжание и перелом жил

Особое внимание уделите месту подключения к АКБ: незафиксированный плюсовой провод при касании кузова вызывает возгорание. Обязательно используйте двойную изоляцию и диэлектрические держатели на клеммах.

Настройка концевых выключателей хода платформы

Корректная регулировка концевых выключателей (концевиков) критична для безопасной работы гидроборта. Эти элементы автоматически останавливают движение платформы при достижении крайних положений ("верх" и "низ"), предотвращая перегрузку гидравлики и механические повреждения. Неверная настройка приводит к ударам платформы о раму или преждевременному отключению гидронасоса.

Процесс требует точной фиксации положения платформы в момент срабатывания. Концевики монтируются на неподвижную часть конструкции (чаще – раму кузова), а их активаторы (кулачки или рычаги) – на подвижную балку подъемника. Регулировка осуществляется путем перемещения концевиков вдоль направляющих после ослабления крепежных болтов.

Последовательность регулировки

1. Подготовка: Отключите гидросистему от питания. Вручную поднимите/опустите платформу до нужных крайних точек, используя сервисный режим насоса (если предусмотрен) или стравив давление.
2. Регулировка нижнего положения:
   • Опустите платформу в физическое положение полного прилегания к кузову.
   • Ослабьте крепление концевика "низ".
   • Переместите выключатель так, чтобы его активатор нажал кнопку/рычаг, а контакты разомкнулись (сигнал "стоп"). Зафиксируйте болты.
3. Регулировка верхнего положения:
   • Поднимите платформу до безопасного верхнего уровня (без касания упоров!).
   • Аналогично переместите концевик "верх" до срабатывания и размыкания цепи. Затяните крепеж.
4. Проверка:
   • Включите питание. Циклируйте платформу 3-5 раз, контролируя точку остановки вверху/внизу.
   • Убедитесь в отсутствии ударов, просадки или недовода платформы на 3-5 мм до жестких упоров.

Типичные проблемы и решения

Проблема	Причина	Решение
Платформа не останавливается вверху/внизу	Сбита регулировка, неисправен концевик, обрыв проводов	Проверить цепь тестером, перерегулировать, заменить датчик
Преждевременное срабатывание (недовод)	Концевик установлен слишком близко к активатору	Сдвинуть выключатель по направлению движения платформы
Удар платформы об упоры	Концевик установлен далеко, загрязнение контактов	Сдвинуть выключатель НАВСТРЕЧУ движению, очистить контакты
Срабатывание с задержкой	Износ или деформация активатора, люфт креплений	Заменить активатор, подтянуть крепежные элементы

Важно: После регулировки защитите контакты концевиков от влаги и грязи (диэлектрическая смазка, термоусадка). Регулярно проверяйте надежность фиксации – вибрации при эксплуатации могут сбивать настройки. При частых сбоях проверьте целостность проводки к блоку управления гидроприводом.

Первичная заправка гидросистемы маслом

Заправку гидравлической системы маслом проводят только после полной сборки всех контуров и проверки герметичности соединений. Используйте исключительно рекомендованные производителем гидробортов типы масел (чаще всего ISO VG 32 или 46), так как несоответствие вязкости или класса качества вызывает преждевременный износ насоса и клапанов.

Объем масла рассчитывается индивидуально по длине гидроцилиндров и емкости гидробака (стандартно 5-8 литров для Газели). Заливку выполняйте через фильтр-воронку во избежание попадания твердых частиц. Контролируйте уровень по меткам на гидробаке – оптимально заполнение на ¾ объема при полностью убранных гидроцилиндрах.

Ключевые этапы и особенности

1. Предварительная прокачка насоса:
   Перед запуском ДВС отсоедините напорную магистраль от распределителя, погрузите ее в чистую емкость с маслом. Вращайте вал насоса вручную (ключом за шлицы) до появления устойчивой струи без пузырей.
2. Удаление воздуха из цилиндров:
   При полностью опущенных бортах ослабьте штуцера на гидроцилиндрах. Запустите двигатель на холостом ходу, последовательно поднимайте/опускайте каждый борт на 10-15 см, удерживая 3 секунды. Затягивайте штуцера при появлении масла без пены.

• Типичные ошибки:
  • Использование моторного/трансмиссионного масла вместо гидравлического
  • Запуск насоса "в сухую" (приводит к заклиниванию)
  • Неполное удаление воздуха (вызывает рывки бортов и перегрев масла)

Параметр	Норма	Последствия отклонения
Давление в системе (ХХ)	12-16 МПа	Стук клапанов (низкое), течи сальников (высокое)
Температура масла	40-60°C	Падение КПД >70°C, загустение <0°C

После первичного заполнения дайте системе поработать 10-15 минут в режиме холостого хода. Проверьте отсутствие течей на шлангах и соединениях, повторно измерьте уровень масла (возможна усадка из-за заполнения магистралей). При появлении эмульсии (белесые разводы на щупе) немедленно замените масло – это признак попадания воды.

Прокачка гидравлики: удаление воздушных пробок

Воздушные пробки в гидросистеме бортов Газели приводят к снижению давления, рывкам платформы при подъеме/опускании и преждевременному износу насоса. Обязательная прокачка требуется после монтажа гидробортов, замены шлангов или ремонта цилиндров. Игнорирование процедуры вызовет перегрев масла и выход компонентов из строя.

Для работы потребуются: чистая тара, свежее гидравлическое масло (тип указан в инструкции насоса), ветошь, набор ключей. Перед началом проверьте герметичность всех соединений и уровень масла в бачке (должен быть на 3/4 объема). Работу выполняйте на ровной площадке с заглушенным двигателем.

Последовательность действий

1. Подготовка: Очистите зоны вокруг заливной горловины бачка и прокачных штуцеров на цилиндрах от грязи.
2. Идентификация точек: Найдите прокачные клапаны (обычно на гидроцилиндрах у штоков).
3. Начало прокачки:
   • Снимите колпачки со штуцеров
   • Наденьте прозрачные трубки от штуцеров в тару
4. Удаление воздуха:
   1. Попросите помощника плавно качать рукоять гидроборта
   2. Откручивайте штуцер на ½ оборота при подъеме платформы
   3. Затягивайте штуцер при опускании
5. Контроль: Повторяйте пункт 4, пока в трубке не исчезнут пузырьки воздуха, и не пойдет чистое масло.

Критические нюансы: Прокачивайте цилиндры поочередно, начиная с ближнего к насосу. Следите за уровнем масла – доливайте сразу при снижении! Не допускайте полного опустошения бачка – это введет новую порцию воздуха.

Ошибка	Последствие	Профилактика
Прокачка при работающем двигателе	Завоздушивание через насос	Только ручная качка
Использование загрязненного масла	Задиры в цилиндрах	Фильтрация масла через марлю
Слабый контакт трубок на штуцере	Подсос воздуха	Проверка герметичности соединения

После прокачки всех цилиндров дайте системе поработать вхолостую (10 циклов подъем-спуск). Проверьте отсутствие течей и плавность хода. При появлении пены в бачке сделайте перерыв на 1-2 часа для выхода микро-пузырьков, затем повторите прокачку.

Проверка герметичности соединений под нагрузкой

После монтажа гидробортов критически важно проверить герметичность всех соединений гидросистемы под реальным рабочим давлением. Статическая проверка на стоящем автомобиле не выявляет микротрещины и неплотности, проявляющиеся только при вибрации и гидроударах во время работы.

Запустите двигатель и активируйте гидроборты в режиме максимальной нагрузки (с грузом на платформе). Удерживайте кнопку подъема/опускания 5-7 циклов, создавая пиковое давление в системе – это провоцирует протечки в слабых точках. Особое внимание уделите местам соединений:

Ключевые точки контроля

• Резьбовые фитинги гидроцилиндров – капли масла на штоках или под гайками
• Уплотнения поршней – масляные потоки по корпусу цилиндра при движении
• Стыки высоконапорных рукавов – вздутие оплетки или "потение" в зоне обжимных муфт
• Монтажные места распределителя – подтеки на крепежных болтах
• Соединения бака и фильтра – пузырение жидкости в местах стыков

Обнаруженные протечки устраняйте немедленно: подтяните фитинги динамометрическим ключом (с соблюдением момента, указанного в инструкции к гидрооборудованию), замените деформированные уплотнительные кольца или поврежденные рукава. Повторную проверку проводите после каждого вмешательства.

Тип дефекта	Опасность	Метод устранения
Капельная течь фитингов	Постепенная потеря масла, завоздушивание	Докрутка ключом с контролем момента
Потение рукавов	Разрыв магистрали при нагрузке	Замена рукава в сборе
Течь через уплотнение цилиндра	Падение КПД, загрязнение штока	Переборка цилиндра с заменой манжет

Игнорирование проверки под нагрузкой приводит к попаданию воздуха в систему (характерные рывки при работе), перегреву масла из-за падения уровня и критическому износу насоса. Контролируйте состояние соединений каждые 500 км пробега – вибрации Газели ускоряют ослабление крепежа.

Тестовый подъем платформы без нагрузки

После завершения монтажа гидроборта и заполнения системы рабочей жидкостью проводится обязательный тестовый подъем пустой платформы. Эта операция выполняется до установки бортов или тента и перед любыми нагрузочными испытаниями. Основная цель – проверить базовую работоспособность гидравлической системы, герметичность соединений и правильность геометрии подъема/опускания без риска повреждения кузова или груза.

Подъем осуществляется на минимально необходимой высоте (обычно 10-15 см от земли) с обязательной фиксацией платформы в верхнем положении стопорными устройствами (если они предусмотрены конструкцией). Внимание сосредотачивается на синхронности работы гидроцилиндров, отсутствии перекосов платформы, посторонних шумов в насосе или гидроцилиндрах, а также на визуальном контроле всех шлангов, фитингов и цилиндров на предмет течей масла.

Ключевые этапы и параметры контроля

Проверка включает следующие обязательные действия:

• Плавность хода: Отсутствие рывков, подергиваний или заеданий при подъеме и опускании. Движение должно быть равномерным по всей траектории.
• Синхронность цилиндров: Концы платформы (левый/правый) поднимаются и опускаются строго одновременно. Перекос более 3-5 мм по высоте между сторонами требует немедленной диагностики и регулировки.
• Рабочее давление: Контроль давления в системе манометром (если установлен) или оценка нагрузки на двигатель/аккумулятор. Аномально высокое давление указывает на заклинивание или неправильную установку.
• Герметичность: Тщательный осмотр мест соединений шлангов, поршней цилиндров, корпуса насосной станции и гидрораспределителя. Даже незначительные капли масла недопустимы.
• Работа стопоров: Проверка надежности фиксации платформы в поднятом положении механическими стопорами (при их наличии) и удержания высоты гидравликой при выключенном двигателе в течение 5-10 минут.

Типичные проблемы при тестовом подъеме без нагрузки и их возможные причины:

Проблема	Вероятная причина
Перекос платформы	Несинхронная работа цилиндров, воздух в гидросистеме, механическое задевание элементов конструкции, деформация рамы или креплений гидроборта.
Рывки при движении	Воздух в гидросистеме ("завоздушивание"), низкий уровень масла, загрязнение фильтра или рабочей жидкости, неисправность насоса.
Течь гидравлической жидкости	Недотянутые или поврежденные фитинги, изношенные/поврежденные уплотнения цилиндров, микротрещины в шлангах, дефект резервуара или распределителя.
Медленный подъем/опускание	Низкий уровень масла, забитый фильтр, недостаточная производительность насоса (несоответствие модели), слишком вязкое масло или воздух в системе.
Не фиксируется в поднятом положении	Неисправность или неправильная регулировка механических стопоров, утечка в гидрораспределителе (протекает золотник), утечка в цилиндрах.

Важно: Устранение любых выявленных неполадок (особенно течей и перекосов) является обязательным условием перед переходом к испытаниям под нагрузкой и эксплуатации гидроборта. Игнорирование проблем на этапе тестового подъема без нагрузки приводит к ускоренному износу, поломкам и создает аварийные ситуации при дальнейшем использовании.

Контроль уровня масла после первого цикла работы

После запуска гидробортов и завершения первого рабочего цикла (подъем-опускание платформы 5-7 раз под нагрузкой) двигатель глушится немедленно. Требуется выждать 2-3 минуты для стекания масла в картер перед проверкой щупом. Игнорирование паузы приводит к ложным показаниям.

Щуп извлекается насухо протирается чистой ветошью без ворса. Повторное погружение выполняется до упора без закручивания. Минимальный уровень должен находиться между метками MIN/MAX, предпочтительно в верхней трети зоны. Падение ниже MIN сигнализирует о недоливе или утечке.

Критические нюансы при проверке

Температурный фактор: Замер осуществляется на остывшей гидравлике (до +40°C). Нагретое масло расширяется и искажает реальный объем.

Тип жидкости: Используется только рекомендованное производителем масло (например, Dexron III или специализированные гидравлические жидкости). Смешивание составов провоцирует вспенивание и ложное превышение уровня.

1. Контроль герметичности соединений:
   • Осмотр сальников штоков на подтекание
   • Проверка затяжки гидрошлангов у насосной станции
   • Анализ состояния уплотнителей клапанных блоков
2. Диагностика последствий недолива:

   Симптом	Риск
   Воздушные пробки в магистралях	Рывки при подъеме, кавитация насоса
   Перегрев гидравлики свыше +80°C	Деградация уплотнений, потеря вязкости

Важно: Долив производится мелкими порциями через фильтр-воронку. Превышение уровня MAX вызывает избыточное давление и выдавливание сальников при тепловом расширении.

Работа с креном: выравнивание платформы при подъеме

Основная проблема при подъеме гидробортов на Газель – риск перекоса платформы из-за неравномерного распределения груза или разницы в производительности гидроцилиндров. Даже небольшой крен (3-5°) создает опасную нагрузку на раму и механизмы, увеличивая износ петель и риск самопроизвольного опускания секций.

Критически важно контролировать синхронность подъема обеих сторон. Без этого возникают перекосы крепежных элементов, деформация каркаса гидроборта, а в крайних случаях – заклинивание платформы в полуподнятом положении. Особенно заметен крен при работе на неровном покрытии или при частичной загрузке кузова.

Способы компенсации и подводные камни

Для минимизации перекосов применяют:

• Ручную регулировку скорости через раздельные клапаны на гидрораспределителе. Требует опыта: оператор визуально оценивает угол и притормаживает опережающую сторону.
• Автоматические синхронизаторы потока в гидросистеме. Нюанс: чувствительны к загрязнению масла – при засорении дросселей одна секция начинает "отставать".

Типичные ошибки при эксплуатации:

Ошибка	Последствие
Игнорирование проверки уровня масла	Завоздушивание системы, рывки при подъеме
Перегруз секции у кабины	Усиленный крен вперед из-за разницы плеч нагрузки
Неравномерное затягивание крепежа	Постепенное увеличение перекоса в процессе эксплуатации

Важно: При постоянном крене в одну сторону проверьте:

1. Геометрию рамы (после ДТП или перегрузок)
2. Состояние уплотнений гидроцилиндров – течь масла снижает КПД
3. Длину гидролиний – разница свыше 15 см нарушает синхронность

Установка блокираторов для безопасной погрузки

Блокираторы (противооткатные упоры) – обязательный элемент при работе гидробортов, предотвращающий самопроизвольное движение автомобиля во время погрузки/разгрузки. Их отсутствие или неправильное применение создает прямую угрозу безопасности персонала и рискует повредить технику при внезапном откате кузова.

Даже на ровной площадке инерция груза, вибрации от погрузчика или гидравлики могут вызвать неконтролируемое смещение автомобиля. Особенно критична установка блокираторов при работе на уклонах, где риск отката максимален.

Ключевые аспекты монтажа и эксплуатации

Выбор типа блокиратора зависит от условий эксплуатации Газели:

• Клиновые упоры: Стандартное решение для ровных площадок. Требуют ручной установки под каждое колесо перед началом работ.
• Автоматические системы (AIR STOP): Интегрируются в пневмосистему тормозов. Активируются дистанционно при подъеме гидроборта, блокируя колеса без участия водителя.
• Механические фиксаторы рессор: Жестко стопорят подвеску, исключая раскачку кузова. Устанавливаются стационарно на раму.

Основные ошибки при установке:

1. Недостаточное количество упоров: Минимум два устройства (под колеса одной оси), предпочтительно – четыре.
2. Неправильный подбор размера: Упор должен перекрывать не менее 1/4 высоты профиля шины.
3. Игнорирование поверхности: На рыхлом грунте, льду или снегу стандартные клинья неэффективны – требуются модели с шипами или увеличенной площадью контакта.
4. Проверка сцепления: Перед подъемом гидроборта убедитесь, что упоры плотно прилегают к колесам и не сместились.

Тип блокиратора	Преимущества	Недостатки
Клиновой (резиновый/металл)	Низкая стоимость, простота использования	Требует ручной установки, риск забыть снять
Автоматический (пневмо)	Мгновенное срабатывание, исключение "человеческого фактора"	Высокая цена, сложный монтаж, зависимость от давления в системе
Рессорный фиксатор	Надежная блокировка подвески, стационарная установка	Не препятствует откату при спущенных шинах, ограниченный ход рессоры

Обязательно проводите инструктаж персонала по правилам установки блокираторов перед каждой погрузочной операцией. Регулярно проверяйте их состояние: износ протектора, целостность креплений (для автоматических систем), отсутствие деформаций.

Регулировка ограничителей высоты подъема

Ограничители высоты подъема гидроборта – критически важные элементы безопасности, предотвращающие перегрузку гидравлики и контакт платформы с кузовом или тентом автомобиля. Их корректная настройка гарантирует сохранность механизма при максимальном подъеме и исключает деформацию конструктивных элементов.

Процедура регулировки требует строгого соблюдения технических параметров, указанных производителем гидроборта. Неправильная калибровка приводит к ускоренному износу цилиндров, протечкам гидравлической жидкости и риску повреждения груза при резкой остановке платформы.

Алгоритм настройки и ключевые моменты

Основные этапы регулировки:

1. Зафиксировать автомобиль на ровной поверхности противооткатными упорами, поднять платформу на максимальную высоту без нагрузки
2. Ослабить контргайку на регулировочном винте концевика (расположен на гидроцилиндре или раме)
3. Плавно вращать винт до момента касания штока цилиндра с упором при рабочем ходе
4. Проверить ход платформы: зазор между бортом и кузовом в верхней точке должен составлять 20-30 мм
5. Затянуть контргайку с усилием 45-50 Н·м, используя динамометрический ключ

Типичные ошибки:

• Пренебрежение калибровкой под нагрузкой – регулировку проводят как в пустом, так и в загруженном состоянии (до 70% от максимальной грузоподъемности)
• Использование несоответствующего инструмента – приводит к срыву резьбы регулировочного узла
• Игнорирование проверки срабатывания концевиков после регулировки – требует 5-10 тестовых циклов "подъем-спуск"

Контрольные параметры после настройки:

Параметр	Нормативное значение	Последствия нарушения
Скорость срабатывания концевика	0.8-1.2 сек до полной остановки	Ударные нагрузки на раму
Точность остановки	±3 мм от заданной высоты	Затирание уплотнителей
Усилие затяжки контргайки	45-50 Н·м	Самопроизвольное откручивание

Обязательная финальная проверка: тестирование при отрицательных температурах (до -25°C), когда вязкость гидравлического масла повышается. Провал этого теста указывает на необходимость увеличения рабочего зазора на 2-3 мм.

Скрытые места коррозии после установки: контроль

Монтаж гидробортов нарушает целостность заводского лакокрасочного покрытия кузова Газели, создавая уязвимые зоны для очагов ржавчины. Особую опасность представляют участки, недоступные для быстрого визуального осмотра, где скапливается влага и агрессивные реагенты.

Игнорирование скрытой коррозии приводит к критическому ослаблению металла в зонах крепления гидробортов, деформации порогов и дорогостоящему ремонту. Регулярный контроль обязателен для сохранения ресурса кузова и безопасности эксплуатации.

Критические точки для мониторинга

• Внутренние полости порогов – влага проникает через технологические отверстия при монтаже кронштейнов
• Стыки между кронштейнами и кузовом – микрощели под крепежными пластинами
• Обратная сторона усилителей – пространство между приваренными пластинами и кузовом
• Дренажные каналы – забиваются грязью после установки, провоцируя застой воды
• Зоны контакта уплотнителей – под резиновыми прокладками гидробортов

Методы выявления скрытой коррозии:

1. Простукивание металла неопреновым молотком – глухой звук указывает на отслоение покрытия
2. Использование эндоскопа для осмотра замкнутых полостей через дренажные отверстия
3. Контроль толщины ЛКП толщиномером – резкие перепады значений сигнализируют о коррозии под слоем краски
4. Проверка состояния крепежных болтов – рыжие подтеки на резьбе

Периодичность	Действия	Инструменты
Каждые 2 недели	Визуальный осмотр стыков, проверка дренажей	Фонарь, зеркало на штанге
Перед зимним сезоном	Контроль толщины ЛКП, эндоскопия полостей	Толщиномер, эндоскоп
После экстремальной эксплуатации	Демонтаж уплотнителей, чистка дренажей	Щетки, воздушный компрессор

Профилактические меры: обработка скрытых полостей воском-модификатором после монтажа, установка пластиковых заглушек в технологические отверстия, регулярная промывка порогов под давлением с последующей просушкой сжатым воздухом.

Ошибки балансировки и перекосы платформы

Неправильное распределение веса гидроборта относительно оси кузова – частая и критическая ошибка. Смещение центра тяжести вперед или назад создает избыточную нагрузку на переднюю или заднюю подвеску, ускоряя износ рессор, амортизаторов и шин. Это также негативно влияет на управляемость, особенно при маневрах или резком торможении, повышая риск заноса.

Перекосы платформы при монтаже возникают из-за неверных замеров, деформации рамы или некачественных крепежных элементов. Даже небольшой уклон в поперечной или продольной плоскости приводит к неравномерному открытию/закрытию секций гидроборта, их заклиниванию, повышенному износу петель и гидроцилиндров. Платформа, установленная с перекосом, создает постоянное напряжение в силовой структуре кузова, провоцируя усталостные трещины металла.

Ключевые проблемы и последствия

Основные ошибки, вызывающие дисбаланс и перекосы:

• Игнорирование замеров рамы: Монтаж без предварительного контроля геометрии рамы штангенциркулем или лазерным уровнем.
• Экономия на крепеже: Использование нештатных болтов или старых, ослабленных метизов вместо сертифицированных высокопрочных.
• Неправильная центровка: Крепление платформы "на глаз", без выверки симметрии относительно продольной оси автомобиля и контрольных точек.
• Пренебрежение усилителями: Отказ от установки дополнительных усилительных накладок или косынок в точках крепления к раме, особенно при работе с изношенными шасси.

Последствия дисбаланса и перекосов проявляются быстро:

1. Вибрация кузова на скорости, дребезжание элементов гидроборта.
2. Неравномерный износ протектора шин (пилообразный износ, "проплешины").
3. Подтекание гидравлической жидкости из-за перегруженных цилиндров.
4. Деформация рамы или точек крепления платформы.
5. Самопроизвольное опускание или "подклинивание" секций гидроборта при работе.

Признак проблемы	Возможная причина	Рекомендуемое действие
Автомобиль "козлит" на неровностях	Смещение центра тяжести к задней оси	Проверить развесовку, при необходимости сместить платформу вперед
Гидроборт открывается рывками	Поперечный перекос платформы	Выверить горизонтальность по лазерному уровню, откорректировать
Посторонний скрип в петлях	Нарушение соосности петель из-за продольного уклона	Проверить геометрию рамы, установить компенсационные шайбы

Чрезмерная вибрация при работе: поиск причин

Чрезмерная вибрация гидроборта на Газели не только снижает комфорт эксплуатации, но и сигнализирует о потенциальных неисправностях, угрожающих целостности креплений, гидравлики или кузова. Игнорирование этой проблемы приводит к ускоренному износу узлов и риску полного выхода оборудования из строя.

Поиск источника вибрации требует системного подхода, начиная с проверки самых очевидных и легко устранимых причин перед переходом к сложной диагностике. Необходимо последовательно исключать факторы, воздействующие на систему при подъеме/опускании платформы и в статичном положении под нагрузкой.

Основные причины и методы проверки

Ключевые направления диагностики:

• Дисбаланс платформы: Перекос из-за неравномерной нагрузки, деформации рамы борта или неправильного монтажа. Проверка: визуальный осмотр зазоров, тест работы с эталонным грузом.
• Люфты в креплениях: Ослабление болтовых соединений кронштейнов гидроцилиндров или рамы к кузову. Проверка: затяжка с контролем момента (динамометрическим ключом), поиск трещин в металле.
• Проблемы гидросистемы:
  • Завоздушивание (характерный "вой" или рывки) – прокачка контура.
  • Износ/засор гидроцилиндров или насоса – проверка плавности хода штока, тест давления.
  • Утечки рабочей жидкости – осмотр шлангов, соединений, сальников.
• Дефекты опорных элементов: Разрушение сайлент-блоков, подшипников шарниров, износ втулок. Проверка: покачивание платформы вручную (при выключенной гидросистеме) на предмет стуков и нештатных перемещений.
• Резонанс: Совпадение частоты работы насоса с собственной частотой элементов кузова или креплений. Проверка: изменение оборотов двигателя, применение виброгасящих прокладок.

Тип вибрации	Возможная причина	Экспресс-проверка
Вибрация только при подъеме/опускании	Завоздушивание, износ насоса, дисбаланс	Прокачка системы, визуальный осмотр траектории подъема
Вибрация под нагрузкой (статично)	Люфты креплений, деформация платформы	Контроль затяжки болтов, замер геометрии рамы
Постоянная вибрация + шум	Дефекты опор (сайлент-блоки, подшипники), резонанс	Ручная проверка шарниров, тест на разных оборотах ДВС

Важно: Начинайте диагностику с исключения перекоса и проверки крепежа – это самые частые и легко устранимые причины. Используйте только рекомендованные производителем моменты затяжки и допускаемые нагрузки. При подозрении на дефекты гидрокомпонентов или силовой конструкции рассы обратитесь к специалистам.

Слабые точки крепления рамы к кузову Газели

При монтаже гидробортов критически важно оценить состояние рамы и точек её соединения с кузовом. Нагрузки от подъемного оборудования многократно усиливают вибрационное воздействие на крепежные узлы, что провоцирует ускоренное развитие усталостных процессов в металле.

Наиболее уязвимыми участками традиционно выступают задние кронштейны крепления рамы к лонжеронам кузова. Конструктивная особенность Газели – использование относительно тонкого металла (2-3 мм) в зонах сварных соединений кронштейнов с лонжеронами. Сочетание коррозии и циклических нагрузок ведет к образованию трещин по периметру сварных швов.

Ключевые проблемные зоны

Элемент конструкции	Типовые дефекты	Риски при установке гидробортов
Задние кронштейны крепления рамы	Коррозия внутренних полостей, трещины в местах приварки к лонжеронам	Отрыв кронштейна при динамических нагрузках, деформация лонжеронов
Заклепочные соединения рамы с поперечинами	Разрушение заклепок, люфт в соединениях	Смещение геометрии рамы, концентрация напряжений в зонах крепления гидробортов
Передние опоры рамы (зона подрамника)	Усталостные трещины в местах крепления к кузову	Прогиб рамы при подъеме груженого борта, нарушение углов установки колес

Обязательные меры профилактики: Перед установкой гидробортов проведите тщательную дефектовку рамы с применением магнитопорошкового контроля. Усильте проблемные участки накладными косынками толщиной от 4 мм. Замените штатные заклепки на высокопрочные болты с контргайками. Нанесите антикоррозийное покрытие на все модифицированные зоны.

Профилактика протечек в гидросистеме зимой

Зимой гидросистема гидробортов Газели подвергается повышенным нагрузкам из-за резкого снижения температуры. Низкие температуры приводят к потере эластичности резиновых уплотнений, увеличению вязкости гидравлического масла и образованию конденсата в расширительном бачке. Эти факторы провоцируют течи в соединениях, сальниках цилиндров и местах крепления шлангов.

Профилактические меры перед зимним сезоном критически важны для предотвращения аварийных ситуаций. Невыполнение подготовки чревато разгерметизацией магистралей, выходом из строя насоса, заклиниванием гидроцилиндров и длительным простоем техники. Особое внимание уделяется выбору материалов и контролю состояния узлов.

Ключевые профилактические мероприятия

Подбор компонентов и материалов:

• Замена стандартных уплотнений на морозостойкие (материалы NBR или FKM с температурным диапазоном до -40°C)
• Переход на зимнее гидравлическое масло с индексом вязкости ISO VG 32 вместо летнего ISO VG 46
• Использование армированных шлангов высокого давления с тефлоновой оплёткой

Техническое обслуживание системы:

1. Проверка момента затяжки всех резьбовых соединений (фитинги, крепления насоса, гидрораспределителя)
2. Очистка дренажных отверстий гидробака для предотвращения скопления конденсата
3. Контроль состояния штоков цилиндров: удаление коррозии, замена повреждённых сальников

Параметр	Летний режим	Зимний режим
Тип масла	ISO VG 46	ISO VG 32
Частота проверки уплотнений	1 раз в 3 месяца	Ежемесячно
Допустимая температура запуска	До -10°C	До -30°C (с предварительным прогревом)

Обязательные процедуры при эксплуатации ниже -20°C: предпусковой прогрев масла в баке строительным феном, работа на холостом ходу 5-7 минут перед нагрузкой. После окончания смены – полный цикл опускания/подъёма бортов для вытеснения конденсата из штоковых полостей цилиндров.

Обслуживание шарниров и подшипников – периодичность

Регулярная проверка и смазка шарниров гидроборта (карданных крестовин, цапф подъёмного механизма) и подшипников (опорных подшипников платформы, роликов направляющих) – критически важная процедура для предотвращения заклинивания, ускоренного износа и выхода узлов из строя. Несвоевременное обслуживание приводит к перекосу платформы при подъёме/опускании, появлению посторонних скрипов, стуков и резкому снижению грузоподъёмности.

Рекомендуемая периодичность обслуживания напрямую зависит от интенсивности эксплуатации гидроборта и условий окружающей среды. Для среднестатистического коммерческого использования (ежедневные циклы подъёма/опускания) базовый интервал составляет каждые 5 000 – 7 000 км пробега или раз в 3 месяца, в зависимости от того, что наступит раньше. При работе в экстремальных условиях (частые перегрузки, постоянная перевозка сыпучих/абразивных материалов, эксплуатация зимой при контакте с реагентами) интервал сокращается до 2 000 – 3 000 км или ежемесячно.

Ключевые узлы и процедуры обслуживания

Основное внимание уделяется следующим точкам:

• Карданные шарниры гидроцилиндра: Очистка от грязи, проверка люфта, смазка через пресс-маслёнки до выхода свежей смазки из уплотнений (использовать только рекомендованную производителем консистентную смазку, обычно типа NLGI 2).
• Оси и цапфы подъёмного механизма: Визуальный осмотр на предмет коррозии, зачистка очагов ржавчины, смазка трущихся поверхностей.
• Опорные подшипники платформы: Проверка плавности вращения, отсутствия заеданий и посторонних шумов. При наличии каналов смазки – нагнетание смазки до появления излишков.
• Ролики направляющих: Очистка рельсов от налипшей грязи и песка, смазка оси ролика и его контактной поверхности с направляющей.

Подводные камни:

• Игнорирование смазочных каналов: Многие узлы имеют скрытые пресс-маслёнки. Неполная прокачка смазки не вытесняет старую загустевшую смазку и влагу, оставляя очаги коррозии внутри.
• Несовместимость смазок: Смешивание разных типов смазок (например, литиевой и кальциевой) может привести к их расслоению и потере защитных свойств. Требуется полная очистка узла перед заменой типа смазки.
• Избыток смазки: Чрезмерное нагнетание смазки под высоким давлением может повредить сальники и пыльники, открыв путь воде и абразивам.
• Пропуск диагностики: Обслуживание не должно сводиться только к смазке. Обязательна проверка на люфты, деформации, трещины в металле и износ уплотнений. Начальные стадии разрушения подшипника или шарнира часто можно выявить только при ручном проворачивании/покачивании узла.

Признаки необходимости внепланового обслуживания:

1. Появление скрипа, хруста или щелчков при работе гидроборта.
2. Заметное подклинивание или рывки при подъеме/опускании платформы.
3. Видимая коррозия на шарнирах или осях, следы вытекания засохшей/старой смазки.
4. Появление люфта в соединениях при ручной проверке (покачивание элементов).

Замена гидравлической жидкости: сроки и регламент

Своевременная замена жидкости в гидросистеме бортов Газели напрямую влияет на ресурс насоса, цилиндров и уплотнений. Игнорирование регламента приводит к падению КПД, перегреву, заклиниванию механизмов и дорогостоящему ремонту.

Производители рекомендуют менять жидкость каждые 60 000 км или 2 года (в зависимости от того, что наступит раньше). Однако при интенсивной эксплуатации (например, ежедневная работа с полной нагрузкой) интервал сокращают до 30 000 км или 1 года.

Критические этапы замены

1. Слив отработанной жидкости:
   • Прогрейте систему, совершив 5-7 циклов подъема/опускания платформы
   • Отключите насос от питания, открутите сливную пробку гидробака
   • Слейте жидкость в чистую емкость (обязательно наденьте защитные перчатки)
2. Промывка системы:
   • Залейте промывочную жидкость (спецсоставы типа LIQUI MOLY Hydraulic System Cleaner)
   • Прокачайте систему 3-4 раза без нагрузки
   • Полностью слейте промывку – остатки смесится с новой жидкостью и снизят ее свойства
3. Заправка и удаление воздуха:
   • Используйте жидкости стандарта Dexron III или LHM+ (проверьте требования производителя гидробортов)
   • Медленно залейте масло до метки MAX на бачке
   • Запустите насос, 10-15 раз поднимите/опустите борт до упора для удаления воздушных пробок
   • Долейте жидкость до нужного уровня после стабилизации работы

Опасные ошибки:

• Смешивание разных типов жидкостей (минеральная + синтетика вызывает образование шлама)
• Использование универсальных масел вместо специализированных гидравлических
• Неполное удаление воздуха (приводит к пене, шуму насоса и рывкам платформы)
• Пренебрежение промывкой при переходе на другой тип жидкости

Организация зимнего хранения гидроборта при минусе

Основная задача зимней консервации гидроборта – предотвращение замерзания остатков жидкости в системе. Вода, расширяясь при переходе в лед, способна разорвать гидроцилиндры, повредить уплотнения и деформировать трубопроводы. Даже минимальное количество влаги в труднодоступных полостях представляет серьезную угрозу целостности узлов при длительном простое в мороз.

Недостаточно просто слить рабочую жидкость из бака и магистралей – влага конденсируется внутри цилиндров и скапливается в нижних точках системы. Особое внимание требуется уделить гидроцилиндрам подъема/опускания платформы, так как их поршни в убранном положении оставляют полости, наиболее уязвимые для остаточной влаги.

Ключевые этапы консервации

1. Полный слив жидкости: После опускания платформы в транспортное положение, слейте гидравлическое масло/жидкость через штатные сливные пробки бака и гидрораспределителя. Прокачайте систему кратковременными включениями насоса (2-3 секунды) при пустом баке для вытеснения остатков из магистралей.
2. Промывка "зимним" составом: Залейте в бак специальную низкозамерзающую промывочную жидкость (например, на спиртовой основе или авиационный керосин в смеси с ингибитором коррозии). Поднимите и опустите платформу на полный ход 5-7 раз для циркуляции жидкости по всем контурам.
3. Удаление промывочного состава: Тщательно слейте промывочную жидкость, повторяя процедуру прокачки короткими включениями насоса. Оставьте сливные пробки открытыми на 24 часа для испарения остатков.
4. Защита цилиндров: Выдвиньте штоки гидроцилиндров на 10-15 см от убранного положения. Это исключит образование "ледяных пробок" в кольцевом зазоре между штоком и гильзой.
5. Консервация металла: Обработайте неокрашенные части штоков цилиндров, кронштейнов и крепежа консервирующей смазкой (например, Литол-24 или аналогом).

Распространенные ошибки и риски

• Использование воды в системе летом: Практически гарантирует разрыв элементов зимой из-за сложности полного удаления.
• Экономия на промывке: Остатки летнего масла смешиваются с конденсатом, образуя эмульсию, которая замерзает при -10°C.
• Хранение со сложенной платформой: Приводит к коррозии штоков в зоне контакта с уплотнениями и риску примерзания.
• Игнорирование открытых сливов: Пары влаги конденсируются в герметично закрытой пустой системе.

Элемент системы	Критичная температура повреждения*	Типовая неисправность при замерзании
Гидроцилиндр (тело)	-15°C...-20°C	Трещина гильзы, деформация поршня
РВД (рукав высокого давления)	-25°C...-30°C	Расслоение оплетки, разрыв фитинга
Гидробак (сварной шов)	-20°C...-25°C	Течь по сварному соединению

*При наличии >50 мл воды в элементе

Частые поломки и методы их самостоятельного устранения

Распространённая проблема – подтекание гидравлической жидкости в местах соединений шлангов, цилиндров или насоса. Первым делом проверьте затяжку всех хомутов и фитингов, осмотрите уплотнительные кольца на цилиндрах и насосе. При обнаружении потёков замените повреждённые уплотнения, предварительно купив ремкомплект для конкретной модели гидроцилиндра.

Завоздушивание системы проявляется рывками или медленной работой бортов при подъёме/опускании. Для устранения выполните прокачку: полностью опустите платформу, откройте заправочную пробку бачка, запустите двигатель и 5-7 раз поднимите-опустите борт на холостых оборотах. Долейте жидкость до метки "MAX", контролируя выход пузырьков воздуха из бачка.

Типовые неисправности и действия

Неполный подъём/опускание:

• Проверьте уровень гидравлической жидкости (должна быть на 1,5 см ниже горловины при опущенных бортах)
• Осмотрите шланги на перегибы – устраните заломы перекладкой
• Убедитесь в отсутствии механических препятствий в направляющих платформы

Скрип/стук при работе:

1. Очистите и смажте литолом шарниры крепления цилиндров
2. Проверьте крепление кронштейнов насоса и цилиндров – подтяните болты
3. Осмотрите подшипники вала подъёмного механизма (люфт более 2 мм требует замены)

Отказ гидросистемы:

Причина	Диагностика	Решение
Сгорел предохранитель	Прозвонить цепь мультиметром	Заменить предохранитель 15А в монтажном блоке
Неисправен электроклапан	Подать 12В напрямую на контакты	Заменить клапан, предварительно проверив подключение проводов
Износ насоса	На холостых оборотах шум + вибрация	Замена насоса с промывкой гидросистемы

Юридические нюансы: внесение изменений в ПТС

Установка гидробортов на Газель классифицируется как внесение изменений в конструкцию транспортного средства согласно Техническому регламенту Таможенного союза "О безопасности колесных ТС" (ТР ТС 018/2011). Это требует обязательной сертификации и последующего обновления данных в ПТС через подразделение ГИБДД. Без официального оформления эксплуатация автомобиля считается незаконной.

Отсутствие отметки в ПТС о внесенных изменениях влечет административную ответственность по ст. 12.5 КоАП РФ (штраф до 500 руб. с запретом эксплуатации ТС). Дополнительно возникают проблемы при прохождении техосмотра, оформлении страховки и в случае ДТП (страховая компания может отказать в выплате).

Порядок оформления изменений в ПТС

Процедура включает несколько этапов:

1. Предварительная техническая экспертиза в аккредитованной лаборатории. Специалисты проверяют возможность монтажа гидробортов без нарушения безопасности ТС и выдают заключение с перечнем работ.
2. Установка оборудования в сертифицированном сервисе с оформлением заказ-наряда и декларации об объеме выполненных работ.
3. Повторная экспертиза после монтажа. Проверяется соответствие выполненных работ нормам ТР ТС, после чего выдается Свидетельство о соответствии конструкции ТС.
4. Обращение в ГИБДД с пакетом документов:
   • Заявление о внесении изменений в конструкцию ТС
   • Паспорт ТС и СТС
   • Заключения экспертиз (до и после монтажа)
   • Документы на установленные гидроборты (сертификаты, паспорта оборудования)
   • Квитанция об оплате госпошлины

Этап	Срок действия документов	Средняя стоимость (руб.)
Предварительная экспертиза	Не ограничен	5 000 – 8 000
Повторная экспертиза	Не ограничен	7 000 – 10 000
Госпошлина за изменения в ПТС	-	350

После проверки документов инспектор ГИБДД проводит осмотр ТС, сверяет номера агрегатов и вносит изменения в ПТС. В раздел "Особые отметки" добавляется запись: "ТС переоборудовано: установлены гидравлические борта, Свидетельство о соответствии №[...] от [...]". Только с этой отметкой эксплуатация Газели с гидробортами становится легальной.

Список источников

При подготовке материалов использовалась информация из открытых и специализированных источников, посвящённых коммерческому транспорту и тюнингу.

Анализ проводился на основе технической документации, отзывов владельцев и экспертных мнений сервисных специалистов.

• Официальные технические регламенты ГИБДД по переоборудованию грузовых автомобилей
• Инструкции производителей гидробортов (Hyva, Binotto, Edmo)
• Форумные обсуждения владельцев ГАЗелей на профильных ресурсах
• Техническая документация завода ГАЗ на модели "ГАЗель NEXT" и "ГАЗель Бизнес"
• Методические пособия по усилению рам шасси коммерческого транспорта
• Отчёты сервисных центров по установке гидравлического оборудования
• Сравнительные тесты грузоподъёмности модифицированных шасси
• Специализированные СМИ по грузоперевозкам ("Коммерческий транспорт", "Грузовик Пресс")
• Видеообзоры процесса установки от авторизованных установщиков
• Каталоги запчастей для усиления подвески и рамы

Видео: Гидроборт для бортовой Газели


• Стук пальцев при разгоне - причины и способы устранения

• Насос стеклоомывателя - типы, разновидности и особенности подбора

• Škoda - модели, технические данные, фотографии и мнения владельцев
