Гильзовка блока цилиндров - технология и особенности

Статья обновлена: 18.08.2025

Гильзовка блока цилиндров – ответственная операция восстановления или модернизации двигателя, заключающаяся в установке специальных втулок (гильз) в цилиндры.

Основная цель процесса – восстановление геометрии и рабочих параметров цилиндров при критическом износе или повреждении их стенок, а также усиление конструкции блока.

Технология гильзования требует высокой точности обработки посадочных мест и профессионального подбора компонентов, что напрямую влияет на ресурс и надежность восстановленного силового агрегата.

Диагностика износа: Показания к гильзовке цилиндров

Решение о гильзовании блока цилиндров принимается после комплексной диагностики геометрических параметров и состояния рабочих поверхностей. Ключевым критерием служит превышение допустимых значений износа цилиндров, установленных производителем двигателя. Диагностика включает замеры внутреннего диаметра цилиндров в нескольких плоскостях с помощью нутромера для выявления эллипсности, конусности и общего увеличения размера.

Повреждения, не устраняемые расточкой под ближайший ремонтный размер, также требуют гильзовки. К ним относятся глубокие задиры, риски, коррозионные поражения или трещины в стенках цилиндров. Дополнительным фактором является критическое снижение компрессии или повышенный расход масла из-за ухудшения уплотнительных свойств поршневых колец.

Основные технические показания

• Превышение максимального износа: Диаметр цилиндра выходит за пределы последнего ремонтного размера.
• Эллипсность > 0,05 мм: Деформация сечения цилиндра в овальную форму.
• Конусность > 0,03 мм на 100 мм длины: Неравномерный износ по высоте цилиндра.
• Глубокие механические повреждения: Задиры глубиной свыше 0,2 мм или сетка трещин.
• Неустранимые дефекты после аварии: Деформация или сколы стенок цилиндра.

Параметр	Критическое значение	Метод контроля
Увеличение диаметра	> 0,15 мм от номинала	Нутромер в 3-х плоскостях
Биение зеркала	> 0,1 мм	Индикаторная скоба
Глубина дефектов	> 0,2 мм	Визуальный осмотр + щуп

Важно: При наличии локальных дефектов (например, единичных задиров) гильзовка может применяться выборочно только для поврежденных цилиндров. Окончательное решение учитывает экономическую целесообразность восстановления блока.

Виды гильз: Выбор между "мокрыми" и "сухими" конструкциями

Гильзы цилиндров подразделяются на две принципиальные конструктивные группы: "сухие" и "мокрые". Ключевое различие между ними заключается в характере их контакта с охлаждающей жидкостью (ОЖ) двигателя. Этот параметр определяет особенности технологии установки, требования к материалу и уплотнениям, а также влияет на ремонтопригодность и тепловой режим блока.

"Сухие" гильзы монтируются с натягом в предварительно обработанное посадочное место блока цилиндров и не имеют прямого контакта с рубашкой охлаждения. Наружная поверхность такой гильзы плотно прилегает к материалу блока по всей длине. "Мокрые" гильзы устанавливаются так, что их наружная поверхность напрямую омывается охлаждающей жидкостью, циркулирующей в рубашке блока. Для герметизации сверху и снизу используются специальные уплотнительные прокладки (резиновые кольца).

Критерии выбора типа гильзы

Выбор между технологиями гильзования основывается на нескольких ключевых факторах:

• Охлаждение цилиндра: Мокрые гильзы обеспечивают значительно более эффективный отвод тепла благодаря прямому контакту с ОЖ. Это критично для форсированных, дизельных или работающих в тяжелых условиях двигателей.
• Жесткость блока: Сухие гильзы, будучи запрессованными "в металл", существенно повышают общую жесткость конструкции блока цилиндров, что улучшает стабильность геометрии и снижает вибрации.
• Сложность и стоимость ремонта: Замена мокрой гильзы технологически проще и дешевле, так как не требует прецизионной обработки посадочного места под натяг и выполняется без сложного оборудования. Замена сухой гильзы сложнее и дороже.
• Надежность уплотнений: Мокрые гильзы требуют абсолютной герметичности уплотнительных колец (сверху и снизу). Риск протечки ОЖ в картер или наружу у них выше. Сухие гильзы лишены этого риска.
• Вес и габариты: Блоки с сухими гильзами обычно компактнее и легче, так как не нуждаются в усиленных стенках для размещения уплотнений и компенсации потери жесткости.

Характеристика	"Мокрая" гильза	"Сухая" гильза
Контакт с ОЖ	Прямой	Косвенный (через стенку блока)
Теплоотвод	Максимальный	Хуже (ограничен теплопроводностью блока)
Жесткость блока	Снижена	Максимальная
Сложность замены	Проще и дешевле	Сложнее и дороже (требует спецоборудования)
Риск протечек ОЖ	Выше (зависит от уплотнений)	Отсутствует
Типичное применение	Тяжелые условия, дизели, старые/ремонтные блоки	Легковые бензиновые двигатели, современные компактные блоки

Окончательный выбор определяется приоритетами конструкции: необходимостью максимального охлаждения и простоты ремонта (мокрая гильза) или достижения высокой жесткости, компактности и надежности уплотнений (сухая гильза). Часто материал блока (чугун vs алюминий) также диктует тип гильзы.

Расчёт посадки: Определение натяга и тепловых зазоров

Расчёт посадки гильзы в блок цилиндров является критическим этапом, определяющим надёжность и долговечность соединения. Он фокусируется на двух ключевых параметрах: величине натяга при запрессовке гильзы в холодном состоянии и компенсации тепловых зазоров, возникающих при рабочем нагреве двигателя. Неверный расчёт приводит к деформациям, нарушению теплоотвода или потере герметичности.

Основная цель – обеспечить плотный контакт стенок гильзы с посадочным отверстием блока на всех режимах работы двигателя. Это достигается созданием начального натяга, который после прогрева должен преобразоваться в минимально необходимый для герметичности остаточный натяг или нулевой зазор. Учёт разницы коэффициентов линейного расширения (КТР) материалов блока и гильзы обязателен.

Ключевые аспекты расчёта

Определение требуемого натяга:

• Минимальный натяг (N_min): Обеспечивает передачу тепла и предотвращает проворачивание/смещение гильзы при минимальных рабочих нагрузках и температуре. Рассчитывается исходя из контактного давления, необходимого для преодоления сил трения и газовых нагрузок: N_min = P_треб * d * (C₁/E₁ + C₂/E₂), где:
  • P_треб – требуемое контактное давление (зависит от конструкции, материала, давления газов),
  • d – номинальный посадочный диаметр,
  • C₁, C₂ – коэффициенты, зависящие от соотношения диаметров гильзы и блока (отношения внутреннего/наружного диаметров к посадочному),
  • E₁, E₂ – модули упругости материалов блока и гильзы.
• Максимальный натяг (N_max): Ограничивается допустимыми напряжениями в материале блока или гильзы, чтобы избежать пластической деформации или растрескивания. Определяется по формуле: N_max = [σ_доп] * d * (C₁/E₁ + C₂/E₂), где [σ_доп] – допустимое напряжение для более слабого материала (обычно блока).

Учёт тепловых зазоров:

• При нагреве двигателя материалы блока (чаще чугун или алюминий) и гильзы (чугун, сталь, керамика) расширяются с разной скоростью из-за различия КТР (α_б и α_г).
• Изменение натяга при нагреве (ΔN_t): Рассчитывается по формуле: ΔN_t = d * (α_б - α_г) * ΔT, где:
  • ΔT – разница между рабочей температурой и температурой запрессовки (обычно 20°C).
• Остаточный натяг (N_ост): Должен быть положительным при рабочей температуре: N_ост = N_расч - ΔN_t > 0 (где N_расч – выбранный натяг при сборке). Если α_б > α_г (например, алюминиевый блок с чугунной гильзой), ΔN_t отрицателен – натяг увеличивается при нагреве. Если α_б < α_г (чугунный блок со стальной гильзой), ΔN_t положителен – натяг уменьшается.

Типовые значения (ориентировочно):

Параметр	Диапазон значений	Примечание
Натяг (N)	0.03 - 0.10 мм	Зависит от диаметра, материалов, типа гильзы (сухая/мокрая)
ΔT	70 - 110 °C	Средняя рабочая температура стенки блока цилиндров
КТР блока (αб)	~22*10-6 1/°C (чугун) ~23*10-6 1/°C (Al)
КТР гильзы (αг)	~11*10-6 1/°C (сталь) ~12*10-6 1/°C (чугун)

Порядок выбора посадки:

1. Определить минимальный (N_min) и максимальный (N_max) допустимый натяг.
2. Рассчитать изменение натяга при рабочей температуре (ΔN_t) для ожидаемых материалов и ΔT.
3. Убедиться, что выбранный натяг при сборке (N_расч) обеспечит положительный остаточный натяг при нагреве: N_расч > ΔN_t (если α_б < α_г) или N_расч > N_min (если α_б > α_г).
4. Выбрать стандартную посадку из системы допусков (например, H7/u6, H7/r6), чей гарантированный натяг вписывается в диапазон N_min...N_max.

Подготовка блока: Очистка и фрезеровка посадочных мест

Тщательная очистка блока цилиндров является обязательным этапом перед установкой гильз. Необходимо полностью удалить остатки старой прокладки, масляные отложения, нагар и продукты износа с поверхности блока и посадочных платиков. Применяются механические методы (щетки, скребки), химические очистители и ультразвуковые ванны для труднодоступных каналов. Загрязнения на посадочных поверхностях препятствуют точной посадке гильз и нарушают теплопередачу.

После очистки выполняется фрезеровка (расточка) посадочных мест под гильзы на специализированных станках. Цель операции – обеспечить идеальную плоскостность и требуемую шероховатость поверхности, устранить деформации и следы коррозии. Обработке подвергаются опорные площадки (платики) в верхней и нижней частях гнезда цилиндров, которые формируют базу для установки "мокрых" или "сухих" гильз. Параллельно контролируется соосность всех гнезд блока.

Ключевые требования к обработке

• Плоскостность: Допуск не превышает 0.02-0.03 мм на длине 300 мм для легковых двигателей
• Шероховатость: Ra 1.25–2.5 мкм для равномерного прилегания гильзы и герметичности
• Углы и фаски: Снятие фасок на кромках гнезд для предотвращения задиров при запрессовке
• Чистота: Обязательная промывка блока после механической обработки для удаления стружки

Параметр	Тип гильзы	Допустимое отклонение
Диаметр гнезда	"Мокрая"	H7 (+0.018/0 мм)
Диаметр гнезда	"Сухая"	H6 (+0.011/0 мм)
Высота платиков	Все типы	±0.02 мм в пределах блока

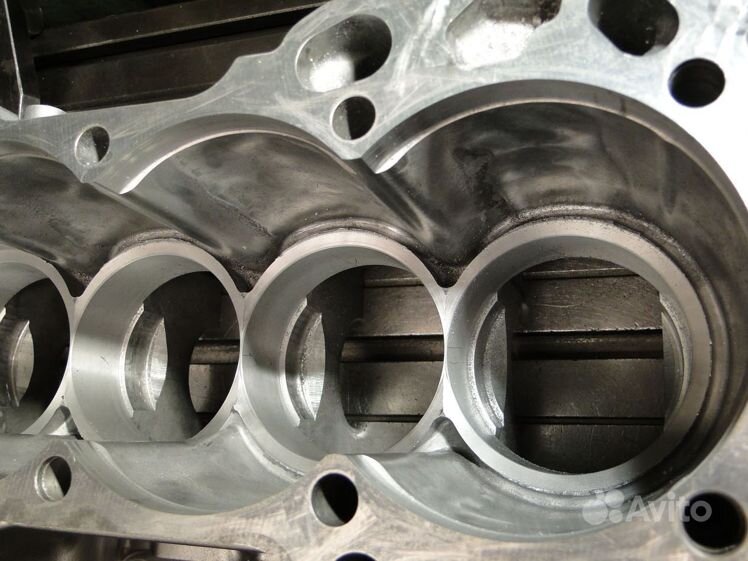

Обработка гнёзд: Расточка цилиндров под размер гильз

Расточка цилиндров выполняется для формирования точных посадочных гнёзд, обеспечивающих плотную посадку гильз и эффективный отвод тепла. Процесс требует строгого соблюдения заданных диаметральных размеров, цилиндричности и соосности отверстий, что достигается применением специализированных расточных станков с ЧПУ.

Необходимая шероховатость поверхности (обычно Ra 1.25–2.5 мкм) создаётся за счёт правильного подбора режущего инструмента, режимов резания и использования смазочно-охлаждающих жидкостей. Отклонение от требуемых параметров приводит к нарушению теплопередачи, деформации гильз или прорыву газов.

Технологические особенности

Работа ведётся в два этапа: черновая обработка снимает основной припуск (до 0.5 мм на сторону), а чистовая обеспечивает финишные размеры и качество поверхности. Обязательно предусматривается припуск под последующую механическую обработку или хонингование.

1. Подготовка оборудования: Калибровка станка, установка жёсткого крепления блока.
2. Базирование: Фиксация блока по технологическим базовым поверхностям.
3. Расточка: Последовательная обработка всех цилиндров с контролем после каждого прохода.
4. Контроль: Измерение диаметра, овальности, конусности и шероховатости.

Параметр	Требования	Допуск
Диаметр гнезда	Соответствует чертежу гильзы	H7 (+0–0.018 мм)
Цилиндричность	Отсутствие овальности/конусности	≤ 0.02 мм
Соосность отверстий	Параллельность оси коленвала	≤ 0.03 мм на длине

Используются твёрдосплавные или алмазные расточные головки с регулируемыми резцами. Скорость резания поддерживается в диапазоне 150–300 м/мин, подача – 0.05–0.15 мм/об для исключения вибраций и обеспечения стабильности размеров.

Охлаждение гильзы: Технология криогенной подготовки

Криогенная подготовка гильз цилиндров основана на контролируемом охлаждении сухим льдом (твердый CO₂) или жидким азотом до экстремально низких температур, достигающих -196°C. Цель процесса – временное уменьшение наружного диаметра гильзы за счет теплового сжатия металла.

Это сокращение размеров создает необходимый монтажный зазор между гильзой и посадочным гнездом блока цилиндров, позволяя установить деталь без механического натяга и риска повреждения. После монтажа и нагрева до рабочей температуры гильза расширяется, формируя плотный, неразъемный интерференционный узел.

Этапы криогенной подготовки

• Предварительная очистка: Гильза обезжиривается и высушивается для равномерного охлаждения.
• Погружение в криоген: Деталь помещается в криогенную ванну (жидкий азот) или камеру с сухим льдом на строго рассчитанное время.
• Контроль температуры: Датчики отслеживают достижение требуемой глубины охлаждения по всему объему гильзы.
• Быстрый монтаж: Охлажденная гильза немедленно извлекается и с высокой точностью устанавливается в блок с помощью прессового оборудования.
• Стабилизация: Происходит естественный нагрев детали до окружающей температуры, обеспечивающий надежную посадку.

Ключевые технологические параметры:

Температура охлаждения	-70°C до -196°C
Время выдержки	Зависит от массы и материала гильзы (мин/см толщины)
Коэффициент сжатия	0.03-0.05% на 100°C снижения температуры
Допуск монтажного зазора	0.02-0.08 мм

Преимущества метода включают отсутствие механических напряжений при установке, сохранение целостности структуры блока и гильзы, а также возможность использования тонкостенных конструкций. Критические требования – точный расчет деформации, предотвращение конденсации влаги на детали и соблюдение временного интервала между извлечением из криогена и запрессовкой.

Нагрев блока: Температурные режимы для монтажа

Контролируемый нагрев блока цилиндров – критически важный этап гильзования, обеспечивающий равномерное расширение посадочных мест и предотвращающий деформации. Температурные параметры строго регламентируются производителями двигателей и гильз, учитывая материал блока (чугун, алюминиевый сплав), тип гильзы (сухая, мокрая) и требуемый натяг.

Оптимальный диапазон нагрева для большинства чугунных блоков составляет 120–180°C, а для алюминиевых – 150–220°C. Недостаточный нагрев затрудняет запрессовку и может вызвать задиры, а чрезмерный – снижает прочность материала, провоцирует коробление или нарушает геометрию постелей коленвала.

Ключевые аспекты температурного контроля

Процесс требует соблюдения следующих условий:

• Равномерность прогрева: Температурный градиент по всему объему блока не должен превышать 15–20°C. Достигается использованием печей с принудительной конвекцией или индукционных установок.
• Скорость нагрева: Рекомендуемый темп – 1.5–2.5°C в минуту. Резкий нагрев вызывает термические напряжения.
• Выдержка при температуре: После достижения целевой температуры блок выдерживается 60–90 минут для стабилизации теплового поля.

Температурные режимы для распространенных материалов:

Материал блока	Диапазон нагрева (°C)	Максимально допустимая (°C)
Серый чугун	120–160	200
Легированный чугун	140–180	220
Алюминиевый сплав	180–220	250

Важно: Гильзы перед монтажом охлаждаются до -15...-40°C (сухим льдом или жидким азотом) для дополнительного уменьшения диаметра. Разница температур блока и гильзы обеспечивает необходимый тепловой зазор для свободной установки с последующим образованием натяга при выравнивании температур.

1. Подготовка блока: очистка постелей, проверка геометрии.
2. Размещение блока в печи на термостойких подставках.
3. Нагрев до целевой температуры с контролем термопарами в 3–5 точках.
4. Извлечение блока и оперативная запрессовка охлажденных гильз (время установки – не более 60–90 секунд).
5. Естественное охлаждение блока в помещении без сквозняков.

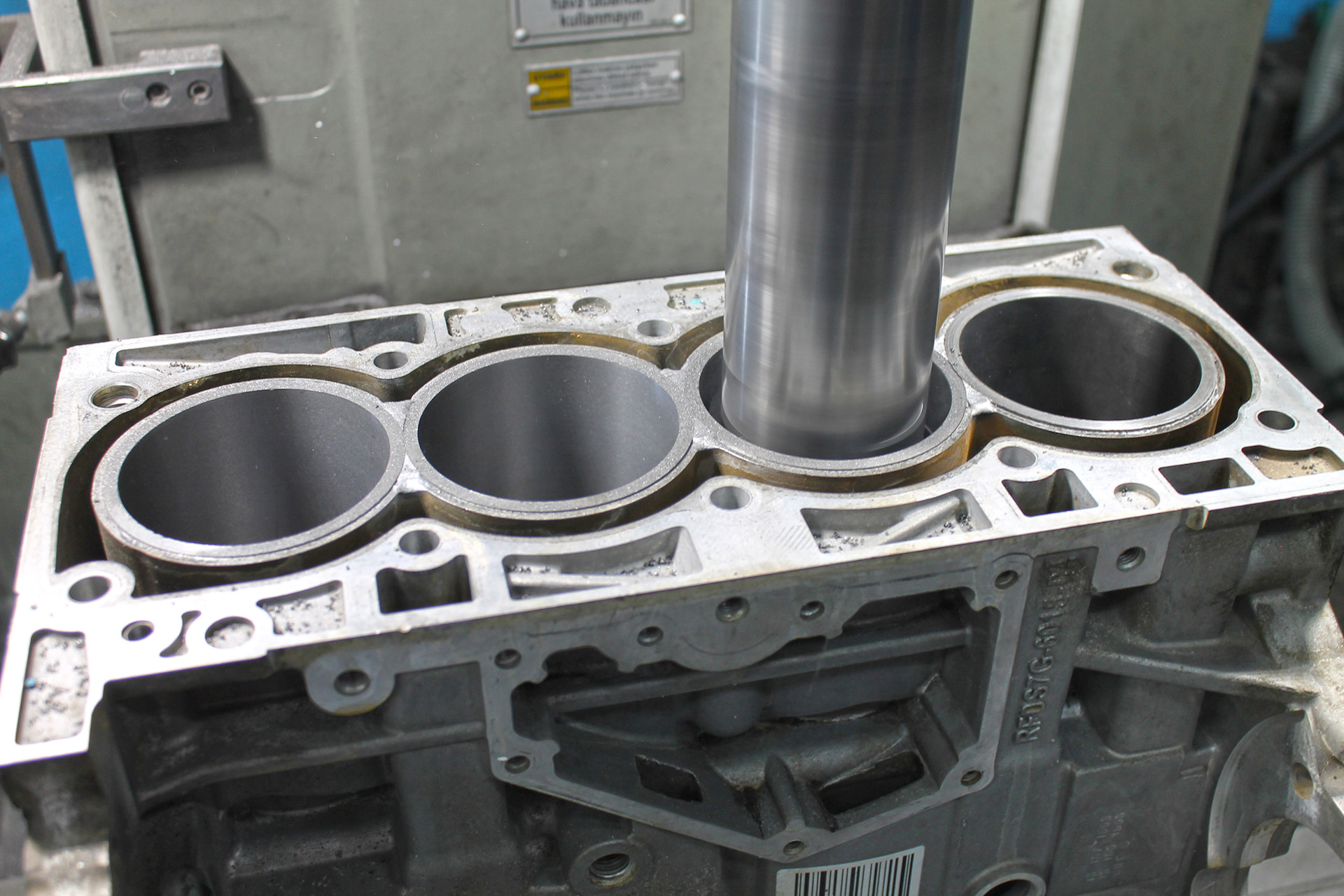

Запрессовка гильз: Контроль усилия и положения

Контроль усилия при запрессовке гильз является критически важным этапом технологического процесса. Недостаточное усилие приводит к неплотной посадке и нарушению теплопередачи между гильзой и блоком, что вызывает локальные перегревы и деформации. Чрезмерное усилие провоцирует пластическую деформацию посадочных поверхностей, образование микротрещин в материале блока или самой гильзе, а также нарушение геометрии цилиндра.

Параллельно с усилием непрерывно отслеживается положение гильзы относительно блока. Гильза должна быть установлена строго соосно отверстию цилиндра без малейших перекосов. Контролируется глубина посадки до упорного бурта или технологической отметки, а также равномерность выступания верхнего торца гильзы над плоскостью блока во всех точках окружности. Любое отклонение вызывает нарушение прилегания головки блока и прогорание прокладки.

Ключевые параметры и методы контроля

Для обеспечения точности используются следующие инструменты и методики:

• Прессы с цифровым динамометром: Регистрируют график усилия в реальном времени. Характерная кривая должна соответствовать эталону – плавный рост с последующим резким спадом при касании бурта.
• Индикаторные глубиномеры: Фиксируют глубину посадки с точностью до 0.01 мм относительно плоскости блока.
• Оптические датчики или лазерные системы: Контролируют соосность и отсутствие перекоса на протяжении всего хода запрессовки.
• Калибры и шаблоны: Проверяют высоту выступания торца гильзы по периметру после завершения операции.

Типичные несоответствия и их последствия:

Отклонение	Возможная причина	Риск для двигателя
Резкие скачки на графике усилия	Задиры на посадочной поверхности, загрязнение, перекос	Разрушение гильзы, заклинивание поршня
Превышение глубины посадки	Недостаточный натяг, износ посадочного гнезда	Прорыв газов, утечка охлаждающей жидкости
Неравномерный выступ торца	Перекос при установке, деформация бурта гильзы	Прогар прокладки ГБЦ, перегрев

Автоматизированные стенды фиксируют все параметры в протокол, блокируя процесс при выходе за допустимые пределы. После запрессовки обязателен контроль геометрии цилиндра микрометром или нутромером для выявления деформаций. Только комплексный мониторинг усилия и пространственного положения гарантирует правильную работу гильзованного блока в условиях высоких тепловых и механических нагрузок.

Фиксация гильз: Обработка буртиков и стопорных колец

Фиксация гильз в блоке цилиндров обеспечивает стабильность их положения при тепловых расширениях и вибрационных нагрузках. Обработка буртиков гильз создает точную опорную поверхность для передачи усилий на блок, предотвращая осевые смещения. Параллельно формируются посадочные зоны под стопорные кольца, которые исключают проворачивание гильзы.

Торцевание буртиков выполняется на токарных станках с жестким закреплением гильзы. Требуется соблюдение плоскостности и шероховатости поверхности (Ra ≤ 1,6 мкм) для плотного контакта с блоком. Глубина канавок под стопорные кольца контролируется микрометром, отклонения не должны превышать ±0,02 мм. Фаски на кромках снимаются для предотвращения задиров при установке.

Технология установки стопорных колец

Стопорные кольца изготавливаются из пружинной стали и бывают двух типов:

• Наружные – монтируются в канавку блока цилиндров
• Внутренние – устанавливаются в пазы на теле гильзы

Этап установки	Инструмент	Контрольные параметры
Подготовка посадочной канавки	Шлифовальная головка	Ширина паза ±0,01 мм
Монтаж кольца	Специальные щипцы	Отсутствие перекосов
Фиксация	Прессовое оборудование	Зазор в замке ≤ 0,1 мм

После запрессовки гильзы проверяется выступание буртика над плоскостью блока. Нормируемое значение составляет 0,03-0,08 мм, измеряется нутромером в четырех точках. Важно: запрещается рихтовка колец – деформация приводит к потере упругих свойств. Финишная операция – притирка буртика к блоку абразивной пастой для обеспечения теплового контакта.

Обработка поверхности: Чистовая расточка цилиндров

Чистовая расточка цилиндров выполняется после запрессовки гильз для формирования окончательной геометрии рабочей поверхности и обеспечения требуемых параметров шероховатости. Процесс осуществляется на высокоточных расточных станках с ЧПУ с применением алмазных или твердосплавных резцов, обеспечивающих минимальные допуски размеров. Основная цель – достижение идеальной цилиндричности отверстия, соосности всех цилиндров блока и точного диаметра под посадку поршневых колец.

Точность обработки контролируется параметрами: диаметр (допуск ±0.01-0.02 мм), овальность и конусность (не более 0.005-0.015 мм), шероховатость поверхности (Ra 0.32-0.63 мкм). Обязательно применяется охлаждающая эмульсия для отвода тепла и предотвращения деформации гильзы. Режущий инструмент перемещается по заданной траектории за один проход без переустановки детали, что гарантирует стабильность размеров по всей длине цилиндра.

Ключевые этапы и требования

• Подготовка оборудования: Калибровка шпинделя станка, проверка биения оправки (< 0.003 мм).
• Фиксация блока: Жёсткое крепление на столе станка через термостабильные опоры для исключения вибраций.
• Режимы резания:
  • Скорость подачи: 0.01-0.05 мм/об,
  • Обороты шпинделя: 300-800 об/мин (зависит от материала гильзы).
• Контроль качества: Замеры пневмопробкой или 3D-сканером после каждой обработанной гильзы.

Параметр	Допустимое отклонение	Инструмент контроля
Диаметр цилиндра	±0.015 мм	Нутромер микрометрический
Овальность	≤ 0.01 мм	Пневмопробка
Шероховатость (Ra)	0.32-0.63 мкм	Профилометр
Соосность гильз	≤ 0.03 мм на длине блока	Оптический центроискатель

Важно! Финишная хонинговая обработка выполняется после чистовой расточки для создания оптимальной сетки микрорисунка, удерживающей масло. Нарушение последовательности операций приводит к снижению ресурса двигателя.

Хонингование: Формирование маслоудерживающего микрорельефа

Хонингование финишной поверхности гильзы цилиндра создает специфический микрорельеф, критичный для удержания моторного масла. Этот процесс выполняется абразивными брусками, совершающими вращательные и возвратно-поступательные движения, что формирует сетку пересекающихся рисок под заданным углом.

Оптимальный угол пересечения рисок (обычно 40-60°) обеспечивает равномерное распределение масляной пленки. Глубина и геометрия канавок контролируются зернистостью абразива, давлением брусков и скоростями движения инструмента. Микроскопические впадины ("масляные карманы") удерживают смазку, предотвращая сухое трение.

Ключевые параметры процесса

• Абразивный материал: Алмазные или керамические бруски (зернистость 200-600 грит)
• Структура поверхности: Глубина канавок 1.5-4 мкм, шероховатость Ra 0.4-1.6 мкм
• Угол хона: 40-60° к оси цилиндра

Важно: Избыточное давление брусков вызывает перегрев и "заглаживание", снижающее маслоудержание. Недостаточная обработка оставляет глубокие риски от растачивания, увеличивающие расход масла.

Параметр	Нормальное значение	Последствия отклонения
Глубина микрорельефа	2-3 мкм	Масляное голодание или повышенный угар
Угол пересечения рисок	50±5°	Неравномерный износ поршневых колец
Доля опорной поверхности	70-85%	Снижение компрессии или задиры

Контроль качества включает замеры:

1. Шероховатости профилометром
2. Геометрии микрорельефа микроскопом
3. Оптической плотности поверхности (анализ распределения "масляных карманов")

Проверка геометрии: Измерение эллипсности и конусности

Контроль эллипсности и конусности цилиндров обязателен после гильзования, так как деформации нарушают герметичность камеры сгорания, ускоряют износ колец и увеличивают расход масла. Точность измерений определяет ресурс отремонтированного двигателя, поэтому используется специализированный высокоточный инструмент.

Замеры выполняют минимум в двух плоскостях (перпендикулярных оси цилиндра) и на трех уровнях по высоте: возле верхнего торца блока, в средней зоне и в нижней части. Это позволяет выявить отклонения формы гильзы от идеального цилиндра на всех критических участках, где перемещаются поршневые кольца.

Методика проведения замеров

Инструментарий: Применяются нутромеры с индикаторными головками (например, нутромер микрометрический) или современные 3D-сканеры. Инструмент калибруется по эталонным кольцам перед началом работ.

Процесс измерения эллипсности:

1. Фиксация нутромера в плоскости замера на заданной глубине.
2. Поиск максимального и минимального диаметра вращением инструмента в плоскости.
3. Расчет эллипсности: разница между макс. и мин. диаметрами в одном сечении.

Процесс измерения конусности:

1. Замер диаметра на верхнем уровне цилиндра (D_в).
2. Замер диаметра на нижнем уровне (D_н).
3. Расчет конусности: |D_в - D_н|.

Допустимые отклонения:

Параметр	Допуск для бензиновых ДВС	Допуск для дизельных ДВС
Эллипсность	0,01–0,03 мм	0,015–0,04 мм
Конусность	0,01–0,025 мм	0,02–0,05 мм

Примечание: Конкретные значения зависят от модели двигателя и указываются в ТУ производителя.

Действия при превышении норм: Если замеры выходят за допуски, гильзу растачивают или хонингуют до достижения правильной геометрии. Повторный контроль обязателен после каждой корректирующей операции.

Тест герметичности: Контроль плотности сопряжения "гильза-блок"

Контроль герметичности соединения гильзы с блоком цилиндров является критически важным этапом технологического процесса гильзования. Неплотное прилегание вызывает нарушение теплопередачи, локальные перегревы, прорыв газов или охлаждающей жидкости в зазор, что приводит к деформациям, ускоренному износу и выходу двигателя из строя. Основная задача теста – выявление микрощелей и каналов, невидимых при визуальном осмотре, но нарушающих целостность теплового контакта и гидравлическую изоляцию рубашки охлаждения.

Методика тестирования базируется на создании контролируемого избыточного давления в рубашке охлаждения блока с установленными гильзами. Испытуемый узел погружают в водяную ванну либо покрывают мыльным эмульсионным раствором наружные поверхности. При подаче давления визуально фиксируют появление пузырьков воздуха, указывающих на место негерметичности. Альтернативный подход – вакуумизация полости рубашки с последующим распылением аэрозольного индикатора протечек на посадочные поверхности гильз.

Ключевые параметры и методы контроля

• Давление испытаний: Превышает рабочее в системе охлаждения на 20-50% (обычно 0.3-0.6 МПа).
• Время выдержки: Стандартно 2-5 минут для стабилизации и точной детекции.
• Допустимые нормы: Полное отсутствие пузырьков в течение интервала выдержки. Единичные стабильные пузыри на длине стыка >10 мм считаются браком.

Тип дефекта	Визуальный признак	Причина возникновения
Неплотность по посадочному поясу	Цепочка мелких пузырей вдоль гильзы	Недостаточное натяг посадки, загрязнение поверхности, деформация гильзы
Сквозная трещина гильзы/блока	Интенсивный поток пузырей из точечного источника	Механические повреждения, усталостные разрушения
Непроклей герметика (для "сухих" гильз)	Пузыри по периметру фланца или юбки	Нарушение технологии нанесения клея, некачественный герметик

1. Подготовка узла: Очистка каналов рубашки охлаждения, монтаж заглушек на патрубки.
2. Герметизация: Подключение пневмомагистрали через адаптер с манометром и клапаном сброса.
3. Создание давления: Плавная подача сжатого воздуха до тестового значения.
4. Визуальный контроль: Обследование зоны посадки гильз под любым углом при освещении.
5. Фиксация результата: Документирование мест и характера течей, маркировка бракованных блоков.

Обнаруженные дефекты устраняют запрессовкой гильзы с увеличенным натягом, заменой гильзы или локальной реставрацией посадочного гнезда блока. Важно: Тестирование проводится при температуре 18-25°C, так как нагрев/охлаждение металла искажают замеры за счет теплового расширения. Результаты признаются достоверными только при полном совпадении данных двух последовательных циклов проверки.

Список источников

При подготовке материала о гильзовке блоков цилиндров использовались специализированные технические издания, нормативная документация и практические руководства по ремонту двигателей. Акцент сделан на современных методах восстановления блоков с детализацией технологических операций и применяемого оборудования.

Ключевыми источниками стали работы авторитетных специалистов в области двигателестроения, заводские инструкции ведущих производителей, а также отраслевые стандарты. Это обеспечило точность описания процессов расточки, запрессовки гильз и финишной обработки.

• Восстановление автомобильных двигателей / А.С. Кузнецов. – М.: Транспорт, 2018. Глава 4.
• Технологические инструкции по ремонту блоков цилиндров. – Волжский: ОАО «Автодизель», 2021.
• ГОСТ Р 53228-2008 «Оборудование для ремонта двигателей. Требования безопасности».
• «Современные методы гильзования в моторостроении» // Вестник машиностроения. – 2020. – №7.
• Sunnen SV-10 Series Manual: Precision Cylinder Honing Systems. – Sunnen Products Company, 2019.
• Патент RU 2681344 C1 «Способ восстановления блока цилиндров». – 2019.

Видео: Гильзовка блока цилиндров ВАЗ Почему не желательно гильзовать чугунный блок


• Nissan Juke - Плюсы и минусы по мнению владельцев

• Трансмиссионное масло ВАЗ-2114 - применение и замена

• Тормозная система КамАЗ-4310 - конструкция, неисправности, восстановление
