Главные причины проблем с запуском ВАЗ-2109

Статья обновлена: 18.08.2025

Затрудненный запуск двигателя ВАЗ-2109 – распространенная проблема, вызывающая раздражение у владельцев.

Отказ силового агрегата работать может быть спровоцирован десятками факторов: от банальной разрядки аккумулятора до сложных поломок топливной системы или электрооборудования.

Точное определение причины требует последовательной проверки ключевых узлов автомобиля и понимания принципов их работы.

Неисправности стартера или втягивающего реле

При повороте ключа зажигания стартер не подает признаков работы: отсутствует характерный щелчок втягивающего реле и вращение двигателя. Это указывает на проблемы в цепи стартера или его компонентах.

Неисправности могут проявляться полным отсутствием реакции стартера, одиночными щелчками, либо медленным вращением коленвала без запуска двигателя. Диагностика требует проверки элементов системы последовательно.

Распространенные неисправности

Основные проблемы стартера и реле:

Обгорание контактов втягивающего реле – внутри реле разрушаются пятаки, передающие ток на стартер.
Обрыв или замыкание обмоток – в статоре/роторе стартера, ведущее к потере мощности или КЗ.
Износ щеточного узла – графитовые щетки стираются и не контактируют с коллектором.
Залипание бендикса – шестерня не входит в зацепление с венцом маховика.
Механический заклинивание ротора – подшипники, втулки или зубья привода заедают.

Проверка выполняется в такой последовательности:

Тест напряжения на клемме втягивающего реле при включении зажигания.
Прозвон силового кабеля от АКБ до стартера.
Подача 12В напрямую на управляющий контакт реле для проверки его срабатывания.
Диагностика бендикса на свободный ход в обе стороны.

Типичные симптомы и связанные с ними поломки:

Стартер молчит	Обрыв цепи питания, сгоревшие обмотки, заклинивание
Слышен щелчок, но вращения нет	Сгоревшие контакты реле, критический износ щеток
Стартер крутит медленно	Окисление клемм, разрушение втулок, частичное КЗ обмоток
Скрежет или гудение	Дефекты бендикса, повреждение зубьев маховика

Для точной диагностики стартер демонтируют. Проверяют потребляемый ток под нагрузкой, состояние коллектора и люфт ротора. Замена втягивающего реле часто решает проблему без снятия основного узла.

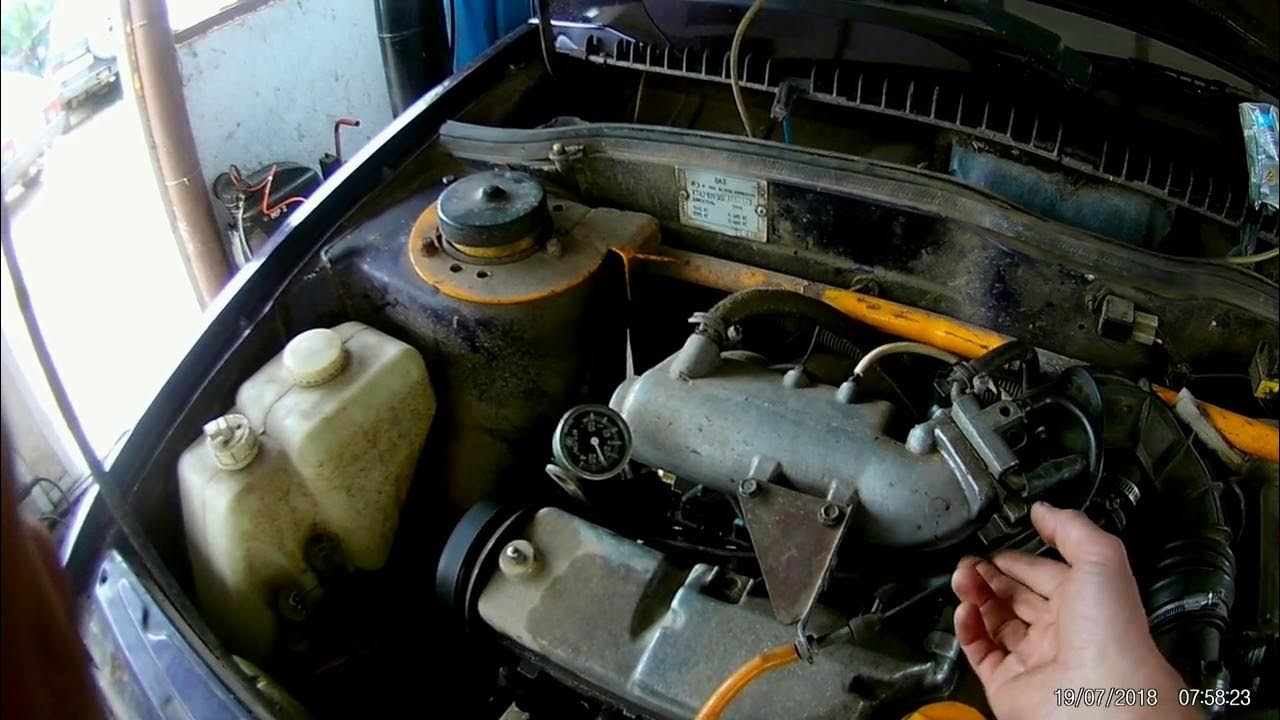

Отказ топливного насоса или его питания

Отсутствие работы топливного насоса – одна из наиболее вероятных причин невозможности запустить двигатель ВАЗ-2109. Насос создает необходимое давление в топливной рампе для впрыска форсунками. Если он не функционирует или работает некорректно, топливо просто не поступает в цилиндры.

Проблемы могут быть как механическими (выход из строя самого насоса), так и электрическими (отсутствие питания на его клеммах). Диагностику следует начинать с проверки наличия напряжения на насосе при включении зажигания.

Причины отказа и способы проверки

Основные признаки неисправности топливного насоса или его цепи:

Отсутствие характерного жужжания насоса в течение 2-3 секунд при повороте ключа зажигания в положение "ON" (до стартера).
Отсутствие давления топлива в рампе (проверяется через специальный штуцер или путем нажатия на золотник ниппеля рампы – бензин не должен выходить под давлением).
Двигатель не схватывает и не подает признаков попытки запуститься.

Ключевые точки диагностики:

Предохранитель:
- Найдите блок предохранителей (обычно под панелью приборов со стороны водителя или в моторном отсеке).
- Проверьте предохранитель F4 (15А), отвечающий за цепь топливного насоса и контроллер ЭСУД.
- Визуально осмотрите плавкую вставку на обрыв или потемнение. Проверьте целостность мультиметром в режиме прозвонки.
Реле топливного насоса:
- Найдите реле топливного насоса в монтажном блоке (часто обозначено как K2 или номером по схеме, обычно одно из 4-х центральных реле).
- Попробуйте заменить его на заведомо исправное реле такого же типа (например, реле вентилятора радиатора).
- Проверьте наличие управляющего сигнала от ЭБУ на контакты катушки реле при включении зажигания и "+12В" на силовом контакте.
Проводка и разъемы:
- Внимательно осмотрите жгут проводов, идущий к топливному насосу (находится в баке, доступ через лючок под задним сиденьем), на предмет перетираний, обрывов, следов оплавления.
- Проверьте надежность контакта и отсутствие окислов в колодке подключения самого насоса и колодке реле.
- Проверьте целостность проводов "массы" насоса.
Наличие напряжения на насосе:
- При включенном зажигании (или при прокрутке стартером) измерьте мультиметром в режиме постоянного напряжения (DCV) наличие "+12В" между плюсовым проводом (часто розовый с черной полосой или коричневый) на колодке насоса и "массой" (кузов или минус АКБ).
- Если напряжение отсутствует – проблема в цепи питания (предохранитель, реле, проводка до насоса).
- Если напряжение есть (10.5В и более при включенном насосе), а насос не работает – вероятна его механическая неисправность или внутренний обрыв.
Проверка самого топливного насоса:
- При наличии напряжения на клеммах и отсутствии работы насоса, снимите его (предварительно сбросив давление в системе!).
- Проверьте сопротивление обмотки электродвигателя насоса мультиметром (обычно в пределах 0.8 - 1.5 Ом, точное значение уточняйте для конкретной модели). Значительное отклонение или обрыв указывают на неисправность.
- Подайте "+12В" напрямую с АКБ на клеммы насоса (соблюдая полярность!). Исправный насос должен заработать. Делайте это кратковременно и осторожно, вне бака!

Параметр	Нормальное значение / Действие	Признак проблемы
Напряжение на насосе (зажигание ON)	~12 В (мин. 10.5 В)	Отсутствует или ниже 10В
Сопротивление обмотки насоса	~0.8 - 1.5 Ом (уточнить)	Обрыв, КЗ, сильное отклонение
Звук насоса при ON	Четкое жужжание 2-3 сек	Отсутствует, тихий, прерывистый
Давление в рампе	~2.8 - 3.2 бар (на хол.двиг.)	Нулевое или очень низкое
Состояние предохранителя F4	Целая плавкая вставка	Перегорел, потемнел

Сильное загрязнение топливного фильтра

Топливный фильтр ВАЗ-2109 выполняет критически важную функцию – задерживает частицы грязи, ржавчины и другие примеси из топливного бака, предотвращая их попадание в систему впрыска. При сильном загрязнении фильтрующий элемент перестаёт пропускать достаточное количество бензина.

Топливо не успевает проходить через забитые поры фильтра в объёме, необходимом для работы двигателя. Это приводит к падению давления в топливной магистрали перед инжекторами или карбюратором. Мотор начинает испытывать острую нехватку горючего.

Признаки и последствия загрязнения

Основные симптомы забитого топливного фильтра:

Затруднённый запуск – стартер крутит, но двигатель не схватывает
Провалы мощности при резком нажатии педали газа
Дёргание и рывки на высоких оборотах
Самопроизвольная остановка двигателя на ходу

Игнорирование проблемы вызывает цепную реакцию:

Насос работает с перегрузкой, пытаясь продавить топливо через засор
Ускоренный износ топливного насоса
Образование воздушных пробок в магистрали
Перебои в работе форсунок/карбюратора

Тип двигателя	Расположение фильтра
Карбюраторный	В моторном отсеке перед бензонасосом
Инжекторный	Под днищем авто или в баке (с насосом)

Для диагностики необходимо проверить давление в топливной рампе (инжектор) или продуть фильтр воздухом (карбюратор). Решение – замена фильтра каждые 15-20 тыс. км или при первых признаках загрязнения.

Проблемы со свечами зажигания или высоковольтными проводами

Неисправности свечей зажигания – частая причина отказа двигателя ВАЗ-2109. Нагар на электродах, увеличенный зазор, трещины на изоляторе или механические повреждения нарушают образование искры. Залитые топливом свечи также блокируют запуск, особенно в сырую погоду.

Высоковольтные провода подвержены износу: пробой изоляции (виден как "дорожки" на грязи), окисление контактов, внутренний обрыв жилы. Это приводит к утечке тока или полному отсутствию напряжения на свече. Проблема часто проявляется на влажном двигателе или под нагрузкой.

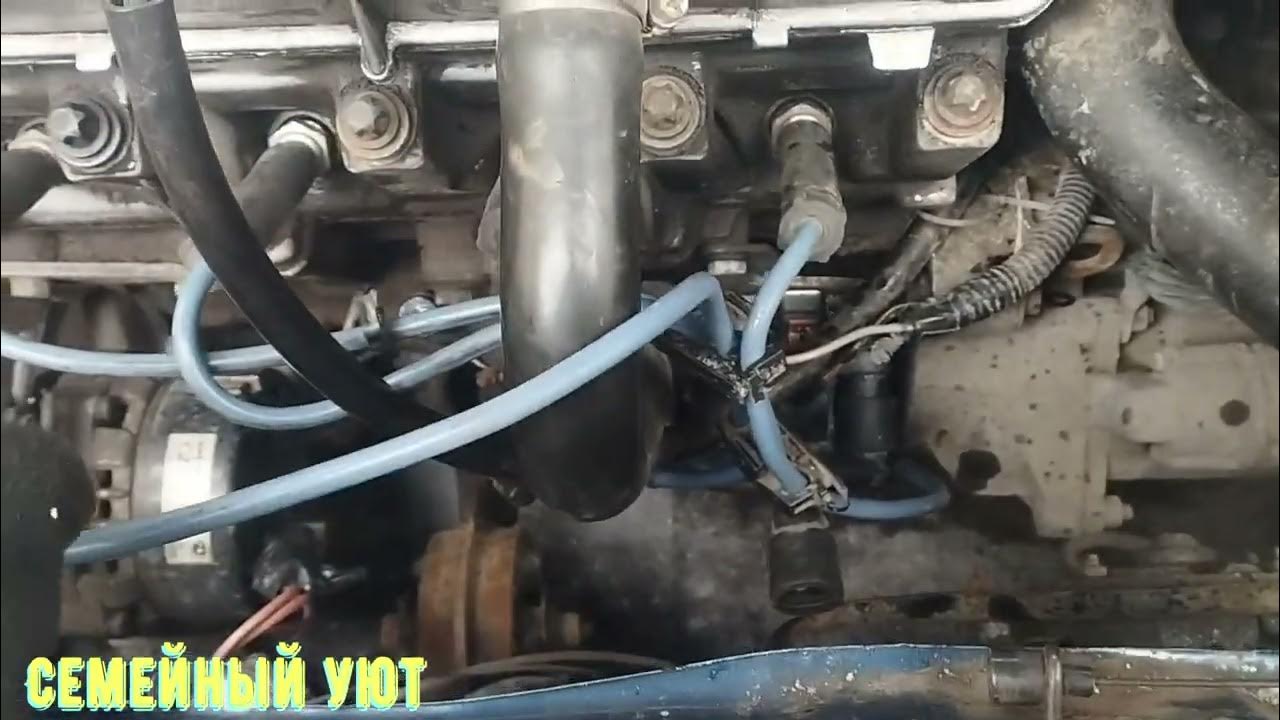

Диагностика и признаки

Визуальный осмотр свечей: Масляный налет, черная сажа, эрозия электродов, зазор более 1.3 мм.
Проверка искры: Снятый свечной провод подносят к массе двигателя (5-7 мм). Отсутствие ярко-голубой искры при прокрутке стартера – признак неисправности.
Тест проводов мультиметром: Сопротивление должно быть 3.5-10 кОм. Резкие скачки или "бесконечность" указывают на обрыв.

Признак	Возможная причина
Двигатель "троит" на холостых	Пробой одного провода, нерабочая свеча
Затруднен "холодный" запуск	Залитые свечи, слабая искра из-за износа
Рывки при разгоне	Утечка тока в проводах под нагрузкой

Выкрутите свечи, оцените состояние юбки и электродов.
Проверьте сопротивление ВВ-проводов мультиметром, осмотрите колпачки.
Замените дефектные элементы комплектом (все свечи/все провода).

Выход из строя датчика положения коленчатого вала

Датчик положения коленчатого вала (ДПКВ) критичен для работы двигателя ВАЗ-2109. Он передает в ЭБУ данные о положении коленвала и частоте его вращения, что необходимо для синхронизации впрыска топлива и момента зажигания.

При его поломке электронный блок управления не получает ключевую информацию для управления системой впрыска. Это приводит к полной остановке двигателя – стартер будет крутить коленвал, но запуск станет невозможен из-за отсутствия управляющих импульсов.

Симптомы и диагностика

Типичные признаки неисправности ДПКВ:

Двигатель глохнет во время движения без предупреждения
Полное отсутствие запуска при исправном стартере и заряженном АКБ
Нет искры на свечах зажигания
Не работают топливные форсунки (нет характерных щелчков при включении зажигания)

Проверка датчика:

Визуальный осмотр: трещины в корпусе, повреждение проводов или контактов разъема.
Измерение сопротивления мультиметром (номинал 500-700 Ом). Отклонение указывает на неисправность.
Проверка индуктивности и зазора (0.5-1.5 мм между датчиком и шкивом коленвала).

Причины поломки

Механические повреждения	Попадание посторонних предметов, обрыв проводов, коррозия контактов
Перегрев	Расположение вблизи выпускного коллектора
Заводской брак	Низкое качество компонентов или нарушение зазора
Внешние воздействия	Влага, грязь, вибрация, приводящие к замыканиям

Важно! При замене ДПКВ используйте оригинальные запчасти или проверенные аналоги. После установки очистите контакты разъема и проверьте надежность фиксации датчика.

Обрыв или окисление проводов системы зажигания

Повреждение проводки в контурах высокого и низкого напряжения напрямую блокирует образование искры на свечах. Окисление контактов или обрыв жил нарушает передачу импульса от катушки к распределителю и свечным наконечникам, делая запуск двигателя невозможным. Коррозия часто возникает в точках соединений из-за влаги, грязи или естественного старения изоляции.

Типичными симптомами проблемы служат периодические пропуски зажигания, "троение" двигателя на холостых оборотах или полный отказ запуска после длительной стоянки. Особенно критичны повреждения центрального провода от катушки к трамблёру и бронепроводов 1-го и 4-го цилиндров, пролегающих вблизи горячих элементов двигателя.

Ключевые точки диагностики и устранения

Проверку начинают с визуального осмотра проводов при выключенном зажигании:

Трещины и потертости изоляции – особенно в местах перегибов у клемм.
Нагар или белый налёт на металлических контактах наконечников.
Окисление гнёзд катушки, крышки трамблёра, свечных колодцев.

Для выявления скрытых обрывов измеряют сопротивление мультиметром:

Тип провода	Нормальное сопротивление (Ом)
Центральный (катушка-трамблёр)	3.5–9.5 кОм
Высоковольтные (трамблёр-свечи)	4.0–10.0 кОм

Отклонение значений более чем на 2–3 кОм или "бесконечность" на шкале прибора указывает на обрыв. При обнаружении окислов:

Обработайте клеммы и контакты металлической щёткой.
Обезжирьте соединения спиртом или очистителем карбюратора.
Нанесите токопроводящую смазку (например, Liqui Moly Kupfer-Spray).

При выявлении повреждённых проводов обязательна замена всего комплекта высоковольтных линий. Установку новых проводов выполняйте в последовательности 1–3–4–2, фиксируя жгут пластиковыми хомутами вдали от выпускного коллектора.

Некорректная работа иммобилайзера или замка зажигания

Проблемы с запуском двигателя ВАЗ-2109 часто связаны с отказом штатной противоугонной системы или механическими неисправностями контактной группы замка зажигания. Иммобилайзер блокирует подачу топлива или искрообразование при нераспознанном чипе ключа, а износ замка нарушает целостность электрических цепей стартера и зажигания.

Диагностика требует последовательной проверки всех элементов системы: от физического состояния ключа и личинки замка до корректности работы электронных компонентов. Игнорирование этих неполадок приводит к полной блокировке запуска двигателя, даже при исправности других узлов.

Типичные причины и признаки

Неисправность иммобилайзера:
- Мигание индикатора в виде ключа на панели приборов
- Отсутствие звука бензонасоса при включении зажигания
- Нераспознавание чип-ключа (система не снимается с охраны)
Проблемы замка зажигания:
- Заклинивание или тугое проворачивание ключа
- Исчезновение подсветки приборной панели в положении «ON»
- Щелчки реле без включения стартера

Алгоритм диагностики

Проверить состояние ключа: повреждения чипа, размагничивание
Осмотреть личинку замка: засорение, износ штифтов
Протестировать контактную группу мультиметром на целостность цепи
Считать ошибки иммобилайзера через диагностический разъем

Компонент	Признак неисправности	Способ проверки
Антенна иммобилайзера	Ключ не распознается в зоне считывания	Замер сопротивления катушки (~5-15 Ом)
Контактная группа замка	Отсутствие напряжения на реле стартера	Прозвонка контактов в положении «START»

Важно! При замене замка или иммобилайзера требуется перепрограммирование ЭБУ. Механическое вмешательство без специнструмента часто повреждает пластиковые направляющие и контакты.
