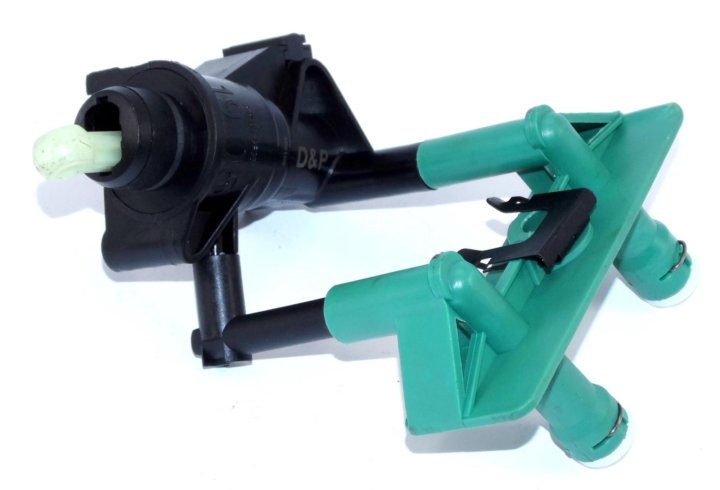

Главный цилиндр сцепления Ford Focus 2 - устройство, неисправности, замена

Статья обновлена: 18.08.2025

Работоспособность механической коробки передач на автомобиле напрямую зависит от исправности гидравлической системы сцепления.

Сердцем этой системы является главный цилиндр сцепления, преобразующий усилие от педали в давление тормозной жидкости.

Владельцам Форд Фокус 2 важно понимать устройство, принцип работы, признаки неисправностей и особенности замены этого узла.

Данная статья предоставляет исчерпывающую информацию о главном цилиндре сцепления для второй генерации популярной модели.

Типичные симптомы неисправности главного цилиндра сцепления

Основным признаком неисправности является провал педали сцепления или её чрезмерно мягкий ход. Водитель ощущает отсутствие нормального сопротивления при нажатии, педаль может не возвращаться в исходное положение полностью или с заметной задержкой.

Другой характерный симптом – невозможность включить передачи либо затруднённое переключение, особенно на заведённом двигателе. Передачи могут включаться с хрустом, рывками или только после нескольких попыток, при этом выключение сцепления происходит не полностью.

Дополнительные признаки поломки

Утечка тормозной жидкости в салоне под педалью сцепления или в подкапотном пространстве возле бачка ГТЦ.
Падение уровня жидкости в бачке ГТЦ без видимых наружных подтёков (внутренняя разгерметизация).
Воздушные пробки в системе, проявляющиеся "проваливанием" педали после прокачки и быстрым возвращением проблемы.
Скрежет или посторонние шумы (шипение, свист) при выжиме сцепления, вызванные износом манжет или поршня.
Запах тормозной жидкости в салоне автомобиля.

Сопутствующие проблемы	Возможная связь с ГЦС
Сцепление буксует	Неполное выключение из-за недостатка жидкости/воздуха
Вибрация педали	Разрушение поршня или нарушение герметичности

Важно: Похожие симптомы (тяжёлое переключение, пробуксовка) могут вызываться неисправностью ведомого диска или выжимного подшипника. Точная диагностика включает проверку герметичности магистралей и работоспособности рабочего цилиндра сцепления.

Пошаговая проверка герметичности гидравлической системы

Утечка тормозной жидкости из гидравлической системы сцепления приводит к падению давления, невозможности выключить сцепление и, как следствие, к невозможности переключения передач. Даже небольшая утечка со временем прогрессирует и требует немедленного устранения. Проверка герметичности – первый и обязательный шаг при возникновении проблем с выключением сцепления.

Основной метод обнаружения утечек – тщательный визуальный осмотр всех компонентов системы сцепления Форд Фокус 2, начиная от бачка главного тормозного цилиндра и заканчивая рабочим цилиндром сцепления. Поиск следов подтекания жидкости (обычно DOT 4) на деталях, узлах и окружающих поверхностях является ключевым. Проверку следует проводить на чистом и сухом двигателе.

Порядок проверки герметичности

Подготовка и Первичный Осмотр:
- Обеспечьте хорошее освещение рабочей зоны.
- Тщательно очистите от грязи бачок тормозной жидкости, главный цилиндр сцепления, рабочий цилиндр сцепления, трубки и шланги, а также места вокруг них.
- Проверьте текущий уровень жидкости в бачке. Низкий уровень часто является первым признаком утечки.
Проверка Бачка Тормозной Жидкости:
- Осмотрите сам пластиковый бачок на предмет трещин, особенно в районе заливной горловины и по швам.
- Проверьте герметичность крышки бачка и состояние ее уплотнительного кольца.
- Осмотрите места подключения датчика уровня тормозной жидкости.
Проверка Трубок и Шлангов:
- Внимательно осмотрите металлическую трубку, идущую от главного цилиндра сцепления вниз к рабочему цилиндру. Ищите следы коррозии, вмятин, перегибов или трещин, особенно в местах крепления к кузову.
- Осмотрите гибкий резиновый шланг, соединяющий металлическую трубку с рабочим цилиндром сцепления. Проверьте его по всей длине на предмет трещин, вздутий, потертостей и признаков «старения» резины.
- Осмотрите места соединений трубки с главным цилиндром, трубки с гибким шлангом и гибкого шланга с рабочим цилиндром. Именно соединения – частые точки утечек.
Проверка Главного Цилиндра Сцепления:
- Осмотрите корпус главного цилиндра сцепления (обычно установлен на корпусе главного тормозного цилиндра или рядом). Ищите подтеки жидкости на его корпусе, особенно в районе задней части (со стороны толкателя педали сцепления).
- Проверьте место соединения трубки с главным цилиндром.
- Осмотрите пыльник толкателя – наличие внутри него жидкости указывает на износ внутренних уплотнений цилиндра.
Проверка Рабочего Цилиндра Сцепления:
- Найдите рабочий цилиндр сцепления (расположен на картере коробки передач в районе вилки сцепления).
- Осмотрите его корпус на предмет подтеков жидкости.
- Проверьте место соединения гибкого шланга или трубки.
- Осмотрите пыльник на штоке цилиндра – вытекание жидкости из-под пыльника является явным признаком негерметичности внутренних уплотнений.
- Проверьте, нет ли жидкости на вилке выключения сцепления и вокруг нее.
Тест под Нагрузкой (с помощником):
- Попросите помощника несколько раз энергично нажать и отпустить педаль сцепления.
- Пока помощник держит педаль сцепления нажатой до пола, внимательно осмотрите все ранее проверенные элементы системы (особенно соединения, пыльники цилиндров) – под давлением утечка может стать заметнее.
- Проверьте, не падает ли уровень в бачке при удержании педали нажатой.

Важное примечание: Поскольку бачок тормозной жидкости общий для тормозной системы и системы сцепления Форд Фокус 2, при обнаружении утечки и падении уровня обязательно проверьте на герметичность и тормозную систему.

Симптом / Место осмотра	Возможная причина утечки
Мокрые пятна под автомобилем (между двигателем и КПП)	Утечка из рабочего цилиндра сцепления, гибкого шланга или их соединений
Жидкость на корпусе главного цилиндра сцепления, под ним	Утечка через уплотнения главного цилиндра, негерметичность соединения трубки
Жидкость внутри пыльника толкателя ГЦС	Износ манжет главного цилиндра сцепления
Жидкость внутри пыльника штока РЦС	Износ манжет рабочего цилиндра сцепления
Мокрые следы по длине трубки/шланга	Повреждение (трещина, коррозия) металлической трубки или резинового шланга
Подтеки на бачке, влага вокруг крышки	Трещина бачка, повреждение или износ уплотнения крышки

Необходимые инструменты для самостоятельной замены узла

Подготовка правильного набора инструментов критична для эффективного выполнения работ. Отсутствие необходимого оборудования может привести к повреждению компонентов или невозможности завершить операцию.

Основной перечень включает как стандартные ручные инструменты, так и специальные приспособления для работы с гидравлической системой. Ниже представлен детализированный список всего необходимого.

Базовый комплект

Торцовые ключи или головки: 8, 10, 13, 15 мм
Набор рожковых ключей (8-17 мм)
Удлинитель для головок (желательно гибкий)
Карданный шарнир для труднодоступных болтов
Отвёртки: крестовая и плоская (среднего размера)
Плоскогубцы (игольчатые и стандартные)

Специализированные инструменты

Прокачный шланг - для удаления воздуха из системы
Ёмкость под тормозную жидкость (чистая, 0.5-1 л)
Шприц медицинский - для откачки старой жидкости из бачка
Смотровая яма/эстакада/домкрат с подставками
Трещоточная рукоятка с удлинителем

Дополнительные материалы	Назначение
Тормозная жидкость DOT 4 (1 л)	Замена старой жидкости и заполнение системы
Чистая ветошь	Удаление загрязнений и пролитой жидкости
Ватные перчатки	Защита рук от агрессивного воздействия жидкости

Важно: При работе с гидравлическими соединениями избегайте попадания грязи в систему. Все резьбовые соединения перед сборкой рекомендуется очищать металлической щёткой.

Демонтаж главного цилиндра сцепления на двигателях Duratec

Отсоедините минусовую клемму аккумулятора для обесточивания системы. Снимите декоративную крышку двигателя, открутив фиксирующие гайки или защёлки. Освободите пространство вокруг главного цилиндра сцепления, демонтировав воздуховод и мешающие шланги при необходимости.

Отожмите пластиковый фиксатор и отсоедините разъём датчика уровня тормозной жидкости. Аккуратно снимите шланг подачи жидкости с штуцера цилиндра, подготовив ёмкость для слива остатков. Заглушите отверстия чистыми пробками для предотвращения утечек и загрязнения системы.

Порядок снятия

Выкрутите два крепёжных болта цилиндра (13мм) через технологические отверстия в корпусе аккумуляторного отсека.
Расшатывайте корпус цилиндра из стороны в сторону, одновременно вытягивая его вверх – шток соединён с педалью через пластиковый толкатель.
Извлеките цилиндр в моторном отсеке, отсоединив толкатель от вилки педали через люк в щитке передка (требуется доступ из салона).
Снимите стопорную шпильку толкателя, отогнув ушки фиксатора плоской отвёрткой.

Критические моменты:

Не допускайте перегибов гидравлической магистрали при отсоединении
Зафиксируйте педаль сцепления в верхнем положении перед разъединением толкателя
Проверьте целостность втулок штока и пыльника при демонтаже

Установка нового цилиндра и прокачка системы: ключевые этапы

Замена главного цилиндра сцепления требует тщательной подготовки: убедитесь в наличии нового оригинального цилиндра, тормозной жидкости DOT-4, прозрачного шланга для прокачки, ключей (обычно 10-13 мм) и чистой ветоши. Перед работами отсоедините минусовую клемму аккумулятора и снимите декоративную панель под рулевой колонкой для доступа к узлу.

Демонтируйте старый цилиндр: отсоедините гидравлическую магистраль (заранее подставьте емкость для слива жидкости), открутите крепежные гайки/болты (2 шт.), снимите толкатель с педали сцепления. Очистите посадочное место от грязи и остатков старой прокладки перед монтажом нового компонента.

Алгоритм установки и прокачки

Монтаж нового цилиндра:
- Установите новую уплотнительную прокладку на корпус
- Подсоедините толкатель к педали сцепления
- Зафиксируйте корпус крепежными болтами с моментом 15-20 Н∙м
- Подключите гидравлическую трубку с усилием затяжки 14-18 Н∙м
Подготовка к прокачке:
- Заполните бачок ГЦС свежей тормозной жидкостью до отметки MAX
- Наденьте прозрачный шланг на штуцер прокачки рабочего цилиндра
- Опустите второй конец шланга в емкость с 50-100 мл жидкости
Прокачка системы:
- Попросите помощника 4-5 раз резко нажать на педаль сцепления
- Удерживая педаль в нижнем положении, открутите штуцер на ¼ оборота
- После прекращения пузырьков воздуха закройте штуцер
- Повторяйте цикл до полного исчезновения воздуха в шланге
Финишные операции:
- Доведите уровень жидкости в бачке до нормы
- Проверьте герметичность всех соединений
- Установите на место защитную панель и клемму АКБ
- Проверьте ход педали: свободный ход 5-10 мм, полный – 120-130 мм

Контроль качества: Убедитесь в отсутствии провалов педали и плавном включении передач на заведенном двигателе. При появлении мягкости педали или воздуха в системе повторите прокачку. Первые 50 км избегайте резких стартов.

Особенности выбора оригинальных и аналоговых комплектующих

При подборе главного цилиндра сцепления для Ford Focus 2 ключевым аспектом становится анализ происхождения детали. Оригинальные запчасти (OEM) производятся по спецификациям Ford, гарантируют точное соответствие геометрии, материалам и характеристикам штатного узла. Они проходят заводские испытания, что минимизирует риски преждевременного выхода из строя и проблем с герметичностью. Однако их стоимость значительно выше аналогов, а доступность на вторичном рынке может быть ограничена.

Аналоговые варианты (неоригинальные запчасти) представлены широким спектром брендов – от премиальных (LUK, TRW, Bosch) до бюджетных. Качество здесь варьируется радикально: топовые производители дублируют OEM-технологии и материалы, предлагая хороший ресурс, а дешевые аналоги часто экономят на уплотнениях, составе сплава корпуса и точности обработки. Это напрямую влияет на долговечность и надежность работы гидравлической системы сцепления.

Критерии оптимального выбора

Определяясь между оригиналом и аналогом, учитывайте следующие факторы:

Репутация бренда: При выборе аналога отдавайте предпочтение проверенным производителям с положительными отзывами (LUK, TRW, Febi Bilstein). Избегайте безымянных поставщиков.
Совместимость: Убедитесь, что выбранный цилиндр специфически предназначен для Ford Focus II с вашим типом двигателя (бензин/дизель) и годом выпуска. Не все аналоги универсальны.
Комплектность: Проверяйте наличие в поставке толкателя, крепежа и защитной заглушки. Качественные аналоги включают все необходимое, дешевые – часто требуют докупки элементов.
Гарантия и возврат: Оригинал обычно имеет длительную официальную гарантию. Для аналогов срок и условия гарантии отличаются у разных продавцов – уточняйте заранее.

Сравнительная таблица ключевых характеристик:

Параметр	Оригинал (Ford/OEM)	Качественный аналог (LUK, TRW)	Бюджетный аналог
Цена	Высокая	Средняя (на 30-50% ниже оригинала)	Низкая
Качество материалов	Эталонное	Высокое (близкое к оригиналу)	Низкое (риск брака)
Ресурс	Максимальный (100+ тыс. км)	Высокий (60-100 тыс. км)	Непредсказуемый (часто менее 30 тыс. км)
Герметичность	Гарантирована	Высокая (при правильной установке)	Риск течей из-под манжет
Риск несовместимости	Отсутствует	Минимальный	Высокий

Рекомендации: Для длительной эксплуатации и сохранения характеристик сцепления оптимальны оригинал или топовые аналоги. Бюджетные аналоги подходят лишь как временное решение. Обязательно проверяйте упаковку на наличие голограмм, логотипов и защитных элементов для исключения контрафакта. При установке аналога используйте только рекомендованную тормозную жидкость (DOT 4).

Компонент	Периодичность	Действие
Шток привода цилиндра	Каждое ТО	Смазывать графитовой смазкой
Пыльники магистралей	Раз в год	Очищать от грязи, проверять целостность
Воздух в системе	При замене жидкости или потере эффективности	Прокачивать контур
