Главный цилиндр сцепления Газели - описание и ремонт

Статья обновлена: 04.08.2025

Исправный главный цилиндр сцепления – ключевое условие безопасной и комфортной эксплуатации автомобиля Газель. Этот узел преобразует усилие от педали в гидравлическое давление, отвечая за четкое включение и выключение сцепления.

В условиях интенсивной эксплуатации коммерческого транспорта ресурс детали снижается из-за износа уплотнений, коррозии и утечек тормозной жидкости. Неисправность цилиндра приводит к провалу педали, затрудненному переключению передач и полному отказу трансмиссии.

В статье детально разберем конструктивные особенности узла на моделях Газель Бизнес, Волынь и ГАЗель NEXT, типичные признаки неполадок, а также предоставим пошаговый алгоритм ремонта и замены.

Роль главного цилиндра в гидроприводе сцепления

Главный цилиндр сцепления на автомобилях ГАЗель служит исходным преобразовательным звеном гидравлической системы. Его ключевая задача – преобразовать механическое усилие, прикладываемое водителем к педали сцепления, в гидравлическое давление рабочей (тормозной) жидкости. При нажатии на педаль толкатель перемещает поршень внутри корпуса цилиндра, вытесняя жидкость через штуцер в напорную магистраль.

Эта созданная главным цилиндром гидравлическая энергия является основной движущей силой для всего механизма включения и выключения сцепления. Главный цилиндр обеспечивает:

Преобразование усилия: Перевод физической силы ноги водителя в давление жидкости.
Передачу импульса: Создание и передачу строго дозированного давления рабочей жидкости по трубопроводу к исполнительному устройству – рабочему цилиндру сцепления.
Формирование рабочего объема: Хранение и подачу необходимого объёма жидкости для полного и чёткого срабатывания выжимного подшипника вилки сцепления.

Таким образом, любое усилие на педали и команда водителя на разъединение или соединение двигателя с трансмиссией начинаются именно с точной и быстрой работы главного цилиндра по созданию гидравлического напора.

Взаимосвязь главного и рабочего цилиндров сцепления

Создаваемое главным цилиндром гидравлическое давление передается по герметичному трубопроводу к рабочему цилиндру сцепления. Преобразование усилия на педали в движение вилки выключения сцепления происходит за счет несжимаемости тормозной жидкости: нажатие педали активирует поршень главного цилиндра, выталкивающий жидкость.

Поступившая под давлением жидкость воздействует на поршень рабочего цилиндра, толкающий шток и приводящий в действие вилку, которая перемещает выжимной подшипник. Степень выключения сцепления напрямую определяется ходом педали и объемом жидкости, переданным между цилиндрами.

Ключевые аспекты взаимодействия

Коэффициент усиления: Соотношение диаметров поршней главного и рабочего цилиндров влияет на усилие на вилке.
Надежность контура: Поддержание герметичности магистрали и отсутствие воздуха в системе (прокачка) критичны для передачи усилия без потерь.
Корректировка зазора: Изменение длины штока рабочего цилиндра или уровня жидкости в бачке компенсирует износ фрикционных накладок.

Основные компоненты главного цилиндра "Газель": корпус

Корпус главного цилиндра сцепления для автомобилей "Газель" представляет собой литой алюминиевый блок цилиндрической формы. Внутри него выполнено прецизионное отверстие (рабочая полость), где перемещается поршень. На внешней поверхности расположены крепежные фланцы для монтажа к кузову и резьбовые порты для подключения гидравлических магистралей – от бачка с тормозной жидкостью к заборному штуцеру и к выходной магистрали на ведомый цилиндр.

Важнейшим элементом корпуса является компенсационное отверстие («гидроиголка»), соединяющее рабочую полость с бачком. Оно выполняет критическую функцию: восполняет перепады объема жидкости при температурном расширении и сбрасывает избыточное давление. В нижней части часто интегрирован подвижный толкатель с резьбой для соединения с педальным механизмом.

Характеристики и типичные проблемы

Материал: Легкий сплав АК12 (алюминий-кремний) для стойкости к коррозии.
Внутреннее состояние: Параметры зеркала рабочей полости определяют герметичность – микротрещины или коррозия приводят к утечкам.
Критические дефекты:
- Сколы или трещины на фланцах крепления
- Износ резьбы в штуцерных портах
- Загрязнение/закупорка компенсационного отверстия

Технологический параметр	Значение/Описание
Диаметр раб. цилиндра	19.05 мм (стандарт)
Тип резьбы штуцеров	М10×1 (выпуск), М12×1 (подвод от бачка)
Порядок обслуживания отверстий	Очистка тонкой медной проволокой без расширения каналов

Основные компоненты главного цилиндра Газель: поршень

Поршень выступает ключевым рабочим элементом в конструкции главного цилиндра сцепления Газель. Именно он преобразует усилие от педали через толкатель в гидравлическое давление в системе. Этот компонент двигается внутри зеркала цилиндра за счет возвратной пружины, обеспечивая впуск рабочей жидкости при отпущенной педали и её нагнетание в магистраль при нажатии.

Изготовленный из металла или композитных материалов поршень оснащен уплотнительными манжетами (кольцами). Эти манжеты выполняют критически важные функции: основная создает фронт давления во время движения поршня вперед, а возвратная предотвращает подтекание жидкости обратно в бачок при остановке. Корректная работа этих уплотнений гарантирует герметичность и стабильное усилие на выжимном подшипнике.

Типовые неисправности поршневого узла напрямую влияют на работу сцепления:

Износ манжет/нарушение герметичности: Приводит к падению давления («проваливанию» педали или её «плавкому» ходу).
Появление задиров на поверхности поршня или цилиндра: Вызывает подклинивание, неравномерный ход педали и преждевременный выход манжет из строя.
Ослабление возвратной пружины: Может стать причиной неполного возврата поршня и, как следствие, неполного включения сцепления («провороты»).

Изношенные уплотнительные кольца или поврежденный поршень ремонту не подлежат и требуют замены комплектом. Диагностика включает проверку визуального состояния деталей, а также оценку плавности перемещения узла в корпусе цилиндра и целостности зеркала цилиндра под манжетами.

Основные компоненты главного цилиндра Газель: толкатель

Толкатель выступает прямым передаточным звеном между педалью сцепления и поршнем главного цилиндра. Этот компонент выполнен в виде металлического стержня с резьбой на одном конце, что позволяет регулировать его длину и свободный ход педали.

Регулировочная гайка на толкателе обеспечивает точную настройку зазора между ним и поршнем цилиндра. Отсутствие правильного зазора (2-3 мм) приводит к неполному выключению сцепления или постоянному подклиниванию системы из-за неполного возврата поршня.

Ключевые функции толкателя:

Передача усилия от педали к поршню цилиндра
Компенсация износа дисков сцепления через регулировку
Обеспечение полного возврата поршня в исходное положение

Основные компоненты главного цилиндра Газель: манжеты

Манжеты выполняют функцию герметизации рабочей камеры цилиндра, предотвращая утечку тормозной жидкости и перекачивая её к рабочему цилиндру. Уплотнительные элементы подвергаются постоянному трению о стенки цилиндра

При износе манжет возникает падение давления в гидросистеме сцепления: педаль проваливается, пропадает четкость переключения передач, появляются следы жидкости на корпусе узла

Типы манжет и их функции:

Главная манжета поршня – создаёт давление при нажатии педали, перемещая жидкость по магистрали
Направляющая манжета – центрирует поршень и защищает от перекоса
Стопорное кольцо – фиксирует поршень, предотвращая его выпадение
Пыльник – блокирует попадание грязи через шток

Дефекты уплотнений (разрывы, потеря эластичности, трещины) приводят к полной замене ремкомплекта ГЦС. Используются только манжеты, совместимые с тормозной жидкостью, применённой в системе

Основные компоненты главного цилиндра Газель: стопорные кольца

Стопорные кольца выполняют критическую функцию фиксации поршня внутри корпуса главного цилиндра. Эти элементы удерживают рабочий поршень от смещения под давлением тормозной жидкости, обеспечивая точное распределение усилия при выключении сцепления.

При ремонте цилиндра обязательна проверка состояния стопорных колец: износ или деформация приводят к утечкам жидкости, неполному включению/выключению сцепления и выходу корзины из строя. Неправильная установка вызывает самопроизвольное снятие поршня со стабильной позиции.

Расположение: металические кольца фиксируются в канавках корпуса перед поршнем
Конструкция: пружинные замкнутые (C-образные) или открытые (E-образные) разновидности
Симптомы износа: снижение уровня тормозной жидкости без наружных подтеков, провал педали сцепления

Основные компоненты главного цилиндра Газель: бачок для жидкости

Бачок для гидравлической жидкости является верхней, легко доступной частью главного цилиндра сцепления. Он выполнен из полупрозрачного пластика белого или черного цвета для удобства визуального контроля уровня жидкости.

Ключевое назначение бачка – обеспечение стабильного питания гидравлической системы рабочей тормозной жидкостью (обычно DOT-4). Он соединяется с корпусом цилиндра через резиновый уплотнитель и компенсационные отверстия, поддерживая необходимый объем жидкости и компенсируя ее расход при работе сцепления.

Конструкция: Имеет горловину с резьбой для герметичной закрутки пластиковой крышки, снабженной вентиляционным отверстием и резиновой мембраной для предотвращения завоздушивания системы.
Размещение: Закреплен на кронштейнах корпуса цилиндра верхней части моторного щита со стороны водителя.
Контроль уровня: На боковой поверхности нанесены метки "MIN" и "MAX". Требует поддержания уровня жидкости между этими отметками для корректной работы сцепления.

Распространенные неисправности: Образование трещин в пластике из-за вибраций или перепадов температур, потеря герметичности заливочной горловины или места соединения с цилиндром, засорение дренажных отверстий грязью. Ревизия и при необходимости замена бачка (существуют ремонтные комплекты с новым уплотнителем) – стандартная процедура при протечках или снижении уровня жидкости без видимых причин.

Тип тормозной жидкости для системы сцепления Газель

В гидроприводе сцепления автомобилей Газель используется тормозная жидкость DOT 4. Этот стандарт рекомендован производителем благодаря химическим свойствам, обеспечивающим стабильную передачу усилия при экстремальных температурах. Соответствие требованиям вязкости и смазывающей способности гарантирует корректную работу поршней главного и рабочего цилиндров.

Жидкость DOT 4 относится к гигроскопичным составам: она активно поглощает влагу из воздуха, что со временем снижает температуру кипения и провоцирует коррозию металлических компонентов. Для предотвращения завоздушивания или отказа системы обязательна замена каждые 40 000 км или 2 года, а также регулярный контроль уровня в бачке. Несоблюдение интервалов ведет к повреждению уплотнений и утечкам.

Критические правила применения

Основные требования:

Допустимые аналоги: разрешены DOT 3 или DOT 4.1, но запрещено смешивание разных типов (например, DOT 4 с DOT 5).
Температурный режим: DOT 4 сохраняет рабочие свойства от -40°C до +230°C (условия «сухой» жидкости).
Проверка качества: используйте тестер для измерения содержания воды – превышение 3% требует немедленной замены.
Совместимость: применяйте жидкости с сертификатом ГОСТ 29200 или FMVSS №116. Избегайте минеральных масел (например, LHM+) – они разрушают резиновые манжеты.

Последствия нарушения норм: применение неподходящей жидкости (например, DOT 5 на силиконовой основе) или несвоевременная замена вызывает разбухание уплотнителей, коррозию поршня цилиндра, «провал» педали сцепления и необходимость дорогостоящего ремонта.

Алгоритм работы главного цилиндра при выжиме сцепления

При нажатии водителем на педаль сцепления усилие через толкатель передаётся на поршень главного цилиндра. Поршень перемещается вперёд, сжимая рабочую жидкость в полости перед собой. Резиновые манжеты поршня герметизируют камеру, предотвращая утечки.

Перемещение поршня создаёт давление жидкости в магистрали. Эта жидкость под давлением направляется к рабочему цилиндру сцепления через гидравлическую трубку. Процесс прекращается после полного выдвижения поршня или достижения необходимого давления для срабатывания рабочего цилиндра.

Ключевые этапы работы

Начало хода: Уплотнительная манжета поршня перекрывает компенсационное отверстие, изолируя бачок от рабочей полости.
Создание давления: Движение поршня уменьшает объём рабочей камеры, вытесняя жидкость к рабочему цилиндру.
Герметизация: Основная манжета предотвращает回流 жидкости обратно в бачок при обратном ходе поршня.

Стадия	Действие поршня	Состояние системы
Компенсация	Начальное положение	Жидкость сообщается с бачком через отверстие
Рабочий ход	Движение вперёд	Компенсационное отверстие перекрыто, рост давления в магистрали
Сброс усилия	Возврат пружиной	Восстановление сообщения с бачком

Критический момент: Скорость возврата поршня должна обеспечивать оперативное заполнение камеры из бачка при отпускании педали для исключения воздушных пробок. Неисправность манжет или пружины вызывает потерю давления гидравлической системы.

Алгоритм работы главного цилиндра при отпускании педали

При снятии ноги с педали сцепления усилие на толкатель главного цилиндра прекращается. Внутренняя возвратная пружина цилиндра мгновенно перемещает поршень в исходное положение, создавая разрежение в рабочей полости перед ним.

Разрежение открывает компенсационное отверстие, через которое тормозная жидкость из бачка поступает в полость цилиндра. Давление в системе выравнивается с атмосферным, предотвращая подсос воздуха. Движение жидкости через перепускной канал обеспечивает полное заполнение контура.

Освобождение педали: Прекращение давления на толкатель.
Возврат поршня: Пружина сдвигает поршень назад, создавая разрежение.
Компенсация давления: Жидкость из бачка заполняет полость через компенсационное отверстие.
Стабилизация: Избыток жидкости возвращается в бачок через перепускное отверстие.
Готовность к циклу: Поршень фиксируется в исходной точке для следующего включения сцепления.

Типичные симптомы неисправности: педаль проваливается

Провал педали сцепления характерно проявляется как резкое падение усилия сопротивления при нажатии: педаль легко уходит вниз, иногда до самого пола, а обратно возвращается медленно или полностью не восстанавливает положение. Это напрямую свидетельствует о нарушении герметичности гидравлической системы сцепления или потере рабочего объема жидкости.

Наиболее частой причиной выступает утечка тормозной жидкости из системы, возникающая из-за повреждений сальников поршня или корпуса главного цилиндра, либо разгерметизации соединений трубопроводов. Воздух, попадающий через трещины или изношенные уплотнения, образует пробки – они сжимаются вместо передачи давления на рабочий цилиндр, что и провоцирует провал.

Износ манжет и поршня: Серьезный износ резиновых уплотнителей основного поршня ухудшает способность создавать давление, вызывая провал при резком нажатии и провоцируя внутреннюю течь жидкости.
Появление трещин в трубках и шлангах: Механические повреждения или коррозия магистралей приводят к вытеканию жидкости и подсосу воздуха.
Деформация корпуса цилиндра: Задиры и выработка на внутренней поверхности способствуют подклиниванию поршня и потере герметичности.

Симптом/Последствие	Ключевая причина
Педаль проваливается резко и не возвращается	Острая утечка жидкости либо разрушение манжеты
Педаль медленно опускается при удержании	Постепенная внутренняя утечка через поршневые манжеты
Затруднения при переключении передач	Неполное выключение сцепления из-за избытка воздуха в гидросистеме

Важно: Постоянный провал педали – критическая неисправность. Эксплуатация Газили с таким дефектом приводит к невозможности переключения скоростей, ускоренному износу корзины сцепления и валов КПП, требует немедленной диагностики с заменой поврежденных компонентов гидросистемы.

Типичные симптомы неисправности: передача не выключается

При движении автомобиля возникают сложности с переключением передачи или полная блокировка селектора при выжатом сцеплении. Повышенное усилие на педали сопровождается гулом синхронизаторов при попытке сменить ступень КПП. Частая проблема – образование воздушной пробки в гидравлической системе цилиндра.

Ощущается неполное либо запоздалое разъединение двигателя и коробки передач. В запущенных случаях слышатся треск и скрежет шестерён при переключении, прогрессирует износ вилки выключения сцепления. Визуально возможны подтёки тормозной жидкости на корпусе цилиндра, снижение её уровня в бачке без внешних утечек.

Основные индикаторы

Жёсткое сопротивление рычага коробки передач при включённом сцеплении
Невозможность включения задней передачи при работающем двигателе
Проскакивание передних передач без физического воздействия на селектор
Самопроизвольное движение автомобиля на холостом ходу с выжатым сцеплением

Типичные симптомы неисправности: следы тормозной жидкости

Обнаружение пятен тормозной жидкости в салоне под педалями или в подкапотном пространстве вокруг бачка и корпуса главного цилиндра сцепления – явный сигнал нарушение герметичности. Утечки возникают из-за повреждения манжет поршня, износа уплотнительных колец на штуцерах магистралей, трещин в корпусе механизма или недостаточной затяжки соединений.

Потеря жидкости приводит к падению давления в контуре, что проявляется как "провал" педали сцепления при резком нажатии, затрудненное переключение передач и характерный запах технических составов в салоне. Игнорирование утечки провоцирует полный отказ системы управления сцеплением из- за завоздушивания магистрали.

Капли или подтеки под педалью в салоне
Мокрый налет на трубках и штуцерах гидропривода
Следы на пыльнике рабочего цилиндра
Понижение уровня жидкости в бачке без видимых внешних протечек (указывает на утечку внутрь корпуса вакуумного усилителя)

Типичные симптомы неисправности: педаль стала тугой

Ощутимо возросшее физическое усилие, необходимое для нажатия педали сцепления вниз. Провала педали нет или он минимален, но сама операция «выключения сцепления» требует значительно большей мускульной силы, чем обычно.

Потеря характерной для исправной системы легкости, возможны ощущения «закусывания» или ступенчатого хода педали при резком нажатии, особенно характерно в холодную погоду. Может сопровождаться неполным выключением сцепления (пробуксовкой, трудностями переключения передач) при сохранении тугого хода педали.

Основные причины туго нажимающейся педали сцепления на Газели, связанные с главным цилиндром:

Заедание поршня внутри гильзы главного цилиндра:
- Причина: Задиры на поверхности зеркала гильзы или поршня (из-за износа или коррозии). Разбухание манжет поршня (резиновых уплотнений), вызванное использованием некондиционной тормозной жидкости, водой в системе сцепления или применением несовместимых составов.
- Эффект: Поршень движется с огромным трением, требуя приложения чрезмерного усилия к рычагу педали для продавливания гидравлической жидкости.
Сильное загрязнение гидравлической жидкости:
- Причина: Наличие химических осадков от разрушившихся уплотнителей, ржавчина, мусор в бачке или системе при отсутствии положенной замены жидкости.
- Эффект: Забивает каналы в главном цилиндре, подобно закупориванию сосуда, препятствует свободному току масла и увеличивает сопротивление нажиманию педалей сцепления.
Деформация или засорение / критическое сужение какого-либо элемента гидропривода:
- Причина: Повреждение или закупорка шланга подачи жидкости от резервуара на главный цилиндр; забитый ржавчиной компенсаторный канал в крышке бачка (вакуумный клапан), не передающий атмосферное давление.
- Эффект: При запуске двигателя создается вакуум в бачке; отсутствие компенсации давления препятствует подаче жидкости в систему и повышает жесткость педали как в падение карабина.
Попадание воздуха внутрь гидросистемы (менее вероятно, но возможно):
- Причина: Воздушные пузырьки, плохо стравленные после ремонтов или проникшие через течь.
- Эффект: Хотя чаще воздух вызывает «мягкую» педаль с ходом до пола, сжатый воздух в замкнутой полости цилиндра может временно повышать усилие выключения.

Типичные симптомы неисправности: включение передач рывками

Резкое, дерганое включение передач – характерный признак нарушения работы главного цилиндра сцепления. При переключении ощущаются отчетливые удары или толчки в рычаге КПП, сопровождающиеся металлическим стуком. Движение автомобиля после включения передачи начинается с ощутимого рывка, а не плавно.

Причиной этого явления становится неполное выключение сцепления из-за недостаточного хода поршня в главном цилиндре. Чаще всего виноваты износ резиновых уплотнений (манжет) или повреждение внутренних поверхностей цилиндра, приводящие к утечкам тормозной жидкости и неизбежному падению давления внутри гидропривода.

Возможные причины симптома:

Износ манжет – невозможность создания гидравлического давления.
Залипание/коррозия поршня внутри цилиндра – уменьшение его рабочего хода.
Утечка тормозной жидкости через трещины или изношенные уплотнители главного цилиндра.
Завоздушивание гидропривода – воздух в системе сжимается, снижая усилие на ведомом диске.

Проверка уровня тормозной жидкости в бачке ГЦС

Найдите бачок главного цилиндра сцепления в подкапотном пространстве автомобиля Газель. Он обычно расположен на главном тормозном цилиндре или рядом с ним и соединен с ним трубопроводом. Корпус бачка изготовлен из полупрозрачного пластика, что позволяет визуально контролировать уровень жидкости без вскрытия.

Перед открытием крышки бачка тщательно очистите ее и горловину от грязи, пыли и мусора. Попадание загрязнений внутрь гидросистемы крайне нежелательно и может привести к ее повреждению. Проводите проверку на автомобиле, стоящем на ровной поверхности.

Аккуратно откройте крышку бачка. Снимите ее, отвернув против часовой стрелки или отжав фиксаторы (в зависимости от типа крышки). Извлеките плавающий фильтр-сетку при его наличии.
Визуально оцените уровень жидкости. Он должен находиться между метками «MIN» и «MAX» (или «MAX») на боковой стенке бачка. Нормальным считается уровень на 5-10 мм ниже максимальной отметки («MAX») в холодном состоянии.
Определите тип жидкости. Убедитесь, что в системе залита жидкость, рекомендованная производителем (чаще всего DOT 4). Маркировка и допуски указаны на крышке бачка и в руководстве по эксплуатации Газели. Не смешивайте жидкости разных стандартов!

Признаки проблем и последствия низкого уровня:

"Провал" педали сцепления. Низкий уровень жидкости - первичный признак утечек в гидросистеме (ГЦС, РЦС, магистрали, шланги).
Попадание воздуха в систему из-за низкого уровня приводит к неполному выключению сцепления (сложности при переключении передач) или его пробуксовке.

Дальнейшие действия:

Если уровень ниже «MIN» – долейте ТОЛЬКО чистую жидкость рекомендованного типа до уровня ~20 мм ниже «MAX», после чего обязательно найдите и устраните причину утечки.
Если уровень в норме, но педаль работает некорректно – требуется диагностика системы (возможно, воздух в системе или неисправность компонентов).

Поиск течи гидравлической жидкости под капотом

Обнаружение следов тормозной жидкости под капотом требует немедленной диагностики. Безгерметичность гидропривода сцепления приводит к падению давления, неполному выключению сцепления и затрудненному переключению передач. Чаще всего утечки наблюдаются в узлах соединений, шлангах и цилиндрах.

На автомобиле Газель сосредоточьтесь на компонентах системы сцепления: главном и рабочем цилиндрах. Внимательно осмотрите корпус главного цилиндра, расположенный на картере сцепления, особенно вокруг уплотнительных манжет и крышки бачка.

Этапы выявления и локализации утечки

Проверьте масляный картер двигателя: жидкость может стекать на него из главного цилиндра, создавая ложное впечатление течи двигателя.
Осмотрите шланги и трубопроводы на предмет трещин, вздутий или следов коррозии.
Убедитесь в надежности затяжки крепежных болтов главного цилиндра и соединений трубки высокого давления.
Проверьте состояние уплотнительных прокладок:
- Поршневые манжеты внутри цилиндра
- Резиновая крышка заливного бачка
- Уплотнительное кольцо в месте стыка бачка с корпусом
Проведите тест под нагрузкой: попросите помощника нажимать педаль сцепления, одновременно контролируя возможное появление капель на цилиндре.

Для точного определения используйте чистый тканевый салфетку – протрите поверхности предполагаемой течи, свежие пятна укажут на проблемное место. Не используйте тормозную жидкость, отличную от DOT 4, во избежание разбухания уплотнений.

Признак	Вероятная причина
Пятна под корпусом главного цилиндра	Износ манжет поршня или коррозия зеркала цилиндра
Мокрые соединения трубки	Ослабление крепежа или повреждение штуцера
Влажность на бачке	Трещина бачка или износ крышки

Визуальный осмотр корпуса цилиндра на трещины

Проведите тщательное обследование наружных поверхностей корпуса главного цилиндра сцепления, уделяя особое внимание зонам соединения с гидравлической трубкой и штуцером шланга. Используйте яркое освещение и при необходимости лупу для выявления микротрещин, которые могут быть невидны при беглом осмотре. Герметичность этих участков критична для работоспособности системы.Проконтролируйте внутреннюю полость цилиндра через заливную горловину на предмет продольных повреждений зеркала рабочей камеры. Обращайте внимание на следы тормозной жидкости на корпусе – масляные подтёки часто указывают на скрытые дефекты в месте образования течи.

Ключевые зоны риска:

Области крепления цилиндра к кузову (фланцы и точки фиксации скобами)
Зона резьбовых соединений (штуцеры, прокачные клапаны)
Участки с вибрационной нагрузкой (места контакта с трубопроводами)
Основание цилиндра в районе уплотнительной манжеты поршня

Признак неисправности	Вероятная зона повреждения
Масляные потёки с тыльной стороны	Трещина в районе основного сальника
Подтёки у штуцера трубки	Скол резьбы или радиальная трещина
Запотевание нижней части корпуса	Микротрещина в фундаментной зоне

Важно: обнаружение любых трещин – даже незначительных – требует замены узла, ремонт корпуса методом пайки или сварки запрещён из-за высокого рабочего давления.

Необходимые инструменты для демонтажа главного цилиндра

Для корректного снятия узла потребуется минимальный набор специнструментов, соответствующий крепежным элементам и особенностям монтажа системы.

Подготовьте рабочее пространство с устойчивым освещением, защитные перчатки и емкость для сбора остатков тормозной жидкости.

Ключи рожковые (8 мм, 10 мм, 13 мм)
Торцевые головки с воротком (10 мм, 13 мм)
Отвертки: крестовая (PH2) и шлицевая (5–6 мм)
Пассатижи для стопорных колец/фиксаторов
Шприц или груша для откачки жидкости из бачка
Емкость (0,5–1 л) под отработанную жидкость
Чистая ветошь для протирки элементов

Профессиональные диагностические стенды ГЦС

Специализированные стенды для диагностики главного цилиндра сцепления (ГЦС) обеспечивают точную проверку рабочих параметров без демонтажа узла с автомобиля. Оборудование имитирует реальные условия эксплуатации, создавая давление в гидросистеме и фиксируя критические показатели герметичности и производительности.

Использование профессиональных стендов минимизирует ошибки при определении неисправностей, исключая "диагностику наобум". Это позволяет выявлять скрытые дефекты: износ манжет, заклинивание поршня, утечки тормозной жидкости или падение давления ниже допустимых норм.

Ключевые возможности оборудования

Измерение давления нагнетания – контроль соответствия характеристикам оригинальных запчастей ГАЗель.
Тест на герметичность – детектирование внешних и внутренних утечек за установленное время.
Проверка скорости перемещения штока – выявление завоздушивания или засорения магистралей.
Диагностика УПРТ (усилитель привода сцепления) – оценка синхронности работы с ГЦС.

Стенды оснащаются цифровыми манометрами, прозрачными резервуарами и адаптерами под различные модели Газель. Результаты тестов (графики, таблицы параметров) сохраняются для анализа или формирования отчетов.

Отключение трубопровода от главного цилиндра

Очистите соединение трубопровода со штуцером цилиндра ветошью для исключения попадания грязи в гидросистему. Подготовьте ёмкость для слива тормозной жидкости и защитные перчатки, избегая контакта с кожей.

Зафиксируйте корпус цилиндра, после чего подставьте емкость под штуцер. Ключом на 10 или 11 мм (в зависимости от модели Газели) ослабьте крепление гайки трубопровода. Снижайте усилие постепенно для контроля вытекания жидкости.

Последовательность отключения:

Выверните крепежную гайку до полного снятия с резьбового штуцера
Быстро отсоедините трубопровод, направив его отверстие в ёмкость
Немедленно заткните штуцер цилиндра чистым резиновым колпачком или пластилином
Закройте торец трубопровода для защиты от загрязнений и утечек

Уложите снятый трубопровод без перегибов. При замене деталей предотвращайте капельную утечку жидкости на лакокрасочное покрытие автомобиля.

Снятие шлонга подачи жидкости от бачка

Предварительно подготовьте чистую ветошь и ёмкость для остатков тормозной жидкости. Очистите зону соединения шланга и бачка от загрязнений для предотвращения попадания частиц в систему. При необходимости выполните частичный слив жидкости через штуцер прокачки рабочего цилиндра.

Ослабьте фиксирующий хомут крепления шланга, расположенный на наконечнике бачка. Для червячных хомутов используйте отвёртку, пружинные демонтируются пассатижами. Аккуратно снимите шланг со штуцера короткими проворачивающими движениями, сохраняя вертикальное положение бачка для минимизации утечек.

Пережмите шланг специальным зажимом или заглушите штуцер для сохранения жидкости
Контролируйте положение бачка – перекосы вызывают переливы жидкости
При прикипании наконечника обработайте соединение WD-40 на 5-10 минут

Внимание: исключите контакт тормозной жидкости с лакокрасочными поверхностями – выполняйте монтаж/демонтаж в защитных перчатках. Проверьте целостность шланга перед повторной установкой.

Демонтаж фиксаторов крепления ГЦС к кузову

Фиксаторы главного цилиндра сцепления (ГЦС) на автомобиле Газель расположены в моторном отсеке. Они крепят корпус цилиндра либо к кронштейну, приваренному к щиту передка кузова, либо непосредственно к нему. Доступ к ним осуществляется сверху, над коробкой передач.

Крепление может осуществляться с помощью двух гаек на резьбовых шпильках, закрепленных в кузове (наиболее распространено на Газель Бизнес/Некст), либо через проушины в корпусе ГЦС болтами в резьбовые отверстия кронштейна. В любом случае, для работы потребуется набор рожковых или накидных ключей, часто размером 13 мм или 17 мм, иногда с использованием удлинителя для удобного доступа.

Подготовка и осмотр:

Тщательно очистите резьбовую часть шпилек или болтов и зону вокруг креплений от грязи и масла мелкой щеткой или ветошью.
Визуально определите тип крепежа (шпилька + гайка или болт) и точный размер ключа. Подберите подходящий инструмент.
При признаках сильной коррозии или "прикипания" обработайте соединения проникающей смазкой (например, WD-40 или аналогом) и дайте ей время подействовать.

Возможные сложности и методы преодоления:

Проблема	Распространенные причины	Рекомендуемые действия
Проворачивание шпильки	Выход из строя керна на кузове/кронштейне, коррозия	Удерживайте головку шпильки пассатижами/ключом, если конструкция позволяет заблокировать ее внешнюю часть. Если блокировка невозможна, крепеж срезается для замены.
"Прикипание" резьбы	Накипь, коррозия, окисление за длительное время	Обильная обработка проникающей смазкой за несколько подходов, использование ключа с длинным рычагом (воротка + удлинитель на головку). Прогрев соединения строительным феном при сильной коррозии.

Процесс демонтажа:

Медленным и сильным усилием начните откручивать гайки против часовой стрелки (или болты, если крепление болтовое). Избегайте резких рывков.
Следите, чтобы ключ не соскальзывал и садился на гайку/головку болта максимально плотно, чтобы избежать срыва граней ("слизывания").
При отворачивании придерживайте корпус ГЦС рукой, чтобы он не упал после снятия последнего крепежа и не повредил трубки/шланги ниже.
После полного отворачивания аккуратно снимите гайки или выкрутите болты и уберите их в сторону, не теряя.

После демонтажа фиксаторов корпус ГЦС останется соединен с гидравлическими магистралями и толкателем педали. Для дальнейшего демонтажа цилиндра потребуется отсоединить гидротрубку сцепления от штуцера ГЦС и снять тягу с вилки включения сцепления.

Важные замечания:

Используйте дополнительное освещение для лучшего обзора рабочей зоны.
При установке новых фиксаторов или перед обратной сборкой нанесите небольшое количество медной или графитовой противозадирной смазки на резьбу для облегчения будущего демонтажа. Не перетягивайте.

Отсоединение толкателя от педали сцепления

Перед началом работ убедитесь в отсоединении клеммы «минус» от аккумуляторной батареи для предотвращения случайного замыкания электропроводки. Снимите пластиковую декоративную накладку (облицовку) пола в районе педального узла, закрывающую доступ к механизмам педалей сцепления и тормоза.

Визуально найдите место соединения вилки (уха) педали сцепления с проушиной толкателя главного цилиндра. Это соединение удерживается металлической серьгой (опалубкой), которая фиксируется шплинтом, либо непосредственно шплинтом, проходящим через отверстия в вилке педали и проушине толкателя.

Процедура Демонтажа

Осмотр и подготовка: Очистите область соединения от грязи и смазки ветошью или щеткой. Осмотрите шплинт: определите ориентацию его усов (загнутых концов).
Выпрямление усов шплинта: При помощи пассатижей или тонкогубцев аккуратно выпрямите оба уса шплинта так, чтобы их можно было легко продеть сквозь отверстие серьги или соединения.
Извлечение шплинта:
- Подденьте кончик одного из усов пассатижами и постарайтесь вытянуть шплинт пальцами.
- Если шплинт сидит плотно или закис:
  - Примените губки пассатижей для захвата головки шплинта и раскачивающими движениями медленно извлеките его.
  - Возможно использование специального съемника шплинтов.
  - В крайнем случае, осторожно используйте молоток и пробойник подходящего диаметра (или тупое зубило), чтобы аккуратно выбить шплинт через серьгу со стороны обратного изгиба усов.
Снятие фиксирующей шайбы (если применимо): В металлической серьге под шплинтом часто находится резиновая или металлическая уплотнительная шайба. Запомните ее положение и снимите после удаления шплинта.
Извлечение серьги (опалубки): Если соединение выполнено через серьгу, аккуратно извлеките ее из отверстий вилки педали и проушины толкателя. Серьга может быть достаточно туго посажена.
Расцепление: Аккуратно покачивая, отсоедините проушину толкателя ГЦС от вилки педали сцепления. Теперь толкатель свободен.

Важно: После извлечения убедитесь, что шплинт и серьга/шайба не утеряны. При сильном повреждении шплинта или серьги замените их новыми.

Извлечение главного цилиндра из моторного отсека

Перед началом демонтажа снимите минусовую клемму с аккумуляторной батареи, чтобы исключить замыкание цепи. Обязательно подготовьте чистую ветошь и емкость для слива тормозной жидкости – резервуар главного цилиндра необходимо трижды прокачать грушей, после чего отсоединить от него шланг подачи жидкости.

Найдите штуцер гидропривода на корпусе цилиндра (обычно резьбовая латунная гайка с выходящим стальным трубопроводом). Ослабьте фиксирующую гайку тормозной трубки ключом на 10 мм, удерживая второй гайку контргайкой. Продемонстрируйте осторожность при отсоединении трубки – резкие изгибы могут повредить магистраль, что потребует замены всей линии.

Порядок откручивания крепежа

Ключом на 13 мм отверните две крепежные гайки цилиндра, фиксирующие его к кронштейну педального узла. Для доступа к задней гайке может потребоваться карданный удлинитель.
Извлеките цилиндр через технологическое окно в щитке моторного отсека, одновременно выводя шток из зацепления с вилкой сцепления.
Проверьте посадочное гнездо на загрязнения – наличие окалины или коррозии приведет к перекосу нового цилиндра при установке.

Типовая неисправность при демонтаже	Метод профилактики
Срыв граней гаек крепления	Обработка резьбы проникающей смазкой WD-40 за 15 минут до работы
Обрыв трубки гидропривода	Одновременная фиксация обеих гаек штуцера разводными ключами

Важно! Заглушите отсоединенную трубку чистым болтом М8 или резиновым колпачком – попадание воздуха в систему потребует сложной прокачки на этапе сборки. Осмотрите шток и толкатель демонтированного узла – образованные на них задиры свидетельствуют о несоосности при работе.

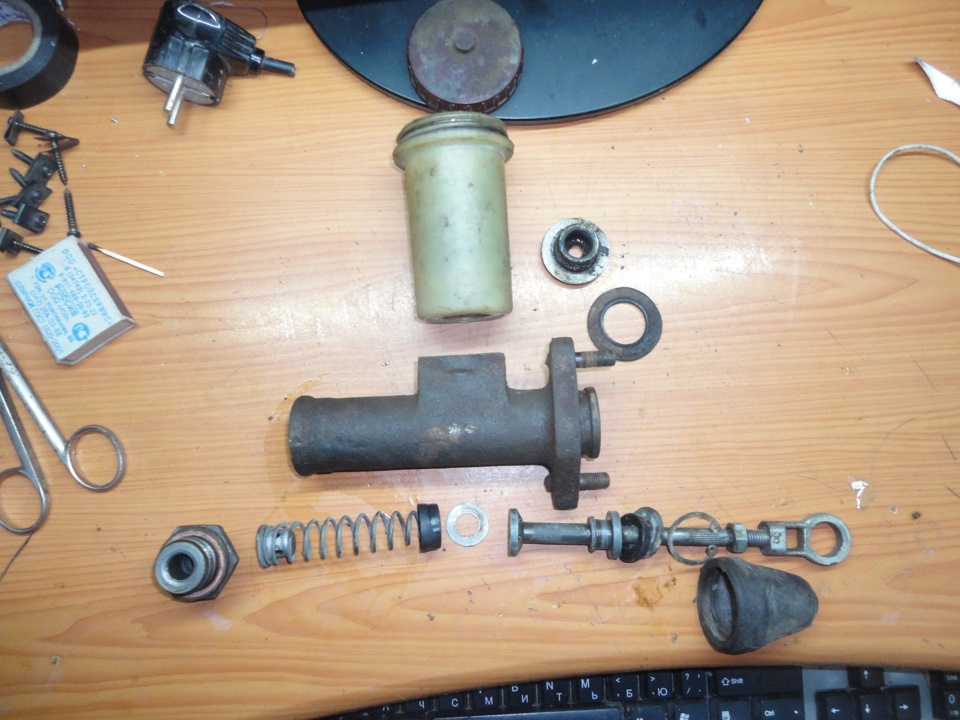

Разборка корпуса главного цилиндра сцепления Газель

Перед разборкой подготовьте чистую поверхность, емкости для деталей и промывочную жидкость (керосин или тормозную жидкость). Убедитесь, что корпус цилиндра демонтирован с автомобиля и освобожден от крепежных элементов.

Отверните стопорную гайку толкателя. Установите корпус в тиски с мягкими губками для фиксации (зажимайте только за фланец крепления, избегая деформации). Аккуратно снимите пыльник с направляющей втулки.

Извлечение внутренних компонентов

Сожмите пружину поршня через перепускное отверстие мягким стержнем (например, деревянной палочкой).
Удалите стопорные кольца стопорной шпильки с помощью тонкогубцев.
Последовательно извлеките:
- Поршень первичной камеры с уплотнительными манжетами
- Возвратную пружину
- Поршень вторичной камеры с манжетами

Деталь	Особенности при осмотре
Манжеты поршней	Трещины, разрывы, потеря эластичности
Рабочие поверхности	Риски, коррозия, задиры

Внимание: Компоненты вторичной камеры (ближние к толкателю) извлекайте последними – их пружина находится в предварительном сжатии. Все детали перед осмотром промойте, замочив в чистой тормозной жидкости.

Очистка всех компонентов от загрязнений

Тщательно промойте демонтированный корпус главного цилиндра, поршень, стопорное кольцо и толкатель чистым тормозной жидкостью. Используйте мягкую кисть для удаления застарелых отложений со внутренних поверхностей и каналов, особое внимание уделяйте компенсационным отверстиям.

Проверьте все детали на отсутствие коррозии или микротрещин. Продуйте сжатым воздухом (направляя струю через все каналы), чтобы устранить мельчайшие частицы загрязнений и остатки промывочной жидкости. Никогда не применяйте для очистки бензин, ацетон или агрессивные растворители – они разрушают резиновые уплотнения.

Критичные этапы при очистке

Разборка цилиндра (при наличии задиров или коррозии на зеркале)
Механическая зачистка поршня хлопковой ветошью без ворса
Контроль состояния уплотнительных манжет с помощью увеличительного стекла.

Материал	Допустимые очистители
Металлические части	Тормозная жидкость, изопропиловый спирт
Резиновые уплотнения	Только свежая тормозная жидкость

Дефектовка зеркала цилиндриной гильзы главного цилиндра сцепления

Целостность зеркала гильзы критична для герметичности системы. Даже микроскопические повреждения поверхности приводят к утечке тормозной жидкости и отказу сцепления.

Дефектовка проводится визуально и инструментально после очистки гильзы от загрязнений. Для контроля применяют яркую лампу, лупу и микрометр на разных глубинах цилиндра. Проверяется состояние поверхности, геометрия диаметра.

Ключевые дефекты и критерии браковки

Дефект	Описание	Критерий браковки
Задиры	Глубокие продольные борозды от абразивного износа	Любая глубина, ощущаемая ногтем
Царапины и риски	Тонкие поверхностные повреждения	Пересечение более 20% площади зеркала
Коррозия	Раковины или пятна от окисления	Любое проявление эрозии поверхности
Эллипсность	Отклонение формы от круга	Разница диаметров ≥ 0.02 мм
Конусность	Сужение или расширение по длине гильзы	Перепад диаметров ≥ 0.03 мм

Проверка состояния уплотнительных манжет главного цилиндра сцепления Газель

Проверку начинают с визуального осмотра манжет при разборке узла. Ключевые признаки износа:

Требуется немедленная замена при обнаружении:

Вздутие, трещины или порезы резины
Заметная деформация кромок
Потеря эластичности (чрезмерное отвердение)
Оставшиеся следы тормозной жидкости в канавках поршня
Потеря геометрии рабочих кромок (замятости, загибы)

Нормальное состояние	Неисправное состояние
Гладкая поверхность без видимых дефектов	Микротрещины у кромки контакта
Эластичность при сжатии	Появление "ворсинок" на кромке

Дополнительный контроль:

Проверка зеркала цилиндра царапин (риски провоцируют утечки)
Контроль плавности хода поршня без манжет
Замер износа ответственных диаметров микрометром

Оценка износа возвратной пружины

Проверку длины возвратной пружины проводят штангенциркулем, сравнивая с номинальным размером (для Газели – 105 мм). Укорочение пружины более чем на 10% свидетельствует о критическом усталостном методе, требующем замены. Параллельно визуально оценивается целостность витков: трещины, следы коррозии или деформации недопустимы.

Для проверки упругих характеристик сожмите пружину в тисках с усилием, аналогичным рабочему (около 34–36 кгс). Если после снятия нагрузки пружина не восстанавливает первоначальную длину, или на ней видны остаточные деформации – узел непригоден к эксплуатации. Особое внимание уделите посадочным местам: износ концевых колец вызывает перекосы при работе.

Диагностические признаки износа:

Замедленное возвращение педали в исходное положение
Неполный ход штока главного цилиндра
Подтекание ТЖ из уплотнений из-за неравномерного давления

Комплектация ремонтным набором ГЦС для Газель

Ремонтный набор для главного цилиндра сцепления (ГЦС) автомобилей Газель включает ключевые компоненты для восстановления работоспособности узла. Стандартная комплектация содержит следующие детали:

Основные элементы набора:

Резинки: уплотнительные манжеты поршня первичного и вторичного контуров
Резиновые защитные пыльники штока и корпуса
Возвратная пружина поршня цилиндра
Стопорные кольца и шайбы для фиксации поршней

Дополнительные элементы	Назначение
Пластиковый толкатель	Передаёт усилие от педали к поршням
Фторопластовые кольца	Герметизация зоны контакта штока

Важно: состав может незначительно варьироваться у разных производителей. Перед покупкой следует уточнить соответствие деталей модели ГЦС (Белмаг, ATE, IZH и др.).

Замена изношенных уплотнений новыми манжетами

После демонтажа главного цилиндра сцепления и его разборки проведите тщательную очистку корпуса и внутренних каналов от остатков старой тормозной жидкости и загрязнений. Убедитесь в отсутствии задиров или коррозии на зеркале цилиндра – даже незначительные повреждения приведут к ускоренному износу новых уплотнительных элементов.

Подберите ремонтный комплект, строго соответствующий модели вашего главного цилиндра Газели. Перед установкой новых резиновых манжет смажьте их чистой тормозной жидкостью, рекомендованной производителем – это предотвратит повреждение уплотнений при сборке и обеспечит плавную работу поршня на начальном этапе эксплуатации.

Последовательность замены уплотнений:

Аккуратно запрессуйте новые манжеты в посадочные канавки на поршне при помощи пальцев, избегая перекосов и применения острых инструментов.
Установите возвратную пружину внутрь корпуса цилиндра, соблюдая правильную ориентацию.
Введите поршень с новыми уплотнениями в гильзу плавным нажатием без рывков, предварительно смочив рабочую поверхность тормозной жидкостью.

После сборки выполните прокачку гидропривода для удаления воздуха: начните с главного цилиндра, последовательно переходя к рабочим элементам сцепления. Проверьте отсутствие подтеканий жидкости на корпусе и плавность хода педали – заеданий или непривычно мягкого хода быть не должно.

Порядок сборки деталей после ремонта

Перед началом сборки главного цилиндра сцепления Газель тщательно очистите все посадочные поверхности и компоненты от загрязнений. Убедитесь в отсутствии задиров и коррозии внутри корпуса, особенно в зоне перемещения поршня.

Используйте новые манжеты и уплотнители из ремонтного комплекта, предварительно смазав их чистой тормозной жидкостью соответствующей спецификации. Проверьте целостность пружины, отсутствие деформации вала толкателя и первичного поршня.

Технологическая последовательность операций:

Установите смазанный уплотнительный манжет широкой стороной вперёд на первичный поршень
Вставьте поршень с пружиной в корпус цилиндра пружиной внутрь
Зафиксируйте сборочный узел при помощи стопорного кольца, используя монтажный инструмент
Смонтируйте резиновую гофру толкателя на корпус, проверив её прилегание по всему периметру
Закрепите штуцер прокачки с новым медным уплотнительным кольцом усилием 15-18 Н·м

Окончательная установка на транспортное средство:

Зафиксируйте главный цилиндр на картере сцепления болтами крепления (30-33 Н·м)
Подсоедините трубопровод гидравлики без перекручивания шлангов
Присоедините тягу привода к вилке выжимного подшипника

Перед вводом в эксплуатацию заполните бачок тормозной жидкостью до уровня Max. Проведите прокачку системы, проверьте ход педали сцепления (норма: 120-130 мм) и отсутствие подтеканий в зоне соединений. Срабатывание должно происходить при ходе педали 40-50 мм от верхнего положения.

Контрольный параметр	Значение
Усилие для выключения сцепления	120-150 Н
Ход штока при отпущенной педали	0.1-0.5 мм
Требуемая жидкость	DOT-4

Установка главного цилиндра сцепления Газель

Зафиксируйте главный цилиндр сцепления на штатных крепежных точках кузова, совместив монтажные отверстия детали с резьбовыми гнездами кронштейна. Используйте штатные болты крепления, предварительно убедившись в чистоте и отсутствии деформаций на посадочной поверхности.

Подключите трубопровод гидропривода к штуцеру цилиндра и затяните накидную гайку моментом 15-18 Н·м. Наденьте толкатель цилиндра на педаль сцепления, закрепив его шплинтом. Заправьте систему тормозной жидкостью с последующей прокачкой для удаления воздуха согласно регламенту.

Контрольные операции после монтажа

Плавность хода педали – отсутствие заеданий и рывков при нажатии
Герметичность соединений – визуальная проверка на подтеки жидкости
Рабочий ход педали (норма: 140-160 мм от пола)

Параметр	Значение
Усилие на педали	80-200 Н
Свободный ход педали	5-10 мм

Подсоединение толкателя к педали сцепления

Подсоединение толкателя главного цилиндра к педали сцепления выполняется через отверстие в рычаге педали сцепления. Требуется точное совмещение оси толкателя с посадочным гнездом на кронштейне педального узла, обеспечивая соосность без перекосов.

После позиционирования соединение фиксируется металлическим шплинтом или стопорным кольцом через сквозное отверстие в пальце шарнира толкателя. Обязателен визуальный контроль глубины посадки пальца – фланец толкателя должен плотно прилегать к внешней поверхности кронштейна педали без зазоров.

Проверка работоспособности

Убедитесь в свободном ходе педали сцепления после присоединения
Проверьте отсутствие люфтов в месте соединения (±0,5 мм допустимо)
Протестируйте плавность возврата педали до верхнего положения

Критические моменты:

Не применяйте усилие при монтаже – соединение должно стыковаться без натяга
Замените деформированный палец толкателя или изношенный шплинт
Контролируйте линейность тяги – перекос вызывает заедание привода

Проверка корректности соединения осуществляется запуском двигателя с выжатым сцеплением – педаль не должна самопроизвольно подниматься и обязана сохранять фиксацию в нижней точке.

Фиксация бачка жидкостью и подсоединение шланга

После установки нового главного цилиндра сцепления на Газель заполните расширительный бачок тормозной жидкостью до уровня "MAX", рекомендованной производителем (обычно DOT-4). Приложите легкое усилие к бачку при его посадке на горловину цилиндра, чтобы резиновое уплотнительное кольцо плотно село в посадочный паз.

Проверьте целостность и чистоту штуцера цилиндра перед подключением гибкого шланга. Наденьте конец шланга на штуцер до упора и зафиксируйте его металлической защелкой. Убедитесь, что хомут обхватывает шланг равномерно и без перекосов.

Удалите воздух из системы сцепления прокачкой
Проконтролируйте уровень жидкости после прокачки
Проверьте отсутствие подтеканий на соединениях

Подключение гидравлической магистрали к цилиндру

Подсоединение трубопровода к главному цилиндру сцепления выполняется через металлический штуцер, расположенный на боковой или верхней части корпуса. Резьбовое соединение типа "конус-конус" обеспечивает герметичность за счет металлического контакта при затяжке без дополнительных уплотнителей.

На автомобилях Газель используется стандартная гидравлическая линия с накидной гайкой М10×1, требующая правильной ориентации трубки. Перед подключением обязательна очистка резьбы штуцера и полости гайки от коррозии и загрязнений, чтобы исключить утечки тормозной жидкости.

Порядок подключения

Наденьте гайку гидравлической трубки на штуцер цилиндра, убедившись в отсутствии перегибов магистрали
Предварительно затяните гайку вручную до упора для корректного позиционирования резьбы
Затяните соединение ключом на 14–17 Н·м (динамометрический ключ рекомендуется)
Проконтролируйте соосность трубки - перекосы недопустимы

Критические моменты: Превышение момента затяжки вызывает деформацию конуса штуцера. Избегайте использования фум-ленты или герметиков - они засоряют гидросистему. После установки обязательна двухэтапная прокачка сцепления.

<start>

Заполнение системы тормозной жидкостью

Залейте рекомендованную тормозную жидкость (DOT 4) в бачок главного цилиндра сцепления до уровня «MAX». Убедитесь в герметичности всех соединений и отсутствии видимых подтёков на трубопроводах.

Прокачка системы выполняется вдвоём для удаления воздушных пробок. Попросите помощника выжать педаль сцепления 5-6 раз и удерживать её в нижнем положении.

Снимите защитный колпачок со штуцера прокачки рабочего цилиндра, наденьте чистый шланг и опустите его конец в прозрачную ёмкость с тормозной жидкостью
Открутите штуцер на ½-¾ оборота гаечным ключом
Дождитесь вытекания жидкости с пузырьками воздуха, после чего плотно заверните штуцер
Только после затяжки штуцера отпустите педаль сцепления
Повторите процедуру 3-5 раз, пока в вытекающей жидкости не исчезнут воздушные пузыри

Обязательно контролируйте уровень жидкости в бачке, доливая её при падении ниже метки «MIN». По окончании прокачки доведите уровень до «MAX», протрите все элементы от остатков жидкости.

Технология прокачки гидропривода сцепления

Наденьте прозрачный шланг подходящего диаметра на штуцер прокачки рабочего цилиндра сцепления, опустив свободный конец шланга в чистую емкость с небольшой высотой столба (3-5 см) свежей рекомендованной тормозной жидкости. Попросите помощника несколько раз энергично нажать педаль сцепления и удерживать ее в крайнем нижнем положении.

Ключом ослабьте штуцер прокачки примерно на 1/2 - 1 оборот. Вы увидите, как в шланге пойдет поток рабочей жидкости с воздушными пузырьками. После прекращения выхода пузырьков (когда пойдет чистая жидкость) плотно заверните штуцер, *только после этого* помощник может плавно отпустить педаль сцепления.

Действия

Повторите цикл (нажатие педали -> откручивание штуцера -> закручивание штуцера -> отпускание педали) до тех пор, пока в шланге полностью не исчезнут пузырьки воздуха и педаль сцепления не начнет работать нормально (не станет упругой и не появится ощущение полного хода привода). Процесс сопровождайте контролем уровня жидкости в бачке ГЦС, не допуская его падения ниже минимума – постоянно доливайте новую жидкость.

Ключевые нюансы:

На Газели доступ к штуцеру РЦС часто затруднен кожухом или тросом коробки передач, будьте готовы к сложностям.
Используйте только ту тормозную жидкость (DOT), которая рекомендована производителем (обычно DOT-4).
Перед подключением шланга очистите штуцер РЦС от грязи.
Следите за герметичность соединений, избегайте подтеканий.

Признак правильной прокачки	Признак остаточного воздуха (пробка)
Педаль упругая, линейный ход от верха к низу	Педаль мягкая, "проваливается"
Передачи включаются легко без рывков/хруста	Затрудненное включение передач на заведенном моторе
Чистая жидкость без пузырей в шланге	Воздушные пузыри продолжают выходить

После завершения прокачки убедитесь в отсутствии подтеков тормозной жидкости в местах соединений ГЦС и РЦС. Тщательно протрите все элементы привода от остатков жидкости.

Устранение воздушных пробок методом педального накачивания

Перед началом прокачки убедитесь в целостности шлангов и герметичности соединений гидропривода. Проверьте уровень тормозной жидкости в бачке главного цилиндра и долейте ее при необходимости до отметки «MAX», используя только рекомендованную производителем жидкость.

Для работы потребуется два человека. Один будет нажимать педаль сцепления, второй – контролировать выход жидкости из прокачного штуцера на рабочем цилиндре. Подготовьте прозрачный шланг, подходящий по диаметру к штуцеру, и чистую емкость для слива старой жидкости.

Последовательность действий:

Наденьте шланг на штуцер рабочего цилиндра и опустите его конец в емкость с небольшим количеством жидкости.
Попросите помощника резко выжать педаль сцепления до упора 3–4 раза и удерживать ее в нижнем положении.
Пока педаль утоплена, частично отверните прокачной штуцер на ½ оборота ключом. Воздух и жидкость начнут вытекать через шланг.
После прекращения пузырей и появления равномерной струи жидкости закрутите штуцер обратно.
Только после закручивания штуцера помощник может плавно отпустить педаль.

Повторяйте цикл (пункты 2–5) до полного исчезновения воздушных пузырей в шланге и появления плотной струи без рывков. Контролируйте уровень жидкости в бачке после каждых 3–4 циклов, не допуская его падения ниже «MIN». Завершив прокачку, долейте жидкость до нормы и плотно закройте крышку бачка.

Ключевые моменты:

Штуцер открывается только при утопленной педали.
Педаль отпускается исключительно после закручивания штуцера.
При непрерывном появлении пузырей проверьте систему на утечки.

Контроль герметичности узла после ремонта

Соберите систему гидропривода сцепления и заполните бачок тормозной жидкостью. Проверьте плотность затяжки всех соединений: выпускного штуцера, трубопроводов и шлангов.

Прокачайте гидросистему стандартным методом для удаления воздуха. Выполните 5-8 полных ходов педалью сцепления при работающем двигателе, чтобы создать рабочее давление.

Визуальная проверка: Тщательно осмотрите корпус главного цилиндра, уплотнители, места соединений и шланги на предмет подтеканий. Используйте фонарь для труднодоступных зон.
Тестирование под давлением:
- Нажмите педаль до упора и удерживайте 20 секунд
- Отсутствие падения педали и просачивания жидкости подтверждает герметичность

Контрольные точки:

Зона проверки	Признак дефекта
Торцевое уплотнение поршня	Капли на пыльнике толкателя
Уплотнительные манжеты	Потёки по корпусу цилиндра
Резьбовые соединения	Мокрые потёки на штуцерах

При обнаружении течи демонтируйте цилиндр для повторной диагностики манжет, качества поверхности зеркала цилиндра и калибровки штока. После устранения дефектов повторите проверочный цикл.

Периодичность замены тормозной жидкости в системе сцепления

Производитель рекомендует заменять тормозную жидкость в системе сцепления автомобиля ГАЗель каждые 40 000–60 000 км пробега или раз в 2–3 года независимо от километража. Интервал зависит от интенсивности эксплуатации и условий работы транспортного средства.

Тормозная жидкость гигроскопична – активно впитывает влагу из окружающей среды. Повышение содержания воды приводит к снижению температуры кипения на 30–50%, вызывая риск образования паровых пробок при нагреве. Это провоцирует провал педали сцепления и потерю эффективности системы.

Факторы, требующие внеплановой замены

Изменение консистенции: Появление слизи, мутности или осадка
Снижение уровня жидкости без видимых утечек
Воздух в гидравлике (мягкая или "ватная" педаль)

Параметр	Норма	Тревожные признаки
Цвет жидкости	Прозрачный золотистый	Коричневый оттенок, помутнение
Вязкость	Однородная консистенция	Сгустки или желеобразные включения

Используйте только жидкости класса DOT-4 и обязательно удаляйте воздух из системы после замены методом прокачки. Игнорирование регламента ведет к коррозии главного цилиндра сцепления и дорогостоящему ремонту.

Список источников

Для достоверного описания устройства и ремонта главного цилиндра сцепления автомобиля ГАЗель использовались авторитетные технические источники. Качество их содержания проверено профессиональными автомобильными механиками и инженерами.

Ниже перечислены наиболее информативные материалы, предоставляющие детальные сведения о конструктивных особенностях, типовых неисправностях и последовательности восстановительных работ для данной системы.

Официальное руководство по ремонту ГАЗель Бизнес (ГАЗ-2705, ГАЗ-3302) издательства ГАЗ.
Практическое пособие "Устройство и обслуживание сцепления ГАЗ-3302" от технического центра Группы ГАЗ.
Сборник технических спецификаций и допусков "Системы сцепления легковых и малотоннажных автомобилей" (автор В. П. Беляков).
Видеоинструкции ремонта главного цилиндра от сертифицированных СТО ГАЗ в сети YouTube.
Технические бюллетени и мануалы электронной системы ELSA-Pro для дилерских станций ГАЗ.
