Горит лампа ABS - главные причины и способы устранения

Статья обновлена: 18.08.2025

Индикатор ABS на приборной панели сигнализирует о неисправностях в антиблокировочной системе тормозов. Его появление требует внимания, так как напрямую влияет на безопасность управления автомобилем.

Свечение лампочки ABS указывает на возможные проблемы: от повреждения датчиков колес до сбоя в блоке управления или нарушения целостности проводки. Игнорирование сигнала может привести к отключению системы и ухудшению торможения.

Рассмотрим основные причины активации индикатора ABS и эффективные методы диагностики для восстановления работоспособности тормозной системы.

Проверка предохранителей блока ABS

Неисправность предохранителей – одна из наиболее вероятных причин активации индикатора ABS. Прежде чем приступать к сложной диагностике, необходимо проверить целостность этих элементов. Они защищают электрические цепи системы от перегрузок и коротких замыканий.

Перегоревший предохранитель прерывает питание модуля ABS или его датчиков, что немедленно фиксируется системой и зажигает контрольную лампу. Для проверки потребуется доступ к монтажному блоку автомобиля и базовые знания его компоновки.

Последовательность действий при проверке

Шаг 1: Определение расположения блока предохранителей

• Найдите основной монтажный блок (часто расположен в салоне возле рулевой колонки, под приборной панелью или в подкапотном пространстве)
• Изучите схему на крышке блока или в руководстве по эксплуатации авто
• Определите предохранители, отвечающие за ABS (обычно маркированы как "ABS", "Hydraulic Unit", "Pump Motor")

Шаг 2: Визуальный осмотр и прозвонка

1. Извлеките целевой предохранитель специальными щипцами
2. Проверьте целостность плавкой перемычки:
   • Визуально: перегоревшая нить имеет разрыв или потемнение колбы
   • Мультиметром: установите режим прозвонки – отсутствие сигнала укажет на обрыв

Шаг 3: Замена и контроль

Действие	Важно
Установите новый предохранитель ТОЧНОГО номинала (указан на корпусе)	Использование "жучков" или предохранителей другого ампеража недопустимо
Запустите двигатель	Проверьте, погасла ли лампа ABS через 3-5 секунд после старта
Протестируйте систему	Совершите пробную поездку с резким торможением на безопасном участке

Критические моменты: Если предохранитель перегорает повторно сразу после замены – это указывает на серьезную неисправность в цепи ABS (короткое замыкание, неисправность насоса, повреждение проводки). Дальнейшую диагностику необходимо доверить специалистам.

Диагностика датчиков скорости колес

Датчики скорости вращения колес (ДСВК) – критически важные компоненты ABS, отслеживающие частоту вращения каждого колеса. При неисправности хотя бы одного датчика система ABS деактивируется, зажигая контрольную лампу. Диагностику начинают со считывания кодов ошибок через OBD-II сканер, указывающих на проблемный датчик или цепь.

После определения колеса с потенциальной неполадкой проводят визуальный осмотр датчика и его проводки. Поврежденные провода, окисленные контакты или загрязнение магнитного сердечника металлической стружкой – частые причины сбоев. Механические дефекты зубчатого кольца (репера) на ступице также влияют на работу системы.

Этапы проверки датчика

Для точной диагностики выполняют следующие измерения мультиметром:

• Сопротивление: Сверяют показания с нормой производителя (обычно 800-2500 Ом). Отклонения указывают на обрыв или замыкание.
• Напряжение переменного тока: Раскручивают колесо вручную (на подъемнике). Исправный датчик генерирует 0.1-2V AC. Отсутствие сигнала – признак поломки.
• Целостность изоляции: Проверяют сопротивление между контактом датчика и массой (>20 МОм). Низкие значения сигнализируют о пробое.

Параметр	Исправный датчик	Неисправный датчик
Сопротивление	Соответствует спецификации	Обрыв (∞) / Короткое замыкание (~0 Ом)
Сигнал AC	0.1-2V при вращении	Отсутствует или нестабилен

При неоднозначных результатах используют осциллограф для анализа формы сигнала. Равномерные синусоиды без помех – норма, хаотичные всплески или «провалы» указывают на повреждение репера или датчика. После замены дефектного компонента обязательно стирают ошибки из памяти ЭБУ и проводят тест-драйв для проверки работы ABS.

Загрязнение или повреждение датчиков ABS

Датчики антиблокировочной системы расположены вблизи вращающихся частей ступицы, что делает их уязвимыми для внешних воздействий. Прямой контакт с дорожной грязью, реагентами, металлической стружкой от износа тормозных дисков или механические удары приводят к нарушению их работоспособности.

Неисправность проявляется в виде постоянного или периодического загорания лампочки ABS на приборной панели, сопровождаясь ошибками в памяти ЭБУ (например, коды C0110, C0120). Игнорирование проблемы может вызвать ложные срабатывания системы или полный отказ ABS при экстренном торможении.

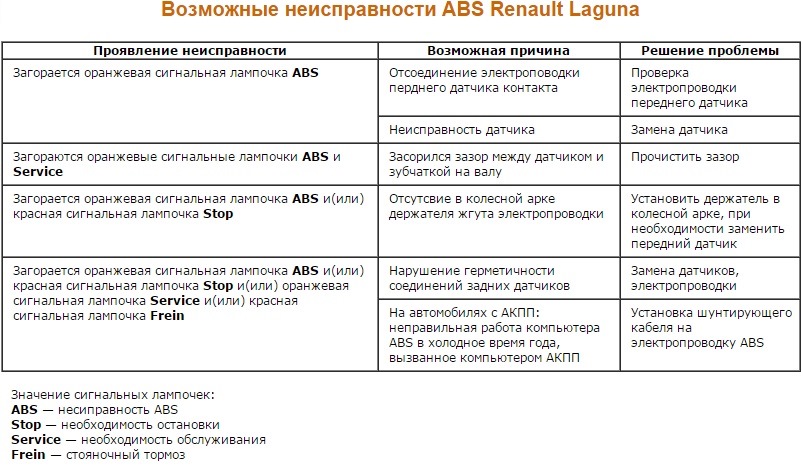

Типичные неисправности и решения

Причина	Способ устранения
Загрязнение рабочей поверхности: налипание грязи, солевых отложений или металлической пыли на чувствительный элемент	Демонтаж датчика Очистка спиртом и мягкой щёткой Продувка сжатым воздухом
Механические повреждения: трещины в корпусе, сколы, деформация после ударов камнями	Визуальный осмотр на предмет разрушения Замена датчика при выявлении дефектов
Коррозия контактов: окисление разъёмов или проводки из-за влаги	Обработка контактов WD-40 Замена колодки подключения при сильной коррозии
Обрыв проводов: перетирание жгута около ступицы, повреждение грызунами	Прозвон мультиметром Замена повреждённого участка с термоусадкой Фиксация жгута хомутами вдали от подвижных частей

После ремонта обязательна проверка работы системы: компьютерная диагностика для сброса ошибок и тест-драйв с резким торможением на грунтовом покрытии. Если лампочка ABS погасла, а блок управления не фиксирует новых ошибок – неполадка устранена.

Коррозия контактов проводки датчиков

Окисление или коррозия контактов в разъемах датчиков ABS – распространенная причина ложных сигналов системы. Влага, дорожные реагенты и время вызывают образование налета на металлических поверхностях, нарушая передачу электрических импульсов от датчиков колес к блоку управления.

ЭБУ интерпретирует прерывистый или ослабленный сигнал как сбой в работе колесного датчика, что немедленно активирует индикатор ABS на приборной панели. Чаще всего страдают разъемы передних датчиков из-за близости к колесным аркам.

Диагностика и устранение

Для проверки состояния контактов выполните следующие действия:

1. Обесточьте автомобиль, отсоединив клемму «–» от АКБ.
2. Найдите разъемы датчиков ABS (обычно рядом со ступицей каждого колеса).
3. Аккуратно отсоедините колодки и визуально оцените контакты:
   • Зеленоватый или белый налет – признак окисления
   • Темные пятна/нагар – результат коррозии

Очистка производится в три этапа:

Инструмент	Методика	Предостережения
Щетка с мягким ворсом	Удаление рыхлых загрязнений	Не использовать металлические щетки!
Контактный очиститель (WD-40, LIQUI MOLY)	Распыление на контакты + протирание	Избегать попадания на пластик
Сжатый воздух	Продувка после обработки	Удаление остатков чистящего состава

После очистки обязательно обработайте контакты диэлектрической смазкой – она создает защитную пленку против влаги. Убедитесь в отсутствии повреждений изоляции проводов. Если коррозия глубокая или разъем разрушен, потребуется замена колодки.

Обрыв или короткое замыкание проводов

Повреждение проводки – частая причина активации индикатора ABS. Обрыв нарушает передачу сигналов между датчиками колес, блоком управления и гидромодулем. Короткое замыкание (на массу или между проводами) искажает данные или полностью блокирует работу системы. Оба дефекта приводят к потере контроля антиблокировочной системы.

Электроника фиксирует отклонение параметров тока или сопротивления в цепи, после чего включает предупреждающую лампу и регистрирует соответствующий код ошибки в памяти ЭБУ. Игнорирование проблемы может спровоцировать отказ ABS при экстренном торможении, а также повлиять на функционирование смежных систем (например, ESP или TCS).

Диагностика и устранение

Выявление неисправности требует последовательной проверки:

1. Считывание кодов ошибок через диагностический сканер для определения проблемного контура.
2. Визуальный осмотр проводки:
   • Контроль целостности изоляции возле колесных арок, разъемов датчиков, блока ABS.
   • Поиск перетертых участков, окисления контактов, следов коррозии.
3. Прозвон мультиметром:

   Параметр	Норма	Отклонение
   Сопротивление	0.5–2.5 кОм (между контактами датчика)	Бесконечность (обрыв) / ~0 Ом (КЗ)
   Целостность жил	Замкнутая цепь	Обрыв между ЭБУ и датчиком
   Сопротивление изоляции	>20 МОм	Падение до единиц кОм (пробой)

Ремонт: Замена поврежденного участка кабеля с обязательной пайкой и термоусадкой соединений. При коррозии разъемов – чистка контактов или установка новых колодок. После ремонта обязательна очистка ошибок сканером и тест-драйв для проверки работы системы.

Неисправность колесных подшипников

Поврежденный колесный подшипник напрямую влияет на работу антиблокировочной системы тормозов. На внутренней стороне ступицы колеса или ШРУСа закреплено импульсное кольцо (т.н. "гребенка"), которое считывается датчиком ABS. Любой люфт или биение подшипника нарушают стабильное расстояние между датчиком и кольцом.

При разрушении подшипника импульсное кольцо смещается относительно своего нормального положения. Это приводит к пропаданию сигнала или формированию неверных данных для блока управления ABS. Система фиксирует сбой в работе конкретного колесного датчика, что немедленно активирует контрольную лампу на приборной панели.

Диагностика и устранение проблемы

Выявить неисправность помогут следующие признаки:

• Характерный гул или вой при движении, усиливающийся в поворотах
• Вибрация на руле или кузове на определенных скоростях
• Механический люфт колеса при покачивании (авто на подъемнике)

Для точного определения проблемного узла выполняют:

1. Компьютерную диагностику для выявления конкретного датчика ABS с ошибкой
2. Измерение сопротивления датчиков мультиметром (отклонение от 0.8-2.5 кОм)
3. Контроль амплитуды сигнала осциллографом при вращении колеса

Процедура замены:

Подготовка	Автомобиль устанавливается на подъемник, снимается колесо и тормозной суппорт
Демонтаж	Выпрессовка старого подшипника специальным съемником, очистка посадочного места
Монтаж	Запрессовка нового подшипника с использованием оправки, сборка узла в обратном порядке
Проверка	Обязательная очистка датчика ABS и тест-драйв для проверки исчезновения лампы ошибки

После замены подшипника обязательно удалите ошибки ABS через диагностический сканер. Используйте только качественные оригинальные или сертифицированные аналоги – дешевые подшипники часто имеют погрешности геометрии, что снова вызовет проблемы с антиблокировочной системой.

Повреждение зубчатого венца ступицы

Зубчатый венец ступицы – металлическое кольцо с зубьями, закреплённое на ступичном подшипнике. Именно его вращение считывают датчики ABS для определения скорости вращения колеса. При повреждении венца (деформация, скол зубьев, коррозия) система ABS получает некорректные данные или вовсе теряет сигнал, что провоцирует загорание лампочки на приборной панели.

Чаще всего венец повреждается от ударов (например, при наезде на препятствие), коррозии из-за влаги и реагентов, или из-за естественного износа металла. Особенно уязвимы штампованные стальные венцы – их зубья могут погнуться даже при неаккуратном монтаже колеса.

Диагностика и устранение

Признаки проблемы: Помимо горящей лампы ABS, возможны щелчки или скрежет из области колеса при движении на малой скорости. Ошибки сканера обычно указывают на потерю сигнала с конкретного датчика ABS.

Проверка:

1. Визуальный осмотр через технологическое отверстие в ступице или тормозном щите (требуется снятие колеса).
2. Проверка целостности зубьев, отсутствия ржавчины и биений при вращении колеса.
3. Сравнение показаний датчика ABS проблемного колеса с исправным через диагностический сканер.

Решение:

• Сильно повреждённый венец требует замены. Часто меняется вместе со ступичным подшипником в сборе.
• При незначительной коррозии или загрязнении можно аккуратно очистить зубья металлической щёткой.
• Обязательна проверка и очистка датчика ABS – металлическая стружка от изношенного венца притягивается к его магниту, нарушая работу.

Тип повреждения	Действие
Согнутые зубья	Замена венца/ступицы
Отколотые зубья	Замена венца/ступицы
Сильная коррозия	Замена венца/ступицы
Загрязнение/слабая коррозия	Очистка, проверка датчика

Низкий уровень тормозной жидкости

Падение уровня тормозной жидкости ниже минимальной отметки в бачке напрямую влияет на работу ABS. Система воспринимает недостаток давления как критическую неисправность гидравлического контура, что автоматически активирует сигнальную лампу ABS на приборной панели. Это штатная реакция контроллера, блокирующая функцию антиблокировки для предотвращения некорректной работы тормозов.

Игнорирование низкого уровня жидкости не только деактивирует ABS, но и создаёт прямую угрозу безопасности: эффективность торможения снижается, увеличивается тормозной путь, возможно полное исчезновение педали при экстренном замедлении. Утечки в системе требуют немедленного устранения.

Основные причины и устранение

Типичные источники проблемы:

• Механические повреждения: трещины в тормозных магистралях, шлангах или расширительном бачке
• Износ уплотнений: протечки через сальники рабочих цилиндров (колесных) или поршней главного тормозного цилиндра
• Коррозия: разъедание соединений трубок, проржавевшие тормозные трубки возле суппортов
• Сильный износ колодок: чрезмерное выдвижение поршней суппортов увеличивает объём жидкости в механизмах

Порядок действий для устранения:

1. Визуально проверьте бачок: уровень должен быть между отметками "MIN" и "MAX".
2. Осмотрите подкапотное пространство, колёсные арки, суппорта и магистрали на наличие подтёков жидкости.
3. При обнаружении утечки – локализуйте источник и замените повреждённые компоненты (шланги, трубки, цилиндры).
4. Долейте рекомендованную производителем тормозную жидкость до уровня "MAX".
5. Прокачайте тормозную систему для удаления воздуха (особенно после замены элементов).

Симптомы утечки	Возможное место повреждения
Мокрые пятна под колёсами или по ходу магистрали	Порванный шланг, корродированная трубка
Жидкость на внутренней стороне колесного диска	Течь из колесного цилиндра (барабан) или суппорта (диск)
Маслянистые потёки на корпусе главного цилиндра	Износ манжет главного тормозного цилиндра

Важно: Простая доливка без поиска утечки – временная мера. Если уровень падает повторно, необходима срочная диагностика. Используйте только жидкость, указанную в руководстве по эксплуатации (DOT 4, DOT 5.1 и т.д.), смешивание разных типов недопустимо.

Неисправность гидравлического модулятора

Гидравлический модулятор (блок ABS) управляет давлением тормозной жидкости в каждом колесном контуре через систему клапанов и насоса. Его поломка напрямую влияет на работоспособность антиблокировочной системы, вызывая срабатывание индикатора ABS на приборной панели. Отказ этого узла делает невозможным электронное регулирование тормозных усилий.

Распространенные причины включают заклинивание соленоидных клапанов, износ электродвигателя насоса, утечки тормозной жидкости, коррозию контактов или внутренние повреждения электронной платы. Механические дефекты часто возникают из-за загрязнения жидкости, гидроударов или естественного старения компонентов.

Диагностика и ремонт

1. Сканирование ошибок через OBD-II порт для определения конкретного кода неисправности (например, C0245 – неисправность насоса ABS).
2. Визуальный осмотр на предмет подтеков тормозной жидкости, повреждений проводки и коррозии разъемов.
3. Проверка давления в тормозной системе и тестирование работы насоса сканером или мультиметром.
4. Замер сопротивления соленоидов (норма: 2-6 Ом) для выявления обрывов или короткого замыкания.

Тип неисправности	Решение
Засорение клапанов	Промывка спецжидкостями или замена клапанного блока
Поломка насоса	Установка нового моторчика или всего модуля
Обрыв цепи/окисление контактов	Чистка разъемов, восстановление проводки
Ошибки электроники	Перепрошивка блока или его замена

После ремонта обязательна адаптация модуля через диагностическое оборудование и тщательная прокачка тормозов с активацией насоса ABS. В 70% случаев экономически целесообразна замена модулятора в сборе на оригинальный или восстановленный аналог.

Проблемы с блоком управления ABS

Блок управления ABS (ЭБУ) является центральным элементом системы, обрабатывающим данные датчиков и управляющим модулятором давления. Его неисправности приводят к постоянному горению лампочки ABS, потере функциональности антиблокировочной системы и возможным сбоям в работе смежных систем (например, ESP или TCS). Диагностика требует специализированного оборудования.

Отказ ЭБУ часто сопровождается сохранением конкретных кодов ошибок в памяти, которые можно считать через диагностический разъем OBD-II. Физическое расположение блока (обычно в моторном отсеке или под салоном) делает его уязвимым к внешним воздействиям.

Распространенные неисправности ЭБУ ABS и методы их устранения

Основные причины выхода из строя блока управления и способы решения:

• Коррозия контактов или внутренних плат: Попадание влаги через поврежденные уплотнения. Требуется демонтаж блока, тщательная очистка контактов, замена разъемов при сильном окислении. При внутренней коррозии – замена ЭБУ.
• Перегрев компонентов: Нарушение теплоотвода из-за загрязнения радиатора блока или близкого расположения к горячим агрегатам. Необходима очистка корпуса, проверка вентиляции. При повторных перегревах – замена блока.
• Механические повреждения: Трещины на корпусе или платах от вибрации/ударов. Визуальный осмотр выявляет дефекты. Ремонт сложен, чаще требуется установка нового ЭБУ.
• Внутренние электрические сбои: Выход из строя конденсаторов, транзисторов или процессора. Диагностируется по специфическим кодам ошибок. Устраняется только профессиональным ремонтом (перепайка компонентов) или заменой блока.
• Программные сбои: "Зависание" прошивки. Попытка восстановления – перезагрузка путем снятия клеммы АКБ на 10-15 минут. При отсутствии результата – перепрошивка на сервисе с использованием оригинального ПО.

Важно: После замены или ремонта ЭБУ ABS обязательна адаптация блока через диагностическое оборудование и тест-драйв для проверки корректной работы системы. Попытки самостоятельной разборки герметичных блоков чаще всего приводят к необратимым повреждениям.

Влияние перегоревших ламп стоп-сигналов

Перегоревшая лампа стоп-сигнала напрямую влияет на работу системы ABS в современных автомобилях. Блок управления ABS постоянно контролирует целостность цепи стоп-сигналов через отдельный диагностический провод или изменение нагрузки в электросистеме. При обрыве цепи из-за сгоревшей лампы блок ABS интерпретирует это как неисправность тормозной системы.

Электронный модуль ABS воспринимает отсутствие корректного сигнала от цепи стоп-сигналов как потенциальную угрозу безопасности. Это провоцирует ложное срабатывание диагностики: система принудительно отключает антиблокировочные функции и активирует предупреждающую лампу ABS на приборной панели, хотя механические компоненты тормозов остаются исправными.

Диагностика и устранение неполадки

• Проверка ламп: Визуально убедитесь в исправности всех ламп стоп-сигналов (центральной и боковых) при нажатии на тормоз.
• Диагностика цепи: Используйте мультиметр для замера сопротивления в цепи стоп-сигналов. Бесконечное сопротивление указывает на обрыв.
• Замена элементов: Установите новые лампы с аналогичными параметрами мощности. Несоответствие мощности может вызвать повторную ошибку.
• Сброс ошибки: После замены отключите клемму АКБ на 10-15 минут или используйте диагностический сканер для удаления кода неисправности из памяти ЭБУ.

Симптом	Причина	Решение
Лампа ABS горит постоянно	Обрыв цепи стоп-сигнала	Замена перегоревшей лампы
Ошибка ABS после замены лампы	Неправильная мощность лампы или плохой контакт	Проверка патрона, установка лампы рекомендованной мощности

Важно: На некоторых моделях (например, Volkswagen, Ford) ошибка ABS может сохраняться даже после замены лампы до принудительного сброса через OBD-сканер.

Роль датчика положения педали тормоза

Датчик положения педали тормоза (ДППТ) отслеживает степень нажатия педали и передает данные в электронный блок управления (ЭБУ) ABS. Эта информация критична для расчета тормозного усилия и момента активации антиблокировочной системы. Без корректных показаний ДППТ система ABS не может определить, начал ли водитель торможение, что нарушает алгоритм работы.

При неисправности датчика ЭБУ ABS фиксирует ошибку в системе торможения, что немедленно провоцирует загорание лампочки ABS на приборной панели. Распространенные причины включают обрыв проводки, загрязнение контактов, механический износ или программный сбой. Игнорирование этой неполадки может привести к отключению ABS и EBD, ухудшая безопасность.

Диагностика и устранение неисправностей ДППТ

• Проверка контактов: Очистить разъем датчика от окисления и грязи, обеспечить плотное соединение.
• Тестирование проводки: Продиагностировать мультиметром цепь на обрыв/короткое замыкание.
• Замена датчика: При механических повреждениях или внутреннем дефекте установить новый оригинальный ДППТ.
• Калибровка: После замены выполнить адаптацию датчика через диагностический сканер.

Симптом	Возможная причина	Решение
Лампа ABS горит постоянно	Обрыв сигнального провода	Восстановить цепь, заменить поврежденный участок
Лампа мигает при торможении	Окисленные контакты разъема	Очистить контакты, обработать антикоррозийным спреем
Ошибка в памяти ЭБУ (код P0571)	Износ внутренних элементов датчика	Полная замена ДППТ

Сканирование кодов ошибок через OBD-II

При активации лампы ABS первым шагом становится подключение диагностического сканера к разъёму OBD-II автомобиля. Этот порт стандартно располагается в зоне рулевой колонки или под приборной панелью. Современные сканеры считывают не только коды двигателя, но и данные вспомогательных систем, включая ABS, ESP и тормозные модули.

После подключения устройства включается зажигание (без запуска двигателя), и сканер автоматически инициирует связь с электронными блоками управления. Процедура занимает 1-3 минуты, после чего на экране отображаются сохранённые в памяти коды неисправностей. Расшифровка этих кодов – ключ к пониманию конкретной неполадки в антиблокировочной системе.

Интерпретация и действия после диагностики

Коды ошибок ABS имеют стандартный формат (например, C0110 – неисправность насоса модулятора), где:

• Первая буква указывает систему: C – шасси (ABS/ESP)
• Следующие цифры детализируют узел и характер поломки

Типичные проблемы, выявляемые сканированием:

Код	Возможная причина
C101x-C107x	Обрывы/короткие замыкания датчиков ABS колёс
C109x, C111x	Низкое напряжение/отказ гидроблока
C120x	Неисправности модуля ESP

После фиксации кодов выполняются:

1. Очистка памяти ошибок через сканер
2. Проверка, возвращается ли ошибка после пробной поездки
3. Детальная диагностика указанного узла (замер сопротивления датчиков, тест проводки)

Если сканер не обнаруживает кодов ABS при горящей лампе – вероятны механические повреждения разъёмов, сбой модуля управления или неисправность самой индикаторной лампы.

Очистка датчиков ABS от загрязнений

Загрязнение датчиков ABS грязью, солевыми отложениями или металлической пылью от тормозных колодок – частая причина ложных сигналов системы. Накопившиеся отложения нарушают корректное считывание данных о скорости вращения колеса, что заставляет блок управления активировать сигнальную лампу ABS на приборной панели. Регулярная очистка этих элементов – первоочередная и простая диагностическая мера.

Металлическая пыль, образующаяся при износе тормозных дисков и колодок, обладает магнитными свойствами. Она прилипает к магнитному сердечнику активного датчика ABS или к задающему венцу (зубчатому кольцу), искажая его магнитное поле. Грязь и соль, налипая на чувствительный элемент или закрывая зазор между датчиком и венцом, также мешают точному измерению скорости, имитируя проскальзывание колеса.

Процедура очистки

Необходимые материалы:

• Щетка с синтетическим ворсом (не металлическая!)
• Очиститель тормозов или спирт
• Чистые ветошь или салфетки
• Домкрат и баллонный ключ (для снятия колеса)

Последовательность действий:

1. Зафиксируйте автомобиль стояночным тормозом, под колеса установите противооткатные упоры.
2. Снимите колесо для доступа к датчику ABS, расположенному напротив тормозного диска возле ступицы.
3. Визуально осмотрите датчик и задающее кольцо на предмет толстого слоя грязи или скопления металлической пыли.
4. Обильно обработайте датчик и зубцы венца очистителем тормозов. Дайте раствору растворить загрязнения (1-2 минуты).
5. Аккуратно удалите размягченную грязь и пыль щеткой. Прочистите каждый зуб венца и поверхность датчика.
6. Протрите очищенные поверхности сухой чистой ветошью до полного удаления остатков чистящего средства.
7. Проверьте и при необходимости восстановите рекомендуемый зазор между датчиком и венцом (обычно 0.3-1.0 мм).
8. Установите колесо на место, опустите автомобиль и затяните болты/гайки с правильным моментом.

Важные предостережения: Избегайте использования металлических щеток или скребков – они могут повредить чувствительный элемент датчика или слой антикоррозийной защиты. Не применяйте бензин, керосин или агрессивные растворители – они разрушают пластиковые корпуса и изоляцию проводов. После очистки убедитесь, что электрический разъем датчика плотно подключен и защищен от влаги.

Восстановление поврежденной проводки

Проводка системы ABS подвержена механическим повреждениям, коррозии и перетиранию, особенно в зонах возле колесных датчиков, мест крепления жгутов и участков, контактирующих с подвижными элементами подвески. Нарушение целостности проводов или их изоляции приводит к обрыву цепи, короткому замыканию или нестабильному сигналу, что провоцирует срабатывание индикатора ABS.

Диагностику начинают с визуального осмотра всей трассы проводки: проверяют состояние защитных гофр, отсутствие перегибов, следов оплавления или окисления контактов. Для точного выявления проблемного участка используют мультиметр в режиме прозвонки или измерения сопротивления, сравнивая показатели с эталонными значениями спецификации производителя.

Порядок восстановления проводки

1. Локализация повреждения:
   • При обрыве – прозвонкой определяют зону отсутствия сигнала
   • При КЗ – замеряют сопротивление между проводами и "массой"
2. Подготовка проводов:
   • Обрезать поврежденный участок
   • Снять изоляцию на 15-20 мм
   • Зачистить жилы мелкозернистой наждачной бумагой
3. Технология соединения:

   Метод	Инструменты	Преимущества
   Пайка	Паяльник, припой, флюс	Высокая надежность контакта
   Обжимные гильзы	Кримпер, термоусадка	Скорость, защита от коррозии

4. Изоляция:
   • Надеть термоусадочную трубку перед соединением
   • Прогреть строительным феном до полной усадки
   • Для дополнительной защиты использовать ПВХ-ленту

После ремонта обязательно выполните тестирование: подключите диагностический сканер для сброса ошибок и проверки показаний датчиков в реальном времени. Убедитесь в отсутствии перетирания восстановленного участка – закрепите жгут пластиковыми хомутами вдали от горячих или подвижных деталей шасси.

Замена неисправного датчика ABS

При подтверждении поломки датчика ABS демонтаж старого устройства обязателен. Начните с поддомкрачивания автомобиля и снятия колеса для доступа к датчику, обычно расположенному возле ступицы. Отсоедините электроразъём, аккуратно нажав на фиксатор, и проверьте контакты на коррозию – её очистка иногда устраняет проблему без замены.

Если датчик закис в посадочном месте, используйте проникающую смазку WD-40 и выждите 10-15 минут. Избегайте грубого механического воздействия: срыв крепёжных болтов или повреждение проводов усугубит ситуацию. При разрушении пластикового корпуса извлекайте деталь по частям, защитив глаза от осколков.

Последовательность установки нового датчика

1. Очистите посадочное гнездо металлической щёткой от грязи и окислов.
2. Сравните старый и новый датчики – длина, форма разъёма и крепёжные отверстия должны совпадать.
3. Нанесите графитовую смазку на втулку датчика для предотвращения заклинивания.
4. Аккуратно вдавите устройство в гнездо до упора, избегая перекоса.
5. Затяните крепёжный болт моментом, указанным в мануале (обычно 6-8 Нм).

Важно: Проложите проводку вдоль штатных трасс, используя хомуты. Контакт с подвижными элементами подвески или выхлопной системой недопустим. После установки подключите АБС-сканер для сброса ошибки и проверки показаний нового датчика.

Типичные ошибки	Последствия
Перепутаны датчики левой/правой стороны	Некорректная работа ABS при торможении
Повреждение изоляции провода	Короткое замыкание, постоянное горение лампы ABS
Неоткалиброванный зазор	Ложные срабатывания системы или её отключение

После замены проведите тест-драйв на безопасном участке дороги. Резкое торможение со скорости 40 км/ч должно вызвать характерную вибрацию педали – это подтверждает корректную работу ABS. Если лампа погасла, а система активируется, ремонт выполнен успешно.

Процедура замены ступичного подшипника

Замена ступичного подшипника требует специализированного инструмента и навыков. Неправильный монтаж может привести к выходу из строя датчика ABS и ускоренному износу детали. Перед началом работ подготовьте: гидравлический домкрат, набор торцевых головок, съемник стопорных колец, пресс для подшипников, динамометрический ключ и новый подшипник с комплектом стопорных колец.

Установите автомобиль на ровную площадку, зафиксируйте противооткатными башмаками, поднимите нужную сторону домкратом и снимите колесо. Обязательно отсоедините клемму АКБ для предотвращения случайного запуска систем.

Этапы демонтажа

1. Отсоедините разъем датчика ABS от проводки, аккуратно выньте датчик из посадочного гнезда
2. Снимите тормозной суппорт (два направляющих болта) и подвесьте его на проволоке, не допуская провисания тормозного шланга
3. Демонтируйте тормозной диск, открутив установочные винты или сняв стопорное кольцо
4. Снимите ступичную гайку с помощью ударного гайковерта (требует усилия 200-400 Нм)
5. Отсоедините шаровые опоры и рулевые наконечники от поворотного кулака специальным съемником
6. Извлеките ступицу в сборе с поворотным кулаком
7. Выпрессуйте подшипник промышленным прессом, используя оправки для защиты посадочных мест

Монтаж нового подшипника

Этап	Инструмент	Ключевые требования
Очистка посадочного места	Щетка по металлу, очиститель	Полное удаление грязи и коррозии
Запрессовка подшипника	Гидравлический пресс, монтажные оправки	Давление только на внешнее кольцо
Установка стопорных колец	Пассатижи, съемник	Проверка полной посадки в канавку

1. Нанесите тонкий слой смазки только на посадочное место ступицы
2. Запрессуйте подшипник до упора, контролируя перпендикулярность положения
3. Установите новые стопорные кольца (обязательная замена)
4. Нанесите графитовую смазку на посадочную поверхность датчика ABS

Обратная сборка

1. Установите ступицу на приводной вал, затяните новую ступичную гайку с предварительным моментом 150 Нм
2. Соберите подвеску: затяните болты шаровых опор с моментом 70-90 Нм
3. Смонтируйте тормозной диск и суппорт (момент затяжки 30-40 Нм)
4. Заведите автомобиль и проверьте отсутствие ошибки ABS на приборной панели
5. Окончательно затяните ступичную гайку с усилием 250-350 Нм (см. мануал модели)
6. Установите колесо и проведите тестовый заезд со скоростью 40-60 км/ч

После замены обязательно выполните компьютерную диагностику ABS для проверки корректности показаний датчика. При появлении посторонних шумов немедленно прекратите эксплуатацию автомобиля. Правильно установленный подшипник не вызывает срабатывания системы ABS и имеет ресурс 80 000–120 000 км.

Доливка или замена тормозной жидкости

Низкий уровень тормозной жидкости в бачке ГТЦ – частая причина активации индикатора ABS. Система воспринимает падение объема как утечку или потерю давления, что критично для корректной работы антиблокировочного модуля. Регулярная проверка уровня (на холодной машине, на ровной поверхности) – обязательная процедура.

Используйте только рекомендованную производителем жидкость (обычно DOT 4 или DOT 5.1), строго соответствующую спецификациям вашего авто. Смешивание разных типов жидкостей (особенно DOT 5 на силиконовой основе с DOT 3/4/5.1 на гликолевой) недопустимо и может вызвать химическую реакцию с повреждением уплотнений и компонентов ABS.

Порядок действий при доливке/замене

Доливка:

1. Протрите крышку бачка ГТЦ от грязи.
2. Аккуратно откройте крышку.
3. Долейте жидкость до отметки «MAX», не переливая.
4. Плотно закройте крышку.

Замена (рекомендуется с помощником или на СТО):

1. Отсосите старую жидкость из бачка.
2. Заполните бачок новой жидкостью до верха.
3. Прокачайте тормозную систему (включая модуль ABS через диагностический сканер или серией интенсивных торможений на скользком покрытии), начиная с самого дальнего от ГТЦ колеса, согласно схеме авто.
4. Контролируйте уровень в бачке во время прокачки, не допуская опустошения.

Важные предупреждения:

• Жидкость гигроскопична: Впитывает влагу из воздуха, что снижает температуру кипения и вызывает коррозию. Открывайте бачок минимально необходимое время.
• Безопасность: Избегайте контакта с кожей, глазами и лакокрасочным покрытием. Используйте перчатки.
• Утилизация: Сдавайте отработку в спецпункты.
• После работ: Проверьте отсутствие подтеков, работу тормозов на малой скорости. Если лампа ABS не погасла – требуется диагностика сканером.

Симптом низкого уровня/старой жидкости	Последствия игнорирования
Горит лампа ABS/тормоза	Отказ ABS, потеря эффективности торможения
Мягкая/«ватная» педаль тормоза	Закипание жидкости, полный отказ тормозов
Коррозия компонентов ABS	Дорогостоящий ремонт блока АБС

Устранение протечек в гидравлической системе

Обнаружение источника утечки требует тщательного визуального осмотра всех компонентов: блока ABS, тормозных трубок, шлангов, рабочих цилиндров и соединений. Используйте чистую ветошь для протирки элементов, чтобы выявить свежие подтёки тормозной жидкости, обращая особое внимание на стыки и уплотнения.

Проверьте целостность металлических трубок на предмет коррозии или вмятин, осмотрите резиновые шланги на наличие трещин и вздутий. Не забудьте оценить уровень жидкости в бачке и его состояние – трещины в пластике также вызывают просачивание.

Методы устранения неисправностей

Источник протечки	Способ ремонта
Повреждённые трубки	Замена деформированного участка с обязательной прокачкой системы
Изношенные шланги	Установка новых шлангов с защитой от перекручивания
Уплотнители блока ABS	Замена манжет и колец с использованием ремкомплекта
Ослабленные соединения	Аккуратная подтяжка гаек динамометрическим ключом
Треснувший бачок	Установка оригинальной запчасти с последующей регулировкой датчика уровня

Обязательные действия после ремонта:

1. Заполните систему рекомендованной тормозной жидкостью
2. Последовательно прокачайте контуры, начиная от самого дальнего колеса относительно ГТЦ
3. Проверьте отсутствие пузырей воздуха в прозрачном шланге при прокачке
4. Протестируйте работу ABS на безопасном участке дороги

При замене компонентов используйте только специфицированные производителем уплотнители – несовместимые материалы вызывают химическую деградацию и повторные течи. После устранения неполадок контролируйте уровень жидкости первые 100-200 км пробега.

Перепрошивка блока управления ABS

Перепрошивка блока управления ABS – процедура обновления или восстановления программного обеспечения модуля. Она требуется при программных сбоях, вызывающих ложные ошибки системы, несоответствии ПО после замены блока, а также для устранения багов, выявленных производителем. Необходима при условии исправности всех физических компонентов ABS (датчиков, проводки, насоса).

Выполняется через диагностический разъем OBD-II с использованием специализированного оборудования: дилерского сканера (например, Delphi, Bosch), мультимарочных устройств (Launch, Autel) или заводских программных комплексов. Требует точного соответствия версии прошивки модели автомобиля и ревизии блока. Ошибки при выборе софта могут полностью вывести модуль из строя.

Этапы и особенности перепрошивки

Ключевые шаги процедуры:

1. Подготовка: проверка напряжения бортовой сети (рекомендуется подключение зарядного устройства для предотвращения сбоев).
2. Идентификация: считывание заводского номера блока и текущей версии ПО через диагностический сканер.
3. Подбор прошивки: загрузка корректного файла обновления из официальной базы производителя.
4. Программирование: передача данных в блок управления с обязательным соблюдением стабильности соединения.
5. Адаптация: калибровка датчиков и тестирование системы после перезагрузки модуля.

Риски и ограничения:

• Прерывание процесса (отключение питания, нестабильная связь) приводит к "кирпичингу" блока – необходима замена.
• Некорректная прошивка вызывает несовместимость с другими системами авто (ESP, ESC).
• Не устраняет аппаратные неисправности: требует предварительной проверки датчиков, кольца ротора, проводки.

Когда эффективна	Когда бесполезна
Ошибки ПО (например, C124x, U0415)	Обрыв провода датчика ABS
Замена блока на новый	Износ ступичного подшипника
Обновление функционала по TSB производителя	Неисправность гидравлического насоса

Важно: после перепрошивки обязательно выполните тест-драйв для проверки работы ABS в разных режимах и очистки адаптаций. Требуйте предоставления отчета о программной версии до и после процедуры.

Замена предохранителей ABS

Если диагностика указывает на проблему с предохранителем цепи ABS, его необходимо заменить. Предохранители защищают электрические цепи блока ABS и его компонентов (насоса, модулятора, датчиков скорости) от перегрузок и коротких замыканий. Располагаются они обычно в основном монтажном блоке предохранителей в салоне автомобиля (часто слева под панелью приборов или в бардачке) и/или в подкапотном блоке предохранителей и реле.

Перед началом работ обязательно заглушите двигатель и снимите клемму "минус" с аккумуляторной батареи для предотвращения короткого замыкания и сброса возможных ошибок в памяти ECU. Для поиска нужного предохранителя используйте схему (легенду), расположенную на крышке блока предохранителей или в руководстве по эксплуатации вашего автомобиля. Ищите предохранитель, подписанный как "ABS", "ECU ABS", "Pump ABS" или аналогично.

Поиск и замена неисправного предохранителя

1. Откройте соответствующий блок предохранителей (салонный или подкапотный).
2. Найдите предохранитель ABS, используя схему на крышке блока или в руководстве по эксплуатации. Обратите внимание на его номинал (силу тока, например, 10A, 15A, 20A, 25A, 30A) и тип (стандартный ножевой или мини/микро).
3. Визуально осмотрите предохранитель. Перегоревший предохранитель часто имеет разорванную плавкую перемычку внутри прозрачного корпуса или потемнение/оплавление пластика.
4. Проверьте целостность мультиметром в режиме прозвонки или измерения сопротивления. На исправном предохранителе сопротивление близко к нулю. Бесконечное сопротивление указывает на обрыв.
5. Извлеките неисправный предохранитель с помощью специальных пластиковых щипцов, часто расположенных в блоке, или аккуратно поддев его отверткой с плоским жалом.
6. Установите новый предохранитель точно такого же номинала и типа. Никогда не используйте предохранитель большего номинала или "жучки" – это может привести к возгоранию проводки.
7. Подключите клемму "минус" к аккумулятору.
8. Запустите двигатель и проверьте индикатор ABS. Если лампа погасла через несколько секунд после запуска, проблема была в предохранителе.

Номинал (Амперы)	Типичный цвет корпуса	Примечание
5A	Светло-коричневый, Бежевый	Менее распространен для ABS
7.5A	Коричневый	Менее распространен для ABS
10A	Красный	Часто для электроники модуля ABS
15A	Голубой	Распространенный номинал
20A	Желтый	Распространенный номинал, часто для насоса
25A	Прозрачный/Белый, Иногда Фиолетовый	Часто для мощного насоса ABS
30A	Зеленый, Розовый	Для мощных насосов ABS (чаще в подкапотном блоке)

Важно: Если после замены предохранителя на заведенном двигателе лампа ABS продолжает гореть или загорается снова после непродолжительной работы, это указывает на сохраняющуюся проблему в цепи ABS (короткое замыкание, неисправность реле, датчика, проводки или самого блока управления ABS). В этом случае требуется дальнейшая углубленная диагностика системы.

Лужение окисленных контактов разъемов

Окисление контактов в разъемах системы ABS нарушает передачу сигналов от датчиков скорости вращения колес к блоку управления. Образование оксидной пленки увеличивает сопротивление, что интерпретируется ЭБУ как неисправность и вызывает включение индикатора ABS. Особенно критично это для соединений возле колес, подверженных воздействию влаги и реагентов.

Лужение – восстановление контактов методом нанесения тонкого слоя оловянного припоя. Процедура устраняет оксидный слой, создает защитное покрытие и улучшает электропроводность. Применяется при сохранении механической целостности клемм, но требует аккуратности во избежание повреждения пластиковых элементов разъема.

Процесс лужения контактов разъема ABS

1. Отсоедините разъем от датчика ABS или блока управления, нажав на фиксатор.
2. Очистите контакты от грязи ватной палочкой с изопропиловым спиртом.
3. Удалите окислы мелкой наждачной бумагой (№600-800) или стекловолоконной кистью.
4. Нанесите флюс нейтрального типа (например, ЛТИ-120) на поверхность клемм.
5. Прогрейте контакт паяльником 25-40 Вт, приложив припой (ПОС-60) до равномерного покрытия.
6. Удалите излишки припоя и остатки флюса спиртом, просушите разъем.
7. Проверьте посадку контактов в колодке, при необходимости подогните клеммы.

Инструмент/Материал	Назначение
Паяльник 25-40 Вт	Нагрев контакта без перегрева пластика
Оловянно-свинцовый припой ПОС-60	Формирование токопроводящего слоя
Нейтральный флюс (безкислотный)	Улучшение адгезии припоя, предотвращение окисления
Наждачная бумага P600-P800	Механическое удаление окислов
Изопропиловый спирт	Обезжиривание перед пайкой и очистка после

Важно: не допускайте перегрева пластикового корпуса разъема – удерживайте нагрев не более 2-3 секунд на каждый контакт. Избегайте кислотных флюсов, вызывающих коррозию.

При сильной деформации клемм, оплавлении пластика или многоразовых разъемах целесообразна замена колодки целиком. После лужения выполните диагностику системы ABS для сброса ошибки.

Тестирование сопротивления датчиков мультиметром

Проверка сопротивления датчиков АБС мультиметром – базовый метод диагностики, позволяющий выявить обрыв цепи или внутренние повреждения катушки. Для работы потребуется цифровой мультиметр с режимом измерения сопротивления (Ω) и доступ к разъемам датчиков, расположенным возле ступиц колес.

Перед началом заглушите двигатель, поднимите автомобиль на домкрате и снимите колесо для доступа к датчику. Очистите разъем от грязи и отсоедините его от проводки автомобиля. Убедитесь, что щупы мультиметра не повреждены.

Пошаговая процедура измерения

1. Переключите мультиметр в режим измерения сопротивления (диапазон 0-20 кОм).
2. Подсоедините щупы к контактам разъема датчика АБС:
   • Для двухконтактных датчиков – к обоим пинам
   • Для трехконтактных – к сигнальным контактам (исключая массу)
3. Зафиксируйте показания прибора и сравните с нормой производителя:

   Состояние	Показания мультиметра
   Исправный датчик	800-2500 Ом (точное значение в мануале авто)
   Обрыв катушки	OL (бесконечность)
   Короткое замыкание	~0 Ом

4. Проверьте утечку на массу: одним щупом коснитесь контакта датчика, вторым – металлической части кузова. Корректное значение: OL или >20 МОм.

При отклонениях от нормы датчик подлежит замене. Если сопротивление в порядке, но ошибка АБС сохраняется, проверьте целостность проводки до блока управления, состояние зубчатого ротора и зазора между датчиком и импульсным кольцом (0.3-1.2 мм).

Проверка работоспособности после ремонта

После устранения неполадок необходимо выполнить тестовый заезд для проверки корректной работы ABS. Начните движение на безопасном участке дороги со скоростью 30-40 км/ч, затем резко нажмите педаль тормоза до упора. Система должна отреагировать характерной вибрацией педали и сокращением тормозного пути без блокировки колёс. Контрольная лампа ABS на приборной панели должна погаснуть сразу после запуска двигателя и оставаться неактивной во время движения.

При наличии диагностического сканера выполните дополнительную проверку через OBD-II порт. Считайте коды ошибок и убедитесь в отсутствии активных неисправностей. Особое внимание уделите показаниям датчиков колес в режиме реального времени – значения должны изменяться синхронно при движении. Если сканер поддерживает функции активации, протестируйте работу модулятора и насоса ABS.

Этапы комплексной проверки

1. Визуальный осмотр компонентов:
   • Проверка надёжности подключения разъёмов датчиков
   • Контроль целостности проводки возле ступиц
   • Проверка уровня тормозной жидкости в бачке
2. Компьютерная диагностика:

   Параметр	Нормальное значение
   Напряжение бортовой сети	12.8-14.5V
   Сопротивление датчиков	800-2500 Ом
   Воздушный зазор датчика	0.3-1.1 мм

3. Повторный тест-драйв с экстренным торможением на разных покрытиях:
   • Асфальт сухой
   • Мокрая брусчатка
   • Лёд/снег (в зимний период)

Важно: Если лампа ABS продолжает гореть после ремонта, выполните сброс ошибок через диагностическое оборудование. При повторном появлении сигнала проверьте качество соединения массовых проводов кузова с блоком ABS и двигателем – коррозия контактов часто вызывает ложные срабатывания.

Сброс ошибок системы сканером

После устранения неисправности, вызвавшей загорание лампочки ABS, необходимо выполнить сброс ошибок из памяти электронного блока управления (ЭБУ). Для этого используется специализированный диагностический сканер, подключаемый к OBD-II разъему автомобиля. Процедура позволяет стереть зафиксированные коды неисправностей и проверить корректность работы системы после ремонта.

Сканер считывает актуальные данные с датчиков АБС, анализирует текущие параметры вращения колес и давление в тормозной системе. Если ошибки не возникают повторно в течение нескольких циклов запуска двигателя, система признается исправной. Лампочка ABS должна погаснуть после успешного завершения процедуры сброса и прохождения системой самодиагностики.

Порядок действий при сбросе ошибок

1. Подключите сканер к диагностическому разъему OBD-II (расположен обычно под рулевой колонкой)
2. Включите зажигание автомобиля без запуска двигателя
3. Выберите в меню сканера раздел "Тормозная система" → "ABS"
4. Запросите и сохраните текущие коды ошибок (при наличии)
5. Выполните команду "Стереть коды неисправностей"
6. Перезагрузите ЭБУ через меню сканера или отключением АКБ на 10 минут
7. Проведите тест-драйв для проверки отсутствия повторных ошибок

Важные нюансы при работе со сканером:

• Для европейских автомобилей может потребоваться специализированное ПО (например, Delphi DS150E или VCDS для VAG)
• Стертые ошибки появляются вновь, если не устранена физическая причина неисправности
• После сброса обязательна калибровка датчиков через меню сканера

Тип сканера	Возможности сброса	Особенности
Мультимарочные (Autel, Launch)	Базовые операции для большинства марок	Требуют обновления баз данных
Официальные дилерские (ODIS, Ford IDS)	Глубокая диагностика и адаптация	Доступны только у авторизованных дилеров
Bluetooth-адаптеры (ELM327)	Только чтение ошибок через приложения	Не поддерживают сброс для большинства моделей после 2010 г.

Если после сброса лампочка ABS продолжает гореть, выполните дополнительную проверку: измерение сопротивления датчиков (норма 0.8-2.5 кОм), осмотр целостности проводки, диагностику сопротивления изоляции. Повторяйте процедуру сканирования после каждого этапа ремонта. При сохранении ошибок в памяти ЭБУ после нескольких сбросов возможны неисправности самого блока управления.

Рекомендуемая периодичность обслуживания ABS

Система ABS не требует специфического обслуживания, но ее надежная работа напрямую зависит от регулярных проверок смежных компонентов и общего состояния автомобиля. Профилактические осмотры помогают выявить потенциальные проблемы до активации сигнальной лампы. Соблюдение регламента ТО от производителя минимизирует риски внезапных отказов.

Ключевые элементы ABS связаны с тормозной системой, поэтому их диагностика часто проводится параллельно. Основное внимание уделяется датчикам, проводке и гидравлическому блоку. Игнорирование плановых проверок ведет к накоплению скрытых неисправностей, которые проявляются в критических ситуациях.

Стандартные интервалы контроля

Следующие процедуры рекомендованы для поддержания работоспособности ABS:

• Каждые 15 000–20 000 км или ежегодно:
  • Визуальный осмотр датчиков колес на предмет загрязнений и механических повреждений
  • Проверка целостности проводки возле ступиц и разъемов
• Каждые 30 000 км или 2 года:
  • Диагностика ошибок системы через OBD-сканер
  • Измерение сопротивления датчиков (норма: 0.8–1.5 кОм)
  • Тест работоспособности насоса и клапанов блока ABS
• При каждой замене тормозных колодок/дисков:
  • Очистка сенсорных колец от ржавчины и грязи
  • Контроль зазора между датчиком и задающим ротором

Экстренные проверки вне графика необходимы при:

• Появлении кратковременных загораний лампы ABS на неровностях
• Нехарактерных звуках (щелчки, скрежет) при торможении
• Заметном увеличении тормозного пути

Компонент	Метод контроля	Критичные отклонения
Датчики колес	Осциллограф / мультиметр	Разрыв цепи, колебания сигнала
Зубчатые кольца	Визуальный осмотр	Трещины, отсутствие зубьев, коррозия
Гидроблок	Сканер + тест-драйв	Утечки жидкости, заклинивание клапанов

При замене тормозной жидкости (каждые 2-3 года) обязательна прокачка контуров ABS спецоборудованием. Использование неподходящих типов жидкости вызывает повреждение клапанов и резиновых уплотнений. Для современных систем с ESP/ESC интервалы обслуживания сокращаются на 30% из-за повышенных нагрузок на гидроагрегат.

Профилактика повреждений датчиков зимой

Зимние условия создают повышенные риски для датчиков ABS из-за агрессивных реагентов, ледяной корки и перепадов температур. Влажность и солевые растворы ускоряют коррозию контактов и нарушают целостность проводки, что приводит к ложным срабатываниям системы.

Механические повреждения часто возникают при очистке колесных арок от наледи или снежных заносов. Удары лопатой или скребком могут сместить датчики, повредить их корпуса или оборвать провода, спрятанные под слоем снега.

Ключевые профилактические меры

• Регулярная очистка арок и датчиков: После поездок мойте колесные арки теплой водой для удаления реагентов и грязи. Особое внимание уделяйте зонам крепления датчиков.
• Защита контактов: Обрабатывайте разъемы датчиков силиконовой смазкой или специальным составом (например, Liqui Moly Electronic-Spray). Это предотвращает окисление и замерзание влаги в колодках.
• Контроль проводки: Проверяйте целостность изоляции проводов. При обнаружении потертостей используйте термоусадку или антикоррозийную ленту.

Техника безопасной очистки:

1. Не применяйте металлические инструменты для удаления льда рядом с датчиками
2. Отбивайте снег аккуратными ударами от датчика наружу
3. Избегайте направленного потока пара при мойке двигателя

Средство	Применение	Периодичность
Аэрозоль-антикоррозий	Обработка кронштейнов датчиков	Каждые 2 недели зимой
Диэлектрическая смазка	Защита разъемов	Перед зимним сезоном
Автошампунь с воском	Мойка днища	После каждой поездки по реагентам

Дополнительно: Устанавливайте пластиковые щитки на датчики при частых поездках по бездорожью. Контролируйте зазоры между датчиками и зубчатыми кольцами – лед может сместить элементы относительно друг друга.

Список источников

При подготовке материала использовались специализированные технические ресурсы, руководства по ремонту автомобилей и данные от производителей систем безопасности. Все источники проверены на актуальность и соответствие современным стандартам диагностики.

Ниже представлен перечень категорий материалов, на основе которых составлена статья о неисправностях системы ABS:

• Официальные сервисные мануалы ведущих автопроизводителей
• Технические бюллетени Bosch и Continental по диагностике ABS
• Профессиональные справочники по автомобильной электронике
• Руководства по эксплуатации тормозных систем Delphi
• Отчёты автосервисов о типовых неисправностях датчиков ABS
• Инженерные исследования компонентов системы безопасности

Видео: #116 Как починить ABS дома, горит лампочка ABS , Как проверить датчик ABS, Не работает АБС


• Цена бензина АИ-93 - экономические последствия

• TRW - страна производства, отзывы и рейтинги

• Чем отмыть битумные пятна с машины - выбираем очиститель
