Грейдер - Универсальный инструмент для формирования дорожного полотна

Статья обновлена: 18.08.2025

В современном дорожном строительстве грейдер занимает особое место как ключевой механизм для выполнения множества задач. Эта самоходная или прицепная техника с регулируемым отвалом незаменима при формировании земляного полотна, планировке территорий и обслуживании дорожных покрытий.

Благодаря уникальной конструкции и широкому спектру навесного оборудования, грейдеры способны эффективно выполнять профилирование насыпей, рыхление грунта, очистку обочин, распределение сыпучих материалов и снегоуборочные работы.

Универсальность и высокая производительность делают грейдер фундаментальным звеном в технологических цепочках при строительстве и ремонте автомобильных трасс любого класса.

Принцип регулировки угла атаки отвала

Угол атаки отвала грейдера определяет наклон режущей кромки относительно поверхности земли и направления движения. Корректировка этого параметра напрямую влияет на эффективность выполнения различных операций: срезания грунта, планировки, создания уклонов или перемещения материалов. Неправильная установка приводит к повышенной нагрузке на машину, снижению качества работ и ускоренному износу оборудования.

Регулировка осуществляется через гидравлическую систему, управляемую из кабины оператора. Основные компоненты системы включают гидроцилиндры двойного действия, золотниковые распределители и предохранительные клапаны. Для изменения угла атаки оператор воздействует на рычаги управления, которые направляют поток рабочей жидкости в соответствующие полости цилиндров, изменяя их длину.

Способы регулировки

• Изменение длины тяг: Гидроцилиндры сокращают или удлиняют тяги, соединяющие отвал с рамой, меняя его вертикальный наклон.
• Смещение точки крепления: На некоторых моделях используются телескопические серьги, позволяющие фиксировать отвал под разными углами относительно центральной оси.

Оптимальный угол атаки зависит от типа обрабатываемого материала:

Материал	Рекомендуемый угол
Рыхлый песок	30-35°
Глина	40-45°
Гравийная смесь	50-55°

Контроль установленного угла выполняется по визуальным меткам на элементах крепления или с помощью цифровых датчиков в современных системах нивелирования. После завершения регулировки все соединения фиксируются стопорными штифтами для предотвращения самопроизвольного смещения.

Точное выравнивание грунта перед укладкой покрытия

Грейдер обеспечивает финальную планировку земляного полотна за счёт регулируемого отвала, который срезает неровности и заполняет впадины. Оператор контролирует угол атаки, высоту и наклон рабочего органа через гидравлическую систему, добиваясь минимальных отклонений от проектных отметок.

Ключевым этапом является многоходовая обработка: первый проход устраняет крупные перепады, последующие – корректируют микрорельеф. Для контроля ровности применяются нивелиры или лазерные системы, интегрированные с автоматикой грейдера.

Технологические требования

Допустимые отклонения при финишном выравнивании составляют ±1-2 см на 3 метра длины. Уплотнённый грунт должен иметь:

• Равномерную плотность по всей площади
• Отсутствие рыхлых участков и воздушных полостей
• Влажность в пределах проектных норм

Параметр	Значение
Уклон поперечный	0,02-0,04%
Глубина неровностей	≤15 мм
Толщина подсыпки	≤50 мм за проход

Автоматизированные системы Grade Control повышают точность за счёт постоянного позиционирования отвала относительно заданной цифровой модели. После грейдирования обязателен виброкаток для предупреждения просадок основания.

Формирование дорожного профиля "в нуле"

Формирование дорожного профиля "в нуле" означает создание проектных продольных и поперечных уклонов дорожного полотна непосредственно на уровне существующего земляного полотна или незначительно выше/ниже его, без устройства глубоких выемок или высоких насыпей. Эта операция является критически важной для обеспечения правильного водоотвода и равномерного распределения нагрузок от будущих слоев дорожной одежды и транспорта.

Грейдер, благодаря своей универсальности и точности управления отвалом, выступает основным инструментом для выполнения данной задачи. Его отвал, управляемый сложной системой гидравлики, позволяет выполнять тонкое выравнивание, срезку излишков грунта, перемещение материала и придание поверхности строго заданных геометрических параметров с высокой степенью точности.

Ключевые функции грейдера при профилировании "в нуле"

Грейдер последовательно выполняет несколько операций для достижения проектного профиля:

1. Черновое выравнивание: Устранение крупных неровностей, ям и бугров путем срезания избыточного грунта и заполнения углублений.
2. Придание поперечного уклона: Точная установка угла наклона отвала для создания двускатного (для дорог) или односкатного (для обочин, кюветов) профиля, обеспечивающего сток поверхностных вод.
3. Формирование продольного уклона: Плавное изменение высоты положения отвала вдоль оси дороги в соответствии с проектной вертикальной планировкой.
4. Финишное планирование: Окончательное уплотнение и выглаживание поверхности колесами машины и нижней кромкой отвала для создания ровного, плотного основания.

Эффективность работы напрямую зависит от точности системы автоматического нивелирования (ГНСС/Лазер), квалификации оператора и правильной настройки рабочих органов грейдера.

Параметр профиля	Задача грейдера	Точность контроля
Поперечный уклон	Обеспечить сток воды (обычно 1.5-4%)	± 0.3%
Продольный уклон	Соблюдение проектной линии	± 1-2 см по высоте
Ровность поверхности	Создать однородное основание	Допуск 1 см на 3-метровую рейку

Качественно сформированный грейдером профиль "в нуле" служит надежной основой для последующей укладки конструктивных слоев дорожной одежды, гарантируя их долговечность и соответствие проектным характеристикам.

Разравнивание сыпучих материалов (щебень, ПГС)

Грейдер оптимален для формирования равномерного слоя сыпучих материалов благодаря регулируемому отвалу с угловым и боковым смещением. Оператор точно контролирует толщину насыпи (до 50 см за проход) и угол резания, минимизируя ручную доработку.

При работе с ПГС (песчано-гравийной смесью) или щебнем грейдер предотвращает сегрегацию фракций за счет плавного волочения материала без излишнего давления. Режущая кромка отвала срезает излишки, заполняя впадины и создавая заданный уклон (до 10%) за счет гидравлического управления.

Ключевые технологические аспекты

Последовательность операций:

1. Предварительное грубое разравнивание насыпи бульдозером
2. Поперечные проходы грейдера с перекрытием полос на 20-30 см
3. Финишное профилирование вдоль оси дороги с контролем нивелиром

Типичные параметры для щебня фракции 20-40 мм:

Скорость движения	Толщина слоя	Производительность
3-5 км/ч	15-25 см	до 500 м²/час

Преимущества перед альтернативами:

• Превосходит бульдозер в точности продольного профиля
• Эффективнее автогрейдера при работе на стесненных участках
• Создает плотное сцепление частиц за счет "пригруза" колесами

Планировка обочин и откосов

Грейдер незаменим при формировании ровных и устойчивых обочин, обеспечивая точный уклон для эффективного водоотвода. Отвал машины срезает излишки грунта, заполняет неровности и создает гладкую поверхность, соответствующую проектным параметрам дорожного полотна. Работа ведется в несколько проходов с последовательной корректировкой угла резания и положения отвала.

При обработке откосов выемок или насыпей грейдер формирует заданные углы наклона, предотвращая осыпание грунта. Оператор регулирует вынос и наклон отвала, выполняя продольные или диагональные движения вдоль склона. Для крутых склонов используется удлинитель основного отвала (крыло), что увеличивает рабочую зону без риска опрокидывания техники.

Ключевые операции

• Вертикальная планировка: Выравнивание поверхности с точностью до ±2 см.
• Создание поперечного уклона: Формирование 3-6% уклона обочины от дороги для стока воды.
• Уплотнение основы: Предварительное прикатывание грунта перед финальной отделкой.

Элемент	Угол обработки	Требуемая точность
Обочина	90°-95° к полотну	±3 см по ширине
Откос насыпи	18°-35°	±5° к проекту
Откос выемки	22°-40°	±5° к проекту

Контроль качества включает геодезическую проверку уклонов нивелиром и визуальную оценку отсутствия локальных провалов или бугров. Финишный проход выполняют при минимальной скорости грейдера для достижения идеальной плоскостности.

Создание уклонов для водоотвода

Формирование поперечных и продольных уклонов – ключевая задача при строительстве дорожного полотна для эффективного отвода атмосферных осадков. Грейдер оптимально подходит для этой операции благодаря длинной регулируемой отвальной поверхности, точной системе позиционирования и возможности управления углом атаки ножа относительно направления движения.

Отвал машины устанавливается под необходимым углом к оси дороги (для поперечного уклона) или вдоль неё (для продольного). При движении грейдера срезаемый грунт перемещается отвалом, создавая плавную наклонную плоскость. Точность контроля глубины резания и высоты отвала обеспечивает соблюдение проектных параметров уклона, обычно составляющего 1.5-4% в зависимости от типа покрытия.

Технологические этапы работ

Процесс включает несколько обязательных операций:

1. Разметка территории согласно проектным отметкам с определением точек водоотвода
2. Предварительная планировка для грубого формирования наклонных поверхностей
3. Точное профилирование с многократными проходами грейдера при постоянном контроле нивелиром
4. Уплотнение грунта катками после достижения проектного профиля

Критически важны правильная настройка отвала (угол наклона, поворота и выдвижения) и выбор схемы проходов:

• При создании "двускатного" профиля движение начинают от оси дороги к обочинам
• Для "односкатного" уклона все проходы выполняются в одном направлении
• На криволинейных участках требуется корректировка положения отвала после каждого прохода

Параметр	Поперечный уклон	Продольный уклон
Основное назначение	Боковой сток воды с покрытия	Направленное движение воды вдоль дороги
Типичный угол	1.5-4% (асфальт) / 3-6% (грунт)	0.3-0.5% (минимум для стока)
Позиция отвала	Поворот в горизонтальной плоскости	Наклон в вертикальной плоскости

Контроль качества осуществляется нивелиром или 3D-системой автоматического управления грейдером. Допустимые отклонения не должны превышать ±0.5% от проектного значения уклона во избежание образования луж или эрозии грунта.

Работа с асфальтогранулятом при регенерации покрытий

Асфальтогранулят, полученный фрезерованием старого покрытия, требует точного распределения по подготовленному основанию. Его использование в регенерации снижает затраты на новые материалы и минимизирует экологическую нагрузку.

Грейдер выполняет ключевые операции: выравнивание основания, дозированную укладку гранулята и формирование проектного профиля слоя перед уплотнением. Точность углов установки отвала и контроль толщины слоя критичны для качества восстановительных работ.

Технологические этапы обработки грейдером

1. Предварительное выравнивание основания с устранением локальных неровностей
2. Распределение гранулята равномерным слоем 10-15 см с помощью отвала
3. Профилирование с формированием поперечного уклона (20-40‰) и продольного профиля
4. Предварительное уплотнение колесами грейдера при многократных проходах

Параметр	Требование	Контроль грейдером
Толщина слоя	±1 см от проектной	Регулировка высоты отвала
Поперечный уклон	Не более 0.5% отклонения	Точная установка угла отвала
Влажность смеси	5-7%	Визуальный контроль рассыпания

При работе с гранулятом обязательно учитывают его неоднородность: крупные фракции могут вызывать неравномерную усадку. Для компенсации грейдером выполняют дополнительное перемешивание материала в процессе профилирования.

Минимизация ручного труда при обратной засыпке траншей

Грейдер обеспечивает полную механизацию перемещения и распределения грунта при обратной засыпке траншей. Его отвал эффективно захватывает материал из отвалов или насыпей, транспортирует его к месту работ и равномерно укладывает в траншею слоями заданной толщины, исключая необходимость ручной перекидки земли лопатами.

Точное позиционирование отвала гарантирует равномерное заполнение пазух и минимизирует риск повреждения подземных коммуникаций. Автоматическая регулировка угла атаки и наклона отвала позволяет адаптироваться к сложному рельефу, обеспечивая плотное прилегание грунта к стенкам траншеи без трудоемкой ручной трамбовки на начальных этапах.

Ключевые преимущества механизации грейдером

Основные технологические выгоды при засыпке траншей включают:

• Скорость работ: Обработка до 50 м³/час против 2-3 м³/час при ручном труде
• Равномерность слоёв: Автоматическое поддержание толщины слоя 15-20 см для последующего уплотнения
• Экономия персонала: Замена 6-8 землекопов одним оператором техники

Операция	Ручной труд	С применением грейдера
Перемещение грунта	Лопаты, тачки	Автоматический захват/транспортировка
Предварительное выравнивание	Ручная планировка	Гидравлическое позиционирование отвала
Формирование профиля	Многоэтапная ручная коррекция	Однопроходное формирование поверхности

Дополнительный эффект достигается при комплектации грейдера лазерным нивелиром или системой GPS, что позволяет с точностью до 2-3 см выдерживать проектные отметки без постоянного контроля геодезистами. Современные модели с кабинами повышенной видимости полностью исключают необходимость сигнальщиков при работе в стесненных условиях.

Подготовка основания под тротуарную плитку с использованием грейдера

Грейдер выполняет ключевую роль на начальных этапах формирования основания, обеспечивая точную планировку поверхности. Его отвал эффективно срезает неровности грунта, перемещает излишки почвы и создает требуемый уклон для водоотвода. Это позволяет достичь равномерной плотности земляного полотна перед укладкой последующих слоев.

Машина последовательно обрабатывает площадку, формируя "корыто" – углубление под щебеночно-песчаную подушку. Регулировка угла наклона отвала гарантирует соблюдение проектных высотных отметок и поперечного профиля. Грейдерная обработка минимизирует ручной труд и обеспечивает высокую производительность на больших площадях.

Основные операции с применением грейдера

1. Снятие растительного слоя: удаление дерна и плодородного грунта на глубину 20-30 см по всей площади мощения.
2. Выемка грунта: формирование корыта с заглублением ниже уровня финишного покрытия с учетом толщины плитки и подстилающих слоев.
3. Профилирование дна: создание ровной поверхности с поперечным уклоном 1-2% для стока воды с помощью точной установки отвала.
4. Планировка земляного полотна: финишное выравнивание уплотненного грунта перед отсыпкой щебня.

После грейдерной обработки обязательным этапом является механическое уплотнение основания виброкатком или плитой. Качественно подготовленное земляное полотно предотвращает просадку плитки и увеличивает срок службы покрытия.

Операции смешивания грунтов в процессе разравнивания

При работе грейдера разравнивание поверхности нередко совмещается с операцией смешивания разнородных грунтов. Это достигается многократным проходом отвала через обрабатываемый слой при различных углах атаки и заглублениях. Режущая кромка последовательно подрезает, переворачивает и перемещает пласты, обеспечивая взаимное проникновение частиц суглинка, песка, гравия или стабилизирующих добавок.

Интенсивность смешивания регулируется скоростью движения, положением отвала и тяговым усилием машины. Ключевым фактором является создание "волны" материала перед отвалом: при правильном угле наклона и заглублении грунт не просто сдвигается, а циклично перекатывается через лезвие, что обеспечивает гомогенизацию состава. Особенно эффективен этот процесс при влажности грунта в диапазоне 12-18%, когда частицы легче отделяются и перемешиваются.

Технологические особенности

Преимущества совмещения операций:

• Равномерное распределение связующих компонентов (цемент, известь) в укрепляемых грунтах
• Ликвидация локальных слабых зон за счет объединения разнородных слоев
• Повышение несущей способности дорожного основания на 15-25%
• Сокращение сроков работ за счет исключения отдельного этапа перемешивания

Оптимальные параметры для смешивания:

Угол захвата отвала	30-50° от оси машины
Угол резания (наклона)	60-70° к поверхности
Глубина обработки	15-25 см за проход
Количество проходов	3-6 раз по одному следу

Критически важно контролировать однородность получаемой смеси визуально и через замеры плотности. При обнаружении расслоений материал дополнительно обрабатывают грейдером в поперечном направлении с уменьшенной скоростью движения. Для финального выравнивания используют режим "плавания" отвала при минимальном заглублении.

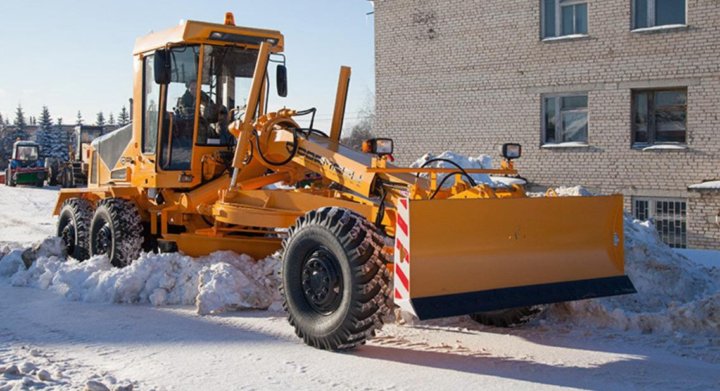

Удаление рыхлого снега зимой

Грейдер эффективно справляется с расчисткой свежевыпавшего или слегка уплотнённого снега благодаря регулируемому отвалу. Нож машины устанавливается под оптимальным углом (обычно 35-45°) и частично приподнимается над покрытием, что позволяет быстро перемещать рыхлую массу к обочине или в сторону от проезжей части. Широкий захват отвала обеспечивает обработку значительной площади за один проход.

Для предотвращения образования снежных валов на краях дороги оператор использует поворот отвала по горизонтали. Это создаёт непрерывный сдвиг снега вбок без его накопления перед оборудованием. При работе на прямых участках скорость грейдера достигает 15-20 км/ч, что обеспечивает оперативную очистку протяжённых трасс. Особое внимание уделяется плавности хода для сохранения рыхлой структуры снега и минимизации повреждения дорожного полотна.

Ключевые особенности уборки

Основные преимущества грейдера при снегозадержании включают:

• Универсальность угла атаки: регулировка наклона и поворота отвала под конкретные условия
• Минимальное уплотнение: снег не раздавливается колёсами, сохраняя лёгкость удаления
• Возможность формирования снегозащитных барьеров вдоль обочин

Толщина слоя снега	До 50 см за один проход
Эффективная ширина очистки	3.5-4.5 метра
Контроль высоты среза	Точность ±2 см

После прохода грейдера остаются лишь незначительные снежные остатки, которые легко устраняются роторными снегоочистителями. Комбинированное применение техники позволяет минимизировать использование реагентов.

Устранение колеи на грунтовых дорогах

Грейдер эффективно устраняет колеи за счет регулировки углов наклона отвала и поворотного круга. Оператор устанавливает отвал под острым углом к направлению движения, срезая выступающие края колеи и перемещая грунт в углубления. Глубина резания контролируется гидравлической системой, обеспечивая равномерное заполнение впадин без избыточного выноса материала за пределы дорожного полотна.

После первичного выравнивания выполняется профилирование поверхности: отвал переводится в плавающий режим для финишного уплотнения и формирования поперечного уклона. Это обеспечивает сток воды и предотвращает повторное образование колеи. При работе на переувлажненных участках предварительно выполняется подсыпка гравийно-песчаной смеси, которую грейдер распределяет и интегрирует в существующее покрытие.

Ключевые технологические этапы

1. Диагностика глубины колеи с замером перепадов высот
2. Установка отвала под углом 35-50° к оси дороги
3. Срезка возвышений с одновременным заполнением впадин
4. Финишное профилирование с уклоном 3-4% к обочинам

Параметр	Режим работы	Результат
Скорость движения	3-6 км/ч	Контроль толщины срезаемого слоя
Угол резания	40-55°	Оптимальное перемещение грунта
Количество проходов	2-4	Минимизация рыхления основания

При обработке глубоких колей (>15 см) применяется послойное выравнивание с постепенным заглублением отвала. Для повышения несущей способности грунта в процессе работы вносятся стабилизирующие добавки: цемент или известь, которые смешиваются с покрытием при повторных проходах грейдера. Обязательным завершающим этапом является уплотнение катком для предотвращения образования колеи при первых осадках.

Управление выносными опорными катками

Выносные опорные катки (или стабилизаторы) являются ключевым элементом рамы грейдера, обеспечивающим его устойчивость и правильное распределение веса во время выполнения рабочих операций. Их основная задача – предотвратить опрокидывание или чрезмерный крен машины, особенно при работе отвалом на крутых склонах, выдвижении отвала на максимальный вылет или приложения значительных боковых усилий. Грамотное управление этими катками напрямую влияет на безопасность оператора и эффективность работы.

Управление выносными опорными катками осуществляется, как правило, с помощью гидравлической системы. Оператор использует отдельные рычаги или джойстики в кабине, каждый из которых отвечает за подъем/опускание и иногда за блокировку в определенном положении левого или правого катка независимо друг от друга. Современные системы могут включать индикаторы давления или положения, помогая оператору точно контролировать контакт катка с грунтом.

• Повышенная устойчивость: Позволяют работать на сложном рельефе без риска опрокидывания.
• Распределение нагрузки: Снимают избыточное давление с основных колес и рамы, уменьшая износ.
• Точность позиционирования отвала: Стабильная платформа обеспечивает более аккуратное и контролируемое ведение отвала.
• Компенсация боковых усилий: Эффективно противодействуют силам, возникающим при резании грунта или перемещении материала отвалом.

Практическое применение и настройка

Параметр настройки	Возможности	Цель регулировки
Вылет катка	Регулируемое горизонтальное выдвижение (до 0.5-1.5 м в зависимости от модели)	Достижение оптимальной точки опоры для текущего уклона и задачи
Высота катка	Независимое вертикальное опускание/подъем левого и правого катков	Обеспечение плотного контакта с грунтом на неровной поверхности, выравнивание рамы
Блокировка положения	Фиксация катка в выбранной позиции (высота, иногда вылет)	Предотвращение нежелательного смещения под нагрузкой, стабилизация
Угол поворота (на некоторых моделях)	Небольшая корректировка угла установки катка (±15-30°)	Лучшее соответствие рельефу, увеличение площади контакта

1. Оценка условий: Оператор анализирует уклон местности, планируемое направление движения и тип работы (резание, планировка, перемещение).
2. Предварительная установка: Перед началом операции или на въезде на склон катки выдвигаются на необходимую величину и опускаются до легкого касания грунта.
3. Точная регулировка при работе: В процессе выполнения прохода, особенно при активном воздействии отвала на грунт, оператор плавно опускает каток со стороны подъема машины (противоположной направлению возможного опрокидывания), пока не почувствует уверенный контакт и стабилизацию рамы. Каток на стороне спуска часто остается слегка приподнятым или лишь частично загруженным.
4. Блокировка: После достижения устойчивого и эффективного положения каток(и) фиксируются.
5. Подъем при маневрировании: При необходимости разворота, движения поперек склона или выезда на ровную поверхность катки оперативно поднимаются, чтобы не мешать маневренности и не повреждаться.

Отточенное мастерство оператора в управлении выносными опорными катками заключается в умении быстро и точно адаптировать их положение под меняющиеся условия работы. Правильно настроенные катки превращают грейдер в исключительно стабильную платформу, позволяя безопасно и эффективно выполнять самые сложные задачи профилирования на пересеченной местности. Недооценка их роли или небрежное управление резко повышают риски и снижают качество работ.

Настройка бортового смещения отвала

Бортовое смещение отвала – критически важная функция грейдера, позволяющая сдвигать рабочий орган вбок относительно продольной оси машины. Эта регулировка существенно расширяет технологические возможности при профилировании дорожного полотна, формировании кюветов или создании уклонов, обеспечивая точную подгонку отвала к обрабатываемой поверхности без изменения положения всей машины.

Настройка осуществляется через гидравлическую систему управления. Оператор использует рычаги или джойстики в кабине, воздействуя на гидроцилиндры, которые перемещают отвал вдоль поперечной балки (кругового рельса). Точность позиционирования контролируется по шкалам или цифровым индикаторам на панели управления, а визуальный мониторинг ведется через боковые зеркала и камеры.

Ключевые аспекты и последовательность операций

Для корректной настройки требуется:

1. Остановить машину на ровной площадке с вывешенным отвалом.
2. Ослабить фиксирующие механизмы (при наличии) на круговом рельсе.
3. Плавно активировать гидравлический контур бокового смещения, наблюдая за индикаторами перемещения.
4. Выставить необходимое смещение в пределах конструктивного диапазона (обычно 400-900 мм влево/вправо от оси).
5. Зафиксировать положение стопорными болтами или гидрозамками для предотвращения самопроизвольного сдвига.

Важные нюансы:

• Балансировка нагрузки: Крайнее смещение увеличивает нагрузку на опорную сторону шасси.
• Синхронизация с углами: Настройку проводят после установки угла захвата и наклона отвала.
• Контроль устойчивости: При работе со смещенным отвалом скорость движения снижают на сложном рельефе.

Тип операции	Рекомендуемое смещение
Планировка обочин	Максимальное в сторону рабочей зоны
Формирование V-образного кювета	Среднее (50% диапазона)
Корректировка поперечного уклона	Минимальное (точечная юстировка)

Работа с прицепным оборудованием (рыхлители, катки)

Прицепное оборудование расширяет функционал грейдера, позволяя ему выполнять задачи по подготовке грунта и уплотнению насыпей. Для подключения используется универсальная сцепка типа "петля-вилка", расположенная на задней раме машины. Управление подъемом/опусканием осуществляется гидроцилиндрами через стандартные гидроразъемы базовой модели.

Рыхлители монтируются при необходимости разрушения твердых покрытий (мерзлый грунт, асфальт) или планировки каменистых участков. Катки применяются для послойного уплотнения дорожного полотна после отсыпки материала. Работа требует точной регулировки угла атаки и вертикального давления в зависимости от типа грунта и стадии работ.

Особенности эксплуатации оборудования

Ключевые требования при работе с рыхлителями:

• Глубина погружения зубьев контролируется гидросистемой грейдера и не должна превышать 30 см
• Скорость перемещения ограничивается 3-4 км/ч для предотвращения перегрузок рамы
• Обязателен предварительный анализ грунта для выбора количества зубьев (3-7 шт.)

При использовании катков критично:

1. Проверять равномерность распределения балласта в барабанах
2. Регулировать вибрационное усилие в зависимости от толщины слоя
3. Обеспечивать перекрытие следа минимум на 20 см при проходах

Параметр	Рыхлитель	Каток
Рабочая скорость	2-4 км/ч	3-6 км/ч
Давление на грунт	Н/контроль	0.3-0.8 МПа
Макс. мощность	70% от тяги	40% от тяги

Перевозка оборудования осуществляется только в транспортном положении с фиксацией страховочными цепями. После завершения работ обязательна очистка рабочих органов от налипшего грунта и диагностика узлов крепления на предмет деформаций.

Выбор скоростей при разных операциях

Выбор оптимальной скорости движения и рабочей передачи грейдера является критически важным фактором для эффективного и качественного выполнения каждой конкретной дорожной операции. Скоростной режим напрямую влияет на точность профилирования, производительность машины, степень уплотнения грунта или материала, а также на износ ножевого оборудования. Общий принцип заключается в использовании низких скоростей для операций, требующих высокой точности и контроля, и более высоких скоростей для операций с меньшими требованиями к точности или при перемещении на значительные расстояния.

Конкретная скорость выбирается в зависимости от типа выполняемой операции, характеристик обрабатываемого материала (грунт, гравий, асфальтовая крошка, снег), требуемой точности профиля, длины участка работы, а также мощности и конструкции самого грейдера. Неправильный выбор скорости может привести к снижению качества работы, повышенному расходу топлива и преждевременному износу узлов машины и отвала.

Оптимальные скорости для основных операций

Ниже приведены рекомендации по выбору скоростных режимов для ключевых задач:

• Точное профилирование и создание поперечного уклона: Требует максимальной точности. Используются очень низкие скорости (1-3 км/ч, обычно 1-я или 2-я передачи рабочего хода). Позволяет оператору тонко контролировать положение и угол отвала, минимизировать вибрации и добиться идеально ровной поверхности с заданным уклоном.
• Рыхление плотных грунтов: Высокая нагрузка на двигатель и тяговое усилие. Применяются низкие скорости (2-4 км/ч). Обеспечивает достаточное тяговое усилие для заглубления зубьев рыхлителя и эффективного разрушения плотных слоев без пробуксовки.
• Перемещение и распределение сыпучих материалов (гравий, песок, ПГС): Допускает средние скорости (4-8 км/ч). Позволяет эффективно срезать гребни, заполнять впадины и формировать предварительный профиль с хорошей производительностью, сохраняя достаточный контроль над материалом.
• Очистка дорожного полотна (сдвигание легкого мусора, травы, рыхлого снега): Может выполняться на повышенных скоростях (8-15 км/ч, иногда выше). Операция менее требовательна к точности, цель – покрыть большую площадь за меньшее время.
• Транспортировка (перегон машины между участками): Используются максимально возможные транспортные скорости грейдера (до 40-50 км/ч и выше, в зависимости от модели). Отвал поднят, рыхлитель убран.

Для наглядности основные рекомендации сведены в таблицу:

Операция	Диапазон скоростей (км/ч)	Примечания
Точное профилирование / Поперечный уклон	1 - 3	Минимальная скорость, высочайшая точность
Рыхление плотного грунта	2 - 4	Акцент на тяговое усилие
Перемещение/распределение материалов	4 - 8	Баланс производительности и контроля
Очистка полотна (снег, мусор)	8 - 15+	Максимальная производительность очистки
Транспортировка	До макс. транспортной	Отвал поднят

Важно помнить, что указанные диапазоны являются ориентировочными. Окончательный выбор скорости всегда остается за оператором, который должен учитывать конкретные условия работы, состояние базовой поверхности, свойства материала, требуемое качество результата и возможности своей машины. Постоянный мониторинг процесса и своевременная корректировка скорости – залог эффективной работы грейдера.

Контроль толщины снимаемого слоя материала

Точное управление толщиной снимаемого слоя обеспечивает соблюдение проектных требований к ровности дорожного полотна и минимизирует перерасход материалов. Для этого оператор грейдера использует систему визуальных меток на отвале и контрольных реперов вдоль рабочей зоны, сопоставляя положение ножа с заданными отметками.

Современные грейдеры оснащаются лазерными или ультразвуковыми датчиками, передающими данные о глубине реза в режиме реального времени на монитор в кабине. Эта технология позволяет оперативно корректировать угол атаки отвала и давление на грунт, предотвращая образование локальных углублений или недобор материала.

Ключевые аспекты контроля

При работе учитываются:

• Тип обрабатываемого материала: рыхлые грунты требуют меньшего заглубления ножа, чем уплотнённые покрытия
• Скорость движения: снижение скорости на сложных участках повышает точность среза
• Калибровка измерительных систем: регулярная поверка датчиков перед началом смены

Последствия нарушения контроля толщины:

1. Превышение толщины: повреждение нижних несущих слоёв дорожного "пирога"
2. Недостаточная глубина: необходимость повторных проходов, увеличение сроков работ
3. Образование волн на поверхности из-за неравномерного снятия материала

Метод контроля	Точность	Оборудование
Визуальный	±3 см	Реперные колышки, нивелир
Электронный	±5 мм	Лазерные приемники, GPS-системы

Работа на косогорах: стабилизация положения

При работе грейдера на уклонах критически важна стабилизация его положения для предотвращения опрокидывания или неконтролируемого сползания. Угол поперечного уклона существенно влияет на распределение веса машины и сцепление колес с поверхностью, создавая постоянную боковую нагрузку.

Основная задача оператора – минимизировать риск бокового скольжения отвала и смещения самого грейдера. Это требует не только правильной настройки рабочих органов, но и применения специфических приемов управления, адаптированных к рельефу. Нестабильность резко снижает точность планировки и создает угрозу безопасности.

Ключевые методы стабилизации

Для безопасной работы на косогорах применяют комплекс мер:

• Ориентация отвала: Расположение режущей кромки параллельно уклону для равномерного распределения нагрузки. Наклон крутящего круга в сторону склона повышает устойчивость.
• Использование противовесов: Дополнительные грузы на раме со стороны вершины уклона компенсируют силу тяжести, смещающую грейдер вниз.
• Контроль скорости и тяги: Движение строго вдоль линии ската с минимальной скоростью. Избегают резких поворотов и торможений.

Технология проходов также играет роль:

1. Первый проход выполняется у подошвы склона для создания опорной площадки.
2. Последующие проходы смещаются вверх с постепенным углублением среза.
3. Финишное выравнивание ведется "челноком" сверху вниз и обратно.

Сравнительный подход к позиционированию:

Элемент управления	На пологом склоне	На крутом склоне
Положение отвала	Под углом к направлению движения	Параллельно уклону
Колеса передней оси	Прямо	Развернуты в сторону вершины уклона
Скорость перемещения	Средняя (5-10 км/ч)	Минимальная (2-4 км/ч)

Дополнительную стабильность обеспечивает опускание передних колес в кювет при работе у бровки, что создает точку опоры. При риске проскальзывания ведущих колес немедленно уменьшают глубину резания или смещают отвал в сторону подъема. Постоянный контроль угла крена через систему выравнивания кабины – обязательное условие безопасной работы.

Расчет схемы проходов для сложного профиля

При формировании сложного профиля дороги (серпантины, сопряжения с мостами, криволинейные участки) грейдер выполняет серию последовательных проходов, каждый из которых срезает или перемещает грунт на определенную глубину и угол. Точный расчет этих проходов минимизирует холостой пробег техники и предотвращает перекосы отвала, обеспечивая равномерное распределение материала и соблюдение проектных уклонов.

Ключевым параметром является выбор стартовой точки и направления первого прохода: на вогнутых кривых работы начинают от центра к краям, на выпуклых – от краев к оси. Ширина захвата отвала и угол его поворота динамически корректируются между проходами на основе геодезических данных, чтобы избежать образования волн или локальных провалов грунта. Для сложного рельефа обязателен предварительный 3D-модель участка в специализированном ПО (например, AutoCAD Civil 3D), где визуализируются зоны максимального съема грунта и траектории движения.

Алгоритм расчета

1. Сегментация участка: Разбивка зоны работ на элементарные секции (прямые, кривые с постоянным радиусом, переходные клинья).
2. Определение контрольных точек: Фиксация высотных отметок по оси и бровкам через каждые 5-10 метров с привязкой к проектному профилю.
3. Расчет объемов грунта: Для каждого сегмента вычисляется объем выемки/насыпи с учетом коэффициента уплотнения.
4. Построение матрицы проходов:
   • Горизонтальные проходы – для грубой планировки по заданным отметкам;
   • Наклонные проходы – под углом к оси дороги для формирования поперечных уклонов;
   • Финишные проходы – вдоль кривых с минимальным заглублением отвала (до 2 см).

Тип кривой	Направление прохода	Рекомендуемый угол отвала
Вогнутая	От центра к обочинам	30°-45°
Выпуклая	От обочин к оси	15°-30°
S-образная	От перегиба к прямым участкам	Дробление на 2-3 сектора

Важно! На участках с уклоном свыше 8° движение грейдера осуществляется только вдоль склона (снизу вверх при насыпи, сверху вниз при выемке) для исключения сползания машины. Количество проходов на сложных кривых увеличивается на 40-60% против прямых участков из-за необходимости коррекции бокового выноса грунта.

Использование системы автоматического нивелирования

Система автоматического нивелирования интегрируется в грейдер через сеть высокоточных датчиков (гироскопы, GPS-приемники, лазерные сканеры), которые непрерывно отслеживают положение отвала в трех плоскостях. Полученные данные обрабатываются бортовым компьютером, формирующим корректирующие сигналы для гидравлических цилиндров. Это позволяет мгновенно адаптировать геометрию отвала к заданным проектным параметрам без ручных регулировок.

Ключевое преимущество технологии – устранение человеческого фактора при формировании сложных профилей: криволинейных уклонов, поперечных уклонов дорожного полотна или точных плоскостей. Система сохраняет стабильность работы даже в условиях вибрации, плохой освещенности или неблагоприятных погодных явлений, обеспечивая отклонение от проектных отметок не более ±3 мм.

Функциональные возможности системы

• 3D-моделирование – загрузка цифровых карт рельефа для автономного ведения отвала по сложным траекториям
• Автокоррекция износа – компенсация отклонений, вызванных механическим истиранием ножей отвала
• Мультизадачность – одновременное управление поперечным/продольным уклоном и высотой режущей кромки

Параметр	Ручное управление	Автоматическое нивелирование
Точность профилирования	±15-20 мм	±1-3 мм
Скорость выполнения работ	До 3 км/смена	До 8 км/смена
Расход топлива	100%	70-75%

Внедрение системы сокращает количество проходов техники на объекте за счет исключения этапа контрольных замеров геодезистами. Оператор фокусируется на общем управлении грейдером, а не на юстировке отвала, что снижает утомляемость и повышает безопасность работ на стесненных участках.

Оперативный поворот передних колес для маневров

Способность грейдера оперативно изменять направление передних колес является ключевой для выполнения точных маневров в стесненных условиях дорожной стройплощадки. Механизм поворота обеспечивает быстрое реагирование на команды оператора при корректировке траектории движения или позиционировании отвала относительно обрабатываемой поверхности.

Гидравлическая система управления углом поворота колес позволяет плавно менять направление движения без потери скорости и мощности. Такая конструкция особенно критична при работе на узких участках, выполнении разворотов на ограниченном пространстве или ювелирном выравнивании грунта вблизи конструкций.

Функциональные преимущества системы

• Минимальный радиус разворота благодаря независимому углу поворота передних колес до 50°
• Возможность крабового хода при диагональном расположении колес для обработки кюветов
• Синхронизация с поворотом отвала для сложных профильных работ

Тип маневра	Угол поворота колес	Эффект
Корректировка курса	5°-15°	Плавное изменение направления без остановки
Разворот на месте	Максимальный	Сокращение рабочей зоны для маневра
Движение уклоном	Асимметричный	Стабилизация машины на склонах

Формирование кюветов с заданной глубиной

Грейдер обеспечивает точное формирование кюветов за счет регулировки положения отвала в трех плоскостях: высота, угол наклона и поворот в горизонтальной плоскости. Оператор задает требуемую глубину через систему управления гидравликой, используя лазерные или GPS-системы для контроля параметров в реальном времени.

При движении машины вдоль дорожного полотна отвал снимает грунт по заданной траектории, создавая ровную наклонную поверхность. Для обеспечения равномерной глубины по всей протяженности кювета применяют предварительную разметку и поэтапную выборку грунта – сначала черновой проход, затем финишное выравнивание.

Технологические особенности

• Контроль уклона: Датчики автоматически корректируют положение отвала при отклонении от проектного уклона 1:1.5
• Тип грунта: Для плотных почв применяют зуб-рыхлитель перед основным проходом
• Отвод воды: Формирование продольного уклона ≥3‰ для предотвращения застоя

Параметр	Значение
Точность глубины	±2 см при использовании систем автоматизации
Скорость работ	0.3-0.8 км/ч (в зависимости от сложности грунта)
Глубина кювета	0.4-1.2 м (стандартный диапазон)

Ключевое требование – поддержание постоянной геометрии профиля на поворотах, что достигается синхронным изменением угла захвата отвала и скорости перемещения. Финишную зачистку дна выполняют при опущенном центре тяжести машины для исключения вибраций.

Разработка выемок при неглубоком залегании

При неглубоком залегании грунта (до 1 метра) грейдер эффективно формирует выемки за счёт регулируемого угла резания и выдвижения отвала. Машина последовательно снимает слои почвы, перемещаясь параллельно оси будущей траншеи или кювета. Точность обеспечивается системой автоматического нивелирования, корректирующей положение отвала в реальном времени.

Ключевым преимуществом является универсальность: один грейдер заменяет экскаватор и бульдозер на планировочных работах. После выборки грунта он сразу распределяет излишки по откосам или уплотняет дно выемки колёсами. Для сыпучих грунтов применяют скоростные проходы с минимальным заглублением, для плотных – многослойное резание с предварительным рыхлением при необходимости.

Технологические этапы

1. Разбивка осей с установкой контрольных вех
2. Черновое резание – снятие 70% грунта за 2-3 прохода
3. Точное профилирование дна и откосов
4. Планировка поверхности обратным ходом

Фактор	Режим работы
Угол резания	35-55° в зависимости от плотности грунта
Скорость	3-6 км/ч при разработке, до 12 км/ч при планировке
Глубина за проход	15-25 см (суглинок), 10-20 см (песчаник)

Критически важно контролировать угол наклона откосов: для устойчивости рекомендуемый уклон 1:1,5. При работе на склонах движение начинают с верхней точки, перемещая грунт вниз для минимизации осыпания. Финишную зачистку выполняют поворотным отвалом в режиме «плавающего положения».

Предотвращение налипания грунта на отвал

Налипание влажного, глинистого или липкого грунта на рабочую поверхность отвала грейдера – серьезная проблема, значительно снижающая эффективность планировочных работ. Прилипший грунт увеличивает вес отвала, повышает нагрузку на гидравлическую систему и двигатель машины, затрудняет точное формирование профиля и требует частых остановок для очистки.

Для борьбы с этим явлением и поддержания высокой производительности разработаны и применяются несколько ключевых методов. Эти технологии направлены на изменение свойств взаимодействия между грунтом и металлом отвала либо на механическое удаление налипающего материала непосредственно в процессе работы.

Основные методы предотвращения налипания

Инженерные решения для минимизации адгезии грунта включают:

• Специальные покрытия рабочей поверхности:
  • Полиуретановые или резиновые накладки на режущей кромке и/или всей поверхности. Их эластичность и низкая адгезия препятствуют прилипанию.
  • Полимерные композитные материалы с низким коэффициентом трения и высокой износостойкостью.
  • Покрытия с низкой адгезией (например, тефлоновые или на основе эпоксидных смол), создающие гладкий, "скользкий" слой.
• Системы вибрации отвала:

  Интегрированные вибромоторы передают высокочастотные колебания на отвал. Вибрация нарушает сцепление частиц грунта с поверхностью металла, вызывая их осыпание под действием силы тяжести. Управление вибрацией (частотой, амплитудой) обычно осуществляется гидравлически с кабины оператора и активируется по мере необходимости.

• Системы подогрева отвала:

  Нагрев рабочей поверхности отвала (электрическими элементами или циркуляцией горячей жидкости из гидросистемы) предотвращает замерзание влажного грунта зимой и снижает его липкость, так как теплая поверхность хуже удерживает воду.

• Химическая обработка:

  Нанесение перед работой или в процессе антиадгезионных составов (специальных масел, смазок или водоотталкивающих препаратов) на поверхность отвала создает временный барьерный слой.

Выбор между вибрацией и подогревом часто зависит от типа грунта и климатических условий:

Метод	Наиболее эффективен для	Основное преимущество	Требуемая мощность
Вибрация	Липкие глины, влажные суглинки	Мгновенное осыпание прилипшего грунта	Умеренная (гидравлика)
Подогрев	Мерзлые грунты, влажные материалы при низких температурах	Предотвращение примерзания, снижение общей липкости	Высокая (электричество/гидравлика)

Наиболее эффективным подходом часто является комбинация методов, например, использование вибросистемы совместно со специальным покрытием или периодической химической обработкой. Это позволяет адаптироваться к широкому спектру сложных грунтовых условий и поддерживать отвал в чистом состоянии, обеспечивая максимальную производительность и точность работы грейдера.

Модернизация зубьями для мерзлых грунтов

Работа грейдера на мерзлых грунтах традиционно связана со значительными трудностями: высокая твердость грунта приводит к быстрому износу стандартного отвала, чрезмерным нагрузкам на гидравлику и раму, резкому падению производительности. Обычный нож просто скользит по поверхности, не обеспечивая эффективного резания и планировки.

Установка специализированных зубьев на отвал грейдера кардинально меняет ситуацию. Эти усиленные элементы, монтируемые взамен или поверх части стандартного ножа, концентрируют усилие машины на небольшой площади, что позволяет им внедряться в мерзлую массу, разрыхлять ее и эффективно срезать слои, которые не поддаются обычному оборудованию.

Конструктивные особенности и преимущества

Ключевые элементы зубьев:

• Материал: Высокопрочные износостойкие стали (часто с наплавкой твердыми сплавами или карбидными вставками) для сопротивления ударным нагрузкам и абразиву.
• Форма: Заостренная клиновидная или пирамидальная, оптимизированная для внедрения в мерзлый грунт и минимизации сопротивления при движении.
• Крепление: Быстросъемные системы (болтовое, пальцевое) для оперативной замены изношенных элементов непосредственно на объекте.
• Расположение: Монтаж производится на наиболее нагруженную центральную или нижнюю часть отвала, часто с возможностью регулировки вылета.

Основные преимущества модернизации:

1. Резкое увеличение производительности при работе в зимний период или в условиях вечной мерзлоты.
2. Снижение нагрузок на раму и гидравлическую систему грейдера за счет более эффективного разрушения грунта.
3. Значительное продление срока службы основного отвала и ножа, защищаемых зубьями от прямого контакта с абразивом и ударных нагрузок.
4. Повышение точности планировки за счет контролируемого среза мерзлых слоев.

Характеристика	Стандартный нож	Отвал с зубьями
Эффективность на мерзлом грунте	Низкая	Высокая
Скорость планировки (мерзлый грунт)	Минимальная	До 70% от летней
Износ рабочего органа	Очень высокий	Умеренный (изнашиваются сменные зубья)
Расход топлива	Высокий (пробуксовка)	Оптимизированный

Применение грейдеров, оснащенных зубьями для мерзлых грунтов, является необходимым решением для поддержания темпов дорожного строительства и ремонта в условиях холодного климата, позволяя использовать универсальную машину круглогодично без длительных простоев.

Регулировка тягового усилия двигателя

Точная настройка тягового усилия двигателя критична для адаптации грейдера к различным условиям дорожных работ. Эта регулировка позволяет оператору изменять мощность, передаваемую на колёса или отвал, в зависимости от типа обрабатываемого материала и требуемой интенсивности воздействия.

Оптимальное тяговое усилие достигается за счёт синхронизации работы дизельного двигателя с гидромеханической трансмиссией и системой гидравлики. Регулировка предотвращает пробуксовку колёс на рыхлых грунтах и обеспечивает стабильное движение под нагрузкой при планировке плотных покрытий.

Ключевые методы регулировки

• Корректировка оборотов двигателя – снижение частоты вращения при работе с лёгкими грунтами для экономии топлива
• Выбор передаточного числа – переключение скоростей в трансмиссии для изменения крутящего момента
• Управление блокировкой дифференциала – повышение сцепления на скользких поверхностях
• Балансировка гидравлического давления – распределение усилия между отвалом и приводными колёсами

Электронные системы контроля современных грейдеров автоматически ограничивают тягу при перегрузках, используя датчики частоты вращения колёс и давления в гидросистеме. Механические модели требуют ручной корректировки через рычаги управления дроссельной заслонкой и коробкой передач.

Режим работы	Настройка тяги	Эффективность
Черновое выравнивание	Максимальное усилие	Высокая производительность
Точная планировка	Плавная регулировка	Качество финишного слоя
Работа на уклонах	Стабилизация тяги	Безопасность без проскальзывания

Ошибки в настройке приводят к перерасходу топлива, преждевременному износу шин и вибрациям отвала. Регулярная проверка настроек сцепления и давления в гидравлических магистралях обязательна для поддержания точности регулировок.

Особенности обслуживания гидравлической системы

Гидравлика грейдера подвергается экстремальным нагрузкам при работе с грунтом, требует строгого соблюдения регламента обслуживания для предотвращения отказов. Контроль состояния компонентов и жидкостей напрямую влияет на точность управления отвалом и стабильность рабочих функций.

Пренебрежение обслуживанием приводит к кавитации насосов, разрыву рукавов высокого давления и выходу из строя управляющих клапанов. Последующие простои оборудования и дорогостоящий ремонт многократно превышают затраты на профилактику.

Критичные аспекты обслуживания

• Контроль уровня и чистоты жидкости: визуальная проверка масла перед запуском, замена при потемнении или загрязнении (каждые 500-1000 моточасов).
• Система фильтрации: замена фильтров в баках и напорных линиях строго по регламенту, внепланово – при скачках давления.
• Диагностика герметичности: ежесменный осмотр цилиндров, золотников и соединений на подтёки, проверка сальников штоков на абразивный износ.
• Техническое состояние рукавов: замена при вздутии оплётки, истирании или трещинах, защита гофрокожухами в зонах трения.

Операция	Периодичность	Ключевые параметры
Промывка гидросистемы	При замене марки жидкости или после ремонта	Использование промывочных жидкостей с низкой вязкостью
Продувка контуров	После замены фильтров/жидкости	Последовательное удаление воздуха через сервисные клапаны
Контроль вязкости масла	Сезонно (при смене температур)	Допустимое отклонение: ±10% от паспортных значений

Используйте только рекомендованные производителем типы масел – ошибка в вязкости провоцирует вспенивание и износ прецизионных пар. Температурный диапазон жидкости должен соответствовать климатическим условиям эксплуатации.

Контроль износа державок ножевой системы

Державки ножевой системы грейдера подвергаются интенсивному абразивному воздействию при работе с грунтом и дорожным покрытием. Регулярный мониторинг их состояния предотвращает деформацию креплений ножей, снижает вибрации и исключает внезапные поломки во время эксплуатации. Отсутствие контроля приводит к нарушению геометрии отвала и резкому падению качества профилирования поверхности.

Критическими параметрами являются толщина рабочей части державки и целостность посадочных мест. Допустимый износ обычно не превышает 30% от исходного размера – дальнейшая эксплуатация вызывает перекосы ножей, их преждевременное затупление и увеличение нагрузки на гидравлическую систему. Систематическая проверка позволяет спланировать замену комплектующих до возникновения аварийных ситуаций.

Методы и критерии оценки

Параметр контроля	Инструмент/метод	Критерий замены
Толщина державки	Штангенциркуль в 3-х точках	Снижение на 30% от номинала
Деформация посадочного гнезда	Калибр-шаблон, визуальный осмотр	Зазор > 1.5 мм под линейку
Трещины и сколы	Молотковый тест (простукивание)	Наличие видимых дефектов

Этапы планового осмотра:

1. Очистка узла от грязи после снятия ножей
2. Замер толщины державок в зоне контакта с грунтом
3. Проверка параллельности опорных поверхностей
4. Контроль состояния крепежных отверстий на предмет эллипсности

Частота проверок зависит от абразивности обрабатываемых материалов: при работе со скальными грунтами осмотр проводят каждые 50 моточасов, для песчаных почв – каждые 100 моточасов. Обязательной замене подлежат державки с признаками усталости металла или коррозионными повреждениями, снижающими прочность конструкции.

Безопасность при работе вблизи обрывов

Работа грейдера на участках с крутыми склонами, откосами или обрывами требует особых мер предосторожности из-за высокого риска опрокидывания или сползания машины. Смещение грунта, вибрации от оборудования или нестабильные края рабочей зоны создают прямую угрозу для оператора и техники. Обязательным условием является предварительная оценка устойчивости грунта и точное определение безопасных границ рабочей площадки перед началом операций.

Оператор должен постоянно контролировать расстояние от грейдера до кромки обрыва, избегая движения параллельно уступу на опасной дистанции. Скорость перемещения машины снижается до минимальной, особенно при выполнении поворотов или работе с отвалом в положении, увеличивающем боковую нагрузку. Категорически запрещается вывешивание колес над пустотой или работа на насыпях без предварительного уплотнения основания.

Ключевые правила и оснащение

• Сигнальные системы: Установка предупредительных знаков и ограждений по периметру опасной зоны за пределами рабочего участка.
• Системы стабилизации: Использование грейдеров с функцией блокировки дифференциала и автоматического выравнивания отвала для сохранения устойчивости.
• Контроль загрузки: Запрет на перемещение излишков грунта к краю обрыва, способных вызвать обрушение.

Фактор риска	Мера предотвращения
Сдвиг грунта под машиной	Работа только в сухую погоду, укрепление кромки щитами или георешеткой
Потеря видимости кромки	Применение вех с флажками, установка телеметрических датчиков на отвале
Человеческий фактор	Двойной контроль границ зоны сигнальщиком, использование ремней безопасности оператором

При первых признаках подвижки грунта (трещины, осыпание породы) работа немедленно прекращается, а техника отводится на безопасное расстояние. Регулярный инструктаж экипажа и наличие аварийного плана эвакуации являются обязательными элементами организации таких работ.

Выбор ширины захвата для узких участков

На стеснённых участках (серпантины, городские улицы, примыкания к мостам) избыточная ширина отвала снижает маневренность грейдера и повышает риск повреждения инфраструктуры. Несоответствие габаритов рабочей зоны приводит к необходимости многократных разворотов и увеличению времени операций.

Оптимальная ширина захвата определяется физическими ограничениями площадки и типом выполняемых работ. Для коридоров шириной 3-5 метров применяют отвалы 2-3 метра с возможностью асимметричного выноса. Критически важна регулировка угла резания и бокового смещения без изменения позиции машины.

Критерии выбора

• Минимальный радиус разворота: короткие отвалы (до 2,5 м) сокращают пространство для манёвра на 15-20%
• Гидравлическое смещение: системы бокового выноса позволяют обрабатывать кюветы без заезда на откосы
• Вес оборудования: узкие отвалы снижают нагрузку на переднюю ось при работе на склонах

Ширина коридора (м)	Рекомендуемый захват (м)	Особенности работы
3,0–4,0	1,8–2,2	Обязателен вынос отвала за габарит шасси
4,0–5,5	2,5–3,0	Использование шарнирно-сочленённой рамы
5,5–7,0	3,0–3,5	Частичный вынос с контролем крайних точек

Для экстремально узких зон (менее 3 метров) применяют специализированные компактные грейдеры с укороченной базой и системой точного позиционирования отвала. Отказ от регулировки ширины в пользу универсального захвата увеличивает продолжительность земляных работ на 25-40% из-за необходимости частой перестановки техники.

Экономия топлива при рациональном числе проходов

Грейдеры расходуют до 30% топлива на перемещение грунта или дорожного материала, где количество проходов напрямую коррелирует с потреблением горючего. Каждый лишний проход увеличивает расход на 8-12%, так как двигатель работает под нагрузкой при перемещении отвала и преодолении сопротивления материала.

Рациональное число проходов определяется эмпирически: для планировки песчаного грунта достаточно 2-3 проходов, а для уплотнения щебёночного основания требуется 4-5. Превышение этого значения не улучшает качество, но пропорционально повышает расход топлива и износ узлов машины.

Ключевые принципы оптимизации

• Расчёт толщины слоя: уменьшение толщины снимаемого материала за один проход на 20% позволяет сократить общее количество проходов на 15-25%.
• Угол установки отвала: корректный наклон (45-60°) снижает сопротивление грунта и потребление топлива на 7-10% за операцию.
• Скорость движения: работа на пониженных передачах (3-6 км/ч) обеспечивает максимальное усилие при минимальном расходе горючего.

Тип операции	Рациональное число проходов	Экономия топлива vs избыточные проходы
Черновое планирование	2-3	до 18%
Точное выравнивание	3-4	до 15%
Формирование обочин	1-2	до 22%

Использование телематических систем для контроля перекрытия полос и давления на отвал автоматизирует выбор оптимального режима. Современные грейдеры с электронным управлением гидравликой снижают перерасход топлива на 9-14% за счёт точного позиционирования без корректирующих проходов.

Подготовка поверхности для нанесения битума

Грейдер выполняет ключевую роль в создании идеально подготовленного основания перед распределением битумного вяжущего. Его основная задача – сформировать ровную, плотную поверхность с заданными геометрическими параметрами, обеспечивающую надежное сцепление и равномерное распределение битума.

Качественная подготовка исключает локальные неровности, ямы, бугры и рыхлые участки, которые могут привести к преждевременному разрушению покрытия. Грейдер последовательно решает эти задачи, формируя требуемый профиль дорожного корыта.

Основные операции грейдера при подготовке под битум

Для достижения необходимого качества основания грейдер выполняет несколько технологических операций:

1. Предварительное профилирование: Основным отвалом срезаются значительные неровности, перемещается излишний грунт или дорожно-строительный материал, формируется черновой профиль дороги.
2. Точное выравнивание: Финальная планировка поверхности отвалом в режиме чистового прохода. Грейдер создает идеально ровную плоскость с микропрофилем, исключающим локальные впадины, где мог бы скапливаться битум.
3. Создание поперечного и продольного уклонов: Путем точной установки и движения отвала грейдер формирует необходимый уклон для стока воды, что критически важно перед нанесением гидроизолирующего битумного слоя.
4. Уплотнение рыхлого материала (косвенное): Хотя основное уплотнение выполняют катки, грейдер способствует этому процессу, равномерно распределяя материал и создавая плотную структуру слоя своим весом и движением.

После работы грейдера поверхность должна соответствовать строгим требованиям:

Параметр	Требование
Ровность	Отсутствие ям, бугров выше/ниже 5 мм на 3-метровой рейке
Плотность	Отсутствие рыхлых, сыпучих участков
Уклон	Строгое соответствие проектным значениям поперечного/продольного профиля
Чистота	Удаление пыли, грязи, посторонних предметов (выполняется после планировки)

Только на правильно спланированное и уплотненное грейдером основание битум наносится равномерным слоем, обеспечивая необходимую адгезию и долговечность последующего дорожного покрытия. Некачественная подготовка поверхности грейдером – основная причина дефектов битумного слоя.

Финальная зачистка перед финишным покрытием

На этом этапе грейдер выполняет ювелирное выравнивание поверхности дорожного основания или нижнего слоя асфальта. Отклонения от плоскости не должны превышать 3-5 мм на 3-метровой рейке, что требует точной регулировки отвала по углу атаки, высоте и наклону. Оператор использует систему нивелирования (лазерную, ультразвуковую или 3D-GNSS) для автоматического поддержания заданного профиля, перемещая грунт или асфальтную крошку микроскопическими слоями.

Ключевая задача – устранить локальные неровности (волны, впадины, следы от колес) и создать монолитную поверхность без рыхлых включений. Грейдер перемещается поперек или под острым углом к оси дороги, срезая выступы и заполняя впадины. Образовавшийся "грейдерный гребень" сразу же разравнивается последующим проходом. Обязательна очистка отвала от налипшего материала после каждого прохода для предотвращения комкования.

Контроль качества работ

• Визуальный осмотр: отсутствие раковин, рыхлых зон, посторонних предметов.
• Инструментальный замер: проверка ровности рейкой или профилометром.
• Пробная укатка: выявление скрытых дефектов вибрационным катком.

Параметр	Требование	Метод контроля
Продольный уклон	±0.5% от проектного	Нивелирование по оси
Поперечный уклон	±0.3%	Шаблон поперечника
Шероховатость	≤ 3 мм/м	Рейка длиной 3 м

Перед укладкой финишного слоя подготовленная поверхность обязательно обрабатывается битумной эмульсией или праймером для улучшения адгезии. При обнаружении дефектов глубиной свыше 10 мм производится локальная фрезеровка с последующим заполнением ремонтной смесью и повторным выравниванием грейдером.

Обработка гравийной подушки под асфальтирование

Грейдер выполняет профилирование гравийного слоя, формируя заданный уклон и ровную поверхность для последующего асфальтирования. Точное выравнивание исключает локальные просадки покрытия и обеспечивает равномерное распределение нагрузок. Режущий отвал машины срезает излишки материала, заполняя впадины и устраняя волнообразные дефекты основания.

После чернового выравнивания грейдер осуществляет финишное планирование, создавая идеальную плоскость с допуском ±5 мм на 3 метра. Оператор контролирует процесс с помощью системы автоматического нивелирования, корректируя положение отвала в реальном времени. Обязательный этап – создание поперечного уклона 3-4% для водоотвода, предотвращающего застой влаги под асфальтом.

Технологические требования к уплотнению

Перед асфальтированием уплотнённая подушка должна соответствовать критериям:

• Коэффициент уплотнения: не ниже 0.98 для нижнего слоя и 0.99 – для верхнего
• Отсутствие колеи: глубина следов от гусениц катков – до 10 мм
• Равномерность плотности по всей площади без рыхлых участков

Контрольный параметр	Метод проверки	Норматив
Плотность основания	Динамическое зондирование	≥ 2.1 г/см³
Ровность поверхности	3-метровая рейка	≤ 5 мм

Финишное уплотнение катками проводится после завершения грейдирования. Виброкатки массой 10-14 тонн совершают 6-8 проходов по одному следу, начиная от краёв к центру. Каждый последующий проход выполняется с перекрытием предыдущего на 1/3 ширины вальца для исключения необработанных зон.

Список источников

При подготовке материалов о грейдерах использовались авторитетные технические издания и специализированные ресурсы. Основное внимание уделялось функциональным возможностям, классификации и сферам применения этих машин в дорожном строительстве.

Анализ включал современные данные о технологиях, рабочих органах и эксплуатационных требованиях. Источники подбирались с акцентом на достоверность технических характеристик и описание практического использования грейдеров.

• ГОСТы и отраслевые стандарты по дорожно-строительной технике (классификация, требования безопасности)
• Учебники по дорожным машинам для строительных вузов (разделы о автогрейдерах)
• Каталоги производителей спецтехники (Komatsu, Caterpillar, John Deere) с техническими спецификациями
• Профессиональные журналы по дорожному строительству ("Дороги", "Строительная техника и технологии")
• Техническая документация к грейдерам (руководства по эксплуатации, обслуживанию)
• Монографии по механизации дорожных работ (историческое развитие, современные модели)

Видео: Грейдер ГС-14.02. Работа. Планировка дороги / Grader GS-14.02. Work. Road layout.


• Разболтовка колес Нивы Шевроле - параметры и выбор дисков

• SAT - что говорят о запчастях

• Автосигнализация Ягуар - надёжная защита вашего автомобиля
