ГУР на Ниву - установка, особенности ремонта и выбор деталей

Статья обновлена: 18.08.2025

Гидроусилитель руля (ГУР) – неотъемлемая система комфорта и безопасности на автомобилях Нива, значительно облегчающая управление внедорожником как на бездорожье, так и в городских условиях.

Понимание устройства ГУР, своевременное обслуживание, умение диагностировать неисправности и знание ключевых запчастей критически важны для поддержания системы в рабочем состоянии и предотвращения дорогостоящего ремонта.

Основные компоненты гидроусилителя руля Нивы

Гидравлическая система рулевого управления Нивы состоит из взаимосвязанных узлов, обеспечивающих преобразование усилия водителя в комфортное вращение колёс. Каждый элемент выполняет строго определённую функцию, а их совместная работа гарантирует точность управления автомобилем.

Отказ любого из компонентов приводит к ухудшению управляемости или полной потере усилителя, поэтому понимание конструкции критически важно для диагностики и обслуживания. Ниже перечислены ключевые части системы с указанием их назначения.

Состав системы ГУР

• Насос гидроусилителя – лопастного типа, приводится ремнём от коленвала. Создаёт давление масла (до 80-100 бар). Оснащён встроенным регулятором потока и перепускным клапаном.
• Бачок для гидравлической жидкости – резервуар с фильтром-сеткой и щупом для контроля уровня. Обеспечивает циркуляцию масла и компенсирует температурные расширения.
• Гидравлический рулевой механизм – интегрирован с рейкой. Содержит торсион, соединённый с рулевым валом, и золотниковый распределитель, направляющий поток жидкости в силовой цилиндр.
• Силовой цилиндр – расположен в корпусе рулевой рейки. Преобразует давление жидкости в механическое перемещение рейки через поршень со штоком.
• Магистрали высокого/низкого давления – металлические трубки и резиновые шланги, соединяющие компоненты. Рассчитаны на экстремальные нагрузки и вибрации.

Компонент	Тип/Характеристики	Функция
Насос ГУР	Лопастной, с ременным приводом	Генерация давления рабочей жидкости
Распределитель	Золотниковый с торсионом	Дозирование жидкости в цилиндр в зависимости от усилия на руле
Силовой цилиндр	Поршневой, интегрированный в рейку	Преобразование давления в усилие смещения рейки

Правила проверки уровня жидкости ГУР

Проверка уровня жидкости гидроусилителя руля выполняется на холодном двигателе (20-30°C) после 5-10 минут стоянки. Установите автомобиль на ровную поверхность, руль в нейтральном положении.

Откройте капот, найдите полупрозрачный бачок ГУР с метками "MIN" и "MAX". Убедитесь в чистоте горловины перед снятием крышки во избежание загрязнения системы.

Порядок действий

1. Протрите крышку и горловину бачка чистой ветошью
2. Снимите крышку с щупом, вытрите его насухо
3. Вставьте щуп обратно в бачок до упора, затем извлеките
4. Оцените уровень по следу жидкости:
   • Норма: между метками MIN и MAX
   • Критично: ниже MIN или выше MAX
5. При необходимости долейте жидкость:

   Тип жидкости	Dexron II/III или Pentosin CHF 11S
   Долив	Порциями по 50 мл до достижения уровня

6. Запустите двигатель, повращайте руль от упора до упора 2-3 раза
7. Повторно проверьте уровень после остановки двигателя

Используйте только рекомендованные производителем жидкости. При систематическом снижении уровня проверяйте герметичность насоса, шлангов и рейки. Избегайте смешивания разных типов жидкостей.

Выбор масла для гидроусилителя Нивы

Использование неподходящего масла в системе ГУР Нивы приводит к ускоренному износу насоса, течам сальников и ухудшению управляемости. Жидкость должна обеспечивать стабильную работу при экстремальных температурах, защищать металлические детали от коррозии и сохранять свойства при длительной эксплуатации.

Основным требованием является совместимость с резинотехническими элементами (манжеты, шланги) системы. Производитель рекомендует применять жидкости класса ATF (Automatic Transmission Fluid), соответствующие спецификации Dexron. Современные аналоги должны сохранять вязкостные характеристики в диапазоне от -40°C до +120°C.

Рекомендуемые жидкости и аналоги

Тип жидкости	Примеры и спецификации
ATF Dexron II-D	Базовая рекомендация для старых моделей (Lada GM Dexron II-D, Лукойл ATF Dexron II)
ATF Dexron III	Универсальный вариант для большинства Нив (Mobil ATF 320, ZIC ATF III, Rosneft Dexron III)
Специализированное масло для ГУР	Febi S6161, SWAG 9990820 – при отсутствии Dexron

Критически запрещено:

• Использование моторных или трансмиссионных масел
• Смешивание минеральных и синтетических составов
• Применение жидкостей с присадками, разрушающими резину

При замене сливайте старое масло полностью, включая остаток в рейке и бачке. Для новых систем заливайте 1.0-1.2 литра, при частичной замене – до уровня между метками MIN/MAX на бачке. Проверяйте отсутствие воздушных пробок после заправки, вращая руль при заглушенном двигателе.

Замена жидкости ГУР своими руками

Своевременная замена жидкости гидроусилителя руля критична для корректной работы системы. Старая жидкость теряет смазывающие и антикоррозийные свойства, накапливает грязь и металлическую стружку, что приводит к износу насоса, течам сальников и ухудшению управляемости. Использование неподходящей жидкости провоцирует вспенивание и перегрев.

Рекомендуемый интервал замены – каждые 60 000 км или 2 года, но при эксплуатации в тяжелых условиях (бездорожье, высокая запыленность) процедуру стоит проводить чаще. Признаки необходимости замены: посторонние шумы при повороте руля, "тяжелый" руль на малых скоростях, потемнение жидкости или наличие взвеси в бачке.

Необходимые материалы и инструменты

Материалы	Инструменты
Жидкость ГУР Dexron III или Pentosin (1 л)	Шприц медицинский (20-50 мл) или резиновая груша
Чистая ветошь	Ключ на "10" (для хомутов)
Ёмкость для старой жидкости (0.5 л)	Плоскогубцы
Воронка	Защитные перчатки и очки

Пошаговая инструкция замены

1. Прогрейте двигатель до рабочей температуры для снижения вязкости жидкости.
2. Откройте капот, найдите пластиковый бачок ГУР (рядом с радиатором) и очистите его поверхность от грязи.
3. Отсосите шприцем или грушей старую жидкость из бачка до минимального уровня.
4. Ослабьте хомуты на сливном шланге (нижний патрубок бачка), снимите шланг и слейте остатки в подготовленную ёмкость.
5. Зафиксируйте шланг обратно, затяните хомуты и заполните бачок новой жидкостью до отметки MAX.
6. Заведите двигатель и медленно поворачивайте руль от упора до упора 5-7 раз для прокачки системы.
7. Заглушите двигатель, проверьте уровень жидкости (должен снизиться) и долейте до нормы. Убедитесь в отсутствии пузырей в бачке.
8. Повторите пункты 6-7 до стабилизации уровня и исчезновения воздушных пробок.

После замены проверьте герметичность соединений на предмет течей при работающем двигателе. Избегайте попадания жидкости на ремень ГУР – это вызывает проскальзывание и свист. Утилизируйте отработанную жидкость экологично – она токсична.

Признаки износа насоса гидроусилителя

Основным индикатором неисправности насоса ГУР является характерный гул или вой при повороте руля, особенно на низких оборотах двигателя. Звук усиливается при выкручивании рулевого колеса до крайних положений и может сопровождаться вибрацией на руле. На холодную шум обычно выражен сильнее, но может сохраняться и после прогрева системы.

Снижение эффективности усилителя проявляется как заметное увеличение усилия, необходимого для поворота руля. Особенно это ощущается при маневрировании на месте или на малой скорости. В тяжелых случаях руль становится "тугим" и перемещается рывками. Одновременно может наблюдаться подтекание жидкости из-под сальников насоса или трещин в корпусе.

Дополнительные симптомы

• Пенистая жидкость в расширительном бачке ГУР из-за подсоса воздуха через изношенные уплотнения
• Плавающие обороты двигателя при активном вращении руля из-за повышенной нагрузки на насос
• Посторонние примеси в рабочей жидкости (металлическая стружка, темный цвет)
• Вибрация руля в определенном диапазоне оборотов двигателя

Сопутствующие проверки	Критичные значения
Давление в системе ГУР	Ниже 75-80 атм на холостых оборотах
Уровень жидкости в бачке	Нижняя метка MIN при работающем двигателе
Состояние приводного ремня	Глубина трещин более 1 мм, провисание свыше 10-12 мм

Диагностика стуков в рулевой рейке с ГУР на Ниву

Стуки в рулевой рейке с ГУР на Ниве проявляются как отчётливые металлические щелчки или глухие удары в передней части кузова при проезде неровностей, на поворотах или при резком вращении руля на месте. Источник звука часто локализуется в районе переднего моста и усиливается при увеличении нагрузки на подвеску.

Игнорирование проблемы приводит к ускоренному износу деталей рулевого механизма, ухудшению управляемости и безопасности. Диагностику начинают с визуального осмотра и проверки люфтов, последовательно исключая другие узлы подвески для точного определения причины стука в рейке ГУР.

Методика диагностики

Этап 1: Подготовка и первичная проверка

1. Убедитесь в правильном давлении в шинах.
2. Проверьте уровень и состояние жидкости ГУР (помутнение, пена, запах горелого указывают на проблемы).
3. Осмотрите пыльники рейки на целостность – разрывы приводят к попаданию грязи и износу.

Этап 2: Выявление люфтов и посторонних шумов

• Зафиксируйте колеса в положении прямо. Покачивайте руль влево-вправо с небольшой амплитудой, оценивая наличие свободного хода и стука.
• Помощник метод: Один человек резко вращает руль в пределах 10-30 градусов, второй в это время кладет руку на корпус рейки и тяги для ощущения ударов. Звук и вибрация четко передаются на корпус при внутренних дефектах.

Этап 3: Локализация источника стука

Признак	Возможная причина в рейке ГУР
Стук при вращении руля на месте	Износ опорной втулки, подшипника вала, зубьев шестерни или рейки
Стук только на ходу (при нагрузке)	Износ направляющих втулок рейки, ослабление крепления картера рейки к кузову
Стук + течь жидкости ГУР	Износ сальников штока, повреждение корпуса рейки
Стук + тяжелый руль, визг насоса	Задиры на рейке/шестерне, заклинивание штока

Этап 4: Исключение смежных узлов

• Проверьте затяжку гаек крепления рейки к лонжеронам (момент 62-86 Нм).
• Убедитесь в отсутствии люфта в рулевых наконечниках, шаровых опорах, ступичных подшипниках, сайлент-блоках рычагов. Поддомкрачивание колеса и использование монтировки помогает выявить люфт в этих узлах.
• Осмотрите кардан рулевого вала на люфт в шарнирах и затяжку болтов крепления.

Важно: Окончательная диагностика внутренних элементов рейки (износ втулок, сальников, зубчатой пары) часто требует её демонтажа и разборки. Сильный износ или механические повреждения обычно приводят к необходимости замены рейки ГУР или ремкомплекта.

Проверка герметичности шлангов ГУР

Герметичность шлангов гидроусилителя руля критична для стабильной работы системы. Нарушение целостности магистралей приводит к утечке рабочей жидкости, падению давления, появлению посторонних шумов и полному отказу усилителя. Основными зонами риска являются участки соединений шлангов с насосом, рейкой и бачком, а также места перегибов и контакта с кузовными элементами.

Проверку выполняйте на заглушенном двигателе при холодной системе. Визуально осмотрите всю длину шлангов высокого и низкого давления, уделяя внимание трещинам, вздутиям, потертостям и масляным подтекам. Особенно тщательно проверяйте фитинги и хомуты – именно здесь чаще всего возникают микроподтекания.

Порядок диагностики на работающем двигателе

1. Запустите двигатель и прогрейте систему, несколько раз повернув руль от упора до упора.
2. Попросите помощника удерживать руль в крайнем положении (не более 5 секунд) для создания максимального давления.
3. Внимательно осмотрите шланги под нагрузкой, отмечая любые признаки просачивания жидкости. Используйте фонарь для труднодоступных мест.
4. Проверьте надежность затяжки хомутов и резьбовых соединений (момент затяжки указан в руководстве).
5. Протрите подозрительные участки сухой тряпкой и повторно проверьте через 2-3 минуты работы – свежие капли укажут на дефект.

Важно: При обнаружении даже незначительных подтеков или повреждений резины шланг подлежит замене. Использование герметиков недопустимо – они засоряют систему и выводят из строя насос.

Тип дефекта	Визуальные признаки	Рекомендуемое действие
Трещины, расслоение резины	Темные полосы, вздутия, "волоски" на поверхности	Немедленная замена
Повреждение оплетки	Ржавые пятна, разлохмачивание металлических нитей	Контроль утечек, замена при проявлении
Подтек в местах соединений	Масляная пленка или капли на фитингах/хомутах	Подтяжка крепежа или замена уплотнителей

Для замены выбирайте только оригинальные шланги или проверенные аналоги (например, Finwhale, Pegasus), соответствующие спецификациям завода-изготовителя по давлению и температуре. После ремонта обязательна прокачка системы для удаления воздуха – игнорирование этого этапа вызовет шум при работе и ускоренный износ деталей.

Типичные причины течи гидроусилителя

Утечки гидравлической жидкости в системе ГУР – распространённая проблема, приводящая к снижению уровня масла, ухудшению работы усилителя и риску выхода из строя насоса. Основные места возникновения течи связаны с износом уплотнений, повреждением компонентов или ослаблением соединений.

Чаще всего жидкость появляется в районе насоса ГУР, рейки рулевого механизма или на магистралях высокого/низкого давления. Игнорирование даже незначительных подтёков быстро прогрессирует и требует немедленной диагностики для предотвращения серьёзных поломок.

Распространённые источники утечек

• Износ сальника вала насоса ГУР – основная причина подтёков в передней части насоса. Проявляется масляными пятнами на защите картера или подкапотном пространстве.
• Повреждение уплотнительных колец на штуцерах гидротрубок, золотниковом устройстве рейки или между секциями насоса. Возникает из-за перепадов температур, старения резины или некачественных запчастей.
• Трещины или коррозия на металлических трубках высокого/низкого давления, особенно в местах изгибов или креплений к кузову. Усиливается вибрацией.
• Дефекты резиновых шлангов (расслоение, вздутие, потертости). Часто страдают участки у хомутов или в точках контакта с кузовными элементами.
• Разгерметизация расширительного бачка – трещины в пластиковом корпусе или повреждение пробки с клапаном.
• Износ манжет поршня рейки руля. Приводит к попаданию жидкости в пыльник рулевой рейки (видно при его снятии).
• Неправильная затяжка соединений (перетяжка или недотяжка) при замене элементов системы, вызывающая деформацию уплотнений.

Устранение воздуха из системы ГУР Нивы

Воздух в гидравлической системе ГУР Нивы проявляется гулом насоса, "провалами" руля при резких поворотах, пеной в бачке или вибрацией рулевого колеса. Причинами обычно становятся низкий уровень жидкости, ослабление хомутов, износ уплотнений или некорректная замена жидкости.

Для эффективного удаления воздуха выполните последовательную прокачку системы. Подготовьте чистую ветошь, новую жидкость (например, Pentosin Hydraulic Fluid CHF 11S или Dexron III), ключи для хомутов и помощника.

Процедура удаления воздуха

1. Установите автомобиль на ровную площадку, поднимите передние колеса домкратом.
2. Проверьте уровень жидкости в бачке (на холодном двигателе – между метками MIN/MAX), долейте при необходимости.
3. Осмотрите шланги, патрубки и соединения на предмет подтеков. Затяните хомуты, устраните протечки.
4. Заведите двигатель на 2-3 секунды (не больше!). Заглушите и снова проверьте уровень.
5. Повторяйте пункт 4 до прекращения резкого падения уровня в бачке.
6. При работающем двигателе плавно вращайте руль от упора до упора 5-7 раз. Не удерживайте в крайних положениях дольше 3 секунд!
7. Заглушите мотор, дайте системе остыть 10 минут, проверьте уровень жидкости и долейте при необходимости.
8. Повторите цикл (запуск + вращение руля + остывание) 2-3 раза до исчезновения посторонних шумов и пены в бачке.

Критические ошибки: Длительная работа насоса без жидкости выведет его из строя. Использование неподходящей жидкости вызывает вспенивание и ускоренный износ. Некачественно затянутые хомуты приведут к повторному завоздушиванию.

Если прокачка не помогла – проверьте целостность:

• Резиновых патрубков и шлангов высокого давления
• Уплотнительных колец на магистралях и насосе
• Сальника вала насоса ГУР
• Соединений рейки рулевого механизма

Регулировка натяжения ремня насоса ГУР

Правильное натяжение ремня гидроусилителя руля критически важно для корректной работы системы. Слабый натяг вызывает проскальзывание, свист и недостаточное давление в системе, а чрезмерное напряжение ускоряет износ подшипников насоса и самого ремня. Проверку осуществляют при выключенном двигателе.

Для регулировки потребуется ключ на 17 (или 19, в зависимости от модели) для ослабления крепления насоса ГУР, а также монтировка или монтажная лопатка для смещения агрегата. Все работы выполняются на холодном двигателе при снятом кожухе ремня (при его наличии).

Пошаговая процедура регулировки

1. Ослабление крепежа: Открутите гайку крепления насоса ГУР к кронштейну и болт регулировочной планки (если предусмотрен конструкцией).
2. Изменение натяжения: Вставьте монтировку между корпусом насоса и блоком двигателя. Аккуратно надавите, смещая насос наружу (для увеличения натяжения) или внутрь (для ослабления).
3. Проверка прогиба: Нажмите пальцем на середину ремня между шкивами коленвала и насоса ГУР. Нормальный прогиб:
   • Для нового ремня: 10-15 мм
   • Для бывшего в эксплуатации: 12-17 мм
   Альтернативный метод: проверка поворотом ремня рукой на 90° вокруг своей оси (при правильном натяжении он должен переворачиваться с усилием).
4. Фиксация положения: Удерживая насос в нужном положении, затяните гайку крепления насоса и регулировочный болт с моментом 32-40 Н·м.
5. Контрольная проверка: Запустите двигатель. Покрутите руль от упора до упора 2-3 раза. Проверьте отсутствие свиста ремня и посторонних шумов от насоса. Повторно оцените прогиб на заглушенном моторе.

Признак	Следствие слабого натяжения	Следствие избыточного натяжения
Шум при работе	Пронзительный свист при повороте руля	Гул подшипников насоса, вой ГУР
Износ элементов	Ускоренный износ кромок ремня	Разрушение подшипников насоса, деформация ремня
Работа ГУР	Тяжелое вращение руля, рывки	Повышенная нагрузка на насос, течь сальников

Важно: Используйте только ремни, рекомендованные производителем (например, Gates 2360MX, Contitech CT527). После замены ремня проверяйте натяжение через 500-1000 км пробега из-за его неизбежной вытяжки. При частом ослаблении или обрывах проверьте соосность шкивов и состояние подшипников насоса.

Замена ремня привода насоса ГУР на Ниве

Износ или обрыв ремня привода насоса гидроусилителя руля полностью отключает усилитель, делая рулевое управление тяжелым и опасным. Своевременная замена предотвращает эту ситуацию и защищает другие элементы системы от внезапной нагрузки.

Для работы потребуется новый ремень соответствующего типоразмера (например, 10x850), ключи на 13, 17, рожковый ключ или головка на 15, монтировка или ломик для натяжения. Обязательно заглушите двигатель и снимите минусовую клемму с аккумулятора перед началом работ.

Последовательность замены ремня

1. Ослабьте гайку крепления насоса ГУР: Найдите насос в передней части двигателя (обычно справа). Ключом на 17 ослабьте верхнюю гайку крепления корпуса насоса к кронштейну.
2. Ослабьте натяжной болт: Ключом на 13 ослабьте контргайку натяжного болта, расположенного в нижней части насоса. Затем вращайте сам натяжной болт (ключом на 13 или 15) против часовой стрелки, чтобы насос сместился внутрь и ослабил натяжение ремня.
3. Снимите старый ремень: Сдвиньте насос к двигателю до упора, освободив ремень. Снимите его со шкивов коленвала, насоса ГУР и генератора.
4. Наденьте новый ремень: Аккуратно наденьте новый ремень на шкив коленчатого вала, затем на шкив генератора. Последним накиньте его на шкив насоса ГУР, убедившись в правильной посадке в ручьях всех шкивов.
5. Отрегулируйте натяжение: Ключом на 13 (или 15) вращайте натяжной болт по часовой стрелке, перемещая насос наружу. Монтировкой, упертой в корпус насоса, создайте дополнительное усилие для оптимального натяжения. Правильное натяжение проверяется прогибом ремня: при нажатии с усилием 10 кг/с посередине самого длинного участка прогиб должен составлять 10-15 мм.
6. Зафиксируйте положение: Удерживая насос от смещения, затяните контргайку натяжного болта ключом на 13. Затем окончательно затяните верхнюю гайку крепления насоса ключом на 17.

Проверка работы: Запустите двигатель и несколько раз поверните руль от упора до упора. Убедитесь в отсутствии посторонних шумов (свиста, скрипа) и нормальной работе ГУР. Проверьте, не проскальзывает ли ремень при резком повороте руля на месте.

Рекомендуемые запчасти:

Наименование	Пример артикула	Примечание
Ремень привода насоса ГУР	10x850 LiR (или аналог)	Уточняйте по VIN, возможны вариации
Комплект гаек/болтов крепления	21080-1306080	При повреждении резьбы

Симптомы неисправности рулевой рейки

Нарушение герметичности системы ГУР является основным признаком проблем с рулевой рейкой. Проявляется это в виде масляных подтёков под автомобилем в районе переднего моста или на внутренней поверхности колёсных дисков. Уровень жидкости в бачке гидроусилителя при этом стабильно снижается, требуя регулярного долива.

Появление посторонних звуков при повороте руля – тревожный сигнал. Скрипы, стуки или гул, особенно усиливающиеся на неровной дороге или при повороте руля до упора, часто указывают на износ втулок, подшипников или зубчатого механизма рейки. Характерный вой насоса ГУР при вращении руля также свидетельствует о неполадках.

Основные проявления износа

• Люфт руля: Чрезмерный свободный ход рулевого колеса (более допустимого), ощущение "пустоты" при маневрировании.
• Тугое вращение: Руль становится тяжелее крутить, особенно на месте или на малой скорости, усилие при повороте в разные стороны может различаться.
• Вибрации руля: Отчётливая дрожь или биение, передающееся на рулевое колесо во время движения или при поворотах.
• Самопроизвольный увод: Автомобиль постоянно "тянет" в сторону даже при отпущенном руле, требуется подруливание для сохранения прямолинейного движения.
• Неравномерный ход: Ощущение "закусывания" или рывков при плавном повороте руля, потеря плавности вращения.

Важно! Игнорирование этих симптомов приводит к прогрессирующему ухудшению управляемости, повышенному износу шин и создаёт аварийную ситуацию из-за риска полного или частичного отказа рулевого управления. При появлении первых признаков необходима диагностика состояния рейки, сальников, валов и тяг.

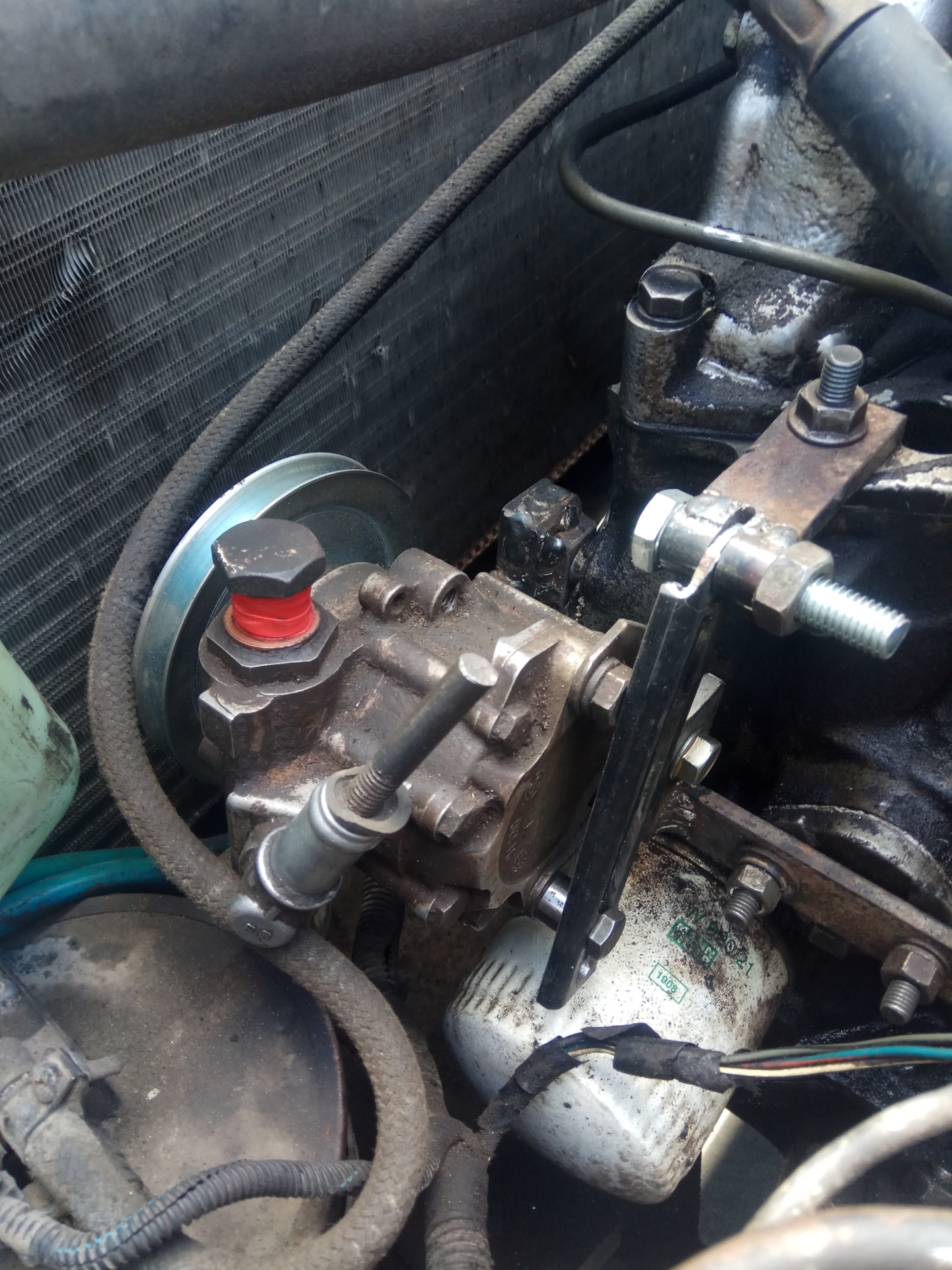

Демонтаж насоса гидроусилителя Нивы

Перед началом работ подготовьте необходимые инструменты: набор ключей (рожковых, накидных, головок), отвертки, съемник для шкива насоса ГУР, емкость для слива жидкости, ветошь. Зафиксируйте автомобиль на ровной поверхности стояночным тормозом, под колеса установите противооткатные упоры. Отключите минусовую клемму аккумулятора.

Слейте жидкость гидроусилителя из системы. Для этого снимите защитный кожух рулевой колонки (при необходимости), ослабьте хомут и отсоедините возвратный шланг от бачка ГУР. Подставьте емкость под слив, медленно проворачивая рулевое колесо от упора до упора для полного удаления жидкости.

1. Ослабьте натяжной болт генератора, снимите приводной ремень ГУР со шкива насоса.
2. Отсоедините нагнетательный и возвратный шланги от насоса:
   • Ослабьте хомуты ключом.
   • Аккуратно снимите шланги, избегая перегибов.
   • Закройте отверстия заглушками для предотвращения загрязнения.
3. Отключите электрический разъем датчика давления (если установлен) от корпуса насоса.
4. Выкрутите три крепежных болта насоса к кронштейну двигателя:
   • Используйте головку на 13 мм с удлинителем.
   • Нижний болт часто требует доступа через колесную арку или снизу автомобиля.
5. Извлеките насос из моторного отсека, аккуратно выведя шкив между элементами конструкции.
6. При необходимости замены шкива:
   • Зафиксируйте вал насоса шестигранником (обычно 8 мм).
   • Используйте съемник для аккуратного демонтажа шкива без повреждения вала.

Ремонт насоса ГУР: пошаговое руководство

Перед началом работ подготовьте набор ключей, съёмник для шкива, новую ремкомплект сальника, жидкость ГУР и чистую ветошь. Убедитесь в наличии герметика для корпуса насоса. Автомобиль должен стоять на ровной поверхности с выключенным двигателем.

Слейте жидкость из системы ГУР через обратную магистраль или шланг бачка. Отсоедините клемму АКБ для предотвращения случайного запуска. Демонтируйте ремень привода со шкива насоса, фиксируя положение навесных агрегатов.

Разборка и замена уплотнений

1. Открутите крепёжные болты корпуса насоса к кронштейну двигателя
2. Снимите шланги высокого/низкого давления, сразу заглушив отверстия
3. Извлеките насос из подкапотного пространства
4. Зафиксируйте шкив в тисках через мягкие прокладки
5. Выпрессуйте вал съёмником, удерживая наружное кольцо подшипника
6. Извлеките стопорное кольцо сальника тонкой отвёрткой
7. Установите новый сальник ремкомплекта с нанесением смазки

Проверьте состояние подшипника вала – люфт или шум требуют замены. Очистите посадочные поверхности корпуса от старого герметика металлической щёткой.

Узел	Контрольная проверка
Рабочие лопатки	Задиры, сколы, свободный ход в пазах
Распределительный диск	Глубокие риски на зеркале контакта
Вал ротора	Выработка в зоне сальника более 0.1 мм

Соберите насос в обратной последовательности с нанесением герметика на стык корпуса. Затягивайте болты крест-накрест с моментом 25 Н∙м. После установки на автомобиль прокачайте систему, проворачивая руль при заглушённом двигателе до исчезновения воздушных пробок.

Обкатка длится 10-15 минут: избегайте крайних положений руля. Проверьте отсутствие течей в местах соединений. При появлении гула или рывков повтора прокачки обязательно!

Замена сальника вала насоса ГУР на Ниву

Протечка сальника вала насоса гидроусилителя руля – распространённая неисправность, приводящая к утечке рабочей жидкости, падению давления в системе, ухудшению работы усилителя и характерному вою при вращении руля. Замена сальника требует демонтажа насоса ГУР с автомобиля.

Перед началом работ подготовьте новый сальник (рекомендуется оригинальный 2120-3407070 или качественный аналог), свежую жидкость ГУР (обычно Dexron III), очиститель (бензин, уайт-спирит), ветошь, набор ключей и съёмник для шкива. Слейте жидкость из бачка ГУР через шланг возврата или шприцем.

Процесс замены сальника

Демонтаж насоса:

1. Ослабьте гайку крепления насоса и снимите приводной ремень ГУР.
2. Отсоедините шланги высокого и низкого давления (заглушите отверстия).
3. Открутите крепёжные болты и снимите насос с двигателя.

Разборка насоса и замена сальника:

1. Надёжно зажмите корпус насоса в тисках (через мягкие прокладки).
2. Специальным съёмником демонтируйте шкив с вала.
3. Извлеките стопорное кольцо из канавки перед сальником.
4. Аккуратно подденьте старый сальник отвёрткой или крючком и удалите его.
5. Тщательно очистите посадочное место от грязи и остатков старого сальника.
6. Смажьте рабочую кромку нового сальника чистой жидкостью ГУР.
7. Аккуратно запрессуйте сальник в посадочное отверстие до упора (используя оправку подходящего диаметра или трубку, равномерно постукивая молотком).
8. Установите на место стопорное кольцо.

Сборка и установка:

1. Напрессуйте шкив обратно на вал насоса (используя оправку, передающую усилие только на внутреннюю обойму подшипника).
2. Установите насос на двигатель, подсоедините шланги.
3. Наденьте и отрегулируйте натяжение ремня ГУР.
4. Залейте новую жидкость в бачок до отметки «MAX».
5. Прокачайте систему, вращая руль от упора до упора при работающем двигателе на холостых оборотах (доливайте жидкость по мере исчезновения пены).
6. Проверьте отсутствие течей и работу ГУР.

Ключевые рекомендации:

• Не допускайте попадания грязи внутрь насоса при разборке.
• Не прикладывайте ударные нагрузки к валу насоса – это повредит подшипники.
• Обязательно замените стопорное кольцо при установке нового сальника.
• Используйте только рекомендованную жидкость для ГУР.

Восстановление рулевой рейки с ГУР

Процесс восстановления рулевой рейки с гидроусилителем начинается с демонтажа узла с автомобиля. Требуется тщательная очистка корпуса от грязи и остатков технических жидкостей перед разборкой. Обязательна маркировка положения всех компонентов для корректной сборки.

Диагностика выявляет изношенные элементы: сальники, втулки, шестерни или деформированную рейку. Особое внимание уделяется состоянию золотникового механизма и внутренних каналов гидравлики. Поврежденные детали подлежат замене, а корпус проверяется на трещины и деформации.

Этапы восстановления рулевой рейки

1. Разборка: Аккуратно снимаются стопорные кольца, сальники и пыльники. Валы извлекаются с помощью пресса.
2. Дефектовка: Оценка износа зубьев рейки и червячной передачи. Замер зазоров в подшипниках и втулках.
3. Замена расходников: Обязательной замене подлежат:
   • Резиновые уплотнители
   • Сальники валов
   • Защитные пыльники
   • Прижимные втулки и пружины
4. Шлифовка вала: При незначительных задирах поверхности вала полируются.
5. Сборка: Нанесение консистентной смазки на зубья, установка новых уплотнений с монтажной оправкой.

После сборки выполняется регулировка прижимного механизма для устранения люфта. Узел заправляется рабочей жидкостью и тестируется на стенде под давлением 80-100 атм. Проверяется плавность хода и отсутствие течей.

Запчасть	Назначение
Ремкомплект рейки	Сальники, уплотнители, стопорные кольца
Опорная втулка	Фиксация рейки в корпусе
Прижимная пружина	Компенсация зазора в зацеплении
Пыльник рулевого вала	Защита от загрязнений
Упорный подшипник	Обеспечение плавности вращения

Важно: При глубокой коррозии или сколах зубьев рейка заменяется целиком. После восстановления обязательна регулировка развала-схождения. Используйте только оригинальные ремкомплекты для гарантии герметичности гидросистемы.

Замена уплотнителей рейки гидроусилителя

Протечки рабочей жидкости в районе рулевой рейки чаще всего вызваны износом сальников или уплотнительных колец. Основные симптомы – масляные пятна под автомобилем, падение уровня жидкости в бачке ГУР и ухудшение усилия на руле. Замена уплотнений требует снятия рейки с Нивы.

Для работы потребуются ремкомплект (обычно включает сальники вала, уплотнения поршня и манжету), чистая ветошь, промывочная жидкость для ГУР, набор гаечных ключей, съемник стопорных колец и специальный инструмент для запрессовки сальников. Обязательно промойте все детали перед сборкой.

Последовательность работ

1. Отсоедините рулевые тяги и слите жидкость из системы ГУР.
2. Снимите рейку, предварительно ослабив крепления кронштейнов и отсоединив гидрошланги (заглушите отверстия).
3. Разберите рейку в чистом месте:
   • Снимите защитный чехол и стопорное кольцо
   • Аккуратно выбейте вал из корпуса с помощью мягкого молотка
   • Извлеките поршень и золотниковый механизм
4. Удалите старые уплотнения:
   • Сальники вала – подденьте отверткой или съемником
   • Уплотнительные кольца поршня и золотника – используйте тонкий шило
5. Обезжирьте посадочные места и установите новые уплотнения из ремкомплекта. Сальники вала запрессовывайте равномерно, используя оправку подходящего диаметра.
6. Соберите рейку в обратной последовательности, смазав детали чистой жидкостью ГУР.
7. Установите рейку на автомобиль, прокачайте систему (вращая руль при заведенном двигателе) и проверьте отсутствие течей.

Ключевые моменты: При сборке следите за правильной ориентацией сальников (пружинная часть всегда обращена внутрь рейки). Не допускайте перекоса уплотнений при монтаже. Используйте только оригинальные или проверенные ремкомплекты (например, Kraft KT 0140 или Beluga 2108-3409080), так как некачественные уплотнители быстро выйдут из строя.

Регулировка клапана давления насоса ГУР

Неправильное давление в системе гидроусилителя руля (ГУР) автомобиля Нива приводит к заметным проблемам в управлении. Слишком высокое давление провоцирует чрезмерное усилие на руле, "тугой" руль на малых скоростях, ускоренный износ уплотнений и сальников насоса, а также повышенную нагрузку на приводную ременную передачу. Слишком низкое давление вызывает "легкий", иногда "пустой" руль, особенно на высоких скоростях, вибрацию рулевого колеса, недостаточную помощь усилителя при парковке и характерный вой насоса.

Регулировка клапана давления – критически важная процедура для восстановления оптимальной работы ГУР. Она выполняется на снятом насосе гидроусилителя и требует наличия манометра для измерения давления в системе. Никогда не пытайтесь регулировать клапан "на глаз" или без контроля давления, так как это гарантированно приведет к некорректной работе и возможному выходу из строя насоса или других компонентов системы.

Процедура регулировки

Перед началом работ убедитесь в чистоте рабочей зоны и самого насоса, чтобы предотвратить попадание загрязнений в систему. Загрязнения – главный враг ГУР.

1. Подготовка насоса: Насос ГУР должен быть снят с автомобиля. Тщательно очистите его наружные поверхности, особенно в районе регулировочной пробки клапана давления.
2. Снятие заглушки: Найдите на корпусе насоса (обычно на крышке или корпусе клапанной части) регулировочную пробку клапана давления. Она часто имеет шестигранное углубление (под ключ-имбус) или наружный шестигранник. Аккуратно выверните пробку и извлеките уплотнительное медное кольцо.
3. Доступ к регулировочному винту: Под пробкой находится регулировочный винт клапана давления. Он удерживается контргайкой. Ослабьте контргайку.
4. Предварительная настройка: Перед установкой насоса обратно на двигатель для измерения давления, можно выставить предполагаемую базовую настройку:
   • Заверните регулировочный винт клапана давления до упора (по часовой стрелке), но без усилия – просто до касания.
   • Отверните винт назад на примерно 1.75 - 2 оборота. Это стартовая точка для последующей точной регулировки под давлением.
   • Аккуратно затяните контргайку, фиксируя винт в этом положении.
5. Установка насоса и манометра: Установите насос обратно на двигатель, натяните ремень привода ГУР согласно спецификациям. Подключите манометр для измерения давления ГУР в разрыв напорной магистрали (между выходом насоса и рулевой рейкой/клапаном управления). Запустите двигатель.
6. Измерение и точная регулировка:
   • Прогрейте систему, несколько раз повернув руль от упора до упора.
   • Измерьте давление насоса на холостых оборотах при закрытом золотниковом клапане (имитируется кратковременным (2-3 сек) перекрытием линии манометра или удержанием руля в крайнем положении). Нормальное давление для насоса ГУР Нивы: 75 - 85 кгс/см² (примерно 7.4 - 8.3 МПа).
   • Если давление не соответствует норме, остановите двигатель, снимите защитный колпачок/пробку с регулировочного винта (если он был установлен временно), ослабьте контргайку.
   • Для увеличения давления: Заверните регулировочный винт по часовой стрелке на небольшой угол (1/8 - 1/4 оборота). Затяните контргайку.
   • Для уменьшения давления: Отверните регулировочный винт против часовой стрелки на небольшой угол (1/8 - 1/4 оборота). Затяните контргайку.
   • Запустите двигатель и снова измерьте давление. Повторяйте пункты 6.3-6.6, пока не достигнете требуемого значения в диапазоне 75-85 кгс/см².
7. Завершение: После достижения правильного давления, надежно затяните контргайку с рекомендованным моментом (обычно 20-40 Н·м, уточняйте по мануалу), чтобы предотвратить самопроизвольное отворачивание винта. Установите на место регулировочную пробку с новым медным уплотнительным кольцом, затяните ее с требуемым моментом. Снимите манометр, подключите штатную напорную магистраль. Проверьте уровень жидкости в бачке ГУР и долейте при необходимости. Прокачайте систему, поворачивая руль от упора до упора на работающем двигателе, до исчезновения воздуха (пены) в бачке.

Симптом	Возможная причина (давление)
Тугой руль, вой насоса на малых оборотах	Слишком высокое
Легкий/пустой руль, вибрация, вой насоса	Слишком низкое
Провалы усилия, рывки руля	Нестабильное (загрязнение, износ клапана)

Важные замечания: Если регулировкой в пределах 1.5 - 2.5 оборотов от закрытого состояния не удается достичь нужного давления (75-85 кгс/см²), это указывает на серьезные проблемы: износ плунжерной пары насоса, неисправность самого клапана давления (засорение, поломка пружины, износ седла) или сильное загрязнение системы. В этом случае требуется диагностика, ремкомплект насоса ГУР или замена насоса/клапана.

Запчасти: Для регулировки обычно не требуются новые детали, кроме уплотнительного медного кольца регулировочной пробки. Однако если клапан давления не держит настройку или поврежден, потребуется ремонтный комплект клапана давления насоса ГУР (включает пружину, шарик, седло, уплотнения) или замена всего клапана давления в сборе. При сильном износе насоса – ремкомплект насоса ГУР (сальник, уплотнительные кольца, подшипник) или насос ГУР в сборе.

Установка нового бачка ГУР на Ниву

Замена бачка гидроусилителя руля требуется при механических повреждениях корпуса, трещинах, негерметичности соединений или внутреннем загрязнении, не устраняемом промывкой. Неисправный бачок приводит к утечке жидкости, завоздушиванию системы и затрудненному вращению руля.

Перед началом работ подготовьте новый оригинальный или совместимый бачок (например, 2123-3400010), жидкость ATF Dexron III, чистую ветошь, набор ключей и отверток. Убедитесь, что двигатель остыл, а автомобиль стоит на ровной поверхности.

Пошаговая процедура замены

1. Отсоедините минусовую клемму АКБ. Снимите пластиковый кожух с бачка, отжав фиксаторы.
2. Ослабьте хомуты крепления шлангов:
   • Всасывающего (нижний патрубок)
   • Возвратного (верхний патрубок)
3. Аккуратно снимите шланги, подставив емкость для слива остатков жидкости. При наличии датчика уровня – отсоедините электрический разъем.
4. Выкрутите гайку крепления бачка к кронштейну (ключ на 13 мм). Снимите старый бачок вместе с резиновой демпферной втулкой.
5. Установите новую втулку на кронштейн. Закрепите новый бачок гайкой, избегая перекоса.
6. Наденьте шланги на патрубки, затяните хомуты. Подключите разъем датчика уровня (если применимо).

Залейте жидкость в бачок до отметки «MAX». Запустите двигатель и проворачивайте руль от упора до упора 5-7 раз для удаления воздуха. Контролируйте уровень жидкости, при необходимости долейте. Проверьте отсутствие течей в местах соединений.

Чистка фильтра в бачке гидроусилителя

Фильтр в бачке ГУР Нивы представляет собой мелкую металлическую сетку, интегрированную в заборную трубку. Его основная функция – улавливание механических примесей (продуктов износа насоса, уплотнителей, частиц грязи) для защиты дорогостоящих компонентов системы – насоса и рейки. Засорение фильтра приводит к недостаточному потоку жидкости, что проявляется тяжелым вращением руля, гулом насоса на малых оборотах двигателя или рывками при повороте.

Регулярная чистка фильтра (рекомендуется каждые 30-40 тыс. км или при замене жидкости ГУР) критически важна для предотвращения перегрузки и выхода из строя насоса гидроусилителя. Игнорирование обслуживания может привести к кавитации, повышенному нагреву жидкости и ускоренному износу всей системы. Проводить чистку необходимо при снятом бачке.

Процедура очистки фильтра

Необходимые материалы и инструменты:

• Чистая ветошь
• Мягкая кисточка (например, старая зубная)
• Очиститель карбюратора или бензин "Калоша"
• Сжатый воздух (компрессор или баллончик)
• Новая жидкость ГУР (Pentosin Hydraulic Fluid CHF 11S, Dexron III или аналог, указанный в инструкции)
• Емкость для слива старой жидкости
• Ключи/головки для откручивания хомутов шлангов

Последовательность работ:

1. Слить старую жидкость из бачка ГУР, используя шприц или отсоединив обратный шланг.
2. Ослабить хомуты и отсоединить оба шланга (напорный и обратный) от бачка.
3. Демонтировать бачок с крепления на кузове/насосе.
4. Тщательно промыть бачок изнутри чистой ветошью, удаляя осадок со дна и стенок.
5. Обильно смочить фильтр-сетку на заборной трубке очистителем карбюратора или бензином.
6. Аккуратно обработать сетку кисточкой, удаляя вязкие отложения и налет. Не допускайте деформации сетки!
7. Промыть фильтр мощной струей сжатого воздуха с двух сторон до полного испарения очистителя и удаления частиц.
8. Повторно визуально проверить чистоту и целостность сетки. При наличии разрывов или неочищаемых отложений – заменить бачок в сборе.
9. Установить чистый бачок на место, подключить шланги, затянуть хомуты.
10. Заполнить систему новой жидкостью до отметки "MAX", выполнить прокачку ГУР (вращение руля от упора до упора при работающем двигателе) с контролем уровня и отсутствия воздушных пробок.

Критерии необходимости замены бачка:

Сильное затвердение отложений	Невозможность очистки кистью и очистителем
Механические повреждения сетки	Разрывы, вмятины, потеря герметичности крепления
Трещины в корпусе бачка	Утечки жидкости, видимые повреждения пластика

После чистки или замены бачка обязательно проверьте герметичность соединений и работу ГУР на всех режимах. Используйте только рекомендованные производителем жидкости – несовместимые составы могут разрушать уплотнения и засорять фильтр повторно.

Замена высокого шланга ГУР Нивы

Высокий шланг гидроусилителя руля Нивы соединяет насос ГУР с рулевой рейкой, работая под экстремальным давлением до 100-150 бар. Его повреждение приводит к утечке рабочей жидкости, шуму насоса, тяжелому вращению руля и риску выхода из строя насоса из-за масляного голодания.

Подготовьте новый оригинальный шланг (артикулы 2123-3408200 или 2123-3408200-10) или качественный аналог, свежую жидкость Dexron III (~1 л), ключи на "13", "17", "19", емкость для слива, ветошь и защитные очки. Перед работами остудите двигатель, отсоедините минусовую клемму АКБ.

Последовательность работ

1. Снимите защитный кожух двигателя (при наличии).
2. Отсоедините шланг подачи ОЖ от штуцера насоса ГУР ключом на "17".
3. Ослабьте хомут крепления шланга к кузову ключом на "13".
4. Ключом на "19" отверните гайку крепления металлической трубки шланга к рулевой рейке.
5. Извлеките шланг из моторного отсека, избегая попадания жидкости на ремень ГРМ.
6. Слейте остатки жидкости из насоса и рейки в емкость.

Важно! При установке нового шланга:

• Затягивайте соединения динамометрическим ключом (рейка: 35-45 Н·м, насос: 25-35 Н·м).
• Убедитесь в отсутствии перегибов и контакта с подвижными элементами.
• Зафиксируйте шланг штатным хомутом на кузове.

Тип соединения	Расположение	Момент затяжки (Н·м)
Болт крепления к рейке	Рулевая рейка	35-45
Фланец насоса	Насос ГУР	25-35

После установки заправьте систему жидкостью Dexron III через бачок ГУР. Прокачайте систему: при вывешенных передних колесах 5-7 раз поверните руль от упора до упора при работающем двигателе на холостых оборотах, доливая жидкость до уровня "MAX". Проверьте отсутствие течей на прогретом двигателе и работу рулевого управления.

Замена низкого шланга гидроусилителя

Низкий шланг ГУР Нивы соединяет бачок гидроусилителя с насосом, подвергаясь постоянному воздействию давления и вибраций. Признаками неисправности являются подтёки масла в зоне соединений, раздутие резины или трещины на поверхности шланга, а также характерный свист при повороте руля из-за подсоса воздуха.

Подготовьте новый оригинальный шланг (артикулы 2123-3409020 или 21230-3409020), 1 литр жидкости Pentosin CHF 11S, ключи на 10, 13, 17, ёмкость для слива и ветошь. Убедитесь в наличии новых хомутов типа "червяк" – повторное использование старых недопустимо из-за риска негерметичности.

Последовательность работ

1. Отсосите жидкость из бачка шприцем, затем ослабьте хомуты ключом на 10.
2. Снимите шланг с патрубков насоса и бачка, подставив ёмкость для остатков жидкости.
3. Сравните старый и новый шланги, убедившись в идентичности изгибов и длины.
4. Наденьте новые хомуты на концы шланга до установки, затем присоедините его к насосу и бачку.
5. Затяните хомуты с усилием 7-9 Н∙м, избегая перекоса и деформации патрубков.
6. Залейте жидкость в бачок до метки "MAX", запустите двигатель.

Прокачивайте систему 5-7 раз, проворачивая руль от упора до упора на месте. Контролируйте уровень жидкости, доливая при необходимости. Проверьте соединения на отсутствие течи после прогрева системы до 60°C.

Критические ошибки при замене

• Перетяжка хомутов – ведёт к повреждению шланга или патрубка
• Использование неспециализированной жидкости – вызывает разрушение уплотнений
• Неполное удаление воздуха – приводит к шуму в насосе и тяжёлому рулению

Монтаж нового рулевого кардана

Перед началом работ установите автомобиль на ровную поверхность, зафиксируйте противооткатными упорами и снимите клеммы с аккумулятора. Подготовьте необходимый инструмент: торцевые головки на 13 мм, накидные ключи, съемник стопорных колец и молоток.

Обеспечьте свободный доступ к рулевой колонке, демонтировав нижнюю панель облицовки под рулем и защитный кожух кардана. Проверьте совместимость нового кардана с моделью Нивы (2121, 2131 или 4x4 Urban), убедившись в идентичности шлицевых соединений и длины вала.

Последовательность установки

1. Демонтаж старого кардана:
   • Снимите стопорные шплинты с болтов крепления
   • Открутите гайки крепежных болтов (13 мм)
   • Легкими ударами молотка через деревянную проставку выбейте болты из шлицевых отверстий
   • Отсоедините кардан от рулевой колонки и рейки
2. Подготовка посадочных мест:
   • Очистите шлицы рулевого вала и рейки от коррозии
   • Нанесите тонкий слой смазки Литол-24 на ответные части
   • Проверьте отсутствие деформаций на крепежных болтах
3. Установка нового кардана:
   • Совместите метки на шлицах кардана и рулевых узлов
   • Вставьте крепежные болты через проушины кардана
   • Затяните гайки с моментом 22-27 Н·м
   • Зашплинтуйте соединения новыми шплинтами

После монтажа проверьте отсутствие перекосов вала и минимальный зазор 5 мм между карданом и окружающими деталями. Установите защитный кожух и панель облицовки. Перед эксплуатацией обязательно выполните проверку углов установки колес.

Критический параметр	Значение	Контроль
Момент затяжки гаек	25 Н·м (±10%)	Динамометрический ключ
Осевой люфт	не более 0.8 мм	Ручная проверка
Угол излома вала	макс. 25°	Визуальный осмотр

Регулировка развала-схождения после ремонта

После замены деталей рулевого управления или подвески (тяг, наконечников, шаровых опор, сайлентблоков), а также демонтажа рейки гидроусилителя руля (ГУР), регулировка углов установки колес (развала-схождения) становится обязательной процедурой. Нарушение заводских параметров приводит к ускоренному износу резины, уводу автомобиля в сторону при движении и повышенной нагрузке на узлы ГУР.

Игнорирование регулировки после вмешательства в ходовую часть провоцирует перерасход топлива, вибрации на руле и снижение курсовой устойчивости Нивы. Точную настройку выполняют на компьютерном стенде с использованием актуальных данных для конкретной модели (включая модификации с ГУР).

Ключевые этапы регулировки

1. Диагностика состояния ходовой части: проверка люфтов шаровых, сайлентблоков, давления в шинах.
2. Корректировка схождения: изменение длины рулевых тяг вращением муфт (норма для Нивы: 0°–1°30' на каждое колесо).
3. Регулировка развала: смещение поворотного кулака через эксцентриковые болты крепления стойки (норма: -0°30' – +0°30').
4. Проверка угла продольного наклона шкворня (кастера): требует спецшайб для коррекции (стандарт: +1°30' – +2°30').

Параметр	Допустимый диапазон	Последствия отклонений
Схождение	0°–1°30'	«Пилообразный» износ протектора, вибрация
Развал	-0°30' – +0°30'	Увод в сторону, неравномерный износ шин
Кастер	+1°30' – +2°30'	Снижение самоцентрирования руля, тяжелый ход

Критические ошибки: регулировка без предварительной проверки затяжки резьбовых соединений, использование устаревших нормативов для автомобилей без ГУР, отсутствие контроля положения руля при установке на стенд. Рекомендуется проводить процедуру в сервисах, специализирующихся на внедорожниках ВАЗ.

Оригинальные запчасти ГУР для Нивы: каталог

Оригинальные компоненты ГУР производятся на специализированных предприятиях концерна АвтоВАЗ с соблюдением заводских допусков и технических стандартов. Их использование гарантирует корректную геометрию соединений, точное давление в системе и стабильную работу усилителя в любых режимах эксплуатации автомобиля.

Приобрести оригинальные запчасти можно у официальных дилеров LADA, в авторизованных сервисных центрах и специализированных интернет-магазинах с подтвержденной репутацией. Все детали поставляются в фирменной упаковке с защитными голограммами и уникальными номерами артикулов для идентификации.

Основные компоненты системы

Наименование	Артикул	Характеристики
Насос ГУР	2123-3403010-00	Шестеренчатого типа, производительность 6 л/мин
Рулевая рейка с ГУР	2123-3400010-82	Усилие 1.8 кгс, интегрированный золотниковый механизм
Шланг высокого давления	2123-3403090-10	Рабочее давление 100 бар, армированный
Шланг низкого давления	2123-3403070	Термостойкий (-40°C...+120°C)
Расширительный бачок	2123-3403060	Прозрачный полимер с уровнем MIN/MAX
Ремень привода	2103-1308080-10	Клиновой 10х800 мм, жаропрочный

Ключевые преимущества оригинальных деталей:

• Полная совместимость с крепежными элементами и посадочными местами
• Качественные уплотнители из EPDM-резины
• Точная калибровка редукционных клапанов насоса
• Антикоррозийная обработка металлических компонентов

Важно: При замене комплектующих всегда используйте оригинальную жидкость Pentosin Hydraulic Fluid CHF 11S (арт. 197567576) – несовместимые технические жидкости вызывают разрушение сальников и преждевременный износ насоса.

Аналоги насосов ГУР совместимые с Нивой

Насос гидроусилителя руля для Нивы (2121, 2131, 4x4) имеет несколько совместимых аналогов от сторонних производителей, способных заменить оригинальный узел без модификаций. Ключевые параметры совместимости: идентичные крепежные отверстия, расположение штуцеров, характеристика давления (100-120 бар) и производительность (6-8 л/мин).

При подборе аналога необходимо проверять соответствие шкива (диаметр, количество ручьев) и рабочего объема. Наиболее надежными считаются насосы с металлическим корпусом и валом, усиленными подшипниками.

Популярные производители-аналоги

• ZF (Sachs) – немецкое качество, повышенный ресурс (артикулы: 785 410, 785 411).
• LUK – точное соответствие геометрии, стабильное давление (артикул: 5170 362).
• JP Group – оптимальное соотношение цена/качество (артикулы: 1547500100, 1547501500).
• Pegasus – адаптирован под российские условия, усиленные уплотнения.
• ПСС (Петербургские Автокомпоненты) – отечественный аналог с доступной ценой.

Перед установкой проверяйте совпадение параметров шкива (оригинал: 127 мм, 6 ручьев) и фланца крепления. Для моделей Нивы с кондиционером требуется насос с укороченным валом. Рекомендуется одновременная замена ремня ГУР и натяжного ролика.

Критерии выбора рулевых реек с гидроусилителем

Качество изготовления рейки определяет её долговечность и отсутствие люфтов. Обращайте внимание на материал корпуса: алюминиевые легче, но чугунные устойчивее к деформациям. Герметичность сальников и шлицевых соединений критична для предотвращения течей гидравлической жидкости.

Совместимость с конкретной модификацией Нивы (2121, 2131, Шевроле Нива) обязательна. Проверяйте геометрию креплений, длину рулевых тяг и расположение гидропортов. Несоответствие приведёт к сложностям монтажа и нарушению углов установки колёс.

Ключевые параметры при подборе

• Производитель: Оригинал (ВАЗ) гарантирует совместимость, но дороже. Из проверенных аналогов: ZF, LUK или Febest. Избегайте безымянных брендов.
• Комплектация: Наличие тяг, наконечников и крепёжных элементов в наборе. Отсутствие расходников увеличит итоговую стоимость.
• Ресурс и гарантия: Минимальный срок гарантии – 12 месяцев. Ресурс качественной рейки превышает 60 000 км.
• Техническое состояние:
  • Новая рейка – оптимальна для длительной эксплуатации.
  • Контрактная (б/у) – требует проверки биения вала и износа втулок.
  • Восстановленная – допустима при наличии сертификата ремонта.

Сравнение характеристик:

Параметр	Оригинал (ВАЗ)	Премиум-аналог	Бюджетный аналог
Цена	Высокая	Средняя	Низкая
Ресурс, км	80 000+	70 000+	20 000–40 000
Гарантия	24 месяца	18 месяцев	6–12 месяцев

Проверяйте отзывы о шумности работы (гул при повороте) и плавности хода. Избыточное усилие на руле или подклинивания указывают на низкое качество. Требуйте тестовую установку при покупке восстановленных узлов.

Обзор производителей запчастей ГУР на Ниву

Рынок запчастей гидроусилителя руля для Нивы представлен широким спектром производителей, от бюджетных до премиальных брендов. Качество компонентов напрямую влияет на долговечность системы, точность управления и уровень комфорта при эксплуатации автомобиля.

При выборе необходимо учитывать совместимость с конкретной модификацией Нивы (2121, 2131, Шевроле Нива), условия эксплуатации и финансовые возможности. Некоторые бренды специализируются на отдельных узлах, другие предлагают комплексные решения.

Ключевые производители и их особенности

Производитель	Страна	Характеристики
Belmag	Беларусь	Оптимальное соотношение цены и качества, хорошая доступность, рекомендован для стандартных условий эксплуатации
LUK (LuK)	Германия	Премиум-сегмент, повышенная износостойкость, точная калибровка, подходит для интенсивного бездорожья
ZF	Германия	Оригинальное качество, полная совместимость с заводскими параметрами, высокая стоимость
SAT	Россия	Бюджетные решения, возможны вариации в качестве партий, требует тщательной проверки перед установкой
КЗАЭ	Россия	Экономичные аналоги насосов и реек, подходят для краткосрочной замены, ограниченный ресурс

При подборе комплектующих обязательно сверяйте каталожные номера и проверяйте сертификаты. Для насосов ГУР критично качество подшипников и уплотнений, для реек – точность механической обработки и материал шестерен. Дефекты в бюджетных компонентах часто проявляются гулом насоса, течью сальников или люфтом рулевой рейки.

Комплект шлангов ГУР: выбор и срок службы

Шланги гидроусилителя руля Нивы обеспечивают циркуляцию рабочей жидкости между насосом, рулевой рейкой и бачком. От их герметичности напрямую зависит корректная работа ГУР и безопасность управления. Повреждение магистралей приводит к утечкам масла, попаданию воздуха в систему, гулу при повороте руля и повышенным нагрузкам на насос.

Комплект включает напорный шланг высокого давления (соединяет насос и рейку) и обратку низкого давления (от рейки к бачку). Для производства используются маслостойкая резина с текстильным/металлическим армированием. Ключевые критерии выбора – соответствие заводским параметрам по диаметру, длине, форме фитингов и рабочему давлению (до 150 бар для напорной линии).

Критерии выбора шлангов ГУР

Типы конструкций:

Тип шланга	Особенности	Рекомендации для Нивы
Оригинальные (ВАЗ)	Полное соответствие спецификациям, высокая совместимость	Оптимальный выбор для гарантированного результата
Качественные аналоги (Gates, Sidem)	Усиленная конструкция, улучшенные материалы	Допустимая замена при подтверждении совместимости
Дешевые аналоги	Риск расслоения, трещин, несоответствия по размерам	Не рекомендуются из-за низкого ресурса

Контрольные параметры:

• Резьба штуцеров (М16×1.5 для насоса, М18×1.5 для рейки)
• Углы изгибов и длина (должны исключать перегибы)
• Маркировка давления (не менее 150 BAR для напорной магистрали)

Факторы срока службы:

1. Качество материалов: термо- и маслостойкая резина снижает риск растрескивания
2. Условия эксплуатации: контакт с грязью, солью, перепады температур ускоряют износ
3. Механические повреждения: перетирание о кузов, навесное оборудование
4. Своевременная замена жидкости ГУР (каждые 2-3 года)

Средний ресурс оригинальных шлангов – 5-7 лет. Признаки необходимости замены: потёки масла на соединениях, вздутие поверхности, следы расслоения, гул при повороте руля на месте. Проверяйте состояние магистралей при каждом ТО – внезапный разрыв напорного шланга полностью отключает усилитель.

Где купить подшипник насоса гидроусилителя

Подшипник насоса ГУР – критически важная деталь, обеспечивающая бесперебойную работу гидравлической системы рулевого управления. Его износ приводит к появлению гула, вибраций, утечке жидкости и полному отказу насоса, поэтому выбор качественной запчасти принципиален для безопасности и долговечности узла.

Приобрести новый подшипник для насоса гидроусилителя Нивы можно в нескольких типах торговых точек, специализирующихся на автозапчастях. Рекомендуется выбирать оригинальные изделия или проверенные аналоги от известных брендов (SKF, FAG, SNR), чтобы избежать преждевременного выхода из строя.

• Официальные дилеры LADA – гарантируют подлинность детали и соответствие заводским спецификациям, но часто по более высокой цене.
• Крупные интернет-магазины автозапчастей (например, Exist.ru, Emex.ru, Auto3N.ru) – предлагают широкий выбор аналогов с фильтрами по VIN, детальными каталогами и доставкой.
• Специализированные магазины для внедорожников и ВАЗ – в них обычно есть узкопрофильные эксперты, помогающие подобрать оптимальный вариант для Нивы.
• Авторынки и автомагазины – подходят для срочной покупки, но требуют тщательной проверки качества и совместимости.

Популярные онлайн-площадки для заказа

Магазин	Особенности
Exist.ru	Огромный каталог, поиск по OEM-номерам, гарантия подлинности
Emex.ru	Конкурентные цены, система скидок, детальные фото запчастей
Auto3N.ru	Специализация на ВАЗ/LADA, оперативная доставка по РФ
Drom.ru	Площадка для сравнения предложений от множества продавцов

При выборе обязательно сверяйте каталожный номер старого подшипника или насоса ГУР в целом. Для распространенных насосов Нивы (например, ГУР 3400.3401-10) подходят подшипники типа 6303, но уточнение параметров у продавца обязательно.

Стоимость ремонта ГУР Нивы в сервисе

Цена ремонта гидроусилителя руля на Ниву в сервисе формируется из стоимости работ и запчастей. Базовая диагностика системы обычно начинается от 500-1000 рублей, что позволяет точно определить неисправность: течь сальников, износ насоса, дефекты рейки или проблемы с электроникой.

Ключевые факторы стоимости:

• Тип неисправности: Замена насоса ГУР дороже ремонта течи гидролинии
• Качество запчастей: Оригинальные, аналоговые или восстановленные комплектующие
• Сложность работ: Разборка/установка элементов требует разного времени

Примерный прайс на услуги (без учета запчастей)

Работа	Стоимость (руб.)
Замена насоса ГУР	2 500 - 4 000
Ремонт рулевой рейки	3 500 - 6 000
Замена расширительного бачка	800 - 1 200
Устранение течи гидротрубок	1 000 - 2 500
Замена приводного ремня	300 - 700

Ориентировочные цены на запчасти (средний сегмент):

1. Насос ГУР: 7 000 - 12 000 ₽
2. Ремкомплект рейки: 1 500 - 3 000 ₽
3. Гидротрубка: 1 800 - 4 000 ₽
4. Сальник вала: 200 - 500 ₽
5. Жидкость ATF: 500 - 800 ₽/литр

Итоговая сумма за комплексный ремонт обычно составляет 8 000 - 20 000 рублей в зависимости от объема работ. Рекомендуется уточнять в сервисе возможность гарантии на замененные узлы и проведенные операции.

Профилактика поломок гидроусилителя руля

Регулярная профилактика ГУР Нивы предотвращает дорогостоящий ремонт и гарантирует безопасное управление. Основное внимание уделяется контролю герметичности системы, состоянию рабочей жидкости и корректной работе насоса.

Игнорирование профилактических мер приводит к износу деталей, потере управления и повышенной нагрузке на рулевой механизм. Соблюдение простых правил существенно продлевает срок службы узла.

Ключевые меры профилактики

• Контроль уровня и качества жидкости
  • Проверяйте уровень масла в бачке на холодном двигателе каждые 5 000 км
  • Полностью заменяйте жидкость каждые 60 000 км или при помутнении/потемнении
  • Используйте только рекомендованные производителем масла (например, Pentosin Hydraulic Fluid CHF 11S)
• Диагностика герметичности
  • Осматривайте шланги высокого/низкого давления на трещины и вздутия
  • Проверяйте соединения насоса, рейки и бачка на подтёки
  • Контролируйте состояние сальников вала рейки и насоса
• Эксплуатационные правила
  • Не удерживайте руль в крайних положениях более 5 секунд
  • Избегайте резких поворотов "до упора" на высокой скорости
  • Прогревайте систему 2-3 минуты при температуре ниже -20°C

Компонент	Периодичность контроля	Критичные признаки износа
Ремень ГУР	Каждые 10 000 км	Трещины, расслоение, свист при повороте
Насос ГУР	При замене жидкости	Шум "воя" при работе, люфт шкива
Рулевая рейка	Ежегодно	Подтёки на пыльниках, стук при движении

1. Сезонная диагностика: перед зимой проверяйте густоту жидкости и целостность патрубков на растрескивание от мороза
2. Чистота системы: при доливе жидкости исключайте попадание грязи в бачок
3. Давление в шинах: неравномерное давление усиливает нагрузку на ГУР

Список источников

При подготовке материала использовались технические документы и экспертные публикации по устройству, эксплуатации и восстановлению узлов автомобилей ВАЗ. Источники включают официальную техническую литературу и специализированные автомобильные издания.

Особое внимание уделено актуальным руководствам по ремонту и обслуживанию внедорожников семейства Нива, а также отраслевым стандартам в области автомобилестроения. Данные сверены с техническими спецификациями производителей запчастей.

Техническая литература и руководства

• Официальное руководство по ремонту ВАЗ-2121/2131 - Издательство "Третий Рим"
• Гидравлические системы автомобилей - Учебное пособие для СТО
• Каталог запчастей ВАЗ "Lada 4x4" (2020-2023 гг.) - АО "АВТОВАЗ"

Специализированные ресурсы

1. Технический форум "Нива Клуб" - Разделы: ГУР, рулевое управление, эксплуатация
2. Журнал "За рулём" - Архив статей по модернизации внедорожников
3. Справочник по диагностике гидросистем - НИИ Автопрома

Видео: Гидроусилитель руля Нива Шевроле. Замена шланга гур, жидкости


• Nissan NP300 - параметры и мнения пользователей

• Тойота Камри - Надежный бизнес-класс от Японии

• Opel Astra Universal - параметры и мнения владельцев
