Хабы для УАЗ Патриот - подбор и монтаж

Статья обновлена: 18.08.2025

Хабы (муфты свободного хода) – критически важный элемент для внедорожников с подключаемым полным приводом, включая УАЗ Патриот.

Их установка позволяет отсоединить передние колеса от полуосей при движении в моноприводном режиме. Это снижает износ трансмиссии, шум вибрации, топливный расход и нагрузку на раздаточную коробку.

В статье рассмотрим ключевые типы хабов для УАЗ: ручные (автоматические и ручные), их преимущества, критерии выбора, а также предоставим детальную инструкцию по монтажу на УАЗ Патриот.

Принцип работы муфт свободного хода (хабов)

Муфты свободного хода (хабы) служат для подключения или отключения ступиц передних колес от полуосей. Это необходимо для снижения износа деталей трансмиссии и экономии топлива при движении по твердым покрытиям, когда полный привод не требуется. Принудительное ручное отключение переднего моста исключает холостое вращение его элементов.

Конструктивно хабы представляют собой механические кулачковые устройства, установленные в ступицах колес. Они имеют два фиксированных положения: "Lock" (принудительное жесткое соединение ступицы с полуосью) и "Free" (разъединение, позволяющее ступице вращаться независимо). Переключение осуществляется поворотом рычажка на корпусе муфты.

Ключевые этапы работы

Режим "Free":

• Внутренние кулачки муфты разведены, ступица вращается на подшипнике независимо от полуоси
• Колесо не передает крутящий момент на редуктор переднего моста и дифференциал
• Карданный вал и шестерни редуктора остаются неподвижными

Режим "Lock":

• Кулачки сцепляют внешний корпус муфты (связанный со ступицей) и шлицевую втулку (соединенную с полуосью)
• Создается жесткая передача крутящего момента от полуоси к колесу
• Все элементы переднего привода активируются синхронно

Состояние хаба	Влияние на трансмиссию	Рекомендуемое применение
Free (отключен)	Отсоединение ступиц от полуосей	Асфальт, сухие грунтовки
Lock (включен)	Жесткая связь ступиц с полуосями	Бездорожье, снег, грязь

Важно: Переключение режимов выполняется только при полной остановке автомобиля. Эксплуатация с включенными хабами на твердых покрытиях вызывает повышенный шум, вибрации и ускоренный износ шин.

Проблемы УАЗ Патриот, решаемые установкой хабов

Постоянное вращение передних полуосей и дифференциала в штатной системе увеличивает нагрузку на трансмиссию, вызывая преждевременный износ деталей. Это также создает паразитное сопротивление вращению, негативно влияющее на динамику разгона и топливную экономичность.

При эксплуатации на твердых покрытиях неотключаемый передний мост генерирует повышенный шум и вибрации, передающиеся в салон. Дополнительная нагрузка ускоряет износ ступичных подшипников и сальников, увеличивая риски течи смазочных материалов.

Ключевые решаемые проблемы:

• Снижение ресурса трансмиссии – минимизация износа шестерен редуктора, полуосей и карданов за счет остановки их вращения
• Повышенный расход топлива – устранение паразитных потерь мощности на прокрутку неиспользуемого моста (экономия 0,5-1 л/100 км)
• Вибрации и шум в салоне – ликвидация резонанса узлов переднего моста на высоких скоростях
• Перегрев моста – предотвращение избыточного нагрева узлов при длительном движении по трассе
• Износ ступичных узлов – разгрузка подшипников и уплотнений при движении без полного привода

Преимущества установки хабов: топливная экономичность

Принудительное отключение передних ступиц через хабы исключает вращение элементов переднего моста: полуосей, шестерен дифференциала и карданного вала. Это снижает механические потери в трансмиссии при движении по твердым покрытиям, когда полный привод не требуется.

Уменьшение паразитной нагрузки на двигатель напрямую сокращает расход топлива. Эффект наиболее заметен на трассе с постоянной скоростью, где вращение недеактивированных узлов создает дополнительное сопротивление.

Факторы экономии

• Снижение расхода в смешанном цикле: 0,5–1,5 л/100 км
• Уменьшение трения в редукторе и подшипниках ступиц
• Минимизация потерь на инерцию вращающихся масс
• Сокращение нагрузки на двигатель при разгоне

Экономия варьируется от стиля вождения и состояния трансмиссии, но стабильно проявляется при регулярном отключении моста на шоссе. Дополнительный бонус – уменьшение износа деталей привода.

Преимущества установки хабов: снижение нагрузки на трансмиссию

При активации свободного режима (положение "Free") хабы физически разъединяют ступицы передних колес от полуосей. Это исключает передачу крутящего момента от раздаточной коробки к колесам через ШРУСы и редуктор моста. Вращаются только сами ступицы, тогда как внутренние компоненты трансмиссии остаются статичными.

Отключение неиспользуемого переднего моста минимизирует сопротивление вращению внутри системы. Без хабов даже при выключенном полном приводе полуоси, шестерни дифференциала и сателлиты продолжают движение вместе с колесами, создавая паразитные нагрузки и трение.

Конкретные узлы, защищаемые хабами:

• Полуоси и ШРУСы: прекращается износ шарниров и скручивающие нагрузки на валы.
• Редуктор переднего моста: масло не вспенивается от вращения шестерен, снижается тепловая нагрузка.
• Раздаточная коробка: уменьшается инерционное сопротивление цепной передачи и подшипников.
• Карданные валы: ликвидируются вибрации и крутильные колебания.

Эффект проявляется в сокращении механических потерь на 5-7%, что подтверждается замерами расхода топлива на трассе. Дополнительно снижается шумность работы трансмиссии, а ресурс узлов переднего привода увеличивается на 30-40% даже при интенсивной эксплуатации в режиме 4WD.

Классификация хабов: автоматические конструкции

Автоматические хабы представляют собой наиболее технологичное решение для подключения передних колес. Принцип их работы основан на передаче крутящего момента через внутренние шлицы и подпружиненные муфты, которые срабатывают под давлением полуоси. Конструкция исключает необходимость ручных манипуляций – переход на полный привод происходит мгновенно при включении раздаточной коробки.

Ключевыми компонентами таких хабов являются центробежные фиксаторы и синхронизационные механизмы, обеспечивающие плавное зацепление. Современные модели оснащаются защитными кожухами от грязи и системой автоматического разобщения при переключении на задний привод, что предотвращает износ деталей трансмиссии.

Типы автоматических хабов

• Пружинно-кулачковые: используют конические пружины для перемещения муфты по шлицам
• Центробежно-фрикционные: задействуют силу инерции при вращении полуоси
• Вакуумные: управляются электроникой через раздатку с пневмоприводом

Параметр	Преимущества	Недостатки
Удобство	Не требуют выхода из авто	Зависимость от исправности РК
Надежность	Защита от случайного включения	Чувствительность к загрязнениям
Ресурс	До 100 тыс. км при ТО	Сложность ремонта в полевых условиях

Классификация хабов: механические (ручные) муфты

Механические хабы, также известные как ручные муфты свободного хода, представляют наиболее распространённый и проверенный временем тип отключающих устройств для мостов УАЗ. Их конструкция основана на физическом перемещении элементов сцепления при помощи внешнего рычага или поворотной крышки, что обеспечивает жёсткое соединение ступицы с приводным валом либо его разобщение. Работа таких муфт полностью зависит от действий водителя, который должен самостоятельно переключать режимы перед остановкой автомобиля.

Ключевым преимуществом ручных хабов является их исключительная надёжность и простота конструкции – отсутствие электроники и сложных механизмов минимизирует риск поломки в тяжёлых условиях эксплуатации. Механические муфты нечувствительны к загрязнениям, воде и экстремальным температурам, что особенно важно при езде по бездорожью. Однако они требуют обязательного выхода из кабины для переключения режимов, что может быть неудобно в дождливую погоду или при частой смене типа покрытия.

Типы механических хабов

• Рычажные – Оснащены поворотным рычажком с фиксацией в положениях «Lock» (жёсткое соединение) и «Free» (разобщение). Отличаются визуальной простотой контроля состояния.

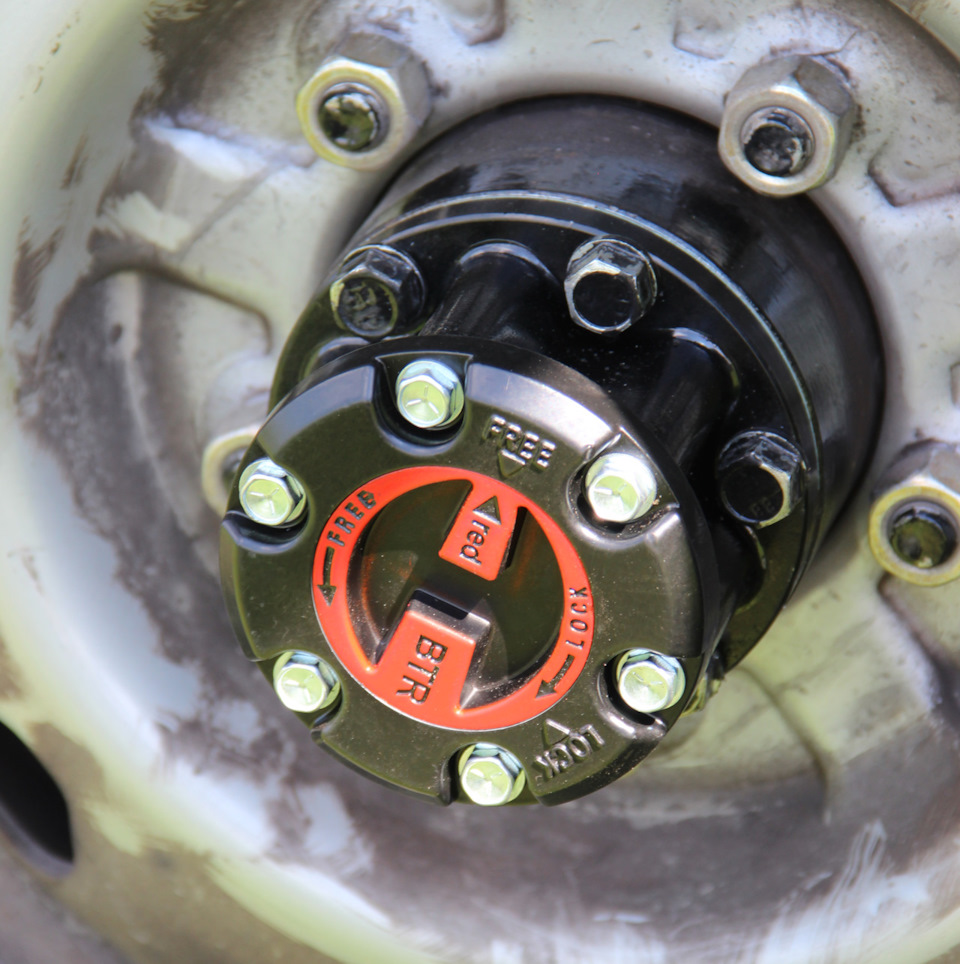

• Поворотные (грибки) – Управляются вращением центральной крышки-грибка с маркировкой режимов. Более защищены от механических повреждений благодаря монолитной конструкции.

Характеристика	Рычажные	Поворотные
Удобство переключения	Быстрое переключение, но требует очистки от грязи	Менее чувствительны к загрязнению, но сложнее при сильном обледенении
Защищённость	Выступающий рычаг уязвим для веток и камней	Обтекаемая форма лучше противостоит ударам
Распространённость	Чаще встречаются на старых моделях УАЗ	Доминируют на УАЗ Патриот и новых модификациях

При выборе конкретной модели механических муфт для УАЗ Патриот рекомендуется отдавать предпочтение изделиям с бронзовыми или латунными фиксаторами – они устойчивее к износу, чем пластиковые аналоги. Обязательно проверяйте совместимость посадочных размеров со ступицей конкретного года выпуска, так как геометрия может отличаться даже в рамках одного поколения автомобилей.

Сравнение автоблокирующих и ручных хабов для УАЗ

Автоблокирующие хабы автоматически подключают ступицы колёс к полуосям при включении полного привода, реагируя на крутящий момент. Для работы не требуют действий водителя: блокировка происходит при движении вперёд после активации раздаточной коробки. Основной принцип основан на использовании центробежных сил или храпового механизма, срабатывающих при разнице скоростей вращения.

Ручные хабы управляются механически: для подключения переднего моста водитель вручную поворачивает селектор на ступице каждого колеса в положение "LOCK". Отключение ("FREE") выполняется аналогично перед переходом на задний привод. Эта конструкция исключает автоматику, полагаясь на прямое физическое воздействие через внешний переключатель.

Ключевые отличия и особенности

Надёжность и долговечность:

• Автоблокирующие сложнее конструктивно: чувствительны к загрязнениям, льду, износу пружин. Требуют регулярной очистки и смазки.
• Ручные проще: минимум деталей снижает риск поломок. Устойчивы к экстремальным условиям (грязь, вода, мороз).

Удобство эксплуатации:

Тип	Преимущества	Недостатки
Автоблокирующие	Не нужно покидать салон для активации. Идеально для частого переключения режимов.	Задержка срабатывания (до 10 м движения). Риск неполного блокирования на льду/уклоне.
Ручные	Мгновенная блокировка. Прямой контроль состояния (визуально/тактильно).	Обязателен выход из авто для переключения. Неудобно в дождь, грязь или мороз.

Экономика и ремонтопригодность:

1. Автоблокирующие хабы дороже на 30-50%. Ремонт часто требует замены узла целиком.
2. Ручные аналоги дешевле, а обслуживание ограничивается чисткой и заменой смазки. Ремонт доступен в гаражных условиях.

Рекомендации для УАЗ:

Для экстремального бездорожья предпочтительны ручные хабы из-за безотказности. Автоблокирующие подойдут для эксплуатации на смешанном рельефе с частыми переходами между режимами 2WD/4WD, если готовы к тщательному уходу.

Эксплуатационные особенности автоматических хабов

Автоматические хабы на УАЗ Патриот соединяют ступицу колеса с приводным валом без участия водителя, используя центробежную силу или вакуумный механизм. Активация происходит при начале движения или включении полного привода, обеспечивая плавное зацепление.

Главное преимущество – отсутствие необходимости покидать салон для ручного переключения, что критично при частых переходах с асфальта на бездорожье. Однако их надежность напрямую зависит от чистоты узла и условий эксплуатации.

Ключевые аспекты эксплуатации

Чувствительность к загрязнениям: Грязь, лед или коррозия нарушают работу пружин и фиксаторов. Требуется регулярная очистка механизма и защита силиконовыми чехлами.

Задержка срабатывания: На обледенелых склонах или в грязи автоматика может запаздывать на 2-3 метра движения. Для старта в сложных условиях рекомендуется включить полный привод заранее.

Ограниченная нагрузка: При постоянной езде по тяжелому бездорожью уступают ручным аналогам в износостойкости. Ресурс сокращают:

• Частые пробуксовки
• Езда с частично заблокированными ступицами
• Использование несовместимых смазок

Температурные нюансы: При -25°C и ниже смазка густеет, что приводит к ложным отключениям. Требуется применение морозостойких составов и прогрев узла перед сложными участками.

Ситуация	Рекомендация
Длительная стоянка	Периодически двигаться задним ходом для профилактики залипания
Преодоление брода	Обязательная просушка тормозов и хабов активным торможением
Появление стука	Немедленная диагностика шлицевого соединения

Важно: При отказе автоматики переключение вручную невозможно без демонтажа узла. Для экстремальных условий эксперты советуют возить комплект ручных хабов как аварийный вариант.

Надежность и простота ручных хабиков

Ручные хабы отличаются исключительной надежностью за счет примитивной конструкции. В них отсутствуют сложные электронные компоненты, пневматика или вакуумные магистрали, которые уязвимы к грязи, воде и механическим повреждениям. Механическое переключение через вращение флажка обеспечивает прямой контакт деталей без промежуточных элементов, что минимизирует точки отказа. Корпус из высокопрочной стали и латунные шестерни устойчивы к деформациям и коррозии даже при агрессивной эксплуатации.

Простота ручных хабиков проявляется в элементарном обслуживании и управлении. Для переключения между режимами (2WD/4WD) не требуется специальных навыков – достаточно повернуть флажок вручную. Конструкция легко разбирается для чистки и смазки без специнструмента: достаточно снять стопорное кольцо, извлечь пружину и шестерни. Отсутствие необходимости в диагностике датчиков или регулировке давления делает их идеальными для полевых условий.

Преимущества механической блокировки

• Безотказность в экстремальных условиях: работоспособность сохраняется при полном погружении в грязь/воду, в отличие от автоматических аналогов
• Ремонтопригодность в полевых условиях: замена изношенных пружин или стопоров занимает 15-20 минут с базовым набором инструментов
• Предсказуемость работы: физическое положение флажка гарантирует 100% контроль над включением/выключением без риска ложных срабатываний
• Энергоэффективность: нулевое сопротивление свободной ступицы снижает нагрузку на трансмиссию и экономит топливо в режиме 2WD

Популярные производители хабов под УАЗ Патриот

На рынке представлено несколько проверенных брендов, специализирующихся на производстве хабов для УАЗ Патриот. Каждый производитель предлагает уникальные инженерные решения и материалы, влияющие на долговечность и эффективность работы муфт.

При выборе следует учитывать условия эксплуатации автомобиля и бюджет. Отечественные марки часто выигрывают в ремонтопригодности и доступности запчастей, тогда как импортные бренды делают акцент на повышенной износостойкости.

Ведущие бренды на рынке

Производитель	Ключевые особенности
AVT (Россия)	Оптимальное соотношение цены и качества, усиленный литой корпус, защита от коррозии
БРТ (Беларусь)	Бюджетные решения с простой конструкцией, ремонтопригодность, совместимость с оригинальными ступицами
Warn (США)	Премиум-сегмент, термообработанные шестерни, герметичные подшипниковые узлы, для экстремального бездорожья
AVM (Бразилия)	Универсальные модели с улучшенным уплотнением, защита от грязи и воды, быстрая блокировка

Подбор подходящей модели под год выпуска Патриота

Выбор хабов для УАЗ Патриот напрямую зависит от года выпуска автомобиля, так как конструкция ступиц и КПП менялась в ходе модернизаций. Неправильный подбор модели приведет к механической несовместимости или некорректной работе системы полного привода. Для ранних и поздних версий Патриота применяются разные типы креплений и посадочных размеров.

Производители хабов (AVM, Warn, Бизон) указывают совместимость в технической документации, ориентируясь на VIN или год выпуска. Ключевые различия касаются диаметра шлицов полуоси, количества крепежных болтов и формы корпуса. Автоматические хабы требуют отдельной проверки совместимости с электронными системами новых моделей.

Рекомендуемые хабы по годам выпуска

Год выпуска	Тип ступицы	Совместимые модели
до 2010	6-болтовое крепление	AVM 4x4 HD, Warn Standard, Бизон-Т
2011-2015	Обновленная 6-болтовая	Warn Premium, AVM 4x4 Evolution
2016-2020	5-болтовое крепление	Бизон-5, AVM Forced 5
2021-н.в.	Модернизированная 5-болтовая	Бизон-5М, Warn Elite (с адаптером)

Важные нюансы:

• Для автомобилей после 2018 года обязательна проверка шлицевого соединения (24 или 32 шлица)
• Модели с автоматической КПП (2020+) требуют хабов с укороченным корпусом
• При установке на рестайлинговые версии используйте комплекты с термостойкими уплотнениями

Необходимый комплект инструментов для монтажа

Подготовка правильного набора инструментов существенно упростит процесс установки хабов на УАЗ Патриот. Отсутствие даже одного ключа может остановить работу, поэтому проверьте комплектность заранее.

Для самостоятельного монтажа потребуются базовые автомобильные инструменты и несколько специфичных приспособлений. Убедитесь, что все элементы чистые и исправны перед началом работ.

Основные инструменты

• Набор рожковых ключей (размеры 12, 13, 17, 19, 22 мм)
• Головки торцевые с трещоткой и удлинителем (24 мм – для ступичной гайки)
• Молоток среднего веса (500-800 г)
• Плоскогубцы и кусачки
• Отвертки крестовая и плоская
• Монтажная лопатка для демонтажа колпаков

Специализированные приспособления

Съемник стопорных колец	Для работы с пружинными кольцами ступицы
Динамометрический ключ	Для точной затяжки ступичной гайки (момент 220-250 Н·м)
Съемник подшипников	Требуется при полной разборке ступицы

Расходные материалы

1. Смазка Литол-24 или аналог
2. Чистая ветошь
3. Растворитель (WD-40 или керосин)
4. Герметик резьбовой

Подготовка автомобиля к установке: постановка на упоры

Выберите ровную твердую поверхность (асфальт, бетон) для проведения работ. Зафиксируйте автомобиль стояночным тормозом и установите противооткатные упоры под колеса задней оси. Переведите коробку передач в нейтральное положение.

Подготовьте домкрат и надежные упоры (стационарные или регулируемые) достаточной высоты. Минимальная требуемая высота подъема – обеспечение свободного вращения передних колес и комфортного доступа к ступицам. Убедитесь в исправности домкрата и устойчивости упоров.

Порядок подъема и установки на упоры

1. Поддомкратьте переднюю часть авто: Используя штатный домкрат в предусмотренных производителем точках подрамника или лонжеронов. Поднимайте плавно, без рывков.
2. Установите упоры: Немедленно поместите подготовленные упоры под надежные силовые элементы кузова (лонжероны, точки крепления подвески) с обеих сторон. Никогда не работайте под автомобилем, опирающимся только на домкрат!
3. Опустите авто на упоры: Аккуратно опустите домкрат, контролируя положение кузова. Убедитесь, что автомобиль стоит на упорах устойчиво, без перекосов и шатания.
4. Дублирующая страховка: Для дополнительной безопасности рекомендуется подложить под пороги или раму (если есть) колесные диски, брусья или дополнительные упоры меньшей высоты.
5. Проверка устойчивости: Сильно надавите руками на переднюю часть кузова с разных сторон. Автомобиль не должен сдвигаться или качаться на упорах.

После надежной фиксации авто на упорах можно снимать передние колеса и приступать к демонтажу штатных запорных колец/гаек ступиц для последующего монтажа хабов.

Демонтаж колеса с передней ступицы УАЗ Патриот

Перед началом работ поставьте автомобиль на ровную площадку, включите стояночный тормоз и подложите противооткатные упоры под задние колеса. Переведите рычаги ручной разблокировки хабов (если установлены) в положение "LOCK" для фиксации ступицы.

Ослабьте болты или гайки крепления колеса на весу, используя баллонный ключ и монтажную лопатку для срыва усилия. Не снимайте крепеж полностью до подъема автомобиля домкратом.

Подготовка к снятию колеса

1. Поднимите нужную сторону автомобиля домкратом, установив его под штатное место на лонжероне
2. Установите страховочную подставку под порог для безопасности
3. Окончательно выверните все болты/гайки крепления колеса

Важно: При демонтаже дискового тормоза избегайте провисания суппорта – при необходимости зафиксируйте его проволокой. Для барабанных систем снимите декоративный колпак перед откручиванием гаек.

Тип тормоза	Особенность демонтажа
Дисковый	Суппорт может мешать – не допускайте его зависания на шланге
Барабанный	Требуется снятие колпака перед откручиванием гаек ступицы

Снимите колесо, потянув его на себя вдоль оси ступицы. При закисании:

• Нанесите проникающую смазку на направляющие шпильки
• Легко постучите резиновым молотком по внутреннему ободу диска с тыльной стороны
• Не используйте металлический молоток – риск деформации диска

Снятие декоративного колпака ступицы

Обеспечьте устойчивость автомобиля на ровной поверхности, включив стояночный тормоз и установив противооткатные упоры под колеса противоположной оси. Подготовьте необходимый инструмент: тонкую плоскую отвертку или специальный съемник для колпаков, ветошь для очистки поверхности.

Визуально осмотрите декоративный колпак ступицы, определив тип его крепления. Большинство моделей на УАЗ Патриот фиксируются пластиковыми защелками по периметру или резьбовым соединением с центральной гайкой.

Порядок демонтажа

1. Очистите ступицу от грязи вокруг колпака ветошью, уделяя внимание стыкам. Это предотвратит попадание абразива в механизм.
2. Подденьте колпак:
   • Для защелкивающихся версий: аккуратно вставьте отвертку в технологический паз между колпаком и диском. Равномерно поддевайте по окружности, отсоединяя фиксаторы.
   • Для резьбовых колпаков: снимите декоративную заглушку с центра, открутите крепежную гайку ключом подходящего размера.
3. Снимите элемент: потяните колпак строго перпендикулярно ступице, избегая перекоса. При сильном прикипании слегка постучите резиновой киянкой через деревянную проставку.
4. Проверьте состояние: осмотрите посадочное место на ступице и внутреннюю поверхность колпака. Удалите остатки грязи, коррозии или поврежденные уплотнители.

Уложите снятый колпак на чистую поверхность во избежание деформации. При наличии глубоких царапин или трещин на крепежных элементах замените деталь перед установкой хабов.

Откручивание ступичной гайки: правильная техника

Ступичная гайка фиксирует подшипник ступицы и удерживает колесо на оси, поэтому её демонтаж требует точного соблюдения технологии. Неправильное откручивание может повредить резьбу ШРУСа или нарушить предустановку подшипников.

Перед началом работ убедитесь, что автомобиль стоит на ровной поверхности с включенной передачей (или режимом "Park" для АКПП) и ручным тормозом. Для предотвращения самопроизвольного движения дополнительно установите противооткатные упоры под колёса противоположной оси.

Последовательность действий

1. Сорвите гайку с места:
   • Используйте торцевой ключ на 30 мм (для передней оси УАЗ Патриот)
   • Наденьте удлинитель на ключ для увеличения рычага
   • Резким усилием в направлении против часовой стрелки сорвите прикипевшую гайку
2. Полное откручивание:
   • После срыва вращайте гайку вручную до конца резьбы
   • Если гайка не идёт – постучите молотком по корпусу ключа
   • Не применяйте ударные гайковёрты – высок риск срыва резьбы
3. Контроль состояния:
   • Осмотрите резьбу на валу ШРУСа и внутри гайки
   • Убедитесь в отсутствии деформации контактных поверхностей

Критические ошибки

Ошибка	Последствие
Откручивание при вывешенном колесе	Проворачивание вала, невозможность сорвать гайку
Перекос ключа при срыве	Срыв граней гайки или повреждение резьбы
Использование несоответствующего ключа	Деформация граней, необходимость среза гайки

После демонтажа очистите резьбовые соединения металлической щёткой и нанесите графитовую смазку перед обратной установкой. Заменяйте деформированные гайки новыми – повторное использование повреждённых элементов недопустимо.

Извлечение наружного подшипника ступицы

После снятия ступицы с автомобиля и удаления сальника ключевым этапом становится извлечение наружного подшипника. Этот подшипник плотно запрессован в посадочное место ступицы и требует аккуратного подхода для демонтажа без повреждений.

Для работы потребуется надежный съемник подшипников (часто универсальный с лапами) или подходящая по размеру оправка (например, отрезок трубы) и молоток. Удары необходимо наносить строго по внутреннему кольцу подшипника, чтобы избежать его разрушения.

Процесс извлечения

Важные шаги:

1. Подготовка ступицы: Тщательно очистите внутреннюю полость ступицы вокруг подшипника от грязи и старой смазки, особенно в области, где будут фиксироваться лапы съемника.
2. Позиционирование съемника: Заведите лапы универсального съемника за внутреннее кольцо подшипника. Убедитесь, что лапы надежно зацеплены и распределены равномерно по окружности кольца. Центральный болт съемника должен упираться в ось или специальную оправку, проходящую через ступицу насквозь.
3. Применение усилия: Медленно и равномерно затягивайте центральный болт съемника. Постоянно контролируйте, чтобы лапы не соскальзывали с кольца подшипника. Подшипник должен начать выходить из своего посадочного места.
4. Альтернатива (оправка и молоток): Если съемника нет, используйте оправку (трубу) подходящего диаметра, которая будет проходить через всю ступицу и упираться во внутреннее кольцо подшипника. Наносите легкие, точные удары молотком по оправке, перемещая точку удара по окружности для равномерного выпрессовывания. Избегайте ударов по самому корпусу ступицы или по наружному кольцу подшипника!
5. Извлечение: Как только подшипник сдвинется с места, продолжайте выпрессовывать его до полного выхода из ступицы. Действуйте аккуратно, чтобы не уронить и не повредить подшипник.

После извлечения: Внимательно осмотрите посадочное место в ступице на предмет задиров, коррозии или остатков старого подшипника. Очистите его. Тщательно проверьте состояние самого извлеченного наружного подшипника – нет ли следов выработки, заклинивания, сколов или ржавчины. Перед установкой нового подшипника место его посадки рекомендуется смазать тонким слоем масла или литола.

Демонтаж заводской приводной шайбы/втулки

Заводская приводная шайба (втулка) устанавливается на ступицу переднего моста и обеспечивает постоянную передачу крутящего момента от ШРУСа к колесу. Для установки хаба ее необходимо демонтировать, так как она заменяется на специальную переходную втулку, идущую в комплекте с хабами.

Демонтаж требует осторожности: важно не повредить резьбу на цапфе и не деформировать саму шайбу. Сохраните деталь – она может понадобиться при возврате к штатной конфигурации.

Пошаговая процедура снятия

1. Поднимите автомобиль домкратом, зафиксируйте противооткатными упорами и снимите колесо
2. Открутите 6 болтов крепления ступицы (ключ на 13 мм), аккуратно снимите ступичный узел
3. Выкрутите стяжной болт на торце шайбы (ключ на 8 мм)
4. Снимите стопорную шайбу, открутите центральную гайку крепления (торцевой ключ на 24-27 мм)
5. Легкими ударами резиновой киянки по периметру шайбы ослабьте посадку
6. Потяните шайбу на себя, снимая ее с шлицев ШРУСа. При закисании используйте съемник

Требуемые инструменты:

• Торцевой ключ 24-27 мм
• Набор рожковых ключей (8, 13 мм)
• Резиновая киянка
• Съемник ступиц (при необходимости)
• Монтажная лопатка

Установка переходной шайбы комплекта хабов

Переходная шайба – ключевой элемент, обеспечивающий надежное соединение хаба со ступицей колеса. Ее правильная установка гарантирует отсутствие биения, вибраций и протечек смазки.

Монтаж требует аккуратности и соблюдения определенной последовательности действий для обеспечения герметичности и точной центровки. Неверная установка может привести к повреждению резьбы шпилек, люфту колеса или попаданию грязи и воды в ступичный узел.

Порядок установки переходной шайбы

Предварительная подготовка:

• Тщательно очистите торец ступицы от грязи, старого герметика и остатков смазки.
• Проверьте резьбу шпилек ступицы – она должна быть чистой и неповрежденной.
• Нанесите тонкий слой консистентной смазки (типа Литол-24) на резьбовую часть шпилек и на посадочный поясок (буртик) ступицы.
• Подготовьте уплотнительное кольцо (если оно входит в комплект) и герметик (анаэробный или типа RTV).

Монтаж шайбы:

1. Установите уплотнительное кольцо: Если комплект предусматривает отдельное резиновое уплотнительное кольцо, аккуратно наденьте его на посадочный поясок ступицы, убедившись, что оно легло ровно, без перекручиваний.
2. Нанесите герметик: Нанесите тонкий непрерывный слой герметика на привалочную плоскость переходной шайбы (сторону, которая будет контактировать со ступицей), либо на сам торец ступицы вокруг шпилек. Не наносите герметик на резьбу шпилек.
3. Совместите отверстия: Аккуратно наденьте переходную шайбу на шпильки ступицы, совместив все отверстия. Шайба должна сесть на буртик ступицы без перекоса.
4. Затяните крепежные гайки: Наденьте штатные гайки крепления колеса (или новые, если старые повреждены) и равномерно, крест-накрест, затяните их динамометрическим ключом с моментом, указанным производителем хабов или в руководстве по ремонту УАЗ. Критически важно не превысить момент затяжки!

Контроль и завершение:

• Убедитесь, что шайба плотно прилегает к ступице по всему периметру, без зазоров.
• Сотрите излишки выступившего герметика.
• Дайте герметику время для полной полимеризации (согласно инструкции к герметику) перед установкой самого хаба и колеса.

Ключевой параметр	Значение / Рекомендация
Момент затяжки гаек	90-110 Н·м (уточняйте для конкретной модели УАЗ и комплекта хабов!)
Тип герметика	Анаэробный фланцевый герметик или силиконовый RTV (черный/серый)
Обязательная смазка	Резьба шпилек и буртик ступицы (Литол-24, ШРУС-4)
Критическая ошибка	Перекос шайбы при установке, превышение момента затяжки

Монтаж корпуса муфты свободного хода на вал

Перед установкой тщательно очистите шлицы приводного вала редуктора от загрязнений и остатков старой смазки. Проверьте состояние шлицевого соединения на отсутствие задиров, коррозии или деформации, которые могут помешать плотной посадке корпуса муфты.

Нанесите тонкий слой консистентной смазки (например, Литол-24) на шлицы вала для облегчения монтажа и защиты от коррозии. Убедитесь, что стопорное кольцо или фиксирующая гайка (в зависимости от модификации) подготовлены к установке и не имеют повреждений.

Пошаговая установка

1. Совместите шлицы корпуса муфты с пазами на приводном валу редуктора
2. Плавно надавите на корпус вдоль оси вала до полной посадки
3. Зафиксируйте корпус:
   • Для версии со стопорным кольцом – установите кольцо в канавку вала
   • Для моделей с крепежной гайкой – затяните с моментом 80-100 Н∙м
4. Проверьте осевой люфт корпуса (допуск – не более 0,1-0,3 мм)

Контрольный этап	Требование
Свободное проворачивание (выкл.)	Без заеданий, плавный ход
Блокировка (вкл.)	Жесткая сцепка с валом
Осевое смещение	Недопустимо при правильной фиксации

После монтажа вручную переведите муфту в положения «Lock» и «Free» для проверки четкости срабатывания. При обнаружении перекоса или сопротивления вращению демонтируйте узел для повторной установки.

Фиксация хаба ступичной гайкой: требуемый момент затяжки

Критически важным этапом монтажа хаба на УАЗ Патриот является правильная затяжка ступичной гайки. Недостаточный момент приведет к люфту ступичного подшипника и ускоренному износу, а чрезмерный – к деформации деталей, перегреву и заклиниванию подшипника.

Для штатных ступиц УАЗ Патриот производители рекомендуют следующий порядок и значения момента затяжки. Предварительная затяжка выполняется с усилием 19,6–24,5 Н·м (2–2,5 кгс·м) для правильной посадки деталей. После этого гайка ослабляется на 1/2 оборота, а окончательная затяжка производится с контролируемым моментом.

Окончательный момент затяжки ступичной гайки

Рекомендуемое значение для большинства моделей УАЗ Патриот:

• 19,6–29,4 Н·м (2–3 кгс·м)

Точные параметры могут незначительно варьироваться в зависимости от года выпуска и модификации авто. Обязательно сверяйтесь с руководством по ремонту вашего автомобиля.

Ключевые правила затяжки

1. Используйте динамометрический ключ для точного контроля усилия.
2. Нанесите тонкий слой консистентной смазки (например, Литол-24) на резьбу шпилек перед установкой гайки.
3. После затяжки проверните ступицу вручную – вращение должно быть плавным, без заеданий и ощутимого осевого люфта.
4. Обязательно установите новую стопорную шайбу и загните ее усы в пазы гайки.

Установка стопорной шпильки (для ТОП моделей)

Стопорная шпилька предотвращает самопроизвольное выкручивание ступичной гайки при длительной эксплуатации автомобиля. Её монтаж обязателен на моделях УАЗ Патриот с автоматическими хабами типа "ТОП" для гарантии безопасного движения.

Работы выполняются при снятом колесе и демонтированном защитном колпаке ступицы после установки самого хаба. Перед началом убедитесь в наличии шпильки в комплекте поставки и отсутствии повреждений резьбы на ступице.

Пошаговый порядок установки

1. Совместите отверстие под шпильку на корпусе хаба с резьбовым каналом ступичной гайки.
2. Вручную вкрутите шпильку в ступичную гайку через отверстие хаба до упора (без усилия).
3. Затяните шпильку динамометрическим ключом с моментом 2-3 Н·м – превышение усилия приведёт к срыву резьбы.
4. Проверьте отсутствие люфта хаба и свободное вращение ступицы рукой.

Контрольные параметры	Значение
Момент затяжки шпильки	2-3 Н·м
Допустимый люфт хаба	0 мм
Глубина посадки шпильки	Полная резьба

Важно: Используйте только штатную шпильку от производителя хаба. Самодельные аналоги или чрезмерная затяжка провоцируют разрушение узла при вибрациях.

Возврат наружного подшипника на посадочное место

После установки ступицы на шпильки привода и фиксации её внутренним подшипником, наружный подшипник аккуратно возвращается в своё гнездо. Убедитесь, что сепаратор и тела качения не имеют повреждений, а посадочные поверхности ступицы и поворотного кулака очищены от грязи и остатков старной смазки.

Нанесите свежую консистентную смазку для ступичных подшипников (например, Литол-24) на ролики и обоймы подшипника. Слой должен быть равномерным, без избытка, чтобы избежать выдавливания при нагреве. Излишки смазки могут повредить сальник.

Ключевые этапы установки

1. Вручную вдавите подшипник в посадочное гнездо ступицы до полного контакта опорных поверхностей.
2. Проверьте отсутствие перекоса: подшипник должен сесть равномерно по всей окружности.
3. Установите стопорное кольцо (если предусмотрено конструкцией) в специальную канавку ступицы.

Важно! Запрещается использовать ударные инструменты для посадки – применяйте только монтажные оправки или аккуратное ручное усилие. После монтажа вручную прокрутите ступицу – ход должен быть плавным, без заеданий и люфта.

Контрольный параметр	Норма
Осевой люфт ступицы	0–0.05 мм
Радиальное биение	Отсутствие вибрации

Муфты для заднего моста: специфика применения на Патриоте

Установка муфт свободного хода (хабов) на задний мост УАЗ Патриот – нестандартное решение, так как штатная конструкция подразумевает постоянное подключение задних колес. Основная цель модификации – принудительное отключение задней оси при движении по твердому покрытию для снижения механических потерь в трансмиссии.

В отличие от передних хабов, которые часто устанавливаются серийно, монтаж на задний мост требует доработки ступиц и полуосей. Ключевой нюанс – необходимость использования специальных муфт с усиленным корпусом и шлицевым соединением, совместимым с задней осью Патриота. Важно учитывать нагрузочные характеристики: задние хабы испытывают повышенные крутящие моменты при разгоне и буксировке.

Особенности эксплуатации и монтажа

При установке хаба на задний мост обязательно соблюдайте этапы:

1. Демонтаж штатных ступиц и тормозных дисков
2. Шлифовка посадочных мест под муфты
3. Установка адаптеров полуосей с точной калибровкой зазоров
4. Монтаж муфт с контролем усилия затяжки (85-110 Н·м)

Эксплуатационные ограничения:

• Запрещено движение с отключенной задней осью при полной загрузке
• Требуется ежемесячная чистка механизма от грязи
• Обязательна блокировка межосевого дифференциала при включенных хабах

Параметр	Передние хабы	Задние хабы
Типовая нагрузка	До 1200 Н·м	До 1800 Н·м
Ресурс до ТО	15 000 км	8 000 км
Экономия топлива	5-7%	3-4%

Главный риск – ускоренный износ редуктора при некорректном выборе момента переключения. Для задней оси критично использовать муфты только с бронзовыми сальниками и термообработанными шестернями, исключающими деформацию при температурных перепадах.

Закручивание и протяжка ступичной гайки с динамометрическим ключом

Правильная затяжка ступичной гайки критична для ресурса подшипников и безопасности движения. Перетяжка вызывает перегрев и разрушение подшипников, а недостаточный момент приводит к люфту ступицы и ускоренному износу.

Используйте исключительно динамометрический ключ для соблюдения регламентных значений. Не допускается замена ключа ударным гайковёртом или "на глаз" – это гарантирует точность усилия и предотвращает деформацию деталей.

Порядок затяжки передней ступичной гайки на УАЗ Патриот

1. Затяните гайку с моментом 20 Н·м, проворачивая ступицу рукой для правильной установки роликов подшипника.
2. Ослабьте гайку на полный оборот (360°), затем повторно затяните с усилием 10 Н·м.
3. Окончательно затяните гайку с моментом 196–245 Н·м (20–25 кгс·м). Контролируйте усилие динамометром.
4. Проверьте совпадение отверстий под шплинт в гайке и цапфе. При необходимости допускается доворот гайки в пределах 30°, не превышая максимальный момент.
5. Установите новый шплинт и загните его усики.

Для задней ступицы гайку затягивают в один этап с моментом 196–245 Н·м без промежуточных ослаблений.

Компонент	Этап затяжки	Момент (Н·м)
Передняя ступица	Предварительный	20
	Регулировочный	10
	Финишный	196–245
Задняя ступица	Финишный	196–245

Важно: значения актуальны для заводских ступиц УАЗ Патриот. При установке неоригинальных подшипников или модифицированных узлов сверьтесь с инструкцией производителя.

Монтаж декоративной крышки хаба

Декоративная крышка хаба выполняет эстетическую функцию, скрывая механизм ручного включения/выключения колес и защищая его от загрязнений. Она не влияет на функциональность хабов, но придает колесу законченный вид.

Установка крышки осуществляется после перевода хабов в нужное положение (AUTO или LOCK) и проверки корректной работы механизма. Процесс занимает менее минуты на каждое колесо и не требует инструментов.

Пошаговая установка

1. Очистите посадочное место на хабе от грязи и влаги салфеткой
2. Совместите фиксаторы на внутренней стороне крышки с пазами на корпусе хаба
3. Плотно прижмите крышку к поверхности до характерного щелчка
4. Проверьте надежность крепления, попытавшись провернуть крышку рукой
5. Повторите операцию на втором колесе

Важно: крышка должна устанавливаться только на чистый и сухой хаб. При наличии люфта или неплотном прилегании демонтируйте элемент и повторите установку, убедившись в совпадении всех фиксаторов.

Сборка колеса: установка и протяжка болтов

Установите колесо на ступицу, совместив отверстия диска со шпильками. Аккуратно наденьте диск до плотного прилегания к фланцу ступицы. Убедитесь, что диск не перекошен и сел равномерно по всей поверхности.

Наденьте штатные гайки (или болты) на шпильки и наживите их вручную до соприкосновения с диском. Не допускайте перекоса резьбовых элементов при начальной установке – это предотвратит срыв резьбы и обеспечит правильную центровку колеса.

Порядок протяжки крепежа

Затяжку выполняйте строго крестообразной схемой (звездой) в несколько этапов:

1. Предварительная затяжка (20-30 Н∙м): протяните все гайки/болты с небольшим усилием по кругу, начиная от верхнего элемента и двигаясь по диагонали.
2. Основная затяжка (90-110 Н∙м*): повторите диагональную последовательность, доводя момент до значения, указанного в руководстве УАЗ Патриот.
3. Контрольный проход: после обработки всех креплений, пройдите схему ещё раз для выравнивания нагрузки.

*Точное значение момента уточняйте в мануале вашей модели. Используйте динамометрический ключ – это критично для безопасности!

После пробега первых 50-100 км обязательно проверьте момент затяжки на всех колёсах. Новые диски или крепёж могут дать усадку, что требует повторной протяжки.

Проверка легкости вращения привода в положении "FREE"

Убедитесь, что переключатель хабов установлен в режим "FREE" на обоих колесах. Автомобиль должен стоять на ровной поверхности с выключенным двигателем и поднятым ручным тормозом.

Перейдите к переднему колесу и попытайтесь вручную провернуть приводной вал у ступицы. Внимательно контролируйте усилие, требуемое для вращения, и отслеживайте посторонние звуки (хруст, скрежет, заедание).

Критерии корректной работы:

• Легкость вращения: Вал должен проворачиваться рукой без чрезмерных усилий
• Отсутствие сопротивления: Не допускаются рывки или заметное увеличение усилия на отдельных участках
• Тишина работы: Допустим только равномерный шелест подшипников
• Свободный ход: Полный оборот вала без заклинивания

При выявлении тугого хода, стуков или нехарактерных шумов обязательно снимите хабу для диагностики:

1. Проверьте состояние шлицев на валу и в корпусе муфты
2. Осмотрите пружины и фиксатор внутри механизма
3. Убедитесь в отсутствии загустевшей смазки или коррозии
4. Проконтролируйте целостность сальников и уплотнительных колец

Проблема	Возможная причина
Тугое вращение	Износ подшипников, загрязнение смазки, деформация корпуса
Люфт вала	Выработка шлицев, ослабление крепежа, износ фиксатора
Посторонние звуки	Попадание абразива, разрушение сепаратора подшипника

Помните: затрудненное вращение в режиме отключения приведет к повышенному износу деталей трансмиссии и росту расхода топлива. Регулярная проверка после установки хабов обязательна перед дальними поездками.

Процедура включения ручного хаба (режим "LOCK")

Переключение хабов в режим "LOCK" требуется для жесткого соединения ступиц передних колес с полуосями при преодолении сложного бездорожья. Это обеспечивает прямую передачу крутящего момента на колеса и предотвращает холостую прокрутку элементов трансмиссии.

Включайте режим только при полной остановке автомобиля на ровной поверхности перед въездом на участок бездорожья. Категорически запрещено переводить хабы в "LOCK" при движении автомобиля или на твердом покрытии.

Последовательность действий:

1. Полностью остановите автомобиль и переведите КПП в нейтральное положение.
2. Поверните руль до упора влево или вправо для удобного доступа к ступицам.
3. Выйдите из автомобиля и подойдите к центру переднего колеса.
4. Найдите поворотную рукоятку хаба (обычно с маркировкой "FREE/LOCK").
5. Поверните рукоятку строго по часовой стрелке до характерного щелчка.
6. Убедитесь, что метка "LOCK" на корпусе хаба совместилась с указателем на рукоятке.
7. Повторите операцию для второго переднего колеса.

После включения обоих хабов проверьте работоспособность полного привода на безопасном участке. Для выхода из режима поверните рукоятки против часовой стрелки до фиксации в позиции "FREE".

Тестирование работоспособности в движении на малых скоростях

После установки и предварительной статической проверки включения/выключения муфт свободного хода (хабов) критически важно проверить их работу в движении на малых скоростях. Этот этап позволяет выявить возможные проблемы, не проявляющиеся на месте.

Выберите ровную, безопасную и желательно безлюдную площадку с твердым покрытием (асфальт, бетон). Категорически избегайте асфальтированных дорог общего пользования при включенных хабах, так как это может привести к повреждению раздаточной коробки из-за отсутствия разницы в скоростях вращения передних и задних колес.

Порядок проведения теста

Выполните следующие действия последовательно для каждой муфты (левой и правой) в режимах "LOCK" (включено) и "FREE" (выключено):

1. Включите нейтраль в раздаточной коробке (режим 2H - задний привод). Установите рычаги хабов в положение "FREE" (выключено).
2. Запустите двигатель, выжмите сцепление, включите первую передачу в КПП. Плавно трогайтесь с места, двигаясь строго по прямой.
3. Слушайте внимательно:
   • При выключенных хабах ("FREE") движение должно происходить бесшумно, как на обычном заднеприводном автомобиле. Никаких посторонних шумов (скрежет, стук, гул) от передних колес быть не должно.
4. Остановитесь. Переведите рычаги хабов в положение "LOCK" (включено).
5. Снова плавно трогайтесь на первой передаче по прямой на скорости не более 5-10 км/ч.
6. Слушайте и чувствуйте:
   • При включенных хабах ("LOCK") вы можете услышать характерный легкий щелчок в момент начала движения – это нормально, происходит зацепление шлицов.
   • Движение также должно быть плавным, без вибраций, сильного гула, скрежета или стуков, передающихся на кузов. Допускается несколько более "тяжелое" ощущение при трогании из-за подключения переднего моста.
7. Остановитесь. Переведите рычаги хабов обратно в положение "FREE" (выключено).
8. Повторите движение по прямой. При выключении должен быть слышен четкий щелчок, а все шумы, характерные для подключенного моста, должны полностью исчезнуть. Движение снова должно быть как на заднем приводе.
9. Повторите пункты 4-8 для проверки работы каждого хаба отдельно (если конструкция позволяет включать их независимо), переводя в "LOCK" только левый, затем только правый, и слушая за соответствующим колесом.

Положение хаба	Ожидаемые признаки исправности	Возможные признаки неисправности
FREE (Выкл.)	Бесшумное движение (как задний привод), легкий щелчок при выключении	Скрежет, стук, гул при движении; отсутствие щелчка выключения
LOCK (Вкл.)	Легкий щелчок при включении, плавное движение без вибраций/сильного шума	Громкий удар/скрежет при включении; сильная вибрация; гул при движении; отсутствие щелчка включения

Успешное прохождение этого теста на малых скоростях подтверждает правильность установки и работоспособность муфт свободного хода перед выездом на бездорожье или эксплуатацией в сложных условиях. Если обнаружены посторонние шумы, вибрации или хабы не включаются/не выключаются, движение запрещено – требуется диагностика и устранение неисправности.

Симптомы некорректного монтажа и методы устранения

Неправильная установка хабов на УАЗ Патриот проявляется характерными признаками: посторонние шумы в передней оси, подтекание смазки из ступиц, затрудненное переключение режимов блокировки. Эти симптомы возникают из-за нарушений технологии монтажа, неверной затяжки крепежа или использования поврежденных компонентов.

Игнорирование проблем приводит к ускоренному износу ступичных подшипников, деформации деталей и полному отказу системы. Для предотвращения дорогостоящего ремонта необходимо оперативно диагностировать и устранять перечисленные неисправности, строго соблюдая регламент установки.

Распространенные неполадки и решения

Симптом	Причина	Метод устранения
Гул или вибрация при движении	Недотянута ступичная гайка, отсутствует смазка	Демонтировать колесо, отрегулировать момент затяжки (19-23 кгс·м), набить полость ступицы смазкой Литол-24
Течь трансмиссионного масла	Повреждено сальниковое уплотнение, перекошен корпус хаба	Заменить сальник, проверить соосность установки, очистить посадочные поверхности от загрязнений
Самопроизвольное отключение блокировки	Износ фиксирующих шариков, слабая пружина переключателя	Разобрать механизм, заменить изношенные шарики (Ø 6.35 мм) и ослабленную пружину
Тугое вращение ручки переключения	Попадание грязи в пазы, коррозия штока	Очистить механизм WD-40, обработать графитовой смазкой, при сильной коррозии заменить шток
Локальный перегрев ступицы	Чрезмерная затяжка гайки, несовместимость подшипников	Ослабить гайку до номинального момента, проверить маркировку подшипников (например, 6-1805021)

После устранения неисправностей обязательно проверьте:

1. Плавность переключения режимов Auto/Manual на стоящем автомобиле
2. Отсутствие люфта ступицы при покачивании колеса
3. Работоспособность полного привода на тестовом заезде по бездорожью

Сезонные нюансы эксплуатации зимой

Зимой корректное использование хабов критично для безопасности и управляемости УАЗ Патриот. На скользких поверхностях несвоевременное включение/выключение приводит к потере контроля, повышенному износу трансмиссии и резкому увеличению расхода топлива. Особое внимание требуется при переходе между типами покрытий – асфальтом, укатанным снегом и глубокими заснеженными участками.

Основная сложность заключается в балансе между необходимостью полного привода для преодоления снежной целины и риском ухудшения курсовой устойчивости на льду или очищенных дорогах. Неправильные действия провоцируют заносы, перегрузку раздаточной коробки и ускоренное истирание шипованной резины.

Правила использования хабов в зимний период

Алгоритм переключения:

1. Включайте хабы до въезда на сложный участок (снег >15 см, грязь, крутой подъем)
2. При движении по очищенному асфальту или укатанному снегу – хабы обязательно выключены
3. После преодоления бездорожья вернитесь в 2WD при первой возможности

Особые ситуации:

Дорожные условия	Действия с хабами
Гололед на трассе	Выключить! Полный привод провоцирует снос передней оси
Глубокий рыхлый снег	Включить + пониженная передача
Чередование асфальта/снега	Остановка перед переключением (движение только по прямой)

Технические предостережения:

• Не оставляйте хабы включенными при парковке – возможен примерзание механизма
• Проверяйте плавность хода штока каждые 2 недели (обрабатывайте WD-40)
• При температуре ниже -25°С избегайте частых переключений – риск сломать кулачок

Обслуживание хабов: виды смазки и периодичность

Регулярное обслуживание хабов УАЗ Патриот критически важно для их безотказной работы и предотвращения преждевременного износа деталей. Основное внимание уделяется очистке механизма от грязи, старой смазки и проверке состояния зубьев шестерён, шариков подшипников, пружин и уплотнителей на предмет повреждений или коррозии.

После очистки все подвижные элементы и внутренние полости корпуса хаба обильно покрываются специальной смазкой. Правильный выбор смазочного материала напрямую влияет на плавность переключения режимов, защиту от влаги и коррозии, а также снижение трения и износа в условиях высоких нагрузок и перепадов температур.

Рекомендуемые типы смазки

Для обслуживания муфт свободного хода (хабов) УАЗ Патриот оптимально подходят:

• Консистентные смазки: Основной выбор. Используются составы с высокими адгезионными и водоотталкивающими свойствами.
• Литиевые смазки (например, Литол-24, Фиол-2У): Наиболее распространённый и доступный вариант. Обеспечивают хорошую защиту от коррозии и смазывающую способность в стандартных условиях.
• Синтетические смазки на основе дисульфида молибдена (например, Molykote Longterm 2, Liqui Moly LM 47): Предпочтительны для экстремальных условий (сильные морозы, грязь, вода, высокие нагрузки). Обладают улучшенными противозадирными свойствами, стабильностью и долгим сроком службы.

Периодичность обслуживания

Стандартные интервалы проверки и смазки хабов:

1. Плановое обслуживание: Каждые 10 000 - 15 000 км пробега или 1 раз в год (в зависимости от того, что наступит раньше) – полная разборка, чистка, осмотр и смазка.
2. Эксплуатация в тяжёлых условиях: После длительной езды по глубокой грязи, воде, снежной каше или по бездорожью – обязательная внеплановая разборка, промывка и смазка.
3. Признаки необходимости обслуживания: Появление затруднений при переключении режимов ("ручной"/"авто"), посторонних шумов (хруст, щелчки) при движении, следов вымывания смазки или попадания воды внутрь хаба.

Диагностика износа подшипников муфт УАЗ Патриот

Проверку подшипников муфт свободного хода проводят при выявлении посторонних шумов со стороны передних колес (гул, хруст, вой), усиливающихся при движении и меняющихся на поворотах. Обязательно исключите проблемы с подшипниками ступиц, ШРУСами и редуктором, так как симптомы схожи.

Для точной диагностики демонтируйте муфту с колеса. Проверьте плавность вращения подшипника вручную: заклинивание, люфт или ощутимые ступени при прокручивании указывают на износ. Осмотрите внутреннюю поверхность муфты и шлицы приводного вала на предмет сколов металла или аномального блеска – это следствие разрушения подшипника.

Порядок проверки демонтированной муфты

1. Визуальный осмотр: ищите трещины на корпусе муфты, деформацию, глубокие царапины или отсутствие смазки.
2. Оценка люфта: зафиксируйте внутреннюю обойму подшипника, покачивайте внешнюю. Допустимый радиальный люфт – не более 0,1-0,2 мм.
3. Проверка вращения: прокрутите подшипник пальцами. Норма – вращение без усилия, равномерное, бесшумное. Скрип, заедание, рывки или песок внутри – признаки неисправности.

Симптом	Возможная причина	Действие
Гул при прямолинейном движении	Начальная стадия износа, недостаток смазки	Промыть, заложить новую смазку, проверить после пробега
Хруст, заедание, сильный люфт	Разрушение сепаратора, выработка дорожек качения	Замена подшипника/муфты в сборе
Металлическая стружка в смазке	Критический износ или поломка элементов	Немедленная замена, очистка посадочных мест

Важно: Изношенные подшипники муфты не ремонтируют – их меняют на новые. Используйте только рекомендованные производителем подшипники и смазку (например, LITOL-24). После замены проверьте отсутствие шумов на всех режимах движения, включая повороты.

Распространенные поломки хабов и ремонтопригодность

Механические хабы на УАЗ Патриот, несмотря на свою кажущуюся простоту, подвержены определенным неисправностям, особенно при интенсивной эксплуатации или недостаточном обслуживании. Наиболее частые проблемы связаны с износом подвижных деталей, воздействием грязи и влаги, а также усталостью металла.

Ремонтопригодность хабов в значительной степени зависит от типа поломки и состояния деталей. Многие распространенные неисправности можно устранить самостоятельно или в условиях гаража, используя ремонтные комплекты. Однако некоторые критические повреждения требуют замены узла в сборе.

Типичные неисправности механических хабов

• Износ шлицов (кулачков) подвижной муфты и приводного вала: Проявляется как невозможность включить/выключить блокировку, самопроизвольное выключение, посторонний хруст или стук при движении. Основная причина - естественный износ при частых переключениях, особенно под нагрузкой.
• Износ или поломка стопорных пружин и шариков: Приводит к самопроизвольному выключению муфты из положения "Lock" или невозможности надежно зафиксировать ее в любом положении.
• Коррозия и закисание подвижных элементов: Возникает из-за попадания воды и грязи через изношенные уплотнения или при редком обслуживании. Муфта перестает перемещаться или двигается с большим усилием.
• Износ, разрыв или потеря эластичности уплотнительных колец (сальников): Вызывает попадание грязи и воды внутрь хаба, что ускоряет износ шлицов и коррозию, а также приводит к вымыванию смазки.
• Разрушение пластикового корпуса (актуально для некоторых моделей): Обычно происходит от удара или сильной перегрузки. Требует замены корпуса или всего хаба.
• Срыв резьбы крепежных болтов: Часто результат перетяжки при установке или коррозии.

Тип поломки	Ремонтопригодность	Типовое решение
Износ/поломка пружин, шариков, стопоров	Высокая	Замена поврежденных элементов из ремкомплекта.
Износ уплотнительных колец (сальников)	Высокая	Замена сальников из ремкомплекта.
Коррозия, закисание муфты (без критического износа шлицов)	Высокая	Разборка, очистка, обработка WD-40 или аналогичным составом, смазка, замена сальников.
Срыв резьбы крепежных болтов	Средняя	Аккуратное высверливание, нарезка резьбы большего размера (если позволяет материал) или замена шпильки/втулки.
Критический износ/срыв шлицов подвижной муфты	Низкая (для муфты)	Замена подвижной муфты (если доступна отдельно) или всего хаба в сборе.
Критический износ/срыв шлицов на приводном валу (шпильке)	Низкая	Замена приводного вала (шпильки) ступицы. Требует снятия ступицы.
Трещина или разрушение корпуса хаба	Низкая	Замена хаба в сборе.

Профилактика и продление ресурса заключаются в регулярной очистке хабов от грязи, периодической разборке (хотя бы раз в сезон или после серьезного бездорожья), промывке, осмотре на предмет износа и смазке специальными составами (например, Литол-24, ШРУС-4), а также в своевременной замене уплотнений. Переключать хабы следует только при полной остановке автомобиля и выключенной передаче.

Ограничения при интенсивной езде по асфальту с подключенными хабами

При постоянной эксплуатации УАЗ Патриот на асфальте с принудительно подключенными муфтами (хабами) возникают критические нагрузки на трансмиссию. Вращение передается на все узлы переднего моста: ступичные подшипники, ШРУСы, редуктор и карданный вал. Это провоцирует их ускоренный износ из-за отсутствия необходимости в постоянном зацеплении при движении по твердому покрытию.

Дополнительная нагрузка увеличивает расход топлива на 10-15% из-за возросшего сопротивления вращающихся деталей. Возникает повышенный шум в салоне (гул редуктора, вибрация кардана), а также риск перегрева узлов при длительных поездках на высокой скорости. Эксплуатация в таком режиме сокращает ресурс элементов привода и повышает вероятность внезапной поломки.

Основные риски:

• Ускоренный износ редуктора – масло перегревается, зубья шестерен истираются
• Деформация ШРУСов – постоянная нагрузка без пауз приводит к разрушению гранат
• Повышенный износ ступичных подшипников – критичен при скоростях свыше 80 км/ч
• Вибрация руля – дисбаланс карданного вала из-за постоянного вращения

Компонент	Ресурс при отключенных хабах	Ресурс при подключенных хабах
Ступичные подшипники	120+ тыс. км	40-60 тыс. км
ШРУСы	100+ тыс. км	50-70 тыс. км
Редуктор переднего моста	200+ тыс. км	80-100 тыс. км

Рекомендации по выбору конструкции для разных типов эксплуатации

Автоматические хабы оптимальны для повседневной городской эксплуатации и легкого бездорожья. Они самостоятельно подключают передний мост при включении полного привода, исключая необходимость ручных манипуляций. Основные преимущества – комфорт и защита от забывчивости водителя, но их механизм чувствителен к грязи и гидроударам.

Ручные (муфты свободного хода) обеспечивают максимальную надежность в экстремальных условиях благодаря механической блокировке. Требуют обязательного отключения на асфальте для сохранения топлива и снижения износа трансмиссии. Рекомендуются для регулярной эксплуатации в грязевой/каменистой местности, при частых водных преградах или при установке колес увеличенного диаметра.

Ключевые критерии выбора

• Повседневная езда (город/трасса): Автоматические хабы – приоритет для удобства.
• Умеренное бездорожье: Универсальные ручные хабы с защитой от грязи (например, AVM, Warn).
• Экстремальное бездорожье/глубокая вода: Простые механические хабы (УАЗ оригинал, Bendix) – ремонтопригодны и устойчивы к загрязнениям.
• Постоянный полный привод (модификации): Жесткая блокировка ступиц (спейсеры) – только для спецтехники.

Тип хаба	Преимущества	Недостатки	Сценарий использования
Автоматические	Автономная работа, удобство	Уязвимость к воде/ударам, сложный ремонт	Асфальт, легкое бездорожье
Ручные	Прочность, ремонтопригодность, защита трансмиссии	Необходимость ручного переключения	Грязь, камни, глубокая вода, крупные шины
Жесткая блокировка	Абсолютная надежность	Постоянный привод на перед, высокий износ	Спецавтомобили (поисковые, медицинские)

1. Проверяйте совместимость: Убедитесь, что модель хаба соответствует году выпуска и модификации УАЗ Патриот.
2. Учитывайте климат: В регионах с частыми оттепелями/грязью избегайте автоматики – риск замерзания/заклинивания.
3. Приоритет материалам: Выбирайте хабы с корпусом из алюминиевого сплава и стальными шестернями.
4. Техобслуживание: Ручные хабы требуют периодической очистки и смазки (каждые 10-15 тыс. км).

Список источников

При подготовке материалов об установке хабов на УАЗ Патриот использовались специализированные технические источники, гарантирующие точность описания процедуры монтажа и выбора комплектующих. Анализ данных проводился с учетом специфики конструкции переднего моста и требований безопасности.

Основой для статьи послужили рекомендации производителей хабов, инженерные руководства по обслуживанию трансмиссии, а также практический опыт внедорожных сообществ. Особое внимание уделено совместимости компонентов и типичным ошибкам при самостоятельной установке.

• Официальное руководство по эксплуатации УАЗ Патриот (раздел "Трансмиссия")
• Технические каталоги производителей хабов: AVM, БРК, Warn
• Монография "Конструкция и обслуживание мостов УАЗ" (изд. "За рулём")
• Протоколы испытаний хабов в условиях бездорожья НИИ Автомобильного Транспорта
• Материалы специализированных форумов: UAZbuka.ru, Patriot-Car.ru
• Видеоинструкции сертифицированных сервисных центров УАЗ
• Журнал "4х4 Club": сравнительные обзоры хабов (2020-2023 гг.)

Видео: Лютейший автозвук.Скрытый Сабвуфер Своими Руками.Супер басс по дешману!!!


• Обзор автомобильного аккумулятора Banner - Отзывы и параметры

• Размер ремня генератора ВАЗ 2110 8 клапанов - как подобрать

• Дуги на крышу автомобиля - типы и монтаж рейлингов
