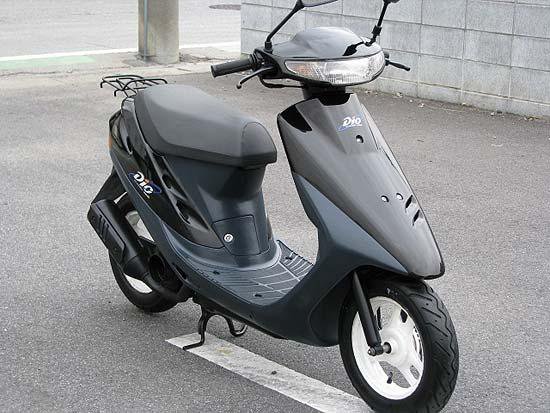

Honda Dio - характеристики, тюнинг, ремонт, фотографии

Статья обновлена: 18.08.2025

Honda Dio давно завоевал репутацию одного из самых популярных и надежных скутеров в мире. Его компактность, экономичность и неприхотливость сделали его идеальным выбором для городских поездок.

В этой статье подробно рассмотрим технические характеристики Dio, популярные варианты тюнинга для улучшения внешнего вида и производительности, а также ключевые аспекты ремонта и обслуживания. Дополнят обзор фотографии разных поколений и модификаций модели.

Узнайте, почему Honda Dio остается востребованным десятилетиями и как максимально эффективно использовать его потенциал.

История и эволюция модели Honda Dio

Первый Honda Dio (код AF18) дебютировал в Японии в 1988 году как компактный двухтактный скутер с 49-кубовым мотором. Модель позиционировалась как экономичный городской транспорт с простой конструкцией, автоматической трансмиссией и уникальным дизайном с квадратной передней фарой. Уже в ранних версиях использовалась инновационная для своего времени система принудительного воздушного охлаждения ZX, обеспечивавшая стабильную работу двигателя.

К 1990 году Dio получил первое обновление (AF24/AF25) с улучшенной подвеской и модифицированным кузовом. В 1993-м стартовало производство третьего поколения AF27/AF28, где появились вариации Deluxe и спортивная Z с дисковым тормозом спереди. Этот период стал ключевым для популяризации модели в Юго-Восточной Азии, где скутер стал основой для тюнинга-гонок.

Поколения и технологические изменения

Поколение	Период	Технические новшества
AF18/AF19 (ZX)	1988-1990	2-тактный двигатель 49 см³, карбюратор, система охлаждения ZX
AF24/AF25 (SR)	1990-1993	Усиленная рама, 10-дюймовые колеса, модернизированная подвеска
AF27/AF28	1993-1999	Варианты Deluxe/Z, дисковый тормоз (Z), облегченная конструкция
AF30/AF34	1999-2001	Инжекторные версии (PGM-FI), новый дизайн пластика
AF35/AF36	2001-2005	4-тактные моторы (AF35), система впрыска для экостандартов
AF49/AF50	2009-2017	Двигатель eSP с АКПП, LED-оптика, интегрированные багажные крюки
SF49/SF50	2017-н.в.	Платформа SMART ENGINE, комбинированное торможение, ключ Smart

С 2001 года Dio перешел на 4-тактные силовые агрегаты (серии AF35/AF36), что было вызвано ужесточением экологических норм. В 2009-м представлено поколение AF49/AF50 с технологией eSP (Enhanced Smart Power), снизившей расход топлива на 20%. Современные версии SF49/SF50 сохраняют узнаваемые пропорции, но получили цифровую панель приборов, противоугонную систему и адаптивную подвеску.

Двигатель Honda Dio: рабочий объем и модификации

Стандартный двигатель Honda Dio оснащался одноцилиндровым двухтактным мотором воздушного охлаждения. Базовый рабочий объем для большинства моделей составлял 49 см³, что позволяло эксплуатировать скутер без водительских прав категории «А» в ряде стран. Конструкция отличалась простотой, легкостью и высокой ремонтопригодностью.

Наиболее распространенные заводские модификации двигателя включали варианты с системой принудительного впрыска масла (Separate Lubrication System) и карбюраторной подачей топлива. Модели различались по системам запуска (кик-стартер/электростартер) и наличию декомпрессора, влияющего на легкость запуска.

Основные модификации двигателей

• AF18/27/28: Серия с объемом 49 см³, отличалась усиленным коленвалом и улучшенной системой охлаждения
• AF34: Модель с увеличенным до 64 см³ объемом для азиатских рынков
• Minarelli: Версии для европейского рынка с раздельной системой смазки

Код двигателя	Объем (см³)	Особенности
AF18	49	Базовый 2-тактник с 6-лопастным охлаждением
AF27	49	Усиленные подшипники коленвала
AF34	64	Модифицированный картер и ГБЦ

При тюнинге часто выполняют расточку цилиндра с установкой комплектов 70-82 см³, замену карбюратора на 19-24мм и установку спортивного вариатора. Для ремонта критически важна правильная дефектовка поршневой группы и замена маслосъемных сальников коленвала при первых признаках течи.

Характеристики подвески: амортизаторы и рулевая колонка

Передняя подвеска Honda Dio традиционно использует телескопическую вилку с гидравлическими амортизаторами. Конструкция отличается простотой и надежностью: две стальные трубы (штаны) скользят внутри направляющих, а демпфирование обеспечивается маслом, проходящим через клапаны в картриджах. Стандартный ход составляет около 65-75 мм, что достаточно для городского асфальта, но может быть недостаточно для неровных дорог.

Задняя подвеска выполнена по схеме маятниковой рычажной системы с одним центральным амортизатором. Шток амортизатора крепится к раме, а корпус – к маятнику, обеспечивая вертикальное перемещение колеса. Базовые модели оснащаются нерегулируемыми амортизаторами с пружиной сжатия, в то время как модификации ZX или AF могут иметь 3-5 ступеней предустановки жесткости для адаптации под вес водителя.

Ключевые параметры

• Тип передней вилки: Телескопическая, масляно-пружинная (непереборная в базовых версиях)
• Задний амортизатор: Гидравлический с пружиной сжатия, длиной ≈320 мм
• Крепление заднего амортизатора: Глазко-проушина (верх/низ)
• Регулировки: Только преднатяг пружины (на продвинутых моделях)

Рулевая колонка использует подшипниковый узел шарикового типа (сепаратор с шариками). Конструкция включает рулевую трубу (шток), интегрированную с передней вилкой, и две обоймы подшипников, запрессованные в раму. Точность обработки этих компонентов критична для отсутствия люфта руля и плавности управления. Затяжка регулируется гайкой на верхней крышке колонки под рулевой маской.

Компонент	Материал	Особенности
Передняя вилка	Стальные трубы, алюминиевые направляющие	Неразборная конструкция, требует замены при износе
Задний амортизатор	Сталь (корпус), резина (втулки)	Сменные втулки – частая причина стуков
Рулевые подшипники	Стальные шарики, калёная сталь (дорожки)	Требуют периодической регулировки и смазки

Габаритные размеры и масса транспортного средства

Габаритные размеры Honda Dio обеспечивают его маневренность в городских условиях. Компактность модели позволяет легко перемещаться в плотном потоке и парковаться в ограниченном пространстве.

Точные параметры зависят от конкретного поколения (AF-18, AF-24, AF-34 и др.), но сохраняют общую концепцию. Сухая масса указывается без учета эксплуатационных жидкостей и топлива.

Параметр	Значение (типовое)
Длина	1660-1680 мм
Ширина	610-630 мм
Высота	1030-1050 мм
Колесная база	1160-1180 мм
Дорожный просвет	110-120 мм
Сухая масса	74-79 кг

Примечания: Габариты могут незначительно отличаться у рестайлинговых версий. Масса в снаряженном состоянии (с топливом и маслом) увеличивается на ~7-9 кг. Минимальный радиус разворота составляет около 1.8 метра.

Типы трансмиссий: вариатор и его особенности

На скутерах Honda Dio устанавливается исключительно вариаторная трансмиссия (CVT) – бесступенчатая система, обеспечивающая плавное изменение передаточного отношения. Вместо традиционных шестерен и сцепления здесь используется пара раздвижных шкивов и клиновидный ремень. Ведущий шкив связан с коленвалом двигателя, а ведомый – с задним колесом через редуктор.

Особенность работы вариатора Dio заключается в автоматической адаптации под нагрузку и обороты мотора. При старте ремень находится на малом диаметре ведущего шкива и большом – ведомого, обеспечивая высокое тяговое усилие. По мере разгона шкивы сдвигаются: ведущий увеличивает рабочий диаметр, а ведомый – уменьшает, снижая передаточное число для поддержания скорости без рывков.

Ключевые компоненты и их функции

• Ведущий шкив (сцепление): Центробежные грузики внутри сжимаются при оборотах, выталкивая щеки шкива и сдвигая ремень.
• Ведомый шкив: Пружина сопротивляется сжатию, регулируя натяжение ремня при изменении скорости.
• Клиновидный ремень: Резино-металлическая лента, передающая усилие. Требует замены при износе или трещинах.

Преимущества и недостатки

Преимущества	Недостатки
Плавный разгон без рывков и переключений	Снижение КПД при высоких нагрузках
Простота управления для новичков	Чувствительность к перегреву
Минимальное обслуживание в штатном режиме	Необходимость замены ремня и роликов каждые 8-12 тыс. км

Для тюнинга трансмиссии Dio владельцы часто меняют весовые грузики ведущего шкива: облегченные версии (4-6 гр) улучшают разгон, а утяжеленные (8-10 гр) – топливную экономичность. Также популярна установка усиленных ремней и тюнинговых пружин ведомого шкива, меняющих жесткость срабатывания.

Распространенные проблемы включают проскальзывание ремня (износ шкивов, масло на поверхностях), вибрации (деформация грузиков) и затрудненный старт (ослабление пружины ведомого шкива). Диагностика требует разборки вариатора и проверки состояния компонентов.

Расход топлива городской/трасса: фактические данные

Фактический расход топлива на Honda Dio в городских условиях обычно составляет от 2.2 до 2.7 литров на 100 км. При активном стиле езды с частыми разгонами и торможениями на светофорах этот показатель может достигать 3.0 л/100 км. Основными факторами повышенного расхода в городе являются низкие скорости, работа на холостом ходу и постоянные изменения режима движения.

При поездках по трассе со стабильной скоростью 50-60 км/ч расход снижается до 1.8-2.2 л/100 км. Оптимальная экономичность достигается при равномерном движении без резких ускорений на открытых участках дорог. Перегруз скутера или движение против сильного ветра увеличивают потребление топлива даже на шоссе.

Сравнительная таблица расхода

Режим эксплуатации	Скоростной диапазон	Расход топлива (л/100км)
Городской цикл (плотное движение)	30-50 км/ч	2.5 - 3.0
Смешанный режим	40-60 км/ч	2.2 - 2.5
Загородная трасса	50-70 км/ч	1.8 - 2.2

Ключевые факторы влияния

• Техническое состояние: износ поршневой группы, грязный воздушный фильтр
• Качество топлива: использование нерекомендованного октанового числа
• Манера езды: резкие старты и торможения
• Дополнительная нагрузка: перевозка пассажира или груза
• Давление в шинах: снижение на 0.2 атм увеличивает расход на 3-5%
• Аэродинамика: установка ветровых стекол или боксов

Для точного замера рекомендуется провести контрольную поездку с заправкой до полного бака. После пробега 150-200 км в привычном режиме снова заполнить бак, разделив израсходованные литры на пройденные километры и умножив на 100. Регулярная замена масла и свечи зажигания помогает поддерживать паспортные показатели экономичности.

Максимальная скорость различных версий двигателя

Скоростные показатели Honda Dio напрямую зависят от поколения двигателя и его заводской конфигурации. Большинство версий оснащены 49-кубовыми 2-тактными моторами, но технические различия между моделями существенно влияют на динамику.

Заводские ограничители, состояние ЦПГ и качество топлива также корректируют фактические значения. Приведенные данные актуальны для оригинальных двигателей без тюнинга при испытаниях на ровной трассе со стандартной нагрузкой.

Сравнение скоростных характеристик

Версия двигателя	Объем (см³)	Макс. скорость (км/ч)	Особенности
AF18 (Dio AF18)	49	60-65	Базовый карбюратор, 3 КПП
AF24 (Dio Z4)	49	55-60	Эко-настройки, ограничитель
AF27 (Dio SR)	49	65-70	Улучшенный впуск, 4 КПП
AF34 (Dio AF34)	49	60-63	Электронный впрыск, катализатор
SE50 (Dio Deluxe)	49	50-55	Ранняя версия, маломощный ГРМ

Тормозная система: барабанные или дисковые тормоза

На Honda Dio традиционно применяется комбинированная тормозная система: переднее колесо оснащается дисковым тормозом, а заднее – барабанным. Такая конфигурация обеспечивает сбалансированное торможение и учитывает распределение веса скутера при нагрузке.

Дисковый тормоз спереди отличается высокой эффективностью и стабильностью работы даже при интенсивном использовании или в дождливую погоду. Задний барабанный механизм проще по конструкции, лучше защищен от грязи и требует менее частого обслуживания.

Сравнительные характеристики

Дисковые тормоза (передние):

• Преимущества: Лучшее охлаждение, высокая модуляция, стабильность на мокрой дороге, быстрая замена колодок
• Недостатки: Чувствительность к перегреву при агрессивной езде, более сложный ремонт гидравлической системы

Барабанные тормоза (задние):

• Преимущества: Защищенность от внешних воздействий, плавность срабатывания, низкие требования к обслуживанию
• Недостатки: Склонность к перегреву при длительном торможении, меньшая эффективность на высоких скоростях

Тюнинг тормозной системы

Для улучшения характеристик доступны решения:

1. Замена стандартных колодок на керамические или металлизированные
2. Установка перфорированного/вентилируемого тормозного диска
3. Апгрейд гидравлики: тросиков на стальные оплетённые, тормозной жидкости DOT 4/5.1
4. Полная замена заднего барабанного тормоза на дисковый (требует доработки креплений)

Типовые проблемы и ремонт

Симптом	Возможная причина	Решение
Скрип/визг при торможении	Износ колодок, загрязнение диска	Замена колодок, очистка диска
"Мягкая" ручка тормоза	Воздух в гидросистеме, износ манжет	Прокачка тормозов, замена ГТЦ
Снижение эффективности	Замасливание накладок, деформация диска	Обезжиривание, проточка/замена диска

Регулярное обслуживание включает проверку толщины колодок (минимум 1.5 мм), уровня тормозной жидкости и очистку рабочих поверхностей каждые 3000 км. Задние барабаны требуют очистки от пыли и регулировки свободного хода рычага каждые 5000 км.

Конструктивные отличия AF-18 и AF-27 поколений

Силовые агрегаты поколений принципиально различаются: AF-18 оснащался двигателем AF05E (49 см³) с карбюратором PB20A, тогда как AF-27 получил модернизированный AF24E (49 см³) с карбюратором PB25B. Мощность AF-27 достигает 6.8 л.с. против 5.5 л.с. у предшественника благодаря усовершенствованному впускному тракту и системе выпуска.

Ходовая часть AF-27 включает переднюю телескопическую вилку увеличенного диаметра (31 мм против 27 мм у AF-18) и моноамортизатор сзади вместо сдвоенных амортизаторов. Тормозная система радикально изменена: AF-27 получил гидравлический дисковый тормоз спереди, в то время как AF-18 использовал исключительно барабанные механизмы на обоих колёсах.

Характеристика	AF-18	AF-27
Система запуска	Кикстартер	Электростартер + кикстартер
Рама	Стальная, усиленная	Облегчённая с изменённой геометрией
Электрооборудование	Аналоговое зажигание	Цифровое CDI
Передняя оптика	Круглая фара	Двойные прямоугольные фары

Детали кузова и компоновки

• Обвесы: AF-27 имеет более угловатые пластиковые панели с увеличенными вентиляционными прорезями
• Базовая комплектация: AF-27 оснащён электронным спидометром, тогда как AF-18 использовал механический
• Топливный бак: Объём уменьшен с 6.2 л (AF-18) до 5.3 л (AF-27) с изменённой формой

Емкость бензобака и рекомендуемое топливо

Общая вместимость топливного бака на большинстве поколений Honda Dio составляет 5.5 литров. Из этого объема примерно 1.0 - 1.2 литра обычно приходится на резерв, который становится доступен после переключения крана в положение "Reserve" (RES).

Производитель Honda настоятельно рекомендует использовать для двигателей Dio топливо с октановым числом не ниже АИ-92. Категорически не допускается применение топлива с октановым числом ниже АИ-92 (например, АИ-80 или АИ-76), а также любых видов низкокачественного горючего или бензина неизвестного происхождения.

Рекомендации по заправке и эксплуатации

• Тип топлива: Используйте неэтилированный бензин АИ-92 или выше (АИ-95, АИ-98).
• Качество топлива: Старайтесь заправляться на проверенных АЗС известных брендов для минимизации риска заправки некачественным или загрязненным топливом.
• Резерв: Не забывайте вовремя переключать кран с "On" на "Reserve" при выработке основного объема топлива и как можно скорее заправляйтесь после включения резерва.

Последствия использования неподходящего топлива

1. Детонация (стук пальцев): Вызывает ударные нагрузки на поршень, кольца, шатун и коленвал, приводя к их ускоренному износу или разрушению.
2. Перегрев двигателя: Снижает эффективность охлаждения и повышает тепловую нагрузку на детали.
3. Загрязнение системы: Образование нагара в камере сгорания, на поршне, клапанах (если 4т), свече зажигания и в выхлопной системе.
4. Повышенный износ: Ускоряет износ цилиндро-поршневой группы и других критичных компонентов двигателя.
5. Снижение мощности и приемистости: Двигатель не развивает паспортной мощности, хуже разгоняется.
6. Проблемы с запуском: Особенно в холодную погоду двигатель может запускаться с трудом.
7. Повреждение катализатора (если установлен): Низкокачественное топливо быстро выводит его из строя.

Примечания

• Указанная емкость (5.5 л) является стандартной для большинства моделей Dio (AF-18, AF-24, AF-27, AF-34 и др.). Точный объем всегда указан в руководстве по эксплуатации к конкретной модели и году выпуска.
• Рекомендация АИ-92 актуальна для карбюраторных версий. Для редких инжекторных модификаций Dio (например, некоторых поздних моделей для азиатских рынков) допустимо использование АИ-95, но обязательно сверяйтесь с руководством пользователя.
• Использование топлива с октановым числом выше рекомендованного (АИ-95/98 вместо АИ-92) на карбюраторных Dio обычно не дает ощутимого прироста мощности или экономии, но и не вредит двигателю.

Обзор современных аналогов Honda Dio

Рынок компактных скутеров предлагает множество альтернатив Honda Dio, сохраняющих ключевые преимущества: маневренность в городском потоке, экономичность и простоту эксплуатации. Современные аналоги часто оснащаются технологичными опциями – цифровыми панелями приборов, LED-освещением и улучшенными подвесками, при этом конкурируя по цене.

Производители акцентируют внимание на экологических стандартах, оснащая модели системами впрыска топлива (FI) и соответствием нормам Euro 5. Важными критериями выбора остаются надежность двигателя, доступность запчастей и потенциал для тюнинга, где Dio традиционно лидирует.

Ключевые модели-конкуренты

• Yamaha Jog: Упрощенная конструкция, ременной вариатор. Объем 50-125 см³, вес от 79 кг. Известен ремонтопригодностью.
• Suzuki Address 110: Мощность 9 л.с., жидкостное охлаждение. Дисковый тормоз спереди, увеличенный объем багажника.
• Kymco Agility 50: 4-тактный мотор 49 см³ (3,2 л.с.), 12-дюймовые колеса. Акцент на комфорт при езде по неровностям.
• SYM Symphony 50: Дизайн в стиле Dio, электронная система впрыска. Оснащен USB-портом и противоугонной блокировкой руля.

Модель	Двигатель	Мощность	Особенности
Yamaha Jog 50	2Т, 49 см³	4,5 л.с.	Аналог воздушного охлаждения Dio
Suzuki Address 110	4Т, 112 см³	9 л.с.	SEP-технология снижения расхода топлива
Kymco Agility 50	4Т, 49 см³	3,2 л.с.	Усиленная рама, подвеска с прогрессивными пружинами

При выборе аналога учитывайте доступность оригинальных запчастей и поддержку тюнинга. Yamaha и Suzuki лидируют по кастомизации, тогда как Kymco предлагает заводские спортивные комплектации. SYM выделяется балансом стоимости и оснащения, но уступает в распространенности сервисных центров.

Переборка сцепления: замена колодок и пружин

Изношенные колодки сцепления на Honda Dio проявляются характерными симптомами: пробуксовкой при разгоне (особенно на подъем), рывками при старте с места, нестабильной работой на малых оборотах и посторонним шумом (металлический лязг, скрежет) из области кожуха сцепления при работе двигателя. Неравномерный износ колодок или ослабление натяжения пружин напрямую влияют на эффективность передачи крутящего момента от двигателя к колесу.

Процедуру замены рекомендуется выполнять при появлении признаков износа или в рамках планового обслуживания после пробега 10-15 тыс. км. Для работы потребуются новые колодки сцепления (оригинальные или качественные аналоги), комплект пружин сцепления (часто продаются вместе с колодками), очиститель карбюратора или бензин, чистая ветошь, набор рожковых ключей и головок (ключ на 17 мм для гайки прижимной), съемник стопорного кольца или плоская отвертка, молоток и зубило (или бородок) для запрессовки втулки, смазка для шлицов вала.

Пошаговая процедура замены

1. Демонтаж сцепления:
   • Снимите левую пластиковую облицовку (панель пола) скутера.
   • Выкрутите пробку маслоналивного отверстия двигателя.
   • Зафиксируйте ведущий шкив вариатора (используя специальный фиксатор или мягкую прокладку и ключ), открутите гайку прижимной (ключ на 17 мм) и снимите шайбу.
   • Аккуратно снимите весь узел сцепления с ведущего вала двигателя. Он состоит из колокола (барабана), в котором находятся колодки с пружинами, и центральной ступицы.
2. Разборка узла сцепления:
   • Снимите стопорное кольцо, удерживающее колодки на ступице (используйте съемник или аккуратно подденьте отверткой).
   • Снимите прижимную пластину (опорную шайбу).
   • Поочередно снимите изношенные колодки и старые пружины. Запомните их ориентацию!
   • Тщательно очистите посадочные места на ступице, пазы для колодок и саму прижимную пластину от грязи, пыли и остатков старой смазки с помощью очистителя и ветоши.
3. Установка новых колодок и пружин:
   • Наденьте новые пружины на соответствующие выступы (ушки) на ступице сцепления.
   • Установите новые колодки в пазы ступицы, совместив их отверстия с выступами пружин. Следите за правильным направлением фрикционных накладок (рабочая поверхность должна быть обращена наружу).
   • Установите прижимную пластину (опорную шайбу) поверх колодок, совместив ее выступы с пазами на ступице.
   • Наденьте стопорное кольцо в канавку на ступице, надежно зафиксировав всю сборку. Убедитесь, что кольцо полностью село в канавку по всей окружности.
4. Сборка и установка:
   • Нанесите тонкий слой смазки на шлицы ведущего вала двигателя.
   • Аккуратно наденьте собранный узел сцепления на вал, совместив шлицы.
   • Установите шайбу и затяните прижимную гайку с требуемым моментом (используя фиксатор шкива).
   • Залейте рекомендованное производителем количество трансмиссионного масла нужной спецификации.
   • Установите на место левую пластиковую облицовку.

Важные нюансы: При установке новых колодок обкатка обязательна в течение первых 50-100 км. Избегайте резких стартов и длительной работы двигателя на высоких оборотах без движения. Проверьте состояние рабочей поверхности колокола (барабана) сцепления – глубокие борозды или сильная выработка требуют замены колокола. Убедитесь в свободном перемещении колодок в пазах ступицы после сборки. Использование неоригинальных пружин с иным усилием натяжения может привести к ухудшению характеристик сцепления (слишком раннее или позднее включение).

Установка 70-кубового спортивного цилиндра

Монтаж 70сс спортивного цилиндра требует комплексной доработки силовой установки. Стандартный цилиндр демонтируется после снятия ГБЦ и выпускного коллектора. Критически важно проверить совместимость поршневого пальца нового комплекта с шатуном коленвала. Обязательна замена поршневых колец и установка новой прокладки цилиндра с обработкой герметиком.

После установки цилиндра необходим тщательный подбор карбюратора (рекомендуется 19-21мм) и замена главного джета на размер 90-105. Требуется модернизация системы охлаждения: установка усиленного водяного насоса и термостата. Обязательна замена стандартного сцепления на кевларовое с усиленными пружинами для передачи возросшего крутящего момента.

Этапы настройки после установки

1. Прогрейте двигатель до рабочей температуры
2. Отрегулируйте холостой ход винтом качества смеси
3. Проверьте работу сцепления на всех режимах
4. Выполните обкатку в щадящем режиме (200-300км)

Важные нюансы:

• Обязательная установка спортивного вариатора с подбором веса роликов
• Замена стандартного глушителя на прямоточный резонатор
• Контроль температуры двигателя при помощи пирометра
• Использование топлива с октановым числом не ниже АИ-95

Компонент	Рекомендация
Масло для обкатки	Полусинтетика 2T с повышенным содержанием присадок
Соотношение бензин/масло	1:40 на обкатке, 1:50 после
Диагностика	Замер компрессии (должна быть 9-11 бар)

Своевременная замена ремня и роликов вариатора критична для корректной работы трансмиссии Honda Dio. Изношенный ремень теряет эластичность и может порваться при нагрузке, а деформированные ролики нарушают плавность хода и снижают динамику разгона. Рекомендуемый интервал замены – каждые 8-10 тыс. км или при появлении трещин/расслоений на ремне.

Процедура не требует специализированного оборудования и выполняется за 40-60 минут при наличии базовых инструментов. Ключевые моменты: точная фиксация вала при откручивании гайки сцепления, очистка посадочных мест от грязи перед сборкой и контроль положения ремня в шкивах. Обязательно используйте оригинальные запчасти или качественные аналоги (например, Gates, Malossi) для Honda Dio AF18/AF27/AF35.

Замена ремня и роликов вариатора своими руками

Инструменты и материалы

• Новый ремень вариатора (типоразмер 669×18×30 для Dio AF35)
• Комплект роликов 15гр (оригинал) или 13гр/17гр для тюнинга
• Торцевой ключ на 17мм с воротком
• Ударная отвертка для стопорных болтов
• Монтажная лопатка для снятия сцепления
• Чистящий спрей и безворсовая ветошь

Последовательность работ:

1. Зафиксируйте скутер на центральной подножке, снимите левую пластиковую облицовку.
2. Очистите корпус вариатора от грязи перед разборкой.
3. Выкрутите 6 болтов крепления крышки вариатора ударной отверткой.
4. Застопорите задний шкив (сцепление) монтажной лопаткой, открутите гайку ключом на 17мм против часовой стрелки.
5. Снимите сцепление и ведущий шкив, аккуратно извлеките старый ремень.
6. Демонтируйте направляющую с роликами из ведущего шкива, замените ролики на новые.
7. Установите новый ремень в канавку ведомого шкива, затем заведите его на ведущий шкив.
8. Соберите узел в обратном порядке, затяните гайку сцепления с усилием 60-65 Н·м.

Важные нюансы: При установке ремня убедитесь, что он сидит в нижней части ведущего шкива и в верхней части ведомого. Не применяйте ударные инструменты при затяжке гайки сцепления – используйте динамометрический ключ. После сборки запустите двигатель и проверьте отсутствие вибраций на холостом ходу.

Компонент	Оригинальный артикул	Распространенные неисправности
Ремень	23100-GN2-871	Трещины по ребрам, расслоение, уширение
Ролики	22120-GN2-003	Выработка граней, вмятины, уменьшение диаметра

Модернизация системы зажигания: катушка и ВВ-провода

Установка производительной катушки зажигания – ключевой шаг для стабильного искрообразования на Honda Dio. Стандартный компонент рассчитан на базовые режимы эксплуатации, но при тюнинге двигателя (увеличении объёма, форсировке) или эксплуатации в сложных условиях его возможностей становится недостаточно. Качественная катушка обеспечивает более мощный и стабильный импульс высокого напряжения, что критично для полного и своевременного воспламенения топливной смеси, особенно на высоких оборотах.

Не менее важна замена штатных высоковольтных (ВВ) проводов. Оригинальные провода со временем теряют свойства: их изоляция трескается, возрастает сопротивление, появляются утечки тока. Это напрямую ведёт к пропускам воспламенения, снижению мощности и неустойчивой работе двигателя. Тюнинговые силиконовые провода с низким сопротивлением и улучшенной изоляцией минимизируют потери энергии, гарантируют надёжную доставку импульса к свече даже при повышенной влажности или загрязнении.

Ключевые аспекты модернизации

Выбор катушки:

• Тип: Бесконтактные (CDI) катушки с улучшенными характеристиками. Важно убедиться в совместимости с конкретной моделью Dio (AF-серия, ZX и т.д.).
• Критерии: Мощность искры (мДж), скорость нарастания напряжения, качество изоляции обмоток. Известные бренды: Dyna, PVL, HPI.
• Эффект: Более уверенный запуск, стабильная работа на всех режимах, снижение вероятности детонации при тюнинге.

Выбор ВВ-проводов:

• Материал: Медный многожильный сердечник с силиконовой изоляцией (высокая термо- и влагостойкость).
• Сопротивление: Оптимально низкое (обычно 3-8 кОм/метр), но не нулевое (для подавления радиопомех).
• Надёжность: Качественные коннекторы (наконечники) для плотного соединения со свечой и катушкой. Бренды: NGK, Topran, Beru.

Результаты установки:

Параметр	Штатная система	После модернизации
Мощность искры	Средняя	Высокая/Стабильная
Отклик дросселя	Замедленный	Более чёткий
Устойчивость работы	Снижается при нагрузке/влажности	Повышена
Надёжность	Ограниченный ресурс	Увеличенный срок службы

Важно: При замене катушки и проводов обязательна установка соответствующей свечи зажигания с правильным калильным числом. Крайне критично обеспечить герметичность и надёжную фиксацию всех соединений – попадание влаги или плохой контакт сведут на нет преимущества тюнинга. Регулярно проверяйте состояние контактов и изоляции.

Воздушный фильтр нулевого сопротивления: плюсы и минусы

Главное преимущество "нулевика" – потенциальное увеличение мощности двигателя. Снижая сопротивление потоку воздуха на впуске, фильтр позволяет мотору "дышать" легче. Это особенно заметно на высоких оборотах, где стандартный бумажный фильтр становится ограничением. Прирост обычно скромен (порядка 2-5%), но для энтузиастов тюнинга, стремящихся выжать максимум, это ощутимое улучшение динамики разгона и отзывчивости.

Однако фильтр нулевого сопротивления имеет существенные недостатки. Основной минус – значительно худшая фильтрация воздуха по сравнению со штатным бумажным элементом. Мелкие частицы пыли и грязи легче проникают внутрь двигателя, ускоряя износ цилиндро-поршневой группы, колец и стенок цилиндра. Ресурс такого фильтра также меньше: его нужно часто чистить и пропитывать специальным маслом, а замена требуется чаще, чем у заводского.

Сравнение с заводским фильтром

Параметр	Заводской бумажный фильтр	Фильтр "нулевого" сопротивления
Сопротивление потоку воздуха	Выше	Значительно ниже
Качество фильтрации	Отличное	Удовлетворительное / Плохое
Защита двигателя	Высокая	Низкая
Потенциал прироста мощности	Минимальный / Отсутствует	Небольшой (2-5%)
Ресурс	Высокий (замена по регламенту)	Низкий (частая чистка/замена)
Шум впуска	Стандартный	Усиленный ("рык" на впуске)

Дополнительные минусы "нулевика":

• Необходимость перенастройки карбюратора/инжектора: Улучшенный приток воздуха нарушает стехиометрию топливовоздушной смеси. Для нормальной работы и предотвращения "обеднения" смеси (опасного перегревом) обязательна корректировка подачи топлива.
• Зависимость от обслуживания: Требует регулярной (часто после 500-1000 км) очистки и пропитки специальным маслом. Несвоевременное обслуживание резко снижает и без того неидеальную фильтрацию.
• Сомнительная польза для повседневной езды: На низких и средних оборотах, где эксплуатируется большинство скутеров, прирост мощности практически незаметен, а риски для двигателя остаются.

Краткие выводы и рекомендации:

1. Фильтр нулевого сопротивления – элемент тюнинга для энтузиастов, а не повседневного апгрейда.
2. Его установка оправдана только на подготовленных двигателях (расточка, спортивный вариатор, выхлоп) и для участия в гонках.
3. Для обычной эксплуатации Honda Dio надежнее и практичнее использовать качественный оригинальный или аналоговый бумажный фильтр.
4. Если "нулевик" установлен, обязательна перенастройка карбюратора (жиклеры) и безукоризненное соблюдение графика его обслуживания.

Тюнинг выхлопа: прямоточные системы для Dio

Прямоточные глушители (прямотоки) для Honda Dio проектируются для минимизации сопротивления выхлопных газов. Стандартная система сдерживает поток из-за лабиринтных перегородок и шумопоглощающих материалов, тогда как прямоток использует прямую трубу с перфорацией и набивкой из минеральной ваты. Это снижает обратное давление, позволяя двигателю "дышать" свободнее.

Основная цель установки – повышение отзывчивости на высоких оборотах и прирост мощности (до 5-10% при комплексном тюнинге). Однако эффективность проявляется только после доработки воздухозабора и настройки карбюратора. Без синхронизации систем возможна потеря тяги на низах и переобеднение смеси.

Ключевые особенности и варианты

Конструкции различаются по:

• Материалу: Нержавеющая сталь (долговечность) vs алюминизированная сталь (бюджет)
• Диаметру трубы: 22-28 мм для 50cc, 28-32 мм для 72+cc
• Типу наконечника: "Дуло", "грибок", конус – влияет на резонанс
• Набивке: Базальтовая вата (температуростойкая) vs стекловата

Важно: Качественные модели (Yoshimura, SP Takegawa, Leovince) имеют камеру-резонатор для коррекции волны давления. Дешевые аналоги часто дают "пустой" звук и вибрации.

Параметр	Сток	Прямоток
Вес	1.8-2.2 кг	0.7-1.3 кг
Уровень шума	72-78 дБ	85-105 дБ
Сопротивление потоку	Высокое	Минимальное

Установка требует замены прокладок и проверки креплений – вибрации ускоряют износ. Для легальности используйте глушители с катализатором и евро-маркировкой (ECE-R), но их эффективность ниже. Регулярно меняйте набивку (раз в 1-2 сезона) – прогорание ведет к дребезжанию и потере мощности.

Обвесы и накладки из АБС-пластика

Обвесы из АБС-пластика формируют визуальный облик Honda Dio, обеспечивая агрессивный или спортивный стиль. Материал сочетает ударопрочность с гибкостью, что минимизирует трещины при мелких столкновениях. Комплекты включают передний спойлер, боковые юбки, расширители крыльев и задние панели, заменяющие штатные элементы или монтирующиеся поверх них.

Установка требует предварительной подгонки: АБС-деталям часто нужна термоформовка феном для идеального прилегания к изгибам кузова. Крепление осуществляется через технологические отверстия на саморезы или пластиковые клипсы, реже – на двухсторонний скотч 3M. Обязательна обработка стыков герметиком для защиты от влаги и вибраций.

Ключевые особенности и модификации

Популярные варианты тюнинга включают:

• Интегрированные пороги – визуально удлиняют раму, маскируют крепеж
• Вентилируемые накладки на боковины – стилизация под воздухозаборники
• Аэродинамические губы на передний щиток – усиление "спортивного" вида
• Кастомные задние фонари в обвесах под LED-ленты

Для сохранения внешнего вида обязательна:

1. Шлифовка перед покраской – удаление литников и волн
2. Грунтовка пластиковым праймером – предотвращает отслаивание краски
3. Использование гибких ЛКМ – устойчивых к деформациям

Преимущества	Недостатки
Ремонтопригодность (пайка, эпоксидные составы)	Выцветание на солнце без УФ-защиты
Малое увеличение массы	Сложность восстановления при сильных ударах

Дополнительный свет: установка LED-подсветки

Установка LED-подсветки на Honda Dio решает практические и эстетические задачи: улучшает видимость скутера в темное время суток и придает индивидуальный стиль. Основные зоны монтажа включают нижний контур кузова, поддоны для ног, пространство под сиденьем или колесные арки.

Работы требуют минимальных навыков электромонтажа и внимания к деталям. Ключевой этап – подключение к бортовой сети через реле или контроллер для защиты цепи, избегая прямого соединения с генератором. Обязательна герметизация соединений и фиксация лент/модулей на обезжиренную поверхность.

Порядок монтажа и важные нюансы

Подготовьте комплект: LED-ленту (IP67/IP68), провода сечением 1.5 мм², изоленту, термоусадку, предохранитель (5А), реле 12V и выключатель. Последовательность действий:

1. Снимите пластиковую облицовку по трассе прокладки ленты
2. Обезжирьте поверхности спиртовым раствором
3. Закрепите ленту на 3М-скотч или пластиковые хомуты
4. Подключите «+» через реле к аккумулятору (с предохранителем!)
5. «Массу» соедините с рамой или клеммой АКБ
6. Выведите выключатель на руль или под сиденье
7. Протестируйте соединения перед сборкой облицовки

Критические ошибки: перегибы ленты под 90°, подключение без предохранителя, монтаж на вибрирующие элементы без демпферной подложки. Для многоцветных RGB-лент используйте влагозащищенные контроллеры с пультом.

Параметр	Рекомендация
Мощность ленты на метр	4.8-9.6W (не перегружает генератор)
Цветовая температура	Холодный белый (6000K) или RGB
Класс защиты	IP67 для арок, IP54 для салона
Точки питания	Аккумулятор (через реле) / замок зажигания

При корректной установке LED-подсветка потребляет 0.4-0.8А, что безопасно для штатного электрооборудования Dio. Для защиты от окисления обработайте контакты токопроводящей смазкой после сборки.

Внедрение спортивного вариатора Polini

Установка спортивного вариатора Polini на Honda Dio кардинально меняет динамику разгона. Конструкция с облегченными полированными грузами и усовершенствованным профилем шкивов оптимизирует передачу крутящего момента. Это позволяет двигателю быстрее выходить на пиковые обороты, сокращая время достижения максимальной скорости.

Результат – резкий прирост стартового ускорения и улучшенная отзывчивость дросселя. Вариатор Polini обеспечивает плавное переключение передач без "провалов" мощности, особенно заметное при обгонах или подъеме в гору. Модели Speed Control или For Race подбираются под стиль езды: от агрессивного старта до стабильной тяги на высоких оборотах.

Особенности настройки и эксплуатации

Ключевой этап – подбор веса грузов (от 3.5г до 8.5г). Легкие грузы (4-5.5г) повышают обороты старта, активизируя разгон на низах. Тяжелые (6-7г) сохраняют момент на средних скоростях. Для Dio с 50-70сс двигателем оптимальны веса 5-6г. Обязательная замена приводного ремня усилителем Gates Power или Bando рекомендована из-за возросших нагрузок.

Параметр	Стандартный вариатор	Polini
Разгон 0-40 км/ч	5.8-6.2 сек	4.3-4.8 сек
Пиковые обороты	6500-7000 об/мин	7800-8500 об/мин
Вес грузов	9-11г	4.5-7г

После установки обязательна обкатка 100-150 км без экстремальных нагрузок. Характерные признаки корректной работы:

• Отсутствие вибраций на холостом ходу
• Линейный набор скорости без рывков
• Стабильное удержание оборотов при длительном движении

Типичные проблемы возникают при ошибках монтажа: перетянутый ремень вызывает перегрев, а дисбаланс грузов ведет к биению. Для моделей AF18/27/34 требуются совместимые версии Polini CP или Technigas. Комплектация муфтой сцепления Malossi или Stage6 усилит эффект тюнинга.

Замена дисков на литые: параметры выбора

При выборе литых дисков для Honda Dio критически важно учитывать геометрические параметры, напрямую влияющие на безопасность и корректную работу подвески. Неправильный подбор приведет к трению о элементы шасси, вибрациям или разрушению ступичных узлов.

Основное внимание уделите четырем техническим характеристикам: диаметру, ширине, вылету ET и разболтовке PCD. Игнорирование любого из этих параметров сделает установку невозможной или опасной для эксплуатации.

Ключевые параметры выбора

Размерность:

• Диаметр – стандарт для Dio: 10 дюймов. Превышение возможно только при модификации подвески
• Ширина – диапазон 2.5-3.0 дюйма. Широкие диски (>3.0") требуют проверки зазора с кузовом

Вылет (ET):

• Оптимальный вылет: от +35 до +45 мм
• Отрицательный ET смещает колесо наружу, провоцируя задевание крыла
• Чрезмерно положительный ET вызывает трение о амортизатор

Параметр	Стандарт Dio	Допустимое отклонение
PCD (разболтовка)	3x110 мм	Не допускается
Центральное отверстие (DIA)	54 мм	Допустимо больше (с проставками)

Материал и конструкция:

1. Предпочтение – кованые диски: легче литых на 15-20%, выше прочность
2. Минимальный вес – критичен для сохранения динамики
3. Проверка балансировочных грузиков – должны размещаться без помех

Усиление подвески: проставки и стойки

Проставки для подвески Honda Dio – металлические или полиуретановые кольца, устанавливаемые между витками пружин амортизаторов. Их ключевая задача – увеличение жесткости пружины за счет сокращения ее рабочего хода и свободного сжатия. Это простой и бюджетный способ снизить клевки при разгоне/торможении и уменьшить раскачку кузова, особенно с пассажиром или грузом.

Установка проставок требует демонтажа амортизаторов: пружина сжимается стяжками, кольца равномерно распределяются между витками (обычно 2-4 штуки), после чего стяжки снимаются. Важно не переусердствовать – чрезмерное количество проставок или их неправильная установка приводят к "деревянной" подвеске, ускоренному износу втулок и повреждению амортизаторов из-за постоянной работы в сжатом состоянии.

Стойки усиления задней подвески

Для кардинального улучшения стабильности и управляемости применяются стойки усиления (распорки). Это жесткие металлические конструкции, монтируемые между точками крепления заднего амортизатора к кузову и двигателю:

• Конструкция: Стальные или алюминиевые штанги с регулируемой длиной (резьбовые муфты) или фиксированного размера, с проушинами или сайлент-блоками на концах.
• Принцип работы: Создают дополнительную точку опоры, распределяя нагрузку. Гасят вибрации двигателя и уменьшают его смещение под нагрузкой относительно кузова, предотвращая "закручивание" силового агрегата при резком старте.
• Эффект: Повышение курсовой устойчивости, особенно в поворотах и на неровностях. Снижение рыскания задней части. Улучшение сцепления колеса с дорогой за счет стабилизации геометрии подвески.

Критические моменты при установке стоек:

1. Качество крепления: Точки установки (штатные проушины на двигателе и кузове) должны быть надежными. Слабые или ржавые крепления – риск поломки.
2. Геометрия: Неправильно подобранная длина или угол установки создают опасные напряжения в узлах крепления двигателя и кузова, ведущие к трещинам.
3. Жесткость: Чрезмерно жесткие стойки передают слишком много вибраций от двигателя на кузов, повышая утомляемость водителя и шумность.

Оптимальный результат достигается при комплексном подходе: умеренное количество проставок (для борьбы с клевками) + правильно подобранные и установленные стойки усиления (для стабилизации двигателя и повышения управляемости). Обязательна проверка состояния всех штатных втулок и сайлент-блоков подвески перед модернизацией.

Оригинальные аксессуары Honda для Dio

Оригинальные аксессуары от Honda разработаны специально для Dio с учётом геометрии, инженерных требований и дизайна модели. Они проходят строгие испытания на безопасность, долговечность и соответствие заводским стандартам качества, гарантируя сохранение ресурса узлов скутера.

Использование фирменных комплектующих исключает проблемы с совместимостью и юридические риски при эксплуатации. Каждый элемент поставляется с сертификатом, что обеспечивает сохранение официальной гарантии на транспортное средство при профессиональной установке у дилера.

• Комфорт:
  • Ветровые стекла различной высоты и формы
  • Подогреваемые ручки Grips
  • Эргономичные сиденья с антискользящим покрытием
• Защита:
  • Защитные дуги (рога) из хромированной стали
  • Колпаки ступиц с противоугонным механизмом
  • Брызговики увеличенного размера
• Функциональность:
  • Заводские кофры для багажа
  • Кронштейны для крепления топливных канистр
  • Комплекты центральных подставок
• Дизайн:
  • Декоративные наклейки с логотипом Honda Racing
  • Сменные панели кузова в эксклюзивных цветах
  • Хромированные крышки зеркал и ручек

Виниловая оклейка: дизайнерские решения

Виниловая пленка предоставляет безграничные возможности для персонализации Honda Dio, полностью меняя визуальное восприятие скутера без сложных покрасочных работ. Материал отличается устойчивостью к ультрафиолету, механическим воздействиям и атмосферным явлениям, сохраняя насыщенность цвета на протяжении нескольких лет.

Широкий выбор текстур и эффектов позволяет реализовать любую концепцию: от классических однотонных решений до агрессивных гоночных ливрей или зеркальных хромированных поверхностей. Специальные виды пленки с карбоновой фактурой или металлическим блеском создают премиальный облик, а светоотражающие варианты повышают безопасность в темное время суток.

Популярные варианты дизайна

• Полная смена цвета - матовые/глянцевые тона с защитой оригинального пластика
• Камуфляжные принты - военный стиль с цифровыми или лесными узорами
• Геометрические паттерны - абстрактные линии, шевроны, фрагментарные вставки
• Брендовые ливреи - стилизация под гоночные команды с логотипами

Тип пленки	Особенности	Срок службы
Кастомизированная печать	Фотореалистичные изображения, градиенты	3-5 лет
Хром/металлик	Зеркальный эффект, цветовые переливы	2-4 года
Карбон	3D-текстура, матовая поверхность	4-6 лет

Ключевые преимущества перед окраской включают возможность быстрого демонтажа, отсутствие необходимости разбирать скутер полностью, и сохранение заводского лакокрасочного покрытия под пленкой. Для сложных дизайнов рекомендуется компьютерная резка с точным позиционированием элементов на капоте, обвесах и декоративных панелях.

1. Подготовка поверхности: обезжиривание и устранение мелких царапин
2. Раскрой материала с 5-7% запасом на усадку
3. Монтаж с использованием термофена для сложных рельефов
4. Удаление пузырей воздуха пластиковым ракелем
5. Финишная обработка силиконовым спреем

Диагностика карбюраторной системы ХХ и холодового пуска

Правильная работа системы холостого хода (ХХ) и холодного пуска критична для стабильной эксплуатации Honda Dio. Нарушения проявляются в неустойчивых оборотах двигателя на холостом ходу, самопроизвольном заглохании после старта, необходимости длительного прогрева или сложностях с запуском в холодную погоду. Диагностика требует последовательной проверки всех компонентов системы.

Первичный этап включает визуальный осмотр карбюратора на предмет подтёков топлива, повреждения вакуумных шлангов и целостности тросика "подсоса". Обязательно проверяется уровень топлива в поплавковой камере и состояние воздушного фильтра – загрязнение напрямую влияет на качество топливной смеси при пуске и работе на ХХ.

Ключевые элементы диагностики

• Система холодного пуска (экономайзер):
  • Контроль хода и свободного перемещения пускового обогатителя ("подсоса")
  • Проверка герметичности клапана экономайзера и целостности диафрагмы
  • Очистка топливного канала холостого пуска сжатым воздухом
• Система холостого хода:
  • Прочистка жиклёра холостого хода и переходных каналов спецжидкостью
  • Проверка регулировочного винта "качества" смеси на предмет заклинивания
  • Диагностика герметичности посадочного места дроссельной заслонки
• Дополнительные проверки:
  • Тестирование вакуумного топливного клапана на разрежение
  • Контроль нагревательного элемента автоматического обогатителя (при наличии)
  • Проверка герметичности впускного коллектора мыльным раствором

Симптом	Возможная причина	Метод проверки
Двигатель глохнет без подсоса	Забит канал ХХ, неисправен экономайзер	Продувка каналов, замер хода диафрагмы
Плавают обороты на прогретом моторе	Подсос воздуха, засор жиклёра ХХ	Опрыскивание соединений WD-40, прочистка жиклёра
Чёрный дым при холодном пуске	Залипание иглы экономайзера	Визуальный осмотр штока, проверка возвратной пружины

После очистки и замены изношенных уплотнений выполняется регулировка: винтом "количества" выставляются штатные обороты ХХ (1700±100 об/мин), винтом "качества" добиваются максимально ровной работы двигателя. При использовании нестандартного воздушного фильтра или выхлопной системы требуется перенастройка жиклёров.

Ремонт стартера: щетки, бендикс, втягивающее

Диагностика неисправностей стартера начинается с проверки контактов проводки и заряда АКБ. Если питание подается исправно, но двигатель не прокручивается или слышны посторонние звуки (щелчки, скрежет), проблема кроется в механических компонентах стартера: щетках, бендиксе или втягивающем реле.

Демонтаж стартера требует снятия пластиковой облицовки скутера и откручивания крепежных болтов. Перед разборкой очистите корпус от грязи и отсоедините клеммы АКБ. Проверьте целостность проводки, идущей к стартеру, и контактов втягивающего реле.

Ключевые компоненты и их ремонт

Щеточный узел:

• Извлеките щеткодержатель, открутив крепеж или вынув стопорные штифты
• Замерьте длину щеток: износ более 60% (менее 5-7 мм) требует замены
• Очистите коллектор якоря от графитовой пыли спиртом, проверьте отсутствие замыканий

Бендикс (обгонная муфта):

1. Снимите стопорное кольцо и шайбу с вала якоря
2. Проверьте вращение шестерни: должно свободно крутиться в одном направлении и блокироваться в другом
3. Замените муфту при износе зубьев шестерни, заклинивании или люфте

Втягивающее реле:

Симптом	Причина	Решение
Щелчки без прокрутки	Подгорание контактов "пятаков"	Зачистить контакты наждачной бумагой
Отсутствие реакции	Обрыв обмотки или коррозия	Прозвонить мультиметром, заменить реле
Посторонний шум	Износ сердечника или пружины	Смазать шток, заменить пружину

После замены изношенных деталей соберите стартер в обратной последовательности. Обязательно проверьте зазор между шестерней бендикса и венцом маховика (1-2 мм). При установке на скутер подключите провода к реле и проверните двигатель – должен слышаться четкий ровный гул без скрежета.

Замена сальников коленвала: признаки износа

Масляные сальники коленчатого вала на Honda Dio отвечают за герметизацию зоны выхода вала из картера двигателя. Их износ приводит к утечке моторного масла, что грозит серьезными поломками силового агрегата. Своевременное выявление неисправности критически важно для сохранения ресурса мотоцикла.

Основным симптомом выхода сальников из строя является появление масляных подтеков в районе левой (генератор) или правой (вариатор) крышек картера. Масло может скапливаться на защитных кожухах, нижней части двигателя или капать на асфальт при стоянке. Дополнительным признаком служит характерный запах горелого масла из-под облицовок при нагреве двигателя.

Ключевые признаки износа

• Видимые масляные пятна под скутером после длительной стоянки, особенно под зоной генератора или вариатора.
• Снижение уровня масла в картере без явных причин (требуется частая доливка между плановыми заменами).
• Замасливание ремня вариатора или элементов сцепления (при повреждении правого сальника).
• Попадание масла на генератор (при износе левого сальника), приводящее к загрязнению токосъемных щеток.

Игнорирование утечки провоцирует падение давления в системе смазки, ускоренный износ вкладышей коленвала и шатунных подшипников. В критических случаях возможен клин двигателя из-за масляного голодания. Замена сальников требует снятия генератора (слева) или вариатора (справа), демонтажа старых уплотнений и аккуратной установки новых с соблюдением направления и глубины посадки. Работы рекомендуется доверять специалистам из-за риска повреждения посадочных мест вала.

Проблемы с подсосом воздуха: методы поиска

Подсос неучтённого воздуха во впускном тракте – распространённая неисправность на Honda Dio, вызывающая обеднение топливной смеси. Это проявляется плавающими холостыми оборотами, провалами при резком газе, затруднённым запуском и повышенным расходом топлива, особенно заметным на карбюраторных версиях.

Нарушение герметичности чаще возникает на стыках: между карбюратором и впускным коллектором, коллектором и цилиндром, а также в местах крепления вакуумных шлангов (например, для топливного крана или корректора опережения зажигания). Износ сальников коленвала или повреждение прокладок также являются типичными точками подсоса.

Основные методы диагностики

Последовательная проверка герметичности впускной системы – ключ к решению проблемы:

1. Визуальный осмотр и тактильная проверка:
   • Тщательно исследуйте все соединения впускного тракта, шланги, хомуты на предмет трещин, расслоений, следов масляных потёков или старого герметика.
   • Запустите двигатель и попытайтесь прислушаться к характерному шипению, аккуратно прижимая пальцами подозрительные участки (осторожно – движущиеся части!).
2. Метод распыления (с осторожностью!):
   • На работающем прогретом двигателе распылите небольшое количество WD-40, очистителя карбюратора или мыльного раствора из пульверизатора на проверяемые соединения.
   • Изменение оборотов двигателя (временное выравнивание или повышение) укажет на место подсоса – жидкость временно герметизирует щель.
   • Запрещено использовать легковоспламеняющиеся жидкости (бензин, эфир) из-за риска возгорания!
3. Проверка вакуумных шлангов:
   • Снимите поочерёдно каждый вакуумный шланг и заглушите его выход на коллекторе/карбюраторе пальцем или заглушкой.
   • Стабилизация работы мотора при заглушке конкретного шланга укажет на утечку в нём или в устройстве, к которому он подключен.
4. Дымогенератор (наиболее эффективный):
   • Специальным прибором подаётся густой дым под небольшим давлением во впускную систему (через вакуумный порт или снятый шланг).
   • Выход дыма из непредусмотренных мест (трещины, неплотные соединения, изношенные сальники) визуально идентифицирует утечку.

Обнаруженные изношенные прокладки, деформированные посадочные поверхности, треснувшие шланги или ослабленные хомуты подлежат замене. При установке новых элементов тщательно очистите сопрягаемые поверхности от старой грязи и герметика, соблюдайте момент затяжки болтов крепления коллектора и карбюратора во избежание перекоса.

Регулировка разрежения карбюратора SH[]

Регулировка разрежения картбюратора SH[] необходима для точной настройки подачи топлива при работе двигателя на холостом ходу и низких оборотах. Неправильная калибровка приводит к перерасходу бензина, нестабильной работе мотора и повышенному износу деталей. Для выполнения операции потребуется вакуумметр с диапазоном измерений 0-600 мм рт. ст., отвертка и техническая документация на конкретную модель скутера.

Перед началом работ двигатель прогревают до рабочей температуры (10-15 минут), отключают дополнительные потребители энергии (фары, подогрев). Карбюратор очищают от загрязнений, проверяют герметичность впускного коллектора и состояние воздушного фильтра. Все регулировочные винты предварительно возвращают в базовое положение согласно мануалу производителя.

Пошаговая процедура регулировки

Инструменты:

• Вакуумметр с переходником для вакуумного порта
• Тарировочная отвертка с плоским шлицем
• Заглушка для вакуумной магистрали топливного крана

Этапы работ:

1. Снимите декоративную панель скутера для доступа к карбюратору
2. Подключите вакуумметр к синему вакуумному штуцеру на карбюраторе
3. Заглушите отсоединенный шланг топливного крана специальной пробкой
4. Запустите двигатель и дайте поработать на холостых оборотах 2 минуты
5. Снимите показания вакуумметра: оптимальное значение для SH[**] – 250-300 мм рт. ст.

Корректировка параметров: При отклонениях от нормы вращайте винт качества смеси (обозначен ◻️). Поворот по часовой стрелке уменьшает разрежение и обедняет смесь, против часовой – увеличивает подачу топлива. Каждый пол-оборота винта изменяет показания на 15-20 мм рт. ст. После регулировки проверьте реакцию на резкое открытие дросселя – двигатель не должен глохнуть.

Проблема	Признак	Действие
Низкое разрежение (<230 мм рт. ст.)	Хлопки в глушителе, перегрев	Плавно выкручивать винт против часовой стрелки
Высокое разрежение (>330 мм рт. ст.)	Черный выхлоп, нагар на свече	Аккуратно закручивать винт по часовой стрелке
Колебания стрелки	Плавающие обороты	Проверить герметичность соединений

После достижения стабильных показателей дайте двигателю поработать 3 минуты, затем повторите замеры. При расхождении результатов более 5% выполните калибровку повторно. Установите пластиковую заглушку на регулировочный винт для защиты от случайного смещения.

Обслуживание тормозного цилиндра и прокачка

Регулярная проверка тормозного цилиндра критична для безопасности. Признаки неисправности: подтекание жидкости, снижение эффективности торможения, заедание рычага. Осмотрите корпус на трещины, проверьте пыльник на целостность.

Подготовьте инструменты: тормозную жидкость DOT 3/4, прозрачный шланг, емкость для слива, ключи (обычно 8-10 мм), шприц. Зафиксируйте скутер на подставке, снимите пластиковую облицовку для доступа к узлу.

Этапы обслуживания и прокачки

1. Демонтаж цилиндра: Отсоедините тормозной шланг (подставьте емкость), открутите крепежные болты. Аккуратно снимите узел, избегая перегибов шланга.
2. Разборка и чистка: Извлеките поршень, проверьте зеркало цилиндра на царапины. Промойте детали чистой тормозной жидкостью. Замените манжеты при износе или деформации.
3. Сборка и установка: Смажьте новые уплотнения жидкостью, соберите узел. Закрутите крепеж с моментом 15-20 Н∙м. Подсоедините шланг, затяните фитинг.

Прокачка системы: Наденьте шланг на штуцер прокачки, второй конец опустите в емкость с жидкостью. Последовательно выполняйте:

Действие	Контроль
Откройте штуцер на ½ оборота	Нажмите рычаг до упора
Дождитесь выхода пузырьков	Зафиксируйте рычаг в сжатом положении
Закройте штуцер	Плавно отпустите рычаг

Повторяйте до прекращения пузырьков. Долейте жидкость в бачок до метки «MAX». Проверьте ход рычага – должен быть упругим без провалов.

Замена колодок дисковых/барабанных тормозов

Для замены передних дисковых колодок Honda Dio потребуется снять тормозной суппорт. Открутите крепежные болты суппорта шестигранным ключом, аккуратно снимите его с диска. Извлеките изношенные колодки, обращая внимание на их расположение. Установите новые колодки, предварительно протерев направляющие суппорта и смазав их высокотемпературной смазкой. Несколько раз нажмите на ручку тормоза для прижатия колодок к диску.

Задние барабанные колодки меняются через снятие тормозного барабана. Снимите колесо, затем демонтируйте барабан (иногда требуется легкое постукивание резиновым молотком). Отсоедините стягивающие пружины колодок специальным инструментом или плоскогубцами. Установите новые колодки, точно повторив расположение пружин и тросика. Соберите узел в обратном порядке, отрегулируйте свободный ход тормозной ручки.

Ключевые моменты

• Диагностика износа: Колодки подлежат замене при толщине фрикционного слоя менее 1.5 мм или наличии глубоких борозд.
• Подбор аналогов: Используйте оригинальные колодки Honda (код 06435-GY6-305) или проверенные аналоги (Nissin, NK).
• Обкатка: После заменки избегайте резкого торможения первые 50 км для притирки поверхностей.

Тип тормоза	Инструмент	Типовая сложность
Дисковый (передний)	Шестигранник 8 мм, съемник стопорных колец	Средняя
Барабанный (задний)	Головка на 17 мм, плоскогубцы, молоток резиновый	Низкая

Внимание: При замене дисковых колодок не допускайте попадания масла на фрикционные поверхности. Проверяйте состояние тормозного диска/барабана – при биении или глубоких царапинах требуется проточка или замена.

Неисправности электроники: генератор, регулятор

Генератор и регулятор напряжения – ключевые элементы электросистемы Honda Dio, обеспечивающие заряд аккумулятора и стабильное питание потребителей. Выход из строя этих узлов парализует работу скутера: пропадает искрообразование, глохнет двигатель, тускнеет свет.

Диагностика начинается с проверки напряжения на клеммах АКБ при работающем моторе (норма: 13.5–14.8 В). Отклонения указывают на проблемы в цепи заряда. Частые причины – окисление контактов, перегорание обмоток или естественный износ компонентов после длительной эксплуатации.

Типовые поломки и решения

Неисправности генератора:

• Обрыв/короткое замыкание обмотки статора – проверка мультиметром (сопротивление между выводами: 0.1–1.0 Ом)
• Пробой проводов на массу – замена поврежденной проводки
• Разрушение магнитов ротора – замена маховика

Проблемы с регулятором-выпрямителем:

• Перезаряд АКБ (свыше 15 В) – тестирование диодного моста, замена регулятора
• Недостаточный заряд (менее 13 В) – проверка входного напряжения с генератора
• Перегрев корпуса – очистка радиатора, контроль контактов

Симптом	Вероятная причина	Действия
АКБ быстро разряжается	Сгорел диодный мост регулятора	Замена регулятора-выпрямителя
Лампы перегорают	Регулятор не ограничивает напряжение	Проверка выходного напряжения, замена узла
Скутер не заводится от электростартера	Обрыв обмотки генератора	Замер сопротивления статора, перемотка/замена

Устранение гула подшипников ступицы колеса на Honda Dio

Гул при движении, усиливающийся на поворотах или при изменении нагрузки на колесо, сигнализирует о критическом износе ступичных подшипников. Игнорирование проблемы приводит к заклиниванию колеса, разрушению ступицы и аварийным ситуациям. Требуется незамедлительная диагностика и замена комплекта подшипников с обеих сторон оси.

Для работы подготовьте: новый комплект подшипников (номера 91052-GN8-003/91053-GN8-003), съемник стопорных колец, молоток, выколотку из мягкого металла, дрель со сверлом 3-4 мм (при необходимости), смазку Литол-24, ветошь. Обязательно замените оба подшипника на одной оси даже при выходе из строя одного – ресурс парного узла снижается пропорционально.

Последовательность замены подшипников ступицы

1. Демонтаж колеса: снимите пластиковый колпак ступицы, открутите гайку оси торцевым ключом 14 мм. Выбейте ось молотком через медную выколотку, извлеките колесо.
2. Разборка ступицы: удалите стопорное кольцо съемником. Выбейте старые подшипники, поочередно ударяя выколоткой по внутренней обойме через проставку. При закисании высверлите часть сепаратора сверлом 3-4 мм для снижения натяга.
3. Подготовка посадочных мест: очистите полость ступицы от грязи, остатков смазки и металлической стружки. Промойте керосином, просушите сжатым воздухом. Проверьте отсутствие задиров и выработки.
4. Установка новых подшипников: заполните полость ступицы смазкой на ⅓. Нанесите Литол-24 на внешнюю обойму подшипника. Запрессуйте детали ударами молотка через оправку, равномерно распределяя усилие по наружному кольцу.
5. Сборка: установите стопорное кольцо в канавку ступицы. Набейте смазку в межподшипниковое пространство. Соберите узел в обратной последовательности, затяните гайку оси с моментом 45-55 Н∙м.

Контроль качества: после сборки прокрутите колесо рукой – вращение должно быть плавным, без заеданий и люфта. Проведите тест-драйв на малой скорости, исключая посторонние шумы. При появлении вибрации или неравномерного хода проверьте соосность установки подшипников.

Критичные ошибки	Последствия
Загрязнение посадочных мест	Ускоренный износ нового подшипника
Удар молотком по телу подшипника	Разрушение сепаратора, деформация дорожек качения
Перетяжка гайки оси	Перегрев подшипника, заклинивание
Использование б/у стопорного кольца	Самопроизвольная разборка ступицы

Ремонт дифференциала заднего редуктора Honda Dio

Диагностика неисправности дифференциала начинается с выявления симптомов: гул или стук при движении, вибрация на скорости, утечка масла из редуктора. Обязательно проверьте уровень и состояние трансмиссионного масла – металлическая стружка на сливной пробке указывает на износ шестерен или подшипников.

Перед разборкой очистите корпус редуктора от грязи. Демонтируйте колесо, тормозной барабан и полуоси. Открутите крепежные болты, аккуратно снимите крышку редуктора – избегайте повреждения прокладки. Извлеките дифференциал в сборе с ведущей шестерней.

Разборка и замена компонентов

Зажмите узел в тисках через мягкие накладки. Последовательно выполните:

1. Снятие стопорного кольца с оси сателлитов
2. Извлечение крестовины с сателлитами
3. Демонтаж ведущей шестерни (требуется спецключ)
4. Выпрессовку подшипников съемником

Основные заменяемые элементы:

• Изношенные подшипники (частая причина шума)
• Сателлиты и шестерни полуосей с выработкой зубьев
• Деформированную крестовину
• Сальники и уплотнительные кольца

Сборку проводите в обратной последовательности с соблюдением моментов затяжки:

Компонент	Момент затяжки (Нм)
Болты крышки редуктора	12-15
Гайка ведущей шестерни	60-80
Ступица колеса	50-60

После сборки заполните редуктор маслом класса JASO MA2 (объем 90-110 мл). Проверьте работу дифференциала на подставке: вращение должно быть плавным без заеданий. Первые 50 км избегайте максимальных нагрузок для притирки деталей.

Техобслуживание сцепления: плавность хода

Плавность хода скутера Honda Dio напрямую зависит от состояния центробежного сцепления в вариаторе. Основные проблемы – рывки при старте, вибрации на малых оборотах или пробуксовка – чаще всего вызваны загрязнением, износом трущихся поверхностей или усталостью пружин. Регулярная диагностика и чистка узла предотвращают эти неисправности.

Критически важно контролировать состояние ведущего («колокола») и ведомого («буксы») барабанов сцепления. Задиры, глубокие борозды или неравномерный износ их рабочих поверхностей нарушают контакт колодок, приводя к рывкам. Также проверяется целостность пружин грузиков и возвратных пружин колодок – их ослабление или поломка напрямую влияют на четкость срабатывания.

Этапы обслуживания сцепления

1. Демонтаж: Снимите кожух вариатора, затем открутите гайку ведущего шкива (требуется ударный гайковерт). Аккуратно снимите весь узел вариатора и сцепления.
2. Чистка: Тщательно удалите металлическую пыль и грязь с колодок, внутренней поверхности «колокола» и пружин сжатым воздухом и чистой ветошью. Не используйте масло или агрессивные растворители!
3. Дефектовка:
• Колодки: Замерьте остаточную толщину накладок. Сильный износ (менее 1-2 мм) или отслоение требуют замены комплекта.
• Барабаны: Осмотрите внутреннюю часть «колокола» и внешнюю «буксы». Глубокие задиры или буртики по краям – признак износа. При сильных повреждениях детали меняют.
• Пружины: Убедитесь в отсутствии трещин, деформации или потери упругости. Сравните длину пружин с новыми.
4. Замена компонентов: Установите новые колодки (всегда комплектом!), изношенный «колокол»/«буксу» или ослабшие/сломанные пружины.
5. Сборка и регулировка: Соберите узел в обратном порядке. Убедитесь в свободном перемещении колодок на осях и отсутствии затираний. Критически важно правильно затянуть гайку ведущего шкива с рекомендованным моментом.

Для продления ресурса сцепления избегайте агрессивных стартов с пробуксовкой и регулярно (хотя бы раз в сезон или каждые 3000-5000 км) проводите визуальный осмотр и чистку узла, даже при отсутствии явных проблем. Использование качественных оригинальных или проверенных аналоговых запчастей гарантирует плавную и предсказуемую работу трансмиссии Dio.

Замена охлаждающей жидкости (для моделей с водяным охлаждением)

Процедура замены охлаждающей жидкости на Honda Dio с водяным охлаждением требует осторожности и соблюдения последовательности действий. Регулярная замена (рекомендуется каждые 2 года или 20 000 км) предотвращает перегрев двигателя, коррозию системы и обеспечивает эффективный теплоотвод.

Перед началом работ убедитесь, что двигатель полностью остыл. Подготовьте необходимые материалы: новую охлаждающую жидкость (тосол или антифриз, рекомендованный производителем, обычно зеленого или синего цвета), дистиллированную воду (если требуется разбавление согласно инструкции к антифризу), чистую емкость для слива старой жидкости, воронку, ветошь и защитные перчатки.

Последовательность работ

Слив старой жидкости:

1. Снимите пластиковую облицовку скутера для доступа к радиатору и двигателю.
2. Поставьте емкость под сливную пробку радиатора (обычно расположена в нижней части радиатора).
3. Аккуратно открутите сливную пробку радиатора ключом соответствующего размера.
4. Дайте старой жидкости полностью стечь в емкость.
5. Найдите сливную пробку на блоке цилиндров двигателя (часто под карбюратором или впускным коллектором) и повторите процедуру слива.

Промывка системы (при необходимости):

• Если слитая жидкость содержит ржавчину, масло или сильные отложения, систему нужно промыть.
• Закройте все сливные пробки, залейте дистиллированную воду или специальную промывочную жидкость до верха горловины расширительного бачка.
• Запустите двигатель на 5-10 минут (контролируя температуру!), затем полностью остудите его и слейте промывочную жидкость аналогично старой охлаждающей.
• Повторяйте промывку чистой водой, пока сливаемая жидкость не станет прозрачной.

Заправка новой жидкостью:

1. Надежно закрутите сливные пробки радиатора и блока цилиндров.
2. Через воронку медленно заливайте новую охлаждающую жидкость в расширительный бачок до уровня между отметками "MIN" и "MAX".
3. Запустите двигатель на 2-3 минуты без крышки бачка (для выхода воздушных пробок).
4. Заглушите двигатель, дайте ему остыть 10-15 минут.
5. Долейте жидкость до уровня "MAX". Повторите цикл "прогрев-остывание-долив" при необходимости, пока уровень не стабилизируется.
6. Плотно закрутите крышку расширительного бачка.

Важные замечания:

• Никогда не открывайте крышку расширительного бачка или радиатора на горячем двигателе! Это может привести к выбросу кипятка под давлением.
• Утилизируйте старую охлаждающую жидкость экологично (сдавайте в спецпункты). Она токсична.
• После замены проверьте все соединения на предмет подтеков в первые дни эксплуатации.

Регулировка тросиков газа и сцепления

Правильная регулировка тросиков обеспечивает точную реакцию на ручку газа и корректную работу автоматического сцепления. Люфт ручки должен составлять 1-3 мм, а полный ход – не доходить до упора на 2-3 мм. Проверьте свободный ход тросика сцепления на выходе из картера: допустимый зазор – 1-2 мм.

Износ или деформация тросиков приводят к рывкам при разгоне, затрудненному возврату дросселя, проскальзыванию сцепления. Регулярно очищайте рубашки от грязи и смазывайте тросики графитовой смазкой. Замените элементы при обрыве нитей, заедании или повреждении оплетки.

Этапы регулировки

1. Тросик газа:
• Ослабьте контргайку на манипуляторе возле карбюратора
• Вращайте регулировочную гайку для изменения натяжения
• Добейтесь плавного открытия/закрытия дросселя без задержек
2. Тросик сцепления:
• Найдите регулировочный узел на левой стороне картера
• Ослабьте контргайку, вращайте корпус регулятора
• Проверьте зазор щупом 1.5 мм между грузиками и корпусом сцепления

Контроль после настройки: Запустите двигатель, проверьте плавность набора оборотов без провалов. При движении под нагрузкой сцепление не должно буксовать или резко схватывать. Если слышен стук в зоне вариатора – увеличьте зазор тросика сцепления.

Проблема	Причина	Решение
Двигатель глохнет при резком сбросе газа	Слишком мало люфта тросика акселератора	Увеличить свободный ход ручки
Пробуксовка при разгоне в гору	Перетянут тросик сцепления	Увеличить зазор на 0.5-1 мм
Вибрация на старте	Неполное включение сцепления	Проверить целостность троса, уменьшить зазор

Важно: После замены тросиков дайте 10-15 км пробега для приработки, после чего выполните повторную регулировку. Используйте только оригинальные комплектующие Honda или аналоги с тефлоновым покрытием.

Диагностика датчиков инжекторных версий

Правильная работа инжекторной системы Honda Dio зависит от корректных показаний датчиков. Основные сенсоры, требующие регулярной проверки: датчик положения коленвала (ДПКВ), датчик температуры охлаждающей жидкости (ДТОЖ), датчик положения дроссельной заслонки (ДПДЗ) и датчик кислорода (лямбда-зонд). Их неисправности вызывают плавающие обороты, повышенный расход топлива или полную остановку двигателя.

Диагностика выполняется поэтапно: сначала считываются коды ошибок через диагностический разъем OBD2 с помощью сканера, затем проверяются параметры датчиков в реальном времени. Отсутствие сигнала или выход значений за допустимые пределы указывают на проблему. Далее проводится физическая проверка цепей питания, "массы" и целостности проводки мультиметром.

Методы проверки ключевых датчиков

ДПКВ: Измеряется сопротивление катушки (обычно 100-500 Ом) и зазор до задающего диска (0.5-1.5 мм). Обрыв или межвитковое замыкание требуют замены.

ДТОЖ: Проверяется изменение сопротивления при нагреве. Например, при +20°C сопротивление ≈2.5 кОм, при +80°C ≈300 Ом. Отклонения указывают на неисправность.

ДПДЗ: Тестируется плавность роста напряжения на выходе при открытии заслонки (0.5-4.5В). Скачки или "провалы" сигнала – признак износа.

Кислородный датчик: Анализируется скорость переключения сигнала (0.1-0.9В) на прогретом двигателе. Медленная реакция или постоянное напряжение свидетельствуют о неполадке.

Датчик	Типичные неисправности	Последствия для двигателя
ДПКВ	Обрыв катушки, загрязнение	Двигатель не запускается
ДТОЖ	Нарушение калибровки	Переобогащение смеси, трудный запуск
ДПДЗ	Износ резистивного слоя	Рывки при разгоне, повышенные холостые обороты
Лямбда-зонд	Загрязнение электродов, потеря чувствительности	Высокий расход топлива, ошибки по смеси

Важные рекомендации:

• Перед проверкой датчиков убедитесь в отсутствии повреждений проводки и надежности контактов
• Используйте заводские допуски сопротивлений и напряжений из сервис-мануала Honda Dio
• При замене датчиков отключайте аккумулятор для сброса адаптаций ЭБУ

График замены ремня ГРМ (для 4Т-моделей)

Своевременная замена ремня ГРМ критична для двигателей Honda Dio 4Т. Обрыв или проскальзывание ремня приводит к удару клапанов о поршень, что влечёт за собой дорогостоящий ремонт ГБЦ и цилиндропоршневой группы.

Производитель Honda рекомендует менять ремень ГРМ через каждые 24 000 км пробега для стандартных 4Т-моделей Dio. Однако интервал может сокращаться до 15 000–18 000 км при эксплуатации в экстремальных условиях.

Факторы, влияющие на ресурс ремня

• Стиль езды: резкие старты и постоянные высокие нагрузки
• Температурные условия: жаркий климат или зимняя эксплуатация
• Пыль и грязь: попадание абразивных частиц в кожух ГРМ
• Качество запчастей: использование неоригинальных комплектующих

Пробег (км)	Действие
12 000	Визуальный осмотр на трещины и расслоение
24 000	Обязательная замена ремня и роликов
Каждые 5 лет	Замена независимо от пробега (старение резины)

При замене всегда устанавливайте новый натяжной ролик и сальник коленвала. Игнорирование этих правил повышает риск преждевременного выхода из строя ременного привода.

Фото тюнинга японских street custom проектов

Японские street custom проекты Honda Dio выделяются радикальными визуальными трансформациями: агрессивный стайлинг часто включает удлиненные вилки, заниженную посадку, массивные колеса с низкопрофильной резиной и кастомные обтекатели из стеклопластика. В цветовых решениях доминируют глубокие металлики, матовые черные тона или контрастные комбинации с яркими акцентами на раме, дисках или элементах подвески.

Детализация играет ключевую роль – на фото хорошо заметны руль в стиле "клипоны", миниатюрные зеркала-пули, нестандартные фары с LED-оптикой и полностью переработанная задняя часть с интегрированными стоп-сигналами. Часто демонстрируются техники "shakotan" с экстремальным отрицательным наклоном вилки и установкой колес большего диаметра, требующей серьезной модификации пластика.

Характерные элементы в тюнинг-проектах

• Рама: усиленные конструкции с закладными для жесткости или стильные пространственные каркасы
• Подвеска: гидравлические или пневматические системы регулировки клиренса
• Двигатель: 70-90cc с визуальным акцентом через кастомные крышки ГБЦ и воздухозаборники
• Эстетика: гравировка деталей, контрастная строчка на сиденьях, неоновые подсветки днища

Стиль	Особенности	Материалы
Bosozoku	Высокие "рога" руля, экстремальные обтекатели	Карбон, стеклопластик
Minimal	Лаконичные формы, скрытая проводка	Анодированный алюминий
Rat look	Искусственное состаривание, оголенные узлы	Патина, неокрашенный металл

Сравнительные фото Af18 vs Af27 серии

Серия AF18 (1988-1990) отличается характерным угловатым дизайном: прямоугольная передняя фара, квадратные стоп-сигналы, массивные пластиковые панели с резкими гранями. На фото явно видны плоские поверхности капота и вертикальные линии кузова, придающие модели "рубленый" вид. Панель приборов простая, без изогнутых элементов.

Серия AF27 (1990-1993) демонстрирует эволюцию стиля: округлые формы фар, изогнутые стоп-сигналы, плавные переходы пластика. На снимках заметны обтекаемый капот, скошенные линии облицовки, аэродинамические элементы. Приборная панель имеет волнообразный дизайн с интегрированными повторителями указателей поворота.

Основные визуальные отличия

Элемент	AF18	AF27
Передняя фара	Прямоугольная, отдельный блок	Овальная, интегрирована в облицовку
Стоп-сигналы	Квадратные, угловатые	Трапециевидные/каплевидные
Линии кузова	Вертикальные, рубленые	Диагональные, обтекаемые
Панель приборов	Плоская, прямоугольные индикаторы	Изогнутая, округлые элементы
Декоративные вставки	Минимальные, геометрические	Волнистые, спортивные

Фотогалерея типичных проблем кузова: трещины, коррозия

Владельцы Honda Dio часто сталкиваются с характерными дефектами пластиковых панелей и металлических элементов, вызванными возрастом, механическими повреждениями или агрессивной средой эксплуатации.

Фотоматериалы ниже наглядно демонстрируют распространённые виды повреждений для оперативной диагностики и планирования ремонта.

Распространённые дефекты

• Трещины на пластике:
  • Зоны крепления зеркал и фар
  • Нижние кромки переднего щитка (в районе подножек)
  • Основания рулевой стойки
• Коррозия металла:
  • Каркас под сиденьем (особенно в местах крепления)
  • Рамка номерного знака
  • Кронштейны крепления обвесов

Тип проблемы	Критичные зоны	Последствия без ремонта
Сквозные трещины	Передний кожух, полы	Разлом панелей, попадание грязи в отсеки
Отслоение краски + ржавчина	Металлический каркас, крепления	Потеря прочности, разрушение соединений
Деформация пластика	Боковины, кожух руля	Неплотное прилегание деталей, вибрации

Важно: Регулярный осмотр указанных зон позволяет выявить дефекты на ранней стадии, предотвратив дорогостоящий ремонт. Особое внимание уделяйте стыкам пластика и скрытым полостям кузова.

Иллюстрированное руководство по разборке пластика

Разборка пластиковых панелей Honda Dio требует аккуратности и знания расположения креплений. Большинство элементов фиксируется комбинацией саморезов, пластиковых клипс и фиксаторов типа «ласточкин хвост». Перед началом работ подготовьте чистую рабочую зону для складирования снятых деталей.

Обязательно сфотографируйте ключевые узлы крепления до демонтажа – это упростит сборку. Особое внимание уделите зонам возле рулевой колонки, под сиденьем и в районе ножных щитков, где расположены наиболее хрупкие защёлки. Используйте только подходящий инструмент во избежание повреждения пластика.

Порядок демонтажа основных элементов

1. Нижние панели (подножки):
   1. Выкрутите 4 самореза по краям подножек (2 с каждой стороны)
   2. Отщёлкните передние клипсы, потянув панель вниз и на себя
   3. Снимите заднюю часть, освободив фиксаторы из-под порогов
2. Передний щиток:
   1. Снимите декоративную заглушку над фарой
   2. Открутите 2 винта за заглушкой и 3 винта под рулём
   3. Отсоедините разъёмы поворотников (при наличии)
   4. Потяните щиток вперёд, освобождая боковые язычки
3. Боковые панели:
   1. Снимите резиновые заглушки в районе сиденья
   2. Выкрутите скрытые винты под заглушками
   3. Подденьте монтажной лопаткой заднюю часть панели
   4. Сдвиньте элемент вперёд, освобождая фиксаторы

Тип крепления	Инструмент для демонтажа	Критические зоны
Саморезы с потайной головкой	Крестообразная отвертка PH2	Крепление щитка к рулевой колонке
Пластиковые клипсы	Монтажная лопатка 5 мм	Стык подножек и центрального кожуха
Фиксаторы «ласточкин хвост»	Плоская отвертка с изолентой на жале	Соединение боковин с хвостовой частью

Важные предупреждения:

• Не прилагайте избыточное усилие при отсоединении панелей – при заклинивании проверьте наличие незамеченных винтов
• Зимой пластик становится хрупким – прогрейте элементы феном (50-60°C) перед демонтажем
• При замене клипс используйте оригинальные запчасти (тип клипс отличается для передних и задних панелей)

Визуальные отличия оригинальных запчастей от аналогов

Оригинальные детали Honda Dio всегда содержат логотип "Honda" или "HM Mark", нанесенный лазерной гравировкой, тиснением или несмываемой краской. Шрифт и расположение брендинга строго унифицированы – нечеткие буквы, смещенные надписи или отсутствие логотипа явно указывают на подделку. Упаковка оригиналов выполнена в фирменных цветах (бело-красная гамма), с четкой полиграфией, QR-кодами и голографическими наклейками, содержащими уникальный серийный номер для проверки подлинности.

Качество литья и обработки поверхностей – ключевой индикатор: оригиналы не имеют заусенцев, неровностей швов или перекосов. Цвет металлических деталей (например, тормозных дисков, пружин) отличается специфическим оттенком анодирования или покрытия, который сложно воспроизвести кустарно. Резиновые компоненты (манжеты, сальники) у аналогов часто имеют химический запах, излишнюю маслянистость или несоответствующий оригиналу оттенок черного.

Конкретные признаки для распространенных запчастей

• Свечи зажигания: Надпись "NGK" (для оригинальных поставок) нанесена лазером, боковой электрод имеет фирменную насечку. Аналоги часто имеют штампованную маркировку с размытыми границами.
• Тормозные колодки: Оригинальные содержат выдавленный номер детали на металлической спинке и имеют специфический состав фрикционного материала (часто с цветными вкраплениями). Аналоги отличаются однородным серым цветом накладки.
• Фильтры (воздушный/масляный): Упругая резина уплотнения оригиналов не дубеет на морозе, а фильтрующий материал имеет многослойную структуру и фирменную перфорацию. У аналогов резина жесткая, а гармошка фильтра деформируется при легком нажатии.

Деталь	Оригинал	Аналог
Пластиковая облицовка	Идентичный цвет и текстура заводскому пластику, маркировка артикула внутри	Оттенок отличается, поверхность "мыльная" или глянцевая, отсутствие штампов
Подшипники	Четкая лазерная гравировка номера и бренда (NTN/KOYO), плавный ход	Штамповка номера (иногда с заусенцами), шум при вращении
Ремень ГРМ	Тканевая основа с диагональным плетением, номер детали выткан с изнанки	Однородная резиновая поверхность, маркировка напечатана краской (стирается)

Важно: На электронных компонентах (датчики, катушка зажигания) оригиналы имеют заводскую пайку без подтеков припоя и маркировку чипов. Контрафакт часто отличается неаккуратными соединениями и отсутствием защитного лака на плате. При визуальном осмотре крепежных болтов обратите внимание на класс прочности (цифры на головке) и качество шлица – у аналогов шлиц "слизан" или не соответствует стандарту.

Фото вариантов окраски с завода

Honda Dio поставлялся на рынок в широкой гамме заводских расцветок, которые менялись в зависимости от года выпуска и региона продаж. Фирменные цвета подчеркивали спортивный характер скутера и его узнаваемый дизайн, сочетая классические оттенки с яркими акцентами.

На официальных фотографиях видно, что производитель использовал как однотонные решения (белый, красный, черный, синий), так и двухцветные комбинации с контрастными линиями на боковых панелях. Особой популярностью пользовались динамичные варианты с геометрическими принтами и градиентами.

Типовые заводские расцветки

• Классические монохромы: Глянцевый рубин, жемчужный снежно-белый, глубокий минерал-синий.
• Спортивные комбинации: Комбинации чёрного с оранжевыми/жёлтыми вставками, серебристый + синие граффити.
• Ограниченные серии: Камуфляжные принты, неоново-зелёный с чёрным, матовый графит.

Поколение	Характерные цвета	Особенности
AF-18/27 (90-е)	Аквамарин, вишнёвый, ярко-жёлтый	Перламутровые основы, контрастные наклейки
AF-34/35 (2000-е)	Металлик-бордо, тёмно-серый, салатовый	Угловатые графические элементы на панелях
SF/SE (современные)	Матовая лава, сияющий красный, индиго	Минималистичные логотипы, глянцевые полосы

На фото чётко видно фирменное нанесение логотипов Honda на переднем щитке и под сиденьем. Каждый цветовой пакет включал окрашенные в тон корпуса зеркал, спицованные колёса и пластиковые элементы интерьера.

Основные органы управления: приборная панель

Приборная панель Honda Dio расположена на рулевой колонке перед водителем, обеспечивая быстрый доступ к ключевой информации и функциям управления. Она отличается компактностью и интуитивно понятной компоновкой элементов, характерной для этого класса скутеров.

Основные компоненты панели включают контрольные приборы, индикаторы состояния систем и органы управления. Их расположение позволяет отслеживать параметры движения и активировать необходимые функции без отвлечения от дороги.

Ключевые элементы панели управления

• Спидометр: Аналоговый или цифровой (в зависимости от года выпуска) указатель скорости движения.
• Одометр: Механический или электронный счётчик общего пробега скутера, часто совмещённый с трипом (счётчиком суточного пробега).
• Контрольные лампы:
  • Уровень топлива: Индикатор резерва бензина (загорается при низком уровне).
  • Заряд аккумулятора: Сигнализирует о неисправности генератора или разряде АКБ.
  • Указатели поворотов: Мигающие стрелки (левый/правый).
  • Дальний свет: Синий пиктограмма при включении.
• Замок зажигания: Центральный узел с положениями:
  1. OFF - полное отключение
  2. ON - включение системы
  3. LOCK - блокировка руля

Орган управления	Расположение	Функция
Кнопка стартера	Правая рукоятка	Запуск двигателя (при нажатом тормозе)
Переключатель света	Левая рукоятка	Габариты/ближний/дальний свет
Клаксон	Левая рукоятка	Звуковой сигнал
Выключатель поворотов	Левая рукоятка	Активация указателей поворота

Отказ индикаторов (особенно лампы зарядки или уровня топлива) требует немедленной диагностики электропроводки или датчиков. Регулярная проверка исправности всех элементов приборной панели критична для безопасной эксплуатации скутера.

Устройство ключевых узлов в инфографике

Инфографика визуализирует ключевые технические компоненты скутера Honda Dio, упрощая понимание их взаимодействия. На схеме выделяются двигатель, трансмиссия, ходовая часть, тормозная система и электрооборудование с указанием критичных точек обслуживания.

Каждый узел сопровождается техническими метками: рабочие объемы, типы креплений, спецификации жидкостей и типоразмеры расходников. Графика демонстрирует расположение элементов относительно рамы и взаимосвязи между системами для диагностики неисправностей.

Основные узлы и их функции

Узел	Составные части	Эксплуатационные параметры
Двигатель (4Т)	Цилиндропоршневая группа, карбюратор/инжектор, система охлаждения	Объем: 49-110 см³, мощность 3.5-7.8 л.с., ресурс до 20 000 км
Трансмиссия CVT	Вариатор, ведущий/ведомый шкивы, ремень, сцепление	Ремень: длина 669-735 мм, ресурс 8 000 км
Подвеска	Телескопическая вилка (перед), моноамортизатор (зад)	Ход амортизаторов: 65-80 мм, давление шин 1.8-2.0 атм
Тормоза	Барабанные механизмы / дисковый гидропривод (перед)	Диаметр диска: 180-220 мм, износ колодок 1.0 мм

Критические точки контроля:

• Регулировка клапанов: каждые 2 000 км
• Замена масла в редукторе: 5 000 км
• Диагностика датчиков: температура, кислород, коленвала

Список источников

При подготовке материалов использовались специализированные технические ресурсы, документация производителя и экспертные сообщества, посвящённые мототехнике. Это обеспечивает достоверность информации о характеристиках, тюнинге и ремонте модели.

Источники включают официальные данные, руководства по обслуживанию, тематические форумы владельцев и профильные издания. Ниже представлен перечень использованных материалов для глубокого изучения темы.

Ключевые материалы

• Официальное руководство по эксплуатации и обслуживанию Honda Dio
• Каталоги запчастей и технические бюллетени Honda Motor Co
• Специализированные форумы: обсуждения тюнинга двигателя AF18/AF27, трансмиссии и подвески
• Профессиональные мастер-классы по ремонту карбюраторов и электронных систем Dio
• Тесты динамических характеристик в мотоизданиях (сравнение модификаций)
• Фотоархивы заводских комплектаций и пользовательских тюнинг-проектов
• Видеоинструкции по разборке/сборке двигателя и замене ремня вариатора
• Обзоры рынка тюнинг-аксессуаров: выхлопные системы, спортивные вариаторы
• Анализ типовых неисправностей системы зажигания CDI и их диагностика

Видео: Honda dio мопед-скутер не набирает обороты. Решение!!


• Спидометр - что он измеряет и зачем нужен в автомобиле

• Porsche Cayenne - размеры, технические данные, мнения владельцев

• Стук в рулевой колонке - почему возникает и как убрать
