Инструкция к автосигнализации Pantera SLK-625RS

Статья обновлена: 04.08.2025

Современные требования к безопасности автомобиля делают выбор качественной сигнализации критически важным решением.

Комплект Pantera SLK-625RS сочетает надежную защиту от угона с расширенным функционалом для комфортной эксплуатации.

Данная инструкция детально разъясняет установку, настройку и управление всеми возможностями системы для эффективного использования вашего охранного комплекса.

Технические характеристики системы

Система Pantera SLK-625RS оснащена двусторонней связью с брелоком Range Hopper на частоте 868 МГц, обеспечивающей дальность оповещения до 2000 метров на открытой местности. Модуль поддерживает подключение 6-ти брелоков и обладает каналом с шифрованием динамического кода для предотвращения сканирования сигнала.

Конструкция включает 10 программируемых зон охраны с раздельным режимом мониторинга, интегрированный иммобилайзер с поддержкой меток RFID и цифровые CAN/LIN-интерфейсы для адаптации к электронике автомобиля. Защитный алгоритм противостоит радиопомехам и глушению сигнала за счет генерации ложных команд.

Детализированные параметры

• Питание: 9–18 В, ток потребления в режиме ожидания: ≤23 мА
• Температурный диапазон: от −40°C до +85°C
• Реле управления: 4 силовых реле (30А) + 1 дополнительное мультифункциональное
• Датчики:
  • Встроенный 3D-акселерометр (удар/наклон/движение)
  • Аналоговый концевик капота/багажника
• Индикация:

  Светодиодный статус	2-цветный RGB (статус/ошибки)
  Звуковая	125 дБ сирена с автоподзарядкой

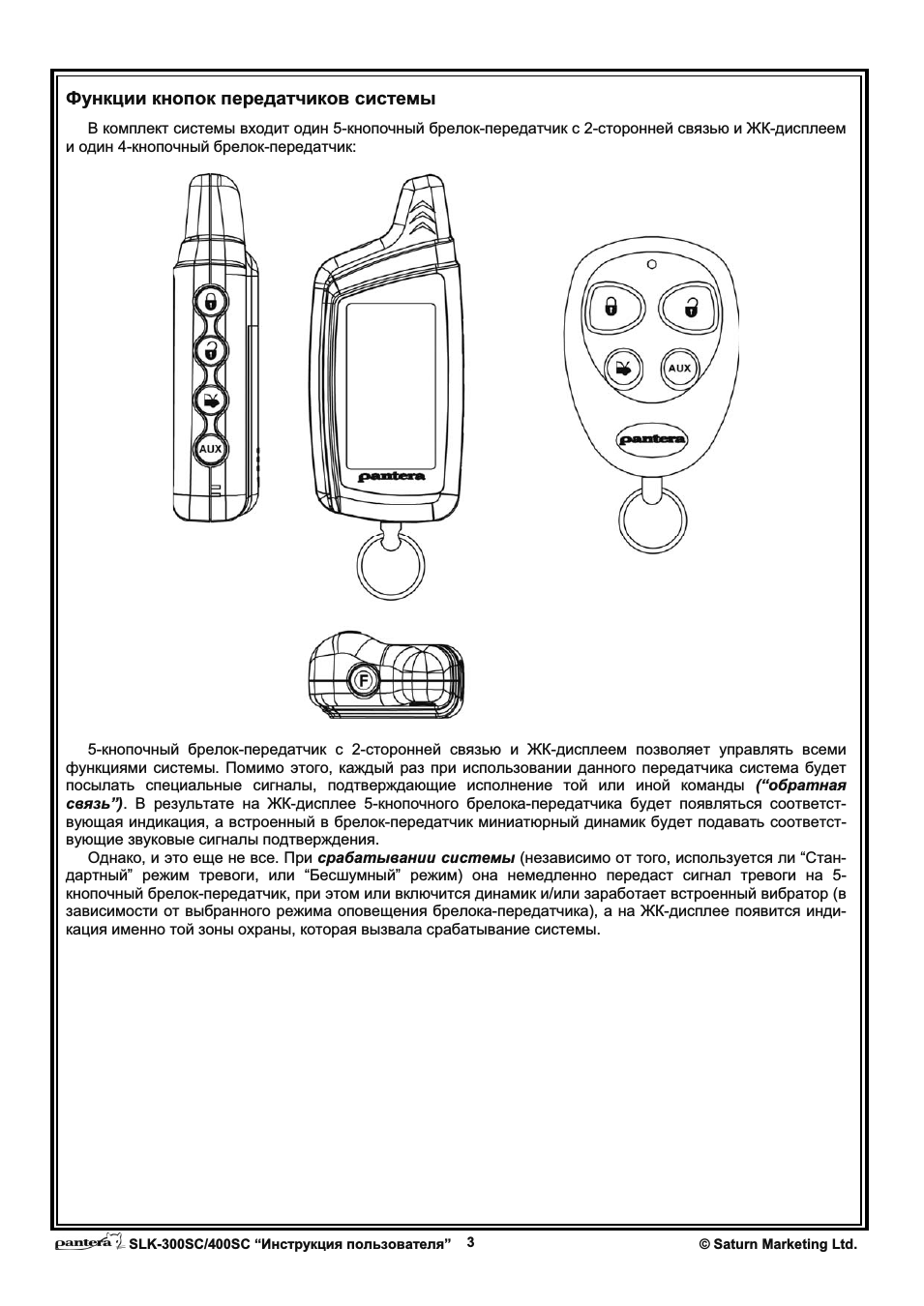

Назначение кнопок брелока

Основная круглая кнопка (часто с логотипом Pantera или замком) предназначена для постановки на охрану (запирания) и снятия с охраны (отпирания) автомобиля. Кратковременное нажатие на эту кнопку активирует режим охраны: закрываются замки дверей (если подключены центральные замки), включается режим пассивной или активной защиты (в зависимости от программы) и световая индикация подтверждает постановку. Удержание этой кнопки в течение нескольких секунд активирует бесшумную (тихую) постановку на охрану без значка или тонированных сигналов световой индикации при постановке.

Круглая желтая кнопка с символом динамика (клаксона) используется для ручного вызова функций сигнализации и сигнала автомобиля на расстоянии. Кратковременное нажатие включает функцию поиска автомобиля подачей тонированного звукового сигнала и световой индикации фар (подмигивание). Длинное нажатие этой кнопки активирует режим паники или чрезвычайной тревоги (термическим громким звуковым сигналом непрерывно в течение нескольких секунд или минут для привлечения внимания). Четко выраженная отдельная кнопка тревоги (обычно веретенообразная) необходима для экстренной сигнализации нажатием для активации режима ручной паники выдачей световых сигналов и непрерывного термального звукового сигнала автомобиля.

Кнопки и их функции

Кнопка брелока	Краткое нажатие	Длинное нажатие (удержание)
Основная (Красная круглая, с логотипом)	Постановка/Снятие с охраны	Бесшумная постановка на охрану
Желтая круглая (Клаксон)	Поиск автомобиля (подсвет, звук)	Сигнал тревоги ("Паника")
Кнопка Тревоги (Отдельная, веретенообразная)	Активация сигнала тревоги ("Паника", звук и свет)

Дополнительной важной функциональностью основной кнопки брелока является удаленный запуск двигателя или предпусковой подогревателя с дальнего расстояния при сочетании последовательных команд постановки/снятия охраны большого ручного воздействия правильно активирует функцию автозапуска установке сигнализации.

Кнопка тревоги при активации термальным сигналом направления движения служит активации функции ручного панического крика резко определенными сигналами охраны при угрозе пользователю или которую похищают автомобиль.

Замена батарейки в брелоке управления

Чтобы заменить элемент питания в основном брелоке управления Pantera SLK-625RS, снимите заднюю крышку корпуса. Найдите небольшую прорезь или углубление на торце устройства и аккуратно подденьте крышку тонкой плоской отвёрткой или пластиковой картой.

Извлеките старую батарейку типа CR2032, обращая внимание на полярность (стороной «+» вверх). Установите новую батарейку строго в том же положении. Закройте крышку до щелчка, убедившись в герметичности стыка.

Проверка и особенности

После замены выполните:

1. Нажмите любую кнопку брелока для активации.
2. Проверьте реакцию автомобиля на команды (постановку/снятие с охраны).
3. При отсутствии реакции:
   • Перепроверьте правильность установки батарейки
   • Очистите контакты внутри отсека ватной палочкой
   • Убедитесь в отсутствии повреждений крышки

Примечание: Батарейки CR2032 необходимо приобретать в оригинальном исполнении с номинальным напряжением 3V. Совместная замена двух брелоков при их наличии повысит надёжность системы.

Включение и выключение охранного режима

Для активации охранного режима закройте все двери, капот и багажник. Нажмите и удерживайте кнопку с пиктограммой замка на брелоке в течение 1 секунды. Система издаст два коротких звуковых сигнала, светодиод на приборной панели начнет мигать, а поворотные сигналы автомобиля моргнут дважды. Включаются датчики удара, объема, движения и блокировка двигателя.

Деактивация охранного режима выполняется однократным нажатием кнопки с пиктограммой открытого замка на брелоке. Система воспроизведет один короткий сигнал, поворотные сигналы мигнут один раз, световой индикатор перестанет мигать. Блокировка двигателя и все датчики отключаются.

Важные особенности

• Алгоритм самодиагностики – при постановке на охрану система проверяет состояние датчиков. При наличии открытых зон автосигнализация подаст 3 прерывистых сигнала и не включит защиту.
• Тревожная деактивация – при экстренной разблокировке срабатывает сирена. Для остановки звукового сигнала нажмите кнопку разблокировки дважды.
• Антиограбление – принудительная активация в поездке выполняется комбинацией: зажимание кнопки блокировки 3 раза при включенном зажигании.

Постановка в бесшумный режим охраны

Для активации бесшумной охраны без подачи звуковых сигналов выполните следующие действия. Убедитесь, что все двери, капот и багажник закрыты, а замок зажигания выключен.

Нажмите и удерживайте кнопку 2 на брелке в течение 3 секунд. Сигнальные светодиоды автомобиля быстро мигнут три раза, подтверждая включение режима. Сирена при этом не активируется.

Ключевые особенности режима

• Отсутствие звукового сопровождения при срабатывании датчиков
• Визуальное оповещение: мигание светодиодных индикаторов
• Активация всех штатных датчиков удара и движения
• Функция обратной связи на брелке сохраняется

Важно: Статус охранного режима отображается на ЖК-экране брелка значком колокольчика с перечёркнутой линией. Для возврата в стандартный режим повторно нажмите и удерживайте кнопку 2 на брелке до двойного мигания габаритов.

Действие	Индикация
Успешная активация	3 быстрых мигания огней
Срабатывание датчика	Постоянное мигание LED до снятия с охраны

Активация режима паники

Режим паники предназначен для немедленного привлечения внимания в экстренной ситуации. Активация производится вручную с помощью брелока сигнализации независимо от текущего состояния охраны автомобиля.

Для включения удерживайте красную кнопку экстренной тревоги на брелоке не менее 3 секунд. Система подтвердит активацию громким сиренным сигналом и многократным миганием всех внешних световых приборов автомобиля.

• Длительность сигналов: 30 секунд или до ручного отключения
• Повторение цикла: автоматически 3 раза с интервалом 2 минуты при отсутствии деактивации
• Статус на брелоке: мигающий красный индикатор до прекращения тревоги

Для отключения режима паники нажмите любую функциональную кнопку брелока. Система выдаст два коротких сигнала сирены и два мигания фарами в подтверждение деактивации.

Поиск автомобиля на парковке

Для быстрого обнаружения автомобиля в условиях плохой видимости, при потере ключей или на большой парковке используйте функцию поиска. Она активирует световые и звуковые сигналы машины, упрощая идентификацию местоположения. Метод работает в пределах эффективной зоны действия брелока сигнализации.

Выполните следующие действия:

1. Активация поиска: Нажмите и удерживайте круглую кнопку с изображением автомобиля на брелке в течение 2-3 секунд до получения подтверждающей вибрации (или звукового сигнала – в зависимости от модели брелока).
2. Сигналы автомобиля: Автомобиль ответит:
   • Кратковременным включением аварийной световой сигнализации (4-6 раз)
   • Коротким звуковым сигналом сирены (2 гудка)
   • Активацией габаритных огней на время поиска (зависит от настроек)
3. Деактивация: Сигналы прекратятся автоматически после выполнения предустановленного цикла (обычно 4-8 секунд). Для принудительного прекращения нажмите любую кнопку на брелке во время работы сигналов.

Примечание: Убедитесь, что брелок направлен в сторону предполагаемого места парковки. Помехи (строительные конструкции, другие транспортные средства) могут уменьшить реальную дистанцию срабатывания сигнализации.

Управление центральным замком

Центральный замок управляется брелоком сигнализации. Кратковременное нажатие кнопки ▲ ▼ одновременно блокирует или разблокирует все двери транспортного средства. Сигнал подтверждается звуковой сиреной (при активной настройке) и световой индикацией поворотников.

Длительное удержание (3 секунды) кнопки ▲ ▼ в момент закрывания включает автоматический подъем стекол (требует дополнительного подключения модуля стеклоподъемников). При открывании аналогичное действие активирует режим турбоподогрева (при наличии автозапуска).

Дополнительные функции

• Задержка закрытия: при повторном нажатии кнопки блокировки в течение 5 сек после открывания двери срабатывает алгоритм повторной постановки на охрану.
• Даблклик для багажника: двукратное нажатие ▼ на брелоку открывает багажник при условии корректного подключения сервопривода.

Открытие багажника с брелока Pantera SLK-625RS

Для дистанционного открытия багажника удерживайте кнопку "БАГАЖНИК" (пиктограмма "открытый чемодан") на брелке сигнализации в течение 1 секунды. Проверьте наличие характерного звукового сигнала (одно короткое "бип") и визуального подтверждения (мигание индикатора на брелке), указывающих на успешное выполнение команды.

Важно убедиться, что двигатель автомобиля заглушен, а сама сигнализация находится в снятом с охраны режиме. После открытия багажника центральный замок останется в текущем состоянии (не изменится). Если багажник не открывается, проверьте:

• Питание брелока (замените батарейку CR2032 при необходимости)
• Радиус действия (до 20 метров без помех)
• Исправность привода багажника в автомобиле
• Выполнение процедуры обучения брелока при сбоях

Дистанционный запуск двигателя

Для активации дистанционного запуска двигателя необходимо выполнить следующие действия: удерживайте кнопку 2 на брелоке в течение 3 секунд. Сигнальные лампы автомобиля (ПТФ или габариты) замигают, после чего произойдет запуск двигателя. Во время прогрева силового агрегата сирена выдаст короткий звуковой сигнал, а световая индикация на брелоке будет активно мигать.

Для экстренной остановки двигателя до окончания запрограммированного цикла работы нажмите и удерживайте кнопку 4 на брелоке в течение 3 секунд. Мотор будет заглушен, а световая система автомобиля подаст сигнал подтверждения.

Особенности работы

• Условия активации
• Рычаг КПП в нейтральном положении
• Капот и багажник полностью закрыты
• Педаль тормоза не нажата
• Уровень топлива достаточный
• Режимы работы

Параметр	Значение
Время прогрева	5, 10, 15 мин (настраивается)
Темп. пуска	До -25°C (при корректном АКБ и топливе)
Доп. функции	Предпусковой подогрев (при наличии автозапускателя)

Важно! При каждом дистанционном запуске система автоматически включает защиту от угона: блокируются двери и активируются датчики удара/наклона. Двигатель не запустится при срабатывании какого-либо охранного датчика или открытии капота.

1. Подготовка: Отключите передачу и стояночный тормоз
2. Активация: Удерживайте кнопку 2 до мигания огней
3. Остановка: Дождитесь завершения цикла или нажмите 4

Остановка двигателя при дистанционном запуске

Для остановки двигателя при активном дистанционном запуске нажмите и удерживайте кнопку ③ (три линии между стрелками) на брелке сигнализации Pantera SLK-625RS в течение 3 секунд. Контрольный светодиод брелока вспыхнет красным цветом, а двигатель автомобиля заглохнет через 1-2 секунды после отпускания кнопки.

Система автоматически активирует режим охраны после остановки двигателя. Данная функция доступна только при контрольном сигнале связи между брелком и автомобилем: прерывание действия (например, выход из радиуса работы) потребует повторного выполнения процедуры.

Регламент безопасности

• Противопоказания: не пытайтесь остановить двигатель стоящего на передаче автомобиля без включенного ручного тормоза;
• Идентификация состояния: длинная световая вспышка штатных огней подтверждает выключение двигателя, две короткие сигнализируют об ошибке;
• Принудительная блокировка: при отсутствии реакции переведите ключ зажигания в положение ON в салоне, затем снова в OFF.

Программирование автоматической постановки на охрану

Функция автоматической постановки на охрану активирует режим охраны сигнализации через заданный временной интервал после выключения зажигания и закрытия всех дверей/багажника. Это может быть удобно при частой необходимости покидать автомобиль на короткое время.

Программирование задержки до автоматической постановки осуществляется через меню настроек сигнализации. Для входа в режим программирования требуется выполнить строгую последовательность действий с использованием штатного брелока.

Шаги настройки

1. Войдите в режим программирования:
   • Выключите зажигание.
   • Переведите брелок в режим «Valet» (не в режим охраны), обычно выполняемый двойным коротким нажатием кнопки 2.
   • Быстро нажмите кнопку 3 на брелоке три раза.
   • Сигнал тревоги должен прозвучать один раз – подтверждение входа в режим програмирования функций.
2. Выберите канал управления:
   • Нажмите кнопку брелока, соответствующую каналу, который хотите запрограммировать на автоохрану (Чаще всего это канал 4, так как кнопка 4 обычно имеет надпись AUTO).
   • Сигнал подтвердит номер активного канала (количество коротких сигналов = номеру канала).
3. Установите значение времени задержки:
   • Нажмите кнопку 1 (LOCK) нужное количество раз. Каждое нажатие увеличивает время задержки на фиксированный шаг (например, 30 секунд).

   Количество нажатий кнопки LOCK	Значение задержки (примерное)
   1 нажатие	30 сек
   2 нажатия	60 сек
   3 нажатия	90 сек
   4 нажатия	120 сек
   5 нажатий	Функция выключена (нет автопостановки)

   • Светодиодный индикатор сигнализации в салоне после каждого нажатия кнопки LOCK будет моргать столько раз, сколько установлено интервалов (т.е., после 4-х нажатий светодиод мигнет 4 раза).
4. Сохраните настройку и выйдите:
   • Нажмите кнопку 4 (AUTO) на брелоке, чтобы подтвердить и записать выбранную задержку.
   • Сигнал тревоги должен прозвучать один длинный сигнал или последовательность коротких сигналов (количество = номеру запрограммированного канала) для подтверждения успешной записи.
   • Короткое нажатие кнопки 2 (VALET) на брелоке (не в режиме охраны!) без дальнейших действий в течение нескольких секунд автоматически выведет систему из режима программирования.

Примечание: После программирования функции проверьте ее работу. Выключите зажигание, закройте все двери и ждите. По истечении установленной задержки сигнализация должна автоматически перейти в охрану (характерный сигнал брелока и мигание светодиода на панели приборов). Если канал AUTO остается назначенным на кнопку 4, короткое нажатие этой кнопки будет включать автопостановку и принудительно перед очередной поездкой или как сервисную функцию без ожидания.

Настройка чувствительности датчика удара

Переведите сигнализацию в режим программирования параметров ударного датчика. Для этого выключите зажигание, нажмите и удерживайте сервисную кнопку Valet, включите зажигание (не отпуская кнопку). Дождитесь двух звуковых сигналов сирены (через ≈5 секунд) и отпустите Valet.

Используйте брелок для регулировки уровня чувствительности. Каждое нажатие кнопок производит изменение параметра с подтверждением тоновым сигналом:

1. Кнопка 1 (закрытый замок):

   • Снижение чувствительности на 1 уровень
   • Количество писков соответствует новому уровню (1 писк – минимум)

2. Кнопка 2 (открытый замок):

   • Повышение чувствительности на 1 уровень
   • Количество писков соответствует новому уровню (8 писков – максимум)

Калибровка датчика объема

Установите автомобиль на ровную поверхность в помещении и убедитесь, что в салоне отсутствуют подвижные предметы. Закройте все двери, окна и люки для предотвращения ложных срабатываний во время настройки. Удостоверьтесь, что система сигнализации переведена в режим охраны в стандартном порядке без использования дополнительных функций.

Переведите датчик объема в режим обучения: кратковременно нажмите сервисную кнопку Valet ровно 7 раз при включенном зажигании (ключ повернут в положение ACC/ON). Дождитесь подтверждения – сирена издаст два коротких сигнала, а светодиод на датчике начнет минуть оранжевым цветом. Немедленно выключите зажигание и покиньте салон, завершив активацию режима.

Выполните проверку чувствительности:

• Войдите в автомобиль через 2 минуты после активации режима калибровки
• Оставайтесь в зоне обнаружения датчика ≥30 секунд
• Совершите тестовое движение в салоне (поднятие рук, наклоны)

При успешной калибровке сирена издаст три коротких сигнала, а светодиод датчика переключится на зеленый режим. Если срабатывания не произошло или оно ложное:

1. Повторите вход в режим обучения
2. Увеличьте время нахождения в салоне до 1 минуты
3. Выполняйте более активные движения в разных зонах салона

Индикатор	Статус
Мигающий оранжевый	Режим калибровки активен
Постоянный зеленый	Калибровка успешно завершена
Мигающий красный	Ошибка калибровки (требуется повтор)

Активация режима Valet (сервисный режим)

Для активации сервисного режима Valet выполните следующие действия при выключенном зажигании автомобиля. Убедитесь, что дверь водителя закрыта, а центральный замок разблокирован.

Найдите кнопку Valet на основном блоке сигнализации (обычно расположена под рулевой колонкой или за контрольной панелью). Используйте ключ зажигания для перевода системы в необходимый режим.

1. Поверните ключ зажигания в положение ON (зажигание включено) и обратно в OFF 3 раза подряд.
2. После третьего поворота в положение OFF быстро нажмите кнопку Valet 4 раза.
3. Подтвердите активацию: сирена издаст 2 коротких сигнала, индикатор на брелке/панели мигнет 4 раза.

В режиме Valet отключены: датчик удара, автоматическая постановка на охрану, сирена, световая сигнализация. Функции центрального замка и иммобилайзера сохраняют работоспособность.

Важно: Постоянный двухсекундный мигающий сигнал светодиодного индикатора подтверждает нахождение системы в сервисном режиме.

Переназначение функций дополнительных каналов

Сигнализация Pantera SLK-625RS предоставляет возможность гибкой настройки двух дополнительных каналов (AUX1 и AUX2) для управления внешними устройствами. Каждый канал можно запрограммировать на выполнение одной из двенадцати предустановленных функций, таких как запуск двигателя, открытие багажника, управление сиреной или стеклоподъемниками. Процедура перенастройки осуществляется через сервисное меню без необходимости перепрошивки модуля.

Для изменения назначения каналов выполните следующие шаги:

1. Отключите зажигание и поставьте автомобиль на ручной тормоз.
2. Пять раз быстро нажмите кнопку Valet на основном блоке сигнализации.
3. После двойного сигнала сирены нажмите кнопку 1 на брелоке – индикатор начнет мигать желтым.
4. Выберите целевой канал кратковременными нажатиями кнопки 1 брелока:
   • 2 нажатия – AUX1
   • 3 нажатия – AUX2
5. Фиксируйте выбор длительным удержанием кнопки 1 до двойного звукового сигнала.
6. Выберите новую функцию из списка (количество нажатий кнопки 1 соответствует номеру опции в инструкции).
7. Подтвердите выбор длительным нажатием кнопки 1, затем выйдите из меню кнопкой Valet.

Примечание: Перечень доступных функций варьируется в зависимости от прошивки. Рекомендуется свериться с таблицей опций в разделе "Кастомизация" руководства перед изменением настроек.

Подключение и настройка сирены

Проверьте соответствие сирены характеристикам сигнализации: напряжение 12V, ток потребления не более 2А. Отключите минусовую клемму АКБ перед установкой. Закрепите корпус в подкапотном пространстве раструбом вниз для защиты от влаги, избегая зон с температурой выше 80°C и вибрацией. Подключите провода согласно схеме в руководстве: красный к +12V (через предохранитель 5A), чёрный к массе кузова, жёлтый к контакту 9 основного блока сигнализации.

После фиксации проводов изолентой и восстановления питания переведите сигнализацию в режим обучение: выключите зажигание, 5 раз нажмите Valet, на 6-й удерживайте кнопку до звукового сигнала. Настройте параметры работы сирены в меню настроек сигнализации (раздел SIREN), используя сервисную кнопку Valet и команды брелока:

• Режим звука: постоянный/прерывистый (циклическое переключение кнопкой * )
• Длительность сигнала: 30 сек (стандарт), 60 сек или бесконечно (регулируется комбинацией брелока ▲+◆)

Протестируйте сирену активацией тревоги: откройте машину при поставленной на охрану системе. При отсутствии звука проверьте предохранитель, качество массы и целостность подключения к 9-му контакту. Для регулировки громкости используйте винт на корпусе сирены (не превышайте значение 120 дБ).

Схема подключения концевиков капота и багажника

Принцип работы системы основан на замыкании цепи концевиков при открытии защищаемых зон. Каждый концевик представляет собой нормально разомкнутый контакт, интегрированный в охранный контур сигнализации Pantera SLK-625RS. Корректное подключение обеспечивает своевременное срабатывание предупреждений при нарушении защищённых плоскостей.

Используйте двухжильный экранированный кабель для минимизации помех. Подключение обоих концевиков осуществляется параллельно к идентичным контактным точкам основного блока управления согласно цветовой маркировке проводов, указанной ниже.

Пошаговая инструкция подключения

1. Найдите клеммы контроля зон в основном блоке сигнализации.
2. Соедините центральные провода концевиков капота (HOOD) и багажника (TRUNK) с контактом +12V SHOCK SENSOR.
3. Свободные провода обоих концевиков подключите параллельно к клемме SHOCK SENSOR INPUT блока.
4. Обязательно заизолируйте соединения термоусадкой и зафиксируйте кабель стяжками.

Элемент	Клемма блока	Цвет провода
Капот	SHOCK SENSOR	Синий / Синий с полосой
Багажник	SHOCK SENSOR	Жёлтый / Жёлтый с полосой

После монтажа выполните обязательную проверку в сервисном режиме: открытие капота/багажника должно вызывать звуковое оповещение и отображаться на основном ЖК-брелке. Несоответствие полярности или обрыв цепи активируют режим "ошибка датчика".

Обход иммобилайзера для автозапуска

Автозапуск двигателя требует временного отключения штатного иммобилайзера, блокирующего зажигание без распознания чипа оригинального ключа. Сигнализация Pantera SLK-625RS совместима со специализированными блоками обхода (типа Fortin, StarLine F1), которые эмулируют электронный чип, разрешая кронштейну стартовать мотор по команде с брелока.

Для интеграции блок обхода подключается к основному блоку сигнализации через разъемы управления автозапуском. Модуль физически размещается вблизи замка зажигания или антенны иммобилайзера, получает напряжение по цепи ACC и синхронизируется по сигнальному проводу "2" (AUX2/Управление обходчиком). Обязательные условия: точное согласование распиновки сленг-системы автомобиля и сохранение чип-ключа внутри модуля на период автопуска.

Порядок подключения

1. Установите модуль в зоне действия антенны штатного иммобилайзера, зафиксировав крепежами.
2. Соедините цепи:
   • +12V – к ACC замка зажигания
   • Сигнал активации – к синему проводу (AUX2) блока Pantera SLK-625RS
   • DATA/ANT – к антенному кольцу иммобилайзера
3. Поместите запасной чип-ключ внутрь считывателя модуля (для систем с физической идентификацией).

Важные ограничения:

• Процедура программирования обходчика выполняется через диагностический разъем OBD-II только при включенном зажигании.

• Для автомобилей с интегрированными SAFE-блокерами (например, KIA/Hyundai) требуется дополнительное подключение канала CAN-LINETranslate.

• Радиус действия сигнала обходчика не должен превышать 25 см от антенны иммобилайзера во избежание сбоев.

Программирование времени работы предпускового подогревателя

Войдите в режим программирования подогревателя: при выключенном зажигании нажмите и удерживайте кнопку брелока №3 до звукового сигнала (≈3 сек). Мигание поворотников подтвердит активацию.

Настройте время работы тремя короткими нажатиями кнопки №2 (каждое нажатие циклически меняет значение: 4 мин → 8 мин → 12 мин → 18 мин → выкл). Поворотники мигнут столько раз, сколько минут активировано. Для подтверждения нажмите и удерживайте кнопку №3 до двойного сигнала.

1. Проверьте уровень топлива (менее 5 л блокирует активацию)
2. Убедитесь в исправности электросети (при низком напряжении подогреватель не запустится)
3. Для экстренной останови нажмите кнопку №3 на 5 сек

Режим отобразится миганием LED-индикатора: 5 вспышек – 4 мин, 10 вспышек – 8 мин, 15 вспышек – 12 мин. Функция активна только при температуре двигателя < +60°C.

Управление сигнализацией с помощью мобильного приложения

Управление автосигнализацией Pantera SLK-625RS осуществляется через специализированное мобильное приложение, обеспечивающее интерактивный доступ к функциям системы. Софт доступен для загрузки на смартфонах под управлением iOS и Android через официальные магазины приложений.

Предварительно требуется сопряжение устройства с модулем GSM сигнализации. Для активации выполните привязку телефона к системе через раздел "Мои устройства" в интерфейсе приложения, используя уникальный идентификатор модуля. Процедура проходит автоматически после сканирования QR-кода с коробки комплекта или ручного ввода кода.

Основные возможности приложения

Главный экран содержит интерфейс с прямым доступом к базовым операциям:

• Статус охраны: Индикация текущего режима ("Снято", "Поставлено") с возможностью мгновенного изменения состояния
• Тревожные события: Пуш-уведомления о срабатывании датчиков с указанием зоны и времени события
• Телеметрия: Контроль напряжения бортовой сети, температуры в салоне и уровня сигнала GSM-модуля

Расширенные функции доступны через боковое меню:

Раздел	Опционал
Датчики	Диагностика состояния подключенных сенсоров
Автозапуск	Настройка периодов запуска двигателя по температуре/таймеру
Трекер	Построение маршрута движения с метками времени

Важно: Для сохранения электричества активируйте эко-режим в настройках программы при длительной парковке.

Синхронизация дополнительных брелоков

Добавление новых брелоков требует наличия хотя бы одного рабочего пульта, зарегистрированного в системе. Максимальное количество управляющих брелоков – 4 устройства. Процедура активируется через сервисную кнопку Valet.

Последовательность действий:

1. Выключите зажигание и закройте все двери автомобиля.
2. Быстро нажмите кнопку Valet 7 раз. Система подтвердит вход в режим синхронизации звуковым сигналом (1 гудок).
3. В течение 15 секунд нажмите любую кнопку на новом брелоке. Сигнализация подтвердит регистрацию коротким сигналом.
4. Повторите шаг 3 для остальных брелоков, если требуется.
5. Выйти из режима: поверните ключ зажигания в положение ON или дождитесь автоматического выхода через 15 секунд бездействия.

Снятие с охраны при разряженном брелоке

При разряженной батарее брелока использование штатных функций дистанционной деактивации сигнализации невозможно. Для снятия транспортного средства с охраны потребуется ключ зажигания и доступ к скрытой сервисной кнопке Valet, установленной внутри салона. Удостоверьтесь, что местонахождение кнопки известно (обычно в зоне приборной панели или рулевой колонки).

Последовательность действий:

1. Вставьте ключ в замок водительской двери и откройте её. Сработает звуковое оповещение – сирена будет активна до 30 секунд.
2. Быстро сядьте на место водителя, вставьте ключ в замок зажигания.
3. Поверните ключ в положение ACC/Ignition (первое или вторе положение), не запуская двигатель.
4. Нажмите на кнопку Valet три раза в течение 10 секунд после включения зажигания.

Система подтвердит успешное снятие с охраны двумя короткими сигналами сирены и однократным миганием светодиодного индикатора. При ошибочном вводе повторите процедуру сначала. Если автомобиль не снимается с охраны, проверьте заряженность бортового аккумулятора авто и исправность предохранителей сигнализации.

Реагирование на срабатывание датчика удара

При срабатывании датчика удара произойдет следующая реакция сигнализации: короткое однократное оповещение сиреной (≈0.5 сек) или световыми сигналами. Это предупреждающий режим, запускаемый при легких воздействиях (крепкое постукивание по кузову, порыв ветра).

При сильных ударах или повторных воздействиях активируется основной режим тревоги: 30-секундный цикл работы сирены, мигание световых сигналов транспортного средства. Для прекращения тревоги требуется отключить охрану брелоком или вводом кода валетом.

Дополнительные особенности

Чувствительность сенсора имеет два уровня регулировки с помощью потенциометров на датчике:

• LEVEL (основной порог) – определяет силу воздействия для запуска основного режима тревоги
• SENS (чувствительность) – устанавливает реакцию на слабые воздействия (предупреждающий режим)

Важно: Система автоматически распознает разряд петард или другие громкие звуки – эти события не активируют тревогу благодаря встроенному микрофону с фильтрацией помех. Ложные срабатывания устраняются калибровкой потенциометров в сторону уменьшения. После значительных воздействий (например, ДТП) проверьте работоспособность датчика. Регулярно тестируйте систему короткими ударами по колесам.

Индикация неисправностей на брелоке

Брелок Pantera SLK-625RS отображает коды неисправностей автокары. При выявлении проблем в системе сигнализации на дисплее появляются символы «E». Для их считывания включите зажигание без запуска двигателя или просто откройте дверь.

Коды мигают последовательно (каждые 5 секунд). Индикация сопровождается вибрацией и звуком брелока в режиме тревоги. Для возврата в обычный режим устраните неисправность или нажмите кнопку брелока.

Код	Неисправность	Решение
E1	Ошибка связи с основным блоком	Проверить батарейку брелока, расстояние до автомобиля
E2	Неисправен датчик удара	Осмотреть подключение датчика, проверить крепления
E3	Низкое напряжение АКБ	Зарядить аккумулятор, диагностировать электросистему
E4	Сбой датчика объёма	Перезагрузить сигнализацию, проверить проводку
E5	Ошибка концевика капота	Убедиться в закрытии капота, протестировать контакт

Сброс системы к заводским настройкам

Для принудительного возврата настроек сигнализации Pantera SLK-625RS к заводским значениям требуется выполнить процедуру полной деактивации. Удерживайте кнопку Valet (Сервис) при включенном зажигании в течение 30 секунд – система издаст серию звуковых и световых сигналов, подтверждающих обнуление.

После сброса автоматически активируются стандартные функции: сирена невооруженного режима, заводские зоны датчика удара, базовые настройки автозапуска и отсутствие иммобилайзера. Коммутаторные реле возвращаются в деактивированное состояние.

Особенности после сброса

• Ключи-метки: все ранее запрограммированные ключи удаляются из памяти системы
• Брелоки: требуется повторное обучение всех пультов управления заново
• Пробег: суточный счетчик километража обнуляется

Что сохраняется	Что сбрасывается
Последний зарегистрированный DTC	Пользовательские зоны датчиков
Аварийные коды ошибок	Индивидуальные настройки автозапуска

Предупреждение: после процедуры обязательно перепрограммируйте брелоки и проверьте работоспособность иммобилайзера.

Действия при потере брелока управления

Немедленно выполните переобучение системы для исключения утраченного брелока из памяти сигнализации. Процедура проводится штатным сервисным брелоком в салоне автомобиля при включённом зажигании. Используйте последовательность действий, указанную в разделе «Обучение брелоков» руководства пользователя.

Закажите новый брелок у официального дилера Pantera или в авторизованном сервисном центре, указав модель сигнализации (SLK-625RS) и уникальный серийный номер устройства. Предварительно удалите из памяти системы все утраченные брелоки, чтобы предотвратить несанкционированный доступ.

Порядок экстренной блокировки:

1. Нажмите кнопку VALET на сервисном брелоке 7 раз при выключенном зажигании
2. Включите зажигание (сирена издаст два звуковых сигнала)
3. Выключите зажигание (сирена подтвердит удаление кода одним сигналом)

Меры безопасности после утери

• Активируйте временную PIN-защиту через меню настроек
• Проверьте блокировку дистанционного запуска двигателя
• Измените зоны срабатывания датчиков удара при подозрении на кражу брелока

Дубликат брелока перед использованием должен пройти обязательную синхронизацию с иммобилайзером автомобиля в специализированном центре.

Особенности зимней эксплуатации сигнализации

Низкие температуры серьёзно влияют на работу автосигнализации и её компонентов. Основная проблема заключается в критическом снижении ёмкости аккумуляторов.

Батарея автомобиля теряет способность отдавать необходимый для запуска двигателя и нормального функционирования электросистем ток. Схожая проблема возникает и в брелоке сигнализации: элементы питания быстро разряжаются на морозе, особенно при активном использовании функций дистанционного запуска.

Ключевые аспекты зимней эксплуатации:

• Регулярно контролируйте состояние АКБ автомобиля: Проверяйте напряжение аккумулятора автомобиля до и после поездок. Убедитесь, что клеммы плотно зафиксированы и очищены от окислов.
• Чаще заряжайте батарейки брелока: Держите запасной комплект элементов питания (обычно тип CR2032) в тепле и меняйте их при первых признаках снижения индикации на дисплее брелока или слабом радиосигнале.
• Проверяйте свободный ход механизмов центрального замка: Обледенение уплотнителей дверей или замков может помешать их нормальному срабатыванию по команде сигнализации. Рекомендуется обрабатывать уплотнители специализированной силиконовой смазкой.
• Избегайте примерзания кнопок брелока: Попадание влаги внутрь корпуса и её замерзание могут заблокировать кнопки. Не храните брелок в сырых местах и при очень низких температурах воздуха вне тепла.

Дистанционный запуск двигателя

Использование функции автозапуска тепла в холодное время года требует повышенной ответственности. Перед активацией дистанционного запуска визуально убедитесь в отсутствии препятствий и посторонних лиц рядом с автомобилем или в нём. Крайне важно соблюдать необходимый уровень топлива для работы двигателя в течение планируемого времени прогрева и обеспечить достаточную вентиляцию выхлопной системы (ребёнок предупреждение об угарном газе). Помните, что сигнализация запускает двигатель на заранее заданное программированием время.

1. Стабильная связь с иммобилайзером при низких температурах гарантируется только при полностью исправной штатной проводке автомобиля и надёжном соединении основного блока сигнализации с цепями зажигания.
2. Снижение температуры окружающего воздуха ниже рабочих параметров микросхем и датчиков (обычно ниже -40°C) может временно нарушать нормальное функционирование электронных компонентов системы вплоть до потепления.

Техническое обслуживание компонентов системы

Регулярная проверка элементов автосигнализации критична для стабильной работы системы. Уделяйте внимание физическому состоянию компонентов и электрическим параметрам минимум раз в квартал.

Фокусируйтесь на пяти ключевых аспектах: источники питания, проводные соединения, датчики, исполнительные устройства и каналы связи. Игнорирование обслуживания может привести к ложным срабатываниям или отказу защиты.

Протокол обслуживания

1. Электропитание
   • Ежемесячно проверяйте напряжение элементов питания в пультах ДУ. Заменяйте батареи при снижении напряжения ниже 2.7V
   • Контролируйте заряд автомобильного аккумулятора: норма 12.4-14.4V при заглушенном двигателе
2. Проводные соединения
   • Инспектируйте точки подключения к бортовой сети на предмет окисления или коррозии
   • Проверяйте изоляцию силовых кабелей, ведущих к сирене и блоку управления
3. Датчики
   • Тестируйте чувствительность сенсора удара автономно: постучите по кузову при включенном сервисном режиме
   • Очищайте оптические линзы датчиков объема от пыли мягкой кистью
4. Исполнительные устройства
   • Проверяйте работу сервомеханизмов центрального замка при каждом ТО
   • Убедитесь в отсутствии влаги внутри корпуса сирены после сильных осадков
5. Коммуникационные каналы
   • Тестируйте радиус действия двухсторонней связи на открытой местности
   • При снижении радистании действия контроля заменяйте антенный модуль SMA-F

Используйте диагностический режим системы (удержание Valet+включение зажигания) для выявления ошибок компонентов SMA-4

Ложные срабатывания охранной системы: решение проблем

Проанализируйте источник срабатываний: исключите вибрации (громкую музыку, проезжающий транспорт), электромагнитные помехи (линии электропередач, неисправное оборудование), погодные условия (град, сильный ветер) и случайные контакты с авто (прохожие, животные). Убедитесь в отсутствии механических повреждений датчиков и проводки.

Отрегулируйте чувствительность датчиков через сервисное меню сигнализации, следуя заводским настройкам. Для акселерометра убавьте уровень реагирования на удары (стоп-кадр), для микроволнового датчика уменьшите дальность обнаружения. Проверьте плотность закрытия дверей, капота и багажника – неплотный притвор может размыкать концевые выключатели.

1. Отключите проблемные зоны: при срабатываниях от ударов поставьте систему в "тихий" режим (Valet) на 20 минут для диагностики.
2. Сбросьте настройки до заводских, перепрограммируя систему через брелок (комбинация кнопка 2 + замок зажигания).
3. Проверьте элементы питания: замените батареи в брелоке и основном блоке при низком заряде (характерно для старых аккумуляторов авто).

Симптом	Действие
Схемные срабатывания (без видимой причины)	Обнулите память ошибок через кнопку Valet (штатную 3-секундную паузу)
Активная сирена при отключенной охране	Осмотрите предохранители цепи сирены и контакты реле

При систематических ложных тревогах без очевидных причин обратитесь в сервис для диагностики CAN-шины и обновления прошивки. Избегайте самостоятельного вмешательства в электронные компоненты – это может привести к некорректной работе иммобилайзера.

Список источников

Для написания статьи об эксплуатации автосигнализации Pantera SLK-625RS были использованы следующие категории источников. Они предоставляют официальные и технические данные, необходимые для точного описания функций и настроек устройства.

Вся информация взята из открытых и специализированных материалов, касающихся данной модели сигнализации. Ниже приведены основные типы источников, на которых основано руководство.

Ключевые материалы

• Официальная инструкция производителя Pantera SLK-625RS – основной документ с описанием функций, подключения и управления.
• Брошюра по установке от компании-изготовителя – детали монтажа и схемы подключения компонентов.
• Разделы поддержки на веб-портале разработчика охранных систем – FAQ и уточнения по эксплуатации.
• Профильные форумы автомобильных установщиков – практические кейсы и решения проблем.
• Видеообзоры от авторизованных дилеров – демонстрация работы функций сигнализации.
• Технические стандарты ГОСТ Р – требования к безопасности автомобильных охранных систем.

Видео: Автосигнализация Pantera SLK-625RS ver.2


• Дорожный просвет и другие характеристики Mazda 3

• Прокачка гидравлического домкрата своими руками - Что важно знать

• Почему мотор жрёт масло - ищем причины угара
