Инструкция по замене ремкомплекта тормозного цилиндра

Статья обновлена: 18.08.2025

Тормозной цилиндр – критически важный компонент гидравлической системы, отвечающий за преобразование давления жидкости в механическое усилие на колодках.

Износ уплотнений или коррозия стенок цилиндра приводят к утечке тормозной жидкости и полному или частичному отказу тормозов.

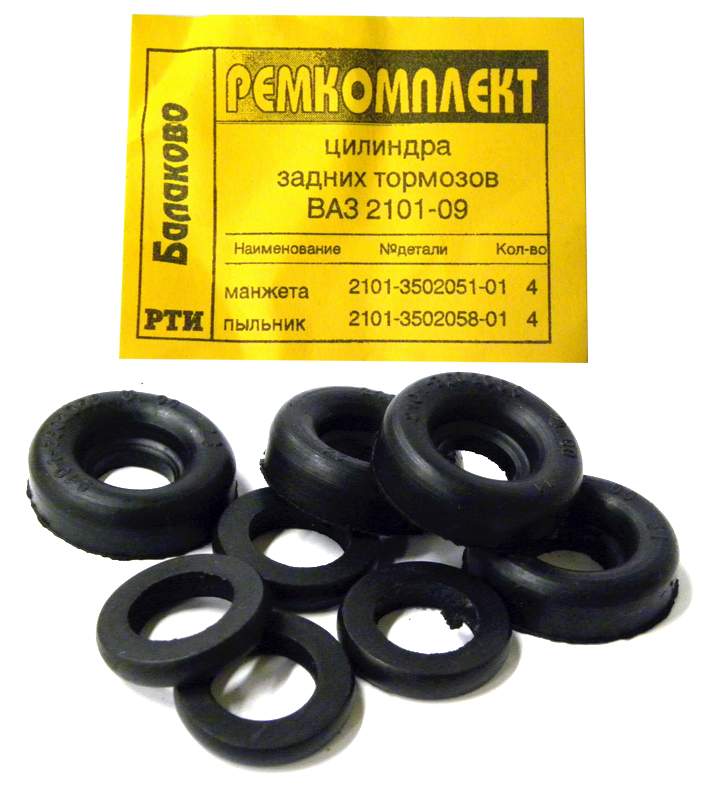

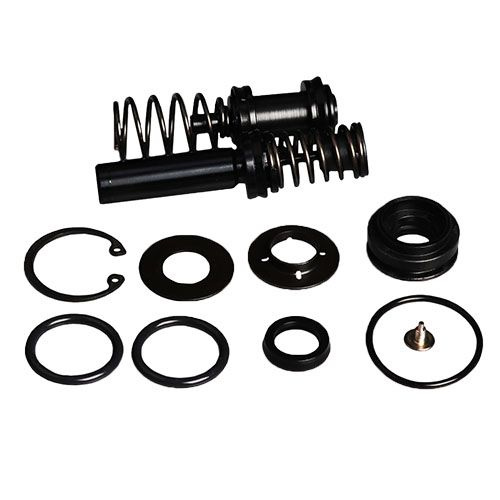

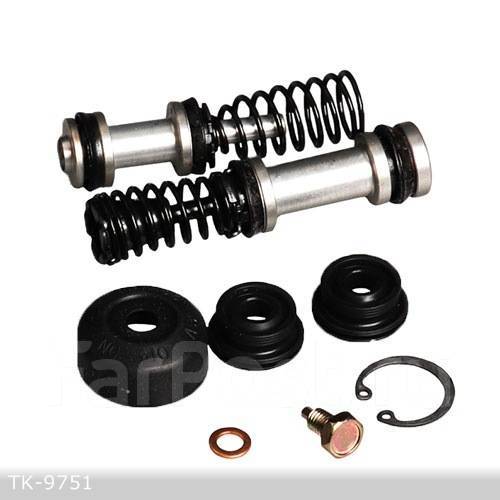

Ремкомплект содержит необходимые уплотнительные кольца, пыльники и иногда поршень для восстановления работоспособности узла.

Правильная замена изношенных элементов ремкомплектом гарантирует герметичность системы и безопасность движения.

Необходимые инструменты: базовый набор и специальные приспособления

Для качественного ремонта тормозного цилиндра потребуется стандартный набор механика и несколько профильных инструментов. Без них невозможно гарантировать герметичность системы и корректную сборку узла после замены уплотнителей.

Обязательно подготовьте рабочее место с хорошим освещением и очистите детали цилиндра от грязи перед разборкой. Работа с тормозной жидкостью требует аккуратности – избегайте её попадания на лакокрасочное покрытие автомобиля.

Базовый набор инструментов

Набор рожковых и накидных ключей (размеры по спецификации авто)
Торцевые головки с трещоткой
Пассатижи с узкими губками
Отвертки (плоская и крестовая)
Молоток резиновый/деревянный
Чистые ветошь и ёмкость для слива жидкости

Специальные приспособления

Струбцина для поршней – фиксирует цилиндр при сборке
Манжетатор конический – для бережной установки уплотнителей
Шприц для тормозной жидкости – заполняет систему без пузырьков воздуха
Трубный ключ – для аккуратного отсоединения тормозных трубок

Инструмент	Назначение	Важно!
Ёршик для цилиндра	Очистка внутренних поверхностей от коррозии	Используйте только латунные щетки
Чистый синтетический шнур	Полировка зеркала поршня	Запрещена наждачная бумага

Подготовка рабочего пространства: безопасность и организация

Убедитесь, что автомобиль стоит на ровной поверхности с включенным ручным тормозом. Под колеса противоположной оси установи противооткатные башмаки. Отсоедини минусовую клемму аккумулятора для предотвращения короткого замыкания.

Надень защитные очки и нитриловые перчатки – тормозная жидкость вызывает химические ожоги и повреждает лакокрасочное покрытие. Проверь наличие огнетушителя класса B в зоне досягаемости на случай возгорания из-за пролитой жидкости.

Оптимизация рабочей зоны

Очистка пространства: Удали грязь вокруг тормозного цилиндра с помощью щетки и спецсредств. Постели ветошь для впитывания жидкости.
Организация инструментов: Разложи на коврике:
- Ключи (торцовые/накидные)
- Емкость для слива жидкости
- Чистые ветоши
- Ремкомплект с новыми манжетами
Освещение: Используй переносную лампу для подсветки узла – визуальный контроль критичен при сборке.

Запрещено	Обязательно
Работа без вентиляции	Проветриваемое помещение
Хранение ветоши с жидкостью в куче	Металлический контейнер для промасленных тряпок

Снятие колеса для доступа к тормозному цилиндру

Перед началом работ обеспечьте устойчивое положение автомобиля на ровной поверхности. Затяните ручной тормоз, а под колеса противоположной оси установите противооткатные упоры (клинки). Для задних тормозов дополнительно зафиксируйте передние колеса, для передних – задние.

Ослабьте болты/гайки крепления колеса на ½-¾ оборота с помощью баллонного ключа, пока автомобиль стоит на земле. Это предотвратит проворачивание колеса при откручивании. Не снимайте крепеж полностью до подъема авто.

Подъем автомобиля и демонтаж

Установите домкрат в штатные точки кузова, указанные в руководстве по эксплуатации. Медленно поднимите автомобиль до отрыва колеса от земли на 2-3 см. Снимите полностью ослабленные ранее болты/гайки и аккуратно снимите колесо.

Критичные требования безопасности:

Используйте только исправный домкрат с грузоподъемностью, превышающей массу автомобиля
Обязательно устанавливайте страховочные подставки («козлы») под силовые элементы кузова
Запрещено работать под автомобилем, опирающимся только на домкрат

Тип крепежа	Инструмент	Особенности
Болты (стандартные)	Головка + вороток	Соблюдайте момент затяжки при сборке
Гайки (противокражные)	Спецключ из комплекта	Проверьте наличие ключа до подъема

После снятия колеса разместите его под порогом автомобиля в качестве дополнительной страховки. Теперь обеспечен прямой доступ к тормозному суппорту и цилиндру для дальнейших операций с ремкомплектом.

Отсоединение тормозного шланга: порядок действий

Перед началом работ подготовьте ёмкость для слива тормозной жидкости и ветошь. Убедитесь, что автомобиль стоит на ровной поверхности с затянутым ручным тормозом. Демонтируйте колесо для доступа к тормозному цилиндру.

Наденьте защитные очки. Очистите соединение шланга с цилиндром от грязи металлической щёткой. Проверьте состояние штуцера прокачки – при сильной коррозии потребуется замена компонентов.

Последовательность отсоединения

Ослабьте защитный колпачок штуцера прокачки ключом на 8 мм
Наденьте прозрачный шланг на штуцер, второй конец опустите в ёмкость
Откройте штуцер на ½ оборота для частичного слива жидкости
Снимите фиксирующую скобу шланга плоскогубцами
Открутите тормозную трубку гаечным ключом на 11 мм (удерживая штуцер вторым ключом)

Элемент	Тип инструмента	Примечание
Фиксирующая скоба	Плоскогубцы	Не повредите антикоррозионное покрытие
Тормозная трубка	Ключ на 11 мм	Используйте шестигранный профиль
Штуцер прокачки	Ключ на 8 мм	Запрещается применять рожковые ключи

Аккуратно отсоедините шланг от цилиндра, сразу закрыв отверстие чистой пробкой. Не допускайте провисания шланга – жидкость не должна вытекать самотеком. Проверьте уплотнительные кольца на порывы.

Немедленно протрите пролившуюся жидкость ветошью – она разъедает лакокрасочное покрытие. Загерметизируйте конец шланга резиновым колпачком во избежание попадания воздуха и загрязнений.

Извлечение стопорных пружин тормозных колодок

Стопорные пружины жестко фиксируют тормозные колодки в суппорте, предотвращая их смещение при работе. Они расположены на направляющих пальцах или в пазах скобы, прижимая колодки к поверхности суппорта.

Для снятия потребуются плоскогубцы с узкими губками и монтажная лопатка. Не прикладывайте избыточное усилие – это может деформировать пружины или повредить посадочные места. Убедитесь, что автомобиль стоит на ручнике и под колеса установлены противооткатные башмаки.

Порядок демонтажа

Определите тип пружин: U-образные (охватывают палец) или скобообразные (фиксируются в пазах суппорта).
Захватите центральную часть пружины плоскогубцами, сожмите усики внутрь для ослабления натяжения.
Аккуратно потяните пружину вдоль оси направляющего пальца, используя лопатку для поддевания при закисании.
Для скобообразных пружин: подденьте загнутые концы из пазов суппорта, одновременно отводя пружину от колодки.

Сразу поместите извлеченные пружины в контейнер – даже незначительная деформация требует замены. Осмотрите посадочные гнезда на суппорте: удалите коррозию металлической щеткой при обнаружении. Не используйте молоток или ударные инструменты – это гарантированно выведет детали из строя.

Демонтаж суппорта и скобы с направляющих пальцев

Ослабьте крепление тормозного шланга к суппорту, если планируется его полное снятие. Загните металлический фиксатор защитного чехла направляющего пальца (при наличии) для обеспечения доступа к болтам.

Открутите оба болта крепления суппорта к поворотному кулаку. Используйте шестигранный ключ или торцовую головку соответствующего размера (чаще всего 17-19 мм). Болты могут быть затянуты с большим усилием – применяйте рычаг или ударный гайковерт осторожно, избегая срыва граней.

Снятие суппорта и подготовка к разборке

Снимите суппорт в сборе со скобой, аккуратно отвесив его в сторону. Не допускайте провисания тормозного шланга! Подвесьте суппорт на проволоке или крюке к элементу подвески, чтобы исключить нагрузку на шланг. Извлеките наружные и внутренние тормозные колодки из скобы.

Тщательно очистите внешнюю поверхность скобы и направляющих пальцев от грязи металлической щеткой перед дальнейшей разборкой. Это предотвратит попадание абразива внутрь.

Выбейте направляющие пальцы:
- Используйте молоток и медную или алюминиевую выколотку (чтобы не повредить резьбу).
- Нанесите резкие, точные удары по торцу пальца через выколотку.
- Избегайте перекоса – ударная нагрузка должна приходиться строго по оси пальца.
Извлеките пыльники и сальники:
- Подденьте отверткой с тонким жалом старые резиновые пыльники пальцев из посадочных канавок в скобе.
- Достаньте резиновые сальники (уплотнительные кольца) из гнезд направляющих пальцев.
Осмотрите и очистите:
- Проверьте пальцы на отсутствие задиров, коррозии и плавность хода.
- Очистите посадочные отверстия в скобе и канавки под уплотнения специальным очистителем тормозов.
- Удалите старую смазку полностью.

Элемент	Критичные дефекты	Действие при обнаружении
Направляющий палец	Задиры, коррозия, деформация	Обязательная замена
Посадочное отверстие в скобе	Эллипсность, глубокие риски	Замена скобы
Резьба болтов	Сорванная резьба, "слизанные" грани	Замена болтов

Важно: Не используйте для очистки бензин или ацетон – они повреждают резину. Применяйте только специализированный очиститель тормозных систем. Все изношенные детали (пыльники, сальники, поврежденные пальцы) подлежат замене на новые из ремкомплекта.

Снятие поршня из цилиндра без повреждений

После демонтажа цилиндра и очистки его внешней поверхности от грязи, переходите к извлечению поршней. Убедитесь, что ремкомплект содержит новые уплотнительные элементы, так как старые кольца подлежат обязательной замене.

Перед разбором подготовьте чистую ветошь и подходящую жидкость для промывки деталей (тормозную или спирт). Избегайте применения минеральных масел или агрессивных растворителей, способных повредить резиновые компоненты.

Порядок извлечения поршней

Выдавите первый поршень сжатым воздухом:
- Плотно прижмите цилиндр к деревянному бруску отверстием вверх
- Подайте воздух под низким давлением (макс. 2-3 атм) через штуцер для прокачки
- Используйте защитные очки и не направляйте поршень на себя
Извлеките второй поршень вручную:
- После выхода первого поршня сразу перекройте подачу воздуха
- Достаньте второй поршень пальцами или пластиковым пинцетом
- Не применяйте металлические инструменты – рискуете поцарапать зеркало цилиндра
Аккуратно извлеките стопорные кольца:
- Специальными круглогубцами снимите стопорные кольца в торцах цилиндра
- Проверьте канавки под кольца на отсутствие задиров
Извлеките уплотнения:
- Тупой деревянной палочкой или пластиковым скребком вытолкните манжеты из посадочных канавок
- Маркируйте пыльники и поршни, если они имеют разное конструктивное исполнение

Все извлеченные детали разложите на чистой поверхности в порядке демонтажа. Немедленно промойте цилиндр и поршни от остатков тормозной жидкости. Проведите визуальный осмотр рабочих поверхностей – царапины или коррозия на зеркале цилиндра требуют замены узла.

Удаление старых резиновых уплотнений и пыльников

Тщательно очистите корпус цилиндра от грязи и остатков тормозной жидкости с помощью ветоши или щетки, избегая абразивных материалов. Убедитесь, что рабочая поверхность полностью сухая перед извлечением резиновых элементов – остатки жидкости усложняют демонтаж и повышают риск повреждения деталей.

Аккуратно подденьте отверткой с тонким жалом или специальным пинцетом края пыльника и манжет поршня. Начинайте с внешнего края уплотнительного кольца, постепенно выворачивая резину из посадочной канавки без резких движений. Избегайте царапания зеркала цилиндра и алюминиевых поверхностей металлическими инструментами.

Ключевые этапы демонтажа

Пыльник: Захватите край резины у основания цилиндра, потяните вверх с равномерным усилием по всей окружности
Уплотнительные кольца:
- Используйте деревянный или пластиковый шпатель для выталкивания манжет из канавок
- При закисании нанесите несколько капель тормозной жидкости для размягчения
Контроль состояния: Осмотрите канавки после извлечения – отсутствие задиров и коррозии критично для герметичности новых уплотнений

Элемент	Инструмент	Типовая проблема
Главная манжета	Пластиковый крюк	Прикипание к стенкам цилиндра
Пыльник	Пинцет с тупыми концами	Разрыв при неравномерном вытягивании
Сальники	Деревянная зубочистка	Деформация металлической пружинки внутри

Важно: Все извлеченные резиновые детали подлежат обязательной замене независимо от видимых повреждений. Остатки старой резины в посадочных местах снижают эффективность тормозов – используйте сжатый воздух или ватные палочки для финишной очистки канавок.

Тщательная очистка корпуса цилиндра от грязи и коррозии

Полностью разберите цилиндр, удалив поршни, уплотнения и стопорные кольца. Промойте детали в чистом тормозной жидкости или специальном очистителе для удаления остатков масла, пыли и абразивных частиц. Избегайте использования бензина, ацетона или агрессивных растворителей, способных повредить резиновые компоненты.

Осмотрите внутреннюю поверхность цилиндра на предмет задиров, глубоких царапин или эллипсности – такие дефекты требуют замены корпуса. Проверьте зеркало цилиндра на отсутствие точечной коррозии и равномерность поверхности, используя яркий источник света для выявления малейших неровностей.

Этапы механической обработки

При незначительной коррозии выполните последовательную обработку:

Абразивная паста: Нанесите мелкодисперсную пасту (например, ГОИ) на войлочный или фетровый тампон. Вращательными движениями полируйте поверхность до устранения ржавчины.
Финишная шлифовка: Используйте хлопчатобумажную ветошь с пастой для достижения зеркального блеска.
Контроль чистоты: Протрите канал цилиндра безворсовой салфеткой, смоченной в тормозной жидкости. Поверхность должна быть абсолютно гладкой.

Важно: После поливки повторно промойте все каналы тормозной жидкостью. Убедитесь, что компенсационные отверстия полностью свободны от загрязнений – используйте для продувки сжатый воздух или тонкую медную проволоку.

Критерии пригодности корпуса

Параметр	Допустимое состояние	Требует замены
Глубина рисок	Менее 0,05 мм	> 0,1 мм
Площадь коррозии	Единичные точки	Обширные очаги
Геометрия	Идеально круглая	Эллипсность, конусность

Перед сборкой повторно просушите корпус сжатым воздухом. Не допускайте контакта очищенных поверхностей с руками – кожный жир снижает эффективность тормозной жидкости.

Дефектовка деталей: оценка состояния зеркала цилиндра

Тщательно очистите внутреннюю поверхность цилиндра от грязи и остатков тормозной жидкости. Используйте безворсовую ветошь и чистый растворитель, избегая абразивных материалов. Убедитесь, что поверхность полностью сухая перед осмотром.

Проведите визуальный анализ зеркала при ярком освещении, медленно проворачивая цилиндр для осмотра всей поверхности. Ищите глубокие царапины, задиры, коррозионные пятна или бочкообразную деформацию стенок. Особое внимание уделите области возле компенсационного отверстия.

Критерии оценки дефектов

Допустимые повреждения: Мелкие продольные риски без ощутимого рельефа при проведении ногтем. Равномерная матовая поверхность после полировки не влияет на герметичность.

Требующие замены:

Глубокие поперечные или спиралевидные царапины
Локальная коррозия с точечными кавернами
Видимые следы износа в виде ступеньки у краев
Радужные разводы от перегрева

Тип дефекта	Последствия	Решение
Глубокие задиры (>0.1 мм)	Прорыв манжет, утечка ТЖ	Замена цилиндра
Коррозия >30% площади	Залипание поршня, снижение эффективности	Замена цилиндра
Легкая матировка	Допустимо при целых манжетах	Полировка пастой ГОИ

Важно: При сомнениях используйте микрометр для замера внутреннего диаметра в 3-х сечениях. Разница более 0.05 мм между крайними точками указывает на эллипсность, недопустимую для работы системы.

Подготовка новых уплотнителей: смазка тормозной жидкостью

Тщательно очистите новые резиновые манжеты и пыльники от заводской консервационной смазки или возможных загрязнений. Используйте для этого чистую безворсовую салфетку, смоченную исключительно свежей тормозной жидкостью – другие растворители (бензин, Уайт-спирит) недопустимы, так как разрушают резину.

Налейте небольшое количество свежей тормозной жидкости, рекомендованной производителем автомобиля (DOT 4, DOT 5.1 и т.д.), в чистую емкость. Убедитесь, что жидкость из ранее вскрытой тары не содержит влаги или примесей – лучше использовать жидкость из новой, герметично закрытой упаковки.

Процедура нанесения смазки

Обильно смочите пальцы в тормозной жидкости из подготовленной емкости. Аккуратно нанесите жидкость тонким равномерным слоем на всю поверхность уплотнительных элементов:

Внешние и внутренние кромки манжет цилиндра
Рабочие поверхности поршней (если входят в комплект)
Внутренние и наружные стенки пыльников

Избегайте контакта резиновых деталей с кожей рук – жировые выделения ускоряют старение резины. Смазка выполняет критически важные функции:

Защита от сухого пуска	Предотвращает повреждение манжет при первом нажатии на педаль
Облегчение сборки	Позволяет уплотнителям плавно зайти в посадочные канавки
Герметизация	Обеспечивает равномерное прилегание резины к металлическим поверхностям

Немедленно установите смазанные детали на предназначенные места в корпусе цилиндра или на поршень. Не допускайте подсыхания резины – это ухудшает эластичность и повышает риск повреждения при монтаже.

Правильная установка нового пыльника поршня

Тщательно очистите посадочный канавец в корпусе цилиндра от грязи и остатков старой смазки металлической щеткой или ветошью. Убедитесь, что поверхность поршня не имеет задиров или коррозии – при их обнаружении замените поршень.

Нанесите тонкий слой свежей тормозной смазки (рекомендованной производителем) на внутреннюю поверхность нового пыльника и внешнюю кромку, которая будет контактировать с канавкой цилиндра. Избегайте избытка смазки, чтобы пыльник не деформировался при сборке.

Последовательность монтажа

Аккуратно растяните края пыльника и наденьте его на поршень до упора, совместив выступы пыльника с выточкой на поршне.
Вставьте поршень с надетым пыльником в цилиндр, прилагая равномерное усилие. Не допускайте перекоса – это может повредить уплотнения.
Пальцем вдавите наружный край пыльника в посадочную канавку цилиндра по всей окружности, контролируя отсутствие замятий.

Проверьте правильность посадки: пыльник должен лежать в канавке равномерно, без складок и выступов за пределы корпуса. Не приступайте к сборке узла, если кромка пыльника частично вышла из паза – это приведет к попаданию грязи и утечке тормозной жидкости.

Монтаж главного уплотнительного кольца в канавку

Очистите канавку цилиндра от грязи, старой смазки и микрозадиров с помощью безворсовой салфетки. Убедитесь, что посадочное место идеально гладкое – даже мелкие частицы мусора вызовут утечку тормозной жидкости. Проверьте геометрию канавки на отсутствие деформаций.

Нанесите тонкий слой свежей тормозной жидкости на внутреннюю поверхность нового уплотнительного кольца. Не применяйте минеральные масла или универсальные смазки – они разрушают резину. Используйте только жидкость из вскрытой упаковки DOT, соответствующей спецификации производителя.

Последовательность установки

Соблюдайте строгий порядок действий:

Расположите кольцо под углом 45° к канавке, совместив нижний край с посадочным местом
Равномерно вдавливайте резину пальцами по всей окружности без перекручивания
Проверните кольцо в канавке на 360° для равномерного распределения
Убедитесь в отсутствии:
- Выступающих участков над канавкой
- Замятий или складок на поверхности
- Задиров от монтажного инструмента

Категорически запрещено: Растягивать кольцо, использовать металлические инструменты (отвертки, шило), оставлять кольцо на солнце перед установкой. После монтажа визуально убедитесь в полном контакте уплотнения по всей окружности канавки без зазоров.

Аккуратное вставление поршня в корпус цилиндра

Тщательно смажьте стенки корпуса цилиндра и наружную поверхность поршней чистой тормозной жидкостью. Убедитесь, что уплотнительные манжеты и пыльники правильно установлены в канавках поршней без перекручиваний.

Пальцами равномерно вдавливайте поршень в корпус строго параллельно оси цилиндра, избегая перекосов. Прилагайте умеренное усилие – если поршень не входит, проверьте правильность позиционирования уплотнений и отсутствие загрязнений.

Ключевые этапы установки

Зафиксируйте корпус цилиндра в тисках с мягкими накладками
Наденьте защитный колпачок на острый край поршня
Вставляйте поршень медленно, контролируя равномерность погружения
Используйте монтажную лопатку для подправки уплотнителя при необходимости

Важно: запрещается использовать металлические инструменты или чрезмерное усилие – это гарантированно повредит зеркало цилиндра и резиновые компоненты. После установки проверьте свободу хода поршня легким нажатием отвертки.

Контроль свободного хода поршня после сборки

После установки нового ремкомплекта тормозного цилиндра критически проверить свободный ход поршня. Этот параметр определяет корректность работы тормозной системы и предотвращает подклинивание механизма.

Неправильный зазор приводит либо к недостаточному растормаживанию колеса (вызывая перегрев), либо к снижению эффективности торможения. Контроль выполняется механическим способом сразу после сборки, до подключения гидравлики.

Порядок проверки

Требуемые инструменты: штангенциркуль или щуп толщиной 0.5-1 мм.

Вручную вдавите поршень в корпус цилиндра до упора
Медленно отпустите поршень, позволяя ему выдвинуться под действием пружины
Измерьте расстояние между торцом поршня и краем цилиндра в полностью отпущенном состоянии

Нормальный зазор	Недостаточный ход (<0.3 мм)	Избыточный ход (>1 мм)
0.5–0.8 мм	Проверить сборку, устранить перекосы	Заменить возвратную пружину

Ключевые признаки правильной регулировки:

Поршень двигается без заеданий при ручном тестировании
Слышен четкий щелчок при возврате в исходное положение
Зазор равномерен по всей окружности поршня

Замена защитных чехлов направляющих пальцев

Поврежденные чехлы направляющих пальцев пропускают грязь и влагу, что приводит к коррозии и заклиниванию суппорта. Обязательно меняйте оба чехла одновременно, даже если один внешне цел – ресурс у них одинаковый.

Перед работой очистите посадочные места пальцев от старой смазки и загрязнений металлической щеткой. Убедитесь, что новые чехлы из ремкомплекта точно соответствуют старым по размеру и конфигурации – ошибка вызовет ускоренный износ.

Порядок установки новых чехлов

Шаг 1: Подготовка пальцев

Тщательно протрите направляющие пальцы безворсовой тканью. Нанесите на поверхность специальную смазку для суппортов (обычно идет в комплекте). Избегайте минеральных масел – они разрушают резину.

Шаг 2: Монтаж чехла

Сожмите края нового чехла пальцами, аккуратно вставьте палец в центральное отверстие. Равномерно распределите резину по канавке, убедившись, что чехол сидит без перекосов. Не используйте острые инструменты – риск порезать уплотнитель.

Проверьте посадку: чехол должен плотно обжимать палец по всей окружности.
Убедитесь, что защитные кромки направлены наружу – это предотвратит попадание абразива.
При наличии фиксирующих колец наденьте их в пазы до щелчка.

Контрольный осмотр

После сборки суппорта вручную переместите палец вдоль оси – ход должен быть плавным, без заеданий. Выступившая смазка у краев чехла – нормальное явление, излишки удалять не нужно.

Нанесение смазки на направляющие и ответные поверхности

Тщательно очистите все направляющие суппорта и ответные поверхности скобы от старой смазки, грязи и продуктов коррозии с помощью металлической щетки и специального очистителя. Убедитесь, что поверхности абсолютно сухие и гладкие, без задиров или ржавчины, которые могут помешать свободному перемещению колодок и поршня.

Используйте исключительно высокотемпературную пастообразную смазку для тормозных систем (типа Ceramic Grease, Molykote CU-7439 или аналоги). Никогда не применяйте графитовые, медные смазки общего назначения или минеральные масла – они разрушают резиновые уплотнения и теряют свойства при нагреве.

Порядок нанесения

Направляющие пальцы:
- Равномерно нанесите тонкий слой смазки по всей длине пальца (кроме резьбовой части).
- Заполните смазкой внутреннюю полость резинового пыльника направляющей после установки пальца в скобу.
Ответные площадки скобы:
- Обработайте смазкой металлические выступы скобы, где контактируют наружные тормозные колодки.
- Нанесите смазку на тыльную сторону металлических пластин колодок (контактные точки со скобой).
Поршень цилиндра:
- Смажьте тонким слоем внешнюю кромку поршня перед установкой в корпус цилиндра.
- Не допускайте попадания смазки на рабочую поверхность поршня или тормозную колодку.

Излишки смазки удалите чистой ветошью – избыточный слой притягивает грязь и может вызвать заклинивание. Убедитесь, что смазка не попала на фрикционные накладки колодок или тормозной диск – это приведет к снижению эффективности торможения.

Установка суппорта на штатное место

Проверьте чистоту посадочного места на поворотном кулаке, удалите ржавчину или заусенцы металлической щёткой, затем обработайте поверхности тонким слоем высокотемпературной смазки для тормозных механизмов. Убедитесь, что направляющие пальцы суппорта свободно перемещаются в своих втулках, при необходимости замените защитные пыльники из ремкомплекта.

Установите тормозные колодки в скобы суппорта, соблюдая расположение противоскрипных пластин и датчиков износа (если предусмотрены конструкцией). Аккуратно наденьте суппорт на тормозной диск, совместив монтажные отверстия с резьбовыми гнёздами поворотного кулака.

Фиксация и завершающие операции

Вставьте направляющие пальцы в отверстия суппорта, предварительно смазав их специальной смазкой для ШРУСов или графитовой пастой. Равномерно затяните крепёжные болты моментом, указанным в руководстве по ремонту автомобиля (обычно 25-35 Н·м). Подсоедините тормозной шланг к суппорту, заменив медные шайбы новыми из ремкомплекта, и затяните соединение ключом.

Обязательные действия после монтажа:

Прокачайте тормозную систему для удаления воздуха через штуцер прокачки цилиндра.
Проверьте отсутствие подтёков тормозной жидкости в местах соединений.
Установите колесо и проведите тестовое торможение на малой скорости перед эксплуатацией.

Подсоединение тормозного шланга с заменой медных шайб

Убедитесь в наличии новых медных шайб из ремкомплекта, соответствующих диаметру штуцера цилиндра и шланга. Проверьте резьбу на штуцере цилиндра и шланге на отсутствие повреждений или коррозии – при необходимости аккуратно очистите их мелкой наждачной бумагой.

Наденьте две новые шайбы на штуцер тормозного цилиндра. Никогда не используйте старые шайбы, даже если они кажутся целыми – это гарантированно приведет к подтеканию тормозной жидкости. Расположите шланг так, чтобы он не перекручивался и не натягивался после фиксации.

Порядок соединения и затяжки

Наденьте торцевой конец шланга с резьбой на штуцер цилиндра поверх медных шайб.
Пальцами наживите гайку шланга на резьбу штуцера до упора, убедившись в отсутствии перекоса.
Затяните соединение динамометрическим ключом с усилием, указанным в спецификации производителя автомобиля (обычно 15-25 Н·м). Превышение момента затяжки деформирует шайбы и повреждает резьбу.
При отсутствии динамометрического ключа выполните затяжку осторожно, примерно на ¼ оборота после ручного подтягивания, избегая чрезмерных усилий.

После установки всех компонентов тормозной системы выполните прокачку контура для удаления воздуха. Обязательно проверьте герметичность соединения при работающем двигателе (нажав на педаль тормоза) и на заглушенном моторе (создав остаточное давление в системе многократным нажатием педали).

Ключевое правило	Последствие нарушения
Использовать ТОЛЬКО новые шайбы	Протечка тормозной жидкости, падение давления
Соблюдать момент затяжки	Срыв резьбы или деформация штуцера
Контроль положения шланга	Перетирание магистрали, трещины

Монтаж тормозных колодок и стопорных пружин

Очистите посадочные места суппорта и тыльные стороны колодок от грязи, остатков смазки и ржавчины. Нанесите тонкий слой высокотемпературной смазки на нерабочие поверхности колодок и точки контакта с суппортом, избегая попадания на фрикционный материал или тормозной диск.

Установите новые колодки в суппорт, соблюдая их правильную ориентацию (обычно на колодках или упаковке указано направление вращения диска). Убедитесь, что противоскрипные пластины (если предусмотрены) плотно прилегают к колодкам.

Фиксация стопорными пружинами

Проверьте состояние стопорных пружин – они должны быть новыми или не иметь деформаций.
Наденьте пружины на установленные колодки, совмещая их отверстия с направляющими пальцами суппорта.
Сильно надавите на центральную часть пружины до характерного щелчка – язычки пружины должны полностью зафиксироваться в пазах пальцев.

Контрольный пункт	Требование
Зазор между пружиной и колодкой	Отсутствует (плотное прилегание)
Подвижность колодок	Лёгкий поперечный люфт без заклинивания

Вручную переместите колодки параллельно диску – должен ощущаться небольшой свободный ход. Категорически запрещается сгибать или подпиливать пружины для упрощения монтажа – это приведёт к потере фиксации.

Прокачка тормозной системы: последовательность операций

После замены тормозного цилиндра с использованием ремкомплекта, система заполняется свежей тормозной жидкостью и тщательно прокачивается для удаления воздуха. Нарушение порядка операций приведет к неполному удалению пузырей и снижению эффективности торможения.

Подготовьте чистую прозрачную емкость с небольшим количеством тормозной жидкости, шланг, подходящий по диаметру к штуцерам прокачки, и помощника. Убедитесь, что уровень жидкости в бачке поддерживается выше минимальной отметки на протяжении всего процесса. Работайте последовательно с каждым колесом.

Этапы прокачки

Начните с самого дальнего от ГТЦ колеса:
- Для авто с левым рулем: заднее правое → заднее левое → переднее правое → переднее левое
- Для праворульных моделей: заднее левое → заднее правое → переднее левое → переднее правое
Подсоедините шланг к штуцеру прокачки цилиндра, второй конец опустите в емкость с жидкостью
Попросите помощника 3-5 раз нажать педаль тормоза и удерживать её в крайнем положении
Открутите штуцер на ¼-½ оборота: воздух и жидкость начнут выходить в емкость
Затяните штуцер до упора до того, как педаль достигнет пола
Повторяйте пункты 3-5 до полного исчезновения пузырьков воздуха в шланге
Проверьте педаль: после прокачки всех контуров она должна стать упругой, без провалов

Контрольный признак	Норма	Неисправность
Ход педали	Короткий, жесткий	Мягкая, проваливается
Жидкость в шланге	Прозрачная, без пузырьков	Мутная, с пузырями

Проверка уровня тормозной жидкости в бачке

Откройте капот и найдите главный тормозной цилиндр – обычно это металлический блок с одним или двумя пластиковыми бачками на корпусе. Бачок чаще полупрозрачный с маркировкой MIN и MAX на стенках, но может быть и непрозрачным металлическим со смотровым окном или щупом под крышкой. Убедитесь, что поверхность бачка чистая перед осмотром.

Определите уровень жидкости без снятия крышки: для прозрачных бачков – визуально по меткам, для непрозрачных – через смотровое окно или с помощью щупа (если предусмотрен конструкцией). Если уровень ниже отметки MIN или не определяется, долейте рекомендованную производителем жидкость до MAX перед началом работ. Никогда не используйте жидкость из открытой или поврежденной упаковки.

Важные нюансы при проверке

Чистота вокруг крышки: Протрите бачок ветошью перед откручиванием, чтобы грязь не поплала внутрь системы.
Состояние жидкости: Темно-коричневый или черный цвет сигнализирует о необходимости полной замены после ремонта цилиндра.
Резкое падение уровня: Если жидкость уходит быстро – ищите утечки (осмотрите шланги, цилиндры, соединения).

Ситуация	Действие
Уровень между MIN и MAX	Доливка не требуется, можно приступать к ремонту
Уровень на/ниже MIN	Обязательно долейте до MAX перед разборкой
Жидкость мутная с осадком	Требуется полная замена после ремонта цилиндра

Тестирование педали тормоза на мягкость и провалы

После замены уплотнений главного или рабочего цилиндра с помощью ремкомплекта обязательно проверьте поведение педали тормоза перед эксплуатацией автомобиля. Убедитесь, что двигатель запущен, а вакуумный усилитель функционирует корректно, так как это влияет на усилие при нажатии.

Проведите серию энергичных нажатий на педаль тормоза (3-5 раз) для стабилизации давления в системе. Затем плавно, но с постоянным усилием выжмите педаль до упора, зафиксировав её в крайнем положении на 10-15 секунд. В этот момент контролируйте два ключевых параметра.

Критерии оценки при фиксации педали

Мягкость: Педаль должна быть упругой, без ощущения "ватности" или излишнего свободного хода. Провал более 1/3 от начального положения указывает на наличие воздуха в системе.
Стабильность: При удержании педали в выжатом состоянии её ход не должен уменьшаться (медленно опускаться ниже первоначально достигнутой точки). Такое "сползание" свидетельствует о негерметичности цилиндров или соединений.

Действия при выявлении проблем

Воздух в системе (мягкая педаль с большим ходом): Повторите прокачку тормозов, начиная с колеса, наиболее удалённого от ГТЦ. Проверьте уровень жидкости в бачке.
Провал педали (медленное опускание при удержании): Осмотрите места соединений трубок, штуцеров и корпус цилиндра на предмет подтёков тормозной жидкости. При отсутствии видимых утечек – возможен брак ремкомплекта или дефект зеркала цилиндра.

Визуальный осмотр на подтеки жидкости после сборки

После установки ремкомплекта и заполнения системы тормозной жидкостью визуальный контроль герметичности обязателен. Любая утечка снизит давление в контуре, приведёт к отказу тормозов и опасной ситуации при движении.

Очистите корпус цилиндра, соединения и прилегающие детали ветошью. Используйте яркий фонарь для подсветки труднодоступных зон. Проводите осмотр при хорошем освещении, последовательно проверяя все потенциально уязвимые участки.

Ключевые точки контроля и действия при обнаружении дефектов

Зона осмотра	Возможная проблема	Действия
Уплотнительные кольца поршня	Выдавленная манжета, микротрещина	Повторная разборка и замена кольца из ремкомплекта
Штуцеры тормозных трубок	Недотянутое соединение, повреждение резьбы	Дозированная подтяжка ключом (без перетяжки)
Стык корпуса с ГТЦ	Деформация посадочной поверхности	Замена цилиндра или шлифовка плоскости
Перепускной клапан (если есть)	Износ резьбы, отсутствие герметика	Нанесение фиксатора резьбы, замена клапана

Важно: При выявлении подтёков немедленно устраните причину. Запрещается эксплуатировать автомобиль до полного подтверждения герметичности системы. Для точной диагностики используйте белую бумажную салфетку – даже минимальные следы жидкости оставят заметные пятна.

Контроль первых километров пробной поездки

Сразу после сборки и прокачки тормозной системы выполните краткий тест на неподвижном автомобиле. Нажмите педаль тормоза до упора – она должна быть упругой, без провалов или излишней мягкости. Удерживайте давление 1-2 минуты: педаль не должна постепенно уходить в пол, что указывает на утечку жидкости или негерметичность цилиндра.

Начните движение по пустой ровной площадке. Разгонитесь до 20-30 км/ч и выполните несколько плавных торможений средней интенсивности. Следите за поведением педали – посторонние шумы (шипение, скрип), вибрации или снижение эффективности требуют немедленной остановки. Убедитесь, что автомобиль тормозит прямо, без увода в сторону.

Порядок проверки на дороге

Выезжайте на безопасный участок дороги с разрешенным скоростным режимом до 60 км/ч:

Этап 1 (3-5 км): Чередуйте плавные разгоны и мягкие торможения. Контролируйте:

Равномерность замедления
Отсутствие биения руля при нажатии на педаль
Целостность соединений (визуально при остановках)

Этап 2 (до 10 км): Проведите 2-3 резких торможения со скорости 50 км/ч. Автомобиль должен:

Сохранять траекторию без блокировки колес
Не издавать металлический скрежет (признак перегрева)

После поездки выполните обязательную проверку:

Область осмотра	Норма	Неисправность
Корпус цилиндра и штуцеры	Сухо, следов жидкости нет	Капли или мокрые пятна тормозной жидкости
Уровень жидкости в бачке	Между MIN/MAX	Снижение уровня за поездку
Температура колесных дисков	Равномерный нагрев всех колес	Одно колесо заметно горячее других

При обнаружении отклонений заглушите двигатель и повторите диагностику. Продолжать эксплуатацию допустимо только при полном отсутствии подтеканий, стабильной работе педали и симметричном торможении.

Правила обкатки отремонтированного тормозного цилиндра

После установки отремонтированного цилиндра критически важно провести правильную обкатку для притирки уплотнений и стабилизации работоспособности. Игнорирование этого этапа может привести к утечкам тормозной жидкости или снижению эффективности торможения.

Обкатка позволяет новым манжетам адаптироваться к поверхности поршня и стенкам цилиндра, обеспечивая герметичность системы. Процедура занимает 2-3 дня и требует осторожного вождения без экстремальных нагрузок на тормоза.

Этапы выполнения обкатки

Соблюдайте следующий порядок действий в течение первых 300-500 км пробега:

Плавное начало движения: первые 10 км избегайте резких торможений
Постепенное увеличение нагрузки: используйте прогрессивное нажатие на педаль
Контрольные остановки: каждые 50 км выполняйте серию из 5 плавных торможений со скорости 60 км/ч
Мониторинг уровня жидкости: проверяйте бачок после каждой поездки

Категорически запрещено во время обкатки:

Резкие экстренные торможения
Движение с прицепом или максимальной загрузкой
Длительные спуски с постоянным подтормаживанием
Агрессивная езда в горной местности

Признаки успешной обкатки:

Параметр	Нормальное состояние
Ход педали	Постоянный, без провалов
Уровень тормозной жидкости	Стабильный (между MIN/MAX)
Следы подтеков	Отсутствуют на корпусе цилиндра
Эффективность торможения	Равномерное замедление без рывков

Хранение остатков ремкомплекта для будущего использования

Сохранять оставшиеся после ремонта компоненты ремкомплекта тормозного цилиндра для потенциального будущего использования допустимо только при соблюдении строгих условий хранения. Неправильное хранение приведет к деградации материалов, особенно резиновых уплотнений, сделав их непригодными и опасными для применения.

Основная цель – максимально защитить компоненты от факторов, ускоряющих старение: кислорода воздуха, озона, ультрафиолетового излучения, перепадов температур, пыли, грязи и механических повреждений. Резиновые манжеты и пыльники наиболее уязвимы.

Ключевые принципы хранения

Герметичность и защита от воздуха:

Индивидуальная упаковка: Каждый резиновый компонент (манжеты, пыльники) должен быть помещен в отдельный герметичный пакет с zip-замком или запаянный пакет.
Удаление воздуха: По возможности, выдавите максимальное количество воздуха из пакета перед запечатыванием. Использование вакуумного упаковщика – идеальный вариант.
Защита от УФ-излучения: Используйте непрозрачные пакеты (черные, фольгированные) или храните прозрачные пакеты в темном месте. Свет, особенно солнечный, разрушает резину.

Контроль условий окружающей среды:

Температура: Храните пакеты в прохладном, сухом месте. Оптимальный диапазон обычно +10°C до +25°C. Избегайте мест рядом с отопительными приборами, двигателем автомобиля или под прямыми солнечными лучами. Сильный холод также вреден.
Влажность: Помещение должно быть сухим для предотвращения коррозии металлических деталей (если они есть в комплекте, например, толкатели или пружинки) и роста плесени.
Защита от озона: Держите пакеты подальше от источников озона, таких как мощные электродвигатели, трансформаторы, сварочное оборудование.

Маркировка и организация:

Четкая идентификация: На каждом пакете обязательно укажите:
- Для какого именно тормозного цилиндра (передний/задний, левый/правый, модель авто или номер по каталогу).
- Название или назначение детали внутри (напр., "ГУЦ главная манжета", "РТЦ пыльник").
- Дату упаковки/ремонта. Это критически важно для отслеживания срока годности.
Аккуратное размещение: Храните пакеты в коробке или контейнере, защищающем от пыли и случайного сдавливания. Избегайте мест, где на них могут что-то уронить.
Отдельно от химикатов: Не храните рядом с маслами, топливом, растворителями, кислотами или щелочами, пары которых могут повредить резину.

Тип компонента	Основные угрозы	Макс. рекоменд. срок хранения*	Особые меры
Резиновые уплотнения (манжеты, пыльники)	Воздух (O2, O3), УФ-свет, тепло, деформация, масла/химикаты	1-2 года (в идеальной упаковке)	Гермопакет + удаление воздуха + темнота + прохлада
Металлические детали (пружины, толкатели)	Влага (коррозия), механические повреждения	Длительный (при защите от коррозии)	Легкая смазка, пакет с силикагелем, сухость
Пластиковые элементы	УФ-свет, деформация	Длительный	Защита от света и сдавливания

*Сроки очень условны и зависят от исходного качества резины и условий хранения. Всегда проверяйте состояние перед использованием!

Перед повторным использованием всегда тщательно проверяйте состояние хранившихся резиновых деталей. Ищите признаки старения: трещины (даже микро), потерю эластичности (ожесточение), деформацию, липкость или размягчение. При малейших сомнениях или истечении срока годности, указанного производителем ремкомплекта, компонент использовать нельзя. Безопасность тормозной системы не допускает компромиссов с изношенными уплотнениями.

Распространенные ошибки начинающих при сборке

Неправильная очистка деталей перед установкой уплотнений – частая проблема. Грязь или микрочастицы на зеркале цилиндра или поршне провоцируют утечки даже с новыми манжетами. Использование абразивных материалов для зачистки также недопустимо: царапины нарушат герметичность.

Пренебрежение смазкой приводит к повреждению резиновых элементов при сборке и некорректной работе системы. Специальная тормозная смазка (типа DOT-4 совместимой) наносится тонким слоем на все уплотнения и трущиеся поверхности, но излишки нужно удалять – они могут загрязнить систему.

Критические недочеты монтажа

Перекос уплотнительных колец при установке поршня – резина заминается в посадочный канав, что вызывает течь и заклинивание.
Некорректная сборка пыльника: неправильная фиксация его краёв ведёт к попаданию грязи внутрь цилиндра.
Использование старых деталей из ремкомплекта (например, оставление изношенной стопорной шайбы вместо замены).

Типичные последствия ошибок:

Ошибка	Результат
Неполное удаление воздуха из системы	"Мягкая" педаль тормоза, снижение эффективности
Неправильная последовательность сборки пружин	Самопроизвольное срабатывание тормозов или заклинивание
Затяжка штуцеров с избыточным усилием	Срыв резьбы, необходимость замены цилиндра

Проверка направления манжет – чашки уплотнений должны быть обращены в сторону давления жидкости (обычно к задней части цилиндра).
Контроль положения стопорных колец – они должны полностью защёлкнуться в канавке без перекоса.
Тест работоспособности до установки – ручное перемещение поршня в чистом цилиндре для оценки плавности хода.

Признаки некачественного ремонта и способы их устранения

После сборки тормозного цилиндра с использованием ремкомплекта, некорректная работа проявляется характерными симптомами. Игнорирование этих признаков ведет к снижению эффективности торможения и риску полного отказа системы.

Ключевые индикаторы проблем включают утечки тормозной жидкости, неравномерное срабатывание колодок или посторонние шумы. Своевременное выявление и устранение этих дефектов критически важно для безопасности.

Распространенные проблемы и решения

Подтекание тормозной жидкости:

Причина: Неплотная посадка манжет, повреждения зеркала цилиндра, перекос поршня.
Устранение: Проверить чистоту посадочных поверхностей, заменить деформированные уплотнения, при наличии задиров на гильзе – заменить цилиндр.
Заедание поршня или тугое перемещение:

Причина: Загрязнение каналов, коррозия на поверхности поршня, несоответствие размеров ремонтных деталей.
Устранение: Полностью разобрать узел, очистить полости от грязи, заменить поршень и манжеты при коррозии, использовать только оригинальные ремкомплекты.
Неполное растормаживание колеса (подтормаживание):

Причина: Загрязнение компенсационного отверстия, деформация возвратной пружины, неправильная сборка.
Устранение: Продуть каналы цилиндра, заменить ослабленную пружину, проверить правильность установки всех компонентов.
Воздух в системе после ремонта (мягкая педаль):

Причина: Некачественная прокачка из-за негерметичности соединений или пропуска воздуха через уплотнения.
Устранение: Повторно прокачать тормоза, уделяя внимание проблемному контуру, проверить затяжку штуцеров и целостность уплотнительных колец.

Профилактика некачественного ремонта:

Тщательно очищайте все детали цилиндра перед сборкой.
Используйте только тормозную жидкость, рекомендованную производителем, для смазки уплотнений.
Проверяйте зеркало цилиндра на отсутствие задиров и коррозии – при их наличии ремонт недопустим.
Строго соблюдайте последовательность сборки и моменты затяжки крепежа.

Сроки повторного обслуживания после ремонта

После установки ремкомплекта в тормозной цилиндр критически важно соблюдать регламентные интервалы проверок. Первичный контроль работоспособности выполняется сразу по завершении монтажа – проводится прокачка тормозной системы и тест-драйв для проверки отсутствия подтеканий и эффективности торможения.

Дальнейшее обслуживание ремонтированного узла должно быть интегрировано в стандартные сроки ТО автомобиля, но с усиленным вниманием к тормозной системе. Обязательна визуальная диагностика цилиндра при каждой замене колодок или плановом осмотре ходовой части.

Документирование выполненных работ для сервисной истории

Фиксируйте все этапы использования ремкомплекта тормозного цилиндра для объективного отслеживания состояния тормозной системы и обоснования будущих ремонтов. Подробное описание замененных деталей и процедур исключает спорные ситуации при гарантийных обращениях или диагностике неисправностей.

Запись должна включать идентификационные данные автомобиля (VIN, госномер), точный пробег на момент ремонта и дату выполнения работ. Обязательно укажите каталожные номера примененных компонентов ремкомплекта и оригинальные номера демонтированных изношенных элементов для контроля совместимости запчастей.

Ключевые элементы фиксации

Список замененных компонентов: Уплотнительные манжеты, пыльники, стопорные кольца из ремкомплекта
Состояние цилиндра: Наличие коррозии, оценка рабочей поверхности, дефекты корпуса
Контрольные параметры: Усилие на педали, уровень тормозной жидкости, отсутствие подтеканий после сборки

Документ	Обязательные данные
Акт выполненных работ	Перечень операций, использованные материалы, подпись механика
Фотоотчет	Изображения изношенных деталей до замены, состояние посадочных мест

Прикрепляйте чеки на ремкомплект к сервисной документации для подтверждения происхождения запчастей. Отмечайте особенности сборки (например, применение специфичной смазки или момент затяжки крепежа), влияющие на долговечность ремонта.

Список источников

При подготовке материалов по ремонту тормозных цилиндров критически важно опираться на проверенную техническую информацию. Использование недостоверных источников может привести к ошибкам при сборке и нарушению безопасности транспортного средства.

Ниже перечислены категории авторитетных ресурсов, содержащих корректные данные о применении ремкомплектов. Рекомендуется сверяться с несколькими источниками для уточнения особенностей конкретной модели авто.

Официальные руководства по ремонту от производителей автомобилей (Factory Service Manuals)
Инструкции по эксплуатации и техобслуживанию транспортных средств
Технические спецификации производителей ремкомплектов (например, TRW, ATE, Bosch)
Видеоинструкции от сертифицированных автомехаников на платформах YouTube
Специализированные автомобильные форумы, посвященные конкретным маркам (например, Drive2.ru)
Отраслевые пособия по гидравлическим тормозным системам (например, издательства "За рулём")
