Интеркулер для дизеля - разновидности, принцип действия, монтаж

Статья обновлена: 18.08.2025

Интеркулер – обязательный элемент современных дизельных двигателей с турбонаддувом. Его главная задача – охлаждение сжатого воздуха перед подачей в цилиндры.

Без интеркулера горячий воздух от турбины снижает плотность кислорода, ухудшая эффективность сгорания топлива. Это приводит к потере мощности, перерасходу горючего и повышенному износу мотора.

В статье подробно разберем принцип работы интеркулера, сравним два основных типа – воздушный и жидкостный, а также рассмотрим ключевые аспекты самостоятельной установки и интеграции системы в автомобиль.

Разновидности дизельных интеркулеров: сравниваем воздушный и водяной типы

Конструктивно интеркулеры для дизельных двигателей разделяются на два основных типа: воздушно-воздушные и водно-воздушные. Оба варианта выполняют одинаковую функцию – охлаждают сжатый турбиной воздух перед подачей во впускной коллектор, но используют для этого разные физические принципы и технические решения.

Ключевое различие заключается в используемом теплоносителе: первый тип отводит тепло атмосферным воздухом, второй – жидкостью (обычно антифризом из отдельного контура). Выбор конкретной системы напрямую влияет на эффективность охлаждения, сложность монтажа и эксплуатационные характеристики двигателя.

Сравнение конструкций и рабочих параметров

Основные характеристики воздушного и водяного интеркулеров:

Параметр	Воздушный тип	Водяной тип
Принцип охлаждения	Поток набегающего воздуха через соты радиатора	Циркуляция антифриза через теплообменник
Эффективность	Зависит от скорости движения авто и температуры окружающей среды	Стабильна в любых условиях (особенно на низких оборотах)
Сложность установки	Требует пространства в переднем бампере для монтажа радиатора	Нужна интеграция водяной магистрали, насоса и дополнительного радиатора
Инертность	Быстрый отвод тепла при движении на скорости	Риск перегрева при длительных нагрузках из-за нагрева жидкости
Вес системы	Минимальный (алюминиевый радиатор + патрубки)	Увеличенный (теплообменник, помпа, трубки, охлаждающая жидкость)

Преимущества воздушных интеркулеров:

Простота конструкции и ремонтопригодность
Отсутствие дополнительных насосов и герметичных соединений
Меньшая стоимость комплектующих и обслуживания

Преимущества водяных интеркулеров:

Компактность основного теплообменника (монтируется непосредственно на впуске)
Минимальное расстояние до впускного коллектора (снижает турбояму)
Эффективная работа в городском режиме и при низких оборотах двигателя

Важно: водяные системы требуют регулярного контроля состояния помпы, герметичности контура и качества охлаждающей жидкости. Воздушные аналоги более чувствительны к механическим повреждениям и загрязнению сот радиатора.

Принцип работы интеркулера: как охлаждается воздух после турбины

Сжатый турбокомпрессором воздух нагревается до 150-200°C из-за адиабатического сжатия и тепла от выхлопных газов, вращающих турбину. Горячий воздух обладает низкой плотностью, что снижает содержание кислорода в единице объема. Для повышения эффективности горения топлива этот воздух необходимо охладить перед подачей в цилиндры двигателя.

Интеркулер выполняет функцию теплообменника: разогретый воздух из турбины проходит через его внутренние каналы, а внешняя поверхность устройства обдувается встречным потоком воздуха (при движении автомобиля) или принудительно вентилятором. Тепловая энергия передается от сжатого воздуха к стенкам интеркулера, а затем рассеивается в атмосферу.

Ключевые этапы охлаждения

Процесс включает несколько физических явлений:

Теплопередача: Тепло от воздуха передается металлическим трубкам и пластинам теплообменника через конвекцию.
Теплопроводность: Материал интеркулера (алюминий или медь) быстро проводит тепло от внутренних каналов к внешним ребрам.
Конвективный теплообмен: Внешний воздушный поток отбирает тепло с поверхности ребер, охлаждая их.

Результат охлаждения: Температура воздуха снижается на 40-80°C, а его плотность увеличивается на 15-25%. Это обеспечивает:

Более высокое содержание кислорода в воздушном заряде.
Снижение риска детонации (для бензиновых ДВС) и температурной нагрузки.
Повышение полноты сгорания топливной смеси.

Эффективность интеркулера зависит от: площади теплообмена, материала конструкции, скорости встречного воздушного потока и разницы температур между сжатым воздухом и окружающей средой. Принудительное охлаждение вентиляторами часто используется на малых скоростях или при высокой нагрузке.

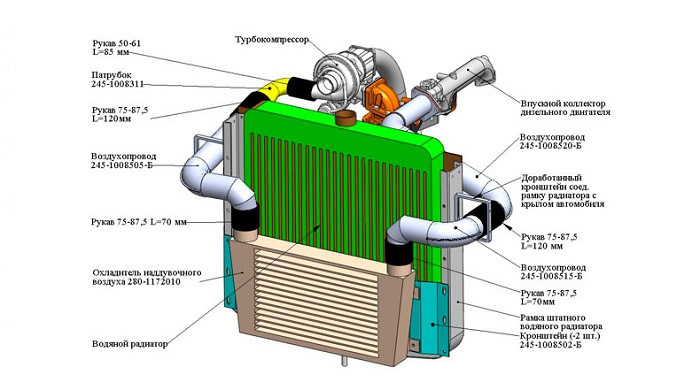

Пошаговая установка интеркулера на автомобиль своими силами

Перед началом работ убедитесь в наличии подходящего интеркулера, совместимого с вашей моделью авто, и подготовьте комплект креплений, патрубков, хомутов. Проверьте состояние штатных воздушных магистралей турбины – при износе замените их.

Очистите пространство в моторном отсеке или перед радиатором (в зависимости от типа монтажа) от загрязнений. Зафиксируйте автомобиль на подъемнике/эстакаде, отключите минусовую клемму АКБ и демонтируйте элементы, мешающие доступу к зоне установки: бампер, фары, защиты двигателя.

Демонтаж старого интеркулера (если установлен):
Ослабьте хомуты патрубков, аккуратно отсоедините воздуховоды. Открутите крепежные болты/кронштейны, извлеките устройство. Оцените посадочные места на предмет коррозии или повреждений.
Примерка нового интеркулера:
Приложите интеркулер к месту установки без фиксации. Убедитесь, что он не контактирует с подвижными деталями, элементами кузова, радиаторами. При необходимости доработайте кронштейны или точки крепления.
Монтаж интеркулера:
Закрепите устройство штатными или адаптированными кронштейнами, используя резиновые прокладки для виброизоляции. Затяните болты без перекоса корпуса. Для front-mount установки предварительно смонтируйте силовые элементы за бампером.
Подключение воздушных магистралей:
Наденьте патрубки на штуцеры турбины и впускного коллектора, затем присоедините к интеркулеру. Убедитесь в отсутствии перегибов. Затяните все хомуты с усилием 5-7 Н·м. Для топ-mount систем проверьте зазоры под капотом.
Проверка герметичности:
Запустите двигатель, дайте ему поработать на холостых оборотах. Обработайте стыки патрубков мыльным раствором – пузыри укажут на утечку. При выявлении дефектов подтяните хомуты или замените патрубки.
Финальная сборка:
Установите на место снятые элементы (бампер, защиты). Подключите АКБ. Проведите тест-драйв на средних оборотах, контролируя отсутствие посторонних шумов и стабильность работы двигателя.
