Инжектор ВАЗ 2107 - устройство и принцип работы

Статья обновлена: 18.08.2025

Замена карбюратора на инжекторную систему стала ключевым этапом в эволюции ВАЗ 2107, существенно повысив эксплуатационные характеристики легендарной "классики".

Данная статья детально рассматривает устройство инжекторного двигателя ВАЗ 2107, принцип его работы и основные отличия от карбюраторного варианта.

Вы узнаете о конструкции системы впрыска, ключевых компонентах (контроллер, форсунки, датчики, топливный насос), их функциях и важных особенностях обслуживания инжекторной "семерки".

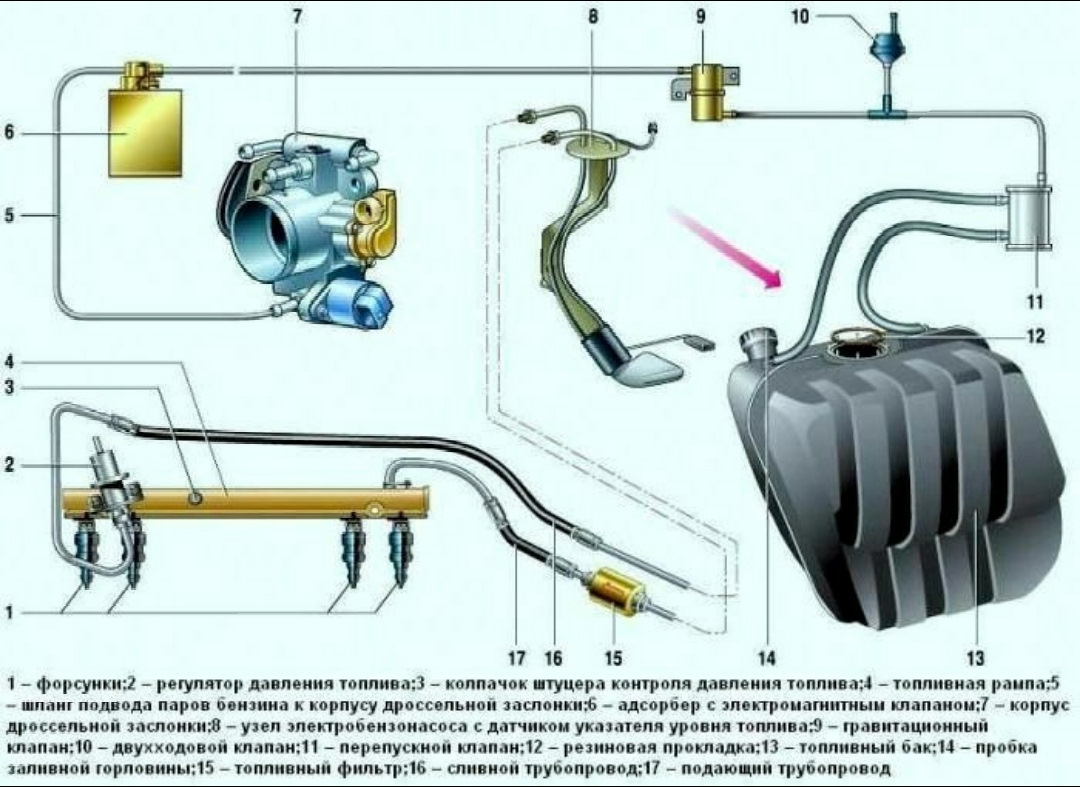

Основные компоненты инжектора ВАЗ 2107

Инжекторная система ВАЗ 2107 состоит из взаимосвязанных элементов, обеспечивающих дозированную подачу топлива в цилиндры двигателя. Ключевыми составляющими являются электронный блок управления, топливоподающие модули и комплекс датчиков, непрерывно контролирующих параметры работы силового агрегата.

Каждый компонент выполняет строго определенную функцию, а их слаженное взаимодействие гарантирует стабильную работу двигателя. Отказ любого элемента приводит к нарушениям в формировании топливно-воздушной смеси и снижению эксплуатационных характеристик автомобиля.

Составные элементы системы

• Электронный блок управления (ЭБУ) – обрабатывает данные от датчиков и регулирует продолжительность впрыска топлива форсунками.
• Топливный насос – создает давление в системе (2.8-3.2 бар) и подает бензин из бака к топливной рампе.
• Топливная рампа – распределяет топливо по форсункам и гасит пульсации давления.
• Электромагнитные форсунки – впрыскивают топливо во впускной коллектор согласно сигналам ЭБУ.
• Регулятор давления топлива – поддерживает стабильный перепад давления между топливной рампой и впускным коллектором.
• Датчики:
  • ДПКВ (датчик положения коленвала) – синхронизирует впрыск и зажигание
  • ДМРВ (датчик массового расхода воздуха) – измеряет объем поступающего воздуха
  • ДПДЗ (датчик положения дроссельной заслонки) – определяет угол открытия заслонки
  • ДТОЖ (датчик температуры охлаждающей жидкости) – корректирует смесь при прогреве
  • Лямбда-зонд – анализирует содержание кислорода в выхлопных газах
• Дроссельный узел – регулирует подачу воздуха с механическим или электрическим приводом (в зависимости от модификации).

Электронный блок управления (ЭБУ): сердце системы

Электронный блок управления (ЭБУ) является центральным процессором инжекторной системы ВАЗ 2107. Он непрерывно анализирует данные от многочисленных датчиков двигателя, вычисляя оптимальные параметры впрыска топлива и момента зажигания для текущих условий работы.

На основе полученной информации ЭБУ формирует управляющие сигналы для исполнительных устройств: топливных форсунок, катушки зажигания, регулятора холостого хода и бензонасоса. Корректировка параметров происходит в реальном времени, обеспечивая стабильную работу двигателя при любых нагрузках и температуре.

Ключевые функции и взаимодействия

Основные задачи ЭБУ:

• Обработка сигналов от датчиков (ДПКВ, ДМРВ, ДПДЗ, ДТОЖ, ДК и др.)
• Расчёт длительности впрыска и угла опережения зажигания
• Управление топливным насосом и регулятором холостого хода
• Контроль исправности системы через диагностический разъём (OBD-II)
• Адаптация параметров под износ двигателя и качество топлива

Критичные датчики для работы ЭБУ:

Датчик положения коленвала (ДПКВ)	Определяет обороты и положение коленвала. Без него запуск двигателя невозможен.
Датчик массового расхода воздуха (ДМРВ)	Измеряет объём всасываемого воздуха для расчёта топливоподачи.
Датчик положения дроссельной заслонки (ДПДЗ)	Фиксирует угол открытия дросселя для коррекции нагрузки.

ЭБУ ВАЗ 2107 имеет защищённый металлический корпус и обычно расположен в салоне за панелью приборов. При неисправностях блок сохраняет в памяти коды ошибок, доступные для считывания через диагностический разъём. Перепрошивка ПО ЭБУ позволяет оптимизировать работу двигателя, но требует специализированного оборудования.

Датчик положения коленчатого вала (ДПКВ)

Датчик положения коленчатого вала (ДПКВ) – ключевой элемент электронной системы управления двигателем ВАЗ 2107 с инжектором. Он определяет угловое положение коленвала и частоту его вращения, передавая эти данные в блок управления (ЭБУ). Без корректной работы ДПКВ невозможен точный расчет момента впрыска топлива и зажигания.

Датчик установлен на кронштейне рядом со шкивом коленвала, напротив задающего диска (репера). Зазор между сердечником ДПКВ и зубьями диска строго нормирован (0,5–1,5 мм) и регулируется прокладками. Нарушение этого зазора приводит к сбоям в формировании сигнала.

Принцип работы и конструктивные особенности

ДПКВ на ВАЗ 2107 – индуктивный (магнитный) датчик. Задающий диск на шкиве коленвала имеет 58 зубьев с пропуском двух зубьев (60-2). При вращении коленвала зубья изменяют магнитное поле датчика, генерируя переменное напряжение. Пропуск зубьев служит меткой для определения ВМТ первого цилиндра.

Конструкция датчика включает:

• Чувствительный элемент с постоянным магнитом
• Медную обмотку
• Стальной сердечник
• Корпус из пластика
• Разъем для подключения к проводке

Основные параметры ДПКВ:

Сопротивление обмотки	550–750 Ом
Рабочее напряжение	12 В
Чувствительность	≥ 0.3 В (при 200 об/мин)

Критические признаки неисправности ДПКВ:

1. Полная остановка двигателя (нет запуска)
2. Неустойчивая работа на холостом ходу
3. Потеря мощности и детонация
4. Самопроизвольное глушение мотора
5. Отсутствие искры или импульсов форсунок

Диагностика выполняется мультиметром (проверка сопротивления, напряжения сигнала) или осциллографом. При замене соблюдайте заводской зазор – ошибка в 0.5 мм уже нарушает работу системы.

Роль датчика положения дроссельной заслонки (ДПДЗ)

Датчик положения дроссельной заслонки (ДПДЗ) является ключевым элементом системы управления двигателем ВАЗ 2107 с инжектором. Он непрерывно отслеживает угол открытия дроссельной заслонки, преобразуя механическое положение в электрический сигнал. Эта информация передается в электронный блок управления (ЭБУ) для расчета нагрузки на двигатель и текущих режимов его работы.

На основе данных ДПДЗ ЭБУ корректирует количество впрыскиваемого топлива и момент зажигания. Особенно критична его работа при резком нажатии педали газа, холостом ходе и плавном ускорении. Неисправность датчика приводит к серьезным сбоям в работе силового агрегата, включая нестабильные обороты или провалы при разгоне.

Основные функции и влияние на работу двигателя

• Регулирование холостого хода: Фиксирует положение "закрыто" для стабилизации оборотов без нагрузки.
• Оптимизация разгона: Сигнализирует ЭБУ о резком открытии заслонки для обогащения топливной смеси.
• Экономия топлива: Участвует в переходных режимах для минимизации расхода горючего.
• Снижение вредных выбросов: Обеспечивает точное смесеобразование согласно экологическим нормам.

Режим работы	Роль ДПДЗ	Последствия неисправности
Холостой ход	Фиксация нулевого положения	Плавание оборотов, глохнущий двигатель
Разгон	Определение скорости открытия заслонки	Рывки, провалы мощности
Переходные режимы	Корректировка топливоподачи	Повышенный расход топлива, детонация

Конструктивно ДПДЗ представляет собой потенциометр, связанный с осью заслонки. Выходное напряжение меняется от ~0.25 В (заслонка закрыта) до ~4.8 В (полностью открыта). Износ резистивных дорожек или окисление контактов – частые причины его отказа.

Назначение датчика температуры охлаждающей жидкости

Основная функция датчика температуры охлаждающей жидкости (ДТОЖ) заключается в передаче точных данных о текущей температуре двигателя в электронный блок управления (ЭБУ) инжекторной системы ВАЗ 2107. Эта информация критична для формирования оптимального состава топливно-воздушной смеси на всех режимах работы двигателя.

На основании полученных от ДТОЖ сигналов ЭБУ динамически корректирует длительность впрыска топлива форсунками и угол опережения зажигания, обеспечивая стабильную работу холодного двигателя при прогреве и предотвращая перегрев. Также датчик непосредственно влияет на включение/выключение электровентилятора радиатора при достижении пороговых температурных значений.

Ключевые функции и последствия неисправности

Принцип работы основан на изменении электрического сопротивления термоэлемента датчика в зависимости от нагрева охлаждающей жидкости: сопротивление снижается при повышении температуры. ЭБУ анализирует это изменение, преобразуя его в цифровые значения температуры.

• Коррекция топливоподачи: На холодном двигателе ЭБУ обогащает смесь для устойчивой работы
• Управление вентилятором: Активация при 100-105°C, отключение при 85-90°C
• Регулировка зажигания: Корректировка УОЗ для снижения детонации при прогреве

При неисправности ДТОЖ возникают характерные проблемы: сложный запуск "на холодную", повышенный расход топлива, неустойчивые обороты холостого хода, перегрев двигателя из-за несвоевременного включения вентилятора или постоянной работы вентилятора. Ложные показания датчика провоцируют некорректное смесеобразование – переобогащение или обеднение смеси.

Режим работы	Влияние данных ДТОЖ
Пуск холодного двигателя	Увеличение времени впрыска форсунок
Прогрев	Постепенное снижение обогащения смеси
Рабочая температура (90°C)	Переход на стехиометрическую смесь
Перегрев (>105°C)	Аварийное обогащение для охлаждения

Датчик массового расхода воздуха (ДМРВ)

Датчик массового расхода воздуха измеряет объем всасываемого двигателем воздуха, передавая данные в электронный блок управления (ЭБУ). Эта информация критична для точного расчета пропорций топливно-воздушной смеси. На ВАЗ 2107 применяется термоанемометрический тип ДМРВ, где чувствительный элемент определяет массу воздуха по охлаждению нагретой нити.

Неисправности ДМРВ приводят к повышенному расходу топлива, провалам при разгоне, неустойчивой работе на холостом ходу и ошибкам в памяти ЭБУ (например, Р0102). Основные причины поломок – загрязнение платиновой нити картерными газами, механические повреждения корпуса или окисление контактов в разъеме.

Особенности конструкции и обслуживания

На ВАЗ 2107 чаще всего устанавливаются датчики Bosch или отечественных производителей (например, Пегас) с аналогичными характеристиками. Чувствительный элемент расположен внутри воздуховода между воздушным фильтром и дроссельной заслонкой. Для диагностики используют:

• Замер напряжения сигнала (пин 5 разъема) мультиметром: 0.99–1.02 В (новый), >1.05 В требует замены
• Анализ показаний в режиме реального времени через диагностический сканер
• Временную установку заведомо исправного датчика

Важно: Очистка нити аэрозолями допускается только при использовании спецсредств для ДМРВ. Агрессивные составы (ацетон, WD-40) разрушают чувствительный слой!

Параметр	Норма для ВАЗ 2107	Признак неисправности
Напряжение покоя	0.99–1.02 В	>1.05 В
Показания при 3000 об/мин	~27–32 кг/час	<25 или >35 кг/час
Реакция на резкий газ	Мгновенный рост	Запаздывание >1 сек

Конструкция топливной рампы на ВАЗ 2107

Топливная рампа представляет собой полую металлическую трубку, жестко закрепленную на впускном коллекторе двигателя. Ее основная функция – распределение горючего под постоянным давлением к форсункам всех цилиндров через индивидуальные каналы.

Конструкция выполнена в виде цельной стальной балки с точными посадочными отверстиями для форсунок. На одном торце расположен входной штуцер для подключения топливоподающей магистрали, а на противоположном – фланец для установки регулятора давления топлива (РДТ).

Ключевые элементы рампы

• Трубка-коллектор: Изготовлена из стали, внутренний канал обеспечивает равномерную подачу топлива.
• Посадочные гнезда форсунок: 4 точных отверстия с уплотнительными кольцами для герметичной установки инжекторов.
• Впускной штуцер: Резьбовой патрубок для подключения топливного шланга от насоса.
• Платформа РДТ: Фланец с крепежными отверстиями и каналом для возврата излишков топлива в бак.
• Монтажные кронштейны: Фиксируют рампу на коллекторе болтовыми соединениями.

Параметр	Характеристика
Материал корпуса	Углеродистая сталь
Рабочее давление	2.8–3.2 бар
Тип соединения с форсунками	Прямой монтаж с резиновыми уплотнителями
Способ крепления	2 болта через кронштейны к коллектору

Важно: Конструкция исключает гибкие шланги между рампой и форсунками, что повышает надежность системы. Регулятор давления интегрирован непосредственно в топливную магистраль, обеспечивая стабильность работы инжекторов на всех режимах.

Принцип действия электробензонасоса

Электробензонасос впрысковых систем ВАЗ 2107 работает по принципу принудительной подачи топлива под высоким давлением в топливную рампу. Он запускается импульсом от блока управления двигателем (ЭБУ) при включении зажигания и поддерживает постоянное давление в магистрали независимо от режима работы мотора. Основная задача – обеспечить стабильную подачу бензина к форсункам в строго дозированных объемах.

Конструктивно насос объединен с датчиком уровня топлива и сетчатым фильтром в едином погружном модуле внутри бака. Такое расположение решает две проблемы: охлаждение электродвигателя потоком топлива и снижение риска образования паровых пробок. Система включает обратный клапан, удерживающий давление после остановки двигателя, и редукционный клапан для сброса излишков топлива в магистрали.

Ключевые этапы работы

При активации зажигания ЭБУ подает напряжение на электродвигатель насоса через реле. Происходит следующее:

1. Забор топлива: Крыльчатка всасывает бензин через фильтр-сетку грубой очистки.
2. Нагнетание: Ротор с роликами проталкивает топливо через систему клапанов, создавая давление 2.8–3.2 бар.
3. Подача в магистраль: Топливо поступает в топливопровод, проходит фильтр тонкой очистки и направляется к рампе форсунок.
4. Регулирование давления: Излишки через редукционный клапан возвращаются во впускную зону насоса.

Контрольные параметры:

Рабочее давление	2.8–3.2 бар (на холостом ходу)
Производительность	до 90 л/час
Остаточное давление	не менее 1.8 бар через 10 мин после остановки

Отказ насоса проявляется отсутствием давления в топливной системе, затрудненным пуском двигателя или внезапной остановкой мотора. Критически важна исправность топливного фильтра – его засорение вызывает перегрузку и преждевременный износ электропривода.

Фильтр тонкой очистки топлива

Фильтр тонкой очистки топлива является критически важным элементом инжекторной системы питания ВАЗ 2107. Он предназначен для окончательной очистки бензина от мельчайших примесей и твердых частиц перед их подачей в топливную рампу и форсунки.

Располагается данный фильтр в подкапотном пространстве, как правило, на днище автомобиля или на кронштейне в моторном отсеке, вдоль топливной магистрали между баком и рампой. Конструктивно представляет собой металлический или пластиковый корпус цилиндрической формы, внутри которого находится фильтрующий элемент из специальной пористой бумаги или синтетического материала.

Ключевые особенности и требования

Фильтрующий материал рассчитан на улавливание частиц размером менее 10-15 микрон. Это предотвращает:

• Засорение калиброванных отверстий форсунок
• Износ плунжерных пар топливного насоса высокого давления
• Нарушение герметичности игольчатого клапана форсунок

Корпус фильтра рассчитан на рабочее давление до 5-7 бар, характерное для инжекторных систем. Подключение к топливопроводам осуществляется через быстроразъемные соединения (фитинги) с уплотнительными кольцами. Направление потока топлива строго регламентировано и указывается стрелкой на корпусе.

Параметр	Значение/Требование
Тип фильтра	Полнопоточный, тонкой очистки
Номинальная тонкость фильтрации	5-10 микрон
Рекомендуемый интервал замены	15 000 - 30 000 км (или раз в 2 года)
Критичные признаки износа	Падение мощности, рывки при разгоне, трудный запуск

Замена фильтра должна выполняться строго по регламенту. Использование неоригинальных или некачественных аналогов приводит к снижению эффективности очистки и риску повреждения дорогостоящих компонентов системы впрыска. При установке нового фильтра необходимо соблюдать направление потока топлива (по стрелке на корпусе) и убедиться в отсутствии подтеканий после запуска двигателя.

Устройство и типы форсунок инжектора

Форсунка (инжектор) является ключевым исполнительным элементом системы впрыска топлива ВАЗ 2107. Её основная задача – дозированная подача топлива во впускной коллектор или цилиндр в строго определённый момент времени. Конструктивно она представляет собой электромагнитный клапан высокого давления, управляемый электронным блоком управления (ЭБУ) двигателем.

Типичная форсунка ВАЗ 2107 состоит из нескольких основных компонентов: корпуса с топливным штуцером и электрическим разъёмом, фильтра-сеточки на входе для улавливания крупных загрязнений, электромагнитной катушки, игольчатого запорного клапана с пружиной и распылителя с калиброванными отверстиями. При подаче напряжения от ЭБУ катушка создаёт магнитное поле, втягивающее иглу клапана и открывающее путь топливу к распылителю.

Типы форсунок, используемых в системах впрыска

На автомобилях ВАЗ 2107 применялись преимущественно следующие типы форсунок:

• Электромагнитные (электрогидравлические) – Самый распространённый тип. Открытие иглы происходит за счёт силы электромагнитного поля катушки, а закрытие – под действием возвратной пружины и давления топлива. Используются в распределённых системах впрыска (через впускной коллектор).
• Электромеханические – Менее распространены на ВАЗ 2107. Управление иглой осуществляется пьезоэлектрическим элементом или более сложным электромеханическим приводом, обеспечивающим очень высокое быстродействие. Чаще встречаются в непосредственном впрыске (GDI), который для классических моделей ВАЗ не характерен.

Форсунки также различаются по параметрам, критичным для работы двигателя:

Параметр	Значение/Характеристика	Влияние
Сопротивление обмотки	Высокоомные (12-16 Ом) / Низкоомные (2-5 Ом)	Определяет схему управления и необходимость в добавочном резисторе
Производительность	Объём топлива за единицу времени (например, см³/мин)	Должна соответствовать параметрам, заложенным в ЭБУ
Тип распылителя	Однофакельный / Многоструйный	Влияет на качество смесеобразования

Важнейшими характеристиками работы любой форсунки являются герметичность запорного клапана (исключающая подтекание топлива), точность дозировки и стабильность факела распыла на всех режимах работы двигателя. Засорение распылителя или износ иглы приводят к ухудшению динамики и повышению расхода топлива.

Регулятор давления топлива: функции и расположение

Регулятор давления топлива (РДТ) – критически важный компонент топливной системы инжекторного двигателя ВАЗ 2107. Его основное назначение – поддержание стабильной разницы давлений между топливом в рампе форсунок и воздухом во впускном коллекторе. Эта разница давлений (перепад) является константой, необходимой для корректного расчета электронным блоком управления (ЭБУ) длительности импульса впрыска топлива форсунками. По сути, РДТ обеспечивает, что количество впрыскиваемого топлива зависит только от времени открытия форсунки, а не от оборотов двигателя или производительности топливного насоса.

Работа регулятора основана на принципе мембранного клапана. Одна сторона мембраны подвергается давлению топлива из рампы, а другая – разрежению (вакууму) из впускного коллектора через соединенный вакуумный шланг. При увеличении разрежения в коллекторе (например, на холостом ходу или при закрытой дроссельной заслонке) мембрана преодолевает усилие пружины, открывая перепускной клапан. Это позволяет избыточному топливу вернуться в бак по обратной магистрали, снижая давление в рампе. При уменьшении вакуума (нагрузка, открытая дроссельная заслонка) пружина закрывает клапан, давление в рампе возрастает.

Расположение и особенности на ВАЗ 2107

На автомобилях ВАЗ 2107 с инжекторной системой питания (обычно с двигателями 2104, 21067) регулятор давления топлива располагается непосредственно на топливной рампе, в которую установлены форсунки. Конкретно, он находится на конце рампы, противоположном входу топлива от топливного фильтра. К РДТ подходят два шланга:

• Вакуумный шланг: Соединяет верхний штуцер РДТ с штуцером на впускном коллекторе двигателя. Этот шланг передает разрежение от коллектора к мембране регулятора.
• Топливный шланг "обратки": Подсоединен к боковому штуцеру РДТ и идет обратно к топливному баку. По нему сливается избыточное топливо при открытии перепускного клапана регулятора.

Признаки неисправности РДТ

Выход из строя регулятора давления топлива напрямую влияет на работу двигателя:

1. Повышенное давление: Клапан "зависает" закрытым.
   • Переобогащение топливной смеси (черный дым из выхлопа, запах бензина).
   • Повышенный расход топлива.
   • Неустойчивый холостой ход, возможны пропуски воспламенения.
   • Затрудненный пуск "на горячую" (из-за парообразования в рампе).
   • Течь топлива через уплотнительные кольца форсунок.
2. Пониженное давление: Клапан "зависает" открытым или слабая пружина.
   • Обеднение топливной смеси (провалы при разгоне, потеря мощности).
   • Неустойчивая работа, троение двигателя, особенно под нагрузкой.
   • Затрудненный пуск "на холодную".
   • Повышенный расход топлива (иногда, из-за попыток ЭБУ компенсировать нехватку давления увеличением времени впрыска).
3. Потеря герметичности: Нарушение целостности мембраны или уплотнений.
   • Запах бензина в подкапотном пространстве.
   • Видимая течь топлива из корпуса РДТ или штуцеров.
   • Попадание бензина в вакуумный шланг (двигатель может глохнуть, работать с перебоями).

Ключевые параметры (ориентировочные)

Параметр	Значение
Номинальное давление в рампе (без вакуума)	~ 2.8 - 3.2 бар (атм)
Падение давления при отсоединении вакуумного шланга	~ 0.3 - 0.7 бар (атм)
Давление при работающем двигателе (с вакуумом)	~ 2.5 - 2.7 бар (атм) на холостом ходу
Удержание давления после выключения двигателя (через 10 мин)	Не менее 1.5 бар (атм)

Система холостого хода ВАЗ 2107 инжектор

Регулирование оборотов холостого хода на инжекторной ВАЗ 2107 осуществляется электронным блоком управления (ЭБУ) через специальный клапан – регулятор холостого хода (РХХ). Данный клапан, представляющий собой шаговый электродвигатель с конусной иглой, изменяет сечение байпасного канала, обходящего дроссельную заслонку. Подача воздуха в двигатель происходит не через основную дроссельную заслонку (которая на холостых полностью закрыта), а через этот регулируемый обводной канал.

ЭБУ определяет необходимое количество воздуха для стабильной работы мотора на холостых оборотах на основе сигналов от датчиков: положения коленвала (ДПКВ), положения дроссельной заслонки (ДПДЗ), температуры охлаждающей жидкости (ДТОЖ), массового расхода воздуха (ДМРВ) и датчика скорости. Исходя из этих данных, блок управления рассчитывает требуемое положение иглы РХХ и подает управляющие импульсы на его обмотки, увеличивая или уменьшая проходное сечение байпасного канала для поддержания заданных оборотов.

Основные компоненты и принцип работы

Ключевыми элементами системы являются:

• Регулятор холостого хода (РХХ): Исполнительное устройство, изменяющее площадь сечения байпасного канала.
• Байпасный канал: Обводной воздушный канал в корпусе дроссельного узла.
• ЭБУ: Вычисляет необходимое положение РХХ на основе данных датчиков.
• Датчик положения дроссельной заслонки (ДПДЗ): Информирует ЭБУ о состоянии заслонки ("закрыто" на холостом ходу).
• Датчик температуры охлаждающей жидкости (ДТОЖ): Позволяет ЭБУ корректировать обороты при прогреве двигателя.

При включении зажигания ЭБУ выдвигает иглу РХХ на калибровочную позицию (базовый зазор). После запуска двигателя блок управления, анализируя сигналы датчиков, плавно изменяет положение иглы РХХ, регулируя поток воздуха. Это позволяет:

1. Поддерживать заданные обороты холостого хода (750-800 об/мин) независимо от нагрузки (включение фар, печки, кондиционера).
2. Повышать обороты при прогреве холодного двигателя.
3. Компенсировать изменение нагрузки на генератор.

Типичные неисправности и их признаки

Неисправность	Внешние проявления
Загрязнение байпасного канала/иглы РХХ	Неустойчивые обороты ХХ, самопроизвольное снижение или повышение оборотов, глохнет при сбросе газа.
Выход из строя РХХ (обрыв обмоток, механический износ)	Двигатель глохнет на холостом ходу после запуска, отсутствие повышенных оборотов при холодном пуске, плавающие обороты.
Нарушение электрических контактов в цепи РХХ	Непредсказуемое поведение оборотов ХХ, зависание оборотов на высоком или низком уровне.
Некорректные сигналы с ДПДЗ или ДТОЖ	Неправильное определение ЭБУ режима ХХ, ошибки в расчете положения РХХ.

Важно: Регулятор холостого хода требует периодической очистки байпасного канала и посадочного места от смолистых отложений. При замене РХХ обязательна процедура адаптации ("обучения") нового регулятора с помощью диагностического оборудования или определенной последовательности действий с педалью газа и зажиганием (указанной в руководстве по ремонту). Механическая регулировка оборотов ХХ винтом отсутствует, все регулировки производятся ЭБУ через РХХ.

Датчик скорости автомобиля и его влияние на работу

Датчик скорости (ДС) на ВАЗ 2107 с инжекторным двигателем – электронный прибор, установленный на коробке передач. Он фиксирует частоту вращения вторичного вала КПП и преобразует механическое движение в цифровые импульсы. Конструктивно чаще всего используется датчик Холла, чувствительный элемент которого реагирует на прохождение зубьев задающего диска.

Импульсы от ДС передаются по проводам в электронный блок управления двигателем (ЭБУ). Частота сигнала прямо пропорциональна скорости вращения вала, что позволяет ЭБУ точно рассчитывать текущую скорость автомобиля. Отсутствие или искажение сигнала немедленно фиксируется контроллером как ошибка (например, Р0500).

Влияние датчика скорости на работу двигателя

Данные с ДС критичны для нескольких систем:

• Стабилизация холостого хода: При отпускании педали газа ЭБУ использует сигнал ДС для своевременного перехода на режим ХХ. Неисправный датчик вызывает плавание оборотов или остановку мотора.
• Экономичность: ЭБУ корректирует топливоподачу при движении накатом (например, в режиме торможения двигателем). Отсутствие сигнала ДС провоцирует перерасход топлива.
• Диагностика: Контроллер сопоставляет показания ДС с оборотами двигателя и данными ДПДЗ. Рассогласование вызывает включение "Check Engine".

Ключевые последствия неисправности ДС:

Симптом	Причина
Глохнет двигатель на холостом ходу	Некорректное определение ЭБУ момента остановки авто
Скачки спидометра или его отказ	Обрыв сигнала или повреждение датчика
Увеличение расхода топлива до 15%	Отключение режима топливной экономии
Снижение приёмистости	Ошибочные корректировки угла опережения зажигания

Проверку ДС выполняют мультиметром: измеряют сопротивление обмотки (обычно 200–300 Ом) и наличие импульсного напряжения при вращении приводного валика. Замена требует демонтажа воздушного фильтра для доступа к разъёму и крепёжной гайке (ключ на 10 или 12).

Клапан продувки адсорбера

Клапан продувки адсорбера (КПА) – электромагнитный компонент топливной системы, управляемый электронным блоком управления (ЭБУ) двигателя. Его основная функция – контролировать процесс вентиляции адсорбера – специального резервуара с активированным углем, улавливающего пары бензина из топливного бака. При открытии клапана скопившиеся пары топлива направляются во впускной коллектор для дожигания в цилиндрах, что снижает вредные выбросы и предотвращает попадание бензиновых испарений в атмосферу.

Работа клапана циклическая: в режиме прогрева двигателя он закрыт, что обеспечивает устойчивые холостые обороты. После выхода мотора на рабочую температуру ЭБУ подает импульсный сигнал на клапан, открывая его с определенной частотой (широтно-импульсная модуляция). Это регулирует интенсивность продувки в зависимости от нагрузки и оборотов двигателя. На ВАЗ 2107 клапан обычно устанавливается на кронштейне рядом с адсорбером в подкапотном пространстве или на раме под днищем.

Особенности и неисправности

Типичные признаки неисправности клапана продувки:

• Плавающие холостые обороты – вызваны заклиниванием клапана в открытом состоянии, из-за чего во впускной тракт поступает избыток паров топлива.
• Затрудненный пуск двигателя (особенно "на горячую") – возникает при нарушении герметичности клапана, создающем переобогащение топливной смеси.
• Повышенный расход топлива и ошибки ЭБУ (например, P0441, P0444).

Проверка клапана включает:

1. Визуальный осмотр целостности шлангов и корпуса.
2. Тестирование мультиметром: сопротивление обмотки должно быть 20–30 Ом.
3. Подача 12 В напрямую на контакты – исправный клапан издает четкий щелчок.

Параметр	Характеристика
Тип клапана	Нормально-закрытый (закрыт без напряжения)
Рабочее напряжение	12 В
Ресурс	80–120 тыс. км (зависит от качества топлива)

Важно: При замене клапана необходимо использовать оригинальные или совместимые аналоги (например, 21103-1164200), так как несоответствие параметров может нарушить работу ЭБУ. После установки рекомендуется сбросить ошибки сканером.

Щупы кислородных датчиков (лямбда-зонд)

Кислородный датчик (лямбда-зонд) устанавливается в выхлопной системе перед катализатором и анализирует содержание остаточного кислорода в отработавших газах. На ВАЗ 2107 с инжекторным двигателем используется циркониевый датчик с подогревом, подключаемый через 4-контактный разъем.

Диагностика состояния лямбда-зонда выполняется с помощью мультиметра или осциллографа путем измерения параметров сигнала. Основные проверяемые характеристики включают опорное напряжение, сопротивление нагревателя и динамику изменения выходного напряжения.

Ключевые параметры для проверки

• Опорное напряжение: 0.45±0.05 В при отключенном разъеме (питание от ЭБУ)
• Сопротивление нагревателя: 2-15 Ом между контактами 3-4 (при +20°C)
• Рабочее напряжение: 0.1-0.9 В с частотой смены >8 раз за 10 сек

Типовые неисправности: Завышенное/заниженное напряжение, медленный отклик, обрыв цепи подогрева. Ошибки Р0130-Р0135 сигнализируют о проблемах в цепи датчика.

Состояние смеси	Напряжение (В)	Реакция ЭБУ
Бедная	0.1-0.3	Увеличивает подачу топлива
Стехиометрическая	~0.45	Поддерживает смесь
Богатая	0.6-0.9	Уменьшает подачу топлива

Модуль зажигания инжекторной версии

Модуль зажигания (МЗ) в инжекторной системе ВАЗ 2107 выполняет функцию генерации высокого напряжения для искрообразования. Он полностью заменяет механический трамблер карбюраторных модификаций, обеспечивая точное распределение искры по цилиндрам в соответствии с сигналами ЭБУ.

Конструктивно объединяет две двухвыводные катушки зажигания, работающие в парно-параллельном режиме. Каждая катушка обслуживает два цилиндра (1-4 и 2-3), где искра возникает одновременно в паре – на такте сжатия в одном цилиндре и на такте выпуска в другом.

Ключевые особенности и параметры

Управление модулем осуществляется импульсными сигналами низкого напряжения (5-12 В) от электронного блока управления. ЭБУ определяет момент искрообразования на основе данных:

• Датчика положения коленчатого вала (ДПКВ)
• Датчика положения распредвала (ДПРВ)
• Датчика детонации

Основные рабочие характеристики модуля:

Параметр	Значение
Напряжение питания	12 В ±15%
Выходное напряжение	до 35 кВ
Температурный диапазон	-40°C до +130°C
Тип подключения	4-контактная колодка

Располагается на кронштейне левой брызговика моторного отсека. Критически важно обеспечивать плотный контакт с металлом кузова – через корпус осуществляется отвод тепла. Типовые неисправности проявляются как:

1. Пропуски зажигания в парных цилиндрах
2. Полный отказ одного из каналов
3. Неустойчивая работа на прогретом двигателе

Диагностика требует проверки сопротивления обмоток (0.4-0.8 Ом первичная, 4-8 кОм вторичная) и целостности изоляции. Замена выполняется только на холодном двигателе с обязательной калибровкой момента зажигания через диагностическое оборудование.

Катушки зажигания в системе впрыска

В инжекторных системах ВАЗ 2107 применяется модуль зажигания, заменяющий традиционную катушку и трамблёр. Он содержит две независимые высоковольтные катушки, объединённые в единый неразборный корпус с электронным управлением. Каждая катушка обслуживает пару цилиндров (1-4 и 2-3), формируя искру одновременно в двух свечах ("холостая" искра в цилиндре на такте выпуска).

Управление модулем осуществляет ЭБУ двигателя через низковольтные выводы, рассчитывая момент зажигания на основе данных датчиков (коленвала, ДМРВ, детонации). Принцип работы основан на попарно-параллельном искрообразовании: высокое напряжение подаётся сразу на две свечи, что исключает механический распределитель и повышает надёжность системы.

Ключевые особенности

• Бесконтактное управление: Отсутствие подвижных частей снижает износ.
• Двухискровая схема: Одна катушка генерирует разряд для двух цилиндров одновременно.
• Повышенное напряжение: До 35 кВ против 18-20 кВ в карбюраторных системах.
• Самодиагностика: ЭБУ фиксирует обрывы в цепях катушек, занося ошибки в память (например, P0351-P0352).

Параметр	Характеристика
Тип подключения	4-контактная колодка (2 питания + 2 управления)
Сопротивление первичной обмотки	0.5-0.7 Ом ±10%
Ресурс	~80 000 км (при качественных свечах и проводах)

Важно: Неисправность одной катушки приводит к пропускам зажигания в двух цилиндрах сразу. Основные признаки отказа – троение двигателя, рывки при разгоне, ошибки серии P0300-P0304. Для проверки модуля измеряют сопротивление обмоток и анализируют осциллограммы вторичного напряжения.

Датчик детонации

Датчик детонации (ДД) – пьезоэлектрический элемент, устанавливаемый на блоке цилиндров двигателя ВАЗ 2107. Его ключевая задача – распознавание аномальных вибраций (детонационных стуков), возникающих при сгорании топливовоздушной смеси. Принцип действия основан на преобразовании механических колебаний блока в электрический сигнал переменного напряжения.

Чувствительный элемент датчика реагирует на специфический частотный диапазон (обычно 1–10 кГц), характерный для детонации. Чем сильнее детонационные удары, тем выше амплитуда генерируемого сигнала. Этот сигнал непрерывно передается в электронный блок управления (ЭБУ) двигателем для анализа и корректировки работы системы.

Функции и влияние на работу двигателя

ЭБУ использует данные с датчика для реализации обратной связи по детонации. При обнаружении стуков блок выполняет:

• Коррекцию угла опережения зажигания (УОЗ): Мгновенно сдвигает УОЗ в сторону запаздывания для устранения детонации.
• Адаптацию параметров: Постоянно оптимизирует УОЗ для работы двигателя на границе детонации (максимальная эффективность).

Отказ датчика приводит к:

1. Принудительному установлению ЭБУ позднего УОЗ (аварийный режим).
2. Резкому снижению мощности и приемистости двигателя.
3. Повышению расхода топлива.
4. Риску перегрева двигателя и повреждения поршневой группы при длительной эксплуатации.

Характеристики датчика для ВАЗ 2107

Тип	Широкополосный (резонансный)
Рабочее сопротивление	> 1 МОм (мегаом)
Крепление	Болт М8 на блоке цилиндров (между 2-м и 3-м цилиндрами)
Распиновка	2 контакта: сигнальный провод и "масса"

Проверка исправности включает измерение сопротивления, выходного напряжения при легком постукивании по корпусу или сканирование кодов ошибок (например, P0325, P0327) диагностическим оборудованием. Замена требует соблюдения момента затяжки (обычно 10–24 Н·м) для обеспечения корректного съема вибраций.

Особенности топливной магистрали

Топливная магистраль ВАЗ 2107 с инжектором представляет собой замкнутую систему высокого давления, состоящую из металлических трубок и резиновых шлангов. Она обеспечивает непрерывную подачу бензина от бака к топливной рампе форсунок под постоянным избыточным давлением, создаваемым электрическим бензонасосом погружного типа. Герметичность соединений критична для стабильной работы двигателя.

Конструктивно магистраль разделена на два контура: прямой (подача топлива к рампе) и обратный (слив излишков через регулятор давления обратно в бак). Это позволяет поддерживать постоянное давление в рампе независимо от режима работы двигателя. Резиновые элементы армированы для защиты от разрыва при давлениях до 5-7 бар.

Ключевые отличия от карбюраторной версии

• Повышенное рабочее давление (3.8-4.0 бар против 0.3 бар у карбюратора)
• Наличие топливного фильтра тонкой очистки (10-15 микрон) с металлическим корпусом
• Обязательное использование быстросъёмных фитингов (штуцеров) вместо хомутов
• Интеграция регулятора давления непосредственно в топливную рампу

Компонент	Материал	Функция
Трубки подачи/обратки	Сталь	Магистральный транспорт топлива
Соединительные шланги	Армированная резина	Демпфирование вибраций
Штуцеры	Пластик/металл	Герметичное соединение узлов

Особое внимание уделяется защите магистрали от перегибов и контакта с подвижными элементами подкапотного пространства. Выход из строя регулятора давления или засорение фильтра приводит к обеднению смеси, потере мощности и детонации. Диагностика требует обязательной проверки давления специальным манометром в сервисных точках.

Порядок работы цилиндров

В 4-цилиндровом инжекторном двигателе ВАЗ 2107 применяется порядок работы цилиндров 1-3-4-2. Данная последовательность синхронизирована с вращением распределительного вала и работой топливных форсунок.

Цикл начинается с первого цилиндра, после чего последовательно активируются третий, четвертый и второй. Интервал между воспламенениями составляет 180° угла поворота коленчатого вала, что обеспечивает равномерное распределение нагрузки.

Принцип синхронизации

Работа системы контролируется ЭБУ на основе сигналов с датчиков:

• Датчик положения коленвала (ДПКВ) – фиксирует ВМТ 1-го цилиндра и скорость вращения
• Датчик положения распредвала (ДПРВ) – определяет такт впуска для фазированного впрыска

Форсунки срабатывают в двух режимах:

1. Попарно-параллельный (на старых моделях): одновременное открытие форсунок 1-4 и 2-3
2. Фазированный: индивидуальная подача топлива перед тактом впуска каждого цилиндра

Порядок цилиндра	Такты рабочего цикла
1	Рабочий ход → Выпуск
3	Выпуск → Впуск
4	Впуск → Сжатие
2	Сжатие → Рабочий ход

Нумерация цилиндров ведется от шкива коленвала к коробке передач: 1-2-3-4. Правильный порядок важен для диагностики пропусков зажигания и балансировки двигателя.

Диагностический разъем OBD-II

На автомобилях ВАЗ 2107 с инжекторным двигателем, выпущенных после 2000–2001 года, может присутствовать диагностический разъём стандарта OBD-II. Это обусловлено переходом на современные электронные блоки управления (ЭБУ), совместимые с международными протоколами диагностики. Однако ранние версии инжекторных «семёрок» (например, с ЭБУ Bosch MP7.0 или Январь 4.1) используют фирменные разъёмы производителя, не соответствующие OBD-II.

Для подключения сканера или адаптера к OBD-II разъёму на ВАЗ 2107 требуется совместимое оборудование, поддерживающее протоколы EOBD (европейский стандарт) или KWP2000. Через него считываются коды ошибок, параметры работы двигателя в реальном времени (обороты, температура, положение дросселя), а также осуществляется адаптация датчиков и сброс аварийных режимов ЭБУ.

Особенности использования на ВАЗ 2107

• Расположение: Обычно находится под панелью приборов со стороны водителя, рядом с блоком предохранителей или рулевой колонкой. В редких случаях монтируется в бардачке.
• Тип коннектора: Стандартный 16-контактный разъём (тип DLC). Распиновка соответствует международной спецификации, но требует проверки совместимости с конкретным ЭБУ.
• Поддерживаемые данные:
  • Коды неисправностей (DTC) по стандарту P0XXX
  • Показания датчиков кислорода, ДПДЗ, ДПКВ
  • Управление форсунками и регулятором холостого хода
  • Напряжение бортовой сети

Важно: Не все ЭБУ ВАЗ 2107 поддерживают полный функционал OBD-II. На старых блоках (например, Bosch M7.9.7) доступны только базовые параметры, а расширенная диагностика требует специализированного ПО (типа KWP-D или Combiloader). Для прошивки ЭБУ через OBD-II разъём необходим дополнительный адаптер с поддержкой K-line.

Иммобилайзер в комплектации инжектора

В инжекторных версиях ВАЗ 2107 штатно устанавливалась противоугонная система с иммобилайзером АПС-4. Она интегрирована в электронный блок управления (ЭБУ) двигателем и блокирует работу топливного насоса и форсунок при отсутствии корректного сигнала от метки. Это предотвращает запуск двигателя без авторизованного ключа, оснащённого чипом.

Система автоматически активируется через 10 секунд после выключения зажигания. Для деактивации водитель должен вставить "родной" ключ в замок зажигания – чип в ключе передаёт уникальный код через антенну на рулевой колонке. При совпадении кода ЭБУ снимает блокировку, разрешая запуск. Несанкционированное вмешательство в электропроводку или попытка "обхода" иммобилайзера обычно приводит к переходу ЭБУ в аварийный режим.

Ключевые особенности и компоненты

• Тип метки: Пассивный транспондер (чип) в ключе зажигания без батареи.
• Антенна: Кольцевая, установлена вокруг замка зажигания.
• Блок управления: Встроен в ЭБУ двигателя (например, Январь 7.2, BOSCH M1.5.4).
• Индикация: Светодиод на панели приборов (обычно с иконкой ключа), мигающий при активации защиты.

Важно: Утеря чипованного ключа требует перепрограммирования системы у официального дилера. Установка неоригинальной сигнализации без корректного отключения иммобилайзера через ЭБУ может вызвать конфликт и блокировку двигателя.

Чип-тюнинг ЭБУ ВАЗ 2107

Чип-тюнинг электронного блока управления (ЭБУ) двигателем ВАЗ 2107 представляет собой перепрошивку заводского программного обеспечения. Основная цель – оптимизация работы инжекторной системы для повышения эффективности сгорания топлива. Процедура затрагивает топливные карты, угол опережения зажигания и другие параметры, записанные в микросхеме памяти контроллера.

Стандартная прошивка ЭБУ разработана с учетом универсальных условий эксплуатации и экологических норм, что часто ограничивает потенциал двигателя. Чип-тюнинг позволяет адаптировать работу системы под конкретные требования владельца, будь то увеличение мощности, снижение расхода топлива или улучшение отзывчивости педали газа. Изменения вносятся через диагностический разъем OBD-II с помощью специального оборудования.

Ключевые аспекты чип-тюнинга

• Коррекция топливных карт: Корректировка соотношения "воздух-топливо" на разных режимах работы двигателя для оптимизации смеси.
• Изменение угла опережения зажигания: Точная настройка моментов искрообразования для повышения КПД сгорания.
• Адаптация параметров холостого хода: Стабилизация оборотов и устранение "плавающих" режимов.
• Отключение систем: Деактивация лямбда-зонда или катализатора (при их отсутствии или для спортивного тюнинга).

Преимущества	Риски
Прирост мощности (5-12%)	Некорректная прошивка может вызвать детонацию
Снижение расхода топлива до 10%	Повышенный износ деталей при агрессивных настройках
Улучшение динамики разгона	Потеря гарантии (для новых авто)
Более плавная работа двигателя	Риск "заморозки" ЭБУ при ошибках перепрошивки

Для проведения процедуры требуется специализированное оборудование: программатор (например, Openbox, CHIPtuningPRO), адаптер K-Line и лицензионное ПО. Наиболее популярные прошивки – Паулюс, Ителма и Джанет. Важно учитывать состояние двигателя: изношенные свечи, фильтры или форсунки сведут на нет эффект от тюнинга.

После перепрошивки обязательна адаптация ЭБУ: прогрев двигателя до рабочей температуры и 10-15 минут езды в переменных режимах. Для контроля результата рекомендуется провести замеры мощности на стенде и диагностику на предмет ошибок. Качественный чип-тюнинг не требует механических доработок, но максимальный эффект достигается в комплексе с установкой прямоточного выхлопа или нулевого фильтра.

Проверка давления в топливной системе

Для диагностики неисправностей инжекторного двигателя ВАЗ 2107 измерение давления в топливной рампе – обязательная процедура. Она помогает выявить проблемы с производительностью топливного насоса, засорение фильтров, неисправность регулятора давления или утечки в магистралях.

Проверка выполняется при помощи специального манометра с диапазоном измерений до 5-7 бар и адаптером для подключения к топливной рампе. Замеры проводятся в разных режимах работы двигателя для точной локализации неисправности.

Порядок выполнения проверки

Необходимое оборудование:

• Манометр с шлангом и переходником под штуцер рампы
• Защитные очки и перчатки
• Чистая ветошь для промакивания топлива

Этапы процедуры:

1. Найти штуцер контроля давления на топливной рампе (металлический ниппель)
2. Снять защитный пластиковый колпачок со штуцера
3. Подсоединить шланг манометра к штуцеру, зафиксировать хомутом
4. Запустить двигатель и дать ему поработать на холостом ходу
5. Зафиксировать показания манометра

Анализ результатов:

Режим работы	Нормальное давление	Возможные неисправности
Холостой ход	2.8 - 3.2 бар	Забитый фильтр, износ насоса
С пережатой обраткой	6.0 - 7.0 бар	Низкая производительность насоса
После остановки двигателя	Держит > 10 мин	Утечки в системе или РДТ

Важно! При пережатии обратной магистрали используйте только специальные плоскогубцы с мягкими накладками, чтобы не повредить топливный шланг. Если давление не соответствует норме, проверьте топливный фильтр, сетку бензонасоса в баке и целостность уплотнительных колец форсунок.

Симптомы неисправности топливного насоса

Некорректная работа топливного насоса на инжекторном ВАЗ 2107 проявляется через ряд характерных признаков, напрямую влияющих на эксплуатацию автомобиля. Отказ этого узла или снижение его производительности приводит к нарушению топливоподачи в систему впрыска.

Выявить проблему можно по следующим основным симптомам, возникающим при запуске или движении транспортного средства. Своевременное распознавание этих признаков предотвращает полную остановку двигателя и дорогостоящий ремонт.

Ключевые признаки поломки

• Затруднённый запуск двигателя – стартер вращает коленвал, но мотор не заводится из-за отсутствия топлива в рампе.
• Провалы мощности при разгоне – автомобиль "дёргается" при резком нажатии педали газа, ощущается потеря тяги.
• Самопроизвольная остановка двигателя – мотор глохнет на холостом ходу или при движении на низких оборотах.
• Повышенная шумность работы насоса – из-под задних сидений слышится гул, вой или вибрация, несвойственные штатной работе.
• Плавание оборотов холостого хода – стрелка тахометра хаотично колеблется при неподвижной машине.

Дополнительные индикаторы: На панели приборов может загореться лампа "Check Engine" с ошибками, связанными с низким давлением в топливной рампе (например, P0087). В тяжёлых случаях из бака доносится запах бензина из-за разгерметизации магистралей.

Симптом	Возможная причина в насосе
Двигатель заводится только после нескольких попыток	Снижение производительности, износ щёток
Глохнет под нагрузкой (подъём, буксование)	Забитая сетка фильтра грубой очистки
Падение мощности на высоких оборотах	Недостаточное давление из-за износа крыльчатки

Признаки засорения топливного фильтра

Забитый топливный фильтр создает сопротивление потоку горючего, нарушая стабильность работы двигателя. Первые симптомы проявляются при повышенной нагрузке, когда мотору требуется максимальная подача топлива.

По мере усиления загрязнения проблемы становятся постоянными, затрагивая ключевые параметры силового агрегата. Игнорирование признаков ведет к поломкам форсунок, бензонасоса и перегрузке ЭБУ.

Основные симптомы

Характерные проявления включают:

• Провалы мощности при резком нажатии педали газа
• Неустойчивые обороты холостого хода (плавание стрелки тахометра)
• Троение двигателя или самопроизвольная остановка

Дополнительные индикаторы проблемы:

1. Затрудненный запуск, особенно "на горячую"
2. Увеличенный расход топлива при снижении динамики
3. Хлопки в выпускном тракте при разгоне

Степень засорения	Последствия
Частичная	Снижение приемистости, рывки на высоких оборотах
Критическая	Остановка двигателя под нагрузкой, отказ запускаться

Важно! Симптомы могут напоминать неисправности датчиков или бензонасоса. Диагностику начинают с проверки давления в топливной рампе.

Диагностика неполадок датчика кислорода

Датчик кислорода (лямбда-зонд) на ВАЗ 2107 контролирует содержание кислорода в выхлопных газах, передавая данные ЭБУ для корректировки топливной смеси. Неисправности датчика приводят к повышенному расходу топлива, неустойчивой работе двигателя на холостом ходу и увеличению вредных выбросов.

Основные симптомы некорректной работы лямбда-зонда включают плавающие обороты двигателя, рывки при разгоне, потерю мощности, а также загорание индикатора "Check Engine" на приборной панели. Визуальным признаком может служить появление черного нагара на свечах зажигания.

Методы диагностики

Визуальный осмотр:

• Проверка целостности проводки и разъемов датчика
• Обнаружение механических повреждений корпуса
• Контроль наличия отложений сажи или свинцового налета на рабочей поверхности

Измерение напряжения:

1. Прогреть двигатель до рабочей температуры
2. Подключить мультиметр к сигнальному проводу лямбда-зонда
3. Зафиксировать показания при работе на холостом ходу: исправный датчик выдает сигнал 0.1–0.9 В с частотой 8–10 изменений за 10 секунд

Показание (В)	Состояние
Менее 0.1	Обрыв цепи или бедная смесь
Более 0.9	Короткое замыкание или богатая смесь
0.45–0.50	Постоянное значение – неисправность датчика

Проверка нагревателя: Замерить сопротивление между контактами подогрева (обычно 2–14 Ом при +20°C). Отсутствие сопротивления указывает на обрыв нити накала.

Важно: Диагностику следует начинать после проверки герметичности выхлопной системы и состояния воздушного фильтра.

Неисправности регулятора холостого хода

Регулятор холостого хода (РХХ) – электромеханический клапан, отвечающий за поддержание стабильных оборотов двигателя на холостом ходу путем изменения сечения байпасного канала для воздуха. Его выход из строя напрямую влияет на работу силового агрегата в режиме малых нагрузок.

Отказ РХХ проявляется характерными симптомами, игнорирование которых приводит к ухудшению управляемости и повышенному износу двигателя. Диагностика неисправности требует проверки как самого устройства, так и цепей его управления.

Основные признаки неисправности РХХ

• Неустойчивые обороты холостого хода: двигатель "троит", обороты самопроизвольно повышаются или падают ("плавают"), вплоть до остановки.
• Сложный запуск: необходимость подгазовки при пуске, двигатель глохнет без нажатия на педаль акселератора.
• Снижение оборотов ХХ при включении нагрузки (фар, печки, кондиционера) с последующей остановкой мотора.
• Отсутствие прогревочных оборотов: после запуска холодного двигателя обороты не повышаются.
• Плавающие обороты при выключении передачи или при торможении двигателем.
• Загорание лампы "Check Engine" (коды ошибок P0505, P0506, P0507).

Распространенные причины поломок

1. Загрязнение штока и седла клапана: нагар и смолистые отложения мешают свободному перемещению иглы.
2. Износ направляющей втулки или заклинивание штока из-за механического повреждения или коррозии.
3. Обрыв или замыкание обмотки шагового электродвигателя.
4. Окисление контактов разъема или нарушение целостности проводки к блоку управления двигателем (ЭБУ).
5. Разрушение уплотнительного кольца, приводящее к подсосу неучтенного воздуха.

Методы проверки регулятора

Способ	Описание	Оборудование
Визуальный осмотр	Проверка загрязнения канала и штока, состояния уплотнителя, окислов на контактах	Фонарь
Проверка сопротивления	Измерение сопротивления между контактами обмоток (A-B и C-D). Норма: 40-80 Ом. Бесконечность или 0 – обрыв/КЗ	Мультиметр
Проверка напряжения	Замер напряжения на разъеме при включенном зажигании. Должно быть ~12В между контактами "A" и "D" разъема РХХ	Мультиметр
Проверка рабочего хода	Подача напряжения 12В поочередно на пары контактов (A-B, C-D) для оценки плавности хода штока	Источник 12В, провода

Важно! Перед заменой РХХ необходимо убедиться в исправности датчика положения дроссельной заслонки (ДПДЗ) и отсутствии подсоса воздуха во впускном тракте, так как их неисправности имеют схожие симптомы.

Ошибки ДМРВ и способы проверки

Некорректная работа датчика массового расхода воздуха (ДМРВ) на ВАЗ 2107 проявляется характерными симптомами: снижение мощности двигателя, рывки при разгоне, плавающие обороты холостого хода, повышенный расход топлива, трудный запуск. Часто на панели приборов загорается лампа "Check Engine", а диагностика выдает коды ошибок P0100, P0102 или P0103, связанные с обрывом цепи, низким или высоким сигналом датчика.

Перед заменой ДМРВ рекомендуется проверить его состояние доступными методами. Начинать следует с визуального осмотра целостности корпуса, разъема и проводов, а также чистоты чувствительного элемента, который может загрязняться масляным нагаром из-за неисправной системы вентиляции картера.

Методы проверки датчика

Для диагностики ДМРВ ВАЗ 2107 используют следующие способы:

1. Тест мультиметром:
   • Измерьте напряжение между желтым (сигнал) и зеленым (масса) проводами на включенном зажигании (двигатель заглушен).
   • Нормальные показания: 0.996–1.04 В. Отклонения указывают на неисправность:

     Менее 0.96 В	Сильный износ или загрязнение
     Более 1.05 В	Неисправность цепи или датчика

2. Метод отключения:
   • Отсоедините разъем ДМРВ при работающем двигателе.
   • Контроллер перейдет на аварийный режим, используя данные дросселя.
   • Если работа мотора улучшилась – датчик неисправен.
3. Диагностика сканером:
   • Считайте параметр "Массовый расход воздуха" через OBD-II адаптер.
   • Норма на холостом ходу: 8–10 кг/час. Значения ниже 7 или выше 12 кг/час сигнализируют о проблеме.

При подтверждении неисправности датчик подлежит замене. Установите новый ДМРВ, обязательно снимите минусовую клемму АКБ на 5 минут для сброса адаптаций контроллера.

Проверка электромагнитных форсунок

Проверка работоспособности форсунок начинается с контроля электрических параметров. Замеряется сопротивление обмотки между контактами разъёма мультиметром в режиме омметра. Номинальное значение для исправной форсунки ВАЗ 2107 составляет 11-15 Ом. Значительное отклонение в большую или меньшую сторону указывает на неисправность катушки.

Следующий этап – проверка герметичности запорного клапана при выключенном зажигании. После снятия рампы с форсунками и подачи давления топлива (через бензонасос) визуально контролируется отсутствие подтеканий через распылители. Допустимая норма – не более 1-2 капель за 10 минут. Протечки свидетельствуют о износе иглы или загрязнении сопла.

Диагностика производительности и формы факела

Для комплексной оценки используется стендовая проверка с подключением к источнику питания (12В) и топливной магистрали. При подаче импульсов от диагностического сканера или ручного тестера оцениваются:

• Равномерность распыла – факел должен быть коническим без разделённых струй
• Объём подачи топлива – разница между форсунками не должна превышать 5-7%
• Скорость срабатывания – характерный щелчок при каждом импульсе

Параметр	Нормальное значение	Признак неисправности
Сопротивление обмотки	11-15 Ом	Обрыв (∞) или КЗ (0-5 Ом)
Производительность (при 3 атм)	100-110 мл/мин	Отклонение >10% между форсунками
Герметичность	0 капель/30 сек	Подтёк после отключения

При отсутствии стенда работоспособность косвенно проверяют на запущенном двигателе, поочередно отключая разъёмы форсунок. Падение оборотов и усиление вибраций при отключении свидетельствуют об исправности элемента. Отсутствие реакции на отключение указывает на неработающую форсунку.

Последствия загрязнения дроссельного узла

Загрязнение дроссельного узла нарушает точное дозирование воздуха, поступающего во впускной коллектор. Отложения масляной пыли, картерных газов и грязи на стенках заслонки и каналах изменяют расчетное сечение проходного отверстия. Это приводит к системным сбоям в работе электронного блока управления двигателем.

Нарушается синхронизация между показаниями датчика положения дроссельной заслонки (ДПДЗ) и фактическим объемом поступающего воздуха. Формируются неверные топливные коррекции, так как ЭБУ получает искаженные данные о нагрузке на двигатель. Особенно критично загрязнение в области байпасного канала холостого хода и края заслонки.

Основные негативные эффекты:

• Неустойчивый холостой ход: плавающие обороты, самопроизвольное снижение или повышение оборотов, вибрации из-за ошибок регулятора ХХ.
• Затрудненный пуск двигателя: недостаток воздуха на старте требует длительной прокрутки стартером.
• Провалы при резком нажатии педали газа: заедание заслонки или замедленная реакция на акселератор.
• Повышенный расход топлива: компенсация ошибок воздушного потока переобогащением смеси.
• Рывки и дергания при движении: особенно заметно на малых скоростях и переходных режимах.

Дополнительно возникает риск механического заклинивания оси дроссельной заслонки. Возрастает нагрузка на датчик ДПДЗ и регулятор холостого хода, что сокращает их ресурс. Топливная экономичность и динамика автомобиля снижаются пропорционально степени загрязнения.

Калибровка положения дроссельной заслонки

Калибровка дроссельной заслонки на инжекторных ВАЗ 2107 выполняется для точного определения ЭБУ положения "Холостого хода" (ХХ) и "Полного открытия". Процедура устраняет ошибки в работе двигателя, вызванные изменением заводских настроек после чистки узла или замены датчика положения дроссельной заслонки (ДПДЗ).

Автоматическая калибровка активируется при соблюдении строгих условий: напряжение АКБ от 12В, температура охлаждающей жидкости 70-95°C, выключенные потребители энергии (фары, печка), нейтральная передача и полностью отпущенная педаль газа. Для запуска процесса требуется:

1. Заглушить двигатель и вынуть ключ из замка зажигания
2. Выждать 10 секунд
3. Вставить ключ и включить зажигание (без запуска мотора)
4. Дождаться щелчка привода дросселя (5-15 секунд)
5. Выключить зажигание на 10 секунд

При успешном выполнении ЭБУ запоминает:

Параметр	Значение
Напряжение холостого хода	0.45-0.55В
Напряжение полного открытия	4.5-4.7В

Ручная корректировка через диагностическое оборудование необходима при:

• Ошибке P0120 (неисправность цепи ДПДЗ)
• Нестабильных оборотах ХХ после чистки
• Затрудненном запуске двигателя

Неправильная калибровка провоцирует повышенный расход топлива, рывки при разгоне и переходные провалы. Контроль напряжения ДПДЗ выполняется мультиметром между контактами "А" (минус) и "В" (сигнал) при плавном открытии заслонки.

Промывка инжектора без демонтажа

Для очистки форсунок ВАЗ 2107 без снятия с двигателя применяются специальные промывочные составы, подаваемые через топливную рампу вместо бензина. Метод эффективен при умеренном загрязнении и позволяет сохранить время на разборке узлов.

Процедура требует подключения промывочной установки к системе подачи топлива через штуцер рампы. Двигатель работает на очищающей жидкости 20-40 минут в различных режимах для воздействия на отложения.

Ключевые этапы промывки

• Отключение топливного насоса (предотвращает подачу бензина)
• Подсоединение промывочного аппарата к топливной рампе
• Запуск двигателя на очистителе до стабилизации холостых оборотов
• Кратковременные повышения оборотов (2500-3000 об/мин)
• Повторная обработка при сильных загрязнениях через 500-1000 км

Важные ограничения:

• Не применяется при критическом закоксовывании форсунок
• Требует контроля за давлением в системе (2.5-3.5 бар)
• Запрещена при механических повреждениях топливопроводов

После процедуры обязательна замена топливного фильтра и контроль качества распыла. Для профилактики рекомендуется промывка каждые 15-20 тыс. км пробега.

Проверка давления топлива на рампе

Проверка давления в топливной рампе – критически важная процедура при диагностике неисправностей инжекторного двигателя ВАЗ 2107. Низкое или нестабильное давление напрямую влияет на качество топливовоздушной смеси, вызывая проблемы с запуском, «провалы» мощности, детонацию или повышенный расход топлива.

Для выполнения замеров потребуется манометр с диапазоном до 7-10 бар, адаптер для штуцера рампы и защитные перчатки. Работы проводятся на холодном двигателе при соблюдении мер противопожарной безопасности из-за высокого давления в системе.

Порядок выполнения проверки

1. Найти штуцер контроля давления на топливной рампе (металлический ниппель под пластиковым колпачком).
2. Снять защитный колпачок и стравить остаточное давление через клапан штуцера (используя отвёртку или клапан манометра).
3. Подключить шланг манометра к штуцеру рампы, используя переходник при необходимости.
4. Зафиксировать соединение хомутом во избежание утечек топлива.

Контрольные параметры при замерах:

Режим работы	Нормальное давление (бар)
Зажигание включено (без запуска)	2.8 - 3.2
Холостой ход	2.5 - 2.8
Резкое нажатие педали газа	Не ниже 2.8

После запуска двигателя наблюдайте за стрелкой манометра:

• Резкое падение давления при открытии дросселя указывает на износ топливного насоса или засор фильтра.
• Медленное снижение после остановки мотора свидетельствует о негерметичности регулятора давления или форсунок.
• Скачки стрелки при работе на холостом ходу – признак завоздушивания системы.

Замена воздушного фильтра

Воздушный фильтр на инжекторных ВАЗ 2107 защищает дроссельный узел и датчики от абразивных частиц. Забитый фильтр провоцирует обеднение топливной смеси, снижение мощности и увеличение расхода бензина из-за нарушения соотношения воздух/топливо.

Рекомендуемая периодичность замены – каждые 15-20 тыс. км, но при эксплуатации в пыльных условиях интервал сокращается. Признаки необходимости замены: рывки при разгоне, плавающие обороты на холостом ходу, ошибка Р0171 (бедная смесь).

Инструкция по замене

Необходимые инструменты:

• Новый воздушный фильтр (артикул 2107-1109080)
• Крестовая отвертка
• Чистая ветошь для протирки корпуса

Последовательность действий:

1. Отсоедините минусовую клемму аккумулятора для безопасности
2. Ослабьте хомут крепления патрубка воздухозаборника к корпусу фильтра
3. Открутите 4 винта крестовой отверткой по периметру пластиковой крышки
4. Снимите верхнюю часть корпуса, приподняв её вверх
5. Извлеките старый фильтр, обращая внимание на ориентацию уплотнительных резинок
6. Протрите внутренности корпуса от пыли ветошью (не используйте сжатый воздух!)
7. Установите новый фильтр, совместив выступы на рамке с пазами корпуса
8. Закройте крышку, затяните винты крестообразно без перекоса
9. Зафиксируйте патрубок хомутом, подключите АКБ

После запуска двигателя убедитесь в отсутствии подсоса нефильтрованного воздуха – характерное шипение укажет на неплотное прилегание крышки. Проверьте работу на переходных режимах: провалы и дергания должны исчезнуть.

Снятие и установка топливной рампы

Перед началом работ обесточьте бортовую сеть, отсоединив минусовую клемму аккумулятора. Убедитесь в отсутствии давления в топливной системе – нажмите клапан штуцера на рампе, предварительно подложив ветошь для впитывания бензина. При наличии остаточного давления используйте специальный инструмент для сброса.

Демонтируйте воздушный фильтр и гофрированный патрубок для доступа к рампе. Ослабьте хомуты крепления топливопроводов, аккуратно отсоедините шланги подачи и обратки, пометив их расположение. Отключите электрические разъемы форсунок и датчика давления, предварительно зафиксировав их положение.

Последовательность снятия

1. Выкрутите два болта крепления рампы к впускному коллектору (момент затяжки 9-11 Н·м)
2. Аккуратно извлеките рампу с форсунками, придерживая конструкцию
3. Извлеките форсунки из гнезд рампы, сохраняя уплотнительные кольца
4. Проверьте посадочные места на коллекторе на отсутствие загрязнений

Установка выполняется в обратном порядке с учетом:

• Обязательной замены уплотнительных колец форсунок
• Смазки новых колец моторным маслом перед монтажом
• Контроля правильности посадки форсунок в гнезда рампы
• Равномерной затяжки крепежных болтов динамометрическим ключом

После установки подключите топливные шланги, соблюдая маркировку. Проверьте герметичность соединений при включенном зажигании (без запуска двигателя). Устраните возможные течи топлива до пуска силового агрегата.

Проверка работоспособности свечей зажигания

Регулярная диагностика свечей зажигания критична для стабильной работы инжекторного двигателя ВАЗ 2107. Неисправные свечи провоцируют троение, потерю мощности, повышенный расход топлива и токсичность выхлопа.

Перед проверкой обязательно снимите минусовую клемму с АКБ. Используйте диэлектрические перчатки и инструмент с изолированными рукоятками для предотвращения удара током.

Методы диагностики

Визуальный осмотр:

• Нагар: Черный сажистый налет указывает на переобогащенную смесь или неисправность форсунок
• Масляные следы: Говорят о износе маслосъемных колец или сальников клапанов
• Оплавление электродов: Свидетельствует о перегреве (неправильное калильное число, раннее зажигание)
• Зазор: Проверьте щупом (0.7-0.8 мм для инжектора), отрегулируйте подгибанием бокового электрода

Проверка искрообразования:

1. Выкрутите свечу, наденьте высоковольтный провод
2. Прижмите юбку свечи к "массе" двигателя (например, клапанной крышке)
3. Попросите помощника кратковременно включить стартер
4. Наблюдайте за искрой: устойчивая голубая – норма, красная/оранжевая или отсутствие – неисправность

Измерение сопротивления мультиметром:

Тип свечи	Нормальное сопротивление (кОм)
Стандартная (без резистора)	0-1
Резистивная (с помехоподавлением)	4-10

При любых признаках износа (эрозия электродов свыше 0.5 мм, трещины на изоляторе) свечи подлежат замене комплектом. Для инжекторных модификаций ВАЗ 2107 рекомендованы свечи с калильным числом А17ДВРМ или аналоги.

Диагностика высоковольтных проводов

Проверка высоковольтных проводов (ВВ-проводов) – обязательный этап диагностики системы зажигания ВАЗ 2107 с инжектором. Их неисправность вызывает пропуски воспламенения, троение двигателя, повышенный расход топлива и рост токсичности выхлопа. Основные дефекты включают пробой изоляции, нарушение контакта в наконечниках и превышение допустимого сопротивления.

Диагностику выполняют при работающем двигателе и на заглушенном моторе. Для точного определения проблемного провода требуются базовые инструменты: мультиметр, плоскогубцы и диэлектрические перчатки. Работы проводят при отключенной АКБ во избежание удара током.

Методы диагностики

Визуальный осмотр:

• Проверьте изоляцию на отсутствие трещин, потертостей и оплавленных участков.
• Убедитесь в плотной посадке наконечников на катушку зажигания и свечи.
• Осмотрите контакты внутри колпачков на предмет окисления или коррозии.

Проверка в темноте:

• Запустите двигатель в полной темноте. Искрение («корона») вдоль провода указывает на пробой изоляции.

Измерение сопротивления мультиметром:

1. Отсоедините провод с обеих сторон (от катушки и свечи).
2. Установите мультиметр в режим измерения сопротивления (Ом).
3. Присоедините щупы к центральным контактам наконечников.

Параметр	Норма для ВАЗ 2107	Признак неисправности
Сопротивление 1 метра провода	2-10 кОм	Бесконечность (обрыв) или >15 кОм
Разброс сопротивления между проводами	Макс. 2-3 кОм	Отличия >4-5 кОм

Анализ осциллограммы: Специалисты используют мотор-тестер для выявления пробоев по форме сигнала во время работы двигателя. Провалы напряжения на графике указывают на утечку тока.

Важно: Заменяйте провода комплектом, даже если повреждён только один. Используйте провода с силиконовой изоляцией и металлическим экраном – они устойчивы к температурным перепадам и агрессивной среде под капотом. Регулярная диагностика каждые 15-20 тыс. км пробега предотвратит внезапные отказы системы зажигания.

Влияние состояния аккумулятора на работу ЭБУ

Аккумуляторная батарея обеспечивает стабильное напряжение бортовой сети, критичное для корректного функционирования Электронного Блока Управления (ЭБУ) инжекторного двигателя ВАЗ 2107. При снижении напряжения ниже 11В ЭБУ может терять адаптивные настройки, сбрасывать ошибки или некорректно интерпретировать сигналы датчиков. Особенно чувствительны к просадкам напряжения цепи питания датчиков положения коленвала и кислорода, что напрямую влияет на расчет топливоподачи.

Недостаточный заряд АКБ провоцирует сбои при запуске: стартер потребляет большой ток, вызывая кратковременное падение напряжения до 6-8В. В этот момент ЭБУ может не успеть инициализироваться, что приводит к отказу топливного насоса и форсунок. Даже после успешного запуска низкое напряжение вызывает нестабильную работу двигателя: плавающие обороты, детонацию или переход в аварийный режим с загоранием чека.

Критические последствия разряженной АКБ

• Сброс калибровок: адаптивные параметры топливоподачи и ХХ обнуляются
• Ошибки датчиков: искажение показаний ДПКВ, ДМРВ и лямбда-зонда
• Сбои исполнительных механизмов: хаотичное открытие/закрытие РХХ и форсунок
• Коррекция УОЗ: неверный расчет угла опережения зажигания
• Физические повреждения: выход из строя драйверов ЭБУ при скачках напряжения

Напряжение АКБ (В)	Реакция ЭБУ
13.5–14.5	Штатный режим работы
12.0–13.4	Коррекция топливоподачи (+8–15%)
10.0–11.9	Аварийные попытки стабилизации
<9.9	Полный сброс параметров/отказ запуска

Регулировка оборотов холостого хода

Регулировка холостого хода на инжекторном ВАЗ 2107 осуществляется электронным блоком управления (ЭБУ) на основе сигналов датчиков. Процесс не требует механического вмешательства в дроссельный узел или форсунки, в отличие от карбюраторных моделей. Основным регулирующим элементом является регулятор холостого хода (РХХ), который изменяет сечение байпасного канала для подачи воздуха в обход закрытой дроссельной заслонки.

Для точной настройки необходима диагностика системы управления двигателем через специальный разъем OBD-II с использованием ПО (например, "OpenDiag"). Процедура выполняется на прогретом до рабочей температуры (85–90°C) двигателе при отключенных потребителях энергии (фары, печка, кондиционер). Номинальные обороты должны составлять 800±50 об/мин.

Последовательность действий

При отклонении оборотов от нормы выполните:

1. Проверку РХХ:
   • Измерьте сопротивление обмоток регулятора мультиметром (норма: 40–80 Ом между выводами A-B и C-D).
   • Убедитесь в отсутствии заклинивания штока при включении зажигания.
2. Диагностику датчиков:
   • Датчик положения дроссельной заслонки (ДПДЗ): напряжение на выходе при закрытой заслонке – 0,45–0,55 В.
   • Датчик массового расхода воздуха (ДМРВ): показания на холостом ходу – 8–10 кг/час.
3. Адаптацию РХХ через ПО:
   • Активируйте функцию "Обучение регулятора ХХ" в диагностической программе.
   • Дождитесь автоматической калибровки положения штока ЭБУ.

Параметр	Нормальное значение
Обороты ХХ	800±50 об/мин
Напряжение ДПДЗ	0,45–0,55 В
Расход воздуха по ДМРВ	8–10 кг/час
Сопротивление РХХ	40–80 Ом

Важно! Причиной сбоев часто являются загрязнение дроссельной заслонки или байпасного канала, неисправность РХХ либо утечки воздуха во впускном тракте. После чистки или замены компонентов обязательна повторная адаптация через диагностическое оборудование.

Подключение диагностического сканера

Диагностический разъём ВАЗ 2107 расположен под панелью приборов со стороны водителя, обычно слева от рулевой колонки. Он соответствует стандарту OBD-II (тип K-Line) и имеет 16-контактную конфигурацию типа Euro-2. Перед подключением убедитесь, что зажигание автомобиля выключено.

Для корректного считывания данных используйте совместимый адаптер с поддержкой протокола EOBD. После физического соединения сканера с разъёмом включите зажигание (без запуска двигателя), активируйте диагностическую программу на устройстве и установите связь с ЭБУ. Не отсоединяйте сканер во время процедуры во избежание сбоев.

Порядок действий при диагностике

1. Подключите кабель сканера к разъёму OBD-II
2. Включите зажигание в положение "ON"
3. Запустите ПО диагностического прибора
4. Выберите в меню:
   • Марку: ВАЗ/Lada
   • Модель: 2107 инжектор
   • Тип ЭБУ: Январь 7.2 / BOSCH M1.5.4
5. Инициируйте автоматическое обнаружение ошибок
6. Анализируйте коды неисправностей (P0xxx/P2xxx)

Тип данных	Где проверить	Критичные значения
Ошибки ЭБУ	Раздел DTC	P0100, P0300
Напряжение датчика кислорода	Параметры Lambda	<0.1В или >0.9В
Обороты холостого хода	Режим Live Data	850±50 об/мин

При расшифровке кодов обратите внимание на статус ошибок: Active требует немедленного устранения, Pending указывает на плавающие неисправности. После ремонта очистите память ЭБУ через меню сканера и выполните тест-драйв для проверки.

Расшифровка кодов ошибок ЭБУ

Электронный блок управления (ЭБУ) ВАЗ 2107 фиксирует отклонения в работе инжекторной системы, присваивая каждой неисправности уникальный цифровой код. Эти коды сохраняются в памяти ЭБУ даже после остановки двигателя, что позволяет точно локализовать проблему при диагностике.

Считать ошибки можно через диагностический разъем OBD-II с помощью сканера или путем комбинации педали газа и зажигания (методом мигания лампы "Check Engine"). Правильная интерпретация кодов сокращает время ремонта и предотвращает замену исправных компонентов.

Типовые коды неисправностей

Код	Описание	Критичность
0102	Низкий сигнал ДМРВ	Высокая
0115	Обрыв цепи датчика температуры ОЖ	Средняя
0120	Неисправность ДПДЗ	Высокая
0300	Множественные пропуски зажигания	Высокая
0301-0304	Пропуски зажигания в цилиндрах 1-4	Высокая
0422	Низкая эффективность катализатора	Средняя
0505	Ошибка регулятора холостого хода	Высокая

Рекомендации по диагностике:

1. При появлении ошибок серии 03хх проверьте:
   • Состояние свечей зажигания
   • Целостность высоковольтных проводов
   • Работоспособность катушки зажигания
2. Коды 01хх указывают на проблемы датчиков:
   • Проверьте контакты и цепь питания
   • Протестируйте сопротивление датчиков мультиметром

После устранения неисправности используйте сканер для сброса ошибок из памяти ЭБУ. Если код сохраняется после сброса – ищите скрытую причину (окисление контактов, повреждение проводки).

Сброс адаптаций электронного блока управления

Адаптации ЭБУ представляют собой набор параметров, которые блок управления двигателем автоматически корректирует в процессе эксплуатации автомобиля. Эти настройки формируются на основе данных от датчиков и учитывают изменения в работе систем: износ форсунок, состояние топливного насоса, качество горючего, особенности воздушного тракта.

Сброс адаптаций необходим после замены компонентов топливной системы (форсунок, регулятора давления, датчика массового расхода воздуха), чистки дроссельного узла или устранения критических ошибок. Процедура обнуляет накопленные поправки, заставляя ЭБУ заново "обучаться" текущим характеристикам двигателя для восстановления стабильной работы.

Способы сброса адаптаций

Стандартные методы для ВАЗ 2107:

1. Отсоединение клеммы АКБ на 10-15 минут (самый доступный способ)
2. Извлечение предохранителя ЭБУ из монтажного блока на аналогичное время
3. Использование диагностического оборудования:
   • Через адаптер ELM327 с ПО типа OpenDiag
   • С помощью профессиональных сканеров (Launch, Autocom)

Важные нюансы: После сброса возможны кратковременные колебания оборотов на холостом ходу. Для завершения адаптации рекомендуется прогреть двигатель до рабочей температуры и проехать 5-10 км в переменных режимах (разгоны, движение накатом).

Ситуация	Рекомендуемый метод
Замена ДМРВ/форсунок	Обязателен сброс через диагностическое оборудование
Чистка дросселя	Достаточно снятия клеммы АКБ
Сбои в работе двигателя	Комплексный сброс сканером с последующей проверкой ошибок

Тестирование топливного насоса через реле

Проверка работоспособности топливного насоса через реле позволяет локализовать неисправность в электрической цепи питания. Для диагностики потребуется мультиметр или контрольная лампа, а также знание расположения элементов в монтажном блоке.

Найдите реле топливного насоса в блоке предохранителей (обычно обозначено как "ТН" или "FP"). Снимите реле для доступа к контактам разъема. Включите зажигание, но не запускайте двигатель – насос должен кратковременно включиться для создания давления в рампе.

Проверка напряжения

Этапы тестирования:

1. Питание на управляющую цепь: Установите мультиметр в режим измерения постоянного напряжения. Проверьте наличие 12В между контактом "85" разъема реле и массой кузова. Отсутствие напряжения указывает на неисправность цепи от ЭБУ или замка зажигания.
2. Масса управляющей цепи: Проверьте целостность цепи массы на контакте "86" (при включенном зажигании). Подключите мультиметр между "86" и "+" АКБ – напряжение должно быть близко к 12В.
3. Питание силовой цепи: Убедитесь в наличии постоянного "+12В" на контакте "30" разъема (напряжение присутствует всегда при подключенном АКБ).
4. Проверка выходного сигнала: Замкните контакты "87" и "30" разъема реле отрезком провода. Исправный насос должен начать работать. Отсутствие работы насоса при замыкании указывает на:
   • Обрыв в цепи "87" → насос
   • Неисправность самого насоса
   • Плохую массу насоса

Интерпретация результатов: Если при замыкании "87" и "30" насос работает, но не включается при установке реле – неисправно реле. Отсутствие напряжения на контакте "85" при включенном зажигании требует проверки цепей ЭБУ или предохранителей.

Сравнение с карбюраторной системой ВАЗ 2107

Переход от карбюраторной системы питания к инжекторной на ВАЗ 2107 кардинально изменил принцип формирования топливовоздушной смеси. Карбюратор (например, "Озон" или "Солекс") работает механически, используя разрежение во впускном коллекторе для всасывания бензина через жиклёры и его смешивания с воздухом. Дозировка топлива зависит от калиброванных каналов и регулировок винтами "качества" и "количества", которые требуют периодической настройки и чувствительны к погодным условиям.

Инжекторная система (ЭСУД) функционирует под управлением электронного блока (ЭБУ), который анализирует данные датчиков (ДМРВ, ДПДЗ, ДТОЖ, лямбда-зонд) и точно рассчитывает момент впрыска и длительность открытия форсунок. Топливо подаётся под давлением (3–3.8 бар) напрямую во впускной коллектор через электромагнитные форсунки, что обеспечивает более равномерное распределение смеси по цилиндрам и адаптацию параметров к текущим режимам работы двигателя в реальном времени.

Ключевые отличия и преимущества инжектора

• Эксплуатационные характеристики: Инжектор обеспечивает стабильный запуск двигателя при любых температурах, отсутствует "заливание" свечей. Карбюратор требует ручной регулировки воздушной заслонки ("подсоса") на холодную.
• Динамика и экономичность: Точное дозирование топлива ЭБУ снижает расход на 10–15% и повышает приёмистость двигателя за счёт оптимизации состава смеси на всех режимах (холостой ход, ускорение, максимальная нагрузка).
• Экология: Инжектор соответствует нормам Евро-2/3 благодаря замкнутой цепи регулирования с лямбда-зондом. Карбюратор не способен обеспечить стабильное соблюдение современных экологических стандартов.
• Надёжность и обслуживание: Инжектор не требует ручных регулировок, но чувствителен к качеству топлива и состоянию датчиков. Карбюратор проще в ремонте "в поле", но нуждается в чистке, замене диафрагм, регулировке поплавковой камеры.

Параметр	Инжектор	Карбюратор
Сложность системы	Электронное управление, датчики, ЭБУ	Механические узлы (жиклёры, диффузоры)
Типичный расход топлива	7.5–8.5 л/100 км	8.5–10 л/100 км
Диагностика неисправностей	Чтение кодов ошибок через диагностический разъём	Визуальный осмотр, опыт мастера

Главный недостаток инжектора – зависимость от исправности электронных компонентов и сложность диагностики без спецоборудования. Карбюратор же остаётся предпочтительным для энтузиастов, ценящих простоту конструкции и возможность самостоятельной настройки без сканеров.

Список источников

При подготовке материала об инжекторной системе ВАЗ 2107 использовались специализированные технические источники, содержащие детальную информацию о конструкции и эксплуатационных особенностях компонентов.

Основное внимание уделялось официальной документации производителя, учебным пособиям по топливным системам и актуальным практическим руководствам по диагностике.

• Официальное руководство по ремонту ВАЗ 2107 (инжекторные модификации)
• Техническая документация АвтоВАЗ по системе управления двигателем GM-ISFI-2S
• Учебник Системы впрыска бензиновых двигателей (В.П. Пехальский)
• Практическое пособие Диагностика электронных систем автомобиля (А.В. Самохвалов)
• Методические материалы курсов сервисной подготовки АвтоВАЗ
• Журнальные публикации в специализированных изданиях (За рулём, Авторевю)
• Протоколы испытаний компонентов топливной системы НИЦИАМТ

Видео: как выставить метки ваз 2107 инжектор


• Полоса на стекле - подбор и установка

• Шевроле Нива или УАЗ Патриот - кто лучше? Подробный разбор

• Преимущества щелочных аккумуляторов
