Источники увеличенного люфта рулевого управления автомобиля
Статья обновлена: 18.08.2025

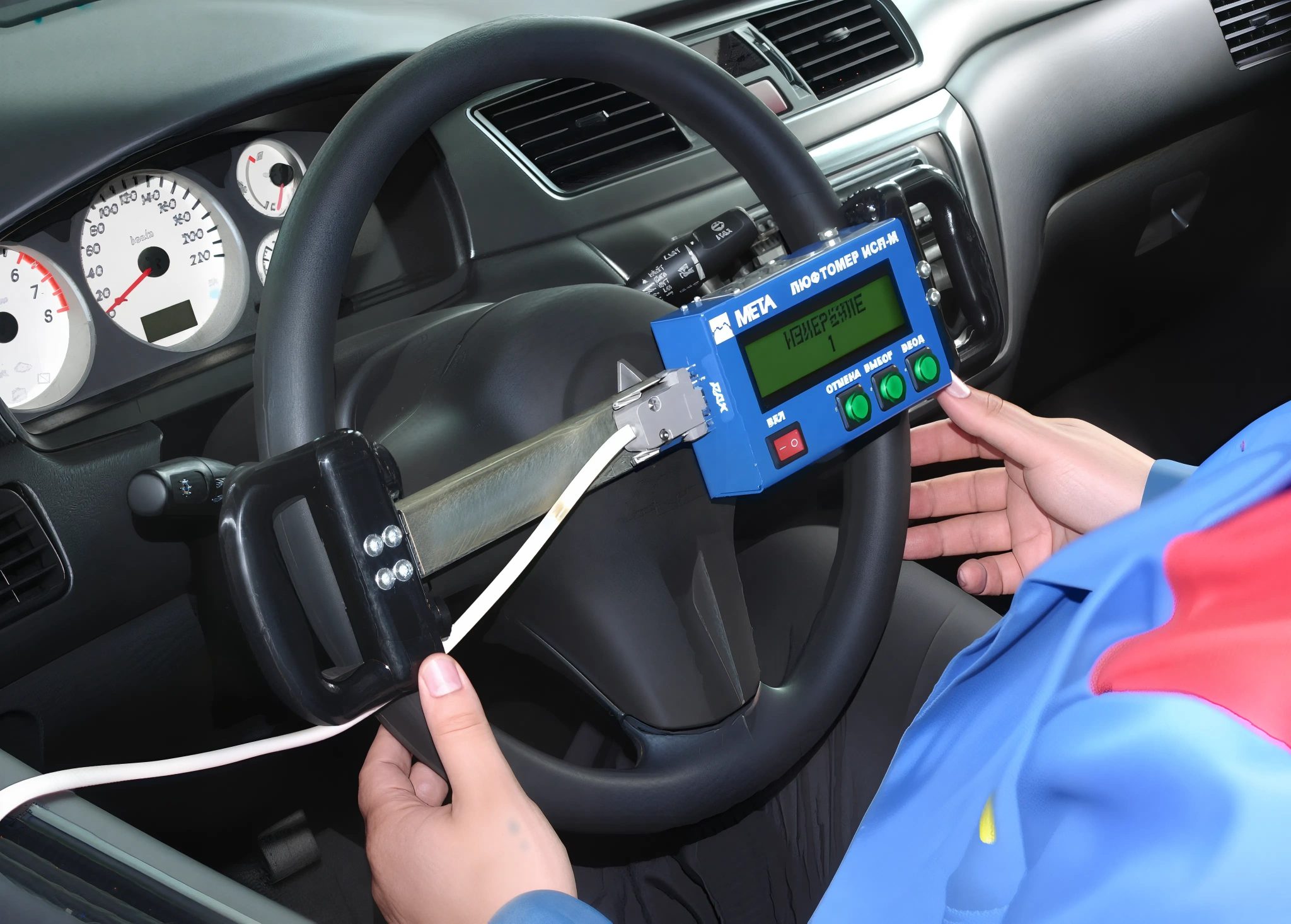

Суммарный люфт рулевого колеса – критически важный параметр безопасности, регламентированный техническими стандартами. Превышение допустимого значения указывает на возникновение неисправностей в системе рулевого управления.
Появление избыточного свободного хода руля свидетельствует о выработанных зазорах в отдельных узлах или их совокупности. Эти зазоры формируются между взаимодействующими деталями из-за естественного износа, повреждений или нарушения регулировок.
Игнорирование повышенного люфта приводит к ухудшению управляемости, запаздыванию реакции на действия водителя и повышает риск потери контроля над автомобилем. Своевременное выявление и устранение причин возникновения свободного хода является обязательным условием безопасной эксплуатации транспортного средства.
Выработка подшипника ступицы рулевой колонки
Подшипник ступицы рулевой колонки обеспечивает плавное вращение вала при повороте руля. Постепенная механическая выработка его элементов (дорожек качения, тел качения, сепаратора) приводит к образованию микрозазоров между компонентами. Этот износ возникает из-за постоянных силовых нагрузок при эксплуатации автомобиля.
Увеличенный зазор внутри подшипника напрямую передаётся на рулевую колонку, создавая ощутимый "подвижный" промежуток между началом поворота руля и фактическим началом реакции управляемых колёс. Суммарный люфт рулевого управления возрастает, так как данный зазор добавляется к другим возможным зазорам в шарнирах тяг или рейке.
Факторы, усугубляющие проблему
Основные причины ускоренного износа:
- Потеря смазки из-за повреждения пыльников или естественного старения материалов.
- Попадание абразивных частиц (песок, грязь) через изношенные уплотнения.
- Постоянное воздействие вибраций и ударных нагрузок на неровных дорогах.
- Неправильная затяжка подшипника при монтаже (перетяг или недотяг).
Критические последствия неисправности:
| Симптом | Последствие |
| Стук в рулевой колонке | Разрушение подшипника и смежных деталей |
| Вибрация руля на скорости | Потеря точности управления |
| Заклинивание руля | Полный отказ рулевого управления |
Диагностика требует проверки осевого и радиального биения вала колонки. Замена изношенного подшипника обязательна – эксплуатация с критической выработкой нарушает безопасность движения. Для продления ресурса новых узлов необходима регулярная профилактика герметичности и защитных чехлов.
Износ посадочных мест рулевой рейки в корпусе
Постоянное воздействие ударных нагрузок и вибраций от дорожного покрытия приводит к постепенной деформации и выработке металла в точках контакта корпуса рулевой рейки с опорными втулками или подшипниками. Недостаточное количество или несоответствующая вязкость смазки ускоряет этот процесс, вызывая сухое трение и абразивный износ.
Негерметичность пыльников рулевых тяг провоцирует попадание грязи, воды и абразивных частиц в зону посадочных гнезд. Загрязнения действуют как абразивная паста при перемещении рейки, царапая и увеличивая зазоры между втулками и корпусом. Коррозия металла из-за влаги дополнительно ослабляет плотность посадки элементов.
Последствия и диагностические признаки
- Локальная вибрация руля: ощутимое дрожание на определенных участках хода рейки
- Стук в рулевой колонке: глухие удары при проезде неровностей, усиливающиеся при повороте
- Неравномерное усилие поворота: "закусывание" или повышенный люфт в центральном положении
| Фактор влияния | Механизм повреждения |
|---|---|
| Эксплуатация с поврежденным пыльником | Абразивный износ + коррозия |
| Некачественные втулки | Ускоренная деформация посадочной зоны |
| Перетяжка регулировочных гаек | Деформация корпуса рейки |
Критический износ посадочных мест нарушает соосность зубчатого вала и рейки, вызывая неравномерный контакт зубьев. Это провоцирует локальные скачки люфта, не устраняемые стандартной регулировкой зацепления. При сильной выработке возможен перекос рейки с заклиниванием или несимметричным усилением люфта влево/вправо.
- Визуальный осмотр корпуса на трещины и эллипсность гнезд
- Замер радиального биения рейки индикаторным нутромером
- Контроль осевого смещения рейки при покачивании тяг
Ослабление крепления рулевого механизма к кузову
Данная неисправность напрямую влияет на точность передачи усилий от рулевого колеса к колесам автомобиля. При нарушении целостности соединения между рулевым механизмом (редуктором или рейкой) и силовой структурой кузова возникает паразитный зазор, который суммируется с другими возможными люфтами системы. Этот зазор проявляется как заметное свободное перемещение руля до начала реакции управляемых колес.
Основной причиной ослабления является разрушение или деформация крепежных элементов (болтов, кронштейнов) вследствие вибрационных нагрузок, коррозии металла либо неквалифицированного ремонта. Особенно критично данное повреждение для автомобилей с реечным рулевым механизмом, где рейка жестко фиксируется к подрамнику или кузову в двух точках, а малейшая разболтанность креплений мгновенно увеличивает общий люфт.
Последствия и диагностика
Характерные признаки включают стуки в передней подвеске при движении по неровностям, вибрацию руля и «проваливание» усилия на рулевом колесе в крайних положениях. Для выявления проблемы необходимо:
- Зафиксировать автомобиль на подъемнике или смотровой яме.
- Проверить момент затяжки крепежных болтов динамометрическим ключом (согласно спецификациям производителя).
- Визуально оценить состояние резинометаллических опор (сайлент-блоков) кронштейнов крепления на предмет расслоения или разрывов.
- Контролировать целостность посадочных мест кузова/подрамника (трещины, деформации).
Критические риски: прогрессирующее ослабление может привести к полному отрыву механизма, частичной потере управления, ускоренному износу рулевых тяг и наконечников из-за нерасчетных ударных нагрузок.
Деформация рулевых тяг или рычагов
Деформация элементов рулевых тяг или рычагов напрямую влияет на геометрию рулевого управления. Изгиб, скручивание или искривление этих деталей нарушает заданные производителем углы установки и длины. Даже незначительное отклонение от первоначальной формы вызывает изменение положения рулевых наконечников, что провоцирует нестабильность в кинематической цепи.
В результате деформации нарушается параллельность поворота колес и точность передачи усилия от рулевого механизма. Появляется дополнительный "мертвый ход", который водитель ощущает как увеличение свободного хода руля до начала реакции колес. Этот люфт суммируется с другими возможными зазорами в системе, ухудшая точность управления и повышая риск увода автомобиля с траектории.
Ключевые последствия деформации:
- Нарушение схождения колес: Искривленные тяги меняют длину рулевой трапеции, вызывая неправильный угол установки передних колес.
- Заедание шарниров: Деформированные рычаги создают избыточную нагрузку на шаровые опоры и наконечники, ускоряя их износ.
- Вибрации руля: Неравномерное усилие при повороте провоцирует биение, передающееся на рулевую колонку.
| Тип деформации | Влияние на люфт |
|---|---|
| Продольный изгиб тяги | Смещение точек крепления наконечников, увеличение холостого хода |
| Кручение рычага подвески | Изменение угла поворота ступицы, нелинейная реакция на вращение руля |
| Радиальное смятие | Разрушение резьбовых соединений, неконтролируемый рост зазоров |
Важно: Деформация часто возникает после ударов о препятствия (бордюры, ямы) или ДТП. Диагностика требует обязательной проверки соосности деталей и сравнения геометрических параметров с эталонными значениями. Пренебрежение заменой погнутых элементов приводит к ускоренному износу смежных узлов рулевого управления и подвески.
Износ шестерни и зубчатой рейки
Основной причиной люфта в реечном рулевом механизме является механический износ зоны зацепления шестерни и рейки. Постоянное трение при передаче усилий от руля к колесам приводит к изменению геометрии зубьев и образованию зазоров.
Эксплуатационные факторы ускоряют деградацию: загрязнение смазки абразивными частицами из-за повреждения пыльников, отсутствие своевременного обслуживания, агрессивная езда по неровным дорогам с ударными нагрузками на рулевой вал.
Ключевые аспекты износа
- Эллипсный износ рейки – формируется в зоне нейтрального положения, где происходит максимальное количество циклов зацепления
- Подрез зубьев шестерни – уменьшение высоты профиля зубцов в привалочной зоне
- Усталостное выкрашивание – появление микровыбоин и сколов на рабочих поверхностях
Диагностические признаки включают характерный стук при проезде неровностей, увеличение свободного хода руля на 10-15° при фиксированных колесах, вибрации на руле в определенных положениях.
| Этап износа | Последствия | Метод устранения |
|---|---|---|
| Начальный (зазор до 5°) | Легкое "дребезжание" руля | Регулировка прижимной втулки |
| Критический (зазор 10-20°) | Увод автомобиля с траектории | Замена пары "шестерня-рейка" |
| Аварийный (зазор >25°) | Риск расцепления зубьев | Полная замена рулевого механизма |
Важно: Попытки компенсации износа чрезмерным затягиванием прижимной втулки приводят к закусыванию руля и ускоренному разрушению элементов. При замене комплектующих обязательна установка новых защитных чехлов и замена смазки.
Люфт в шарнирах карданного вала рулевой колонки
Основной причиной люфта в карданных шарнирах рулевого вала является естественный износ элементов крестовины. При постоянной передаче усилий от руля к рейке игольчатые подшипники, фиксирующие крестовину в вилках, постепенно разрушаются. Зазоры между роликами и обоймами увеличиваются, что вызывает осевое и радиальное биение вала при повороте руля.
Ускоряют износ отсутствие смазки в необслуживаемых шарнирах и попадание абразивных частиц через повреждённые пыльники. Коррозия сепараторов подшипников или посадочных мест в вилках также приводит к нарушению геометрии соединения. В редких случаях люфт возникает из-за деформации вилок кардана после ударов или заводского брака.
Последствия и диагностика
Характерные признаки включают:
- Щелчки или стук в районе рулевой колонки при резком повороте руля
- Вибрацию на рулевом колесе на определённых углах поворота
- Запаздывание реакции колёс при маневрировании
Для проверки требуется два человека: один раскачивает руль в пределах люфта (до 5-10°), второй контролирует зазоры в шарнирах, прикладывая руку к карданным сочленениям. Критичный износ подтверждается ощутимым перемещением вала относительно вилок.
| Стадия износа | Величина люфта | Рекомендуемое действие |
|---|---|---|
| Начальная | до 1.5 мм | Контроль каждые 5 тыс. км |
| Средняя | 1.5-3 мм | Замена в течение месяца |
| Критическая | более 3 мм | Немедленная замена узла |
Эксплуатация с неисправностью опасна частичной или полной потерей управления. При разрушении крестовины происходит заклинивание вала либо неконтролируемое рассоединение элементов рулевой трапеции.
Критический износ наконечников рулевых тяг
Наконечники рулевых тяг обеспечивают подвижное соединение между рулевым механизмом и поворотными кулаками колес. Их конструкция включает шарнир с металлическим пальцем, помещенным в полимерный вкладыш, который смягчает ударные нагрузки и обеспечивает плавность хода. Постепенное разрушение этого узла напрямую влияет на точность управления.
Эксплуатационный износ возникает из-за постоянных динамических нагрузок при движении по неровностям, агрессивного вождения и естественного старения материалов. Ускоренному разрушению способствуют повреждения пыльников: при разрыве защитного чехла внутрь проникает грязь и влага, выступающие в роли абразива и провоцирующие коррозию.
Последствия износа для люфта
При критическом износе формируются зазоры в двух ключевых точках:
- Между шаровым пальцем и втулкой: Разрушение полимерного вкладыша увеличивает свободный ход шарнира.
- В резьбовом соединении тяги с наконечником: Деформация или истирание резьбы создает дополнительную подвижность.
Эти зазоры суммируются с другими возможными (например, в рулевой рейке или подшипниках), что приводит к:
- Заметному увеличению свободного хода руля ("люфта") до опасных значений (часто превышающих 10°).
- Эффекту "ватного руля" – потере четкой обратной связи и запаздыванию реакции колес.
- Самопроизвольному изменению траектории движения (уводу автомобиля в стороны).
| Признак критического износа | Влияние на люфт |
| Стук/скрежет со стороны колес | Прямое указание на чрезмерный зазор в шарнире |
| Вибрация руля на скорости | Нестабильность из-за биения изношенных узлов |
| Неравномерный износ шин | Следствие нарушения углов установки колес |
Важно: Изношенные наконечники не подлежат ремонту и требуют замены парой с обязательной последующей проверкой углов установки колес. Игнорирование проблемы ведет к ускоренному разрушению смежных элементов рулевого управления и потере контроля над автомобилем.
Разрушение опорных втулок рулевой рейки
Опорные втулки рулевой рейки выполняют критическую функцию позиционирования и демпфирования. Они фиксируют рейку внутри корпуса, предотвращая её поперечные смещения и гася вибрации от дорожного покрытия. Эти элементы постоянно испытывают высокие нагрузки при повороте колес и движении по неровностям.
Износ или разрушение втулок напрямую провоцирует возникновение недопустимого люфта. Рейка получает возможность перемещаться в корпусе не только поступательно (как требуется для поворота колес), но и с поперечным биением. Это свободное движение создает ощутимый зазор в рулевом управлении, ощущаемый водителем как "стук" или "провал" руля.
Основные причины разрушения
Ключевые факторы, приводящие к выходу втулок из строя:
- Естественный износ: Постепенная деградация материала (часто резины или полиуретана) под действием постоянного трения и давления рейки.
- Агрессивные среды: Воздействие дорожных реагентов, солей, нефтепродуктов и грязи, разъедающих резину и ускоряющих её растрескивание и расслоение.
- Экстремальные нагрузки: Удары при наезде на препятствия (ямы, бордюры), резкие маневры на высокой скорости, создающие пиковые давления на втулки.
- Некачественные материалы: Использование дешевых, неоригинальных втулок с низкой стойкостью к износу и агрессивным воздействиям.
- Нарушение герметичности пыльников: Попадание абразивной грязи и влаги внутрь корпуса рейки из-за порванных защитных чехлов, приводящее к ускоренному истиранию втулок.
Последствия разрушения: Помимо увеличения суммарного люфта, поврежденные втулки вызывают:
- Вибрации руля на разных скоростях.
- Характерный стук или скрип в передней подвеске при движении по неровностям.
- Снижение точности рулевого управления ("размытость" реакции).
- Ускоренный износ других компонентов рулевой рейки из-за её нестабильного положения.
| Признак неисправности | Связь с разрушением втулок |
|---|---|
| Люфт руля при покачивании вправо-влево на месте | Прямое следствие отсутствия плотной фиксации рейки во втулках |
| Стук в районе рулевой рейки при проезде мелких неровностей | Результат ударных перемещений рейки внутри разбитых втулок |
| "Провалы" при смене направления вращения руля | Затрата усилия на выбор зазора перед началом движения рейки |
Диагностика и устранение: Проверка требует осмотра пыльников на целостность и измерения люфта рейки в корпусе. Замена разрушенных втулок (часто в сборе с ремонтным комплектом) – единственный эффективный метод восстановления правильной работы узла и устранения вызванного ими люфта.
Выработка в узле червяка-ролика (для червячных механизмов)
Постоянное трение между червячным валом и роликом в процессе эксплуатации неизбежно приводит к механическому износу их рабочих поверхностей. Основными зонами выработки являются профили резьбы червяка и ответные контактные площадки на ролике. Интенсивность износа напрямую зависит от качества смазки, состояния пыльников, агрессивности условий эксплуатации и исходной твердости деталей.
Образовавшиеся зазоры вследствие выработки нарушают первоначальную кинематическую точность передачи вращения от вала рулевой колонки к сошке. Даже незначительный износ в этом узле создает ощутимый "мертвый ход" рулевого колеса до начала поворота управляемых колес. Прогрессирующая выработка увеличивает суммарный люфт нелинейно, так как изношенные поверхности теряют способность к плотному контакту под нагрузкой.
Ключевые аспекты влияния износа на люфт
- Радиальный зазор: Увеличение расстояния между осями червяка и ролика из-за уменьшения их диаметров.
- Осевое смещение: Появление продольного хода ролика относительно червячного вала.
- Нарушение геометрии зацепления: Искажение формы зубьев червяка и ролика, ведущее к неравномерному контакту.
| Фактор износа | Влияние на люфт |
| Истирание гребней резьбы червяка | Уменьшение глубины зацепления → увеличение холостого хода |
| Выкрашивание тел качения ролика | Появление локальных провалов при вращении → рывки и биение |
| Износ опорных подшипников | Дополнительное смещение червяка → потеря точности позиционирования |
Критичность данного дефекта обусловлена некомпенсируемостью зазоров стандартными регулировками. При сильной выработке единственным решением становится замена узла в сборе, так как регулировка предварительного натяга подшипников или положения ролика лишь временно маскирует последствия износа без устранения его основной причины.
Список источников
При подготовке материала использовались специализированные технические руководства, нормативная документация и экспертные публикации, посвященные конструкции и диагностике рулевых систем современных автомобилей. Акцент сделан на механических компонентах, методах измерения люфта и типовых дефектах.
Источники включают актуальные редакции стандартов, учебные пособия для автоспециалистов и практические рекомендации производителей автокомпонентов. Особое внимание уделено критериям безопасности и распространенным причинам износа.
- ГОСТ Р 51709-2018 "Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки"
- Учебник "Устройство автомобилей" под ред. А.Г. Пузанкова (раздел "Рулевое управление")
- Технический регламент Таможенного союза ТР ТС 018/2011 "О безопасности колесных транспортных средств"
- Методическое пособие "Диагностика рулевого управления" НИИ Автомобильного транспорта
- Каталог неисправностей ZF Aftermarket (рулевые механизмы и тяги)
- Производственные инструкции TRW Automotive по ремонту рулевых реек
- Журнал "Автосервис": цикл статей "Диагностика люфтов" (2020-2023 гг.)
- Руководство Bosch "Автомобильный справочник" (глава "Подвеска и рулевое управление")
