ИЖ Планета-5 - Преображая внешность, меняя душу мотора

Статья обновлена: 18.08.2025

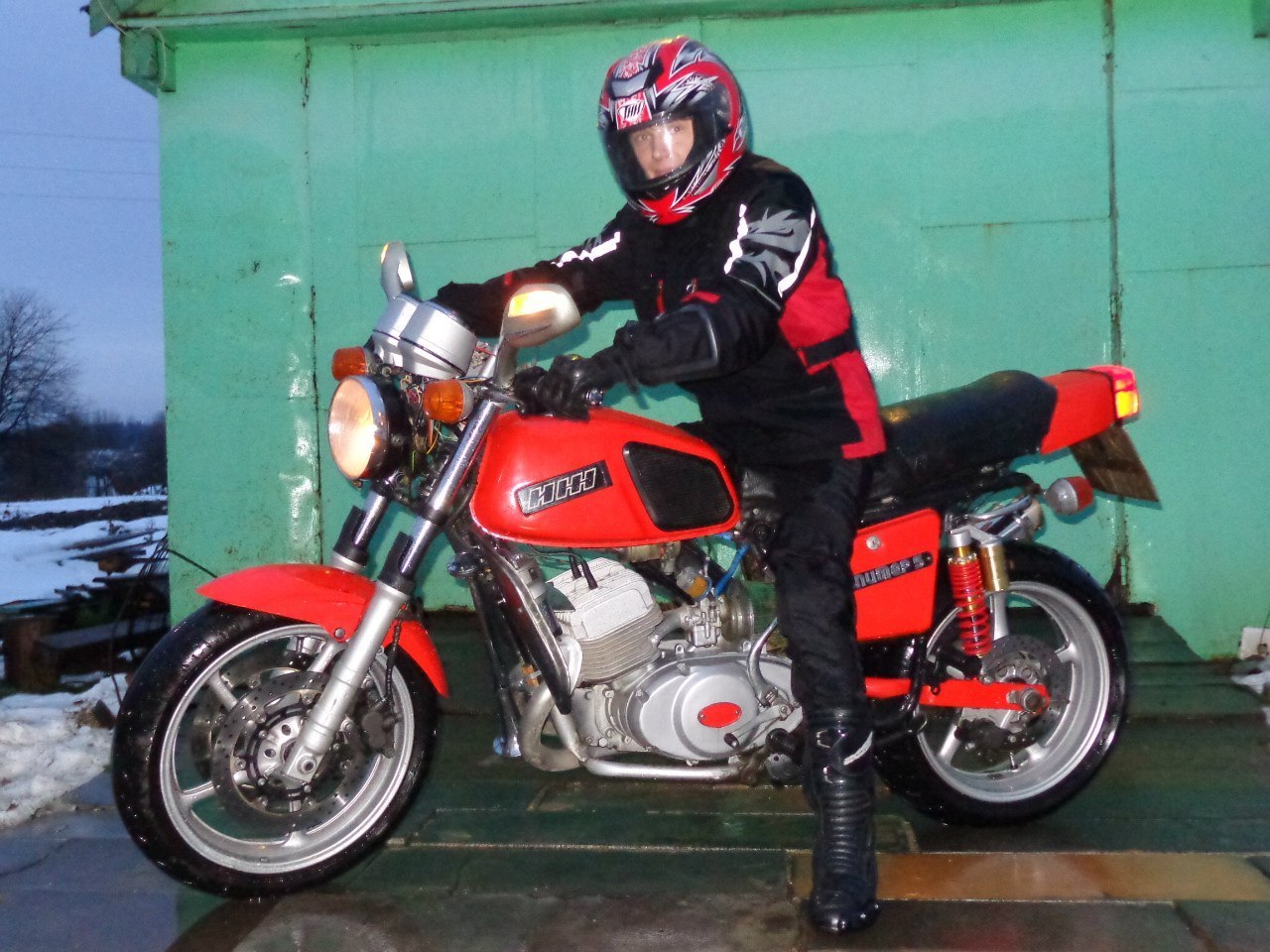

Легендарный советский мотоцикл ИЖ Планета-5 – больше чем просто транспорт. Это холст для самовыражения поколений байкеров.

Модернизация "Планеты" давно вышла за рамки гонки за лошадиными силами. Кастомизация превращает железного коня в отражение характера владельца.

Здесь важен каждый винт: от ручной полировки карбюратора до выбора цвета обивки сиденья. Тюнинг становится ритуалом, диалогом человека с машиной.

В этой статье – о философии преображения ИЖ Планеты-5, где технические решения измеряются не только динамикой, но и эмоциями.

Правка и полировка рамы: основа визуальной трансформации

Рама "Планеты-5" – это не просто несущая конструкция, а визуальный хребет мотоцикла, задающий тон всему образу. Ее состояние и внешний вид критически важны для восприятия тюнинга в целом. Даже самые дорогие обвесы и кастомные детали потеряются на фоне кривой, ржавой или неаккуратно обработанной рамы.

Работа с рамой начинается с тщательной оценки: поиск вмятин, следов коррозии, перекосов и заводских дефектов сварки. Только после этого можно приступать к кропотливым этапам выравнивания и придания поверхности идеального состояния, что требует значительного времени и терпения.

Этапы превращения основы в произведение

Рихтовка и выравнивание: Это ювелирная работа. Небольшие вмятины аккуратно выправляются специальными молотками и поддержками, важно не нарушить геометрию и не создать "пузырей". Глубокие повреждения или серьезные перекосы могут потребовать применения гидравлического стапеля, но это уже крайние меры.

Грубая зачистка и шлифовка: Удаление старой краски, грунта, ржавчины и мелких неровностей – основа для будущего блеска. Используются:

• Углошлифовальные машины (болгарки) с лепестковыми кругами разной зернистости для больших поверхностей.
• Вибрационные и эксцентриковые шлифмашинки для более тонкой работы и труднодоступных мест.
• Абразивные бруски и наждачная бумага вручную для филигранной обработки сварных швов, узлов и изгибов.

Постепенное уменьшение зернистости абразива – ключ к идеальной поверхности:

Этап	Тип абразива	Зернистость (P)
Грубая зачистка	Лепестковые круги	P40 - P80
Средняя шлифовка	Лепестковые круги, наждак	P120 - P240
Тонкая шлифовка	Наждачная бумага	P320 - P600
Подготовка к полировке	Наждачная бумага/паста	P800 - P1500+

Полировка до зеркала: Финальный аккорд, раскрывающий красоту металла. Выполняется вручную или с помощью полировальных машинок (желательно с регулировкой оборотов) с использованием:

1. Полировальных паст разной степени абразивности (от грубой до финишной).
2. Мягких войлочных, матерчатых или кожанных кругов и колодок.
3. Постоянного контроля за температурой поверхности, чтобы не "отпустить" металл.

Результат – не просто блестящая труба. Это глубина, чистота линий, игра света на идеально ровных поверхностях и изгибах. Отполированная рама превращает "Планету" из старого железного коня в объект, завораживающий своей механической эстетикой и демонстрирующий истинную страсть владельца к своему мотоциклу. Это медитация в движении, где каждый блик на металле – отражение вложенных усилий и души.

Выбор ткани для сиденья: баланс комфорта и стиля

При перетяжке сиденья мотоцикла ключевым становится выбор материала, обеспечивающего комфорт во время длительных поездок. Мягкие, дышащие ткани вроде велюра или качественной экокожи снижают усталость, сохраняя температурный баланс. При этом фактура и цвет должны визуально дополнять общий образ "Планеты-5", подчеркивая ретро-характер или, наоборот, добавляя современные акценты.

Практичность – не менее важный критерий: материал обязан противостоять влаге, УФ-лучам и истиранию. Синтетические смесовые ткани (полиэстер с хлопком или нейлоном) демонстрируют повышенную износостойкость, а спецпропитки создают грязеотталкивающий барьер. Для эксплуатации в любую погоду оптимальны двухслойные решения с водоотталкивающей основой.

Критерии выбора:

• Комфорт: эластичность, воздухопроницаемость, тактильная мягкость.
• Стиль: сочетаемость с цветом мотоцикла, выбор текстур (матовая/глянец, гладкая/рельефная).
• Защита: устойчивость к выгоранию, механическим повреждениям, образованию потертостей.

Тип материала	Плюсы	Минусы	Советы по уходу
Натуральная кожа	Премиальный вид, долговечность, патина со временем	Высокая цена, требует кондиционирования, "холодная"/"горячая" на ощупь	Специальные кремы, защита от воды
Экокожа (полиуретан)	Доступность, влагостойкость, широкий выбор цветов	Менее дышащая, риск трещин при низких температурах	Влажная протирка, избегать абразивов
Тканевые смеси (полиэстер+хлопок)	Оптимальная цена, воздухопроницаемость, простота чистки	Может выцветать без УФ-защиты, накапливает пыль	Пылесос, мягкие моющие средства

Важно! При пошиве используйте армированные нити и двойные швы – это повысит срок службы чехла. Для ретро-стиля добавьте контрастную строчку или фигурные вышивки, а в спортивный образ отлично впишутся вставки из перфорированного материала для вентиляции.

Перетяжка сиденья кожей: инструменты и выкройки

Замена заводского покрытия сиденья качественной кожей решает две задачи: устраняет износ старого материала и придаёт мотоциклу эксклюзивный вид. Кожаное сиденье не просто практично – оно меняет восприятие всего байка, добавляя ретро-эстетику или современную лаконичность в зависимости от выбранного стиля и цвета.

Процесс требует тщательной подготовки, особенно в создании точной выкройки, так как геометрия сиденья Планеты-5 включает сложные изгибы и сужения. Неверный шаблон приведёт к складкам или перетяжке, поэтому снятие мерок с оригинальной обивки – критически важный этап.

Ключевые инструменты и материалы

Для работы потребуется минимальный, но специфичный набор:

• Кожа: Натуральная (1.5-2 мм) или качественный эко-кожзам (устойчивый к УФ и влаге).
• Раскройные инструменты: Острые портновские ножницы, нож для кожи, мелок/мыло для разметки.
• Крепёж: Степлер мебельный (скобы 8-10 мм), клей контактный "Момент-Кристалл" или аналог.
• Вспомогательное: Наждачная бумага (для зачистки основы), плоская отвёртка (подтяжка скоб), зажимы.

Технология создания выкройки

Точное лекало – основа идеального результата:

1. Демонтаж: Снимите старое покрытие с сиденья, аккуратно удаляя скобы.
2. Шаблон: Положите снятый кусок старой обивки (или поролоновую основу) на бумагу (калька, обои).
3. Обводка: Чётко очертите контур, включая все изгибы. Отметьте места сужений (передняя часть у бензобака) и зоны крепления скобами (нижний периметр).
4. Припуски: Добавьте 3-4 см по всему краю для подгиба и фиксации. Особое внимание – углам и сужениям.
5. Тест: Вырежьте шаблон из бумаги, примерьте на основу. Корректируйте при необходимости.

Совет: Используйте старую обивку как образец, но помните – она могла деформироваться. Если её нет, оборачивайте основу пищевой плёнкой, а сверху – малярным скотчем. Нанесите разметку на скотч, затем аккуратно разрежьте и разверните в плоский шаблон.

Этап работ	Риск ошибки	Как избежать
Раскрой кожи	Несимметричность, недостаток материала	Размечайте мелом с изнанки, учитывая направление волокон кожи
Натяжка	Перекос, "волны"	Фиксируйте скобами сначала в центре длинных сторон, затем двигайтесь к углам
Обработка углов	Излишки кожи, складки	Делайте аккуратные надрезы треугольником, подклеивайте края перед фиксацией

Важно: Перед креплением к основе нанесите тонкий слой клея на края кожи и посадочную площадку – это предотвратит смещение материала при финальной натяжке. Натягивайте кожу равномерно, без чрезмерных усилий, чтобы избежать деформации или разрыва. Готовое сиденье оставьте на 12 часов под грузом для лучшей адгезии.

Установка кастомного руля: расчет эргономики посадки

Правильная эргономика руля на "Планете-5" критична не только для комфорта, но и для контроля мотоцикла. Неверно выбранные параметры руля провоцируют усталость в спине и кистях, снижая удовольствие от поездки и маневренность.

Ключевые параметры для расчета: высота рулевой стойки, угол наклона, вынос руля относительно рулевой колонки и ширина. Эти величины индивидуальны и зависят от роста райдера, длины рук и стиля езды – классическая вертикальная посадка требует иных решений, чем слегка спортивная.

Формула идеальной посадки

При проектировании или подборе кастомного руля используйте проверенный алгоритм:

1. Замер базовых параметров: Сядьте на мотоцикл в привычной позе, попросите помощника зафиксировать:
   • Расстояние от сиденья до точки естественного положения ладоней на воображаемом руле
   • Угол сгиба в локтях (оптимально 90-120°)
   • Угол наклона корпуса
2. Расчет выноса и высоты: Руки должны лежать на рукоятках без напряжения в плечах. Высота руля влияет на распределение веса – чем ниже, тем больше нагрузка на запястья.
3. Тест-фиттинг макетом: Создайте шаблон из проволоки или ПВХ-трубы, закрепите на штатной стойке. Проверьте удобство хвата и поворотов на стоянке.

Параметр	Слишком мало	Оптимум	Слишком много
Высота руля	Наклон корпуса вперед, нагрузка на кисти	Спина прямая, локти слегка согнуты	"Аппаратное" положение, сложный контроль
Вынос к рукам	Теснота, затруднён поворот руля	Свободный ход локтей при маневре	Тянуться к рулю, потеря контакта
Ширина руля	Неустойчивость на скорости	Плечи расслаблены, контроль рычагов	Задевание зеркал, "руль самолёта"

Важно! Учитывайте совместимость с тягами управления – кастомный руль может потребовать замены тросов сцепления, газа и тормозных шлангов на более длинные. После установки обязательно проверьте отсутствие перегибов и свободный ход всех элементов на руле.

Итоговый выбор – всегда компромисс между индивидуальной анатомией, визуальной эстетикой и практичностью. Качественно рассчитанный руль превращает поездку на "Планете-5" в диалог между машиной и пилотом, где каждое движение интуитивно и естественно.

Модные ручки управления: улучшение тактильных ощущений

Замена штатных ручек газа, сцепления и тормоза на "Иж Планета-5" – это не просто визуальный тюнинг, а фундаментальное улучшение контакта между мотоциклистом и машиной. Оригинальные пластиковые элементы часто скользят в потной ладони, их форма вызывает дискомфорт при длительных поездках, а вибрации двигателя отчетливо передаются в кисти рук. Установка новых ручек решает эти проблемы, превращая управление из необходимости в тактильное удовольствие.

Качественные альтернативы из металла (алюминий, латунь), дерева ценных пород или прорезиненного композита кардинально меняют ощущения. Они идеально ложатся в ладонь благодаря эргономичным профилям, гасят вибрации, обеспечивают надежный хват в любую погоду. Правильно подобранный дизайн подчеркивает индивидуальность мотоцикла, будь то классическая полировка, агрессивная чернение или этнические узоры ручной работы. Этот апгрейд напрямую влияет на точность манипуляций и снижает усталость.

Ключевые аспекты выбора и эффекта

• Материал определяет характер: Алюминий – легкость и стиль, латунь – антикоррозийность и "винтаж", дерево – эксклюзив и тепло, резиновые вставки – максимум сцепления.
• Эргономика против усталости: Анатомические утолщения, контурные вырезы под пальцы или скругленные формы распределяют нагрузку, позволяя дольше сохранять комфорт.
• Технический нюанс – демпфирование: Внутренние резиновые втулки или силиконовые прокладки в месте крепления к рулю критично снижают передачу вибраций от двигателя.

Тип улучшения	Практическая польза	Эмоциональный эффект
Текстурированные накладки	Контроль газа/тормоза в дождь или перчатках	Уверенность маневра, ощущение "срастания" с техникой
Укороченные спортивные ручки	Быстрый отклик, удобство для резких маневров	Чувство управляемости, "спортивный" драйв
Хромированные или резные декоры	Повышенная износостойкость	Гордость за уникальный облик, эстетическое наслаждение

Итогом становится не только физический комфорт, но и глубокое чувство удовлетворения от каждого прикосновения к мотоциклу. Меняя ручки, владелец "Планеты-5" буквально переосмысливает связь с железным конем, добавляя в поездки элемент тактильной роскоши и подчеркивая, что тюнинг – это диалог с душой машины через ощущения.

Тонировка фары: нюансы светопропускания

Тонировка фар на "Планете-5" – популярный эстетический тюнинг, кардинально меняющий внешность мотоцикла. Использование специальных пленок или лаков придает фарам агрессивный или ретро-вид, создавая индивидуальный стиль, но напрямую влияет на ключевую функцию – освещение дороги.

Основной компромисс заключается в светопропускании: любой тонирующий слой поглощает часть светового потока. Даже легкая дымка снижает яркость и дальность луча, а плотные тона (желтый, красный, черный) могут сделать фару декоративным элементом в темное время суток. Качество материала критически важно – дешевые пленки мутнеют, выгорают и неравномерно рассеивают свет.

Ключевые аспекты безопасной тонировки

Для сохранения функциональности фары придерживайтесь правил:

• Степень затемнения: Выбирайте пленки с высоким коэффициентом светопропускания (70% и выше). Плотные варианты оставьте для дневных покатушек или используйте только на габаритах/поворотниках.
• Качество материала: Только термостойкие специализированные пленки для фар (например, ламинированные полиуретановые). Они устойчивы к УФ-излучению, царапинам и не пузырятся от нагрева лампы.
• Цветовая температура: Желтая тонировка частично фильтрует синий спектр, субъективно улучшая контраст в туман/дождь, но ощутимо снижает общую яркость. Синяя/фиолетовая дает максимальные потери света.
• Тип источника света: С галогенными лампами потеря света критична. Ксенон или LED изначально ярче, но тонировка все равно снижает эффективность и может вызвать перегрев.

Помните: даже "легальная" светлая тонировка требует:

1. Тщательной подготовки поверхности фары (обезжиривание, отсутствие царапин).
2. Профессионального монтажа без пузырей и морщин, искажающих световой пучок.
3. Регулярной проверки и очистки – загрязнения на пленке усиливают светопотери.
4. Обязательной коррекции угла наклона фары после наклейки.

Итог: Тонировка – мощный инструмент стиля для "Планеты-5", но ее применение на фарах – балансирование между красотой и безопасностью. Приоритет должен оставаться за достаточным освещением дороги. Всегда тестируйте видимость ночью после тонировки в безопасных условиях!

Кастомные поворотники из эпоксидной смолы

Эпоксидная смола открывает безграничные возможности для создания уникальных поворотников, превращая утилитарный элемент в художественный объект. Благодаря прозрачности и пластичности материала, внутри корпуса можно запечатлеть композиции из металлической стружки, древесных срезов, минеральной крошки или даже миниатюрные тематические инсталляции, связанные с историей мотоцикла.

Технология изготовления требует тщательной подготовки: мастер-модель из силикона или пластика, точная дозировка смолы с отвердителем, поэтапная заливка слоёв с интегрированными декоративными элементами. Обязательна шлифовка и полировка для достижения оптической чистоты, гарантирующей равномерное рассеивание света от светодиодной матрицы, встроенной в основание.

Ключевые преимущества и особенности

• Уникальная эстетика: каждый экземпляр существует в единственном экземпляре благодаря ручной работе и вариативности наполнителей.
• Устойчивость к воздействиям: смола не боится вибраций, влаги, УФ-лучей и температурных перепадов (–30°C до +120°C).
• Гибкость дизайна: возможность создания корпусов каплевидной, прямоугольной или футуристической формы, гармонирующих с обликом «Планеты-5».

Важно: При установке обязательна герметизация контактов и использование резиновых демпферов для компенсации вибрации двигателя. Рекомендуется выбирать светодиоды с теплым свечением (2700-3000K) – они контрастнее воспринимаются в солнечный день и подчеркивают глубину декоративного наполнения.

Материал наполнителя	Визуальный эффект	Сложность реализации
Медная проволока	Искристые прожилки под старину	Средняя (требует обезжиривания)
Древесный шпон	Тёплый органический контраст	Низкая
Люминофорные гранулы	Свечение в темноте после зарядки светом	Высокая (риск пузырьков)

Финальный этап – покрытие корпуса двухкомпонентным автолаком с УФ-фильтром для сохранения прозрачности. Такие поворотники не просто выполняют функцию, но и становятся точкой притяжения взглядов, отражая характер владельца через призму ручной работы.

Замена спиц: алгоритм сборки эксклюзивных колёс

Сборка колёс с индивидуальным спицевым набором требует точности: даже незначительное отклонение в натяжении приведёт к "яйцевидности" обода или биению в боковой плоскости. Начните с тщательной очистки ступицы и обода от грязи, проверьте посадочные места под спицы на отсутствие сколов и деформаций – микросколы на алюминиевом ободе под нагрузкой превратятся в трещины.

Используйте спицы с ниппелями из нержавеющей стали: они устойчивы к коррозии и обеспечивают равномерное усилие затяжки. Применение динамометрического ключа обязательно – усилие затяжки не должно превышать 4-5 Н·м для стандартных алюминиевых ободов, иначе резьба сорвётся или обод деформируется. Начните с "нулевой" затяжки всех ниппелей на 2-3 оборота от свободного состояния.

Этапы центровки колеса

1. Первоначальное натяжение: Затяните все спицы равномерно на 1.5 оборота, двигаясь по крестообразной схеме (через одну спицу в каждом секторе). Контролируйте отсутствие перекосов обода относительно ступицы.
2. Радиальная правка: Подвесьте колесо на оси. Определите максимальное вертикальное биение обода. Подтяните спицы, идущие к противоположной стороне ступицы в зоне прогиба, на 1/8 оборота. Повторяйте, пока биение не сократится до 1-2 мм.
3. Боковая правка: Зафиксируйте меловой маркер неподвижно у боковины обода. Проворачивайте колесо, отмечая участки отклонения. В местах смещения влево подтягивайте спицы левого фланца ступицы и ослабляйте правого (и наоборот) микроповоротами по 1/12 оборота.

Финишная балансировка достигается чередованием пунктов 2 и 3 с уменьшением шага подтяжки до 1/16 оборота. Готовое колесо должно сохранять геометрию под нагрузкой 100 кг: проверьте это, нажав двумя ладонями на противоположные стороны обода.

Ошибка	Последствие	Решение
Перетяжка спиц	Деформация обода, срыв резьбы	Сбросить натяжение, начать этап правки заново
Разная длина спиц	Локальное перенапряжение металла	Проверить расчёт длины (онлайн-калькуляторы), заменить комплект
Игнорирование "усталости" обода	Трещины у ниппельных отверстий	Не использовать обода с пробегом >20 тыс. км для тюнинга

Важно: После первых 500 км пробега проверьте натяжение спиц повторно – усадка ниппелей и обода неизбежна. Для защиты от коррозии нанесите на резьбы медную смазку перед сборкой, а после – покройте спицы воском для колёс.

Порошковая покраска дисков: палитра и подготовка

Качественная подготовка – основа долговечности покрытия. Диски тщательно очищаются от грязи, старой краски и коррозии пескоструйной обработкой, обезжириваются и прогреваются для удаления влаги. Малейшие остатки загрязнений или масла приведут к отслоению порошкового слоя.

Выбор цвета – ключевой элемент персонализации. Палитра порошковых красок практически безгранична: от классических черного, серебра и белого до металликов, хамелеонов, флуоресцентных и текстурных вариантов. Можно подобрать оттенок в тон мотоцикла или создать контрастный акцент.

Этапы и особенности процесса

Основные стадии технологии нанесения:

1. Подготовка поверхности: Пескоструйная очистка + химическое обезжиривание.
2. Напыление порошка: Заряженные частицы наносятся электростатическим пистолетом, равномерно притягиваясь к металлу.
3. Полимеризация: Диски помещаются в печь при 180-200°C. Порошок расплавляется, образуя монолитное, химически стойкое покрытие.

Преимущества для "Планеты-5":

• Защита: Устойчивость к сколам, коррозии, моющим средствам.
• Стабильность: Цвет не выгорает годами, в отличие от эмалей.
• Эстетика: Глубина цвета и разнообразие эффектов (глянец, мат, муар, "молотковая" фактура).

Критерий выбора	Варианты	Влияние на вид
Тип покрытия	Глянец, мат, сатин	Создает основной визуальный эффект
Эффекты	Металлик, хамелеон, "антик"	Добавляет объем, игру света
Цветовая группа	Нейтральные, яркие, темные	Определяет стиль (классика, агрессия, ретро)

Финишный этап – контроль качества. Проверяется равномерность слоя, отсутствие пузырей и наплывов. Правильно окрашенные диски не просто меняют облик мотоцикла, а становятся его выразительной деталью, подчеркивающей характер владельца.

Установка широкой резины: расчёт зазоров

Монтаж покрышек с увеличенной шириной требует точной оценки свободного пространства в колесных арках. Недостаточные зазоры приведут к трению резины о элементы рамы, вилки, крылья или цепь при движении, особенно под нагрузкой или в поворотах. Это не только повредит покрышку, но и создаст аварийную ситуацию.

Ключевые зоны для контроля: зазор между шиной и задним пером рамы (сверху и по бокам), расстояние до передней вилки (при повороте руля в крайние положения), просвет до тормозного механизма, цепи и крыльев. Минимально допустимый зазор во всех точках должен составлять не менее 8-10 мм с учетом возможного смещения колеса и деформации подвески.

Пошаговый алгоритм расчёта

1. Измерьте текущие параметры: Ширину и диаметр штатной покрышки, ширину обода.
2. Определите целевую покрышку: Выберите новую шину, учитывая ограничения производителя для обода и её реальные габариты (указанные на маркировке размеры могут отличаться от фактических).
3. Смоделируйте установку:
   • Снимите колесо, установите новую шину без камеры.
   • Верните колесо на место, закрепите ось.
   • Вручную проворачивайте колесо, имитируя ход подвески и повороты руля.
4. Проверьте критические точки:

   Зона контроля	Минимальный зазор
   Заднее перо рамы (бок)	≥ 10 мм
   Верхняя часть арки (под нагрузкой)	≥ 15 мм
   Передняя вилка (при полном повороте)	≥ 8 мм
   Цепь/тормозной механизм	≥ 10 мм

5. Оцените необходимость доработок: Если зазоры недостаточны, потребуется смещение оси колеса (если конструкция позволяет), замена/модификация крыльев или изменение вылета спиц.

Помните: установка чрезмерно широкой резины без тщательного расчёта может потребовать серьезных переделок подвески или рамы. Приоритет – безопасность и отсутствие контакта шины с элементами мотоцикла в любых условиях движения.

Проточка барабанов тормозов для лучшего контакта

Со временем рабочая поверхность тормозных барабанов ИЖ Планета-5 деформируется: появляются эллипсность, конусность или локальные выработки. Это ухудшает пятно контакта колодок, снижает эффективность торможения и вызывает вибрации. Стандартная шлифовка лишь маскирует проблему, не устраняя геометрические искажения.

Проточка на токарном станке – единственный способ восстановить идеальную цилиндрическую форму. Процедура требует высокой точности: ось вращения должна строго совпадать с посадочным отверстием ступицы. Глубина резания минимальна – снимается лишь необходимый слой металла для выравнивания поверхности без потери прочности конструкции.

Эффект после правильной проточки

• Полное прилегание колодок: увеличение площади контакта до 85-90% против 40-60% на изношенном барабане
• Стабильность торможения: исключение "провалов" педали и биения даже на высоких скоростях
• Повышенная отзывчивость: уменьшение хода рычага при сохранении модуляции усилия
• Равномерный износ: синхронное стирание накладок без перекосов

Критически важно одновременно протачивать оба барабана оси и обязательно притирать новые колодки к восстановленной поверхности. После процедуры тормоза работают "как в вакууме" – мягко, предсказуемо и с характерным шелестящим звуком, что особенно ценится в спокойной размеренной езде.

Апгрейд передней вилки: замена пружин и масла

Замена штатных пружин на усиленные – ключевой шаг для борьбы с "клевками" при торможении и улучшения стабильности. Новые пружины подбираются под вес мотоцикла и стиль езды: более жесткие варианты минимизируют раскачивание на скорости, а прогрессивные обеспечивают плавную работу на мелких неровностях. Важно соблюдать рекомендованный производителем дорожный просвет после установки.

Обновление масла решает две задачи: восстановление демпфирующих свойств и адаптация вязкости под условия эксплуатации. Использование специализированного вилочного масла (например, 15W или 20W) вместо трансмиссионного обеспечивает предсказуемое сопротивление при сжатии/отбое. Точный объем заливки регулирует жесткость: меньше масла – мягче ход, больше – повышенное демпфирование и устойчивость к пробою.

Порядок работ и материалы

1. Демонтаж вилки: Снять колесо, тормозной механизм и выкрутить нижние крепежные гайки штанов.
2. Разборка штанов: Открутить сальники, извлечь старые пружины и слить отработанное масло.
3. Чистка компонентов: Тщательно промыть внутренние полости штанов и пыльники керосином.
4. Установка пружин: Поместить новые пружины в штаны, убедившись в правильной ориентации (если указано производителем).
5. Заливка масла: Залить точное количество масла выбранной вязкости, прокачать штоки для удаления воздушных пробок.
6. Сборка и монтаж: Установить сальники, собрать вилку и затянуть крепеж с рекомендованным моментом.

Обязательные материалы: новые пружины (например, от KAYABA или Hyperpro), вилочное масло (объем 180-220 мл на штанг), комплект сальников. Точные параметры уточняются в технической документации конкретного тюнинг-набора.

Изготовление задних амортизаторов подрессоривания на заказ

Стандартные амортизаторы "Планеты-5" часто не удовлетворяют владельцев: одних не устраивает излишняя жесткость, других – недостаточный ход или быстрый износ. Кастомизация подвески решает эти проблемы, превращая каждую поездку в комфортный диалог с дорогой.

Индивидуальное проектирование начинается с анализа стиля езды и весовых параметров. Для туриста, предпочитающего дальние маршруты с грузом, требуются усиленные пружины и масляные картриджи с увеличенным демпфированием. Любителю агрессивного катания по бездорожью актуальны длинноходные амортизаторы с регулировкой преднатяга.

Ключевые аспекты создания

• Подбор характеристик: жесткость пружин подбирается по массе мотоцикла с водителем, демпфирование – под стиль катания и тип покрытия.
• Технологии исполнения: корпуса из легированной стали, тефлоновые покрытия штоков, термостабильные масла и газовый подпор высокого давления.
• Эстетическая интеграция: возможность хромирования, цветных пружин или кастомизированных резервуаров для гармонии с дизайном мотоцикла.

Фактор	Стандарт	Кастом
Ресурс	~15 тыс. км	30+ тыс. км
Регулировки	Отсутствуют	Преднатяг/отбой
Ход подвески	90 мм	До 120 мм

Важно: установка требует проверки геометрии маятника и угла наклона вилки – ошибки приводят к нарушению управляемости. Финишным штрихом становится балансировка пары амортизаторов по усилию сжатия для исключения крена.

Доработка карбюратора К-36: калибровка жиклёров

Калибровка жиклёров – ключевой этап настройки карбюратора К-36 для ИЖ Планета-5, напрямую влияющий на стабильность работы двигателя во всех режимах. Основная задача – подбор оптимального сечения главного топливного жиклёра (ГТЖ) и жиклёра холостого хода (ЖХХ) под конкретные условия эксплуатации и доработки мотора.

Необходимость в замене штатных жиклёров возникает при установке фильтра нулевого сопротивления, изменении выпускной системы, повышении степени сжатия или расточке цилиндра. Неверный подбор приводит к переобеднению или переобогащению смеси, что вызывает перегрев, падение мощности, детонацию или повышенный расход топлива.

Порядок работ и ключевые аспекты

Процесс требует последовательности и контроля:

1. Диагностика текущего состояния: Анализ цвета свечи зажигания после работы под нагрузкой (белый – бедная смесь, черный сажистый – богатая, коричневый – норма).
2. Подбор ГТЖ: Начинают со штатного жиклёра (часто №1.05). Замеряют максимальную скорость на ровном участке. Увеличение сечения (например, до №1.08) при бедной смеси, уменьшение – при богатой. Шаг подбора – 0.05 мм.
3. Настройка ХХ: Регулировка ЖХХ и качества смеси винтом после прогрева. Если холостые обороты неустойчивы даже при выкрученном винте – требуется жиклёр ХХ большего сечения.
4. Проверка переходного режима: Резкое открытие газа с ХХ не должно вызывать провал (симптом обеднения). При необходимости корректируют уровень топлива в поплавковой камере или проверяют работу ускорительного насоса.

Важные нюансы:

• Инструмент: Используйте метчики для ювелирного увеличения сечения или готовые наборы калиброванных жиклёров.
• Точность: Замеры сечения – микрометром. Разница даже в 0.02 мм существенна.
• Комплексность: Калибровку совмещают с регулировкой уровня топлива в поплавковой камере и проверкой герметичности игольчатого клапана.
• Эталон: Идеальная работа – стабильный запуск, ровный ХХ, плавный набор оборотов без провалов, отсутствие перегрева и детонации под нагрузкой, цвет электрода свечи – светло-коричневый.

Тщательная калибровка жиклёров превращает К-36 в отзывчивый и экономичный узел, раскрывающий потенциал тюнингованного двигателя "Планеты-5", а сам процесс настройки становится актом технического творчества.

Чистка и декор резонатора: скрытые возможности

Резонатор, или передний глушитель, на Планете-5 часто воспринимается как сугубо утилитарная деталь выхлопа. Однако его состояние и внешний вид оказывают ощутимое влияние не только на звук мотора, но и на общее восприятие мотоцикла. Регулярная чистка внутренних полостей от нагара и продуктов сгорания – это не просто гигиена, а профилактика потери мощности и ухудшения отклика дросселя. Забитый резонатор создает избыточное противодавление, заставляя двигатель "задыхаться".

Внешняя поверхность резонатора, постоянно подвергающаяся воздействию высоких температур, грязи и реагентов, склонна к коррозии и потере презентабельного вида. Простая зачистка, удаление ржавчины и качественная покраска термостойкими составами (например, краской с керамикой) не просто защищают металл, но и придают выхлопной системе аккуратный, ухоженный вид. Это базовый, но важный шаг к преображению.

Творческий подход: от звука до стиля

Чистый и подготовленный резонатор открывает путь к более глубокому тюнингу. Один из популярных методов – перфорация внутренней трубы. Аккуратно просверленные отверстия внутри корпуса резонатора (не затрагивая внешнюю оболочку!) меняют характер звука:

• Нюансы вместо грохота: Добавляет легкую хрипотцу и бархатистость на низах, делая звук более насыщенным и "взрослым", без перехода на уровень оглушительного прямого потока.
• Индивидуальность: Количество, диаметр и расположение отверстий позволяют тонко настроить звучание под свои предпочтения.

Внешний декор резонатора – это простор для самовыражения:

1. Термочехлы (оплетка): Практичный и стильный вариант. Защищает от грязи, скрывает возможные дефекты поверхности, придает агрессивный спортивный вид. Доступны в разных цветах.
2. Кастомные накладки/хомуты: Изготовление или подбор декоративных элементов из нержавейки, латуни или даже дерева для крепления на корпус резонатора.
3. Гравировка/Лазерная резка: Нанесение узоров, логотипов или надписей на внешнюю оболочку – для создания уникального арт-объекта.
4. Нестандартная покраска: Использование термостойких красок необычных цветов (бронза, медь, черный мат) или создание градиентов.

Метод декора	Влияние на звук	Влияние на внешний вид	Сложность
Перфорация внутр. трубы	Существенное (глубина, тембр)	Не виден	Средняя (требует разборки)
Термочехол (оплетка)	Минимальное (может чуть глушить высокие частоты)	Сильное (спортивный стиль)	Низкая
Покраска	Нет	Сильное (аккуратность, цвет)	Низкая/Средняя (качество подготовки)
Гравировка/Накладки	Нет	Сильное (уникальность)	Высокая (требует навыков/заказа)

Важно: Любые манипуляции с резонатором, особенно перфорация, должны проводиться аккуратно, без нарушения его герметичности и целостности основных конструктивных элементов. Следует избегать чрезмерного истончения стенок. Работы по внутренней чистке и модификации требуют его демонтажа. Превращение резонатора из незаметной детали в элемент стиля и звукового характера мотоцикла – это и есть тот самый "тюнинг для души", подчеркивающий внимание владельца к каждой детали своего железного коня.

Самостоятельная намотка прямотока без потери тяги

Главная задача – сохранить резонансный эффект выхлопа "Планеты-5", критичный для тяги на низах, несмотря на замену штатного "бочонка" прямотоком. Штатная система рассчитана на создание обратной волны, улучшающей продувку цилиндра. Простое увеличение диаметра трубы или установка пустой банки уничтожает этот эффект, "валит" мотор внизу ради незначительного подхвата на верхах.

Секрет успеха – имитация геометрии штатного глушителя внутри новой конструкции. Прямоток не должен быть просто трубой: его внутренний объем и длина резонатора обязаны соответствовать оригиналу. Наружная оболочка (банка) может быть любой эстетически, но внутри необходимо воссоздать лабиринт или камеры, замедляющие и структурирующие поток газов для формирования полезной обратной волны.

Ключевые этапы намотки с сохранением тяги

1. Точные замеры оригинала:

• Длина резонатора: Критичный параметр. Замерьте длину от выходного фланца цилиндра до конца перегородки в штатном глушителе.
• Объем камер: Рассчитайте примерный суммарный объем полостей внутри штатного "бочонка".
• Диаметр трубки: Используйте трубу идентичного или очень близкого (макс. +1-2мм) внутреннего диаметра.

2. Конструирование внутреннего лабиринта:

Это основа. Варианты наполнения банки:

• Многокамерная система: Разделите банку 2-3 перфорированными перегородками. Смещайте отверстия в перегородках относительно друг друга, заставляя газы менять направление.
• Турбулизатор/Диффузор: Установите короткий конус (расширяющийся к выходу) сразу за входным патрубком. Это замедлит поток перед входом в основную камеру.
• Комбинированный подход: Объедините камеры и конус. Первая камера – большая (основной объем), вторая – малая (добивка). Между ними – перфорированная перегородка с конусом по центру.

3. Наполнитель и перфорация:

Элемент	Назначение	Рекомендации для тяги
Перфорация центральной трубы	Отвод газов в наполнитель/камеры	Мелкие частые отверстия только в зоне, погруженной в наполнитель/камеры. Входной участок (первые 10-15см) – гладкий!
Наполнитель (базальтовая вата)	Поглощение высокочастотного шума, термоизоляция	Умеренная плотность намотки. Переуплотнение создает сопротивление. Обязательная изоляция ваты от прямого контакта с внешней оболочкой сеткой.

4. Сборка и контроль:

1. Сварите корпус (банку) с заранее вваренными перегородками нужной конфигурации.
2. Пропустите перфорированную центральную трубу через перегородки, соблюдая расчетную длину резонатора.
3. Аккуратно намотайте базальтовую вату на перфорированный участок трубы, зафиксируйте нержавеющей сеткой.
4. Установите наполненную трубу в банку, герметично обварите торцы.
5. Обкатайте мотоцикл и прислушивайтесь: Ровная тяга с низов, отсутствие провалов – знак правильной намотки. Потеря динамики старта требует пересмотра внутреннего объема или длины.

Установка воздушного фильтра нулевого сопротивления

Замена штатного фильтра на "нулевик" на ИЖ Планета-5 снижает сопротивление впускного тракта. Это позволяет мотору легче затягивать воздух, что потенциально повышает наполнение цилиндров и улучшает отзывчивость карбюратора на открытие дросселя. Эффект особенно заметен на средних и высоких оборотах, где воздушный поток максимален.

Физическая установка предельно проста: снимите крышку воздушного фильтра, извлеките старый поролоновый элемент и замените его на фильтр нулевого сопротивления подходящего размера. Критически важно обеспечить герметичность прилегания уплотнителя, чтобы исключить подсос нефильтрованного воздуха. Используйте оригинальные крепежные элементы корпуса для надежной фиксации.

Ключевые нюансы эксплуатации

Учитывайте специфику "нулевиков" при обслуживании мотоцикла:

• Обслуживание каждые 500-1000 км: Масляные фильтры требуют регулярной промывки в бензине и пропитки специальным маслом. Сухие версии чистятся компрессором или заменяются.
• Калибровка карбюратора: Улучшенный воздухопоток часто обедняет смесь. Проверьте цвет свечи: белый нагар требует увеличения жиклера или поднятия иглы.
• Защита от влаги: Установите пластиковый "козырек" под баком, чтобы исключить прямой залив фильтра дождем при движении.

Важно: Дешевые безымянные фильтры часто имеют низкую фильтрующую способность. Выбирайте проверенные бренды (K&N, BMC, Pipercross) для защиты двигателя от абразивного износа. Эстетический эффект (вид масляного фильтра через сетку корпуса) – приятный бонус, но не главная цель модернизации.

Декор двигателя: термостойкая краска молоткового типа

Преображение двигателя ИЖ Планета-5 термостойкой краской молоткового типа – ключевой элемент визуального тюнинга. Этот материал не просто меняет цвет, а создаёт глубокий фактурный рельеф с характерными "ударными" разводами, напоминающими ковку. Такая поверхность эффектно скрывает мелкие дефекты литья и придаёт мотору вид дорогого, рукотворного компонента.

Краска выдерживает постоянный нагрев до +600°C и кратковременные пики до +800°C, что критично для цилиндров и головки двухтактного двигателя. Её состав включает алюминиевую пудру и полимерные смолы, формирующие прочное, устойчивое к маслам и вибрациям покрытие. Цветовая палитра варьируется от классического чёрного и серебра до бронзы, меди или тёмно-синего, позволяя подчеркнуть стиль мотоцикла.

Преимущества и особенности нанесения

Главные плюсы молотковой краски для двигателя Планеты-5:

• Маскировка неровностей: рельефная текстура визуально "сглаживает" раковины и сколы на картере.
• Антикоррозийная защита: создаёт барьер против влаги и реагентов, продлевая жизнь деталям.
• Упрощённая подготовка: не требует идеального выравнивания поверхности, в отличие от глянцевых эмалей.

Технология нанесения включает несколько этапов:

1. Тщательная очистка и обезжиривание двигателя (уайт-спирит, антисиликон).
2. Грунтование термостойким составом для улучшения адгезии.
3. Нанесение 2-3 тонких слоёв краски с промежуточной сушкой. Важен равномерный распыл с расстояния 25-30 см.
4. Прогревание двигателя на холостом ходу для финальной полимеризации покрытия.

При выборе цвета учитывайте сочетаемость с хромом и общим дизайном. Чёрный "молоток" придаёт агрессивности, серебро подчеркнёт винтажность, а медные оттенки добавят ретро-шика. Главное – результат выглядит рукотворным и "живым", превращая утилитарный мотор в арт-объект.

Полировка крышек двигателя до зеркального блеска

Процесс превращения литых алюминиевых крышек картера и генератора "Планеты-5" в сверкающие артефакты требует терпения и скрупулёзности. Начинается он с грубой зачистки всех неровностей, задиров и следов коррозии при помощи наждачной бумаги с постепенно уменьшающимся абразивом, начиная от P180 и доходя до P600-P800.

После выравнивания поверхности наступает этап финишной полировки, где используются специальные пасты (типа GOI или алмазной) и инструмент – войлочные или матерчатые круги, закреплённые на дрели или полировальной машинке. Двигатель при этом обязательно демонтируется, а отверстия и резьбовые каналы тщательно заклеиваются скотчем для защиты от абразивной пыли и пасты.

Ключевые аспекты и последствия

Достижение идеального результата зависит от нескольких факторов:

• Качество исходного металла: Глубокие раковины или сколы требуют шпатлёвки спецсоставами или долгой ручной шлифовки.
• Последовательность абразивов: Пропуск этапа (например, прыжок с P240 на P1000) приведёт к видимым царапинам.
• Охлаждение: Постоянное подмачивание поверхности при шлифовке предотвращает перегрев и "зализывание" абразива.

Зеркальная полировка – не просто украшение. Она создаёт гладкий поверхностный слой, который:

1. Уменьшает адгезию грязи и масла: Загрязнения легче смываются, двигатель выглядит опрятнее дольше.
2. Повышает коррозионную стойкость: Уплотнённый верхний слой металла лучше противостоит окислению.
3. Требует постоянного ухода: Для сохранения блеска необходимы спецсредства и регулярная ручная полировка мягкими пастами.

Этот вид тюнинга подчеркивает уважение владельца к механике мотоцикла, превращая скрытый элемент в гордость и визуальную доминанту.

Защита картера: установка самодельной "клетки"

Уязвимость картера двигателя Планеты-5 на бездорожье или при случайном контакте с препятствием – слабое место мотоцикла. Удар по нижней части силового агрегата чреват трещинами, пробоями масляного поддона и дорогостоящим ремонтом. Заводская защита либо отсутствует, либо недостаточно эффективна для активной эксплуатации вне асфальта.

Самодельная защитная "клетка" решает эту проблему кардинально. Её основная задача – принять на себя удар, распределить нагрузку и предотвратить прямой контакт камня, бордюра или неровности с алюминиевым картером. Конструкция представляет собой прочный силовой элемент, повторяющий контуры нижней части двигателя с зазором 15-30 мм, жестко закрепленный на раме или двигателе.

Ключевые аспекты создания и установки

Материал и конструкция:

• Основа: Используется стальная труба (круглая ∅20-25 мм или профильная 20×20 мм) или толстый стальной прут (∅10-12 мм). Профильная труба предпочтительнее для плоских участков.
• Форма: "Клетка" должна максимально точно повторять изгибы защищаемой зоны картера и масляного фильтра, создавая сплошной защитный контур. Обязательны поперечные перемычки для жесткости.
• Крепление: Кронштейны из стальной полосы (толщиной 4-5 мм) привариваются к "клетке". Крепление осуществляется к проушинам рамы в районе переднего крепления двигателя и/или непосредственно к нижним моторным болтам. Крепеж – высокопрочные болты М8-М10.

Технология изготовления:

1. Шаблон: Изготовление макета из толстой проволоки или картона непосредственно на мотоцикле для точного позиционирования.
2. Гибка: Труба или прут гнутся по шаблону с помощью трубогиба или с применением нагрева (газовой горелкой).
3. Сварка: Все стыки и перемычки тщательно провариваются. После остывания швы зачищаются.
4. Обработка: Защита грунтуется и окрашивается термостойкой эмалью для предотвращения коррозии.

Важные нюансы:

• Зазор: Обязателен достаточный просвет между "клеткой" и картером для гашения удара и исключения вибрационного контакта.
• Доступность: Конструкция не должна перекрывать сливную пробку картера, масляный фильтр и затруднять доступ к другим узлам.
• Вес: Необходимо найти баланс между прочностью и массой. Чрезмерное утяжеление ухудшает управляемость.

Результат: Установленная "клетка" превращает уязвимое место в силовую точку. Она дает уверенность на разбитых дорогах и легком бездорожье, защищает от дорогостоящих поломок и продлевает жизнь двигателю, позволяя владельцу сполна наслаждаться поездками без лишних тревог.

Замена цепи на усиленную: подбор звёзд и натяжение

Усиленная цепь – обязательный элемент при повышении мощности двигателя или агрессивной езде. Стандартные цепи быстро растягиваются и рвутся под нагрузкой, тогда как кованые звенья и термообработанные ролики усиленных вариантов выдерживают экстремальные крутящие моменты. При выборе ориентируются на маркировку (например, DID 520VX), толщину пластин и тип заклёпок – они должны соответствовать пазам звёзд.

Критично согласовать цепь со звёздами: передняя ведущая звезда подбирается с увеличенным числом зубьев для снижения нагрузки (например, 19 вместо штатных 18), а задняя – с уменьшенным для сохранения динамики. Материал звёзд – только легированная сталь (не алюминий!), причём менять их нужно комплектом даже при видимой сохранности зубьев старой пары. Несовпадение профиля износа приведёт к ускоренному разрушению цепи.

Технология натяжения и контроль

Правильное натяжение исключает проскальзывание и перегрузку подшипников. Последовательность регулировки:

1. Ослабить гайки оси заднего колеса и стопор регулировочных болтов.
2. Вращением эксцентриков добиться провисания цепи 20-30 мм посередине между звёздами при нажатии с усилием 5 кг.
3. Проверить параллельность меток на концах рамы – перекос вызовет вибрацию.
4. Затянуть ось с моментом 70 Н·м, фиксируя болты контргайками.

Важные нюансы:

• Регулируйте цепь только на подставке при разгруженной подвеске.
• Недопустимо перетягивание – вызывает нагрев и разрушение роликов.
• Проверяйте натяжение каждые 500 км пробега.

Параметр	Нормальное значение	Риск при нарушении
Свободный ход цепи	20-30 мм	Проскальзывание (>40 мм) / Перегрузка (<15 мм)
Угол отклонения оси	0° (строго параллельно валу КПП)	Клинивание цепи, износ звезды
Момент затяжки оси	65-75 Н·м	Деформация рамы (перетяг) / Смещение колеса (недотяг)

Алюминиевые кожухи цепи: шаблон и монтаж

Традиционные стальные кожухи цепи на "Планете-5" часто ржавеют и выглядят утилитарно. Замена их на самодельные алюминиевые детали решает проблему коррозии и добавляет мотоциклу индивидуальности. Легкий сплав позволяет экспериментировать с формой и фактурой поверхности.

Качественный монтаж требует точного повторения геометрии штатных элементов. Необходимо учитывать зазоры для свободного хода цепи, точки крепления к раме и двигателю, а также траекторию движения заднего маятника. Ошибки приведут к затиранию цепи или деформации кожуха.

Этапы изготовления и установки

Создание шаблона: Снимите заводской кожух и аккуратно разверните его на листе картона. Фиксируйте форму, отмечая линии сгибов и отверстия под крепеж. Альтернатива – обвести контур мелом на металле, используя старую деталь как лекало. Для сложных криволинейных участков сделайте бумажные выкройки.

Работа с алюминием:

• Выберите лист толщиной 2-3 мм (марки Д16Т или АМг).
• Перенесите шаблон на металл, оставив припуск 5 мм на сгибы.
• Вырежьте заготовку ножницами по металлу или лобзиком.
• Обработайте края напильником, скруглите острые кромки.
• Согните деталь на гибочном станке или тисках, используя деревянные бруски-накладки для защиты от вмятин.

Финишная обработка и монтаж:

1. Просверлите отверстия по разметке, сверло должно проходить легко – алюминий мягкий.
2. Зачистите поверхность наждачной бумагой (Р180-Р400).
3. Придайте фактуру: шлифовка "сотой" бумагой создаст матовый эффект, полировка войлочным кругом – зеркальный.
4. Установите кожух на мотоцикл через резиновые прокладки, чтобы избежать электрохимической коррозии в местах контакта со стальной рамой.
5. Проверьте зазор между цепью и кожухом на всех режимах работы подвески – минимум 10-15 мм.

Критерий	Стальной кожух	Алюминиевый кожух
Вес	Тяжелее	Легче на 40-60%
Коррозия	Подвержен ржавчине	Устойчив к влаге
Кастомизация	Ограничена	Любая форма, анодирование, гравировка

Готовый кожух можно анодировать в золотистый, черный или синий цвет, либо оставить "голый" металл с защитной патиной. Главное – не перегружать деталь декоративными элементами, которые могут нарушить ее жесткость. Правильно изготовленный алюминиевый кожух становится изюминкой мотоцикла, сочетая эстетику с функциональностью.

Резные динамо-бобины: электрика как искусство

Стандартные динамо-бобины ИЖ Планета-5 – утилитарные компоненты, спрятанные под баком. Но в руках мастера они становятся холстом для творчества: медные катушки обрамляют ажурными латунными или стальными кожухами с прорезным орнаментом. Геометрические узоры, растительные мотивы или техно-футуристические линии превращают функциональный элемент в ювелирное украшение мотора.

Процесс требует филигранной точности: сначала создаётся 3D-эскиз, затем вручную или на ЧПУ вырезается каждый завиток, сохраняя прочность конструкции. Готовые кожухи полируют до зеркального блеска или искусственно патинируют, подчёркивая рельеф. Такие бобины не влияют на характеристики зажигания, но меняют восприятие всего мотоцикла – теперь их демонстрация становится частью ритуала.

Почему резные бобины – это про эмоции

• Диалог эпох: сочетание советской механики и ручного искусства XXI века
• Скрытый сюрприз: красота, открывающаяся только при детальном рассмотрении
• Тактильность: холодный металл с визуальной «кружевностью» создаёт контраст

Материал	Эффект	Сложность работы
Латунь	Тёплое золотистое сияние, классика	Средняя (мягкий металл)
Нержавеющая сталь	Холодный блеск, современность	Высокая (требует мощного инструмента)
Алюминий	Лёгкость, матовая глубина	Низкая (но хрупок при тонком резе)

Философия таких доработок – превращение повседневности в арт-объект. Когда при замене свечи взгляд цепляется за игру света на ажурных рёбрах кожуха, а не на потрёпанную проводку, это напоминает: мотоцикл живёт не только километрами, но и мгновениями эстетического потрясения. Резьба по металлу здесь – медитативный акт благодарности машине.

Перенос электрооборудования под сиденье

Перемещение электрооборудования под сиденье освобождает пространство в традиционном боковом отсеке, создавая лаконичный силуэт мотоцикла и открывая доступ к раме для визуального акцента. Это не просто косметическое улучшение – защищённое от дорожной грязи и влаги расположение повышает надёжность контактов и продлевает срок службы компонентов.

Основными элементами для переноса становятся аккумуляторная батарея, реле-регулятор, блок предохранителей и коммутатор зажигания. Требуется тщательно продумать компоновку узлов с учётом их габаритов, веса и тепловыделения, а также обеспечить удобный доступ для обслуживания через съёмное сиденье или отдельный люк.

Ключевые аспекты реализации

Безопасность и функциональность – главные приоритеты. Аккумулятор фиксируется в термостойком боксе с вентиляционными каналами, предотвращающими накопление взрывоопасных газов. Все соединения защищаются от вибрации текстолитовыми пластинами или резиновыми демпферами, а провода протягиваются в гофрорукавах вдождевых гильзах, избегая острых кромок рамы.

1. Подготовка площадки: Изготовление кронштейнов из стального листа 2-3 мм для жёсткого крепления компонентов к нижним трубам рамы под сиденьем.
2. Прокладка проводки: Замена штатных проводов на удлинённые медные кабели в термостойкой изоляции сечением не менее 1,5 мм² с цветовой маркировкой жил.
3. Влагозащита: Герметизация разъёмов силиконовым компаундом, установка реле и предохранителей в индивидуальные пластиковые боксы IP67.
4. Термоизоляция: Монтаж алюминиевых теплоотражающих экранов между электроникой и выпускной системой.

Преимущества решения выходят за рамки эстетики: снижение центра тяжести улучшает управляемость, а централизация массы уменьшает инерцию при манёврах. Локализация электроники упрощает диагностику – все ключевые узлы сосредоточены в одной зоне.

Потенциальные сложности включают необходимость перерасчёта длины стартерных кабелей для минимизации потерь напряжения и организацию принудительной вентиляции отсека при использовании свинцовых аккумуляторов. Обязательна проверка зазоров при полном ходе подвески и тестирование цепи "массы" после сборки.

LED-оптика своими руками: пайка и термоусадка

Замена штатных ламп на светодиодные модули требует не просто подключения проводов, а создания надёжных соединений, устойчивых к вибрациям и влаге. Пайка и термоусадка – ключевые этапы, гарантирующие долговечность и безопасность новой оптики на Планете-5.

Качественная пайка обеспечивает минимальное переходное сопротивление и механическую прочность контакта, что критично для мототехники. Термоусадка защищает место соединения от окисления, короткого замыкания и воздействия окружающей среды, сохраняя функциональность фар или габаритов в любых условиях.

Этапы монтажа LED-оптики

Необходимые инструменты и материалы:

• Паяльник 25-40 Вт с тонким жалом
• Оловянно-свинцовый припой и флюс
• Термоусадка разных диаметров (коэффициент усадки 2:1 или 3:1)
• Кусачки, стриппер, зажигалка или термофен
• Медные многожильные провода в цвет штатной проводки

Порядок работ:

1. Зачистите концы проводов от изоляции на 5-7 мм. Скрутите жилы пальцами.
2. Наденьте термоусадку на один из проводов до пайки. Используйте трубку с запасом по длине.
3. Прогрейте паяльником место соединения, нанесите каплю флюса. Подайте припой до полного покрытия скрутки.
4. Сдвиньте термоусадку на припой. Равномерно прогрейте её зажигалкой, избегая пережога – трубка должна плотно обтянуть соединение.
5. Для ответственных узлов используйте двухслойную изоляцию: сначала термоусадку малого диаметра на контакт, затем – поверх всего соединения.

Таблица: Рекомендации по термоусадке

Тип соединения	Диаметр термоусадки	Длина
Контакты LED-модуля	2-3 мм	20-25 мм
Сростки проводки	4-6 мм	30-40 мм
Защита клемм	8-10 мм	15-20 мм

Избегайте использования изоленты вместо термоусадки – она размокает и расклеивается от вибраций. После сборки проверьте оптику на корректную работу перед установкой на мотоцикл, особое внимание уделив надёжности минусового контакта с массой рамы.

Подсветка двигателя: расчет нагрузки на генератор

Установка декоративной подсветки двигателя на ИЖ Планета-5 требует точного расчета потребляемой мощности. Каждый дополнительный световой элемент увеличивает нагрузку на генератор Г-427, чья номинальная мощность составляет 140 Вт. Превышение допустимого лимита ведет к недозаряду аккумулятора, снижению яркости фар и сбоям в работе системы зажигания.

Перед подключением подсветки определите суммарное энергопотребление всех компонентов. Штатные потребители (фара, задний фонарь, поворотники, зажигание) используют около 100-110 Вт. Оставшийся зазор в 30-40 Вт – ваш рабочий резерв для тюнинга.

Расчет нагрузки: практический пример

Рассмотрим установку светодиодной подсветки картера и головки цилиндров:

• 2 светодиодных ленты по 60 см: 2 × 5 Вт = 10 Вт
• 4 точечных светодиода на кронштейнах: 4 × 1.5 Вт = 6 Вт
• Контроллер режимов свечения: 3 Вт

Общая нагрузка подсветки: 10 + 6 + 3 = 19 Вт. С учетом штатных потребителей (110 Вт) суммарная нагрузка генератора составит 129 Вт – в пределах допустимого. Для неоновых трубок (15-20 Вт/шт) расчет критичен: одна трубка превысит резерв!

Тип подсветки	Мощность (Вт)	Безопасное кол-во*
Светодиодная лента (60см)	5	до 6 отрезков
Светодиодный прожектор	10	макс 2 шт
Неоновая трубка	18	макс 1 шт

*При условии работы штатных потребителей (110 Вт) и запасе 20% мощности генератора

Обязательные меры предосторожности:

1. Измеряйте реальное потребление мультиметром до финального монтажа
2. Подключайте подсветку через реле, активируемое только при работающем двигателе
3. Используйте медную проводку сечением 1.5 мм² с термостойкой изоляцией

Помните: даже 5-ваттное превышение нагрузки при длительной работе вызовет глубокий разряд аккумулятора. Для сложных проектов с неоновой подсветкой рассмотрите установку дополнительного генератора или переход на литиевый АКБ с повышенной емкостью.

USB-порт в баке: монтаж скрытой проводки

Первый этап – разметка места установки порта на задней стенке бензобака. Используем шаблон, обводим контур, затем аккуратно вырезаем отверстие коронкой по металлу. Края тщательно зачищаем от заусенцев напильником, чтобы избежать повреждения проводов.

Проводка прокладывается внутри полости бака через штатные отверстия или технологические заглушки. Кабель в термостойкой изоляции фиксируется пластиковыми хомутами вдоль штатных жгутов. Обязательно оставляем петлю возле рулевой колонки для компенсации вибрации.

Ключевые элементы монтажа

• Изоляция соединений: все скрутки пропаиваются и закрываются термоусадкой с клеевым слоем
• Защита цепи: в разрыв "+" устанавливается миниатюрный предохранитель (2А)
• Герметизация: посадочное гнездо USB обрабатывается силиконовым герметиком

Материал	Назначение
Медный многожильный провод 1.5 мм²	Магистральная линия от АКБ
Влагозащищенный USB-разъем (IP67)	Установка в бак
Ферритные кольца	Подавление помех от системы зажигания

Питание берем после замка зажигания через реле, используя сигнальную цепь габаритов. Это исключит разряд аккумулятора при стоянке. Финишная проверка: тестируем работу порта под нагрузкой, контролируем отсутствие нагрева контактов.

Анализ и латки топливного бака: проверка на герметичность

Топливный бак Планеты-5, особенно на возрастных экземплярах, подвержен коррозии изнутри и снаружи. Микротрещины, свищи или ослабленные швы приводят к подтеканию бензина, что опасно возгоранием, создает устойчивый запах и негативно влияет на экологию. Игнорирование проблемы чревато не только потерей топлива, но и риском повреждения лакокрасочного покрытия на раме и двигателе.

Поиск и устранение течей – обязательный этап глубокого тюнинга. Это не просто ремонт, а акт заботы о мотоцикле, продление его жизни и создание надежной основы для дальнейших эстетических доработок. Герметичный бак – фундамент безопасности и уверенности в поездке, что напрямую влияет на удовольствие от владения "Планетой".

Этапы работ

1. Тщательная очистка и подготовка:

• Полностью слить топливо и демонтировать бак с мотоцикла.
• Удалить старое покрытие, грязь, ржавчину механическим способом (щетки, скотч-брайт) или химическими средствами (смывки, преобразователи ржавчины).
• Обезжирить поверхность растворителем (уайт-спирит, ацетон).

2. Точное выявление дефектов (проверка на герметичность):

• Визуальный осмотр: Поиск явных пробоин, глубокой коррозии, трещин по швам.
• Тест сжатым воздухом:
  1. Загерметизировать все штатные отверстия (горловина, краник) резиновыми заглушками.
  2. Подать в бак воздух под низким давлением (0.3-0.5 атм) через штуцер.
  3. Обильно нанести мыльный раствор на ВСЮ поверхность бака.
  4. Наблюдать за появлением пузырей – они укажут точное место течи.
• Тест керосином (альтернатива): Наполнить бак керосином, вытереть насухо наружную поверхность и наблюдать за появлением мокрых пятен изнутри в местах дефектов.

3. Выбор и нанесение "латки":

Метод ремонта	Применение	Особенности
Холодная сварка	Мелкие свищи, точечная коррозия	Простота, доступность; требует идеальной очистки и обезжиривания; чувствительна к вибрациям
Эпоксидный состав + стеклоткань	Участки с множественными мелкими дефектами, зоны истончения металла	Высокая прочность, устойчивость к вибрациям; трудоемкость, требует навыка нанесения
Пайка оловом	Небольшие трещины, швы	Надежно при правильном исполнении; требует навыков пайки и ПОЛНОЙ дегазации бака
Аргонно-дуговая сварка (TIG)	Крупные пробоины, разошедшиеся швы	Самый надежный метод; требует профессионального оборудования и высочайшей квалификации сварщика; обязательна ПОЛНАЯ дегазация

4. Контроль качества и финишная подготовка:

• После ремонта ОБЯЗАТЕЛЬНО повторить тест на герметичность (воздух + мыльный раствор).
• Тщательно зачистить и выровнять место ремонта для последующей грунтовки и покраски.
• Провести антикоррозионную обработку внутренней полости бака специальными составами.

Художественная роспись бака: грунтовка и лакировка

Грунтовка создаёт идеальную основу для росписи, нейтрализуя мелкие дефекты металла и обеспечивая адгезию краски. Качественный грунт защищает от коррозии, предотвращает отслаивание рисунка при вибрациях и температурных перепадах. Без этого этапа даже мастерски выполненная роспись быстро потеряет целостность под воздействием топлива и влаги.

Лакировка фиксирует художественный слой, придаёт глубину цветам и создаёт глянцевый или матовый финиш. Автомобильные двухкомпонентные лаки с УФ-фильтрами сохраняют яркость рисунка под солнцем, а специальные составы устойчивы к бензиновым каплям при заправке. Финишный лак работает как броня: принимает на себя механические воздействия, истирание и химические агрессоры.

Технология защиты росписи

Последовательность грунтовочных работ:

1. Обезжиривание поверхности ацетоном или антисиликоном
2. Нанесение кислотного грунта для пассивации металла
3. Покрытие эпоксидным или акриловым грунтом в 2-3 слоя
4. Межслойная сушка 24 часа при +20°C
5. Шлифовка грунта абразивом P600-P800 «на сдир»

Критерии выбора лака:

Тип лака	Преимущества	Особенности нанесения
Акриловый однокомпонентный	Простота использования, не требует смешивания	Минимум 5 слоёв с просушкой 20 мин
Полиуретановый 2К	Стойкость к бензину, царапинам, УФ	Точное соблюдение пропорций отвердителя
Матовая модификация	Антибликовый эффект, скрывает неровности	Обязательная очистка от пыли между слоями

• Перед лакировкой – обработка липким антистатическим салфетками
• Распыление в 3 этапа: липкий слой (50% плотности), основной слой (100%), финишный слой с растушёвкой
• Полировка через 72 часа мелкодисперсной пастой для удаления апельсиновой корки

Боковые кофры из дерева: выкройки и крепления

Деревянные кофры для "Планеты-5" – это синтез функциональности и эстетики, превращающий мотоцикл в уникальный арт-объект. Работа с натуральной древесиной (ясень, дуб, орех) требует тщательного подбора текстуры и предварительной пропитки маслом или лаком для защиты от влаги и вибраций.

Ключевой этап – создание точной выкройки с учетом кривизны крыльев и геометрии рамы. Рекомендуется использовать многослойную фанеру 8-10 мм: нижний слой формирует каркас, а верхний (декоративный) подчеркивает природный рисунок. Обязательны внутренние алюминиевые уголки по углам для жесткости.

Технология изготовления и монтажа

Разработка выкроек:

• Снимите шаблон с боковой части мотоцикла картоном, учитывая зазоры 15-20 мм до колеса и глушителя
• Перенесите контур на фанеру, добавив припуск 30° на скос стенок (для стыковки деталей)
• Разделите кофр на 3 элемента: основание, боковины, крышка с петлями

Крепежные системы:

1. Бескаркасный метод: кронштейны из нержавеющей стали Г-образной формы, фиксируемые к раме через резиновые демпферы
2. Несущая платформа: сварная конструкция из профильной трубы 20×20 мм с креплением в 4 точках к пассажирским подножкам
3. Скрытый монтаж: внутренние стальные пластины с резьбовыми втулками, вклеенные эпоксидной смолой в деревянные стенки

Материал	Преимущества	Ограничения
Фанера березовая	Устойчивость к кручению, простота обработки	Требует усиленной защиты от воды
Массив дуба	Декоративность, долговечность	Вес свыше 3 кг на кофр, сложность формовки
Экзотические породы (тик, венге)	Уникальная текстура, природная маслянистость	Высокая стоимость, риск трещин при перепадах температур

Финишная сборка включает установку кожаных ремней с пряжками вместо замков – это добавляет винтажности. Для герметизации стыков применяйте силиконовый герметик для аквариумов, а внутреннюю поверхность оклейте войлоком. Важно: балансируйте вес обоих кофров (макс. 4.5 кг каждый) чтобы избежать смещения центра тяжести.

Кастомные крылья из нержавейки: шаблон гибки

Изготовление шаблона – критически важный этап, определяющий геометрию и точность прилегания крыла к колесу и раме. Используйте плотный картон или тонкую фанеру, чтобы создать полноразмерный макет, учитывающий радиус закругления, угол наклона и точные точки крепления к вилке или перу мотоцикла. Макет должен повторять контур покрышки с технологическим зазором 5-8 мм, а также включать вырезы под амортизаторы и элементы подвески.

При разметке шаблона особое внимание уделите задней кромке: её профиль (прямой, волнистый, зубчатый) задаст визуальный характер изделия. Проверяйте симметричность левого и правого шаблонов на вилке, используя уровень и замеры от оси колеса – даже незначительный перекос испортит внешний вид и вызовет трение о покрышку.

Технология гибки по шаблону

Для работы с нержавеющей сталью толщиной 0,8–1,2 мм потребуется:

• Ручной листогиб с радиусной матрицей: обеспечивает плавный изгиб без заломов. Радиус матрицы должен соответствовать желаемой кривизне крыла (чаще 30–50 мм).
• Вальцы для предварительной прокатки дуги: если крыло имеет сложную двоякую кривизну.
• Резиновая киянка и оправка: для точной подгонки краёв по шаблону после основной гибки.

Последовательность операций:

1. Вырезать заготовку из нержавейки с припуском 10–15 мм по контуру.
2. Прокатать продольную дугу на вальцах (при необходимости).
3. Зажать заготовку в листогибе, совместив линию гибки с ребром матрицы. Гнуть поэтапно, перемещая металл после каждого сгиба.
4. Наложить полуфабрикат на шаблон, отметить линии обрезки.
5. Окончательно вырезать профиль, обработать кромки шлифмашинкой.

Ошибка	Последствие	Как избежать
Недостаточный зазор	Трение покрышки о крыло на кочках	Замерять с подвешенным мотоциклом
Слабый радиус гиба	Заломы металла, снижение жёсткости	Использовать матрицу с правильным радиусом
Игнорирование направления проката	Волны на поверхности	Гнуть лист поперёк направления волокон металла

Финишная доводка включает полировку до зеркального блеска и крепление через демпфирующие прокладки – резиновые или кожаные шайбы предотвратят передачу вибрации и появление царапин на металле. Помните: идеально отполированная нержавейка не только красива, но и устойчива к коррозии.

Багажная полка с подсветкой: схема подключения

Интеграция светодиодной подсветки в багажную полку ИЖ Планета-5 решает практическую задачу освещения груза в темное время суток и добавляет выразительный визуальный акцент, подчеркивая индивидуальность мотоцикла. Для реализации потребуются влагозащищенные светодиодные ленты (желательно нейтрального или теплого белого свечения), проводка сечением 0.75–1.5 мм², термоусадка, клеммы, выключатель и реле на 12В.

Перед началом работ обязательно отключите минусовую клемму аккумулятора! Убедитесь в герметичности всех соединений, используйте гофру или пластиковые хомуты для фиксации проводов вдали от подвижных частей и нагревающихся элементов. Помните: некорректная проводка может привести к КЗ или возгоранию.

Пошаговая схема подключения

Основные компоненты цепи:

• Аккумулятор (источник питания 12В)
• Реле (управляет подачей тока на ленту)
• Выключатель (монтируется на руле или под седлом)
• Предохранитель (5–10А, защита цепи)
• Светодиодная лента (крепление на тыльную сторону полки)

Последовательность соединений:

1. Питание реле: Плюсовой провод от аккумулятора → Предохранитель → Клемма 30 реле.
2. Управление реле: Плюс от замка зажигания (или отдельного выключателя) → Выключатель в салоне → Клемма 86 реле. Клемма 85 реле → Масса (рама).
3. Нагрузка: Клемма 87 реле → Плюсовой провод светодиодной ленты. Минусовой провод ленты → Надежная масса (зачищенный участок рамы с болтом).
4. Изоляция: Все соединения пропаяйте или обожмите клеммами, закройте термоусадкой.

Цвет провода*	Куда подключать	Примечание
Красный (толстый)	Аккумулятор (+) → Предохранитель → Реле (30)	Основной силовой плюс
Синий	Замок зажигания (+) → Выключатель → Реле (86)	Цепь управления
Черный	Реле (85) → Масса; Лента (-) → Масса	Общий минус
Желтый	Реле (87) → Лента (+)	Плюс на нагрузку

* Цвета проводов условны, главное – соблюдение логики схемы.

Важно: Используйте реле даже для маломощных светодиодов – это разгрузит штатную проводку и выключатель. Тестируйте работу подсветки только после проверки мультиметром отсутствия КЗ и надежной изоляции всех контактов.

Ревизия звукового сигнала: усилитель и динамик

Стандартный "гудок" Планеты-5 часто разочаровывает владельцев – тихий, плоский звук не соответствует мощному образу классического мотоцикла. Замена штатного комплекта (низкочастотного реле и динамика) на современный усилитель и широкополосный динамик решает эту проблему радикально. Это не просто апгрейд громкости, а изменение самого тембра сигнала, его слышимости в потоке городского шума.

Ключевые моменты при выборе компонентов – номинальное сопротивление (обычно 4 Ом для совместимости с мотоциклетной сетью 12В), мощность усилителя (достаточно 15-30Вт RMS) и пылевлагозащищенность (IP-рейтинг) динамика. Важно обеспечить усилитель стабильным питанием – напрямую от аккумулятора через предохранитель, используя штатные провода только для управляющего сигнала с кнопки.

Практические аспекты модернизации

Типовой алгоритм установки:

1. Демонтаж штатного реле и динамика под баком или седлом
2. Монтаж усилителя в защищенном от влаги месте (под седлом, в боксе)
3. Подключение питания усилителя: "+" к АКБ через предохранитель (10-15А), "-" на массу рамы
4. Коммутация кнопки сигнала на управляющий вход усилителя
5. Установка динамика с ориентацией диффузора вниз для защиты от воды

Важные нюансы:

• Используйте термоусадочную изоляцию и гофру для проводов
• Проверьте срабатывание сигнала при максимальных оборотах двигателя
• Отрегулируйте тональность (если поддерживается усилителем)

Компонент	Критерий выбора	Пример характеристики
Усилитель	Чувствительность входа	> 200 мВ для работы от кнопки
Динамик	Диаметр	80-100 мм (с учетом места)
Комплект	Защита от КЗ	Обязательна встроенная

Результат – мощный, бархатистый или пронзительный (по выбору) звук, хорошо различимый водителями даже при закрытых окнах. Это не просто функциональное улучшение: глубокий тембр сигнала становится частью уникального аудио-образа мотоцикла, вызывая неподдельные эмоции у владельца при каждом нажатии кнопки.

Замки с RFID: интеграция в классическую схему

Установка RFID-системы на ИЖ Планета-5 требует аккуратной врезки в штатную электропроводку, сохраняя лаконичность линий классического мотоцикла. Основной блок управления размещают в районе рулевой колонки или под сиденьем, маскируя провода в заводских жгутах или защитных гофрах для сохранения аутентичного вида. Ключевой момент – параллельное подключение к цепи зажигания, позволяющее сохранить резервный запуск механическим ключом на случай разрядки метки.

Питание системы заводится напрямую от аккумулятора через предохранитель, а антенну RFID-модуля интегрируют в топливный бак, рулевую колонку или фару для оптимальной зоны считывания. Важно использовать влагозащищенные компоненты и термостойкую изоляцию проводов, учитывая вибрации и открытость конструкции мотоцикла. Фиксацию метки реализуют в виде стилизованного брелока или встраивают чип в перчатку владельца для сохранения духа ретро-эстетики.

Этапы интеграции RFID-замка

1. Демонтаж штатного замка зажигания с сохранением креплений
2. Установка RFID-реле вместо стандартного выключателя зажигания
3. Прокладка экранированных проводов по трассе заводской проводки
4. Монтаж считывателя в выбранной точке с защитой от влаги
5. Тестирование отклика системы при разных положениях руля

Преимущество	Особенности реализации на Планета-5
Антиугонная функция	Скрытый монтаж блока управления, отсутствие видимых точек подключения
Сохранение эстетики	Использование латунных или хромированных корпусов считывателей
Резервный запуск	Дублирование цепи через штатный ключ в рулевом замке

При кастомизации обязательно сохраняют оригинальные крепления замка – это позволяет в любой момент вернуть классическую схему без следов вмешательства. Финишная настройка включает программирование меток и регулировку чувствительности антенны для стабильной работы в условиях вибрации двигателя.

Ветровики на руль: моделирование сопротивления

На первый взгляд, установка ветровиков на руль "Планеты-5" кажется парадоксальной. Этот мотоцикл не стремится покорять скоростные рекорды, где борьба с аэродинамическим сопротивлением становится критичной. Кажется, что практическая польза от таких деталей в условиях городских или проселочных поездок на типичных для "Пятерки" скоростях минимальна.

Однако истинная ценность ветровиков в контексте тюнинга "Планеты-5" лежит совершенно в иной плоскости. Это мощный визуальный акцент, элемент стиля, отсылающий к эстетике кастомных чопперов или ретро-каферейсеров. Они добавляют мотоциклу агрессии, завершенности образа, делают его визуально более "наполненным" и солидным, особенно в сочетании с другими хромированными или матовыми деталями.

Сопротивление как эстетический выбор

Хотя физическое моделирование воздушных потоков (уменьшение сопротивления или повышение стабильности) редко является главной целью для владельца "Планеты-5", визуальное моделирование этого процесса становится ключевым. Ветровики – это декларация внимания к деталям и стремления к уникальности. Их установка говорит о:

• Желании выделиться: Превращение серийного мотоцикла в индивидуальный проект.
• Уважении к стилю: Следование определенной мото-культуре (чоппер, боббер, ретро).
• Любви к процессу: Наслаждение от поиска, установки и созерцания каждой новой детали.
• Визуальной "тяжеловесности": Создание иллюзии мощи и основательности рулевой зоны.

Выбор конкретного дизайна ветровиков – это тоже часть творчества:

Стиль ветровиков	Визуальный эффект	Ассоциации
Минималистичные "капельки"	Аккуратность, намек на спорт	Ретро-спорт, кафе-рейсеры
Широкие "лопасти"	Агрессия, массивность	Классические чопперы, бобберы
Фигурные, с орнаментом	Индивидуальность, кастом	Уникальные проекты, show-байки

Таким образом, ветровики на руле "ИЖ Планеты-5" – это яркий пример того, как тюнинг выходит далеко за рамки инженерных задач по повышению скорости. Это искусство самовыражения, где "моделирование сопротивления" превращается в моделирование собственного стиля и получение эмоционального отклика от каждой поездки. Их сопротивление – не столько физическое трение о воздух, сколько сопротивление шаблонности и безликости.

Антивибраторы руля: выбор втулок и затяжка

Вибрации руля на ИЖ Планета-5 – частая проблема, особенно на высоких оборотах или разбитом покрытии. Они не только утомляют руки, но и ухудшают контроль над мотоциклом, снижая удовольствие от езды. Грамотная установка или замена антивибрационных втулок в рулевой колонке – ключ к комфорту.

Старые резиновые втулки со временем дубеют, трескаются и теряют эластичность, переставая эффективно гасить колебания. Их замена – недорогая, но критически важная процедура для восстановления "чистоты" управления и снижения усталости в долгих поездках.

Выбор втулок и технология замены

Материал втулок:

• Резина (ОЕМ): Достаточный комфорт при исправном состоянии, но недолговечны. Подходят для штатной эксплуатации.
• Полиуретан: Жестче резины, лучше держат геометрию, долговечнее. Гасят высокочастотную вибрацию эффективнее, но могут чуть "отдавать" в руль низкочастотные толчки. Требуют точной установки.

Этапы замены и затяжки:

1. Демонтаж: Снять руль, верхнюю траверсу, выбить старые втулки (осторожно, не повредив колонку).
2. Подготовка: Тщательно очистить посадочные места в раме и на штоке вилки от грязи, ржавчины, остатков резины.
3. Установка: Новые втулки аккуратно запрессовать (можно использовать мыльный раствор). Следить за правильной ориентацией (если есть конструктивные особенности).
4. Сборка и затяжка:
   • Установить шток вилки, нижнюю обойму подшипника, нижнюю траверсу.
   • Надеть новые втулки на шток вилки.
   • Установить верхнюю траверсу, верхнюю обойму подшипника, регулировочную гайку.

Критически важный момент – регулировка затяжки рулевой колонки:

1. Предварительно затянуть регулировочную гайку ключом до устранения люфта (руль должен поворачиваться без заеданий, но свободно падать из крайнего положения в центр при легком толчке).
2. Зафиксировать регулировочную гайку контргайкой, не допуская ее проворота при затяжке. Перетяжка вызовет тугой ход руля и ускоренный износ подшипников, недотяжка – люфт и стук.
3. После фиксации проверить ход руля на плавность и отсутствие люфта повторно.

Правильно подобранные и установленные втулки с точной регулировкой затяжки превращают управление "Планетой-5" из борьбы с вибрацией в точный и комфортный диалог между мотоциклистом и дорогой.

Зеркала в стиле café racer: замер посадочных мест

Переход на компактные круглые зеркала – не просто стилистический жест, а ответственная техническая задача. Ошибка в замере посадочных мест приведет к вибрации, срыву резьбы или полной несовместимости, что опасно при движении.

Посадочное место включает два ключевых параметра: диаметр отверстия в рулевой тяге и тип резьбы. На Планете-5 чаще встречаются два стандарта: М8×1.25 мм (классический советский) или М10×1.25 мм (более поздние модификации).

Алгоритм точного замера

1. Демонтаж штатных зеркал: аккуратно выкрутите старые зеркала, очистите резьбу от грязи и остатков герметика.
2. Замер диаметра: штангенциркулем определите внутренний диаметр отверстия (D). Измеряйте в нескольких точках, исключая деформации резьбы.
3. Идентификация резьбы:
   • Используйте метрический резьбомер для определения шага (P).
   • Если прибора нет – приложите гайку известного стандарта (М8 или М10). Полное совпадение витков без люфта укажет тип.

Параметр	М8×1.25	М10×1.25	Ошибка замера
Диаметр (D)	8 мм	10 мм	Недопустима разница ±0.5 мм
Шаг (P)	1.25 мм	1.25 мм	Совпадение обязательно
Совместимость	Зеркала с ножкой M8	Зеркала с ножкой M10	Адаптеры требуют надежной фиксации

Важно: избегайте универсальных креплений «на прищепке» – они не обеспечивают жесткости. Для нестандартных отверстий используйте переходные втулки из алюминиевого сплава с фиксацией резьбовым герметиком.

Кастомная покраска: техника аэрографии элементов

Аэрография на ИЖ Планета-5 открывает безграничные возможности для персонализации, превращая бензобак, крылья или боковые панели в холст для уникальных сюжетов. Эта техника требует точности и терпения, но позволяет реализовать даже сложные градиенты, объемные изображения или фотореалистичные детали, недостижимые обычной кистью.

Ключевой этап – подготовка поверхности: металл тщательно шлифуется, обезжиривается и покрывается грунтом. Любые неровности или загрязнения проявятся под краской, поэтому качеству базового слоя уделяют особое внимание. После высыхания грунта наносится фоновая эмаль – основа будущего рисунка.

Этапы нанесения рисунка и финишная защита

Основные шаги создания аэрографичного изображения:

1. Создание трафарета: рисунок переносится на специальную пленку или бумагу, контуры аккуратно вырезаются канцелярским ножом.
2. Послойное напыление: Краска наносится тонкими слоями через аэрограф, начиная с фоновых элементов. Каждый слой сушат 10-15 минут.
3. Детализация: Мелкие элементы (тени, блики, текстуры) прорабатываются сменой сопел аэрографа и регулировкой давления воздуха.
4. Корректировка: Ошибки исправляют сразу влажным тампоном (до высыхания) или легкой шлифовкой после.

Финишное покрытие – обязательный этап:

• Лак (двухкомпонентный автомобильный) наносится в 2-3 слоя с межслойной сушкой.
• После полного отверждения (24-48 часов) поверхность полируется пастой для зеркального блеска и защиты изображения.

Инструмент	Назначение
Аэрограф двойного действия	Тонкое регулирование потока краски и воздуха
Компрессор с ресивером	Стабильная подача воздуха без пульсаций
Автоэмали + растворитель	Базовые цвета и разбавление состава
Маскировочная пленка/лента	Изоляция зон вне рисунка

Панель приборов со стрелочным вольтметром

Замена штатной панели приборов на ИЖ Планета-5 на вариант с аналоговым вольтметром – это шаг к визуальной уникальности и контролю состояния электросистемы. Стрелочный прибор вместо стандартных ламп-индикаторов не только придает мотоциклу ретро-футуристический шарм, но и превращает запуск двигателя в маленький ритуал наблюдения за "оживанием" стрелки.

Установка требует аккуратности: необходимо подобрать вольтметр подходящего размера (часто используют модели М42300 или аналоги), интегрировать его в новую панель, изготовленную из металла или капролона, и правильно подключить к цепи генератора через предохранитель. Точное калибрование шкалы обеспечивает не просто красивую картинку, а реальную диагностику – падение напряжения сразу укажет на проблемы с аккумулятором или зарядкой.

Ключевые преимущества решения

• Визуальный контроль: Стрелка четко отображает напряжение в реальном времени, помогая вовремя заметить разряд АКБ или неисправность реле-регулятора.
• Надежность: Механика стрелочного прибора менее чувствительна к вибрациям, чем современные цифровые модули.
• Эстетика ретро: Мерцание подсветки и плавное движение стрелки создают атмосферу "живого" мотоцикла, усиливая эмоциональную связь с техникой.

Дополнительный тюнинг включает ручную роспись шкалы, установку стрелки контрастного цвета или добавление лампы аварийного давления масла в корпус новой панели. Такая доработка – не гонка за функционалом, а способ подчеркнуть индивидуальность "Планеты", сделав каждую поездку чуть более осознанной.

Утепление ручек при помощи термоленты

Термолента – доступный и практичный материал для изоляции металлических ручек мотоцикла, напрямую контактирующих с холодным воздухом во время движения. Её клейкая основа и эластичная структура позволяют плотно обмотать руль, создавая барьер против выхолаживания металла. Достаточно 2-3 слоёв для ощутимого результата, особенно в межсезонье или при длительных поездках в прохладную погоду.

Ключевое преимущество термоленты – сохранение тактильного контакта с рулём без "эффекта варежки". Водитель сохраняет привычную чувствительность к управлению, одновременно защищая пальцы от обледенения и дискомфорта. Материал устойчив к влаге и вибрациям, а при повреждении легко заменяется новым слоем без следов клея.

Технология нанесения

Для качественного утепления потребуется:

• Очистка поверхности: обезжиривание ручек спиртом или растворителем.
• Прогрев ленты: кратковременное подсушивание феном для активации клея.
• Обмотка с натягом: витки укладываются внахлёст на 1/3 ширины ленты.

После завершения обмотки рекомендуется прогреть термоленту строительным феном (150-200°C) для полимеризации клеевого слоя. Это гарантирует:

1. Повышенную износостойкость.
2. Защиту от разматывания при вибрации.
3. Герметизацию стыков от влаги.

Важно: избегайте перегрева – материал не должен плавиться или пузыриться. Готовая изоляция визуально напоминает текстуру карбонового волокна, добавляя рулю техничную эстетику.

Проставки педалей: как адаптировать под рост

Высота стандартных педалей ИЖ Планета-5 не всегда комфортна для высоких или низких райдеров, вызывая неестественный изгиб ног при езде или парковке. Это приводит к усталости, снижению контроля и даже риску зацепиться за дорогу в повороте. Грамотная регулировка рабочей зоны для стопы – ключ к эргономике и безопасности.

Проставки между педальными рычагами и рамой позволяют сместить всю конструкцию вперед или назад без изменения заводской геометрии управления. Для изготовления подойдут алюминиевые пластины толщиной 10-30 мм, стальные втулки или готовые комплекты от кастомных ателье. Критически важно сохранить параллельность осей и надежность креплений во избежание люфтов.

Порядок установки и калибровки

1. Замер расстояния: Сядьте на мотоцикл в привычной позе, попросите помощника измерить зазор между подошвой и педалью в нейтральном положении.
2. Расчет толщины проставки: Добавьте к полученному значению 5-15 мм для компенсации хода подвески и удобства переключения.
3. Изготовление деталей: Вырежьте пластины с отверстиями под болты крепления педалей к кронштейнам. Для тормозной педали обязательна проточка под толкатель цилиндра.

Параметр	Рекомендация
Материал	Алюминий Д16Т или сталь 3 мм
Болты крепления	Класс прочности 8.8 с контргайками
Проверка после монтажа	Ход педалей без заеданий, полный возврат в исходное положение

После фиксации проставок проверьте угол отклонения педалей от нейтрали – он не должен превышать 15°. Убедитесь, что тросы и гидролинии не натянуты в крайних положениях руля. Тест-драйв на малой скорости выявит необходимость коррекции: если нога соскальзывает или требуется избыточное усилие – уменьшите толщину пластин.

Правильно адаптированные педали превращают поездку на классическом мотоцикле в физиологичный диалог с техникой. Колени получают естественный сгиб для амортизации неровностей, а стопа – мгновенный доступ к рычагам без поиска вслепую. Такая доработка не добавит лошадиных сил, но подарит неожиданную уверенность в прохождении серпантинов.

Муфта сцепления: шлифовка дисков

Со временем рабочие поверхности дисков сцепления ИЖ Планета-5 покрываются микронеровностями, задирами или легкой деформацией. Это приводит к неравномерному контакту, пробуксовкам, рывкам при старте и жесткому включении передач. Шлифовка восстанавливает идеальную плоскостность, устраняя эти проблемы без замены деталей.

Процедура не просто оптимизирует передачу момента, но и дает глубокое удовлетворение от возвращения механизму "здоровья". Тонкая ручная обработка превращается в медитативный ритуал, где каждый проход наждаком – шаг к гармонии между водителем и машиной.

Технология и нюансы обработки

Ключевые этапы шлифовки:

1. Разборка узла: демонтаж корзины, извлечение фрикционных и металлических дисков с проверкой на коробление (допуск не более 0.1 мм).
2. Подготовка поверхности: очистка от масляных следов уайт-спиритом, обезжиривание.
3. Шлифовка:
   • Ведущие диски – обработка на чугунной плите крупнозернистой наждачной бумагой (P120) круговыми движениями.
   • Фрикционные накладки – финишное выравнивание мелкозернистой бумагой (P400-P600) без перегрева.
4. Контроль: проверка прилегания дисков по всей площади через копирку.

Параметр	До шлифовки	После шлифовки
Плавность включения	Рывки, вибрации	Мягкое, линейное срабатывание
Температура узла	Локальный перегрев	Равномерный теплоотвод
Износ накладок	Ускоренный	Снижен на 30-40%

Критично избегать снятия слоя толще 0.2 мм у фрикционных дисков – это нарушит балансировку и уменьшит ресурс. Финишная притирка в сборе с добавлением абразивной пасты (3-4 цикла включения на заглушенном двигателе) завершает процесс, создавая идеальный контакт поверхностей.

Проверка герметичности карбюратора после тюнинга

После замены жиклёров, настройки поплавковой камеры или установки тюнингового комплекта критически важно проверить карбюратор на утечки топлива. Негерметичность приводит к переобогащению смеси, заливанию свечей, повышенному расходу бензина и провалам в работе двигателя на всех режимах.

Наиболее опасны скрытые течи в зоне прокладок, осей дроссельных заслонок и топливных каналов, которые не всегда видны невооружённым глазом. Даже микроскопические зазоры нарушают баланс давления, критичный для точной дозировки топлива.

Методы диагностики

Используйте комплексный подход для выявления проблемных зон:

• Визуальный осмотр на работающем двигателе – ищите подтёки топлива в области соединений, уплотнительных колец и винтов качества смеси
• Пневмотест сжатым воздухом (до 0.8 атм):
  1. Снимите карбюратор, заглушите все каналы резиновыми заглушками
  2. Погрузите узел в ёмкость с водой
  3. Подайте воздух через штуцер подачи топлива – наблюдайте за пузырьками
• Проверка поплавкового механизма – замер времени опускания игольчатого клапана при закрытой камере

Тип дефекта	Влияние на работу	Способ устранения
Износ оси дросселя	«Плавающие» обороты холостого хода	Замена втулок или напрессовка тефлоновых вставок
Деформация прокладок	Подсос воздуха, обеднение смеси	Шлифовка привалочных плоскостей, замена прокладок
Заклинивание иглы поплавка	Перелив топлива в диффузор	Чистка седла клапана, регулировка уровня поплавка

Важно: При использовании силиконовых герметиков избегайте их контакта с бензином – применяйте только специализированные топливостойкие составы. После ремонта повторите пневмотест – отсутствие пузырьков в течение 3 минут подтверждает герметичность.

Ходовые испытания после доработок: чек-лист

Ходовые испытания – критически важный этап после любых доработок. Они позволяют проверить не только работоспособность измененных узлов, но и их гармоничное взаимодействие в реальных условиях. Уделите внимание как объективным показателям (динамика, стабильность), так и субъективным ощущениям – вибрациям, звуку мотора, отклику на руле.

Начните с короткой поездки в щадящем режиме, постепенно наращивая нагрузку. Контролируйте температуру двигателя и отсутствие посторонних запахов (гари, топлива). Фиксируйте малейшие отклонения: нестабильные обороты, провалы при разгоне или нехарактерные шумы – это сигналы для немедленной остановки и диагностики.

Детальный чек-лист систем

Система	Ключевые точки проверки
Двигатель	Запуск: холодный/горячий, стабильность холостого хода Разгон: отзывчивость на газ, отсутствие провалов Максимальные режимы: вибрации, перегрев, детонация Выхлоп: ровность звука, отсутствие хлопков
Трансмиссия	Четкость включения передач под нагрузкой Работа сцепления: плавность хода, отсутствие пробуксовки Шумы в КПП на высоких оборотах
Ходовая часть	Управляемость: реакция на руль, стабильность в поворотах Амортизация: работа подвески на неровностях Отсутствие стуков в передней вилке и маятнике
Тормоза	Эффективность торможения с разных скоростей Работоспособность после прогрева (проверка на "вялость") Отсутствие биения руля/вилки при торможении
Электрика	Работа фар/габаритов/стоп-сигналов на всех режимах Стабильность зажигания под нагрузкой и в дождь Зарядка АКБ при средних оборотах

После тестов проведите обязательный осмотр:

1. Проверьте герметичность соединений: карбюратор, топливные магистрали, выхлопная система
2. Контроль затяжки критичных болтов: крепление двигателя, рулевой колонки, колес
3. Отсутствие подтеков масла, топлива, тормозной жидкости

Оцените эмоциональный результат: появилось ли ожидаемое чувство контроля, удовлетворения от звука мотора, эстетики деталей. Если мотоцикл технически исправен, но не вызывает отклика "в душе" – значит, тюнинг незакончен.

Финальное покрытие лаком: защита металла и краски

Прозрачный лак создаёт финальный барьер против коррозии, УФ-лучей и механических повреждений, сохраняя глубину цвета и графики. Он герметизирует краску, предотвращает выгорание и окисление металлических деталей, особенно критичное для элементов выхлопной системы, крыльев и креплений. Без этого слоя даже качественная покраска быстро теряет вид под воздействием влаги, грязи и перепадов температур.

Нанесение требует идеально чистой поверхности: обезжиривание растворителем и обработка антисиликоном обязательны. Используйте двухкомпонентные автомобильные лаки с высокой эластичностью – они устойчивы к вибрациям мотоцикла. Наносите 2-3 тонких слоя с межслойной сушкой (по инструкции производителя), избегая подтёков. Аэрозольные варианты допустимы для мелких деталей, но профессиональное напыление компрессором обеспечит равномерность на крупных поверхностях.

Критерии выбора и технологии

• Типы лаков: акриловые (быстрая полимеризация), полиуретановые (максимальная износостойкость)
• Финишная обработка: после полного отверждения (5-7 дней) полировка пастой для ликвидации мелких дефектов и зеркального блеска
• Защита чувствительных зон: дополнительный слой на нижней кромке бензобака, креплениях фар

Проблема	Решение
Пожелтение	Лаки с УФ-фильтрами
Сколы от камней	Эластичные составы
Конденсат в глушителе	Термостойкий лак на сварных швах

Регулярное обновление лака (раз в 2-3 года) на уязвимых участках продлит жизнь покрытию. Используйте воск для фиксации слоя – он заполнит микропоры, усилит гидрофобность и придаст насыщенность оттенку.

Составление паспорта тюнинга: фотофиксация этапов

Фотофиксация – не просто коллекция снимков, а фундамент технического архива вашего проекта. Она превращает хаотичный процесс в документированную историю, где каждый винтик и каждая царапина имеют свое место и значение. Без нее легко потерять нить, забыть последовательность сборки или расположение специфичных элементов при обратном монтаже после покраски или ремонта.

Системный подход к фотографированию на каждом этапе гарантирует, что у вас всегда будет наглядное руководство. Это особенно критично при длительных проектах, работе со сложными узлами (двигатель, коробка передач, рама) или при внесении уникальных, нестандартных доработок, инструкций к которым не найти в мануалах. Качественные снимки станут вашей страховкой от ошибок и основой для будущих модификаций или реставраций.

Ключевые принципы фотофиксации

Что снимать обязательно:

• Исходное состояние: Полный обзор мотоцикла со всех ракурсов, включая дефекты ЛКП, ржавчину, повреждения. Крупные планы проблемных зон.
• Разборка: Каждый снятый узел (бак, седло, крылья, фары/подфарники, глушитель) – до и после демонтажа. Фиксация точек крепления, расположения прокладок, шайб, стопорных колец. Клеммы проводки перед отсоединением.
• Детализация: Сложные узлы (карбюратор, генератор, редуктор заднего моста, вилка) в процессе разборки. Последовательность снятия деталей, ориентация пружин, положение регулировочных шайб.
• Доработки: Процесс сварки, шлифовки, формовки элементов. Фиксация размеров, углов, формы ДО и ПОСЛЕ каждой операции. Примерка кастомных деталей.
• Подготовка к покраске/покрытию: Состояние поверхности после шпаклевки, грунтовки, перед нанесением каждого слоя краски/лака. Важно для контроля качества.
• Сборка: Обратная последовательность! Монтаж узлов, подключение проводки (крупный план клемм), установка тросиков с фиксацией их хода, регулировки (люфт руля, цепи, тормозов).
• Этикетки и маркировка: Все самодельные бирки на проводах, шлангах, деталях перед снятием.

Как снимать эффективно:

Аспект	Рекомендация	Цель
Масштаб	Сочетайте общие планы (весь мотоцикл/узел) и сверхкрупные (крепление, метка, зазор).	Показать деталь в контексте и ее саму предельно четко.
Фон и освещение	Чистый, однотонный фон (не газета!). Хорошее, рассеянное освещение без резких теней. Используйте дополнительный свет (фонарик, лампа).	Максимальная четкость, видимость всех деталей, отсутствие помех.
Аннотации	Добавляйте на фото стрелки (на бумажке рядом), линейку/монету для масштаба, подписи прямо на фото (дата, этап, особенность) или в описании файла.	Быстрое понимание, что именно важно на снимке.
Организация	Структурируйте фото в папках по этапам (Разборка_Двигатель, Покраска_Рама, Сборка_Электрика). Используйте понятные имена файлов (Дата_Этап_Деталь.jpg). Резервные копии!	Мгновенный поиск нужного снимка в любой момент.

Этот визуальный дневник станет не только незаменимым помощником в сложной сборке или диагностике, но и бесценной памятью. Листая его позже, вы сможете заново пережить весь путь преображения вашего ИЖ Планета-5, увидеть, как из груды деталей и замыслов рождалась уникальная машина, в которую вложена частичка вашей души. Это история, рассказанная в фотографиях, гораздо красноречивее любых слов.

Список источников

Для глубокого изучения темы тюнинга ИЖ Планета-5 использовались материалы, освещающие как технические аспекты модернизации, так и культурный контекст владения советским мотоциклом. Источники включают экспертные мнения, практические руководства и исторические данные о мотовладельческой субкультуре.

Особое внимание уделялось ресурсам, раскрывающим философию кастомизации «для души» – от восстановления оригинальных деталей до творческих переосмыслений дизайна. Ниже представлен перечень ключевых материалов, на основе которых подготовлена статья.

• Специализированные форумы мотоэнтузиастов (например, "IZH Planet Club", "Советские мотоциклы: реставрация и тюнинг") – обсуждения практического опыта, чертежей и нестандартных решений
• Техническая документация и руководства по эксплуатации ИЖ Планета-5 (официальные заводские издания 1980-х гг.)
• Книга "Легенды советского мотостроения: ИЖ" (авторский коллектив под ред. В. П. Бойко, 2018 г.) – главы о кастомизации
• Статьи из журналов "Мото" и "За рулем. Мотоциклы" (2015-2023 гг.), посвященные реставрации и стилевому тюнингу
• Интервью с мастерами кастомных мастерских (архив проекта "Уральские мотоистории", 2020-2022 гг.)
• Видеоархивы YouTube-каналов "IZH Custom Garage" и "RetroMotoLab" – разборы нестандартных доработок
• Монография "Феномен советской мотовладельческой культуры" (С. Петров, 2021 г.) – разделы о психологии тюнинга

Видео: Тюнинг ИЖ Планета 5


• Тюнинг и обслуживание Lada Kalina 2

• ВАЗ-21104 - эксклюзивная версия народного автомобиля

• Колесные диски Skoda - отзывы автовладельцев
