K-line адаптер USB - просто и быстро к автомобилю!

Статья обновлена: 18.08.2025

Диагностика и настройка электронных систем автомобиля требуют надежного соединения с бортовым компьютером.

K-Line адаптер USB устраняет сложности подключения, обеспечивая совместимость со стандартными диагностическими разъемами.

Компактное устройство преобразует сигналы шины K-Line в USB-интерфейс для прямого взаимодействия с ПК.

Простота установки и доступность делают адаптер универсальным инструментом для профессионалов и автовладельцев.

Что такое K-Line адаптер в диагностике авто

K-Line адаптер – это компактное устройство, преобразующее сигналы диагностического интерфейса автомобиля (K-Line или L-Line) в стандартный протокол USB для связи с компьютером. Он служит физическим мостом между электронным блоком управления (ЭБУ) автомобиля и диагностическим ПО на ПК или ноутбуке, обеспечивая передачу команд, параметров и кодов ошибок.

Адаптер подключается к диагностическому разъему OBD-II (обычно расположенному под рулевой колонкой) через 16-контактный колодку. Внутри устройства находятся микросхемы, отвечающие за согласование уровней напряжения бортовой сети (12В) с USB-портом (5В) и интерпретацию протоколов обмена данными. Современные версии часто поддерживают и более быстрый протокол KWP2000.

Ключевые функции и преимущества

Основные задачи адаптера:

• Чтение ошибок ЭБУ – расшифровка кодов неисправностей двигателя, АБС, трансмиссии и других систем.
• Мониторинг параметров в реальном времени (обороты, температура, напряжение датчиков).
• Стирание ошибок после устранения неполадок.
• Адаптация компонентов – настройка дроссельной заслонки, форсунок и т.д.

Преимущества перед специализированными сканерами:

1. Низкая стоимость при сопоставимой функциональности для базовой диагностики.
2. Гибкость – работает с любым ПО (например, VCDS, ELM327-совместимые приложения).
3. Портативность – компактные габариты позволяют хранить адаптер в бардачке.

Тип подключения	OBD-II (K-Line/L-Line) → USB
Совместимость	Автомобили 1996-2004 г.в. (преимущественно европейские – VAG, BMW)
Ограничения	Низкая скорость передачи (до 10.4 Кбит/с), не поддерживает CAN-шину

Принцип работы USB K-Line интерфейса

USB K-Line адаптер выполняет преобразование протоколов между физическим уровнем K-Line (ISO 9141-2) и современным USB-интерфейсом компьютера. Физически он представляет собой компактное устройство, подключаемое к диагностическому разъёму автомобиля (OBD-II) с одной стороны и к USB-порту ПК – с другой.

При подключении адаптер автоматически определяется операционной системой как виртуальный COM-порт через драйверы CDC (Communication Device Class). Это позволяет диагностическим программам взаимодействовать с электронными блоками управления (ЭБУ) автомобиля через стандартный последовательный интерфейс, как с обычным COM-портом.

Ключевые этапы передачи данных

Основной алгоритм работы:

1. Диагностическое ПО отправляет команды через виртуальный COM-порт в виде UART-пакетов (протокол RS-232).
2. Микроконтроллер адаптера конвертирует цифровые сигналы UART в аналоговые уровни K-Line:
   • Логическая "1" – напряжение 12V
   • Логический "0" – напряжение 0V
3. Сигнал передаётся по однопроводной линии K-Line к ЭБУ с типичной скоростью 10.4 Кбит/с.
4. Ответные сигналы от ЭБУ преобразуются обратно в цифровую форму UART и передаются на ПК через USB.

Важно: Адаптер обеспечивает гальваническую развязку (опционально в некоторых моделях) для защиты портов ПК от высоковольтных помех бортовой сети автомобиля.

Сторона подключения	Тип сигнала	Напряжение
USB (компьютер)	Цифровой (UART)	5V
K-Line (автомобиль)	Аналоговый (PWM)	0-12V

Особенности синхронизации: Микроконтроллер адаптера самостоятельно обрабатывает временные параметры K-Line (тайминги инициализации, паузы между байтами), что упрощает взаимодействие для ПО верхнего уровня.

Выбор адаптера под протокол ISO 9141-2

Протокол ISO 9141-2 широко применяется в автомобилях европейских и азиатских производителей (например, Volkswagen, Audi, Toyota, Honda) выпущенных до середины 2000-х годов. Он использует однопроводную линию K-Line для обмена данными между диагностическим оборудованием и электронными блоками управления (ЭБУ). Поддержка этого протокола адаптером критична для корректной работы с такими автомобилями.

Не все универсальные K-Line адаптеры корректно реализуют специфику ISO 9141-2, включая особенности инициализации связи, тайминги сигналов и алгоритмы управления линией. Ошибки в реализации приводят к сбоям соединения, невозможности прочитать коды ошибок или получить актуальные параметры двигателя в реальном времени.

Критерии выбора совместимого адаптера

При подборе устройства ориентируйтесь на следующие ключевые аспекты:

• Четкое указание поддержки ISO 9141-2 в технической документации или описании товара.
• Наличие физического переключателя K-Line/L-Line (требуется для некоторых моделей авто).
• Использование микросхемы преобразователя USB-UART с надежными драйверами (FTDI, CH340, CP210x).
• Совместимость с популярным ПО (VCDS, ScanTool, ELM327-based утилиты).

Примеры адаптеров с подтвержденной работой по ISO 9141-2:

Модель	Ключевая особенность	Ограничения
KTAG VAG	Аппаратная поддержка K/L-Line, стабильные драйвера	Высокая цена
ELM327 v1.5 (с переключателем)	Универсальность, доступность	Риск подделок с неполной поддержкой

Важно: Избегайте дешевых адаптеров без явного указания протокола – они часто работают только с CAN-шиной. Проверяйте отзывы пользователей для вашей конкретной модели авто перед покупкой.

Совместимость с ОС Windows и Linux

K-line USB адаптер поддерживает широкий спектр версий Windows, включая актуальные Windows 10 и 11, а также устаревшие системы вроде Windows XP. Для корректной работы в среде Microsoft достаточно установить драйверы, поставляемые производителем на физическом носителе или доступные для скачивания с официального сайта. Драйвер создаёт виртуальный COM-порт, через который диагностические программы взаимодействуют с электронными блоками управления автомобиля.

Поддержка Linux реализована через встроенные механизмы ядра (драйверы CDC ACM или FTDI), что обеспечивает работу адаптера без установки дополнительного ПО в большинстве современных дистрибутивов. Устройство автоматически распознаётся системой как последовательный порт (обычно /dev/ttyACM0 или /dev/ttyUSB0). Для специализированного софта может потребоваться настройка прав доступа к порту через udev-правила или команду chmod.

Ключевые особенности

• Windows:
  • Требует ручной установки драйверов (VCP)
  • Автоматическое определение COM-порта после инсталляции
  • Поддержка 32/64-битных архитектур
• Linux:
  • Plug-and-play в дистрибутивах с ядром ≥ 2.6
  • Ручная настройка прав: sudo usermod -aG dialout $USER
  • Стабильная работа с open-source ПО (ECUflash, KWP2000)

Важно: При использовании виртуальных машин или эмуляторов (VirtualBox, WINE) требуется проброс USB-устройства в гостевую ОС. Для Windows 7/8 рекомендуется проверять сертификацию драйверов в режиме подписи.

Распиновка K-Line разъема OBD-II

Стандартный 16-пиновый разъем OBD-II использует строго регламентированную распиновку, где для подключения по K-Line критически важен контакт №7. Этот протокол применяется в большинстве автомобилей европейских и азиатских производителей, особенно выпущенных до середины 2000-х годов. Для корректной передачи данных K-Line требует обязательного подключения к массе транспортного средства через контакты 4 или 5.

Перед соединением адаптера с диагностическим портом убедитесь в отсутствии напряжения на шине K-Line при выключенном зажигании – это предотвратит повреждение оборудования. Типовая схема подключения адаптера включает три ключевых провода: K-Line (пин 7), масса (пин 4/5) и питание +12V (пин 16), если устройство не имеет внешнего блока питания.

Ключевые контакты OBD-II для K-Line

Контакт	Назначение
4	Заземление кузова (Chassis Ground)
5	Сигнальная земля (Signal Ground)
7	Линия передачи данных K-Line (ISO 9141-2)
16	Постоянное питание +12V (от аккумулятора)

При подключении адаптера учитывайте особенности автомобиля:

• В американских авто K-Line может отсутствовать – используйте протокол PWM (J1850)
• Для машин с CAN-шиной (после 2004 г.) требуется дополнительное подключение к пинам 6 (CAN-H) и 14 (CAN-L)
• Короткое замыкание контакта 7 на +12V выведет ЭБУ из строя

Подключение к диагностическому разъему авто

Найдите диагностический разъём OBD-II в салоне автомобиля, обычно расположенный в районе рулевой колонки или под центральной консолью. Стандартный 16-контактный порт имеет трапециевидную форму и маркируется надписью "OBD".

Убедитесь, что двигатель заглушен перед подключением адаптера. Аккуратно совместите штекер K-line устройства с разъёмом автомобиля до характерного щелчка фиксатора. Не прикладывайте избыточное усилие – корректное соединение обеспечивается точным совпадением форм.

Последовательность активации

1. Подключите USB-шнур адаптера к свободному порту компьютера
2. Запустите диагностическое ПО (например, ELM327 Terminal или ScanMaster)
3. Включите зажигание автомобиля (без запуска двигателя)
4. Выполните сопряжение устройств через интерфейс программы

Тип ошибки	Решение
Нет связи с ЭБУ	Проверьте выбор протокола K-line в ПО
Прерывание данных	Осмотрите целостность USB-кабеля
Ошибка питания	Убедитесь в исправности предохранителей авто

Важно! При первом подключении дождитесь автоматической установки драйверов. Если система не распознала адаптер:

• Обновите драйверы вручную через Диспетчер устройств
• Проверьте совместимость ПО с вашей ОС
• Протестируйте адаптер на другом автомобиле

Установка драйверов CH340 для адаптера K-Line USB

Подключите адаптер K-Line к USB-порту компьютера перед началом процедуры. Система Windows автоматически попытается найти драйверы через Центр обновления, но в большинстве случаев потребуется ручная инсталляция.

Загрузите актуальную версию драйвера CH340 с официального сайта производителя или проверенного репозитория (например, с GitHub). Убедитесь в совместимости файлов с вашей версией ОС (Windows 7/8/10/11, Linux, macOS).

Пошаговая установка на Windows

1. Распакуйте архив с драйвером в отдельную папку
2. Откройте Диспетчер устройств через поиск Windows или Панель управления
3. Найдите неопознанное устройство (Unknown Device) в разделе "Порты (COM и LPT)"
4. Щелкните правой кнопкой → Обновить драйвер → "Выполнить поиск драйверов на этом компьютере"
5. Укажите путь к распакованной папке и подтвердите установку

При появлении предупреждения системы безопасности нажмите "Установить всё равно". После успешной инсталляции адаптер появится в диспетчере устройств как USB-SERIAL CH340 с назначенным COM-портом (например, COM3).

Проблема	Решение
Ошибка "Драйвер не подписан"	Отключите проверку цифровой подписи драйверов в настройках загрузки Windows
Адаптер не распознается	Попробуйте другой USB-порт, проверьте целостность кабеля
Конфликт COM-портов	Назначьте свободный номер порта вручную через свойства устройства

Для Linux-систем драйвер CH340 обычно включен в ядро. При отсутствии автоматического определения установите пакет ch34x-dkms через терминал. На macOS используйте драйверы от производителя чипа WCH с обязательным отключением системной защиты SIP перед инсталляцией.

Настройка COM-порта в диспетчере устройств

Подключите адаптер K-Line к USB-порту компьютера и убедитесь, что драйверы устройства успешно установились автоматически. Откройте Диспетчер устройств через поиск Windows или комбинацию клавиш Win+R и ввод devmgmt.msc.

В разделе "Порты (COM и LPT)" найдите название вашего адаптера (например, USB Serial Port (COMx)). Кликните правой кнопкой мыши на устройстве и выберите "Свойства" для настройки параметров связи.

Ключевые параметры порта

В открывшемся окне перейдите на вкладку "Параметры порта". Установите следующие значения для работы с K-Line:

• Скорость (бит/с): 10400 (стандарт для K-Line)
• Биты данных: 8
• Четность: Нет
• Стоповые биты: 1
• Управление потоком: Аппаратное (RTS/CTS)

Сохраните изменения кнопкой "ОК". Запомните номер COM-порта (например, COM4) – он потребуется при настройке диагностического ПО. При использовании нескольких адаптеров проверяйте физическое соответствие устройства назначенному номеру порта.

Оптимальная скорость обмена данными Baud Rate

Baud Rate определяет количество бит данных, передаваемых за секунду между K-line адаптером и электронным блоком управления (ЭБУ) автомобиля. Корректная настройка этого параметра критична для успешной диагностики, так как несовпадение скоростей на адаптере и ЭБУ приводит к полному отсутствию связи или некорректной интерпретации данных.

Неправильно выбранная скорость вызывает ошибки чтения кодов неисправностей, сбои при считывании параметров в реальном времени или невозможность инициализации диагностического сеанса. Большинство современных автомобилей используют стандартизированные значения Baud Rate, но исключения встречаются, особенно среди старых или редких моделей.

Как выбрать подходящую скорость?

Типичные значения Baud Rate для K-line протокола варьируются в диапазоне 9600–10400 бод. Наиболее распространенные варианты:

• 10400 бод – стандарт для большинства европейских марок (VW, Audi, BMW, Renault)
• 9600 бод – часто применяется в азиатских автомобилях (Toyota, Honda)
• 4800 бод – встречается в устаревших системах (некоторые модели до 2000 г.)

Для определения оптимальной скорости:

1. Изучите документацию к конкретному автомобилю или ЭБУ
2. Используйте автоматический подбор скорости в ПО (например, в KWP-D, VCDS)
3. Проверьте распространенные значения для марки экспериментально

Марка авто	Рекомендуемый Baud Rate
VAG (VW, Skoda)	10400 бод
BMW, Opel	10400 бод
Toyota, Nissan	9600 бод
Hyundai, Kia	9600 бод
ГАЗ (старые)	4800 бод

Важно: Некоторые ЭБУ требуют переключения скорости во время сеанса (например, инициализация на 9600 бод с последующим переходом на 10400). Использование адаптера с поддержкой динамического изменения Baud Rate упрощает эту задачу.

Тестирование связи с ЭБУ через Terminal

Для проверки работоспособности K-line адаптера и установления связи с ЭБУ используется терминальная программа. После физического подключения адаптера к диагностическому разъему автомобиля и компьютеру, необходимо запустить выбранное ПО (например, Terminal V1.9b, Putty или RealTerm). Важно предварительно определить виртуальный COM-порт, назначенный адаптеру системой, и корректно настроить параметры соединения.

Стандартные настройки терминала включают скорость 10400 бод (реже 9600), 8 бит данных, отсутствие контроля четности (No Parity), 1 стоповый бит (8N1). Активация опции Local Echo позволяет видеть отправляемые команды. Тестирование начинается с отправки базовых AT-команд для проверки реакции адаптера, например, "ATZ" (сброс) или "ATSP0" (автовыбор протокола). Отсутствие ответа указывает на проблемы с подключением или драйверами.

Интерпретация ответов ЭБУ

При успешном соединении ЭБУ отправляет подтверждение в виде:

• Приветственного сообщения (например, "ELM327 v1.5" для адаптеров на чипе ELM)
• Кода "OK" или ">" после AT-команд
• Специфичных для протокола ответов на диагностические запросы (например, "41 0C 1A F0" на команду "010C" для запроса оборотов двигателя)

Типичные проблемы и решения:

Ошибка	Причина	Действие
NO DATA	Неверная скорость или протокол	Проверить настройки авто в сервисной документации
BUS ERROR	Обрыв K-line или питание ЭБУ	Диагностика цепи + проверка зажигания
CAN ERROR	Неподдерживаемый протокол CAN	Ручной выбор протокола (ATSP)

Для углубленной диагностики используются режимы:

1. Мониторинг шины – просмотр "сырых" данных командой "ATMA"
2. Чтение DTC – отправка стандартных OBD2 запросов ("03" – текущие ошибки)
3. Тест датчиков – запросы PID (например, "0105" – температура охлаждающей жидкости)

Работа с ПО для диагностики через K-Line

Перед началом диагностики установите драйверы адаптера согласно инструкции производителя. Убедитесь, что система корректно распознала COM-порт устройства – это критично для установления связи с ЭБУ автомобиля. Совместимость ПО с протоколом K-Line (ISO 9141-2) обязательна для успешного взаимодействия.

В настройках программы укажите тип подключения K-Line, выберите соответствующий виртуальный COM-порт и скорость обмена данными (обычно 10400 бод). Для инициализации диагностического сеанса потребуется точное указание марки, модели и года выпуска авто – ошибки в этих параметрах приводят к сбоям связи или некорректной интерпретации данных.

Ключевые этапы диагностики

1. Сканирование ошибок: чтение кодов неисправностей (DTC) из памяти ЭБУ с расшифровкой их описания.
2. Мониторинг параметров: просмотр реальных данных (обороты двигателя, температура, напряжение датчиков) в виде графиков или таблиц.
3. Активное тестирование: проверка работы исполнительных механизмов (форсунки, клапаны, реле) через принудительную активацию.
4. Адаптация: калибровка параметров ЭБУ после ремонта (например, регулировка холостого хода).

Тип данных	Примеры ПО	Особенности работы
Базовые параметры	ScanMaster, MotorDoc	Автоматическое определение ЭБУ, простой интерфейс
Расширенная диагностика	KWP Commander, DiagSpace	Ручная настройка протоколов, редактирование EEPROM

При возникновении ошибок связи проверьте целостность K-Line цепи в авто, отсутствие повреждений кабеля адаптера и корректность настроек скорости. Для глубокой диагностики европейских марок (VW, Audi) используйте ПО с поддержкой протокола KW1281, для азиатских (Toyota, Hyundai) – варианты с режимом 5 бод.

Адаптеры ELM327 против простых K-Line решений

Адаптеры ELM327 предоставляют универсальный интерфейс для диагностики автомобилей через протоколы OBD-II, включая CAN, K-Line, J1850 и другие. Они поддерживают множество диагностических приложений и функций, от чтения ошибок до мониторинга параметров в реальном времени. Однако их сложная архитектура и зависимость от микросхемы ELM327 могут приводить к несовместимости со старыми авто или проблемам при обновлении прошивок.

Простые K-Line адаптеры USB фокусируются исключительно на протоколе ISO 9141-2 (K-Line), используемом в автомобилях до ~2004 года выпуска. Такие решения представляют собой базовый преобразователь логических уровней без дополнительной обработки данных. Их прямое подключение через USB гарантирует минимальные задержки и отсутствие конфликтов драйверов, что критично для специализированного ПО или устаревших систем.

Ключевые отличия

• Совместимость: ELM327 работает с современными авто (CAN) и частично с K-Line, но часто некорректно взаимодействует со старыми ECU. Чистый K-Line адаптер обеспечивает стабильную связь только с K-Line системами, но без риска сбоев из-за попыток поддержки CAN.
• Производительность: В K-Line адаптерах данные передаются напрямую через USB, тогда как ELM327 добавляет слои буферизации и интерпретации команд, что замедляет ответ ECU и вызывает ошибки при потоковой диагностике.
• Надежность: Отсутствие дополнительных микроконтроллеров в простых адаптерах снижает точки отказа. ELM327 чувствителен к качеству сборки и версии прошивки (особенно китайские клоны).

Критерий	ELM327	Простой K-Line адаптер
Поддержка протоколов	Мультипротокольный (CAN, K-Line, J1850)	Только K-Line (ISO 9141)
Целевые автомобили	2001+ (преимущественно с CAN)	1996–2004 (европейские/азиатские модели)
Требования к ПО	Специализированные приложения (Torque, ScanMaster)	Низкоуровневые утилиты (KWP-D, VAG-COM)

Для старых автомобилей (VW, Audi, Skoda до 2003 г., некоторые азиатские модели) простой K-Line адаптер предпочтительнее благодаря прямой передаче сигналов и совместимости с заводским ПО. ELM327 оправдан при работе с разными марками или CAN-шиной, но требует тщательного подбора прошивки и ПО.

Распайка самодельного K-Line конвертера

Самодельный K-Line адаптер базируется на микросхеме преобразователя UART-логики (например, FT232RL, CH340G или MAX232) и простой обвязке. Основная задача – обеспечить гальваническую развязку и согласование уровней напряжения между портом USB (5В) и диагностической линией автомобиля (обычно 12В).

Ключевые компоненты включают USB-разъём типа А или micro-USB, 4-контактный диагностический разъём OBD-II (используются только пины 4 (GND), 7 (K-Line) и 16 (+12V), а также резисторы для ограничения тока. Микросхема преобразователя монтируется согласно её даташиту с добавлением защитных элементов.

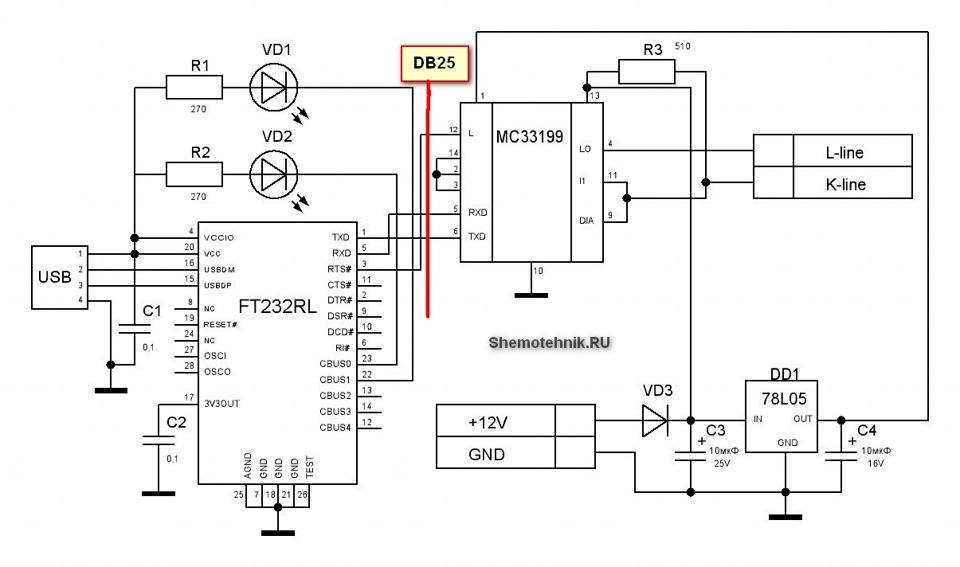

Схема соединений

Базовая распайка для адаптера на основе FT232RL:

Компонент	Назначение	Подключение
FT232RL (Pin 1)	TX (выход UART)	→ Через резистор 1 кОм → K-Line
FT232RL (Pin 5)	RX (вход UART)	→ Через резистор 1 кОм → K-Line
FT232RL (Pin 4, 17)	GND	→ Диагностический разъём (Pin 4)
USB (Pin VCC)	+5V	→ FT232RL (VCC)
OBD-II (Pin 16)	+12V	→ Только для питания автоэлектроники

Важные нюансы:

• Между линией K-Line и GND установите защитный супрессор (15В) и конденсатор 100нФ для подавления помех.
• Для гальванической развязки используйте оптроны (например, PC817) в цепи RX/TX.
• Резистор 10 кОм между линией K-Line и +12V обязателен для подтяжки сигнала.

Проверьте распиновку вашего USB-UART чипа! Для CH340G выводы TX/RX могут отличаться. Подключение к диагностическому разъёму выполняйте экранированным кабелем длиной не более 1.5 м. Тестируйте адаптер на автомобиле с отключённым зажиганием во избежание скачков напряжения.

Калибровка скорости передачи пакетов

Точная настройка скорости передачи данных критична для стабильной работы K-Line адаптера. Несоответствие параметров между ЭБУ автомобиля и адаптером вызывает потерю пакетов, ошибки диагностики или полную несовместимость устройств.

Стандартная скорость для протокола K-Line составляет 10400 бод, но некоторые производители используют нестандартные значения (9600, 115200 бод). Автоматическое определение скорости возможно не во всех моделях адаптеров, что требует ручной калибровки через специализированное ПО.

Этапы ручной калибровки

Для точной настройки выполните последовательно следующие шаги:

1. Подключите адаптер к диагностическому разъёму автомобиля и USB-порту ПК
2. Откройте программу калибровки (например, Terminal, KWP-Demon)
3. Переведите ПО в режим ручного ввода скорости
4. Постепенно изменяйте значение бод (от 9600 до 115200)
5. Фиксируйте показания при стабильном ответе ЭБУ

Критерии успешной калибровки:

• Отсутствие ошибок CHECKSUM в логах
• Получение корректных идентификаторов ЭБУ
• Стабильный пинг-ответ более 95% пакетов

Тип проблемы	Признак	Решение
Заниженная скорость	Тайм-ауты запросов	Пошаговое увеличение бод (+5-10%)
Завышенная скорость	Битые байты в ответах	Снижение скорости на 15-20%
Нестабильность	Прерывистая связь	Проверка качества соединения и проводов

Важно: После калибровки сохраните профиль настроек в ПО адаптера. Для сложных случаев используйте осциллограф для анализа фронтов сигнала и точного подбора делителей частоты.

Диагностика ошибок соединения K-Line

При возникновении сбоев связи через K-Line адаптер USB первостепенно исключите базовые неполадки. Убедитесь в физической целостности кабеля, плотности подключения к диагностическому разъёму OBD-II и USB-порту компьютера. Проверьте индикацию питания на адаптере – отсутствие светодиодной сигнализации часто указывает на проблемы с подачей напряжения или обрыв цепи.

Подтвердите корректность работы драйверов адаптера в диспетчере устройств ОС. Отсутствие порта в списке оборудования или восклицательные знаки рядом с устройством требуют переустановки драйверов. Убедитесь, что выбранный в диагностической программе COM-порт соответствует назначенному системе, а скорость передачи (бодрейт) синхронизирована с параметрами ЭБУ автомобиля.

Методы выявления и устранения типовых неисправностей

Симптом	Возможная причина	Действия
"Адаптер не обнаружен"	Сбой драйверов, конфликт портов	Переустановите драйверы, проверьте подключение в другом USB-порту, измените номер COM-порта в диспетчере устройств
"Нет ответа от ЭБУ"	Обрыв K-Line, неправильная распиновка, неисправность ЭБУ	Прозвоните цепь K-Line мультиметром, сверьте распиновку разъёма авто, проверьте предохранители ЭБУ
Прерывистая связь	Помехи, плохой контакт, низкое напряжение	Отключите потребители энергии, зачистите контакты разъёма, проверьте напряжение АКБ (мин. 11.5V)
Искажение данных	Некорректный бодрейт, повреждение кабеля	Смените скорость обмена (9600/10400 бод), замените кабель, уберите источники ЭМ-помех

Для комплексной проверки используйте алгоритм:

1. Тестирование адаптера на другом авто – исключает неисправность устройства
2. Проверка напряжения на пинах диагностического разъёма:
   • Пин 16 (питание +12V)
   • Пин 4/5 (масса)
   • Пин 7 (K-Line – 0-12V при включённом зажигании)
3. Анализ сигнала K-Line осциллографом – отсутствие импульсов указывает на обрыв, постоянное напряжение +12V свидетельствует о КЗ

Важно: При подключении к современным авто убедитесь, что адаптер поддерживает протокол ISO 9141-2. Использование неподдерживаемых протоколов вызывает ошибки инициализации, ошибочно интерпретируемые как аппаратные сбои.

Ремонт обрыва провода K-Line линии

Обрыв провода K-Line – распространённая причина отсутствия связи диагностического адаптера с блоком управления автомобиля. Чаще всего повреждение возникает в зонах, подверженных механическим нагрузкам: возле разъёма OBD-II в салоне, в местах перегиба через пороги или при проходе через кузовные отверстия. Проблема проявляется как ошибка связи в ПО диагностики или полное отсутствие реакции адаптера.

Поиск обрыва начинают с визуального осмотра кабеля по всей длине, уделяя особое внимание участкам с явными деформациями или потертостями изоляции. Обязательно проверяют целостность контактов в разъёмах адаптера и OBD-II гнезда. Если видимых повреждений нет, потребуется мультиметр в режиме прозвонки или измерения сопротивления.

Этапы ремонта

1. Локализация обрыва:
   • Отключите адаптер и зажигание автомобиля.
   • Снимите защитный кожух разъёма OBD-II (при необходимости).
   • Прозвоните цепь K-Line между контактом 7 (K-Line) разъёма OBD-II и соответствующим выводом на штекере адаптера.
   • При бесконечном сопротивлении (обрыв) методом "половинного деления" найдите повреждённый участок, проверяя промежуточные точки кабеля.
2. Подготовка к соединению:
   • Аккуратно зачистите изоляцию на концах целого провода в месте обрыва (~10-15 мм).
   • Скрутите жилы провода с каждой стороны для плотного контакта.
   • Примените термоусадочную трубку подходящего диаметра (длиной ~50 мм) до соединения проводов.
3. Восстановление соединения:
   • Надежно спаяйте скрученные концы провода, избегая образования "наплывов" припоя.
   • Сдвиньте термоусадочную трубку на место пайки и прогрейте её феном или зажигалкой (осторожно!) для герметизации.
   • Альтернатива пайке – обжимные гильзы с изолирующим колпачком (используйте специализированный кримпер).
4. Проверка работоспособности:
   • Повторно прозвоните отремонтированный участок мультиметром.
   • Подключите адаптер к ЭБУ и ПК, запустите диагностическую программу.
   • Убедитесь в устойчивой связи и отсутствии ошибок чтения данных.

Критические моменты: Не допускайте перепутывания K-Line с другими цепями (особенно с L-Line или питанием). Избегайте "скруток без пайки/обжима" – они ненадёжны и создают помехи. При частых обрывах рассмотрите замену кабеля целиком или его защиту гофротрубкой.

Защита адаптера от скачков напряжения

Скачки напряжения в бортовой сети автомобиля – распространённое явление, возникающее при запуске двигателя, неисправностях генератора или подключении мощных потребителей. Они способны вывести из строя K-Line адаптер USB, повредив его электронные компоненты и нарушив диагностику.

Для предотвращения поломки адаптера критически важна реализация встроенной схемы защиты. Эффективные решения включают:

Ключевые методы защиты

• TVS-диоды (Transient Voltage Suppression): Мгновенно "отсекают" опасные импульсы, перенаправляя избыточную энергию на массу. Устанавливаются на входные линии питания и K-Line.
• Плавкий предохранитель или самовосстанавливающийся полимерный предохранитель (PPTC): Разрывает цепь питания при превышении допустимого тока, предотвращая возгорание и расплавление элементов.
• Стабилизатор напряжения (LDO): Обеспечивает стабильное питание микросхемы адаптера даже при просадках напряжения в бортовой сети.
• Опторазвязка сигнальной линии K-Line: Гальванически изолирует чувствительную электронику адаптера от автомобильной шины, блокируя помехи и высоковольтные скачки. Энергонезависимый буфер данных сохраняет целостность информации при сбоях питания.

Качественные адаптеры интегрируют многоуровневую защиту, комбинируя несколько методов. Проверка наличия этих элементов в описании устройства – обязательный этап выбора. Дополнительная страховка – использование адаптера через отдельный USB-хаб с собственным защитным контуром и отключение присадок при манипуляциях с АКБ или запуске двигателя.

Чтение кодов неисправностей через K-Line

Подключение K-Line адаптера к диагностическому разъёму OBD-II автомобиля позволяет установить прямую коммуникацию с электронными блоками управления (ЭБУ). Физическое соединение осуществляется через стандартизированный 16-пиновый разъём, где контакт №7 обычно отвечает за передачу данных по протоколу K-Line.

После установки драйверов и специализированного ПО (например, ELM327, ScanMaster или OEM-программ), адаптер преобразует цифровые сигналы ЭБУ в USB-формат. Это создаёт виртуальный COM-порт для двустороннего обмена данными между компьютером и автомобильными системами.

Процедура считывания ошибок

Инициируйте диагностику через интерфейс программы командой "Read Fault Codes" или аналогичной. Адаптер отправит запрос формата ISO 9141-2/Keyword Protocol 2000, на который ЭБУ ответит пакетом данных. Основные этапы расшифровки:

1. Декодирование сырых шестнадцатеричных значений
2. Верификация контрольных сумм пакетов
3. Сопоставление кодов с заводской базой неисправностей

Распространённые форматы ошибок:

Тип кода	Пример	Расшифровка
P0xxx	P0171	Система топливоподачи (бедная смесь)
C1xxx	C1241	Ошибка модуля ABS
U0xxx	U0423	Сбой связи между ЭБУ

Критические преимущества адаптера:

• Поддержка режима live data для мониторинга параметров в реальном времени
• Автоматическая очистка кодов после ремонта
• Совместимость с 80% автомобилей 1996-2004 гг. выпуска

При отсутствии связи проверьте целостность K-Line цепи (12В на пине №16, сопротивление 2.7-3.3 кОм между контактами 7 и 15). Убедитесь, что зажигание включено, а версия ПО соответствует протоколу ЭБУ вашего авто.

Сброс сервисных интервалов адаптером

Сервисные интервалы в современных автомобилях фиксируются электронными блоками управления (ЭБУ), требующими специализированных инструментов для корректировки. Адаптер K-Line через USB-порт позволяет выполнить эту операцию самостоятельно без посещения сервисного центра, экономя время и деньги.

Процедура сброса осуществляется через диагностическое ПО (например, VCDS, ELM327-совместимые программы), которое взаимодействует с ЭБУ автомобиля через адаптер. Важно предварительно убедиться в совместимости устройства с конкретной маркой и моделью авто, а также корректности установленных драйверов.

Ключевые этапы сброса интервалов

После подключения адаптера к диагностическому разъему OBD-II и запуска софта выполните следующие действия:

1. Выберите в меню программы раздел "Сервисные функции" или "Сброс индикаций".
2. Перейдите в подраздел Обслуживание / Service Intervals.
3. Сбросьте основные параметры:
   • Пробег до следующего ТО
   • Временной интервал обслуживания
   • Индикацию масляного сервиса
4. Подтвердите изменения в ЭБУ кнопкой "Применить".

Важно! Некоторые модели авто требуют дополнительной адаптации параметров:

Марка	Особенности сброса
VW, Skoda	Сброс счетчика дней через меню "17-Instruments"
BMW, Mini	Корректировка значений пробега в километрах
Mercedes	Обязательная синхронизация с датчиком качества масла

После завершения процедуры перезагрузите бортовой компьютер (снятие клеммы АКБ на 5 минут). Убедитесь, что сервисные предупреждения на панели приборов погасли, а новые интервалы отображаются корректно.

Адаптация дроссельной заслонки по K-Line

Процедура адаптации дроссельной заслонки критична для стабильной работы двигателя, особенно после замены компонента или сбоя ЭБУ. Она калибрует нулевое положение и диапазон хода заслонки, обеспечивая точное соответствие между механическим углом открытия и электронными сигналами.

K-Line адаптер USB позволяет выполнить эту операцию без дорогостоящего оборудования. Подключившись к диагностическому разъему OBD-II, вы через специализированное ПО (например, VCDS, ELM327-совместимые программы) инициируете процедуру обучения, которую ЭБУ выполнит автоматически при соблюдении условий.

Ключевые этапы адаптации

Для успешной калибровки соблюдайте строгий алгоритм:

1. Подготовка авто: Двигатель прогрет до рабочей температуры (80-95°C), зажигание включено, но мотор не запущен.
2. Активация режима: Через софт выберите в меню ЭБУ двигателя функцию "Базовые установки" или "Адаптация дросселя".
3. Автоматическая калибровка: Подтвердите запуск процедуры. Блок управления самостоятельно переместит заслонку в крайние положения, сохранив параметры.
4. Проверка ошибок: После завершения (15-30 сек) отсканируйте память ЭБУ на наличие кодов неисправностей.

Типичные проблемы при адаптации:

• Срабатывание педали газа во время процедуры
• Низкое напряжение АКБ (< 12.5V)
• Механические повреждения заслонки или троса
• Неисправность датчика положения (TPS)

Признак успеха	Ошибка выполнения
Плавный холостой ход	Плавающие обороты
Отсутствие кода P0120-P0223	Загорание CHECK ENGINE
Мгновенный отклик на педаль	Задержки при разгоне

При неудаче повторите процесс 2-3 раза, предварительно проверив соединения K-Line и отключив энергопотребители (фары, климат-контроль). Если ошибки сохраняются – требуется диагностика датчиков и проводки.

Программирование иммобилайзеров K-Line

Программирование иммобилайзеров через K-Line адаптер требует понимания протокола ISO 9141-2, который использует однопроводную шину для двусторонней связи между ЭБУ и диагностическим оборудованием. Адаптер преобразует USB-сигналы в K-Line импульсы с корректными уровнями напряжения (0V/12V), обеспечивая физическую совместимость с разъёмом OBD-II автомобиля.

Для работы с иммобилайзерами применяются специализированные программы (например, VAG-K+CAN Commander, PCFlash, Immobilizer Scanner), требующие ручной настройки параметров связи: скорость передачи данных (обычно 10400 baud), тайминги ответа ECU, тип протокола (5-baud init). Критична точная эмуляция процедуры инициализации – адаптер должен корректно передавать низкоскоростной запрос синхронизации перед основным обменом данными.

Ключевые этапы программирования

• Идентификация блока: Чтение VIN, номера иммобилайзера и совместимых ключей через команды режима диагностики (например, KWP2000)
• Регистрация ключей: Последовательная запись ID транспондеров в EEPROM модуля с верификацией через seed/key алгоритм
• Адаптация компонентов: Синхронизация иммобилайзера с ЭБУ двигателя путём обмена криптокодами
• Сброс ошибок: Удаление кодов неисправностей (DTC) после процедур программирования

Тип операции	Риски	Меры предосторожности
Добавление ключей	Стирание всех записей при ошибке	Резервное копирование дампа EEPROM
Обучение иммобилайзера	Рассинхронизация с ЭБУ	Использование стабилизированного питания 13.5V

При работе с устаревшими системами (VW Golf IV, Audi A3 8L) учитывайте особенности 3-байтовых паролей и необходимость эмуции логина "дилера". Для автомобилей с "привязанными" ЭБУ (Renault Laguna II, Peugeot 307) требуется одновременное программирование блока управления двигателем через отдельный K-Line канал.

Особенности подключения к автомобилям VAG

Для диагностики автомобилей Volkswagen, Audi, Skoda и SEAT (группа VAG) через K-Line адаптер USB требуется физическое соединение с 16-контактным OBD-II разъёмом, расположенным обычно в районе рулевой колонки или под центральной консолью. Важно убедиться, что зажигание включено (положение "ON"), но двигатель не запущен, если иное не указано в инструкции к ПО.

Адаптер должен поддерживать протокол KWP1281 или KWP2000, характерный для большинства моделей VAG до ~2008 года выпуска. Совместимость зависит от года производства: для машин до ~2004 года обычно достаточно классического K-Line, тогда как более новые могут требовать поддержки CAN-шины (ISO 15765) или мультиплексированных линий (K+L-Line).

Ключевые требования и этапы

Критичные нюансы подключения:

• Используйте только адаптеры с чипами FTDI/ELM327, совместимыми со стандартом ISO 9141-2 (дешёвые китайские аналоги часто не работают корректно)
• Для старых моделей (например, Golf IV, Passat B5) может потребоваться ручной ввод логина и кодировки блока в диагностической программе (VCDS, VAG-COM)
• При подключении к иммобилайзеру или ЭБУ двигателя необходимо вводить PIN-код из документации автомобиля

Тип диагностики	Особенности
Чтение ошибок	Требует стабильного напряжения в бортовой сети (рекомендуется подключить зарядное устройство)
Адаптация узлов	Обязательно отключение всех потребителей энергии (кондиционер, фары, аудиосистема)
Модели с CAN-шиной (после 2008 г.)	Требуется переход на CAN-совместимые адаптеры (например, HEX-V2)

Типичные проблемы: сбои связи часто возникают из-за неправильной скорости передачи данных (baud rate). Для VAG стандартными являются 9600 или 10400 bps. Если адаптер не определяется, проверьте драйверы FTDI и отсутствие конфликта COM-портов в Диспетчере устройств Windows.

Диагностика российских авто через K-Line

Адаптер K-Line USB позволяет быстро подключиться к электронным блокам управления (ЭБУ) большинства российских автомобилей, выпущенных до 2010 года. Это универсальное решение для считывания ошибок, мониторинга параметров двигателя и корректировки настроек без профессионального оборудования.

Для успешной диагностики требуется специализированное ПО (например, OpenDiag, DST-2M Tester или SMS-Diagnostic), совместимое с протоколом KWP2000. Важно выбрать адаптер с поддержкой скорости 10400 baud – стандарта для отечественных марок типа ВАЗ, ГАЗ, УАЗ и Лада.

Ключевые этапы диагностики:

1. Подключите адаптер к диагностическому разъёму авто (обычно расположен под рулевой колонкой)
2. Установите драйверы адаптера и запустите ПО диагностики
3. Выберите в программе модель авто и тип ЭБУ (Январь, Bosch M7.9.7 и т.д.)
4. Считайте коды ошибок или проведите тест датчиков в реальном времени

Преимущества K-Line для российских авто:

• Совместимость с 90% бензиновых ЭБУ до евро-4
• Возможность адаптации дроссельных заслонок и РХХ
• Сброс сервисного интервала и иммобилайзерных ошибок

Типичные проблемы	Решение через K-Line
Ошибки датчика кислорода	Анализ лямбда-коррекции в реальном времени
Сбои РХХ	Калибровка холостого хода
Ошибки CAN-шины	Проверка связи между модулями

При работе с современными моделями (после 2015 г.) возможны ограничения из-за перехода производителей на CAN-протокол. Однако для классических систем вроде Bosch MP7.0 или Январь 7.2 K-Line остаётся оптимальным выбором благодаря стабильности соединения и низкой стоимости адаптеров.

Совместное использование с мультимарочными сканерами

K-line адаптер USB обеспечивает физическое соединение между диагностическим разъёмом автомобиля и мультимарочным сканером, выступая мостом для передачи данных по протоколам ISO 9141-2 и KWP2000. Это позволяет сканирующему оборудованию корректно интерпретировать сигналы ЭБУ независимо от марки авто.

При подключении адаптера к ПО сканера важно проверить совместимость драйверов и выбрать правильный тип интерфейса в настройках софта. Большинство современных мультибрендовых решений автоматически распознают адаптер после установки драйверов, упрощая первичную настройку.

Ключевые аспекты интеграции

• Автоматическое определение протокола: Сканеры самостоятельно выбирают подходящий стандарт связи (KWP/ISO) через адаптер
• Универсальность подключения: Один адаптер работает с разными программами диагностики (Launch X431, Delphi DS, Scanmatik)
• Важно: Для стабильной связи проверяйте соответствие скорости передачи данных (бодрейт) в ПО сканера и настройках адаптера

Преимущество	Практическое применение
Отсутствие конфликтов ПО	Одновременная работа нескольких диагностических программ с одним адаптером
Низкая задержка сигнала	Реальное время отображения параметров (обороты, температура, напряжение)

1. Подключите адаптер к OBD-II разъёму автомобиля при выключенном зажигании
2. Запустите диагностическое ПО и дождитесь инициализации соединения
3. Выполните ручной выбор протокола при автоматическом распознавании

Эмуляция K-Line протокола в виртуальной среде

Эмуляция K-Line в виртуальных средах позволяет тестировать и отлаживать диагностические алгоритмы без физического подключения к ЭБУ автомобиля. Это достигается путём создания программной модели шины K-Line, имитирующей поведение реальных устройств и протоколов обмена данными.

Использование виртуальных адаптеров K-Line существенно ускоряет разработку ПО для диагностического оборудования, поскольку исключает необходимость постоянного доступа к автомобилю. Тестирование сценариев чтения ошибок, параметров двигателя или управления исполнительными механизмами проводится в контролируемых условиях с возможностью симуляции нестандартных ситуаций.

Ключевые компоненты эмуляции

Для организации виртуальной среды K-Line требуются:

• Виртуальный COM-порт – создаётся средствами ОС или специализированным ПО (например, com0com)
• Эмулятор терминала – программа, имитирующая ответы ЭБУ на диагностические запросы (KWP2000, ISO9141)
• Программный K-Line адаптер – драйвер, преобразующий сигналы виртуального COM-порта в логику протокола
• Система логирования – для записи и анализа виртуального трафика

Типичные сценарии применения включают:

1. Валидацию диагностического ПО до выпуска на рынок
2. Обучение специалистов без риска повреждения ЭБУ
3. Воспроизведение редких ошибок через инъекцию сбоев в виртуальную шину

Преимущество	Практическое применение
Безопасность тестирования	Симуляция коротких замыканий и обрывов линии без риска
Повторяемость условий	Фиксация конкретных состояний ЭБУ для отладки
Масштабирование	Параллельная работа с десятками виртуальных адаптеров

Важно: эмуляция не заменяет финальное тестирование на реальном оборудовании, но сокращает до 80% циклов разработки. Для корректной работы необходимо точное соответствие временных параметров протокола (таймингов baud rate).

Ошибка "No Communication" при подключении K-line адаптера USB

Ошибка "No Communication" сигнализирует о нарушении обмена данными между диагностическим ПО, адаптером и ЭБУ автомобиля. Это распространённая проблема, препятствующая считыванию параметров или кодов неисправностей.

Возникает при некорректной физической связи, неподходящем ПО или конфликте настроек. Требует последовательной проверки всех компонентов цепи для локализации источника сбоя.

Основные причины и методы устранения

• Проблемы с подключением адаптера:
  • Проверьте надёжность контакта в диагностическом разъёме OBD-II (16-pin) – возможны загрязнения или повреждения.
  • Убедитесь в целостности USB-кабеля и отсутствии перегибов.
  • Подключите адаптер напрямую в USB-порт компьютера (без хабов/удлинителей).
• Драйверы адаптера:
  • Установите корректные драйверы с диска или сайта производителя (например, CH340/CP2102 для распространённых чипов).
  • Проверьте статус устройства в "Диспетчере устройств" Windows (вкладка "Порты (COM и LPT)").
  • Переустановите драйвер при наличии восклицательного знака или ошибки.
• Настройки ПО:
  • Выберите правильный тип адаптера (K-line, ISO 9141-2) в настройках диагностической программы.
  • Укажите точный COM-порт, назначенный адаптеру в системе (см. в Диспетчере устройств).
  • Попробуйте снизить скорость соединения (Baud Rate) в ПО (9600, 10400 bps).
• Питание и автомобиль:
  • Включите зажигание (без запуска двигателя), если этого требует протокол диагностики.
  • Убедитесь в наличии +12V на контакте 16 разъёма OBD-II (питание адаптера).
  • Проверьте предохранители, связанные с диагностическим разъёмом или ЭБУ.

Симптом	Возможная причина	Действие
Адаптер не определяется в Диспетчере устройств	Неисправный USB-порт/кабель, отсутствие драйвера	Проверить на другом USB, установить драйвер
Адаптер виден, но данные не передаются	Неправильный COM-порт в ПО, низкое напряжение в OBD-II	Сверить порт, замерить напряжение на пине 16
Связь пропадает при запуске двигателя	Помехи от генератора, плохая "масса"	Проверить заземление кузова, целостность экрана кабеля

Важно: Убедитесь, что диагностируемый автомобиль поддерживает протокол K-line (актуально для машин до ~2008 года выпуска). На современных авто часто используется CAN-шина, требующая другого типа адаптера.

Проверка питания адаптера от USB порта

Стабильная работа K-line адаптера напрямую зависит от качества электропитания через USB-порт. Недостаточное напряжение или ток приводят к сбоям связи, ошибкам диагностики или полной неработоспособности устройства.

Используйте мультиметр для измерения выходных параметров USB-порта при подключенном адаптере. Напряжение должно находиться в диапазоне 4.75–5.25V, а ток – соответствовать требованиям адаптера (обычно 500mA для USB 2.0, 900mA для USB 3.0).

Методы диагностики проблем с питанием

При возникновении неполадок выполните следующие действия:

1. Проверьте порт USB
   • Подключите другое устройство (флешку, мышь)
   • Используйте задние порты ПК (имеют лучшую стабилизацию)
2. Протестируйте кабель
   • Замените кабель на короткий и качественный (до 1.5 м)
   • Исключите использование удлинителей
3. Контроль индикации
   • Убедитесь в активности светодиода адаптера (если предусмотрен)
   • Отсутствие свечения – явный признак проблем с питанием

Критические параметры USB-портов

Тип порта	Напряжение (V)	Максимальный ток (mA)
USB 2.0	5 ± 0.25	500
USB 3.0/3.1	5 ± 0.25	900
USB-C PD	5 (базовое)	3000+

При несоответствии параметров используйте активный USB-хаб с внешним питанием. Избегайте подключения через ноутбук на батарее – при разряде аккумулятора напряжение часто падает ниже допустимого уровня.

Влияние длины кабеля на стабильность связи

Длина USB-кабеля при подключении K-line адаптера напрямую влияет на качество и надежность диагностической связи. С увеличением расстояния между ЭБУ автомобиля и компьютером неизбежно возрастают электрические потери сигнала и его подверженность внешним помехам. Это особенно критично для K-line интерфейса, работающего на относительно низких скоростях (часто 10400 bps), где целостность сигнала легко нарушается.

Физические ограничения обусловлены сопротивлением проводников, паразитной емкостью и индуктивностью кабеля. Длинные провода действуют как антенна, улавливая электромагнитные наводки от систем зажигания, генератора или других источников. Это вызывает искажение прямоугольных импульсов K-line сигнала, ведущее к ошибкам CRC, "зависаниям" сеанса диагностики или полной потере соединения.

Практические ограничения и решения

Для стабильной работы рекомендуется придерживаться следующих правил:

• Оптимальная длина: не более 3 метров – обеспечивает минимальные потери сигнала.
• Максимальная длина: до 5 метров – допустима только при использовании экранированного кабеля с ферритовыми кольцами.
• Критическая длина: свыше 5 метров – высокий риск нестабильности даже с экранированием.

Если требуется удлинение, применяйте:

1. Активные USB-повторители (хабы с внешним питанием) – компенсируют затухание сигнала.
2. Экранированные кабели с плотной оплеткой и ферритовыми фильтрами на концах.
3. Изоляцию от источников помех – прокладывайте кабель вдали от высоковольтных проводов, блока управления двигателем.

Длина кабеля	Риски	Рекомендации
≤ 3 м	Минимальные	Подходит стандартный кабель
3–5 м	Периодические сбои связи	Обязательно экранирование + ферриты
> 5 м	Частые обрывы, ошибки данных	Требуется активный репитер или отказ от удлинения

Проверяйте целостность контактов и отсутствие перегибов – повреждения усугубляют проблемы длинных кабелей. При нестабильной связи временно подключите адаптер напрямую к ПК (без удлинителей) для диагностики причины.

Использование диагностического разветвителя

При работе с K-line адаптером USB часто возникает необходимость одновременного подключения диагностического оборудования и других устройств к разъему OBD-II автомобиля. Например, при программировании ключей или работе с иммобилайзером требуется параллельное соединение сканера и эмулятора. В таких ситуациях прямое разделение контактов невозможно без риска повреждения оборудования.

Диагностический разветвитель решает эту проблему, предоставляя физическое разделение сигнальных линий через дублированный разъем. Это пассивное устройство обеспечивает корректную передачу данных по K-line и другим шинам, исключая конфликты между подключенными приборами. Качественный разветвитель сохраняет целостность сигнала и синхронизацию протоколов.

Ключевые аспекты применения

Эффективное использование разветвителя требует соблюдения важных правил:

• Порядок подключения – сначала соедините разветвитель с автомобилем, затем подключайте оборудование к свободным портам
• Совместимость протоколов – убедитесь, что все устройства работают с одинаковыми стандартами (KWP2000, ISO9141)
• Длина кабеля – используйте короткие патч-корды (не более 30 см) для минимизации помех

Типовые сценарии использования разветвителя:

Задача	Оборудование	Преимущество
Адаптация иммобилайзера	Сканер + программатор ключей	Параллельная передача данных без переподключений
Диагностика CAN-шины	Два мультимарочных сканера	Сравнение показаний в реальном времени
Чтение ошибок ЭБУ	Адаптер K-line + осциллограф	Контроль качества сигнала на линии

При выборе разветвителя обращайте внимание на распайку контактов – она должна полностью соответствовать OBD-II спецификации. Дешевые аналоги часто экономят на экранировании, что приводит к искажению сигналов K-line. Для критичных задач рекомендуются модели с ферритовыми фильтрами на кабелях.

Мониторинг параметров в реальном времени

Адаптер K-Line USB обеспечивает мгновенное считывание данных с ЭБУ автомобиля, преобразуя диагностическую информацию в цифровой формат для передачи на ПК или ноутбук. Это позволяет отслеживать ключевые параметры работы двигателя, системы впрыска и других узлов без задержек, что критично для оперативной диагностики скрытых неисправностей или тонкой настройки характеристик.

Современное ПО (например, KWP-D, ScanMaster) визуализирует потоки данных в виде графиков, цифровых индикаторов и цветовых маркеров, отражающих отклонения от нормы. Пользователь наблюдает в реальном времени изменения оборотов, температуры ОЖ, напряжения датчиков, положения дроссельной заслонки и 20+ других параметров, при этом адаптер корректно интерпретирует аналоговые сигналы K-Line даже на старых авто (Евро-2/3).

Ключевые возможности при работе с ПО

• Графическое отображение трендов: ускорение/замедление реакции датчиков, анализ пиковых значений
• Звуковые оповещения при выходе параметров за установленные пределы (например, перегрев >105°C)
• Совместная запись данных с видеорегистратора для синхронизации показателей с дорожной ситуацией

Контролируемый параметр	Тип данных	Частота обновления
Обороты двигателя (RPM)	Цифровой	100-200 мс
Напряжение лямбда-зонда	Аналоговый (0.1-0.9V)	50-100 мс
Температура впускного воздуха	Цифровой	500 мс
Угол опережения зажигания	Цифровой	100 мс

Важно: Для стабильного мониторинга избегайте USB-хабов – подключайте адаптер напрямую к порту ПК. При обрывах связи проверьте целостность K-Line провода в диагностическом разъёме и отсутствие коррозии на контактах.

Запись логов данных через K-Line

Запись логов через K-Line адаптер позволяет фиксировать параметры работы электронных систем автомобиля в реальном времени. Для этого используется специализированное ПО, взаимодействующее с контроллерами ЭБУ через протокол KWP2000 или аналогичные.

Адаптер преобразует цифровые сигналы ПК в аналоговые импульсы K-Line и обеспечивает гальваническую развязку, предотвращая повреждение портов. Частота записи зависит от скорости передачи (обычно 10400 baud) и количества одновременно считываемых параметров.

Типы записываемых данных

• Обороты двигателя (RPM) и положение дроссельной заслонки
• Температуры охлаждающей жидкости и впускного воздуха
• Коррекции топливоподачи (Long Term Fuel Trim)
• Ошибки ECU (DTC) и статус диагностических систем

Ключевые этапы настройки:

1. Подключение адаптера к диагностическому разъёму OBD-II (пин 7)
2. Выбор в ПО параметров для мониторинга (PID)
3. Настройка частоты опроса (sampling rate)
4. Активация записи в файл (обычно CSV или бинарный формат)

Параметр	Частота записи	Точность
Стандартные PID	3-5 значений/сек	±0.5%
Расширенные параметры	1-2 значения/сек	±2%

Важно: При длительной записи проверяйте стабильность соединения – обрыв K-Line приводит к потере данных. Для анализа логов используйте инструменты визуализации (графики, карты).

Обновление ПО контроллеров через K-line адаптер

Прошивка электронных блоков управления (ЭБУ) автомобиля через K-line адаптер обеспечивает поддержку актуальных версий программного обеспечения и исправление заводских ошибок. Данная процедура критически важна для устранения сбоев в работе двигателя, трансмиссии или бортовых систем, которые невозможно решить стандартной диагностикой. Адаптер создает стабильный физический канал между компьютером и контроллером, позволяя передавать обновленные микропрограммы напрямую в память устройства.

Современные K-line решения с USB-интерфейсом поддерживают высокоскоростную передачу данных до 115200 бод, что сокращает время прошивки даже для крупных файлов. Встроенная гальваническая развязка защищает порты ПК и автомобильную сеть от скачков напряжения во время процесса. Для работы достаточно установки специализированного ПО (например, WinOLS, PCMFlash), драйверов адаптера и корректного подбора протокола связи, соответствующего модели ЭБУ.

Ключевые этапы обновления

1. Подготовка ПО: загрузка корректной версии прошивки и конфигурационных файлов для целевого контроллера
2. Соединение оборудования: подключение адаптера к диагностическому разъему OBD-II и USB-порту ПК
3. Идентификация ЭБУ: автоматическое определение типа контроллера программным обеспечением
4. Чтение текущей прошивки: создание резервной копии заводских данных перед модификацией
5. Запись обновления: передача новой прошивки с верификацией контрольных сумм

Важно: При сбое электропитания или разрыве связи во время записи возможна полная неработоспособность ЭБУ. Используйте ИБП для компьютера и не допускайте отключения адаптера.

Параметр	Требование
Совместимость ПО	Поддержка KWP2000/ISO9141 протоколов
Напряжение бортовой сети	Не менее 12.5В (рекомендуется подключение зарядного устройства)
Проверка результата	Обязательная диагностика ошибок и тестовый запуск систем

Преимущества K-line адаптеров для перепрошивки включают совместимость с устаревшими моделями авто (1990-2010 гг.), низкую стоимость оборудования и возможность работы без CAN-интерфейса. Для современных авто с защищенными ЭБУ может потребоваться снятие контроллера и подключение напрямую к разъему программатора.

Особенности работы с дизельными двигателями

Диагностика дизельных силовых агрегатов через K-Line адаптер требует учета специфики их электронных систем управления. В отличие от бензиновых моторов, здесь критически важна точная работа с топливной аппаратурой высокого давления (Common Rail, насос-форсунки) и системами рециркуляции выхлопных газов. Адаптер должен корректно интерпретировать параметры, связанные с давлением в топливной рампе, углом опережения впрыска и работой турбокомпрессора.

Ключевое значение имеет поддержка адаптером специализированных протоколов, таких как KWP2000 (ISO 14230), которые активно используются в дизельных ECU производителей Bosch, Delphi или Denso. Отсутствие совместимости с этими протоколами сделает невозможным чтение ошибок или адаптацию компонентов. Также необходимо убедиться, что ПО на компьютере распознает дизельные коды неисправностей (например, связанные с сажевым фильтром DPF или системой AdBlue).

Технические нюансы подключения

При работе с грузовым транспортом или некоторыми внедорожниками учитывайте:

• Напряжение бортовой сети: Многие тяжелые дизели используют 24В, тогда как стандартные адаптеры рассчитаны на 12В. Требуется либо специализированный адаптер, либо конвертер напряжения.
• Тип разъема: Помимо стандартного OBD-II, встречаются устаревшие диагностические колодки (например, круглые 8-контактные у BMW или Mercedes).
• Фильтрация помех: Высокий уровень электромагнитных помех от ТНВД требует качественного экранирования кабеля адаптера.

Типичные операции, выполняемые через K-Line на дизелях:

1. Сброс интервала обслуживания сажевого фильтра (DPF)
2. Калибровка клапана EGR после чистки
3. Адаптация форсунок после замены
4. Активация теста системы впрыска для поиска утечек

Параметр	Особенность диагностики
Регенерация DPF	Требует принудительной активации через адаптер при неполных циклах движения
Датчики давления	Частые ошибки из-за загрязнения сажей (P0100-P0103, P0190-P0194)
Турбокомпрессор	Контроль положения актуатора VGT и давления наддува в реальном времени

Важно: После замены компонентов (например, топливного насоса) часто требуется прописать их ID в ECU через адаптер. Без этой процедуры двигатель может работать в аварийном режиме.

Ограничения K-Line в современных авто

Главным недостатком K-Line в современных автомобилях является катастрофически низкая скорость передачи данных. Пропускная способность в 10.4 кбит/с, приемлемая для простых систем 90-х годов, совершенно неадекватна для обработки огромных массивов информации от десятков датчиков, сложных ЭБУ и мультимедийных комплексов. Это создает "бутылочное горлышко" при диагностике, особенно при работе с блоками управления двигателем или АКПП, где требуется анализ параметров в реальном времени.

Однопроводная реализация K-Line делает интерфейс крайне уязвимым к электромагнитным помехам от систем зажигания, генератора и мощного электрооборудования. В современных авто с их плотной компоновкой электронных компонентов это приводит к сбоям связи, ошибкам CRC и необходимости многократных повторений запросов. Дополнительное ограничение – невозможность одновременного обмена данными с несколькими блоками управления из-за отсутствия мультимастерной архитектуры.

Ключевые технологические ограничения

• Отсутствие поддержки производителей: Ведущие автоконцерны полностью перешли на CAN, FlexRay и Ethernet, исключая K-Line из новых моделей
• Несовместимость с системами безопасности: Невозможность работы с ABS, ESP и подушками безопасности из-за жестких требований к скорости реакции
• Ограниченный функционал диагностики: Поддержка лишь базовых команд OBD-II, без доступа к производительским параметрам и калибровкам
• Проблемы с питанием: Нестабильная работа при напряжении бортовой сети ниже 10В или в "спящих" режимах ЭБУ

Параметр	K-Line	Требования современных систем
Скорость передачи	10.4 кбит/с	500 кбит/с - 1 Мбит/с (CAN), 10 Мбит/с (Ethernet)
Одновременные подключения	1 блок управления	До 15+ блоков с параллельным доступом
Глубина диагностики	Базовые параметры OBD-II	Кастомизированные параметры, калибровки, прошивки

Комбинированные адаптеры K-Line + CAN

Универсальные комбинированные адаптеры K-Line + CAN решают проблему совместимости с различными поколениями автомобильной электроники. Они поддерживают оба протокола диагностики в одном компактном устройстве, что исключает необходимость приобретения отдельных модулей для старых (K-Line) и современных (CAN) транспортных средств.

Такие адаптеры автоматически определяют тип шины данных при подключении к ЭБУ, обеспечивая корректную работу с ПО для диагностики. Встроенная защита от переполюсовки и короткого замыкания предотвращает повреждение как устройства, так и бортовой сети автомобиля при ошибках монтажа.

Ключевые особенности

• Двухканальная архитектура: Параллельная обработка сигналов K-Line (ISO 9141-2) и CAN (ISO 15765-4)
• Скорость передачи: До 1 Мбит/с для CAN, 10400 бод для K-Line
• Plug-and-play: Работа через драйверы FTDI без ручной настройки параметров
• Гальваническая развязка: Защита портов ПК от скачков напряжения

Тип авто	Поддерживаемые протоколы
Евро-2/Евро-3 (2000-2007)	K-Line, PWM, VPW
Евро-4/Евро-5 (2008-2016)	CAN 11-bit (500K), CAN 29-bit
Евро-6+ (2017-н.в.)	CAN FD, DoIP* (через доп. конвертеры)

*Адаптеры премиум-класса поддерживают обновление прошивки для совместимости с новыми стандартами через USB-DFU режим. Корпус из термостойкого АБС-пластика гарантирует стабильность работы в диапазоне -40°C до +85°C.

Пайка качественного разъема OBD-II

Качество соединения контактов разъема OBD-II напрямую влияет на стабильность работы K-line адаптера. Используйте 16-пиновый разъем типа "мама" с позолоченными контактами – они устойчивы к окислению и обеспечивают низкое переходное сопротивление. Тщательно зачистите изоляцию на 3-5 мм, избегая повреждения медных жил проводов.

Применяйте свинцово-содержащий припой (например, POS-61) и флюс на канифольной основе – это гарантирует надежную адгезию и отсутствие "холодных" паек. Прогревайте место соединения паяльником мощностью 25-40 Вт не дольше 3 секунд, чтобы не расплавить пластиковый корпус разъема. Обязательно проверяйте отсутствие перемычек между соседними контактами после пайки.

Критические контакты для K-line

Фокус на двух ключевых пинах:

• Pin 7 (K-line): Основной канал передачи данных. Подключите к центральному проводнику экранированного кабеля адаптера.
• Pin 4 (Земля) и Pin 5 (Signal Ground): Объедините и подключите к экрану кабеля. Это подавляет помехи.

Изолируйте соединения термоусадкой или кембриком. Для проверки:

1. Прозвоните мультиметром контакты на обрыв
2. Проверьте отсутствие КЗ между Pin 7 и соседними пинами
3. Подключите адаптер к диагностическому разъему автомобиля до фиксации

Типичные ошибки при пайке:

Ошибка	Последствие	Решение
Перегрев контакта	Деформация посадочного гнезда	Использовать термофен для предварительного прогрева
Кислотный флюс	Коррозия соединения	Тщательно удалять остатки флюса изопропиловым спиртом
Тонкий припой	Хрупкое соединение	Применять припой диаметром 0.8-1 мм

Важно: Фиксируйте кабель возле разъема кабельной стяжкой – это предотвратит перелом проводов при механических нагрузках. Дополнительная экранировка фольгой с дренажным проводом снизит влияние электромагнитных помех в моторном отсеке.

Экранирование проводов для помехозащищенности

Эффективное экранирование проводов критически важно для защиты сигналов K-Line от электромагнитных помех (EMI) и радиочастотных наводок (RFI), особенно при использовании USB-адаптеров в автомобильной среде. Без надлежащей защиты паразитные сигналы от системы зажигания, генератора или других электронных модулей могут искажать передачу диагностических данных, вызывая сбои связи или ошибки интерпретации кодов.

Основой помехозащищенности служит применение экранированного кабеля с медной оплеткой или фольгированным слоем, окружающим сигнальные жилы. Этот экран выполняет роль барьера: он поглощает внешние электромагнитные поля и отводит индуцированные токи на "землю", предотвращая их проникновение к центральному проводнику. Для K-Line адаптеров рекомендуется кабель с экраном覆盖率 не менее 85%.

Ключевые принципы реализации

При сборке или выборе адаптера соблюдайте следующие требования:

• Заземление экрана в одной точке: подключите экранирующую оплетку к контакту GND разъема OBD-II или к "массе" USB-адаптера, избегая создания контуров заземления.
• Целостность покрытия: исключите повреждения экрана по всей длине кабеля, используйте термоусадочные трубки или обжимные гильзы для фиксации оплетки в местах соединений.
• Длина кабеля: минимизируйте длину провода K-Line (оптимально <1.5 м), так как с ее ростом увеличивается чувствительность к помехам.

Дополнительные меры включают:

1. Использование витых пар для сигнальных линий – взаимное скручивание проводов компенсирует наводки.
2. Применение ферритовых колец возле разъемов для подавления ВЧ-составляющих помех.
3. Проверку отсутствия перегибов или близости кабеля к источникам помех (катушкам зажигания, блокам управления).

Тип помехи	Источник	Способ подавления
Импульсные скачки	Система зажигания, реле	Двухслойный экран (фольга + оплетка)
ВЧ-шум	Генератор, CAN-шина	Ферритовые фильтры, равномерная скрутка проводов
Перекрестные наводки	Соседние кабели	Физическое разделение линий, экран с заземлением

Пренебрежение экранированием приводит к нестабильной работе адаптера: обрывам связи при повышении оборотов двигателя, ложным ошибкам в диагностических протоколах или полному отказу синхронизации с ЭБУ. Качественная реализация экрана гарантирует целостность данных даже в условиях сильных помех, характерных для современных автомобилей.

Сравнение оригинальных и китайских адаптеров

Оригинальные адаптеры производятся авторизованными компаниями, строго соблюдающими протоколы K-Line и спецификации производителей авто. Они проходят сертификацию, гарантируя корректную работу с диагностическим ПО и ЭБУ транспортных средств. Совместимость подтверждена для конкретных марок и моделей, что исключает риски повреждения электроники.

Китайские аналоги существенно дешевле, но используют упрощённые схемотехнические решения и компоненты низкого ценового сегмента. Протокольная реализация часто содержит ошибки или неполные реализации функций. Совместимость заявлена для широкого спектра авто, но реальная поддержка ограничена популярными моделями и базовыми диагностическими операциями.

Ключевые отличия

Критерий	Оригинальные адаптеры	Китайские адаптеры
Цена	Высокая (от 50$)	Низкая (5-15$)
Качество компонентов	Сертифицированные чипы, защита от перегрузок	Бюджетные компоненты, риски перегрева
Совместимость	Гарантирована для заявленных авто	Ограниченная, возможны сбои с новыми ЭБУ
Функционал	Полная поддержка протокола, чтение ошибок, кодирование	Частичная реализация, часто только чтение данных
Надёжность	Стабильная работа в экстремальных условиях	Сбои при длительном использовании
Поддержка ПО	Официальные драйверы и обновления	Устаревшие драйверы, отсутствие апдейтов

Риски китайских решений: Высокая вероятность повреждения при скачках напряжения, некорректная интерпретация данных ЭБУ, блокировка диагностических функций производителем. Для профессиональной диагностики и работы с критичными системами (двигатель, ABS) рекомендуются оригинальные устройства.

Преимущество бюджетных адаптеров – возможность быстрой проверки основных параметров без финансовых затрат. Однако для сложных задач, прошивки или глубокой диагностики они непригодны.

Горячее подключение K-Line адаптера: риски

Горячее подключение адаптера к диагностическому разъёму при работающем двигателе или включенном зажигании создаёт кратковременные скачки напряжения в бортовой сети. Эти импульсы способны повредить как чувствительную электронику автомобиля (ЭБУ, датчики), так и сам адаптер. Особенно высок риск в современных авто со сложной CAN-шиной.

В момент соединения контактов возникает неконтролируемая коммутационная дуга и перепад тока. Даже качественные адаптеры с защитными цепями не гарантируют абсолютной безопасности при таком подключении. Повреждения могут носить мгновенный характер (выход из строя микросхем) или проявляться позже в виде сбоев работы систем.

Основные опасности и последствия

Ключевые риски при нарушении правил подключения:

• Повреждение ЭБУ двигателя: Скачки напряжения способны "сжечь" входные порты контроллера, отвечающие за диагностику.
• Коррупция данных: Помехи во время подключения могут исказить текущие параметры в памяти ЭБУ или вызвать сброс адаптаций.
• Выход из строя адаптера: Перегрузка по напряжению или току разрушает элементы платы преобразователя (особенно уязвимы дешёвые модели).
• Ошибки на приборной панели: Ложные срабатывания защиты приведут к появлению error-ламп и неисправностей в других системах (ABS, SRS).

Важно: Всегда отключайте зажигание и выжидайте 10-15 секунд перед соединением адаптера с разъёмом OBD-II. Это позволяет системам автомобиля завершить текущие процессы и минимизирует риски.

Организация рабочего места автоэлектрика

Эффективная работа с диагностическим оборудованием, включая K-Line адаптер USB, требует продуманной эргономики и безопасности. Центральное место занимает устойчивый стол с антистатическим покрытием, где размещаются ноутбук с диагностическим ПО, мультиметр, осциллограф и адаптеры. Обязательно наличие нескольких розеток с заземлением и ИБП для защиты техники от скачков напряжения.

Кабели (USB, диагностические разъёмы, зарядные устройства) организуются с помощью стяжек или кабельных каналов во избежание перепутывания и повреждения. K-Line адаптер фиксируется в легкодоступной зоне стола, подключенный к ПК через короткий качественный USB-кабель для минимизации помех. Под рукой держится набор переходников OBD-II под разные марки авто.

Ключевые элементы оснащения

• Диагностическая зона: Ноутбук с предустановленным ПО (например, VCDS, Delphi), K-Line адаптер USB, сканер OBD-II, автономный источник питания для адаптеров.
• Инструментарий: Цифровой мультиметр, пинцеты, кусачки, набор отверток с изолированными ручками, лупа или USB-микроскоп для осмотра микросхем.
• Безопасность: Огнетушитель класса С, вентиляция для отвода паров, диэлектрический коврик, защитные очки.

Зона хранения	Контроль порядка	Дополнительно
Подписанные контейнеры для мелких деталей (реле, предохранители)	Ежедневная проверка целостности кабелей адаптера	Бесперебойник для ноутбука
Кронштейн для фиксации ноутбука	Чистка разъёмов адаптера после работы	Маркировка диагностических кабелей

Освещение комбинируется: верхний свет + настольная лампа с регулируемым кронштейном. Важно исключить блики на экране ноутбука. Для документации используйте настенные полки или цифровые носители, чтобы избежать захламления стола.

1. Подключите K-Line адаптер к ПК до запуска диагностической программы.
2. Разместите автомобиль в пределах досягаемости кабеля (макс. 1.5 м) без натяжения.
3. Используйте переходники OBD-II только с фиксирующимися коннекторами.

Хранение и транспортировка USB адаптера

Правильное хранение адаптера предотвращает повреждение контактов и корпуса, продлевая срок службы устройства. Используйте оригинальную упаковку или специальный чехол для защиты от пыли, влаги и механических воздействий.

При транспортировке исключите давление на разъёмы и корпус адаптера. Отдельный карман сумки для гаджетов или жесткий контейнер надежно защитят устройство от деформации при перемещении.

Ключевые рекомендации:

• Храните адаптер в сухом месте при комнатной температуре
• Избегайте перегиба кабеля – фиксируйте его стяжкой
• Не допускайте контакта с металлическими предметами во избежание замыканий

Для организации:

Место хранения	Преимущества	Риски
Оригинальный пластиковый кейс	Максимальная защита от ударов	Занимает много места
Отдельный карман рюкзака	Быстрый доступ	Возможность повреждения острыми предметами
Чехол с мягкой подкладкой	Компактность + защита от царапин	Требует дополнительных затрат

Список источников

При подготовке материалов о K-Line адаптерах USB использовались специализированные технические ресурсы и документация, посвящённые автомобильной электронике и диагностическому оборудованию. Акцент делался на проверенные данные от производителей компонентов и разработчиков программного обеспечения.

Ниже приведены ключевые источники информации, включая спецификации интерфейсов, руководства по протоколам диагностики и технические обзоры совместимости устройств. Все материалы доступны в открытом доступе для углублённого изучения темы.

1. ISO 9141-2:1994 - международный стандарт, описывающий требования к последовательной диагностической шине для автомобилей
2. SAE J1962 - спецификация физического подключения диагностического разъёма OBD-II
3. Техническая документация FTDI на микросхемы USB-UART преобразователей (FT232RL, FT231X)
4. Руководства по разработке ELM327-совместимых устройств от ELM Electronics
5. Прикладные заметки Microchip по реализации K-Line интерфейса на микроконтроллерах PIC
6. Форум разработчиков открытого ПО для автомобильной диагностики (rusEFI, OpenDiag)
7. Сравнительные тесты адаптеров в журнале "Автоэлектроника и диагностика" (№3-4, 2023)
8. Белые книги производителей диагностического оборудования (Autel, Launch Tech)

Видео: Как работает и для чего нужен USB WI-FI адаптер, подключение и настройка модуля | #Обзор


• Свечи зажигания - типы, характеристики, отличия и выбор

• Когда менять тормозную жидкость в автомобиле?

• Уплотнитель дверей Приора - выбор и установка своими руками
