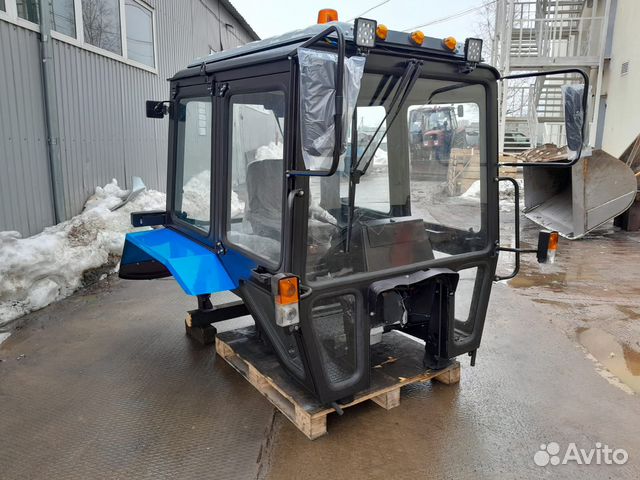

Кабина трактора МТЗ - чем она выделяется

Статья обновлена: 18.08.2025

Кабина трактора играет ключевую роль в эффективности и комфорте работы. Универсальные машины Минского тракторного завода отличаются продуманными операторскими местами, адаптированными под интенсивную эксплуатацию.

Конструкция кабин МТЗ сочетает эргономику, функциональность и безопасность. Современные модели обеспечивают операторам защиту от шума, вибраций и внешних воздействий при выполнении сельскохозяйственных, коммунальных и промышленных задач.

Анализ особенностей помогает понять преимущества техники белорусского производителя. Рассмотрим ключевые аспекты, определяющие качество работы водителя.

Конструкция каркаса безопасности: прочность материала

Каркас безопасности (ROPS) на тракторах МТЗ изготавливается из высокопрочных низколегированных сталей, обладающих повышенным пределом текучести. Это обеспечивает сохранение геометрии конструкции при критических нагрузках, например, при опрокидывании техники.

Материал проходит многоступенчатую обработку: холодную штамповку для формирования сложных профилей, сварку в среде защитных газов для исключения коррозии швов, и термоупрочнение. Контроль качества включает ультразвуковую дефектоскопию и статические испытания образцов на разрывной машине.

Ключевые характеристики материала

Основные требования к металлу каркаса включают:

Ударная вязкость – не менее 50 Дж/см² при -40°C
Толщина листа: от 5 мм в нагруженных секциях
Антикоррозионное покрытие: горячее цинкование + порошковая покраска

При проектировании применяется конечно-элементный анализ, моделирующий распределение напряжений при динамических воздействиях. Это позволяет оптимизировать массу конструкции без снижения прочностных показателей.

Параметр	Значение	Стандарт
Предел текучести	≥ 355 МПа	ISO 630-6
Относительное удлинение	22-24%	ГОСТ 1497
Твердость по Бринеллю	120-150 HB	ISO 6506

Защитная клетка проектируется как единая пространственная система, где силовые элементы дублируют функции соседних компонентов. Перемычки между стойками формируют треугольные зоны, эффективно поглощающие энергию деформации.

Система подвески кабины: виды амортизации

Подвеска кабины тракторов МТЗ предназначена для снижения вибраций и ударов, передаваемых от ходовой части на оператора. Она напрямую влияет на комфорт и безопасность водителя при работе в сложных условиях.

Конструктивно система использует различные типы демпфирующих элементов, поглощающих колебания. Основные варианты реализуются через сочетание упругих компонентов и гасителей колебаний.

Распространённые типы амортизации

Рессорная подвеска: Базируется на стальных листовых рессорах. Обеспечивает высокую надёжность при значительных нагрузках, но имеет ограниченный демпфирующий эффект.
Пневматическая подвеска: Использует воздушные баллоны (подушки). Позволяет регулировать жёсткость и поддерживать постоянный клиренс кабины. Обеспечивает наилучшую плавность хода.
Гидравлическая подвеска: Применяет масляные амортизаторы. Эффективно гасит высокочастотные вибрации, часто комбинируется с пружинами или пневмоэлементами.
Комбинированные системы: Сочетают пружины (винтовые или торсионные) с гидроамортизаторами. Оптимизируют баланс между устойчивостью кабины и плавностью хода.

Ключевым дополнением всегда выступают резинометаллические сайлент-блоки. Они устанавливаются в точках крепления подвески к раме и дополнительно изолируют высокочастотные шумы.

Тип амортизации	Ключевой элемент	Основное преимущество
Рессорная	Стальные рессоры	Прочность и долговечность
Пневматическая	Воздушные баллоны	Адаптивность и плавность
Гидравлическая	Масляные амортизаторы	Эффективное гашение вибраций
Комбинированная	Пружины + гидроамортизаторы	Сбалансированные характеристики

Регулировка сиденья оператора: диапазоны движений

Конструкция сиденья в кабине МТЗ обеспечивает многоступенчатую адаптацию под антропометрию оператора, критически важную для снижения утомляемости при длительных работах. Механизмы регулировки позволяют изменять положение по вертикали, горизонтали и углу наклона спинки независимо друг от друга, обеспечивая эргономичную позу для разных типов операций – от полевых работ до транспортировки грузов.

Диапазоны движений спроектированы с учетом требований безопасности и комфорта: фиксирующие механизмы исключают самопроизвольное смещение при вибрациях, а плавность хода обеспечивается подшипниковыми узлами. Все органы управления регулировками выведены в зону легкой досягаемости без необходимости вставания с места.

Типы регулировок и их параметры

Тип регулировки	Диапазон движения	Шаг фиксации
Высота сиденья	80-120 мм	10 мм
Продольное смещение	180-220 мм	15 мм
Наклон спинки	15°-45° от вертикали	5°
Высота подголовника	60 мм	Фиксатор

Ключевые особенности реализации:

Горизонтальное смещение выполняется через подъемный рычаг с блокировкой в 8 позициях, усилие сдвига – не более 15 кг
Вертикальная регулировка осуществляется пневмопатроном с возможностью плавной подкачки при нагрузке оператора до 130 кг
Фиксатор спинки имеет предохранительную защелку, предотвращающую самопроизвольное складывание при переезде неровностей

Для тонкой настройки амортизации под вес оператора используется поворотный регулятор жесткости пружин, расположенный под передним краем сиденья. Диапазон регулировки составляет 3 ступени, маркированные пиктограммами:

Легкий режим (до 65 кг)
Стандартный (65-90 кг)
Усиленный (90-130 кг)

Важно: после регулировки необходимо проверить затяжку всех крепежных болтов силового каркаса сиденья – точки крепления к полу кабины должны контролироваться ежесменно. Люфт более 2 мм указывает на необходимость замены втулок.

Управление климат-контролем: интерфейс и зоны

Органы управления климат-контролем в кабине МТЗ сгруппированы на центральной панели или под рулевой колонкой для обеспечения легкого доступа оператора во время работы. Основной блок представлен поворотными регуляторами и кнопками с интуитивными пиктограммами, обозначающими функции: интенсивность вентиляции, температура воздушного потока, выбор направления обдува (лобовое стекло, ноги, лицо) и режим рециркуляции.

Многофункциональный дисплей на приборной панели дублирует ключевые параметры: установленную/фактическую температуру, скорость вентилятора и активные зоны обдува. Для точной подстройки используются эргономичные колесики с фиксацией положений и тактильной обратной связью, позволяющие работать в перчатках.

Зонирование воздушных потоков

Кабина обеспечивает раздельное регулирование микроклимата для оператора:

Основная зона: Центральные и боковые дефлекторы на передней панели с изменяемым углом наклона и расходом воздуха.
Зона ног: Направленные воздуховоды под рулевой колонкой и сиденьем с независимой регулировкой интенсивности.
Обдув стекол: Мощные сопла у основания лобового стекла для предотвращения запотевания и обледенения.

Дефлекторы оснащены поворотными жалюзи, позволяющими точно направлять поток. Для заднего стекла предусмотрен отдельный вентилятор с управлением кнопкой «Обогрев заднего стекла».

Расположение рычагов КПП: эргономика переключения

Рычаг коробки переключения передач в кабинах современных тракторов МТЗ размещается справа от водителя, в пределах естественной досягаемости вытянутой руки. Такое расположение минимизирует необходимость наклонов корпуса при манипуляциях, что критично при длительной работе.

Конструктивно рычаг имеет Г-образную форму с резиновым противоскользящим набалдашником, что обеспечивает надежный хват в любых погодных условиях. Ход переключения оптимизирован для четкого попадания в передачу без избыточных усилий, с тактильно ощущаемыми фиксаторами нейтрального положения.

Ключевые эргономические решения

Производитель реализовал несколько важных особенностей:

Короткий ход рычага – амплитуда движения не превышает 20-25 см между крайними позициями
Наклонная плоскость переключения – траектория движения адаптирована под естественный изгиб запястья
Пружинный демпфер – снижает вибрации, передающиеся на рычаг при работе двигателя

Схема расположения передач нанесена на торцевой части рычага и дублируется на панели приборов. Для основных рабочих режимов предусмотрены визуальные и тактильные ориентиры:

Диапазон	Положение рычага	Особенности
Задний ход	Левое крайнее с подъемом	Фиксатор от случайного включения
Пониженные передачи	Переднее положение	Увеличенное усилие переключения
Транспортные скорости	Центральный сектор	Минимальное сопротивление

При проектировании учтена совместимость с гидроусилителем руля – траектория движения рычага исключает пересечение с рулевой колонкой даже при резких маневрах. Угол наклона опорной подушки сиденья синхронизирован с высотой расположения шарнира КПП для сохранения контакта спины с креслом при переключениях.

Панель приборов МТЗ: индикация и обозначения

Панель приборов современных тракторов МТЗ представляет собой компактный информационный центр, интегрированный в рулевую колонку или переднюю консоль кабины. Её ключевая задача – визуализация работоспособности узлов и агрегатов через систему аналоговых указателей и светодиодных индикаторов. Конструктивно включает комбинацию из стрелочных приборов, контрольных ламп и цифровых дисплеев, обеспечивая непрерывный мониторинг параметров двигателя, трансмиссии и навесного оборудования.

Четкое понимание символов и показаний приборной панели критически важно для предотвращения аварийных ситуаций и диагностики неисправностей в полевых условиях. Сигнальные лампы дублируются цветовой индикацией: красный цвет указывает на критические неполадки, требующие немедленной остановки двигателя, желтый – на предупреждения, зеленый или синий – на активацию систем. Считывание данных со стрелочных приборов позволяет оператору оценивать нагрузки и соблюдать оптимальные режимы эксплуатации.

Расшифровка основных индикаторов и приборов

Значок/Шкала	Назначение
⛽	Указатель уровня топлива. Отображает остаток горючего в баке. Шкала градуирована в литрах или процентах.
🌡️	Температура охлаждающей жидкости. Контролирует перегрев двигателя. Красная зона шкалы требует остановки.
⛽🔥	Лампа резерва топлива. Загорается при критическом снижении уровня горючего (менее 10-15% объема).
🛢️❗	Аварийное давление масла. Красный индикатор, сигнализирующий о падении давления в смазочной системе.
🔋❌	Отсутствие зарядки АКБ. Указывает на неисправность генератора или обрыв ремня.
💡	Габаритные огни/ближний свет. Зеленый индикатор активации внешнего освещения.
⏱️	Тахометр. Отображает текущие обороты коленчатого вала двигателя (об/мин).

Дополнительные элементы включают индикаторы включенного ВОМ (🚜⭕), блокировки дифференциала (🔒), активации гидравлической навески (⬆️⬇️), а также предупреждения о перегреве гидравлической жидкости (💦🔥). На моделях с электронным управлением (например, МТЗ-1221) используются пиктограммы для:

Системы AdBlue (🌀)
Сажевого фильтра DPF (◼️⬆️)
Ошибок электронных модулей (⚠️ECU)

Для точной интерпретации сигналов конкретной модификации трактора необходимо обращаться к схеме в руководстве по эксплуатации, где указаны:

Расположение всех элементов на панели
Цветовая маркировка ламп
Граничные значения для стрелочных приборов
Особенности работы диагностических кодов ошибок

Гидроусилитель руля: усилие и реакция

Гидроусилитель руля (ГУР) в кабине тракторов МТЗ кардинально снижает физическое усилие, необходимое для поворота колёс. Это достигается за счёт давления масла, создаваемого насосом и направляемого золотниковым механизмом в силовой цилиндр при повороте рулевого колеса. Благодаря ГУР управление сохраняет чёткость даже при работе с навесным оборудованием или на тяжёлых грунтах.

Важной особенностью системы является обратная связь – оператор чувствует сопротивление колёс через руль ("реакцию дороги"). Это позволяет точно дозировать усилие и контролировать сцепление с поверхностью. Настройка давления в насосе ГУР и состояние гидравлической жидкости напрямую влияют на баланс между лёгкостью вращения руля и информативностью обратной связи.

Ключевые аспекты работы

Влияние параметров на управляемость:

Скорость движения: При низкой скорости руль поворачивается максимально легко, на высокой – усилие возрастает для повышения устойчивости.
Давление в системе: Оптимальное давление обеспечивает быстрое срабатывание ГУР без "пустого" хода или излишней жёсткости.
Состояние жидкости: Загрязнение или низкий уровень масла приводят к "ватности" руля, задержкам реакции и повышенному шуму насоса.

Сравнительные характеристики:

Параметр	Без ГУР	С ГУР (МТЗ)
Усилие на руле	Высокое, особенно на месте	Минимальное
Чувствительность	Прямая, но требует физич. силы	Сбалансированная (регулируется)
Реакция на препятствие	Резкий обратный удар	Сглаженное демпфирование

Для поддержания корректной работы гидроусилителя необходимо регулярно проверять уровень и чистоту масла в бачке, целостность шлангов и отсутствие подтёков. Своевременная замена фильтров предотвращает износ насоса и золотника, сохраняя точность усилия и обратной связи.

Шумоизоляция салона: уровень децибел на работающем двигателе

Конструкция кабины современных тракторов МТЗ предусматривает комплексную систему шумоизоляции, направленную на снижение воздействия вибраций и акустического давления от двигателя. Применение многослойных панелей с демпфирующими материалами, уплотнительных контуров дверей и окон, а также виброизолирующих креплений сиденья и агрегатов позволяет минимизировать проникновение низкочастотных и высокочастотных шумов в рабочую зону оператора.

Уровень звукового давления в салоне напрямую зависит от режима работы силовой установки. Замеры проводятся на стандартных оборотах в соответствии с методиками ГОСТ Р ИСО 5131-2010, при этом микрофоны размещаются в зоне головы водителя. Результаты демонстрируют эффективность инженерных решений даже при максимальной нагрузке на двигатель.

Показатели акустического комфорта

Типовые значения эквивалентного уровня шума (L_eq) для кабин МТЗ серий 900/1000:

Режим работы двигателя	Уровень звука, дБ(А)	Субъективное восприятие
Холостой ход (800-850 об/мин)	64-68	Сравнимо с громким разговором
Рабочие обороты (2200 об/мин)	72-76	Аналогично шуму пылесоса на расстоянии 1 м
Максимальная мощность	78-82	Соответствует оживлённой улице

Ключевые факторы влияния на шумоподавление:

Толщина звукопоглощающего наполнителя в обшивке крыши и стоек
Герметичность притвора дверей и остекления
Использование двухконтурных уплотнителей капота двигателя
Динамические характеристики подушек крепления силового агрегата

При проектировании учитывается требование Директивы ЕС 2000/14/EC, ограничивающей внешний шум тракторов до 89 дБ(А). Благодаря этому внутренние показатели не превышают санитарную норму в 85 дБ(А) даже при длительной эксплуатации, что подтверждается протоколами испытаний на заводах-изготовителях.

Вентиляция без кондиционера: поток воздуха

Основной воздухообмен в кабине МТЗ без кондиционера обеспечивается механической системой приточно-вытяжной вентиляции. Воздух забирается через защищённые от пыли жалюзи в передней части крыши, проходит через фильтр грубой очистки и нагнетается вентилятором в салон.

Регулировка интенсивности потока осуществляется переключателем скорости вентилятора, а направление – поворотными дефлекторами на торпедо. Тёплый воздух удаляется через вытяжные клапаны, расположенные в задних стойках или нижней части кабины, создавая постоянный воздухообмен.

Ключевые особенности воздушного потока

Естественная циркуляция: При выключенном вентиляторе движение воздуха возможно только за счёт перепада давления при движении трактора – эффект слабый, особенно на малых скоростях.

Распределение струи: Дефлекторы позволяют направлять воздух:

На лобовое стекло для предотвращения запотевания
В зону водителя (лицо/торс)
На боковые стёкла

Важно: При полностью закрытых окнах и работающем вентиляторе создаётся избыточное давление, препятствующее проникновению пыли через щели.

Ограничения системы:

Фактор	Влияние на комфорт
Высокая влажность	Снижает эффективность охлаждения
Температура >+30°C	Подаваемый воздух не охлаждается
Загрязнённый фильтр	Резко падает производительность вентиляции

Размещение педального узла: ход и сопротивление

Педальный узел в кабинах МТЗ скомпонован по классической трапециевидной схеме: акселератор справа, тормоз по центру, сцепление слева. Такое расположение соответствует эргономическим стандартам для сельхозтехники, обеспечивая интуитивное управление при длительной работе. Расстояние между педалями оптимизировано под габариты обуви оператора, исключая случайные одновременные нажатия.

Ход педалей рассчитан на плавное дозирование усилий: акселератор имеет короткий рабочий диапазон (50-60 мм) с минимальным сопротивлением (15-20 Н), что снижает утомляемость ноги. Сцепление требует хода 120-140 мм при усилии 80-100 Н для четкого включения передач без резких бросков. Тормозной модуль обладает средним ходом 80-90 мм с прогрессивно нарастающим сопротивлением (макс. 150 Н), обеспечивая информативность при замедлении.

Сравнительные характеристики

Педаль	Ход (мм)	Сопротивление (Н)	Особенности
Акселератор	50-60	15-20	Возвратная пружина малой жесткости
Тормоз	80-90	до 150	Гидроусилитель с прогрессивной характеристикой
Сцепление	120-140	80-100	Двухконтурный привод с демпфированием

Ключевые инженерные решения для минимизации усталости оператора включают:

Пружины переменной жесткости на акселераторе
Гидравлическое демпфирование хода сцепления
Телескопические валы педалей с подшипниками скольжения

Регулировка отсутствует штатно, но износ компенсируется автоматическими зазорами в шарнирах. Отклонение параметров при эксплуатации сигнализирует о необходимости обслуживания гидросистемы или замены возвратных пружин.

Обзорность через остекление: зоны видимости

Остекление кабины тракторов МТЗ обеспечивает круговой обзор за счет панорамного лобового стекла, увеличенных боковых окон и заднего стекла. Конструкция минимизирует слепые зоны, критически важные при работе с навесным оборудованием, маневрировании в стесненных условиях и движении задним ходом. Угол наклона стоек и форма стекол рассчитаны для расширения поля зрения оператора.

Нижняя линия остекления опущена для контроля за сцепными устройствами и крайними точками агрегатируемых орудий. Верхняя часть лобового стекла с большим углом наклона снижает бликование и улучшает обзор в сложных погодных условиях. Боковые зеркала заднего вида дублируются внутри кабины для снижения риска повреждения.

Ключевые характеристики обзорности

Основные параметры видимости включают:

Передняя зона – контроль буксируемых прицепов и передней навески на расстоянии 3-5 метров
Боковые сектора – наблюдение за колесной парой и смежными полосами движения
Задний обзор – мониторинг присоединенного оборудования через зеркала и прямое остекление

Зона видимости	Элементы контроля	Оптимизирующие решения
Лобовая (180°)	Края навесного оборудования, препятствия	Безрамное стекло, узкие стойки
Боковая (90° с каждой стороны)	Колеса, борозда, движущийся транспорт	Распашные форточки, зеркала сферические
Тыльная (60°)	Вал отбора мощности, трехточечная сцепка	Очиститель заднего стекла, широкоугольное зеркало

Для работы в условиях запыленности или осадков применяются стеклоочистители с увеличенным сектором действия и система обдува стекол под давлением. Регулируемые козырьки против солнца предотвращают ослепление при низком освещении. Эффективность обзора подтверждается тестами по стандартам ISO 5721 и ГОСТ 12.2.019.

Стеклоочистители и омыватели: зоны охвата

Система очистки лобового стекла на тракторах МТЗ использует двухрычажную схему с параллельной работой щёток. Основная зона очистки охватывает более 85% площади стекла, обеспечивая полноценный обзор водителю. Особое внимание уделено сектору перед глазами оператора – здесь исключены "слепые" участки даже при интенсивном дожде.

Омыватели оснащены форсунками с регулируемым направлением струи, расположенными на капоте. Распыл жидкости спроектирован для равномерного покрытия всей рабочей зоны щёток. При этом исключено попадание омывающей жидкости на боковые стойки кабины и элементы приборной панели даже при движении.

Ключевые характеристики охвата

Активная зона очистки: 120° по горизонтали от центра рулевой колонки
Дальность орошения: покрытие верхней кромки стекла при стандартной высоте кабины
Регулируемые элементы: угол установки форсунок и давление подачи жидкости

Параметр	Значение	Особенность
Количество форсунок	2 шт	Веерный распыл под 45°
Перекрытие зон щёток	15-20 см	Без зазоров по центру
Зона остаточного загрязнения	Нижние углы	Вне поля основного обзора

Механизм инерционного прижатия щёток гарантирует постоянный контакт со стеклом при вибрациях. Для работы в условиях грязи предусмотрена трёхуровневая подача жидкости: предварительное смачивание, основной поток при движении щёток и финальное ополаскивание.

Крепление дуги безопасности: точки усиления

Основная нагрузка при опрокидывании трактора концентрируется на местах фиксации дуги безопасности к каркасу кабины, что требует особого внимания к их конструкции.

Производитель предусматривает дополнительные усилители в зонах соединения с рамой кабины, выполненные из высокопрочной стали толщиной 5-8 мм для равномерного распределения ударных воздействий.

Ключевые элементы усиления

Опорные площадки: Штампованные стальные пластины с ребрами жесткости в местах крепления к полу и задней стенке кабины
Дублирующие косынки: Треугольные накладки в угловых соединениях, предотвращающие деформацию при боковых нагрузках
Утолщенные кронштейны: Литой элемент крепления верхней части дуги к крыше с увеличенной площадью контакта

Зона крепления	Тип усилителя	Толщина металла
Нижние опоры (пол)	Многослойные накладки	6 мм
Боковые стойки	Коробчатый профиль	5 мм
Верхняя точка	Литой кронштейн	8 мм

Все крепежные болты выполняются класса прочности не ниже 10.9 с контролем момента затяжки специальным динамометрическим инструментом при монтаже.

Регламент технического обслуживания требует ежесменной проверки состояния сварных швов и отсутствия коррозии в точках крепления, особенно после эксплуатации в условиях вибрационных нагрузок.

Управление ВОМ из кабины: блоки кнопок

Управление валом отбора мощности на тракторах МТЗ реализовано через специализированные блоки кнопок, интегрированные в панель приборов кабины. Это обеспечивает оператору полный контроль над режимами работы ВОМ без необходимости покидать рабочее место.

Кнопочные блоки сгруппированы по функциональному назначению и дублируют механические рычаги. Их эргономичное расположение в зоне легкой досягаемости позволяет быстро переключать параметры ВОМ во время движения или работы с навесным оборудованием.

Ключевые функции блоков управления

Основные блоки включают следующие элементы управления:

Включение/выключение ВОМ – отдельная кнопка с индикацией активности
Селектор режимов вращения: независимый, синхронный или автоматический
Регулировка частоты вращения (540/1000 об/мин) с защитой от неправильного переключения
Кнопка аварийной остановки ВОМ (красного цвета)

Для предотвращения случайных переключений критически важные кнопки оснащены:

Защитными пластиковыми крышками
Фиксаторами нажатого положения
Светодиодной индикацией текущего состояния

Современные модели МТЗ используют комбинированные блоки управления, где кнопки ВОМ объединены с контролем гидравлики:

Блок А	Основные функции ВОМ	Вкл/выкл, выбор скорости
Блок B	Дополнительные режимы	Реверс, экономичный режим
Блок С	Совмещенный	ВОМ + гидрораспределитель

Электрическая схема управления исключает механические тяги, повышая надежность. При отказе электроники предусмотрено аварийное механическое включение ВОМ через люк в полу кабины.

Дверные замки и уплотнители: защита от пыли

Дверные замки кабины МТЗ спроектированы для плотного притягивания створки к проему, исключая люфты и вибрации при эксплуатации в условиях бездорожья. Механизм фиксации обеспечивает надежную блокировку даже при деформации корпуса от перегрузок, предотвращая самопроизвольное открывание во время движения по неровной местности.

Уплотнительный контур по периметру дверей выполнен из термостойкой резины EPDM, устойчивой к агрессивным средам и перепадам температур (-50°C...+80°C). Профиль с двухкамерной структурой создает двойной барьер против проникновения абразивной пыли, сохраняя герметичность при длительном воздействии вибраций. Конфигурация губок адаптирована под геометрию проема с усилением в угловых зонах – критичных для образования зазоров.

Ключевые особенности системы

Замки: Рычажный механизм с фиксацией в 3 точках (верх/центр/низ) и защитой от коррозии
Уплотнители: Полая структура профиля с компенсационными выступами для перекрытия микрозазоров
Монтаж: Клипсовое крепление уплотнительной ленты на металлический бортик без клея

Параметр	Характеристика	Эффект
Сила прижима замка	≥85 кгс	Равномерная деформация уплотнителя по контуру
Сопротивление пыли	Класс IP5X	Непроницаемость для частиц от 75 мкм
Ресурс уплотнителя	≥100 000 циклов	Сохранение эластичности при окислении масел

Боковые зеркала: регулировка углов обзора

Кабина МТЗ оснащена боковыми зеркалами заднего вида с ручной регулировкой положения. Для изменения угла обзора ослабьте фиксирующую гайку или винт крепления кронштейна, удерживающего зеркало. Это позволяет свободно поворачивать зеркальный элемент в нужном направлении.

После выбора оптимального ракурса, обеспечивающего контроль за дорожной обстановкой, техникой сзади и бортовыми орудиями, надежно затяните крепеж. Убедитесь в отсутствии вибрации зеркала при движении – это критично для безопасности.

Ключевые моменты настройки

Зона видимости: левое зеркало должно захватывать край прицепа/орудия и часть дорожного полотна сбоку
Параметры регулировки: вертикальный наклон ±15°, горизонтальный поворот до 30° в каждую сторону
Контроль слепых зон: комбинируйте с основным зеркалом заднего вида для полного охвата пространства

Тип зеркала	Механизм фиксации	Допустимое усилие затяжки
Сферическое (панорамное)	Гайка M8 с контршайбой	12-15 Н·м
Плоское стандартное	Винт с пружинной шайбой	8-10 Н·м

Избегайте чрезмерного затягивания крепежа – это может привести к повреждению кронштейна или стекла. Регулярно проверяйте стабильность положения зеркал при эксплуатации в условиях вибрации.

Подлокотники оператора: функционал и положение

Подлокотники в кабине МТЗ служат для снижения утомляемости оператора при длительных работах. Они обеспечивают комфортную поддержку рук во время управления рычагами и рулевым колесом, а также уменьшают вибрационную нагрузку на локтевые суставы.

Правильное положение подлокотников критично для эргономики рабочего места. Их высота и угол наклона адаптированы под анатомические особенности оператора, что предотвращает затекание мышц и способствует точности движений при манипуляциях с органами управления.

Ключевые особенности

Функциональные возможности:

Фиксация предплечий при работе с рулевой колонкой
Амортизация вибраций от ходовой системы
Снижение нагрузки на позвоночник за счет правильной опоры
Предотвращение случайного нажатия соседних рычагов

Регулировочные параметры включают:

Вертикальное перемещение (под рост оператора)
Изменение угла наклона (15-30 градусов)
Фиксация в 3-5 положениях фиксаторами храпового типа

Параметр	Диапазон	Материал
Высота	120-190 мм от сиденья	Полиуретан + стальной каркас
Длина	250-300 мм	Резиновое антискользящее покрытие

Расположение симметрично относительно кресла оператора с выносом вперед на 50-70 мм от спинки сиденья. Такая конфигурация обеспечивает естественное положение рук при захвате рулевого колеса без необходимости наклонов корпуса.

Бортовой компьютер: выводимые параметры

Бортовой компьютер в кабине МТЗ отображает ключевые эксплуатационные показатели в режиме реального времени. Основные параметры включают данные о работе двигателя, расходе топлива, скоростных характеристиках и состоянии систем. Информация выводится на цифровой дисплей в удобном для оператора формате.

Дополнительно фиксируются предупреждения о неисправностях и напоминания о техническом обслуживании. Система позволяет отслеживать как мгновенные значения, так и накопленные статистические данные за рабочую смену или межсервисный интервал.

Группы контролируемых параметров

Двигатель	Обороты коленвала (об/мин), температура охлаждающей жидкости, давление масла, уровень топлива в баке
Топливная система	Мгновенный расход (л/ч), средний расход (л/га), остаток хода (км), общий расход за смену
Ходовая система	Скорость движения (км/ч), пробег (общий/за смену), режим ВОМ, включенная передача
Электрооборудование	Напряжение АКБ, заряд генератора, состояние ламп, ошибки CAN-шины
Техобслуживание	Моточасы, интервал до ТО, уровень рабочих жидкостей (гидравлика, AdBlue)

При критических отклонениях параметров система дублирует предупреждения звуковым сигналом и подсветкой соответствующих пиктограмм на приборной панели. Доступ к расширенной диагностике осуществляется через сервисное меню.

Дефлекторы обдува: направления потоков воздуха

Дефлекторы кабины МТЗ расположены на центральной консоли и боковых стойках, обеспечивая гибкое распределение воздушных потоков. Их конструкция позволяет регулировать интенсивность и зону охвата за счёт поворотных жалюзи с фиксацией в нескольких положениях.

Основное назначение – локальное изменение микроклимата для комфорта оператора: направление потоков на лицо, руки или туловище. Пластиковые сопла устойчивы к вибрациям, а широкая площадь обдува компенсирует ограниченную мощность штатной вентиляции.

Ключевые особенности регулировки

Вертикальная настройка: изменение угла наклона до 45° для обдува верхней/нижней части тела.
Горизонтальное вращение: поворот на 180° для точного фокусирования потока.
Синхронное управление: одновременная регулировка парных дефлекторов центральной панели.

Зона обдува	Рекомендуемое направление	Эффект
Рабочее место	Потоки вдоль рулевой колонки	Снижение запотевания стёкол
Оператор	Жалюзи наклонены к креслу	Быстрое охлаждение в жару

Важно: при экстремальных температурах эффективность зависит от исправности отопителя и герметичности воздуховодов. Засорение фильтров снижает давление в системе, ограничивая функциональность дефлекторов.

Аварийная сигнализация: кнопка активации

Кнопка включения аварийной сигнализации на тракторах МТЗ размещается в кабине на центральной панели приборов в зоне легкого доступа для оператора. Она выполнена в виде крупной треугольной клавиши красного цвета с контрастным белым символом треугольника, что обеспечивает мгновенное визуальное распознавание даже в экстренной ситуации.

Активация происходит однократным нажатием на кнопку, что замыкает цепь и приводит к одновременному включению всех указателей поворота трактора в режиме прерывистого мигания. Деактивация осуществляется повторным нажатием на ту же клавишу, размыкающим цепь и отключающим мигание световых приборов.

Функциональные особенности

Дублирование сигнала: При активации загорается контрольная лампа на самой кнопке или панели приборов, подтверждая работу системы.
Независимость от зажигания: Сигнализация функционирует независимо от положения ключа зажигания (даже при выключенном двигателе).
Защита от перегрузки: Электрическая цепь оснащена предохранителем для предотвращения повреждений при коротком замыкании.

Цвет подсветки кнопки	Красный
Тип контактов	Самовозвратные (нефиксируемые)
Совместимые модели	МТЗ-80/82, Беларус-920/952, ХТЗ-17221 и другие

Топливные фильтры в салоне: индикация загрязнения

В кабине тракторов МТЗ реализована система контроля состояния топливных фильтров через визуальную индикацию. На приборной панели размещается специальный сигнализатор (обычно в виде пиктограммы капли или фильтра), который активируется при достижении критического уровня загрязнения. Это позволяет оператору своевременно отслеживать необходимость обслуживания без внешних проверок.

Индикатор подключается к датчику дифференциального давления, установленному между входом и выходом фильтрующего элемента. При увеличении сопротивления потока топлива из-за загрязнения, датчик фиксирует перепад давления и передает сигнал на панель управления. Загорание лампы сопровождается звуковым оповещением на некоторых моделях для привлечения внимания.

Особенности работы системы

Двухступенчатая индикация: предупреждение (желтый) и критический уровень (красный)
Автоматический сброс сигнала после замены фильтра
Защита от ложных срабатываний при холодном пуске

Розетки 12V: расположение гнезд

На современных моделях МТЗ гнезда прикуривателя 12В чаще всего размещаются на центральной консоли в зоне доступа водителя. Основной разъем традиционно расположен слева от рулевой колонки, ниже блока управления световой сигнализацией, что обеспечивает удобное подключение навигаторов или зарядных устройств без нарушения обзора.

Дополнительные розетки могут присутствовать в районе панели приборов справа от водителя или на вертикальной перегородке между сиденьями. В модификациях с улучшенной комплектацией дублирующий разъем иногда интегрируется в нижнюю часть подлокотника, обеспечивая скрытое подключение для пассажира.

Типовые варианты размещения

Базовое расположение: слева под рулем, над блоком предохранителей
Дополнительные точки:
- На тыльной стороне подлокотника
- В нижнем отсеке приборной панели (справа)
В спецверсиях: на задней стенке кабины для питания оборудования

Модель МТЗ	Количество розеток	Особенности доступа
82/80 серия	1-2	Нижнее крепление у рычага КПП
900 серия	2-3	С выдвижным отсеком на панели

Конструктивно розетки защищены резиновыми заглушками от пыли, имеют стандартный диаметр 21 мм. Максимальная нагрузка не превышает 10А, что требует учета при подключении мощных потребителей.

Управление гидрораспределителями: виды джойстиков

Джойстики в кабине МТЗ служат основным интерфейсом между оператором и гидравлической системой трактора. Они обеспечивают точное управление внешним навесным оборудованием (плугами, ковшами, сеялками) через воздействие на золотники гидрораспределителей.

Конструктивно джойстики интегрированы в подлокотник сиденья оператора для минимизации утомляемости. Чувствительность и ход рычагов рассчитаны на плавное дозирование потока рабочей жидкости даже при длительной эксплуатации.

Классификация систем управления

В современных моделях МТЗ применяются следующие типы джойстиков:

Механические: Прямая связь через тросы или тяги. Отличаются простотой и ремонтопригодностью, но требуют физических усилий.
Электрические (EH): Передают сигнал на электроклапаны. Обеспечивают легкий ход и возможность программирования функций.
Электрогидравлические (EHR): Комбинируют электронный контроль с гидроусилителем. Гарантируют высокую точность позиционирования.

Количество секций определяет функциональность:

Однорычажные (2-3 секции) – базовая комплектация
Сдвоенные (4-6 секций) – для сложных агрегатов
Мультифункциональные с кнопками – управление дополнительными режимами

Для многосекционных систем актуальны компоновки:

Тип	Особенности
Последовательная	Рычаги расположены в линию, экономят пространство
Параллельная	Раздельное управление группами оборудования

Система освещения кабины: расположение ламп

Лампы в кабине МТЗ расположены в ключевых зонах для обеспечения функционального освещения рабочего пространства оператора. Основные источники света сосредоточены на панели приборов, потолке и зоне управления, что гарантирует видимость при работе в темное время суток.

Точечное размещение исключает образование теней на органах управления и снижает утомляемость глаз. Каждая лампа установлена в защищенном корпусе, предотвращающем повреждение от вибрации и пыли.

Точки размещения осветительных элементов

Потолочный плафон: центральная лампа над сиденьем оператора для общего освещения
Приборная панель: подсветка спидометра, тахометра и контрольных индикаторов
Боковые стойки: направленные светильники для зоны педального управления
Задняя стенка: дополнительная лампа для освещения места хранения документов
Кронштейн крыши: поворотный светильник для локального освещения

Защита от опрокидывания (OPG): принцип срабатывания

Система OPG в кабинах МТЗ активируется при критическом угле наклона трактора. Основной датчик отслеживает положение машины в трёх плоскостях, сравнивая показания с заданными пороговыми значениями. При превышении допустимого крена происходит мгновенное распознавание аварийной ситуации.

Электронный блок управления получает сигнал от датчика и за доли секунды инициирует защитные механизмы. Главный акцент сделан на автоматическую блокировку дверей кабины при помощи усиленных запоров. Параллельно активируется звуковая сигнализация для предупреждения оператора.

Последовательность действий системы

Ключевые этапы срабатывания защиты:

Фиксация опасного угла наклона (15-25° в зависимости от модели)
Немедленная блокировка дверных замков электромеханическими приводами
Включение аварийной сирены и световой индикации
Деактивация системы только после возврата трактора в устойчивое положение

Важная особенность: OPG функционирует автономно, не требуя ручного включения. Механизмы дублируются для повышения надёжности – при отказе основного датчика резервный модуль берёт управление на себя.

Вибрационная нагрузка на органы управления

Вибрация в кабине МТЗ передаётся на рулевое колесо, рычаги переключения передач, управления гидравликой и педали. Основными источниками выступают работа двигателя, трансмиссии, движение по неровным поверхностям и работа навесного оборудования. Пиковые нагрузки возникают при транспортировке грузов, вспашке твёрдых почв и движении на повышенных скоростях.

Длительное воздействие вибрации вызывает утомление оператора, снижает точность манипуляций и увеличивает риск ошибок. Особенно критична резонансная вибрация в диапазоне 4-16 Гц, совпадающая с естественной частотой колебаний внутренних органов человека. Это провоцирует профессиональные заболевания опорно-двигательного аппарата и сосудистой системы.

Источник вибрации	Органы управления под воздействием
Двигатель	Рулевая колонка, педаль сцепления
Трансмиссия	Рычаг КПП, рычаг ВОМ
Ходовая система	Рулевое колесо, педаль газа

Методы снижения вибрационных нагрузок

Применение демпфирующих прокладок в креплениях рулевой колонки и кронштейнов рычагов
Установка противовесов и балансировка вращающихся узлов трансмиссии
Использование рукояток с вибропоглощающими накладками для рычагов гидрораспределителя
Оптимизация геометрии подвески кабины для гашения низкочастотных колебаний

Регулярная диагностика креплений двигателя и коробки передач критически важна для предотвращения усиления вибрации. Износ опор силового агрегата всего на 1.5 мм увеличивает амплитуду колебаний рулевого колеса на 40%.

Крепление документов: ниши и карманы

В кабине МТЗ предусмотрены специализированные места для фиксации документов: продуманные ниши на приборной панели и карманы на дверях. Эти элементы исключают смещение бумаг при вибрации, обеспечивая быстрый доступ к техпаспорту, путевым листам или разрешениям во время рейдовых проверок.

Карманы изготовлены из прочного пластика или текстиля с прозрачными вставками, что позволяет визуально идентифицировать содержимое без извлечения. Глубина отсеков рассчитана на формат А4, а бортики высотой 3-4 см предотвращают выпадение при резких маневрах или движении по бездорожью.

Ключевые особенности организации

Дверные карманы – интегрированы в обшивку обеих дверей, оснащены усиленными креплениями и разделителями для сортировки документов.
Центральная ниша – расположена над рулевой колонкой, с резиновыми противоскользящими вставками по периметру.
Вертикальные держатели – закреплены на стойках безопасности, фиксируют документы металлическими прижимами.

Тип крепления	Вместимость	Защита от влаги
Текстильный карман (дверь)	до 10 листов А4	частичная
Пластиковая ниша (панель)	5-7 листов	полная

Отдельные модели оснащены откидными планшетами с пружинными зажимами для фиксации схем маршрута или накладных. Все элементы спроектированы с учетом эргономики – водитель дотягивается до документов без изменения рабочей позы.

Дополнительный отопитель: мощность обогрева

Мощность дополнительного отопителя в кабине МТЗ является ключевым параметром для обеспечения комфортных условий работы в холодный период года. Основной функцией этого узла является быстрый прогрев салона независимо от температуры основного двигателя трактора.

Стандартные модели отопителей, устанавливаемых на МТЗ, обычно обладают тепловой мощностью в диапазоне 2,5–5 кВт. Конкретное значение зависит от модели техники, типа отопителя (жидкостный или воздушный) и комплектации. Этой мощности достаточно для поддержания температуры в кабине на уровне +16°C...+20°C при наружной температуре до -25°C.

Факторы, влияющие на эффективность обогрева

Объем кабины: Компактные кабины прогреваются быстрее.
Качество уплотнений: Герметичность дверей и стекол предотвращает теплопотери.
Тип остекления: Стеклопакеты с подогревом снижают образование наледи.
Режим работы вентилятора: Многоступенчатая регулировка скорости позволяет оптимизировать распределение тепла.

Тип отопителя	Мощность (кВт)	Особенности
Жидкостный (работает от ОЖ двигателя)	3,0–4,5	Эффективен после прогрева двигателя, равномерный обогрев
Автономный (дизельный/электрический)	2,5–5,0	Прогрев до запуска двигателя, повышенный расход топлива/энергии

Для экстремально низких температур (-30°C и ниже) рекомендуется использование предпусковых подогревателей в комбинации с основным отопителем. Современные системы часто оснащаются электронным управлением, позволяющим программировать температуру и время включения для максимальной энергоэффективности.

Демонтаж сиденья для обслуживания

Для доступа к элементам под сиденьем или его замены требуется демонтаж конструкции. Процедура выполняется с использованием стандартного набора инструментов (ключи, головки). Перед началом работ убедитесь в отсутствии давления в пневмосистеме (если сиденье оснащено подвеской) и отключите разъемы дополнительного оборудования (подогрев, датчики веса).

Фиксация сиденья к полу кабины осуществляется через кронштейны. Основные точки крепления расположены в передней и задней части основания сиденья. Конструкция может включать направляющие рельсы для регулировки положения, закрепленные болтами к полу. Точное количество и тип крепежа зависят от модели МТЗ и комплектации сиденья.

Последовательность операций

Сдвиньте сиденье вперед до упора для обеспечения доступа к задним крепежным элементам.
Снимите декоративные пластиковые заглушки, закрывающие головки болтов/гаек крепления.
Открутите крепеж задних кронштейнов (обычно 2-4 болта/гайки под ключ 13-17 мм).
Сдвиньте сиденье назад до упора для доступа к передним точкам крепления.
Открутите крепеж передних кронштейнов и направляющих (аналогично задним).
Аккуратно приподнимите сиденье, отсоедините при необходимости:
- Электрические разъемы (подогрева, датчика занятости).
- Пневматический шланг (если установлена пневмоподвеска).
Вынесите сиденье из кабины через дверной проем.

Тип крепления	Расположение	Тип крепежа	Кол-во (тип.)
Задние кронштейны	Под задней частью сиденья	Болт M10-M12	2-4
Передние кронштейны	Под передней частью сиденья	Болт M10/M12	2-4
Направляющие рельсы	По бокам основания	Болт M8	4

После снятия осмотрите крепежные отверстия в полу кабины и кронштейны на предмет коррозии или повреждений. При установке сиденья обратно соблюдайте обратную последовательность, равномерно затягивая крепеж рекомендованным моментом. Подключение электрики и пневматики выполняйте до финальной фиксации сиденья болтами.

Модернизация кабины: популярные доработки

Владельцы тракторов МТЗ часто выполняют тюнинг кабины для повышения комфорта и функциональности. Основные направления включают улучшение шумоизоляции, модернизацию сидений и установку дополнительных систем управления.

Доработки позволяют адаптировать рабочее пространство под индивидуальные требования оператора и специфику задач. Особое внимание уделяется эргономике и климатическим условиям эксплуатации техники.

Распространенные варианты усовершенствований

Шумоизоляция - оклейка стен и пола вибропоглощающими материалами (например, битопластом) для снижения вибраций и шума двигателя.
Усиление отопления - установка дополнительных отопителей Webasto или предпусковых подогревателей для работы в зимний период.
Модернизация сиденья - замена штатного сиденья на анатомическое с пневмоподвеской, регулировками и подогревом.
Электрические стеклоподъемники - интеграция электроприводов вместо механических ручек для удобства управления.

Для улучшения функциональности часто монтируют дополнительные приборные панели с контроллерами давления масла, температуры ОЖ и вольтметрами. Распространена установка мультимедийных систем с навигацией и камерами заднего вида, особенно на современных моделях Беларус-1221.

Сервисные люки: доступ к узлам электрооборудования

Конструкция кабины современных тракторов МТЗ предусматривает несколько сервисных люков для оперативного доступа к ключевым компонентам электросистемы. Эти люки расположены в стратегически важных зонах, что минимизирует необходимость демонтажа крупных панелей при диагностике или ремонте. Рациональное размещение упрощает работу сервисных специалистов и сокращает время простоя техники.

Люки оснащены надёжными креплениями (защёлками или винтами), обеспечивающими защиту от пыли, влаги и вибрации в рабочем положении. Открывающиеся панели выполнены из лёгких материалов и имеют эргономичные ручки. При проектировании учтена необходимость визуального контроля состояния узлов без полного снятия элементов интерьера кабины.

Ключевые зоны доступа

Основные сервисные люки обеспечивают доступ к следующим компонентам:

Блок предохранителей и реле: центральный монтажный блок расположен за люком в нижней части передней панели.
Разъёмы электронных модулей (ЭБУ двигателя, системы мониторинга): люки под рулевой колонкой и за сиденьем оператора.
Клеммы аккумуляторной батареи: отдельный отсек с быстросъёмной крышкой в полу кабины.
Жгуты проводки: точки диагностики вдоль порогов и стоек кабины.

Для безопасного обслуживания внутренние поверхности люков имеют маркировку с предупреждениями и схемой расположения оборудования. Обязательно отключайте массу аккумулятора перед проведением работ. Габариты отверстий рассчитаны на удобный монтаж/демонтаж разъёмов и инструмента.

Тип люка	Расположение	Доступные узлы
Передний нижний	Под рулевой колонкой	Блок предохранителей, CAN-шина
Боковой	Левая стойка кабины	Жгуты освещения, датчики
Задний	За спинкой сиденья	Разъёмы навесного оборудования

Периодически проверяйте состояние уплотнителей люков – их повреждение может привести к попаданию влаги на контакты. При замене электронных компонентов фиксируйте крышку в закрытом положении штатными креплениями до щелчка.

Список источников

Для подготовки статьи об особенностях кабины тракторов МТЗ использовались проверенные материалы, обеспечивающие точность технических характеристик и соответствие актуальным модификациям. Источники включают как официальную документацию производителя, так и экспертные оценки.

Особое внимание уделялось ресурсам, детально описывающим эргономику, системы безопасности и современные модернизации кабин. Все данные сверялись по нескольким авторитетным каналам для исключения неточностей.

Официальные руководства по эксплуатации тракторов МТЗ (Минский тракторный завод)
Каталоги запчастей и конструкторская документация (актуальные версии для моделей МТЗ-80/82, МТЗ-1221 и др.)
Отчеты о стендовых испытаниях кабин на виброустойчивость и шумоизоляцию
Технические обзоры в специализированных журналах («Тракторы и сельхозмашины», «Агротехника и техника»)
Видеоинструкции по обслуживанию систем отопления/вентиляции от сертифицированных дилеров
Сравнительные анализы модификаций кабин (серия «Комфорт» vs базовые версии)
Интервью с инженерами-конструкторами МТЗ о материалах остекления и каркаса
