Как определить емкость аккумулятора - приборы и основные методы

Статья обновлена: 18.08.2025

Ёмкость аккумулятора – ключевой параметр, определяющий его работоспособность и срок службы. Точное измерение этой характеристики позволяет оценить реальное состояние источника питания, спрогнозировать время автономной работы оборудования и своевременно выявить деградацию.

Для определения ёмкости применяют специализированные приборы и методы, основанные на контролируемом разряде батареи, анализе её напряжения или использовании встроенных электронных систем. Каждый подход обладает специфическими особенностями точности, сложности и сферой применения.

Ампер-час (А·ч) – единица измерения электрического заряда, используемая для характеристики емкости аккумуляторов. Один ампер-час равен заряду, переносимому током силой 1 ампер в течение одного часа. Эта величина отражает способность аккумулятора отдавать определенный ток за заданный период времени до достижения минимального напряжения.

Номинальная емкость в А·ч указывается производителем для стандартных условий разряда (обычно при 20°C и определенном токе). Реальная емкость может отличаться из-за температуры, тока нагрузки, возраста батареи и глубины разряда. Например, при высоких токах или низких температурах фактическая емкость снижается.

Ключевые единицы измерения: ампер-часы (А·ч)

Для измерения емкости в А·ч применяются два основных метода. Метод контролируемого разряда: полностью заряженный аккумулятор разряжают постоянным током до конечного напряжения, фиксируя время. Расчет: C = I × t, где I – ток разряда (А), t – время разряда (ч). Ток выбирают исходя из номинальной емкости (например, 0.1C для 10А при 100А·ч).

Кулоновский метод (косвенный): интегрирование тока во времени при зарядке/разрядке (Σ(I·Δt)). Используется в анализаторах с датчиками тока, но требует точных измерений и учета КПД. Подходит для литиевых аккумуляторов.

Пересчет в другие единицы:

Ватт-часы (Вт·ч): Емкость (Вт·ч) = Среднее напряжение (В) × Ёмкость (А·ч)
Кулоны (Кл): 1 А·ч = 3600 Кл (поскольку 1 А = 1 Кл/с)

Факторы, влияющие на точность измерений

Температура: отклонение от 20°C изменяет емкость на 0.5-1% на °C.
Ток разряда: высокие токи снижают эффективную емкость (эффект Пейкерта).
Конечное напряжение: неправильный порог отключения искажает результаты.

Тип прибора	Принцип работы	Точность
Анализатор разряда	Прямое измерение времени разряда	±1-3%
Кулонометр	Интегрирование тока	±2-5%

При интерпретации данных учитывайте: емкость в А·ч не отражает энергию напрямую. Для сравнения аккумуляторов с разным напряжением используйте Вт·ч. Современные тестеры автоматически рассчитывают оба параметра.

Зависимость емкости от тока разряда: эффект Пейкерта

Эффект Пейкерта демонстрирует нелинейное снижение доступной емкости аккумулятора при увеличении тока разряда. Это означает, что при высоких токах аккумулятор отдает меньше энергии, чем при низких, даже при одинаковой температуре и состоянии заряда. Физическая причина заключается в ограниченной скорости диффузии электролита и протекания электрохимических реакций внутри элемента.

Номинальная емкость (указанная производителем) измеряется при стандартном малом токе разряда (обычно 0,05C). При эксплуатации с повышенными токами фактическая емкость уменьшается из-за роста потерь на внутреннем сопротивлении и снижения эффективности использования активных материалов. Это критично учитывать при проектировании систем с высокими нагрузками.

Расчетные зависимости и практическое применение

Для количественной оценки используется формула Пейкерта:

C = Iⁿ × t

где:

• C – емкость (А·ч),

• I – ток разряда (А),

• t – время разряда (ч),

• n – коэффициент Пейкерта (безразмерная величина, зависящая от технологии аккумулятора).

Коэффициент n всегда превышает 1.0:

Свинцово-кислотные: 1.1–1.3
Литий-ионные: 1.02–1.1
Никель-кадмиевые: 1.1–1.2

Ток разряда (А)	Измеренная емкость (А·ч)	Падение емкости (%)
2 (0.1C)	20.0	0% (номинал)
10 (0.5C)	18.5	7.5%
20 (1C)	17.0	15%
40 (2C)	15.2	24%

Для коррекции измерений применяют два метода:

Стабилизация тока: Использование электронных нагрузок с постоянным током разряда независимо от напряжения.
Математическая компенсация: Пересчет результатов по формуле Пейкерта с учетом заранее определенного коэффициента n для конкретной модели АКБ.

Игнорирование эффекта приводит к ошибкам в оценке автономности устройств. Например, аккумулятор 100 А·ч при токе 50А может отдать только ~75 А·ч, что требует увеличения расчетного банка батарей на 25-30% для высоконагруженных систем.

Классический метод: измерение контрольным разрядом

Данный подход основан на физическом процессе разряда аккумулятора стабильным током до достижения минимально допустимого напряжения. Измеряется время, за которое батарея отдает накопленный заряд, после чего рассчитывается емкость по формуле: Q = I × t, где I – постоянный ток разряда (в амперах), t – время разряда (в часах). Точность результатов напрямую зависит от стабильности тока на протяжении всего теста.

Методика требует использования специализированного оборудования – нагрузочных стендов с программируемыми параметрами разряда. Современные устройства автоматически фиксируют напряжение, ток и температуру, строят разрядные кривые и вычисляют емкость по достижении конечной точки напряжения, заданной стандартами (например, 10.5В для 12В АКБ). Результаты считаются эталонными для калибровки других измерительных систем.

Ключевые этапы измерения

Подготовка: Полная зарядка АКБ штатным методом, выдержка 1-2 часа для стабилизации.
Настройка параметров:
- Установка тока разряда (обычно 0.05C-0.2C от номинальной емкости)
- Определение порога отсечки по напряжению (например, 1.75В на банку для свинцово-кислотных)
Запуск процесса: Фиксация времени начала разряда под нагрузкой.
Фиксация результатов: Автоматическая остановка при достижении порогового напряжения, расчет емкости.

Сравнение характеристик метода

Преимущества	Недостатки
Высокая точность (±2-3%) Прямое измерение без косвенных расчетов	Длительность (4-20 часов) Деградация АКБ при многократных тестах Требует демонтажа батареи

Важно: Применяется преимущественно в лабораторных условиях и на производстве из-за трудоемкости. Для литий-ионных АКБ требует строгого контроля температуры из-за риска возгорания при глубоком разряде.

Специализированные анализаторы (RC Meter): принцип действия

RC-метры напрямую измеряют электрическую емкость конденсаторов или аккумуляторов, используя фундаментальное соотношение между зарядом, напряжением и емкостью (C = Q / U). Прибор генерирует стабильный переменный или импульсный ток известной величины и частоты, пропуская его через тестируемый объект.

Анализируя падение напряжения на объекте или фазовый сдвиг между током и напряжением, прибор вычисляет емкость. Для аккумуляторов измерение часто проводится на разомкнутой цепи после стабилизации напряжения, чтобы минимизировать влияние внутреннего сопротивления и электрохимических процессов на точность.

Ключевые особенности метода

Генерация тестового сигнала: Используется синусоидальный ток фиксированной частоты (часто 1 кГц или 100 Гц) или короткие импульсы постоянного тока.
Измерение реакции: Фиксируется амплитуда и фаза напряжения на клеммах тестируемого объекта.
Расчет импеданса: По закону Ома (Z = U / I) определяется полное комплексное сопротивление (импеданс) объекта.
Выделение емкостной составляющей: Аппаратно или программно отделяется реактивная (емкостная) компонента импеданса от активной (омического сопротивления).
Прямое вычисление емкости: Значение емкости рассчитывается по формуле C = 1 / (2 * π * f * X_C), где f - частота тестового сигнала, X_C - измеренное емкостное сопротивление.

Преимущества RC-метров	Ограничения для аккумуляторов
Высокая точность измерения емкости конденсаторов	Погрешность при измерении электрохимических элементов из-за неидеальной емкостной модели
Быстрота измерения (секунды)	Требуется полная стабилизация напряжения перед замером
Не требует полного разряда/заряда объекта	Косвенный метод, зависящий от частоты сигнала и состояния батареи

Для аккумуляторов результаты RC-метров считаются оценочными и используются преимущественно для сравнения элементов или оперативного контроля, тогда как точное значение реальной емкости дает только метод полного разряда.

Использование интеллектуальных зарядных устройств с функцией теста

Интеллектуальные (умные) зарядные устройства со встроенной функцией тестирования ёмкости представляют собой наиболее точный и удобный для пользователя метод измерения реальной остаточной ёмкости аккумуляторной батареи (АКБ). Эти устройства автоматизируют процесс, который вручную выполнить сложно и трудоемко: цикл полного разряда с последующим контролируемым зарядом.

Принцип измерения основывается на выполнении полного цикла "заряд-разряд-заряд" под управлением микропроцессора устройства. Умное зарядное устройство сначала полностью заряжает АКБ до 100% своего текущего состояния, затем производит контролируемый разряд батареи постоянным током (обычно в пределах 0.05C - 0.1C от номинальной ёмкости) до достижения нижнего порогового напряжения, одновременно фиксируя количество ампер-часов (А·ч), отданных батареей во время разряда. После этого устройство снова полностью заряжает АКБ для восстановления её рабочего состояния.

Преимущества и особенности метода

Ключевые аспекты использования интеллектуальных зарядных устройств для тестирования ёмкости:

Автоматизация и удобство: Пользователю достаточно подключить АКБ к устройству, выбрать соответствующую программу теста (Capacity Test, Refresh, Recovery) и запустить процесс. Все этапы выполняются автоматически.
Высокая точность: Измерение фактически отданных ампер-часов (А·ч) во время контролируемого разряда является наиболее точным методом определения реальной остаточной ёмкости АКБ в текущий момент времени.
Контроль параметров: Устройство постоянно отслеживает напряжение, ток и температуру батареи на всех этапах цикла, обеспечивая безопасность процесса и точность измерений.
Определение состояния здоровья (SoH): Сравнение измеренной ёмкости с номинальной (паспортной) ёмкостью новой АКБ позволяет рассчитать показатель State of Health (SoH) - состояние здоровья батареи в процентах (например, 4500 мА·ч измерено / 5000 мА·ч номинал = 90% SoH).
Сохранение данных и отчеты: Многие продвинутые модели сохраняют результаты теста, строят графики напряжения/тока во время разряда и позволяют просматривать или выгружать отчеты.
Следование стандартам: Метод соответствует стандартным протоколам тестирования ёмкости (например, Battery Council International - BCI).

Однако, у метода есть и ограничения:

Время: Полный цикл теста (заряд + разряд + заряд) для АКБ средней и большой ёмкости может занимать десятки часов (например, 20-30 часов и более для автомобильного аккумулятора 60 А·ч).
Стоимость: Качественные интеллектуальные зарядные устройства с точной функцией тестирования ёмкости стоят значительно дороже простых зарядок или мультиметров.
Требует полного цикла: Для получения точного результата батарея должна пройти весь процесс от полностью заряженного до полностью разряженного состояния и обратно. Прерывание теста искажает результат.

Таким образом, интеллектуальные зарядные устройства с функцией теста ёмкости являются оптимальным инструментом для точной диагностики состояния АКБ, предоставляя наиболее достоверные данные о её реальной остаточной ёмкости и общем состоянии здоровья (SoH), несмотря на длительность самого процесса измерения.

Нагрузочные вилки для быстрой оценки

Нагрузочная вилка представляет собой портативное устройство для оперативной проверки емкости и состояния аккумуляторных батарей под контролируемой нагрузкой. Принцип работы основан на имитации реальной нагрузки с помощью встроенного сопротивления, позволяя зафиксировать напряжение АКБ в момент подключения и через заданный интервал времени.

Использование нагрузочной вилки дает возможность быстро выявить критическую просадку напряжения, свидетельствующую о потере емкости или неисправности банок. Тестирование проводится при полном заряде АКБ: щупы подключаются к клеммам батареи, после чего активируется нагрузка на 5-10 секунд. Показания вольтметра сравниваются с эталонными значениями для конкретного типа аккумулятора.

Ключевые особенности применения

Типы нагрузок: спиральные резисторы (для кислотных АКБ) или электронные схемы (для Li-ion)
Диагностируемые параметры:
- Напряжение холостого хода (без нагрузки)
- Просадка напряжения под током 100-200А
- Скорость восстановления напряжения
Преимущества: скорость теста (15-30 сек), простота использования, выявление "мертвых" банок в свинцовых АКБ

Напряжение под нагрузкой (12В АКБ)	Оценка состояния
9.5-10.5В	Нормальная емкость (80-100%)
8.5-9.4В	Частичная потеря емкости (50-80%)
<8.5В	Критический износ или неисправность

Важно: вилка не измеряет емкость в ампер-часах напрямую, но позволяет косвенно оценить ее сохранность через поведение напряжения. Для точного определения остаточной емкости требуется разрядное тестирование с фиксацией времени.

Применение электронной нагрузки (Electronic Load)

Электронная нагрузка активно используется для точного измерения ёмкости аккумуляторов путём контролируемого разряда. Прибор создаёт стабильное сопротивление, потребляя заданный ток от батареи, и фиксирует ключевые параметры: время разряда, напряжение и ток. По полученным данным вычисляется фактическая ёмкость по формуле C = I × t, где I – постоянный ток разряда, а t – время до достижения минимального порогового напряжения.

Основное преимущество метода – высокая точность и воспроизводимость результатов благодаря цифровому управлению характеристиками разряда. Электронные нагрузки поддерживают сложные профили тестирования (например, ступенчатое изменение тока), автоматическую остановку при критическом напряжении и интеграцию с ПО для сбора статистики. Это исключает человеческие ошибки и обеспечивает соответствие стандартам IEC.

Ключевые аспекты применения

Процедура измерения:

Подключение аккумулятора к клеммам нагрузки с соблюдением полярности.
Установка тока разряда (например, 1C для 1-часового теста).
Определение напряжения отсечки (2.5-3.0 В для Li-ion, 1.75 В для свинцово-кислотных).
Автоматический расчёт ёмкости после завершения разряда.

Преимущества перед альтернативными методами:

Точность: Погрешность ≤1% благодаря стабилизации тока.
Гибкость: Поддержка динамических сценариев (CC, CV, CR).
Безопасность: Защита от перегрева, КЗ и обратной полярности.
Автоматизация: Экспорт данных в CSV/Excel для анализа деградации.

Параметр	Влияние на точность
Температурная компенсация	Корректирует ток при нагреве элементов
Частота дискретизации	Высокое разрешение (>100 Гц) фиксирует кратковременные аномалии
Калибровка	Обязательная поверка раз в 6 месяцев

Профессиональные стенды с автоматической записью данных

Современные профессиональные стенды для измерения ёмкости аккумуляторов оснащаются программно-аппаратными комплексами, обеспечивающими непрерывный мониторинг и фиксацию параметров в ходе тестирования. Такие системы автоматически регистрируют напряжение, ток, температуру и время на каждом этапе цикла заряда-разряда, исключая влияние человеческого фактора на результаты.

Ключевое преимущество этих стендов – интеграция с ПО для визуализации данных, которое строит графики в реальном времени и формирует детализированные отчёты. Это позволяет оперативно выявлять аномалии (например, падение напряжения под нагрузкой или перегрев) и сравнивать характеристики нескольких аккумуляторов в едином интерфейсе.

Критические компоненты и функционал

Многоуровневые профили тестирования – предустановленные шаблоны для различных типов АКБ (Li-ion, Pb, NiMH) с регулируемыми токами заряда/разряда.
Синхронная запись данных с датчиков с частотой до 1 Гц и сохранение в форматах CSV, XLSX для последующего анализа.
Автоматическое определение ёмкости путём вычисления интеграла тока разряда по времени до достижения порогового напряжения.

Тип стенда	Точность	Макс. ток	Параллельное тестирование
Базовый	±1%	30А	до 4 АКБ
Промышленный	±0.2%	200А	до 24 АКБ

Дополнительные возможности включают: прогнозирование остаточного ресурса батареи через алгоритмы машинного обучения, удалённое управление через облачные платформы и генерацию QR-кодов с результатами для маркировки тестируемых образцов. Для критичных применений (например, в авиации) стенды оснащаются резервными источниками питания для сохранения данных при сбоях сети.

DIY-методы: измерение мультиметром и секундомером

При отсутствии специализированного оборудования для оценки емкости аккумулятора применяют метод разряда постоянным током с фиксацией времени. Суть заключается в контролируемом разряде батареи через резистор известного сопротивления при одновременном замере напряжения мультиметром и времени работы до достижения порогового напряжения отсечки.

Для реализации потребуется мультиметр с функцией вольтметра, резистор (мощностью не менее 5Вт), секундомер и нагрузочный элемент (например, лампочка на 12В или резистивная проволока). Точность напрямую зависит от стабильности тока разряда и корректности фиксации конечного напряжения.

Пошаговый алгоритм измерения

Замерьте начальное напряжение аккумулятора мультиметром в режиме вольтметра.
Рассчитайте ток разряда по формуле: I = U / R, где R – сопротивление нагрузочного резистора.
Подключите нагрузку к клеммам АКБ через резистор, одновременно включив секундомер.
Фиксируйте время до падения напряжения до минимально допустимого уровня (например, 10.8В для 12В батареи).
Вычислите емкость: C [А·ч] = I [А] × T [ч], где T – время разряда в часах.

Параметр	Пример для 12В АКБ
Сопротивление нагрузки	6 Ом (ток ~2А при 12В)
Напряжение отсечки	10.8В
Время разряда	5 часов
Расчетная емкость	2А × 5ч = 10А·ч

Критические ограничения метода: требует ручного контроля напряжения для точной фиксации конечной точки, не учитывает температурные эффекты и возможное восстановление напряжения после отключения нагрузки. Погрешность достигает 15-20% из-за неидеальной стабильности тока разряда.

Для повышения точности рекомендуется использовать токоизмерительные клещи вместо расчетного тока, а также проводить тест при температуре +20±5°C. Метод применим только для свинцово-кислотных и щелочных АКБ, но не подходит для литиевых батарей из-за риска повреждения.

Тестирование свинцово-кислотных батарей (SLA)

Основной метод контроля состояния SLA батарей – измерение напряжения разомкнутой цепи (НРЦ). Проводится через 4-8 часов после отключения нагрузки при температуре +25°C. Напряжение коррелирует с уровнем заряда: 12.7В соответствует 100%, 11.8В – 0%.

Для оценки реальной емкости применяется нагрузочное тестирование. К полностью заряженной батарее подключается нагрузка, соответствующая 50% номинального тока холодной прокрутки (CCA). Измеряется время до падения напряжения до 10.5В (для 12В батареи). Результат сравнивается с паспортными данными.

Дополнительные методы диагностики

Важные способы оценки состояния SLA:

Измерение внутреннего сопротивления (импеданса) – рост значения более 150% от номинала сигнализирует о деградации
Гидрометрический анализ – проверка плотности электролита в банках ареометром (норма: 1.265 г/см³ при +25°C)

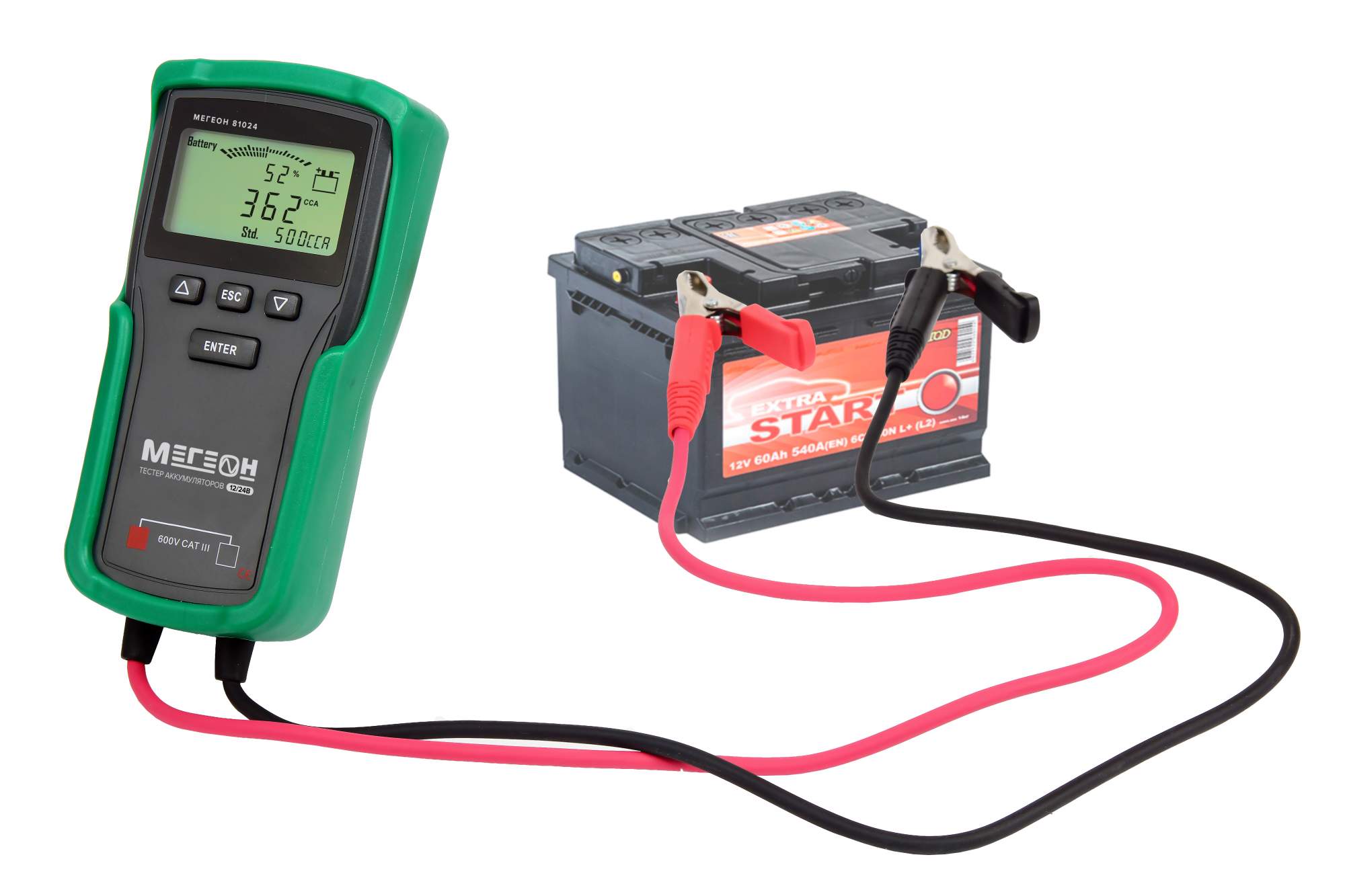

Тестеры проводимости – косвенная оценка емкости через замер пускового тока (CCA)

Параметр	Исправная батарея	Требует замены
НРЦ (12В)	12.6-12.8В	<12.2В
Плотность электролита	1.24-1.28 г/см³	<1.20 г/см³
Разброс плотности в банках	<0.04 г/см³	>0.05 г/см³

При проведении тестов обязательна проверка визуальных дефектов: вздутие корпуса, подтеки электролита, окисление клемм. Недопустимо тестирование батарей с повреждениями герметизации.

Особенности замера емкости литий-ионных (Li-Ion) элементов

Измерение емкости литий-ионных элементов требует учета их электрохимических свойств и строгого соблюдения методик. Неправильный замер приводит к некорректной оценке состояния элемента и сокращению срока службы.

Основная сложность заключается в нелинейности разрядных характеристик и чувствительности к температурным условиям. Традиционные методы требуют адаптации под специфику Li-Ion химии.

Ключевые аспекты проведения замеров

Для получения достоверных результатов необходимо соблюдать следующие требования:

Температурный режим: Замеры проводятся при +20°C±5°C. Отклонения более чем на 10°C дают погрешность до 15%.
Напряжение отсечки: Разряд прекращают при достижении 2.5-3.0В в зависимости от химического состава катода (LCO, NMC, LFP).
Ток разряда: Используют токи 0.2C-1C (где С – номинальная емкость). Превышение 1C провоцирует перегрев и недостоверные данные.

Основные методы измерения:

Метод	Принцип работы	Точность
Контролируемый разряд	Полный заряд → Разряд стабильным током → Замер времени до напряжения отсечки	±3% (при соблюдении условий)
Кулонометрия	Подсчет заряда, прошедшего через элемент в цикле заряда/разряда	±5% (требует калибровки)
Импедансная спектроскопия	Косвенная оценка через измерение внутреннего сопротивления	±10% (для быстрой диагностики)

Критические ограничения:

Запрещено проводить глубокий разряд ниже 2.0В – это вызывает необратимую деградацию
Требуется предварительная калибровка оборудования с учетом кривой разряда конкретного типа Li-Ion
Результаты цикла форматирования (первого заряда/разряда) не учитываются в расчетах

Профессиональные анализаторы емкости (например, ZKETECH EBC или HIOKI BT3561) автоматизируют процесс, контролируя температурную компенсацию и критические параметры в реальном времени.

Проверка щелочных (NiMH, NiCd) аккумуляторов

Измерение напряжения под нагрузкой – ключевой метод оценки состояния. Используется нагрузочная вилка или резистор, имитирующий рабочий ток (например, 0.2C). Напряжение замеряют через 5-10 секунд после подключения нагрузки. Значительное проседание (ниже 1.0-1.1В для NiMH/NiCd под номинальной нагрузкой) указывает на деградацию или глубокий разряд.

Тестирование реальной ёмкости требует полного цикла разряда после зарядки. Применяются анализаторы аккумуляторов или интеллектуальные зарядные устройства с функцией capacity test. Аккумулятор разряжается стабильным током (обычно 0.1C-0.2C) до напряжения 0.9-1.0В на элемент. Регистрируемая ёмкость (в мА·ч) сравнивается с номиналом – отклонение ниже 70-80% сигнализирует о необходимости замены.

Дополнительные диагностические методы

Оценка внутреннего сопротивления выявляет "уставшие" элементы. Высокое сопротивление (часто >100-200 мОм для AA) приводит к перегреву и падению напряжения под нагрузкой. Измеряется спецприборами (LCR-метры, анализаторы) методом переменного тока или сравнением напряжения без нагрузки и под нагрузкой. Резкий рост сопротивления – признак необратимой деградации.

Тест на саморазряд выявляет брак или старые аккумуляторы. После полной зарядки элемент оставляют без нагрузки на 24-48 часов, затем замеряют остаточное напряжение. Быстрая потеря напряжения (например, <1.2В через сутки для NiMH) указывает на высокий саморазряд, делающий элемент непригодным для длительного хранения.

Основное оборудование для проверки:

Умные зарядные устройства с тестовыми функциями (Opus, SkyRC)
Специализированные анализаторы (West Mountain Radio CBA, ZB2L3)
Мультиметры и нагрузочные резисторы для базовых замеров
Термопары для контроля температуры при нагрузочных тестах

Критические параметры при интерпретации результатов:

Параметр	Норма для исправного NiMH/NiCd	Тревожный показатель
Напряжение под нагрузкой (0.2C)	1.2 - 1.25В	< 1.0В
Ёмкость (относительно номинала)	> 80%	< 70%
Внутреннее сопротивление (AA)	20 - 80 мОм	> 150 мОм
Саморазряд за 30 суток	< 30% заряда	> 50% заряда

Важно: NiCd требуют периодического полного разряда до 1.0В/элемент для устранения "эффекта памяти", NiMH такой процедуры не любят. При проверке элементов в батарее выявляйте "слабые звенья" – разбаланс по напряжению или ёмкости более 10% требует замены отстающего элемента.

Измерение емкости батарей в мобильных устройствах

Точное определение реальной емкости аккумулятора критично для диагностики состояния батареи и прогнозирования автономности устройства. В мобильных гаджетах применяются как аппаратные, так и программные методы, часто комбинируемые для повышения точности.

Современные смартфоны и планшеты оснащаются встроенными контроллерами питания, которые непрерывно отслеживают ключевые параметры: напряжение, ток заряда/разряда и температуру. Эти данные используются для косвенного расчета емкости на основе математических моделей.

Основные методы измерения

Калибровка полным циклом разряда:

Устройство полностью заряжается до 100%
Производится контролируемый разряд фиксированной нагрузкой до 0%
Рассчитывается емкость по формуле: Ёмкость (мА·ч) = Ток разряда (мА) × Время разряда (ч)

Кулоновский счет (Coulomb counting):

Интегрирование тока во времени с помощью датчиков в цепи
Формула: Ёмкость = ∫I·dt (от полного заряда до полного разряда)
Требует высокой точности измерительных шунтов

Метод	Точность	Недостатки
Разрядный тест	Высокая (±3%)	Длительность, деградация батареи
Кулоновский счет	Средняя (±5-10%)	Накопление погрешности, дрейф калибровки

Программные оценки: Используют статистику потребления ОС и алгоритмы машинного обучения, но дают приблизительные значения без аппаратной верификации. Точность напрямую зависит от калибровки заводских контроллеров и снижается при старении батареи.

Диагностика автомобильных стартерных аккумуляторов

Диагностика автомобильных стартерных аккумуляторов направлена на оценку их реальной емкости и способности обеспечивать пуск двигателя. Ключевыми проверяемыми параметрами являются номинальная емкость (А·ч), ток холодной прокрутки (А), напряжение холостого хода и внутреннее сопротивление. Своевременная диагностика позволяет выявить деградацию батареи до возникновения критических отказов.

Основным деградационным фактором выступает сульфатация пластин, приводящая к снижению активной площади электродов и росту внутреннего сопротивления. Дополнительными причинами падения емкости могут быть осыпание активной массы, коррозия решеток, потеря электролита или глубокий разряд. Точное измерение остаточной емкости является определяющим критерием при оценке состояния АКБ.

Способы измерения емкости

Контрольный разряд – эталонный метод: полностью заряженный аккумулятор разряжают стабильным током (обычно 0.05C) до напряжения 10.8В, фиксируя время. Расчет: Емкость (А·ч) = Ток разряда (А) × Время (ч). Недостатки: длительность (20+ часов) и необходимость обслуживания.
Нагрузочные тестеры (вилки) – измерение падения напряжения под нагрузкой, близкой к току стартера. Позволяет косвенно оценить емкость по степени просадки напряжения (например, при 12.6В и нагрузке 200А падение ниже 9В указывает на износ). Быстрый, но дает ориентировочный результат.
Электронные анализаторы – современные приборы, использующие:
- Анализ отклика на сигналы переменного тока для расчета внутреннего сопротивления
- Сравнение эталонных характеристик с реальными параметрами под малой нагрузкой
- Прогнозирование емкости через алгоритмы на основе напряжения, температуры и истории циклов

Метод	Точность	Время теста	Необходимость полного заряда
Контрольный разряд	Высокая (±3%)	10-24 часа	Обязательна
Нагрузочная вилка	Средняя (±15%)	5-10 секунд	Рекомендована
Электронный анализатор	Зависит от модели (±5-10%)	2-3 минуты	Желательна

При интерпретации результатов учитывается температура электролита (корректировка по таблицам производителя) и степень заряда. Измерение емкости рекомендуется сочетать с проверкой напряжения генератора и утечек тока в бортовой сети для комплексной диагностики электросистемы автомобиля.

Проведение теста при разной температуре среды

Температурные условия существенно влияют на электрохимические процессы внутри аккумулятора, изменяя его внутреннее сопротивление, скорость протекания реакций и фактическую доступную емкость. Измерения, проведенные при неконтролируемой температуре, дают несопоставимые и часто недостоверные результаты, что критично для точной диагностики состояния батареи.

Для получения релевантных данных тестирование должно проводиться в термокамере или климатической камере, позволяющей стабильно поддерживать заданный температурный режим. Аккумулятор перед началом теста выдерживается в камере не менее 2-4 часов для полной стабилизации температуры всех его внутренних компонентов, исключая влияние термических градиентов.

Ключевые аспекты методики

Основные этапы и требования к температурному тестированию емкости:

Диапазон температур: Тесты проводятся в диапазоне, характерном для эксплуатации устройства (например, от -20°C до +50°C). Обязательные точки: комнатная температура (+20-25°C) как эталонная, минимальная и максимальная заявленные производителем.
Протокол разряда:
- Постоянный ток (CC): Наиболее распространен. Ток разряда нормируется относительно номинальной емкости (C-rate).
- Постоянная мощность (CP): Актуально для нагрузок типа электромоторов.
- Конечное напряжение: Фиксируется в соответствии со спецификацией химии АКБ (Li-ion, Pb, NiMH).
Контроль параметров: Непрерывная фиксация напряжения, тока, температуры корпуса и окружающей среды, времени.

Результаты теста оформляются в виде таблицы, где явно видна зависимость измеренной емкости от температуры:

Температура среды (°C)	Измеренная емкость (Ач)	% от номинальной емкости	Время разряда (ч:мин)
+25	4.95	99%	4:57
0	4.30	86%	4:18
-20	2.75	55%	2:45
+50	4.80	96%	4:48

Интерпретация данных: Резкое падение емкости при отрицательных температурах характерно для большинства электрохимических систем из-за увеличения вязкости электролита и замедления ионного переноса. Повышенные температуры могут незначительно увеличить доступную емкость, но ускоряют деградацию батареи. Сравнение результатов с паспортными данными позволяет оценить состояние АКБ и его пригодность для работы в конкретных климатических условиях.

Влияние скорости разряда на точность результата

Скорость разряда аккумулятора напрямую определяет величину измеряемой ёмкости. При высоких токах разряда фиксируемая ёмкость оказывается ниже номинальной, тогда как при низких токах результаты ближе к паспортным значениям. Это связано с нелинейной зависимостью электрохимических процессов от скорости отбора энергии.

Уменьшение ёмкости при интенсивном разряде объясняется ростом потерь. Часть энергии преобразуется в тепло из-за внутреннего сопротивления батареи, а также расходуется на преодоление поляризационных эффектов в электролите и электродах. Эффект усиливается при низких температурах и в старых аккумуляторах с деградировавшими компонентами.

Ключевые аспекты влияния

Эффект Пейкерта: Ёмкость снижается экспоненциально при увеличении тока (C_факт = C_ном × (I_ном/I_разр)^k-1). Коэффициент k зависит от технологии (1.1-1.3 для Li-Ion, 1.2-1.5 для свинцовых).
Внутреннее сопротивление: Вызывает падение напряжения, приводящее к преждевременному срабатыванию порога отключения прибора.
Тепловые эффекты: При токах выше 1C нагрев элементов снижает эффективность электрохимических реакций.

Тип аккумулятора	Рекомендуемый ток разряда (для точности)	Погрешность при 2C vs 0.2C
Свинцовый (AGM)	0.05C–0.2C	До -15%
Li-Ion	0.2C–1C	До -8%
NiMH	0.1C–0.5C	До -12%

Для сравнения результатов всегда указывайте ток разряда в амперах или кратных значениях (0.5C, 1C).
Калибруйте прибор согласно стандартам (например, IEC 61960 для Li-Ion), где регламентированы скорости разряда.
Компенсируйте отклонения программно: современные анализаторы используют алгоритмы поправки по кривым Пейкерта.

Особенно критично влияние скорости для аккумуляторов с высоким импедансом. В свинцовых АКБ погрешность достигает 20–25% при разряде токами 2C–3C, тогда как в литиевых полимерных обычно не превышает 10%. Игнорирование этого фактора ведёт к некорректной диагностике состояния батареи.

Поверка и калибровка измерительных приборов

Поверка приборов для измерения ёмкости аккумуляторов – обязательная процедура, подтверждающая соответствие метрологическим характеристикам. Она включает экспериментальное определение погрешности средства измерения и её сравнение с установленными нормами. Поверка проводится по утверждённым методикам с использованием эталонного оборудования и является законодательным требованием для приборов, применяемых в сферах государственного регулирования (например, при коммерческих расчётах или контроле качества на производстве).

Калибровка представляет собой добровольную операцию по установлению точных значений погрешности измерительного прибора относительно эталона и, при необходимости, его корректировке. Для тестеров ёмкости АКБ калибровка часто выполняется пользователем или сервисными центрами с помощью прецизионных калибровочных резисторов или высокоточных источников тока/напряжения. Регулярная калибровка критична для поддержания достоверности измерений, особенно после ремонта или длительной эксплуатации.

Ключевые аспекты процессов

Основные этапы поверки:

Внешний осмотр на отсутствие повреждений
Опробование функционала
Определение метрологических характеристик:
- Сравнение показаний с образцовым прибором
- Проверка точности измерения тока разряда/напряжения
- Контроль правильности расчёта ёмкости (C = I × t)
Выдача свидетельства/нанесение поверительного клейма

Средства калибровки:

Тип оборудования	Назначение
Эталонные прецизионные резисторы	Калибровка измерительных цепей тока
Калибраторы напряжения	Поверка точности вольтметра прибора
Высокоточные источники тока	Верификация работы цепей заряда/разряда
Эталонные счетчики времени	Контроль точности хронометража

Периодичность поверки устанавливается нормативными документами (обычно 1-2 года), калибровка же выполняется по рекомендациям производителя или при заметном ухудшении точности. Отсутствие своевременной поверки делает результаты измерений юридически недействительными, а пренебрежение калибровкой приводит к накоплению ошибок при оценке состояния АКБ.

Расчеты емкости через напряжение и сопротивление

Принцип расчета основан на законе Ома и зависимости напряжения от степени разряда аккумулятора. Для вычислений необходимо зафиксировать начальное напряжение на клеммах, подключить нагрузку известного сопротивления и засечь время до достижения минимально допустимого напряжения.

Точность метода зависит от стабильности сопротивления нагрузки и равномерности разрядной характеристики батареи. Погрешность возрастает при нелинейной зависимости напряжения от оставшегося заряда или при изменении температуры.

Формулы и последовательность действий

Основная формула для расчета емкости (C) в ампер-часах:

C = I × t

где:

I – сила тока разряда (А),

t – время разряда до конечного напряжения (ч).

Порядок измерений:

Измерьте начальное напряжение холостого хода (U_нач)
Подключите резистор с известным сопротивлением (R)
Рассчитайте ток разряда: I = U_раб / R
Засеките время (t) до падения напряжения до U_кон
Вычислите емкость: C = (U_раб / R) × t

Примечание: U_раб принимается как среднее значение между начальным и конечным напряжением.

Пример расчета

Параметр	Значение	Единицы
Сопротивление нагрузки (R)	10	Ом
Среднее рабочее напряжение (U_раб)	3.7	В
Время разряда (t)	5	часы
Ток разряда (I)	0.37	А
Емкость (C)	1.85	А·ч

Ключевые ограничения метода

Не учитывает саморазряд батареи
Требует полного цикла разряда
Неточен для стареющих аккумуляторов с повышенным ESR
Игнорирует температурную компенсацию

Важно: Для свинцово-кислотных АКБ конечное напряжение принимается 10.8В (12В батарея), для Li-ion – 2.7-3.0В на элемент. Использование сопротивления, вызывающего ток разряда выше паспортного, приводит к заниженным результатам из-за нагрева.

Программное обеспечение для снятия показаний (USB-анализаторы)

Специализированное ПО синхронизируется с USB-анализаторами, обеспечивая точный контроль параметров заряда/разряда аккумулятора. Оно автоматизирует процесс измерения емкости, фиксируя ток, напряжение и температуру в реальном времени с высокой частотой дискретизации.

Программы преобразуют сырые данные в графики и отчеты, вычисляя фактическую емкость по формуле: интеграл тока по времени. Ключевые функции включают калибровку оборудования, настройку тестовых профилей и автоматическое определение конца разряда по пороговому напряжению.

Критические аспекты ПО для USB-анализаторов

Совместимость: Поддержка ОС (Windows/Linux/macOS) и протоколов обмена данными (SCPI, Modbus)
Алгоритмы расчета: Коррекция результатов на основе температуры и саморазряда
Визуализация: Динамические графики зависимости напряжения от емкости

Функция ПО	Практическое применение
Логирование данных	Экспорт CSV/Excel для сравнения циклов тестирования
Триггеры аварийной остановки	Прерывание теста при превышении допустимого нагрева
Многоканальный контроль	Параллельное тестирование нескольких аккумуляторов

Популярные решения: Keweisi Power Analyzer Suite, Batronix BCL и LabVIEW-модули. Для точности критичен выбор алгоритма интерполяции данных при прерывистом разряде импульсными нагрузками. ПО должно компенсировать падение напряжения на проводах, используя 4-проводное подключение к клеммам.

Интерпретация результатов: уровень деградации батареи

Измеренная фактическая емкость (C_изм) напрямую сравнивается с номинальной (паспортной) емкостью батареи (C_ном), указанной производителем. Основной показатель деградации – остаточная емкость, выраженная в процентах от номинального значения. Именно этот процент является ключевым индикатором состояния батареи и степени ее износа.

Процент остаточной емкости рассчитывается по простой формуле: (C_изм / C_ном) * 100%. Результат интерпретируется для оценки текущего состояния батареи и принятия решения о ее дальнейшей эксплуатации или замене. Важно учитывать, что измерения должны проводиться при температуре, близкой к комнатной (обычно 20-25°C), так как емкость зависит от температуры.

Оценка состояния по остаточной емкости

Следующие диапазоны значений остаточной емкости служат общим ориентиром для оценки уровня деградации:

> 95%: Батарея в отличном состоянии, деградация минимальна или отсутствует.
85% - 95%: Нормальное состояние для батареи, бывшей в эксплуатации некоторое время. Деградация присутствует, но не критична.
70% - 85%: Заметная деградация. Время автономной работы значительно снижено. Рекомендуется планировать замену в ближайшем будущем, особенно для ответственных применений.
50% - 70%: Сильная деградация. Батарея практически исчерпала свой ресурс. Эксплуатация возможна только в некритичных сценариях с очень коротким временем работы от аккумулятора. Требует срочной замены.
< 50%: Глубокая деградация. Батарея непригодна для полноценного использования. Риск резкого падения напряжения под нагрузкой, отключений устройства и даже вздутия корпуса существенно возрастает. Замена обязательна.

Остаточная емкость (%)	Уровень деградации	Рекомендуемое действие
95 - 100	Минимальный / Отсутствует	Эксплуатация без ограничений
85 - 95	Умеренный	Нормальная эксплуатация, мониторинг
70 - 85	Значительный	Планировать замену
50 - 70	Сильный	Срочная замена
< 50	Критический	Немедленная замена

Важные аспекты интерпретации:

Критический порог замены: Для многих устройств (особенно сотовых телефонов, ноутбуков, электромобилей) порогом для серьезного рассмотрения замены считается 80% остаточной емкости. При этом значении пользователь уже явно ощущает сокращение времени работы.
Тенденция важнее разового измерения: Однократное измерение дает срез состояния. Гораздо информативнее регулярные (например, раз в 3-6 месяцев) замеры одной и той же батареи. Это позволяет отслеживать скорость деградации и более точно прогнозировать оставшийся ресурс.
Влияние условий эксплуатации: Результат следует рассматривать в контексте истории использования батареи (глубина разрядов, частота циклов, температурные режимы). Батарея с 82% емкости после 5 лет работы в идеальных условиях может быть в лучшем состоянии, чем батарея с 85% после 1 года эксплуатации с глубокими разрядами и перегревами.

Определение остаточного ресурса аккумулятора

Остаточный ресурс аккумулятора характеризует его способность сохранять номинальную емкость после многократных циклов заряда-разряда. Точное определение этого параметра позволяет прогнозировать срок службы источника питания, предотвращать внезапные отказы оборудования и оптимизировать замену элементов.

Методы оценки разделяются на прямые (измерение фактической емкости) и косвенные (анализ параметров, коррелирующих с износом). Ключевым инструментом для прямых измерений служит специализированный прибор – анализатор емкости, осуществляющий контролируемый разряд с фиксацией отдаваемой энергии.

Основные способы определения

Прямое измерение остаточной емкости (C_ост) выполняется по формуле:

C_ост = I × t

где I – ток разряда, t – время разряда до достижения конечного напряжения. Для сравнения с номиналом используют коэффициент остаточной емкости:

K_ост = (C_ост / C_ном) × 100%

Косвенные методы включают:

Измерение внутреннего сопротивления: рост сопротивления коррелирует с деградацией электродов и потерей емкости.
Анализ кривой заряда/разряда: изменение формы кривой напряжения указывает на износ химических компонентов.
Подсчет циклов работы: сопоставление с паспортным количеством циклов для данной модели АКБ.

Метод	Точность	Время	Оборудование
Контрольный разряд	Высокая	Часы/сутки	Анализатор емкости
Импедансная спектроскопия	Средняя	Минуты	AC-измеритель
Кулонометрия	Низкая	Секунды	BMS-системы

Современные анализаторы автоматизируют процесс: программируют ток разряда, фиксируют напряжение и температуру, вычисляют C_ост с учетом поправочных коэффициентов. Для Li-ion аккумуляторов критичен контроль минимального напряжения во избежание повреждения.

Признаки неисправности батареи по показателям емкости

Снижение фактической емкости относительно номинального значения – ключевой индикатор проблем. Если измеренная емкость падает ниже 80% от заявленной производителем, это свидетельствует о выраженной деградации химических компонентов батареи. Такое отклонение существенно ограничивает автономность устройства и требует диагностики причин.

Несоответствие динамики разряда эталонным характеристикам также указывает на неисправность. Резкие скачки напряжения при плавной нагрузке, неестественно быстрое падение емкости в первых 10-20% цикла разряда или "проседание" напряжения под нагрузкой при сохранении номинальных показателей в состоянии покоя – все это признаки внутренних дефектов элементов.

Критические отклонения при замерах

Неустойчивые показания при повторных тестах: колебания более 5% между измерениями указывают на нарушение внутренней стабильности ячеек.
Нулевое значение напряжения при сохранении физической целостности корпуса – признак глубокого сульфатирования или обрыва внутренних соединений.
Аномальный саморазряд: потеря более 5% емкости за 24 часа после полного заряда (при отключенной нагрузке) сигнализирует о внутренних утечках.

Параметр	Норма	Неисправность
Скорость разряда	Плавное снижение напряжения	Ступенчатые провалы (>0.5В)
Баланс ячеек	Разброс ≤ 0.05В	Разница > 0.2В между секциями
Восстановление напряжения	До 95% за 5 мин после нагрузки	Восстановление < 90% за 30 мин

Проверка под нагрузкой: если падение емкости превышает 30% при номинальной нагрузке против паспортных данных – батарея непригодна для эксплуатации в штатном режиме.
Температурная аномалия: рост температуры корпуса выше 45°C при замере емкости током 0.1C указывает на внутреннее короткое замыкание.
Эффект памяти: снижение измеренной емкости после частичных разрядов с восстановлением только после глубокого цикла – симптом кристаллизации электролита.

Встроенные счетчики кулонов (Coulomb Counting)

Принцип работы кулоновских счетчиков основан на прямом измерении тока заряда и разряда аккумулятора с последующим интегрированием этих значений по времени. Микросхема мониторинга непрерывно отслеживает протекающий через шунтирующий резистор ток, фиксируя количество электрического заряда (в кулонах), прошедшего через батарею за определенный период. Полученные данные используются для расчета оставшейся емкости.

Точность метода напрямую зависит от калибровки шунта и минимального дрейфа усилителя. Погрешности накапливаются со временем из-за саморазряда, температурных флуктуаций и неточностей АЦП, что требует периодической калибровки при полном заряде или разряде батареи. Современные чипы компенсируют эти факторы через алгоритмы коррекции и температурную компенсацию.

Ключевые особенности реализации

Топология измерения: Последовательное включение прецизионного шунта (обычно 1-20 мОм) на пути тока батареи
Аппаратная часть:
- Высокоточные операционные усилители
- 16-24 битные АЦП с малым смещением
- Энергонезависимая память для хранения регистров
Корректирующие алгоритмы:
1. Компенсация саморазряда по загруженным в память моделям
2. Учет КПД заряда (Coulombic Efficiency) при разных токах
3. Температурная коррекция сопротивления шунта

Преимущества включают высокую точность в краткосрочных циклах и независимость от кривой разряда. Недостатки – дрейф показаний без калибровки и повышенное энергопотребление схемы измерения.

Параметр	Типовое значение	Влияние на точность
Точность шунта	±0.5%	Прямая зависимость
Дрейф усилителя	1-5 мкВ/°C	Критично при ΔT > 10°C
Частота дискретизации	1-10 кГц	Снижение ошибок на импульсных нагрузках

Предразряд перед замером: необходимость алгоритмов

Предварительный разряд аккумулятора до заданного напряжения является обязательным этапом для точного измерения ёмкости. Без этой процедуры результаты искажаются из-за гистерезиса напряжения и неполной стабилизации электрохимических процессов после предыдущего цикла зарядки.

Алгоритмы предразряда обеспечивают воспроизводимость условий тестирования, исключая влияние "памяти" заряда и остаточного поверхностного заряда на электродах. Это особенно критично для Li-ion и NiMH аккумуляторов, где напряжение покоя нелинейно зависит от степени заряда.

Ключевые аспекты реализации алгоритмов

Эффективные системы управления предразрядом включают:

Контроль тока разряда – поддержание постоянного значения (±5%) согласно техническим требованиям АКБ
Точное определение конечного напряжения – с поправкой на температуру и тип химии (например, 2.5В для LiFePO₄, 1.0В для NiCd)
Фазу стабилизации – обязательную выдержку (30-120 мин) после разряда для нормализации внутреннего сопротивления

Параметр	Оптимальное значение	Последствия нарушения
Скорость разряда	0.1-0.2C	Перегрев, завышение ёмкости
Допуск по напряжению	±1%	Ошибка до 5% в расчёте ёмкости
Время стабилизации	>30 мин при 25°C	Нестабильность напряжения в начале теста

Автоматизация процесса исключает субъективные ошибки: микроконтроллеры приборов анализируют dV/dt для точного определения момента прекращения разряда и используют термокомпенсацию на основе данных датчиков температуры.

Инициировать разряд стабильным током до достижения V_min
Фиксация момента достижения порога по производной напряжения (dV/dt ≤ 0.1%/мин)
Активация таймера стабилизации с контролем теплового дрейфа
Автопереход в режим замера ёмкости при отклонении напряжения ≤0.5% за 10 мин

Меры безопасности при работе с мощными батареями

Работа с высокоемкостными аккумуляторами требует строгого соблюдения протоколов безопасности из-за рисков возгорания, взрыва и химического воздействия. Неправильное обращение может привести к выделению токсичных газов, термическому разгону и серьезным травмам.

Используйте только сертифицированное оборудование с соответствующими диапазонами измерений. Перед тестированием визуально проверьте батарею на деформации, утечки электролита или повреждения изоляции. Избегайте контакта с клеммами металлическими предметами.

Ключевые правила

Электробезопасность:

Отключайте питание перед подключением измерительных щупов
Используйте инструменты с изолированными рукоятями
При работе с батареями >60В применяйте диэлектрические перчатки

Защита от КЗ:

Всегда демонтируйте батарею из устройства
Изолируйте клеммы при хранении
Используйте предохранители в измерительных цепях

Риск	Мера предосторожности
Химические ожоги	Резиновые перчатки, защитные очки
Вдыхание паров	Работа в вентилируемом помещении
Возгорание	Огнетушитель класса D, песок

Запрещено: тестировать перегретые или вздутые аккумуляторы, превышать допустимые токи нагрузки при измерениях, хранить батареи в металлических контейнерах.

Обязательное отслеживание напряжения в процессе

Постоянный контроль напряжения является критически важным условием для точного определения емкости аккумулятора. Без фиксации изменений этого параметра невозможно установить момент достижения конечной точки разряда – ключевого значения, от которого рассчитывается реальная емкость. Пренебрежение мониторингом приводит к существенным погрешностям в расчетах и некорректной оценке состояния источника питания.

Напряжение напрямую отражает текущий уровень заряда и химические процессы внутри элемента. При разряде оно плавно снижается, но вблизи минимального порога происходит резкий обрыв кривой. Если пропустить этот переломный момент и продолжить разряд, возникнет риск глубокого разряда, вызывающего необратимые повреждения аккумулятора. Точная фиксация напряжения позволяет избежать таких сценариев.

Методы контроля напряжения

Основные способы отслеживания:

Встроенные вольтметры в нагрузочных устройствах или анализаторах емкости с цифровым выводом данных
Мультиметры с функцией записи, подключенные параллельно к клеммам аккумулятора во время теста
Программные регистраторы данных, фиксирующие показания через АЦП-модули с заданным интервалом

Для корректного замера необходимо синхронизировать измерения напряжения с током разряда и временем. При использовании автоматизированных стендов контроль осуществляется непрерывно, а в простых схемах – через равные промежутки времени (например, каждые 5-10 минут). Особое внимание уделяется участку последних 10% разряда, где измерения производятся чаще.

При ручной фиксации применяется таблица регистрации:

Время (мин)	Напряжение (В)	Ток (А)
0	12.60	5.0
30	12.15	5.0
...	...	...
115	10.50	5.0

Сравнение данных с паспортными характеристиками

После измерения фактической ёмкости аккумулятора полученные данные необходимо сопоставить с паспортными значениями, указанными производителем. Паспортная ёмкость (обозначается как C_n или C_nom) является номинальным показателем, заявленным для новых элементов при стандартных условиях тестирования (температура 20-25°C, определенный ток разряда).

Отклонение измеренной ёмкости от номинала напрямую отражает степень деградации аккумулятора. Значительное расхождение (обычно более 20%) свидетельствует о критическом износе химических компонентов, потере активной массы или повреждении электродов, что требует замены элемента.

Ключевые аспекты анализа

При сравнении учитывайте следующие факторы:

Условия тестирования: Паспортные данные получены при строгих стандартах (ток 0,05C, 20°C). Реальные измерения часто проводятся в иных условиях, что требует корректировки результатов или перепроверки.
Ток разряда: Ёмкость снижается при высоких токах (эффект Пейкерта). Сравнивайте данные только при идентичных токах разряда или используйте поправочные коэффициенты.
Температурный режим: Холод снижает ёмкость на 20-50%. Всегда приводите результаты к стандартной температуре (+20°C) перед сравнением.

Пример интерпретации результатов для Li-ion аккумулятора номиналом 3000 мА·ч:

Состояние	Измеренная ёмкость	Отклонение от номинала	Рекомендация
Новый	2900-3100 мА·ч	-3%...+3%	Норма
Эксплуатация 1 год	2500-2800 мА·ч	-17%...-7%	Допустимый износ
Эксплуатация 2+ года	< 2400 мА·ч	> -20%	Требует замены

Важно: Для точной оценки проводите не менее 3 циклов "заряд-разряд" и используйте усреднённое значение. В свинцовых АКБ дополнительно анализируйте напряжение под нагрузкой и скорость его падения.

Учет реальной работы: температурная компенсация

Температура окружающей среды оказывает критическое влияние на электрохимические процессы в аккумуляторе, напрямую изменяя его измеряемую ёмкость. При понижении температуры внутреннее сопротивление элемента возрастает, а скорость химических реакций замедляется, что приводит к снижению доступной энергии. Повышение температуры ускоряет реакции, но провоцирует ускоренную деградацию и риск перегрева.

Без компенсации температурных колебаний показания ёмкости будут содержать значительную погрешность, достигающую 20-40% в диапазоне от -20°C до +50°C. Это делает невозможным точную диагностику состояния АКБ в реальных условиях эксплуатации, особенно в автомобильной, промышленной или телекоммуникационной сферах.

Методы реализации температурной компенсации

Современные приборы используют следующие подходы:

Встроенные температурные датчики (NTC-термисторы) – размещаются в зоне контакта с клеммами АКБ или интегрируются в измерительные щупы.
Корректирующие коэффициенты – применяются автоматически на основе заранее заданных производителем таблиц соответствия:

Температура (°C) Поправочный множитель

-20 0.6 - 0.7

0 0.8 - 0.85

+25 1.0 (эталон)

+40 1.05 - 1.1
Алгоритмы прогнозирования – учитывают динамику изменения температуры в процессе разряда/заряда, используя математические модели конкретных типов АКБ (Li-ion, AGM, GEL).

Температура (°C)	Поправочный множитель
-20	0.6 - 0.7
0	0.8 - 0.85
+25	1.0 (эталон)
+40	1.05 - 1.1

Ключевое преимущество компенсации – получение значений ёмкости, приведённых к стандартным условиям (+25°C). Это позволяет корректно сравнивать результаты измерений, выполненных в разное время года или в различных климатических зонах, а также точно оценивать степень износа аккумулятора независимо от внешних факторов.

Портативные решения для экспресс-тестов на месте

Для оперативной оценки состояния аккумуляторов непосредственно на объекте используются компактные приборы, обеспечивающие быстрые замеры без демонтажа батарей. Такие устройства применяют косвенные методы измерения, сочетающие скорость с достаточной точностью для принятия решений в полевых условиях.

Ключевое требование к портативным тестерам – минимальное время анализа (от нескольких секунд до минут) при сохранении информативности результатов. Современные решения интегрируют цифровую обработку сигналов, беспроводную связь и адаптивные алгоритмы для работы с различными типами АКБ.

Методы и устройства

Тип устройства	Принцип действия	Преимущества
Импедансные анализаторы	Измеряют внутреннее сопротивление переменным током частотой 1-2 кГц. Оценивают емкость через корреляцию с проводимостью.	Тест за 3-5 секунд, определение деградации пластин, не требует нагрузки
Кондуктометрические тестеры	Анализируют проводимость электролита в свинцово-кислотных АКБ через ультразвуковые или контактные датчики	Бесконтактное сканирование банок, выявление расслоения электролита
Адаптивные нагрузочные вилки	Кратковременная нагрузка током 100-500А с фиксацией просадки напряжения и скорости восстановления	Прямая проверка под нагрузкой, диагностика токоотдачи за 15-30 сек

Критические особенности эксплуатации:

Автоматическая температурная компенсация показаний
Память на 1000+ замеров с GPS-привязкой
Синхронизация данных со смартфоном через Bluetooth
Определение SoH (состояния здоровья) по нормированным стандартам DIN/IEC

Важно: Результаты экспресс-тестов имеют погрешность 8-15% относительно лабораторных методик. Для Li-ion батарей обязательна поддержка протоколов SMBus для прямого считывания данных BMS.

Эволюция технологий: современные инновационные методы

Традиционные методы измерения ёмкости, основанные на полном разряде батареи постоянным током, уступают место неразрушающим технологиям. Современные решения интегрируют микропроцессорную обработку данных и адаптивные алгоритмы, позволяющие оценивать параметры в реальном времени без отключения аккумулятора от нагрузки.

Ключевым трендом стала миниатюризация измерительных модулей и их встраивание в BMS (Battery Management System). Это обеспечивает непрерывный мониторинг состояния элементов в электромобилях, портативной электронике и системах резервного питания, существенно повышая безопасность эксплуатации.

Прорывные подходы и инструменты

Импедансная спектроскопия (EIS) доминирует среди инноваций: приборы анализируют реакцию батареи на переменный ток разных частот. Измеряя фазовый сдвиг и амплитуду отклика, алгоритмы вычисляют:

Внутреннее сопротивление и ёмкость
Степень деградации химических компонентов
Точное состояние заряда (SoC) и здоровья (SoH)

Гибридные методы комбинируют EIS с кулонометрией (подсчёт входящего/выходящего заряда) и термографией. Например, FLIR-тепловизоры выявляют локальные перегревы элементов, коррелирующие с падением ёмкости. Такие приборы, как Keysight BT2191B или Hioki BT3562, используют эту технологию для промышленной диагностики.

AI-алгоритмы на основе машинного обучения прогнозируют ёмкость по историческим данным эксплуатации. Системы анализируют:

Динамику напряжения под нагрузкой
Температурные профили циклов заряда/разряда
Изменение импеданса за жизненный цикл

Метод	Точность	Преимущества
EIS + нейросети	±1-3%	Прогнозирование остаточного ресурса
Многоэтапная пульс-диагностика	±5%	Измерение за 2-3 минуты
Адаптивная кулонометрия	±3-7%	Работа в фоновом режиме

Беспроводные анализаторы (например, SKF @ptitude Observer) передают данные на смартфон через Bluetooth, используя облачные ИИ-платформы для расшифровки. Это позволяет проводить диагностику аккумуляторных банков солнечных электростанций или ЦОД без физического доступа к элементам.

Список источников

При подготовке материалов об измерениях емкости аккумуляторов использовались специализированные технические публикации и нормативная документация. Источники охватывают принципы работы измерительных приборов и стандартизированные методики тестирования.

Основой послужили научные исследования в области электрохимических систем, руководства производителей оборудования и отраслевые стандарты. Ключевые материалы перечислены ниже.

ГОСТ Р МЭК 61960-2019 "Аккумуляторы и аккумуляторные батареи, содержащие щелочной или другие некислотные электролиты"
Хрусталев Д.А. "Аккумуляторные батареи. Эксплуатация и обслуживание". Москва: РадиоСофт, 2021
IEEE 1188-2005: "Рекомендуемая практика обслуживания свинцово-кислотных аккумуляторов"
Техническая документация: "Методики измерения емкости Li-ion батарей" // Keysight Technologies, 2022
Смирнов В.И. "Диагностика электрохимических источников тока" // Журнал "Электронный компонент", №4, 2020
Application Note: "Battery Capacity Measurement Techniques" // Tektronix Inc., 2021
