Как подключить электрический подогреватель тосола

Статья обновлена: 18.08.2025

Эксплуатация автомобиля в зимний период часто связана с трудностями запуска холодного двигателя. Загустевшая на морозе охлаждающая жидкость замедляет прогрев мотора, увеличивая износ и нагрузку на аккумулятор.

Электрический подогреватель тосола – эффективное решение этой проблемы. Он предварительно нагревает антифриз в системе охлаждения, обеспечивая более легкий пуск, снижая вредные выбросы и уменьшая износ деталей двигателя при старте.

Правильный монтаж устройства критически важен для его надежной и безопасной работы. Далее подробно рассмотрим процесс установки и подключения электрического подогревателя тосола.

Что такое электрический подогреватель тосола и его задача

Электрический подогреватель тосола – это компактное устройство, интегрируемое в систему охлаждения двигателя автомобиля. Его конструкция включает нагревательный элемент (обычно керамический или металлический ТЭН), корпус с патрубками для врезки в контур ОЖ, а также электрический разъём для подключения к сети 220В через штатный кабель. Устанавливается преимущественно в нижний шланг радиатора или блок двигателя.

Основная задача прибора – предпусковой прогрев охлаждающей жидкости (тосола/антифриза) перед запуском двигателя в условиях низких температур. Это предотвращает кристаллизацию ОЖ, снижает тепловую нагрузку на детали силового агрегата и минимизирует холодный износ трущихся элементов.

Принцип действия и ключевые функции

Циркуляция за счёт конвекции: при нагреве тосол расширяется и естественным образом перемещается по малому контуру системы, прогревая рубашку двигателя.
Поддержание температуры: терморегулятор отключает ТЭН при достижении +80-85°C, включая при остывании до +60-65°C.
Снижение нагрузки: предварительно нагретая ОЖ сокращает время работы двигателя на обеднённой смеси, уменьшая расход топлива и выбросы.

Прямые последствия работы подогревателя	Долгосрочные преимущества
Мгновенная подача тёплого воздуха в салон	Сокращение износа поршневой группы на 30-40%
Отсутствие промерзания радиатора печки	Увеличение ресурса АКБ и стартера

Энергоэффективность: потребляет 0.5-2 кВт/ч против 5-10 л/ч при холостых оборотах.
Безопасность: исключает риск возгорания в отличие от автономных отопителей.
Универсальность: совместим с бензиновыми/дизельными ДВС без модификации системы охлаждения.

Принцип работы подогревателя в системе охлаждения

Подогреватель тосола интегрируется в контур охлаждения двигателя, обычно врезаясь в шланги малого круга циркуляции через патрубки. При активации устройства нагревательный элемент (ТЭН) начинает преобразовывать электрическую энергию в тепловую, повышая температуру охлаждающей жидкости вокруг себя. Это создает локальную зону нагрева в системе.

Тепло от ТЭНа передается тосолу, снижая его вязкость и запуская процесс конвекции: нагретая жидкость поднимается вверх по рубашке охлаждения двигателя, вытесняя холодный антифриз в нижнюю часть контура. Холодная жидкость поступает к нагревателю, замыкая цикл естественной циркуляции. Постепенно прогревается весь объем ОЖ и металл двигателя.

Ключевые особенности процесса

Температурный контроль: Встроенный термостат или термореле отключает ТЭН при достижении заданной температуры (обычно 60-80°C), предотвращая перегрев.
Равномерность прогрева: Естественная конвекция обеспечивает медленное распределение тепла по всему объему системы, минимизируя тепловые напряжения металла.
Вторичный эффект: Тепло от жидкости передается моторному маслу через стенки картера, снижая его вязкость и облегчая проворот коленвала.

Этап прогрева	Физический процесс	Результат
Начальный нагрев	Теплопередача от ТЭНа к прилегающему тосолу	Формирование зоны горячей ОЖ у нагревателя
Конвекция	Подъем нагретой жидкости, опускание охлажденной	Циркуляция антифриза без помпы
Стабилизация	Выравнивание температуры по контуру	Прогрев блока цилиндров и ГБЦ

Важно: При отсутствии принудительной помпы скорость прогрева зависит от расположения устройства – оптимально в нижней точке системы (например, в патрубке радиатора отопителя) для эффективного захвата холодной жидкости.

Типы электрических подогревателей: погружные и проточные

Электрические подогреватели тосола, используемые для предпускового разогрева двигателя, подразделяются на два основных типа по способу установки и принципу действия: погружные и проточные. Каждый тип имеет свои конструктивные особенности, преимущества и недостатки, влияющие на выбор и способ подключения.

Понимание различий между этими типами критически важно для правильного выбора устройства, соответствующего конкретному автомобилю, и для его корректного монтажа в систему охлаждения. Неправильный выбор или установка могут привести к неэффективной работе или повреждению системы.

Погружные (Врезные) Подогреватели

Погружные подогреватели, также известные как врезные или штыревые, монтируются непосредственно в блок двигателя или врезаются в магистраль системы охлаждения через специальный патрубок или технологическое отверстие.

Принцип работы: Нагревательный элемент погружен непосредственно в охлаждающую жидкость. При включении он греет жидкость вокруг себя, которая затем циркулирует по малому контуру двигателя за счет естественной конвекции (термосифонный эффект).
Подключение: Требует врезки в систему охлаждения. Часто устанавливаются вместо штатных заглушек блока цилиндров (морозных пробок) или врезаются в нижний патрубок радиатора/отопителя. Питание подключается напрямую к клеммам аккумулятора через реле и предохранитель, с выведенной кнопкой/таймером управления в салон.
Плюсы:
- Относительно простая установка (особенно при наличии штатного места под пробку).
- Более низкая стоимость по сравнению с проточными.
- Универсальность (могут подойти ко многим моделям авто).
Минусы:
- Менее эффективный прогрев по сравнению с проточными, так как циркуляция слабее.
- Риск локального перегрева и "прикипания" ТЭНа, если жидкость вокруг него застаивается.
- Прогрев в основном зоны вокруг блока, прогрев салона начинается позже.

Проточные Подогреватели

Проточные подогреватели встраиваются в разрыв одного из шлангов системы охлаждения (чаще всего нижнего, идущего от радиатора к двигателю) и оснащены собственным циркуляционным насосом.

Принцип работы: Встроенный насос принудительно прокачивает охлаждающую жидкость через корпус подогревателя, где она быстро нагревается ТЭНом, и возвращает ее обратно в систему. Это обеспечивает активную циркуляцию по всему малому контуру двигателя и через радиатор печки.
Подключение: Требует врезки в шланг системы охлаждения. Устройство имеет три штуцера: два для врезки в разрыв шланга (вход и выход жидкости) и один для подключения электропитания (насос + ТЭН). Подключение к АКБ также осуществляется через реле и предохранитель, с обязательным выводом управления.
Плюсы:
- Высокая эффективность и скорость прогрева двигателя и салона за счет принудительной циркуляции.
- Более равномерный прогрев всего двигателя.
- Сниженный риск локального перегрева ТЭНа.
Минусы:
- Более сложный и трудоемкий монтаж (нужно резать штатный шланг).
- Более высокая стоимость.
- Наличие дополнительного элемента - насоса, который потенциально может выйти из строя.

Характеристика	Погружной (Врезной)	Проточный
Принцип нагрева	Нагрев жидкости в месте установки, естественная циркуляция	Принудительная прокачка жидкости через нагреватель
Требуемая доработка системы	Установка в пробку блока или врезка в патрубок	Врезка в разрыв нижнего шланга системы охлаждения
Наличие насоса	Нет	Да
Скорость и равномерность прогрева	Медленнее, менее равномерно	Быстрее, более равномерно
Прогрев салона	Запаздывает	Начинается быстрее
Сложность монтажа	Проще	Сложнее
Стоимость	Ниже	Выше
Риск перегрева ТЭНа	Выше (при плохой конвекции)	Ниже

Выбор между погружным и проточным подогревателем зависит от бюджета, желаемой эффективности, наличия удобного места для монтажа в блоке двигателя (для погружного) и готовности владельца к более сложной установке (для проточного). Проточные модели, несмотря на сложность монтажа, обеспечивают лучший и более комфортный прогрев.

Ключевые характеристики для выбора устройства: мощность и напряжение

Мощность подогревателя напрямую влияет на скорость прогрева тосола и способность поддерживать температуру в сильные морозы. Недостаточная мощность не обеспечит эффективного разогрева, а избыточная приведет к перерасходу электроэнергии и возможному перегреву элементов системы охлаждения.

Напряжение питания определяет совместимость устройства с бортовой сетью автомобиля или бытовой электросетью. Большинство моделей рассчитаны на 12V (легковые авто) или 24V (грузовой транспорт), но существуют и варианты для подключения к стандартной розетке 220V через адаптер.

Критерии выбора по характеристикам

Мощность (Вт):
- 50-100 Вт: для умеренного климата или поддержания температуры прогретого двигателя
- 150-250 Вт: оптимально для большинства регионов России (прогрев за 20-40 минут при -20°C)
- 300-500 Вт: для северных широт или коммерческого транспорта
Напряжение (V):
- 12V – подключается к аккумулятору через прикуриватель или напрямую
- 24V – для спецтехники и грузовиков
- 220V – требует стационарной розетки, часто оснащен терморегулятором

Важно: При выборе 12V/24V моделей проверьте максимальную нагрузку на предохранитель бортовой сети. Для устройств от 150W рекомендуется прямое подключение к АКБ через реле.

Расчет необходимой мощности подогревателя для вашего двигателя

Определение оптимальной мощности подогревателя тосола критично для эффективного прогрева двигателя без перегрузки электросети. Недостаточная мощность не обеспечит нужную температуру, а избыточная увеличит расход энергии и стоимость оборудования.

Ключевые факторы для расчета включают объем двигателя, минимальную температуру окружающей среды и желаемое время прогрева. Точный подбор требует учета теплопотерь через блок цилиндров и свойств антифриза.

Формула базового расчета

Используйте упрощенную формулу для предварительной оценки:

Мощность (кВт) = (V × ΔT × 0.0016) / T

Где:

V – объем двигателя (литры)
ΔT – разница между температурой запуска и целевой температурой ОЖ (°C)
T – желаемое время прогрева (часы)

Поправочные коэффициенты

Уточните результат с учетом условий:

Температура воздуха	Коэффициент
До -20°C	1.0
-20°C...-30°C	1.2
Ниже -30°C	1.5

Для дизельных двигателей умножьте мощность на 1.3-1.5 из-за высокого теплосопротивления.

Практические рекомендации

Типовые значения:
- 1.5-2.0 л бензин: 0.5-1.0 кВт
- 2.0-3.0 л бензин: 1.0-1.5 кВт
- Дизель 2.5 л: 1.5-2.0 кВт
Время прогрева: Для комфортного запуска (+15-20°C) за 1-2 часа ориентируйтесь на нижнюю границу диапазона мощности.
Проверка сети: Убедитесь, что розетка/проводка выдержит нагрузку (2 кВт = ~9А при 220В).

Подбор подогревателя по типу резьбы и размерам для врезки в патрубок

Правильный подбор резьбы и габаритов нагревателя критичен для герметичности системы охлаждения. Несоответствие параметров приведет к протечкам тосола, повреждению патрубка или корпуса устройства, а также к перегреву двигателя из-за потери охлаждающей жидкости.

Определите тип и размер резьбы на патрубке системы охлаждения, куда планируется врезка. Для этого измерьте внутренний диаметр патрубка штангенциркулем и идентифицируйте резьбу с помощью резьбомера или сравнения с эталонными образцами. Учитывайте не только диаметр, но и шаг резьбы.

Распространенные стандарты резьб

Основные типы соединений для врезных подогревателей:

Метрическая резьба (М): М18×1.5, М22×1.5 (наиболее распространены для европейских и азиатских авто)
Дюймовая цилиндрическая (G): G1/2", G3/4" (часто встречается на патрубках радиаторов)
Коническая дюймовая (NPT): 1/2" NPT, 3/4" NPT (характерна для американских машин)

Важные нюансы:

При отсутствии резьбы в патрубке потребуется установка металлической втулки-переходника
Уточняйте глубину посадки: корпус нагревателя не должен перекрывать поток тосола
Используйте термостойкий герметик (Loctite 577, ABRO) вне зависимости от типа резьбы

Диаметр патрубка (мм)	Тип резьбы	Примеры авто
28-32	M22×1.5	Volkswagen, Skoda, Hyundai
22-26	M18×1.5	Toyota, Kia, Lada
19-22	G1/2"	Ford, старые BMW

Популярные бренды подогревателей тосола: краткий обзор

Рынок предлагает разнообразные решения от проверенных производителей, специализирующихся на предпусковых подогревателях. Каждый бренд обладает уникальными технологическими особенностями и адаптацией к климатическим условиям.

При выборе учитывайте мощность устройства, совместимость с объёмом системы охлаждения вашего авто, тип крепления и наличие дополнительных функций. Надёжность конструкции и качество материалов напрямую влияют на срок службы.

Ключевые производители

Defa (Норвегия) – флагман сегмента с интеллектуальными моделями. Отличаются точной терморегуляцией, комплектуются GSM-модулями для дистанционного запуска через приложение. Корпуса из нержавеющей стали.
Calix (Швеция) – известны высокой мощностью (до 5 кВт) для грузового транспорта. Имеют встроенную защиту от перегрева и короткого замыкания. Оснащаются вилками европейского стандарта.
Бинар (Россия) – оптимальное соотношение цены и качества. Модели с медным нагревательным элементом, автоматическим отключением при достижении +85°C. Просты в самостоятельном монтаже.
Северс (Россия) – бюджетные решения для легковых авто. Алюминиевые теплообменники, базовый функционал без электронного управления. Подходят для умеренных зим.
Longfei (Китай) – экономичные варианты с термореле. Требуют тщательного контроля качества сборки. Часто оснащаются индикацией работы.

Бренд	Мощность (кВт)	Особенности
Defa	1.5-3.0	Умное управление, удалённый старт
Calix	2.0-5.0	Промышленная надёжность, защитные системы
Бинар	1.0-2.0	Автоотключение, медный нагреватель

Необходимые инструменты для самостоятельного монтажа

Качественная установка электрического подогревателя тосола требует подготовки базового набора инструментов. Отсутствие нужных приспособлений значительно усложнит процесс и увеличит время монтажа.

Конкретный перечень может варьироваться в зависимости от модели подогревателя и конструктивных особенностей системы охлаждения автомобиля, но следующие позиции считаются обязательными для большинства работ.

Основные инструменты и материалы

Инструмент/Материал	Назначение
Набор рожковых ключей или головок	Демонтаж штатных хомутов и патрубков системы охлаждения
Отвертки (крестовая, плоская)	Подключение клемм питания, фиксация корпуса устройства
Пассатижи или бокорезы	Обжим клемм, работа с хомутами, обрезка изоляции
Труборез или острый нож	Аккуратная обрезка патрубков охлаждения
Пластиковые хомуты (10-15 шт)	Фиксация шлангов на штуцерах подогревателя
Автомобильный герметик	Обработка соединений для предотвращения протечек
Медные клеммы и изолента	Подключение к бортовой сети, изоляция проводов
Емкость 5-7 литров	Слив старого тосола перед врезкой

Основные расходные материалы (герметики, хомуты, провода)

При установке электрического подогревателя тосола критически важно использовать качественные расходные материалы. Они обеспечивают герметичность системы охлаждения, безопасность электрооборудования и долговечность всей конструкции. Пренебрежение этим этапом может привести к протечкам, коротким замыканиям или выходу подогревателя из строя.

Ключевые категории расходников включают герметизирующие составы для уплотнения соединений, надежные крепежные элементы для патрубков и стабильные токопроводящие компоненты для электропитания. Правильный подбор этих материалов напрямую влияет на эффективность и безопасность работы подогревателя.

Автомобильные герметики:
- Термостойкие анаэробные составы (Loctite 574, ABRO) для резьбовых соединений штуцеров и врезок
- Силиконовые герметики (с маркировкой "для систем охлаждения") для уплотнения фланцевых стыков
- Важно: избегать составов, разрушающихся под воздействием тосола/антифриза
Хомуты:
- Нейлоновые червячные хомуты с диапазоном затяжки, соответствующим диаметру патрубков
- Металлические винтовые хомуты (предпочтительно нержавеющие) для высокотемпературных зон
- Двойное крепление на ответственных соединениях с подогревателем
Электропроводка:
- Медные многожильные провода сечением 2.5-4 мм² с термостойкой изоляцией
- Клеммы с защитой от коррозии (луженые или с никелевым покрытием)
- Термоусадочные трубки с клеевым слоем для изоляции соединений
- Автоматический предохранитель, соответствующий мощности устройства

Дополнительные рекомендации: Все соединения патрубков перед герметизацией должны обезжириваться, а затяжка хомутов производиться с контролем момента (без перетяжки). Электромонтаж выполняется с соблюдением полярности через реле, с обязательной установкой отдельного предохранителя в цепи питания.

Безопасность прежде всего: отсоединение клеммы аккумулятора

Перед началом любых работ с электрическим подогревателем тосола обязательно отсоедините отрицательную клемму аккумуляторной батареи. Это исключит риск короткого замыкания при случайном контакте инструментов с токоведущими частями автомобиля. Невыполнение данного требования может привести к повреждению электрооборудования, возгоранию или поражению током.

Используйте гаечный ключ подходящего размера (обычно 10 мм) для ослабления крепления клеммы. Снимайте именно "минусовую" клемму (чёрную или помеченную знаком "-"), чтобы разорвать цепь массы и обесточить систему. Изолируйте отсоединённую клемму плотной тканью или специальным колпачком, предотвратив её случайный контакт с выводом АКБ во время монтажа.

Ключевые этапы процедуры

Заглушите двигатель и убедитесь, что зажигание выключено
Наденьте защитные резиновые перчатки
Определите расположение отрицательной клеммы (маркировка "–" или чёрный цвет)
Ослабьте гайку крепления ключом на 10 мм
Аккуратно снимите клемму с вывода АКБ
Закрепите клемму в отведённом положении с помощью стяжки или изолируйте

Важные нюансы: Не работайте с аккумулятором при включенных потребителях энергии (фары, магнитола). Избегайте одновременного касания металлическими инструментами обеих клемм – это вызовет искрение. При наличии в автомобиле электронных систем (ЭБУ, иммобилайзер) уточните в инструкции необходимость сохранения настроек при отключении АКБ.

Риск при несоблюдении	Последствия
Короткое замыкание	Оплавление проводов, выход из строя предохранителей
Искрение	Воспламенение паров электролита аккумулятора
Скачок напряжения	Повреждение бортовой электроники

После завершения установки подогревателя надёжно затяните клемму на аккумуляторе, предварительно очистив контакты от окислов металлической щёткой. Убедитесь в отсутствии люфта соединения – плохой контакт вызывает перегрев и оплавление корпуса АКБ.

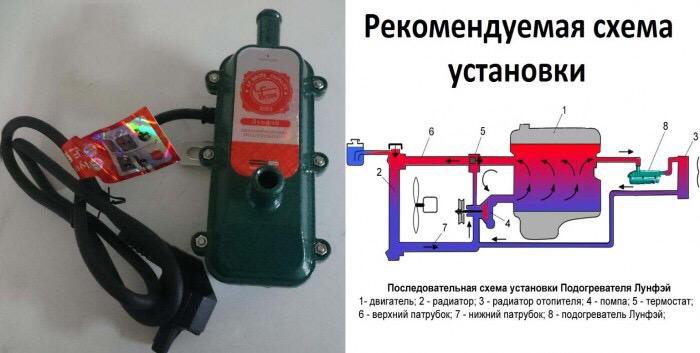

Выбор оптимального места установки на патрубке системы охлаждения

Основная цель размещения – обеспечить максимальный контакт нагревательного элемента с жидкостью и циркуляцию прогретого тосола по всему контуру. Установка напрямую влияет на скорость и равномерность прогрева двигателя, а также на безопасность эксплуатации.

При выборе участка патрубка критически важно избегать зон с сильными вибрациями или близостью к подвижным элементам (ремням, шкивам). Минимальное расстояние до ГБЦ, радиатора или термостата предотвратит локальный перегрев и повреждение резиновых шлангов.

Ключевые критерии выбора места

Нижний патрубок радиатора (обратка): Оптимальный вариант. Прогретая жидкость естественно поднимается вверх, обеспечивая конвекцию через блок цилиндров и ГБЦ.
Прямой и ровный участок шланга: Гарантирует плотный обхват корпуса нагревателя без перегибов и утечек. Избегайте изгибов рядом с хомутами.
Доступность для монтажа и обслуживания: Участок должен позволять надежно закрепить устройство и подключить электропроводку без натяжения.
Ориентация корпуса: Строго вертикальный монтаж (клеммами вверх) предотвращает образование воздушных пробок внутри ТЭНа.

Запрещенные зоны:

Верхние патрубки: Горячий тосол скапливается вверху, холодный останется в блоке.
Участки после термостата в закрытом положении: Циркуляция заблокируется.
Патрубки малого контура печки: Непрогретый антифриз не поступит в двигатель.

Проверка после установки: Обязательно убедитесь в герметичности соединений (запуск холодного двигателя) и корректной работе терморегулятора подогревателя перед зимней эксплуатацией.

Требования к месту установки: доступность и безопасность

Место монтажа должно обеспечивать свободный доступ к подогревателю для визуального контроля, технического обслуживания и ремонта. Необходимо исключить риск случайного механического повреждения элемента от посторонних предметов или движущихся частей автомобиля. Обязательно учитывайте удобство подключения/отключения электрического кабеля без демонтажа других узлов.

Выбирайте участки с минимальным воздействием дорожной грязи, влаги и высоких температур от выхлопной системы или двигателя. Убедитесь в отсутствии близко расположенных легковоспламеняющихся материалов (топливные магистрали, резиновые патрубки, ветошь). Фиксация должна предотвращать вибрацию и контакт с подвижными элементами подкапотного пространства.

Ключевые критерии размещения

Безопасные расстояния: минимум 5 см от вращающихся деталей (ремень ГРМ, шкивы), 10 см от выпускного коллектора и 15 см от высоковольтных проводов
Защита от влаги: избегайте нижних точек моторного отсека, где скапливается вода и реагенты
Вентиляция: не допускайте контакта с теплоизоляцией или уплотнителями, нарушающими теплоотдачу

Фактор риска	Требование
Короткое замыкание	Изоляция проводки от металлических кромок кузова, использование термостойких гофр
Перегрев	Отсутствие контакта с пластиковыми элементами, плавящимися при +80°С
Коррозия	Установка выше уровня возможного подтопления, обработка крепежа антикором

При выборе позиции отдавайте предпочтение штатным монтажным площадкам на блоке цилиндров или корпусе термостата. Если используются хомуты – применяйте только термостойкие металлические крепления. Категорически запрещена установка в зонах: деформации кузова при ДТП, непосредственного обдува холодным воздухом с радиатора, наглухо закрытых пластиковыми кожухами.

Слив части тосола для облегчения работы

При установке электрического подогревателя тосола в систему охлаждения двигателя рекомендуется частично слить охлаждающую жидкость. Это предотвращает её пролив при врезке в патрубки и упрощает монтаж нагревательного элемента. Уровень слива зависит от места врезки – обычно достаточно опустить уровень ниже точки установки устройства.

Для слива используйте сливные краники радиатора или блока цилиндров, либо аккуратно ослабьте нижний патрубок радиатора. Подставьте ёмкость для сбора тосола, соблюдая экологические нормы утилизации. Не допускайте полного осушения системы – это может привести к завоздушиванию контура при последующей заправке.

Ключевые этапы процедуры:

Определите точку врезки подогревателя на выбранном патрубке (входном/выходном).
Откройте расширительный бачок для нормализации давления.
Слейте жидкость до уровня на 10-15 см ниже зоны монтажа.

Важно: Используйте только совместимый с вашим авто тосол при доливе после установки. Проверьте герметичность соединений перед запуском двигателя.

Подготовка патрубка: очистка участка и разметка

Тщательно выберите прямой участок патрубка системы охлаждения (обычно нижний), обеспечивающий удобный доступ для установки и последующего подключения проводов. Минимальная длина ровного участка должна соответствовать габаритам корпуса подогревателя, обычно 10-15 см. Избегайте мест с резкими изгибами, близостью к подвижным элементам или источникам сильного тепла.

Очистите выбранный участок патрубка от грязи, масляных пятен и антикора. Используйте ветошь, смоченную в бензине, спирте или специальном обезжиривающем растворе. Добейтесь идеально чистой, сухой и гладкой поверхности резины – это критически важно для надежной фиксации хомутов и герметичности соединения.

Порядок разметки места врезки

Определите ориентацию: Изучите инструкцию к подогревателю – некоторые модели имеют строгое направление потока (указано стрелкой на корпусе). Стрелка должна совпадать с направлением движения тосола от двигателя к радиатору.
Отметьте центр реза: На очищенном участке патрубка найдите и четко отметьте маркером точку, соответствующую центру будущего отверстия. Используйте рулетку или линейку для симметричного расположения.
Проверьте зазоры: Приложите корпус подогревателя к патрубку, совместив его монтажное отверстие с нанесенной меткой. Убедитесь, что после установки корпус не будет упираться в соседние детали (кузов, элементы подвески, проводку) и останется пространство для затяжки хомутов.

Важно: Не приступайте к резке патрубка, пока не убедитесь в правильности разметки и отсутствии препятствий для монтажа нагревателя и его электрического разъема. Двойная проверка на этом этапе предотвратит ошибки и переделку.

Аккуратное вырезание отверстия под установку

Определите точное место установки подогревателя на патрубке системы охлаждения, учитывая рекомендации производителя по минимальным расстояниям до изгибов, хомутов и других элементов. Очистите выбранный участок от загрязнений и обезжирьте поверхность, обеспечивая надежное прилегание разметочного шаблона (если он входит в комплект) или контура корпуса устройства.

Надежно зафиксируйте шаблон или корпус подогревателя на патрубке, исключая смещение в процессе работы. Четко перенесите контур будущего отверстия на поверхность патрубка, используя несмываемый маркер или тонкий резец. Убедитесь, что намеченные линии хорошо видны и соответствуют требуемому диаметру.

Технология резки

Инструмент: Применяйте острый нож с выдвижным лезвием или специализированный трубный резак. Избегайте использования тупых инструментов или бокорезов, деформирующих материал.
Процесс: Аккуратно прорежьте патрубок строго по намеченной линии. Совершайте плавные движения с умеренным усилием, контролируя глубину реза. Цель – получить ровный круговой надрез без заусенцев и рваных краев.
Удаление фрагмента: После сквозного прорезания извлеките вырезанный участок патрубка. При необходимости подрежьте мелкие перемычки острым ножом изнутри.

Контроль качества: Тщательно осмотрите кромки отверстия. Удалите все заусенцы, оплавленные участки или выступающие фрагменты пластика ножом или мелкозернистой наждачной бумагой. Отверстие должно иметь гладкую цилиндрическую форму, точно соответствующую посадочной части подогревателя.

Ошибка	Последствие	Профилактика
Смещение шаблона	Кривое отверстие, перекос устройства	Двойная фиксация шаблона, контроль перед резкой
Рваные края	Нарушение герметичности, протечки тосола	Острый инструмент, плавный рез без рывков
Недостаточный диаметр	Повреждение уплотнителя при установке	Точная разметка, проверка диаметра перед установкой

Важно: Не допускайте попадания пластиковой стружки внутрь патрубка. Закройте открытые торцы системы охлаждения чистыми салфетками на время работы и проведите продувку патрубка сжатым воздухом после вырезки перед монтажом подогревателя.

Установка фитинга с нагревательным элементом

Подготовьте место врезки на шланге подачи тосола между радиатором и двигателем. Тщательно промерьте участок, исключая перегибы или зоны вибрации. Слейте часть тосола в чистую емкость, чтобы уровень опустился ниже точки разреза.

Зафиксируйте шланг струбцинами, отметьте линию реза. Острым ножом выполните перпендикулярный срез, удалите заусенцы. Обезжирьте внутреннюю поверхность шланга и наружную часть патрубков фитинга.

Монтаж и подключение

Наденьте на концы шлангов обжимные хомуты (не затягивая). С усилием вставьте оба патрубка фитинга в шланги до упора. Равномерно затяните хомуты крестовой отверткой или торцевым ключом, избегая перекоса.

Подсоедините клеммы нагревателя к цепи питания через реле и предохранитель (15-20А). Используйте медный провод сечением 2.5-4 мм². "Массу" закрепите на чистом неокрашенном участке кузова болтовым соединением.

Финишные операции:

Долейте тосол до нормы, запустите двигатель для удаления воздушных пробок
Проконтролируйте отсутствие течи в зоне фитинга при прогреве до рабочей температуры
Протестируйте нагрев при включенном зажигании (щупом проверьте рост температуры патрубка через 5 минут)

Важно: При первом использовании в мороз дайте нагревателю поработать 15-20 минут перед запуском двигателя. Регулярно осматривайте место врезки на предмет трещин или протечек.

Фиксация проходного фитинга с помощью хомутов

Надёжное крепление проходного фитинга в шлангах системы охлаждения предотвращает протечки тосола при работе подогревателя. Основной метод фиксации – использование специализированных хомутов, обеспечивающих равномерное обжатие и постоянное давление на соединение.

Правильный выбор типа хомута и соблюдение технологии затяжки напрямую влияют на герметичность и долговечность узла. Неправильная фиксация может привести к разбрызгиванию антифриза, падению давления в системе и выходу подогревателя из строя.

Этапы фиксации фитинга хомутами

Для выполнения работы потребуются:

Винтовые (червячные) или пружинные хомуты соответствующего диаметра
Отвёртка (для винтовых хомутов) или плоскогубцы (для пружинных)
Ветошь для удаления излишков тосола

Последовательность действий:

Наденьте хомут на шланг до соединения его с фитингом подогревателя.
Сдвиньте шланг на патрубок фитинга до упора, убедившись в полном натяжении.
Сместите хомут на 3-5 мм от края шланга в сторону фитинга.
Равномерно затяните винт червячного хомута отвёрткой (без чрезмерных усилий).
Для пружинного хомута сожмите уши плоскогубцами и установите в нужное положение.

Критерии правильной фиксации:

Отсутствие капель тосола при пробном запуске подогревателя
Недопустимость перекоса хомута относительно оси шланга
Равномерная деформация шланга по окружности в месте обжима

Используйте только хомуты, устойчивые к высоким температурам (до 120°C) и воздействию химических компонентов тосола. Регулярно проверяйте состояние соединений перед зимним сезоном.

Нанесение термостойкого герметика для гарантии плотности

После установки подогревателя на штатное место, но перед окончательной затяжкой крепежа, нанесите термостойкий герметик на резьбу крепежных элементов и стыковочную поверхность корпуса. Используйте исключительно составы, специально предназначенные для систем охлаждения, с рабочей температурой не ниже 150°C. Равномерно распределите тонкий сплошной слой, избегая избыточного количества.

Контролируйте, чтобы герметик не попал внутрь патрубков или каналов подогревателя – это может вызвать засорение системы охлаждения. Сразу после нанесения плотно затяните крепеж с моментом, указанным производителем автомобиля, обеспечивая равномерное прилегание по всей площади сопряжения.

Ключевые правила применения

Подготовка поверхностей: Обезжирьте контактные зоны ацетоном или спецочистителем, удалите следы старого герметика и ржавчину
Техника нанесения: Наносите состав непрерывной нитью диаметром 2-3 мм по периметру посадочного места, резьбу обрабатывайте по всей длине
Время полимеризации: Не запускайте двигатель минимум 4-6 часов (точное время указано на тюбике герметика)

Обязательные требования к герметику:

Устойчивость к тосолу/антифризу и моторному маслу
Сохраняет эластичность при -40°C и не течет при +180°C
Отсутствие агрессивных компонентов, разрушающих алюминиевые сплавы

Тип герметика	Примеры марок	Особенности
Силиконовый	Loctite 5900, ABRO RTV	Универсальный, требует полного высыхания
Анаэробный	Permatex Ultra Grey, Dirko HT	Активируется при сборке, высокая термостойкость

После первого запуска проверьте соединения на отсутствие протечек. При обнаружении капель тосола немедленно остановите двигатель, сбросьте давление в системе и подтяните крепеж. Повторное нанесение герметика требует полной разборки узла и очистки поверхностей.

Прокладка кабеля питания от подогревателя в салон

Прокладка силового кабеля от подогревателя тосола в салон требует внимания к безопасности и защите провода от повреждений. Кабель должен быть проложен вдали от подвижных элементов, горячих поверхностей и острых кромок кузова.

Для работы потребуется медный многожильный провод в двойной изоляции (рекомендуемое сечение указано ниже), гофрированная трубка или пластиковая оплётка, термостойкая изолента, пластиковые хомуты, кусачки и нож. Обязательно отключите минусовую клемму АКБ перед началом работ.

Определите трассу прокладки от моторного отсека (места установки подогревателя) до салона через технологическое отверстие в моторном щите (штатную заглушку или резиновый сальник).
Наденьте на кабель гофротрубку для защиты от влаги и перетирания, оставив запас длины 10-15 см с обеих сторон.
Протяните кабель через моторный щит, используя проволоку-проводник. Герметизируйте место ввода силиконовым герметиком.
Закрепите кабель вдоль штатной проводки под капотом пластиковыми хомутами с шагом 20-30 см, избегая контакта с:

Выхлопным коллектором
Ремнями ГРМ
Рулевыми тягами

В салоне проложите кабель под обшивкой пола или панелью приборов к месту подключения (прикуриватель или отдельная кнопка). Фиксируйте хомутами к неподвижным элементам кузова.
Подключите кабель к подогревателю через предохранитель (номинал указан в инструкции устройства), используя клеммы с термоусадкой.

Мощность подогревателя (Вт)	Минимальное сечение кабеля (мм²)	Номинал предохранителя (А)
до 500	1.5	25
500-1000	2.5	40
1000-1500	4.0	60

Важно: Все соединения должны быть защищены от окисления и влаги. Перед эксплуатацией проверьте отсутствие короткого замыкания мультиметром.

Правильная трассировка провода для защиты от повреждений

Основная задача при прокладке провода питания к электрическому подогревателю тосола – минимизировать риски его механического повреждения, перетирания или контакта с горячими или подвижными частями двигателя. Неправильная трассировка может привести к короткому замыканию, выходу устройства из строя или даже возгоранию.

Провод должен быть надежно зафиксирован вдоль штатных жгутов автомобиля, используя пластиковые хомуты или штатные крепления. Категорически запрещена свободная подвеска провода в подкапотном пространстве, его натяжение или пересечение с острыми кромками кузова, патрубками или элементами подвески.

Ключевые принципы прокладки

Выбор маршрута:

Вдоль штатной проводки: Проложите провод параллельно существующим заводским жгутам. Это обеспечивает естественную защиту и снижает риск зацепления.
Вдали от источников тепла: Обходите выхлопной коллектор, турбину, катализатор и другие нагревающиеся компоненты. Используйте термостойкую гофру при близком расположении.
Вдали от подвижных элементов: Избегайте зон работы рулевых тяг, приводов, ремней ГРМ и вентиляторов. Минимальный зазор – 5 см.

Защита провода:

Использование гофры: Обязательно поместите провод в пластиковую гофрированную трубку, особенно на участках, где возможен контакт с вибрирующими деталями или грязью.
Защита от острых кромок: Все точки пересечения с металлическими кромками кузова или стаканами амортизаторов должны быть защищены резиновыми или пластиковыми втулками (или плотной изолентой в несколько слоев).
Защита от влаги и грязи: Тщательно изолируйте места соединений (клеммы на АКБ, клеммы подогревателя) термоусадкой с клеем или качественной изолентой.

Надежная фиксация:

Используйте только специализированные пластиковые хомуты (стяжки), устойчивые к температуре и моторному маслу.
Фиксируйте провод к статичным элементам кузова или двигателя (кронштейны, неподвижные трубки, скобы штатных жгутов).
Шаг фиксации: не более 20-30 см на прямых участках, чаще на поворотах и в местах изменения направления.
Обеспечьте небольшой провис (не натяжение!) между точками крепления для компенсации вибраций.

Критические точки контроля

Зона риска	Тип опасности	Меры защиты
Пересечение с металлической перегородкой моторного щита	Перетирание об острый край	Резиновая втулка, гофра, изолента
Рядом с ремнем ГРМ/вентилятором	Зацепление, обрыв	Прокладка в стороне, жесткая фиксация, защитная скоба
Вблизи выпускного коллектора	Плавление изоляции	Термостойкая гофра, экран, максимальное удаление
Клеммы аккумулятора	Короткое замыкание	Изоляция термоусадкой, фиксация жгута от смещения

Обязательная проверка: После прокладки вручную проверьте трассу по всей длине на отсутствие натяжения. Запустите двигатель, попросите помощника повращать руль от упора до упора и несколько раз резко нажать/отпустить педаль газа. Убедитесь, что провод нигде не трется, не натягивается и не касается горячих деталей.

Защита кабеля в подкапотном пространстве: гофра или изолента

Электропроводка подогревателя тосола в подкапотном пространстве подвергается экстремальным воздействиям: высокие температуры от двигателя, вибрация, контакт с агрессивными жидкостями (масло, тосол, омывайка), риск перетирания о металлические кромки и истирания. Надежная изоляция и механическая защита кабеля питания – обязательное условие безопасной и долговечной работы устройства.

От выбора способа защиты напрямую зависит целостность провода и предотвращение короткого замыкания, которое может привести к выходу из строя подогревателя, бортовой электроники или даже пожару. Две основные тактики – использование специальной гофры или обильная обмотка изолентой – имеют принципиальные различия в эффективности и применении.

Сравнение методов защиты

Ключевые критерии выбора между гофрой и изолентой:

Критерий	Гофра (ПВХ, термостойкая)	Изолента (ХБ, ПВХ)
Механическая защита	Отличная. Жесткий корпус защищает от сдавливания, перетирания, случайных ударов.	Слабая. Защищает лишь от пыли и легких касаний, легко рвется/стирается о острые края.
Термостойкость	Высокая. Специализированная авто-гофра выдерживает температуры возле двигателя (>120°C).	Ограниченная. Дешевая изолента плавится и течет. Термостойкая (стеклоткань) – лучше, но сложна в работе.
Защита от жидкостей	Хорошая. Герметичный туннель, особенно при использовании заглушек на концах.	Низкая. Жидкости проникают под слои ленты, вызывая коррозию контактов и разрушение изоляции провода.
Удобство монтажа/демонтажа	Среднее. Требует протяжки провода, фиксации концов стяжками, но доступ для проверки/замены провода прост.	Высокое. Быстро наматывается, но демонтаж сложен (липкий след), проверка состояния провода невозможна без снятия ленты.
Долговечность	Высокая. Качественная гофра служит годами без деградации.	Низкая/Средняя. Изолента со временем высыхает, расслаивается, отклеивается, особенно в жару и от вибрации.
Эстетика	Аккуратный заводской вид при правильной укладке и фиксации.	Часто выглядит неопрятно, особенно со временем.

Рекомендации для подключения подогревателя тосола:

Гофра – однозначно предпочтительный вариант. Используйте термостойкую автомобильную ПВХ гофру диаметром, позволяющим легко протянуть кабель с небольшим запасом.
Обязательно защитите точки входа/выхода провода из гофры. Используйте пластиковые втулки-заглушки или термоусадочные трубки с клеем, чтобы предотвратить попадание влаги и перетирание кабеля об острые края гофры.
Надежно зафиксируйте гофру. Крепите ее пластиковыми хомутами к штатным жгутам или неподвижным элементам кузова/двигателя через каждые 20-30 см, избегая провисаний и натяга. Не допускайте контакта с горячими патрубками (выпуск, ГБЦ) и подвижными частями (ремень ГРМ, вентилятор).
Изолента – только как вспомогательное средство. Допустимо использовать термостойкую изоленту (например, на тканевой основе) точечно:
- Для маркировки проводов.
- Фиксации концов гофры на кабеле (вместе с термоусадкой).
- Защиты контактов на клеммах (после обжима/пайки).
- Временной фиксации жгута при монтаже.
Сплошная обмотка длинного кабеля изолентой вместо гофры – недопустима. Это создает ложное ощущение защиты, но не решает проблем механического воздействия и проникновения жидкостей.

Выбор места вывода провода в салон автомобиля

Определение оптимального места для ввода кабеля питания подогревателя в салон – критически важный этап монтажа. Оно должно обеспечивать защиту провода от механических повреждений, влаги и перепадов температур, а также минимизировать вмешательство в конструкцию автомобиля.

При выборе ориентируйтесь на существующие технологические отверстия в моторном щите (торпедо) и герметичные заглушки. Избегайте участков с острыми кромками, подвижными элементами рулевого управления или педального узла, а также зон нагрева двигателя.

Место вывода	Преимущества	Риски
Резиновые заглушки	Герметичность, минимальное вмешательство	Сложность поиска подходящей заглушки
Штатные жгуты проводки	Надежная защита, естественная маскировка	Риск повреждения при демонтаже панелей
Зона педалей	Быстрый доступ	Возможность зацепления ногами, сложность герметизации

Схемы подключения электрического подогревателя тосола к бортовой сети

Подключение устройства требует обязательного использования предохранителей для защиты цепи от перегрузок. Сечение проводов подбирается в соответствии с мощностью нагревателя (обычно 1.5–2.5 мм² для моделей 150–500 Вт). Все соединения выполняются через клеммные колодки или пайку с термоусадкой.

Основные компоненты схемы включают: предохранитель номиналом на 10–20% выше тока нагревателя, реле-регулятор (для управления нагрузкой), управляющую кнопку в салоне, силовые провода и клеммы аккумулятора. Обязательно предусматривается заземление на кузов автомобиля.

Варианты схем подключения

Прямое питание от АКБ
- Плюсовой провод от аккумулятора → предохранитель → нагреватель
- Минусовой провод → точка заземления кузова
- Плюсы: простота реализации
- Минусы: риск разряда АКБ без ручного отключения
Через реле с управлением от зажигания
- Силовая цепь: АКБ → предохранитель → реле → нагреватель
- Цепь управления: замок зажигания → кнопка → катушка реле
- Особенность: работает только при включенном зажигании
Автономное управление с таймером
- Дополнительно устанавливается программируемый таймер
- Таймер разрывает цепь между реле и кнопкой управления
- Позволяет автоматизировать прогрев по расписанию

Компонент	Рекомендации	Ошибки монтажа
Предохранитель	Располагать в 20 см от АКБ	Установка без защиты цепи
Реле	Водозащищенный корпус IP65	Перегрузка контактов по току
Провода	Медные в негорючей изоляции	Натяжение при прокладке

Установка предохранителя в цепь питания для защиты

Предохранитель является критически важным элементом защиты электросистемы подогревателя тосола. Его установка предотвращает возгорание проводки и выход оборудования из строя при коротких замыканиях или перегрузках. Монтаж выполняется в разрыв положительного питающего провода перед подключением к клеммам нагревателя.

Номинал предохранителя подбирается строго в соответствии с мощностью устройства: для моделей 100-300 Вт обычно используют 5-7 А, для 500-1000 Вт – 10-15 А. Превышение номинала недопустимо – это лишает цепь защиты. Обязательно применяйте держатель предохранителя с герметичным корпусом для предотвращения окисления контактов.

Порядок подключения предохранителя

Определите место установки: не далее 20 см от АКБ на плюсовом проводе
Зафиксируйте держатель предохранителя на неподвижной поверхности
Зачистите изоляцию провода на длину контактной площадки держателя
Подсоедините отрезок провода от АКБ к входному контакту держателя
Второй конец держателя соедините с клеммой "+" подогревателя
Вставьте предохранитель соответствующего номинала в держатель

Типовые ошибки:

Установка после блока управления – защищает только часть цепи
Использование "жучков" вместо сертифицированных предохранителей
Крепление держателя к вибрирующим или нагревающимся элементам

Мощность подогревателя (Вт)	Рекомендуемый номинал (А)	Сечение провода (мм²)
150-200	5	1.0-1.5
300-400	7-10	1.5-2.0
500-700	15	2.5-4.0

После монтажа проверьте отсутствие перегибов проводов и надежность контактов. Тестовое включение выполняется при вынутой предохранительной вставке – контрольная лампа на блоке управления не должна загораться. Корпус держателя обязательно защитите от попадания влаги термоусадкой или герметиком.

Варианты подключения: через кнопку или розетку прикуривателя

Электрические подогреватели тосола требуют правильного подключения к бортовой сети автомобиля для безопасной и эффективной работы. Основные методы интеграции – стационарный монтаж через кнопку или временное соединение через гнездо прикуривателя.

Каждый вариант имеет особенности монтажа, ограничения по мощности и условия эксплуатации. Выбор зависит от частоты использования, технических возможностей авто и требований к функционалу.

Подключение через кнопку

Проводка напрямую соединяется с аккумулятором через реле и предохранитель. Управляющая кнопка выводится на приборную панель. Требует профессионального монтажа: прокладки проводов через антифризный бачок, установки реле и защиты цепи.

Преимущества: Работа без ключа зажигания, поддержка мощных моделей (свыше 200 Вт), скрытая установка. Недостатки: Сложность самостоятельного подключения, вмешательство в штатную электропроводку.
Подключение через розетку прикуривателя

Подогреватель оснащается штекером стандарта 12V. Включается напрямую в гнездо прикуривателя без дополнительного монтажа. Подходит для компактных моделей мощностью до 150 Вт.

Преимущества: Простота использования, мобильность, отсутствие необходимости в разборке панелей. Недостатки: Зависимость от включенного зажигания, риск перегрузки цепи прикуривателя, ограничение по мощности.

Критерий	Через кнопку	Через прикуриватель
Сложность установки	Высокая (требует навыков)	Минимальная (plug-and-play)
Макс. мощность	До 500 Вт	До 150 Вт
Работа без ключа зажигания	Да	Нет
Стационарность	Постоянное размещение	Временное использование

Заполнение системы охлаждения тосолом до уровня

После установки подогревателя или ремонта системы охлаждения необходимо заполнить контур тосолом. Используйте только рекомендованный производителем автомобиля тип охлаждающей жидкости, смешанный с дистиллированной водой в указанных пропорциях (обычно 50:50). Откройте расширительный бачок и радиаторную пробку (если предусмотрена конструкцией), медленно заливайте жидкость тонкой струёй для предотвращения образования воздушных пробок.

Контролируйте уровень по меткам на расширительном бачке: в холодном состоянии он должен находиться между отметками "MIN" и "MAX", ближе к минимальной линии. При заливке "на горячую" (двигатель прогрет до рабочей температуры) уровень допустимо доводить до середины между рисками – учитывайте тепловое расширение жидкости. Избегайте превышения максимальной отметки, чтобы исключить выброс излишков через клапан давления.

Порядок действий после первичной заливки

Запустите двигатель на 5-7 минут без нагрузки (на холостом ходу).
Включите печку на максимальный режим для циркуляции жидкости через радиатор отопителя.
Заглушите мотор, дайте системе полностью остыть (15-20 минут).
Проверьте уровень в бачке – при необходимости долейте тосол до отметки "MIN".
Повторяйте цикл "прогрев-остывание-долив" до стабилизации уровня.

Убедитесь в отсутствии подтёков в местах соединений патрубков подогревателя и штатных элементов системы. Проверьте работу термостата и вентиляторов охлаждения при достижении двигателем рабочей температуры. Если уровень постоянно снижается после нескольких циклов прогрева – диагностируйте утечку или воздушную пробку.

Скрупулезная проверка соединений на герметичность

После завершения монтажа всех компонентов подогревателя тосола критически важно проверить каждое соединение на отсутствие утечек. Любая микротрещина или неплотная стыковка приведёт к постепенному вытеканию охлаждающей жидкости при работе системы, что чревато перегревом двигателя и выходом подогревателя из строя.

Начинайте проверку с визуального осмотра всех патрубков, штуцеров и мест крепления хомутов – на поверхности не должно быть капель, потёков или влажных пятен. Особое внимание уделите зонам подключения к штатной системе охлаждения: врезкам в магистрали, термостату и блоку цилиндров.

Порядок тестирования герметичности

Запустите двигатель и прогрейте его до рабочей температуры (90–95°C), чтобы антифриз циркулировал под давлением.
Включите подогреватель на максимальный режим, создавая дополнительную нагрузку на контур.
Методично пройдитесь по всем соединениям салфеткой или ветошью – даже незначительное намокание указывает на проблему.

Тип соединения	Критерий герметичности
Резьбовые фитинги	Отсутствие пузырьков воздуха на стыках
Резиновые патрубки	Равномерное затягивание хомутов без перекосов
Пластиковые врезки	Недопустимость трещин и деформаций

При обнаружении протечек немедленно заглушите двигатель, сбросьте давление в системе через расширительный бачок и перезатяните хомуты (усилие не более 5–7 Н·м). Если утечка сохраняется – замените уплотнители или дефектные компоненты. Повторную проверку проводите только после устранения неполадок.

Удаление воздушных пробок из системы после монтажа

Воздушные пробки в системе охлаждения после установки подогревателя тосола нарушают циркуляцию жидкости, приводя к локальному перегреву двигателя и снижению эффективности обогрева салона. Обязательная процедура удаления воздуха выполняется перед первым запуском двигателя.

Для стравливания воздуха используйте штатные воздухоотводчики системы охлаждения: клапаны на радиаторе, термостате или специальные штуцеры на патрубках. При отсутствии клапанов применяется метод принудительной прокачки жидкости через расширительный бачок.

Порядок действий

Зафиксируйте автомобиль на ровной поверхности, двигатель должен быть остывшим
Снимите крышку расширительного бачка, запустите двигатель на 10-15 минут (до открытия термостата)
Попеременно сжимайте верхние патрубки радиатора рукой для вытеснения пузырей
Долейте тосол до уровня «MAX» при появлении пузырьков воздуха
Повторите цикл 2-3 раза до прекращения выделения воздуха
Заглушите двигатель, закройте крышку бачка, проверьте герметичность соединений

Контрольные признаки успешного удаления пробок

Равномерный прогой всех патрубков системы охлаждения
Стабильная температура двигателя на прогреве
Отсутствие булькающих звуков в салонном отопителе
Нормальная работа печки на всех скоростях

Ошибка	Последствие	Решение
Неполное удаление воздуха	Перегрев головки блока цилиндров	Повторить процедуру с удлинённым прогревом
Утечка тосола после прокачки	Падение уровня ОЖ	Проверить затяжку хомутов на подогревателе
Постоянное образование пробок	Циклический перегрев	Диагностика герметичности системы

Для систем с электронным управлением (например, Webasto) после удаления воздуха выполните сброс ошибок двигателя через диагностический разъём. При сохранении проблем проверьте работоспособность помпы и герметичность соединений подогревателя.

Первоначальный запуск и контроль за работой устройства

Перед первым включением заполните систему охлаждения двигателя тосолом до рекомендованного уровня, проверьте герметичность всех соединений подогревателя и отсутствие перегибов шлангов. Убедитесь, что напряжение в электросети соответствует параметрам устройства, а предохранитель установлен корректно.

Подключите вилку подогревателя к розетке строго на горизонтальной поверхности автомобиля. Запустите устройство, контролируя начало нагрева по индикатору (светодиод/термометр) или тактильно – через 5-7 минут шланги должны стать теплыми. Не допускайте работы при пустом расширительном бачке или неисправной системе охлаждения.

Ключевые этапы контроля

Температурный режим: Проверяйте нагрев патрубков рукой – они должны быть горячими, но не обжигающими (оптимально 60-80°C).
Время работы: Не превышайте 1.5-2 часа для предпускового прогрева. При круглосуточной эксплуатации (например, в спецтехнике) используйте терморегулятор.
Визуальный осмотр: Еженедельно проверяйте:
- Отсутствие подтёков тосола в зоне подключения
- Состояние изоляции проводов
- Коррозию на клеммах питания

Признак неисправности	Возможная причина
Нет нагрева при включении	Обрыв ТЭНа, сгоревший предохранитель, отсутствие контакта в розетке
Тёплые шланги при холодном двигателе	Завоздушивание системы, низкий уровень тосола
Постоянное кипение в расширительном бачке	Неисправность термостата, засор системы охлаждения

Важно: При длительном простое отключайте питание. Для проверки эффективности прогрева измеряйте температуру ОЖ через 30 минут работы – она должна быть не ниже +40°C при -20°C окружающей среды. Регулярно очищайте корпус устройства от грязи и снега для предотвращения перегрева.

Проверка отсутствия течи в месте установки подогревателя

После завершения монтажа электрического подогревателя тосола критически важно убедиться в герметичности соединений. Любая микротечь может привести к падению уровня охлаждающей жидкости, перегреву двигателя или повреждению электрооборудования.

Перед запуском двигателя выполните визуальный осмотр зоны установки подогревателя при хорошем освещении. Особое внимание уделите местам врезки в патрубок системы охлаждения, резьбовым соединениям и уплотнительным элементам.

Порядок действий для контроля герметичности

Заполните систему охлаждения тосолом до рекомендуемого уровня, удалите воздушные пробки через расширительный бачок.
Протрите насухо корпус подогревателя и прилегающие патрубки ветошью для четкого выявления следов протечки.
Включите подогреватель в сеть на 10-15 минут без запуска двигателя – тепловое расширение усилит давление в системе.
Проверьте:
- Отсутствие капель на стыках и фланцах
- Сухость резьбовых соединений (штуцеров, гаек)
- Отсутствие мокрых подтёков на корпусе устройства
- Стабильность уровня тосола в расширительном бачке
При обнаружении сырости или капель:
1. Слейте тосол ниже точки монтажа
2. Подтяните крепёж динамометрическим ключом с усилием, указанным в инструкции к подогревателю
3. Повторите проверку после заполнения системы
Дополнительно обработайте стыки специальным индикатором течи (УФ-гелем) – флуоресцентные следы четко проявят микротрещины под УФ-фонарем.

Важно: Не запускайте двигатель до полного устранения протечек! Контакт тосола с разогретыми деталями двигателя или проводкой может вызвать короткое замыкание или возгорание.

Температура воздуха	Оптимальное время	Дополнительные условия
0°C ... -10°C	15-20 минут	Достаточно для легкого запуска
-10°C ... -25°C	25-40 минут	Обязательно для дизельных ДВС
Ниже -25°C	45-90 минут	Требуется утепление моторного отсека

Использование таймера для удобного управления подогревом

Таймер позволяет автоматизировать включение/выключение электрического подогревателя тосола, синхронизируя его работу с вашим расписанием. Это исключает необходимость ручного управления устройством перед каждой поездкой и гарантирует прогрев системы к нужному моменту.

Подключение осуществляется через реле времени, устанавливаемое между розеткой и вилкой подогревателя. Современные программируемые таймеры поддерживают суточные или недельные циклы, температурные датчики и дистанционное управление через Wi-Fi/GSM.

Схема подключения и настройки

Типовая последовательность монтажа:

Выберите защищённое от влаги место для установки таймера (подкапотное пространство, салон или гаражную розетку)
Подключите кабель подогревателя к выходным клеммам таймера (обозначаются "Load" или "Output")
Подсоедините входные клеммы таймера ("Line" или "Input") к сети 220В через штатную вилку
Убедитесь в герметичности соединений и отсутствии перегибов кабелей

Программирование режимов:

Базовый таймер	Установка времени старта/останова (пример: 05:30–07:00)
Терморегулируемый	Активация при падении температуры ниже -10°C
Умный режим	Дистанционное включение через мобильное приложение

Критические рекомендации:

Соотносите мощность таймера (≥16А) с нагрузкой подогревателя
Используйте УЗО в цепи питания для защиты от КЗ
Проверяйте уровень тосола перед сезонной эксплуатацией

Безопасная эксплуатация: неисправности и запреты

Эксплуатация подогревателя тосола с неисправностями создает прямую угрозу возгорания, поражения током или повреждения системы охлаждения. Контроль состояния устройства перед каждым включением обязателен для предотвращения аварийных ситуаций.

Нарушение правил монтажа и эксплуатации ведет к локальному перегреву тосола, разгерметизации патрубков, короткому замыканию и другим критическим последствиям. Соблюдение запретов минимизирует риски при использовании устройства.

Критические неисправности и эксплуатационные ограничения

Немедленно отключите подогреватель и запретите использование при обнаружении:

Механические повреждения: трещины корпуса, деформация нагревательного элемента, следы коррозии на клеммах
Утечки тосола: подтёки в местах врезки в патрубки или на соединениях
Электрические нарушения: оголённые провода, оплавленная изоляция, искрение в разъемах
Аномальная работа: отсутствие нагрева при включении, самопроизвольное отключение, гудение или щелчки

Категорические запреты при эксплуатации:

Не включайте устройство при низком уровне тосола в расширительном бачке
Запрещено использование вне помещений с принудительной вентиляцией (гаражи, боксы)
Исключите контакт корпуса с горючими материалами (ветошь, топливо, бумага)
Не допускается ремонт или чистка при подключенной сети 220В
Запрещено превышение времени непрерывной работы, указанного в инструкции

Правила обслуживания устройства для долговечной работы

Регулярное техническое обслуживание электрического подогревателя тосола критически важно для обеспечения его надежности, эффективности и продления срока службы. Пренебрежение этими процедурами может привести к перегреву элемента, снижению КПД, утечкам охлаждающей жидкости и преждевременному выходу устройства из строя.

Соблюдение простых, но обязательных правил эксплуатации и ухода позволяет минимизировать риск поломок, поддерживает оптимальную производительность системы подогрева и обеспечивает безопасность водителя и автомобиля. Основные аспекты обслуживания охватывают визуальный контроль, чистоту, проверку электрики и работу с охлаждающей жидкостью.

Ключевые процедуры обслуживания

Визуальный осмотр и проверка герметичности:

Ежемесячно осматривайте корпус подогревателя, шланги и места соединений на предмет трещин, следов коррозии или подтеков тосола.
Убедитесь в надежности крепления устройства и отсутствии вибрации при работе двигателя.

Поддержание чистоты:

Регулярно очищайте корпус подогревателя и его электрические контакты от грязи, пыли, дорожных реагентов и масляных пятен с помощью мягкой щетки или ветоши.
Избегайте использования агрессивных моющих средств или мощной струи воды под давлением.

Контроль электрической части:

Проверяйте состояние питающего кабеля, вилки и розетки на отсутствие перегибов, оплавлений или повреждения изоляции.
Убедитесь в надежности контакта "массы" (если она предусмотрена конструкцией).

Работа с охлаждающей жидкостью:

Используйте только рекомендованный производителем тип тосола/антифриза.
Своевременно заменяйте охлаждающую жидкость в соответствии с регламентом ТО автомобиля (обычно каждые 2-5 лет). Старая жидкость теряет свойства и вызывает коррозию внутри системы.
Поддерживайте правильный уровень тосола в расширительном бачке. Низкий уровень может оголить нагревательный элемент.

Сезонная эксплуатация:

В регионах с мягкими зимами или при длительном простое летом допускается отключение устройства, но его сохранность и чистота остаются обязательными.
Перед началом зимнего сезона выполните комплексную проверку всех перечисленных пунктов.

Ситуации, требующие демонтажа подогревателя для ремонта

Механические повреждения корпуса или патрубков подогревателя – одна из ключевых причин для демонтажа. Трещины, вмятины или пробоины, возникшие из-за вибрации, некачественного монтажа или внешнего воздействия, приводят к утечке тосола. Эксплуатация устройства с нарушенной герметичностью недопустима и требует немедленного снятия для замены или восстановления целостности элемента.

Электрические неисправности, не устраняемые без разборки, также являются веским основанием для демонтажа. К ним относятся: обрыв внутренних проводов, выход из строя клеммной колодки, перегорание нагревательной спирали или пробой изоляции на корпус. Если диагностика подтверждает внутреннюю поломку, а доступ к компонентам возможен только после извлечения узла, подогреватель необходимо демонтировать.

Дополнительные случаи, требующие снятия устройства

Засорение внутренних каналов накипью или отложениями, снижающее КПД нагрева. Очистка возможна только при физическом доступе к теплообменнику.
Разрушение резьбовых соединений (штуцеров, крепежных болтов), делающее невозможной безопасную фиксацию или подключение патрубков.
Коррозия контактных групп или клемм, приводящая к нарушению электропитания. Требует разборки для зачистки или замены контактов.
Выход из строя терморегулятора или датчиков (при их наличии внутри корпуса), если их замена предусмотрена только в снятом состоянии.

Необходимость демонтажа также возникает при неправильной первоначальной установке, препятствующей нормальной работе системы охлаждения (например, ошибочное направление потока тосола) или создающей риск перегрева двигателя. В таких случаях устройство снимают для корректного монтажа согласно схеме производителя.

Список источников

При подготовке статьи о подключении электрических подогревателей тосола использовались специализированные технические материалы и экспертные рекомендации. Основное внимание уделялось проверенным практическим руководствам и профильным ресурсам.

Ниже перечислены ключевые категории источников, обеспечивающих достоверность информации по установке, принципам работы и безопасности устройств. Все материалы содержат детальные схемы и нормативные требования.

Основные категории источников

Инструкции производителей подогревателей тосола (Webasto, Eberspächer, Лунфэй, Северс)
Техническая документация к автомобильным системам охлаждения (руководства по ремонту конкретных марок авто)
Специализированные форумы автомехаников (Drive2, Diesel Power)
Отраслевые стандарты ГОСТ Р 41.103-99 (безопасность электрооборудования)
Видеоинструкции по интеграции в штатную систему охлаждения
Аналитические обзоры эффективности предпусковых подогревателей (журналы "За рулём", "Авторевю")
