Как подключить камеру заднего вида - схемы и пошаговая инструкция

Статья обновлена: 18.08.2025

Камера заднего вида – неотъемлемый элемент безопасности современного автомобиля, обеспечивающий полный контроль над ситуацией при маневрировании.

Правильный монтаж устройства напрямую влияет на качество изображения и надежность работы системы.

В этой статье вы найдете детальные схемы подключения, пошаговый алгоритм установки и практические рекомендации по выбору компонентов и устранению типичных ошибок.

Выбор места установки камеры на автомобиле

Оптимальное расположение камеры заднего вида – центральная точка на верхней части крышки багажника, номерной рамке или заднем бампере. Это обеспечивает симметричный обзор без искажения перспективы и минимизирует "слепые" зоны по краям. Обязательно учитывайте конструктивные особенности автомобиля: элементы кузова, ручки, эмблемы не должны перекрывать угол обзора объектива.

Высота установки критически влияет на обзорность: слишком низкое крепление сокращает дистанцию видимости и повышает риск загрязнения линзы. Рекомендуемая высота – 40-80 см от земли. Убедитесь, что камера направлена строго параллельно дорожному полотну – отклонение даже на 5-10° вызывает значительные искажения пространства на экране.

Ключевые критерии и варианты размещения

Распространённые позиции монтажа:

• На крышке багажника – универсальный вариант для седанов и хэтчбеков. Плюсы: защищённость от грязи, широкий угол обзора. Минусы: видимость только при открытом багажнике у некоторых моделей.
• Врезка в бампер – предпочтительно для внедорожников. Требует точного расчёта высоты для предотвращения засветки фонарями.
• Интеграция в рамку номера – простой монтаж без сверления. Недостаток: ограниченный угол обзора из-за низкого расположения.

Технические ограничения:

1. Избегайте зон вблизи выхлопной трубы – термовоздействие повреждает электронику.
2. Исключите траекторию движения дворников и стеклоочистителя багажника.
3. Проверьте отсутствие помех от штатных датчиков парковки или светодиодных фонарей.

Параметр	Рекомендация	Ошибки
Угол наклона	0° относительно горизонта	Наклон вверх/вниз >10°
Зона обзора	Минимум 120° по горизонтали	Перекрытие обзора >15% по краям
Защита от воды	IP67 и выше	Установка без гидроизоляции стыков

Типы камер заднего вида: проводные vs беспроводные

Проводные камеры передают видеосигнал через физический кабель (обычно коаксиальный или AV), соединяющий камеру с монитором в салоне. Для их работы требуется прокладка проводов через салон автомобиля – от задней части к приборной панели. Электропитание таких камер чаще всего подключается к фонарям заднего хода, что обеспечивает автоматическую активацию при включении передачи.

Беспроводные камеры используют радиоканал (часто на частоте 2.4 ГГц или 5.8 ГГц) для трансляции видеосигнала на приемник, подключенный к монитору. Камера питается либо от встроенного аккумулятора, либо от проводного соединения с цепью заднего хода. Основное преимущество – отсутствие необходимости протяжки видеокабеля через весь салон, что упрощает монтаж.

Сравнительная таблица характеристик

Критерий	Проводные	Беспроводные
Надежность сигнала	Стабильная передача без помех	Риск прерываний из-за радиопомех или препятствий
Сложность установки	Трудоемкая (прокладка кабеля)	Проще (минимум соединений)
Качество изображения	Максимальное (цифровой сигнал без сжатия)	Может снижаться при передаче (компрессия сигнала)
Задержка изображения	Минимальная	Заметная (кодирование/декодирование)
Дальность работы	Не ограничена	До 10-15 метров (препятствия снижают дистанцию)
Стоимость	Ниже	Выше

Ключевые недостатки беспроводных систем: Чувствительность к электромагнитным помехам (от Wi-Fi, двигателя, ЛЭП), ограниченная дальность в крупных авто (внедорожники, микроавтобусы), необходимость подзарядки/замены батарей в аккумуляторных моделях. В проводных решениях основной минус – сложность скрытого монтажа кабеля через уплотнители и обшивку.

Рекомендации по выбору:

• Для гарантированно стабильного изображения – проводные камеры
• Для простого монтажа в малогабаритных авто – беспроводные модели
• При выборе беспроводной системы:
  1. Уточните рабочую частоту (5.8 ГГц менее зашумлена)
  2. Проверьте наличие экранирования от помех
  3. Предпочтите модели с проводным питанием (от лампы заднего хода)

Схема подключения к монитору устройства

Подключение камеры к монитору является ключевым этапом монтажа, обеспечивающим трансляцию изображения. Сигнал передаётся по коаксиальному кабелю или витой паре от камеры к дисплею, при этом тип соединения зависит от интерфейсов обоих устройств. Необходимо учитывать совместимость разъёмов и стандартов передачи видео (например, CVBS, AHD, HDMI), а также длину трассы прокладки кабеля.

Основные типы мониторов включают штатные мультимедийные системы автомобиля, зеркала заднего вида со встроенным экраном или отдельные переносные дисплеи. При выборе метода подключения критично проверить соответствие выходного сигнала камеры входным параметрам экрана. Для сложных случаев применяются конвертеры сигналов (например, RCA-HDMI) или дополнительные модули обработки изображения.

Типовые схемы подключения

Распространённые варианты коммутации:

• Прямое соединение через AV-разъём: Кабель RCA (тюльпан) подключается к жёлтому входу Video-IN монитора. Требует согласования импеданса (75 Ом).
• Через мультимедийную систему: Активация по сигналу задней передачи через CAN-шину или отдельный управляющий провод (12V при включении задней скорости).
• Использование видеовходов HDMI/USB: Для цифровых камер через конвертеры с подачей питания +5V на преобразователь.

Тип монитора	Интерфейс подключения	Особенности
Штатная магнитола	RCA, LVDS, FPD-Link	Требует активации через сервисное меню
Зеркало с дисплеем	AV-вход, Mini-USB	Автоматическое переключение при движении назад
Отдельный экран	HDMI, VGA, AV	Необходим внешний источник питания 12V

Рекомендации: При длине кабеля свыше 5 метров используйте экранированные провода. Проверяйте распиновку разъёмов производителя перед пайкой. Для помехозащищённости избегайте прокладки рядом с силовыми цепями. Тестируйте соединение до финальной сборки панелей.

Питание камеры: прямые провода и адаптеры

Подача напряжения на камеру заднего вида осуществляется двумя основными способами: прямым подключением к бортовой сети автомобиля или через адаптер. Первый вариант требует коммутации проводов питания камеры с соответствующими цепями авто (постоянный "+" и "масса"), что обеспечивает стабильную работу без дополнительных компонентов. Второй метод подразумевает использование специальных переходников, согласующихся с разъёмами магнитолы или штатной проводкой, что упрощает монтаж, но может влиять на стоимость решения.

Критически важно учитывать два фактора: номинальное напряжение камеры (обычно 12В) и потребление тока (0.1-0.5А). Несоответствие параметров приводит к некорректной работе или повреждению устройства. При прямом подключении обязательно использование предохранителя (1-2А) на плюсовом проводе вблизи точки соединения с АКБ или потребителем. Для помехозащищённости силовой кабель следует прокладывать отдельно от антенных и аудиолиний.

Сравнение методов подключения

Критерий	Прямое подключение	Адаптеры
Сложность монтажа	Средняя/высокая	Низкая
Надёжность	Высокая	Зависит от качества адаптера
Совместимость	Универсальная	Требует подбора под разъём
Стоимость	Минимальная	Выше на 20-100%

Обязательные этапы при прямом подключении:

1. Определение точки забора питания (прикуриватель, блок предохранителей, проводка фаркопа)
2. Прокладка кабеля через гофро-рукав с изоляцией от влаги и перегибов
3. Зачистка контактов и соединение методом пайки/обжима с термоусадкой
4. Тест мультиметром перед фиксацией (проверка напряжения и КЗ)

Типовые ошибки:

• Подключение к цепи зажигания без реле задержки отключения
• Использование тонких проводов (сечение менее 0.75 мм²)
• Отсутствие защиты от скачков напряжения

Поиск цепи фонарей заднего хода (+)

Определение плюсового провода фонарей заднего хода критически важно для автоматической активации камеры при включении передачи. Этот провод подает +12V только при активации задней скорости, что позволяет синхронизировать работу системы без ручного управления.

Для корректного поиска подготовьте мультиметр или тестовую лампу, схему электропроводки вашего автомобиля. Обязательно отключите минусовую клемму аккумулятора перед началом работ, исключая риски короткого замыкания.

Методы поиска плюсового провода

Метод	Инструкция	Точность
По схеме авто	Изучите раздел "Освещение" в мануале или базе данных (например, ELSA). Ищите проводник от блока предохранителей к лампе заднего хода	Высокая
Мультиметром	Включите зажигание и заднюю передачу Замерьте напряжение на проводах жгута фонаря Провод с +12V – целевой	Максимальная
Тестовой лампой	Подключите щуп к массе, активируйте задний ход. Касайтесь контактов разъема фонаря – свечение укажет +12V	Средняя

Критические рекомендации: Всегда дублируйте соединение предохранителем (5-10A). Изолируйте контакты термоусадкой. При отсутствии напряжения проверьте:

• Целостность предохранителя F20 (стандартное расположение)
• Исправность ламп заднего хода
• Корректность работы датчика передачи

Подключение к задним фонарям для автоматической активации

Для автоматического включения камеры при включении задней передачи требуется подключить её питание к цепи задних фонарей. Это обеспечивает синхронизацию работы системы без необходимости ручного управления.

Главная задача – найти провод +12V, активирующийся при включении задней передачи. Ошибка в определении провода приведёт к некорректной работе или повреждению оборудования.

Порядок подключения

Потребуются: мультиметр, изолента, монтажный нож, предохранитель (5А).

1. Определите провод заднего хода:
   • Включите зажигание без запуска двигателя
   • Включите заднюю передачу (при выжатом сцеплении/тормозе)
   • Прозвоните мультиметром провода фонарей: ищите +12V относительно кузова
2. Подключите камеру:
   • Красный провод камеры соедините с найденным +12V через предохранитель
   • Чёрный провод – к ближайшему болту кузова (чистый металл!)
3. Проверка:
   • Заведите двигатель, включите заднюю передачу
   • Убедитесь в автоматическом запуске камеры и стабильном сигнале

Цвет провода*	Тип авто	Особенности
Красный/жёлтый	Азиатские модели	Часто идёт от блока предохранителей
Зелёный/белый	Европейские бренды	Может дублироваться на разъёме фаркопа
Синий/коричневый	Американские авто	Требует проверки мультиметром

*Цвета могут отличаться – всегда проверяйте тестером!

Критические рекомендации:

• Обязательно используйте предохранитель в 10-15 см от точки подключения
• Изолируйте соединения термоусадкой, избегайте скруток
• Не подключайтесь к проводам стоп-сигналов или габаритов
• При сомнениях – обратитесь к электросхеме конкретной модели

Зачистка проводов и соединение контактов

Аккуратная зачистка изоляции и надежное соединение проводов напрямую влияют на стабильность сигнала камеры и предотвращают короткие замыкания. Неправильная коммутация приводит к помехам на экране или полному отказу системы.

Используйте стриппер для снятия изоляции – ножом легко повредить токопроводящую жилу. Длина оголенного участка должна соответствовать глубине клеммного разъема (обычно 5-7 мм). Проверьте целостность меди: потемнение или надломы требуют обрезки поврежденного участка.

Методы соединения проводов

• Пайка: Наиболее надежный вариант. Обеспечивает герметичный контакт, устойчивый к вибрациям. Обязательно используйте термоусадку для изоляции.
• Обжимные клеммы (гильзы/разъемы): Быстрый монтаж без специнструмента. Выбирайте клеммы с силиконовыми уплотнителями для влагозащиты.
• Скрутка: Допустима только как временное решение. Место соединения усильте термоусадкой с клеевым слоем.

Цветовая маркировка обязательна для идентификации:

Провод	Функция	Типовой цвет
Питание (+)	Постоянный +12V	Красный
Задний ход	Активация камеры	Желтый/синий
Масса (-)	Кузов авто	Черный
Видеосигнал	Передача изображения	Желтый/RCA

1. Соединяйте провода строго по схеме производителя.
2. Изолируйте каждое соединение двумя слоями: термоусадка + ПВХ-лента.
3. Проверьте мультиметром отсутствие КЗ перед финальной сборкой.

Обжим клемм и изоляция соединений

Качественный обжим клемм гарантирует надёжный электрический контакт и предотвращает окисление проводов. Для работы потребуется специализированный инструмент – кримпер, обеспечивающий равномерное сжатие гильзы вокруг проводника без повреждения жил. Используйте клеммы, соответствующие сечению провода и типу разъёма камеры (чаще всего разъёмы RCA или клеммы типа "папа/мама").

Перед обжимом зачистите изоляцию на 5-7 мм, убедитесь, что многожильный провод не имеет распушённых волосков. Вставьте оголённый конец в гильзу клеммы до упора, после чего поместите клемму в гнездо кримпера, соответствующее её размеру, и сожмите рукоятки до фиксации. Проверьте прочность соединения лёгким потягиванием.

Методы изоляции соединений

После обжима все соединения требуют герметичной изоляции для защиты от влаги, грязи и коротких замыканий. Наиболее эффективные методы:

• Термоусадочная трубка: наденьте трубку на соединение до обжима, после сжатия прогрейте строительным феном или зажигалкой (с осторожностью). Трубка равномерно сжимается, создавая влагонепроницаемый барьер.
• Высококачественная изолента: наматывайте внахлёст (50% ширины), начиная на 1-2 см выше соединения. Сделайте 3-4 слоя, сильно натягивая ленту для исключения воздушных карманов. Предпочтительна ПВХ-изолента с клеевым слоем.

Материал	Преимущества	Недостатки
Термоусадка	Полная герметизация, стойкость к вибрациям	Требует нагрева, сложность монтажа в стеснённых условиях
Изолента	Дешевизна, гибкость при намотке	Риск размотки со временем, менее надёжная защита от влаги

Ключевые рекомендации:

1. Изолируйте каждое соединение индивидуально перед объединением в жгут.
2. Для ответственных участков (около камеры, фаркопа) комбинируйте методы: сначала термоусадка, затем изолента.
3. Избегайте соприкосновения оголённых проводов с кузовом – это провоцирует коррозию и КЗ.
4. Проверьте отсутствие перегибов проводов в местах соединений перед финальной укладкой проводки.

Прокладка кабеля через резиновый уплотнитель двери

Основная сложность при прокладке кабеля для камеры заднего вида через дверные уплотнители заключается в сохранении герметичности салона и целостности проводки. Резиновые гофры между кузовом и дверью предназначены для защиты от влаги и пыли, поэтому любое вмешательство требует аккуратности.

Перед началом работ подготовьте необходимые инструменты: пластиковую монтажную лопатку, силиконовую смазку, изоленту и термоусадочную трубку. Обязательно отключите питание автомобиля, сняв клемму с аккумулятора, чтобы исключить риск короткого замыкания.

Пошаговая инструкция

1. Поиск штатного гофра
   Найдите резиновый уплотнитель между кузовом и дверью (обычно в районе петель). Сожмите гармошку для обнаружения пустот.
2. Демонтаж уплотнителя
   Аккуратно отсоедините гофр с обеих сторон, используя монтажную лопатку. Извлеките его из посадочных гнёзд.
3. Прокладка кабеля
   • Нанесите силиконовую смазку на провод для уменьшения трения
   • Протяните кабель через центральный канал уплотнителя параллельно штатным проводам
   • Избегайте резких перегибов – радиус изгиба не менее 5 см
4. Фиксация и герметизация
   • Оберните место ввода кабеля в уплотнитель изолентой
   • Установите термоусадочную трубку на участки выхода провода из гофра
5. Проверка функциональности
   После подключения камеры убедитесь, что дверь свободно открывается/закрывается без натяжения провода.

Критические ошибки

Ошибка	Последствие	Профилактика
Прокол уплотнителя острым предметом	Разрыв резины, потеря герметичности	Использование пластиковых инструментов
Прокладка без силиконовой смазки	Деформация гофра, перетирание проводов	Обязательная обработка кабеля
Фиксация кабеля снаружи уплотнителя	Передавливание провода дверью	Только внутренняя прокладка

Рекомендации: Используйте провода в двойной изоляции с сечением не менее 0.75 мм². Через 2-3 дня после установки проверьте уплотнитель на предмет заломов и состояние кабеля при полном открытии двери. При появлении скрипов обработайте гармошку силиконовым спреем.

Важно: Если штатный гофр переполнен, проложите кабель через технологическое отверстие в кузове с обязательной установкой резиновой втулки и герметика. Избегайте соседства с подвижными элементами замка и стеклоподъёмника.

Маршрутизация проводов под обшивкой салона

Основной кабель от камеры заднего вида прокладывается от места установки (крепеж на багажнике/дверце) внутрь салона через технологические заглушки или резиновые гофры штатной проводки. Для этого тщательно обследуйте зону возле фонарей стоп-сигналов или крепления номерного знака – большинство автомобилей имеют штатные отверстия, закрытые пробками, через которые удобно завести провод без сверления кузова. Обязательно используйте пластиковые монтажные клипсы или нейлоновые стяжки для фиксации кабеля вдоль существующих жгутов во избежание провисания и перетирания об острые кромки металла.

После ввода кабеля в салон снимите пластиковые накладки порогов: они крепятся на клипсах, которые аккуратно поддеваются монтажной лопаткой. Уложите провод в штатные каналы для электропроводки вдоль порога, фиксируя каждые 15-20 см стяжками к заводским жгутам. Избегайте прокладки возле подвижных элементов (крепления сидений, направляющие ремней безопасности) и нагревающихся поверхностей (выхлопная система, туннель коробки передач). При проходе через перегородку в подторпедное пространство используйте существующие резиновые втулки между салоном и моторным отсеком.

Критические точки контроля

• Защита от перегибов: На поворотах оставляйте запас провода 5-7 см, формируя плавную петлю радиусом ≥3 см
• Изоляция: В зонах контакта с металлом (отверстия в кузове, кронштейны) наденьте гофрированную трубку или обмотайте кабель фум-лентой
• Экранирование: При параллельной прокладке с силовыми кабелями (>30 см) используйте витую пару или экранированный провод

Узел автомобиля	Рекомендуемый способ фиксации
Пороги	Нейлоновые стяжки к штатным жгутам
Стык кузовных панелей	Пластиковые клипсы на двустороннем скотче 3М
Зона педального узла	Термостойкая гофра + металлические скобы

1. Проверьте отсутствие натяжения провода при полном открытии/закрытии багажника
2. Протестируйте работу камеры до окончательной сборки обшивки
3. Убедитесь, что кабель не пересекает траекторию движения кресел и ремней безопасности

Фиксация кабелей пластиковыми стяжками

Надёжная фиксация проводов питания и видеосигнала пластиковыми стяжками предотвращает их провисание, трение о подвижные элементы кузова и повреждение об острые кромки. Свободно болтающийся кабель может перетереться, замкнуть на массу или быть перебит при ремонте, что выведет систему из строя.

Используйте стяжки из нейлона с замком, устойчивые к перепадам температур и вибрации. Диаметр обхвата должен соответствовать толщине жгута проводов и места крепления – слишком тугая затяжка деформирует изоляцию, а слабая не обеспечит фиксации. Перед окончательной затяжкой убедитесь в отсутствии перекручивания кабеля.

Правильная последовательность работ

1. Прокладка по трассе: Вести кабель параллельно штатным жгутам, избегая участков возле движущихся деталей (рулевая рейка, тяги ручника).
2. Точки крепления: Фиксировать стяжками к существующим технологическим отверстиям, кронштейнам или пластиковым клипсам кузова/салона каждые 20-30 см.
3. Обрезка излишков: После затяжки откусить концы стяжек кусачками заподлицо с замком, оставив 1-2 мм для предотвращения самопроизвольного расстегивания.

Критические рекомендации

• Не крепите к топливным, тормозным магистралям или жгутам системы безопасности (ABS, подушки).
• В зоне высоких температур (возле двигателя, выхлопа) применяйте термостойкие стяжки или металлические хомуты.
• Оставляйте небольшой провис (5-10 мм) возле разъёмов камеры и монитора для снятия напряжения при вибрации.
• Избегайте перетяжки – затягивайте до плотного прилегания без вдавливания изоляции.

Диаметр жгута проводов	Рекомендуемая длина стяжки
до 5 мм	100-150 мм
5-10 мм	150-200 мм
10-20 мм	200-300 мм

Заземление камеры на кузов автомобиля

Качественное заземление камеры заднего вида критически важно для стабильной работы системы. Неправильный контакт с кузовом вызывает помехи на экране, мерцание изображения или полный отказ оборудования из-за неполной цепи питания.

Используйте только металлические части кузова, очищенные от краски, ржавчины и загрязнений в точке подключения. Прямой контакт «металл-металл» обеспечивает минимальное сопротивление и надежную токопроводящую поверхность для цепи.

Порядок работ и ключевые правила

Выполняйте заземление в следующей последовательности:

1. Найдите ближайшую к камере неокрашенную металлическую область кузова (например, внутреннюю часть багажника или крепежную скобу).
2. Зачистите контактную площадку до блеска ножом, наждачной бумагой или щеткой по металлу.
3. Прикрепите провод массы камеры (обычно черный) к очищенной зоне через:
   • Болтовое соединение с зубчатой шайбой,
   • Скрутку с последующей пайкой и изоляцией термоусадкой,
   • Самозажимной винтовой клеммник.
4. Нанесите на место соединения токопроводящую смазку или антикоррозийный состав для защиты от окисления.

Запрещено:

• Крепить массу к пластиковым элементам или окрашенным поверхностям,
• Использовать саморезы без предварительной зачистки металла,
• Допускать соприкосновение изолированных участков провода с подвижными деталями.

Проверьте качество контакта мультиметром: сопротивление между точкой заземления и минусовой клеммой АКБ должно быть близко к нулю (0.1–0.5 Ом). При возникновении помех перепроверьте соединение и исключите параллельную прокладку проводов массы и питания.

Подключение видеовыхода к магнитоле (RCA-разъем)

Для передачи видеосигнала с камеры заднего вида на экран магнитолы используется стандартный композитный разъем типа "тюльпан" (RCA). Основная задача – соединить желтый видеовыход камеры с соответствующим видеовходом на магнитоле, соблюдая полярность проводов питания и синхронизацию с зажиганием.

Перед подключением убедитесь, что магнитола поддерживает функцию AV-входа и активирует экран автоматически при поступлении сигнала. Проверьте техническую документацию устройства для точного определения расположения разъемов и их цветовой маркировки.

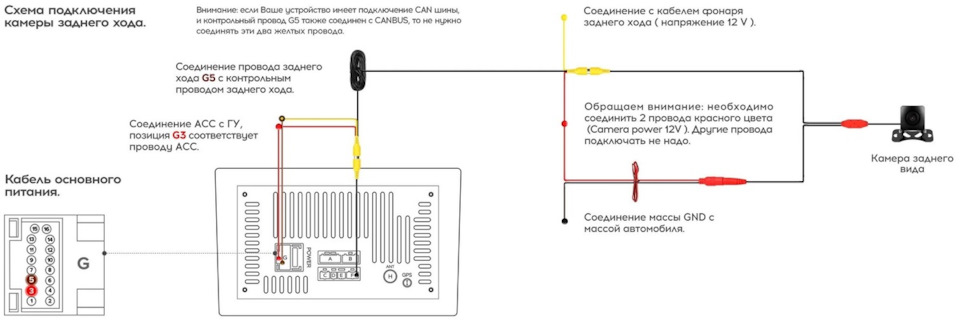

Порядок подключения проводов

Выполняйте работы при отключенном минусовом проводе АКБ:

1. Найдите видеовход на магнитоле: Ищите желтый RCA-разъем с пометкой "VIDEO IN", "AUX" или "CAM".
2. Соедините видеокабель: Подключите желтый штекер от камеры к видеовходу магнитолы. Избегайте перегибов провода.
3. Подключите управляющий провод: Соедините красный провод камеры (REM/ACC) с цепью зажигания магнитолы или предохранителем ACC.
4. Подайте питание: Черный провод (GND) закрепите на кузове авто, красный (12V+) – к предохранителю задних фонарей (для активации при включении задней передачи).

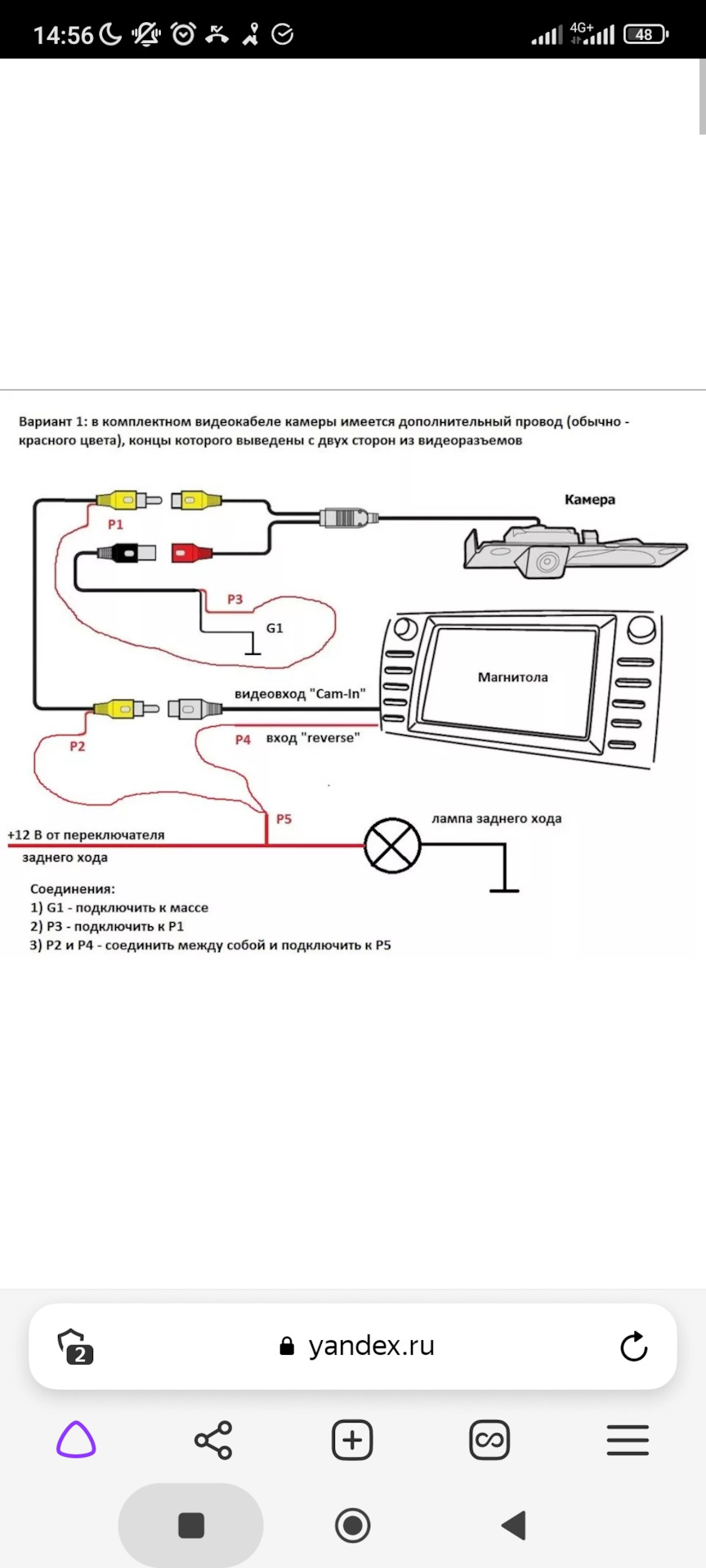

Распиновка типового RCA-разъема

Цвет провода камеры	Назначение	Куда подключать
Желтый	Видеосигнал (VIDEO)	Желтый разъем "IN" на магнитоле
Красный	Питание +12В	Провод лампы заднего хода
Черный	Земля (GND)	Болт на кузове авто

Ключевые рекомендации

• Экранирование кабеля: Используйте коаксиальный провод с медной оплеткой для защиты от помех.
• Проверка перед сборкой: Включите зажигание и заднюю передачу для теста изображения до финальной укладки проводов.
• Заизолируйте соединения термоусадкой и избегайте прокладки кабеля рядом с высоковольтными проводами.
• При отсутствии отдельного видеовхода используйте AV-адаптер для антенного гнезда или видеомодулятор.

Интеграция с заводским монитором вместо автономного

Подключение камеры к штатной мультимедийной системе требует анализа совместимости оборудования и поиска специализированных переходников. Современные автомобили используют различные интерфейсы (AV-вход, RGB, LVDS, MOST), что определяет выбор адаптера. Ключевой этап – активация скрытого видеовхода через диагностический разъем OBD2 или перепрошивку головного устройства.

Монтаж подразумевает демонтаж обшивки для прокладки кабелей от багажника к монитору с обязательной защитой проводки от перегибов и нагрева. Особое внимание уделяется подключению сигнального провода REVERSE для автоматического включения камеры при движении задним ходом. Финал работ включает калибровку изображения и проверку стабильности сигнала при разных условиях эксплуатации.

Порядок подключения

1. Определение типа видеовхода: изучение мануала к авто, тестирование портов мультимедиа-системы
2. Подбор интерфейсного адаптера: модули A/V-RCA, LVDS-конвертеры или CAN-шинные декодеры
3. Активация видеорежима:
   • Через инженерное меню магнитолы
   • С помощью диагностического сканера
   • Перепрошивка ПО головного устройства

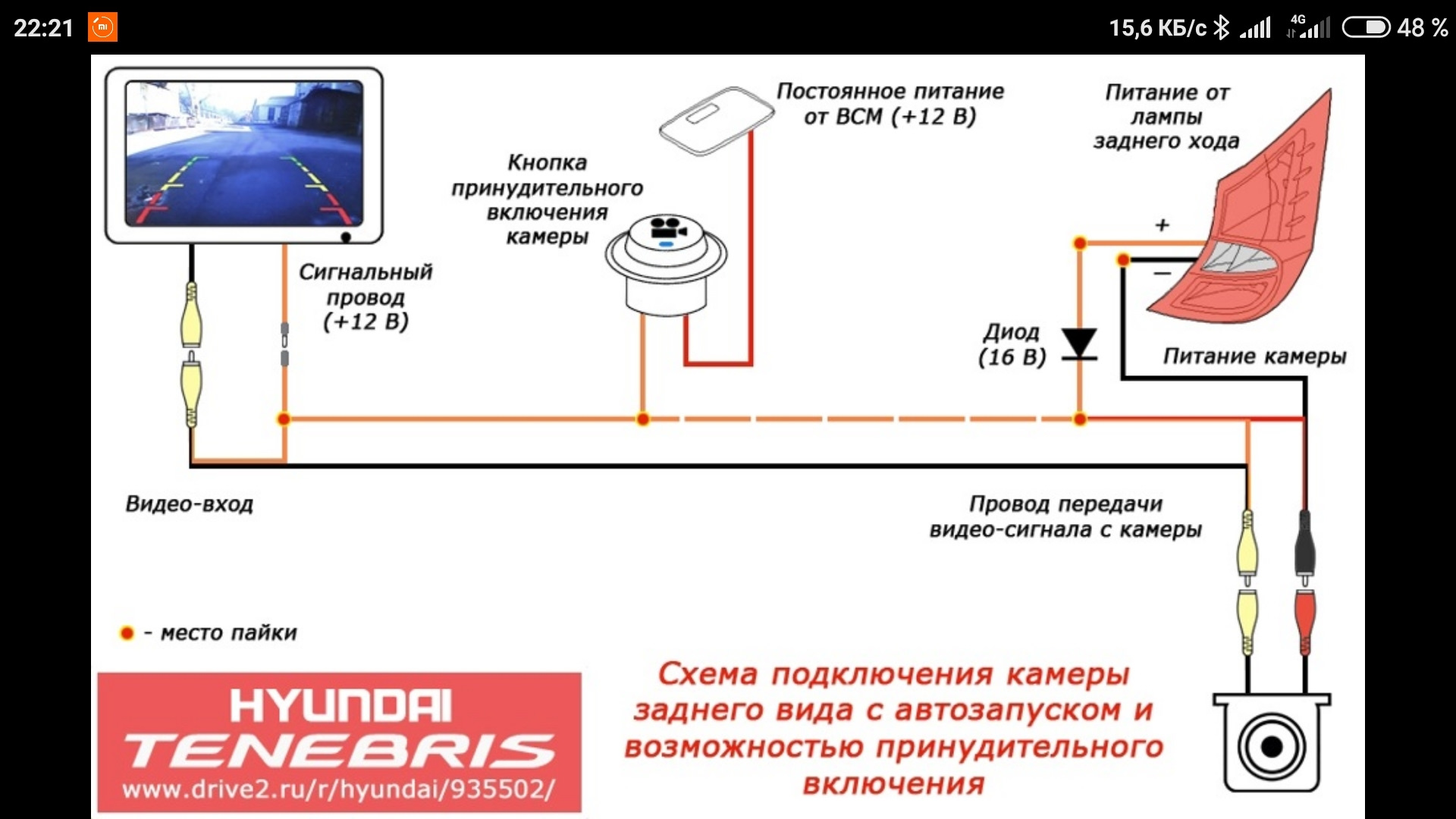

4. Коммутация проводов:

   Кабель камеры	Куда подключать
   Видеосигнал (RCA)	Вход адаптера или AV-разъём
   +12V (красный)	Фонарь заднего хода / предохранитель ACC
   GND (черный)	Кузовной болт / масса магнитолы

Критические рекомендации: При подключении питания к лампе заднего хода используйте предохранительную колодку. Изолируйте соединения термоусадкой, избегайте параллельной прокладки с силовыми кабелями. Для камер с динамическими линиями разметки обязательна установка датчика скорости (CAN-шина).

Настройка угла обзора камеры заднего вида после установки

После фиксации корпуса камеры на автомобиле переходите к регулировке угла обзора. Идеальная проекция должна захватывать:

• Задний бампер (его край должен быть виден в нижней части экрана как ориентир)
• Боковые границы транспортного средства
• Максимально возможную зону позади авто без искажений по краям

Порядок выполнения работ

1. Проверьте текущий обзор
   Включите зажигание, активируйте камеру и оцените изображение на экране. Убедитесь, что горизонт не завален.
2. Ослабьте крепежные элементы
   Используя шестигранник или отвертку (в зависимости от конструкции кронштейна), ослабьте фиксирующие винты, оставив возможность ручной корректировки.
3. Отрегулируйте вертикальный угол
   Наклоните корпус так, чтобы в кадре четко отображалась дорожная разметка позади машины, а не асфальт непосредственно под бампером.
4. Скорректируйте горизонтальное положение
   Добейтесь симметричного отображения объектов по бокам автомобиля. Проверьте, видны ли углы бампера.
5. Зафиксируйте положение
   Затяните крепеж с умеренным усилием, избегая перекоса корпуса. Проведите тест-драйв для проверки стабильности настройки.

Критические ошибки при настройке:

Слишком высокий угол	Исчезновение бампера из кадра, потеря контроля за ближней зоной
Чрезмерный наклон вниз	Видимость только асфальта под колесами, отсутствие обзора дороги
Асимметрия	Смещение зоны парковочных линий относительно реального положения авто

Рекомендации: Используйте статичный объект (например, конус) на расстоянии 5-7 метров для проверки геометрии изображения. При наличии электронного корректора угла обзора в настройках ГУ используйте его только для тонкой подстройки после механического выравнивания. Регулярно очищайте объектив от грязи – загрязнения искажают периферийные участки картинки.

Тестирование изображения перед окончательной сборкой

Проверка качества картинки на этом этапе исключает демонтаж обшивки после фиксации всех компонентов. Выявление проблем с цветопередачей, помехами или углом обзора сейчас сэкономит часы работ и расходы на замену бракованных деталей.

Фокус тестирования включает корректность отображения направляющих линий, синхронизацию с передачей задней скорости, отсутствие засветов/затемнений по краям кадра. Особое внимание уделяется работе в условиях слабой освещенности – именно ночью чаще всего проявляются шумы матрицы.

Порядок контрольной проверки

1. Подайте питание на камеру через диагностический разъем или временную скрутку проводов
2. Активируйте зажигание без запуска двигателя (положение ACC)
3. Включите мультимедийную систему и переключитесь в режим камеры
4. Оцените параметры изображения:
   • Резкость объектов на расстоянии 1-5 метров
   • Отсутствие мерцания при работе двигателя
   • Плавность переключения в ночной режим (закройте датчик светочувствительности)

Проблема	Вероятная причина
Вертикальные полосы	Помехи от проводов питания
Растяжение объектов	Неправильный выбор угла обзора (свыше 170°)
Задержка изображения	Несоответствие разрешения камеры и экрана

Критические ошибки монтажа, выявляемые при тесте: перепутана полярность проводов питания (вызывает затемнение экрана), недостаточная изоляция видеокабеля (проявляется "снегом" в картинке), неправильное заземление (мерцание при повышении оборотов).

Рекомендуется фиксировать камеру малярным скотчем во время проверки – это позволяет оперативно менять угол наклона. Тестируйте в реальных условиях: парковке у стены, при естественном и искусственном освещении, с включенными фарами. Только после 2-3 циклов проверки приступайте к укладке проводки в штатные каналы.

Гидроизоляция мест соединений на задней двери

Основная задача – предотвратить проникновение влаги через технологические отверстия в металле двери, используемые для прокладки проводов камеры. Без качественной изоляции вода вызовет коррозию металла, окисление контактов и выход оборудования из строя. Особое внимание уделите области штатного резинового гофра, через который жгут проводов заводится в салон.

Используйте термоусадочные трубки с клеевым слоем для изоляции каждого соединения проводов внутри двери. Наружные отверстия (места ввода кабеля в кузов) герметизируйте устойчивыми к перепадам температуры составами. Проверяйте целостность заводской заглушки штатного отверстия под ручку замка – при установке камеры рядом это слабое место.

Порядок работ и материалы

1. Очистите поверхности: удалите грязь, пыль и обезжирьте места вокруг отверстий спиртом или спецсредством.
2. Обработайте соединения:
   • Стыки проводов – термоусадка с клеем (диаметр на 20-30% меньше провода).
   • Места ввода кабеля в дверь – силиконовый герметик для авто (тип "нейтральный") или автоматный тиокол.
3. Уплотните резиновый гофр:
   • Промажьте посадочное место гофра на кузове и двери герметиком перед установкой.
   • Нанесите состав тонким слоем на внутреннюю поверхность гофра после протяжки проводов.

Материал	Назначение	Критичные параметры
Термоусадочная трубка с клеем	Изоляция стыков проводов	Диаметр до усадки, клеевой слой внутри
Автомобильный герметик	Герметизация отверстий, гофра	Термостойкость (-40°C...+120°C), адгезия к металлу/пластику
Литол/графитовая смазка	Обработка клемм разъемов	Защита от окисления, совместимость с пластиком

Важно: Не используйте обычную изоленту – она отклеивается от вибрации и пропускает влагу. Избегайте кислотных герметиков – они разрушают металл и проводку. Проверяйте герметичность после полной сборки двери, имитируя мойку струей воды из распылителя.

Защита проводов от перетирания в местах подвижных элементов

В зонах постоянного изгиба и трения (стык кузова/двери багажника, петли) провода камеры подвержены механическим повреждениям. Незащищённая изоляция быстро истирается, приводя к короткому замыканию или обрыву цепи. Особенно критично это для участков, где проводка проходит через технологические отверстия или фиксируется рядом с металлическими кромками.

Для предотвращения повреждений применяется комплексная защита трассы. Обязательно учитывается естественный ход проводов при открытии/закрытии багажника – они должны свободно провисать дугой без натяжения. Фиксация выполняется только в неподвижных зонах, а в подвижных секциях создаётся защищённый петлевой запас длиной 10-15 см.

Методы защиты проводки

• Термоусадочная трубка с клеевым слоем: Усаживается феном, создаёт жёсткий влагозащищённый барьер на сгибах.
• Пружинная спираль: Накручивается на провод, принимая на себя трение о кузовные элементы (идеальна для проходов через уплотнители).
• Пластиковые гофры: Используются на прямых участках с креплением стяжками через каждые 15 см.

Материал	Где применять	Особенности монтажа
Резиновые втулки	Технологические отверстия в металле	Обрезать втулку вровень с толщиной металла
Тканевая изолента	Доп. защита стыков	Наматывать с нахлёстом 50%, без складок

Ключевые этапы работ:

1. Выделить подвижные участки трассы (при открытом/закрытом багажнике).
2. Обработать края всех отверстий напильником для удаления заусенцев.
3. Надеть защитные материалы до подключения разъёмов камеры и монитора.
4. Проверить ход проводов в движении 10-15 циклов до финальной фиксации.

Категорически запрещено: прокладывать провода внатяжку, крепить их к подвижным деталям шурупами, оставлять незащищёнными участки возле петель. После монтажа обязательна проверка мультиметром на отсутствие КЗ.

Диагностика отсутствия сигнала: частые ошибки

Отсутствие изображения с камеры заднего вида – распространённая проблема, часто вызванная ошибками подключения или повреждением компонентов. Проверку следует начинать с простейших сценариев, последовательно исключая возможные причины неисправности.

Систематическая диагностика сокращает время поиска дефекта и позволяет избежать ненужных затрат на замену исправных элементов. Особое внимание уделите целостности проводки и качеству контактов – они лидируют среди причин сбоев.

Типовые проблемы и методы их выявления

Рассмотрите следующие аспекты при поиске неполадки:

• Питание камеры:
  • Проверьте мультиметром напряжение на красном проводе (+12V) при включении задней передачи.
  • Убедитесь в наличии "массы" на чёрном проводе.
• Целостность видеотракта:
  • Осмотрите коаксиальный кабель на предмет перегибов и повреждений изоляции.
  • Протестируйте разъём RCA тестером или временной заменой кабеля.
• Активация системы:
  • Подтвердите срабатывание реле при переключении КПП в режим заднего хода.
  • Проверьте сигнальный провод от лампы заднего хода до головного устройства.

Симптом	Вероятная причина	Экспресс-проверка
Чёрный экран	Обрыв питания камеры	Тест напряжения на контактах при включённой передаче
Радужные помехи	Короткое замыкание в видеокабеле	Визуальный осмотр трассы прокладки
Изображение пропадает при вибрации	Ненадёжный контакт в разъёмах	Поочерёдное тестирование соединений встряхиванием

Критические рекомендации: При замене предохранителей используйте номинал, указанный в инструкции к камере. Для проверки сигнальных цепей применяйте контрольную лампу, а не мультиметр – она точнее выявляет плавающие контакты. Избегайте параллельной прокладки видеокабеля с силовыми проводами – наводки от генератора могут блокировать видеосигнал.

Важно: Если диагностика подтверждает неисправность камеры, проверьте герметичность её корпуса – конденсат на платах частая причина замыканий. При отсутствии опыта работы с автоэлектрикой обратитесь к специалистам после первичной локализации проблемы.

Устранение помех на экране при работе двигателя

Помехи на экране камеры заднего вида, проявляющиеся при запуске двигателя или изменении оборотов, чаще всего вызваны электромагнитными наводками от системы зажигания, генератора или других потребителей. Основные причины включают некачественное экранирование видеокабеля, близкое расположение проводов к силовым цепям, плохое заземление или слабую изоляцию соединений.

Для диагностики временно отключите дополнительные электронные устройства (радар-детекторы, зарядки) и проверьте целостность экрана коаксиального кабеля. Убедитесь, что питание камеры не подключено к цепи стоп-сигналов или другим нестабильным источникам – используйте отдельную линию от головного устройства или аккумулятора через фильтр.

Методы устранения помех

Правильная прокладка кабеля:

• Маршрут видеопровода должен проходить минимум в 20 см от высоковольтных проводов, блока управления двигателем, катушек зажигания
• Избегайте параллельной укладки с силовыми кабелями – пересекайте их строго под углом 90°
• Фиксируйте кабель пластиковыми стяжками, исключая контакт с металлическими кромками кузова

Улучшение экранирования и фильтрации:

1. Замените видеокабель на коаксиальный с двойной медной оплеткой (тип RG-6)
2. Установите ферритовые кольца на оба конца кабеля (ближе к разъемам камеры и монитора)
3. Включите в цепь питания камеры LC-фильтр (индуктивность + конденсатор) для подавления пульсаций

Корректное подключение питания:

Ошибка	Решение
Питание от лампы заднего хода	Использовать реле с отдельным кабелем сечением 1.5 мм² напрямую от АКБ
Общее заземление с другими устройствами	Организовать индивидуальную "землю" на кузов вблизи камеры (зачистить краску до металла)
Отсутствие стабилизации	Добавить DC-DC преобразователь с защитой от скачков напряжения

После модернизации проверьте работу системы на всех режимах двигателя. Если помехи сохраняются – используйте осциллограф для выявления точного источника наводок. Для экранов 2DIN-магнитол обязательна установка разделительного трансформатора в антенном входе.

Калибровка линий разметки (при наличии функции)

Калибровка виртуальных линий разметки необходима для точного соответствия проекции на экране реальной траектории движения автомобиля. Эта процедура учитывает угол обзора камеры, высоту установки и геометрию кузова, предотвращая искажения в отображении парковочных ориентиров.

Перед началом убедитесь, что автомобиль стоит на абсолютно ровной горизонтальной поверхности с номинальным давлением в шинах. Загрязнения объектива камеры, неправильная установка или изменённая подвеска (лифт/дроп) приведут к некорректным результатам.

Порядок выполнения калибровки

1. Активируйте режим калибровки через меню настройки мультимедийной системы автомобиля.
2. Установите специальную калибровочную мишень (входит в комплект или распечатывается) строго перпендикулярно заднему бамперу на расстоянии, указанном в инструкции к камере (обычно 3-10 метров).
3. Совместите границы виртуальной сетки на экране с контрольными точками мишени, используя регулировочные пункты меню:
   • Горизонтальные линии – контроль глубины пространства
   • Вертикальные линии – контроль ширины траектории
   • Изгиб направляющих – адаптация под угол установки
4. Сохраните настройки и проверьте точность: линии должны совпадать с реальными границами парковочного места при движении задним ходом.

Критические рекомендации: Проводите калибровку при дневном освещении. Избегайте вибраций кузова во время процесса. Для систем с автоматической калибровкой (ADAS) следуйте заводским предписаниям – может потребоваться движение с определённой скоростью по прямой разметке.

Тип камеры	Особенности калибровки
Штатная (интегрированная)	Часто требует диагностического оборудования и ПО производителя
Универсальная (послепродажная)	Регулируется вручную через OSD-меню или магнитола

Важно: При замене камеры, ударе по креплению или изменении клиренса автомобиля процедуру необходимо повторить. Некорректная калибровка дезориентирует водителя и повышает риск ДТП.

Регулировка яркости и контрастности изображения

Корректировка яркости и контрастности – обязательный этап калибровки камеры после установки. Неправильные настройки приводят к потере детализации в тенях или пересветах, что критично при парковке в темное время суток или при ярком солнце. Регулировка выполняется через меню монитора/головного устройства либо физическими кнопками на корпусе камеры (при наличии).

Оптимальные параметры достигаются экспериментально: установите автомобиль в типичные условия эксплуатации (например, на парковке с комбинированным освещением) и последовательно меняйте значения. Эталоном считается изображение, где четко видны объекты на расстоянии 5-7 метров, номера машин не засвечены, а границы теней не "сливаются" в черные пятна.

Порядок калибровки

1. Активируйте режим ручной настройки изображения в системном меню монитора
2. Установите контрастность на 60-70% как стартовую точку
3. Отрегулируйте яркость так, чтобы темные участки (асфальт, шины) сохраняли текстуру без "завалов" в черный
4. Повышайте контрастность до четкого разделения светлых/темных зон, избегая "перешарпа"
5. Проверьте результат в движении при разном освещении

Проблема	Решение
Слепящие блики от фар	Снизить яркость на 15-20%, добавить контраст
Размытый дневной контур объектов	Увеличить контрастность на 10-15%
Потеря деталей в сумерках	Повысить яркость с шагом 5%, контролируя уровень шумов

Важно: избегайте экстремальных значений (близких к 0% или 100%) – это "срезает" градации цветов. Для камер с матрицей Sony STARVIS используйте режим HDR вместо ручных настроек при перепадах освещенности. Проводите финальную проверку в дождь: мокрый асфальт должен отображаться без бликов-помех.

Особенности установки на рамные внедорожники и пикапы

Конструкция рамных автомобилей требует особого подхода к прокладке кабеля из-за раздельного крепления кузова и рамы. Необходимо учитывать подвижность элементов (задние двери, откидные борта) и повышенную вибрацию при бездорожье. Кабель должен фиксироваться с запасом длины для компенсации колебаний и защищаться от перетирания о металлические кромки.

Крепление камеры усложняется из-за массивных задних элементов: на внедорожниках с запасным колесом на двери или пикапах с открывающимся бортом нужно выбирать точки монтажа, исключающие повреждение оборудования при эксплуатации. Обязательна герметизация вводов и использование термоустойчивых материалов для защиты от грязи, воды и температурных перепадов.

Ключевые рекомендации

1. Прокладка кабеля:
   • Используйте гофротрубку или виброизолирующие хомуты при крепеже к раме
   • Делайте петли возле подвижных соединений (петли двери, точки крепления кузова)
   • Избегайте контакта с выхлопной системой и острыми кромками
2. Выбор места установки камеры:
   • На пикапах: под верхним краем борта или на кронштейне над номером
   • На внедорожниках: в рамку номерного знака или ручку двери
   • Проверяйте отсутствие слепых зон от фаркопов/запасных колес
3. Подключение питания:
   • Подключайте к цепи задних фар через отдельный предохранитель
   • Для моделей с пневмоподвеской избегайте датчиков уровня

Проблема	Решение
Обрыв проводов при открытии двери/борта	Применение гибких кабельных гарнитур с нейлоновой оплеткой
Загрязнение оптики	Монтаж под углом 10-15° вниз + нанесение гидрофобного покрытия
Помехи от ДВС/генератора	Установка ферритовых фильтров + экранированная проводка

Обход номерного знака при монтаже скрытой камеры

Номерной знак является оптимальной точкой для размещения камеры заднего вида благодаря центральному расположению и отсутствию зон видимости "слепых пятен". Основная задача – обеспечить корректную работу камеры без нарушения крепления знака и требований ПДД к его видимости.

Скрытый монтаж подразумевает маскировку корпуса устройства за рамкой номерного знака или интегрирование в его конструкцию, что исключает внешнее вмешательство и защищает от кражи. Ключевой аспект – сохранение угла обзора камеры при смещении относительно центральной оси.

Схемы крепления и технологические нюансы

Распространенные варианты установки:

• За верхней кромкой знака – камера фиксируется на кузове/бампере над номером под заводской или доработанной планкой.
• Внутри рамки – устройство встраивается в утолщенную или специальную рамку, маскирующую корпус.
• Сквозное крепление – объектив выводится через технологическое отверстие в пластине знака (требует сверления).

Этапы монтажа:

1. Демонтаж номерного знака и его рамки (при наличии).
2. Примерка камеры: определение зоны обзора без перекрытия символов номера.
3. Подготовка крепежных элементов (кронштейны, двухсторонний 3М-скотч, герметик).
4. Фиксация камеры с проверкой угла наклона (рекомендуется 110-130° по горизонтали).
5. Прокладка кабеля через резиновые заглушки багажника/фаркоп с защитой гофрой.
6. Обратная установка знака с контролем отсутствия вибрации.

Критические требования:

Параметр	Значение
Минимальная высота от земли	40 см (ГОСТ Р 50574-2002)
Видимость символов номера	Не менее 15° по вертикали/горизонтали
Зазор между камерой и знаком	2-4 мм (для компенсации вибрации)

Рекомендации: Используйте модели с плоским корпусом (до 12 мм), избегайте вылетающих за габариты знака элементов. При сверлении применяйте антикоррозийную обработку кромок. Проверяйте отсутствие бликов от подсветки номера – при необходимости смещайте камеру или применяйте бленду.

Специфика подсоединения к мультимедийной системе CAN-BUS

Подключение камеры заднего вида через CAN-BUS требует понимания цифровой шины автомобиля, которая объединяет электронные блоки управления. CAN-адаптер преобразует аналоговый сигнал камеры в цифровой формат, распознаваемый мультимедийной системой, и автоматически активирует изображение при включении задней передачи. Это исключает необходимость ручного переключения видеовхода.

Ключевая сложность заключается в идентификации типа CAN-шины (высокоскоростной CAN-C или низкоскоростной CAN-B) и поиске точек подключения. Неправильное подсоединение может вызвать сбои в работе бортовой электроники. Требуется точное соответствие адаптера модели автомобиля и головного устройства.

Этапы подключения

1. Идентификация CAN-интерфейса: Используйте документацию к авто или диагностический сканер для определения типа шины (High/Low Speed) и расположения разъёмов (часто за магнитолой или в блоке предохранителей).
2. Подбор адаптера: Выберите CAN-шилд с поддержкой протоколов вашего авто (например, для Ford HS-CAN, для BMW K-CAN). Проверьте совместимость с разрешением камеры.
3. Физическое подключение:
   • Соедините адаптер с CAN-High (оранжевый) и CAN-Low (оранжевый/коричневый) проводами шины через разъём OBD-II или напрямую к ЭБУ.
   • Подсоедините видеовыход камеры к адаптеру через RCA-кабель.
   • Настройте питание адаптера (+12V от лампы заднего хода, GND на кузов).
4. Программирование: Активируйте опцию "Camera Rear" в сервисном меню магнитолы через диагностический разъём. Для некоторых моделей требуется прописать параметры в ЭБУ.

Тип шины	Напряжение сигнала	Скорость передачи	Распространённость
CAN-High Speed (HS)	2.5-3.5V	500 кбит/с	Двигатель, трансмиссия
CAN-Low Speed (LS)	1.5-2.5V	125 кбит/с	Кузовные модули

Критические рекомендации:

• Обязательно обесточьте бортовую сеть перед подключением во избежание повреждения CAN-контроллера.
• Используйте только экранированные провода для видеосигнала длиной не более 6 метров.
• Проверьте полярность CAN-H/L: инверсия проводов блокирует обмен данными.
• Изолируйте соединения термоусадкой для защиты от вибраций и влаги.

Проверка водостойкости соединений после мойки

После каждой мойки автомобиля, особенно с применением аппаратов высокого давления, необходимо тщательно проверять герметичность всех соединений камеры заднего вида. Вода способна проникать в мельчайшие зазоры разъемов и проводки, вызывая окисление контактов, короткие замыкания или нарушение передачи видеосигнала.

Игнорирование этой процедуры часто приводит к постепенному ухудшению качества изображения, мерцанию экрана или полному отказу системы. Особое внимание уделите зонам возле лючка багажника, штанг стеклоочистителя и регистрационного знака – эти участки наиболее уязвимы для водяных струй.

Порядок проверки и устранения проблем

1. Визуальный осмотр:
   • Проверьте разъемы на камере и мониторе на наличие капель воды, конденсата или белого налёта (признак окисления)
   • Осмотрите места ввода проводов в кузов на предмет повреждения герметизирующих муфт
2. Функциональное тестирование:
   • Включите зажигание и убедитесь в стабильности изображения без артефактов
   • Обратите внимание на задержки включения или самопроизвольное отключение камеры
3. Профилактические меры:
   • Обработайте разъемы силиконовой смазкой или аэрозолем для защиты от влаги
   • Замените поврежденные термоусадочные трубки и изоленту на новые с клеевым слоем
   • Для клемм используйте медные антикоррозийные составы

Тип соединения	Рекомендуемая защита	Периодичность проверки
Разъем RCA ("тюльпан")	Диэлектрическая смазка + термоусадка	После каждой мойки под давлением
Колодка питания	Влагозащищённый корпус + герметик	Раз в 2 месяца
Места пайки	Двухслойная термоусадка с клеевым слоем	При появлении сбоев

При обнаружении влаги в разъемах немедленно отключите питание, просушите соединения феном на холодном режиме и обработайте контакты водоотталкивающим спреем. Регулярная профилактика увеличит срок службы оборудования в 2-3 раза даже при эксплуатации в условиях повышенной влажности.

Использование предохранителя в цепи питания

Предохранитель является обязательным элементом цепи питания камеры заднего вида, выполняющим защитную функцию. Его основное назначение – мгновенное размыкание электрической цепи при возникновении короткого замыкания или значительного превышения номинального тока потребления. Это предотвращает перегрев проводов и возможное возгорание проводки.

Отсутствие предохранителя создает прямую угрозу безопасности автомобиля. При повреждении изоляции кабеля или неисправности самой камеры неконтролируемый ток может расплавить проводку, повредить блок управления мультимедиа и даже стать причиной пожара. Установка предохранителя – это минимальная страховка от дорогостоящего ремонта.

Правила выбора и установки предохранителя

Ключевые параметры выбора:

• Номинал тока: Подбирается в соответствии с максимальным потребляемым током камеры. Указывается в амперах (А) на корпусе предохранителя.
• Тип корпуса: Наиболее распространены миниатюрные ножевые предохранители (ATC, ATO, мини-ATO) или микропредохранители. Выбор зависит от штатных мест установки в автомобиле.

Порядок расчета номинала:

1. Определите потребляемую мощность камеры (Вт) из техпаспорта (напр., 5 Вт).
2. Рассчитайте максимальный ток: Ток (А) = Мощность (Вт) / Напряжение (В). Для автомобиля напряжение = 12В. Пример: 5 Вт / 12 В = 0.42 А.
3. Выберите ближайший больший стандартный номинал. Для тока 0.42 А подойдет предохранитель на 1 А.

Мощность камеры (Вт)	Расчетный ток (А)	Рекомендуемый номинал предохранителя (А)
3-4	0.25-0.33	1
5-6	0.42-0.5	1
7-10	0.58-0.83	1 или 2
11-15	0.92-1.25	2

Критические рекомендации по установке:

• Устанавливайте предохранитель максимально близко к точке подключения к источнику питания (аккумулятору или блоку предохранителей). Это гарантирует защиту всей длины кабеля до камеры.
• Используйте только качественные держатели предохранителей с надежным контактом, исключающим нагрев.
• Никогда не заменяйте перегоревший предохранитель на предохранитель большего номинала или "жучок". Сначала устраните причину перегрузки.
• Проверяйте надежность изоляции всех соединений и фиксацию проводов.

Тестирование в темное время суток для проверки ИК-подсветки

После завершения монтажа камеры активируйте ИК-режим, искусственно создав полную темноту в помещении (закрыв окна, выключив свет). Проверьте переключение между дневным и ночным режимом, наблюдая за светодиодами – они должны автоматически включиться при отсутствии освещения.

Оцените качество изображения на экране монитора: четкость контуров объектов, равномерность подсветки сцены, отсутствие засветки от ближних предметов. Особое внимание уделите работе ИК-отражателей – блики от номерных знаков или дорожных знаков не должны перекрывать обзор.

Критерии эффективности ИК-подсветки

• Дальность освещения: Сравните заявленную производителем дистанцию (например, 20м) с реальной видимостью объектов.
• Угол подсветки: Убедитесь, что инфракрасный свет равномерно покрывает весь обзорный сектор камеры без "слепых" зон по краям.
• Автоматика переключения: Проверьте реакцию на частичное освещение (например, свет фонарика) – камера должна плавно переходить между режимами.

Проблема	Причина	Решение
Снежная "завеса" на изображении	Отражение ИК-лучей от частиц пыли/влаги	Протереть защитное стекло, настроить угол установки
Темные пятна по краям кадра	Несовпадение углов ИК-диодов и объектива	Корректировка положения камеры или замена модели
Перегревы изображения	Переотражение ИК-света от близких объектов	Смещение камеры или использование ИК-корректора

1. Выполните калибровку чувствительности светочувствительного сенсора через меню регистратора (при наличии такой опции).
2. Протестируйте работу при искусственных помехах: включите фары автомобиля, создайте движение в кадре (проход человека, перемещение предмета).
3. Зафиксируйте максимальную дистанцию распознавания лиц/номеров в журнале тестирования для сравнения при дальнейшей эксплуатации.

Важно: При обнаружении неравномерной подсветки или бликов от корпуса авто используйте черную изоленту для маскировки светоотражающих элементов вокруг камеры. Для камер с регулируемыми ИК-диодами настройте фокус лучей путем вращения линз.

Финальный осмотр на отсутствие свисающих проводов

Тщательный визуальный контроль трассы прокладки кабелей обязателен для исключения рисков повреждения проводки, коротких замыканий и помех в работе оборудования. Свисающие провода могут зацепиться за грузы в багажнике, перетереться о металлические кромки кузова или создать аварийную ситуацию при перемещении пассажиров.

Осмотр выполняется при включенном освещении с последовательной проверкой всех участков: от места подключения камеры до головного устройства. Особое внимание уделяют зонам изгиба обшивки, подвижным элементам салона и точкам пересечения с другими системами автомобиля.

Ключевые точки для диагностики

• Зоны ввода/вывода: уплотнители дверей багажника, технологические отверстия кузова
• Трасса вдоль порогов: фиксация под пластиковыми накладками
• Область задних сидений: крепление к каркасу кресел и направляющим
• Пространство за стойками: проверка плотности прилегания обшивки
• Монитор/зеркало: отсутствие провисания возле точек крепления

Обнаруженная проблема	Способ устранения
Выступающие провода из-под уплотнителей	Заправка внутрь с помощью монтажной ленты
Провисание на вертикальных участках	Дополнительная фиксация нейлоновыми стяжками
Свободные петли в багажном отсеке	Укорочение с перепайкой разъёма или укладка гармошкой
Пережатие кабеля элементами кузова	Перекладка трассы с защитой гофротрубкой

Рекомендация: после устранения недостатков выполните тестовое движение по неровной дороге – вибрация выявит скрытые дефекты фиксации.

Список источников

При подготовке материала о подключении камеры заднего вида использовались специализированные технические ресурсы, руководства производителей и профильные обсуждения. Основное внимание уделялось проверенным методам монтажа и типовым схемам для различных автомобилей.

Следующие источники содержат детальную информацию по электрическим соединениям, требованиям к безопасности и практическим рекомендациям для самостоятельной установки. Они помогут разобраться в особенностях подключения к монитору, блоку управления или магнитоле.

• Официальные мануалы производителей камер заднего вида (Pioneer, Kenwood, Xiaomi)
• Автомобильные форумы: Drive2, Авто.ру (разделы по электрооборудованию)
• Специализированные порталы: "Автоэлектрик", "Электрооборудование автомобилей"
• Техническая документация ISO 16750-3:2012 (требования к электропроводке)
• Видеоинструкции по разборке салона от дилерских сервисов
• Книга "Автомобильная электроника: практическое руководство" (И.П. Петров, 2020)
• Статьи в журналах "За рулём", "АвтоМир" (рубрика "Тюнинг")
• ГОСТ Р 41.46-99 (требования к размещению устройств в салоне)

Видео: подключение камеры заднего вида


• Fiat Barchetta - Комплектации, Отзывы, Характеристики

• Электросхема ВАЗ 21214 Нива инжектор - самостоятельное понимание

• Шкода Октавия или Тойота Королла - что выбрать?
