Как подобрать демпферный шкив коленвала - ключевые критерии

Статья обновлена: 18.08.2025

Демпферный шкив коленчатого вала – не просто крепежный элемент, а критически важная деталь для защиты двигателя. Его основная задача – поглощать вибрации и крутильные колебания, возникающие при работе силового агрегата.

Неправильный выбор или износ этого компонента приводит к серьезным последствиям: ускоренному разрушению ремня ГРМ, повреждению навесного оборудования, повышенному шуму и даже выходу из строя самого коленвала.

Понимание конструкции, типов и ключевых критериев выбора демпферного шкива – залог надежной и долговечной работы двигателя вашего автомобиля.

Принцип работы гасителя крутильных колебаний

Крутильные колебания возникают в коленчатом валу из-за неравномерной работы двигателя: чередования тактов сжатия, воспламенения и инерционных сил возвратно-поступательных деталей. Эти высокочастотные вибрации создают опасный резонанс, способный повредить элементы привода ГРМ, шкивы и даже сам коленвал.

Демпферный шкив (или гаситель колебаний) устраняет эту проблему через преобразование разрушительной механической энергии в тепловую. Его конструкция основана на физическом разделении инерционной массы и узла крепления к коленвалу, соединённых через упругий элемент и вязкую среду.

Ключевые элементы и этапы работы

Составные части демпфера:

• Внутренний фланец – жёстко крепится к коленчатому валу.
• Внешнее инерционное кольцо – массивный обод, выполняющий роль стабилизирующего маховика.
• Эластомерный слой (резина, силикон) – расположен между фланцем и кольцом, обеспечивает упругое смещение.
• Вязкое заполнение (в гидравлических моделях) – специальная жидкость в герметичной полости.

Процесс гашения колебаний:

1. При резком изменении частоты вращения коленвала (например, при вспышке в цилиндре) внутренний фланец мгновенно ускоряется.
2. Инерционное кольцо, обладающее значительной массой, стремится сохранить равномерное движение из-за закона инерции.
3. Возникает сдвиг между фланцем и кольцом, деформирующий эластомерный слой или вызывающий трение в вязкой среде.
4. Механическая энергия вибрации рассеивается в виде тепла через трение и внутреннее сопротивление упругого/вязкого материала.
5. После сглаживания импульса эластомер возвращает кольцо в нейтральное положение.

Сравнение типов гасителей:

Тип	Упругий элемент	Преимущества	Недостатки
Эластомерный	Резиновая прослойка	Простота, дешевизна, не требует обслуживания	Старение резины, ограниченный ресурс
Гидравлический	Силиконовая жидкость	Высокая эффективность, плавность работы	Сложность конструкции, риск утечек
Двухмассовый	Пружины + демпфирование	Максимальное подавление вибраций	Высокая стоимость, большой вес

Важно: Эффективность демпфера напрямую зависит от точности соответствия его резонансной частоты характеристикам двигателя. Неправильно подобранный шкив не подавит опасные колебания в нужном диапазоне оборотов.

Ключевые признаки изношенного демпферного шкива

Вибрации двигателя на холостом ходу и при разгоне – первый тревожный сигнал. Особенно заметны в салоне через руль или педали, они указывают на дисбаланс из-за смещения демпфирующего слоя.

Странные звуки в передней части мотора – скрежет, постукивание или вой – появляются при разрушении резиновой прослойки. Звуки обычно усиливаются под нагрузкой и могут временно пропадать на определенных оборотах.

Визуальные и эксплуатационные симптомы

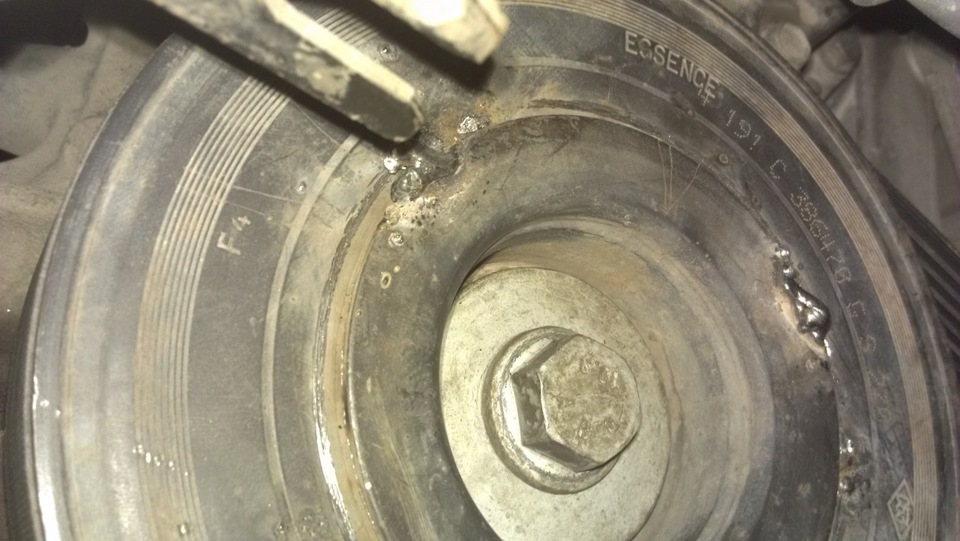

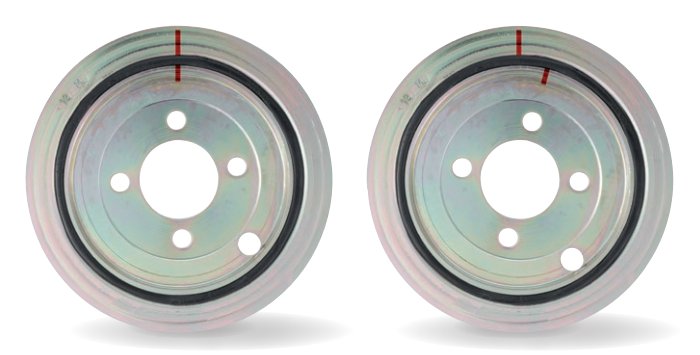

Сдвиг меток: При осмотре совместите метки на внешнем ободе и внутренней втулке – их несовпадение более чем на 4-5 мм свидетельствует о критичном расслоении.

Деформация компонентов:

• Выступающая резина по краям шкива
• Трещины глубиной свыше 2-3 мм в демпферном слое
• Видимое смещение ручья шкива относительно центра

Проблемы с навесным оборудованием: Проскальзывание ремня из-за биения шкива вызывает:

1. Периодическое потускнение фар
2. Сбои в работе генератора и кондиционера
3. Быстрый износ роликов и самого ремня

Признак	Последствия игнорирования
Масляные подтеки на шкиве	Разрушение резины ускоренным темпом
Белые пылевые следы (резиновая крошка)	Полный отрыв обода при работе
Биение при прокрутке	Разрушение подшипников коленвала

Любой из этих симптомов требует немедленной проверки. Эксплуатация авто с поврежденным демпфером приводит к обрыву ремня ГРМ и капитальному ремонту двигателя.

Последствия эксплуатации неисправного демпферного шкива

Разрушение резиновой прослойки или смещение внешнего кольца шкива приводит к полной потере демпфирующих свойств. Вибрации и крутильные колебания коленчатого вала перестают гаситься, передаваясь напрямую на навесное оборудование и компоненты двигателя. Усиленные ударные нагрузки провоцируют ускоренный износ критически важных узлов.

Появляются посторонние шумы в передней части двигателя: стук, дребезжание или скрежет при запуске и изменении оборотов. Вибрации ощущаются на руле и кузове, особенно на холостом ходу. Игнорирование этих симптомов гарантированно вызывает цепную реакцию серьезных поломок.

Ключевые риски и повреждения

• Разрушение ремня ГРМ - перекос шкива вызывает неравномерное натяжение и перегрев ремня. Обрыв приводит к встрече клапанов с поршнями, требующей капитального ремонта двигателя.
• Выход из строя навесного оборудования - вибрации разрушают подшипники генератора, помпы и гидроусилителя руля. Ускоряется износ роликов и натяжителей.
• Деформация шпоночного паза коленвала - биение шкива разбивает посадочное место, приводя к дорогостоящей замене коленчатого вала.
• Повреждение датчиков - биение выводит из строя датчики положения коленвала (ДПКВ) и распредвала (ДПРВ), провоцируя сбои в работе системы зажигания.
• Утечки технических жидкостей - вибрации разрушают сальники коленвала, приводя к течам моторного масла.

Конструктивные отличия эластомерных и гидравлических моделей

Эластомерные демпферы основаны на физических свойствах резинового элемента. Между внешним металлическим кольцом (привод ремня) и внутренней втулкой (посадочной на коленвал) расположен эластомерный слой из специальной резины. Этот слой поглощает колебания за счет упругой деформации при изменении нагрузки. Конструкция монолитная, без подвижных частей.

Гидравлические модели используют принцип жидкостного гашения вибраций. Два концентрических кольца разделены полостью, заполненной силиконовой жидкостью высокой вязкости. Между кольцами расположен инерционный груз-ротор. При колебаниях крутильных нагрузок жидкость перетекает через каналы, создавая демпфирующее сопротивление, а инерционная масса гасит резонанс.

Ключевые отличия в работе и конструкции

• Демпфирующий элемент: резина (эластомер) vs. силиконовая жидкость + инерционный ротор
• Реакция на нагрузки: линейное упругое сопротивление vs. адаптивное гидравлическое гашение
• Температурная стабильность: эластомер подвержен старению при нагреве, гидравлика устойчивее к экстремальным температурам

Критерий	Эластомерные	Гидравлические
Чувствительность к перегрузкам	Выше (риск расслоения резины)	Ниже (жидкость компенсирует пики)
Ресурс	Зависит от старения резины	Определяется герметичностью камеры
Стоимость	Ниже	Выше (до 2-3 раз)

Подбор по VIN-коду и совместимости с двигателем

Идентификация точной модели двигателя через VIN-код – наиболее надёжный способ подбора демпферного шкива. Этот 17-значный код содержит зашифрованные данные о производителе, годе выпуска, типе силового агрегата и его характеристиках. Он исключает ошибки, связанные с модификациями двигателя в рамках одной модели авто.

Расшифровка VIN осуществляется через официальные базы производителей, специализированные онлайн-сервисы или диагностические сканеры в сервисных центрах. Для самостоятельного поиска достаточно ввести код в поле запроса на сайтах автопроизводителей или крупных интернет-магазинов автозапчастей – система автоматически предложит совместимые запчасти.

Критерии совместимости при отсутствии VIN

Если VIN недоступен, ориентируйтесь на технические параметры:

• Марка, модель и год выпуска авто – базовая информация для сужения круга поиска
• Тип и объём двигателя (например, 2.0 TDI или 1.6 MPI)
• Код двигателя (указан на шильдике под капотом, в ПТС или сервисной книжке)
• Количество зубцов шкива и диаметр посадочного отверстия

Параметр	Пример значения	Где найти
Код двигателя	CAYC, B58B30M0	Шильдик на блоке цилиндров, техпаспорт
Диаметр вала (мм)	28.5 / 32.0	Замер штатного шкива, каталог производителя
Число зубьев	128 / 142	Подсчёт на демонтированной детали

Важно: Даже при совпадении базовых параметров учитывайте особенности ревизий двигателя. Установка шкива от неподходящей ревизии мотора приведёт к дисбалансу и вибрациям. При замене двухкомпонентных шкивов (резинометаллических) на более современные динамические демпферы обязательна консультация со специалистом.

Точные параметры: посадочный диаметр и диаметр ручья

Посадочный диаметр шкива (внутренний размер отверстия) должен идеально соответствовать диаметру фланца коленчатого вала вашего двигателя. Даже незначительное отклонение (0.1-0.5 мм) приведет к биению, вибрациям и ускоренному износу как самого шкива, так и ремня.

Диаметр ручья (канавки) определяет глубину посадки ремня и напрямую влияет на площадь контакта. Несовпадение с профилем ремня (например, использование шкива под клиновой ремень с поликлиновым) вызовет проскальзывание, перегрев и преждевременный выход из строя обоих компонентов.

Критерии выбора по размерам

• Точное измерение посадочного диаметра: Используйте штангенциркуль для замера посадочного места коленвала. Учитывайте возможную конусность или буртики на валу.
• Сверка с маркировкой старого шкива: Производители наносят ключевые размеры (например, Ø28 – посадочный диаметр 28 мм, P6 – 6 ручьев)
• Сопоставление профиля и количества ручьев: Число и форма канавок обязаны полностью повторять оригинал или спецификацию ремня (поликлиновой "PK", клиновой "A", "B" и т.д.).

Параметр	Последствия несоответствия	Метод контроля
Посадочный диаметр	Биение, разрушение шпоночного паза, вибрации	Калибр, штангенциркуль, сравнение с OEM
Диаметр/профиль ручья	Проскальзывание ремня, свист, перегрев, обрыв	Визуальное сравнение профиля, шаблон ремня

Всегда используйте техническую документацию производителя двигателя или автомобиля как основной источник точных размеров. При отсутствии данных – замеряйте демонтированный оригинальный шкив по внутренней поверхности посадочного отверстия и наружным граням ручьев (для поликлиновых – по глубине канавок).

Количество ручьев шкива и их влияние на привод агрегатов

Количество ручьев на демпферном шкиве коленвала напрямую определяет, сколько ремней можно установить для передачи крутящего момента на вспомогательные агрегаты двигателя. Каждый ручей предназначен для отдельного клинового или поликлинового ремня, обеспечивая независимый привод компонентов. Несоответствие числа ручьев количеству необходимых приводов делает невозможным подключение всех штатных систем автомобиля.

Современные двигатели обычно оснащаются шкивами с 4–8 ручьями для питания генератора, гидроусилителя руля, компрессора кондиционера, помпы охлаждения и дополнительных навесных устройств (например, насоса ГУР или вакуумного насоса). Многоручьевые конструкции позволяют оптимизировать нагрузку на каждый ремень, снижая проскальзывание и увеличивая ресурс системы.

Ключевые аспекты влияния

Последствия неверного выбора количества ручьев:

• Недостаток ручьев: Невозможность подключить все агрегаты, что приводит к отказу работы критических систем (охлаждения, зарядки АКБ).
• Избыток ручьев: Увеличение габаритов и массы шкива, создание излишней нагрузки на коленвал без практической пользы.

Специфические требования к ручьям:

1. Профиль и ширина ручья должны строго соответствовать типу ремня (клиновой, поликлиновой).
2. Расположение ручьев влияет на геометрию приводов – смещение даже на 1–2 мм вызывает перекос ремня и ускоренный износ.

Количество ручьев	Типичные подключаемые агрегаты	Риски при замене
4–5	Генератор, ГУР, кондиционер, помпа	Перегрузка ремней на мощных двигателях
6–8	Дополнительно: турбокомпрессор, насосы систем рециркуляции	Ошибки в позиционировании ремней

При подборе аналога или замене демпферного шкива критично сверять не только посадочный диаметр и демпфирующие свойства, но и точное количество, конфигурацию и расположение ручьев относительно заводских параметров. Использование неоригинальных шкивов с несоответствующей геометрией ручьев – частая причина преждевременного обрыва ремней и выхода из строя подшипников навесных агрегатов.

Соответствие характеристикам навесного оборудования

Ключевой аспект выбора демпферного шкива – точное соответствие параметрам установленных навесных агрегатов (генератора, гидроусилителя, компрессора кондиционера, помпы). Каждый компонент создает специфическую вибрационную нагрузку и крутящий момент, которые демпфер обязан эффективно гасить.

Несовпадение характеристик приведет к ускоренному разрушению резинового элемента шкива, повреждению ремня и подшипников навесного оборудования. Использование универсального или неподходящего демпфера провоцирует дисбаланс в работе системы привода, увеличивает шум и вибрации.

Критерии согласования

Обязательные параметры для проверки:

• Диаметр и ширина посадочного места – должны идеально совпадать с размерами вала коленчатого вала и шириной ремня.
• Количество и профиль ручьев (поликлиновой, клиновой) – обязательное соответствие типу применяемого ремня (например, PK, PJ).
• Номинальный крутящий момент – демпфер должен быть рассчитан на пиковые нагрузки, создаваемые всеми потребителями (особенно компрессором кондиционера при включении).

Таблица соответствия нагрузок

Навесное оборудование	Тип нагрузки	Влияние на демпфер
Генератор	Переменная, зависит от тока нагрузки	Средние пульсации
Компрессор кондиционера	Ударная (в момент включения муфты)	Высокие ударные нагрузки
Гидроусилитель руля (ГУР)	Плавно переменная (зависит от угла поворота)	Умеренные колебания

Дополнительные факторы:

1. Термостойкость резины – материал демпфера должен выдерживать температуру в подкапотном пространстве конкретного двигателя.
2. Частота вращения – конструкция обязана сохранять эффективность демпфирования во всем диапазоне оборотов мотора.
3. Совместимость с системой натяжения – автоматический или ручной натяжитель предъявляет разные требования к жесткости демпфера.

Качество резинового демпфера и металла ступицы

Резиновый демпфер критически влияет на гашение крутильных колебаний: качественная резина сохраняет эластичность при экстремальных температурах (-40°C...+150°C) и не растрескивается от масла или топлива. Дешёвые аналоги дубеют через 20-30 тыс. км, теряя демпфирующие свойства и провоцируя ускоренный износ навесного оборудования.

Металл ступицы определяет долговечность узла: кованая сталь с антикоррозийным покрытием исключает деформацию под нагрузкой. Слабая ступица (например, из вторичного алюминия или низкосортной стали) деформируется при затяжке, вызывая биение шкива и разрушение резинового элемента.

Критерии выбора материалов

• Резина демпфера:
  • Оптимально – термостойкий каучук с углеродными добавками (маркировка HNBR или ACM)
  • Проверка: глубокая насечка на торце не должна крошиться
• Металл ступицы:
  • Требуется сталь марки не ниже C45 (ковка), с цинковым или фосфатным покрытием
  • Признак брака – видимые раковины, неровность посадочного отверстия

Параметр	Качественный	Брак/Контрафакт
Резина	Матовая поверхность, устойчивый запах каучука	Глянцевость, резкий химический запах
Ступица	Точная геометрия, маркировка бренда	Заусенцы, отсутствие маркировки, магнитность (для алюминиевых моделей)

1. Проверьте сертификаты производителя: оригиналы всегда сопровождаются тестами на ресурс (не менее 100 тыс. км)
2. Сравните вес – контрафакт легче оригинала на 15-20% из-за облегчённой ступицы и пористой резины

Оригинальные запчасти vs качественные аналоги: анализ

При выборе демпферного шкива коленвала ключевым аспектом становится баланс между стоимостью и надежностью. Оригинальные компоненты производятся по спецификациям автопроизводителя с гарантией полного соответствия геометрии, материалам и демпфирующим свойствам.

Качественные аналоги от проверенных брендов (например, Corteco, Febi Bilstein, Gates) предлагают более доступную цену при сохранении приемлемых эксплуатационных характеристик. Однако их параметры требуют тщательной верификации, так как отклонения в жесткости резинового элемента или балансировке могут спровоцировать вибрации и ускоренный износ смежных узлов.

Критерии сравнения

Параметр	Оригинал	Качественный аналог
Цена	На 40-70% выше	Оптимальное соотношение
Ресурс	Соответствует регламенту ТО	На 15-30% меньше оригинала
Гарантия	Официальная от производителя авто	Зависит от бренда (обычно 1 год)
Риски	Минимальные (прямая совместимость)	Требует проверки: Соответствия посадочных размеров Жесткости демпфирующего слоя

Критичные факторы для аналогов: Использование термостойкой резины, точность литья шкива и наличие независимых сертификатов. Отсутствие виброизоляционных меток на корпусе – признак низкосортной продукции.

Рекомендация: Для турбированных двигателей и сложных условий эксплуатации предпочтительны оригинальные детали. В стандартных режимах допустимы аналоги премиум-сегмента с подтвержденными испытаниями на ресурс.

Проверенные бренды-производители демпферных шкивов

Выбор производителя напрямую влияет на ресурс и эффективность демпферного шкива. Известные бренды гарантируют точное соответствие заводским допускам, использование качественных резинометаллических композитов и стабильную работу в экстремальных температурных режимах.

Низкокачественные аналоги быстро теряют эластичность, расслаиваются или разрушаются, что ведет к повреждению коленвала, навесного оборудования и преждевременному обрыву ремня ГРМ. Рекомендуется ориентироваться на проверенных поставщиков с подтвержденной репутацией.

Надежные марки на рынке

Бренд	Ключевые преимущества	Применяемость
INA (Schaeffler Group)	Оригинальные поставки для VAG, BMW, Mercedes. Технология двухкомпонентной вулканизации резины.	Европейские, азиатские и американские авто
Corteco	Сертифицированные аналоги OEM-качества. Усиленная защита от расслоения.	Преимущественно немецкие марки
Gates	Патентованные резиновые смеси PowerGrip. Комплексные решения (ремень+шкив).	Универсальное покрытие моделей
Febi Bilstein	Оптимальное сочетание цены и ресурса. Контроль вибраций на уровне оригиналов.	Широкий спектр ТС
Hutchinson	Эксклюзивные поставки для PSA, Renault. Устойчивость к агрессивным средам.	Французские автомобили

Дополнительные рекомендации: При покупке проверяйте наличие голографических наклеек и индивидуальной упаковки. Избегайте безымянных изделий с маркировкой "Made in China" без указания конкретного завода-изготовителя – такие детали часто не соответствуют заявленным нагрузкам.

Визуальный и тактильный контроль при покупке

Перед приобретением демпферного шкива коленвала проведите тщательный осмотр. Убедитесь в отсутствии видимых повреждений: трещин на резиновом элементе, глубоких царапин на металлических частях, следов деформации или коррозии. Проверьте маркировку – она должна четко соответствовать данным производителя для вашей модели двигателя.

Обратите внимание на состояние резиновой вставки: расслоение, пересохшие участки, масляные пятна или вздутия недопустимы. Осмотрите посадочное отверстие – внутренняя поверхность обязана быть идеально гладкой без забоин и ржавчины, которые нарушат балансировку.

Ключевые этапы проверки

• Проверка упругости резины: нажмите на демпфирующий слой отверткой – он должен плавно пружинить без хруста и остаточной деформации.
• Тест на биение: зафиксируйте шкив на ровной поверхности, попробуйте провернуть рукой. Перекосы и "восьмерки" указывают на брак.
• Оценка веса: сравните массу с оригиналом – значительные отклонения свидетельствуют о некачественных материалах.

Важно: Откажитесь от покупки, если обнаружены:

1. Следы перегрева (потемнение или оплавление резины)
2. Люфт между ступицей и внешним кольцом
3. Несовпадение формы зубцов ремня с канавками шкива

Параметр	Норма	Брак
Резиновая вставка	Однородная структура, эластичность	Трещины, расслоение, жесткость
Металлические поверхности	Гладкость, отсутствие коррозии	Задиры, вмятины, ржавчина
Сборка	Плотное соединение элементов	Люфт, дребезжание при встряхивании

Необходимый инструмент для самостоятельной замены

Для замены демпферного шкива коленвала требуется стандартный слесарный инструмент: набор рожковых и накидных ключей, торцовые головки с воротком и удлинителями, а также молоток. Обязательно подготовьте защитные очки и перчатки для безопасного проведения работ.

Особое внимание уделите специальным приспособлениям: съемник для демпферного шкива, запрессовочная оправка для монтажа нового узла и динамометрический ключ. Без этих инструментов корректное снятие и установка детали невозможны.

Полный перечень инструментов

• Съемник демпферного шкива: трёхлапковый или универсальный гидравлический
• Запрессовочная оправка: для центровки шкива при установке
• Динамометрический ключ: диапазон 100-400 Нм
• Набор торцовых головок: размеры 13-19 мм + вороток
• Удлинители для головок: 100-300 мм
• Рожковые ключи: 13-17 мм
• Молоток: резиновый/деревянный + стальной (с проставкой)
• Стопор коленвала: фиксатор маховика или зубчатый упор

Пошаговый алгоритм замены демпферного шкива

Работу выполняйте на остывшем двигателе в просторном гараже с хорошим освещением. Убедитесь в наличии всех необходимых инструментов и нового оригинального шкива, соответствующего модели авто.

Обязательно отсоедините минусовую клемму аккумулятора перед началом работ. Зафиксируйте автомобиль противооткатными упорами и приподнимите переднюю часть домкратом, установив на надежные подставки.

Процедура демонтажа и установки

1. Снимите защиту двигателя и правое переднее колесо для доступа к зоне шкива
2. Ослабьте натяжение приводных ремней:
   • Открутите болт натяжителя генератора
   • Ослабьте нижний крепеж насоса ГУР
   • Снимите все ремни со шкивов
3. Заблокируйте коленвал от проворачивания:
   • Вставьте монтировку в зубья маховика через смотровое окно
   • Либо используйте специальный фиксатор коленчатого вала
4. Открутите центральный болт шкива:
   • Примените ударный гайковерт с переходником на 19 мм
   • При отсутствии инструмента используйте длинный рычаг
5. Снимите демпферный шкив съемником:
   • Закрепите лапы съемника за внутренний обод
   • Проворачивайте центральный винт до полного отсоединения
   • Запрещено использовать молоток для демонтажа
6. Очистите посадочное место на носке коленвала металлической щеткой
7. Установите новый шкив:
   • Совместите шпоночный паз с меткой на валу
   • Наденьте шкив вручную до упора
8. Затяните центральный болт с усилием:

   Модель авто	Момент затяжки (Нм)
   ВАЗ/Lada	137-157
   Volkswagen 1.6 TDI	90+90°
   Toyota 3S-FE	250-310

9. Установите приводные ремни:
   • Соблюдайте схему расположения на шкивах
   • Отрегулируйте натяжение согласно мануалу
10. Соберите узлы в обратной последовательности

После запуска двигателя проверьте отсутствие вибраций и посторонних шумов. В течение первых 100 км избегайте резких разгонов и высоких оборотов для приработки детали.

Критическая важность момента затяжки центрального болта

Неправильный момент затяжки центрального болта демпферного шкива коленвала напрямую угрожает целостности всего узла и работе двигателя. Слабая затяжка неизбежно приводит к самоотвинчиванию болта из-за вибраций и переменных нагрузок, вызывая люфт шкива и его ускоренный износ.

Чрезмерное усилие при затяжке не менее опасно: оно провоцирует деформацию посадочных поверхностей шкива или коленвала, перегружает резьбу и может вызвать срыв витков или поломку самого болта. Оба сценария гарантированно выводят из строя демпфер крутильных колебаний.

Последствия нарушения момента затяжки

• Разрушение демпфера: Смещение шкива из-за ослабления болта вызывает биение и расслоение резинового демпфера.
• Повреждение шпоночного паза: Люфт шкива "разбивает" паз на валу, что требует дорогостоящего ремонта коленвала.
• Обрыв ремней навесного оборудования: Смещенный или вибрирующий шкив перекашивает и рвет приводные ремни генератора, ГУР, кондиционера.
• Перегрев двигателя: Остановка помпы охлаждения из-за обрыва ремня ведет к критическому повышению температуры.
• Деформация коленвала: Чрезмерная затяжка создает локальные напряжения, способные искривить вал.

Ключевые правила при затяжке:

1. Строгое соблюдение спецификации производителя: Требуемый момент индивидуален для каждой модели двигателя и указывается в руководстве по ремонту.
2. Использование исправного динамометрического ключа: Затяжка "на глаз" или обычным ключом недопустима.
3. Очистка резьбы и посадочных поверхностей: Грязь или масло под головкой болта искажают реальное усилие затяжки.
4. Контроль состояния болта: Заменяйте болт новым при каждом снятии шкива – старые болты теряют прочность.
5. Применение правильной смазки: Некоторые производители требуют монтажа болта "насухо", другие – с маслом или фиксатором резьбы (это влияет на момент!).

Ошибка при затяжке	Риск для двигателя
Момент ниже нормы	Самооткручивание, люфт шкива, разрушение демпфера
Момент выше нормы	Деформация коленвала/ступицы, срыв резьбы, поломка болта
Грязная/поврежденная резьба	Некорректное усилие затяжки, ослабление соединения
Использование старого болта	Усталостная поломка болта под нагрузкой

Пренебрежение точным моментом затяжки – прямая угроза ресурсу коленчатого вала и надежности двигателя в целом. Повторная установка демпфера без замены болта и контроля момента квалифицируется как грубое нарушение технологии ремонта.

Типичные ошибки монтажа и их последствия

Неправильная установка демпферного шкива коленвала приводит к критическим поломкам двигателя и дорогостоящему ремонту. Даже незначительные нарушения технологии монтажа провоцируют вибрации, ускоренный износ навесного оборудования и сокращение ресурса силового агрегата.

Ошибки часто возникают из-за использования неподходящего инструмента, пренебрежения чистящими процедурами или неверной интерпретации меток производителя. Последствия проявляются не мгновенно, а через несколько тысяч километров, что затрудняет диагностику первопричины.

Распространённые просчёты при установке

Основные технические ошибки включают:

• Загрязнение посадочного места - остатки старого демпфера, масляные пятна или коррозия нарушают центровку, вызывая биение шкива.
• Некорректное усилие затяжки - недостаточный момент провоцирует самооткручивание, чрезмерный - деформацию демпферного слоя или срыв резьбы.
• Ударный монтаж - установка кувалдой или молотком повреждает резиновый демпфер и нарушает геометрию шкива.

Не менее опасны организационные упущения:

1. Игнорирование шпоночного паза - перекос при совмещении с ключом коленвала создаёт дисбаланс.
2. Применение универсальных съёмников - неправильные лапы деформируют обод шкива.
3. Отсутствие контроля состояния болта/гайки - повторное использование растянутых крепежных элементов.

Результаты ошибок представлены в таблице:

Ошибка	Непосредственное последствие	Отдалённый ущерб
Неочищенный вал	Эксцентричное вращение	Разрушение коленчатого вала, поломка подшипников
Недотянутый крепёж	Вибрация на холостых оборотах	Обрыв ремня ГРМ, встречный удар клапанов
Механические повреждения при установке	Раскол резиновой прослойки	Полная потеря демпфирующих свойств, клин двигателя

Регламентные сроки замены для разных типов шкивов

Сроки замены демпферного шкива коленвала зависят от типа конструкции и рекомендаций производителя автомобиля. Стандартные резинометаллические шкивы требуют регулярной проверки состояния и плановой замены.

Твердосплавные шкивы без демпфирующего элемента не имеют регламентных интервалов замены, но их состояние контролируют при каждом ТО. Основным критерием для всех типов является визуальный осмотр на предмет трещин, расслоений и деформаций.

Типовые интервалы замены

• Резинометаллические (двухкомпонентные): 80 000–120 000 км или 5–7 лет
• Сплошные (однокомпонентные): Только при выявлении дефектов
• Шестигранные (полиуретановые): 150 000+ км с ежегодной диагностикой

Тип шкива	Критерий замены	Дополнительные факторы
Резинометаллический	Расслоение резины, масляные пятна на демпфере	Ускоренный износ при агрессивной езде
Сплошной металлический	Вибрации двигателя, сколы на зубьях	Механические повреждения от ударов
Полиуретановый демпфер	Растрескивание полимера, люфт в посадочном месте	Деградация от контакта с техническими жидкостями

Важно: При появлении посторонних шумов (стук, скрежет) или вибраций руля на холостых оборотах требуется внеплановая диагностика независимо от пробега. Производители премиальных марок (Mercedes, BMW) часто указывают сокращенные интервалы – 60 000–80 000 км для оригинальных шкивов.

Симптомы некорректной установки демпфера

Неправильный монтаж демпферного шкива коленвала провоцирует дисбаланс крутильных колебаний и нарушает синхронизацию работы двигателя. Это создает критические нагрузки на смежные узлы, ускоряя их износ и повышая риск внезапных поломок.

Несоосность при установке или отклонение от регламента затяжки крепежа ведет к вибрациям, передающимся на весь силовой агрегат. Постепенно разрушаются посадочные поверхности, нарушается работа навесного оборудования и систем зажигания.

Ключевые признаки ошибок монтажа

• Вибрации на холостом ходу – усиленная тряска руля и кузова, особенно заметная при прогреве двигателя
• Стук или скрежет из зоны шкива – металлические звуки при запуске/остановке мотора либо под нагрузкой
• Смещение демпфера относительно оси – визуально заметный перекос или "биение" при вращении
• Преждевременный износ ремней – трещины, расслоение или обрыв ремня ГРМ/генератора

Дополнительные индикаторы: гудит помпа или генератор, плавают обороты, загорается ошибка датчика коленвала (P0335). Любой из этих симптомов требует немедленной проверки центровки и момента затяжки демпфера.

Влияние состояния шкива на износ ремня ГРМ

Состояние демпферного шкива напрямую определяет ресурс ремня ГРМ. Исправный шкив гасит крутильные колебания коленвала, обеспечивает стабильное натяжение и точное позиционирование ремня. Нарушение этих функций ведет к экстремальным нагрузкам на ременную передачу.

Дефекты шкива вызывают ускоренный износ ремня из-за вибраций, перекосов и локального перегрева. Это провоцирует расслоение корда, растрескивание резины, истирание зубьев и повышает риск внезапного обрыва, что грозит катастрофическими последствиями для двигателя.

Конкретные последствия неисправностей шкива

• Разрушение демпфирующего слоя – усиливает вибрации, вызывает микроразрывы корда ремня.
• Износ подшипника – создает перекос ремня, ведущий к одностороннему истиранию рабочих поверхностей.
• Деформация обода/биение – провоцирует неравномерное натяжение и проскальзывание ремня в зацеплении.
• Повреждение зубьев шкива – вызывает срезание зубьев ремня ГРМ и нарушение фаз газораспределения.

Признак неисправности шкива	Результат для ремня ГРМ
Масляные потеки на демпфере	Разбухание резины, потеря прочности
Люфт шкива относительно оси	Перекос ремня, ускоренный износ кромок
Отслоение резиновой вставки	Ударные нагрузки на зубья, расслоение корда

Регулярный осмотр демпфера (трещины, расслоение, биение) критичен для предотвращения преждевременного износа ремня ГРМ. Игнорирование состояния шкива сокращает ресурс ременной передачи на 40-60% даже при своевременной замене самого ремня.

Продление ресурса демпферного шкива: практические советы

Демпферный шкив коленвала гасит крутильные колебания и защищает ременную передачу от вибраций двигателя. Его преждевременный износ приводит к нарушению работы навесного оборудования и дорогостоящему ремонту.

Соблюдение простых правил эксплуатации и обслуживания позволяет значительно увеличить срок службы демпфера. Регулярный контроль состояния и профилактические меры снижают риск внезапного выхода узла из строя.

Ключевые рекомендации

• Контроль натяжения ремня: Используйте динамометр для соблюдения норм производителя. Перетяжка создает избыточную нагрузку на резиновый слой демпфера.
• Защита от технических жидкостей: Своевременно устраняйте утечки масла, антифриза или топлива. Резиновые элементы деградируют при контакте с агрессивными составами.
• Чистота посадочного места: Удаляйте ржавчину и загрязнения с вала перед установкой. Биение из-за неплотного прилегания ускоряет разрушение демпфера.

Параметр	Норма	Последствия нарушения
Уровень вибрации	Не выше 0.5 мм/с	Расслоение резиновой прослойки
Смещение шкива	Макс. 0.3 мм	Асимметричный износ, перегрев

1. Проверяйте целостность демпфера при каждой замене ремня ГРМ: трещины на резине, люфт внешнего кольца, следы масла.
2. Используйте только оригинальные или сертифицированные аналоги: дешевые подделки не гасят вибрации должным образом.
3. Избегайте резких стартов и перегрузок двигателя: ударные нагрузки разрушают демпфирующий слой.

Особенности выбора для турбированных двигателей

Турбированные силовые агрегаты предъявляют повышенные требования к демпферному шкиву коленвала из-за специфики своей работы. Высокий крутящий момент на низких оборотах и резкие скачки давления выхлопных газов создают дополнительные крутильные колебания, которые необходимо эффективно гасить.

Неправильно подобранный демпфер провоцирует ускоренный износ ремня ГРМ, подшипников турбокомпрессора и коленвала, а также увеличивает риск разрушения самого шкива. Критически важно учитывать конструктивные особенности турбодвигателя при выборе компонента.

Ключевые критерии выбора

• Материал демпфирующего элемента: Резина высокой термостойкости (выдерживающая +140°C и выше) обязательна из-за нагрева от турбины.
• Жесткость демпфера: Требуется повышенная жесткость для гашения высокоамплитудных колебаний, характерных для турбомоторов.
• Точность балансировки: Допуск отклонения не более 15 г/см для предотвращения вибраций на высоких оборотах.
• Совместимость с пиками давления: Шкив должен компенсировать ударные нагрузки при резком открытии дроссельной заслонки.

Обязательные проверки перед установкой:

1. Соответствие каталожного номера спецификациям производителя авто/двигателя
2. Наличие термостойких меток на резиновом элементе (обычно обозначены белым или синим цветом)
3. Целостность демпфирующего слоя (отсутствие трещин, расслоений, масляных пятен)

Параметр	Бензиновый турбодвигатель	Дизельный турбодвигатель
Рекомендуемый тип	Двухмассовый с эластомером	Гидроопорный или комбинированный
Ресурс (средний)	90 000 – 110 000 км	70 000 – 90 000 км
Критичная нагрузка	Резкий переход с холостых на высокие обороты	Пиковые значения крутящего момента

Никогда не устанавливайте шкивы для атмосферных моторов на турбированные версии – разница в демпфирующих характеристиках неизбежно приведет к поломке. При тюнинге двигателя (чип-тюнинг, увеличение наддува) обязательна установка усиленных версий, рассчитанных на конкретные параметры мощности.

Решения для тюнинга: усиленные демпферные шкивы

Усиленные демпферные шкивы разработаны для эксплуатации в экстремальных условиях форсированных двигателей, где штатные компоненты быстро деградируют из-за возросших крутильных колебаний и температурных нагрузок. Они сохраняют функциональность стандартного демпфера – гашение вибраций коленвала и защиту ременного привода – но с повышенным запасом прочности и долговечности.

Конструктивно такие шкивы отличаются применением термостойких резиновых вставок высокой плотности, армированных металлическими пластинами, и цельнолитым металлическим внешним кольцом из алюминиевых сплавов или легированной стали. Это предотвращает расслоение элементов под действием агрессивных сред и высоких оборотов, характерных для тюнинга.

Ключевые преимущества усиленных версий

Основные выгоды при замене штатного шкива на усиленный:

• Повышенная виброустойчивость – эффективное гашение крутильных резонансов на высоких оборотах (свыше 7000 об/мин)
• Увеличенный ресурс – устойчивость резинового демпфера к рассыханию, маслам и температурным деформациям
• Снижение риска обрыва ремня – стабильное позиционирование ручейков для точной работы ГРМ и навесного оборудования
• Компенсация возросших нагрузок – надежная работа с моторами, где применены облегченные маховики или изменены фазы газораспределения

При выборе обращайте внимание на:

1. Совместимость с моделью двигателя – диаметр посадочного места, количество ручьев, вылет
2. Тип резинового демпфера (EPDM или HNBR) – определяет температурный диапазон работы
3. Толщину и схему армирующих пластин – влияет на жесткость конструкции

Параметр	Штатный шкив	Усиленный шкив
Материал внешнего кольца	Сталь/чугун	Алюминиевый сплав/легированная сталь
Ресурс при тюнинге	30-50 тыс. км	80-120 тыс. км
Макс. рабочая температура	до 110°C	до 150°C

Установка рекомендована при любом тюнинге, влияющем на инерционность вращающихся масс или повышающем обороты двигателя – от чип-тюнинга до установки распределительных валов с агрессивными профилями. Игнорирование этого элемента снижает общую надежность силового агрегата.

Диагностика состояния без демонтажа (обзор методик)

Первичная оценка состояния демпферного шкива коленвала всегда начинается с тщательного визуального осмотра. Необходимо при хорошем освещении, возможно с использованием фонарика, проверить резиновый демпфирующий слой на предмет глубоких трещин, разрывов, признаков "вытекания" резины или явного расслоения между резиновой прослойкой и металлическими частями шкива (внутренним втулочным кольцом и внешним ободом с ручьями). Любые значительные повреждения резины или видимое смещение обода относительно центра – тревожный сигнал.

Акустическая диагностика – второй важный этап. Прислушайтесь к работе двигателя, особенно на холостых оборотах и в момент их плавного изменения. Характерный симптом износа – глухой, "деревянный" стук, грохот или дребезжание, исходящее из области шкива. Этот звук часто усиливается при резком сбросе газа. Важно отличать его от стука натяжителей, роликов или помпы.

Дополнительные методы контроля

Для более точной оценки можно применить следующие подходы:

• Проверка на биение и вибрации:
  • Запустите двигатель и внимательно наблюдайте за шкивом. Видимое "биение", дрожание или "восьмерка" при вращении – явный признак разрушения демпфера и рассогласования масс.
  • Попробуйте (осторожно!) приложить руку к неподвижным элементам рядом со шкивом (например, к кронштейну натяжителя) на разных оборотах. Повышенная вибрация, передающаяся на руку, особенно в диапазоне 800-1500 об/мин, может указывать на дисбаланс из-за неисправного демпфера.
• Метод маркировки ("Метод линии"):
  1. Очистите боковую торец шкива (и резиновый слой, и металлические части) от грязи и масла.
  2. Нанесите одну непрерывную вертикальную линию (маркером, мелом, краской), проходящую через резиновый демпфер и обе металлические части (внутреннюю втулку и внешний обод). Линия должна быть четкой и прямой.
  3. Запустите двигатель, дайте ему поработать под нагрузкой (можно включить кондиционер, мощные потребители) или совершите короткую тестовую поездку.
  4. Заглушите двигатель и осмотрите линию. Если резиновый демпфер проседает или разрушен, металлические части шкива сместятся относительно друг друга, и линия окажется разорванной или смещенной. Даже небольшой сдвиг (1-2 мм) – серьезный повод для замены.
• Косвенная диагностика по работе двигателя: Неустойчивая работа на холостом ходу, плавающие обороты, сложности с запуском, особенно если они сопровождаются описанными выше шумами или вибрациями, могут быть косвенным следствием дисбаланса, вызванного неисправным демпферным шкивом, влияющего на работу датчика положения коленвала (ДПКВ). Сканер может показывать ошибки, связанные с ДПКВ (например, P0335, P0336) без явных проблем с самим датчиком или его проводкой.

Помните, что игнорирование признаков неисправности демпферного шкива может привести к серьезным последствиям: повреждению датчика коленвала, ускоренному износу ремня ГРМ и его натяжителей/роликов, и в худшем случае – обрыву ремня ГРМ с катастрофическими последствиями для двигателя. Регулярная визуальная и акустическая проверка – минимально необходимый контроль.

Возможности восстановления шкива и целесообразность

Восстановление демпферного шкива коленвала технически возможно при определенных условиях повреждений. Основной ремонтопригодный элемент – резиновый демпфер: его замена выполняется при сохранении целостности металлических компонентов (ступицы и внешнего кольца). Для этого требуется спецоборудование для прессовки и точной центровки.

Целесообразность ремонта определяется степенью износа и экономической эффективностью. Критичные повреждения металла (трещины, деформация посадочного места, глубокие сколы зубьев) обычно делают восстановление неоправданным или невозможным. Стоимость услуг должна быть ниже 50% цены нового качественного аналога.

Факторы принятия решения

• Восстановлению подлежит:
  • Частично изношенная резиновая вставка без расслоения
  • Шкивы с незначительным люфтом (при сохранении геометрии)
  • Детали без коррозии на ответственных поверхностях
• Требует замены:
  • Шкивы с видимыми трещинами на металле
  • Элементы с утраченной балансировкой
  • Экземпляры после перегрева или масляного загрязнения демпфера

Критерий	Восстановление	Замена
Срок службы после ремонта	40-60% от нового	100%
Риск для двигателя	Повышенный (при ошибках ремонта)	Минимальный
Экономия	До 50%	0%

Важно: Даже успешно восстановленный шкив требует обязательной динамической балансировки на валу. Отсутствие виброгасящих свойств приводит к ускоренному разрушению подшипников коленвала и навесного оборудования.

Восстановление рационально для редких/дорогих моделей шкивов при наличии проверенного сервиса. Для массовых автомобилей и при пробеге свыше 150 000 км полная замена гарантирует надежность и исключает повторный демонтаж.

Где приобретать: сервис, магазин, онлайн-платформы

Официальные сервисные центры дилера гарантируют оригинальность запчасти и соответствие спецификациям вашего двигателя, но стоимость демпферного шкива здесь будет максимальной. Установку обычно предлагают сразу, что экономит время, но требует предварительной записи и ожидания.

Специализированные автомагазины (как крупные сети, так и локальные точки) предоставляют выбор аналогов разного ценового сегмента и проверенных брендов. Возможность лично осмотреть изделие перед покупкой и получить консультацию продавца – ключевое преимущество, однако риски приобрести контрафакт остаются.

Критерии выбора канала покупки

• Онлайн-платформы (Wildberries, Ozon, Exist.ru, специализированные автосайты):
  • Плюсы: Широчайший ассортимент, сравнение цен, отзывы покупателей, доставка.
  • Минусы: Риск подделки, ошибка в подборе без помощи специалиста, необходимость проверки при получении.
• Проверка продавца: Обязательно уточняйте VIN-код авто для точного подбора, требуйте гарантийный талон и проверяйте сертификаты на неоригинальные шкивы.
• Сравнение условий:

Канал	Цена	Риск подделки	Консультация	Скорость
Дилерский сервис	Высокая	Низкий	Высокая	Средняя/Низкая
Автомагазин	Средняя	Средний	Высокая	Высокая
Онлайн	Низкая/Средняя	Высокий	Низкая	Зависит от доставки

Для критичных узлов, таких как демпфер, эксперты рекомендуют оригинал или проверенные премиум-аналоги (Corteco, Febi Bilstein, Gates). При покупке онлайн выбирайте крупные площадки с рейтингами продавцов и возвратом.

Критерии выбора в интернет-магазинах (фото, отзывы, описания)

При подборе демпферного шкива коленвала в онлайн-каталогах критически важна детализация технической информации. Изучайте параметры: посадочный диаметр, количество ручьев для ремня, конструкцию демпфирующего элемента (резиновый, полиуретановый, жидкостный), а также совместимость с конкретной маркой и моделью авто.

Визуальная верификация через качественные фотографии помогает избежать ошибок. Убедитесь, что на изображениях четко видны маркировка производителя, состояние демпферного кольца и отсутствие повреждений корпуса. Сравните форму и расположение элементов с оригиналом.

Ключевые аспекты анализа

• Отзывы покупателей: Ищите комментарии о:
  • Соответствии заявленным размерам
  • Уровне виброизоляции после установки
  • Ресурсе детали при эксплуатации
• Описания товара: Проверяйте наличие:
  1. Оригинальных кодов (OEM) и аналогов
  2. Сертификатов качества
  3. Гарантийного срока

Дополнительно изучайте таблицы совместимости, размещенные в карточках товаров. Пример структуры данных:

Производитель	Материал демпфера	Подтвержденная совместимость
Gates	Фторкаучук	VAG, BMW, Renault
Contitech	Полиуретан	Mercedes, Ford, Opel

Избегайте предложений с слишком общими описаниями вроде "подходит на иномарки". Требуйте подтверждения совместимости через VIN-код или модификацию двигателя перед покупкой.

Итог: базовые принципы правильного выбора демпфера

Правильный выбор демпферного шкива коленвала напрямую влияет на ресурс двигателя и смежных систем. Несоответствие параметров приводит к вибрациям, ускоренному износу ремня ГРМ, подшипников и самого коленвала, что влечет дорогостоящий ремонт.

Критически важно учитывать не только внешнее сходство деталей, но и их технические характеристики, подтвержденные производителем. Экономия на качестве демпфера неизбежно обернется повышенными затратами на восстановление двигателя.

Ключевые правила подбора

• Полное соответствие VIN/каталожному номеру – используйте базы производителей или оригинальные метки
• Проверка конструкции: двухмассовые модели для дизелей, усиленные – для тюнинга
• Оценка резинового слоя: отсутствие трещин, равномерная плотность, устойчивость к маслу

Критерий	Риск при нарушении	Проверка
Диаметр и вылет	Перекос ремня, проскальзывание	Сравнение с демонтируемой деталью
Балансировка	Вибрации на высоких оборотах	Тестовый запуск двигателя
Сертификация	Расслоение демпфера	Наличие маркировок OEM (Gates, Corteco, INA)

Список источников

При подготовке статьи о выборе демпферного шкива коленвала критически важно опираться на технически точную и проверенную информацию. Ошибки в подборе или установке этой детали могут привести к серьезным поломкам двигателя, поэтому источники должны отражать инженерные аспекты конструкции, критерии диагностики износа и спецификации производителей.

Ниже представлен перечень материалов, использованных для анализа функций демпферного шкива, методов его проверки и рекомендаций по подбору аналогов. Акцент сделан на ресурсы с практическими данными по совместимости, типичным дефектам и технологическим особенностям современных систем.

1. Официальные руководства по ремонту (Service Manual) ведущих автопроизводителей: Volkswagen, Toyota, BMW, Mercedes-Benz – разделы по двигателям и навесному оборудованию.
2. Технические каталоги производителей демпферных шкивов: Corteco, Febi Bilstein, Gates, INA – спецификации, схемы установки, каталоги взаимозаменяемости.
3. Отраслевые стандарты: DIN, ISO, SAE – требования к материалам, балансировке и испытаниям демпферов крутильных колебаний.
4. Монографии по динамике ДВС: исследования крутильных колебаний коленвала, принципы работы гасителей вибрации.
5. Протоколы испытаний независимых лабораторий (например, TÜV) – сравнительный анализ долговечности шкивов разных брендов.
6. Методические пособия для автотехников: алгоритмы диагностики демпфера (визуальный осмотр, проверка смещения слоев, анализ шумов).
7. Технические бюллетени автомобильных ассоциаций (например, GERMANIKA) – обзоры распространенных причин выхода из строя шкивов.
8. Материалы отраслевых конференций (например, ААИ) – доклады инженеров о современных материалах демпферов (резина, силикон, полиуретан).

Видео: Провернуло демпферный шкиф коленвала.


• Škoda Superb универсал - обзор, фото, характеристики и отзывы

• Подключение противотуманных фар через реле - инструкция

• «Челленджер Додж» - Икона американских шоссе
