Как подобрать и подключить автомобильные акустические провода

Статья обновлена: 18.08.2025

Качество звука в автомобильной акустике напрямую зависит от правильного выбора и грамотного монтажа проводов. Неподходящий кабель или ошибки при подключении способны свести на нет преимущества даже дорогой аудиосистемы.

Эта статья даст четкие практические рекомендации по подбору акустических проводов с учетом сечения, материала жил и типа изоляции, а также подробно разберет ключевые этапы их корректной установки в автомобиль.

Расчет необходимой длины проводов для автомобильной аудиосистемы

Точный замер длины проводов – ключевой этап перед монтажом. Неправильный расчет приводит к нехватке кабеля, нарушению эстетики из-за излишков или необходимости рискованных соединений. Для питания и акустических линий методики измерения отличаются.

Используйте рулетку или веревку для имитации трассы прокладки, учитывая все изгибы и точки крепления. Обязательно добавляйте запас 20-50 см на каждую линию для удобства подключения, возможной переустановки оборудования и компенсации погрешностей. Избегайте натяжения – провода должны лежать свободно.

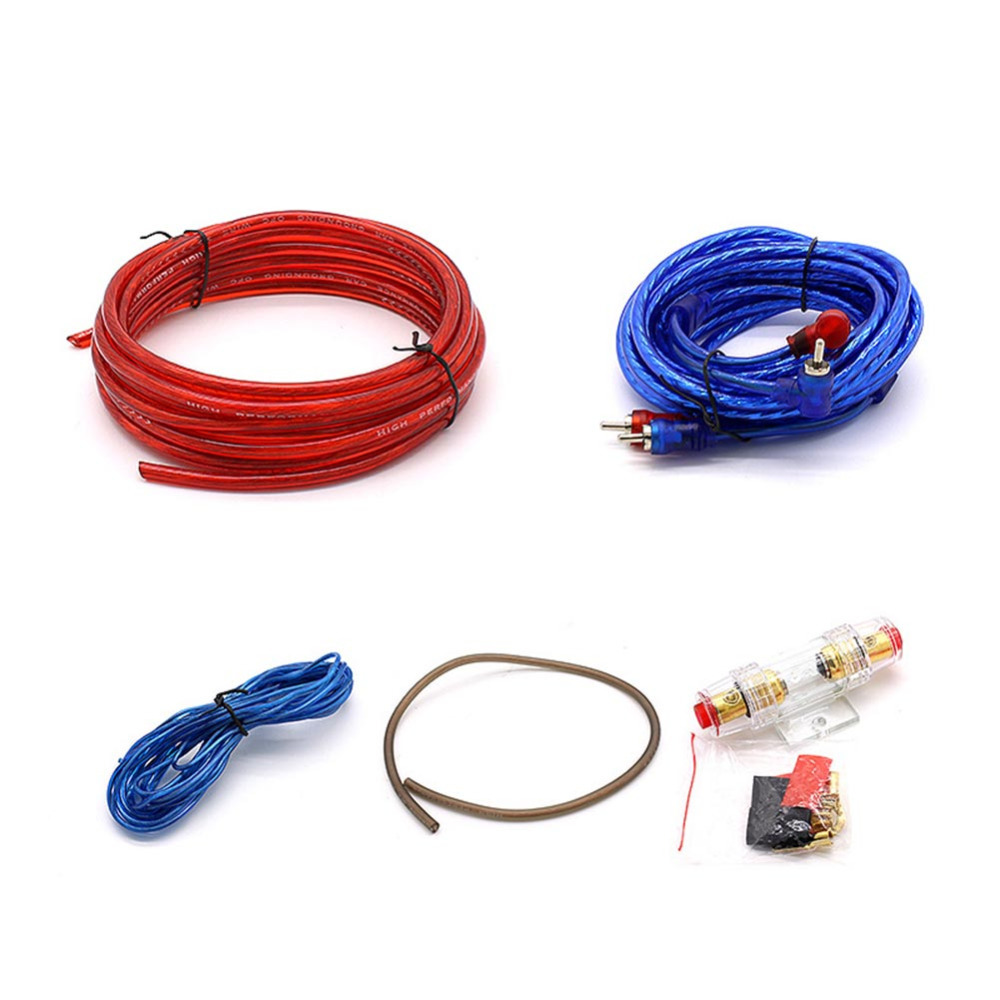

Типы проводов и методики замера

Силовые провода (питание усилителя):

Трасса: От "плюсовой" клеммы АКБ через технологические отверстия в кузове (салон/багажник) до усилителя.
Замер: Проложите макет кабеля по реальному пути (минуя острые кромки, подвижные элементы). Добавьте 30 см на подключение к АКБ и 30 см на подключение к усилителю.

Акустические провода (усилитель → динамики):

Трасса: От места установки усилителя по стойкам, порогам или потолку до каждого динамика в дверях, полках, панелях.
Замер: Для дверей – добавьте длину для свободного хода при открытии (через штатный резиновый гофр). Для задних полок/панелей – учтите подъем сидений или доступ к багажнику. Минимальный запас у динамика – 20 см.

Тип провода	Ключевые точки трассы	Рекомендуемый запас
Питание (+)	АКБ → кузовное отверстие → усилитель	50-70 см (суммарно)
Акустика (дверь)	Усилитель → стойка → дверной гофр → динамик	40 см (на дверь)
Акустика (задняя полка)	Усилитель → порог/стойка → динамик	30 см (на динамик)

Важно: При замере дверей учитывайте длину провода внутри двери от гофра до динамика и место для крепления разъема (если используется). Для магистралей, проходящих под коврами или обшивкой, добавьте 10% длины на сложность прокладки. Всегда округляйте результат в большую сторону.

Медь OFC vs CCA: сравниваем материалы проводников

Ключевое отличие кроется в составе: OFC (Oxygen-Free Copper) – это чистая бескислородная медь с минимальными примесями (≥99.95% Cu), тогда как CCA (Copper-Clad Aluminum) представляет собой алюминиевый сердечник, покрытый тонким медным слоем. Эта разница в структуре напрямую влияет на электрические и механические свойства проводов.

Электропроводность меди значительно выше, чем у алюминия – почти на 40%. Это означает, что провод CCA того же сечения будет иметь большее сопротивление, что приводит к заметным потерям мощности, особенно на низких частотах. Для компенсации потерь в системах с CCA часто требуется увеличение диаметра жилы, что усложняет монтаж.

Критические различия в эксплуатации

При выборе учитывайте следующие факторы:

Долговечность: Медь OFC устойчива к окислению и коррозии, сохраняя свойства годами. Алюминий в CCA окисляется быстрее, особенно в условиях влажности, что со временем ухудшает контакт и повышает сопротивление.
Гибкость: OFC-провода пластичнее и меньше ломаются при изгибах во время укладки. CCA – жестче, а при частых перегибах медное покрытие может трескаться, оголяя алюминий.
Безопасность: Алюминий в CCA сильнее нагревается под нагрузкой из-за большего сопротивления, что повышает риск оплавления изоляции в мощных системах (>500 Вт).

Критерий	OFC	CCA
Сопротивление (при равном сечении)	Низкое (оптимально)	Высокое (потери до 30%)
Цена за метр	Дороже (в 2-3 раза)	Дешевле
Рекомендуемая мощность	Любая, включая Hi-End	Бюджетные системы (<500 Вт)

Практический совет: Для сабвуферов и усилителей мощности от 500 Вт однозначно выбирайте OFC сечением не менее 4 AWG. CCA допустим только в маломощных штатных системах (<200 Вт) при условии увеличения сечения на 30-40% против меди и тщательной изоляции контактов от окисления.

Важно: Маркировка "OFC" без указания стандарта (например, C1020) может указывать на низкосортный сплав. Ищите провода с сертификатами ETP (Electrolytic Tough Pitch) или C10100.

Оптимальное сечение провода для динамиков разной мощности

Сечение акустического кабеля напрямую влияет на качество звука и безопасность системы. Слишком тонкий провод создает высокое сопротивление, вызывает потерю мощности (особенно на низких частотах), перегрев и может повредить усилитель или головное устройство. Для сохранения КПД динамиков и минимизации искажений критичен правильный подбор сечения в зависимости от мощности нагрузки.

Основной ориентир – пиковая (максимальная) мощность канала усиления, а не номинальная. Учитывайте длину трассы: при протяженности от усилителя до динамика свыше 3 метров сечение увеличивают на шаг. Всегда используйте медь (OFC – оптимально), избегайте алюминия и стальных сплавов.

Мощность (RMS, Вт)	Длина до 3 м	Длина 3–6 м
20–50	1.5 мм² (AWG 16)	2.5 мм² (AWG 14)
50–100	2.5 мм² (AWG 14)	4 мм² (AWG 12)
100–200	4 мм² (AWG 12)	6 мм² (AWG 10)
200+	6 мм² (AWG 10)	8–10 мм² (AWG 8–6)

Выбор изоляции: особенности PVC, PE и термостойких материалов

Изоляция акустических проводов в авто защищает проводник от коротких замыканий, влаги, химических воздействий и механических повреждений. Неправильный выбор материала приведет к ухудшению звука, окислению контактов или возгоранию при перегреве.

Ключевые критерии выбора: температурный диапазон эксплуатации (от -40°C до +105°C в салоне, до +200°C в моторном отсеке), устойчивость к бензину, маслам, вибрациям и гибкость для удобного монтажа в труднодоступных зонах.

Сравнение материалов

Материал	Температурный диапазон	Плюсы	Минусы	Применение в авто
PVC (ПВХ)	-20°C до +80°C	Низкая цена, гибкость, влагостойкость	Трескается на морозе, выделяет токсины при нагреве >90°C	Салон (вдали от печки и двигателя)
PE (Полиэтилен)	-60°C до +80°C	Устойчивость к влаге и химикатам, низкие диэлектрические потери	Жесткий, плавится при высоких температурах	Двери, багажник (без термонагрузок)
Термостойкие (PTFE, XLPE, силикон)	-65°C до +250°C	Негорючесть, устойчивость к маслам и вибрациям	Высокая цена, сложность монтажа	Моторный отсек, рядом с выхлопной системой

Детали по термостойким изоляторам:

PTFE (тефлон): Не плавится, химически инертен, но требует специнструмента для зачистки.
XLPE (сшитый полиэтилен): Повышенная прочность на разрыв, устойчив к УФ-излучению.
Силикон: Сохраняет гибкость при -40°C, не поддерживает горение, но легко повреждается острыми кромками.

Для участков в подкапотном пространстве обязательно используйте термостойкую изоляцию с маркировкой SAE J1654 или ISO 6722. При прокладке через металлические отверстия применяйте пластиковые гофры для защиты от перетирания.

Полярность проводов: как избежать путаницы с маркировкой

Правильное подключение полярности критично для корректной работы акустики: перепутанные "+" и "-" приведут к сдвигу фазы, искажению звучания и потере басов. Большинство автомобильных проводов имеют цветовую или текстовую маркировку, но производители не всегда соблюдают единый стандарт.

Красная изоляция или полоса традиционно обозначает плюс, черная – минус, однако встречаются провода с серой/прозрачной оболочкой или неочевидными метками (например, ребристая поверхность на одном из проводников). Всегда сверяйтесь с инструкцией к кабелю и магнитоле перед монтажом, даже если маркировка кажется понятной.

Проверенные методы идентификации

Мультиметр в режиме "прозвонки": Прикоснитесь одним щупом к центральному контакту штекера магнитолы (+12V), другим – к оголенному концу провода. Звуковой сигнал укажет на плюсовой проводник.
Контрольная лампа/тестер: Подключите один провод тестера к массе авто (кузов), другим коснитесь кабеля. Свечение укажет на "+".
Батарейка 9V: Кратковременно приложите провода к клеммам батарейки. При правильном подключении ("+" АКБ к "+" динамика) диффузор двинется наружу.

Важно: При протяжке кабеля через салон сразу маркируйте оба конца изолентой или термоусадкой после определения полярности. Для сложных схем используйте таблицу соответствия:

Источник сигнала	Цвет провода (стандарт)	Пользовательская метка
Магнитола, передний левый "+"	Белый	FL+ (красная термоусадка)
Магнитола, передний левый "-"	Белый с черной полосой	FL- (черная термоусадка)
Усилитель, канал "А+"	Красный	AMP A+ (бирка с надписью)

Никогда не полагайтесь только на цвет изоляции при подключении динамиков – всегда перепроверяйте полярность тестером перед финальной сборкой. Ошибка потребует демонтажа обшивки для исправления.

Типы клеммных соединений для автомобильных динамиков

Надёжность контакта напрямую влияет на качество звука и долговечность акустической системы. Неправильный выбор или установка клемм приводит к окислению, потере сигнала и дребезжанию.

Автомобильные динамики используют несколько стандартных типов подключения, каждый с особенностями монтажа. Знание этих вариантов упростит замену проводки и совместимость компонентов.

Распространенные типы клемм

Пружинные зажимы: Отжимаются клавишей, провод вставляется в отверстие. Быстрый монтаж, но ограниченная площадь контакта. Требуют плотной скрутки жил.
Винтовые клеммы: Провод фиксируется винтом через шайбу. Надёжны для толстых кабелей, но требуют периодической подтяжки из-за вибраций. Риск перелома жил при перетяжке.
Разъёмы Fast-On (FAKRA): Вилки с фиксатором, вставляются в ответные гнёзда на динамике. Защита от неправильного подключения, устойчивы к вибрациям. Требуют точного соответствия размеров.
Клеммы "под пайку": Металлические площадки без механического крепления. Обеспечивают максимальную площадь контакта при пайке, но требуют навыков и защиты от коррозии.

Критерии выбора: Учитывайте тип разъёма на ваших динамиках, толщину провода и сложность доступа к месту установки. Для влажных зон (двери) предпочтительны герметичные разъёмы Fast-On.

Зачистка проводов: инструменты и техники безопасности

Правильная зачистка изоляции критична для надёжного соединения и предотвращения коротких замыканий. Повреждение токопроводящих жил снижает качество передачи сигнала и создаёт точки перегрева.

Используйте специализированные инструменты – это минимизирует риски и обеспечит аккуратность работ. Никогда не применяйте зубы или подручные предметы вроде ножниц.

Необходимые инструменты

Инструмент	Назначение
Стриппер (автоматический)	Точное снятие изоляции без повреждения жил
Кусачки с насечками	Контролируемая зачистка при отсутствии стриппера
Канцелярский нож	Аккуратное надрезание толстой изоляции
Кримпер	Зачистка + обжим наконечников (для некоторых моделей)

Техника безопасности:

Отсоедините клеммы аккумулятора перед началом работ
Используйте изолированные рукоятки инструментов
Направляйте режущие кромки от себя
Не допускайте соприкосновения оголённых проводов с металлом кузова

При работе ножом: фиксируйте провод на деревянной поверхности, делайте круговой надрез с последующим снятием изоляции
Проверяйте отсутствие микронадрезов на меди после зачистки
Немедленно изолируйте неиспользуемые оголённые участки термоусадкой

Монтаж без пайки: обжимные гильзы и их применение

Обжимные гильзы, также известные как клеммные наконечники или втулки, обеспечивают надёжное соединение акустических проводов с клеммами магнитолы, усилителя или динамиков без применения паяльника. Они представляют собой металлические трубки (чаще медные или латунные) с изолированным или неизолированным корпусом, которые обжимаются специальным инструментом вокруг зачищенного конца провода.

Принцип работы основан на холодной сварке: под сильным механическим давлением обжимного инструмента металл гильзы деформируется и плотно обжимает жилы кабеля, создавая прочный контакт с низким переходным сопротивлением. Это предотвращает окисление и ослабление соединения при вибрациях, характерных для автомобиля.

Правила использования обжимных гильз

Для качественного монтажа соблюдайте последовательность:

Подбор гильзы: Диаметр гильзы должен соответствовать сечению провода. Слишком большая гильза не обожмётся плотно, маленькая – не вместит жилы.
Зачистка провода: Удалите изоляцию на длину, равную половине гильзы. Аккуратно скрутите жилы пальцами для предотвращения распушения.
Вставка провода: Плотно введите зачищенный конец в гильзу до упора. Убедитесь, что все жилы внутри, а изоляция не попала под обжим.
Обжим инструментом: Используйте специальные клещи для обжима (не пассатижи!). Поместите гильзу в матрицу нужного размера и сожмите рукоятки до фиксации. Обжим должен быть ближе к концу гильзы, противоположному вводу провода.
Проверка качества: Попробуйте выдернуть провод из гильзы – соединение должно быть неразрывным. Осмотрите обжим: на гильзе не должно быть трещин, деформация – равномерная.

Преимущества и недостатки метода:

Преимущества	Недостатки
Скорость и простота монтажа	Требует покупки специализированного инструмента
Надёжность при вибрациях	Невозраземость соединения (требуется переобжим)
Устойчивость к коррозии (при использовании гильз с покрытием)	Риск некачественного контакта при неправильном подборе гильзы или обжиме

Критические ошибки: Использование несоответствующих гильз (например, для сетевых кабелей), обжим пассатижами (деформирует, но не создаёт равномерного давления), попадание изоляции под обжим, недостаточное зачищение провода. Всегда тестируйте соединение на прочность перед финальной установкой оборудования.

Правильная пайка соединительных контактов для надежности

Надежное соединение акустических проводов критично для качества звука и долговечности системы. Пайка обеспечивает постоянный электрический контакт, исключая окисление и потерю сигнала, что особенно важно в условиях вибрации автомобиля.

Перед пайкой тщательно зачистите концы проводов на 5-7 мм, удалите все следы изоляции и окислов. Обезжирьте оголенные жилы и контакты разъемов спиртом или специальным очистителем – это гарантирует адгезию припоя.

Технология пайки

Необходимые материалы:

Паяльник 40-60 Вт с жалом-конусом
Оловянно-свинцовый припой (марка ПОС-61)
Флюс-гель на канифольной основе
Термоусадочные трубки

Пошаговый процесс:

Наденьте термоусадку на провод до соединения с разъемом
Прогрейте паяльник до 300-350°C, очистите жало влажной губкой
Нанесите тонкий слой флюса на зачищенные поверхности
Прогрейте контактную площадку разъема 2-3 секунды, подайте припой до равномерного покрытия
Приложите провод к разъему, прогрейте место соединения 1-2 секунды, добавьте припой до полного обволакивания жил
Дайте соединению остыть естественным путем без дутья
Сдвиньте термоусадку на место пайки, прогрейте феном до герметизации

Типичные ошибки:

Перегрев	Плавление изоляции, деформация разъема	Контролируйте время контакта (не >3 сек)
Холодная пайка	Матово-серая поверхность, крошится	Доводите до блеска и гладкости
Кислотный флюс	Коррозия соединения со временем	Используйте только нейтральные составы

После монтажа проверьте мультиметром отсутствие короткого замыкания между контактами и сопротивление соединения – оно не должно превышать 0.1 Ом. Изолируйте группы проводов раздельно во избежание наводок.

Изоляция соединений: термоусадка и качественная изолента

Надёжная изоляция мест соединения проводов в автомобиле критична для предотвращения коротких замыканий, окисления контактов и помех в аудиосистеме. Воздействие вибраций, перепадов температур и влаги требует применения специальных материалов, способных обеспечить долговечную защиту.

Два наиболее эффективных решения – термоусадочные трубки и профессиональная изолента. Их правильное использование гарантирует герметичность и механическую прочность соединений, что напрямую влияет на качество звука и безопасность электропроводки.

Термоусадочная трубка: оптимальный выбор

Принцип работы: Трубка надевается на провод ДО соединения, после скрутки или обжима нагревается феном или зажигалкой (с осторожностью!), плотно обтягивая место контакта.

Преимущества:

Герметичность: Образует монолитную защиту, не пропускающую влагу и грязь.
Прочность: Усиливает механическую стойкость соединения к вибрациям.
Долговечность: Не теряет свойств со временем, не "течёт" как изолента.
Эстетика: Аккуратный профессиональный вид.

Как выбрать: Диаметр трубки в ненагретом состоянии должен быть на 20-30% больше диаметра соединения. Используйте термоусадку с клеевым слоем для максимальной герметизации.

Качественная изолента: правила применения

Требования к материалу: Используйте только автомобильную ПВХ-изоленту с толстым клеевым слоем (например, 3М, Tesa). Дешёвые аналоги быстро отклеиваются и плавятся.

Технология намотки:

Начинайте намотку на 1-2 см выше оголённого участка.
Витки должны перекрывать друг друга на 50% ширины ленты.
Растягивайте ленту при намотке для активации клея.
Заканчивайте на неповреждённой изоляции, делая минимум 3-4 слоя.
Прижмите ленту пальцами для лучшей адгезии.

Ограничения: Изолента – менее надёжный вариант, чем термоусадка. Применяйте её как дополнительную защиту поверх термотрубки на ответвлениях или если термоусадка недоступна. Избегайте её использования в зонах прямого контакта с маслом или топливом.

Сравнение методов

Критерий	Термоусадка	Автоизолента
Герметичность	Высокая (особенно с клеем)	Средняя (зависит от намотки)
Устойчивость к вибрациям	Отличная	Хорошая
Сложность монтажа	Требует нагрева	Проще
Долговечность в авто	10+ лет	3-5 лет (качественная)

Важно: Перед изоляцией обязательно убедитесь в прочности и чистоте соединения (скрутка + пайка или обжим). Никакая изоляция не спасет плохой контакт.

Прокладка проводов через гофротрубку: кабель-канылы

Гофротрубка обеспечивает надёжную защиту акустических проводов от механических повреждений, вибрации и перетирания о металлические кромки кузова. Её гибкая структура позволяет аккуратно провести кабель через труднодоступные места салона или подкапотного пространства, сохраняя целостность изоляции. Обязательно выбирайте трубку с диаметром, превышающим суммарное сечение проводов минимум на 30%.

Перед протяжкой тщательно очистите внутреннюю полость трубки от пыли и технологической стружки – мелкие частицы металла могут повредить изоляцию. Для удобства монтажа используйте монтажную протяжку (рыболовную ленту) или прикрепите провод к жёсткому тросу. Избегайте резких перегибов: радиус изгиба гофры не должен быть меньше 5 её внешних диаметров.

Порядок монтажа кабель-канала

Отрежьте гофротрубку с запасом 15-20 см на каждые 3 метра трассы для компенсации температурных деформаций
Заклейте торцы изолентой перед протяжкой через технологические отверстия – это предотвратит зацепление за края
Фиксируйте трубку пластиковыми хомутами с шагом 25-30 см, не допуская провисаний

Критические ошибки: пересечение с топливными/тормозными магистралями, контакт с подвижными элементами рулевого управления, установка в зонах прямого воздействия выхлопных газов. При проходе через металлические перегородки всегда используйте защитные втулки из резины.

Диаметр проводов (мм²)	Рекомендуемый диаметр гофры (мм)
до 10	16-20
10-25	25-32
свыше 25	40+

После завершения протяжки визуально проверьте отсутствие перекручивания трубки и натяжения в точках крепления. Обязательное требование: герметизируйте входные/выходные отверстия термоусадочной трубкой или силиконовым герметиком для исключения попадания влаги и пыли.

Маршрутизация проводов в дверях: особенности демонтажа обшивки

Демонтаж дверной обшивки начинается с поиска и удаления крепежных элементов: снимите декоративные заглушки в зоне ручек, подлокотника и карманов, открутите все видимые винты крестовой отверткой. Используйте пластиковый монтажный инструмент для аккуратного отщелкивания клипс по периметру панели, начиная с нижнего края – резкие движения могут сломать крепления.

После освобождения крепежа приподнимите обшивку вверх (если предусмотрена конструкция) и отодвиньте от двери на 10-15 см, не допуская натяжения проводов. Отсоедините разъемы стеклоподъемников, динамиков и кнопок управления, запоминая их расположение. Извлеките штатный звуковой кабель из гофра между дверью и стойкой кузова перед заменой.

Прокладка нового кабеля

Проденьте акустический провод через резиновый гофр двери с помощью металлической протяжки:

Снимите гофр с обеих сторон (кузовной крепеж и дверной разъем)
Зафиксируйте новый провод изолентой к старому кабелю или протяжке
Аккуратно протащите соединение через гофр, избегая перегибов

При установке соблюдайте ключевые правила:

Оставьте запас провода (5-7 см) для компенсации движения двери
Исключите контакт кабеля с подвижными механизмами стеклоподъемника
Фиксируйте провод пластиковыми хомутами к стационарным элементам каркаса

Установка проводов вдоль порогов салона: пошаговый разбор

Прокладка акустических кабелей под порогами автомобиля – оптимальный путь для скрытого монтажа, обеспечивающий защиту от повреждений и минимизацию вмешательства в салон. Этот метод требует аккуратности и соблюдения последовательности действий для сохранения целостности штатной проводки и элементов интерьера.

Перед началом работ подготовьте провод нужной длины с запасом 15-20%, пластиковые монтажные хомуты, изоленту, съёмники обшивки и мультиметр. Убедитесь, что аккумуляторная батарея отключена, а салон очищен от посторонних предметов.

Технология монтажа

Демонтаж обшивки: пластиковыми съёмниками аккуратно подденьте крепления порогов, начиная от передних кресел. Снимите заглушки крепёжных винтов при их наличии.
Подготовка трассы:
- Проверьте зону прокладки на отсутствие острых кромок
- Проложите провод параллельно штатной проводке, избегая пересечений
- Закрепите кабель пластиковыми хомутами через каждые 20-25 см

Фиксация провода:

Материал	Способ применения
Хомуты	Обвязывайте вокруг жгутов штатной проводки
Двусторонний скотч	Для участков без опоры
Изолента	Изоляция точек крепления

Защита соединений: места стыковки кабелей изолируйте термоусадкой, избегайте натяжения в зонах перехода между кузовными элементами.
Проверка и сборка:
- Прозвоните цепь мультиметром до установки обшивки
- Убедитесь в отсутствии перегибов и защемлений
- Установите пороги на место, защёлкните крепления

Продевание кабеля между кузовом и салоном: технические нюансы

Основная задача – найти существующие технологические отверстия в кузове автомобиля, предназначенные для заводской проводки. Чаще всего они расположены под пластиковыми накладками порогов, в районе бардачка, за задними фарами или под ковриками водительской/пассажирской зон. Каждый производитель оставляет резиновые уплотнители-сальники в этих местах, через которые удобно протягивать дополнительную проводку без нарушения герметичности.

Перед началом работ тщательно очистите зону вокруг отверстия от грязи и влаги. Используйте фонарик для визуального контроля внутреннего пространства. Убедитесь, что выбранный путь не пересекается с подвижными элементами (рычагами сидений, педалями) и не контактирует с острыми кромками металла. Кабель должен лежать свободно, без натяжения.

Ключевые этапы и рекомендации

Инструменты и материалы:

Пластиковая монтажная лента или жесткая проволока (для первоначального проталкивания)
Термоусадочные трубки или изолента
Силиконовая смазка или мыльный раствор (для снижения трения)
Защитные втулки (при отсутствии заводского сальника)

Последовательность действий:

Снимите обшивку в зоне монтажа для доступа к отверстию.
Аккуратно проткните резиновый сальник шилом или тонким шилом, создав вход для монтажной ленты.
Протяните ленту/проволоку от салона в подкапотное пространство (или багажник).
Прикрепите акустический кабель к концу ленты изолентой, создав гладкий переход без утолщений.
Обработайте соединение и кабель силиконовой смазкой.
Медленно и равномерно тяните ленту с противоположной стороны, одновременно подталкивая кабель в отверстие.

Критические ошибки:

Перегиб кабеля	Резкий излом под 90° повреждает жилы. Минимальный радиус изгиба – 5 см.
Нарушение герметичности	Незакрытое отверстие приведет к коррозии и протечкам. Всегда восстанавливайте сальник.
Пересечение с жгутами	Кабель не должен давить на штатную проводку. Фиксируйте стяжками с интервалом 30 см.

После протяжки проверьте ход кабеля рукой по всей трассе: он не должен вибрировать или цепляться за конструкции. Обязательно заизолируйте оголенные участки возле клемм и восстановите резиновый уплотнитель вокруг кабеля в отверстии, используя герметик на основе силикона.

Крепление проводов пластиковыми хомутами: лучшие практики

Надёжная фиксация проводки предотвращает вибрацию, трение о металлические кромки и случайное отсоединение клемм. Пластиковые хомуты обеспечивают простой и бюджетный способ крепления при правильном применении.

Некорректный монтаж хомутами способен повредить изоляцию, затруднить обслуживание системы или создать помехи движущимся деталям. Соблюдение базовых правил минимизирует риски и гарантирует долговечность соединений.

Риск	Метод нейтрализации
Вибрация на стыках металла	Прокладка резиновых или поролоновых демпферов под хомут
Перетирание в точках крепежа	Использование пластиковых гофр или тканевой изоленты на участке контакта

Избегаем помех: как отдалить акустические провода от силовых

Основная проблема при параллельной прокладке акустических и силовых кабелей – индукция электромагнитных помех от последних. Токи в силовой проводке (особенно цепи генератора, топливного насоса, системы зажигания) создают переменные магнитные поля, наводящие паразитные сигналы в акустических проводах. Результат – фоновый гул, жужжание или щелчки в динамиках, синхронное с оборотами двигателя или работой электрооборудования.

Минимизировать наводки возможно только физическим разделением трасс и грамотным экранированием. Чем больше расстояние между кабелями и чем меньше длина их параллельного следования, тем слабее влияние помех. Критично избегать пересечений проводов под прямым углом, а при необходимости пересекать их строго под углом 90 градусов – это минимизирует площадь взаимодействия контуров.

Практические шаги по разделению проводов

Планирование трасс:

Разные стороны салона: Проложите силовую проводку (питание усилителя) по одной стороне автомобиля (например, вдоль порога водителя), а акустические кабели – по противоположной (вдоль порога пассажира). Используйте штатные технологические отверстия в кузове.
Центральный тоннель: Если разводка по бортам невозможна, пропустите акустические провода через центральный тоннель (под обивкой пола), а силовые – под ковриками вдоль порогов. Создайте максимально возможный зазор.
Багажник/салон: При подключении сабвуфера в багажнике тяните акустический кабель к нему по верхней части салона (под потолочной обивкой или боковыми стойками), а силовой – по полу.

Техника монтажа:

Минимум параллельных участков: Если полного разделения достичь нельзя, сведите длину участков, где провода идут рядом, к абсолютному минимуму. Даже 10-15 см параллельной прокладки могут вызвать наводки.
Пересечение под 90°: Если кабели должны пересечься, сделайте это строго перпендикулярно. Это резко снижает взаимную индукцию по сравнению с острым углом.
Фиксация: Надежно закрепляйте провода стяжками или клипсами через каждые 20-30 см. Это предотвратит их смещение, вибрацию и случайное сближение.

Дополнительные меры защиты:

Экранированный акустический кабель: Используйте провода с плотной медной оплеткой (экраном), подключенной к "массе" только на стороне источника сигнала (магнитолы/процессора). Экран поглощает часть помех.
Тороидальные ферритовые кольца: Установите их на силовой кабель вблизи усилителя. Они подавляют высокочастотные помехи, излучаемые самим кабелем питания.
Качественная "масса": Убедитесь, что точка заземления усилителя имеет минимальное сопротивление (чистый металл кузова, надежный контакт). Плохая "масса" – частая причина фона.

Ситуация	Рекомендуемое мин. расстояние	Действия при невозможности соблюсти
Параллельная прокладка по одной стороне	> 30 см	Использовать экранированный кабель + феррит на силовом
Короткий участок параллельного монтажа	Максимально возможное (минимум 10-15 см)	Развести провода в разные жгуты, зафиксировать
Пересечение трасс	Неприменимо	Только под углом 90°

Важно: Перед окончательной фиксацией обивки проведите тест – запустите двигатель, включите музыку на минимальной громкости и послушайте наличие посторонних шумов в тихих местах трека или в паузах. Если гул есть – ищите и устраняйте точки близкого соседства кабелей.

Фиксация проводки при проходе через металлические поверхности

При проходе акустического кабеля через металлические элементы кузова (перегородки, стойки, пол) критически важно обеспечить защиту изоляции от перетирания. Острые кромки отверстий со временем повреждают провод при вибрациях, что может вызвать короткое замыкание на массу или обрыв сигнала. Обязательно обрабатывайте края сверления напильником, удаляя заусенцы, либо используйте специальные пластиковые или резиновые втулки.

Для герметизации точки ввода и дополнительной защиты применяйте термоусадочные трубки с клеевым слоем, плотно обжимаемые строительным феном. Альтернатива – силиконовые герметики, устойчивые к перепадам температур. Избегайте соприкосновения кабеля с подвижными деталями (рулевая колонка, тяги сидений) – оставляйте запас длины 5-7 см петлей для компенсации вибраций.

Ключевые методы крепления

Пластиковые хомуты с основанием: Фиксация к штатным отверстиям кузова саморезами через демпфирующую прокладку.
Текстильная липучка (кабельные стяжки): Для группировки проводов вдоль жгутов без сверления.
Резиновые проходные втулки: Установка в отверстия диаметром на 20% меньше внешнего сечения втулки для плотной посадки.

Материал втулки	Макс. температура	Устойчивость к маслам
Резина EPDM	-40°C до +130°C	Высокая
Силикон	-60°C до +200°C	Средняя
Термопласт (PVC)	-20°C до +80°C	Низкая

После установки проверьте отсутствие натяжения кабеля и его изоляции при полном ходе соседних элементов (двери, сиденья). Используйте только специализированные автомобильные провода с многопроволочной жилой и двойной изоляцией – бытовая электропроводка недопустима из-за вибронагрузок.

Подключение к магнитоле: распиновка разъемов OEM и послеmarket

Распиновка OEM-разъемов магнитолы требует точного соответствия цветовой маркировке или схеме конкретного автомобиля. Производители используют уникальные коннекторы (ISO, Quadlock, Toyota Panasonic и др.), где провода питания, управления, акустики и CAN-шины строго регламентированы. Неправильное соединение может привести к повреждению оборудования.

Послеmarket магнитолы стандартизированы под разъемы ISO 10487 (два коннектора: 8-контактный для питания и 16-контактный для акустики). Цветовая маркировка проводов унифицирована, что упрощает подключение через переходники или напрямую. Обязательно проверьте соответствие полярности динамиков (+/-) для корректной фазировки.

Ключевые особенности распиновки

OEM-разъемы:

Питание: Постоянный +12V (АКБ), ACC (зажигание), GND (масса) часто объединены с CAN-шиной
Динамики: Могут использовать попарную скрутку без цветовой маркировки
Безопасность: Требуются переходники с CAN-декодером для сохранения функций авто

Послеmarket (ISO):

Цвет провода	Назначение
Желтый	Постоянный +12V (АКБ)
Красный	ACC (зажигание)
Черный	GND (масса)
Белый/Бело-черный	Передний левый динамик (+/-)
Серый/Серо-черный	Передний правый динамик (+/-)

Последовательность подключения:

Отсоедините минусовую клемму АКБ
Идентифицируйте распиновку OEM-разъема по сервисной документации
Соедините провода через переходник или методом пайки (не скрутки!)
Проверьте мультиметром: отсутствие КЗ, фазировку динамиков
Подключите АКБ и выполните тестовый запуск

Используйте термоусадку для изоляции соединений. При подключении к усилителям выводите акустические провода отдельно от силовых кабелей питания во избежание наводок. Для мультимедийных систем с функцией Steering Wheel Control потребуется дополнительный адаптер.

Проверка качества соединений мультиметром перед сборкой

После подготовки проводов и клемм, но до окончательной сборки акустической системы, выполните проверку целостности соединений мультиметром. Это исключит проблемы с контактом после монтажа.

Переведите мультиметр в режим измерения сопротивления (Ω) на минимальный диапазон. Обнулите показания при замкнутых щупах для компенсации их собственного сопротивления.

Порядок проверки

Тест на короткое замыкание: Прикоснитесь щупами к разным контактам одного разъема (например, центральной жиле и оплетке). Исправный кабель покажет бесконечное сопротивление (OL). Любое конечное значение сигнализирует о замыкании.
Проверка обрыва цепи: Подключите щупы к одноименным контактам на противоположных концах кабеля (центральная жила к центральной, оплетка к оплетке). Корректное соединение покажет 0.1-0.5 Ом. Значение выше 1 Ома указывает на плохой контакт.
Фиксация результатов: Занесите замеры в таблицу для отслеживания параметров:

Тестируемая пара	Ожидаемое значение	Фактический результат
Центр-оплетка (КЗ)	OL	_____
Центр-центр (обрыв)	~0.3 Ом	_____
Оплетка-оплетка (обрыв)	~0.3 Ом	_____

Обнаруженные дефекты (обрыв, КЗ, высокое сопротивление) требуют перепайки или замены коннектора. Повторяйте замеры до получения корректных значений.

Тестовое включение системы: диагностика проблем на раннем этапе

Перед окончательной сборкой салона автомобиля критически важно выполнить предварительную проверку работоспособности аудиосистемы. Это позволяет выявить ошибки монтажа без последующего демонтажа обшивок и конструктивных элементов, экономя время и ресурсы.

Подключите источник сигнала (магнитолу или усилитель) к акустике временными соединениями, соблюдая полярность. Убедитесь в отсутствии контакта оголенных проводов с кузовом и друг с другом, используйте изоленту для изоляции стыков во время теста.

Алгоритм диагностики

Проверка фазировки: Запустите тестовый трек с монофоническим сигналом – звук из всех динамиков должен быть синхронным
Контроль уровня шумов: При выключенном источнике сигнала увеличьте громкость – шипение или гул указывают на плохую экранировку
Тест каналов: Поочередно балансируйте звук между фронтальными/тыловыми динамиками для выявления перепутанных проводов

Типичные проблемы при первичном включении:

Симптом	Вероятная причина	Действия
Полное отсутствие звука	Обрыв цепи питания, ошибка подключения REM-провода	Прозвонить мультиметром +12V и REM-кабель
Работает только 1 динамик	Замыкание провода на кузов, перепутана полярность на колонке	Проверить сопротивление между клеммами динамика и массой
Треск при изменении громкости	Плохой контакт в RCA-разъемах, повреждение экрана межблочного кабеля	Осмотреть соединения, заменить межблочный кабель

При обнаружении неполадок отключите питание головного устройства до устранения дефектов. Повторный тест проводите после исправления всех выявленных проблем, уделяя особое внимание участкам, где производился ремонт проводки.

Защита проводов от вибрации автомобильных конструкций

Вибрация кузова и элементов салона – неизбежный фактор при эксплуатации автомобиля, способный со временем повредить изоляцию акустических проводов, нарушить целостность соединений или вызвать короткое замыкание. Негативное воздействие тряски и постоянного механического напряжения особенно критично для мест прохода кабелей через металлические перегородки, зон крепления к кузовным панелям и участков рядом с подвижными элементами.

Эффективная защита проводки от вибрации требует комплексного подхода, включающего правильную фиксацию трасс, использование демпфирующих материалов и изоляцию точек потенциального перетирания. Игнорирование этих мер ведет к ухудшению качества звука, появлению помех и преждевременному выходу акустической системы из строя.

Ключевые методы защиты

Для минимизации рисков применяют следующие решения:

Жесткая фиксация: Крепление проводов через каждые 30-50 см пластиковыми стяжками, клипсами или скобами к статичным элементам кузова. Это предотвращает свободное болтание и удары о металл.
Защитные гофры и трубки: Пропуск кабелей через вибро- и термостойкие полимерные гофры, силиконовые трубки или тканевую оплетку. Они создают буферный слой и предохраняют изоляцию от истирания.
Демпфирующие вставки: Установка отрезков поролона, вспененного полиэтилена или резиновых втулок в точках контакта провода с кромками отверстий в металле (например, при переходе из салона в дверь).
Петли запаса: Формирование U-образных петель длиной 5-7 см возле разъемов динамиков и головного устройства. Компенсирует подвижность дверей и панелей без натяжения жил.

Особое внимание зонам риска

Критически важные участки требуют усиленной защиты:

Зона	Риск	Решение
Дверные переходы (между кузовом и дверью)	Перетирание о металл, перелом жил	Гибкая гофра + резиновая втулка, фиксация петлей
Крепление к подвижным кронштейнам	Постоянное изгибание, вибрация	Кабель-канал с мягкими стенками, виброизоляционная лента
Участки возле двигателя/выхлопной системы	Вибрация + нагрев	Термостойкий рукав + металлические стяжки

Важно: Избегайте прокладки проводов внатяжку или рядом с острыми кромками. Регулярно (хотя бы раз в год) проверяйте состояние фиксаторов и целостность изоляции в проблемных местах – это предотвратит неожиданные неисправности акустики.

Предотвращение холки металла в местах перегибов проводов

Холка металла (разрыв токоведущих жил) при перегибах провода возникает из-за усталости металла при постоянных механических нагрузках и резких изломах малого радиуса. В автомобиле это особенно критично из-за вибраций, тряски и температурных перепадов, ослабляющих структуру проводника.

Поломка жил приводит к потере контакта, искрению, помехам в акустике или полному выходу системы из строя. Предотвратить проблему помогут правильные методы укладки и защитные аксессуары, сохраняющие целостность кабеля на протяжении всего срока службы.

Практические методы защиты

Соблюдайте минимальный радиус изгиба – он должен быть не менее 5-6 внешних диаметров провода. Например, для кабеля толщиной 8 мм радиус составит 40-50 мм. Резкие углы под 90° недопустимы – формируйте плавные дуги.

Обязательно используйте дополнительную защиту в зонах риска:

Термоусадочные трубки с клеевым слоем: усаживаются феном, фиксируют форму изгиба и защищают от трения.
Пластиковые спирали или текстильные оплётки: амортизируют вибрации, предотвращают перетирание об острые кромки кузова.
Резиновые втулки в местах прохода через металл: исключают контакт жил с острыми краями отверстий.

Ключевые правила монтажа:

Фиксируйте провод через каждые 30-40 см пластиковыми хомутами или клипсами, исключая провисания.
Избегайте натяга – оставляйте запас 5-10% длины для компенсации температурного расширения/сжатия.
Не прокладывайте кабель в зонах подвижных элементов (руль, педали, сиденья) без жёсткой фиксации обоих концов.

Материал защиты	Где применять	Эффективность
Термоусадка с клеем	Точки изгиба, соединения	Высокая (жёсткая фиксация)
Пластиковая спираль	Участки вдоль дверей, под ковром	Средняя (гибкая амортизация)
Резиновые втулки	Переходы через перегородки	Критическая (защита от порезов)

После монтажа проверьте трассу: вручную подвигайте провода, имитируя вибрацию. Скрипы, трение о кузов или резкие изгибы требуют немедленного исправления. Регулярный осмотр раз в год (особенно перед зимой) поможет выявить повреждения изоляции или деформации на ранней стадии.

Герметизация точек вывода проводов в дверные проемы

Качественная герметизация мест прохода проводов через дверные проемы критически важна для защиты салона от влаги, пыли и дорожных реагентов. Неплотное прилегание проводки к резиновым гофрам или кузовным отверстиям неизбежно приводит к коррозии контактов и коротким замыканиям.

Наиболее уязвимые зоны – технологические отверстия в кузове под дверными петлями и стыки резиновых гармошек, через которые проложена проводка. Без надежной изоляции вода проникает по проводам внутрь салона, образуя лужи под ковриками, а зимой замерзающие пробки блокируют движение дверей.

Технологии герметизации

Термоусадочные трубки с клеевым слоем: Надеваются на провод перед подключением к динамику, после нагрева феном плотно обжимают кабель и формируют водонепроницаемый барьер.
Силиконовые герметики (автомобильные): Наносятся толстым слоем вокруг провода в месте входа в кузов. Обязательно используйте нейтральные составы, не разрушающие изоляцию.
Резиновые втулки-сальники: Устанавливаются в штатные отверстия кузова, обжимают провод за счет конусной формы. Требуют точного подбора по диаметру кабеля.
Двойная защита: Комбинируйте методы – например, сальник + силикон для сложных условий эксплуатации.

Пошаговая инструкция монтажа

Пропустите провод через резиновую гармошку двери и технологическое отверстие кузова.
Наденьте на кабель термоусадочную трубку длиной 5-7 см (отступив 2 см от конца).
Зафиксируйте разъем на динамике, затем сдвиньте трубку к месту ввода в кузов.
Прогрейте трубку строительным феном равномерно до полной усадки и выхода расплавленного клея по краям.
Обработайте стык автомобильным силиконом с внешней и внутренней стороны кузова.
Убедитесь, что провод свободно движется в гармошке при открывании двери без натяжения.

Распространенные ошибки

Ошибка	Последствие	Решение
Заводской пыльник не надет на провод	Вода стекает по проводу в салон	Всегда использовать штатные резиновые гофры
Избыток герметика в подвижных узлах	Трещины при вибрации, обрыв провода	Наносить силикон тонким слоем только на статичные части
Прямой контакт провода с металлом	Перетирание изоляции, КЗ	Защита кромок отверстий пластиковыми втулками

После монтажа обязательно проведите тест на герметичность: полейте места ввода проводов водой из бутылки, затем проверьте салон на предмет протечек. Особое внимание уделите нижней части дверного проема – именно здесь скапливается вода при дожде.

Монтаж кроссоверов: совмещение с проводкой колонок

Кроссоверы требуют надежной фиксации в защищенном месте салона или двери. Избегайте зон прямого контакта с водой, вибрирующими элементами кузова и подвижными частями механизмов (стеклоподъемники, замки). Оптимально крепить их двухсторонним скотчем на пластиковые панели внутри дверных карт или в нишах под обшивкой, обеспечивая свободную циркуляцию воздуха вокруг корпуса для предотвращения перегрева.

Располагайте устройство максимально близко к акустической группе (твитеру и мидбасу), минимизируя длину высокочастотного тракта. Это снизит потери сигнала и риск наводок. Убедитесь, что провода не натянуты и не перегибаются под острым углом при открывании дверей или перемещении сидений – оставьте запас 10-15 см для компенсации возможных смещений.

Последовательность подключения проводов

Входные клеммы (IN): Соедините с кабелем от усилителя или магнитолы, соблюдая полярность (плюс/минус). Используйте обжимные кольцевые клеммы или пайку, изолируя соединения термоусадкой.
Выход на мидбас (WOOFER/MID): Подключите акустическим кабелем соответствующего сечения к низкочастотному динамику. Маркируйте провода (+/-) на обоих концах.
Выход на твитер (TWEETER): Проложите отдельный провод к высокочастотнику, избегая параллельной укладки с силовыми кабелями бортовой сети. Для защиты от КЗ используйте встроенный предохранитель кроссовера (если предусмотрен).

Ключевые правила совмещения с проводкой:

Разделяйте трассы входного (от усилителя) и выходных (к динамикам) кабелей – это уменьшает интерференцию.
Фиксируйте провода пластиковыми хомутами через каждые 20-30 см, исключая дребезжание об обшивку.
При прокладке через металлические переходы (дверные гофры) применяйте текстильную изоленту или защитные гильзы для предотвращения перетирания оплетки.

Ошибка монтажа	Последствие	Решение
Перепутаны +/- на твитере	Фазировка, потеря баса	Проверить полярность тестером
Кроссовер закреплен на металле	Вибрации, шумы	Добавить демпфирующую прокладку
Соединение "скруткой" без изоляции	Короткое замыкание	Применить клеммы/термоусадку

После монтажа проверьте работу всех полос частот на средней громкости. Отсутствие звука в твитере или мидбасе обычно указывает на ошибку в подключении выходных каналов кроссовера либо обрыв провода. Используйте мультиметр в режиме прозвонки для диагностики целостности цепи от клемм динамиков до соответствующих выходов на корпусе фильтра.

Дополнительная шумоизоляция дверей после прокладки кабелей

После монтажа акустических проводов в дверях остаются открытые металлические поверхности, усиливающие резонанс и внешние шумы. Установка шумоизоляции на этом этапе критически важна: она превращает дверь в акустический экран, предотвращая искажение звука динамиками и повышая общий комфорт.

Качественная вибро- и шумоизоляция создаёт оптимальную среду для работы аудиосистемы, устраняя дребезжание обшивки и паразитные вибрации. Это напрямую влияет на чистоту басов и детализацию высоких частот, раскрывая потенциал установленной акустики.

Ключевые зоны покрытия	Минимальный % площади	Эффект
Внешняя дверная панель	60-70%	Подавление резонанса металла
Внутренние полости у динамиков	90-100%	Устранение акустических коротких замыканий
Монтажные проёмы под проводку	100%	Защита от проникновения влаги и сквозняков

Финальная проверка работы всех динамиков после установки

Перед завершением работ убедитесь, что магнитола выключена, а все соединения проводов надёжно зафиксированы термоусадкой или изолентой. Проверьте отсутствие оголённых контактов и случайных замыканий на массу кузова.

Только после физического осмотра приступайте к тестированию звука. Начинайте с минимальной громкости на магнитоле, чтобы избежать повреждения динамиков при возможных ошибках монтажа.

Пошаговая процедура проверки

Поочерёдное включение каналов: через настройки магнитолы активируйте каждый динамик отдельно (передний левый/правый, задний левый/правый, сабвуфер).
Тестовые сигналы: используйте специальные аудиодорожки или ручное перемещение баланса/фейдера для проверки:
- Чистота звука без хрипов и дребезжания
- Совпадение расположения динамиков с настройками баланса
- Отсутствие посторонних шумов (треск, гул)
Проверка полярности: включите монофонический сигнал на всех динамиках одновременно – звуковая картина должна быть целостной без "провалов".

Проблема	Возможная причина
Динамик не работает	Обрыв провода, ошибка подключения к магнитоле
Искажённый звук	Замыкание проводов, повреждение диффузора
Фоновый шум	Перебитый кабель рядом с силовыми проводами

При обнаружении неисправностей обязательно отключите питание магнитолы перед повторной разборкой панелей. Убедитесь в правильности подключения акустических проводов к клеммам динамиков (+/- не должны быть перепутаны).

Список источников

Форум "CarAudioForum.ru": разделы по выбору проводов и установке акустики
Официальные сайты производителей проводов: Stinger, Knukonceptz, Kicker
Порталы "Автозвук.рф" и "5koleso.ru": руководства для новичков
YouTube-каналы экспертов: CarAudioFabrication, Soundman
Технические мануалы производителей магнитол (Pioneer, Alpine)
Книга "Автомобильная акустика: полное руководство" (изд. "За рулём")
