Как подобрать вентилятор охлаждения двигателя

Статья обновлена: 18.08.2025

Эффективное охлаждение двигателя критически важно для его долговечности и производительности.

Неправильно подобранный вентилятор может вызвать перегрев мотора или избыточное энергопотребление.

В статье рассмотрены ключевые параметры выбора: тип привода, размер лопастей, материал изготовления и уровень шума.

Узнайте, как найти баланс между мощностью охлаждения и экономичностью для вашего автомобиля.

Механические вентиляторы с вязкостной муфтой: принцип работы

Вязкостная муфта (вискомуфта) – ключевой элемент системы, обеспечивающий автоматическую регулировку скорости вращения вентилятора в зависимости от температуры двигателя. Она устанавливается на вал привода и соединяет крыльчатку вентилятора с приводным шкивом от коленвала через ременную передачу. Основная задача – изменять силу сцепления между приводным диском и корпусом муфты, к которому крепится вентилятор.

Рабочим телом муфты является силиконовая жидкость с высокой вязкостно-температурной зависимостью. Эта жидкость заключена внутри герметичного корпуса, разделенного на две камеры: резервную (периферийную) и рабочую (между дисками). Биметаллическая пластина на передней части корпуса реагирует на изменение температуры воздушного потока, проходящего через радиатор.

Принцип действия

При холодном двигателе биметаллическая пластина открывает перепускной клапан. Силиконовая жидкость остается в резервной камере, сцепление между дисками и корпусом минимально. Вентилятор вращается с малой скоростью (≈20-30% от скорости шкива), снижая шум и нагрузку на двигатель.

При нагреве двигателя воздух, проходящий через радиатор, воздействует на биметаллическую пластину. Пластина изгибается и закрывает перепускной клапан через рычажный механизм. Это открывает канал между камерами.

Перекачивание жидкости: Вращающийся приводной диск действует как насос, перемещая силикон из резервной камеры в рабочую зону между дисками.
Создание сцепления: Вязкая жидкость, попадая в зазор между дисками и корпусом муфты, создает трение и "сцепляет" приводной диск с корпусом вентилятора.
Передача крутящего момента: Через слой жидкости вращение передается на корпус муфты и крыльчатку вентилятора. Скорость вращения вентилятора резко возрастает (до 70-90% от скорости шкива), обеспечивая интенсивное охлаждение.

При снижении температуры биметаллическая пластина открывает клапан. Центробежная сила возвращает жидкость в резервную камеру, сцепление ослабевает, и скорость вентилятора падает. Регулировка происходит плавно и непрерывно в зависимости от теплового режима двигателя.

Состояние двигателя	Положение клапана	Расположение жидкости	Скорость вентилятора
Холодный	Открыт	Резервная камера	Минимальная (холостой ход)
Горячий	Закрыт	Рабочая зона	Максимальная (полное сцепление)
Промежуточный нагрев	Частично открыт	Частично в рабочей зоне	Пропорциональная температуре

Важное преимущество – независимость от электрической системы автомобиля. Муфта использует механическую энергию коленвала и физические свойства жидкости, обеспечивая надежность. Основной ресурс ограничен старением силикона и износом подшипников муфты.

Электрические вентиляторы: конструктивные особенности

Конструкция электрического вентилятора включает электродвигатель постоянного тока, на вал которого напрямую крепится крыльчатка с лопастями специфической формы. Электромотор запитан от бортовой сети автомобиля и управляется электронным блоком через температурный датчик, установленный в системе охлаждения. Корпус агрегата, обычно пластиковый, обеспечивает направленный воздушный поток и крепление к радиатору.

Ключевым элементом является крыльчатка: лопасти могут иметь аэродинамический профиль (изогнутые или S-образные) для снижения шума и увеличения производительности, либо быть прямыми (типа "спицы") для удешевления. Количество лопастей варьируется от 4 до 12, влияя на равномерность потока и КПД. В безрамных моделях лопасти интегрированы в ступицу, образуя единый узел с ротором двигателя.

Классификация по конструкции крыльчатки

Осевые (аксиальные): Стандартная конструкция с лопастями, параллельными оси вращения. Просты, дешевы, но менее эффективны при высоком сопротивлении потока.
Тангенциальные (радиальные): Цилиндрическая крыльчатка с загнутыми вперед лопастями. Создают равномерный поток под высоким давлением, компактны по глубине, но дороже в производстве.

Типы двигателей:

Тип	Особенности	Преимущества
Щеточный	Коллекторно-щеточный узел	Низкая стоимость, простота замены щеток
Бесколлекторный (BLDC)	Электронное управление, отсутствие щеток	Высокий КПД, долгий срок службы, пониженное энергопотребление

Дополнительные элементы: Вентиляторы могут комплектоваться защитной решеткой, шумопоглощающими вставками или кожухом-диффузором для фокусировки воздушного потока. В мощных моделях применяются термостойкие подшипники (шариковые или втулки спеченные) и влагозащищенные разъемы.

Сравнение КПД механических и электрических моделей

Механические вентиляторы напрямую соединены с коленчатым валом двигателя через ременную передачу, что приводит к постоянному потреблению мощности независимо от температуры. Значительная часть энергии теряется в приводном механизме (до 15-20% мощности двигателя), особенно на высоких оборотах, снижая общий КПД системы. Работа без регулировки скорости вынуждает двигатель расходовать топливо на ненужное охлаждение при низких температурах.

Электрические модели оснащены собственным двигателем, управляемым термодатчиком, что обеспечивает включение только при достижении пороговой температуры. Отсутствие механической связи с коленвалом устраняет паразитные потери в приводе, а адаптивная регулировка скорости вращения минимизирует энергопотребление. КПД таких систем выше за счет целевого использования энергии и снижения нагрузки на двигатель.

Критерий	Механический вентилятор	Электрический вентилятор
Источник энергии	Механическая мощность двигателя (отнимает до 8-15 л.с.)	Электричество от генератора (потребляет 0.2-0.8 кВт)
Потери в приводе	Высокие (трение в ремнях, подшипниках)	Минимальные (только в электромоторе)
Регулировка производительности	Линейная зависимость от оборотов ДВС	ШИМ-управление по температуре ОЖ
Эффективный КПД	40-60% (средний)	70-85% (высокий)
Влияние на расход топлива	+5-10% на высоких оборотах	+1-3% (только в режиме работы)

Расчет необходимой производительности воздушного потока

Основная задача расчета – определить минимальный объем воздуха, который вентилятор должен перемещать через радиатор для эффективного отвода тепла, выделяемого двигателем при работе. Недостаточный воздушный поток приведет к перегреву силового агрегата, а избыточный – к неоправданному расходу энергии и повышенному шуму.

Ключевым исходным параметром является количество тепла (Q), которое необходимо рассеять. Эта величина напрямую зависит от мощности двигателя и его КПД. Тепловыделение рассчитывается по формуле: Q = P * (1 - η) / η, где P – мощность двигателя (Вт), η – его КПД (в долях единицы). Значение Q обычно составляет 25-40% от мощности двигателя.

Формула расчета производительности

Необходимая производительность вентилятора (V, в м³/ч) определяется по формуле:

V = (Q * 3600) / (ρ * c * ΔT)

где:

Q – тепловая мощность, подлежащая отводу (Вт)
ρ – плотность воздуха (≈1.2 кг/м³ при 20°C)
c – удельная теплоемкость воздуха (≈1005 Дж/(кг·°C))
ΔT – допустимый перепад температур воздуха на входе и выходе радиатора (°C). Обычно принимается в пределах 10-15°C.

Для упрощения расчетов можно использовать практическое соотношение: на 1 кВт рассеиваемой тепловой мощности требуется примерно 100-150 м³/ч воздушного потока. Точное значение зависит от допустимого ΔT и условий эксплуатации.

Корректирующие факторы

Полученное значение V является теоретическим минимумом. На практике необходимо ввести поправки:

Аэродинамическое сопротивление системы: Чем плотнее расположение трубок радиатора и чем сложнее путь воздуха (наличие защитных сеток, кожухов), тем больше потерь. Требуемая производительность увеличивается.
Температура набегающего воздуха: При работе в жарком климате или в моторном отсеке с плохой вентиляцией плотность воздуха (ρ) падает, а его охлаждающая способность снижается. Требуется запас производительности 15-25%.
Высота над уровнем моря: На больших высотах плотность воздуха ниже. Необходим дополнительный запас.
Загрязнение радиатора: Пыль, насекомые, пух снижают эффективность теплообмена. Рекомендуется запас 10-15%.

Фактор влияния	Рекомендуемый запас производительности (%)
Высокое сопротивление системы	20-40
Работа при +40°C и выше	15-25
Эксплуатация на высоте >1000м	10-15
Риск загрязнения радиатора	10-15

Окончательный выбор вентилятора производится по максимальному расходу воздуха (указанному в технических характеристиках) с учетом всех поправочных коэффициентов. Характеристика "производительность vs. статическое давление" вентилятора должна соответствовать аэродинамической кривой сопротивления вашей системы охлаждения.

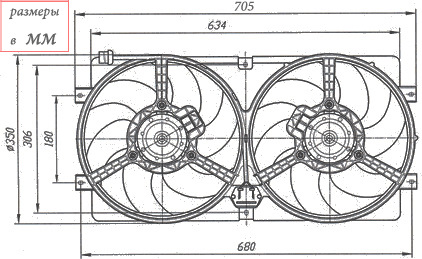

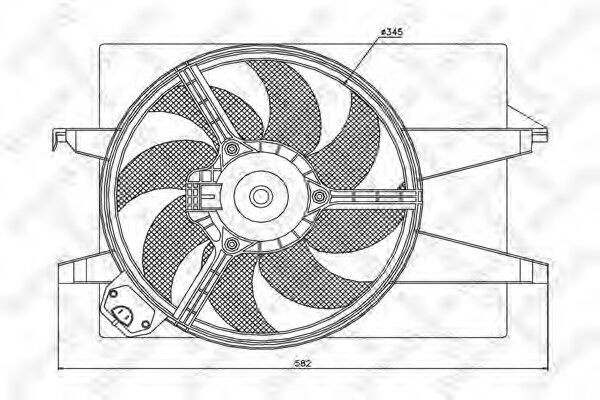

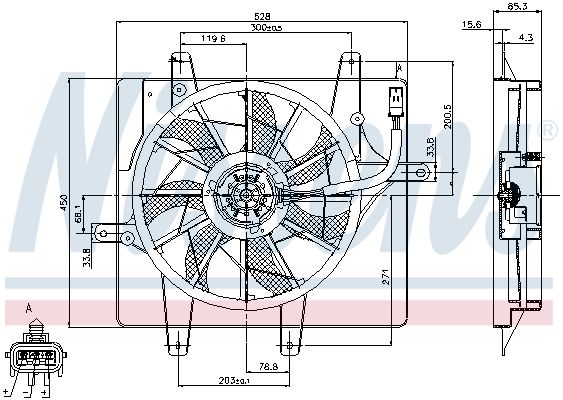

Параметры совместимости: размеры вашей модели авто

Габариты вентилятора критичны для корректной установки в моторный отсек. Несоответствие даже на 1-2 см может привести к невозможности монтажа, повреждению радиатора или соседних компонентов. Замерьте посадочное пространство по ширине, высоте и глубине, учитывая зазоры для вибрации и воздушного потока.

Точные параметры указываются в технической документации автомобиля или определяются по VIN-коду. При замене старого вентилятора снимите его и измерьте корпус, диаметр крыльчатки и крепежные отверстия. Учитывайте не только сам корпус, но и выступы клемм, патрубков или датчиков.

Ключевые размерные параметры

Диаметр крыльчатки – определяет площадь охлаждения радиатора
Высота ступицы – влияет на зазор до радиаторных трубок
Расположение крепежных лап – должно совпадать с точками фиксации на авто
Проекция клеммной коробки – исключает контакт с элементами кузова

Параметр	Как проверить	Риски несовпадения
Наружный диаметр кожуха	Сравнить с посадочным местом радиатора	Деформация сот радиатора
Глубина установки	Замерить расстояние до шкива ГУР/кондиционера	Перетирание проводки, контакт с ремнями
Угол подключения патрубков	Сверить с заводской схемой охлаждения	Перегибы шлангов, утечки антифриза

Важно: Для автомобилей с кондиционером требуются усиленные кронштейны – их крепежные точки часто отличаются от базовых версий. При установке двух вентиляторов вместо одного проверяйте суммарную ширину блоков и расположение управляющих разъемов.

Количество лопастей и угол атаки: влияние на эффективность

Количество лопастей напрямую определяет производительность вентилятора. Увеличение их числа усиливает статическое давление воздушного потока и объем прокачиваемого воздуха за счет большей площади контакта. Однако это приводит к росту аэродинамического сопротивления, повышению энергопотребления и уровня шума. Модели с меньшим количеством лопастей создают меньше турбулентности и вибраций, но требуют более высоких оборотов для достижения аналогичной эффективности охлаждения.

Угол атаки (наклон лопастей относительно плоскости вращения) регулирует баланс между мощностью потока и нагрузкой на двигатель. Более агрессивный угол увеличивает интенсивность забора воздуха, что критично при высоких тепловых нагрузках. Слишком крутой угол вызывает избыточное сопротивление, перегрев электродвигателя вентилятора и кавитационный шум. Оптимальный угол обеспечивает достаточный напор при минимальных потерях КПД, особенно в низкооборотных режимах.

Ключевые взаимосвязи

4-6 лопастей: Стандарт для большинства автомобилей. Оптимальное сочетание эффективности и шумности.
7+ лопастей: Применяются в мощных дизельных двигателях. Дают высокий статический напор ценой вибрации.
Угол 25-35°: Универсальные значения для гражданских авто. Гарантируют стабильный поток без перегрузки привода.
Угол >40°: Спецтехника и гоночные авто. Максимальная прокачка при резком росте энергозатрат.

Параметр	Увеличение числа лопастей	Увеличение угла атаки
Воздушный поток	+	+++
Статическое давление	++	++
Потребляемая мощность	+	+++
Уровень шума	++	+++
Вибрации	++	+

Выбор требует компромисса: для тяжелых условий и низких оборотов предпочтительнее многолопастные конструкции с умеренным углом. В высокооборотных системах эффективнее меньшее число лопастей с увеличенным углом атаки. Критично учитывать ограничения штатного привода – избыточная нагрузка вызовет преждевременный износ подшипников или пробой обмотки.

Шумовые характеристики различных типов вентиляторов

Уровень шума вентилятора охлаждения двигателя напрямую влияет на комфорт эксплуатации техники и определяется конструктивными особенностями, скоростью вращения и качеством сборки. Основными источниками акустического воздействия являются аэродинамические потоки, вибрация лопастей и работа подшипников.

Различают три ключевых фактора шумогенерации: турбулентность воздушного потока на кромках лопастей, резонансные явления при совпадении частоты вращения с естественной частотой деталей системы, а также механический гул изношенных или низкокачественных подшипников. Контроль этих параметров критичен для снижения шумового фона.

Сравнительный анализ шумовых профилей

Типы вентиляторов демонстрируют существенные отличия по уровню звукового давления:

Пластиковые вентиляторы: Низкочастотный гул (40-55 дБ) благодаря гибкости материала, гасящего вибрации. Шум возрастает при деформации лопастей или перекосе оси.
Металлические (стальные/алюминиевые): Резкий высокочастотный свист (50-65 дБ) из-за жесткости конструкции. Требуют идеальной балансировки – даже минимальный дисбаланс вызывает громкую вибрацию.
Комбинированные (металлическая ступица + пластиковые лопасти): Среднечастотное гудение (45-58 дБ). Сочетают стабильность металла с демпфирующими свойствами пластика, но чувствительны к качеству соединения компонентов.

Тип вентилятора	Уровень шума (дБ)	Характер звука
Пластиковый	40-55	Низкочастотный гул
Металлический	50-65	Высокочастотный свист
Комбинированный	45-58	Среднечастотное гудение

Для минимизации шума выбирайте модели с асимметричным шагом лопастей (разбивают акустические волны) и подшипниками качения (Hypro, Ceramic). Избегайте дешевых втулочных подшипников – их износ провоцирует нарастающий грохот. При модернизации системы проверяйте совместимость мощности вентилятора с возможностями генератора – работа на пределе вызывает вой электромотора.

Материал изготовления: пластик vs металлические крыльчатки

Выбор материала крыльчатки напрямую влияет на производительность, долговечность и акустический комфорт системы охлаждения. Пластиковые и металлические решения имеют принципиальные отличия в эксплуатационных характеристиках, требующие внимательного анализа перед покупкой.

Ключевые различия проявляются в весе конструкции, устойчивости к механическим нагрузкам, стоимости производства и уровне шума. Каждый материал демонстрирует преимущества в специфических условиях эксплуатации двигателя.

Сравнительный анализ характеристик

Критерий	Пластик	Металл (алюминий/сталь)
Вес	На 40-60% легче металла	Значительная масса усиливает нагрузку на подшипники
Шумность	Гасит вибрации, тихая работа	Резонанс на высоких оборотах, повышенный гул
Прочность	Риск деформации при перегреве >110°C	Абсолютная термостабильность, устойчивость к ударам
Коррозия	Инертен к химическим воздействиям	Требует защитного покрытия (особенно сталь)
Аэродинамика	Сложные формы лопастей для высокого КПД	Ограничения в геометрии потока
Стоимость	Дешевле в производстве	Цена выше на 25-70%

Рекомендации по выбору:

Пластик – оптимален для стандартных дорожных авто: снижает шум, экономичен, подходит для умеренных нагрузок.
Металл – обязателен для:
1. Спортивных/тюнингованных двигателей с экстремальным тепловыделением
2. Коммерческого транспорта и спецтехники
3. Эксплуатации в условиях риска механических повреждений

При прочих равных условиях современные композитные пластики (с армирующими добавками) обеспечивают лучший баланс для большинства серийных автомобилей, тогда как металл остается специализированным решением для тяжелых режимов работы.

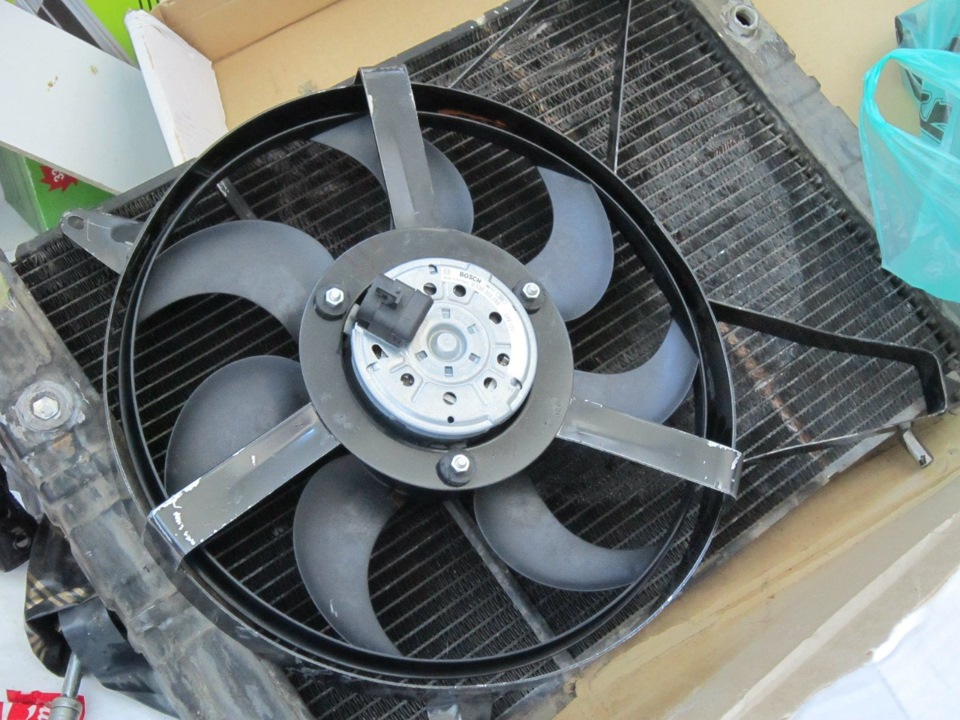

Способы крепления вентилятора: проверка совместимости

Конструкция крепления напрямую влияет на надежность работы и сложность монтажа. Основные методы фиксации включают болтовое соединение через фланец, установку на шпильки радиатора или использование клипс-защелок на корпусе вентиляторной сборки.

Ошибки при подборе крепежа приводят к вибрациям, повреждению радиатора и преждевременному выходу вентилятора из строя. Обязательно сверьте геометрию посадочных отверстий и тип резьбы с технической документацией на автомобиль.

Критерии совместимости креплений

Расположение монтажных отверстий: Измерьте расстояние между центрами крепежных точек и сравните с отверстиями на новом вентиляторе
Тип крепежных элементов: Определите, требуются ли болты (обычно М6 или М8), гайки для шпилек или пластиковые клипсы
Вылет вентилятора: Убедитесь, что глубина корпуса не мешает приводным ремням или шлангам

Тип крепления	Особенности проверки	Риски при несовпадении
Фланцевое (болтовое)	Совпадение диаметра отверстий и шага резьбы	Перекос корпуса, срыв резьбы
Шпильки радиатора	Проверка глубины посадочных втулок на вентиляторе	Лопнувшие патрубки радиатора
Защелки (клипсы)	Соответствие формы фиксаторов и пазов на радиаторе	Вибрация, самопроизвольное отсоединение

Снимите старый вентилятор, сохранив крепежные элементы для сравнения
Приложите новый вентилятор к радиатору без фиксации, оцените зазоры
Проверьте свободный ход крепежа: болты/гайки должны затягиваться без перекоса
Убедитесь в отсутствии контакта лопастей с кожухами после установки

Термовыключатель для электрических моделей: критерии выбора

Термовыключатель – критически важный элемент защиты электродвигателя вентилятора от перегрева. Он автоматически разрывает цепь питания при превышении заданной температуры, предотвращая повреждение обмоток и изоляции. Отказ этого компонента ведет к дорогостоящему ремонту или полной замене двигателя.

Эффективность термовыключателя напрямую влияет на ресурс системы охлаждения. Неправильный подбор параметров может вызвать ложные срабатывания (прекращение работы вентилятора без реальной перегрузки) или, наоборот, запоздалое отключение при аварийном нагреве. Оба сценария недопустимы для стабильной работы двигателя.

Ключевые параметры выбора

При подборе термовыключателя учитывайте следующие технические характеристики:

Температура срабатывания: Должна быть на 10-15°С ниже максимально допустимой температуры обмоток двигателя (указана в техпаспорте). Типичные диапазоны: 70-90°С для стандартных моделей, 100-130°С – для высокотемпературных.
Тип контактов:
- Нормально замкнутые (NC) – размыкают цепь при нагреве (основной вариант для защиты двигателя).
- Нормально разомкнутые (NO) – замыкают цепь при нагреве (используются реже, например, для активации сигнализации).
Ток коммутации: Максимальный ток нагрузки, который выключатель способен надежно разрывать без залипания контактов. Должен превышать рабочий ток двигателя минимум на 20%.

Конструктивное исполнение определяет надежность монтажа и теплопередачу:

Корпусной – герметичный металлический/пластиковый корпус (IP54 и выше). Устойчив к влаге и вибрации. Крепится болтами к корпусу двигателя или радиатору.
Капсульный – миниатюрный элемент в керамической оболочке. Устанавливается непосредственно на обмотку или в термокарман. Требует точного теплового контакта.

Характеристика	Важность	Рекомендации
Время срабатывания	Высокая	Выбирайте биметаллические (быстрые) для точной защиты, а не температурные предохранители с задержкой
Герметичность	Средняя/Высокая	IP67 для агрессивных сред (автотранспорт, промзоны), IP20 – для чистых помещений
Ресурс циклов	Средняя	≥10 000 циклов для частых пусков/остановок двигателя

Электрическая совместимость обязательна: рабочее напряжение термовыключателя должно соответствовать напряжению цепи управления двигателем (12В, 24В, 220В AC/DC). Использование низковольтного выключателя в сети 220В приведет к его разрушению.

Анализ потребления тока: возможности электропроводки авто

Номинальный ток вентилятора – ключевой параметр при выборе. Превышение возможностей штатной проводки чревато перегревом проводов, оплавлением изоляции и риском возгорания. Точные данные о потребляемом токе указываются в технических характеристиках вентилятора (в Амперах) и обязательны для проверки перед установкой.

Сопоставьте потребление нового вентилятора с запасом прочности существующей электропроводки автомобиля. Штатные цепи охлаждения рассчитаны на определенную нагрузку. Установка более мощного вентилятора без модернизации проводки – прямая угроза безопасности и исправности электросистемы.

Факторы для оценки и необходимые действия

Точное измерение тока: Используйте мультиметр для замера реального потребления тока штатного вентилятора на максимальных оборотах (при прогретом двигателе и включенном кондиционере, если он влияет).
Проверка сечения проводов: Сравните ток нового вентилятора с допустимой нагрузкой на сечение проводов в цепи охлаждения. Для справки:

Сечение провода (мм²) Примерный макс. ток (А)

1.0 ~11-14

1.5 ~14-18

2.0 ~18-23

2.5 ~23-28
Оценка состояния проводки: Осмотрите разъемы, реле и провода на предмет окисления, оплавления или хрупкости – старые контакты увеличивают сопротивление и риск перегрева.
Мощность реле: Убедитесь, что реле цепи вентилятора рассчитано на ток, превышающий потребление нового вентилятора (минимум на 20-30%).
Необходимость апгрейда: Если ток нового вентилятора превышает возможности цепи:
1. Проложите отдельный силовой кабель прямо от аккумулятора через предохранитель.
2. Используйте реле, управляемое штатной цепью, но коммутирующее больший ток по новому кабелю.
3. Примените провода с увеличенным сечением (обычно 2.5 мм² или более для мощных вентиляторов).
4. Замените штатные разъемы на более мощные клеммы с надежным контактом.

Двухскоростные системы: когда нужна регулировка мощности

Двухскоростные вентиляторы оснащаются электродвигателями с двумя фиксированными режимами работы – минимальным и максимальным. Переключение между скоростями обычно осуществляется через термореле или электронный блок управления, реагирующий на температуру охлаждающей жидкости. Такая конструкция сложнее односкоростных аналогов, но обеспечивает гибкость управления тепловым режимом двигателя без применения дорогостоящих частотных преобразователей.

Ключевое преимущество двухступенчатого охлаждения – адаптация мощности обдува к реальной нагрузке. На низких оборотах вентилятор поддерживает температуру в оптимальном диапазоне при умеренной работе двигателя (городской трафик, движение накатом), что снижает шум и паразитное энергопотребление. Максимальная скорость активируется автоматически при критическом нагреве – например, при буксировке прицепа, движении в горной местности или длительном простое с работающим мотором в жару.

Критические ситуации для выбора двухскоростной системы

Регулировка мощности становится необходимостью в случаях:

Эксплуатация в регионах с резкими перепадами температур – система оперативно реагирует на внезапные изменения тепловой нагрузки.
Частая работа ДВС в переходных режимах (разгоны/торможения, "старт-стоп" в пробках), где односкоростной вентилятор вызывает переохлаждение.
Использование двигателя с турбонаддувом – турбины требуют интенсивного охлаждения после остановки мотора.

Параметр	Односкоростной вентилятор	Двухскоростной вентилятор
Реакция на частичную нагрузку	Риск переохлаждения	Точное поддержание температуры
Энергопотребление	Постоянно высокое	Снижено на 40-60% на 1-й скорости
Уровень шума	Стабильно высокий	До 2 раз тише на низких оборотах

Важно: двухскоростные системы требуют исправной работы датчиков температуры и реле. При их отказе вентилятор либо блокируется на низких оборотах (риск перегрева), либо постоянно работает на максимуме (повышенный износ, перерасчет топлива). Для тяжелой техники и коммерческого транспорта предпочтительны модели с дублированными сенсорами.

Пульсация воздуха: как избежать резонансных вибраций

Пульсация воздушного потока от вентилятора возникает из-за периодического взаимодействия лопастей с элементами конструкции (радиатором, защитной решеткой). Это создает зоны переменного давления, генерирующие низкочастотные акустические колебания. При совпадении частоты пульсаций с резонансной частотой компонентов двигателя или кузова вибрации усиливаются, вызывая дребезжание и повышенный шум.

Резонанс не только снижает комфорт, но и ускоряет износ деталей (креплений, патрубков, радиатора). Для подавления вибраций критично минимизировать совпадение рабочих частот вентилятора с естественными частотами вибрирующих элементов системы охлаждения.

Методы снижения пульсации и резонанса

При выборе вентилятора учитывайте следующие решения:

Асимметричное расположение лопастей: Смещение углов или разная длина лопастей нарушают периодичность импульсов, "размывая" пиковые частоты.
Оптимизация зазоров: Увеличение расстояния между вентилятором и радиатором/корпусом до 15-25% от диаметра крыльчатки снижает турбулентность.
Количество лопастей: Нечетное число (7, 9, 11) уменьшает амплитуду пульсаций по сравнению с четным.

Дополнительные инженерные меры:

Демпфирующие прокладки между креплениями вентилятора и рамой для гашения высокочастотных колебаний.
Применение вентиляторов с изменяемым шагом лопастей – перераспределение нагрузки снижает монотонность импульсов.
Установка виброгасящих кожухов из композитных материалов вокруг зоны всасывания.

Параметр	Проблемный вариант	Оптимальное решение
Частота пульсаций	Совпадает с резонансом радиатора	Сдвиг на 20-30% от критических значений
Форма лопастей	Прямые, одинакового размера	S-образный профиль, переменный угол атаки
Скорость вращения	Фиксированная на максимуме	Плавное регулирование (ШИМ)

Тестирование прототипа на вибростенде с имитацией рабочих режимов двигателя обязательно: оно выявляет скрытые резонансные точки, не обнаруживаемые при статическом расчете. Коррекция формы лопаток или добавление балансировочных грузов после испытаний повышает эффективность на 40-60%.

Защитная решетка вентилятора: конструктивная необходимость

Защитная решетка вентилятора охлаждения двигателя – это не просто декоративный элемент, а критически важный компонент системы. Ее основное назначение – предотвращение прямого физического контакта посторонних предметов (камней, веток, инструментов, тряпок, конечностей персонала) с вращающимися лопастями вентилятора. Такое воздействие способно привести к мгновенному разрушению пластикового или металлического вентилятора, повреждению радиатора, водяного насоса или даже травмированию людей.

Отсутствие или неправильный подбор решетки значительно повышает риск дорогостоящего ремонта и внезапного выхода двигателя из строя из-за перегрева. Решетка выступает физическим барьером, обеспечивая безопасность эксплуатации и целостность самого вентилятора и окружающих узлов под капотом.

Ключевые аспекты выбора и эксплуатации защитной решетки

При выборе решетки вентилятора необходимо учитывать несколько конструктивных и эксплуатационных факторов:

Прочность и материал: Решетка должна выдерживать ударные нагрузки. Чаще всего используется сталь (оцинкованная или с порошковым покрытием для защиты от коррозии) или прочные термостойкие полимеры (нейлон, стеклопластик).
Конструкция ячеек:
- Размер и форма ячеек: Должны эффективно задерживать опасные предметы, но при этом максимально минимизировать сопротивление воздушному потоку. Слишком мелкие ячейки могут ухудшить охлаждение.
- Расположение элементов: Конструкция (кольцевая, крестообразная, сетчатая) должна обеспечивать равномерное распределение воздушных масс.
Точность установки и крепления: Решетка должна надежно фиксироваться без вибраций, которые могут вызвать усталостное разрушение. Зазор между лопастями вентилятора и решеткой должен строго соответствовать требованиям производителя (обычно 10-25 мм). Слишком маленький зазор может привести к трению и поломке.
Совместимость: Решетка должна быть точно адаптирована под конкретную модель вентилятора и посадочное место на двигателе или радиаторе. Использование универсальных решеток требует особой тщательности при монтаже.

Сравнение материалов решеток:

Материал	Преимущества	Недостатки
Сталь	Высокая прочность и ударная вязкость, долговечность, ремонтопригодность	Больший вес, подверженность коррозии без защитного покрытия, потенциально выше стоимость
Термостойкий пластик (полимер)	Малый вес, коррозионная стойкость, хорошее соотношение прочности и гибкости, часто дешевле	Может быть менее устойчив к сильным ударным нагрузкам и экстремальным температурам, возможна хрупкость на морозе

Регулярный осмотр состояния защитной решетки (отсутствие трещин, деформаций, надежность креплений) должен быть частью планового технического обслуживания. Поврежденную или погнутую решетку необходимо незамедлительно заменять, чтобы она не утратила свои защитные функции и не стала сама источником опасности.

Интеграция вентилятора с системой кондиционирования

При выборе вентилятора охлаждения двигателя критично оценить его совместимость с системой кондиционирования. Современные автомобили используют общий блок управления для синхронизации работы обоих узлов, что предотвращает перегрузку генератора и оптимизирует энергопотребление. Игнорирование этого аспекта приводит к конфликтам в работе электронных систем и снижению эффективности климат-контроля.

Ключевым параметром является алгоритм включения вентилятора при активации кондиционера. Оптимальные модели обеспечивают:

Приоритетное охлаждение конденсатора – вентилятор запускается немедленно для предотвращения избыточного давления в хладагенте
Каскадное управление оборотами – плавное наращивание скорости при одновременной работе кондиционера и прогреве двигателя
Обратную связь с датчиками – автоматическое усиление обдува при росте температуры на выходе испарителя

Параметр интеграции	Некорректная реализация	Оптимальное решение
Управление скоростью	Постоянная работа на максимуме	Многоступенчатое регулирование по данным ЭБУ
Реакция на включение кондиционера	Задержка >3 секунд	Мгновенный старт (≤0.5 сек)
Энергопотребление	Скачки напряжения при запуске	Плавный разгон с контролем нагрузки

При замене вентилятора обязательна проверка совместимости разъемов и протоколов обмена данными с блоком управления кондиционером. Несоответствие может вызвать ложные ошибки в системе самодиагностики и принудительное отключение компрессора. Для турбированных двигателей критично наличие отдельного режима охлаждения интеркулера при работе климат-контроля.

Признаки неисправности: поиск причин перегрева мотора

Перегрев двигателя проявляется явными симптомами: стрелка температуры на приборной панели уходит в красную зону, из-под капота появляется густой пар, срабатывает сигнальная лампа перегрева. Мотор может потерять мощность, детонировать или глохнуть. Игнорирование этих признаков ведет к деформации ГБЦ, прогарам прокладки или заклиниванию поршней.

Основные причины перегрева связаны с отводом тепла. Неисправность вентилятора охлаждения – лишь один из факторов. Важно комплексно проверить уровень и состояние антифриза, работу термостата, герметичность радиатора и патрубков, целостность помпы и отсутствие воздушных пробок в системе.

Ключевые неисправности вентилятора и их диагностика

При подозрении на поломку вентилятора двигателя проверьте следующие узлы:

Электропроводка – окисление контактов, обрыв проводов, коррозия реле.
Датчик температуры – некорректное срабатывание при достижении порога включения (85-105°C).
Электродвигатель вентилятора – заклинивание подшипников, износ щеток, межвитковое замыкание.
Предохранитель – перегорание из-за перегрузки цепи.

Для тестирования выполните действия:

Запустите двигатель и доведите до рабочей температуры.
Принудительно подключите вентилятор к АКБ – если вращается, проблема в цепи управления.
Прозвоните мультиметром датчик температуры (сопротивление должно падать при нагреве).
Проверьте напряжение на разъеме вентилятора при включенном зажигании.

Симптом	Вероятная причина	Способ проверки
Вентилятор не включается	Обрыв питания, сгорел предохранитель	Тест мультиметром на контактах реле
Работает непрерывно	Залипание реле, неисправность датчика	Отключение датчика при работающем моторе
Вращается рывками	Износ щеток электродвигателя	Подача напряжения 12V напрямую на мотор

Важно! При замене вентилятора учитывайте тип управления (электромеханическая муфта, гидромуфта или электрический привод) и совместимость по посадочным размерам. Несоответствие мощности или направления потока воздуха усугубит проблему.

Тестирование работоспособности перед установкой

Перед монтажом нового вентилятора обязательно выполните базовую проверку его функциональности. Это исключит установку дефектного компонента и последующую разборку системы при обнаружении неисправностей.

Подготовьте источник питания с напряжением, соответствующим характеристикам вентилятора (12V для легковых авто). Убедитесь в наличии свободного пространства для безопасного вращения лопастей во время тестового запуска.

Этапы тестирования

Визуальный контроль:

Осмотрите корпус на отсутствие трещин и деформаций
Проверьте люфт вала (допустим минимальный осевой)
Убедитесь в целостности проводов и разъемов

Электрическая проверка:

Подайте напряжение напрямую от АКБ на клеммы вентилятора
Замерьте потребляемый ток (сравните с паспортными значениями)
Проверьте реакцию на реверс полярности (для двунаправленных моделей)

Функциональное тестирование:

Параметр	Метод проверки	Норма
Запуск	Резкая подача номинального напряжения	Мгновенный старт без задержек
Вибрация	Фиксация рукой на корпусе	Отсутствие биений и дребезжания
Шумность	Работа на максимальных оборотах	Равномерный гул без скрежета

Важно: При выявлении аномального нагрева двигателя, искрения или запаха гари - немедленно прекратите тестирование. Повторный запуск неисправного вентилятора может привести к полному выходу из строя обмоток.

Ремонт vs замена: оценка экономической целесообразности

Ремонт вентилятора часто кажется привлекательным из-за меньших первоначальных затрат, особенно при незначительных неисправностях вроде замены подшипников, щёток электродвигателя или термореле. Однако его экономическая оправданность резко снижается при комплексных поломках: обмотке статора, деформации крыльчатки, коррозии корпуса или неисправности контроллера оборотов. Стоимость таких работ с учётом диагностики и риска повторного выхода из строя может приближаться к цене нового агрегата.

Замена на новый вентилятор гарантирует заводскую надёжность, соответствие техническим параметрам двигателя и часто включает современные улучшения (например, сниженный уровень шума или повышенный КПД). Это исключает риски скрытых дефектов и потенциальный ущерб от внезапного отказа (перегрев мотора, простой транспорта). Для старых моделей, где оригинальные запчасти дороги или недоступны, установка универсального аналога становится единственным рациональным выбором.

Критерии для принятия решения

Оцените следующие параметры перед выбором:

Стоимость ремонта относительно цены нового узла (если > 60-70% – замена выгоднее)
Возраст и состояние вентилятора (коррозия, усталость пластика)
Наличие гарантии на ремонт и качество запчастей
Риск сопутствующих поломок при отказе (повреждение радиатора, прокладки ГБЦ)

Последовательность расчёта окупаемости:

Запросите точную смету ремонта с детализацией запчастей и работ
Сравните с ценой нового OEM или качественного аналога
Учтите затраты на простой техники при ремонте/замене
Оцените ожидаемый ресурс после ремонта vs гарантия на новый узел

Параметр	Ремонт	Замена
Средняя стоимость (руб.)	2 000 – 6 000	4 500 – 15 000
Гарантия	3-6 месяцев	1-2 года
Ресурс после вмешательства	1-3 года	5+ лет
Риск вторичных поломок	Высокий	Минимальный

Итоговое решение должно основываться на комплексном анализе: если вентилятор относительно новый и повреждение локальное – ремонт экономичен. При возрасте от 5-7 лет, комплексной поломке или отсутствии запчастей – инвестиция в замену окупится долговечностью и предотвращением аварийных расходов.

Правила самостоятельной установки электрического вентилятора

Перед началом работ обязательно отсоедините отрицательную клемму аккумулятора для предотвращения короткого замыкания. Убедитесь, что выбранный вентилятор соответствует габаритам радиатора и мощности двигателя – критично соблюдение параметров воздушного потока (CFM) и рабочего напряжения системы авто.

Подготовьте комплект для монтажа: термостойкие провода с сечением не менее 1.5 мм², предохранитель на 10-15% выше номинала вентилятора, реле управления, термоусадочные трубки, крепежные хомуты. Из инструментов потребуются ключи, кусачки, обжимные клещи и мультиметр для диагностики цепи.

Ключевые этапы монтажа

Фиксация вентилятора:
- Закрепите корпус через резиновые проставки на радиаторе болтами или специальными стяжками
- Проверьте зазор между лопастями и радиатором (минимум 5 мм)
- Направление воздушного потока – обязательно на двигатель

Электрическое подключение:

Цепь	Параметры	Точка подключения
Силовая (+)	Через реле и предохранитель	Прямо к АКБ
Управляющая	12V при замыкании датчика	Штатный разъем ДТОЖ
Масса (-)	Сечение = силовому проводу	Чистый контакт на кузове

Проверка и защита:
- Изолируйте соединения термоусадкой + изолентой
- Пропустите провода в гофре вдали от подвижных деталей
- Протестируйте срабатывание принудительно и через датчик

После запуска двигателя контролируйте температуру 10-15 минут. При перегреве немедленно заглушите мотор и проверьте направление вращения вентилятора, целостность предохранителя и контакты датчика температуры.

Особенности монтажа моделей с гидромуфтой в подкапотном пространстве

Монтаж вентиляторов с гидромуфтой требует учета габаритов узла и наличия свободного пространства для размещения гидравлических магистралей. Обязательна проверка совместимости посадочных мест крепления муфты с шкивом помпы или коленвала, а также замеры расстояния до радиатора для предотвращения перекоса или вибрации.

Критически важна герметичность соединений гидравлической системы – утечки масла приведут к некорректной работе муфты. Предварительно проверяется состояние резьбовых портов на корпусе муфты и патрубках двигателя, при необходимости используются новые уплотнительные кольца или фум-лента.

Типовые требования при установке

Ориентация муфты: Строго соблюдать маркировку "верх" на корпусе – неправильная установка вызовет масляное голодание и перегрев.
Прокладка трубок: Гидролинии прокладываются без перегибов, с фиксацией хомутами вдали от подвижных частей и выхлопных элементов.
Тепловые зазоры: Обеспечить минимум 15-20 мм между кожухом вентилятора и радиатором для компенсации вибраций.
Приводной ремень: Натяжение регулируется согласно данным производителя – слабый натяг провоцирует проскальзывание, чрезмерный – перегруз подшипников.

Тюнинговые решения: спортивные вентиляторы для форсированных двигателей

Стандартные вентиляторы охлаждения часто не справляются с тепловыми нагрузками форсированных двигателей, особенно при экстремальных режимах работы на треке или в условиях агрессивного драйва. Повышенная мощность, установка турбины или механического нагнетателя многократно увеличивают тепловыделение, требуя радикального пересмотра системы охлаждения.

Спортивные вентиляторы разработаны специально для таких задач: их лопасти имеют аэродинамически оптимизированную форму, а материал корпуса и крыльчатки выдерживает длительные высокотемпературные воздействия. Ключевое отличие – производительность, которая на 30-50% выше OEM-аналогов, что обеспечивает стабильный теплосъем даже при остановках после пиковых нагрузок.

Критерии выбора

Производительность: Минимальный показатель – 2500 м³/ч для 4-цилиндровых двигателей до 2.0 л, для V8 – от 3500 м³/ч.
Конструкция крыльчатки: S-образные лопасти из армированного полиамида или алюминия создают направленный воздушный поток с низким уровнем шума.
Электродвигатель: Бесщеточные моторы с влагозащитой IP67 и термостойкой изоляцией обмоток (до 180°C).

Важно: Для корректной работы требуется модернизация проводки – установка реле и предохранителей, рассчитанных на ток до 40А, а также термостата с пониженной температурой открытия (82-87°C).

Тип двигателя	Рекомендуемый воздушный поток	Особенности установки
Атмосферный (до 300 л.с.)	2500-3000 м³/ч	Достаточно вытяжного вентилятора
Турбированный (300-500 л.с.)	3000-4000 м³/ч	Комбинированная система (вытяжка + обдув радиатора)
Свыше 500 л.с.	От 4000 м³/ч	Двухвентиляторная схема с отдельным охлаждением интеркулера

Обязательно проверьте совместимость посадочных мест и глубины вентилятора с радиатором – ошибка приведет к снижению эффективности на 15-20%. Для гоночных применений оптимальны модели с функцией ручного принудительного включения из салона.

ТОП-5 популярных производителей: сравнительный анализ рейтингов

Надежность вентилятора охлаждения напрямую зависит от репутации производителя. Ведущие бренды гарантируют точное соответствие техническим параметрам двигателя и использование качественных материалов.

Сравнение проведено на основе анализа экспертных обзоров, пользовательских оценок в интернет-магазинах и статистики гарантийных случаев. Критерии включали долговечность, уровень шума и совместимость с популярными моделями авто.

Производитель	Средний рейтинг	Ключевые преимущества	Недостатки
Bosch	4.8/5	Высокая износостойкость, точное соответствие OEM-параметрам	Премиальная цена
Valeo	4.7/5	Оптимальное охлаждение при минимальном энергопотреблении	Ограниченный модельный ряд для азиатских авто
Denso	4.6/5	Бесшумная работа, термоустойчивость компонентов	Высокая стоимость оригинальных запчастей
Hella	4.5/5	Улучшенная защита от перегрузок, универсальный монтаж	Вариативность качества в бюджетной линейке
TYC	4.3/5	Лучшее соотношение цены и качества, широкий ассортимент	Средний ресурс работы в экстремальных условиях

Список источников

Техническая документация ведущих производителей автомобильных комплектующих: Bosch, Denso, Valeo, Behr-Hella. Спецификации по совместимости, параметрам производительности и монтажным размерам вентиляторов охлаждения.

Руководства по эксплуатации и ремонту транспортных средств от автопроизводителей: Volkswagen, Toyota, GAZ. Разделы, касающиеся системы охлаждения двигателя и требований к вентиляторам.

Отраслевые стандарты: ГОСТ 30739-2000 (испытания вентиляторов), SAE J1398 (требования к электродвигателям).
Справочники по автомобильным системам охлаждения: издания типа «Автоэлектрика. Практическое руководство».
Технические обзоры в профильных журналах: «За рулём», «Авторевю» (разборы эффективности типов вентиляторов).
Исследования теплового режима ДВС: публикации МАДИ, НАМИ, профильных технических вузов.
Экспертные рекомендации крупных автосервисных сетей: Fit Service, AutoDealer (критерии выбора при замене).
Сравнительные тесты вентиляторов на автомобильных порталах: Drive.ru, Auto.mail.ru, Abw.by.
Форумные обсуждения владельцев ТС на тематических площадках: Drive2, Cars.ru (реальные кейсы поломок и замены).

Сечение провода (мм²)	Примерный макс. ток (А)
1.0	~11-14
1.5	~14-18
2.0	~18-23
2.5	~23-28
