Как поменять бампер - фотоинструкция шаг за шагом
Статья обновлена: 18.08.2025
Поврежденный или изношенный бампер портит внешний вид автомобиля и снижает его защиту. Замена элемента – задача, которую можно выполнить самостоятельно при наличии базовых навыков и правильной информации.
Эта инструкция с подробными фотографиями проведет вас через все этапы процесса: от выбора детали и подготовки инструментов до демонтажа старого и установки нового бампера.
Следуйте шагам внимательно, чтобы избежать ошибок и получить надежный результат без обращения в сервис.
Отключение аккумулятора автомобиля
Перед началом работ с электросистемой автомобиля обязательно обесточьте бортовую сеть для предотвращения короткого замыкания и повреждения ЭБУ. Наденьте защитные очки и резиновые перчатки – электролит аккумулятора содержит агрессивные химические вещества.
Убедитесь, что зажигание выключено, все потребители энергии (фары, магнитола, кондиционер) деактивированы, а ключ извлечён из замка. Откройте капот и зафиксируйте его надежной штангой.
Последовательность отсоединения клемм
- Найдите аккумуляторную батарею (обычно в подкапотном пространстве, реже в багажнике или под сиденьем).
- Определите клеммы: отрицательная (–) помечена знаком «минус» и часто имеет чёрный защитный колпачок, положительная (+) – знаком «плюс» и красным колпачком.
- Ослабьте гайку крепления отрицательной клеммы ключом на 10 мм (размер может отличаться).
- Аккуратно снимите клемму с токовывода и отведите провод в сторону, исключив случайный контакт с АКБ.
- Повторите действия для положительной клеммы, ослабив гайку и сняв провод.
Меры безопасности
- Никогда не отсоединяйте сначала плюсовую клемму – риск короткого замыкания при касании ключом кузова.
- Изолируйте снятые клеммы ветошью или специальными колпачками.
- Не кладите инструменты на АКБ: замыкание между клеммами вызовет искрение и расплавление металла.
| Типовая ошибка | Последствие | Профилактика |
| Снятие плюсовой клеммы первым | Короткое замыкание при касании кузова ключом | Чёткое соблюдение порядка: минус → плюс |
| Контакт металлических предметов с клеммами | Искры, возгорание паров электролита | Убрать украшения, инструменты от АКБ |
| Провисание проводов на клеммы | Самопроизвольное замыкание цепи | Фиксация проводов в отведённом положении |
Снятие клемм с парктроников
Перед демонтажем бампера обязательно отсоедините разъемы датчиков парковки, если они установлены. Игнорирование этого шага может привести к обрыву проводки или повреждению контактов при снятии детали. Проверьте наличие сенсоров – обычно они встроены в бампер в виде круглых элементов диаметром 15-20 мм.
Найдите точки подключения проводов к датчикам с внутренней стороны бампера. Разъемы часто фиксируются пластиковыми защелками или резиновыми уплотнителями. Приготовьте фонарик для удобства – проводка может быть скрыта за звукоизоляцией или крепежом.
Порядок отключения
- Очистите зону вокруг разъема от грязи щеткой
- Зажмите фиксатор на колодке (если предусмотрен конструкцией)
- Плавно потяните корпус разъема вдоль оси датчика
- Не дергайте за провода – только за пластиковый корпус коннектора
Важно: Пометьте кабели маркером или сфотографируйте схему подключения. Это исключит ошибки при обратной сборке. Если разъем не снимается, проверьте скрытый фиксатор отверткой.
Демонтаж противотуманных фар (если оснащены)
Отсоедините минусовую клемму аккумулятора перед началом работ для предотвращения короткого замыкания. Обеспечьте доступ к задней части фары через технологические отверстия в колесной арке или подрамнике бампера – может потребоваться снять защитные резиновые заглушки или частично отогнуть подкрылок.
Найдите электрический разъем фары, расположенный на ее задней части. Нажмите на фиксатор язычка и аккуратно отсоедините колодку проводов. Избегайте вытягивания за провода – тяните только за корпус разъема.
Снятие креплений фары
Определите тип крепления вашей модели:
- Винтовое соединение: Используйте крестовую или торцевую головку (чаще 8-10мм) для откручивания винтов через монтажные отверстия. Фиксаторов обычно два – снизу и сбоку.
- Пластиковые защелки: Нажмите на центральный стержень защелки тонкой отверткой или пальцем, одновременно потянув корпус фары наружу до характерного щелчка.
- Поворотный механизм: Проверните корпус фары против часовой стрелки (реже – по часовой) на 15-30° до остановки, затем потяните на себя.
Плавно извлеките фару из посадочного места, придерживая ее снаружи. Не прилагайте излишних усилий – при заклинивании проверьте, все ли крепления освобождены. Осмотрите корпус на предмет скрытых фиксаторов или уплотнителей.
| Тип крепления | Инструмент | Действие |
|---|---|---|
| Винты | Крестовая отвертка, торцевой ключ | Открутить против часовой стрелки |
| Защелки | Отвертка с плоским жалом | Нажать на фиксатор, потянуть фару |
| Поворотный | Без инструмента (руками) | Провернуть и вынуть |
Сразу заклейте открытый разъем изолентой для защиты от влаги и грязии. Уложите отсоединенную проводку так, чтобы она не мешала дальнейшему демонтажу бампера. Проверьте целостность крепежных ушек на корпусе фары – при обнаружении сколов или трещин потребуется замена.
Удаление крепежей колесных арок
Крепежные элементы в зоне колесных арок обычно представлены пластиковыми клипсами, саморезами или болтами. Для доступа необходимо максимально вывернуть передние колеса в сторону, противоположную рабочей зоне - это существенно облегчит процесс демонтажа. Предварительно очистите область от грязи щеткой, чтобы предотвратить попадание абразивных частиц в резьбовые соединения.
Внимание: клипсы имеют хрупкую конструкцию - прикладывайте усилие строго вдоль оси крепления. Рекомендуется сразу приобрести ремонтный набор новых крепежей, так как до 30% старых элементов при демонтаже повреждаются безвозвратно. Проверьте наличие скрытых соединений за пластиковыми подкрылками.
Пошаговая процедура демонтажа
- Подготовьте инструменты:
- Торцевой ключ на 8-10 мм (для болтов)
- Крестообразная отвертка T20/T25 (для саморезов)
- Съемник клипс или плоская отвертка
- Последовательность действий:
Тип крепежа Технология снятия Пластиковые клипсы Выдавите центральный штырь съемником, затем извлеките корпус клипсы Винтовые соединения Удерживайте обратную сторону гайки рожковым ключом при откручивании Комбинированные крепления Сначала снимите клипсы, затем открутите болты - Извлеченные элементы сложите в контейнер с ячейками - это предотвратит потерю мелких деталей и упростит сборку
При демонтаже пластиковых подкрылков придерживайте их свободной рукой - после снятия последнего крепежа элемент может резко провиснуть и треснуть в месте крепления. Особое внимание уделите зоне возля брызговиков - там часто располагаются усиленные крепления с металлическими втулками.
Откручивание саморезов под номерным знаком
Снимите номерной знак, открутив крепежные болты отверткой или головкой подходящего размера. Аккуратно положите знак в безопасное место, чтобы не повредить его поверхность.
Под номерным знаком расположены 2-4 самореза, удерживающие нижнюю кромку бампера. Используйте крестовую отвертку или шуруповерт с битой PH2/PH3, совместимой с головками крепежей.
Порядок действий
- Очистите шлицы саморезов щеткой от грязи
- Плотно вставьте инструмент в головку крепежа
- Проворачивайте против часовой стрелки с умеренным усилием
- При закисании:
- Обработайте резьбу WD-40
- Выждите 5-10 минут
- Аккуратно постучите по отвертке молотком
Сложите выкрученные саморезы в отдельный контейнер или закрепите их на магнитной панели. Не допускайте проворачивания инструмента в шлицах – это приводит к повреждению крепежей и усложнит монтаж нового бампера.
Демонтаж креплений в районе радиатора
Найдите верхние фиксаторы бампера, расположенные вдоль кромки капота возле радиаторной решетки. Обычно это пластиковые клипсы типа "ёлочка" или винты Torx, скрытые под декоративными заглушками. Проверьте наличие дополнительных крепежей по бокам от решетки – они часто маскируются под резиновые уплотнители.
Аккуратно подденьте защитные заглушки плоской отверткой или триммером, сложив инструмент в микрофибровую ткань для защиты лакокрасочного покрытия. Клипсы вынимайте плавным вертикальным движением, удерживая язычок крепления, чтобы не сломать посадочные гнезда. Для винтов используйте соответствующий шлиц – чаще всего T20 или T25.
Порядок снятия крепежных элементов
- Очистите зону возле решетки щеткой от грязи
- Демонтируйте боковые клипсы с обеих сторон
- Выкрутите центральные винты крест-накрест
- Проверьте наличие скрытых фиксаторов за резиновым уплотнением
| Тип крепежа | Инструмент | Особенности |
|---|---|---|
| Пластиковые клипсы | Триммер для обивки | Не тянуть под углом! |
| Винты Torx | Бита T20-T30 | Проверить глубину посадки |
| Защелки-фиксаторы | Плоская отвертка | Давить на центр замка |
Важно: все снятые элементы складывайте в магнитный лоток или контейнер – мелкие винты легко теряются. При обнаружении корродированных болтов обработайте резьбу проникающей смазкой WD-40 за 10 минут до выкручивания.
После удаления крепежа не тяните бамер резко – проверьте наличие скрытых соединений в нижней части. Радиаторная решетка должна остаться на кузове – если она отошла вместе с бампером, пропущены крепления по краям крыльев.

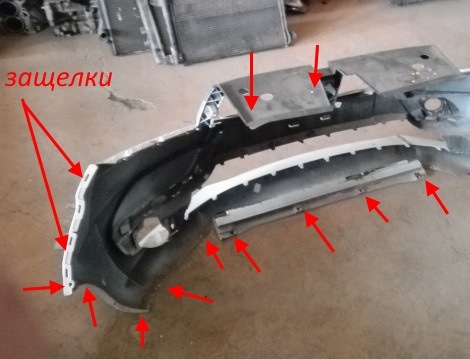

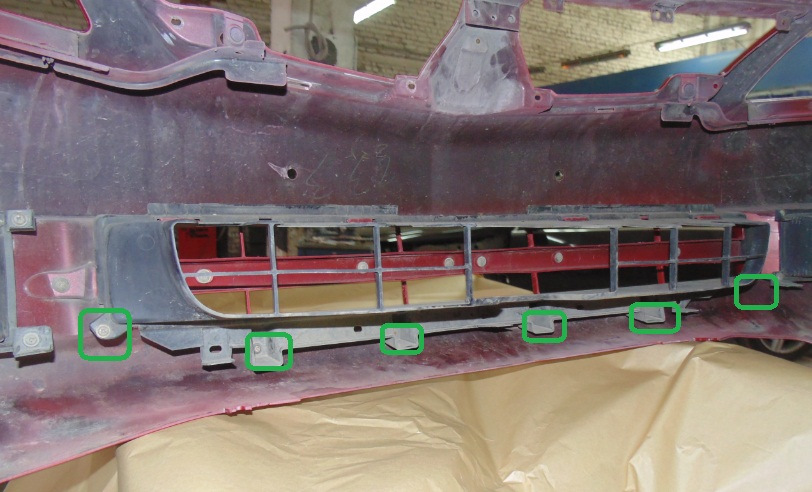

Освобождение клипс по нижней кромке кузова
Перевернитесь на спину и подползите под автомобиль, чтобы получить доступ к нижней части бампера. Вам потребуется хороший источник света для четкого обзора крепежных элементов вдоль всей кромки днища.
Найдите пластиковые клипсы, расположенные с шагом 15-30 см между колесными арками. Они фиксируют нижний край бампера к металлическому подрамнику или усилителю кузова. Обратите внимание на возможное наличие дополнительных саморезов в районе колесных арок.
Процесс демонтажа клипс
Действуйте последовательно:
- Зафиксируйте бампер свободной рукой, предотвращая провисание
- Вставьте плоскую отвертку или съемник клипс в технологический паз между центром фиксатора и внешним кольцом
- Нажмите вверх до характерного щелчка, освобождая центральный штырь
- Извлеките клипсу полностью, поддевая ее сбоку монтажкой
Важные нюансы:
- Не прилагайте чрезмерных усилий – пластиковые клипсы хрупкие
- Если клипса не поддается, проверьте наличие скрытых саморезов
- Сложные крепления обрабатывайте силиконовой смазкой
| Тип крепления | Инструмент | Действие |
| Стандартная клипса | Плоская отвертка | Нажать в центр до щелчка |
| Усиленный фиксатор | Съемник клипс | Повернуть на 90° перед извлечением |
После снятия всех креплений аккуратно отведите нижний край бампера от кузова на 5-7 см, проверяя отсутствие оставшихся фиксаторов и соединительных жгутов проводов. Не допускайте провисания бампера на оставшихся пистонах возле крыльев.
Снятие крепежных болтов под фарами
Подойдите к передней части автомобиля и найдите вертикальные крепежные болты, расположенные в углублениях непосредственно под блоком фары с каждой стороны. Эти элементы обычно скрыты пластиковыми заглушками или защитными кожухами, которые необходимо аккуратно поддеть плоской отверткой или пластиковым монтажным инструментом.
Используйте торцевой ключ с удлинителем или крестовую отвертку (в зависимости от типа головки болта) для последовательного выкручивания креплений. Держите инструмент строго параллельно земле, чтобы избежать срыва шлицов. Если болт прокручивается, прижмите пальцем ответную пластиковую часть бампера с тыльной стороны для создания противодействия.
Последовательность действий
- Снимите защитные заглушки (при наличии)
- Обработайте резьбу проникающей смазкой при коррозии
- Выкручивайте болты против часовой стрелки до полного освобождения
- Сложите крепеж в магнитную емкость для сохранности
| Тип крепежа | Инструмент | Особенности |
|---|---|---|
| Болт M6 с крестообразным шлицем | PH3 отвертка | Часто имеет капроновую втулку |
| Гайка на пластиковой клипсе | Головка на 10 мм | Требует фиксации клипсы с обратной стороны |
Проверьте наличие скрытых кронштейнов за болтами - некоторые модели требуют дополнительного поддевания креплений монтировкой после откручивания. Не прикладывайте чрезмерное усилие при демонтаже, чтобы не сломать посадочные уши бампера.
Аккуратное отсоединение разъемов датчиков
Перед снятием бампера обязательно отсоедините все электрические разъемы датчиков, иначе вы рискуете повредить проводку или сломать крепления. Большинство разъемов имеют хрупкие пластиковые фиксаторы – чрезмерное усилие приведет к их разрушению.
Типичные разъемы включают парктроники (расположены в заднем/переднем бампере), датчики света/дождя (возле лобового стекла), датчики температуры наружного воздуха (в передней секции). Найдите каждый коннектор, проследив проводку от датчика к точке крепления – обычно это 10-30 см от сенсора.
Типы фиксаторов разъемов
| Тип замка | Внешний вид | Способ отстегивания |
|---|---|---|
| Пластиковая защелка | Язычок на верхней части | Нажать большим пальцем до щелчка |
| Боковой фиксатор | Выступы по бокам | Сжать пальцами с двух сторон |
| Поворотный замок | Вращающийся флажок | Повернуть на 90° против часовой стрелки |
- Очистите разъем от грящи щеткой – песок блокирует фиксаторы
- Определите тип замка (см. таблицу выше)
- Зафиксируйте корпус разъема одной рукой
- Второй рукой активируйте фиксатор:
- Для защелки – нажмите до характерного щелчка
- Для бокового – сожмите выступы одновременно
- Плавно потяните корпус разъема (не за провода!)
Важно: При наличии нескольких одинаковых разъемов пометьте их изолентой с номерами или сфотографируйте расположение. Если фиксатор не поддается – не дергайте! Проверьте скрытые защелки отверткой с тонким жалом.
Уложите отсоединенные провода на подкрылки или закрепите на кузове изолентой – они не должны висеть или мешать демонтажу бампера. Особую осторожность проявляйте с разъемами парктроников – их контакты чувствительны к деформации.
Помощь напарника при финальном снятии бампера
На этом этапе бампер держится только на пластиковых клипсах или последних креплениях, требующих аккуратного усилия. Без поддержки второй руки элемент может перекоситься, что приведёт к поломке крепежей или царапинам на кузове при неконтролируемом срыве.
Напарник страхует от внезапного падения детали и помогает равномерно распределить нагрузку. Особенно критична поддержка при работе с широкими бамперами внедорожников или хрупкими материалами после аварии, где вес и геометрия усложняют манипуляции.
Совместные действия при демонтаже
- Занять позиции: Встаньте по разные стороны капота – напарник у правого крыла, вы у левого.
- Фиксация углов: Одновременно возьмитесь за нижние края бампера ближе к колесным аркам. Пальцы не должны попадать между бампером и кузовом.
- Синхронное движение: По команде "На себя!" плавно потяните элемент перпендикулярно кузову. Если клипсы не выходят – слегка покачайте вверх-вниз без перекоса.
- Контроль зон риска: Напарник сразу предупреждает о зацепах:
- Проводке датчика парковки
- Кронштейнах противотуманок
- Сопротивлении в местах заводских герметиков
| Ошибка | Последствие | Как предотвратить |
|---|---|---|
| Резкий рывок | Обрыв крепёжных "ушков" бампера | Тянуть с нарастающим усилием 3-5 секунд |
| Разная сила тяги | Деформация направляющих | Считать "Раз-два-три!" для синхронизации |
После отрыва от кузова удерживайте бампер 10-15 см от автомобиля, пока напарник проверяет отсутствие протянутых проводов или зацепленных трубопроводов. Только затем отнесите деталь в зону ремонта, положив её внешней стороной вверх на мягкое покрытие.
Очистка посадочных мест от грязи и коррозии
Тщательно осмотрите зоны крепления бампера: кронштейны, точки соединения с кузовом и буксировочные проушины. Удалите крупные загрязнения сухой щеткой или сжатым воздухом, уделяя внимание скрытым полостям и резьбовым отверстиям.
Обработайте проблемные участки преобразователем ржавчины при обнаружении окислов. Нанесите состав кистью на 15-20 минут до появления темно-синего оттенка, затем удалите излишки ветошью. Для стойких загрязнений используйте:
- Специальный обезжириватель для авто
- Мелкозернистую наждачную бумагу (P400-P600)
- Безворсовые салфетки
- Нанесите обезжириватель на ветошь
- Протрите посадочные плоскости круговыми движениями
- Зачистите остатки коррозии абразивом
- Удалите пыль чистой тканью
Контроль качества: поверхность должна быть абсолютно сухой, гладкой и не оставлять следов на белой салфетке при протирании. Проверьте сохранность резьбы в отверстиях болтов.
Проверка новой детали на соответствие (цвет, форма)
Тщательно распакуйте новую деталь, удалив всю защитную плёнку и транспортировочную упаковку. Очистите поверхность от возможных загрязнений или производственной смазки сухой микрофибровой салфеткой – это обеспечит точную визуальную оценку.
Разместите старый и новый бампер рядом при естественном освещении (идеально – дневной рассеянный свет). Избегайте гаража с искусственными лампами, которые искажают восприятие оттенков. Поверните детали под разными углами к источнику света для выявления малозаметных различий.
Ключевые параметры для сверки
- Цветовое соответствие:
- Сравните оттенок по всей площади, особенно на крупных плоскостях.
- Проверьте металлик или перламутр на идентичность переливов под солнцем.
- Убедитесь в отсутствии разницы тона между центральной частью и торцами.
- Геометрия и конструкция:
- Сопоставьте линии изгибов, радиусы закруглений.
- Проконтролируйте расположение и размеры технологических отверстий (под фары, датчики, крепления).
- Сравните форму решёток радиатора, воздухозаборников, мест под противотуманки.
- Комплектность и совместимость:
- Проверьте наличие всех штатных креплений (клипсы, резьбовые втулки).
- Убедитесь, что буксировочные проушины, места для номерного знака соответствуют оригиналу.
- Примерьте накладки (молдинги, брызговики) от старого бампера к новому.
| Проблема | Как выявить | Решение |
|---|---|---|
| Цветовой дисбаланс | Видимый контраст на стыке со смежными деталями | Перекрас детали или смежных элементов |
| Деформация креплений | Несовпадение отверстий при примерке к кузову | Корректировка термофеном или замена |
| Отсутствие отверстий | Нет прорезей под датчики парковки/камеру | Запрос правильной комплектации |
При обнаружении несоответствий немедленно свяжитесь с поставщиком для замены детали. Установка дефектного бампера приведёт к визуальному браку или проблемам с фиксацией на кузове.
Промежуточная примерка перед окончательной установкой
После временного крепления бампера всеми необходимыми болтами и клипсами, но без полной затяжки, выполните промежуточную примерку. Убедитесь, что все технологические отверстия (под фары, противотуманки, датчики парковки) идеально совпадают с кузовными элементами. Проверьте симметричность зазоров между бампером и крыльями по всей длине с обеих сторон автомобиля.
Обратите особое внимание на стыковку с капотом, фарами и решеткой радиатора – не должно быть перекосов или натяжения пластика. Приложите равномерное давление ладонями в нескольких точках крепления, чтобы выявить возможные помехи или неплотности. Подвигайте элемент легкими покачиваниями для оценки свободы хода в крепежных точках.
Ключевые этапы проверки
- Зазоры по периметру: Используйте монтажную лопатку для имитации ровных щелей (3-5 мм)
- Фиксаторы: Убедитесь, что все пистоны вошли в ответные кузовные отверстия без перекоса
- Электроразъемы: Проверьте доступ к колодкам датчиков парковки без демонтажа
| Проблема | Метод устранения |
| Щель у крыла шире 5 мм | Ослабьте болты крепления к лонжерону, сдвиньте бампер |
| Помеха при закрытии капота | Отрегулируйте кронштейны верхнего крепления |
| Перекос относительно фар | Проверьте посадку направляющих штифтов в салазки |
- Попросите помощника удерживать бампер снаружи
- Последовательно ослабляя крепеж, добейтесь равномерных зазоров
- Проконтролируйте отсутствие вибраций при постукивании по поверхности
Только после устранения всех несоответствий приступайте к окончательной затяжке крепежа динамометрическим ключом с усилием, указанным в технической документации авто. Избегайте перетяжки пластиковых элементов!
Подключение разъемов датчиков и парктроников
Найдите все разъемы проводки, идущие от кузова автомобиля к местам установки датчиков парковки. Они обычно зафиксированы пластиковыми хомутами или находятся в специальных нишах за бампером. Аккуратно освободите провода, избегая резких рывков.
Сопоставьте каждый разъем с соответствующим датчиком на новом бампере по цветовой маркировке и форме коннектора. Убедитесь, что фиксаторы на разъемах не повреждены - это предотвратит самопроизвольное отсоединение во время эксплуатации.
Последовательность подключения
- Совместите метки на разъемах (стрелки или треугольные указатели)
- Плотно состыкуйте коннекторы до характерного щелчка фиксатора
- Проверьте надежность соединения легким потягиванием провода
Важные предостережения:
- Никогда не прикладывайте силу при соединении - несовпадение контактов свидетельствует о неправильной ориентации разъема
- Избегайте перекручивания проводов - это может привести к их обрыву
- Защитите соединения от влаги термоусадкой при повреждении пыльников
| Проблема | Решение |
|---|---|
| Отсутствие щелчка при соединении | Проверьте целостность фиксирующего язычка |
| Несовпадение разъемов | Сверьте номера деталей на старом и новом бамперах |
| Короткие провода | Ослабьте хомуты крепления жгута к кузову |
После установки бампера на автомобиль, обязательно протестируйте работу парктроников на различных режимах. Неправильная индикация расстояния или ложные срабатывания сигнализируют о перепутанных разъемах датчиков.
Предварительная фиксация болтами по кромке фар
После совмещения технологических отверстий бампера с направляющими кузова переходим к черновому крепежу верхней части. Начинайте с центральных точек возле оптики: найдите резьбовые отверстия в металлическом кронштейне за фарой, совпадающие с ушками бампера. Используйте штатные крепежи или новые болты из ремкомплекта.
Вкручивайте болты вручную без инструмента на 2-3 оборота – этого достаточно для удержания детали. Не затягивайте окончательно! Цель этапа: предотвратить смещение при последующем выравнивании зазоров. Проверьте равномерность стыковки по всей длине крыла, особенно в зоне фонарей.
Порядок действий
- Левый фонарь: Зафиксируйте 2 верхних болта в посадочных отверстиях
- Правый фонарь: Повторите операцию симметрично
- Проконтролируйте параллельность линий стыковки крыла и бампера
| Контрольная точка | Допустимый зазор |
| Стык крыло-бампер у фары | 2-3 мм ±0.5 мм |
| Угол примыкания к фаре | Без перепадов высоты |
Важно: При обнаружении перекоса немедленно ослабьте крепёж и скорректируйте положение детали. Использование ключа на этом этапе приведёт к деформации пластика.
Крепление элементов в районе радиаторной решетки
Начните с визуального осмотра зоны крепления радиаторной решетки к новому бамперу. Найдите монтажные отверстия на тыльной стороне решетки и соответствующие петли или клипсы на бампере. Убедитесь в отсутствии повреждений пластиковых защелок и целостности направляющих.
Аккуратно приложите решетку к бамперу, совместив все крепежные точки. Начинайте фиксацию с центральных элементов, плавно продвигаясь к краям. Не прикладывайте чрезмерное усилие – пластиковые фиксаторы должны защелкнуться с характерным мягким щелчком.
Порядок установки и типы крепежа
Для надежной фиксации используйте следующий алгоритм:
- Закрепите верхние клипсы решетки в пазах бампера
- Зафиксируйте боковые направляющие (при наличии)
- Проверьте совпадение технологических отверстий под датчики
- Долейте крепеж винтами через усиленные точки (если предусмотрено конструкцией)
Распространенные типы креплений:
| Пластиковые клипсы | Фиксация нажатием до щелчка |
| Винты Torx | Требуют ключа T20-T25 |
| Поворотные фиксаторы | Поворот на 90° после установки |
Важно: Если старый крепеж поврежден, замените его новым до установки решетки. Используйте пластиковый монтажный инструмент для поддевания элементов без царапин.
Установка крепежей в нижней части кузова
После фиксации верхних элементов опуститесь под автомобиль, предварительно установив его на эстакаду или подъемник. Проверьте совпадение монтажных отверстий бампера с крепежными точками кузова, при необходимости слегка подкорректируйте положение детали. Убедитесь, что все провода датчиков и патрубки проходят через технологические вырезы без натяжения.
Начните установку с центральных креплений, используя оригинальные клипсы или саморезы из комплекта. Не затягивайте элементы полностью на этом этапе – это позволит сохранить подвижность для точной подгонки стыков. Особое внимание уделите зонам возле колесных арок, где часто располагаются ответные пластиковые фиксаторы.
Порядок монтажа
- Вставьте пластиковые пистоны в крайние отверстия под крыльями
- Закрепите центральную часть металлическими саморезами через каждые 15-20 см
- Проверьте равномерность зазоров по всей длине стыковки с порогами
- Поочередно затяните все крепления крестовой отверткой или шуруповертом на малых оборотах
- Протестируйте надежность фиксации, слегка потянув бампер на себя
Важные нюансы:
- Не применяйте чрезмерное усилие при закручивании пластиковых фиксаторов
- Замените деформированные клипсы новыми во избежание дребезжания
- Для защиты от коррозии обработайте металлические кронштейны антигравийным составом
Монтаж креплений колесных арок
Проверьте совпадение отверстий на новом бампере и кузовных элементах. При необходимости аккуратно подгоните крепежные точки ножом или дремелем, избегая повреждения фиксаторов. Очистите посадочные поверхности от грязи и остатков старого герметика металлической щеткой.
Нанесите антикоррозийный состав на кромки отверстий. Подготовьте крепежные элементы: новые болты, клипсы и фиксаторы должны соответствовать заводским спецификациям. Проверьте состояние резьбовых соединений на кузове – при срыве резьбы потребуется установка ремонтных втулок.
Последовательность установки
- Начните с верхнего крепления:
- Совместите отверстие бампера с кузовным пистоном
- Зафиксируйте соединение защелкивающейся клипсой до характерного щелчка
- Закрепите боковые элементы:
- Вставьте болты М6 через проставки арки
- Равномерно затяните крест-накрест динамометрическим ключом (8-10 Н∙м)
- Обработайте стыки герметиком:
- Нанесите тонкий слой автомобильного силиконового герметика
- Удалите излишки влажной ветошью до схватывания
| Тип соединения | Инструмент | Момент затяжки |
|---|---|---|
| Пластиковые клипсы | Спецщипцы | До щелчка |
| Болтовое (М6) | Головка на 10 | 8-10 Н∙м |
| Пистоны | Плоская отвертка | Ручная фиксация |
После монтажа проверьте равномерность зазоров по всей длине арки. Расстояние между кромкой крыла и бампером должно составлять 3-5 мм по всей окружности. Убедитесь в отсутствии перекосов, открыв и закрыв дверь – детали не должны контактировать.
Протестируйте жесткость конструкции, нажав на края бампера ладонью. Допускается упругая деформация не более 2-3 мм. При вибрациях или скрипах демонтируйте проблемный узел и установите резиновые демпферы между деталями.
Подключение противотуманок и проверка их работы
Убедитесь, что провода противотуманных фар выведены в моторный отсек через технологические отверстия бампера, избегая контакта с подвижными элементами подвески и горячими деталями двигателя. Загерметизируйте точки ввода проводов резиновыми сальниками для защиты от влаги и грязи.
Проложите проводку вдоль штатных жгутов, используя пластиковые хомуты для фиксации каждые 15-20 см. Красный провод (плюс) подключите через реле к аккумулятору, установив в разрыв предохранитель номиналом 10-15А. Черный провод (масса) закрепите на кузовной болт с очищенной от краски поверхностью.
Схема подключения реле
| Контакт реле | Подключение |
| 30 | Плюс АКБ (через предохранитель) |
| 85 | Кузов (масса) |
| 86 | Управляющий провод от кнопки в салоне |
| 87 | Плюсовой провод противотуманок |
Подключите управляющий кабель к штатному выключателю или отдельной кнопке в салоне. Если автомобиль оборудован местом под кнопку ПТФ:
- Снимите заглушку на приборной панели
- Установите кнопку с индикатором
- Подсоедините сигнальный провод к контакту 86 реле
Проверка работоспособности:
- Подключите аккумуляторную клемму
- Включите зажигание без запуска двигателя
- Нажмите кнопку ПТФ – должен загореться индикатор на панели
- Проверьте работу обеих фар визуально
- Убедитесь в отсутствии мигания света при вибрации корпуса
Если противотуманки не включаются: проверьте предохранитель, качество "массы", правильность подключения реле и целостность проводов тестером. При корректной работе зафиксируйте провода окончательно и установите защитные кожухи в моторном отсеке.
Восстановление крепежной пластины номерного знака
Крепежная пластина часто повреждается при демонтаже старого бампера или в результате коррозии. Без надежного основания номерной знак будет болтаться или отвалится при движении, что запрещено ПДД. Восстановление этой детали – обязательный этап перед установкой нового бампера.
Потребуется металлическая пластина толщиной 2-3 мм (оцинкованная сталь или алюминий), дрель со сверлами, болты М5 или М6 с гайками и шайбами, а также антикоррозийная грунтовка. Размеры заготовки должны соответствовать габаритам посадочного места на бампере с запасом 10-15 мм по периметру.
Порядок изготовления и монтажа
- Снятие замеров: Определите расположение штатных крепежных отверстий на внутренней стороне бампера. Перенесите разметку на новую пластину маркером.
- Сверление отверстий:
- Просверлите отверстия под болты крепления пластины к бамперу (диаметр сверла = диаметр болта)
- Добавьте 2-4 отверстия по краям пластины для фиксации самого номерного знака (диаметр 4-5 мм)
- Обработка поверхности:
- Зачистите края отверстий и острые кромки пластины напильником
- Обезжирьте металл и нанесите 2 слоя антикоррозийного грунта
- Установка пластины: Приложите пластину к бамперу изнутри, совместив отверстия. Зафиксируйте болтами через резиновые уплотнительные шайбы для предотвращения вибрации.
- Крепление номера: Прикрутите номерной знак саморезами или болтами через подготовленные отверстия в пластине. Убедитесь, что знак не перекошен и плотно прилегает к поверхности бампера.
Важно: Если штатные точки крепления бампера разрушены коррозией, пластину следует закрепить через дополнительные отверстия, просверленные в неповрежденных участках. Для бамперов с криволинейной поверхностью пластине нужно придать изгиб, повторяющий контур зоны установки.
Фиксация всех элементов окончательной затяжкой
Проверьте точность позиционирования бампера относительно крыльев, фар и элементов решетки радиатора, убедившись в равномерных зазорах по всему периметру. Подкорректируйте положение детали при необходимости, ослабив временно закрепленные крепежи на 1-2 оборота.
Затягивайте все крепления крестообразной отверткой или трещоточным ключом в диагональной последовательности, начиная от центра к краям. Соблюдайте умеренное усилие, чтобы избежать деформации пластика или срыва резьбы – обычно достаточно момента в 5-7 Н·м для стандартных болтов.
Критические точки контроля
- Кронштейны крепления к лонжеронам (нижние/верхние точки)
- Соединения с крыльями (саморезы или клипсы)
- Крепления подфарников (если предусмотрены конструкцией)
- Фиксаторы буксировочных проушин
| Тип крепежа | Рекомендуемый инструмент | Признак правильной затяжки |
| Пластиковые клипсы | Киянка с резиновым бойком | Характерный щелчок без перекоса |
| Болты/саморезы | Динамометрический ключ | Плотное прилегание без зазоров |
| Защелки | Ручное нажатие | Отсутствие люфта |
После фиксации дважды проверьте отсутствие перекосов, открыв и закрыв капот, а также оценив симметричность линий стыковки. Протестируйте работу противотуманных фар (если они интегрированы в бампер) и датчиков парковки.
Подключение аккумулятора и диагностика электроники
Установите клеммы аккумулятора в обратном порядке снятию: сначала наденьте плюсовую клемму (+), затяните фиксирующий болт ключом с усилием 8-10 Н·м, затем аналогично закрепите минусовую клемму (-). Убедитесь в отсутствии искрения и плотном прилегании контактов к токовыводам.
Проверьте корректность подключения всех датчиков и фар в зоне бампера: визуально оцените фиксацию разъемов, отсутствие перегибов проводов и механических повреждений. Особое внимание уделите разъемам парктроников, противотуманных фар и камеры при их наличии.
Диагностика электронных систем
- Включите зажигание без запуска двигателя
- Проверьте индикаторы на приборной панели:
- Отсутствие ошибок ESP, ABS или значков датчиков парковки
- Контрольные лампы должны погаснуть через 2-3 секунды
- Протестируйте функциональность:
Элемент Метод проверки Парктроники Поднесите руку к каждому датчику – должен звучать прерывистый сигнал Противотуманные фары Включите через штатный переключатель в салоне Камера заднего вида Включите передачу заднего хода (на авто с АКПП при нажатой тормозной педали)
При обнаружении ошибок сфотографируйте код неисправности на дисплее бортового компьютера и проверьте качество соединений проблемного узла. Повторно отключите аккумулятор перед устранением неполадок!
Контроль зазоров и симметрии установки
После фиксации бампера проверьте равномерность зазоров по всему периметру. Критически важны стыки с крыльями, фарами, капотом или крышкой багажника. Неравномерные промежутки нарушают геометрию и визуальную целостность.
Оцените симметрию левой и правой сторон относительно центральной оси автомобиля. Разница в зазорах даже на 2–3 мм заметна глазу. Используйте рулетку для точных замеров расстояний между бампером и кузовными элементами в симметричных точках.
Порядок действий
- Визуальный осмотр: обойдите автомобиль, сравнивая зазоры под разными углами. Особое внимание – зонам крепления к крыльям
- Измерение рулеткой: зафиксируйте расстояния в верхних/нижних точках стыков, сравнивая показатели слева и справа
- Проверка линий: убедитесь, что горизонтальные кромки бампера параллельны грунту и соседним элементам
При обнаружении перекосов ослабьте крепежные болты. Аккуратно сдвиньте бампер, добиваясь равномерности зазоров, затем затяните крепления. Повторяйте процедуру до полного выравнивания. Помните: корректные зазоры предотвращают вибрации и попадание влаги в подкапотное пространство.
Список источников
- Руководство по ремонту конкретной модели автомобиля (издательство автотехнической литературы)
- Официальная инструкция производителя транспортного средства по демонтажу кузовных элементов
- Тематические разделы автомобильных форумов с практическими кейсами замены бампера
- Видеоархивы мастер-классов от сертифицированных автослесарей по кузовным работам
- Технические бюллетени сервисных центров о стандартах крепления бамперов
- Специализированные web-ресурсы по самостоятельному ремонту автомобилей
- Каталоги электронных баз данных автозапчастей с иллюстрациями узлов крепления
