Как поменять личинку замка на ВАЗ 2114 своими руками
Статья обновлена: 18.08.2025
Исправный дверной замок – критически важный элемент безопасности и повседневной эксплуатации автомобиля ВАЗ 2114.
Износ механизма, потеря ключей или необходимость повысить защиту от угона неизбежно приводят к потребности заменить личинку (сердечник) замка.
Эта процедура не требует специальных навыков или дорогостоящего оборудования – выполнить замену своими руками под силу большинству автовладельцев.
Данная инструкция детально разберет все этапы процесса: от подбора новой личинки до установки и проверки работоспособности обновленного замка.
Подготовка рабочего пространства в салоне автомобиля
Обеспечьте свободный доступ к зоне работ, сдвинув водительское кресло максимально назад и откинув его спинку. Уберите все личные вещи с пола и карманов двери, включая коврики – это предотвратит потерю мелких деталей и защитит обивку от загрязнений.
Позаботьтесь о хорошем освещении: используйте переносную лампу или налобный фонарь, так как штатного света салона недостаточно для точных манипуляций. Приоткройте соседнюю дверь или окно для комфортного положения тела во время работы.
Необходимые меры безопасности
- Отсоедините минусовую клемму АКБ – исключит риск короткого замыкания при работе с электропроводкой замка
- Наденьте защитные перчатки – предотвратит порезы о металлические кромки
- Подготовьте контейнер для мелких крепежных элементов (винты, пружины)
| Инструмент | Назначение |
| Крестовая отвертка | Демонтаж обшивки двери |
| Торцевой ключ на 10 | Откручивание болтов крепления замка |
| Плоскогубцы | Извлечение стопорных колец |
Перед разборкой обязательно сфотографируйте расположение тяг и тросиков механизма замка – это упростит обратную сборку. Застелите порог чистой ветошью для защиты пластиковых панелей от царапин.
Снятие пластмассовой заглушки с внутренней ручки двери
Пластмассовая заглушка скрывает крепежные винты ручки и расположена в ее центральной части. Она фиксируется на защелках и имеет овальную форму, повторяющую контур рукоятки.
Для демонтажа потребуется тонкая плоская отвертка или пластиковый монтажный инструмент. Избегайте металлических предметов без защиты – они могут повредить мягкий пластик.
- Оберните жало отвертки мягкой тканью для защиты поверхности.
- Вставьте инструмент в технологический зазор между заглушкой и корпусом ручки.
- Аккуратно подденьте край заглушки, надавливая на ближайшую защелку.
- Продвигайтесь по периметру, последовательно освобождая фиксаторы.
- Извлеките заглушку после полного отсоединения защелок.
Примечание: Не прикладывайте избыточное усилие – при повреждении фиксаторов заглушка потеряет плотность прилегания.
Откручивание винтов крепления внутренней накладки двери
После снятия дверной карты перед вами откроется доступ к внутренним компонентам механизма двери. Обратите внимание на прямоугольную металлическую пластину в центральной части, прикрывающую замок и тяги управления.
Эта пластина фиксируется несколькими саморезами с крестообразным шлицем. Точное количество винтов может незначительно варьироваться, но обычно их три или четыре. Они расположены по периметру накладки, чаще всего по углам.
Процесс откручивания
- Подготовьте крестовую отвертку подходящего размера (чаще всего PH2). Убедитесь, что жало отвертки плотно входит в шлиц винтов без проскальзывания.
- Последовательно выкрутите все винты, удерживающие внутреннюю защитную накладку. Придерживайте накладку свободной рукой, чтобы она не упала внутрь двери после снятия последнего винта.
- Аккуратно снимите металлическую накладку. Будьте осторожны, не повредите расположенные за ней пластиковые тяги стеклоподъемника и механизма замка.
Важно: Запомните или сфотографируйте расположение тяг и их креплений до дальнейших действий. Это облегчит обратную сборку.
Аккуратное снятие обшивки двери ВАЗ 2114
Перед началом работ подготовьте пластиковый монтажный инструмент или плоскую отвертку с обмотанной изолентой рабочей частью для защиты обшивки. Убедитесь, что стекло двери полностью поднято – это предотвратит помехи при демонтаже.
Начните с удаления крепежных элементов: снимите пластиковую заглушку и выкрутите винт под дверной ручкой открывания. Отсоедините плафон подсветки (если установлен), аккуратно поддев его отверткой и отключив разъем питания.
Последовательность демонтажа обшивки
- Оттяните обшивку по периметру двери, начиная с нижнего угла. Пластиковым инструментом поочередно выводите из посадочных мест фиксаторы-"грибки". Действуйте плавно, без рывков.
- Освободите зону крепления ручки стеклоподъемника:
- Снимите декоративную накладку ручки, поддев ее отверткой.
- Открутите два винта крепления механизма ручки.
- Приподнимите обшивку вверх на 10-15 см, обеспечив доступ к внутренней полости двери. Удерживайте конструкцию одной рукой.
Важные нюансы:
Не поднимайте обшивку резко! Предварительно отсоедините все коммуникации:
- Разожмите фиксатор и отключите разъемы электростеклоподъемника.
- Снимите тросик механического открывания замка с кронштейна на обшивке.
После отключения проводки и тросика аккуратно снимите обшивку полностью. Уложите ее на мягкую поверхность лицевой стороной вниз, чтобы избежать царапин.
Отсоединение электрических разъемов мастер-кнопок
Перед извлечением замка обязательно обесточьте систему, отсоединив минусовую клемму аккумулятора. Нарушение этого правила может вызвать короткое замыкание или повреждение электронных компонентов центрального замка. Убедитесь, что ключ зажигания находится в положении «LOCK» во избежание срабатывания сигнализации.
После снятия дверной карты найдите два разъема: основной блок центрального замка (провода в черной изоляции) и разъем электропривода стеклоподъемника (при наличии). Они закреплены на металлическом каркасе двери пластиковыми клипсами или фиксаторами. Определите расположение язычков-фиксаторов на каждом коннекторе перед отсоединением.
- Зафиксируйте пальцем пластмассовый фиксатор разъема центрального замка
- Плавно потяните корпус коннектора на себя, не прилагая усилий к проводам
- Повторите операцию для разъема стеклоподъемника (если установлен)
- Аккуратно отведите жгут проводов в сторону от рабочей зоны
Важно: Не допускайте провисания проводов – закрепите их на дверной раме изолентой. При наличии следов окисления на контактах обработайте их контактным очистителем до повторного подключения.
Удаление влагозащитной пленки с внутренней стороны двери
Отогните края пленки по периметру двери, используя пластиковый монтажный инструмент или пальцы. Начинайте с нижних углов, где обычно скапливается влага – эти участки часто теряют адгезию.
Медленно стягивайте пленку целиком, контролируя отслоение клеевого слоя. При сильном прилипании прогрейте стыки феном (60-70°C) или используйте очиститель WD-40 для растворения остатков клея.
Последовательность демонтажа
- Освободите фиксаторы электропроводки стеклоподъемника
- Отсоедините разъемы динамика и кнопки замка (при наличии)
- Снимите пластиковые заглушки креплений пленки по контуру двери
Важно: не допускайте разрывов материала – целая пленка понадобится как шаблон для новой гидроизоляции. При повреждении сразу сделайте картонный макет.
| Материал | Способ удаления остатков |
| Силиконовый герметик | Скребок + уайт-спирит |
| Бутиловый клей | Разогрев + пластиковый шпатель |
Обезжирьте металлическую поверхность после очистки перед установкой новой изоляции. Используйте для финальной обработки антикоррозийный грунт на стыках.
Определение расположения замка в дверном кармане
Личинка замка находится внутри дверной карты, доступ к ней возможен только после снятия обшивки двери. Рабочий механизм интегрирован в корпус замка и связан с внешней замочной скважиной через тяги и рычаги.
Идентифицировать точное положение личинки можно по металлическому корпусу цилиндра, который выступает из основного блока замка перпендикулярно плоскости двери. Этот элемент расположен в центральной части кармана, ниже оконного проема и выше механизма стеклоподъемника.
Поисковые ориентиры
- Визуальный осмотр: После снятия обшивки найдите прямоугольный металлический блок размером ~15x10 см – это корпус замка.
- Ключевые признаки:
- Цилиндрическая деталь Ø 17-20 мм с прорезью под ключ
- Стальной фиксатор (стопорная скоба) в виде П-образной пластины
- Идущие к механизму тяги из проволоки толщиной 4-5 мм
- Контрольная проверка: Вставьте ключ в скважину снаружи двери – движение личинки будет видно внутри кармана.
| Элемент | Расположение относительно двери |
|---|---|
| Корпус замка | Центральная треть, высота 20-25 см от нижнего края |
| Личинка | Торцевая часть корпуса замка, направлена к салону |
| Стопорная скоба | Сверху на корпусе личинки, удерживает винт |
Фиксация крепежа сердцевины замка плоскогубцами
После извлечения сердцевины замка подготовьте новый механизм, убедившись в совпадении конфигурации ключа и положения фиксаторов. Удерживайте корпус личинки пальцами, совместив монтажное отверстие с посадочным гнездом на двери.
Вставьте крепежный винт в отверстие на тыльной стороне замка, используя крестовую отвертку. Контролируйте положение личинки, не допуская смещения при затяжке – это может привести к перекосу и повреждению резьбы.
Последовательность фиксации
- Захватите выступающий край фиксирующей скобы узкогубцами через технологическое отверстие в торце двери
- Сожмите губы инструмента до плотного прилегания металлических поверхностей
- Удерживая скобу, затяните крепежный винт на 2-3 оборота отверткой
- Проверьте отсутствие люфта личинки, отпустив плоскогубцы
- Докрутите винт до упора без чрезмерных усилий
При отсутствии доступа к скобе используйте магнитный держатель или согнутую проволоку для временной фиксации. После завершения установки проверьте работу замка ключом во всех положениях до монтажа ручек и декоративных накладок.
Откручивание стопорного винта личинки замка ключом на 8 мм
Снимите пластиковую заглушку на торце двери, закрывающую доступ к крепежному элементу. Используйте тонкую отвертку или нож для аккуратного поддевания прямоугольной панельки, стараясь не повредить края лакокрасочного покрытия.
Найдите вертикально расположенный винт с шестигранной головкой, удерживающий личинку внутри замкового механизма. Он расположен строго напротив цилиндрового блока и может быть частично скрыт смазкой или загрязнениями – предварительно очистите зону ветошью.
Процедура демонтажа крепежа
Вставьте ключ на 8 мм в головку винта, плотно зафиксировав инструмент для исключения срыва граней. Проворачивайте против часовой стрелки с умеренным усилием – резьба обычно обработана консистентной смазкой, но возможна коррозия.
При затрудненном откручивании:
- Аккуратно постучите по рукоятке ключа молотком для разрушения ржавчины
- Обработайте резьбовое соединение WD-40 и выждите 5–7 минут
- Используйте трещоточную рукоятку для увеличения прикладываемого усилия
После полного выкручивания сохраните винт – он понадобится для установки новой личинки. Убедитесь, что крепеж свободно вышел из посадочного гнезда и не остался внутри механизма.

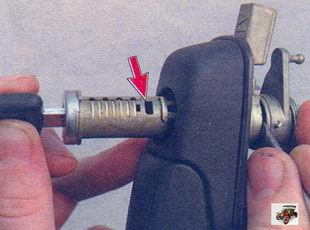

Извлечение личинки замка через технологическое отверстие
Найдите технологическое отверстие овальной формы на торцевой части двери со стороны салона (ближе к замку). Оно закрыто резиновой заглушкой – аккуратно подденьте её отвёрткой и снимите.
Вставьте ключ в личинку замка и поверните его в положение "открыто" (вертикально вверх). Это разблокирует фиксатор секретного механизма и позволит вытолкнуть личинку наружу.
Процесс извлечения
- Через технологическое отверстие нащупайте металлический толкатель (стержень) или язычок крепления личинки.
- Нажмите отвёрткой или пальцем на толкатель, одновременно подталкивая личинку с внешней стороны двери.
- При правильном нажатии личинка легко выйдет из посадочного гнезда наружу вместе с ключом.
Если личинка не поддается:
Проверьте положение ключа – он должен быть строго в позиции "открыто".
Не применяйте чрезмерную силу – это повредит механизм замка. Аккуратно пошевелите личинку в гнезде, повторно нажмите на фиксатор.
| Что делать | Чего избегать |
| Использовать ключ для вытягивания | Дёргать ключ вбок/вниз |
| Смазать механизм WD-40 при заклинивании | Бить по личинке молотком |
Проверка совместимости новой личинки со старым ключом
После установки новой личинки замка в дверь ВАЗ 2114, но перед полной сборкой механизма, критически важно проверить работоспособность оригинального ключа. Это исключит риск блокировки двери из-за несовпадения секретов.
Извлеките цилиндровый механизм из корпуса замка, оставив его подключенным к тягам и защелкам. Убедитесь, что личинка занимает штатное положение без перекосов, аналогичное финальной установке.
Порядок тестирования
- Плавная проверка хода: Вставьте старый ключ в скважину новой личинки до упора. Поверните его по часовой стрелке (в положение открытия замка) и против (в положение запирания). Движение должно происходить без заеданий, с равномерным усилием.
- Контроль возврата: После каждого поворота отпустите ключ. Исправная личинка самостоятельно вернет его в нейтральное вертикальное положение благодаря работе пружин.
- Фиксация положения: Проверьте четкость фиксации ключа в крайних точках. При открытии/закрытии должен быть слышен характерный щелчок срабатывания механизма.
Критические признаки несовместимости:
- Ключ не проворачивается или требует чрезмерного усилия
- Ключ проворачивается, но не возвращается в исходное положение
- Механизм издает скрежет, щелчки или иные посторонние звуки
- Ключ вставляется не до конца либо болтается в скважине
При обнаружении любого из этих симптомов немедленно прекратите использование. Повторно сверьте маркировку новой личинки и старого замка – они должны идентично соответствовать каталожному номеру модели ВАЗ 2114. Если проблема сохраняется, замените личинку на сертифицированную деталь.
Смазка механизма новой личинки замка графитовой смазкой
Графитовая смазка обеспечивает плавную работу секретного механизма и защищает его от коррозии, что особенно важно в условиях перепадов температур и влажности. Использование силиконовых или WD-40 нежелательно – они притягивают пыль и быстро высыхают, увеличивая износ деталей.
Нанесите минимальное количество смазки (шарик диаметром 3-4 мм) внутрь личинки через скважину, избегая избытка. Излишки графита забьют механизм и приведут к заклиниванию. Для распределения состава поверните ключ в замке 5-7 раз, затем извлеките его и удалите остатки с поверхности сухой тканью.
Правила нанесения графитовой смазки
Действуйте поэтапно:
- Очистите скважину от мусора баллоном сжатого воздуха
- Встряхните тюбик со смазкой 30 секунд
- Введите тонкую насадку-носик в замочную скважину
Ключевые требования к процедуре:
- Температурный режим: работа при +5°C и выше
- Периодичность: обработка каждые 15 000 км пробега
- Контроль: после смазки ключ должен проворачиваться без усилий
| Ошибка | Последствие |
| Использование масла | Загустевание на морозе, залипание штифтов |
| Избыток графита | Образование комков, блокировка цилиндра |
Важно: При появлении хруста или тугости проворачивания повторите смазку через 200-300 км пробега. Если проблема сохраняется – проверьте совместимость ключа и личинки.
Установка личинки в замковые направляющие двери
Перед монтажом смажьте внутренние каналы направляющих графитовой смазкой или силиконовым спреем для плавной работы механизма. Убедитесь, что поворотный кулачок личинки совпадает с положением фиксирующего штифта на замке.
Вставьте сердцевину в направляющие под углом 30-45 градусов, совместив квадратное отверстие кулачка с ответным приводом на внутренней стороне замка. При необходимости слегка покачивайте элемент для преодоления сопротивления пружинных фиксаторов.
Ключевые этапы фиксации
- Нажмите на личинку до характерного щелчка – это сработают подпружиненные шарики-фиксаторы по краям корпуса
- Проверьте глубину посадки: торец сердцевины должен быть заподлицо с металлическим корпусом замка
- Поверните ключ в положение "закрыто" – кулачок должен свободно проворачивать привод запорного механизма
Контроль работоспособности: выполните 5-6 циклов открывания/закрывания ключом с полным поворотом. При заедании извлеките личинку и проверьте отсутствие перекоса или мусора в направляющих.
| Типовая ошибка | Последствие | Решение |
| Несовпадение кулачка с приводом | Ключ проворачивается вхолостую | Переустановите личинку с точной ориентацией |
| Загрязнение направляющих | Тугое перемещение сердцевины | Очистите каналы и повторите установку |
Важно: после монтажа проверьте блокировку центрального замка со стороны салона. Если штатный привод не фиксируется – требуется регулировка положения кулачка относительно тяги.
Фиксация личинки стопорным винтом с усилием затяжки 3-5 Н·м
Проверьте совпадение отверстия под стопорный винт на корпусе замка с каналом на установленной личинке. Вращайте сердцевину ключом, если отверстия не совпадают – это обеспечит корректную посадку винта.
Вставьте стопорный винт рукой до упора, избегая перекоса резьбы. Используйте крестовую отвертку с магнитным наконечником или трещоточный инструмент с ограничителем крутящего момента для финальной затяжки.
Правила затяжки стопорного винта
Соблюдайте ключевые требования:
- Момент затяжки: строго 3-5 Н·м (проверяется динамометрическим ключом)
- Последствия перетяжки: срыв резьбы, деформация корпуса замка
- Последствия недотяжки: самопроизвольное выкручивание винта при вибрации
После фиксации проверьте работоспособность: поворачивайте ключ во всех положениях, убедитесь в плавном ходе без заеданий. При затрудненном вращении ослабьте винт на 1/4 оборота и повторите тест.
| Ошибка | Риск | Профилактика |
|---|---|---|
| Затяжка "на глаз" | Деформация штифтов личинки | Использование динамометрического ключа |
| Косая установка винта | Срыв резьбы в корпусе замка | Начальная закрутка пальцами до упора |
Проверка работы механизма ключом до сборки двери
После установки новой личинки в замок двери ВАЗ 2114, но до монтажа обшивки и ручек, выполните тестовую проверку работоспособности. Это критически важно для выявления возможных дефектов монтажа или несовместимости компонентов.
Вставьте ключ в цилиндровый механизм и последовательно проверьте все функции. Убедитесь, что дверная панель не мешает свободному движению тяг и рычагов замка во время тестирования.
- Поворот ключа:
- Медленно поверните ключ по часовой стрелке до упора (положение блокировки)
- Проверьте сопротивление: ход должен быть плавным, без заеданий и скрежета
- Возврат в исходное положение:
- Отпустите ключ после блокировки – он должен самостоятельно вернуться в вертикальную позицию
- При неполном возврате проверьте правильность установки пружин
- Разблокировка:
- Поверните ключ против часовой стрелки до щелчка (положение открытия)
- Проследите за синхронным движением тяги центрального замка
- Извлечение ключа:
- Ключ должен беспрепятственно выниматься только в нейтральном положении
- Проверьте фиксацию: ключ не должен самопроизвольно выпадать из скважины
Типичные проблемы и решения:
| Ключ не поворачивается | Переустановите личинку, проверьте совмещение штифтов с корпусом замка |
| Замок не фиксируется | Убедитесь в правильном соединении тяг с механизмом блокировки |
| Ключ застревает | Нанесите графитовую смазку на цилиндр, проверьте отсутствие перекосов |
Только после подтверждения корректной работы всех функций и устранения недочетов приступайте к окончательной сборке дверной обшивки. Повторная разборка двери при пропуске дефектов потребует значительных временных затрат.
Восстановление герметичности влагозащитной пленки
После установки новой личинки замка критически важно восстановить целостность влагозащитной пленки на внутренней поверхности двери. Эта пленка предотвращает проникновение воды и грязи в полость двери, защищая механизмы и электрооборудование от коррозии и короткого замыкания.
Поврежденные участки пленки или старый высохший герметик приведут к скоплению конденсата внутри двери, выходу из строя стеклоподъемников и ускоренному ржавлению металла. Обязательно проверьте состояние пленки по всему периметру крепления.
Порядок восстановления герметичности
- Очистка поверхности: Удалите остатки старого герметика и загрязнения с металлического края двери и самой пленки. Используйте обезжириватель (уайт-спирит, антисиликон).
- Подготовка пленки: Аккуратно расправьте пленку, убедитесь, что она полностью закрывает технологические отверстия. При необходимости замените сильно порванные фрагменты новым материалом.
- Нанесение герметика:
- Используйте автомобильный бутиловый герметик (ленточный или в тубе).
- Нанесите непрерывный слой герметика толщиной 5-8 мм по всему контуру металлического борта двери, где будет крепиться пленка.
- Фиксация пленки: Плотно прижмите влагозащитную пленку к нанесенному герметику, разглаживая ее от центра к краям для удаления воздушных пузырей.
- Проверка и сушка: Убедитесь в отсутствии незагерметизированных участков по краям. Дайте герметику высохнуть согласно инструкции производителя (обычно 1-2 часа) перед установкой обшивки двери.
Важно: Не используйте монтажную пену, силикон или скотч – они не обеспечивают долговечной гидроизоляции или повреждают пленку. Бутиловый герметик сохраняет эластичность и адгезию при перепадах температур.
Обрезка полиэтилена для доступа к крепежным отверстиям
Полиэтиленовая пленка, защищающая внутренности двери от влаги и грязи, частично закрывает технологические окна и крепежные отверстия личинки замка. Ее необходимо аккуратно подрезать, чтобы получить беспрепятственный доступ к фиксирующим элементам. Работа требует внимательности, так как повреждение проводки или других компонентов под пленкой недопустимо.
Используйте острый канцелярский нож или ножницы с тонкими лезвиями. Четко обозначьте зону реза вокруг крепежных отверстий личинки, ориентируясь на их расположение под пленкой. Сделайте аккуратные надрезы по контуру, формируя отгибаемые клапаны или удаляя небольшой фрагмент материала строго над отверстиями.
Порядок действий
- Определите границы реза: Нащупайте или визуально найдите края крепежных отверстий через пленку.
- Надрежьте пленку: Острием ножа сделайте начальный прокол в центре зоны над отверстием.
- Вырежьте участок:
- Вариант 1: Прорежьте крестообразно над отверстием, затем отогните образовавшиеся треугольные клапаны.
- Вариант 2: Аккуратно вырежьте небольшой прямоугольник или круг, полностью открывающий отверстие.
- Уберите обрезки: Удалите срезанные куски полиэтилена, избегая их попадания внутрь двери.
Важно: Отгибайте пленку минимально необходимой площади, только для свободной установки инструмента. Избегайте больших разрезов – это снизит защитные свойства гидроизоляции. После завершения работ клапаны можно вернуть на место и зафиксировать скотчем.
Подключение проводов к центральному замку и управлению
После установки новой личинки и проверки механической работы замка водительской двери, переходите к электрической части. Откройте обшивку двери для доступа к разъёмам и жгутам проводов.
Найдите штатный разъём подключения замка – он расположен в полости двери рядом с механизмом. Определите назначение проводов по цветовой маркировке (стандарт для ВАЗ 2114):
Распиновка проводов центрального замка
| Цвет провода | Назначение |
|---|---|
| Красный | Постоянный "+" питания |
| Коричневый | Масса ("-") |
| Синий | Сигнал блокировки |
| Жёлтый | Сигнал разблокировки |
Соедините провода новой личинки со штатным разъёмом в следующем порядке:
- Зачистите изоляцию на контактах нового замка (5-7 мм).
- Подключите красный провод личинки к красному проводу авто (через клеммник или пайку).
- Соедините чёрный провод личинки с коричневым проводом авто.
- Синий провод личинки подключите к синему проводу авто.
- Жёлтый провод личинки соедините с жёлтым проводом авто.
Обязательно изолируйте соединения термоусадкой или изолентой. Фиксируйте жгут пластиковыми хомутами вдоль штатной трассы, исключая провисание и контакт с подвижными элементами двери. Перед сборкой обшивки проверьте работу центрального замка:
- Блокировка/разблокировка с кнопки брелока
- Дублирование команд при повороте ключом в замке
- Автоподъём стёкол (при наличии функции)
Установка дверной карты на штатные крепления
Плотно приложите дверную карту к металлическому основанию двери, совместив технологические отверстия под ручки и динамики с соответствующими элементами конструкции. Контролируйте точное совпадение всех крепежных точек карты со штатными пластиковыми фиксаторами на кузове.
Сильно надавите ладонью по всей площади обшивки, последовательно защелкивая клипсы. Начинайте с центральной части, двигаясь к краям, чтобы избежать перекоса. Добейтесь характерного щелчка каждого фиксатора – отсутствие звука сигнализирует о неполной посадке.
Фиксация дополнительных элементов
Завершите монтаж установкой накладок и функциональных компонентов:
- Вставьте пластиковую заглушку ручки-держателя до упора
- Зафиксируйте регулятор стеклоподъемника штатными саморезами
- Установите карманы для мелочей, совместив их крепежные язычки с пазами карты
Проверьте качество монтажа: удостоверьтесь в отсутствии зазоров более 1 мм по периметру обшивки. Подтяните края карты усилием 3-5 кгс при выявлении непосаженных клипс – перекос исключен при правильной установке.
Затяжка винтов крепления внутренней накладки двери
Установите внутреннюю накладку двери на штатное место, совместив все технологические отверстия с крепежными шпильками и фиксаторами. Контролируйте правильное положение пластиковых клипс – они должны встать в пазы металлической основы без перекосов.
Наживите все винты крепления вручную, соблюдая исходную схему расположения. Убедитесь, что накладка плотно прилегает к каркасу по всему периметру, а зазоры между деталями равномерны.
Порядок затяжки
- Начните с верхних винтов по углам накладки, совершая 2-3 оборота шуруповертом на каждом.
- Перейдите к нижним крепежным точкам, повторяя процедуру предварительной затяжки.
- Обработайте центральные винты в последовательности: верхний ряд → средний → нижний.
Окончательно затяните все винты крестообразной схемой от центра к краям. Прилагайте умеренное усилие – чрезмерная затяжка вызывает:
- Деформацию пластика накладки
- Срыв резьбы в посадочных отверстиях
- Появление скрипов при вибрации
Проверьте отсутствие люфта накладки, нажав на нее в разных точках. При необходимости выполните коррекцию равномерности прилегания повторной подтяжкой соседних винтов.
Монтаж пластмассовой заглушки ручки двери
Установите заглушку в штатное отверстие наружной ручки, совместив её фиксаторы с пазами на кузове двери. Контролируйте плотное прилегание детали по всему периметру – зазоры недопустимы.
Сильно надавите ладонью на центральную часть заглушки до характерного щелчка. Убедитесь, что все крепежные усики полностью зашли в технологические отверстия металла кузова.
Последовательность фиксации
- Очистите посадочное место от грязи и остатков смазки
- Расположите заглушку под углом 30° к плоскости двери
- Совместите верхние фиксаторы с пазами кузова
- Плотно прижмите нижнюю часть до защелкивания
| Контрольная точка | Требование |
| Боковые зазоры | Максимум 0.5 мм по всему контуру |
| Фиксация | Отсутствие подвижности при нажатии |
При монтаже не используйте инструменты – чрезмерное усилие повредит пластиковые крепления. Если заглушка не становится на место, проверьте правильность позиционирования фиксаторов относительно технологических отверстий в металле двери.
Тестирование работоспособности замка снаружи и внутри
После установки новой личинки замка и сборки двери необходимо проверить корректность работы механизма с обеих сторон.
Убедитесь, что все крепежные элементы затянуты, а декоративные накладки установлены без перекосов перед началом тестирования.
Проверка снаружи автомобиля
Этапы теста:
- Вставьте ключ в замочную скважину и проверните его плавно до упора в положение «открыто» и «закрыто». Обратите внимание на:
- Отсутствие заеданий или скрежета при повороте
- Легкость возврата ключа в вертикальное положение
- Потяните дверную ручку на себя в момент поворота ключа – замок должен надежно фиксировать/отпускать ригель.
- Извлеките ключ при закрытом положении замка – он должен выниматься свободно, без приложения усилий.
Проверка из салона автомобиля
Ключевые действия:
| Элемент управления | Ожидаемый результат |
|---|---|
| Ручка блокировки замка (штифт на торце двери) | При нажатии вниз – звук срабатывания центрального замка, блокировка всех дверей |
| Дверная ручка изнутри | Плавное открывание при поднятии ручки вверх (при разблокированном замке) |
| Кнопка центрального замка (при наличии) | Синхронная блокировка/разблокировка всех дверей при нажатии |
Важно: Повторите цикл блокировки/разблокировки 5-7 раз для проверки стабильности работы механизма. При обнаружении тугого хода или неполного срабатывания – разберите узел для диагностики установки личинки.
Особенности замены личинки для автомобилей с сигнализацией
Наличие штатной или дополнительной сигнализации существенно усложняет процесс замены личинки замка двери ВАЗ 2114. Основная сложность заключается в электронной составляющей: личинка механически связана с контактной группой, передающей сигнал на блок управления системой охраны.
Некорректное вмешательство может вызвать срабатывание сигнализации, блокировку иммобилайзера или потерю связи между ключом и электронным блоком. Перед началом работ обязательно отключите минусовую клемму аккумулятора для предотвращения короткого замыкания и ложных срабатываний системы.
Ключевые этапы и требования
- Демонтаж контактного разъема:
После снятия обшивки двери отсоедините колодку проводов от замка. Фиксатор обычно расположен сверху корпуса замка. Не допускайте натяжения проводов. - Совместимость новой личинки:
Убедитесь, что заменяемая личинка имеет идентичный тип контактной группы и распиновку разъема. Несовпадение приведет к неработоспособности сигнализации или центрального замка. - Перенос чипа транспондера:
Если в старом ключе установлен иммобилайзерный чип:- Аккуратно извлеките его из корпуса старого ключа
- Установите в новый ключ от замененной личинки
- Убедитесь в отсутствии механических повреждений чипа
- Перепрограммирование:
После установки новой личинки потребуется:Штатная сигнализация Адаптация ключей через диагностическое оборудование (типа ELM327 с ПО для ВАЗ) Дополнительная сигнализация Перепривязка брелоков согласно инструкции к охранной системе - Проверка функций:
Тестируйте в последовательности:- Механическое открывание двери новым ключом
- Срабатывание центрального замка при повороте ключа
- Реакция сигнализации на открытие (включение/отключение)
Важно! При отсутствии опыта работы с автоэлектрикой или специализированного ПО для перепрошивки иммобилайзера – обратитесь в сервис. Самостоятельные ошибки могут заблокировать запуск двигателя.
Профилактика заедания механизма после окончания работ
После установки новой личинки замка ВАЗ 2114 критически важно предотвратить её заедание, которое может возникнуть из-за трения, скопления пыли или недостаточной смазки. Непродуманные действия на этом этапе сведут на нет все усилия по замене и приведут к повторному ремонту.
Систематическая профилактика гарантирует плавную работу запорного устройства и продлевает срок службы детали. Соблюдение простых правил ухода исключит риск блокировки двери в самый неподходящий момент.
Ключевые меры предотвращения проблем
Смазка механизма:
- Используйте специализированные автосмазки (графитовые аэрозоли или силиконовые составы).
- Наносите состав через замочную скважину на ключ, проворачивая его 5-6 раз для распределения.
- Избегайте густых масел – они притягивают пыль и застывают на морозе.
Контроль работы:
- Проверяйте лёгкость хода ключа при открывании/закрывании сразу после монтажа.
- Убедитесь в чётком срабатывании центрального замка при дистанционном управлении.
- При затруднённом повороте – повторите очистку и смазку.
Защита от загрязнений:
- Установите резиновый или силиконовый колпачок на замочную скважину.
- Регулярно очищайте щёткой область вокруг личинки от песка и дорожных реагентов.
- Избегайте попадания воды внутрь механизма при мойке авто.
Регламент обслуживания:
| Действие | Периодичность |
| Профилактическая смазка | Каждые 3 месяца или после сильных дождей |
| Очистка от пыли | Ежемесячно |
| Диагностика хода ключа | При каждом ТО (10-15 тыс. км) |
Список источников
При подготовке инструкции использовались проверенные технические материалы и практический опыт по обслуживанию автомобилей семейства ВАЗ. Источники включают официальную документацию и экспертные рекомендации для точного описания процедуры замены личинки замка.
Все указанные ресурсы содержат детальные схемы, спецификации крепежных элементов и пошаговые алгоритмы работ. Особое внимание уделено безопасности и особенностям конструкции дверных механизмов ВАЗ 2114.
Основные материалы
- Официальное руководство по ремонту ВАЗ 2113, 2114, 2115 издательства "Третий Рим"
- Технические бюллетени завода-изготовителя АвтоВАЗ по замковым системам
- Статья "Устройство и ремонт дверных замков ВАЗ 2108-2115" в журнале За рулём
- Видеоинструкции от канала Авто_Ремонт на платформе YouTube
- Тематические обсуждения на форуме ВАЗ 2114 Клуб (раздел "Кузов и салон")
- Мануал LADA Samara 2: Бортовое оборудование (глава "Двери и замки")
- Практическое пособие Слесарные работы на автомобиле ВАЗ-2114 от издательства "За рулём"
