Как поменять ступичный подшипник на Шевроле Нива своими руками

Статья обновлена: 18.08.2025

Исправный ступичный подшипник критически важен для безопасности и управляемости автомобиля. Несвоевременная замена изношенного подшипника приводит к гулу при движении, вибрациям руля и риску заклинивания колеса.

Процедура замены переднего ступичного подшипника на Шевроле Нива требует специального инструмента и технических навыков. Правильное выполнение работ обеспечит долговременную работу узла и безопасность эксплуатации.

Далее представлена пошаговая инструкция по замене ступичного подшипника переднего колеса Шевроле Нива.

Подготовка необходимых инструментов и расходников

Качественная замена ступичного подшипника Шевроле Нива требует обязательной предварительной подготовки всего инструментария и комплектующих. Отсутствие даже одного ключа или расходника приведет к затягиванию процесса и риску повреждения смежных узлов.

Убедитесь, что рабочее пространство освещено и защищено от осадков, а автомобиль надежно зафиксирован на ровной поверхности. Заранее проверьте состояние новых деталей и соответствие их каталожным номерам вашей модели.

Перечень инструментов и материалов

Инструменты	Расходники
Комплект торцевых головок (19-36 мм) Динамический ключ (момент до 250 Нм) Съёмник стопорных колец (пассатижи-кусачки) Молоток, монтировка, зубило Домкрат гидравлический + страховочные подставки Спецсъёмник для подшипников (например, КС-505)	Новый подшипник ступицы в сборе (арт. 2123-3103090) Термостойкая смазка (типа Litol-24 – 80 г) Баллончик WD-40 или аналог Новое стопорное кольцо (при деформации старого) Чистящая ветошь без ворса (2-3 шт)

Критично: для моделей после 2009 года потребуется головка на 30 мм с усиленным воротком – гайка ступицы затягивается моментом 235 Нм. Обязательно используйте динамометрический ключ при финальной сборке!

Установка автомобиля на ровную площадку

Зафиксируйте автомобиль стояночным тормозом и включите первую передачу (для механической КПП) или режим "Р" (для автоматической). Убедитесь в отсутствии уклонов поверхности, используя строительный уровень при необходимости. Откройте капот и извлеките ключ зажигания для блокировки рулевой колонки.

Подготовьте противооткатные упоры (башмаки) минимум двух типоразмеров. Установите крупные упоры под задние колеса по диагонали от заменяемого подшипника: при работе с левым передним колесом – под правое заднее, и наоборот. Дополнительно разместите мелкие упоры с противоположной стороны передней оси.

Порядок размещения упоров

1. Заднее колесо по диагонали: основной башмак под протектор
2. Переднее колесо с противоположной стороны: дополнительный башмак у внешнего борта шины
3. Проверка устойчивости: раскачайте кузов рукой с усилием 15-20 кг

Рабочая сторона	Основной упор	Дополнительный упор
Левое переднее колесо	Правое заднее	Правое переднее
Правое переднее колесо	Левое заднее	Левое переднее

Перед подъемом домкратом проверьте отсутствие под колесами:

• Камней диаметром >3 см
• Луж глубиной >2 см
• Льда или масляных пятен

Фиксация колес противооткатными башмаками

Перед поддомкрачиванием автомобиля установи противооткатные башмаки под колеса противоположной оси. Это критически важно для предотвращения самопроизвольного движения Шевроле Нива при работах с подвешенной ступицей.

При замене заднего ступичного подшипника зафиксируйте передние колеса башмаками. Если обслуживается передняя ступица – блокируйте задние колеса. Убедитесь, что башмаки плотно контактируют с шинами на твердом и ровном покрытии.

Правила применения башмаков

• Выбор позиции: Башмаки устанавливаются под колеса неподнимаемой оси
• Дополнительная страховка: Для усиления защиты включите ручной тормоз и первую передачу (или "Паркинг" для АКПП)
• Контроль устойчивости: Проверьте отсутствие уклонов поверхности более 5 градусов

Обслуживаемая ось	Фиксируемая ось	Рекомендуемое число башмаков
Передняя	Задняя	2 (оба колеса)
Задняя	Передняя	Минимум 1 (со стороны работающего)

1. Затяните ручник до упора
2. Подложите башмаки вплотную к протектору с двух сторон колеса
3. Покачайте авто руками – колеса не должны смещаться
4. При длительных работах добавьте упоры под кузов (козелки)

Ослабление гаек на передних колесах

Перед поддомкрачиванием автомобиля критически важно ослабить гайки крепления колес на твердой поверхности. Попытка сделать это после подъема приведет к проворачиванию колеса вместе с ключом из-за отсутствия сопротивления, что усложнит работу и может повредить компоненты подвески. Убедитесь, что автомобиль стоит на ровном месте с затянутым ручным тормозом.

Используйте баллонный ключ подходящего размера (19 мм для Шевроле Нива) и монтажную лопатку для защиты диска. Приложите усилие строго против часовой стрелки, нажимая на ключ ногой или используя рычаг из металлической трубы для увеличения момента. Не откручивайте гайки полностью – достаточно ослабить их на 1/2-3/4 оборота для последующего легкого снятия.

Порядок действий и типичные ошибки

Выполняйте операцию в строгой последовательности:

1. Звездообразная схема: Ослабляйте гайки крест-накрест (например: 1-3-2-4 если представить колесо как циферблат). Это предотвращает деформацию диска.
2. Контроль усилия: При закисании резьбы обработайте её WD-40, но избегайте ударных инструментов – высок риск срыва шпилек.
3. Фиксация: После ослабления вручную заверните гайки на 2-3 нити резьбы для безопасности при подъеме.

Необходимые инструменты	Риски при нарушении порядка
Баллонный ключ 19 мм	Срыв резьбы шпилек
Проникающая смазка	Деформация колесного диска
Защитная лопатка	Срыв ключа с граней гаек

Важно: Если гайки не поддаются – не пытайтесь увеличивать рычаг ключа трубой длиннее 1 метра. Прикипевшие элементы прогрейте строительным феном или обратитесь на СТО. После ослабления немедленно установите автомобиль на подставки – работать только с домкратом запрещено!

Поднятие передней части домкратом

Перед подъемом убедитесь, что автомобиль стоит на ровной твердой поверхности (асфальт, бетон), включите ручной тормоз и заднюю передачу. Зафиксируйте задние колеса противооткатными упорами или крупными камнями для предотвращения движения. Ослабьте болты крепления переднего колеса, которое будет сниматься (ключом на "19"), но не откручивайте их полностью – это безопаснее делать при опущенном авто.

Найдите штатную точку поддомкрачивания на переднем лонжероне – она расположена за передним колесом в виде усиленного металлического участка с выемкой. Установите домкрат строго перпендикулярно земле, совместив его подхват с выемкой на лонжероне. Плавно поднимайте автомобиль до отрыва колеса от земли на 5-7 см. Никогда не залезайте под машину, опирающуюся только на домкрат!

Безопасная установка подпорок

Немедленно установите страховочные опоры ("козлы") под силовые точки кузова:

• Под лонжероны в зоне монтажных проушин
• Или под балку переднего моста возле креплений амортизаторов

Опустите автомобиль на опоры, убедившись в их устойчивости. Домкрат можно оставить как дополнительную страховку, но основная нагрузка должна приходиться на "козлы". Проверьте стабильность конструкции, слегка покачав авто рукой. Только после этого полностью выкрутите болты колеса и снимите его.

Обеспечение безопасности страховочными подставками

После поднятия автомобиля домкратом на необходимую высоту, НЕМЕДЛЕННО установите под несущие элементы кузова (пороги, лонжероны, точки крепления подвески) минимум четыре страховочные подставки. Домкрат в процессе работы может потерять устойчивость или опуститься из-за поломки, утечки гидравлической жидкости или случайного сброса давления. Даже незначительный сдвиг автомобиля при приложении усилий при демонтаже ступицы или запрессовке подшипника способен привести к его падению.

Подставки должны быть установлены на ровную, твердую поверхность (асфальт, бетон). Использование кирпичей, деревянных чурбаков, камней или других ненадежных опор категорически запрещено – они могут расколоться или деформироваться под весом автомобиля. Убедитесь, что подставки выставлены строго вертикально и плотно контактируют с кузовом в предназначенных для этого местах. Никогда не работайте под автомобилем, опирающимся только на домкрат.

Ключевые правила использования страховочных подставок

• Правильная позиция: Устанавливайте подставки ТОЛЬКО под штатные усиленные точки кузова, указанные в руководстве по ремонту Шевроле Нива (обычно внутренние усиления порогов или лонжеронов). Избегайте установки под топливные баки, элементы выхлопной системы, рычаги подвески или тормозные магистрали.
• Стабильность: Обеспечьте максимальную устойчивость подставок. При работе на грунте или гравии используйте большие, толстые подкладки (специальные платформы или прочные металлические листы) под основание каждой подставки для увеличения площади опоры и предотвращения утопания.
• Двойная страховка: Перед началом работ с колесом (снятие, демонтаж ступицы) слегка опустите автомобиль домкратом, чтобы его вес полностью лег на страховочные подставки. Домкрат можно оставить в поднятом положении, слегка нагруженным, как ДОПОЛНИТЕЛЬНУЮ страховку, но основную нагрузку должны нести подставки.
• Контроль перед работой: Перед залезанием под автомобиль для проверки состояния тормозных шланогов, датчика ABS или других элементов, энергично покачайте автомобиль руками в продольном и поперечном направлениях, приложив значительное усилие. Убедитесь в абсолютной стабильности и отсутствии малейших подвижек на подставках.

Полное снятие переднего колеса

Ослабьте болты крепления колеса на весу, используя баллонный ключ или ударный гайковерт. Автомобиль должен стоять на ровной поверхности с включенной передачей (или положении "P" для АКПП) и затянутым ручным тормозом. Проверните болты против часовой стрелки, прилагая усилие, но не снимайте их полностью на этом этапе.

Поднимите переднюю часть автомобиля домкратом, соблюдая меры безопасности. Установите машину на надежные подпорки (козлы). Никогда не работайте под автомобилем, опирающимся только на домкрат. Убедитесь, что кузов устойчиво зафиксирован на подпорках перед началом работ.

Последовательность демонтажа

1. Снимите декоративный колпак колеса (при наличии), поддев его монтажной лопаткой.
2. Окончательно выкрутите все болты крепления колеса. Отложите их в сторону, чтобы избежать потери.
3. Снимите колесо со ступицы, аккуратно стащив его по направляющим шпилькам. При затруднении – нанесите проникающую смазку WD-40 на центр ступицы.
4. Очистите посадочную поверхность ступицы и внутреннюю часть колесного диска от грязи металлической щеткой.

Проверьте состояние тормозного диска и суппорта. При наличии подтеков тормозной жидкости или критической коррозии элементов – запланируйте дополнительное обслуживание тормозной системы.

Элемент	Контроль при снятии
Шпильки ступицы	Отсутствие деформации и срыва резьбы
Тормозной шланг	Целостность, отсутствие перегибов и трещин
Пыльник ШРУСа	Плотная посадка, отсутствие разрывов

Снятое колесо разместите под порогом автомобиля – это создаст дополнительную страховку на случай падения с подпорок. При длительном демонтаже подшипника установите колесо на штатное место без полной затяжки болтов для защиты ступицы от загрязнения.

Демонтаж декоративного колпака ступицы

Декоративный колпак ступицы защищает центральную гайку или болт крепления колеса от загрязнений и придает диску эстетичный вид. Он изготовлен из пластика и фиксируется на ступице за счет плотной посадки или защелок. Повреждение этого элемента при демонтаже приведет к необходимости замены.

Перед началом работ убедитесь, что автомобиль надежно зафиксирован на ровной поверхности стояночным тормозом и противооткатными упорами. Колпак демонтируется без снятия колеса, что упрощает процесс, но требует аккуратности из-за хрупкости материала.

Инструменты:

• Монтажная лопатка или широкая плоская отвертка
• Резиновая киянка (опционально)
• Ветошь для очистки посадочного места

Последовательность демонтажа

1. Тщательно очистите стык колпака и ступицы от грясти и дорожных реагентов щеткой или ветошью.
2. Вставьте монтажную лопатку в технологический паз между колпаком и диском колеса. При отсутствии паза – аккуратно подденьте край элемента.
3. Плавно надавите на инструмент, создавая равномерное усилие по окружности колпака. Избегайте перекоса и точечных нагрузок.
4. При затрудненном снятии слегка постучите киянкой по лопатке (через деревянную проставку). Не применяйте металлический молоток!
5. После выхода колпака из посадочного места извлеките его вручную. Проверьте целостность крепежных усиков и защелок.

Важно: Если колпак не поддается демонтажу стандартным способом, прогрейте его феном – это размягчит пластик и снизит риск повреждения.

Откручивание гайки крепления ШРУСа

Перед снятием ступицы необходимо демонтировать гайку крепления наружного шарнира равных угловых скоростей (ШРУС), которая фиксирует привод в ступичном узле. Используйте торцевой ключ на 30 мм или специальную головку с удлинителем, предварительно сняв декоративный колпачок колеса. Убедитесь, что автомобиль стоит на ручнике, а противооткатные упоры надежно зафиксированы под колесами.

Застопорите вращение ступицы, вставив монтировку между шлицами тормозного диска и суппортом, либо попросите помощника нажать педаль тормоза при работающем двигателе. Гайка затянута с высоким моментом (около 230 Н·м), поэтому для ее ослабления потребуется значительное усилие или ударный гайковерт. Прикипевшие резьбовые соединения обработайте проникающей смазкой WD-40 за 10–15 минут до начала работ.

Ключевые этапы операции

1. Снимите защитный колпачок гайки (при наличии)
2. Наденьте ключ на грани гайки строго перпендикулярно
3. Уприте монтировку в тормозной диск, блокируя ступицу
4. Резким движением против часовой стрелки сорвите гайку
5. Докрутите вручную до конца резьбы

Важно: не выкручивайте гайку полностью до снятия колеса – оставьте 2-3 витка резьбы для безопасности. Полное удаление производите только после снятия колеса и отвода тормозного суппорта в сторону. При повреждении граней используйте экстрактор или зубило с молотком.

Снятие стопорного кольца с ШРУСа

После демонтажа ступицы со шпилек привода и снятия стопорной гайки ШРУСа со шлицевого конца полуоси, требуется извлечь стопорное кольцо, фиксирующее внутренний шарнир (ШРУС) в ступице. Это кольцо расположено в специальной канавке на шлицах ШРУСа, непосредственно перед фланцем, который упирается в ступичный подшипник.

Стопорное кольцо представляет собой разрезное пружинное кольцо круглого или прямоугольного сечения. Оно плотно сидит в канавке и требует аккуратного подхода для снятия, так как обладает значительным натягом. Применение грубой силы или неподходящего инструмента может привести к повреждению кольца или шлицов ШРУСа.

Инструменты и порядок действий:

• Подготовьте инструмент: Используйте две отвертки с плоским, прочным жалом среднего размера или специальные съемники для стопорных колец (узкогубцы).
• Определите положение замка: Найдите место разреза (замок) стопорного кольца. Обычно оно хорошо видно.
• Снимите натяг: Вставьте кончики двух отверток в замок кольца с противоположных сторон. Аккуратно разведите отвертки в стороны, увеличивая диаметр кольца и снимая его натяг со шлицов ШРУСа.
• Сдвиньте кольцо: Удерживая кольцо в разведенном состоянии одной отверткой, второй отверткой или пальцами аккуратно сдвиньте его вдоль шлицов ШРУСа в сторону от канавки (к концу вала). Не бросайте кольцо – оно может отлететь.
• Извлеките кольцо: Как только кольцо полностью выйдет из канавки, снимите его с вала ШРУСа.

Важные моменты:

• Не используйте тупые или тонкие отвертки – они могут соскользнуть и повредить руки или шлицы.
• Если кольцо сильно закисло или деформировано, его можно осторожно поддеть по окружности, чередуя точки приложения усилия.
• Перед установкой нового подшипника обязательно проверьте состояние стопорного кольца. Замените его на новое при наличии деформаций, трещин или значительного износа.
• Установка нового кольца производится в обратном порядке: его сжимают, вводят в канавку на ШРУСе и отпускают, давая пружинить в паз.

Отсоединение тормозного суппорта

После демонтажа колеса обеспечьте надежную фиксацию автомобиля на подставках. Визуально проверьте состояние тормозного шланга, убедившись в отсутствии трещин или следов подтекания тормозной жидкости. Приготовьте крюк или проволоку для временного крепления суппорта после снятия.

Очистите направляющие болты суппорта от грязи металлической щеткой. Обработайте резьбовое соединение проникающей смазкой WD-40 для облегчения откручивания, особенно если присутствуют следы коррозии. Подготовьте торцевой ключ на 17 мм и монтировку.

Последовательность демонтажа

1. Открутите два направляющих болта крепления суппорта к поворотному кулаку. Используйте торцевой ключ, при необходимости примените удлинитель для увеличения рычага.
2. Аккуратно снимите суппорт, удерживая его рукой во избежание провисания на тормозном шланге. Не допускайте резких движений – это может повредить гибкую магистраль.
3. Немедленно подвесьте суппорт к пружине подвески или элементу кузова с помощью подготовленного крюка. Запрещено оставлять узел висеть исключительно на шланге – это приведет к его деформации или разрыву.

Извлеките тормозные колодки из скобы. Проверьте толщину фрикционного материала – при износе свыше 70% рекомендуется замена. Осмотрите поверхность диска на предмет глубоких борозд или термических трещин.

Элемент	Критическая неисправность	Действие
Тормозной шланг	Трещины, вздутия, потеки	Обязательная замена
Направляющие болты	Деформация резьбы, коррозия	Очистка или установка новых
Пыльники поршней	Разрывы, потеря эластичности	Ревизия суппорта

Фиксация суппорта на пружине подвески

После снятия колеса и отворачивания болтов направляющих суппорта, тормозной суппорт необходимо аккуратно снять с тормозного диска. Его нельзя оставлять висеть только на тормозном шланге, так как это может привести к повреждению шланга или нарушению герметичности тормозной системы. Требуется надежная фиксация суппорта в подвешенном положении.

Один из наиболее распространенных и практичных способов – подвесить суппорт на пружину передней стойки подвески. Для этого удобно использовать прочную проволоку (например, сварочные электроды), пластиковый хомут большого размера или специальный крюк из комплекта авторемонтного инструмента. Проволоку или хомут нужно продеть через отверстие в корпусе суппорта или надежно зацепить за его ребро.

Последовательность фиксации:

1. Снимите суппорт: Аккуратно снимите суппорт с тормозного диска после откручивания направляющих.
2. Подготовьте крепеж: Возьмите кусок прочной проволоки длиной 30-40 см или крепкий пластиковый хомут.
3. Проденьте крепеж: Проденьте проволоку через подходящее отверстие или зацепите ее за корпус суппорта.
4. Зафиксируйте на пружине: Надежно привяжите или затяните другой конец проволоки (хомут) вокруг витков пружины передней подвески. Убедитесь, что суппорт висит свободно, без натяжения тормозного шланга.
5. Проверьте положение: Убедитесь, что суппорт надежно закреплен, не болтается и не касается других деталей подвески или привода. Тормозной шланг должен идти плавно, без перегибов и натяжения.

Важные замечания:

• Никогда не вешайте суппорт только на тормозной шланг! Это гарантированно повредит шланг.
• Используйте только прочные материалы для фиксации (проволока, хомут). Обычная веревка или тонкая леска не подходят.
• Проверьте, чтобы суппорт не мешал дальнейшим работам по снятию ступицы и не мог упасть.
• Избегайте резких движений при работе рядом с закрепленным суппортом.

Надежно зафиксированный суппорт освобождает доступ к ступичному узлу и позволяет безопасно продолжить работы по замене подшипника.

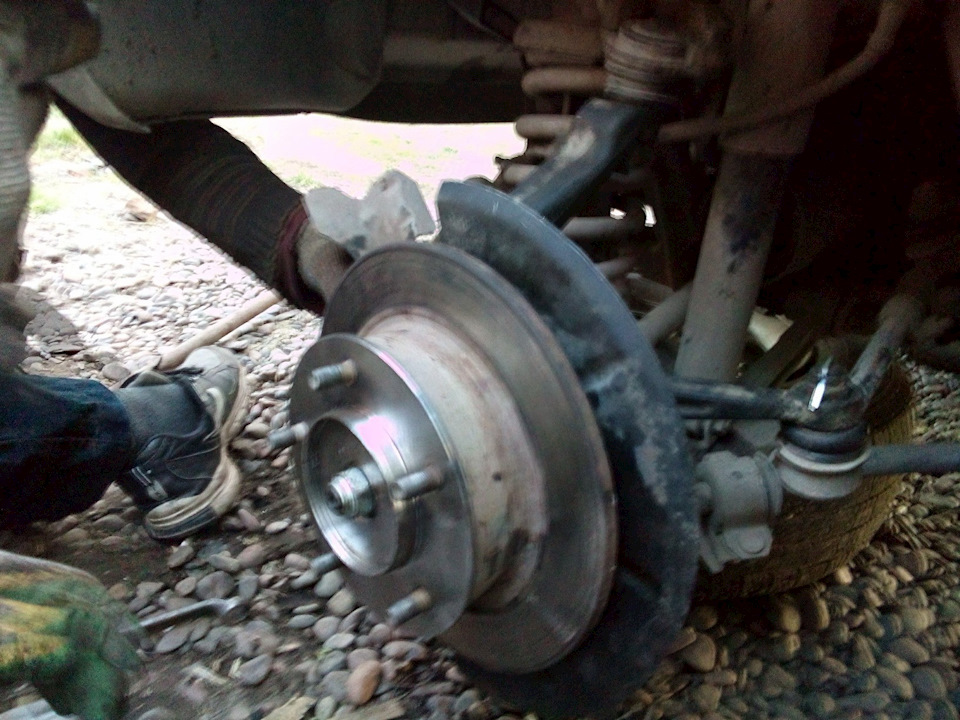

Снятие тормозного диска со ступицы

После фиксации суппорта в безопасном положении и снятия колеса, тормозной диск остается закрепленным на ступице исключительно за счет посадки с натягом и возможной коррозии. Фиксирующие элементы отсутствуют.

Перед демонтажем очистите посадочную зону ступицы и внутреннее отверстие диска металлической щеткой от грязи и окислов. Убедитесь в отсутствии задиров или деформаций на контактных поверхностях.

Процедура демонтажа

1. Обработка проникающей смазкой: Нанесите состав (WD-40, Liquid Wrench) по стыку диска и ступицы, уделяя внимание зоне шпилек. Дайте составу подействовать 10-15 минут.
2. Применение съемника: Установите универсальный съемник для тормозных дисков (3-лапый). Центральный винт упора выверните до контакта со ступичным болтом.

Тип воздействия	Инструмент	Важно
Равномерное усилие	Съемник с храповым механизмом	Избегайте перекоса лап
Ударное воздействие	Молоток + деревянная проставка	Бейте только по краю диска через дерево

3. Снятие прикипевшего диска: Если съемник не справляется:
   • Чередуйте затяжку съемника с аккуратными ударами молотка через деревянный брусок по тыльной стороне диска
   • Запрещено: бить по рабочей поверхности диска или использовать зубило
4. Фиксация положения: После демонтажа отметьте взаимное расположение диска и ступицы мелом (при установке старого диска).

Проверьте состояние посадочного пояска ступицы. Зачистите задиры наждачной бумагой или надфилем. При сильных повреждениях замените ступицу.

Откручивание болтов крепления шаровой опоры

После демонтажа колеса и ослабления ступичной гайки, переходят к доступу к шаровой опоре. Предварительно снимают защитный колпачок с верхнего болта крепления шаровой опоры к поворотному кулаку. Резьбу всех соединений рекомендуется обработать проникающей смазкой WD-40 за 10–15 минут до начала работ для упрощения откручивания.

Используйте торцевой ключ на 13 мм с удлинителем или трещоткой для последовательного ослабления двух болтов крепления. Нижний болт доступен через технологическое окно в рычаге подвески – для его демонтажа потребуется сместить резиновый пыльник в сторону. Верхний болт извлекается после снятия колпачка через отверстие в кронштейне кулака.

Порядок демонтажа

1. Подготовьте инструмент: торцевой ключ 13 мм, вороток, молоток, монтировку.
2. Ослабьте нижний болт:
   • Вставьте ключ через окно в рычаге
   • Ударьте молотком по воротку при закисших соединениях
3. Выкрутите верхний болт после снятия защитного колпачка.
4. Извлеките оба болта вместе с плоскими шайбами – проверьте их состояние на предмет деформации.

Элемент	Тип крепежа	Особенности
Верхний болт	М10х1.25	Требует снятия пластикового колпачка
Нижний болт	М10х1.25	Доступ через окно в рычаге

Важно: не допускайте проворачивания шаровой опоры при откручивании – зафиксируйте палец монтировкой. Если болты не поддаются, прогрейте узел строительным феном до 150°C. После извлечения болтов аккуратно отсоедините шаровую опору от поворотного кулака легкими ударами резиновой киянки по корпусу опоры.

Отсоединение рулевой тяги от поворотного кулака

Перед снятием поворотного кулака для доступа к ступичному подшипнику необходимо отсоединить рулевую тягу. Начните с очистки резьбового соединения пальца тяги и гайки от грязи с помощью щетки и очистителя. Это предотвратит повреждение граней при откручивании.

Надежно зафиксируйте автомобиль на ровной поверхности стояночным тормозом и противооткатными упорами. Поднимите нужную сторону домкратом, установите на подпорку и снимите колесо для обеспечения доступа к узлу рулевого управления.

Процедура отсоединения

1. Сорвите контргайку пальца тяги с помощью накидного ключа на 19 мм, удерживая палец от проворачивания торцовым ключом на 13 мм.
2. Полностью выкрутите гайку, не снимая её с резьбы до конца - оставьте 3-4 витка для защиты резьбы при выбивании.
3. Установите съемник рулевых тяг (типа "лопатка") так, чтобы упорная часть плотно прилегала к поворотному кулаку, а винт упирался в торец пальца тяги.

Важно: Не применяйте ударные инструменты напрямую по пальцу тяги - это может повредить пыльник рулевой рейки и резьбовое соединение.

• Проворачивайте винт съемника до характерного щелчка, свидетельствующего о выходе конического пальца из посадочного места.
• Снимите съемник, полностью открутите и уберите гайку, аккуратно выньте палец тяги из кулака.
• Накройте резьбу пальца защитным колпачком или обмотайте скотчем для предотвращения повреждений.

Деталь	Размер инструмента	Тип съемника
Контргайка пальца	19 мм	Лопаточный (шарнирный)
Палец тяги	13 мм (удержание)

После отсоединения тяги отведите её в сторону, зафиксировав проволокой, чтобы избежать провисания на шланги или приводы. Убедитесь в отсутствии натяжения рулевых шлангов и целостности пыльника рейки перед дальнейшими работами.

Ослабление болта крепления верхнего рычага

Поднимите переднюю часть автомобиля домкратом, установите на козлы и снимите соответствующее колесо. Очистите резьбовую часть болта крепления верхнего рычага от грязи и обработайте проникающей смазкой WD-40 для предотвращения срыва резьбы.

Зафиксируйте головку торцевого ключа на 19 мм на болте, одновременно удерживая контргайку ключом на 22 мм. Проворачивайте болт против часовой стрелки, прикладывая значительное усилие – соединение часто закисает из-за эксплуатационных нагрузок.

Ключевые этапы работы

• Контроль положения рычага: Следите за перемещением рычага при ослаблении, чтобы избежать повреждения пыльника шаровой опоры
• Альтернативные методы: При закисании болта используйте динамический удар молотком по ключу или нагревайте фланец горелкой
• Важно: Не выкручивайте болт полностью – достаточно ослабления на 4-5 оборотов для последующего снятия ступицы

Инструмент	Размер	Назначение
Торцевой ключ	19 мм	Откручивание болта
Рожковый ключ	22 мм	Фиксация контргайки
Монтировка	-	Корректировка положения рычага

После ослабления проверьте плавность хода рычага относительно кронштейна кузова. При обнаружении перекоса или заклинивания демонтируйте болт полностью для очистки посадочных втулок от коррозии.

Выпрессовка пальца рулевой тяги

Для демонтажа ступицы требуется предварительно отсоединить рулевую тягу от поворотного кулака, что невозможно без выпрессовки её пальца из посадочного гнезда. Данная операция требует применения специального съёмника из-за высокой степени запрессовки и коррозионного сцепления деталей.

Использование ударных методов (молоток, монтировка) недопустимо – это повредит пыльники шаровых опор, резьбу пальца или деформирует поворотный кулак. Подготовьте съёмник типа "галстук", мощный рожковый ключ и проникающую смазку типа WD-40.

Последовательность операций

1. Обработать соединение: Тщательно нанесите проникающую смазку на палец тяги в месте его входа в поворотный кулак. Дайте составу подействовать 10-15 минут.
2. Установить съёмник:
   • Зацепите лапки съёмника за проушину поворотного кулака снизу.
   • Вращающийся шток съёмника установите строго по центру торца пальца тяги.
3. Создать усилие: Затягивайте шток съёмника ключом, контролируя соосность. Приложите значительное, но плавное усилие.
4. Контролировать процесс: При характерном щелчке или резком проворачивании штока проверьте, вышел ли палец из конуса. Если движение прекратилось – добавьте смазки и продолжите затяжку.
5. Извлечь палец: После выпрессовки пальца на 3-5 мм, ослабьте съёмник и рукой выкрутите палец из поворотного кулака полностью.

Критические моменты: Если палец не поддается, ни в коем случае не увеличивайте длину ключа рычагом – это может сломать съёмник или повредить узел. Вместо этого:

• Добавьте смазки.
• Легко простучите корпус съёмника и поворотный кулак вокруг пальца молотком для разрушения коррозии.
• Попробуйте кратковременно приложить ударное усилие к штоку съёмника через выколотку (осторожно!).

Ошибка	Последствие	Решение
Перекос съёмника	Срыв резьбы штока, повреждение резьбы пальца	Переустановить съёмник, контролировать соосность
Применение избыточного усилия	Поломка проушины кулака, деформация тяги	Использовать съёмник с гидравлическим штоком
Игнорирование закисания	Обрыв пальца, необходимость замены тяги	Обильная обработка смазкой, прогрев горелкой (с осторожностью!)

Извлечение поворотного кулака в сборе

Отсоедините шаровую опору от рычага подвески: выбейте молотком палец из посадочного гнезда после снятия стопорной гайки. Используйте съёмник шаровых опор при затруднениях, избегая повреждения пыльника.

Снимите наконечник рулевой тяги: разогните контргайку, примените съёмник для выпрессовки конического штыря. Открутите болт крепления стойки стабилизатора поперечной устойчивости к поворотному кулаку.

Извлечение узла

1. Полностью ослабьте гайку крепления ступицы к ШРУСу, но не снимайте
2. Снимите тормозной шланг с кронштейна на кулаке
3. Слегка отожмите поворотный кулак от привода
4. Выбейте ШРУС из ступицы ударами молотка через медную проставку
5. Снимите гайку ступицы и снимите кулак в сборе со ступицей

Важно: перед полным снятием подвесьте тормозной суппорт на проволоке, чтобы избежать нагрузки на шланг. При демонтаже ШРУСа не допускайте провисания вала.

Фиксация ступицы в тисках

После демонтажа ступицы с автомобиля необходимо надежно зафиксировать ее в слесарных тисках для последующей разборки. Это обеспечит безопасность работ и предотвратит повреждение детали при выпрессовке подшипника. Используйте тиски с шириной губок не менее 150 мм, способные создать равномерное усилие зажима.

Перед установкой очистите корпус ступицы от грязи и остатков смазки. Особое внимание уделите посадочным поверхностям под подшипник и фланцу крепления колеса. Убедитесь в отсутствии деформаций на детали – даже незначительные искривления могут затруднить монтаж нового подшипника.

1. Подготовка тисков: Установите на губки защитные накладки из мягкого металла (медь, алюминий) для предотвращения повреждения фланца ступицы
2. Позиционирование: Зажмите ступицу за крепежный фланец, избегая контакта губок с посадочными местами подшипника и сальника
3. Фиксация: Равномерно затяните тиски, обеспечивая неподвижность детали без чрезмерного усилия (деформация фланца недопустима)
4. Контроль: Проверьте устойчивость конструкции – при легком ударе молотком ступица не должна смещаться

Важно: Запрещается фиксировать ступицу за резьбовые части шпилек или тонкостенные элементы корпуса – это гарантированно вызовет деформацию детали. При отсутствии мягких накладок допускается использование двух деревянных брусков-прокладок между губками тисков и фланцем.

Высверливание заклепок на стопорном кольце

После демонтажа ступицы и снятия тормозного диска выявляются заклёпки, фиксирующие стопорное кольцо подшипника. Для их удаления требуется дрель со сверлом диаметром 5–6 мм и защитные очки. Заклёпки расположены равномерно по окружности кольца, обычно в количестве 3–4 штук.

Установите сверло строго по центру заклёпочной головки, избегая смещения. При работе держите дрель перпендикулярно плоскости кольца, чтобы не повредить посадочное место. Сверлите на средних оборотах с умеренным нажимом до полного отделения шляпки заклёпки от кольца.

Ключевые этапы процесса:

1. Зафиксируйте ступицу в тисках через мягкие прокладки
2. Отметьте керном центр каждой заклёпки
3. Высверливайте головки последовательно до среза
4. Удалите остатки стержней пробойником

Ошибка	Последствие
Смещение сверла	Деформация посадочного гнезда
Высокие обороты	Перегрев и повреждение кольца
Глубокое сверление	Задиры на корпусе ступицы

После удаления всех заклёпок аккуратно снимите стопорное кольцо монтажной лопаткой. Обязательно очистите посадочную поверхность от металлической стружки перед установкой нового подшипника.

Снятие стопорного кольца подшипника

Стопорное кольцо фиксирует внутренний подшипник ступицы в посадочном месте, предотвращая его осевое смещение. Оно расположено в специальной канавке на внутренней поверхности ступицы и требует аккуратного демонтажа перед извлечением подшипника. Повреждение кольца или канавки недопустимо.

Перед началом работ тщательно очистите область вокруг кольца металлической щёткой и растворителем для удаления грязи и коррозии. Подготовьте узкогубцы типа "утконос" или специальные клещи для стопорных колец. Убедитесь в наличии хорошего освещения рабочей зоны.

Порядок демонтажа

1. Определите тип кольца:
   Внутренние стопорные кольца на Шниве имеют два монтажных отверстия на концах.
2. Зафиксируйте ступицу:
   Надежно закрепите ступицу в тисках через мягкие прокладки, исключив деформацию.
3. Расположите инструмент:
   Введите концы узкогубцев в отверстия на краях кольца. Сжимайте инструмент строго параллельно оси ступицы.
4. Сожмите кольцо:
   Плавным усилием сведите концы кольца вместе, уменьшая его диаметр до выхода из канавки.
5. Извлеките кольцо:
   Удерживая клещи в сжатом положении, наклоните кольцо и выведите его из посадочного паза. Избегайте резких движений.

Проверьте состояние канавки и самого кольца. При наличии деформаций или сильной коррозии замените кольцо новым. При установке обратно используйте оригинальную деталь с маркировкой GM или качественный аналог.

Установка съемника для выпрессовки ступицы

После демонтажа ступичного узла с автомобиля и снятия стопорного кольца, ступица фиксируется в тисках для подготовки к выпрессовке подшипника. Требуется подобрать съемник с диаметром захвата, соответствующим размеру ступицы Шевроле Нива. Центральная шпилька съемника должна упираться строго в торец цапфы, исключая перекосы.

Резьбовые элементы съемника предварительно обрабатываются графитовой смазкой для снижения трения. Монтаж осуществляется следующим образом: захваты устройства заводятся за фланец ступицы с тыльной стороны, после чего центральный винт вывертывается до плотного контакта с осью цапфы. Контролируется параллельность расположения всех компонентов.

Последовательность выпрессовки

1. Затяжка центрального винта: Равномерно подтягивайте ключом основной шток съемника, создавая давление на подшипник
2. Контроль усилия: Применяйте усилие рывками, используя трещоточный ключ с удлинителем не более 50 см
3. Визуальный мониторинг: Следите за равномерностью выхода подшипника - перекосы недопустимы

При появлении характерного щелчка проверьте положение внутренней обоймы подшипника. Если движение прекратилось, слегка ослабьте съемник и нанесите удар резиновой киянкой по фланцу ступицы для снятия напряжения. Повторяйте цикл затяжки до полного выхода подшипника.

Тип съемника	Рекомендуемый размер	Критичное усилие
Коготь с 3 лапами	80-100 мм	Не более 350 Н·м
Гидравлический	75-90 мм	Согласно манометру

Аккуратная выпрессовка ступицы из фланца

После демонтажа узла со ступичным подшипником и его очистки от загрязнений зафиксируйте фланец вертикально в тисках через мягкие прокладки. Убедитесь, что ступица направлена наружу свободной стороной для приложения усилия пресса.

Подберите оправки: одна должна упираться в торец ступицы без перекоса, другая – равномерно распределять нагрузку по внутреннему кольцу фланца. Используйте гидравлический пресс с плавным ходом штока, избегая резких ударов.

Порядок выполнения операции

1. Смажьте посадочное место ступицы проникающей жидкостью WD-40 и выждите 10 минут для ослабления соединения.
2. Установите опорную оправку диаметром ≥80 мм под фланец, чтобы ступица свободно проходила в отверстие.
3. Центрируйте выпрессовочную оправку на торце ступицы, контролируя перпендикулярность оси пресса.
4. Медленно подавайте давление, наблюдая за равномерностью выхода ступицы. При заклинивании:
   • Остановите пресс
   • Обработайте соединение смазкой
   • Слегка постучите молотком по фланцу через медную проставку

Извлеките демонтированную ступицу и осмотрите её посадочную поверхность. Запрещено выбивать ступицу кувалдой – это деформирует фланец. При отсутствии пресса используйте съёмник типа «гармошка» с усилителем резьбы, но риски перекоса повышаются.

Извлечение наружного кольца подшипника

Наружное кольцо плотно запрессовано в корпус ступицы и требует применения специальных методов для демонтажа. Неправильное извлечение может привести к повреждению посадочного места, что потребует замены всей ступицы.

Перед началом работ тщательно очистите посадочную зону от грязи и ржавчины. Убедитесь в наличии необходимого инструмента: гидравлического пресса, универсального съемника, выколотки из мягкого металла или газовой горелки.

Способы демонтажа

1. Съемником:
   • Зафиксируйте ступицу на прессе опорной поверхностью вверх
   • Подберите оправку диаметром меньше кольца подшипника
   • Установите оправку строго перпендикулярно на торец кольца
   • Плавно выдавливайте кольцо прессом без перекосов
2. Выколоткой:
   • Переверните ступицу отверстием вниз над тисками
   • Медленно простукивайте кольцо по окружности медной выколоткой
   • Контролируйте равномерность выхода кольца со всех сторон
3. Термический метод:
   • Равномерно прогрейте корпус ступицы горелкой до 150-200°C
   • Резко охладите внутреннюю часть кольца сжатым воздухом
   • Выбейте кольцо ударами через переходную втулку

После извлечения кольца зачистите посадочное место ступицы мелкой наждачной бумагой. Проверьте поверхность на отсутствие задиров и деформаций – при обнаружении дефектов ступица подлежит замене.

Удаление сепаратора старого подшипника

После демонтажа ступицы с поворотного кулака и снятия стопорного кольца, необходимо извлечь сепаратор старого ступичного подшипника из его посадочного места в кулаке. Сепаратор представляет собой внешнюю обойму подшипника, плотно запрессованную в корпус кулака.

Для удаления сепаратора потребуется значительное усилие, так как он сидит очень плотно. Наиболее эффективным методом является его выбивание при помощи подходящего инструмента. Важно работать аккуратно, чтобы не повредить посадочное место в поворотном кулаке.

Процесс выбивания сепаратора

Выполняйте следующие шаги последовательно:

1. Надежно зафиксируйте поворотный кулак в тисках, используя мягкие накладки для защиты поверхности от повреждения губками.
2. Наденьте защитные очки для безопасности, так как при ударах возможен вылет осколков или стружки.
3. Выберите подходящую оправку или бородок из прочного металла (сталь). Диаметр оправки должен быть немного меньше внутреннего диаметра сепаратора, чтобы она свободно проходила внутрь, но при этом опиралась на его торец.
4. Определите сторону выбивания:
   • Внутренний метод: Установите оправку внутрь сепаратора со стороны, обращенной внутрь кулака (обычно со стороны крепления шаровой опоры или рычага). Наносите удары молотком по оправке, выбивая сепаратор наружу со стороны ступицы.
   • Внешний метод: Если доступ позволяет, можно установить оправку или бородок с внешней стороны кулака (со стороны крепления ступицы) и бить по нему, выбивая сепаратор внутрь. Этот метод может быть менее удобен из-за конструкции кулака.
5. Наносите сильные, контролируемые удары молотком (весом 500-1000г) по оправке, равномерно перемещая точку приложения силы по окружности сепаратора. Не бейте непосредственно по краю посадочного места кулака – это может его деформировать.
6. Продолжайте удары до тех пор, пока сепаратор полностью не выйдет из своего гнезда.

После извлечения сепаратора тщательно очистите посадочное гнездо в поворотном кулаке от старой смазки, грязи, ржавчины или возможных заусенцев при помощи ветоши и металлической щетки. Поверхность должна быть абсолютно чистой и гладкой перед установкой нового подшипника.

Очистка посадочного места от грязи

Тщательно удалите остатки старой смазки, ржавчину и налипшие загрязнения с поверхности поворотного кулака и оси ступицы. Используйте для этого металлическую щётку с жёсткой щетиной, уделяя особое внимание внутренним посадочным поверхностям под наружные кольца подшипника и прилегающим зонам.

Обработайте труднодоступные участки и стойкие загрязнения специальным очистителем (WD-40, растворителем или бензином "Калоша"). Нанесите состав на ветошь или кисть, избегая попадания жидкости на тормозные механизмы. Дождитесь полного испарения средства перед установкой нового подшипника.

Контроль состояния поверхностей

После очистки обязательно проверьте посадочные места на предмет:

• Глубоких царапин или задиров
• Выработки металла (овальности)
• Признаков коррозии в критических зонах
• Наличия остаточных частиц абразива

Протрите поверхности чистой сухой ветошью без ворса. Убедитесь, что посадка нового подшипника будет плотной и равномерной по всей окружности – это напрямую влияет на срок службы узла.

Обезжиривание поверхности спиртом

Тщательно очистите посадочное место ступицы и наружную поверхность нового подшипника от заводской смазки, пыли и загрязнений ветошью. Убедитесь в отсутствии видимых механических повреждений на контактных зонах – забоин, царапин или следов коррозии.

Обильно смочите безворсовую салфетку или чистую ветошь медицинским спиртом (изопропиловым или этиловым). Протрите поверхности круговыми движениями с сильным нажимом, уделяя внимание труднодоступным углублениям и кромкам. Повторите обработку 2-3 раза, заменяя материал при сильном загрязнении.

Ключевые этапы обезжиривания

Важные требования к процедуре:

• Используйте только чистый спирт без добавок (ацетон или растворители разрушают металл)
• Дождитесь полного испарения жидкости с деталей перед установкой (1-2 минуты)
• Не прикасайтесь к обезжиренным поверхностям пальцами – кожное сало снижает адгезию смазки

Контроль качества: после высыхания поверхность должна иметь равномерный матовый оттенок без жирных разводов или пятен. Наличие блестящих участков свидетельствует о недостаточной очистке.

Осмотр посадочного гнезда на повреждения

После полной очистки посадочного гнезда ступицы от старой смазки, ржавчины и грязи, приступайте к его детальному визуальному и тактильному осмотру. Используйте хорошее освещение, при необходимости – фонарик, для выявления даже мелких дефектов. Особое внимание уделите зонам, где подшипник испытывает наибольшую нагрузку.

Тщательно проверьте поверхности как самого гнезда в поворотном кулаке, так и наружной поверхности ступицы, на которой устанавливается внешнее кольцо подшипника. Ищите любые отклонения от гладкой ровной поверхности, которые могут помешать правильной посадке нового подшипника или нарушить его соосность.

Ключевые дефекты, требующие внимания:

• Задиры, царапины и риски: Глубокие продольные повреждения, особенно идущие по окружности, могут препятствовать плотной запрессовке и удерживанию подшипника.
• Выработка (эллипсность или конусность): Проверьте, не имеет ли гнездо или посадочная поверхность ступицы неравномерного износа, изменяющего его форму. Используйте штангенциркуль для замера диаметра в нескольких точках.
• Вмятины и забоины: Локальные углубления, особенно на кромках гнезда, возникающие от ударов при предыдущем монтаже/демонтаже.
• Коррозия (окалина, ржавчина): Даже после очистки остаточная точечная коррозия или питтинг может снизить площадь контакта и ослабить посадку. Поверхность должна быть чистой и гладкой.
• Раковины и трещины: Любые, даже мелкие, трещины в металле поворотного кулака или на ступице в зоне посадочного места недопустимы и требуют замены детали.

Если обнаружены незначительные задиры или следы коррозии, их можно аккуратно зачистить мелкозернистой наждачной бумагой («нулевкой»), двигая ее только по окружности, чтобы не нарушить геометрию. Глубокие дефекты, выработка или трещины являются критическими. Установка нового подшипника в поврежденное гнездо приведет к его быстрому разрушению, вибрациям и шуму. В этом случае требуется замена поворотного кулака или ступицы.

Прогрев нового подшипника до 80°C

Перед запрессовкой нового подшипника в ступицу Шевроле Нива его необходимо равномерно прогреть до температуры 80-90°C. Это расширит внутреннее кольцо подшипника, уменьшив его посадочный размер и значительно облегчив установку. Прогрев исключает риск повреждения сепаратора или тел качения ударными нагрузками при запрессовке холодной детали.

Используйте промышленный термофен или масляную ванну с точным термометром для контроля температуры. Категорически запрещено применение открытого пламени (горелки, паяльные лампы) – это вызывает локальный перегрев, разрушение смазки и деформацию колец. Температура не должна превышать 100°C, чтобы не повредить полимерный сепаратор и уплотнения.

Правильная последовательность прогрева

1. Подготовка поверхности: Убедитесь, что корпус подшипника чистый и сухой.
2. Контроль температуры: Разместите термодатчик на внутреннем кольце или используйте инфракрасный пирометр.
3. Равномерный нагрев: Медленно вращайте подшипник в потоке горячего воздуха или масле для избежания деформации.
4. Быстрая установка: Сразу после достижения 80°C запрессуйте подшипник в ступицу специальной оправкой до упора в посадочный буртик.

Примечание: Если подшипник остыл до 40-50°C – повторно нагревайте его. Установка недостаточно теплой детали приведет к заклиниванию в середине посадочного места.

Установка наружного кольца подшипника

Перед установкой нового наружного кольца подшипника тщательно очистите и обезжирьте посадочное гнездо в поворотном кулаке. Убедитесь в отсутствии забоин, рисок, коррозии или следов старых задиров. Любые неровности необходимо аккуратно обработать мелкой наждачной бумагой или специальным инструментом.

Посадочное место должно быть абсолютно чистым и гладким. Слегка смажьте гнездо в кулаке тонким слоем чистого моторного масла или специальной монтажной смазки. Это облегчит запрессовку и предотвратит задиры. Ни в коем случае не смазывайте наружную поверхность самого кольца подшипника!

Процесс запрессовки

Важнейшее правило: запрессовывайте только наружное кольцо. Внутреннее кольцо, сепаратор с роликами и сальник устанавливаются позже на ступицу. Запрессовка собранного подшипника приведет к его немедленному разрушению.

Для правильной установки:

1. Охладите кольцо: Поместите новое наружное кольцо подшипника в морозильную камеру минимум на 1 час. Это уменьшит его диаметр за счет сжатия металла.
2. Подготовьте инструмент: Используйте специальную оправку или металлическую втулку, диаметр которой строго соответствует наружному диаметру кольца подшипника (или лишь на доли миллиметра меньше). Никогда не бейте молотком непосредственно по кольцу!
3. Правильная ориентация: Достаньте кольцо из морозилки и немедленно установите его в посадочное гнездо кулака. Крайне важно правильно сориентировать кольцо: сторона с фаской или маркировкой (если есть) должна быть обращена наружу от кулака, в сторону колеса. Обычно это сторона, где будет устанавливаться стопорное кольцо.
4. Запрессовка:
   • Установите оправку на наружное кольцо, убедившись, что она лежит строго плоско и не перекашивается.
   • С помощью пресса или аккуратными, ровными ударами тяжелого молотка через оправку запрессуйте кольцо до упора в посадочный буртик гнезда. Удары должны быть строго осевыми.
5. Контроль посадки: После запрессовки убедитесь, что кольцо село равномерно по всей окружности и плотно, без зазоров. Проверьте, не повредилось ли оно в процессе (отсутствие сколов, вмятин).

После установки наружного кольца еще раз убедитесь в чистоте гнезда перед монтажом ступицы с внутренним кольцом подшипника и сальником. Любая грязь или металлическая стружка, попавшая в подшипник, приведет к его быстрому выходу из строя.

Применение оправки для равномерной запрессовки

После демонтажа изношенного подшипника и подготовки посадочного места в ступице Шевроле Нива, критически важно обеспечить соосность и равномерное усилие при установке новой детали. Использование универсальной оправки предотвращает перекос внутреннего кольца подшипника в первые секунды контакта с валом – момент наибольшего риска повреждения.

Диаметр рабочей части оправки должен соответствовать внутреннему кольцу подшипника, а её торец – плотно прилегать по всей окружности. Применение кустарных методов (набор гаек, удары молотком через отрезок трубы) гарантированно вызывает микродеформации дорожек качения и сокращает ресурс узла в 2-3 раза.

Порядок запрессовки с оправкой

1. Нанесите тонкий слой молибденовой смазки на посадочную поверхность вала и внутренний диаметр нового подшипника
2. Установите подшипник на вал строго параллельно оси ступицы, зафиксировав его рукой
3. Приложите оправку к внутреннему кольцу подшипника, контролируя перпендикулярность её положения
4. Осуществляйте запрессовку только через оправку, используя гидравлический пресс или винтовой съёмник:
   • Для пресса: плавно увеличивайте усилие до 5-7 тонн
   • Для съёмника: затягивайте центральный винт равномерными полуоборотами
5. Проверьте глубину посадки – торец подшипника должен полностью совпасть с упорной поверхностью вала без зазоров

Ошибка при запрессовке	Последствие
Ударное воздействие на внешнее кольцо	Разрушение сепаратора, смещение шариков
Перекос оправки более 3°	Задиры на посадочной поверхности вала
Неполный контакт оправки с кольцом	Деформация бортов кольца, повышенный шум при работе

Важно: Запрессовка стопорного кольца производится отдельной оправкой меньшего диаметра после завершения основной операции. Попытка одновременного монтажа подшипника и стопора недопустима – это приводит к деформации стопорной канавки на валу.

Контроль глубины посадки подшипника

Точное позиционирование подшипника в поворотном кулаке критично для работоспособности узла. Недостаточная глубина посадки вызывает осевое биение ступицы и ускоренный износ, а чрезмерная – создает избыточное давление на тела качения, приводящее к перегреву и разрушению сепаратора. Нарушение геометрии установки гарантированно спровоцирует гул при движении и сократит ресурс детали в 3-5 раз.

Для контроля используйте штангенциркуль с глубиномером или специальный шаблон. Замеряйте расстояние от внешней плоскости поворотного кулака до торца наружного кольца подшипника после запрессовки. Эталонное значение должно соответствовать:

Ключевые параметры для Chevrolet Niva

• Номинальная глубина: 1.5±0.1 мм для передних ступиц
• Допустимое отклонение: не более 0.3 мм по всей окружности

Признак ошибки	Последствие
Выступание кольца над плоскостью кулака	Деформация стопорного кольца, осевой люфт
Утопление кольца глубже 1.8 мм	Перекос внутренней обоймы, перегрев подшипника

Обязательно проверяйте равномерность посадки по всему периметру – перекос даже на 0.5° вызывает локальный перегрев. Если глубина выходит за допустимые пределы, демонтируйте подшипник с помощью съемника, очистите посадочное гнездо от заусенцев и повторите запрессовку с контролем после каждого этапа.

Заправка подшипника консистентной смазкой

После демонтажа старого подшипника и очистки посадочных мест ступицы и поворотного кулака от грязи и остатков старой смазки приступают к набивке нового подшипника. Категорически запрещается устанавливать подшипник без смазки или с недостаточным ее количеством, это приведет к мгновенному перегреву и разрушению.

Используйте только рекомендованную консистентную смазку для ступичных подшипников (например, ШРУС-4, Lithium Complex Grease NLGI 2). Не применяйте графитовые смазки или смазки неизвестного состава, так как они не обеспечивают необходимых противоизносных и температурных свойств.

Правильная технология набивки смазки

Этапы заправки:

1. Очистка компонентов: Обезжирьте новый подшипник растворителем (уайт-спирит, бензин "калоша") для удаления консервационной смазки. Полностью просушите.
2. Набивка наружного кольца: Нанесите слой смазки толщиной 2-3 мм на рабочую поверхность наружного кольца подшипника в ступице.
3. Заполнение подшипника:
   • Поместите большое количество смазки в ладонь.
   • Вдавливайте внутреннее кольцо с сепаратором и роликами в смазку, проворачивая его. Смазка должна полностью заполнить пространство между роликами, сепаратором и кольцами.
   • Добавьте смазку внутрь подшипника со стороны внутреннего кольца, заполняя полости.
4. Контроль количества: Общий объем смазки должен заполнить ⅔ внутреннего пространства подшипника. Излишки выдавит после монтажа, недостаток вызовет масляное голодание.
5. Обработка сальника: Смажьте рабочую кромку нового сальника и его посадочное место в ступице тонким слоем той же смазки.

Важные замечания: Работайте в чистых перчатках, избегайте попадания грязи в смазку. Не используйте воздушный компрессор для "продувки" подшипника – это может повредить сепаратор. Убедитесь, что смазка равномерно распределена по всем элементам подшипника перед установкой.

Монтаж стопорного кольца новой заклепкой

После запрессовки нового подшипника и установки стопорного кольца в паз ступицы, зафиксируйте его новой заклёпкой. Просверлите отверстие диаметром 3-4 мм строго через центр кольца и фланец ступицы, соблюдая перпендикулярность сверла к поверхности.

Очистите полученное отверстие от металлической стружки и обезжирьте контактные поверхности. Подготовьте алюминиевую или стальную заклёпку длиной 8-10 мм с диаметром тела, соответствующим отверстию (обычно 4 мм).

Технология клёпки

1. Вставьте заклёпку в отверстие со стороны фланца ступицы
2. Установите поддержку (наковальню) с тыльной стороны заклёпки
3. Развальцуйте выступающую часть ударами молотка:
   • Наносите лёгкие радиальные удары от центра к краям
   • Сформируйте шляпку диаметром 7-9 мм
4. Контролируйте плотность прилегания кольца к ступице
5. Убедитесь в отсутствии люфта кольца после фиксации

Важные требования: Заклёпка должна полностью перекрывать стык кольца и ступицы, её шляпка – плотно прижимать кольцо без перекоса. Запрещается использовать старые заклёпки или заменять клёпку сваркой – это нарушит балансировку.

Параметр	Значение
Диаметр отверстия	4±0.1 мм
Глубина клёпки	2.5-3 мм
Усилие запрессовки кольца	200-300 Н·м

Нанесение смазки на посадочное место ступицы

После полной очистки посадочного отверстия ступицы от старой смазки, коррозии и загрязнений с помощью металлической щетки и обезжиривателя, подготовьте поверхность к нанесению нового состава. Убедитесь в отсутствии забоин, рисок или деформаций на металле – при их обнаружении аккуратно обработайте проблемные участки мелкозернистой наждачной бумагой.

Используйте исключительно высокотемпературную консистентную смазку для подшипников (рекомендованы марки Литол-24, CV Joint Grease или аналог с допуском NLGI 2). Наденьте защитные перчатки и выдавите материал из тюбика или шприца. Распределяйте смазку тонким равномерным слоем толщиной 0,5-1 мм по всей контактной поверхности отверстия ступицы, уделяя особое внимание зонам максимального давления.

Ключевые правила нанесения:

• Полное покрытие – смазка должна заполнить все микронеровности, но не образовывать излишне толстый слой.
• Запрет контакта с тормозными механизмами – избегайте попадания состава на колодки, диски или барабаны.
• Исключение смешивания – не комбинируйте разные типы смазочных материалов.

При установке нового подшипника вращайте его при посадке для равномерного распределения смазки. После монтажа удалите выступившие излишки материала ветошью – избыток смазки может привести к перегреву узла при эксплуатации.

Запрессовка ступицы в подшипник

Перед запрессовкой очистите посадочные места ступицы и подшипника от грязи, старой смазки и следов коррозии. Убедитесь в отсутствии забоин и деформаций на поверхностях – даже незначительные повреждения сократят срок службы узла. Нанесите тонкий слой специальной смазки для ступичных подшипников на наружное кольцо нового подшипника и посадочное гнездо в поворотном кулаке.

Установите новый подшипник во фланец поворотного кулака строго параллельно, избегая перекосов. Используйте оправку подходящего диаметра, контактирующую только с наружным кольцом подшипника – ударная нагрузка на сепаратор или внутреннее кольцо недопустима. Равномерно запрессуйте подшипник ударами молотка через оправку или с помощью гидравлического пресса до полного прилегания к упорному буртику кулака.

Последовательность запрессовки ступицы

1. Наденьте ступицу на внутреннее кольцо подшипника, совместив шлицы вала привода.
2. Примените монтажную втулку, передающую усилие исключительно на торцевую часть ступицы.
3. Плавно запрессуйте ступицу до упора, контролируя отсутствие перекоса. Остановитесь при появлении характерного металлического звона.
4. Проверьте свободное вращение ступицы рукой – движение должно быть плавным, без заеданий и люфта.

Критические ошибки: Использование кустарных оправок, повреждающих кромки подшипника, неравномерное приложение усилия, приводящее к перекосу, игнорирование смазки. Не пытайтесь запрессовать ступицу ударами напрямую по торцу – это деформирует деталь и разрушает подшипник.

Элемент	Тип нагрузки при запрессовке	Инструмент
Наружное кольцо подшипника	Ударная/статическая (в кулак)	Оправка Ø 72 мм
Внутреннее кольцо подшипника	Статическая (от ступицы)	Монтажная втулка Ø 34 мм
Ступица	Статическая	Втулка с опорой на торец

После запрессовки сразу установите стопорное кольцо в паз ступицы – его отсутствие приведет к выдвижению вала привода. Проверьте работоспособность датчика ABS, аккуратно вставив его в отверстие ступицы до фиксации крепежом.

Установка нового стопорного кольца ступицы

Очистите посадочный паз под кольцо в шейке приводного вала от грязи и следов коррозии металлической щёткой. Тщательно обезжирьте поверхность растворителем или бензином "Калоша". Убедитесь, что канавка не имеет забоин или деформаций – это предотвратит самопроизвольное выпадение кольца при эксплуатации.

Новое стопорное кольцо перед установкой проверьте на отсутствие механических повреждений (трещины, перекосы). Смажьте его моторным маслом для снижения трения при монтаже. Совместите замковый выступ кольца с началом канавки на валу, используя маркировку в виде фаски на одной из граней кольца – она должна быть обращена наружу.

Процесс монтажа

Расположите монтажные клещи строго параллельно плоскости кольца. Сожмите инструмент до лёгкого соприкосновения концов кольца – между ними должен остаться зазор 1-2 мм. Никогда не сводите концы "встык" – это вызывает недопустимое напряжение металла.

1. Введите кольцо в канавку под углом 15-20°
2. Проворачивайте кольцо по оси вала, равномерно ослабляя давление клещей
3. Контролируйте посадку по характерному щелчку

Ошибка	Последствие
Перекос при установке	Деформация кольца, потеря фиксации
Чрезмерное сжатие	Усталостная трещина, разрушение при вибрациях

После установки проверьте: кольцо должно вращаться в канавке с небольшим сопротивлением. Зафиксируйте его от проворота, нанеся удар кернером в трёх точках по наружному диаметру ступицы (с равным шагом 120°). Убедитесь в отсутствии осевого люфа вала ручной проверкой.

Обратная сборка поворотного кулака

Установите новый ступичный подшипник во внешний корпус поворотного кулака, аккуратно запрессовывая его с помощью оправки до полного прилегания. Контролируйте параллельность оправки относительно посадочного места во избежание перекоса. Убедитесь, что подшипник сел в посадочную фаску без зазоров.

Нанесите тонкий слой смазки на рабочую поверхность подшипника и внутреннюю часть ступицы колеса. Совместите ступицу с подшипником и впрессуйте её, используя специальный съёмник или оправку подходящего диаметра, прикладывая усилие исключительно к внутреннему кольцу подшипника.

Ключевые этапы сборки

1. Монтаж стопорного кольца в канавку поворотного кулака до характерного щелчка.
2. Установка защитного колпачка ступицы:
   • Очистите посадочную поверхность от загрязнений
   • Аккуратно осадите колпачок ударами через проставку по всей окружности
3. Наденьте тормозной диск на шпильки ступицы, совместив крепёжные отверстия.
4. Сборка суппорта:
   • Установите тормозные колодки в скобу суппорта
   • Наденьте скобу на тормозной диск
   • Зафиксируйте направляющие болты с моментом затяжки 32 Н·м
5. Монтаж ШРУСа:
   • Вставьте привод в ступицу до упора
   • Накрутите новую гайку крестовины от руки

Предварительно затяните гайку ШРУСа для центровки узла, затем полностью опустите автомобиль на колёса. Окончательно затяните гайку с усилием 230-250 Н·м, раскернив стопорную кромку в паз вала. Установите защитный колпачок гайки.

Присоединение рулевых тяг и рычагов

Перед установкой шаровой опоры рулевой тяги в поворотный кулак тщательно очистите посадочное отверстие от грязи и следов коррозии. Нанесите тонкий слой консистентной смазки (например, Литол-24) на палец шаровой опоры и резьбу наконечника рулевой тяги. Это облегчит последующую установку и предотвратит закисание.

Аккуратно вставьте палец шаровой опоры рулевой тяги в соответствующее отверстие поворотного кулака. Убедитесь, что он вошел правильно, без перекоса. Сверху установите новую стопорную шайбу (если применимо для вашей модели года) и наживите новую гайку пальца шаровой опоры от руки, чтобы не сорвать резьбу.

Затяжка креплений

Надежно затяните гайку пальца шаровой опоры рулевой тяги до рекомендованного производителем момента. Обязательно используйте динамометрический ключ для соблюдения точного усилия. После затяжки гайки, замните или загните стопорную кромку гайки (если она предусмотрена конструкцией) в паз на пальце шаровой опоры для надежной фиксации от самоотворачивания. Если используется контргайка или стопорная пластина, установите и затяните их согласно спецификации.

Далее выполните соединение рулевых тяг:

• Внутренняя рулевая тяга: Соедините внутренний наконечник рулевой тяги с сошкой рулевого механизма. Наживите гайку пальца шаровой опоры внутреннего наконечника от руки.
• Наружная рулевая тяга: Соедините наружный наконечник рулевой тяги с внутренним наконечником через регулировочную муфту. Предварительно нанесите метки на резьбовые части тяг и муфты для сохранения исходной установочной длины (это критически важно для последующей регулировки схождения колес). Наживите стопорные гайки регулировочной муфты с обеих сторон.

Затяните все гайки соединений рулевых тяг (внутренней тяги с сошкой, стопорные гайки регулировочной муфты) с требуемым моментом затяжки. Не забывайте использовать динамометрический ключ. После затяжки установите и зафиксируйте стопорные элементы (замните кромки гаек, установите и загните стопорные шайбы или пластины) согласно инструкции к автомобилю.

Ключевые моменты и моменты затяжки:

Элемент	Момент затяжки, Н·м (кгс·м)	Примечание
Гайка пальца шаровой опоры рулевой тяги (к поворотному кулаку)	52-64 (5.3-6.5)	Обязательно застопорить
Гайка пальца внутренней рулевой тяги (к сошке)	52-64 (5.3-6.5)	Обязательно застопорить
Стопорная гайка регулировочной муфты (со стороны внутренней тяги)	52-64 (5.3-6.5)
Стопорная гайка регулировочной муфты (со стороны наружной тяги)	52-64 (5.3-6.5)

Монтаж тормозного диска на ступицу

Перед установкой тормозного диска убедитесь в чистоте посадочных поверхностей ступицы и самого диска. Удалите остатки коррозии металлической щеткой, следы масла или смазки обезжирьте растворителем. Проверьте диск на отсутствие трещин и критического износа рабочей поверхности.

Установите тормозной диск на шпильки ступицы, совместив отверстия. Проследите, чтобы диск плотно прилегал к фланцу ступицы по всей плоскости без перекосов. Для временной фиксации используйте два колесных болта, вкрученные в противоположные шпильки – это предотвратит смещение диска при дальнейшей сборке.

Фиксация и контроль

1. Наденьте колесо на шпильки, совместив отверстия в дисках.
2. Затяните все колесные болты крестообразной схемой с усилием 90-110 Н·м.
3. Проверьте свободное вращение узла рукой: диск не должен цепляться за элементы суппорта или защитный кожух.
4. Убедитесь в отсутствии радиального биения диска – визуально при вращении кромка должна оставаться ровной.

Примечание: Если биение превышает 0,15 мм, снимите диск и проверьте ступицу на деформацию или наличие загрязнений на посадочной поверхности. Монтаж суппорта выполняйте только после успешной проверки вращения.

Установка и прокачка тормозного суппорта

После монтажа ступицы с новым подшипником, аккуратно наживите тормозной суппорт на направляющие пальцы, предварительно смазав их графитовой смазкой. Убедитесь, что колодки правильно встали в пазы скобы, а поршень суппорта не перекошен – для этого слегка придавите его монтировкой через деревянный брусок, если требуется утопить после замены колодок.

Затяните болты крепления суппорта с моментом 31-38 Н∙м, используя динамометрический ключ. Подключите тормозной шланг к суппорту, заменив медные шайбы на новые, и затяните фитинг с усилием 15-20 Н∙м. Проверьте отсутствие перекручивания шланга и его расстояние от вращающихся деталей.

Прокачка тормозов

Выполняйте процедуру с помощником в строгой последовательности: правое заднее колесо → левое переднее → левое заднее → правое переднее. Действия для каждого контура:

1. Наденьте прозрачный шланг на штуцер прокачки, опустив его конец в ёмкость с тормозной жидкостью.
2. Попросите помощника 3-5 раз выжать педаль тормоза и удерживать её в нижнем положении.
3. Открутите штуцер на ¼ оборота до выхода пузырьков воздуха, затем закройте его.
4. Повторяйте пункты 2-3 до появления чистой жидкости без пузырьков.

Контрольные операции:

• Долейте жидкость в бачок ГТЦ до уровня MAX после прокачки
• Проверьте герметичность соединений суппорта
• При работающем двигателе усилие на педали должно быть плотным без провалов

Параметр	Значение
Момент затяжки болтов суппорта	31-38 Н∙м
Момент затяжки тормозного шланга	15-20 Н∙м
Объем жидкости для прокачки	200-300 мл на контур

После сборки проверьте работу тормозов на малой скорости – при резком торможении автомобиль не должно уводить в сторону. Избегайте попадания жидкости на ЛКП: немедленно смойте водой при контакте.

Надевание ШРУСа шлицами на ступицу

Плотно совместите внутренние шлицы ШРУСа с ответными шлицами ступицы. Убедитесь, что гранате придано правильное положение относительно ступичного вала – для этого совместите метку на корпусе ШРУСа с меткой на валу (если они были нанесены при демонтаже). Аккуратно наденьте гранату на вал до упора, избегая перекоса.

С усилием надавите на корпус ШРУСа вдоль оси вала, контролируя равномерность посадки. При правильном совмещении шлицев граната должна зайти на вал без заклинивания. Если ШРУС не садится до конца, извлеките его и повторно выровняйте шлицы – принудительная запрессовка молотком недопустима.

Ключевые этапы установки

1. Очистите шлицы ступицы и ШРУСа металлической щёткой
2. Нанесите тонкий слой консистентной смазки на шлицы вала
3. Совместите метки на ШРУСе и приводном вале
4. Проверьте свободу вращения ШРУСа после посадки

После посадки гранаты немедременно зафиксируйте её стопорным кольцом, вставив его в канавку вала. Проверьте надёжность крепления, потянув ШРУС на себя – кольцо должно исключать осевое смещение. Только после этого приступайте к сборке узла.

Ошибка	Последствие
Перекос при установке	Деформация стопорного кольца
Забыто стопорное кольцо	Выход ШРУСа из зацепления при движении
Загрязнённые шлицы	Неполная посадка и биение

Фиксация приводного вала стопорным кольцом

После установки ступицы в поворотный кулак и соединения шлицов приводного вала с полуосью, выполняется монтаж стопорного кольца. Элемент устанавливается в специальную канавку на конце приводного вала, расположенную сразу за шлицевой частью. Требуется убедиться, что кольцо полностью вошло в паз по всему диаметру.

Используйте монтажные клещи для сжатия стопорного кольца перед установкой. При отсутствии специнструмента допускается аккуратная работа плоскогубцами, но с контролем равномерности посадки. Не допускайте деформации или перекоса кольца – это может вызвать его самопроизвольное выпадение при эксплуатации.

Порядок работ

1. Очистите канавку на вале от загрязнений ветошью
2. Сожмите стопорное кольцо так, чтобы его концы сошлись
3. Наденьте кольцо на вал и продвиньте до канавки
4. Проверьте пальцем равномерность посадки по всей окружности
5. Убедитесь в наличии характерного щелчка при фиксации

Критические моменты:

• Диаметр кольца в свободном состоянии должен превышать диаметр вала
• Не используйте повреждённые кольца с трещинами или деформациями
• После установки проверьте осевой люфт вала – допустимое значение не более 0,1 мм

Тип кольца	Наружный диаметр (мм)	Применяемость
Стандартное	83,0	Шевроле Нива до 2015 г.в.
Усиленное	83,5	Рестайлинг после 2015 г.в.

При затруднённой посадке запрещается использование ударных инструментов – обработайте посадочную зу WD-40 или медным молотком аккуратно простучите кольцо через выколотку из мягкого металла. После фиксации кольца установите пыльник ШРУСа и закрепите его хомутом.

Затяжка гайки ШРУСа с рекомендуемым моментом

После установки ступицы и ШРУСа критически важно затянуть гайку крепления с точным моментом. Это обеспечивает правильное прижатие внутреннего кольца подшипника к посадочному месту ступицы и исключает люфт в подшипниковом узле. Несоблюдение норматива момента приводит к преждевременному выходу подшипника из строя или деформации деталей.

Слишком слабая затяжка вызывает вибрацию колеса, ускоренный износ подшипника и риск самопроизвольного откручивания гайки. Чрезмерный момент создает избыточное давление на ролики подшипника, перегрев, разрушение сепаратора и заклинивание ступицы. Контроль усилия осуществляется только динамометрическим ключом.

Порядок затяжки и ключевые параметры

Процедура выполняется в следующей последовательности:

1. Наживите новую гайку ШРУСа вручную, убедившись в отсутствии перекоса.
2. Затяните гайку предварительно с моментом 50–70 Н·м для посадки деталей.
3. Проверните ступицу на 2–3 оборота для распределения роликов подшипника.
4. Окончательно затяните гайку динамометрическим ключом с усилием 235–255 Н·м (рекомендация производителя для Chevrolet Niva).

После затяжки выполните стопорение гайки:

• Отогните усики стопорной шайбы в боковые грани гайки.
• При отсутствии шайбы используйте метод кернения гайки в паз вала ШРУСа.

Контрольные параметры:

Этап затяжки	Момент (Н·м)
Предварительная	50–70
Окончательная	235–255

Установка колеса и затяжка болтов

Установите колесо на ступицу, совместив отверстия диска со шпильками. Проследите, чтобы привалочная поверхность диска плотно прилегала к фланцу ступицы без перекосов. Наживите все колесные болты вручную до упора, убедившись в свободном ходе резьбы.

Опустите автомобиль с домкрата до касания колесом земли, но без полной нагрузки. Не затягивайте болты на весу – это приводит к неравномерному распределению усилия и деформации диска. Убедитесь, что колесо стоит ровно без смещения относительно ступицы.

Технология затяжки

Используйте динамометрический ключ с установкой 95-110 Н·м (точное значение уточните в руководстве по эксплуатации). Применяйте схему «звезда» для равномерного прижима диска:

1. Затяните первый болт произвольно
2. Обработайте противоположный (через один болт по кругу)
3. Перейдите к следующему незатянутому болту через один от предыдущего
4. Повторяйте шаги 2-3 до обработки всех крепежей

Этап	Действие
Первичная затяжка	50-60 Н·м по схеме «звезда»
Финишная затяжка	95-110 Н·м в том же порядке
Контроль	Проверка момента через 50 км пробега

Не используйте ударные инструменты – они превышают допустимый момент и повреждают резьбу. После монтажа проверьте свободное вращение колеса рукой, убедившись в отсутствии трения о тормозной суппорт.

Опускание автомобиля на землю

Плавно вращайте рукоятку домкрата, медленно опуская переднюю часть автомобиля. Контролируйте процесс, избегая резких движений, чтобы не допустить смещения узлов. Убедитесь, что колесо не касается земли до полного снятия нагрузки с домкрата.

Извлеките опорные стойки («козлы») из-под шасси, предварительно удостоверившись в устойчивости машины. Уберите домкрат только после полного соприкосновения колеса с поверхностью. Проверьте отсутствие инструментов или посторонних предметов под днищем.

Финишные проверки

Выполните обязательные действия перед началом движения:

1. Затяните все гайки крепления колеса крестообразно в два этапа:
   • Предварительная затяжка при опущенном авто
   • Окончательный момент 110-120 Н∙м динамометрическим ключом
2. Проверьте люфт подшипника:
   • Поднимите колесо домкратом на 5 см от земли
   • Покачайте колесо руками (3 и 9 часов) – посторонний стук недопустим
3. Сделайте тестовый заезд на малой скорости:

   Дистанция	Действия
   Первые 200 м	Резкое торможение из 20 км/ч для приработки деталей
   1-2 км	Контроль гула/вибрации при разгоне до 60 км/ч

При появлении нехарактерных шумов или биения немедленно остановите автомобиль для диагностики. Убедитесь в отсутствии нагрева ступицы после пробега 5 км.

Окончательная протяжка колесных гаек

Опустите автомобиль на землю, чтобы колеса приняли рабочее положение. Это исключит перекос ступицы и обеспечит равномерное распределение момента затяжки. Используйте динамометрический ключ с установленным значением 90–110 Н·м (точные данные уточняйте в руководстве по ремонту вашей модели).

Выполняйте затяжку крестообразно в 2–3 этапа, плавно увеличивая усилие. После первого цикла протяжки проедьте 10–15 км, затем повторно проверьте момент затяжки на остывших колесах. Убедитесь, что все гайки зафиксированы равномерно без люфтов.

Критические правила безопасности

Никогда не затягивайте гайки на весу: подвеска должна быть под нагрузкой. Применяйте только штатные гайки без повреждений резьбы. Если используете легкосплавные диски – проверяйте затяжку через каждые 500 км пробега в первые 2000 км.

1. Установите динамометрический ключ на минимальное значение диапазона (например, 50 Н·м)
2. Затяните гайки по схеме "звезда":
   • Отметьте первую гайку меткой
   • Следующая – противоположная по диагонали
   • Повторите для оставшихся
3. Повторите цикл на среднем значении (75 Н·м)
4. Выполните финальную затяжку на максимальном рекомендуемом моменте

Тип диска	Рекомендуемый момент (Н·м)	Контроль через пробег
Стальной	100–110	500 км
Легкосплавный	90–100	200 км / 500 км / 1000 км

После пробега проверьте отсутствие нагрева ступицы и посторонних шумов. Помните: некорректная затяжка приводит к разрушению подшипника и срыву колеса при движении!

Проверка отсутствия люфта рулевого колеса

После замены ступичного подшипника на Шевроле Нива обязательна проверка люфта рулевого колеса. Неправильная сборка или повреждение смежных узлов при демонтаже ступицы могут вызвать повышенный свободный ход руля, что критично для безопасности. Игнорирование этого этапа способно привести к ускоренному износу рулевых наконечников или рейки.

Люфт проверяют на заглушенном двигателе при установленных колёсах в положении "прямо". Для точности зафиксируйте передние колёса противооткатными упорами, а руль освободите от противоугонного устройства, если оно применялось во время ремонта.

Порядок проверки

Выполните следующие действия:

1. Установите люфтомер на рулевую колонку либо используйте линейку, приложенную к ободу руля.
2. Поворачивайте руль влево-вправо до момента начала поворота колёс.
3. Замерьте суммарный угол свободного хода в градусах или миллиметрах перемещения обода.

Допустимые значения:

• Максимальный люфт – не более 10 градусов (≈35 мм по ободу для Шевроле Нива).
• Отклонение от нормы требует диагностики: проверьте затяжку гайки рулевой колонки, состояние карданчика вала, шарниры наконечников и целостность пыльников рейки.

Параметр	Норма	Действия при нарушении
Угол люфта руля	≤10°	Регулировка рейки, замена наконечников
Биение руля при движении	Отсутствует	Контроль балансировки колёс, замена подшипника

Помните: даже незначительный люфт после замены ступичного подшипника указывает на необходимость повторной проверки крепления ступичной гайки или состояния ШРУСов. Тест-драйв с резкими манёврами на малой скорости обязателен для финальной оценки.

Контроль уровня тормозной жидкости

При замене ступичного подшипника Шевроле Нива требуется демонтаж тормозного суппорта, что может привести к отсоединению тормозного шланга или случайной утечке жидкости. Отсоединение шланга для свободного перемещения суппорта в сторону неизбежно вызывает частичное вытекание тормозной жидкости из системы. Даже при аккуратном обращении существует риск потерь через дренажные отверстия цилиндров или негерметичные соединения.

Низкий уровень жидкости в бачке главного тормозного цилиндра ведёт к завоздушиванию гидравлического контура. Воздух в системе нарушает работу тормозов: педаль становится «ватной», эффективность торможения резко падает, что создаёт аварийную ситуацию. Контроль уровня перед началом работ позволяет выявить существующие проблемы (например, утечки), а проверка после сборки гарантирует безопасность.

Порядок действий

Перед снятием суппорта:

1. Очистите поверхность бачка главного тормозного цилиндра ветошью.
2. Визуально проверьте уровень жидкости относительно меток «MIN» и «MAX».
3. При необходимости долейте жидкость до отметки «MAX», используя состав, указанный в руководстве (обычно DOT 4).

После установки ступицы и суппорта:

• Прокачайте тормозную систему для удаления воздуха, начиная с правого заднего колеса.
• Запустите двигатель, несколько раз энергично нажмите на педаль тормоза.
• Повторно проверьте уровень в бачке – он должен быть между «MIN» и «MAX».
• Убедитесь в отсутствии подтёков на шлангах и соединениях.

Важно: Не допускайте попадания жидкости на лакокрасочное покрытие – она агрессивна. При контакте немедленно смойте водой.

Список источников

Для подготовки материала о замене ступичного подшипника на Chevrolet Niva использовались проверенные технические источники. Достоверность информации обеспечивается опорой на официальную документацию и опыт специалистов.

Ключевые ресурсы включают руководства по ремонту, экспертные статьи и практические рекомендации автомехаников. Все источники посвящены особенностям конструкции и ремонта переднеприводных внедорожников семейства ВАЗ-2123.

Источники информации

• Официальное руководство по ремонту и техническому обслуживанию Chevrolet Niva (издательство ЛАГУНА)
• Сборник технических бюллетеней АВТОВАЗа по подвеске и трансмиссии
• Статьи в журнале "За рулём" (раздел Практические советы)
• Методические рекомендации учебного центра "Профессиональный автосервис"
• Видеоинструкции сертифицированных мастеров СТО (платформа YouTube)
• Форумные обсуждения на порталах Niva-Club.ru и ChevroletNiva.ru
• Каталог запасных частей GM-АвтоВАЗ с теххарактеристиками подшипников

Видео: КАК ПРАВИЛЬНО ЗАМЕНИТЬ ПОДШИПНИК НА ПЕРЕДНЕЙ СТУПИЦЫ ШЕВРОЛЕ НИВА !!!


• Масло Хускварна для двухтактных двигателей - как выбрать

• ВАЗ 2115 - отзывы владельцев и общая характеристика

• Шины Кама - что нужно знать – отзывы и характеристики
