Как поставить сигнализацию на мотоцикл самому

Статья обновлена: 18.08.2025

Кража мотоцикла – критическая угроза для любого владельца. Профессиональный монтаж сигнализации требует затрат, но самостоятельная установка существенно снижает риски при минимальном бюджете.

Правильно выбранная и установленная охранная система создает мощный сдерживающий фактор. Понимание схемы подключения, базовых принципов работы и тщательная подготовка позволяют выполнить монтаж надежно даже без специализированного образования.

Грамотная интеграция датчиков и блокировок гарантирует стабильную защиту. Последовательное выполнение этапов работ обеспечит корректную работу всех функций сигнализации на вашем мотоцикле.

Снятие пластиковых облицовок для доступа к проводке

Первым делом определите точки крепления облицовок: на большинстве мотоциклов панели фиксируются пластиковыми клипсами, винтами под крестовую отвёртку или звёздочкой (Torx). С помощью подходящего инструмента аккуратно выкрутите все видимые крепёжные элементы, складывая их в магнитную ёмкость или контейнер, чтобы избежать потери. Особое внимание уделите скрытым клипсам в районе ветрового стекла или под сиденьем – для их отсоединения используйте пластиковый монтажный инструмент, чтобы не повредить панель.

После удаления крепежа начинайте демонтаж с боковых панелей, двигаясь от задней части мотоцикла к передней. Приподнимайте элементы равномерно, начиная с нижнего края, и отсоединяйте фиксаторы лёгким потягиванием. Избегайте резких движений: пластиковые пистоны легко ломаются при перекосе. Если панель «зависла» на одном фиксаторе – проверьте, не пропущен ли скрытый винт под декоративной заглушкой или резиновой вставкой.

Ключевые моменты при работе

Используйте неметаллические инструменты – специальные лопатки для авторазборки предотвратят царапины на пластике.
Фотографируйте каждый этап – это поможет корректно собрать облицовки после подключения сигнализации.
Отсоединяйте разъёмы датчиков и лампочек при необходимости, нажимая на фиксатор, а не дёргая за провода.

После снятия всех панелей вы получите доступ к жгутам проводки. Для монтажа сигнализации чаще всего требуются участки возле рулевой колонки (контакты замка зажигания), под сиденьем (цепи АКБ и габаритов) и в районе заднего фонаря (сигналы тормоза). Закрепите снятые облицовки на мягкой поверхности в порядке демонтажа – так вы исключите деформацию и перепутывание элементов при сборке.

Подключение блока сигнализации к аккумуляторной батарее

Определите место установки блока сигнализации, обеспечивающее защиту от влаги и вибраций. Обычно его монтируют под сиденьем или в техническом отсеке. Закрепите корпус пластиковыми стяжками или кронштейнами, избегая контакта с движущимися частями и горячими элементами.

Перед подключением обязательно снимите отрицательную клемму (-) с аккумулятора гаечным ключом. Зачистите контакты батареи от окислов металлической щеткой. Подготовьте провода блока: зачистите изоляцию на 8-10 мм, обожмите клеммы "мама" или используйте пайку для надежности.

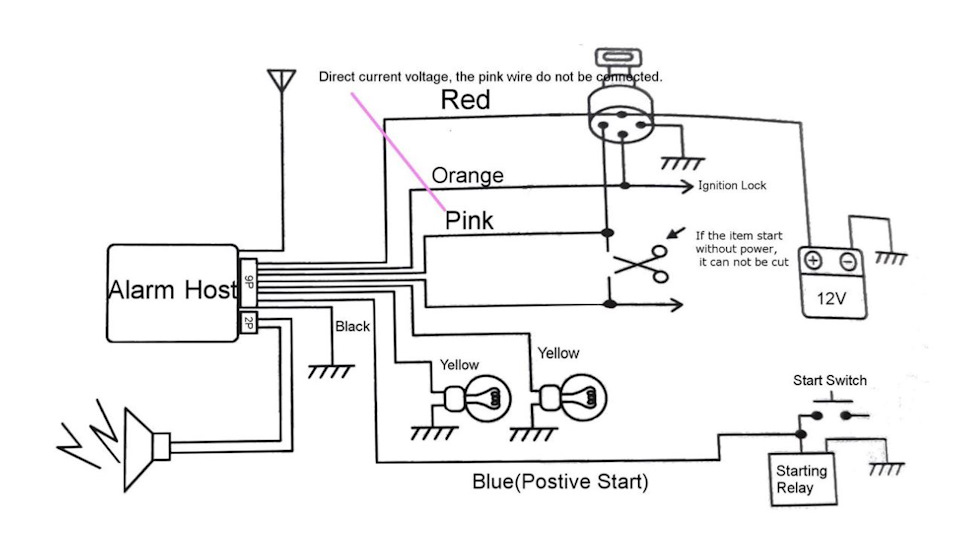

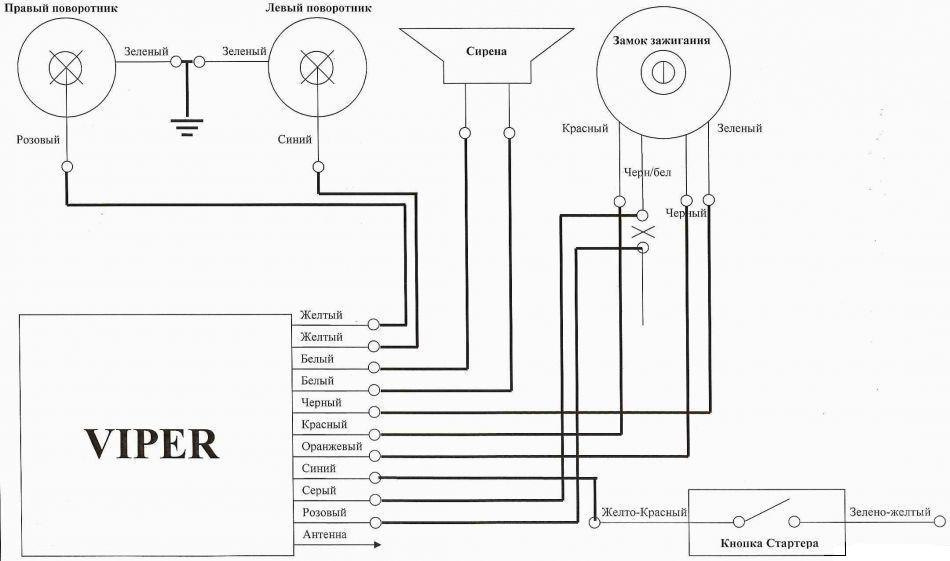

Схема подключения питания

Найдите в жгуте блока сигнализации три ключевых провода питания:

Красный – постоянный "+12В" (питание памяти и режима охраны)
Желтый/оранжевый – "+12В при включенном зажигании" (активация сервисных функций)
Черный – масса ("-")

Порядок подключения:

Подсоедините красный провод к плюсовой клемме АКБ через предохранитель (10-15А). Установите предохранитель в 20-30 см от клеммы.
Черный провод подключите к минусовой клемме или болту на раме (зачистите точку контакта до металла).
Для желтого провода найдите в проводке мотоцикла цепь зажигания. Используйте тестер: при включенном ключе должно быть +12В. Подключите через разъем или обжимную муфту.

Дополнительные требования:

Провод	Сечение	Защита
Красный	Не менее 1.5 мм²	Обязателен предохранитель
Желтый	0.75-1 мм²	Изолента + гофра
Черный	1.5-2 мм²	Надежный контакт с массой

После соединения:

Заизолируйте все скрутки термоусадкой или ПВХ-лентой
Проложите провода параллельно штатной проводке, фиксируя стяжками каждые 15 см
Избегайте натяжения и перегибов

Перед установкой клеммы на аккумулятор перепроверьте полярность. После подключения "-" измерьте мультиметром напряжение на красном проводе (должно быть 12.4-14В) и ток покоя (не более 20-30 мА в режиме охраны).

Врезка в цепи зажигания и блокировки двигателя

Определите точку врезки в цепь зажигания мотоцикла – обычно это провод, идущий от замка зажигания к катушке или блоку управления двигателем (ECU). Используйте мультиметр в режиме измерения напряжения для поиска провода, где появляется +12V при включенном зажигании и пропадает при выключении. Избегайте проводов, связанных со стартером или датчиками.

Подготовьте реле блокировки (например, 5-контактное 12V 30/40A), которое будет разрывать цепь по команде сигнализации. Обрежьте идентифицированный провод зажигания, зачистите концы на 8-10 мм. К одному концу подключите контакт 87A реле, ко второму – контакт 30. Убедитесь, что реле нормально замкнуто (NC) для сохранения работы цепи без подачи управления.

Схема подключения реле блокировки

Контакт реле	Назначение подключения
30	Провод от замка зажигания (обрезанный)
87A	Провод к катушке/ECU (обрезанный)
85	Управляющий "-" от сигнализации
86	Постоянный "+12V" (АКБ)
87	Не используется (изолировать)

Для управления реле подключите:

Контакт 85 – к выходу блокировки двигателя автосигнализации (обычно помечен как "Starter Kill")
Контакт 86 – к постоянному +12V через предохранитель 5A (например, от аккумулятора)

Критические этапы изоляции:

Загерметизируйте места соединений термоусадкой с клеевым слоем
Проложите управляющие провода вдали от подвижных частей руля
Фиксируйте реле пластиковыми хомутами на статичной части рамы

Важно: Перед финальной сборкой проведите тест блокировки – при включенной сигнализации двигатель не должен запускаться, при снятии с охраны цепь должна восстанавливаться. Измерьте падение напряжения на реле в рабочем режиме: превышение 0.5V указывает на плохой контакт или недостаточное сечение проводов.

Установка и фиксация датчика удара/наклона

Выбор места крепления – критически важный этап. Исключите зоны с постоянной вибрацией (двигатель, подвеска) и источниками тепла. Оптимальны центральные точки рамы или крепления рулевой колонки, обеспечивающие равномерную чувствительность к наклону и ударам со всех сторон. Предварительно зачистите поверхность от грязи и обезжирьте.

Используйте двухсторонний термостойкий скотч (например, 3М VHB) для временной фиксации. Проведите калибровку датчика согласно инструкции сигнализации, проверяя реакцию на легкие постукивания по раме и имитацию наклона мотоцикла. Убедитесь, что ложные срабатывания отсутствуют при обычных действиях (открытие седла, заправка топлива).

Пошаговая фиксация и подключение

После успешного тестирования выполните постоянный монтаж:

Окончательное крепление: Нанесите эпоксидный клей или силиконовый герметик поверх скотча для защиты от влаги и вибраций. Альтернатива – пластиковые стяжки через монтажные отверстия датчика (если предусмотрены).
Прокладка проводов: Аккуратно проложите кабель вдом рамы, используя изоленту или гофру. Избегайте натяжения и контакта с подвижными элементами (руль, амортизаторы). Фиксируйте провода нейлоновыми хомутами каждые 15–20 см.
Подключение к блоку управления: Соедините провода датчика с соответствующими разъемами центрального блока сигнализации (согласно схеме в инструкции). Обязательно соблюдайте полярность!

Важные нюансы настройки:

Отрегулируйте чувствительность через мобильное приложение или сервисное меню сигнализации. Начните с минимальных значений, постепенно увеличивая до стабильного срабатывания при толчке колеса.
Проверьте работу в двух режимах: охрана с включенным двигателем (датчик игнорирует наклон) и полная постановка на охрану.

Тип крепления	Преимущества	Недостатки
Двусторонний скотч + клей	Быстрый монтаж, защита от коррозии	Требует подготовки поверхности
Стяжки	Надежность, простота замены	Риск перетирания проводов, видимость крепежа

После установки проведите финальный тест: наклоните мотоцикл на 45+ градусов на подставке и нанесите контролируемый удар молотком с резиновым бойком по колесу. Сигнализация должна среагировать соответственно заданной чувствительности.

Монтаж сирены в защищённое место

Основная задача – скрыть сирену от визуального обнаружения и защитить её от прямого физического доступа. Идеальное расположение – внутри замкнутых полостей рамы или под пластиковой облицовкой мотоцикла, где устройство будет закрыто штатными элементами конструкции.

Избегайте зон, подверженных прямому воздействию воды, грязи или высоких температур двигателя. Обязательно проверьте отсутствие контакта сирены с подвижными деталями (рулём, амортизаторами) и электрическими цепями во избежание короткого замыкания или повреждения проводов при вибрации.

Этапы установки

Выбор точки крепления: Используйте штатные технологические отверстия в раме или создайте кронштейн из комплектных хомутов. Убедитесь, что корпус сирены не соприкасается с металлом напрямую – проложите резиновые прокладки для снижения вибрации.
Фиксация устройства: Закрепите сирену болтами с контргайками или стяжками повышенной прочности. Проверьте надёжность крепежа резким потягиванием рукой.
Защита от влаги: Если корпус негерметичен, разместите динамик отверстием вниз для стекания конденсата. Дополнительно обработайте стыки силиконовым герметиком.
Прокладка проводов: Проложите кабель в гофротрубке вдоль штатной проводки. Фиксируйте пластиковыми хомутами через каждые 15–20 см. Избегайте натяжения и перегибов.

Критические ошибки:

Монтаж вблизи выхлопной системы (риск перегрева).
Открытая установка под седлом или крыльями (легко обнаружить и отключить).
Использование повреждённых креплений (отрыв при вибрации).

Рекомендуемые зоны	Запрещённые зоны
Пространство за аккумуляторным отсеком	Открытые участки под сиденьем
Полость под топливным баком	Зоны крепления колёс
Ниша фары/заднего фонаря	Рядом с радиатором

После установки проверьте громкость срабатывания: посторонние предметы или облицовка могут значительно снизить звуковое давление. При необходимости скорректируйте положение динамика относительно вентиляционных отверстий кузова.

Проверка работоспособности всех функций сигнализации

После завершения монтажа и программирования сигнализации необходимо тщательно проверить корректность работы всех её режимов. Это критический этап, позволяющий выявить ошибки подключения или настройки до начала эксплуатации мотоцикла.

Используйте брелок сигнализации для последовательной активации и деактивации каждого режима, контролируя реакцию системы. Проверки следует проводить в условиях, максимально приближенных к реальным – при работающем и заглушенном двигателе, на разных дистанциях.

Основные функции для тестирования

Постановка/снятие с охраны:

Активируйте охрану – должны сработать:
• Короткий сигнал сирены (или световая индикация)
• Автоматическое блокирование двигателя
• Включение датчиков (тряски, наклона, движения)
Снимите с охраны – сирена издаст два коротких сигнала, двигатель разблокируется, датчики деактивируются.

Режим "Паника" (экстренное срабатывание):

Принудительно запустите тревогу с брелока – сирена должна работать непрерывно 20-90 секунд, включатся габариты/поворотники.

Дополнительные каналы (при наличии):

Дистанционный запуск двигателя: Убедитесь, что мотор заводится/глохнет по команде и соблюдает заданное время работы.
Блокировка передач: Проверьте невозможность включения передачи при активированной охране.
Датчики: Проведите тесты чувствительности:
• Легко толкните мотоцикл (датчик удара/тряски)
• Приподнимите его (датчик наклона)
• Пройдите рядом (датчик объема, если установлен)

Параметр	Ожидаемая реакция	Примечание
Автопостановка на охрану	Система должна активироваться автоматически через 30-60 секунд после снятия с зажигания	Настройте время задержки в меню брелока
Звуковая индикация	Корректное количество и тональность сигналов при действиях	Отсутствие звука может указывать на разряженный аккумулятор сигнализации
Световые сигналы	Мигание поворотников/габаритов при постановке/снятии/тревоге	Убедитесь в отсутствии конфликтов со штатной электропроводкой

Финишные проверки: Удостоверьтесь, что сигнализация не вызывает паразитных токов утечки при длительном простое (проверяется тестером на клемах АКБ) и корректно работает от резервного аккумулятора (если он есть в комплекте) при отключении основной батареи.

Список источников

При самостоятельной установке сигнализации на мотоцикл критически важно опираться на проверенную техническую информацию. Недостоверные данные могут привести к повреждению электросистемы транспортного средства или некорректной работе охранного комплекса.

Следующие типы источников содержат практические рекомендации по подключению, схемы распиновки разъёмов и особенности интеграции оборудования. Все материалы должны соответствовать модели вашего мотоцикла и спецификации конкретной сигнализации.

Официальные мануалы производителей сигнализаций (Pandora, StarLine, Scher-Khan) с разделом по установке
Форумы мотосообществ (пример: MotoTuningForum, BikerRussia) - ветки обзоров и самостоятельного монтажа
Видеоинструкции на тематических YouTube-каналах (типа "МотоЭлектрик") с пошаговой демонстрацией
Специализированные порталы по моторемонту (MotoGid, MotoTech) - гайды по подключению к CAN-шине
Электрические схемы конкретных моделей мотоциклов из сервисных мануалов
Технические стандарты ISO 7637 и ГОСТ Р 41.97 по подключению автоэлектроники
