Как проверить и заменить предохранитель в Mazda 3

Статья обновлена: 18.08.2025

Электрические цепи вашей Мазда-3 защищены предохранителями - компактными компонентами, предотвращающими повреждение дорогостоящего оборудования при перегрузках или коротких замыканиях.

Неисправный предохранитель способен полностью отключить критически важные системы: фары, стеклоочистители, аудиосистему или цепи управления двигателем.

Знание процедуры проверки и замены этих элементов - базовый навык для самостоятельного устранения внезапных отказов электрооборудования.

Этот материал даст четкие инструкции по поиску блоков предохранителей, идентификации перегоревшего элемента и его безопасной замене на Мазда-3.

Типичные признаки перегоревшего предохранителя

При выходе из строя предохранителя конкретная электрическая цепь автомобиля перестает функционировать. Это проявляется в виде полного отказа одного или нескольких связанных между собой компонентов. Важно оперативно идентифицировать проблему, чтобы предотвратить поиск неисправности в других элементах системы.

Следует сосредоточить внимание на внезапном прекращении работы устройств, запитанных от цепи с подозреваемым предохранителем. Проверка визуального состояния плавкой вставки часто дает однозначный ответ, но некоторые симптомы проявляются еще до физического осмотра блока.

Характерные симптомы неисправности

Основные индикаторы перегорания:

• Полный отказ электрического компонента: Устройство перестает реагировать на команды (фары, магнитола, обогрев стекол, прикуриватель, стеклоподъемники не включаются).
• Локальный характер отказа: Одновременно перестают работать только приборы, входящие в одну защищаемую цепь (например, только стоп-сигналы и подсветка номера).
• Отсутствие реакции на включение: Нет характерных звуков (жужжание моторчика стеклоподъемника, щелчки реле), индикации на панели или подсветки кнопок управления.
• Визуальный дефект: При извлечении предохранителя виден обрыв плавкой проволоки или оплавление/потемнение корпуса (особенно заметно на прозрачных элементах).
• Срабатывание при повторном включении: Новый предохранитель моментально перегорает после установки – указывает на короткое замыкание в цепи.

Необходимые инструменты для диагностики и замены

Для проверки и замены предохранителей на Mazda 3 потребуется минимальный набор инструментов, доступных в большинстве гаражей. Основное внимание уделяется безопасности и точности диагностики, так как ошибки могут привести к повреждению электрооборудования.

Обязательно отключите зажигание и снимите минусовую клемму с аккумулятора перед началом работ. Убедитесь в хорошем освещении рабочей зоны – используйте фонарик для осмотра блока предохранителей в салоне или под капотом.

Базовый комплект

• Пинцет-захват (идет в комплекте с большинством авто) – для извлечения предохранителей без повреждений
• Тестер-мультиметр – для проверки целостности предохранителей и напряжения в цепи
• Запасные предохранители – точно соответствующие номиналу (например: 5A, 10A, 15A, 20A)

Дополнительные приспособления

Лупа	Для чтения маркировки на корпусе мелких предохранителей
Схема предохранителей	Из руководства по эксплуатации или крышки блока
Пластиковый пинцет	Альтернатива металлическому при отсутствии штатного

Важно: Запрещено использовать металлические инструменты (отвертки, плоскогубцы) для извлечения – высок риск короткого замыкания. Всегда дублируйте номинал нового предохранителя – установка элемента с несоответствующим током вызовет перегрев проводки.

Схема расположения блоков предохранителей в Mazda 3

В автомобилях Mazda 3 разных поколений предусмотрено два основных монтажных блока предохранителей. Их точное местоположение может незначительно отличаться в зависимости от года выпуска и комплектации, но общая логика размещения сохраняется.

Понимание схемы расположения критически важно для оперативной диагностики и замены перегоревших элементов. Обращайтесь к руководству по эксплуатации конкретной модели для уточнения деталей компоновки.

Основные блоки предохранителей

В салоне и под капотом Mazda 3 находятся следующие блоки:

• Салонный блок (низковольтный): Расположен в ножном пространстве водителя (под торпедой слева). Для доступа:
  1. Откройте водительскую дверь
  2. Снимите пластиковую крышку-заглушку в левой части торпеды у ног
  3. Отщелкните фиксаторы защитной панели блока
• Подкапотный блок (высоковольтный): Находится в моторном отсеке со стороны водителя. Ищите прямоугольный черный пластиковый корпус:
  • Рядом с аккумуляторной батареей
  • Или за модулем воздушного фильтра

Блок	Тип цепей	Как открыть
Салонный	Бортовые системы (прикуриватель, магнитола, дворники, подсветка)	Снятие декоративной крышки без инструментов
Подкапотный	Силовые агрегаты (вентилятор охлаждения, ABS, ЭБУ, фары)	Отжим защелок крышки ключом/плоской отверткой

Важно! На обратной стороне крышки каждого блока нанесена схема с нумерацией предохранителей и реле. Сверитесь с ней перед проверкой элементов.

Основной моторный отсек: расположение блока

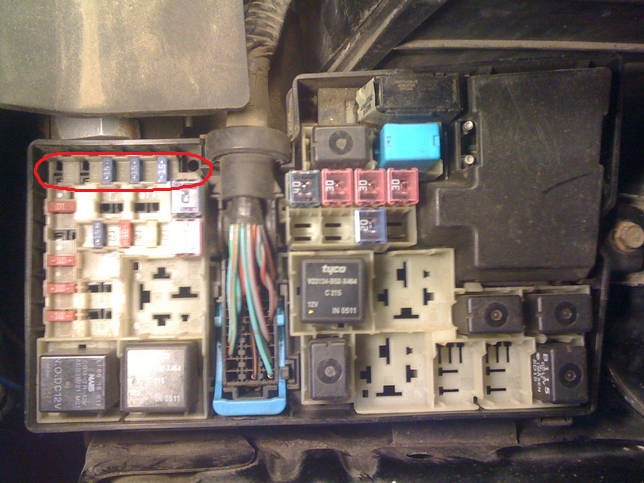

Основной блок предохранителей в моторном отсеке Mazda 3 расположен в левой части подкапотного пространства (со стороны водителя). Он находится в непосредственной близости от аккумуляторной батареи, что обеспечивает удобный доступ для диагностики и замены элементов.

Корпус блока выполнен из черного пластика и имеет прямоугольную форму. Крышка крепится на защелках и маркирована схемой расположения предохранителей с указанием их номиналов и защищаемых цепей – это ключевой ориентир для идентификации.

• Точные ориентиры: между аккумулятором и левой фарой, за модулем воздушного фильтра
• Размеры: примерно 25x15 см, высота 10 см
• Крепление: фиксируется на специальной платформе над лонжероном

Важно: Перед вскрытием блока обязательно отключите минусовую клемму аккумулятора для предотвращения короткого замыкания.

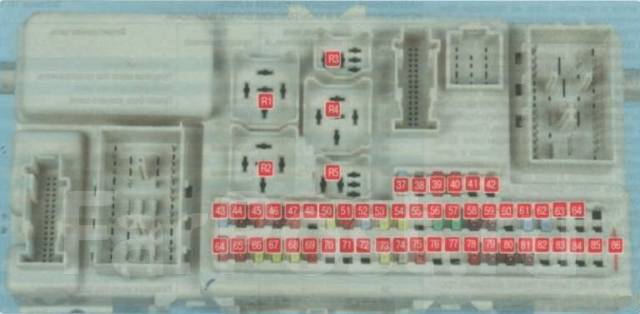

Доступ к салонному блоку предохранителей

Салонный блок предохранителей на Mazda 3 расположен в нижней части приборной панели со стороны водителя, за пластиковой защитной панелью. Для работы потребуется крестообразная отвертка и фонарик для улучшения видимости в затемненной зоне.

Перед началом работ обязательно отсоедините отрицательную клему аккумулятора! Это предотвратит короткое замыкание и повреждение электроники при случайном контакте металлических инструментов с клеммами предохранителей.

Пошаговая инструкция

1. Переместите водительское кресло максимально назад для создания рабочего пространства
2. Найдите прямоугольную декоративную панель под рулевой колонкой
3. Выкрутите два винта крепления в нижней части панели (отмечены стрелками)
4. Аккуратно потяните панель на себя, освобождая пластиковые защелки по периметру
5. Снимите панель полностью, получив доступ к блоку предохранителей (черная коробка с цветными элементами)

Элемент	Описание
Винты крепления	2 шт., размер PH2 (крестообразные)
Защелки	4-6 пластиковых фиксаторов по краям панели
Идентификация	Схема расположения предохранителей нанесена на внутренней стороне снятой крышки

После снятия панели визуально проверьте целостность предохранителей или используйте мультиметр для диагностики. При установке крышки убедитесь, что все защелки полностью зафиксировались, а винты равномерно затянуты.

Снятие защитной крышки блока предохранителей

Найдите пластиковую крышку прямоугольной формы в салоне автомобиля, обычно расположенную в нижней части левой стороны приборной панели (со стороны водителя) или в конце торпедо возле двери. Убедитесь, что зажигание выключено, а ключ извлечён из замка перед началом работ.

Визуально осмотрите периметр крышки на предмет фиксаторов. В большинстве моделей Mazda 3 крепление осуществляется четырьмя пластиковыми защёлками: две сверху и две снизу, реже – боковыми клипсами. Не применяйте силу до точного определения типа крепления.

Порядок демонтажа

1. Зафиксируйте пальцы на верхней части крышки ближе к углам
2. Плавно нажмите вверх на верхние защёлки, одновременно подтягивая край крышки на себя
3. Повторите действие для нижних фиксаторов: надавите вниз с лёгким подтягиванием
4. Извлеките крышку после характерного щелчка всех креплений

Важно: не дёргайте крышку резко вбок – это приведёт к поломке фиксаторов. Если демонтаж затруднён, повторно проверьте расположение клипс – иногда требуется смещение в определённом направлении (например, вправо перед оттягиванием).

Типичные ошибки	Последствия
Отрыв крышки без разблокировки защёлок	Поломка креплений, необходимость замены крышки
Использование металлических инструментов	Царапины на пластике, повреждение фиксаторов

Изучение схемы расположения на крышке блока

На внутренней стороне крышки блока предохранителей Mazda 3 находится подробная схема, отображающая назначение каждого элемента. Эта диаграмма содержит графические обозначения предохранителей и реле с их номинальными токами, а также лаконичные описания защищаемых цепей.

Для корректной интерпретации схемы необходимо совместить цифровые и буквенные маркеры на карте с реальными позициями в блоке. Обратите особое внимание на цветовое кодирование: предохранители различаются по оттенкам пластика в зависимости от силы тока, что позволяет визуально идентифицировать их параметры.

Правила чтения схемы

• Цифробуквенные обозначения: Ищите символы вида "1A", "3C" на схеме – они дублируются на корпусе блока
• Стрелки-указатели: Показывают границы групп предохранителей, относящихся к конкретным системам
• Иконки компонентов: Символьные изображения фар, обогрева стекол или аудиосистемы для быстрой ориентации

Цвет предохранителя	Сила тока (А)	Примеры защищаемых систем
Красный	10	ЭБУ, датчики кислорода
Синий	15	Габариты, прикуриватель
Желтый	20	Топливный насос, обогрев зеркал

Важно: При замене всегда сверяйте расположение элемента по схеме до извлечения – ошибка в установке может вывести из строя электронику. Если схема повреждена или отсутствует, используйте техническое руководство конкретной модели и года выпуска.

Расшифровка условных обозначений предохранителей

Правильная идентификация предохранителя – обязательный этап перед проверкой или заменой. На крышке блока предохранителей Mazda 3 и на корпусе каждого предохранителя нанесены маркировки, содержащие ключевую информацию о его характеристиках и назначении.

Понимание этих обозначений позволяет точно определить, какой именно элемент отвечает за конкретную цепь автомобиля (фары, прикуриватель, аудиосистему и т.д.), и убедиться, что устанавливается предохранитель с корректными параметрами.

Основные типы обозначений

Цвет корпуса: Быстро указывает на номинал силы тока (амперы, А). Соответствие цветов стандартизировано:

• Оранжевый: 5А
• Коричневый: 7.5А
• Красный: 10А
• Синий: 15А
• Желтый: 20А
• Прозрачный/Белый: 25А
• Зеленый: 30А

Цифровое значение на корпусе: Число, нанесенное на верхнюю часть предохранителя (например, "10", "15", "20"), дублирует его номинал в амперах (А). Это главный параметр для замены.

Буквенно-цифровой код на крышке блока: Каждому гнезду в блоке присвоен уникальный код (например, F1, F2, D5, R10). Этот код напрямую связан со схемой электрооборудования автомобиля.

Символы и надписи на крышке блока: Рядом с кодом гнезда или на отдельной схеме указывается назначение предохранителя с помощью:

• Стандартизированных пиктограмм: Упрощенные изображения компонентов (лампа фары, динамик, обогрев стекла, прикуриватель).
• Английских аббревиатур или слов: Например, HEAD (LOW) – ближний свет фар, P/WDW (PASS) – стеклоподъемник переднего пассажира, AUDIO – аудиосистема, ENGINE – цепи управления двигателем.

Примеры расшифровки обозначений на крышке блока:

Код гнезда	Обозначение	Расшифровка
F5	15A / P. OUTLET	Предохранитель 15А на прикуриватель (Power Outlet)
F16	10A / STOP	Предохранитель 10А на стоп-сигналы
D10	20A / (пиктограмма вентилятора)	Предохранитель 20А на вентилятор отопителя

Важно: Всегда сверяйтесь с родной схемой на крышке блока предохранителей вашей Mazda 3. Расположение гнезд и назначение предохранителей могут различаться в зависимости от года выпуска и комплектации автомобиля. Точное соответствие кода гнезда и обозначения цепи – залог безопасной работы электрооборудования.

Определение назначения нужного предохранителя по схеме

Найдите руководство пользователя или мануал по электрооборудованию для Mazda 3 вашего года выпуска. В разделе "Блоки предохранителей" отыщите схематическое изображение монтажного блока с пронумерованными позициями предохранителей и реле. Напротив каждого номера указан защищаемый компонент: например, F-02 (20А) – обогрев заднего стекла, F-15 (7.5А) – габаритные огни правого борта.

Сверьте расположение предохранителя на схеме с его физическим положением в блоке (обычно под капотом или у левого торца приборной панели). Номера нанесены на пластиковый корпус блока или крышку. Для точной идентификации используйте пинцет со встроенным фонариком из набора предохранителей – подсветка поможет разглядеть маркировку в труднодоступных местах.

Ключевые шаги при работе со схемой

1. Определите целевую систему: Уточните, какой компонент не работает (фары, прикуриватель, магнитола).
2. Найдите соответствие: В схеме отыщите номер предохранителя, ответственного за эту цепь.
3. Проверьте номинал: Убедитесь, что сила тока (А) на новом предохранителе точно совпадает с перегоревшим.

Обозначение	Пример системы	Типовой номинал
F-05	Противотуманные фары	15А
F-22	Прикуриватель	20А
F-41	Топливный насос	10А

Важно! При отсутствии схемы скачайте актуальную версию документации через официальный портал Mazda или проверенные тематические форумы. Не полагайтесь на условные обозначения – расположение предохранителей может отличаться даже в пределах одного поколения модели.

Цветовая маркировка предохранителей: понимание номинала

Цвет корпуса предохранителя на Mazda 3 напрямую указывает на его номинальный ток – ключевой параметр защиты цепи. Каждому значению силы тока соответствует уникальный цвет, что позволяет быстро идентифицировать элемент без чтения мелких цифр на корпусе. Стандартизация цветов соблюдается большинством производителей, включая оригинальные и дублирующие компоненты.

Неправильный подбор предохранителя по току может привести к выходу из строя электрооборудования или возгоранию проводки. Использование предохранителя с завышенным номиналом опасно – он не сгорит при перегрузке, повредив дорогостоящие компоненты (например, блок управления). Заниженный номинал приведет к частому перегоранию даже при нормальной нагрузке цепи.

Расшифровка цветовых кодов (номинал в амперах)

Цвет	Номинал (А)	Типичные защищаемые цепи
Фиолетовый	3	Датчики, деликатная электроника
Коричневый	5	Габариты, подсветка салона
Красный	10	Стеклоочистители, аудиосистема
Голубой	15	Прикуриватель, стоп-сигналы
Желтый	20	Обогрев зеркал, розетка 12V
Прозрачный/Белый	25	Электроприводы стекол
Зеленый	30	ABS, климат-контроль
Оранжевый	40	Вентилятор охлаждения

Для точной идентификации всегда сверяйтесь с картой предохранителей в руководстве пользователя Mazda 3 или на крышке блока. Цветовая маркировка дублируется цифровым обозначением номинала на верхней части предохранителя – проверяйте оба параметра перед заменой. При сомнениях используйте мультиметр для замера сопротивления: перегоревший элемент покажет бесконечность (обрыв).

Важные правила при работе с номиналами:

• Заменяйте предохранитель строго на аналогичный по цвету и цифровому обозначению
• При частом перегорании ищите причину в цепи (КЗ, перегрузка)
• Не используйте «жучки» – это провоцирует риски возгорания
• Красный (10А) и голубой (15А) предохранители чаще требуют замены из-за нагрузки на цепи

Извлечение предохранителя специальными съемными щипцами

Используйте пластиковые съемные щипцы (обычно расположены в основном блоке предохранителей или моторном отсеке). Убедитесь, что зажигание автомобиля выключено, а соответствующий потребитель электроэнергии неактивен.

Найдите нужный предохранитель по схеме на крышке блока или в руководстве пользователя. Обратите внимание на его цветовую маркировку и номинал тока (указан на корпусе элемента).

Техника безопасного извлечения

Расположите губки щипцов перпендикулярно корпусу предохранителя. Захватите элемент строго за пластиковый корпус, избегая контакта с металлическими контактами. Совершите плавное вертикальное тянущее движение без перекоса и боковых усилий.

1. Проверьте индикаторный глазок (при наличии): прозрачный или цветной элемент означает исправность, потемнение/разрыв – перегорание
2. При отсутствии щипцов допустимо использовать тонкогубцы с изолированными рукоятками, но пластиковый инструмент предпочтительнее
3. Поместите извлеченный предохранитель на чистую поверхность для визуальной диагностики

Признак неисправности	Внешние проявления
Перегорание нити	Разрыв проволоки внутри корпуса, затемнение стекла
Оплавление корпуса	Деформация пластика, подтеки или пузыри
Коррозия контактов	Окисление или зеленоватый налет на металлических ножках

Не применяйте избыточное усилие: если предохранитель не поддается, повторно проверьте фиксацию щипцов. Никогда не извлекайте элементы отверткой или металлическим пинцетом – это может вызвать короткое замыкание.

Альтернативные способы извлечения без инструмента

При отсутствии специальных щипцов извлечь предохранитель можно подручными средствами. Главное – действовать аккуратно, чтобы не повредить контакты или соседние элементы блока.

Убедитесь, что зажигание автомобиля полностью выключено. Осмотрите колодку предохранителя – пластиковый корпус должен выступать над посадочным гнездом на несколько миллиметров, что позволяет зацепить его.

Практические методы

Использование плоскогубцев с узкими губками:

• Оберните губки изолентой для защиты пластика
• Захватите корпус строго вертикально, без перекоса
• Извлекайте плавным вытягивающим движением

Альтернативные инструменты:

Предмет	Техника применения
Пластиковая карта	Заведите угол карты под выступ корпуса, создавая рычаг
Крестовая отвертка	Крючком жала зацепите монтажное ушко предохранителя
Скрепка (разогнутая)	Проденьте петлю скрепки сквозь технологическое отверстие в корпусе

Важно: Категорически избегайте металлических инструментов без изоляции – высок риск короткого замыкания. Если корпус предохранителя треснул или не поддается извлечению, прекратите попытки и обратитесь к специалистам.

Визуальный осмотр перегоревшего предохранителя

Исправный предохранитель имеет цельный металлический проводник (пластину или проволоку), видимый через прозрачный корпус. Контактная пластина должна быть непрерывной между двумя металлическими ножками, без разрывов и изменений цвета. Корпус обязан оставаться прозрачным, без затемнений или деформаций.

Перегоревший элемент определяется по обрыву токопроводящей нити или плавкой вставки. Часто сопровождается потемнением внутренней поверхности колбы (черные пятна, нагар), оплавлением пластика или металлических контактов. В некоторых случаях заметно распыление металла на стенках корпуса в виде мелкой зернистости.

Ключевые признаки перегорания

• Разрыв проводника – четко видимая щель в металлической пластине
• Затемнение/копоть – черные или коричневые пятна внутри корпуса
• Оплавление – деформация пластика или контактных ножек
• Металлическое напыление – брызги металла на стенках колбы

Диагностика тестером или мультиметром в режиме прозвонки

Отключите зажигание и извлеките подозрительный предохранитель из блока с помощью специальных пластиковых щипцов (обычно расположены в монтажном блоке или крышке). Визуально целая плавкая перемычка не гарантирует исправность – микротрещины или подгорание контактов могут нарушать проводимость.

Переведите мультиметр в режим прозвонки (значок звуковой волны или диода). Приложите щупы к металлическим контактам предохранителя с обеих сторон. Короткий звуковой сигнал и показания, близкие к 0 Ом, подтверждают исправность. Отсутствие сигнала и значение «OL» (перегрузка) указывают на обрыв – предохранитель требует замены.

Порядок проверки

1. Выберите предохранитель для тестирования по схеме на крышке блока или руководству автомобиля.
2. Очистите контакты предохранителя от окислов ластиком или мягкой ветошью.
3. Подсоедините щупы мультиметра к обоим ножкам предохранителя (полярность не важна).
4. Зафиксируйте показания:
   • Звуковой сигнал + 0–0,5 Ом – предохранитель цел.
   • Молчание + «OL»/«1» – перегорел.

Показание прибора	Состояние предохранителя	Действие
Звуковой сигнал, ~0 Ом	Исправен	Установить обратно
Без сигнала, "OL"	Перегорел	Заменить на аналогичный по номиналу
Прерывистый сигнал	Частичное повреждение	Требуется замена

Важно: Не проверяйте предохранитель под нагрузкой! Убедитесь, что мультиметр исправен – замкните щупы между собой перед тестом: звук и нулевое сопротивление подтвердят работоспособность прибора.

Проверка предохранителя автомобильной контрольной лампой

Перед началом проверки отключите зажигание и снимите минусовую клемму с аккумулятора для предотвращения короткого замыкания. Найдите блок предохранителей (в салоне за панелью ниже руля или в подкапотном пространстве), затем извлеките тестируемый предохранитель специальным пинцетом из гнезда блока.

Включите контрольную лампу, подключив её зажим типа "крокодил" к массе автомобиля (неокрашенная металлическая часть кузова). Поднесите острый щуп лампы к одному из контактных штырей предохранителя. Повторите проверку для второго штыря, соблюдая последовательность действий.

Интерпретация результатов проверки

• Лампа горит на обоих контактах → Предохранитель исправен
• Лампа не горит на одном из контактов → Перегоревший предохранитель (требует замены)
• Лампа не загорается вообще → Проверьте целостность контрольной лампы и надёжность подключения к массе

Ситуация	Диагностика
Свет на первом штыре есть, на втором отсутствует	Обрыв плавкой вставки
Отсутствие свечения на обоих контактах	Неправильное подключение тестера или его неисправность

Важно: Никогда не проверяйте предохранители металлическими предметами (отвёртками, проволокой) – это может вызвать повреждение электроники. Используйте только сертифицированные автомобильные тестеры с изолированными ручками.

Интерпретация результатов электродиагностики

При проверке мультиметром в режиме измерения сопротивления (Ω) исправный предохранитель покажет значение, близкое к 0 Ом. Это подтверждает целостность плавкой вставки и возможность прохождения тока через цепь. Отсутствие сопротивления указывает на корректное состояние элемента.

Показатель «OL» (Over Limit) или «∞» на дисплее мультиметра свидетельствует о разрыве цепи из-за перегорания предохранителя. Такой результат требует обязательной замены элемента. Повторное перегорание после установки нового предохранителя сигнализирует о серьезной неисправности в защищаемой цепи.

Ключевые интерпретации при проверке напряжения:

Показания на контактах предохранителя	Диагностика
Напряжение присутствует на обоих контактах	Предохранитель исправен, но возможна неисправность потребителя или обрыв цепи после него
Напряжение только на одном контакте	Перегорание предохранителя (при включенном зажигании/работе цепи)
Отсутствие напряжения на обоих контактах	Проблемы с подачей питания (неисправность реле, АКБ, генератора или повреждение проводки до предохранителя)

Важно: Для точной диагностики проверяйте напряжение при активированной цепи (зажигание включено, потребитель работает). Если предохранитель перегорает повторно, исследуйте цепь на:

• Короткое замыкание проводов
• Неисправность подключенного оборудования (фары, магнитола, датчики)
• Коррозию или повреждение разъемов
• Некорректное подключение нештатных устройств

Подбор нового предохранителя: совпадение цветовой маркировки

Цвет корпуса предохранителя напрямую соответствует его номинальному току. При подборе новой детали для Mazda 3 обязательно сверяйте оттенок с вышедшим из строя элементом. Несоответствие цвета означает неверную силу тока, что приведет к некорректной работе цепи или возгоранию.

Найдите цифровое значение ампер (А) на старом предохранителе или в блоке предохранителей – оно дублируется рядом с посадочным местом. Дополнительно проверьте маркировку в руководстве пользователя вашей модели и года выпуска авто, так как оттенки могут незначительно отличаться у разных производителей комплектующих.

Типовая цветовая кодировка предохранителей Mazda 3

Цвет корпуса	Номинал (А)
Розовый	4A
Коричневый	7.5A
Красный	10A
Синий	15A
Желтый	20A
Прозрачный/Белый	25A
Зеленый	30A

Критические правила подбора:

• Никогда не устанавливайте предохранитель с более высоким номиналом – это опасно перегревом проводки
• Использование элемента с меньшей силой тока вызовет мгновенное перегорание
• При сомнениях в цветовой идентификации ориентируйтесь на цифровую маркировку (например: "15А")

Критическая важность применения предохранителя нужного ампеража

Установка предохранителя с неподходящим номиналом ампер создает прямую угрозу безопасности и функциональности электросистемы Мазда-3. Применение элемента с завышенным амперажом нарушает принцип селективности защиты: цепь теряет способность к аварийному разрыву при перегрузках.

Использование предохранителя с заниженными параметрами провоцирует ложные срабатывания – система будет обесточиваться даже при штатных нагрузках. Оба сценария выводят из строя критически важные узлы автомобиля, от блоков управления до осветительных приборов.

Ключевые риски при нарушении номинала

• Пожарная опасность: Завышенный ампераж не размыкает цепь при КЗ – проводка перегревается с риском возгорания
• Отказ оборудования: Блоки ABS, SRS, ЭБУ двигателя получают неконтролируемые скачки напряжения
• Коррозия контактов: Постоянное перегорание слабых предохранителей разрушает клеммы в блоке
• Ложные ошибки ECU: Прерывание питания датчиков формирует неисправности в памяти контроллера

Номинал	Последствия	Типовые повреждения
Ниже нормы	Частое перегорание, отказ систем	Расплавленный пластик блока, подгоревшие реле
Выше нормы	Оплавление проводки, возгорание	Деформированные жгуты, сгоревшие модули

Важно: Номинал указан на корпусе предохранителя и в схеме блока (крышка или мануал). Замена всегда требует полного соответствия – даже 5А вместо 7.5А недопустимы. Цветовая маркировка помогает визуальной идентификации, но требует проверки цифрового значения.

1. Отключите зажигание и снимите клемму АКБ
2. Используйте только оригинальные предохранители или сертифицированные аналоги
3. Убедитесь в чистоте посадочных гнезд перед установкой

Визуальная проверка посадочного места на предмет коррозии

Коррозия на контактах гнезда предохранителя резко увеличивает переходное сопротивление, что ведет к локальному перегреву цепи даже при исправном предохранителе. Это повреждает пластик блока, деформирует контактные лепестки и может вызвать полный отказ электрооборудования. Особенно критична проверка при частых перегораниях предохранителя или нестабильной работе потребителя.

Обесточьте автомобиль, отсоединив минусовую клемму АКБ. Снимите предохранитель, используя специальные пластиковые щипцы из блока. Тщательно осмотрите металлические контактные лепестки внутри гнезда при ярком освещении, используя фонарик или лупу. Уделите внимание зонам прилегания ножек предохранителя и основанию контактов.

Ключевые признаки коррозии

• Цветные отложения: Белесый, голубовато-зеленый (окислы меди) или ржаво-коричневый налет.
• Изменение структуры поверхности: Шероховатости, точечные кратеры, пористость вместо гладкой металлической поверхности.
• Потеря металлического блеска: Матовые, тусклые участки на контактах.
• Физические дефекты: Распушение или расслоение металла, глубокие язвины.

Дополнительно проверьте наличие оплавленного пластика вокруг гнезда, темных подгаров на контактах или характерного кислого запаха – это косвенные признаки длительного воздействия коррозии и перегрева. При сильном поражении контакты теряют упругость и плохо фиксируют предохранитель.

Очистка контактов в блоке перед установкой

Перед монтажом нового предохранителя критически важно подготовить гнезда в блоке. Окислы, грязь или остатки расплавленного металла на контактах повышают сопротивление, вызывают нагрев и могут спровоцировать повторное перегорание даже исправной детали. Пренебрежение этим этапом часто приводит к нестабильной работе цепи.

Для доступа к блоку предохранителей отключите минусовую клему аккумулятора. Тщательно осмотрите посадочные гнезда заменяемого предохранителя под увеличительным стеклом при ярком освещении. Особое внимание уделите:

• Окисленным участкам – белесый или зеленоватый налет на металле
• Остаткам корпуса – фрагменты расплавленного пластика
• Деформации – подгоревшие или разогнутые лепестки контактов

Последовательность очистки:

1. Обработайте контакты аэрозольным очистителем электроцепей (WD-40 Specialist Electrical Contact Cleaner, Liqui Moly Kontaktreiniger). Распыляйте короткими нажатиями, избегая попадания на пластик.
2. Аккуратно протрите гнезда ватной палочкой, смоченной в изопропиловом спирте. Для труднодоступных зон используйте зубную щетку с жесткой щетиной.
3. При сильной коррозии зачистите контакты миниатюрным надфилем или наждачной бумагой зернистостью 600-800, удаляя только налет без повреждения металла.
4. Продуйте гнездо сжатым воздухом для удаления абразивной пыли.

После очистки проверьте:

Плотность прилегания	Контакты должны надежно фиксировать ножки предохранителя без люфта
Отсутствие перекоса	Параллельность лепестков друг другу
Целостность изоляции	Отсутствие трещин в пластике блока вокруг гнезда

Установите новый предохранитель только после полного испарения очищающих жидкостей. Не используйте составы на масляной основе – они притягивают пыль и ухудшают контакт.

Правильная установка предохранителя в гнездо

Убедитесь, что номинал нового предохранителя строго соответствует сгоревшему – значение в амперах (А) должно быть идентичным. Никогда не устанавливайте предохранитель с большим номиналом "на всякий случай" – это может привести к возгоранию электропроводки.

Визуально проверьте гнездо на предмет загрязнений, окислов или повреждений контактов. Аккуратно очистите контакты в гнезде сухой щеткой или сжатым воздухом, если обнаружены посторонние частицы или коррозия.

Пошаговая установка

1. Правильная ориентация: Совместите ножки предохранителя с направляющими пазами в гнезде (часто обозначены цветом или рельефом).
2. Аккуратное усилие: Пальцами равномерно надавите на корпус предохранителя до характерного щелчка или ощущения полной посадки. Не прикладывайте избыточное усилие.
3. Контроль положения: Убедитесь, что корпус предохранителя плотно прилегает к краям гнезда и не выступает над соседними элементами блока.

Типичные ошибки	Последствия
Перекос при установке	Повреждение контактов гнезда, ненадежное соединение
Использование несоответствующего номинала	Риск перегрева проводки или отказ защиты цепи
Применение металлических предметов для монтажа	Короткое замыкание, повреждение блока предохранителей

После установки включите цепь и проверьте работоспособность оборудования. Если предохранитель сразу перегорает – ищите короткое замыкание в цепи перед повторной заменой.

Проверка работы цепи после замены элемента

После установки нового предохранителя убедитесь в правильности его посадки: ножки должны плотно контактировать с клеммами блока, а номинал (А) соответствовать старому элементу. Проверьте отсутствие перекосов и посторонних предметов в гнезде.

Перед подачей напряжения визуально осмотрите цепь на предмет оголенных проводов, оплавлений или повреждений разъемов. Убедитесь, что все подключенные к цепи компоненты (фары, магнитола, прикуриватель) выключены.

Последовательность тестирования

1. Подайте напряжение: Заведите двигатель (если цепь активна только при работающем ДВС) или включите зажигание.
2. Активируйте нагрузку: Вручную включите устройство, защищаемое цепью (например, климат-контроль или обогрев стекла).
3. Контроль работы:
   • Убедитесь, что устройство функционирует штатно
   • Проверьте отсутствие искрения или запаха гари

Параметр	Метод проверки	Норма
Напряжение на предохранителе	Измерение мультиметром между ножками	12-14V при включенной нагрузке
Ток утечки	Замер амперметром при выключенной нагрузке	Не более 0.05А

Если предохранитель снова перегорает, немедленно отключите питание и проверьте цепь на:

• Короткое замыкание в проводах
• Неисправность потребителя
• Коррозию контактов
• Некорректную установку компонентов

Поиск причины короткого замыкания при повторном перегорании

Повторное перегорание предохранителя после замены указывает на наличие неустранённого короткого замыкания в защищаемой цепи. Продолжение эксплуатации без диагностики приведёт к новым срабатываниям защиты и риску повреждения дорогостоящего электрооборудования.

Исключите временные факторы: убедитесь, что номинал предохранителя соответствует спецификации (проверьте маркировку на крышке блока или мануале), а установленная деталь – оригинального качества. Дешёвые аналоги часто не соответствуют заявленным характеристикам.

Алгоритм поиска неисправности

Выполняйте проверки при отключённом аккумуляторе и вынутом предохранителе:

1. Визуальный осмотр проводки: исследуйте жгуты цепи (особенно в зонах трения):
   • Оплавленная изоляция, потертости о кузовные элементы
   • Окисленные или разболтанные контакты в разъёмах
   • Деформации после недавнего ремонта
2. Проверка потребителей:
   • Отсоедините разъёмы всех устройств цепи (фары, магнитола, обогрев сидений и т.д.)
   • Поочерёдно подключайте их при замере сопротивления мультиметром
3. Диагностика мультиметром:

   Режим тестера	Точки замера	Критерий неисправности
   Прозвонка (Ω)	Между "+" цепи и массой	Сопротивление ≈ 0 Ом (при отключённых потребителях)
   Проверка напряжения (V)	На контактах предохранителя	Наличие напряжения при выключенном зажигании

4. Поэтапное исключение: если цепь разветвлённая, отсоединяйте участки жгута до исчезновения КЗ

Важно! Если источник замыкания не обнаружен, проблема может скрываться в контроллерах или повреждении изоляции внутри жгутов. Требуется углублённая диагностика с электросхемой Mazda 3 и профессиональным оборудованием.

Особенности замены мощных предохранителей МЕГА-fuse

При замене МЕГА-fuse критически важно предварительно отключить отрицательную клемму аккумулятора для полного обесточивания цепи. Эти предохранители защищают высоконагруженные системы (стартер, генератор, ЭБУ двигателя), и работа под напряжением приведет к короткому замыканию с риском повреждения электроники и ожогов.

Используйте только оригинальные предохранители с идентичным номиналом (80А, 100А, 120А), обозначенным на корпусе. Установка аналога с несоответствующими параметрами вызовет перегрев проводки или отказ защиты. Контролируйте целостность плавкой перемычки через смотровое окно – затемнение или разрыв указывают на перегорание.

Порядок замены

1. Снимите защитную крышку блока предохранителей в моторном отсеке
2. Зафиксируйте разъемы проводов маркировкой перед отсоединением
3. Выкрутите крепежные болты специальной головкой TORX (обычно T20 или T25)
4. Извлеките корпус предохранителя вместе с клеммной колодкой
5. Установите новый МЕГА-fuse с полным прилеганием контактов
6. Затяните болты моментом 5-7 Н∙м во избежание искрения

Важные нюансы:

• Не ремонтируйте перегоревший предохранитель – только полная замена
• Проверьте клеммы на коррозию и потемнение – зачистите контакты при необходимости
• После установки включите зажигание на 2 минуты без запуска двигателя для инициализации систем

Цвет корпуса	Номинал (А)	Защищаемая цепь
Желтый	80	Генератор, ABS
Зеленый	100	Стартер, цепи вентиляторов
Красный	120	Главная шина питания

Пошаговая замена предохранителя прикуривателя

Перед началом работ убедитесь, что зажигание автомобиля выключено, а ключ извлечён из замка. Подготовьте пинцет или специальные пластиковые щипцы для извлечения предохранителей – они обычно расположены в монтажном блоке или рядом с ним. Найдите руководство по эксплуатации вашей Mazda 3 для точного определения номера предохранителя прикуривателя (часто обозначен как "CIG", "LIGHTER" или "ACC" в блоке предохранителей салона).

Приобретите новый предохранитель с ТОЧНО таким же номиналом силы тока (например, 15А или 20А), как и перегоревший. Установка предохранителя с другим номиналом может привести к повреждению электропроводки или возгоранию. Визуально проверьте металлическую перемычку внутри извлечённого предохранителя – если она разорвана или оплавилась, замена обязательна.

Процесс замены

1. Откройте блок предохранителей: Для Mazda 3 (модели до 2019 г.) блок обычно расположен слева под торпедой в районе ног водителя. Отщёлкните пластиковую крышку, потянув её на себя. В моделях после 2019 г. проверьте также боковую панель водительской двери или отсек под капотом (уточните в мануале).
2. Найдите нужный предохранитель: Используйте схему на обратной стороне крышки блока или в руководстве. Ищите обозначение "CIG", "LIGHTER" или "ACC". При отсутствии схемы сверьтесь с таблицей в мануале для вашего года выпуска.
3. Извлеките старый предохранитель: Захватите его корпус пластиковыми щипцами или пинцетом (идут в комплекте с некоторыми блоками). Потяните строго вертикально вверх без усилий и перекоса.
4. Проверьте контакты: Осмотрите посадочное гнездо на предмет коррозии или загрязнений. При необходимости аккуратно очистите контакты сухой щёткой.
5. Установите новый предохранитель: Вставьте его в гнездо до упора, соблюдая правильную ориентацию ножек. Сила посадки должна быть лёгкой – не давите с усилием.
6. Проверьте работу: Включите зажигание (без запуска двигателя), подключите устройство в прикуриватель или проверьте напряжение тестером. Если питание не восстановилось, повторно проверьте номер предохранителя и плотность посадки.
7. Закройте блок: Установите крышку на место до характерного щелчка фиксаторов.

Важно!	Никогда не заменяйте предохранитель металлическими предметами (отвёрткой, плоскогубцами) – это может вызвать короткое замыкание.
Предупреждение	Если новый предохранитель мгновенно перегорает – ищите короткое замыкание в цепи прикуривателя (проводка, сама розетка, подключённое устройство).

Процедура замены предохранителя системы освещения

Откройте блок предохранителей, расположенный в салоне со стороны водителя. Для доступа к нему необходимо снять защитную крышку в нижней части торпедо слева, аккуратно потянув ее на себя. Внутри крышки или руководстве пользователя найдите схему расположения предохранителей, чтобы идентифицировать отвечающий за систему освещения (обычно обозначен как "TAIL", "LIGHT" или "ILLUM").

Перед извлечением убедитесь, что световые приборы выключены, а ключ зажигания находится в положении "OFF". Проверьте целостность предохранителя визуально: перегоревший элемент будет иметь разорванную металлическую нить или потемнение на прозрачном корпусе. При отсутствии видимых повреждений используйте мультиметр в режиме прозвонки – отсутствие сигнала подтвердит неисправность.

Пошаговая замена

1. Возьмите специальные пластиковые щипцы из гнезда на крышке блока предохранителей (или пинцет).
2. Зафиксируйте предохранитель щипцами строго параллельно контактам и плавно извлеките его из гнезда.
3. Подберите замену с точно таким же номиналом тока (указан на корпусе старого предохранителя и схеме блока).
4. Установите новый предохранитель в свободное гнездо до характерного щелчка, убедившись в плотном контакте ножек.
5. Проверьте работоспособность: включите фары, габариты или подсветку панели приборов.

Важно: Никогда не используйте предохранители другого номинала или самодельные вставки – это может вызвать повреждение электропроводки или пожар. Если новый предохранитель сразу перегорает, ищите короткое замыкание в цепи освещения.

Типовая маркировка	Ток (А)	Цвет корпуса
Освещение салона	7.5–10	Коричневый/Красный
Габариты/Ближний свет	15–20	Синий/Желтый
ПТФ/Дальний свет	15–25	Синий/Прозрачный

Замена предохранителя магнитолы и аудиосистемы

После обнаружения перегоревшего предохранителя магнитолы в блоке (F57 для базовой аудиосистемы или F08 для систем Bose) подготовьте новый предохранитель с идентичным номиналом силы тока (обычно 15А или 20А, уточните в руководстве или на крышке блока). Убедитесь, что зажигание автомобиля полностью выключено, а ключи извлечены из замка.

Снимите защитную крышку блока предохранителей (в салоне – слева от рулевой колонки или в моторном отсеке, в зависимости от модели года). Используйте пластиковый пинцет из комплекта авто или миниатюрные плоскогубцы для аккуратного извлечения неисправного предохранителя строго вертикально, избегая деформации контактов.

Процесс установки нового предохранителя

1. Визуально сверьте номинал нового предохранителя с маркировкой на корпусе и старым элементом.
2. Вставьте предохранитель в соответствующий пустой слот до полной фиксации контактов, прилагая умеренное усилие пальцами.
3. Включите зажигание (без запуска двигателя) и проверьте работу магнитолы, динамиков и USB-портов.
4. Если проблемы сохраняются, дважды проверьте соответствие номинала и правильность установки.

Тип системы	Номер предохранителя	Типовой номинал
Базовая аудиосистема	F57 (салонный блок)	15А
Премиум-система Bose	F08 (салонный блок)	20А

При повторном перегорании немедленно прекратите эксплуатацию и проведите диагностику проводки на предмет короткого замыкания – самостоятельный ремонт в этом случае не рекомендуется.

Замена предохранителя стеклоочистителей

Перед началом работ убедитесь, что зажигание автомобиля выключено, а рычаг стеклоочистителя находится в положении "OFF". Подготовьте новый предохранитель с идентичным номиналом (обычно 15А или 20А, уточните в руководстве или на крышке блока). Для доступа к монтажному блоку в салоне потребуется снять защитную панель в районе ног водителя, отщелкнув пластиковые крепления.

Найдите схему расположения предохранителей на обратной стороне крышки блока или в сервисной документации. Ищите предохранитель с маркировкой "WIPER", "FRONT WIPER" или значком в виде схематичного изображения дворников. При отсутствии схемы используйте тестер для проверки цепи после извлечения подозрительного элемента.

Пошаговая процедура замены

1. Снимите декоративную накладку под рулевой колонкой, осторожно отжав фиксаторы
2. Обнаружьте нужный предохранитель в блоке (позиция F-11 или F-23 для разных поколений)
3. Захватите предохранитель специальным пластиковым пинцетом из комплекта блока
4. Плавно извлеките элемент, не прилагая боковых усилий
5. Визуально проверьте перегоревший предохранитель: разорванная нить или потемнение
6. Установите исправный предохранитель строго в исходное положение
7. Включите зажигание и проверьте работу дворников во всех режимах

Типичные симптомы неисправности	Дополнительные проверки
Полное отсутствие работы дворников	Проверка реле в блоке двигателя
Отказ функции омывателя фар	Диагностика моторчика омывателя
Не работают поворотники (совмещённая цепь)	Тест предохранителя F-25

Важно: Никогда не заменяйте предохранитель на аналог с большим номиналом – это может вызвать расплавление проводки. При повторном перегорании сразу после замены ищите короткое замыкание в цепи: осмотрите провода у основания дворников, проверьте моторчик привода на заклинивание.

После успешной замены зафиксируйте защитную панель до характерного щелчка. Храните запасные предохранители в автомобиле – используйте только оригинальные элементы производства Mazda или сертифицированные аналоги типа ATO/ATC.

Замена предохранителя стеклоподъемников

Откройте монтажный блок предохранителей, расположенный в салоне со стороны водителя. Для доступа к нему необходимо снять защитную крышку в нижней части торпедо слева, отщелкнув пластиковые фиксаторы или выкрутив крепежные винты (зависит от года выпуска авто). Найдите схему расположения предохранителей на обратной стороне крышки блока или в руководстве по эксплуатации.

Идентифицируйте предохранитель, отвечающий за работу стеклоподъемников – обычно он маркирован как "POWER WINDOW", "PW" или имеет номер 30-40А (точное значение указано на схеме). Внимательно осмотрите цепь соседних предохранителей, чтобы исключить случайное извлечение несоответствующего элемента.

Процедура замены

1. Выключите зажигание и убедитесь, что все потребители электроэнергии в салоне деактивированы
2. Захватите старый предохранитель специальными пластиковыми щипцами из комплекта блока (расположены в гнезде на крышке)
3. Извлеките предохранитель строго вертикально без перекоса, прилагая равномерное усилие
4. Визуально проверьте целостность нити накаливания:
   • Исправный: металлическая перемычка не имеет разрывов
   • Перегоревший: заметен обрыв или оплавление перемычки
5. Подберите новый предохранитель с точно таким же номиналом тока (указан на корпусе)
6. Установите его в освободившееся гнездо до фиксации, соблюдая правильную ориентацию контактов
7. Проверьте работу стеклоподъемников после включения зажигания

Типовая ошибка	Последствие	Профилактика
Использование предохранителя большего номинала	Риск повреждения электродвигателей или проводки	Сверяйте маркировку на корпусе
Установка в неправильное гнездо	Отказ смежных систем (люк, центральный замок)	Проверяйте схему перед установкой

Если после замены стеклоподъемники не функционируют, проверьте реле блока управления (обычно расположено рядом с предохранителями) или диагностируйте кнопки управления на дверях. При повторном перегорании предохранителя немедленно прекратите эксплуатацию и проведите диагностику цепи на предмет короткого замыкания.

Безопасное отключение аккумулятора перед работами

Всегда обесточивайте бортовую сеть перед заменой предохранителя. Короткое замыкание при неотключенном аккумуляторе может повредить электронные блоки управления или вызвать возгорание. Работайте в защитных очках и резиновых перчатках для предотвращения поражения током и химических ожогов.

Убедитесь, что зажигание выключено, ключ извлечен из замка, все потребители энергии (фары, магнитола, кондиционер) деактивированы. Проверьте отсутствие влаги на клеммах и корпусе АКБ – при необходимости просушите поверхности чистой ветошью.

Последовательность отключения

1. Ослабьте гайку отрицательной клеммы (-) на 10 мм ключом
2. Снимите клемму с вывода АКБ и надежно заизолируйте её концевиком или плотной тканью
3. Аналогично отсоедините положительную клемму (+)
4. Отодвиньте провода от аккумуляторного отсека, зафиксировав их в стороне

Важные запреты	Причина
Не отсоединять клеммы при работающем двигателе	Риск скачка напряжения и выхода из строя генератора
Не допускать контакта металлических инструментов с клеммами	Провоцирует короткое замыкание
Не снимать сначала плюсовую клемму	Риск замыкания через корпус при касании ключом кузова

После завершения работ подключите сначала положительную клемму (+), затяните гайку моментом 5-7 Н∙м. Затем установите отрицательную клемму (-) с аналогичным усилием. Проверьте отсутствие люфта соединений – плохой контакт вызывает перегрев проводов.

Опасность применения "жучков" вместо предохранителей

Установка самодельных перемычек ("жучков") вместо штатных предохранителей нарушает принципиальную защиту электросистемы автомобиля. Предохранитель рассчитан на разрыв цепи при превышении номинального тока, предотвращая перегрев проводки и возгорание. "Жучок" лишает контур этой функции, превращая тонкие провода в потенциальный источник открытого пламени.

Проволока, скрепки или монеты, используемые в "жучках", не обладают точной калибровкой на срабатывание. Они плавятся при значительно более высоких токах, чем требуется, либо вовсе не перегорают. Это приводит к неконтролируемому нагреву токопроводящих элементов в месте неисправности, расплавлению изоляции и контакту с легковоспламеняющимися материалами салона.

Ключевые риски применения перемычек

• Пожар в автомобиле: Перегрев проводки под панелью приборов или в моторном отсеке с высокой вероятностью воспламеняет пластик, ткань или технические жидкости.
• Разрушение дорогостоящих компонентов: Блок управления двигателем (ЭБУ), генератор, датчики или фары выходят из строя из-за превышения допустимых токов, которые не ограничиваются "жучком".
• Короткое замыкание в скрытых участках проводки: Локализация неисправности усложняется, так как "жучок" маскирует первопричину срабатывания предохранителя.
• Отказ систем безопасности: Корректная работа ABS, подушек безопасности или усилителя руля может быть нарушена из-за нестабильного напряжения в поврежденной цепи.

Единственным безопасным решением при повторном перегорании предохранителя является диагностика исходной неисправности с последующей заменой предохранителя на аналогичный по номиналу. Применение "жучков" даже временно создает неприемлемую угрозу для технической исправности автомобиля и жизни людей.

Техника безопасности при работе с электрооборудованием

Работа с электросистемой автомобиля требует строгого соблюдения мер предосторожности. Несоблюдение правил может привести к поражению электрическим током, возгоранию или выходу из строя электронных компонентов.

Перед любыми манипуляциями с предохранителями Mazda 3 обязательно отключите аккумулятор. Это исключит риск короткого замыкания и случайной подачи напряжения на цепи во время замены элементов.

Ключевые правила безопасности

• Отсоедините отрицательную клемму АКБ - первое обязательное действие перед проверкой блока предохранителей
• Используйте только инструменты с изолированными ручками (щипцы, пинцеты)
• Убедитесь в отсутствии влаги в зоне работ и на руках
• Снимите металлические украшения (кольца, браслеты) для исключения замыкания
• Никогда не заменяйте предохранители на превышающий номинал

Опасность	Меры предосторожности
Короткое замыкание	Изолируйте плюсовую клемму АКБ после отсоединения
Повреждение ЭБУ	Проверяйте цепь мультиметром перед установкой нового предохранителя
Ожоги	Не прикасайтесь к разъемам сразу после работы двигателя

При замене всегда используйте предохранители оригинального номинала, указанного на крышке блока. Установка "жучков" или элементов с большей силой тока провоцирует расплавление проводки.

Если после замены предохранитель повторно перегорает - прекратите эксплуатацию автомобиля и проведите профессиональную диагностику цепи. Продолжение попыток замены может вызвать возгорание электропроводки.

Выбор между оригинальными и аналоговыми деталями

Оригинальные предохранители производятся по спецификациям Mazda и гарантируют полное соответствие электрическим параметрам, размерам и материалам. Они проходят многократные тесты на температурную устойчивость, скорость срабатывания и долговечность в экстремальных условиях. Такие компоненты исключают риски перегрузок цепи или ложных отключений, что критично для чувствительной электроники современного автомобиля.

Аналоговые аналоги доступнее по цене (иногда на 30-70%), но их качество варьируется в зависимости от производителя. Дешёвые варианты могут использовать сплавы с непредсказуемым сопротивлением или корпус из неогнестойкого пластика. При этом сертифицированные бренды-изготовители (например, Bosch, Hella, Febi) часто обеспечивают сопоставимую с оригиналом надёжность благодаря собственным испытательным стендам и технологиям.

Критерии сравнения

Параметр	Оригинал (Mazda)	Качественный аналог
Цена	Высокая	Средняя или низкая
Гарантия совместимости	100%	90-95% (зависит от бренда)
Ресурс	80,000–120,000 км	50,000–100,000 км
Риск подделки	Низкий (при покупке у дилера)	Высокий (особенно на рынках)

Рекомендации по выбору:

• Для критичных узлов (ECU, топливная система, ABS) – только оригинал.
• Для второстепенных цепей (прикуриватель, подсветка) – допустимы аналоги с проверенными отзывами.
• Избегайте изделий без маркировки производителя или сертификата ISO/TS 16949.

Проверяйте упаковку: оригинальные предохранители имеют логотип Mazda и 12-значный артикул (например, GGY7-15-302), тогда как аналогам присваиваются собственные коды. При замене всегда сверяйте силу тока и цветовую маркировку – несоответствие грозит расплавлением проводки.

Периодическая профилактическая проверка исправности предохранителей

Регулярная проверка предохранителей предотвращает внезапные отказы электросистемы. Плановый осмотр выявляет слабые контакты, окисления или начальные стадии повреждений до критических сбоев.

Проводите диагностику каждые 6-12 месяцев или перед длительными поездками. Обязательно выполняйте проверку после установки нештатного оборудования (допфары, мощная акустика) или при первых признаках проблем с электроникой.

Порядок проверки

1. Заглушите двигатель, выньте ключ из замка зажигания
2. Откройте монтажные блоки:
   • Основной блок – под капотом возле аккумулятора
   • Салонный блок – слева от руля за пластиковой панелью
3. Используйте пинцет из блока предохранителей для извлечения элементов
4. Осмотрите каждый предохранитель:
   • Целостность металлической перемычки
   • Отсутствие потемнений пластика
   • Отсутствие оплавленных участков
5. Прозвоните мультиметром в режиме проверки цепи (бесконечное сопротивление = перегорание)

Признак неисправности	Состояние предохранителя
Перегорел	Разорванная нить/пластина, черные пятна внутри
Слабый контакт	Окисленные или погнутые контактные ножки
Перегрузка	Оплавленный корпус, деформация

Важно: Всегда заменяйте предохранители строго на аналоги по номиналу (например: 10A, 15A). Установка элемента с большим током срабатывания может вызвать возгорание проводки.

Диагностика смежных систем при срабатывании защиты

После замены перегоревшего предохранителя Мазда-3 критично проверить смежные системы, чтобы исключить повторное срабатывание защиты. Короткое замыкание или перегрузка в подключенных цепях часто являются первопричиной неисправности, поэтому изолировать проблемный участок – ключевая задача.

Начинайте с визуального осмотра жгутов проводов, разъемов и компонентов, запитанных от защищаемой линии (указано на крышке блока предохранителей). Ищите оплавленную изоляцию, следы окислов или механические повреждения. Особое внимание уделите зонам возле подвижных элементов (рулевая колонка, петли дверей) и участкам, подверженным нагреву (выхлопная система, моторный отсек).

Проверка электроцепей и оборудования

Для точной диагностики потребуется мультиметр и схема подключения. Выполните следующие шаги:

1. Отсоедините потребители цепи (лампы, моторчики, блоки управления), связанные с предохранителем.
2. Измерьте сопротивление между "+" цепи и массой автомобиля при отключенном АКБ:
   • Показание ∞ (обрыв) – норма для обесточенной линии.
   • Показание 0–5 Ом – короткое замыкание в проводке.
3. Подключайте компоненты по одному, контролируя мультиметром сопротивление. Падение до низких значений укажет на неисправный узел.

Примеры критичных узлов для типовых цепей:

Цепь предохранителя	Основные компоненты для проверки
ABS/ESP	Датчики колес, блок гидромодуля, проводка к ступицам
Обогрев зеркал/стекол	Нити обогрева, реле, кнопки управления
Прикуриватель	Гнездо прикуривателя, подключенные гаджеты
Фары	Блоки розжига (ксенон), коррозия патронов ламп

Важно: При обнаружении КЗ используйте метод "исключения сегментов" – отсоединяйте разъемы на участке цепи, чтобы локализовать проблему между конкретными точками. Проверяйте не только основной жгут, но и ответвления к датчикам.

Действия при невозможности определить причину перегорания

Если после проверки цепи и визуального осмотра проводки причина перегорания остаётся неясной, исключите скрытые короткие замыкания. Отсоедините все потребители, подключённые к проблемному предохранителю (фары, магнитолу, обогрев зеркал и т.д.), включая штатное и нештатное оборудование. Установите новый предохранитель номиналом, строго соответствующим руководству по эксплуатации.

Включите зажигание без запуска двигателя. Если предохранитель сразу перегорает – проблема в проводке между блоком предохранителей и разъёмами потребителей. Если цепь остаётся работоспособной, подключайте устройства по одному с интервалом 10-15 секунд, каждый раз проверяя целостность предохранителя. Это позволит выявить дефектный компонент.

Системная диагностика сложных случаев

При повторяющемся перегорании после выполнения предыдущих шагов:

• Проверьте мультиметром сопротивление цепи на массу: отсоедините АКБ, снимите проблемный предохранитель, подключите щупы к контактам его гнезда и кузову. Показания ниже 100 Ом указывают на КЗ.
• Осмотрите жгуты проводов в зонах трения (около дверей, под коврами, в районе рулевой колонки) – оплавленная изоляция или потертости металла часто не видны без разборки панелей.
• Протестируйте реле, связанные с цепью – залипание контактов вызывает постоянную нагрузку.

При отсутствии видимых дефектов используйте метод исключения:

1. Отключите разъём генератора – внутреннее замыкание диодного моста может провоцировать КЗ.
2. Проверьте целостность изоляции проводки вблизи выпускного коллектора – термическое повреждение создаёт периодическое замыкание.
3. Отсоедините ЭБУ двигателя (предварительно изучив риски для конкретной модели).

Симптом	Вероятная причина	Проверка
Перегорает при включении зажигания	КЗ в цепи управления	Диагностика проводов к замку зажигания
Перегорает после запуска двигателя	Пробой генератора	Замер напряжения на АКБ при 2000 об/мин
Случайное перегорание при движении	Перетирание жгута	Вибротест проводов с демонтажем защиты

Важно: Установка предохранителя повышенного номинала запрещена – это приведёт к возгоранию проводки. При невозможности самостоятельной локализации обратитесь к автоэлектрику с функциями осциллографа для анализа переходных процессов.

Когда рекомендуется обратиться к автоэлектрику

Если после замены предохранителя он моментально перегорает повторно, это указывает на серьезную проблему в цепи – вероятно короткое замыкание. Самостоятельные попытки устранить такую неисправность могут привести к повреждению дорогостоящего оборудования или возгоранию проводки.

Когда визуальный осмотр не выявил перегоревшего предохранителя, а электрические компоненты (фары, магнитола, обогрев сидений) отказываются работать, диагностика требует профессионального оборудования. Без мультиметра и схем электрооборудования точно определить проблемный участок цепи практически невозможно.

Критические ситуации для визита к специалисту

• Многократное перегорание одного и того же предохранителя – признак короткого замыкания, требующий поиска поврежденной изоляции или неисправного потребителя.
• Отказ нескольких систем, защищаемых разными предохранителями – свидетельствует о возможных проблемах с реле, блоком управления или массой автомобиля.
• Обнаружение оплавленных разъемов, потемневших контактов или характерного запаха гари в салоне – сигнализирует о перегреве проводки.
• Отсутствие напряжения на предохранителе при включенном зажигании – указывает на обрыв цепи до блока предохранителей.

Автоэлектрик проведет диагностику с помощью токовых клещей, определит реальную нагрузку в цепи, проверит сопротивление изоляции и выполнит компьютерное сканирование на наличие ошибок. Особенно важно профессиональное вмешательство при проблемах с цепями управления двигателем (ECU), ABS или подушками безопасности – некорректный ремонт здесь может нарушить работу критических систем.

Контроль состояния контактов и температурного режима предохранителей

Регулярно осматривайте контактные площадки предохранителя на предмет коррозии, окисления или деформации. Используйте фонарик для тщательной проверки боковых металлических пластин и посадочного места в блоке – любые потемнения, зеленоватый налёт или нарушение геометрии ухудшают проводимость.

Включите потребитель, защищаемый проверяемым предохранителем, и дайте ему поработать 5-7 минут. Аккуратно коснитесь тыльной стороны корпуса предохранителя подушечкой пальца – ощутимый нагрев свидетельствует о перегрузке цепи или плохом контакте. Категорически избегайте прикосновений к металлическим частям!

Методы диагностики и профилактики

• Визуальный контроль при замене: Каждый раз при извлечении предохранителя протирайте контакты безворсовой салфеткой, смоченной спиртом или очистителем электроники.
• Проверка плотности посадки: Убедитесь, что предохранитель фиксируется в разъёме с лёгким усилием, без люфта. Разболтанное соединение – частая причина нагрева.
• Мониторинг термоиндикаторов: Некоторые современные предохранители оснащены термочувствительными метками (точки или полосы). Изменение их цвета сигнализирует о перегреве в прошлом даже при исправном текущем состоянии.

Признак проблемы	Возможная причина	Действия
Локальный нагрев корпуса	Слабый контакт, превышение тока	Зачистить контакты, проверить нагрузку
Плавление пластика вокруг ножек	Критический перегрев контактной зоны	Замена предохранителя, диагностика гнёзда блока
Коррозия на контактах	Попадание влаги, химические реакции	Очистка спецсредствами, обработка антикором

Важно: Постоянный перегрев даже исправного предохранителя указывает на проблемы в цепи – повышенное сопротивление (плохие соединения, окислы) или периодические перегрузки. Требуется углублённая диагностика мультиметром (замер падения напряжения, тока утечки).

Список источников

При подготовке материалов использовались специализированные технические ресурсы, руководства по эксплуатации и документация для автомобилей Mazda 3 различных поколений. Основное внимание уделялось официальным рекомендациям производителя и практическим инструкциям по диагностике электрооборудования.

Следующие источники содержат детальную информацию о расположении предохранителей, методах их проверки мультиметром и процедуре безопасной замены. Данные были сверены с актуальными техническими стандартами для моделей до 2023 года включительно.

Техническая документация и руководства

• Официальное руководство по эксплуатации Mazda 3 (разделы "Электрооборудование" и "Плавкие предохранители")
• Распиновка блоков предохранителей в сервисном мануале Mazda (глава ZW)
• Каталог предохранителей NGK для японских автомобилей (2021 edition)

Онлайн-ресурсы

1. База технических бюллетеней Mazda North America
2. Видеоархив канала "Mazda DIY Solutions" (разборки салонного/моторного блоков)
3. Форум Mazda3Revolution (треды по диагностике цепей 2014-2019 гг.)

Видео: Мазда 6 замена предохранителя прикуривателя


• Stinger прямоточный резонатор - подробные характеристики

• Трактор МТЗ 80 характеристики легенды сельхозтехники

• КамАЗ - модели, особенности и технические характеристики
