Как работает пневмогидравлический домкрат

Статья обновлена: 18.08.2025

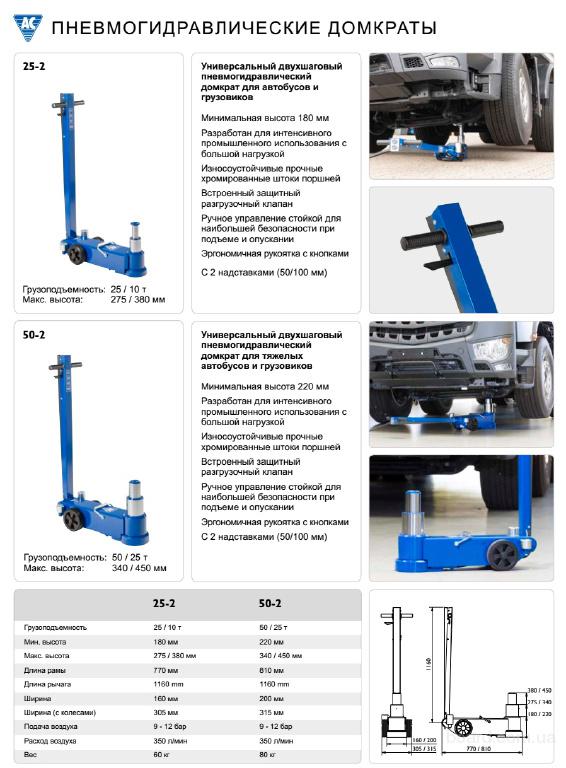

Пневмогидравлический домкрат объединяет две технологии для подъема тяжелых грузов: сжатый воздух и несжимаемую жидкость.

Принцип работы основан на преобразовании энергии: воздушная система создает давление, а гидравлическая – усиливает его.

Сжатый воздух воздействует на пневмопоршень, который передает усилие на гидравлическую жидкость в малом цилиндре.

Жидкость под высоким давлением поступает в большой гидроцилиндр, создавая мощное усилие для подъема платформы.

Комбинация этих систем обеспечивает высокую грузоподъемность при минимальном физическом усилии оператора.

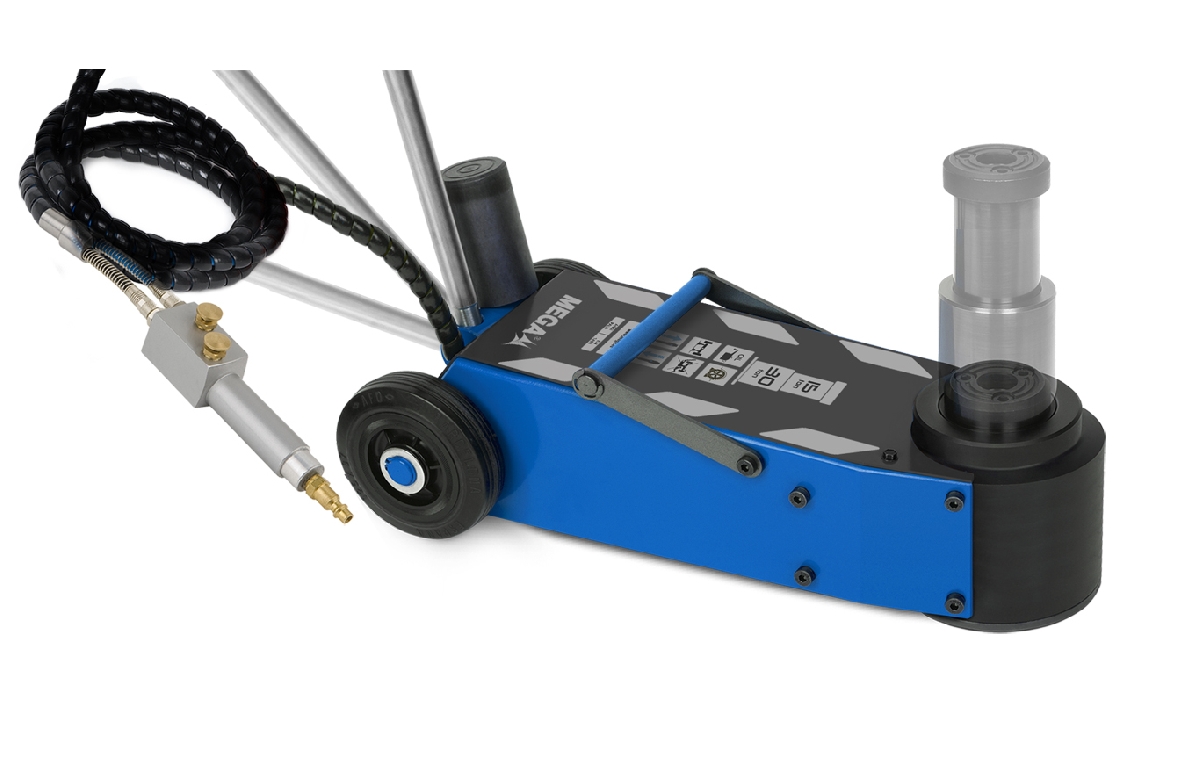

Основные компоненты: пневмоцилиндр и гидропоршень

Пневмоцилиндр представляет собой герметичную камеру, куда подается сжатый воздух от компрессора или баллона. Под давлением воздуха подвижный элемент (поршень или мембрана) внутри цилиндра совершает поступательное движение. Эта конструкция обеспечивает первичное преобразование энергии сжатого воздуха в механическое усилие, отличаясь высокой скоростью срабатывания и простотой управления.

Гидропоршень (гидравлический цилиндр) соединен с пневмоцилиндром через систему каналов и клапанов. Получая созданное пневмоцилиндром начальное давление через рабочую жидкость (масло), гидропоршень многократно усиливает его за счет разницы площадей поршней. Гидравлическая система обеспечивает точное позиционирование груза и удержание высоты подъема без постоянной подачи воздуха благодаря невозможности сжатия жидкости.

Принцип взаимодействия компонентов

Последовательность работы узлов выглядит следующим образом:

1. Сжатый воздух поступает в пневмоцилиндр, перемещая его поршень
2. Поршень пневмоцилиндра воздействует на гидравлическую жидкость
3. Жидкость под давлением поступает в гидропоршень
4. Гидропоршень поднимает груз, создавая усилие, значительно превышающее пневматическое

Ключевые характеристики компонентов:

Пневмоцилиндр	Гидропоршень
Источник энергии: сжатый воздух	Источник энергии: гидравлическая жидкость
Высокая скорость хода	Медленное, плавное движение
Низкое усилие на выходе	Высокое усилие на выходе
Не фиксирует положение без давления	Фиксирует положение без подачи энергии

Источник энергии: роль сжатого воздуха в системе

Сжатый воздух выступает первичным и единственным источником энергии для привода пневмогидравлического домкрата. Он подается от внешнего компрессора через шланг высокого давления в пневматическую часть агрегата. Ключевая задача воздуха – преобразование своей потенциальной энергии (давления) в механическую работу без использования двигателей или электричества непосредственно на точке подъема.

Энергия сжатого воздуха используется исключительно для приведения в действие пневмомотора или пневмоцилиндра, который является "двигателем" системы. Этот элемент напрямую связан с гидравлическим насосом. Воздух, расширяясь под давлением, создает возвратно-поступательное или вращательное движение пневматического узла, передавая усилие на насосный блок.

Функции и особенности сжатого воздуха

• Привод насоса: Механическое движение от пневмоэлемента заставляет гидравлический насос перекачивать рабочую жидкость (масло) из бака в гидроцилиндр.
• Безопасность: Искробезопасность процесса (отсутствие риска воспламенения в пожароопасных средах) благодаря использованию воздуха вместо электричества или топлива.
• Скорость работы: Обеспечивает высокую скорость холостого хода поршня насоса, ускоряя начальный этап подъема до контакта с грузом.
• Экономичность: Минимизация эксплуатационных затрат за счет отсутствия встроенного ДВС или электродвигателя в конструкции домкрата.
• Регулируемость: Давление и поток воздуха легко управляются вентилями, позволяя оператору точно контролировать скорость подъема/опускания груза.

Важно: Сжатый воздух не контактирует с гидравлической жидкостью и не участвует в создании усилия подъема напрямую. Его роль ограничивается приведением в действие насоса, который генерирует необходимое высокое давление в гидравлической системе для перемещения штока домкрата.

Трансформация давления: из пневматики в гидравлику

Сжатый воздух подаётся в пневматический цилиндр, воздействуя на поршень большого диаметра. Это создаёт первичное механическое усилие, пропорциональное площади поршня и давлению воздуха. Воздушная система обеспечивает быстрое срабатывание и простое управление, но неспособна напрямую генерировать высокое усилие подъёма.

Пневмопоршень напрямую контактирует с гидравлической жидкостью в общем корпусе, вытесняя её в полость гидроцилиндра. Поскольку жидкости несжимаемы, энергия воздуха полностью преобразуется в давление масла. Ключевое усиление возникает за счёт разницы площадей поршней: малый диаметр плунжера в гидроцилиндре при равном давлении создаёт многократно большее усилие на штоке.

Ключевые этапы преобразования

1. Пневматическая фаза:
   • Сжатый воздух (4-10 бар) поступает в камеру воздушного поршня
   • Поршень перемещается, передавая силу на гидравлический плунжер
2. Гидравлическое усиление:
   • Жидкость под давлением поступает в рабочий гидроцилиндр
   • Давление идентично во всей системе (Закон Паскаля)
3. Создание усилия:
   • Усилие на штоке = Давление масла × Площадь гидропоршня
   • Соотношение площадей обеспечивает выигрыш в силе (до 100:1)

Параметр	Пневмосистема	Гидросистема
Рабочее тело	Сжатый воздух	Масло/жидкость
Давление (тип.)	Низкое (до 10 бар)	Высокое (до 700 бар)
Главное преимущество	Скорость и безопасность	Мощность и точность

Обратный клапан блокирует утечку жидкости при подъёме, а ручной или пневматический сброс давления через управляющий вентиль обеспечивает контролируемое опускание груза. Комбинация двух систем позволяет использовать доступную пневмоэнергию для получения гидравлических усилий, недостижимых при чисто воздушном приводе.

Устройство воздушной камеры и входного клапана

Воздушная камера представляет собой герметичный цилиндрический резервуар, изготавливаемый из высокопрочной стали или композитных материалов. Ее внутренняя полость напрямую соединяется с входным портом для подачи сжатого воздуха и содержит подвижную разделительную мембрану (или поршень), которая передает давление на гидравлическую жидкость. Корпус камеры оснащен уплотнительными кольцами для предотвращения утечек газа и устойчив к деформации под рабочим давлением до 10-15 бар.

Входной клапан монтируется на воздушном патрубке перед камерой и функционирует как обратный клапан одностороннего действия. Его ключевой элемент – подпружиненный шариковый или тарельчатый запор, который открывается под давлением поступающего воздуха от компрессора. При снижении давления или остановке подачи пружина мгновенно прижимает запорный элемент к седлу, блокируя обратный выход воздуха из камеры и сохраняя созданное усилие.

Конструктивные особенности компонентов

Элементы воздушной камеры:

• Разделительная мембрана из маслостойкой резины
• Направляющие втулки для равномерного хода поршня
• Дренажный канал для аварийного сброса давления
• Фланцевое соединение с гидравлическим цилиндром

Характеристики входного клапана:

Тип запорного элемента	Преимущества	Рабочее давление
Шариковый	Высокая скорость срабатывания	До 12 бар
Тарельчатый	Повышенная герметичность	До 20 бар

Калибровка пружины клапана определяет минимальное давление открытия – обычно 0.3-0.5 бар. Резьбовой корпус клапана снабжается фильтром грубой очистки для задержки абразивных частиц из воздушной магистрали. Синхронизация работы клапана и камеры обеспечивает безударное нагнетание давления в гидравлическую систему при подъеме груза и надежную фиксацию позиции при остановке.

Конструкция масляной камеры высокого давления

Масляная камера высокого давления представляет собой герметичный цилиндр, разделенный на две полости: пневматическую и гидравлическую. В пневматической полости сжатый воздух воздействует на поршень большого диаметра, создавая усилие, которое через общий шток передается на поршень малого диаметра в гидравлической полости. Разница площадей поршней обеспечивает многократное увеличение давления масла.

Корпус камеры изготавливается из высокопрочной стали или алюминиевого сплава для сопротивления экстремальным нагрузкам. Между полостями установлены многоуровневые уплотнения (сальники, манжеты), исключающие смешивание воздуха и масла. На входе и выходе камеры интегрированы клапаны: воздушный впускной клапан регулирует подачу сжатого воздуха, а гидравлический выпускной клапан управляет потоком масла в рабочий цилиндр домкрата.

Ключевые элементы и их функции

Компонент	Назначение
Пневматический поршень	Преобразует давление воздуха в механическое усилие
Гидравлический поршень	Увеличивает давление масла за счет разницы площадей с пневмопоршнем
Уплотнительные кольца	Герметизируют полости, предотвращают утечки сред
Шток передачи усилия	Соединяет поршни, синхронизирует их движение
Перепускной клапан	Сбрасывает давление при перегрузках (опционально)

Принцип работы клапана переключения режимов

Клапан переключения режимов служит распределителем потоков рабочей среды (жидкости и сжатого воздуха) между полостями пневмогидравлического домкрата. Его основная задача – управление направлением движения штока (подъём/опускание груза) путём перенаправления потоков при изменении положения рукоятки или рычага управления.

Конструктивно клапан содержит подвижный золотник или шарик, который перемещается внутри корпуса под механическим воздействием оператора. В корпусе выполнены каналы, соединённые с линией нагнетания (от насоса/пневмосистемы), слива (в резервуар) и полостями силового гидроцилиндра (под поршнем и над ним). Герметичность зон обеспечивается уплотнительными кольцами.

Последовательность работы

1. Режим подъёма: При переводе рукоятки в положение "Подъём" золотник открывает путь сжатому воздуху или жидкости от источника в полость под поршнем. Одновременно перекрывается слив из этой полости и открывается слив из полости над поршнем в резервуар. Давление среды выталкивает поршень вверх.
2. Нейтральное положение: Золотник блокирует каналы подачи и слива. Давление в обеих полостях цилиндра сохраняется, фиксируя груз на высоте без расхода энергии.
3. Режим опускания: В положении "Спуск" золотник соединяет полость под поршнем с линией слива. Одновременно открывается доступ рабочей среды (или атмосферного воздуха при пневмоуправлении) в полость над поршнем. Вес груза вытесняет жидкость из-под поршня в бак, плавно опуская шток.

Переключение выполняется оператором вручную. Для предотвращения самопроизвольного движения под нагрузкой клапан часто интегрируется с обратными или предохранительными клапанами, блокирующими обратный поток жидкости при аварийном падении давления.

Почему гидравлика создаёт большее усилие: закон Паскаля

Закон Паскаля утверждает: давление, приложенное к жидкости в замкнутом объёме, передаётся одинаково во всех направлениях без изменений. Это фундаментальное свойство несжимаемых жидкостей позволяет гидравлическим системам преобразовывать и усиливать механическое воздействие.

В пневмогидравлическом домкрате сжатый воздух воздействует на жидкость через малый поршень, создавая давление. Согласно закону Паскаля, это давление передаётся через жидкость на рабочий поршень большего диаметра, который непосредственно контактирует с грузом.

Механизм усиления

Ключевой принцип – разница площадей поршней. Давление (P) одинаково во всей системе, но сила (F) рассчитывается как:

F = P × S, где S – площадь поршня.

Пример соотношения:

Параметр	Малый поршень	Большой поршень
Площадь (S)	5 см²	100 см²
Давление (P)	100 бар	100 бар
Сила (F)	5000 Н	100 000 Н

При увеличении площади поршня в 20 раз (100 см² / 5 см²) сила на выходе возрастает пропорционально – в 20 раз (100 000 Н / 5000 Н). Преимущества гидравлики:

• Высокое усилие при компактных размерах
• Плавное и контролируемое перемещение груза
• Минимальные потери энергии при передаче давления

Функция обратного клапана в гидравлической части

Обратный клапан в гидравлической системе пневмогидравлического домкрата выполняет критическую роль одностороннего регулятора потока рабочей жидкости. Его конструкция допускает свободное движение масла исключительно в одном направлении – от насосной секции к гидравлическому цилиндру. Это обеспечивает принудительное заполнение полости цилиндра под давлением при ходе нагнетания.

При сбросе давления насосом или прекращении его работы клапан автоматически блокирует обратный ток жидкости из цилиндра. Такая принудительная изоляция рабочей камеры цилиндра сохраняет созданное давление, фиксируя поднятый груз на заданной высоте без необходимости непрерывной работы компрессора или ручного насоса.

Ключевые последствия работы клапана

• Предотвращение самопроизвольного опускания: Запорный механизм исключает стекание масла из цилиндра в резервуар под весом груза.
• Поддержание стабильного давления: Удерживает жидкость в замкнутом объеме цилиндра, сохраняя усилие на штоке.
• Контроль безопасности: Служит аварийным барьером при внезапном падении давления в нагнетательной линии.

Отказ обратного клапана приводит к немедленной потере грузоподъемности – масло свободно перетекает в резервуар, вызывая неконтролируемое опускание штока. Герметичность запирающего элемента (шарика или конуса) напрямую определяет надежность фиксации нагрузки в статическом положении.

Контроль давления: редуктор воздушной подачи

Редуктор воздушной подачи выполняет ключевую функцию в пневмогидравлическом домкрате, обеспечивая точное регулирование давления сжатого воздуха, поступающего от компрессора в пневматическую часть системы. Этот компонент напрямую влияет на безопасность и эффективность подъема, предотвращая подачу избыточного давления, которое может привести к повреждению гидравлических элементов или неконтролируемому движению груза.

Устройство монтируется на входной воздушной магистрали перед пневмокамерой и оснащается регулировочным винтом или рукояткой. Принцип его работы основан на балансе сил между давлением входящего потока и натяжением калиброванной пружины внутри корпуса. Изменение степени сжатия пружины оператором задает требуемое выходное давление, поддерживаемое автоматически.

Принцип работы и ключевые элементы

• Входная камера: Принимает сжатый воздух высокого давления от компрессора.
• Регулировочный узел: Пружина с изменяемым предварительным натяжением (управляется винтом/рукояткой) определяет заданное выходное давление.
• Мембрана (диафрагма): Реагирует на разницу давлений между входной и выходной камерами, воздействуя на запорный клапан.
• Запорный клапан: Соединяет или перекрывает канал между входной и выходной камерами в зависимости от положения мембраны.

При снижении давления на выходе (из-за расхода воздуха в пневмокамере) мембрана прогибается, открывая клапан и увеличивая подачу. При достижении заданного давления мембрана выгибается, закрывая клапан и стабилизируя поток. Таким образом обеспечивается постоянное рабочее давление независимо от колебаний на входе или расхода воздуха.

Характеристика	Значение/Описание
Диапазон регулировки	Типовой диапазон 2-10 бар (зависит от модели домкрата)
Точность поддержания	±0.2 - 0.5 бар от установленного значения
Обязательная установка	Между компрессором и пневмопреобразователем домкрата

Корректная настройка редуктора гарантирует оптимальное соотношение скорости подъема и усилия на штоке гидроцилиндра. Превышение давления вызывает ускоренный износ уплотнений и риск разрушения гидравлической линии, а недостаточное – неспособность домкрата поднять номинальный груз.

Сравнение КПД пневматических и гидравлических систем

Гидравлические системы демонстрируют значительно более высокий коэффициент полезного действия (КПД) по сравнению с пневматическими, что является ключевым различием в их энергоэффективности. КПД типичных гидравлических контуров достигает 70-90%, тогда как у пневматических систем этот показатель редко превышает 20-30% из-за фундаментальных свойств рабочей среды.

Основная причина низкого КПД пневматики – сжимаемость воздуха, приводящая к существенным энергопотерям на каждом этапе преобразования: при генерации сжатого воздуха (компрессор), транспортировке (утечки в магистралях), преобразовании в механическое движение (пневмоцилиндры/моторы). Гидравлические системы работают с несжимаемыми жидкостями, что минимизирует потери энергии на сжатие и обеспечивает точную передачу усилия без демпфирующего эффекта.

Факторы, влияющие на КПД

• Сжимаемость среды: Воздух требует дополнительной энергии для достижения рабочего давления из-за сжатия. Гидравлическая жидкость передает усилие практически мгновенно и без объемных потерь.
• Утечки: Пневматика подвержена неконтролируемым утечкам сжатого воздуха через соединения и уплотнения. Утечки гидравлики визуально обнаружимы, легче локализуются и менее критичны для КПД.
• Тепловые потери: Компрессоры выделяют значительное тепло при сжатии воздуха (до 80% энергии может теряться в виде тепла). Гидравлические насосы также греются, но потери обычно ниже.
• Эффективность компонентов: Пневмомоторы и цилиндры теряют энергию на преодоление трения и "дожимание" сжатого воздуха. Гидравлические аналоги работают с меньшими потерями на трение благодаря смазывающим свойствам масла.

Параметр	Пневматические системы	Гидравлические системы
Типичный КПД системы	15-30%	70-90%
Потери при генерации энергии	Высокие (КПД компрессора 60-70%)	Умеренные (КПД насоса 80-90%)
Потери в магистралях	Значительные (утечки, сопротивление)	Минимальные (при герметичном контуре)
Потери при преобразовании	Высокие (демпфирование воздуха)	Низкие (прямая передача усилия)

Для пневмогидравлических домкратов низкий КПД пневматической части компенсируется при работе гидравлической ступени. Воздух используется лишь для привода насоса низкого давления, создающего усилие на гидравлическом поршне, где КПД резко возрастает благодаря несжимаемости жидкости. Это позволяет сочетать удобство пневмопривода с мощностью и эффективностью гидравлики на финальном этапе подъема.

Алгоритм подъёма груза за 4 шага

Подготовка устройства к работе включает проверку целостности пневмогидравлического домкрата, герметичности шлангов и уровня гидравлической жидкости. Груз должен быть стабильно расположен на ровной поверхности, а подхват домкрата – чётко отцентрирован под точкой подъёма согласно технической документации.

Перед запуском убедитесь в отсутствии людей в рабочей зоне и посторонних предметов под грузом. Подготовьте страховочные подставки для фиксации высоты после подъёма – их высота должна соответствовать планируемому уровню подхвата.

Пошаговый процесс подъёма

1. Подача воздуха
   Подключите пневматический шланг к компрессору с давлением не ниже 6-8 бар. Откройте воздушный клапан на домкрате – это активирует пневмокамеру, которая толкает гидравлический поршень.
2. Подъём груза
   Удерживайте кнопку управления для перемещения гидравлической жидкости в рабочий цилиндр. Контролируйте вертикальность подъёма визуально. Скорость регулируйте степенью нажатия на клапан.
3. Фиксация положения
   После достижения нужной высоты закройте запорный клапан гидросистемы. Установите страховочные подставки под груз с зазором 3-5 мм от поверхности. Проверьте устойчивость конструкции.
4. Опускание домкрата
   Плавно откройте перепускной клапан для сброса давления. Следите за равномерным контактом груза с подставками. Отсоедините пневматический шланг и извлеките домкрат из-под груза.

Порядок плавного опускания груза

Плавное опускание груза обеспечивается управляемым сбросом давления в гидравлической полости домкрата через регулирующий клапан. Этот процесс требует точного дозирования потока рабочей жидкости для предотвращения резкого падения груза. Контроль осуществляется оператором вручную посредством механизма управления клапаном.

Открытие спускного клапана инициирует обратное движение поршня под весом груза, вытесняя масло в резервуар. Скорость опускания напрямую зависит от степени открытия клапана и создаваемого им гидравлического сопротивления.

Пошаговая последовательность операций

1. Подготовка системы: Убедитесь в устойчивости груза и отсутствии людей в опасной зоне.
2. Регулировка клапана: Медленно поверните рукоятку спускного клапана против часовой стрелки на ¼-½ оборота.
3. Контроль скорости: Визуально отслеживайте движение груза, корректируя открытие клапана:
   • При слишком быстром опускании – прикройте клапан
   • При замедлении – плавно увеличьте открытие
4. Фиксация положения: После касания грузом опоры полностью закрутите клапан по часовой стрелке.
5. Сброс давления: Отсоедините пневмолинию от компрессора для разгрузки системы.

Параметр	Рекомендация
Угол поворота клапана	Не более 180° на первом этапе
Скорость опускания	5-10 см/мин для тяжелых грузов
Критичный этап	Последние 15% высоты – минимальное открытие клапана

Подкачка: увеличение высоты подъёма

Подкачка обеспечивает последовательное наращивание высоты подъёма после исчерпания хода основного поршня. Этот процесс активируется при необходимости поднять груз выше максимального уровня, достижимого за один цикл работы гидравлической части. Механизм реализуется за счёт синхронизированного действия пневматического и гидравлического контуров домкрата.

При переключении управления в режим подкачки оператор повторяет рабочие циклы: пневмосистема создаёт давление, передающееся через гидрораспределитель на главный цилиндр. После каждого полного подъёма штока фиксирующий клапан блокирует обратный поток масла, удерживая достигнутую высоту. Последующее сброс давления в пневмокамере позволяет поршню вернуться в исходное положение для нового цикла без опускания груза.

Ключевые особенности процесса

1. Цикличность: Каждый цикл добавляет 15-30% к первоначальной высоте подъёма
2. Синхронизация: Пневмоклапан координирует:
   • Впуск воздуха при подъёме
   • Сброс давления при возврате поршня
3. Фиксация позиции: Обратные клапаны гидравлики блокируют масло в цилиндре между циклами

Параметр	Без подкачки	С подкачкой
Макс. высота подъёма	Ход основного цилиндра (300-500 мм)	До 200% от исходной (600-1000 мм)
Количество циклов	1	3-5 (до срабатывания предохранителя)
Требуемое усилие	Постоянное	Периодическое (только при накачке)

Важно: Эффективность подкачки напрямую зависит от герметичности уплотнений и отсутствия воздуха в гидравлической системе. Превышение рекомендованного количества циклов может вызвать перегрев масла и преждевременный износ компонентов.

Эффект мультипликации давления в цилиндрах

Эффект мультипликации основан на законе Паскаля: давление, создаваемое сжатым воздухом в пневмоцилиндре, передается без потерь через гидравлическую жидкость во все точки системы. Это обеспечивает идентичное давление в обоих цилиндрах независимо от их размеров.

Ключевым фактором усиления является разница площадей поршней. Сжатый воздух воздействует на пневматический поршень с относительно малой площадью (S_п). Созданное им гидравлическое давление (P) прикладывается к большему по площади гидравлическому поршню (S_г), что генерирует многократно увеличенное усилие на выходном штоке.

Расчет усиления

Выходное усилие определяется по формуле:

F_вых = P × S_г

где:

• P = давление воздуха (Па)
• S_г = площадь гидравлического поршня (м²)

Коэффициент мультипликации рассчитывается как отношение площадей:

K = S_г / S_п

Пример преобразования усилия при давлении воздуха 5 бар (500 000 Па):

Параметр	Пневмоцилиндр	Гидроцилиндр
Площадь поршня (м²)	0,01	0,1
Создаваемое усилие (Н)	5 000	50 000

Выбор рабочего давления воздуха для подъема груза

Давление воздуха напрямую определяет подъемное усилие домкрата и должно соответствовать массе груза. Недостаточное давление не обеспечит подъем, а избыточное создаст риск перегрузки механизма.

Для точного расчета требуемого давления необходимы два ключевых параметра: масса поднимаемого объекта и технические характеристики домкрата. Основой служит соотношение между текущей нагрузкой и максимальными возможностями оборудования.

Порядок расчета по паспортным данным

1. Определите массу груза (m) в килограммах с учетом всех поднимаемых элементов.
2. Найдите в паспорте домкрата:
   • Максимальную грузоподъемность (m_max), кг;
   • Максимальное рабочее давление воздуха (P_max), бар.
3. Рассчитайте требуемое давление (P_треб) по формуле:

   P_треб = (m / m_max) × P_max

4. Убедитесь, что P_треб ≤ P_max. Если расчетное давление превышает допустимое, используйте домкрат большей грузоподъемности.

Пример расчета: Для груза 1500 кг при m_max = 2000 кг и P_max = 8 бар: P_треб = (1500 / 2000) × 8 = 6 бар.

Важно: Всегда добавляйте 10-15% запаса к расчетному давлению для компенсации потерь на трение и инерцию.

Контрольные меры: Применяйте редуктор с манометром на воздушной магистрали. Регулярно проверяйте герметичность соединений перед подъемом ответственных грузов.

Три защитные системы от перегрузки

Пневмогидравлические домкраты оснащаются специализированными механизмами, предотвращающими повреждение оборудования при превышении допустимой нагрузки. Эти системы обеспечивают безопасность оператора и сохранность поднимаемого груза за счет автоматического срабатывания.

Инженерные решения реализуют защиту на разных уровнях конструкции, блокируя критические режимы работы. Рассмотрим ключевые типы предохранительных устройств, применяемых в современных моделях.

Ключевые механизмы безопасности

• Гидравлический предохранительный клапан - интегрирован в насосный блок, автоматически стравливает рабочую жидкость при достижении предельного давления. Срабатывание сопровождается характерным шипением, сигнализируя о перегрузке.
• Механический ограничитель хода - физический упор (регулируемая скоба или стопорный штифт), останавливающий движение штока при достижении максимальной высоты подъема. Исключает выход поршня за рабочий диапазон.
• Пневмомодуль сброса давления - дублирующая система в воздушном контуре, размыкающая пневмолинию при резком скачке входного давления. Защищает ресивер и компрессор от обратного удара.

Расположение и назначение контрольного масляного щупа

Контрольный щуп размещается на корпусе гидравлического резервуара домкрата, обычно в зоне легкого доступа для оператора. Он представляет собой металлический стержень с измерительной шкалой (min/max), герметично вмонтированный в заливную горловину или отдельное технологическое отверстие через резиновое уплотнение.

Назначение щупа – оперативный визуальный контроль уровня и состояния гидравлического масла. Он позволяет определять соответствие объема жидкости требованиям эксплуатации, выявлять критическое снижение уровня или загрязнения (эмульсия, металлическая стружка, пена), влияющие на работоспособность системы.

Ключевые функции щупа

• Контроль уровня масла: предотвращение работы при недостаточном объеме, вызывающем кавитацию насоса.
• Диагностика состояния жидкости: выявление загрязнений, воды или признаков износа компонентов.
• Герметизация резервуара: защита от попадания пыли и влаги при установке на место.

Сброс избыточного давления через перепускной клапан

При достижении порогового давления в гидравлическом цилиндре срабатывает перепускной клапан, интегрированный в систему управления. Это происходит автоматически при превышении заданного рабочего значения, например, из-за чрезмерного усилия на штоке или ограничения хода упором. Клапан открывает канал для перетекания рабочей жидкости из зоны высокого давления обратно в гидравлический бак.

Сброс давления защищает уплотнения цилиндра, трубопроводы и насос от механических повреждений, вызванных перегрузкой. Жидкость направляется по байпасной магистрали в обход основной гидравлической линии, минуя насосную станцию. Процесс продолжается до стабилизации давления в системе ниже критического уровня, после чего клапан возвращается в закрытое положение.

Ключевые особенности процесса

• Точность срабатывания: Давление активации регулируется пружиной или винтовым механизмом клапана.
• Безударность: Плавное открытие/закрытие минимизирует гидравлические удары.
• Направление сброса: Жидкость отводится в бак низкого давления, а не в пневмолинию.

Параметр	Значение	Последствия нарушения
Время срабатывания	0.1-0.5 сек	Разрушение уплотнений
Повторное включение	После падения давления на 10-15%	Циклические перегрузки насоса

Особенности уплотнений для двух типов жидкостей

В пневмогидравлических домкратах рабочее давление передаётся через разделитель от пневматической камеры (воздух/газ) к гидравлической (масло/спецжидкость). Уплотнения для каждой среды имеют принципиальные различия в конструкции и материале из-за физических свойств газов и жидкостей.

Газы обладают высокой проникающей способностью и сжимаемостью, требуя особо точного контакта уплотнений с поверхностями. Жидкости менее склонны к утечкам, но агрессивны к материалам и чувствительны к микроповреждениям уплотнительных элементов.

Ключевые отличия уплотнительных систем

Для пневматической части (воздух/газ):

• Применяются эластомеры с низким коэффициентом трения (фторкаучук, полиуретан)
• Обязательное использование двойных губчатых уплотнений для улавливания микропузырей
• Требуется шлифовка штока до Ra ≤ 0,2 мкм для минимизации зазоров

Для гидравлической части (масло):

• Используются маслостойкие материалы (нитрильный каучук, PTFE)
• Конструкции с направляющими кольцами, предотвращающими экструзию при пиковых нагрузках
• Допустима шероховатость штока Ra ≤ 0,4 мкм благодаря смазывающим свойствам жидкости

Параметр	Пневмоуплотнения	Гидроуплотнения
Критичный фактор	Газопроницаемость	Сопротивление выдавливанию
Тип контакта	Радиальный натяг	Поверхностный прижим
Дополнительные элементы	Пыльники-улавливатели	Антифрикционные вставки

Совместная работа уплотнений обеспечивается точным расчетом зазоров в узле разделителя: тепловое расширение компонентов должно сохранять герметичность при перепадах температур и давлений до 700 бар в гидрочасти.

Требования к воздушному компрессору для домкрата

Пневмогидравлические домкраты требуют стабильной подачи сжатого воздуха для создания рабочего давления в гидравлической системе. Несоответствие параметров компрессора характеристикам инструмента приводит к снижению эффективности подъема или полному отказу устройства.

Ключевые критерии выбора компрессора включают давление, производительность, объем ресивера и тип питания. Игнорирование этих требований может вызвать перегрев компрессора, преждевременный износ домкрата или нештатные ситуации при работе с грузами.

Обязательные технические характеристики

• Рабочее давление: Минимум 6-8 бар (зависит от модели домкрата). Превышение давления блокируется редуктором домкрата, но недостаток критичен.
• Производительность (л/мин): Должна на 20-30% превышать потребление домкрата (указано в техпаспорте). Низкая производительность вызывает "просадки" давления.
• Объем ресивера: От 50 литров. Обеспечивает буферный запас воздуха, снижая частоту включений компрессора.

Дополнительные требования

1. Тип компрессора: Поршневые масляные (для интенсивной работы) или безмасляные (для периодического использования).
2. Автоматика: Обязателен регулятор давления и реле отключения при достижении заданного уровня.
3. Фильтрация: Влагоотделитель и фильтр тонкой очистки на выходе защищают гидросистему домкрата.
4. Питание: 220В для стационарных работ, 12В (от прикуривателя) или бензиновые - для полевых условий.

Параметр домкрата	Требование к компрессору	Последствия нарушения
Макс. давление (напр. 700 бар)	Давление воздуха 6-10 бар	Невозможность поднять номинальный груз
Расход воздуха (напр. 150 л/мин)	Производительность 180-200 л/мин	Длительный подъем, "зависание" груза
Диаметр пневмопоршня	Стабильность подачи (ресивер 50+ л)	Рывки при подъеме, перегрев компрессора

Важно: Для домкратов высокого давления (от 700 бар) критично использование двухступенчатых компрессоров. Ресивер должен располагаться вертикально для эффективного отвода конденсата.

Влияние длины шланга на производительность

Длина шланга напрямую влияет на скорость передачи рабочей жидкости в пневмогидравлическом домкрате. При увеличении длины возрастает гидравлическое сопротивление системы, что снижает скорость потока масла из насосного блока в рабочий цилиндр. Это приводит к заметному увеличению времени подъёма груза.

Длинные шланги также усиливают риск потерь давления из-за трения жидкости о стенки и микроутечек в соединениях. Для компенсации этих потерь оператору требуется прикладывать больше усилий при качании рукояти насоса, либо увеличивать время работы пневматической части, что снижает общую эффективность системы.

Ключевые зависимости

• Падение давления: Увеличение длины на 1 метр снижает давление в системе на 0.05-0.2 бар (зависит от диаметра шланга и вязкости жидкости)
• Временные потери: Шланг длиной 3 метра замедляет подъём на 15-25% по сравнению с 1-метровым аналогом

Длина шланга (м)	Средняя скорость подъёма (мм/сек)	Потери давления (%)
1.0	3.2	2-4
2.5	2.7	8-12
5.0	2.1	18-25

Оптимальная длина определяется конкретными условиями эксплуатации: для стационарного использования рекомендуется минимально необходимая длина, тогда как мобильные работы требуют запаса. Компенсировать негативное влияние позволяют увеличение диаметра шланга или применение рукавов с армирующим слоем, снижающим деформацию под давлением.

Типы смазочных жидкостей для масляной камеры

Масляная камера пневмогидравлического домкрата заполняется специализированными жидкостями, обеспечивающими смазку трущихся поверхностей, отвод тепла и защиту от коррозии. От их качества зависит КПД устройства, плавность хода поршня и долговечность уплотнительных элементов. Неправильный подбор масла приводит к повышенному износу, утечкам и снижению рабочего давления.

Ключевые требования к смазочным жидкостям включают высокую вязкостно-температурную стабильность, антиокислительные свойства, минимальную сжимаемость и совместимость с материалами уплотнений. Для заправки применяются следующие основные типы масел, различающиеся составом и эксплуатационными характеристиками.

Классификация масел для гидравлических домкратов

Тип жидкости	Свойства	Рекомендации по применению
Минеральные масла (HLP)	На основе нефтяных фракций. Хорошие смазывающие способности, доступная цена. Чувствительны к перепадам температур.	Стандартные условия эксплуатации при температуре от -20°C до +70°C. Требуют регулярной замены.
Синтетические масла (HVLP)	Полиальфаолефины (ПАО), сложные эфиры. Стабильная вязкость в широком диапазоне температур, высокая окислительная стабильность.	Экстремальные условия (от -40°C до +120°C), интенсивные нагрузки. Увеличивают интервал замены.
Полусинтетические масла	Смесь минеральной и синтетической основы. Улучшенные характеристики при умеренной стоимости.	Универсальное решение для большинства бытовых и профессиональных моделей.
Биоразлагаемые жидкости (HEES)	На растительной основе. Низкая токсичность, экологическая безопасность. Сниженный ресурс.	Работы в чувствительных к загрязнениям зонах (пищевая промышленность, природные резерваты).

Критические зоны износа в механизме

В пневмогидравлических домкратах интенсивному износу подвержены уплотнительные элементы гидравлической системы. Резиновые манжеты и сальники поршневого узла деградируют под воздействием высокого давления рабочей жидкости и температурных перепадов, что приводит к утечкам масла и падению КПД. Особенно критичны зоны вокруг штока главного подъемного цилиндра и перепускного клапана.

Механические компоненты трансмиссии усилия также уязвимы: шарниры рычагов и фиксаторные гнезда постепенно деформируются от ударных нагрузок при подъеме. Штоки цилиндров изнашиваются в местах контакта с направляющими втулками, образуя задиры, которые нарушают соосность деталей. Параллельно абразивному износу подвергаются подшипники качения в опорных узлах.

Ключевые точки контроля износа

• Уплотнения гидроцилиндра – потеря эластичности и трещины на губах манжет
• Рабочая поверхность штока – появление продольных рисок и коррозии
• Шарнирные соединения – увеличение зазоров в пальцах и проушинах
• Седло перепускного клапана – эрозия металла от гидроударов
• Резьбовые части винтов – сколы витков при перекосах нагрузки

Узел	Признак износа	Последствие
Гидравлический поршень	Задиры на зеркале цилиндра	Падение давления, рывки при подъеме
Опорная пятка	Деформация шарового шарнира	Нестабильность груза, перекосы
Воздушный двигатель	Люфт лопаток ротора	Снижение скорости подъема

1. Контролировать состояние возвратных пружин – ослабление ведет к неполному опусканию штока
2. Проверять резьбу храпового механизма – сколы зубьев блокируют фиксацию
3. Мониторить зазоры в подшипниках – превышение 0.5 мм вызывает биение валов

Правила проветривания перед запуском в работу

Проветривание (продувка) гидравлической системы – обязательная процедура перед первым использованием или после длительного хранения домкрата. Воздух, попавший в систему при заправке жидкостью или вследствие естественного испарения, нарушает герметичность контура и снижает КПД оборудования. Без удаления воздушных пробок домкрат не сможет развить номинальное давление и создаст риск гидроудара.

Отсутствие проветривания приводит к нестабильной работе: шток движется рывками, возникают посторонние шумы (хлюпанье), а под нагрузкой возможны протечки масла через уплотнения. В критических случаях это провоцирует поломку насосного узла или деформацию гидроцилиндра из-за кавитации.

Последовательность операций

1. Подготовка: Установите домкрат строго вертикально на ровную поверхность. Откройте перепускной клапан (против часовой стрелки) и убедитесь, что груз не контактирует с подхватом.
2. Продувка насоса: Ритмично прокачайте рукоятку 10-15 раз при открытом клапане. Воздух будет вытесняться через заливную горловину резервуара вместе с пузырьками масла.
3. Удаление остаточного воздуха: Закройте перепускной клапан. Сделайте 5-7 рабочих качков рукояткой, затем откройте клапан на 2-3 секунды для сброса давления. Повторите цикл 3 раза.
4. Контрольный запуск: Под нагрузкой 10-15% от номинала выполните 2-3 подъёма/опускания. Отсутствие рывков штока и посторонних шумов подтверждает успешность процедуры.

Критические требования: Используйте только масло, рекомендованное производителем (вязкость 15-68 сСт). При появлении пены в резервуаре дайте маслу отстояться 20-30 минут перед повторной продувкой. Проверяйте уровень жидкости после проветривания – он должен быть на ¾ объема бака.

Схема подключения к пневмосистеме гаража

Подключение пневмогидравлического домкрата к гаражной пневмосети требует последовательного монтажа компонентов для обеспечения безопасной и эффективной работы. Основная схема включает источник сжатого воздуха (компрессор), магистраль, регулирующую арматуру и соединительные элементы, адаптированные под параметры домкрата.

Ключевыми требованиями являются соответствие рабочего давления домкрата (обычно 8-10 бар) характеристикам компрессора, использование фильтров для очистки воздуха и обеспечение герметичности всех соединений. Обязательно устанавливается запорный кран для аварийного отключения подачи воздуха.

Порядок подключения

Стандартная последовательность монтажа:

1. Отключите компрессор от электросети и стравите остаточное давление в системе
2. Смонтируйте фильтр-влагоотделитель на выходе ресивера компрессора
3. Установите регулятор давления с манометром после фильтра
4. Проложите рукав от регулятора к месту установки домкрата через быстросъемное соединение
5. Подсоедините пневматический шланг домкрата к фитингу через ниппель быстрого соединения

Компонент	Назначение	Требования
Фильтр-влагоотделитель	Очистка воздуха от масла и влаги	Фильтрация 40 мкм, автосброс конденсата
Регулятор давления	Точная настройка давления	Диапазон 0-12 бар, погрешность ≤5%
Пневморукав	Подача воздуха	Внутренний Ø ≥ 9 мм, рабочее давление 15 бар
Быстросъемное соединение	Оперативное подключение	Тип BSP (ISO 6150), под шланг 1/4"

После сборки системы выполните проверку: подайте воздух под минимальным давлением (2-3 бар), обработайте мыльным раствором все соединения для выявления утечек. Постепенно повышайте давление до рабочего значения, контролируя плавность хода штока домкрата. Убедитесь в наличии предохранительного клапана на ресивере компрессора.

Меры при примерзании поршней зимой

Примерзание поршня к стенкам цилиндра пневмогидравлического домкрата зимой – распространенная проблема. Она возникает из-за замерзания конденсата (воды или влаги), попавшей в рабочую полость цилиндра во время предыдущего использования или при хранении в условиях повышенной влажности.

При понижении температуры эта влага превращается в лед, блокируя движение поршня. Это делает инструмент неработоспособным и попытки накачать давление приведут лишь к срабатыванию предохранительного клапана или повреждению уплотнений.

Действия для разморозки и профилактики

Если поршень примерз, категорически нельзя использовать следующие методы:

• Открытый огонь (горелка, паяльная лампа): Высокий риск перегрева и повреждения уплотнений, цилиндра, окраски, возгорания гидравлической жидкости.
• Кипяток: Резкий перепад температур может вызвать растрескивание металла или уплотнений.
• Механическое воздействие (молоток, кувалда): Высока вероятность деформации поршня или цилиндра.
• Попытки создать чрезмерное давление: Приведут к срабатыванию клапана или разрыву гидролинии, не решая проблему льда.

Безопасные и эффективные меры:

1. Тепловая пушка или строительный фен: Направьте поток теплого (не горячего!) воздуха на цилиндр домкрата в районе примерзания. Прогревайте медленно и равномерно, постоянно контролируя температуру корпуса (он не должен быть слишком горячим для прикосновения руки).
2. Переносная автономная печь (типа "Уличный гриндер"): Разместите домкрат на безопасном расстоянии от источника тепла в отапливаемом гараже или боксе для медленного естественного прогрева всего инструмента до положительных температур.
3. Использование незамерзающей жидкости:
   • Аварийно: Аккуратно залейте небольшое количество чистого спирта (изопропилового или этилового) или тормозной жидкости (DOT 3/4) в пространство вокруг штока поршня. Эти жидкости обладают низкой температурой замерзания и могут растворить лед.
   • Профилактика: Добавление специальных антифризных присадок в гидравлическое масло домкрата (строго следуя рекомендациям производителя по совместимости и пропорциям).

Профилактические меры для предотвращения примерзания:

• Слив воды/конденсата: После работы в сырую или мокрую погоду, а также перед длительным хранением в неотапливаемом помещении, полностью выдвиньте поршень, протрите шток и внутреннюю кромку цилиндра насухо чистой ветошью.
• Правильное хранение: Храните домкрат в сухом, желательно отапливаемом помещении, в вертикальном положении (поршнем вниз). Если такой возможности нет, обеспечьте максимальную защиту от влаги (чехол, коробка с влагопоглотителем).
• Контроль состояния жидкости: Своевременно заменяйте гидравлическую жидкость и следите за отсутствием воды в системе. Используйте рекомендованные производителем масла, рассмотренные для зимней эксплуатации.

Диагностика утечек воздуха и масла

Обнаружение утечек критически важно для безопасной эксплуатации пневмогидравлического домкрата. Воздушные и масляные течи снижают КПД оборудования, провоцируют перегрев компонентов и могут вызвать внезапный отказ при подъеме груза. Регулярная диагностика предотвращает аварии и сокращает затраты на ремонт.

Процедура проверки включает визуальный осмотр, контроль параметров работы и применение специализированных методов обнаружения. Требует системного подхода к проверке всех узлов: от уплотнений до гидравлических магистралей и воздушных соединений.

Методы выявления утечек

Для воздушных систем:

• Визуально-аудиальный осмотр: поиск повреждений шлангов, трещин в ресивере, шипящих звуков при работе
• Мыльный раствор: нанесение на соединения, клапаны и цилиндры – пузырьки указывают места утечек
• Контроль давления: фиксация падения в пневмолинии при отключенном компрессоре за 10-15 минут

Для гидравлических систем:

• Мониторинг уровня масла в резервуаре при циклах подъема-опускания
• Обнаружение масляных подтеков под поршневым узлом, на штоках и вокруг уплотнений
• Проверка герметичности соединений насоса и распределительных клапанов сухой салфеткой

Критичные зоны	Воздух	Масло
Уплотнения штока	+	+++
Резьбовые соединения	+++	++
Предохранительные клапаны	++	+++
Шланги высокого давления	+	+++

Особое внимание уделяют уплотнительным кольцам цилиндра и сальникам – их износ вызывает 80% масляных течей. При обнаружении утечки немедленно прекратите эксплуатацию домкрата. Замена поврежденных компонентов обязательна перед следующим использованием оборудования.

Чем опасны капли воды в пневмолинии

Вода в пневмолинии вызывает коррозию металлических компонентов: трубок, клапанов, цилиндров и уплотнений. Оксидные отложения нарушают герметичность системы, приводят к заклиниванию подвижных элементов и ускоренному износу деталей. Особенно критично это для прецизионных узлов пневмогидравлического домкрата, где малейшая утечка давления снижает эффективность работы.

При отрицательных температурах вода кристаллизуется, блокируя воздушные каналы и фильтры. Ледяные пробки создают локальные зоны высокого давления, провоцируя разрыв магистралей или повреждение ресивера. Это полностью парализует систему и требует сложного ремонта с заменой компонентов.

Дополнительные риски

• Гидроудары: Скопления жидкости в магистралях создают волны давления при резком пуске/остановке компрессора. Ударные нагрузки разрушают соединения и ослабляют крепежные элементы.
• Контаминация гидравлики: Проникновение воды в масляный контур через общие узлы. Эмульсия теряет смазывающие свойства, вызывает коррозию гидроцилиндров и задиры поршней.
• Снижение КПД: Влажный воздух уменьшает скорость срабатывания домкрата из-за повышенного сопротивления в линиях. Требуется больше времени для подъема груза.

Последствие	Влияние на домкрат	Эксплуатационный риск
Коррозия клапанов	Неполное перекрытие каналов	Самопроизвольное опускание груза
Обледенение редуктора	Сбои регулировки давления	Резкие скачки усилия подъема
Разбухание уплотнений	Заедание штока	Деформация направляющих

Для предотвращения проблем обязательна установка влагоотделителей, регулярный слив конденсата из ресивера и использование осушителей сжатого воздуха в условиях высокой влажности.

Последовательность ТО пневмоузла

Пневматический узел домкрата включает цилиндры, клапаны, распределители, ресивер, фильтры и соединительные магистрали. Регулярное ТО предотвращает утечки воздуха, снижение КПД, заклинивание механизмов и гарантирует безопасность эксплуатации.

Плановое обслуживание выполняется согласно регламенту производителя, обычно после определенного количества циклов или часов работы. Все операции проводятся при снятом давлении воздуха и отключенном питании гидравлической части.

Этапы технического обслуживания

1. Внешний осмотр: Проверка целостности корпусов, фитингов, шлангов. Выявление трещин, коррозии, механических повреждений.
2. Контроль герметичности:
   • Нанесение мыльного раствора на соединения при подаче воздуха.
   • Замер падения давления в ресивере за фиксированное время.
3. Очистка и замена фильтров:
   • Промывка или замена воздушного фильтра на входе пневмосистемы.
   • Удаление конденсата из влагомаслоотделителя и ресивера.
4. Диагностика клапанов и распределителей:
   • Проверка скорости срабатывания пневмораспределителя.
   • Контроль плавности хода обратных и предохранительных клапанов.
5. Смазка компонентов: Нанесение консистентной смазки на штоки цилиндров и шарниры согласно спецификации.
6. Тестовый запуск:
   • Подача воздуха с поэтапным увеличением давления.
   • Контроль отсутствия посторонних шумов и вибраций.
   • Проверка плавности подъема/опускания домкрата.

Техника безопасности при работе с нагруженным домкратом

Строгое соблюдение правил безопасности при работе с нагруженным пневмогидравлическим домкратом предотвращает аварии, поломки оборудования и травматизм персонала. Пренебрежение этими нормами создает прямую угрозу жизни оператора и окружающих из-за риска внезапного падения многотонных грузов.

Основные опасности возникают при нарушении устойчивости домкрата, превышении допустимой нагрузки или неправильной фиксации поднятого объекта. Контроль этих параметров является обязательным условием безопасной эксплуатации.

• Проверка устойчивости: Устанавливайте домкрат исключительно на твердое, ровное основание без уклона. Убедитесь в отсутствии перекоса опорной площадки относительно груза.
• Контроль грузоподъемности: Никогда не превышайте предельную грузоподъемность, указанную в паспорте устройства. Учитывайте полную массу поднимаемого объекта.
• Обязательная страховка: Категорически запрещается находиться под поднятым грузом или выполнять работы без установки страховочных подпорок (стальных стоек, козлов). Домкрат – только для подъема, не для удержания!
• Регулярный осмотр: Перед каждым использованием проверяйте корпус на трещины, шток – на искривления, шланги – на повреждения, соединения – на утечки жидкости/воздуха.
• Плавность операций: Поднимайте и опускайте груз без рывков. Исключайте боковые нагрузки на шток во избежание его деформации.
• Фиксация груза: Убедитесь, что поднимаемый объектв надежно закреплен и не может сместиться или опрокинуться при подъеме.

Зоны риска: складки шлангов и перегибы магистралей

Перегибы и складки на шлангах высокого давления критически нарушают циркуляцию рабочей жидкости. Сужение проходного сечения создает гидравлическое сопротивление, аналогичное частичной блокировке магистрали. Это провоцирует резкий скачок давления перед препятствием, перегружая насос и повышая риск разрыва шланга или соединений.

Длительная эксплуатация со складками ускоряет износ внутренних слоев рукава из-за турбулентности потока и кавитации. Абразивное воздействие частиц примесей усиливается в зоне деформации, приводя к расслоению армирующих элементов. Особенно опасны скрытые перегибы под оплеткой, незаметные при визуальном контроле.

Последствия и профилактика

Ключевые риски:

• Разгерметизация системы из-за локального перегрева резины в месте перегиба
• Потеря КПД домкрата при падении скорости подъема
• Повреждение уплотнений клапанов ударными волнами при резком восстановлении потока

Меры предотвращения:

1. Контроль минимального радиуса изгиба (указан производителем)
2. Фиксация рукавов хомутами для исключения динамической деформации
3. Использование угловых адаптеров вместо принудительного изгиба

Угол перегиба	Снижение пропускной способности
30°	до 15%
60°	25-40%
90°	50-70%

Процедура замены масла после 500 циклов

Замена масла обязательна для сохранения рабочих характеристик домкрата и предотвращения износа гидравлических компонентов. Пренебрежение процедурой ведет к снижению КПД, завоздушиванию системы и риску поломок при нагрузке.

Подготовьте новое гидравлическое масло (ISO VG 32/46), емкость для слива отработанной жидкости, ветошь, ключи и набор для удаления воздуха. Убедитесь в отсутствии давления в системе: полностью опустите шток и отсоедините пневмолинию.

Последовательность действий

1. Слив старого масла:
   • Расположите домкрат сливным отверстием вниз над емкостью
   • Аккуратно открутите сливную пробку ключом подходящего размера
   • Дождитесь полного вытекания жидкости (15-20 минут)
2. Заправка нового масла:
   • Затяните сливную пробку с усилием 20-25 Н·м
   • Снимите заливную пробку на гидробаке
   • Залейте масло до метки MAX на щупе (ориентировочный объем: 120-180 мл)
3. Удаление воздуха:
   • Выполните 5-10 холостых циклов подъема/опускания штока
   • Контролируйте уровень масла после каждых 2 циклов
   • Долейте жидкость при появлении пены или падении уровня

Проверьте герметичность соединений под нагрузкой: поднимите груз 70-80% от номинала, удерживайте 3 минуты. При протечках немедленно остановите эксплуатацию.

Положение спадающей опоры при подъёме автомобиля

Спадающая опора – это подвижный элемент пневмогидравлического домкрата, непосредственно контактирующий с поднимаемым автомобилем. Её конструкция обеспечивает безопасную фиксацию нагрузки и адаптацию к точкам подхвата кузова.

При запуске подъёма спадающая опора начинает вертикальное движение вверх под давлением рабочей жидкости. Её положение строго синхронизировано с ходом поршня гидроцилиндра, что гарантирует плавность и стабильность подъёма без рывков.

Ключевые особенности положения опоры

• Автоматическая центровка: Шарнирное крепление опоры компенсирует незначительные перекосы кузова при контакте.
• Свободный ход до нагрузки: Начальный этап подъёма сопровождается холостым перемещением опоры до момента касания автомобиля.
• Фиксация после остановки: При прекращении подачи давления гидравлический замок удерживает опору в достигнутой позиции без сползания.

Важно: Спадающая опора должна устанавливаться исключительно под усиленные точки кузова, указанные в инструкции к автомобилю. Её смещение в процессе работы сигнализирует о нарушении техники подъёма или неисправности домкрата.

Этап подъёма	Положение опоры	Контроль
Начало (холостой ход)	Быстрое перемещение вверх без нагрузки	Визуальный
Контак с авто	Замедление движения, упор в кузов	Тактильный (вибрация)
Рабочий подъём	Плавный подъём синхронно с поршнем	По показаниям манометра
Фиксация	Неподвижное удержание высоты	Механическая блокировка

Контроль уровня масла перед каждым использованием

Проверка уровня масла в гидравлическом резервуаре домкрата – обязательная процедура перед запуском. Недостаточное количество жидкости приводит к падению КПД, перегреву насоса и поломке поршневых уплотнений. Избыток масла вызывает избыточное давление в системе при тепловом расширении, что провоцирует утечки через сальники или трещины в корпусе.

Для контроля домкрат устанавливают на ровную поверхность в полностью опущенном состоянии. Визуально проверяют уровень через смотровое окно резервуара или индикаторную метку на заливной горловине. Масло должно находиться между отметками MIN и MAX. Если окно загрязнено – протрите его сухой ветошью без сдвига оборудования.

Порядок действий при отклонениях уровня

• Ниже MIN:
  1. Долейте только рекомендованное производителем масло (обычно ISO VG 15 или VG 22).
  2. Прокачайте систему 2-3 полными циклами подъёма/опускания без нагрузки.
  3. Повторно проверьте уровень после стабилизации давления.
• Выше MAX:
  • Аккуратно слейте излишки через заливное отверстие.
  • Убедитесь, что в масле нет пены (признак завоздушивания).

Признак проблемы	Риск	Экстренная мера
Мутное масло или пузыри	Попадание воздуха или воды	Полная замена жидкости
Капли масла на корпусе	Износ уплотнений	Запрет эксплуатации до ремонта

Как проверить равномерность подъёма платформы

Убедитесь в исправности домкрата: проверьте отсутствие утечек рабочей жидкости или воздуха, целостность гидроцилиндров и пневмолиний. Подготовьте контрольные точки на платформе (например, метки маркером по углам) и измерительные инструменты – линейку, рулетку или лазерный нивелир.

Обеспечьте строго горизонтальное положение основания домкрата на твёрдой ровной поверхности. Установите платформу без нагрузки в исходное положение, убедившись в её параллельности полу. Закрепите измерительные приборы для фиксации высоты в контрольных точках.

Последовательность проверки

1. Начните подъём на минимальной скорости, отслеживая показания измерительных инструментов во всех контрольных точках одновременно.
2. Фиксируйте высоту через равные интервалы (например, каждые 50 мм подъёма). Заносите данные в таблицу:

Высота подъёма (мм)	Угол A (мм)	Угол B (мм)	Угол C (мм)	Угол D (мм)
50	50	51	50	49
100	100	102	99	101

3. Рассчитайте отклонение между максимальным и минимальным значением высоты в каждой строке таблицы. Допустимое расхождение – не более 3-5% от текущей высоты подъёма.
4. Повторите замеры при опускании платформы. Неравномерность в обоих направлениях указывает на проблемы синхронизации цилиндров или деформации рамы.

При обнаружении перекоса немедленно остановите домкрат. Причины: завоздушивание гидросистемы, износ уплотнений, загрязнение распределительных клапанов или повреждение направляющих платформы. Требуется диагностика и ремонт.

Хранение домкрата без нагрузки на шток

Правильное хранение пневмогидравлического домкрата с полностью опущенным штоком критически важно для сохранения его работоспособности и ресурса. Длительное нахождение под нагрузкой или с поднятым штоком вызывает деформацию уплотнений, утечку рабочей жидкости и ускоренный износ цилиндро-поршневой группы.

Перед консервацией оборудования необходимо стравить остаточное давление из системы через воздушный клапан, после чего плавно опустить шток до упора, используя перепускной вентиль. Контролируйте полное сжатие пневматической подушки (если предусмотрена конструкцией) и отсутствие внешних напряжений на узлах.

Ключевые требования к хранению

• Шток в нулевом положении – поршень должен касаться дна цилиндра без зазоров
• Защита от коррозии – нанести антикоррозионную смазку на шток и резьбовые соединения
• Температурный режим – в сухом помещении при +5°C до +35°C
• Положение агрегата – исключительно вертикально на ровной поверхности

Запрещается оставлять в поднятом состоянии даже при минимальной нагрузке – это провоцирует выдавливание сальников и разгерметизацию. Раз в 3 месяца при долговременном хранении выполняйте 2-3 рабочих цикла (подъем/опускание без нагрузки) для распределения смазки по уплотнениям.

Параметр	Неправильное хранение	Правильное хранение
Положение штока	Частично выдвинут	Полностью опущен
Давление в системе	Остаточное (1-3 бар)	Полностью сброшено
Защита штока	Без покрытия	Слой консервационной смазки

Список источников

При подготовке материала о принципах работы пневмогидравлических домкратов использовались специализированные технические публикации и нормативная документация. Основное внимание уделялось источникам, детально описывающим устройство и физические основы функционирования комбинированных подъемных систем.

Ключевые источники включают учебные пособия по гидравлическому оборудованию, технические руководства производителей подъемной техники и отраслевые стандарты безопасности. Ниже представлен перечень использованных материалов.

1. Гидравлические машины и инструменты - Учебник для вузов под ред. И.В. Петрова (Раздел 4.3 "Комбинированные подъемные системы")
2. ГОСТ Р 55612-2013 "Домкраты гидравлические. Общие технические условия" (п. 5.1 Принципы работы)
3. Технический каталог "Pneumo-Hydraulic Lifting Systems" (JSC "Гидромеханика", 2020 г.)
4. "Основы пневмогидравлики" - С.А. Козлов (Глава 7 "Преобразователи давления", стр. 145-162)
5. Патент RU 2457225 "Пневмогидравлический домкрат" (описание конструкции и принципа действия)
6. Инструкция по эксплуатации Домкрат пневмогидравлический ДПГ-10Т (Завод "Спецтехника", 2022 г.)
7. Журнал "Строительная техника", 2021, №5: "Современные схемы пневмогидравлических преобразователей"

Видео: Пневмогидравлический домкрат на 30 тонн домкрат с пневмоприводом


• Hyundai Matrix - описание и технические характеристики

• Двигатели TDI - устройство, отличия, параметры

• Тракторное масло - свойства и функции
