Как работают эксцентриковые болты?
Статья обновлена: 18.08.2025
В сфере крепежных элементов эксцентриковые болты занимают особую нишу благодаря уникальной конструкции рабочей части.
Эти метизы кардинально отличаются от стандартных резьбовых соединений своим смещенным центром тяжести и асимметричной формой.
Их необычная геометрия открывает возможности для решения специфических инженерных задач там, где традиционные крепления бессильны.
Конструкция эксцентрика: ключевые элементы устройства
Сердцем любого эксцентрикового механизма, включая болты, является эксцентриковый вал (или цапфа). Это цилиндрический элемент, ось вращения которого (геометрическая ось) не совпадает с его рабочей осью (осью симметрии внешней цилиндрической поверхности). Расстояние между этими осями называется эксцентриситетом (e). Именно этот смещенный участок вала и создает основное рабочее движение – преобразование вращения в возвратно-поступательное или колебательное движение прижимаемого элемента.
Эксцентриковый вал устанавливается в корпус или непосредственно в ответную деталь механизма через подшипник качения или скольжения, обеспечивающий его свободное вращение. Для восприятия возникающих осевых нагрузок часто применяется упорный подшипник или упорная шайба. На валу жестко закреплен элемент привода (например, шлиц под ключ или головка болта). Критически важен механизм фиксации вала от проворачивания после затяжки – это может быть стопорное кольцо, шлицевое соединение, контргайка или стопорный винт. Для защиты от загрязнений и удержания смазки используются уплотнительные элементы (сальники, манжеты).
Преимущества эксцентриковой конструкции
- Компактность: Обеспечивает значительное усилие зажима при малых габаритах.
- Простота и скорость: Затяжка/ослабление выполняются быстрым поворотом (обычно на 90-180°).
- Надежность: Минимум движущихся частей повышает долговечность.
- Точность и повторяемость: Обеспечивает стабильное, контролируемое усилие зажима.
| Ключевой элемент | Назначение |
|---|---|
| Эксцентриковый вал (Цапфа) | Создает эксцентриситет, преобразует вращение в линейное смещение. |
| Корпус / Опоры | Фиксирует вал, обеспечивает его вращение через подшипники. |
| Элемент привода | Передает крутящий момент от инструмента (ключ, рычаг) на вал. |
| Механизм фиксации | Предотвращает самопроизвольное проворачивание вала после затяжки. |
| Уплотнения | Защищают подшипниковый узел от загрязнения, удерживают смазку. |
Эффективность работы эксцентрикового болта напрямую зависит от точности изготовления его ключевых элементов, особенно величины эксцентриситета и качества поверхности эксцентриковой цапфы. Правильный подбор и взаимодействие всех компонентов гарантируют надежный и быстрый зажим.
Принцип работы: как создается надежная стяжка
Ключевой элемент эксцентрикового болта – смещенный относительно оси стержня кулачок (эксцентрик). При вращении болта эксцентрик проворачивается вокруг своей оси, создавая радиальное смещение. Это смещение воздействует на ответную часть крепежа или прижимаемый элемент.
Вращение продолжается до момента, когда эксцентрик достигает положения максимального вылета (наибольшего радиального размера). В этом положении он упирается в сопрягаемую поверхность гнезда или прижимной площадки, генерируя мощное прижимное усилие. Это усилие жестко стягивает соединяемые детали между головкой болта (или гайкой) и эксцентриком.
Факторы надежности стяжки
Надежность соединения обеспечивается несколькими критическими особенностями:
- Самоторможение: Геометрия эксцентрика и гнезда подобрана так, что после затяжки возникает эффект клина. Приложенные к деталям силы пытаются провернуть эксцентрик в обратную сторону, но трение и геометрическая блокировка в положении максимального вылета надежно предотвращают самопроизвольное ослабление.
- Контролируемое усилие: Величина прижимного усилия напрямую зависит от угла поворота болта. Поворот на строго определенный угол (обычно 90° или 180°) гарантирует достижение расчетного зажимного усилия без необходимости использования динамометрического ключа.
- Минимальная осадка: Жесткий контакт металлических поверхностей эксцентрика и гнезда сводит к минимуму ползучесть материала и ослабление стяжки со временем.
| Этап работы | Действие | Результат |
|---|---|---|
| Вставка болта | Болт вставляется в отверстие, эксцентрик свободно вращается | Детали позиционированы |
| Начало поворота | Поворот ключом (обычно на 1/4 или 1/2 оборота) | Эксцентрик начинает зацепление |
| Положение затяжки | Эксцентрик достигает точки макс. вылета | Генерация пикового прижимного усилия |
| Самоторможение | Попытка обратного хода блокируется трением и геометрией | Надежная фиксация без ослабления |
Таким образом, эксцентриковый болт преобразует простое вращательное движение в мощное линейное прижимное усилие, а уникальная геометрия обеспечивает его стабильность и устойчивость к вибрациям в течение всего срока службы соединения.
Основное применение в мебельной сборке
Эксцентриковые стяжки применяются для скрытого соединения деталей под прямым углом, преимущественно в корпусной мебели. Их используют при сборке шкафов, тумб, кухонных гарнитуров и модульных систем для крепления боковых стенок к верхним/нижним панелям, полкам, цоколям и перегородкам.
Конструкция позволяет создавать разборные узлы без видимого крепежа на лицевых поверхностях. Стяжка состоит из трёх элементов: эксцентрика (лифта), установленного в торец вертикальной детали, штока с резьбой, вкрученного в горизонтальную панель, и фиксирующего винта, который затягивает соединение при повороте эксцентрика на 90°.
Ключевые преимущества в мебели
- Невидимый монтаж: все компоненты скрыты внутри конструкции
- Многократная сборка: возможность разборки без повреждения соединения
- Высокая прочность: надёжная фиксация под нагрузкой (для полок, тяжёлых фасадов)
- Коррекция положения: регулировка при перекосах до 1-2 мм
| Тип мебели | Типовые узлы применения |
|---|---|
| Кухонные шкафы | Соединение боковин с дном/крышкой, крепление цоколя |
| Корпусные шкафы | Стяжка боковых стенок с верхними панелями, фиксация полок |
| Комоды и тумбы | Монтаж перегородок, крепление выдвижных ящиков к боковинам |

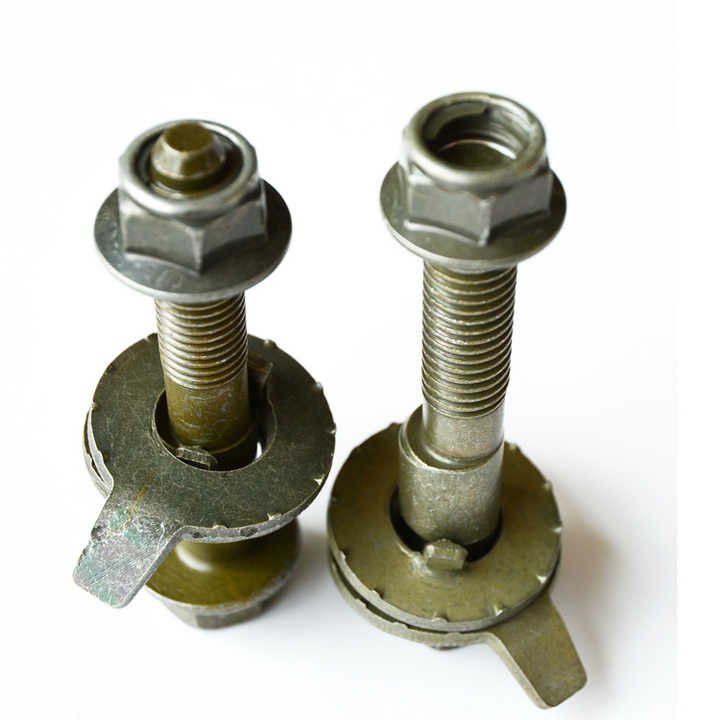

Преимущества перед классическими соединениями
Эксцентриковые болты кардинально меняют подход к монтажу, позволяя выполнять юстировку соединений после установки. Эта возможность корректировки положения элементов в широком диапазоне компенсирует неточности изготовления деталей или проектных расчётов, что критически важно при сборке сложных конструкций.
Их уникальная геометрия создаёт переменный зажимной эффект: при повороте эксцентрика резко возрастает сила притяжения, обеспечивая фиксацию, сопоставимую с высококлассными резьбовыми соединениями. При этом усилие затяжки требуется минимальное – часто достаточно поворота стандартным ключом на 90-180 градусов.
Ключевые отличия от традиционных метизов
- Ускорение монтажа – отсутствует необходимость в точной сверловке отверстий, поэтапной стяжке гаек или контроле момента затяжки
- Демонтаж без разрушения – соединение раскрывается за секунды и может собираться повторно без потери прочности
- Компенсация люфтов – эксцентрик автоматически устраняет зазоры, возникающие при вибрациях или температурных деформациях
| Параметр | Эксцентриковые болты | Классические болты |
| Точность подготовки отверстий | Допуск ±2 мм | Требуется высокая точность |
| Время фиксации | 3-5 секунд | До 2 минут |
| Вибрационная устойчивость | Автоподтяжка при нагрузках | Требует контргаек/шплинтов |
В условиях динамических нагрузок эксцентриковый механизм проявляет эффект самоблокировки: чем сильнее внешнее воздействие, тем выше сила сжатия соединённых поверхностей. Это принципиально отличает их от винтовых аналогов, склонных к самоотвинчиванию.
- Снижение требований к квалификации монтажников – оператор визуально контролирует степень фиксации
- Возможность скрытого монтажа – головка болта может располагаться с обратной стороны панели
- Универсальность применения – одинаково эффективны для металла, древесины и композитных материалов
Ограничения и слабые места конструкции
Эксцентриковые болты имеют принципиальные ограничения в силовых характеристиках из-за особенностей конструкции. Смещенный центр вращения создает неравномерное распределение нагрузки по сечению стержня, что существенно снижает допустимое усилие на срез и растяжение по сравнению с традиционными крепежными элементами аналогичного диаметра.
Ключевая слабость таких болтов проявляется при циклических нагрузках: эксцентсиситет провоцирует ускоренное развитие усталостных трещин в зоне перехода между головкой и стержнем. Это критично для динамически нагруженных соединений, где ресурс изделия может сокращаться в 3-4 раза относительно симметричных аналогов.
Основные эксплуатационные недостатки
- Сложность монтажа: Требуют точного позиционирования эксцентрика относительно вектора нагрузки
- Одностороннее действие: Эффективны только при направленном усилии в рабочем секторе
- Коррозионная уязвимость: Концентраторы напряжения ускоряют разрушение в агрессивных средах
| Параметр | Традиционный болт | Эксцентриковый болт |
|---|---|---|
| Допустимая нагрузка на срез | 100% | 60-75% |
| Сопротивление усталости | Высокое | Критически низкое |
| Требования к соосности | Стандартные | Жесткие (±1°) |
Дополнительным ограничением выступает несовместимость с высокоточными соединениями: технологические допуски на эксцентриситет (±0.05 мм) вызывают неконтролируемое биение в прецизионных узлах. В системах с реверсными нагрузками возникает эффект микросдвига, приводящий к самоослаблению резьбовых пар.
Особенности монтажа эксцентриковых болтов: пошаговый алгоритм
Монтаж эксцентриковых болтов требует строгого соблюдения технологии для обеспечения надежности соединения и исключения люфтов. Ключевой особенностью является необходимость точной регулировки эксцентрика относительно посадочного отверстия.
Перед началом работ убедитесь в отсутствии повреждений резьбы и деформаций на деталях. Обязательно используйте динамометрический ключ для контроля усилия затяжки.
Порядок установки
- Подготовка поверхностей: Очистите отверстия от грязи, масла и окалины. При необходимости обработайте контактные зоны антикоррозийным составом.
- Позиционирование болта: Вставьте болт в отверстие так, чтобы эксцентриковая часть была обращена в сторону приложения нагрузки. Совместите метки на головке с осью смещения.
- Фиксация эксцентрика: Зафиксируйте корпус болта гаечным ключом, предотвращая проворачивание при затяжке. Контролируйте положение меток визуально.
- Предварительная затяжка: Затяните гайку с усилием 20-30% от конечного значения. Проверьте совпадение осей деталей щупом (допуск ≤ 0.1 мм).
- Окончательная затяжка: Доведите момент затяжки до рабочего значения в соответствии с таблицей:
Диаметр болта (мм) Момент затяжки (Н·м) 10 50-60 12 85-100 16 200-220 20 390-410 - Контроль положения: Проверьте отсутствие смещения эксцентрика после фиксации. Допустимое отклонение – не более 2° от расчетного угла.
Избегайте перекоса болта при установке – это приводит к неравномерному распределению нагрузки. При работе с ответственными соединениями выполняйте поэтапную затяжку крест-накрест.
Инструменты для установки эксцентриковых болтов
Для корректного монтажа эксцентриковых болтов требуются специализированные инструменты, учитывающие их асимметричную конструкцию и необходимость точной регулировки положения. Стандартные ключи часто не обеспечивают нужного захвата из-за смещённого центра тяжести болта, что повышает риск повреждения граней или неточной затяжки.
Обязательным условием является применение динамометрического ключа для соблюдения рекомендованного момента затяжки. Превышение усилия деформирует эксцентрик, нарушая его функциональность, а недостаточная затяжка приводит к люфтам в соединении. Для сложных узлов дополнительно используют измерительные приспособления.
Основные инструменты и приспособления
Ключевые инструменты для работы с эксцентриковыми болтами включают:
- Специальные шестигранные ключи с усиленным профилем – предотвращают проскальзывание на смещённой головке.
- Центрирующие оправки – фиксируют болт в строго вертикальном положении перед затяжкой.
- Регулировочные шаблоны с градуировкой – для визуального контроля угла поворота эксцентрика.
При серийном монтаже применяют:
- Пневмогайковёрты с ограничителем крутящего момента.
- Калиброванные съёмники эксцентриков для демонтажа без деформации посадочных мест.
- Лазерные нивелиры для контроля соосности в ответственных соединениях.
| Инструмент | Назначение | Критичность |
|---|---|---|
| Торцевые головки с фиксатором | Затяжка под углом без соскальзывания | Высокая |
| Индикаторные линейки | Измерение смещения оси эксцентрика | Средняя |
| Микрометрические прокладки | Точная регулировка зазора | Для прецизионных узлов |
Типоразмеры и выбор под конкретную задачу
Эксцентриковые болты различаются по ключевым параметрам: диаметру резьбы (М6, М8, М10, М12 и т.д.), длине стержня (от 20 мм до 150 мм), величине эксцентрика (смещение оси головки относительно оси резьбы – обычно 1-3 мм) и форме головки (шестигранник, цилиндр с прорезью, "барашек").
Выбор зависит от трёх факторов: требуемой силы прижима (определяет диаметр резьбы), толщины соединяемых материалов (диктует длину стержня) и доступного пространства для монтажа/демонтажа (влияет на размер головки и величину эксцентрика).
Критерии подбора
- Нагрузка: М6-М8 для лёгких конструкций (мебель), М10-М12 для средних нагрузок (двери, техника), М14+ для промышленного оборудования.
- Глубина монтажа: Длина стержня должна превышать суммарную толщину деталей минимум на 2-3 нитки резьбы.
- Ограниченный доступ: Малый эксцентрик (1-1.5 мм) и низкая головка – для узких зазоров; большой эксцентрик (2-3 мм) – для быстрого затяга при свободном доступе.
| Тип задачи | Рекомендуемые параметры | Пример применения |
|---|---|---|
| Сборка корпусной мебели | М6, эксцентрик 1.5 мм, длина 30-50 мм, головка "под шестигранник" | Соединение ДСП-панелей в шкафах |
| Крепление навесного оборудования | М8-М10, эксцентрик 2 мм, длина 40-70 мм, головка "под отвёртку" | Установка кронштейнов на станки |
| Фиксация тяжелых люков/дверей | М12+, эксцентрик 2.5-3 мм, длина 80-150 мм, головка "барашек" | Люки технических тоннелей, сейфовые двери |
Важно: При работе с мягкими материалами (дерево, пластик) используйте шайбы для распределения нагрузки. Для вибрационных нагрузок обязательна фиксация контргайкой или стопорным кольцом.
Важность точного совмещения отверстий при установке
Точное совмещение отверстий является критическим требованием при монтаже эксцентриковых болтов, так как их функциональность напрямую зависит от правильного позиционирования относительно соединяемых деталей. Даже незначительное отклонение (более 0.5-1 мм) приводит к деформации резьбовой части или эксцентриковой головки при затяжке, вызывая преждевременный износ и потерю зажимного усилия.
Некорректная центровка создает точки концентрации напряжения в материале болта и прилегающих конструкциях, многократно увеличивая риск усталостного разрушения под переменными нагрузками. Это особенно опасно в динамичных системах, таких как подвижные соединения кранового оборудования или несущие элементы строительных конструкций, где эксцентриковые болты часто применяются для компенсации монтажных допусков.
Последствия неточного совмещения
- Снижение несущей способности: Перекос болта уменьшает эффективную площадь контакта, приводя к проскальзыванию стыкуемых элементов.
- Коррозионные риски: Зазоры в неправильно совмещенных отверстиях накапливают влагу, ускоряя электрохимическую коррозию.
- Невозможность юстировки: Эксцентрик теряет способность компенсировать отклонения при последующих регулировках.
| Допустимое смещение | Последствия превышения | Метод контроля |
|---|---|---|
| ≤ 5% диаметра болта | Заклинивание эксцентрика при вращении | Калиброванные кондукторы |
| ≤ 1° углового отклонения | Критическая нагрузка на резьбу | Лазерное выравнивание |
Для достижения требуемой точности применяют шаблоны разметки, гидравлические рихтовочные устройства и последовательную затяжку по диагональной схеме. Обязателен финальный контроль совпадения осей отверстий щупами перед установкой эксцентрикового элемента, так как после затяжки исправление позиции без демонтажа невозможно.
Устранение люфта в готовом соединении
Эксцентриковый болт устраняет зазор за счёт смещения центра вращения своей головки относительно оси резьбы. При повороте специальным ключом эксцентрик создает мощное радиальное усилие, плотно прижимая сопрягаемые детали к ответной поверхности. Это движение компенсирует изначальный люфт без изменения общего положения узла.
Процесс регулировки происходит без демонтажа конструкции: после ослабления контргайки болт проворачивают до исчезновения зазора, после чего фиксируют соединение повторной затяжкой гайки. Усилие прижатия сохраняется благодаря трению между эксцентриком и контактной площадкой, исключая самопроизвольное ослабление.
Ключевые этапы устранения люфта
- Ослабить контргайку гаечным ключом.
- Вставить шестигранный ключ в шлиц эксцентриковой головки.
- Поворачивать болт по часовой стрелке до плотного прилегания деталей (проверять отсутствие качания).
- Зафиксировать положение контргайкой без смещения болта.
| Преимущество | Принцип реализации |
|---|---|
| Точная регулировка | Микрометрическое смещение эксцентрика |
| Сохранение нагрузки | Самоторможение геометрии головки |
| Работа под напряжением | Корректировка без разборки узла |
Важно: избегайте перетяжки – чрезмерное усилие вызывает деформацию деталей. Регулярно проверяйте соединение на наличие люфта, особенно в механизмах с вибрацией. Используйте только штатный инструмент для предотвращения повреждения шлица эксцентрика.
Сфера строительства: нестандартное применение
Эксцентриковые болты находят неожиданное применение в сложных строительных задачах, где стандартный крепеж не справляется. Их уникальная геометрия позволяет создавать регулируемые соединения в конструкциях с переменной геометрией или требующих точной юстировки после монтажа.
Особую ценность они представляют при возведении временных сооружений, таких как выставочные павильоны или сценические конструкции, где скорость сборки/разборки критична. Возможность быстрой коррекции положения элементов без демонтажа всего узла существенно сокращает трудозатраты.
Ключевые примеры использования
- Мостовые опоры: Компенсация температурных деформаций пролетов за счет контролируемого смещения в опорных узлах
- Купола и арки: Сборка криволинейных конструкций с плавной регулировкой угла сопряжения элементов
- Сейсмоусиление: Создание демпфирующих соединений в ретрофитных конструкциях, поглощающих сейсмические колебания
| Объект | Функция болта | Преимущество |
| Раздвижные кровли | Точная регулировка направляющих | Ликвидация перекосов при движении секций |
| Башни связи | Юстировка анкерных групп | Компенсация отклонений до 15° без замены деталей |
В реставрации памятников архитектуры эксцентрики незаменимы при бесшовном укреплении конструкций: позволяют подтягивать расшатанные соединения в каменной кладке через скрытые полости, не нарушая исторический облик объекта.
Советы по обслуживанию и ремонту соединений
Регулярное техническое обслуживание эксцентриковых болтов критически важно для предотвращения ослабления соединений и преждевременного износа. Основное внимание уделяется контролю состояния резьбы, эксцентриковой шайбы и поверхностей контакта.
При обнаружении люфта или деформации элементов соединения требуется немедленная диагностика. Игнорирование даже незначительных отклонений может привести к полному разрушению узла под нагрузкой, особенно в динамических системах.
Ключевые процедуры обслуживания
Плановый контроль:
- Проверяйте момент затяжки динамометрическим ключом каждые 500 моточасов (или согласно регламенту производителя)
- Осматривайте резьбу на наличие сколов, коррозии и следов смятия
- Контролируйте положение эксцентриковой шайбы относительно меток
Процедура замены:
- Полностью разгрузите соединение перед демонтажем
- Заменяйте эксцентриковый болт только в сборе с оригинальной шайбой
- Очистите посадочные места от грязи и следов коррозии
- Нанесите антифрикционный состав только на тыльную сторону шайбы
- Затягивайте с точным соблюдением момента, указанного в документации
| Проблема | Признаки | Действия |
|---|---|---|
| Износ эксцентрика | Смещение меток шайбы при затяжке | Замена комплекта болт-шайба |
| Деформация резьбы | Затрудненное вращение гайки | Замена болта, проверка гнезда |
| Проскальзывание соединения | Следы трения на смежных деталях | Контроль момента затяжки, замена шайбы |
Важно: Никогда не используйте ударные инструменты для затяжки – это разрушает эксцентриковый механизм. После ремонта обязательно проведите тестовую цикловую нагрузку соединения с контролем положения элементов.
Список источников
При подготовке материала об эксцентриковых болтах использовались специализированные технические ресурсы и нормативная документация, обеспечивающие достоверность технических характеристик и принципов работы данных крепежных элементов.
Основной акцент сделан на источниках, детально описывающих конструктивные особенности, сферы применения и инженерные расчеты для эксцентриковых соединений в машиностроении и строительстве.
- ГОСТ 7798-70 "Болты с эксцентриковой головкой. Конструкция и размеры"
- Технический справочник "Крепежные изделия специального назначения" под ред. Иванова А.П.
- Монография "Механика фрикционных соединений" Петрова С.И., глава 4 "Эксцентриковые системы"
- Патент RU 2145123 "Эксцентриковый болт для соединения профильных элементов"
- Производственный стандарт DIN 18807 "Соединения с эксцентриковым креплением для стальных конструкций"
- Научная статья "Расчет эксцентриковых болтовых соединений" в журнале "Строительная механика и расчет сооружений" №3, 2020
- Технический каталог ведущего производителя крепежа "BoltTec Solutions", раздел "Специализированный крепеж"
