Как снять рулевое колесо
Статья обновлена: 18.08.2025
Снятие рулевого колеса – базовая процедура при установке спортивного руля, ремонте подрулевых переключателей или замене замка зажигания.
Работа требует осторожности: отключение АКБ и точное позиционирование меток перед демонтажем критически важны для безопасности и правильной сборки.
Ниже приведена пошаговая инструкция с ключевыми нюансами для легкового автомобиля.
Перед началом работы: отключение аккумулятора
Отключение питания автомобиля – обязательный этап для предотвращения случайного срабатывания подушки безопасности и короткого замыкания. Работа с рулевой колонкой без этого шага создает риск травмирования и повреждения электронных систем.
Убедитесь, что ключ зажигания извлечен из замка, а все электрооборудование (фары, магнитола) полностью выключено. Это исключит возникновение остаточных токов в цепи после отсоединения клемм.
Порядок действий
- Откройте капот и найдите аккумуляторную батарею
- Определите расположение отрицательной клеммы (маркирована знаком "–" или черным колпачком)
- Ослабьте гайку крепления клеммы гаечным ключом (обычно 10-13 мм)
- Снимите клемму с токовывода и надежно заизолируйте ее конец
- Повторите действия с положительной клеммой (знак "+", красный колпачок)
Выждите 15-20 минут перед демонтажем руля – это гарантирует полный разряд конденсаторов подушки безопасности. Никогда не отсоединяйте клеммы в обратном порядке (сначала "+") – это может вызвать искрение.
Важность разряда остаточного напряжения в системе SRS
Перед демонтажем рулевого колеса критически необходимо разрядить остаточное напряжение в системе SRS (Supplemental Restraint System). Это связано с наличием конденсаторов в подушке безопасности и электронном блоке управления, которые сохраняют энергию даже после отключения АКБ. Невыполнение этой процедуры создает риск случайной детонации пиропатронов.
Остаточный заряд способен сохраняться до 30 минут после снятия клемм аккумулятора. При подключении инструментов к разъемам подушки безопасности или касании клемм рулевой колонки может возникнуть короткое замыкание. Это приведет к немедленному срабатыванию пиропатронов, что чревато травмами от раскрытия подушки и повреждением компонентов рулевого механизма.
Порядок безопасного разряда напряжения
- Отсоедините отрицательную клемму АКБ и изолируйте её
- Выждите 25-30 минут для естественного разряда конденсаторов
- Замкните контакты рулевой подушки:
- Используйте перемычку с резистором 2-5 Ом
- Подключите клеммы разъёма подушки через резистор
- Проверьте отсутствие напряжения мультиметром
Важно: Никогда не замыкайте контакты напрямую металлическим предметом! Это гарантированно вызовет срабатывание системы. Используйте только резистивную перемычку для безопасного рассеивания энергии.
Ожидание после отключения аккумулятора (достаточное время)
После отключения клемм аккумулятора критически важно выждать не менее 15–30 минут перед началом работ с рулевым колесом. Это время необходимо для полного обесточивания систем безопасности автомобиля, особенно модуля подушки безопасности (SRS). Современные транспортные средства сохраняют резервный заряд в конденсаторах системы SRS даже при отключенной батарее.
Преждевременное вмешательство может привести к случайному срабатыванию пиропатрона подушки безопасности или повреждению датчиков рулевой колонки. Игнорирование этого этапа создаёт не только риск травмирования, но и вероятность вывода из строя электронных компонентов рулевого управления, ремонт которых потребует значительных затрат.
Почему ожидание обязательно:
- Гарантия безопасности: Исключает риск несанкционированного раскрытия подушки безопасности при отсоединении разъёма на руле.
- Стабилизация систем: Позволяет бортовым компьютерам полностью завершить циклы диагностики и перейти в "спящий" режим.
- Защита электроники: Предотвращает скачки напряжения при отключении разъёмов рулевой колонки (например, кнопок мультимедиа или обогрева).
Рекомендуемые действия в период ожидания:
- Убедитесь, что ключ зажигания извлечён из замка, а двери закрыты (без активации центрального замка).
- Не нажимайте педаль тормоза – это может запустить остаточный заряд в системах.
- Используйте время для подготовки инструментов: съёмник руля, головки для гайки крепления, защитные очки.
| Тип автомобиля | Минимальное время ожидания | Рекомендуемое время |
| Базовые модели (без keyless-go) | 10 минут | 15 минут |
| Премиум-сегмент (с системами ADAS) | 20 минут | 30 минут |
| Гибриды/электромобили | 30 минут | 45 минут |
Помните: визуальное отключение питания (погасшие лампы приборной панели) не подтверждает разрядку систем SRS. Используйте только контрольное время ожидания как гарантию безопасности. Если работы прерывались – отсчёт начинается заново после повторного отключения АКБ.
Поиск и определение типа подушки безопасности
Перед демонтажем рулевого колеса критически важно идентифицировать тип установленной подушки безопасности. Конструкция крепления и процесс отключения различаются в зависимости от производителя и модели автомобиля. Неправильные действия могут привести к случайному срабатыванию системы, что создает опасность и дорогостоящие последствия.
Основные места расположения элементов подушки безопасности на рулевом колесе – задняя часть спиц или центральная область. Визуально осмотрите колесо со всех сторон, уделяя внимание симметричным панелям, швам или тонким щелям по периметру. Часто производители маркируют зоны размещения значком "AIRBAG" или аббревиатурой "SRS".
Ключевые методы определения
- Проверка технической документации: Руководство по ремонту конкретной модели автомобиля содержит точные схемы расположения и тип крепления подушки.
- Поиск крепежных элементов: Ищите скрытые винты или защелки:
- Боковые винты: Часто расположены с тыльной стороны обода руля (требуют тонкой отвертки).
- Верхние/нижние пазы: Отверстия для доступа к пружинным защелкам (видны при повороте колеса).
Предостережение: Никогда не вставляйте инструменты в центральную зону руля без точного понимания конструкции – это основной триггер срабатывания. При наличии сомнений обратитесь к профессионалам.
Как найти скрытые крепления подушки безопасности
После снятия рулевого колеса переверните его задней стороной к себе. Изучите боковые секции обода возле спиц – ищите симметричные прямоугольные заглушки или узкие технологические прорези. Часто они маскируются под декоративные элементы или обозначены значком AIRBAG.
Аккуратно подденьте найденные заглушки тонкой плоской отверткой или пластиковым монтажным инструментом. Под ними обнаружатся:
Типы креплений и методы работы
- Торкс T30/T40: Глубокие звездообразные гнезда по бокам, требующие специализированного ключа
- Пружинные защелки: Металлические скобы, фиксирующие модуль – нажмите внутрь тонкой отверткой
- Винты под плоскую отвертку: Редко встречаются, обычно скрыты под резиновыми пробками
| Расположение | Признаки | Инструмент |
| Задняя часть спиц | Резиновые заглушки, щели 5-7 мм | Пластиковый клин |
| Боковины обода | Симметричные панели со швами | Торкс T30, защитные перчатки |
Перед демонтажем обязательно отсоедините разъем питания – желтый коннектор с фиксатором, расположенный за модулем. Нажимайте на пластиковый язычок, а не тяните за провода. Помните: механические крепления всегда парные и расположены друг напротив друга.
Аккуратное отсоединение разъемов подушки безопасности
Перед любыми манипуляциями убедитесь, что ключ зажигания извлечен из замка и выдержана пауза не менее 15 минут. Это позволяет системе безопасности полностью обесточиться, исключая случайный срабатывание подушки.
Найдите разъемы подушки безопасности, расположенные обычно за рулевым колесом с обеих сторон или в центральной части спицы руля. Они часто имеют желтую изоляцию или четкую маркировку «AIRBAG»/«SRS».
Процедура отключения
Важно: Никогда не беритесь за провода – фиксируйте только корпус разъема пальцами. Большинство коннекторов оснащены пластиковыми фиксаторами одного из типов:
- Рычажный замок: Поднимите небольшую пластиковую защелку вверх до щелчка, после чего разъем свободно отсоединится движением на себя.
- Пружинная клипса: Нажмите тонкой отверткой или пальцем на выступающий язычок фиксатора, одновременно потянув корпус разъема в обратную сторону от гнезда.
- Сдвижной фиксатор: Сдвиньте цветную вставку на корпусе коннектора вдоль проводов (обычно в сторону руля), затем нажмите на освободившуюся кнопку и разъедините.
После извлечения немедленно изолируйте контакты разъема специальной заглушкой (часто идет в комплекте с новым рулем) или оберните изолентой. Это предотвратит попадание пыли и случайное замыкание.
Правила извлечения подушки безопасности из рулевого колеса
Отсоедините клеммы аккумулятора и подождите 15-20 минут для полного обесточивания системы. Это предотвратит случайное срабатывание подушки безопасности при работе. Убедитесь в отсутствии статического электричества на одежде и инструментах перед началом демонтажа.
Снимите пластиковые заглушки или декоративные панели на руле, скрывающие крепления подушки безопасности. Осторожно отогните фиксирующие пружины или поверните крепежные болты (обычно Torx T30) против часовой стрелки специальным инструментом. Не прилагайте избыточных усилий, чтобы не повредить разъемы.
Ключевые этапы демонтажа
- Отключите разъем подушки:
- Нажмите на пластиковый фиксатор язычкового типа
- Аккуратно потяните разъем вдоль оси провода
- Извлеките модуль подушки:
- Удерживайте модуль двумя руками
- Плавно вытяните его из посадочного гнезда
| Параметр | Требование |
|---|---|
| Положение модуля | Лицевой стороной вверх |
| Хранение | Вдали от нагрева и влаги |
| Запрещенные действия | Подключение к питанию вне руля |
Никогда не кладите модуль лицевой частью вниз и избегайте ударов по корпусу. Извлеченную подушку храните в сухом месте при температуре ниже +50°C, изолировав контакты пластиковой заглушкой. Категорически запрещается проверять работоспособность подушки тестовыми включениями.
Как безопасно убрать подушку на хранение
Перед демонтажем полностью обесточьте автомобиль: отключите аккумулятор и подождите 15-20 минут для рассеивания остаточного напряжения в системе SRS. Убедитесь в отсутствии статического электричества на одежде и руках, прикоснувшись к металлической части кузова.
Снимите модуль подушки строго по инструкции производителя, удерживая его лицевой частью от себя. Никогда не кладите предметы на рабочую поверхность подушки и не допускайте механического давления на зону газогенератора.
Ключевые правила хранения
Для предотвращения случайной детонации соблюдайте следующие условия:
- Температурный режим: от +10°C до +25°C
- Влажность воздуха: не выше 50%
- Защита от электромагнитных полей: минимум 1 м от электрооборудования
Обязательные требования к размещению:
- Расположите модуль строго горизонтально лицевой панелью вверх
- Используйте оригинальную заводскую упаковку или антистатический контейнер
- Наклейте предупреждающую бирку "AIRBAG - НЕ ВСКРЫВАТЬ!"
| Запрещенные действия | Допустимые аналоги |
|---|---|
| Хранение в гараже с источниками влаги | Сухое помещение с контролем влажности |
| Контакты с металлическими предметами | Изоляция диэлектрическими прокладками |
| Складирование других вещей сверху | Свободная зона радиусом 0.5 м |
Проверяйте состояние модуля ежемесячно: отсутствие конденсата внутри, целостность разъемов и отсутствие следов коррозии. При появлении дефектов немедленно передайте подушку в сертифицированный сервис.
Определение конструкции крепления декоративной накладки
Осмотрите центральную часть рулевого колеса: накладка обычно скрывает основной крепёжный болт или гайку. Ищите тонкие технологические щели или пазы по периметру декоративного элемента – они указывают на расположение скрытых защёлок.
Определите тип крепления визуально или тактильно: плоские пазы сбоку характерны для клипс, круглые углубления – для пружинных фиксаторов, а выступающие пластиковые "язычки" встречаются в системах с задвижными фиксаторами.
Распространённые типы креплений
- Пластиковые клипсы – фиксируются в пазах рулевой колонки, требуют поддевания плоским инструментом
- Пружинные фиксаторы – круглые кнопки, утопленные в накладку, активируются нажатием
- Винтовое крепление – скрытые болты под резиновыми заглушками или в торцевых пазах
- Комбинированный тип – сочетание клипс и фиксирующего винта по центру
Проверьте наличие съёмных элементов: резиновые заглушки в нижней части накладки часто маскируют винты. При отсутствии видимых элементов крепления аккуратно подденьте накладку пластиковым монтажным инструментом – характерный щелчок укажет на срабатывание защёлок.
Снятие пластиковых заглушек и панелей рулевого колеса
Перед демонтажем руля необходимо снять пластиковые элементы, скрывающие крепежные болты. Работу начинайте при выключенном зажигании и отсоединенном аккумуляторе для предотвращения случайного срабатывания подушки безопасности. Подготовьте набор пластиковых монтажных лопаток или тонких отверток с защитой от царапин.
Найдите технологические пазы на нижней или боковых поверхностях рулевой колонки, предназначенные для ввода инструмента. Внимательно осмотрите конструкцию: заглушки могут располагаться симметрично с двух сторон, за декоративными вставками или под регулировочным рычагом рулевой колонки. Избегайте чрезмерного усилия при поддевании, чтобы не сломать пластиковые фиксаторы.
Последовательность демонтажа
- Определите тип креплений:
- Защелки (характерны для нижних панелей)
- Винты под звездочку (Torx) под скрытыми заглушками
- Пружинные клипсы по периметру
- Извлеките боковые заглушки:
- Вставьте лопатку в щель между заглушкой и ободом руля
- Плавно надавите до щелчка отстегивающихся фиксаторов
- Повторите для симметричного элемента при наличии
- Снимите нижнюю панель:
- Открутите винты (обычно T15-T20), если они обнаружены под заглушками
- Подденьте панель по нижнему краю, двигаясь от центра к краям
- Отсоедините разъемы подсветки/кнопок при их наличии
Все демонтированные элементы складывайте на чистую поверхность в порядке снятия. Особое внимание уделите мелким пружинкам или фиксаторам, которые могут выпасть при разборке. Если панель не поддается, повторно проверьте наличие скрытых винтов или защелок, которые могли остаться зацепленными.
Отсоединение кнопок управления мультимедиа и круиз-контролем
Перед демонтажем рулевого колеса необходимо отсоединить электрические разъемы кнопок управления. Найдите провода, идущие от задней части рулевого колеса к системе управления автомобилем. Обычно они сгруппированы в жгут и подключены через пластиковые коннекторы желтого или белого цвета.
Внимательно осмотрите разъемы перед отсоединением. Большинство коннекторов имеют пластиковый фиксатор-защелку, который необходимо приподнять или сдвинуть перед извлечением. Не применяйте чрезмерное усилие – если разъем не поддается, проверьте наличие дополнительных фиксаторов. Избегайте дергания за провода, тяните только за корпус коннектора.
Порядок действий
- Обесточьте автомобиль, вынув ключ зажигания и отсоединив клемму аккумулятора
- Снимите декоративные заглушки на руле, закрывающие доступ к разъемам
- Определите тип фиксатора:
- Язычковый фиксатор – подденьте отверткой с плоским жалом
- Поворотный замок – поверните верхнюю часть коннектора на 90°
- Кнопочный механизм – утопите кнопку пальцем
- Плавно извлеките разъем из гнезда, удерживая корпус
| Тип кнопок | Особенности отсоединения |
|---|---|
| Интегрированные в подушку безопасности | Отсоединяются вместе с пиропатроном SRS (требует особой осторожности) |
| Отдельные модули | Имеют собственные разъемы, расположенные по бокам рулевой колонки |

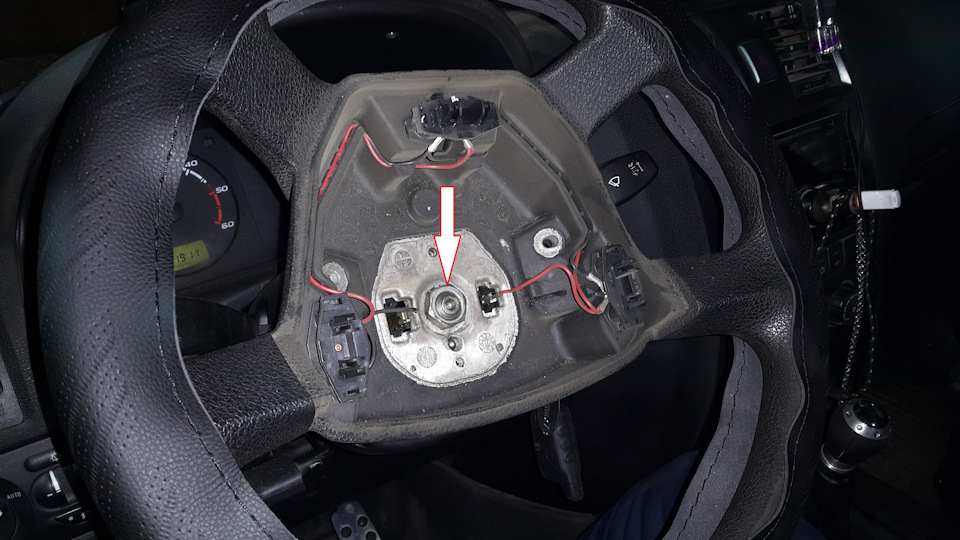

Как найти и получить доступ к центральной гайке/болту
После снятия декоративных элементов рулевой колонки снимите подушку безопасности (airbag), отключив предварительно аккумулятор и выждав 15 минут. Отсоедините разъёмы подушки и электрические коннекторы с кнопками на руле, если они мешают демонтажу. Аккуратно извлеките модуль подушки, открутив фиксирующие болты Torx или крестовой отвёрткой с тыльной стороны руля.
Снимите удерживающую скобу или декоративное кольцо вокруг центральной зоны, открутив мелкие винты по периметру. Отсоедините разъём датчика положения руля (если установлен), аккуратно поддев пластиковый фиксатор. Теперь центральная гайка/болт будет видна – она расположена строго по оси рулевой колонки и утоплена в металлическую ступицу.
Типы крепления и инструменты
- Шестигранник: Чаще всего встречается болт под ключ на 19–24 мм
- Внутренний профиль: Гайка с выемкой под торкс (T30–T50) или звёздочку (E-socket)
- Редкие варианты: Головка с внешними гранями под накидной ключ
| Признак | Болт | Гайка |
| Форма | Шляпка с гранями | Цилиндр с резьбой внутри |
| Крепление | Вкручен в вал | Накручена на вал |
- Очистите резьбовое соединение от грясти щёткой
- Нанесите проникающую смазку при наличии коррозии
- Вставьте ключ/биту строго перпендикулярно
- Важно: Убедитесь, что руль зафиксирован – используйте блокировку колонки или помощника
Метки положения рулевого колеса: зачем их делать
Метки наносятся перед демонтажем руля для точного сохранения его исходной ориентации относительно рулевого вала. Без них невозможно гарантировать правильное положение спиц руля при обратной установке, что критично для корректной работы систем автомобиля.
Неправильная установка приводит к смещению нулевой точки датчика угла поворота руля (SAS). Это провоцирует ошибки в системах ABS, ESP и круиз-контроля, а также вызывает ложные сигналы на приборной панели и некорректное поведение усилителя руля.
Правила нанесения меток
- Поставьте авто на ровную поверхность, выровняв колеса строго прямо
- Очистите стык руля и рулевой колонки от грязи
- Сделайте парные метки маркером или керном:
- На руле: у основания спицы
- На муфте/ступице вала: напротив метки руля
- Дублируйте разметку в двух точках (например, сверху и сбоку) для защиты от случайного смещения
| Риск отсутствия меток | Последствие |
|---|---|
| Смещение руля на 1 зуб при установке | Отклонение на 5-7° при движении по прямой |
| Ошибка датчика угла поворота | Активация сигнала ESP/ABS, отказ адаптивного освещения |
| Некорректное положение руля | Затрудненный возврат колес в нейтраль, ускоренный износ покрышек |
Важно: при наличии подрулевых переключателей дополнительно отсоедините разъемы до снятия руля. Фиксация их положения изолентой предотвратит перекручивание проводки.
Нанесение меток относительно вала и колонки
Перед ослаблением и снятием центрального болта/гайки крепления рулевого колеса к валу рулевой колонки критически важно нанести метки. Это обеспечит точную установку руля в исходное положение при сборке, сохранив центровку колес и предотвратив смещение спиц руля относительно положения прямолинейного движения.
Цель маркировки – зафиксировать взаимное положение рулевого вала (к которому крепится колесо) и корпуса рулевой колонки (неподвижной части). Если на валу и колонке уже есть совмещенные заводские метки (точки, риски, насечки), их достаточно просто сфотографировать для документации. При отсутствии таких меток их необходимо создать самостоятельно.
Процедура нанесения меток
Убедитесь, что передние колеса стоят строго прямо. Зафиксируйте рулевое колесо в этом положении, используя специальный замок зажигания (если есть) или стяжки/ремни, пропущенные через колесо и педали/каркас сиденья.
- Найдите точку отсчета: Визуально осмотрите оголенную часть рулевого вала (видную после снятия декоративных кожухов, если необходимо) и корпус рулевой колонки вокруг него. Ищите любые существующие метки.
- Создайте свои метки (если заводских нет):
- Используйте тонкий перманентный маркер (желательно контрастного цвета), кернер для нанесения легкой точки или острый резец/шило для царапины.
- Нанесите одну четкую метку на боковую поверхность рулевого вала как можно ближе к корпусу колонки.
- Нанесите вторую четкую метку на корпус рулевой колонки точно напротив (на одной линии по вертикали или горизонтали) с только что нанесенной меткой на валу. Эти две метки должны идеально совпадать в текущем положении.
- Дублирующая метка (рекомендуется): Нанесите вторую пару меток на другой стороне вала и колонки (например, под углом 90-180 градусов к первой паре). Это страховка на случай, если первая метка сотрется или будет плохо видна при сборке.
- Фотофиксация: Обязательно сфотографируйте нанесенные метки крупным планом перед тем, как продолжить работу. Это резервная копия вашей разметки.
Метки на валу и колонке позволят при сборке установить рулевое колесо точно в то же самое положение относительно рулевого механизма, в котором оно находилось до снятия, гарантируя правильную центровку руля.
| Элемент | Что маркировать | Инструмент для маркировки | Цель |
|---|---|---|---|
| Рулевой вал | Боковая поверхность (ближе к колонке) | Маркер, кернер, резец | Показать положение относительно колонки |
| Рулевая колонка (корпус) | Неподвижная часть напротив метки вала | Маркер, кернер, резец | Зафиксировать исходное положение вала |
Снятие стопорной шайбы (если установлена)
Стопорная шайба фиксирует гайку рулевого вала от самопроизвольного откручивания и обычно имеет отогнутые лепестки, прижатые к граням гайки. Перед демонтажем колеса её необходимо удалить, предварительно убедившись в наличии этого элемента под гайкой.
Для работы потребуется плоская отвертка или монтировка. Визуально определите количество и расположение отогнутых лепестков шайбы – чаще всего их два или три, равномерно распределенных по окружности.
- Отогните стопорные лепестки отверткой вверх от граней гайки. Действуйте аккуратно, прикладывая усилие только в направлении от вала, чтобы не повредить резьбу или шлицы.
- Полностью распрямите все лепестки, чтобы они не цеплялись за гайку при последующем снятии. Убедитесь, что шайба свободно проворачивается на валу.
- Снимите шайбу руками после откручивания гайки. Если она прикипела, аккуратно подденьте её отверткой с двух противоположных сторон.
Отложите шайбу в сторону – при повторной установке её необходимо заменить новой согласно требованиям производителя. Не пытайтесь повторно использовать деформированный элемент.
Применение съемника рулевого колеса при необходимости
Съемник рулевого колеса требуется, когда руль плотно зафиксирован на шлицах вала и не поддается ручному демонтажу. Это происходит из-за естественного прикипания металлических деталей, коррозии или чрезмерной затяжки гайки при предыдущей установке.
Использование съемника предотвращает повреждение рулевой колонки, подушек безопасности и электроразъемов, которые могут возникнуть при грубом выдергивании или ударах молотком. Инструмент создает контролируемое усилие строго вдоль оси вала, исключая перекосы.
Порядок работы съемником
- Зафиксируйте съемник двумя болтами в резьбовые отверстия на рулевом колесе.
- Вращайте центральный винт инструмента по часовой стрелке до плотного контакта с торцом вала.
- Плавно увеличивайте усилие, пока не раздастся характерный щелчок – сигнал о сдвиге руля со шлицов.
- Снимите съемник и вручную стяните рулевое колесо.
Важные нюансы:
- Используйте только специализированный съемник с подходящим шагом резьбы
- Контролируйте усилие – перетяжка может сорвать резьбу
- Обработайте шлицы графитовой смазкой перед обратной установкой
| Тип съемника | Особенности применения |
|---|---|
| Рычажный (2-3 лапы) | Требует равномерной затяжки винтов для параллельного съема |
| Гидравлический | Используется для особо заклинивших рулей на грузовом транспорте |
При отсутствии съемника допустимо кратковременно использовать метод раскачивания (резкие повороты руля вправо-влево при ослабленной гайке), но это повышает риск поломки шлицового соединения.
Правила использования головки и трещотки для откручивания
Подберите головку точного размера под гайку рулевого вала – несоответствие приведёт к срыву граней. Проверьте тип хвостовика головки (1/4", 3/8" или 1/2") и совместимость с квадратом трещотки. Убедитесь, что фиксирующий шарик головки надёжно защёлкнулся в пазе трещотки.
Переведите реверс трещотки в положение откручивания (против часовой стрелки). При работе держите инструмент строго перпендикулярно оси болта/гайки – перекос вызывает деформацию граней. Для тугых соединений используйте удлинитель, но избегайте чрезмерного увеличения рычага, чтобы не сломать инструмент.
Техника безопасного применения
- Обработайте резьбу проникающей смазкой за 10-15 минут до откручивания
- Фиксируйте трещотку одной рукой на головке, второй плавно вращайте рукоять
- При заклинивании: постучите молотком по головке, снова обработайте смазкой
- Запрещено:
- Использовать повреждённые головки с трещинами
- Наращивать рычаг трубой более 50 см
- Прикладывать ударное усилие к трещотке
- Обязательно:
- Контролируйте усилие при откручивании контрольной гайки
- Используйте глубокие головки для длинных шпилек
- Надевайте защитные перчатки при повышенном усилии
Фиксация руля во время откручивания гайки/болта
Надежная фиксация рулевого колеса критически важна при откручивании центральной гайки/болта. Без этого руль будет свободно вращаться, что не только затруднит процесс, но и может повредить подшипник рулевой колонки или проводку системы подушек безопасности.
Незакрепленный руль также создает риск травм: при резком срыве гайки рулевое колесо может неожиданно ударить по лицу или рукам. Дополнительно вращение усложняет приложение достаточного усилия на ключе.
Проверенные методы фиксации
- Помощник – самый простой способ: попросите ассистента крепко удерживать руль в строго прямом положении двумя руками.
- Механический стопор – используйте деревянный брусок или пластиковый клин, вставленный между рулем и сиденьем/торпедо. Оберните его тканью для защиты обивки.
- Блокировка замка зажигания (если разрешено производителем) – поверните ключ в положение блокировки руля после установки колеса прямо. Важно: предварительно сверьтесь с руководством по ремонту авто.
Запрещенные приемы: Не фиксируйте руль ногами или ремнями безопасности – это ненадежно и опасно. Избегайте упора в элементы панели приборов без защиты: сильное давление может вызвать трещины пластика.
| Метод | Преимущества | Ограничения |
|---|---|---|
| Помощник | Максимальный контроль, безопасность | Требует второго человека |
| Механический стопор | Автономность, доступность материалов | Риск повреждения салона при ошибке |
| Блокировка замка | Не требует дополнительных приспособлений | Подходит не для всех моделей авто |
Перед началом работ всегда отключайте АКБ и выжидайте 15 минут для деактивации системы airbag. При откручивании гайки используйте только рекомендованный динамометрический ключ с подходящей головкой.
Ослабление центрального крепления против часовой стрелки
Перед началом работ убедитесь, что автомобиль заглушён, ключ зажигания извлечён, а аккумуляторная батарея отсоединена. Зафиксируйте руль в прямом положении, избегая его проворачивания – это предотвратит сбой датчиков угла поворота.
Снимите декоративную заглушку или подушку безопасности, предварительно отключив её разъёмы согласно инструкции производителя. Обнажив центральную гайку или болт крепления, подготовьте торцевой ключ нужного размера (чаще 19-24 мм) и удлинитель для увеличения рычага.
Процедура ослабления
- Установите ключ плотно на грани крепёжного элемента
- Приложите усилие ПРОТИВ часовой стрелки (левосторонняя резьба встречается крайне редко)
- Используйте контролируемые короткие рывки, если соединение прикипело
- При необходимости обработайте резьбу проникающей смазкой WD-40
| Тип крепежа | Особенности усилия |
| Шлицевая гайка | Требует среднего усилия + ударный гайковёрт |
| Центральный болт | Часто затянут с высоким моментом (50-100 Нм) |
Не выкручивайте крепёж полностью – оставьте 3-4 витка резьбы для безопасности. После ослабления резьбы демонтируйте крепёж полностью только при снятии руля, предварительно отметив положение шлицов маркером для последующей сборки.
Полное выкручивание гайки/болта с сохранением резьбы
Приложите ключ нужного размера к гайке/болту, убедившись в полном контакте граней инструмента с крепежом. Любой перекос или неполное зацепление повышает риск срыва резьбы. Фиксируйте рулевой вал через специальное отверстие стопорным штифтом или попросите помощника удерживать руль от проворачивания.
Начинайте откручивание против часовой стрелки плавным усилием без рывков. При сильной затяжке используйте рычаг-удлинитель на ключ, но избегайте чрезмерных нагрузок. Если крепеж не поддается, обработайте резьбовое соединение проникающей смазкой (WD-40, Liquid Wrench) и выждите 10-15 минут перед повторной попыткой.
Техника безопасного выкручивания
Соблюдайте следующие правила для защиты резьбы:
- Контролируйте усилие: при заклинивании крепежа чередуйте короткие вращательные движения в обе стороны ("раскачивание"), постепенно увеличивая амплитуду.
- Избегайте ударных инструментов: дрели/шуруповерты применяйте только на низких оборотах с ограничителем крутящего момента.
- Проверяйте состояние резьбы после каждого оборота визуально или пальцем (при выкрученном наполовину крепеже).
После полного выкручивания гайки/болта:
- Немедленно наденьте крепеж обратно на вал на 2-3 оборота для предотвращения потери.
- Очистите резьбу вала металлической щеткой и протрите ветошью.
- Осмотрите крепеж на наличие дефектов: сколы, деформация, "слизанные" грани.
Критические признаки поврежденной резьбы:
| Визуальный признак | Тактика действий |
| Металлическая стружка на ключе | Прекратить откручивание, обработать резьбу смазкой |
| Хруст/скрежет при вращении | Проверить совпадение шага резьбы болта и вала |
| Клинирование на последних витках | Прогнать резьбу плашкой/метчиком |
Поврежденный крепеж подлежит обязательной замене. Установка руля на сорванную резьбу недопустима – это приводит к самопроизвольному откручиванию во время движения.
Аккуратное раскачивание рулевого колеса для снятия "с пятака"
При демонтаже руля, плотно "залипшего" на шлицах вала, ключевым этапом становится разрушение окислов и ржавчины в зоне контакта. Для этого применяют метод контролируемого покачивания колеса из стороны в сторону с одновременным приложением осевого усилия на отрыв.
Снимите декоративные заглушки и ослабьте (но не откручивайте полностью!) центральную гайку или болт крепления на 3-5 оборотов – это защитит от травм при резком срыве руля. Убедитесь, что замок зажигания разблокирован, иначе блокиратор помешает вращению.
Техника раскачивания
Возьмитесь за руль в положении "без пятнадцати три" и "без десяти два" (9 и 3 часа). Ритмично тяните его на себя параллельно с движениями:
- Резко качните колесо влево на 10-15°, одновременно прилагая усилие от себя
- Быстро верните в центр, затем качните вправо с аналогичным тяговым импульсом
- Повторите цикл 5-7 раз, постепенно увеличивая амплитуду раскачки
Избегайте перекоса! Давление должно быть строго параллельно оси вала. Если руль не поддается:
- Сбрызните шлицы проникающей смазкой (WD-40) через зазоры под крепежом
- Выждите 10 минут для пропитки
- Повторите раскачивание с легкими постукиваниями молотком через деревянный брусок по тыльной стороне спиц
| Ошибка | Последствие | Решение |
| Резкий удар по рулю | Деформация шлицов вала | Только плавное наращивание усилия |
| Работа без ослабленной гайки | Удар рулем при внезапном срыве | Обязательный зазор 3-5 мм под крепежом |
При срыве руля с "пятака" немедленно придержите его свободной рукой, после чего полностью выкрутите крепеж и снимите деталь. Протрите шлицы ветошью перед установкой нового руля.
Как бороться с прикипевшим рулевым колесом
При длительной эксплуатации рулевое колесо может "прикипеть" к шлицам вала из-за коррозии, загрязнений или отсутствия смазки, что делает его демонтаж крайне затруднительным. Механическое воздействие вручную или стандартными съёмниками часто не приносит результата, требуя применения усиленных методов.
Перед началом работ убедитесь, что гайка крепления полностью откручена (но оставлена на резьбе для безопасности), а руль переведён в нейтральное положение. Используйте средства индивидуальной защиты: очки и перчатки обязательны, так как методы связаны с ударными нагрузками и химическими веществами.
Эффективные методы демонтажа
Ударная техника (раскачивание + вибрация):
- Уприте колени в тыльную сторону руля снизу, создавая постоянное давление на себя.
- Резко постукивайте молотком через деревянную проставку по верхней части обода (не по спицам или электронным компонентам!).
- Чередуйте удары с левой и правой стороны, одновременно раскачивая руль из стороны в сторону.
Термический метод:
- Нагрейте область шлицев строительным феном (температура +150...+250°C) в течение 2-3 минут.
- Запрещено использовать открытое пламя – риск повреждения пластика, подушек безопасности и проводки.
- Сразу после прогрева примените ударную технику.
Химические растворители:
| Средство | Способ применения | Время выдержки |
|---|---|---|
| WD-40/жидкий ключ | Обильно нанести на ступицу, повторить 3-4 раза с интервалом 10 мин | 40-60 минут |
| Уксусная кислота 70% | Смочить ткань, обернуть вокруг вала | 2-3 часа |
Съёмник усиленного типа: Используйте трёхлапый гидравлический съёмник, зафиксировав лапы за металлическую основу руля (не за пластик). Создавайте давление постепенно, комбинируя с лёгкими ударами по корпусу съёмника.
Если методы не сработали – сделайте перерыв на 2-3 часа, повторите обработку химикатами. При критичной коррозии потребуется демонтаж рулевой колонки для прессования на гидравлическом стенде в сервисе. После снятия очистите шлицы металлической щёткой и нанесите графитовую смазку перед установкой.
Окончательное снятие рулевого колеса с вала
После полного откручивания центральной гайки или болта крепления рулевого колеса на валу, убедитесь, что все электрические разъемы (если есть подушки безопасности, управление мультимедиа) отсоединены и не мешают процессу. Не прикладывайте чрезмерную силу сразу – колесо может сидеть на шлицах вала плотно из-за прикипания или коррозии.
Возьмитесь за рулевое колесо обеими руками с равным усилием по бокам. Плавно, но уверенно потяните его на себя, параллельно оси вала, раскачивая из стороны в сторону легкими вращательными движениями. Избегайте резких рывков и перекосов, чтобы не повредить шлицевое соединение или элементы датчика угла поворота руля.
Ключевые моменты и действия при затруднениях
Если колесо не снимается после приложения ручного усилия:
- Используйте съемник: Специальный съемник для рулевых колес (pullers) – самый безопасный вариант. Закрепите его центральный болт в резьбовом отверстии вала (если есть) или за края колеса, затем равномерно затягивайте центральный винт съемника, создавая давление.
- Аккуратное простукивание: Нанесите легкие удары резиновой киянкой по тыльной стороне обода колеса (не по ступице или электронным компонентам!), чередуя стороны. Можно попробовать осторожно поддеть ступицу колеса монтажной лопаткой, подложив мягкий материал для защиты.
- Обработка проникающей смазкой: Если есть доступ к шлицам, нанесите WD-40 или аналогичный состав по периметру ступицы, дайте ему время (15-30 мин) проникнуть в соединение, затем повторите попытку снятия.
После снятия колеса:
- Немедленно зафиксируйте вал! Используйте специальную заглушку или стопорное кольцо, либо накрутите обратно гайку/болт на несколько оборотов. Это предотвратит самопроизвольное вращение вала и повреждение спирального кабеля (часы) подушки безопасности.
- Осмотрите шлицы вала и ступицы колеса на предмет повреждений, забоин или сильной коррозии. При необходимости очистите их щеткой.
- Защитите открытые контакты электроразъемов от загрязнения.
Предотвращение смещения спицы вала после снятия
После демонтажа рулевого колеса центральный вал с резьбой остаётся открытым. На нём находится шлицевой механизм, который фиксирует позицию руля относительно системы управления. Если этот шлиц сместится даже на один зуб, при обратной сборке руль окажется перекошенным относительно прямолинейного положения колёс.
Неправильная установка приведёт к постоянному отклонению руля при движении по прямой и некорректной работе подрулевых переключателей. Для исключения подобной ситуации необходимо сразу заблокировать вал перед началом работ и сохранить его ориентацию до монтажа нового руля.
Методы фиксации шлицевого вала
Перед откручиванием гайки выполните следующие действия:
- Установите колёса строго прямо, выровняв руль в нулевое положение.
- Зафиксируйте рулевую колонку:
- Используйте стяжки для крепления руля к педалям или сиденью
- Примените специальный замок-блокиратор рулевого вала
- Сделайте метки синхронизации:
Маркером или кернером нанесите:
- Риску на вал и корпус рулевой колонки
- Горизонтальную линию на шлицевой части вала
Во время снятия придерживайте руль одной рукой, а второй откручивайте гайку. После демонтажа не проворачивайте вал и не допускайте ударов по шлицам. Если метки отсутствуют, перед началом работ сфотографируйте положение вала относительно рулевой колонки.
| Ошибка | Последствие | Профилактика |
| Проворот вала при снятии | Сбитый угол установки руля | Фиксация колонки стяжками |
| Отсутствие меток | Неточная установка нового руля | Двойная разметка кернером |
| Удар по шлицам | Деформация зубьев | Использование съёмника |
Осмотр шлицов вала и рулевого колеса
После снятия рулевого колеса тщательно очистите шлицы на валу рулевой колонки и ответные пазы на самом колесе от грязи, остатков смазки или ржавчины. Используйте щетку с жесткой щетиной и ветошь, при сильных загрязнениях – специализированные очистители (например, WD-40). Убедитесь, что рабочая зона хорошо освещена для выявления дефектов.
Внимательно осмотрите состояние шлицов под ярким светом. Проверяйте целостность каждого зубца на валу и в отверстии руля. Особое внимание уделите участкам у основания шлицов – там часто образуются трещины или деформации от ударных нагрузок. Прокрутите вал, чтобы оценить износ со всех сторон.
Ключевые критерии оценки
- Сколы и трещины: Даже микротрещины на металле недопустимы – под нагрузкой они приведут к разрушению соединения.
- Деформация зубьев: Искривление или "замятие" шлицов (особенно после некорректного демонтажа молотком).
- Конический износ: Сужение зубьев у вершины (признак люфта в сборе).
- Коррозия: Рыжие пятна или глубокая ржавчина, изменяющая профиль шлицов.
| Проблема | Последствия установки | Решение |
|---|---|---|
| Загрязнение/старая смазка | Неточная посадка, биение руля | Повторная очистка, нанесение графитовой смазки |
| Износ >30% глубины зуба | Критический люфт, риск срыва руля | Замена вала или рулевого колеса |
| Локальные повреждения (1-2 зуба) | Вибрация при движении | Шлифовка (если допустимо), иначе – замена |
Важно: При обнаружении любых механических повреждений (кроме незначительной поверхностной коррозии) запрещается устанавливать рулевое колесо обратно! Изношенные шлицы не обеспечат надежной фиксации – это напрямую влияет на безопасность управления. Замените поврежденный компонент перед сборкой.
Оценка состояния контактов звукового сигнала
После демонтажа рулевого колеса получите доступ к контактной группе звукового сигнала, расположенной на рулевой колонке. Эти контакты замыкаются при нажатии на кнопку сигнала на руле, передавая ток на реле и сам сигнал. Их работоспособность критична для корректной работы системы.
Основные проблемы возникают из-за окисления металлических поверхностей, механического износа или загрязнения контактных дорожек. Неисправность проявляется как полное отсутствие сигнала, периодические срабатывания или постоянное гудение без нажатия кнопки. Требуется визуальная и инструментальная диагностика.
Порядок диагностики контактной группы
- Визуальный осмотр:
- Проверьте наличие видимых повреждений: трещины на пластиковом корпусе, сколы контактных площадок.
- Выявите следы коррозии (зеленоватый или белый налет), потертости или загрязнения на металлических поверхностях.
- Проверка мультиметром:
- Переведите прибор в режим измерения сопротивления (Ω).
- Приложите щупы к центральному контакту и массовому выводу разъема.
- Нажмите на кнопку сигнала: сопротивление должно упасть до 0–1 Ом. Отсутствие изменений указывает на обрыв цепи.
| Признак неисправности | Вероятная причина | Метод устранения |
|---|---|---|
| Постоянный сигнал без нажатия | Залипание контактов, деформация пружины | Чистка, замена пружинного механизма |
| Прерывистая работа | Окисление поверхностей, ослабление прижима | Шлифовка контактов, регулировка натяжения |
| Полное отсутствие реакции | Обрыв проводов, разрушение контактных площадок | Прозвонка цепи, замена контактной группы |
При обнаружении окислов аккуратно зачистите контакты мелкозернистой наждачной бумагой (P600–P800). Для удаления загрязнений используйте спирт или электронный очиститель. Проверьте упругость пружин: при ослаблении элемент требует замены. Важно: избегайте чрезмерного давления при чистке, чтобы не повредить токопроводящий слой.
Проверка муфты часовой пружины (если доступно)
После демонтажа рулевого колеса визуально осмотрите муфту часовой пружины на предмет механических повреждений: трещин на корпусе, переломов гибкого шлейфа или следов перегрева. Убедитесь, что плоский кабель не имеет заломов и свободно перемещается в предусмотренном диапазоне. Проверьте целостность разъемов и контактов – окисление или деформация штырьков недопустимы.
Прокрутите центральный ротор муфты вручную в обе стороны, отслеживая плавность хода и отсутствие заеданий. При наличии функции самокалибровки (указывается в руководстве авто) не фиксируйте муфту стопорами до установки руля. Если планируется замена детали, сразу зафиксируйте ротор заводским фиксатором или скотчем для предотвращения случайного проворота.
Критерии неисправности
- Разрыв цепи: проверьте мультиметром целостность проводников шлейфа (сопротивление между контактами разъёмов).
- Залипание контактов: при вращении ротора слышны щелчки или ощущается рывковое движение.
- Нарушение геометрии: корпус имеет сколы, ротор вращается с перекосом или задевает за статор.
| Действие | Норма | Неисправность |
| Ручное вращение ротора | Плавное, бесшумное | Заедания, скрежет, люфт |
| Осмотр шлейфа | Ровная укладка, чистые контакты | Надрывы, скручивание, коррозия |
Защита механизма поворотов сигнала от загрязнения
Перед демонтажем руля тщательно очистите зону вокруг рулевой колонки и переключателей пылесосом или сжатым воздухом. Удалите рыхлую грязь и пыль с поверхности пластикового кожуха и кнопок, чтобы частицы не попали внутрь механизма при разборке.
Сразу после снятия рулевого колеса закройте открытый торец колонки и контактную группу поворотников чистым защитным колпачком или плотной тканью без ворса. Подойдёт обрезанная пластиковая бутылка, пищевая плёнка с резинкой или специализированная заглушка. Главное – исключить прямой контакт электрических контактов с пылью и влагой.
Ключевые меры предосторожности
При длительном ремонте регулярно проверяйте целостность защиты, особенно если рядом выполняются сварочные или шлифовальные работы. Следуйте правилам:
- Не допускайте попадания смазочных материалов на контактные дорожки – даже небольшое количество масла или литола нарушит проводимость
- Используйте только сухие чистящие средства при обработке разъёмов – спиртовые салфетки без пропитки или ластик для контактов
- Храните снятые детали в закрытом контейнере
| Риск | Метод защиты |
|---|---|
| Абразивная пыль | Влажная ткань на кожух колонки + закрытие разъёма плёнкой |
| Влажность/конденсат | Силикагелевые пакеты в зоне работ + прогревание феном перед сборкой |
| Потеря мелких деталей | Магнитный лоток для шайб/винтов + фотофиксация перед демонтажем |
При сборке продуйте коннектор сжатым воздухом под углом 30°, убедившись в отсутствии остатков чистящих средств. Проверьте плавность хода подрулевого переключателя до фиксации руля – заедания сигнализируют о загрязнении или смещении элементов.
Чистка посадочного места нового/старого рулевого колеса
Тщательно осмотрите шлицы на валу рулевой колонки и внутреннюю поверхность ступицы рулевого колеса на предмет загрязнений, следов коррозии или остатков старой смазки. Используйте фонарик для выявления мелких частиц мусора или засохших смазочных материалов в труднодоступных пазах.
Очистите контактные поверхности с помощью щетки с жесткой синтетической щетиной или старой зубной щетки. Для удаления стойких загрязнений и окислов применяйте специальные очистители контактов (WD-40, аэрозольный очиститель электроники) или изопропиловый спирт. Избегайте абразивных материалов, способных повредить металл.
Ключевые этапы обработки
Последовательно выполните следующие действия:
- Обезжиривание: Протрите шлицы и ступицу салфеткой, смоченной в очистителе, до полного удаления жировых следов.
- Удаление коррозии: При наличии ржавчины аккуратно обработайте участки мелкозернистой наждачной бумагой (не выше P400), затем удалите пыль.
- Сушка: Дождитесь полного испарения жидкости с поверхностей или протрите их сухой безворсовой тканью.
Важно! Нанесите тонкий слой высокотемпературной консистентной смазки (например, графитовой или медной) только на шлицы вала перед установкой руля. Избегайте попадания смазки на торец вала и зону контакта гайки крепления.
Проверьте состояние демпфера (при наличии) и ответных элементов на рулевом колесе. Убедитесь, что фиксирующий штифт или шпонка не имеют повреждений, а пазы очищены от грязи.
Обратная установка: центровка меток на руле и валу
Перед монтажом руля убедитесь, что передние колеса стоят строго прямо, а вал рулевой колонки зафиксирован в нейтральном положении. Совместите монтажные шлицы вала с пазами на обратной стороне рулевого колеса, избегая перекосов.
Найдите контрольные метки, нанесенные при демонтаже: обычно это насечки или точки на валу и ступице руля. При отсутствии заводских отметок временно нанесите их маркером до снятия старого руля для точного позиционирования нового.
Ключевые этапы центровки
- Наденьте руль на шлицы вала, совмещая метки без усилия
- Проверьте параллельность спиц руля относительно приборной панели
- Зафиксируйте руль центральной гайкой/болтом, соблюдая момент затяжки (см. мануал авто)
- Подключите разъемы подушек безопасности, кнопок и мультируля
Контрольная проверка: после установки поверните руль до упора в обе стороны. Отсутствие сопротивления и посторонних шумов подтверждает правильность центровки. Ошибка приведет к смещению нулевого положения и некорректной работе самовозврата.
Затяжка центрального болта/гайки
Правильная затяжка центрального крепежа обеспечивает безопасную эксплуатацию рулевого управления. Недостаточный момент приведет к люфту или отсоединению руля, чрезмерный – к повреждению шлицов вала или срыву резьбы.
Убедитесь, что рулевое колесо полностью надето на шлицы вала без перекоса. Совместите установочные метки (если предусмотрены конструкцией), сохранив прежнее положение руля относительно вала.
Порядок предварительной фиксации
- Наживите болт/гайку вручную на несколько оборотов, контролируя соосность
- Прихватите крепеж ключом с усилием не более 15-20 Нм для первичного прижима
- Проверьте отсутствие биения руля, проворачивая его из стороны в сторону
- Убедитесь в плотном прилегании руля к площадке вала по всей окружности
Примерные моменты окончательной затяжки для распространенных марок:
| Марка авто | Болт (Нм) | Гайка (Нм) |
|---|---|---|
| ВАЗ/Lada | 35-50 | 40-55 |
| Volkswagen | 50-70 | 60-75 |
| Toyota | 45-60 | 50-65 |
Обязательно используйте динамометрический ключ для финальной затяжки! Точные значения уточняйте в сервисной документации вашей модели.
Окончательная затяжка крепления с рекомендуемым моментом
Нанесите резьбовой фиксатор средней прочности на шлицы центрального болта перед установкой, если это предусмотрено производителем. Установите рулевое колесо на шлицы вала, совместив метки, нанесенные при демонтаже, или ориентируясь по положению спиц. Обеспечьте плотное прилегание руля к контактной площадке без перекосов.
Наживите гайку или центральный болт крепления вручную до соприкосновения с шайбой. Убедитесь, что руль не проворачивается на шлицах и сохраняет правильное положение относительно рулевой колонки. Подготовьте динамометрический ключ с подходящим диапазоном измерений.
Процедура затяжки
- Установите на динамометрическом ключе значение момента, указанное в руководстве по ремонту ТС (обычно 35-50 Н·м для легковых автомобилей)
- Плавно затягивайте крепеж, контролируя показания ключа
- Достигнув заданного момента, прекратите затяжку немедленно
Никогда не используйте ударные инструменты – это повреждает шлицы и датчики подушки безопасности. После затяжки проверьте фиксацию руля: возьмитесь за обод и попытайтесь сдвинуть его в осевом и радиальном направлениях. Любой люфт указывает на необходимость повторной затяжки.
| Тип крепежа | Типовой момент (Н·м) |
| Металлическая гайка | 40-50 |
| Фланцевый болт | 35-45 |
Установите на место декоративную крышку крепления, подсоедините разъемы подушки безопасности и мультимедийных кнопок до щелчка фиксаторов. Перед сборкой элементов рулевой колонки убедитесь в отсутствии посторонних шумов при вращении руля.
Установка стопорной шайбы и замковых элементов
Перед монтажом рулевого колеса на вал нанесите тонкий слой консистентной смазки на шлицы. Установите стопорную шайбу на вал рулевой колонки, совместив её внутренний паз с продольным выступом на валу. Это предотвращает проворачивание шайбы при затяжке гайки.
Наденьте рулевое колесо на шлицы, строго совместив монтажные метки. Убедитесь, что демонтажные резьбовые отверстия на колесе совпадают со съёмником. Приложите усилие вдоль оси вала для плотной посадки колеса до упора – должен быть виден весь стопорный паз шайбы.
Фиксация гайкой и замковыми пластинами
Выполните предварительную затяжку новой корончатой гайки с указанным производителем моментом (обычно 35-50 Нм). Проверьте центровку руля при прямолинейном положении колёс. Окончательно затяните гайку динамометрическим ключом до специфицированного значения.
- Согните одну лепестковую пластину замка в паз гайки
- Вторую лепестковую пластину загните на плоскую грань вала
- При наличии стопорного кольца с язычком – отогните его на грань гайки
| Элемент | Назначение |
| Стопорная шайба | Блокирует проворачивание гайки |
| Лепестковые пластины | Механическая фиксация от откручивания |
| Корончатая гайка | Создаёт осевое давление на шлицевом соединении |
После установки проверьте отсутствие люфта руля. Не используйте старые замковые элементы – деформированные лепестки не гарантируют надёжную фиксацию. При отсутствии новых деталей допустимо применение фиксатора резьбы среднего класса прочности.
Обратная сборка кнопок управления и декоративных панелей
Перед установкой рулевого колеса на штатное место необходимо восстановить функциональность органов управления. Аккуратно разместите все снятые кнопки и электронные модули в соответствующие пазы на каркасе руля, соблюдая их первоначальную ориентацию. Убедитесь в отсутствии перегибов проводки и надёжной фиксации разъёмов.
Проведите предварительную проверку контактов: временно подключите разъём подушки безопасности и кнопок к автомобилю (без фиксации руля), включите зажигание и убедитесь в работоспособности клавиш круиз-контроля, аудиосистемы и других функций. При обнаружении неполадок немедленно отключите питание и перепроверьте соединения.
Этапы финальной сборки
- Установите декоративные накладки, совместив крепёжные клипсы с отверстиями в каркасе
- Надавите по периметру панелей до характерных щелчков фиксаторов
- Проверьте равномерность зазоров между элементами (не более 0.5 мм)
- Зафиксируйте рулевое колесо на валу:
- Совместите метки положения
- Затяните центральную гайку моментом, указанным производителем
- Установите новую контргайку или стопорное кольцо
Важно! При подключении разъёма подушки безопасности:обязательно отключите аккумулятор и выждите 15 минут. После соединения дождитесь самодиагностики системы (исчезновения индикатора AIRBAG на приборной панели в течение 10 секунд после запуска двигателя).
| Элемент | Тип крепления | Особенности |
|---|---|---|
| Кнопки громкости | Пластиковые защёлки | Требуют вертикального прижима |
| Накладка круиз-контроля | Винты Torx T10 | Скрыты под резиновыми заглушками |
| Мультифункциональный модуль | Комбинированный (защёлки + винты) | Запрещён перегиб шлейфа |
Подключение разъемов подушки безопасности и электросистем
Перед установкой рулевого колеса обратно, аккуратно протяните провода подушки безопасности и электросистем через центральное отверстие рулевой колонки. Убедитесь в отсутствии перекручивания кабелей и свободном ходе при повороте руля в крайние положения. Проверьте целостность изоляции и чистоту контактных групп.
Найдите цветные разъемы, соответствующие гнездам на задней части рулевого колеса. Разъем подушки безопасности обычно желтого цвета с замком-фиксатором, а электросистемы – черный или серый с направляющими ключами. Тщательно совместите штекеры с посадочными местами, не прилагая чрезмерных усилий.
Ключевые этапы подключения
Выполните соединение в строгой последовательности:
- Подушка безопасности: Совместите желтый разъем с ответной частью до характерного щелчка фиксатора. Проверьте надежность крепления потягиванием на себя.
- Электросистема руля: Введите черный/серый разъем до полного контакта, ориентируясь по направляющим пазам. Убедитесь в автоматической блокировке язычка замка.
- Дополнительные функции: Подключите мелкие разъемы кнопок круиз-контроля, аудиосистемы или подогрева (при наличии), соблюдая маркировку.
Критические предупреждения:
- Никогда не подавайте напряжение на разъемы при снятой подушке безопасности
- Избегайте статического электричества – перед работой прикоснитесь к металлу кузова
- При повреждении фиксаторов разъемов замените коннектор целиком
| Тип разъема | Цветовая маркировка | Контроль соединения |
| Подушка безопасности | Желтый | Щелчок фиксатора + визуальная проверка |
| Электроусилитель | Черный/серый | Автоматическая блокировка язычка |
| Кнопки управления | Разноцветные | Соответствие меток на колодке |
Финишная проверка: включение аккумулятора и тест систем
После установки рулевого колеса и затяжки центральной гайки с требуемым моментом, выполните обратное подключение клеммы аккумулятора. Убедитесь, что провода не контактируют с движущимися элементами рулевой колонки, а разъёмы подушки безопасности защёлкнуты до характерного клика.
Включите зажигание без запуска двигателя для инициализации электронных систем. Проверьте индикатор подушки безопасности на приборной панели – он должен погаснуть через 2-5 секунд после включения. Любое мигание или постоянное свечение сигнализирует об ошибке, требующей диагностики сканером.
Тестирование функционала:
- Поворотные механизмы: Проверьте плавность вращения руля на месте, отсутствие скрипов и заеданий.
- Электроусилитель (при наличии): Запустите двигатель, оцените работу усилителя на малой скорости.
- Кнопки на руле: Протестируйте все мультимедийные, круиз-контроль и голосовое управление.
- Люфт: При работающем двигателе покачайте руль влево-вправо – допустимый свободный ход не превышает 5°.
| Элемент | Критерий успешной проверки |
| Сигнал звуковой | Корректное срабатывание при нажатии |
| Выравнивание | Ровное положение руля при движении по прямой |
| Крепление | Отсутствие вибраций на скорости свыше 60 км/ч |
Список источников
При подготовке материала о снятии рулевого колеса использовались проверенные технические ресурсы, гарантирующие точность и безопасность инструкций. Основное внимание уделялось специализированным автомобильным изданиям и практическим руководствам от производителей.
Ниже представлены ключевые категории источников, содержащие детальные алгоритмы демонтажа рулевого колеса для различных марок авто. Все материалы включают схемы, фотографии и предупреждения о возможных рисках при самостоятельной работе.
- Официальные сервисные мануалы производителей автомобилей
- Тематические разделы на специализированных автомобильных порталах
- Видеоинструкции от сертифицированных автомехаников
- Печатные руководства по ремонту конкретных моделей авто
- Форумные обсуждения с участием технических экспертов
- Инструкции по безопасности при работе с подушками безопасности
- Технические бюллетени авторемонтных мастерских
