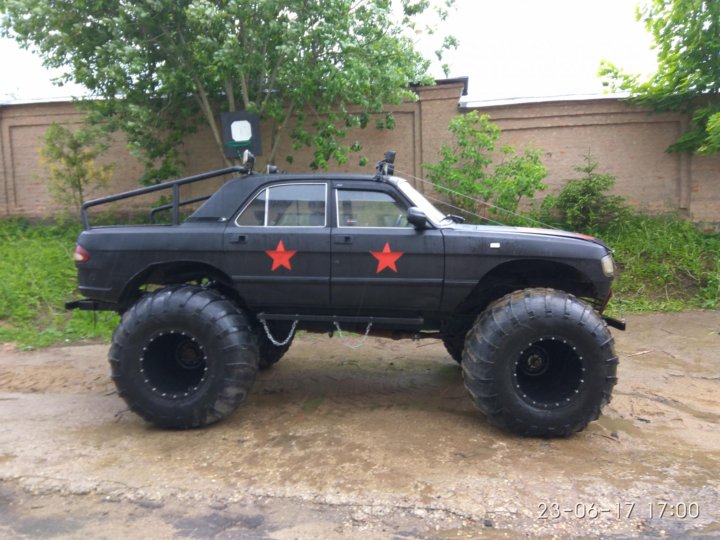

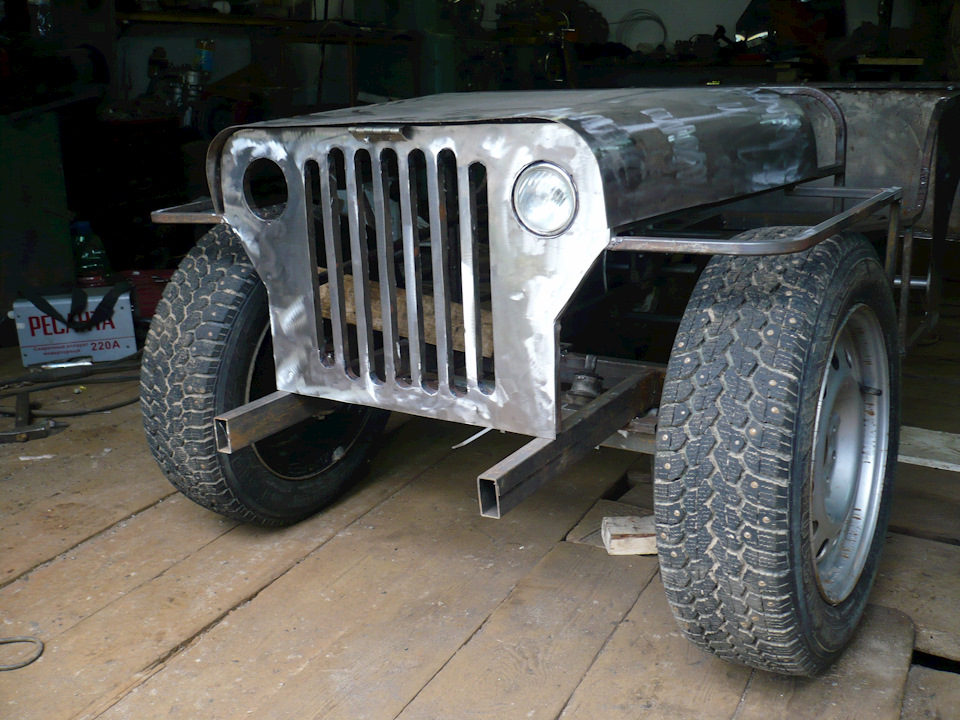

Как собрать внедорожник своими руками

Статья обновлена: 18.08.2025

Покорение бездорожья на автомобиле собственной сборки – мечта многих энтузиастов автотехники.

Создание самодельного внедорожника требует глубоких знаний, опыта и готовности к сложным инженерным задачам.

Эта статья – практическое руководство для тех, кто готов пройти путь от чертежа до готового вездехода, используя доступные компоненты и мастерскую.

Мы разберем ключевые этапы: выбор базы, проектирование рамы, подбор мостов и трансмиссии, монтаж полного привода и создание кузова.

Помните: такой проект требует строгого соблюдения технических норм и законодательства вашей страны для последующей регистрации ТС.

Поиск и оценка подходящего автомобиля-"донора"

Основная задача – найти базовый автомобиль с прочной несущей конструкцией или рамой, способной выдержать нагрузки бездорожья. Идеальными кандидатами часто становятся советские или российские классические модели (УАЗ, ГАЗ, ВАЗ "Нива") благодаря простоте конструкции, доступности запчастей и ремонтопригодности. Импортные внедорожники 80-90-х годов (например, Mitsubishi Pajero, Toyota Land Cruiser бюджетных серий) также рассматриваются, но их выбор требует тщательной проверки состояния.

Ключевой критерий – техническое состояние "донора". Приоритет отдавайте автомобилям с минимальной коррозией кузова/рамы, особенно в критических зонах (крепления подвески, лонжероны, пороги). Исправность двигателя и трансмиссии желательна, но не критична – их можно заменить или отремонтировать. Гораздо важнее целостность основы: гнилой кузов или треснувшая рама сведут на нет все усилия.

Ключевые аспекты оценки "донора"

При осмотре уделите внимание следующим моментам:

• Несущая конструкция: Тщательно проверьте раму (у рамных авто) или силовые элементы кузова (у несущих) на предмет глубокой коррозии, трещин, некачественных ремонтов и деформаций. Используйте щуп или молоток для простукивания.
• Подвеска и ходовая часть: Оцените состояние сайлентблоков, втулок, пружин/рессор, амортизаторов, шаровых опор. Сильный износ ожидаем, но убедитесь, что крепежные точки целы.
• Трансмиссия: Проверьте работу КПП (переключение передач, посторонние шумы), раздаточной коробки (включение полного привода), карданов/ШРУСов, мостов (люфты, течи сальников).
• Электрика: Протестируйте базовые системы (зажигание, свет, стартер, генератор). Сложную электронику проще заменить или упростить.

Бюджет и доступность запчастей: Заранее оцените стоимость восстановления выбранного "донора" и доступность на рынке ключевых агрегатов (двигатель, мосты, КПП), а также кузовных панелей при необходимости. Редкие или дорогие запчасти могут сделать проект неоправданным.

Критерий	Высокий приоритет	Низкий приоритет
Целостность рамы/кузова	Обязательно	Неприемлемы повреждения
Состояние двигателя	Желательно рабочее	Возможен капремонт/замена
Комплектность документов	Обязательно	Без документов не брать
Наличие дорогих редких запчастей	Избегать	Сильно удорожает проект

Документы: Убедитесь в юридической чистоте автомобиля и наличии ПТС. Переделки внедорожника потребуют последующей регистрации изменений в ГИБДД, что невозможно без правильно оформленного "донора". Отсутствие документов – категорическое основание для отказа, как бы привлекательно ни выглядел автомобиль технически.

Составление детальной сметы и плана работ

Тщательная калькуляция расходов и последовательности операций – основа успеха проекта. Начните с инвентаризации всех требуемых компонентов: от рамы и подвески до электрооборудования и крепежа. Учитывайте не только новые детали, но и стоимость восстановления б/у узлов (мостов, раздаток), а также обработки материалов (резка металла, покраска).

Разбейте процесс на технологические этапы с четкими сроками. Определите критичные точки, требующие специального оборудования (пресс для запрессовки сайлентблоков, сварочный аппарат). Рассчитайте трудозатраты для каждого этапа, особенно если планируете привлекать помощников или специалистов для сложных операций.

Ключевые разделы сметы:

• Конструкционные материалы: профильные трубы, листовой металл, крепеж
• Силовые агрегаты: двигатель, КПП, раздатка, карданы
• Ходовая часть: мосты, рессоры/амортизаторы, колеса
• Электрика: проводка, приборы, светотехника
• Рабочие операции: сварка, токарные работы, покраска
• Непредвиденные расходы (минимум 15% от общей суммы)

Этап работ	Сроки	Бюджет
Заготовка материалов	1-2 недели	35% сметы
Сборка рамы и мостов	3-4 недели	25% сметы
Монтаж трансмиссии	1 неделя	15% сметы
Электромонтаж и обшивка	2 недели	15% сметы
Тестирование и доработки	1 неделя	10% сметы

Используйте таблицы для визуализации распределения ресурсов. Фиксируйте в плане:

1. Последовательность сборки (рама → подвеска → силовая установка)
2. Зависимость этапов (без установленных мостов нельзя монтировать колеса)
3. Периоды закупок (крупные агрегаты – в первую очередь)

Важно: регулярно актуализируйте документ при отклонениях. Ведите журнал фактических расходов и сроков для сравнения с плановыми показателями.

Демонтаж ненужных элементов кузова донора

Начинайте с удаления всего, что не влияет на структурную целостность рамы и не требуется для внедорожника: салонные панели, декоративные накладки, системы климат-контроля и аудио, заводские сиденья, а также стекла (кроме лобового, если его планируется сохранить). Особое внимание уделите электронным блокам управления, связанным с демонтируемыми системами – их нужно аккуратно отключить и извлечь.

Далее снимите кузовные элементы, мешающие установке усиленных компонентов или увеличению хода подвески: бампера, крылья, пороги, части оперения. Если донор – седан или хэтчбек, потребуется удалить крышку багажника/двери задка. Для кабриолетизации или создания открытого кузова демонтируйте крышу вместе с потолочной обивкой и креплениями.

Ключевые этапы и инструменты

Обязательные работы:

• Разборка салона: ковровое покрытие, пластиковая обшивка стоек, торпедо (при необходимости)
• Удаление топливной системы (если планируется перенос бака или замена)
• Демонтаж заводской выхлопной системы (кроме участков, интегрируемых в новую конструкцию)

Инструментарий:

1. Болгарка с отрезными дисками по металлу
2. Газовый ключ и набор головок
3. Кузовные кусачки и съемники клипс
4. Сварочный аппарат (для точечного подрезания сварных элементов)

Элемент	Способ демонтажа	Примечание
Пластиковые бампера	Откручивание + снятие защелок	Сохранить крепления для лебедки
Металлические крылья	Болгарка/сверловка заклепок	Резать по заводным швам
Стеклянные элементы	Стеклорез + съемник присоски	Обязательна защита рук и глаз

Подготовка рабочего места и необходимых инструментов

Первый критический этап – организация безопасного и функционального рабочего пространства. Требуется просторная площадка с твердым покрытием (бетонный пол или утрамбованный грунт), защищенная от осадков навесом или в гараже. Минимальная площадь – 6х4 метра для маневров с крупными компонентами. Обязательно обеспечьте качественное освещение: комбинация верхних LED-прожекторов и переносных ламп точечного света.

Безопасность – абсолютный приоритет. Установите противопожарный щит с огнетушителем (порошковым 5л+), аптечкой и песком. Организуйте отдельные зоны для хранения горючих материалов (сварка) и электроинструмента. Продумайте вентиляцию: приточно-вытяжная система или промышленный вентилятор для удаления выхлопных газов при обкатке двигателя.

Обязательный набор инструментов

• Сварочное оборудование: Инверторный аппарат (от 200А), маска-хамелеон, электроды
• Силовой инструмент: УШМ ("болгарка") 125/230мм, дрель ударная, мощный шуруповерт
• Измерительный инструмент: Лазерный уровень, рулетка 5м, штангенциркуль, угольники
• Гидравлика: Домкраты (2т бутылочный + 5т подкатной), страховочные подставки

Для сложных операций потребуются специализированные приспособления: трубогиб для рамных конструкций, съемник шаровых опор, пресс для подшипников. Не экономьте на средствах защиты: используйте противоударные очки при резке металла, сварочные краги с огнестойкой пропиткой, респираторы класса FFP3 при работе с абразивами.

Тип расходников	Минимальный запас
Отрезные/зачистные круги	20 шт (125мм), 10 шт (230мм)
Сверла по металлу HSS	Набор 3-14мм + твердосплавные коронки
Сварочная проволока/электроды	5кг (для стали), 2кг (нержавейка)

Оптимизируйте хранение: разместите ключи на перфорированной панели, мелкие детали – в прозрачных боксах с маркировкой. Подготовьте контейнеры для сортировки металлолома: отдельно сталь, алюминий, медь. Заведите журнал учета: фиксируйте этапы работ, расход материалов и замеры – это исключит ошибки при сборке узлов.

Анализ состояния рамы и критических узлов шасси

Внимательно осмотрите всю раму на предмет коррозии, глубоких царапин, вмятин или трещин, особенно в зонах сварных швов и изгибов. Используйте металлическую щетку и шлифовальную машину для удаления старой краски и грязи в проблемных местах – скрытые очаги ржавчины часто обнаруживаются под защитными покрытиями. Обратите особое внимание на участки возле креплений двигателя, подвески и элементов кузова, где концентрируются механические нагрузки.

Проверьте геометрию рамы, сравнив диагональные замеры между контрольными точками (например, отверстиями под кронштейны) с обеих сторон. Расхождение более 3–5 мм указывает на перекос, требующий правки на стапеле. Простучите раму молотком: глухой звук или видимая деформация при ударе сигнализируют о внутренней коррозии. Обязательно обследуйте зоны усиления (лонжероны под силовым агрегатом, места крепления редукторов) – там металл испытывает максимальное напряжение.

Ключевые узлы шасси для диагностики

• Точки крепления подвески: проверьте целостность проушин, состояние сайлентблоков или шаровых опор, отсутствие трещин вокруг сварных соединений.
• Кронштейны рессор/амортизаторов: ищите усталостные трещины, деформацию ушек, износ втулок.
• Рулевые тяги и сошки: оцените люфт в шарнирах, отсутствие изгиба штоков, коррозию резьбовых соединений.
• Опоры двигателя и КПП: убедитесь в отсутствии разрывов резинометаллических элементов, трещин в кронштейнах.

Элемент	Метод проверки	Критичные дефекты
Лонжероны рамы	Визуальный осмотр + простукивание	Сквозная коррозия, трещины в зонах сварки
Поперечины	Замер геометрии, контроль изгиба	Деформация, отслоение металла
Крепежные отверстия	Калибровка диаметра шаблоном	Овальность свыше 1 мм, разрывы кромок

При обнаружении коррозии, затрагивающей более 30% толщины металла, или продольных трещин длиной свыше 20 мм, требуется обязательное усиление накладками. Используйте сталь аналогичной марки, проваривайте швы по всему контуру с предварительной разделкой кромок. После ремонта обработайте раму преобразователем ржавчины и нанесите защитное покрытие (эпоксидный грунт + мастика). Помните: экономия на восстановлении шасси недопустима – это основа безопасности внедорожника.

Проектирование и расчет укорочения/удлинения колесной базы

Изменение колесной базы требует тщательного анализа влияния на геометрию подвески, распределение веса и управляемость. Основные факторы включают: смещение центра тяжести, перераспределение нагрузок на оси, углы работы подвески и риск контакта шин с кузовом при сжатии/отбое. Обязательно просчитайте изменение плеча обкатки и угла кастора – их нарушения приведут к ухудшению стабильности на трассе.

Для точных расчетов подготовьте: заводские схемы подвески с контрольными точками крепления рычагов, параметры используемых компонентов (рычаги, амортизаторы, ШРУСы), массогабаритные характеристики кузова/рамы и целевые показатели клиренса. Используйте 3D-моделирование или масштабные чертежи для визуализации изменений. Особое внимание уделите сохранению соосности заднего моста при его смещении и синхронизации углов установки колес.

Ключевые этапы перерасчета

1. Определение новых точек крепления:
   • При удлинении – перенос креплений рычагов/реактивных тяг назад с усилением рамы
   • При укорочении – срезка несущих элементов с перевариванием кронштейнов
2. Коррекция кинематики:
   • Пересчет длины приводных валов (риск вибраций при ошибке)
   • Адаптация траектории движения колес в арках
   • Проверка рабочего хода амортизаторов

Параметр	Укорочение базы	Удлинение базы
Влияние на проходимость	↑ Улучшение углов съезда	↑ Улучшение углов въезда
Риски	↓ Стабильность на скорости	↓ Маневренность
Критические узлы	Топливный бак, глушитель	Карданный вал, тормозные магистрали

Обязательные проверки после модификации: тестовая обкатка с замером температур ШРУСов, контроль схождения/развала при полном ходе подвески, проверка отсутствия контакта выхлопной системы с рамой. Для полноприводных моделей критичен анализ карданных валов на предмет критических углов работы и вибраций.

Усиление несущей рамы сварными конструкциями

Основная цель усиления – компенсировать повышенные нагрузки при бездорожье: кручении, ударах и вибрациях. Стандартная рама серийных авто часто не рассчитана на экстремальную эксплуатацию, что приводит к деформациям или трещинам в слабых зонах: изгибах лонжеронов, местах крепления рычагов и кронштейнов.

Усиление выполняют стальным прокатом (уголок, швеллер, труба квадратного сечения толщиной 3-5 мм), который формирует дополнительные силовые элементы. Материал должен соответствовать марке стали рамы (обычно Ст3, 09Г2С) для обеспечения однородности сварного шва и предотвращения коррозионных пар.

Ключевые методы и технология

Типовые решения усиления:

• Накладки: пластины, закрывающие потенциальные точки разрыва на вертикальных стенках лонжеронов
• Косынки: треугольные вставки в местах стыков поперечин и лонжеронов для распределения напряжения
• Дублирующие лонжероны: профильные трубы, приваренные параллельно основным на участках максимального изгиба
• Дополнительные поперечины: усиление "лесенкой" между лонжеронами для противодействия кручению

Этапы работ:

1. Зачистка зон усиления до металлического блеска болгаркой
2. Точная подгонка элементов с зазором 1-2 мм для провара шва
3. Прихватка конструкции в 3-4 точках для контроля геометрии
4. Сварка сплошным швом (рекомендуется полуавтомат в среде CO₂)
5. Обработка швов: зачистка, антикоррозийное покрытие

Параметр	Рекомендации
Ток сварки	90-140А (зависит от толщины металла)
Режим охлаждения	Естественный (исключает закалку шва)
Контроль качества	Визуальный осмотр, простукивание молотком

Критические правила: Избегайте сварки в местах заводских штамповок – это изменяет кристаллическую решётку металла. Не создавайте "жёстких" точек, провоцирующих концентрацию напряжений – элементы должны иметь плавные сопряжения. Обязательно демонтируйте топливные магистрали и проводку в зоне работ.

Установка дополнительных поперечин и усилителей

Усиление рамы дополнительными поперечинами и вставками – критически важный этап при создании самодельного внедорожника. Стандартные легковые рамы или пространственные конструкции не рассчитаны на экстремальные нагрузки бездорожья. Установка усилителей предотвращает деформацию рамы при скручивании на пересеченной местности, увеличивает жесткость кузова (или несущей рамы) и создает точки крепления для внедорожного оборудования (лебедки, силовые бампера, защита).

Материалом для усиления обычно служит профильная труба прямоугольного или квадратного сечения (толщина стенки от 3 мм) либо стальной уголок (от 50x50 мм). Ключевые места для установки поперечин: перед основной перегородкой под двигателем, за задней осью (или в районе задних лонжеронов), между лонжеронами в зоне центральных стоек кузова. Вертикальные и диагональные усилители часто ставят в зонах крепления подвески, особенно если используется зависимая конструкция с высокими нагрузками.

Монтаж и технология

Монтаж осуществляется преимущественно сваркой:

• Тщательная подготовка: Очистка металла рамы и усилителя до чистого металла в местах контакта (болгарка со щеткой или зачистным кругом).
• Плотная подгонка: Усилитель должен максимально плотно прилегать к раме по всей длине контакта. Зазоры снижают прочность шва.
• Прихватка: Фиксация элемента в нескольких точках перед окончательным провариванием.
• Проварка: Надежный, сплошной шов по всему периметру контакта. Используется сварочный аппарат достаточной мощности (MMA/MIG/MAG). Шов должен быть ровным, без непроваров и подрезов.
• Болтовое крепление (дополнительно/альтернатива): Иногда применяется в комбинации со сваркой или как основной способ (если сварка невозможна). Требует сверления рамы и установки высокопрочных болтов (класс 8.8 или выше) с широкими шайбами. Важно: Болтовые соединения должны быть защищены от самоотвинчивания (контргайки, фиксаторы резьбы).

Ключевые зоны для установки усилителей:

Зона	Тип усилителя	Назначение	Минимальная толщина металла
Передняя часть (за бампером)	Поперечина, Крестовина	Крепление лебедки, усиление передних лонжеронов, защита радиатора	4 мм
Зона крепления передней подвески	Поперечины, Косынки, Вертикальные стойки	Поглощение ударных нагрузок, предотвращение "разъезжания" лонжеронов	3-4 мм
Центральная часть (под сиденьями)	Поперечины (одна или несколько)	Повышение общей жесткости рамы на скручивание	3 мм
Зона крепления задней подвески	Поперечины, Косынки, Усиливающие пластины	Усиление точек крепления рессор/амортизаторов, борьба с изгибом лонжеронов	3-4 мм
Задняя часть (перед бампером)	Поперечина	Крепление фаркопа, силового заднего бампера, усиление концов лонжеронов	3-4 мм

Обязательные этапы после установки:

1. Зачистка швов: Удаление шлака и брызг металла болгаркой.
2. Визуальный и инструментальный контроль сварных швов: Поиск трещин, непроваров. При сомнениях - проварить заново.
3. Антикоррозийная обработка: Грунтовка и покраска всех новых элементов и мест с нарушенным заводским покрытием рамы. Использовать стойкие составы.
4. Тестовые заезды: Начать с умеренного бездорожья, внимательно контролируя поведение рамы и отсутствие посторонних звуков (треск, скрип). Проверить целостность швов после нагрузок.

Модификация подвески под увеличенный ход колес

Основная цель модификации – обеспечить колесам возможность перемещаться по большей вертикальной амплитуде без потери контакта с поверхностью. Это критично для преодоления глубоких выбоин, канав или крупных камней, когда стандартная подвеска быстро достигает пределов сжатия или отбоя.

Увеличение хода требует комплексного пересмотра геометрии подвески и силовых элементов. Необходимо учитывать риски изменения развала/схождения, нагрузки на ШРУСы и рулевые тяги, а также смещение центра крена. Ошибки приведут к ускоренному износу шин, ухудшению управляемости или поломкам на бездорожье.

Ключевые этапы доработки

Расчет целевых параметров: Определите требуемое увеличение хода (например, +50 мм). Проанализируйте текущие характеристики:

Параметр	Значение	Влияние на ход
Длина амортизатора	Замер при полном сжатии/растяжении	Ограничивает максимум
Ход сайлентблоков	Угол поворота рычагов	Определяет свободу перемещения
Положение отбойников	Высота до контакта	Защита от перегрузки

Адаптация компонентов:

1. Удлинение рычагов или установка проставок для смещения точек крепления амортизаторов/пружин.
2. Замена штатных амортизаторов на усиленные с увеличенным штоком и поршнем большего диаметра.
3. Монтаж длинноходных пружин с переменным шагом витков для плавного изменения жесткости.
4. Установка эластичных ограничителей отбоя вместо жестких штатных.

Дополнительные меры:

• Перенос точек крепления стабилизатора поперечной устойчивости или его демонтаж для исключения ограничения хода.
• Протяжка гибких магистралей (тормозных трубок, ABS-датчиков) с запасом длины.
• Корректировка углов установки колес после всех изменений на стенде развала-схождения.

Тестирование и доработка: Обязательно проверьте кинематику подвески на ровной площадке с вывешиванием колес. Убедитесь в отсутствии:

• Контакта шин с арками при полном повороте руля.
• Перегибов тормозных шлангов или тросов.
• Резкого изменения развала при максимальном ходе.

Подбор и установка внедорожных амортизаторов и пружин

Ключевая задача – обеспечить максимальный ход подвески для преодоления препятствий без потери управляемости. Для самодельного внедорожника выбирайте усиленные компоненты, рассчитанные на увеличенную массу конструкции и экстремальные нагрузки. Ориентируйтесь на специализированные линейки от производителей внедорожного оборудования (Rancho, Fox, King, Tough Dog) или адаптируйте серийные узлы от тяжелых внедорожников типа УАЗ или Toyota Land Cruiser.

Определите требуемую длину "рабочей" и "сжатой" (collapsed length) амортизатора, учитывая планируемое расположение точек крепления и необходимый запас хода. Замерьте расстояние между крепежными проушинами на вашей конструкции при максимально вывешенном колесе и при полном сжатии подвески – это даст минимально допустимые параметры. Учитывайте, что резерв по длине (особенно на отбой) критичен для предотвращения пробоя.

Критерии выбора компонентов

Амортизаторы:

• Тип: Гидравлические двухтрубные дешевле, но склонны к перегреву. Газонаполненные однотрубные (high pressure gas) эффективнее на бездорожье и стабильнее при длительной работе.
• Регулировки: Опция ручной настройки жесткости отбоя/сжатия (например, через клапан) позволяет адаптировать поведение под загрузку и тип покрытия.
• Запас прочности: Обратите внимание на толщину штока (мин. 14-16 мм), материал корпуса (сталь с защитным покрытием), качество сайлент-блоков.

Пружины:

• Жесткость: Рассчитывается исходя из массы автомобиля (включая обвесы, лебедку, запаску) и желаемого дорожного просвета. Слишком мягкие пружины приведут к "пробоям", слишком жесткие – к потере сцепления и комфорта.
• Длина и количество витков: Обеспечивают требуемый ход подвески и предотвращают выпадение пружины при полном вывешивании колеса (используйте страховочные стропы).
• Прогрессивная характеристика: Пружины с переменным шагом навивки улучшают плавность хода на мелких неровностях при сохранении устойчивости на ухабах.

Особенности установки

Перед монтажом:

1. Проверьте соосность крепежных отверстий – перекосы сокращают ресурс амортизатора.
2. Убедитесь в отсутствии контакта элементов подвески с рамой, кузовом или другими деталями во всем диапазоне хода.
3. Для резьбовых соединений используйте контргайки и фиксаторы резьбы (Loctite).

После установки:

1. Обкатайте подвеску на умеренном бездорожье для притирки компонентов.
2. Проверьте температуру амортизаторов после интенсивной езды – сильный нагрев указывает на перегруз или неисправность.
3. Регулярно контролируйте состояние сайлент-блоков, целостность пыльников штоков и отсутствие течей масла/газа.

Расчет и изготовление самодельных рычагов подвески

Расчет рычагов начинается с определения геометрии подвески, включая длины элементов, углы установки и точки крепления. Критически важно вычислить нагрузки: вертикальные (вес автомобиля и ударные воздействия), боковые (в поворотах) и продольные (при разгоне/торможении). Для этого анализируют массу транспортного средства, ожидаемые перегрузки на бездорожье и коэффициент сцепления покрытий. Минимальный запас прочности принимается 2.5-3 для внедорожников.

Материалом обычно служит бесшовная труба из углеродистой стали (Ст20, Ст30) или легированных марок (30ХГСА) с толщиной стенки от 3.5 мм. Требуется точный расчет сечения на изгиб и кручение по формулам сопромата. Дополнительно моделируют рабочую деформацию в CAD-программах (Comsol, SolidWorks Simulation) или считают вручную через:
Уравнение напряжений: σ = M/W ≤ [σ]
Где: M – изгибающий момент, W – момент сопротивления сечения.

Технология изготовления

Основные этапы производства включают:

1. Раскрой трубы: Резка под углом с учетом будущих соосных отверстий.
2. Формирование проушин:
   • Приварка косынок к торцам трубы
   • Сверление отверстий под сайлент-блоки с допуском H7
   • Обработка посадочных мест под запрессовку
3. Усиление конструкции:
   • Приварка продольных ребер жесткости
   • Установка распорок внутри трубы для многорычажных систем
4. Термообработка: Отжиг сварных швов для снятия напряжений

Параметр	Передние рычаги	Задние рычаги
Тип сечения	Прямоугольная труба 60×40 мм	Круглая труба Ø50 мм
Допуск параллельности осей	±0.2 мм	±0.3 мм
Контроль качества	Магнитопорошковая дефектоскопия	Визуальный + нагрузочное тестирование

Важно! При испытаниях проверяют отсутствие остаточной деформации после 5-кратной статической нагрузки. Собранную подвеску обязательно регулируют – выставляют развал, кастер и схождение по шаблонам.

Монтаж колесных редукторов

Колесные редукторы устанавливаются для увеличения дорожного просвета и усиления крутящего момента на колесах. Они переносят точку крепления ступицы выше оси полуоси, что критично для серьезного бездорожья. Решение об их установке принимается на этапе проектирования подвески и выбора мостов.

Перед монтажом убедитесь в совместимости редукторов с вашими осями и ступицами. Подготовьте новые уплотнители, сальники и крепежные болты с контролем момента затяжки. Требуется полная разборка ступичного узла и демонтаж штатных полуосей.

Последовательность установки

1. Демонтаж колеса и ступицы: Снимите тормозной суппорт, диск/барабан, открутите гайку подшипника и снимите ступицу с полуосью.
2. Подготовка фланца: Очистите посадочную поверхность моста от грязи и старой смазки. Установите новое уплотнительное кольцо.
3. Фиксация редуктора: Наденьте корпус редуктора на шлицы полуоси, совместите монтажные отверстия с фланцем моста. Затяните болты крест-накрест с динамометрическим ключом согласно спецификации производителя.
4. Сборка ступицы: Установите ступицу на выходной вал редуктора, затяните гайку подшипника с предварительным натягом. Монтируйте тормозные компоненты.
5. Заправка маслом: Залейте в редуктор рекомендованное трансмиссионное масло через заливное отверстие до контрольного уровня.

Ключевые моменты:

• Контроль соосности – перекосы при затяжке вызывают вибрации и утечки масла
• Обязательная замена всех сальников и прокладок
• Проверка зазоров в подшипниках после первых 500 км пробега

Параметр	Значение
Момент затяжки фланцевых болтов	90-120 Н·м (уточнять по модели)
Допустимый люфт выходного вала	не более 0.5 мм
Тип масла	GL-5 80W-90 / 75W-140

Увеличение клиренса автомобиля на 40-50%

Для радикального подъема кузова на 40-50% требуется комплексная переработка подвески и силовых элементов. Начните с демонтажа штатных амортизаторов, пружин и сайлентблоков – они не рассчитаны на экстремальные нагрузки при таком клиренсе.

Установите лифт-комплекты нового типа: комбинацию проставок из авиационного алюминия (15-20мм) под стойки и резинокордные пневмобаллоны вместо пружин. Последние позволяют регулировать высоту дорога/бездорожье и компенсируют крены.

Ключевые доработки ходовой части

Обязательные элементы переделки:

• Удлинение приводных валов на расчетную величину (замер после предварительного подъема)
• Замена штатных тормозных шлангов на армированные версии +15-20см
• Перенос точек крепления стабилизаторов поперечной устойчивости

Дополнительные усиливающие меры:

1. Приварка косынок к лонжеронам в зонах крепления подвески
2. Монтаж распорок между рамой и подрамником двигателя
3. Установка защиты КПП в виде 3-мм стального листа с ребрами жесткости

Элемент	Риски при отсутствии доработки	Решение
Карданный вал	Вибрации из-за критического угла работы шарниров	Корректировка промежуточной опоры
Рулевые тяги	Закусывание руля на вывешенных колесах	Монтаж уширителей поворотных кулаков

После сборки проведите юстировку развала-схождения с контрольным замером углов работы ШРУСов. Тест-драйв начинайте на ровной площадке с проверкой отсутствия контакта покрышек с арками при полном вывороте руля.

Выбор и установка внедорожных шин и дисков

Правильный выбор шин определяет проходимость самодельного внедорожника. Ключевые параметры: размер (соответствие клиренсу и аркам), тип протектора (грязевой MT, универсальный AT или гибридный), индекс нагрузки и скорости. Учитывайте преобладающий тип покрытия: глубокую грязь эффективнее преодолевают MT с крупными грунтозацепами, для каменистых поверхностей важна усиленная боковина.

Диски должны соответствовать посадочным параметрам ступицы (PCD, диаметр центрального отверстия). Для тяжелых условий предпочтительны стальные – они дешевле, ремонтопригоднее и устойчивее к деформациям. Легкосплавные легче, но требуют аккуратной эксплуатации. Обязательно проверяйте вылет (ET): слишком маленький вызывает трение о подвеску, большой – увеличивает нагрузку на ступичный подшипник.

Параметры монтажа и балансировки

Установка колес: Используйте динамометрический ключ для затяжки гаек крестообразно с усилием, указанным в техдокументации авто. Самодельные конструкции требуют особого контроля – перекос или слабая затяжка провоцируют вибрации и отрыв колеса. Для бескамерных шин обязательна чистота посадочных полок диска и герметичность.

Особенности балансировки:

• Грязевые шины MT балансируйте с песком – свинцовые грузы часто отрываются на бездорожье
• При большом дисбалансе проверьте геометрию диска (восьмерку, эллипс)
• Используйте централизатор на шиномонтаже для точной установки на ступицу

Таблица: Давление для разных типов покрытий

Покрытие	Рекомендуемое давление (атм)	Эффект
Асфальт/скоростная трасса	2.0-2.5	Стабильность курса, износостойкость
Гравий, укатанная грунтовка	1.5-1.8	Улучшение сцепления
Глубокая грязь, песок	0.8-1.2	Максимальное пятно контакта
Скальник, каменистые участки	1.8-2.2	Защита боковин от порезов

После монтажа проверьте схождение колес – нарушение углов установки вызывает ускоренный износ внедорожной резины. Для езды с пониженным давлением (ниже 1 атм) обязательны обода с буртиками типа "beadlock" или монтажная паста, фиксирующая борта. Регулярно осматривайте боковины на порезы и отслоение протектора.

Переделка моторного отсека под нестандартные габариты

Основная сложность при установке нестандартного силового агрегата или дополнительного оборудования заключается в несоответствии заводских размеров отсека новым компонентам. Габариты тюнингового двигателя, раздаточной коробки, системы предпускового подогрева или крупных интеркулеров часто требуют серьезного вмешательства в конструкцию. Необходимо обеспечить не только физическое размещение узлов, но и сохранение безопасных зазоров, доступ для обслуживания, корректную работу систем охлаждения и вентиляции.

Работы начинаются с тщательного замера всех новых агрегатов и составления подробной схемы их расположения в подкапотном пространстве с учетом точек крепления, подводов коммуникаций (топливные магистрали, электропроводка, патрубки) и траектории хода подвижных элементов (например, рулевых тяг). Особое внимание уделяется совместимости посадочных мест КПП с тоннелем кузова, положению радиаторов относительно вентиляторов, а также развесовке для сохранения управляемости.

Ключевые этапы модификации

Переделка включает несколько обязательных стадий:

1. Демонтаж заводских элементов: удаление штатных кронштейнов, усилителей, воздуховодов, мешающих установке.
2. Усиление конструкции:
   • Вварка дополнительных стальных косынок или продольных лонжеронов для восприятия нагрузок.
   • Монтаж поперечных распорок между стойками амортизаторов ("распорное кольцо").
3. Формирование новых точек крепления:
   • Изготовление и приварка кастомных опор двигателя/КПП из толстого металла.
   • Использование сайлент-блоков или гидроопор для снижения вибраций.
4. Корректировка кузовных панелей:
   • Аккуратная подрезка брызговиков, чашек арок, части перегородки салона.
   • Вытяжка или сварка металла для создания технологических ниш (например, под турбокомпрессор).

Проблема	Решение	Материалы/Инструменты
Контакт агрегата с кузовом	Локализованный вырез + усиление краев	Болгарка, листовая сталь 2-3 мм, сварочный аппарат
Смещение центра тяжести	Перенос АКБ в багажник, смещение радиатора	Длинные провода, медные трубки, кронштейны
Перегрев узлов	Дополнительные воздухозаборники, экраны изоляции	Алюминиевые листы, жаростойкая изоляция

После сварки обязательна проверка геометрии кузова и обработка швов антикором. Тестовый запуск проводят с контролем вибраций и температур. Помните: прочность моторного отсека критична для безопасности!

Доработка силовой установки для повышения крутящего момента

Основной целью модификаций силовой установки внедорожника является увеличение крутящего момента на низких оборотах, что критически важно для преодоления бездорожья, буксировки и движения под нагрузкой. Доработки требуют комплексного подхода: от оптимизации подачи топлива до механических изменений в трансмиссии.

Необходимо учитывать взаимовлияние компонентов: например, установка турбокомпрессора потребует усиления системы охлаждения, а изменение передаточных чисел – перерасчета нагрузок на сцепление. Ресурс двигателя и надежность остаются приоритетами при любых изменениях.

Ключевые направления модификаций

Доработка впускной и выпускной систем:

• Установка турбонаддува с низовым давлением (0.3-0.7 бар) для прироста момента без радикальной переделки ДВС
• Замена штатного воздушного фильтра на нулевого сопротивления с холодным воздухозаборником
• Монтаж прямоточной выхлопной системы 4-2-1 (для атмосферных ДВС) или 4-1 (для турбо) диаметром 50-70 мм

Корректировка характеристик двигателя:

1. Чип-тюнинг ЭБУ с акцентом на:
   • Обогащение топливной смеси на низких оборотах
   • Коррекцию углов опережения зажигания
2. Замена распредвала на версию с укороченными фазами и увеличенным подъемом клапанов
3. Установка усиленных пружин ГРМ и кованых поршней при высоком форсировании

Оптимизация трансмиссии:

Компонент	Модификация	Эффект
Раздаточная коробка	Установка понижающего редуктора (1:2.5-1:4)	Рост момента до 300% на колесах
Главная передача	Увеличение передаточного числа (до 4.7:1)	Повышение тяги при старте
Сцепление	Монтаж керамического диска с усиленным нажимным диском	Передача возросшего момента без пробуксовки

Важные ограничения: Суммарный прирост крутящего момента не должен превышать 35-40% от стоковых значений для серийных двигателей без капитального усиления блока цилиндров и КШМ. Обязательна установка масляного радиатора и термостата с пониженной температурой открытия при любом форсировании.

Установка системы защиты картера двигателя и КПП

Защита картера двигателя и коробки передач критически важна для внедорожника, особенно при эксплуатации на сложном рельефе. Пробой поддона или картера КПП приведет к мгновенной потере масла и выходу агрегатов из строя, что чревато дорогостоящим ремонтом в полевых условиях.

Конструкция представляет собой металлический щит, повторяющий форму защищаемых узлов. Для самодельных решений используют сталь толщиной 3-5 мм или алюминий 4-6 мм. Крепление осуществляется через отверстия в раме/лонжеронах с обязательным сохранением технологических зазоров 5-10 см от защищаемых поверхностей.

Порядок монтажа

1. Подготовка:
   • Обеспечить доступ снизу (эстакада, подъемник)
   • Очистить места креплений от грязи и коррозии
   • Проверить комплектность крепежа (болты М8-М10 класса 8.8, шайбы, гроверы)
2. Примерка:
   • Приложить защиту к месту установки без крепежа
   • Проверить зазоры до картера, КПП, выхлопной системы
   • Убедиться в отсутствии контакта с подвижными элементами
3. Крепление:
   • Установить защиту через резиновые демпферы (толщиной 5-8 мм)
   • Затягивать болты крест-накрест с моментом 45-60 Н∙м
   • Проверить отсутствие перекосов линейкой или штангенциркулем
4. Контроль:
   • Вручную проверить люфт защиты (допуск до 2-3 мм)
   • Запустить двигатель, проверить на вибрации
   • Совершить тестовый заезд по неровностям на малой скорости

Критерий	Рекомендации	Ошибки
Зазоры	5-10 см до агрегатов	Контакт с поддоном
Крепеж	Болты с бонусными шайбами	Использование саморезов
Демпфирование	Резиновые прокладки	Жесткое крепление
Обслуживание	Отверстия для слива масла	Сплошной лист без люков

При самостоятельном изготовлении щита используйте шаблон из картона, учитывайте расположение элементов подвески и рулевых тяг. Для стали обязательна грунтовка и покраска, алюминий обрабатывайте антикором. Ежегодно проверяйте состояние креплений и отсутствие трещин в металле.

Усиление мостов и изготовление защитных кожухов

Мосты являются критически важными элементами внедорожника, подвергающимися колоссальным нагрузкам на бездорожье. Их усиление – обязательный этап для самодельных конструкций, особенно при использовании донорных агрегатов от легковых автомобилей или увеличении диаметра колес. Основная цель – предотвращение деформации балки, изгиба полуосей и разрушения дифференциала.

Защитные кожухи (рок-слайдеры, диффузоры) спасают уязвимые узлы трансмиссии и днище от ударов о камни, пни и грунт. Их отсутствие может привести к пробою картера редуктора, повреждению топливных баков или разрыву тормозных магистралей. Конструкция должна сочетать прочность с возможностью демонтажа для обслуживания.

Методы усиления мостов

Основные способы усиления:

• Сварка армирующих пластин: Накладки из листовой стали толщиной 4-6 мм привариваются вдоль балки моста и на крышку редуктора. Форма пластин повторяет контур моста.
• Установка косынок: Треугольные или трапециевидные стальные элементы (косынки) монтируются в местах крепления реактивных тяг, рычагов подвески или рессор для распределения нагрузок.
• Замена полуосей: Использование кованых или усиленных серийных полуосей (например, от грузовиков УАЗ вместо ВАЗовских).
• Укорочение/удлинение: При изменении колеи балка разрезается, внутрь вваривается усиленная вставка нужной длины, швы провариваются по всему периметру.

Важно: При сварке мост должен быть разобран (дифференциал, сальники, подшипники извлечены) для предотвращения деформаций и повреждения термочувствительных элементов. После работ обязательна проверка геометрии.

Изготовление защитных кожухов

Порядок работ и материалы:

1. Разработка чертежа: Снятие замеров с днища автомобиля, определение зон защиты (редукторы, КПП, раздатка, бензобак, элементы рулевого управления).
2. Выбор материала: Листовая сталь толщиной 3-5 мм (для тяжелых условий – 6 мм), стальные трубы круглого (Ø32-50 мм) или квадратного сечения (25х25 мм – 40х40 мм) для каркаса.
3. Изготовление каркаса: Изгиб труб по контуру защищаемого узла с помощью трубогиба. Сварка несущей рамы.
4. Кройка и формовка листов: Раскрой стального листа по шаблону, придание нужной формы (гибка на листогибе, выколотка).
5. Сборка: Приварка листов к каркасу. Установка монтажных проушин или кронштейнов (из уголка или толстой полосы) для крепления к лонжеронам или раме.
6. Монтаж: Фиксация кожуха на болты класса прочности не ниже 8.8 с пружинными шайбами. Зазор между кожухом и защищаемым узлом – минимум 20 мм.

Ключевые особенности защитных кожухов:

Тип защиты	Конструкция	Материал
Рок-слайдеры (пороги)	Труба вдоль лонжеронов + поперечины к раме	Труба Ø40-50 мм, стенка 3-4 мм
Защита редуктора	Стальной "ковш" или плоский щит с отбортовкой	Лист 4-6 мм
Защита КПП/Раздатки	Плоский или коробчатый щит с вентиляционными отверстиями	Лист 3-5 мм
Защита топливного бака	Короб из листа с ребрами жесткости	Лист 3-4 мм

Готовые элементы обрабатываются антикоррозийным составом и окрашиваются. Кожухи не должны цепляться за препятствия – передние кромки делаются скошенными или закругленными.

Монтаж лебедки и усиленных бамперов

Установка лебедки начинается с выбора места крепления на раме или силовом бампере. Требуется обеспечить строго горизонтальное положение механизма и свободный доступ к барабану. Электрические модели подключаются напрямую к аккумулятору через реле, используя медные провода сечением от 25 мм², гидравлические – интегрируются в систему ГУР. Обязательно проверяется угол набегания троса/ремня на ролики – не более 10-15° от оси барабана.

Силовые бамперы изготавливаются из толстостенной трубы (от 3 мм) или листовой стали (от 4 мм). Конструкция должна охватывать лонжероны рамы минимум в трех точках крепления с каждой стороны. Для лебедочной платформы применяются косынки и диагональные распорки, снижающие точечные нагрузки. Перед покраской металл обрабатывается преобразователем ржавчины и грунтуется эпоксидными составами.

Ключевые этапы и требования

• Тестирование лебедки: Пробная нагрузка 1.5× от номинала на твердом грунте с фиксацией троса стропами
• Защита элементов:
  • Стальной кожух для синтетического троса
  • Грязезащитные чехлы на ролики
  • Диэлектрическая смазка контактов
• Параметры крепежа:

  Элемент	Диаметр болта	Кол-во на точку
  Бампер к раме	12-14 мм	≥3
  Лебедка к платформе	10-12 мм	4

Важно: При монтаже гидравлики предусмотрите предохранительный клапан (250-300 бар) и независимый масляный радиатор. Для электролебедок обязателен разъединитель массы в салоне. Зазоры между кузовом и бампером – не менее 40 мм для компенсации деформации рамы.

Создание самодельных расширителей арок колес

Расширители арок критически важны при установке колес увеличенного диаметра или подвески с большим ходом, предотвращая контакт покрышек с кузовом при движении по бездорожью. Они обеспечивают необходимый зазор для полноценной работы подвески и защищают лакокрасочное покрытие от сколов камнями и грязи.

Самодельные решения позволяют адаптировать геометрию под конкретные колеса и стиль внедорожника, используя доступные материалы. Основной принцип – создание жестких накладных элементов, повторяющих контур стандартных арок с выносом наружу на 5-15 см в зависимости от задач.

Технология изготовления

Работы выполняются в последовательности:

1. Снятие замеров – определение необходимого выноса расширителя и углов сопряжения с кузовом с учетом хода подвески.
2. Изготовление шаблона – выкройка из картона или пенопласта, примеряемая непосредственно на колесо.
3. Раскрой материала – перенос контура на лист металла/пластика с помощью электролобзика или ножниц по металлу.
4. Формовка – придание объемной формы на трубном тормозе или деревянной болванке.

Материал	Толщина	Преимущества	Недостатки
Оцинкованная сталь	0.8-1.2 мм	Ремонтопригодность, прочность	Требует антикора, тяжелее
Алюминиевый сплав	1.5-2 мм	Коррозионная стойкость, малый вес	Сложность формовки, высокая цена
Полипропилен (ПП)	4-6 мм	Гибкость, устойчивость к ударам	Ограниченная термостойкость

Крепеж осуществляется через технологические отверстия в штатных местах крепления подкрылков с добавлением эпоксидного герметика для влагоизоляции. Для стальных элементов обязательна грунтовка и окраска в цвет кузова, пластиковые детали обрабатываются антигравийным покрытием.

Финишный этап – установка резиновых уплотнителей по контуру для защиты краев кузова и проверка отсутствия вибраций на тестовом заезде. Критически важно обеспечить зазор не менее 3 см между покрышкой и расширителем при полном сжатии подвески.

Проектирование ферменных структур кузова-рамы

Разработку начинают с определения габаритов и компоновки внедорожника: длины колёсной базы, ширины колеи, высоты центра тяжести и расположения ключевых узлов. Для ферменных конструкций критично рассчитать распределение нагрузок на раму при преодолении препятствий, включая кручение, изгиб и сжатие. Используются упрощённые инженерные формулы или специализированное ПО (например, Fusion 360, КОМПАС-3D) для симуляции напряжений в узлах.

Выбор типа пространственной фермы зависит от требуемой жёсткости и веса: треугольные профили обеспечивают максимальную прочность на кручение, а прямоугольные – устойчивость к продольным нагрузкам. Учитывается доступность материалов: чаще применяют стальные трубы круглого (лёгкий изгиб) или квадратного сечения (простота стыковки) с толщиной стенки от 2.5 мм. Для расчёта сечения труб используют таблицы допустимых нагрузок на сжатие/растяжение.

Ключевые этапы сборки

1. Создание 3D-макета: моделирование узловых соединений с указанием углов реза труб.
2. Подготовка заготовок: резка труб по шаблонам с соблюдением геометрии стыков (±1° отклонение).
3. Предварительная сборка: фиксация элементов кондуктором или сваркой прихватками.
4. Контроль геометрии: проверка диагоналей рамы лазерным уровнем (допуск ≤2 мм на метр).
5. Финальная сварка: многоточечное швом с чередованием сторон для минимизации деформаций.

Типовые ошибки:

• Экономия на металле: использование труб с недостаточной толщиной стенки.
• Неверная центровка: перекосы силовых элементов, ведущие к концентрации напряжений.
• Некорректные углы: острые стыки (<90°) в зонах высоких нагрузок.

Узел рамы	Рекомендуемый профиль	Толщина стенки (мм)
Лонжероны	Квадрат 80×80 мм	3.0
Поперечины	Круг Ø50 мм	2.5
Кронштейны подвески	Прямоугольник 60×40 мм	4.0

После сварки раму подвергают пескоструйной обработке, затем наносят антикоррозийное покрытие (эпоксидный грунт + полиуретановая эмаль). Обязательны испытания на жёсткость: замер деформации под нагрузкой 1.5 тонн и при имитации диагонального вывешивания.

Изготовление кузовных панелей из композитных материалов

Композитные материалы на основе стекловолокна или углеткани с эпоксидной/полиэфирной смолой позволяют создавать легкие, прочные и коррозионностойкие детали сложной формы. Технология требует точного соблюдения пропорций компонентов и поэтапной полимеризации. Для внедорожника критично обеспечить жесткость конструкции и устойчивость к вибрациям.

Первым шагом изготавливается матрица (негативная форма) из МДФ, глины или пенопласта, повторяющая контуры будущей панели. Ее поверхность шлифуют, покрывают разделительным составом и гелькоутом для гладкости. Затем послойно наносят ткань, пропитанную смолой, удаляя пузыри воздуха валиком. Каждый слой сушат согласно инструкции к связующему.

Ключевые этапы работ

При формовании крупных элементов (капот, крылья) используйте армирующие вставки:

• Сотовый заполнитель PET между слоями ткани – повышает жесткость при минимальном весе
• Локальные металлические закладные для крепления петель и фаркопов
• Ребристые алюминиевые профили по краям дверей

Типичные ошибки новичков:

1. Нарушение пропорций смолы и отвердителя – приводит к "недосушке" или перегреву
2. Экономия на разделительной смазке – вызывает прилипание детали к матрице
3. Игнорирование температурного режима – вызывает коробление при ускоренной сушке феном

Материал	Плотность (г/см³)	Ударная вязкость	Сложность обработки
Стекломат 450	1.5	Средняя	Низкая
Углеткань 2x2	1.6	Высокая	Экспертная
Кевларовая ткань	1.4	Максимальная	Высокая

Финишная обработка включает шлифовку наждаком P320-P500, грунтовку эпоксидным составом и окраску полиуретановыми эмалями. Для ремонта трещин используйте заплатки с обратной стороны панели и тиксотропную смолу. Помните: композиты не терпят точечных нагрузок – устанавливайте широкие шайбы под болты крепления.

Монтаж внешнего каркаса безопасности (противопереворотного)

Основой каркаса служат холоднокатаные бесшовные трубы диаметром 40-50 мм с толщиной стенки от 2.5 мм (марки Ст20 или выше). Конструкция должна формировать замкнутый контур вокруг салона, интегрируясь с силовыми элементами рамы через усиленные точки крепления. Минимальный набор дуг включает: передний основной обруч над лобовым стеклом, центральные стойки по боковинам, заднюю дугу и диагональные распорки.

Критические требования: зазор между каркасом и головой водителя – не менее 100 мм, углы изгиба труб без заломов, обязательное усиление зон крепления стальными косынками толщиной 4-5 мм. Все соединения выполняются исключительно сваркой сплошным швом с полным проваром. Предварительная сборка осуществляется на прихватках с контролем геометрии.

Технология сборки

1. Шаблонирование: Изготовление картонных лекал по контуру салона с учетом монтажных допусков
2. Резка и гибка труб:
   • Использование трубогиба с оправкой
   • Наполнение труб песком при сложных изгибах
   • Контроль углов транспортиром
3. Фиксация элементов:

   Узел	Метод крепления	Усиление
   Стойки к порогам	Сквозные болты М12 + сварка	Стальные пластины 100×100×4 мм
   Пересечения труб	Врубка "в замок"	Косынки по плоскостям

4. Сварка:
   • Последовательность: от центра к краям
   • Режим: постоянный ток 130-150А
   • Зачистка швов после остывания

Контроль качества: Проверка симметрии (отклонение ≤3 мм), нагрузочное тестирование весом 1.5 массы автомобиля, обработка антикоррозийным составом. Обязательна прокладка демпфирующих материалов в зонах контакта с кузовом для подавления вибраций.

Перенос электронных блоков в защищенные зоны

Электронные блоки управления (ЭБУ), датчики и реле штатных систем критически уязвимы к воде, грязи и вибрациям при эксплуатации самодельного внедорожника. Их стандартное расположение в нижней части моторного отсека или под днищем неизбежно приведёт к короткому замыканию или коррозии контактов при преодолении глубоких луж или грязевых участков. Перенос в сухие, изолированные зоны – обязательный этап доработки.

Цель – сохранить работоспособность двигателя, тормозов (ABS), освещения и других систем в экстремальных условиях. Для этого выбирают места внутри салона (за панелью приборов, под сиденьями), в верхней части моторного щита или герметичных боксах на раме. Необходимо учитывать длину штатных жгутов, доступность для обслуживания и совместимость температурных режимов работы компонентов.

Ключевые принципы и действия

Порядок переноса:

1. Идентификация блоков: Определите все ЭБУ (двигатель, АКПП, ABS, SRS), реле, предохранители и датчики, требующие защиты.
2. Выбор локации:
   • Салон: Наиболее защищённый вариант (под торпедой, за бардачком). Требует удлинения проводки.
   • Высокая точка подкапотного пространства: На кронштейнах у лобового стекла. Защищает от воды, но не от грязи/температур.
   • Гермобоксы на раме/кузове: Для крупных блоков или датчиков вне салона. Обязательны сальники ввода проводов.
3. Подготовка компонентов:
   • Используйте термоусадку и герметик для разъёмов.
   • Закрепите блоки на демпфирующих подушках для снижения вибрации.
4. Работа с проводкой:
   • Удлиняйте провода сечением не меньше штатного, спайкой с изоляцией термотрубкой.
   • Группируйте жгуты в гофротрубки, фиксируйте хомутами.
   • Избегайте натяжения и перегибов.
5. Тестирование: Проверьте работу всех систем до и после глубокого форсирования водных преград.

Типовые блоки и места переноса:

Компонент	Риски при штатном размещении	Рекомендуемая новая зона
ЭБУ двигателя	Затопление, термический шок	Салон (за панелью приборов)
Блок ABS/ESP	Загрязнение контактов, гидроудар	Под сиденьем водителя в герметичном лотке
Реле стартера, топливного насоса	Коррозия, замыкание	Верхняя часть моторного щита (в закрытом боксе)
Датчики уровня масла, дифференциалов	Механические повреждения, обрыв проводов	Крепление на раме в защитных кожухах

Важно: При переносе ЭБУ двигателя обеспечьте вентиляцию нового места установки. Используйте только влагостойкие разъёмы (например, типа Deutsch) для всех соединений вне салона. Регулярно проверяйте герметичность корпусов и уплотнителей после экстремальных поездок.

Установка дополнительных фар и светового оборудования

Выбор типа фар определяет функциональность освещения: дальний свет, противотуманные или рабочие прожекторы. Рассчитывайте потребляемую мощность и сверяйтесь с возможностями генератора и ёмкостью аккумулятора. Обязательно используйте реле и предохранители в цепи подключения для защиты электропроводки.

Жёсткое крепление фар на бампере или силовых дугах требует виброизоляции для защиты ламп. Герметизируйте все соединения от влаги и грязии, особенно на разъёмах. Проводку прокладывайте в гофре, фиксируя хомутами вдали от подвижных частей и нагревающихся элементов.

Этапы монтажа и настройки

1. Размещение фар:
   • Верхняя крыша: дальнобойные прожекторы для бездорожья
   • Нижний бампер: широкие противотуманные лучи
   • Боковые стойки: боковая подсветка (угол 45-60°)
2. Электрические подключения:

   Компонент	Назначение
   Реле 30-40А	Управление высоким током
   Предохранитель	Защита цепи (на 20% > номинала фар)
   Кнопка в салоне	Включение через отдельный контакт зажигания

3. Регулировка пучка света:
   • Противотуманки: параллельно земле на высоте 25-35 см
   • Дальний свет: центр пучка чуть ниже горизонта
   • Проверка рассеивания в тёмное время

Важно: Соблюдайте ПДД по цветовой температуре (белый/жёлтый) и количеству одновременно включаемых фар. Для внедорожных соревнований обязательна аварийная световая сигнализация с кнопкой мгновенного отключения на руле.

Прокладка усиленной электропроводки с защитой от влаги

При создании самодельного внедорожника критически важно обеспечить бесперебойную работу электросистемы в экстремальных условиях. Усиленная проводка с гидроизоляцией предотвращает короткие замыкания при преодолении водных преград и гарантирует стабильную подачу питания к лебедкам, фарам и навигационному оборудованию.

Основной упор делается на защите соединений и выборе специализированных материалов. Открытая прокладка кабелей вдоль рамы требует особого подхода к изоляции и фиксации, исключающего перетирание или обрыв проводов на бездорожье.

Ключевые этапы монтажа

Материалы и подготовка:

• Медный многожильный провод в двойной изоляции (сечение на 30% больше расчетного)
• Термоусадочные трубки с клеевым слоем (диаметр усадки 2:1/3:1)
• Влагозащищенные клеммы и разъемы IP67/IP68
• Пластиковые гофро-короба и крепежные хомуты с антикоррозийным покрытием

Технология гидроизоляции соединений:

1. Зачистка проводов на длину, соответствующую гильзе
2. Опрессовка гильз с последующей обработкой токопроводящей смазкой
3. Прогревание термотрубки строительным феном до полной герметизации шва
4. Дополнительная обмотка влагостойкой самовулканизирующейся лентой

Уязвимые зоны	Метод защиты
Проходки через кузов	Резиновые втулки с силиконовым герметиком
Разъемы фар, лебедки	Поворотные пластиковые кожухи с уплотнителем
Крепление к раме	Двойные нейлоновые хомуты через каждые 15 см

Обязательная проверка системы методом погружения ключевых узлов в воду на 20-30 минут при включенном напряжении. Все трассы прокладываются ниже уровня аккумулятора с уклоном для естественного стекания влаги. Финишная обработка антикоррозийным спреем повышает долговечность проводки.

Создание влагозащищенной разводки сигнальных цепей

Влагозащита сигнальных линий критична для внедорожника, так как грязь, броды и атмосферные осадки неизбежно приводят к коррозии контактов и коротким замыканиям. Основная задача – исключить попадание воды в точки соединения проводов и защитить кабели от механических повреждений при эксплуатации в экстремальных условиях.

Начинайте с выбора влагозащищенных компонентов: герметичных разъемов IP67/IP68, термоусадочных трубок с клеевым слоем, качественной изоленты на тканевой основе и гофрорукавов из нейлона. Обязательно обработайте все оголенные участки контактов токопроводящей смазкой для предотвращения окисления.

Порядок монтажа и защиты соединений

При сборке придерживайтесь следующих правил:

1. Размещайте точки соединения в верхней части кузова/рамы, под обшивкой салона или в герметичных боксах
2. Обжимайте клеммы специализированным инструментом, никогда не используйте скрутки
3. Надевайте термоусадку с запасом 20 мм с обеих сторон стыка перед пайкой/обжимом

Технология герметизации:

• Прогревайте термоусадку строительным феном равномерно до полной усадки и вытекания герметика
• Дублируйте изоляцию: поверх термоусадки наматывайте 2 слоя влагозащитной ленты с 50% перехлестом
• Укладывайте жгуты в гофрорукав, фиксируя хомутами через каждые 25 см без перетяжки

Материал	Назначение	Критерии выбора
Разъемы Deutsch DT	Коммутация цепей	Силиконовые уплотнители, никелированные контакты
Трубка термоусадочная	Герметизация стыков	Клеевой внутренний слой, коэффициент усадки 3:1
Провод	Сигнальные линии	Многожильный, в силиконовой изоляции (маркировка SGT)

Обязательно проверяйте целостность изоляции после укладки жгутов – острые кромки кузова или вибрирующие элементы могут перетереть защитные оболочки. Используйте пластиковые заглушки при проходе проводов через металлические перегородки. Для дополнительной защиты в зонах повышенного риска (колесные арки, днище) применяйте двойную гофру или металлорукав.

Монтаж внутренней панели управления внедорожными режимами

После установки кнопок, тумблеров и контроллеров на подготовленную панель приступайте к фиксации конструкции в салоне. Выберите место в зоне легкой досягаемости водителя – чаще всего центральную консоль или туннель между передними сиденьями. Убедитесь, что панель не перекрывает доступ к критическим элементам (ручному тормозу, КПП) и не создает помех коленям.

Используйте кронштейны или металлические уголки для крепления панели к каркасу кузова через предварительно просверленные отверстия. Обязательно оставьте технологический зазор (минимум 2 см) для прокладки жгутов проводов. Проверьте отсутствие вибраций конструкции при имитации движения по бездорожью – при необходимости установите демпфирующие прокладки из резины.

Подключение электронных компонентов

Соблюдайте схему коммутации согласно разработанной принципиальной электрической схеме:

• Подсоедините провода управления к реле блокировок дифференциалов через предохранители
• Коммутируйте датчики внедорожных режимов (понижающей передачи, доп. освещения) отдельными экранированными кабелями
• Подключите сигнальные светодиоды к соответствующим контактам на контроллере

Компонент	Тип разъема	Сечение провода (мм²)
Кнопка блокировки диффа	SPDT	1.5
Тумблер лебедки	IP67	2.5
Регулятор доп. фар	Rheostat	0.75

После монтажа выполните тестирование: последовательно активируйте каждый режим при заглушенном двигателе, проверяя срабатывание реле и показания мультиметра. Убедитесь в отсутствии коротких замыканий и перегрева контактов при 5-минутной нагрузке.

Изготовление и установка внедорожных сидений

Конструкция сидений для самодельного внедорожника обязана сочетать комфорт при длительных переездах и устойчивость к экстремальным нагрузкам. Основой служит прочный каркас из стального профиля (квадратная труба 25х25 мм или 30х30 мм), сваренный с учетом антропометрии водителя и пассажиров для правильной посадки. Критически важно рассчитать точки крепления к раме кузова, предусмотрев усиление в зонах повышенного напряжения – особенно для кронштейнов ремней безопасности.

Обшивку формируют из двух слоев: жесткое основание из влагостойкой фанеры толщиной 10-12 мм и демпфирующая прослойка из высокоэластичного поролона (плотность не ниже 35 кг/м³). Для обтяжки выбирайте износостойкие материалы – баллистический нейлон, кордуру или автомобильную кожзаменитель с усиленной структурой волокна. Обязательно оставьте технологичные отвороты для съема чехлов при чистке после грязи.

Ключевые этапы монтажа

1. Разметка посадочных мест: Определите оптимальное расстояние до педалей, руля и пространство для перемещения подвески сиденья (если предусмотрено).
2. Изготовление опорной платформы: Сварите П-образную раму с поперечными распорками, придав ей геометрию, повторяющую контур днища сиденья.
3. Усиление точек крепления: Приварите стальные пластины толщиной 4-5 мм в местах фиксации к кузову и установки ремней безопасности.
4. Антикоррозийная обработка: Зачистите каркас, прогрунтуйте и покрасьте молотковой эмалью для защиты от влаги и ударов камней.

При установке используйте только высокопрочные болты класса 8.8 или 10.9 с пружинными шайбами. Проверьте отсутствие люфтов и резонансных вибраций при работе двигателя. Систему крепления ремней безопасности интегрируйте непосредственно в силовой каркас сиденья либо в специальные усиленные стойки кузова – запрещено фиксировать их к тонкостенным элементам обшивки!

Параметр	Рекомендации	Опасные ошибки
Угол наклона спинки	95°-110° для снижения утомляемости	Вертикальное положение (>85°) вызывает травмы спины на ухабах
Высота подушки	Минимум 50 мм от пола для виброизоляции	Прямой контакт с кузовом передает удары на позвоночник
Боковая поддержка	Усиленные валики высотой 8-10 см по краям сиденья	Плоское сиденье не фиксирует тело при кренах

Протестируйте готовые сиденья в экстремальных условиях: резкие торможения, крены на склонах, проезд по «стиральной доске». Треск, скрипы или деформация каркаса сигнализируют о необходимости доработки. Помните: от надежности сидений зависит не только комфорт, но и безопасность при опрокидывании техники!

Обшивка салона защитными и звукоизолирующими материалами

Качественная обшивка салона критически важна для самодельного внедорожника, так как напрямую влияет на комфорт, долговечность и акустику в условиях бездорожья. Защитные материалы предотвращают коррозию металлических поверхностей от влаги и грязи, а звукоизоляция гасит шумы двигателя, трансмиссии и внешней среды.

Работу начинают только после полной очистки и обезжиривания всех поверхностей салона, включая труднодоступные зоны. Обязательно устраняются очаги ржавчины, неровности зачищаются, а металл обрабатывается антикором. Для сложного рельефа кузова делаются картонные выкройки перед раскроем изоляции.

Рекомендуемые материалы и технология монтажа

Для комплексной защиты и шумоизоляции применяют многослойные решения. Базовый слой – вибродемпфирующие материалы (ВДМ) типа "Шумофф" или StP Aero. Их клеят на пол, двери, колесные арки и потолок для подавления резонанса металла. Второй слой – тепло-звукоизоляторы (ППУ, войлок, битумно-пробковые маты), заполняющие полости. Финишный слой – износостойкие покрытия (автомобильный ковролин, термоскрепленный синтепон) с влагоотталкивающей пропиткой.

1. Демонтаж сидений, обивки и электрооборудования для доступа к металлу.
2. Раскрой материалов по шаблонам с запасом 10-15 мм на стыки.
3. Нанесение клея-расплава или контактного автоклея равномерным слоем.
4. Прикатка ВДМ валиком от центра к краям для удаления воздушных пузырей.
5. Монтаж верхних слоёв встык с проклейкой швов алюминиевым скотчем.
6. Установка технологических лючков над ремонтными узлами.

Материал	Толщина	Назначение	Ключевые свойства
Бимаст Бомб	4.2 мм	Виброизоляция днища	Алюминиевое армирование, термостойкость
Сплэн 3004	8 мм	Шумопоглощение дверей	Влагостойкость, негорючесть
Маделин	1.5 мм	Финишное покрытие	Антискользящее, моющееся

Особое внимание уделяют порогам, моторному щиту и арочным нишам – эти зоны дублируются усиленными слоями изоляции. Для дверей используют комбинацию ВДМ + закрытый пенополиуретан, предотвращающий залипание динамиков. Все материалы должны соответствовать нормам пожарной безопасности и не выделять токсины при нагреве.

Тестовая сборка и проверка всех соединений на прочность

Перед финальной сборкой и окраской жизненно важно провести тестовую сборку всей конструкции внедорожника. Ее цель – не просто собрать детали вместе, а подвергнуть все соединения и узлы максимальным нагрузкам, выявить слабые места, ошибки проектирования или сборки в безопасных условиях. Этот этап экономит массу времени и ресурсов в будущем, предотвращая поломки в критических ситуациях на бездорожье.

Начните с тщательной визуальной проверки всех сварных швов, болтовых и заклепочных соединений. Используйте динамометрический ключ для контроля момента затяжки ответственных болтов (ступицы, шаровые опоры, рычаги подвески, крепления двигателя и КПП, элементы рамы). Проверьте соосность валов (карданных, полуосей), отсутствие перекосов мостов, правильность работы рулевых тяг и ШРУСов на полный ход.

Методы проверки на прочность

После базовой проверки переходите к нагружению конструкции:

1. Статические нагрузки: Используйте домкраты, стяжки или лебедки, чтобы создать усилие, имитирующее:
   • Значительный перекос кузова/рамы (например, вывешивание диагонально противоположных колес).
   • Кручение рамы (зафиксируйте одну ось и приложите вращающее усилие к другой).
   • Продольное и поперечное сжатие/растяжение (имитация застревания, буксировки).

   Наблюдайте за поведением рамы, лонжеронов, точек крепления подвески и кузова. Никаких остаточных деформаций, трещин или скрипов быть не должно!

2. Динамические нагрузки (контролируемые):
   • Покатайте собранный остов (без кузова, если он съемный) по неровной площадке с кочками, ямами, перепадами высоты на небольшой скорости.
   • Выполните несколько резких стартов и торможений.
   • Попробуйте медленное, осторожное преодоление невысоких препятствий (бордюр, бревно).

   Слушайте и ищите источник любых посторонних звуков (стуки, скрипы, скрежет). Проверяйте после каждого воздействия состояние критических соединений.

Особое внимание уделите критическим узлам:

Узел	Что проверять	Инструмент/Метод
Рулевое управление	Люфты, плавность хода, отсутствие заеданий, надежность крепления рейки/рулевого механизма и колонки	Визуально, покачивание руля, контроль затяжки, тест-драйв
Тормоза	Герметичность магистралей, работа суппортов/цилиндров, отсутствие подтеканий, ход педали	Прокачка, тест на герметичность под давлением, контрольные поездки
Крепление силового агрегата (ДВС/КПП/Раздатка)	Прочность опор, отсутствие вибраций, контакт с кузовом/рамой при нагрузке	Визуальный осмотр под нагрузкой, контрольный момент затяжки, тест-драйв
Шарниры подвески (шаровые, сайлентблоки)	Люфты, целостность пыльников, корректная работа без заеданий	Монтировка для создания рычага, визуальный контроль при вывешивании колеса
Электрические соединения	Надежность контакта, изоляция, фиксация жгутов от вибрации и трения	Прозвонка цепей, тестирование всех потребителей, визуальный осмотр трасс

Все выявленные недостатки – трещины, ослабшие болты, деформации, люфты, перетирающиеся провода или шланги – должны быть немедленно устранены. Повторяйте циклы проверки после каждого исправления. Только после успешного прохождения всех тестовых нагрузок, когда конструкция демонстрирует абсолютную надежность, можно приступать к окончательной разборке (если требуется), подготовке поверхностей и покраске. Помните: прочность и безопасность – абсолютный приоритет для самодельного внедорожника. После первых реальных поездок по бездорожью обязательно повторно протяните все ответственные резьбовые соединения.

Контроль геометрии шасси после сборки

Точность геометрии шасси критична для устойчивости, управляемости и износа узлов. Даже незначительные отклонения при сборке приводят к уводу автомобиля в сторону, вибрациям на скорости и ускоренной деформации резины.

Проверку начинайте только после полной затяжки всех соединений рамы, подвески и рулевого механизма с рекомендованным моментом. Убедитесь, что давление в шинах идентично, а подвеска разгружена (кузов приподнят на домкратах, оси опираются на козлы).

Ключевые параметры для проверки

Измерения проводятся по центрам колесных дисков или шпинделей подвески:

• Схождение – разница расстояний между передними/задними краями колес одной оси. Для внедорожников обычно +1...+5 мм (положительное схождение).
• Развал – угол наклона колеса относительно вертикали. Оптимально 0°...+1.5° для передней оси.
• Продольный наклон шкворня (кастер) – обеспечивает стабилизацию руля. Рекомендуется +3°...+6°.
• База и колея – сравнение диагоналей между центрами колес (левое переднее – правое заднее и наоборот). Расхождение не должно превышать 3-5 мм.

Важно: Для измерений используйте:

1. Лазерную линейку или натянутые струны с отвесами
2. Угломер для развала/кастера
3. Телескопическую линейку для схождения
4. Рулетку с точностью 1 мм

Параметр	Метод контроля	Допустимое отклонение
База (диагонали)	Измерение рулеткой между центрами колес по диагонали	≤ 5 мм
Схождение переднее	Линейка/лазер между метками на дисках	+1...+5 мм
Развал	Угломер на плоскости диска	±0.5° от нормы

После регулировки проведите тестовый заезд на ровном участке без ветра. Автомобиль при отпущенном руле должен двигаться прямо без рыскания. При выявлении отклонений повторите замеры и корректировку.

Проведение тест-драйва в ограниченных условиях

Первый этап – имитация экстремальных ситуаций на безопасной площадке. Используйте пустырь с естественными препятствиями: крутые въезды/съезды, кюветы, участки глубокого песка или грязи. Цель – проверить работу полного привода, блокировок дифференциалов, геометрическую проходимость и сцепление шин в контролируемой обстановке.

Второй этап – скоростные испытания на короткой дистанции. Разгонитесь до 60-70 км/ч на прямой длиной 100-150 метров, затем выполните экстренное торможение. Это выявит вибрации руля, эффективность тормозов, устойчивость на прямой и работу подвески при резком замедлении.

Ключевые параметры для оценки

• Работа трансмиссии: Отсутствие пробуксовки при диагональном вывешивании колес
• Тормозная система: Равномерность замедления без увода в сторону
• Рулевое управление: Отзывчивость на неровностях и при разгоне

Тест	Оборудование	Критерий успеха
Преодоление рва	Бревно/бордюр высотой 25-35 см	Отсутствие касания днищем
Песчаный участок	Сухой песок глубиной 15-20 см	Движение без закапывания

Фиксируйте реакции машины: скрипы тормозов, стуки в подвеске, перегрев сцепления. Особое внимание – поведению при боковом крене: найдите склон с уклоном 15-20° и медленно проезжайте поперек склона, оценивая устойчивость.

1. Выполните серию поворотов на грунте с разной скоростью
2. Сымитируйте занос резким сбросом газа в повороте
3. Проверьте работу лебедки под нагрузкой 50-70% от номинала

Тестируйте только исправные узлы! Все проверки проводите с ассистентом вне автомобиля для контроля и экстренной помощи.

Выявление слабых мест и доработка конструкции

Проведите серию тестовых заездов в реалистичных условиях: преодоление грязи, крутые подъёмы, движение по камням и пересечённой местности. Фиксируйте все случаи поломок, деформаций, перегрева узлов или потери управляемости. Особое внимание уделите точкам крепления подвески, целостности сварных швов, работе трансмиссии под нагрузкой и температурному режиму силового агрегата.

Анализируйте поведение машины после каждого испытания: проверяйте люфты в рулевых тягах и ШРУСах, состояние сайлент-блоков, утечки технических жидкостей, деформацию рамы или элементов кузова. Используйте диагностические приборы для контроля параметров двигателя (обороты, температура, давление масла) в экстремальных режимах.

Ключевые направления доработок

1. Усиление слабых элементов:
   • Установка дополнительных усилителей на раму в зонах повышенных напряжений
   • Замена стандартных болтов на высокопрочные (класс 10.9 и выше)
   • Дублирование критичных сварных швов
2. Оптимизация температурных режимов:
   • Монтаж дополнительных радиаторов или вентиляторов
   • Защита выпускного коллектора термоэкранами
   • Организация воздуховодов к тормозным механизмам
3. Повышение надёжности трансмиссии:
   • Установка раздаточной коробки с понижающей передачей
   • Замена карданных валов на усиленные версии
   • Внедрение блокировок дифференциалов

Обязательно проводите поэтапные испытания после каждой модернизации. Тестируйте доработки отдельно: например, проверяйте новую систему охлаждения при длительной работе на низких оборотах в грязи, а усиленные узлы подвески – прыжками через препятствия. Фиксируйте динамику улучшений в журнале:

Узел	Проблема	Решение	Результат теста
Крепление редуктора	Трещины кронштейна	Усиление косынками	Деформация устранена
Тормоза	Перегрев на спусках	Вентилируемые диски	t° снижена на 40%
Рулевая тяга	Вырыв резьбы	Замена на тягу от грузовика	Люфт отсутствует

После цикла доработок выполните комплексную проверку всех изменённых систем в максимально жёстких условиях. Убедитесь, что модификации не создали новых слабых точек – например, усиленная подвеска не увеличила нагрузку на раму критично. Корректируйте конструкцию итерационно до достижения стабильной работы всех узлов.

Финишная покраска и антикоррозийная обработка

После сборки каркаса и установки элементов кузова проведите тщательную зачистку всех металлических поверхностей. Удалите ржавчину углошлифовальной машиной с проволочной насадкой, обезжирите растворителем и обработайте труднодоступные места преобразователем коррозии. Особое внимание уделите сварным швам, внутренним полостям лонжеронов и днищу.

Нанесите антикоррозийное покрытие в два этапа: сначала жидкий соскобразный антикор (например, на восковой основе) для скрытых полостей, используя специальную трубку-распылитель. Затем покройте наружные поверхности эпоксидной грунтовкой-изолятором толщиной 80-120 мкм, уделяя внимание стыкам и кромкам.

Технология покраски

После высыхания антикора нанесите выравнивающую шпатлевку на дефектные участки, отшлифуйте поверхность абразивом Р220-Р400. На очищенную от пыли основу наложите акриловый грунт в 2-3 слоя с межслойной сушкой 15-20 минут.

1. Подготовка ЛКМ: Краску смешайте с отвердителем и растворителем в пропорциях, указанных производителем. Фильтруйте состав через воронку с сеткой 100-150 микрон.
2. Нанесение: Используйте краскопульт HVLP с соплом 1.4-1.6 мм. Держите инструмент перпендикулярно поверхности на расстоянии 15-20 см. Начинайте с крыши, двигаясь горизонтальными полосами с 50% перекрытием.
3. Режимы: Температура в помещении – 18-25°C, влажность до 65%. Наносите 2-3 базовых слоя с интервалом 10-15 минут. Через 30 минут покройте лаком в аналогичной технике.

Материал	Время сушки	Толщина слоя
Антикоррозийный состав	24 часа	60-100 мкм
Эпоксидный грунт	6-8 часов	80-120 мкм
Акриловая краска	48 часов*	40-60 мкм/слой

*Полная полимеризация при температуре +20°C

Перед эксплуатацией выдержите кузов 72 часа в помещении без пыли. Для усиления защиты нанесите на нижние элементы жидкий локер или резинопластиковое покрытие. Внутренние полости дополнительно обработайте масляным антикором через технологические отверстия каждые 6 месяцев.

Список источников

При подготовке материалов о создании самодельного внедорожника использовались специализированные технические ресурсы и практические руководства.

Основной акцент сделан на источниках, детально освещающих инженерные аспекты проектирования и сборки.

Ключевые категории материалов

• Техническая литература
  • Книги по конструированию шасси и рам
  • Руководства по силовым агрегатам УАЗ/ГАЗ
  • Справочники по внедорожной электронике
• Онлайн-платформы
  • Тематические разделы Drive2.ru
  • Архивы форума 4x4info.ru
  • База знаний Off-road.club
• Видеоконтент
  • Канал "Гараж 54: Эксперименты"
  • Видеоблог "Лаборатория внедорожных решений"
• Нормативная база
  • Техрегламент ТР ТС 018/2011
  • ГОСТ Р 41.55-2021 (безопасность конструкции)

Видео: Внедорожник своими руками — легко


• Покраска скутера своими руками

• Как часто менять антифриз в автомобиле?

• Toyota Verossa - технические данные и мнения владельцев
