Как убрать сульфатацию и восстановить автомобильный аккумулятор

Статья обновлена: 18.08.2025

Сульфатация пластин – главный враг свинцово-кислотных автомобильных аккумуляторов, неизбежно приводящий к падению их емкости и пускового тока.

Образование плотного слоя сульфата свинца блокирует активную массу электродов и затрудняет протекание химических реакций, лишая батарею способности эффективно запасать и отдавать энергию.

Процесс десульфатации направлен на разрушение этих вредных кристаллических отложений и восстановление работоспособности АКБ, продлевая срок ее службы и экономя ресурсы.

Потеря ёмкости - явный признак проблемы

Снижение фактической ёмкости АКБ ниже номинальных значений прямо указывает на сульфатацию пластин. Это происходит, когда мелкокристаллический сульфат свинца (образующийся при разряде) переходит в стабильную крупнокристаллическую форму. Такие кристаллы не участвуют в электрохимических реакциях, блокируя доступ электролита к активному веществу пластин.

Явными симптомами служат быстрая разрядка под нагрузкой (особенно зимой), снижение напряжения холостого хода ниже 12,4В и невозможность удержания зарядного тока. Например, аккумулятор ёмкостью 60А·ч после сульфатации может отдавать лишь 30-40А·ч, а время работы стартера сокращается до 2-3 секунд вместо нормальных 10-15 секунд.

Диагностика и последствия

Точное определение остаточной ёмкости проводят:

1. Контрольным разрядом током 0,05C (например, 3А для 60А·ч) до напряжения 10,8В
2. Замером плотности электролита после полной зарядки (менее 1,24 г/см³ указывает на сульфатацию)
3. Анализом напряжения под нагрузкой 100-200А (просадка ниже 9В за 5-10 секунд)

Степень потери ёмкости	Последствия для АКБ	Восстановительный потенциал
До 20%	Затруднён холодный пуск, саморазряд	Высокий (обратимая сульфатация)
20-50%	Отказ электросистемы, глубокий разряд	Средний (требует цикловой десульфатации)
Свыше 50%	Нулевая пусковая мощность, вздутие корпуса	Низкий (необратимые изменения)

Критичной считается потеря более 30% номинальной ёмкости – при таких показателях стандартная зарядка уже неэффективна. Без десульфатации процесс ускоряется: кристаллы PbSO₄ укрупняются, увеличивая внутреннее сопротивление и вызывая перегрев пластин при зарядке.

Белый налёт на электродах - визуальная диагностика

Белый или светло-серый кристаллический налёт на свинцовых пластинах аккумулятора является характерным признаком сульфатации. Он образуется в результате химической реакции между свинцом электродов и серной кислотой электролита, приводящей к появлению нерастворимого сульфата свинца (PbSO₄). Визуально такой налёт напоминает рыхлый иней или солевые отложения, покрывающие поверхность пластин и решётки.

Интенсивность налёта прямо коррелирует со степенью сульфатации: лёгкое матовое покрытие свидетельствует о начальной стадии процесса, а толстые слои кристаллов, заполняющие межэлектродное пространство и вызывающие вздутие корпуса, указывают на глубокое повреждение. Особое внимание уделяется цвету – голубоватый оттенок сигнализирует о возможном разрушении свинцовых решёток из-за коррозии.

Интерпретация состояния по визуальным признакам

Ключевые параметры для оценки:

• Цвет и структура:
  • Белый матовый – начальная сульфатация
  • Плотный серо-белый с кристаллами >3 мм – критическая сульфатация
  • Голубоватый оттенок – коррозия токоотводов
• Локализация:
  • Равномерное покрытие – общая деградация
  • Налёт у клемм – перезаряд/перегрев
  • Отложения на дне – осыпание активной массы

Сопутствующие визуальные симптомы при вскрытии корпуса:

Признак	Диагностируемая проблема
Помутнение электролита	Осыпание активного слоя пластин
Оголённые решётки электродов	Необратимое разрушение структуры
Деформация сепараторов	Механическое давление кристаллов PbSO₄

Образование налёта провоцируется систематическим недозарядом, длительным простоем в разряженном состоянии, или эксплуатацией при высоких температурах. Визуальный осмотр при вскрытии банок позволяет дифференцировать обратимую сульфатацию от необратимых повреждений: если кристаллы PbSO₄ не повредили решётки, а сепараторы сохранили целостность – аккумулятор подлежит восстановлению методами десульфатации.

Короткое время работы стартера - симптом сульфатации

Сульфатация пластин аккумулятора напрямую влияет на его способность отдавать высокий пусковой ток. Образование крупных кристаллов сульфата свинца уменьшает активную поверхность электродов и повышает внутреннее сопротивление батареи.

При попытке запуска двигателя стартер потребляет ток в сотни ампер, что создает экстремальную нагрузку на сульфатированный аккумулятор. В таких условиях напряжение на клеммах критически просаживается за доли секунды, вызывая мгновенное прекращение работы стартера или его аномально вялое вращение.

Диагностические признаки

• Резкое падение напряжения ниже 9В при нагрузочной пробе
• Нормальная работа фар при полном отказе стартера
• Повторный успешный запуск после короткого "отдыха" АКБ (5-10 минут)

Состояние АКБ	Время вращения стартера	Напряжение под нагрузкой
Здоровый	5-15 секунд	10-11В
Сульфатированный	1-3 секунды	6-8В

Важно: Данный симптом проявляется только при исправном стартере и отсутствии проблем с контактами. Для подтверждения сульфатации необходимо провести контрольный цикл заряда-разряда с измерением емкости.

Быстрая зарядка и нагрев корпуса как маркеры

Быстрое достижение высокого напряжения (14,8–15,5 В) на клеммах аккумулятора при подключении зарядного устройства свидетельствует о критической сульфатации пластин. Такой эффект возникает из-за того, что слой сульфата свинца создаёт высокое внутреннее сопротивление, препятствующее нормальному протеканию зарядного тока. Вместо накопления энергии большая часть электричества преобразуется в тепло, что и приводит к резкому скачку напряжения.

Интенсивный нагрев корпуса АКБ в процессе зарядки, особенно в нижней части, является прямым индикатором экзотермической реакции разложения сульфатов. Этот процесс сопровождается выделением значительного количества тепла, что опасно деформацией пластин, осыпанием активной массы и риском взрыва из-за закипания электролита. Нагрев выше 45°C требует немедленного прекращения заряда для охлаждения батареи.

Ключевые риски при данных признаках

• Ускоренная деградация пластин: Перегрев разрушает оксидные слои, ускоряя коррозию решёток.
• Короткое замыкание: Термическая деформация сепараторов провоцирует замыкание разноимённых пластин.
• Потеря ёмкости: Необратимое уменьшение активной поверхности электродов из-за осыпания материала.

Параметр	Норма	При сульфатации
Время достижения 14.4 В	30–120 минут	Менее 10 минут
Температура корпуса	До 35°C	Выше 45°C
Эффективность заряда	85–95%	Ниже 50%

Важно: Попытки десульфатации методом форсированного заряда при таких симптомах категорически запрещены. Требуется применение щадящих методов (импульсные токи, химические добавки) или замена АКБ.

Кипение при низком напряжении - тревожный сигнал

Появление пузырьков газа в банках АКБ при напряжении заряда ниже стандартных 14.4-14.8 В – критический индикатор неполадок. Это явление указывает на глубокую сульфатацию пластин, когда слой PbSO₄ блокирует нормальное протекание электрохимических процессов.

В здоровом аккумуляторе кипение электролита начинается только при достижении напряжения полного заряда. Если газообразование стартует на ранней стадии (например, при 12.8-13.5 В), значит батарея не способна принимать заряд из-за критического снижения активной площади пластин.

Причины и последствия преждевременного кипения

Основные механизмы нарушения:

• Кристаллизация сульфатов – плотный слой PbSO₄ увеличивает внутреннее сопротивление, вызывая перегрев и электролиз воды при малых напряжениях
• Короткое замыкание – разрушение сепараторов приводит к контакту пластин, провоцирующему локальный перегрев
• Расслоение электролита – высокая концентрация кислоты в нижней части банок ускоряет паразитные реакции

Без экстренных мер процесс развивается по цепной реакции:

1. Перегрев усиливает сульфатацию
2. Снижение уровня электролита обнажает пластины
3. Коррозия решеток уменьшает емкость
4. Критическая потеря плотности (<1.18 г/см³)

Напряжение начала кипения	Стадия сульфатации	Прогноз восстановления
13.8-14.2 В	Умеренная	Высокая вероятность
13.0-13.7 В	Запущенная	Частичное восстановление
Ниже 13.0 В	Необратимая	Технически невозможно

Экстренные действия при обнаружении:

• Немедленно отключите зарядное устройство
• Измерьте плотность электролита в каждой банке
• Проверьте уровень и прозрачность раствора
• Используйте импульсные методы десульфатации только при отсутствии КЗ

Продолжение заряда кипящей АКБ на малых напряжениях гарантированно выведет ее из строя. Требуется диагностика причин газообразования перед попытками восстановления.

Химическая природа образования сульфата свинца

При разряде свинцово-кислотного аккумулятора на электродах протекают электрохимические реакции с образованием сульфата свинца (PbSO₄). На аноде металлический свинец (Pb) окисляется, взаимодействуя с серной кислотой (H₂SO₄), а на катоде диоксид свинца (PbO₂) восстанавливается в присутствии ионов водорода. Ключевая особенность – формирование мелкокристаллического PbSO₄, который равномерно покрывает пластины и способен обратимо преобразовываться обратно в активные вещества при заряде.

Проблема возникает при длительном разряде, хранении в недозаряженном состоянии или под воздействием высоких температур. В этих условиях мелкокристаллический сульфат свинца постепенно рекристаллизуется в крупные, химически инертные кристаллы. Их стабильная структура имеет низкую растворимость в электролите и высокое электрическое сопротивление, что блокирует активную поверхность пластин и нарушает электрохимические процессы.

Факторы, влияющие на необратимую сульфатацию

• Глубина разряда: Глубокий разряд (>80%) ускоряет образование крупных кристаллов PbSO₄.
• Температура: Повышение температуры электролита усиливает рекристаллизацию.
• Концентрация кислоты: Высокая плотность электролита (>1.30 г/см³) способствует росту кристаллов.
• Время: Длительное нахождение в разряженном состоянии (более 72 часов) делает сульфатацию необратимой.

Тип сульфата свинца	Структура	Растворимость	Обратимость
Мелкокристаллический	Аморфный, рыхлый слой	Высокая	Полная при заряде
Крупнокристаллический	Плотные моноклинные кристаллы	Крайне низкая	Требует десульфатации

Химически процесс описывается реакциями:

Разряд на аноде: Pb + H₂SO₄ → PbSO₄ + 2H⁺ + 2e⁻

Разряд на катоде: PbO₂ + H₂SO₄ + 2H⁺ + 2e⁻ → PbSO₄ + 2H₂O

Необратимая сульфатация снижает ёмкость аккумулятора из-за потери активной массы и сужения пор в электродах, что препятствует диффузии электролита. Кристаллы PbSO₄ также вызывают механическое напряжение, приводящее к короблению пластин.

Необратимая vs. обратимая сульфатация

Обратимая сульфатация – естественный процесс при разряде аккумулятора, когда на пластинах образуется мелкокристаллический сульфат свинца (PbSO₄). При своевременной зарядке эти кристаллы распадаются, преобразуясь обратно в активные материалы (Pb и PbO₂). Такой тип сульфатации не вредит батарее при соблюдении режимов эксплуатации.

Необратимая сульфатация возникает при глубоком разряде, длительном хранении без подзаряда или под воздействием высоких температур. Мелкие кристаллы PbSO₄ укрупняются, формируя плотный монолитный слой. Эти образования не проводят ток, блокируют поры активной массы и устойчивы к стандартным зарядным токам. Восстановление становится невозможным из-за необратимых изменений структуры пластин.

Критерии и последствия

Обратимая сульфатация	Необратимая сульфатация
Причины: частичные разряды, кратковременный недозаряд	Причины: глубокий разряд (ниже 10.5В), месяцы без подзаряда, перегрев
Кристаллы: мелкие, рыхлые, равномерное покрытие	Кристаллы: крупные, твердые, белесый налет на пластинах
Симптомы: незначительное падение ёмкости, замедленный заряд	Симптомы: быстрый саморазряд, отказ принимать заряд, вздутие корпуса
Восстановление возможно методами: Многоцикловая зарядка малыми токами (0.05C) Импульсная десульфатация (спецЗУ) Промывка дистиллированной водой + заряд	Восстановление невозможно: Кристаллы разрушают решётки пластин Активная масса осыпается Электролит не проникает в блокированные зоны

Важно: К необратимой сульфатации приводит игнорирование симптомов обратимой стадии. При потере ёмкости свыше 40% или напряжении холостого хода ниже 8В после зарядки десульфатация бесполезна.

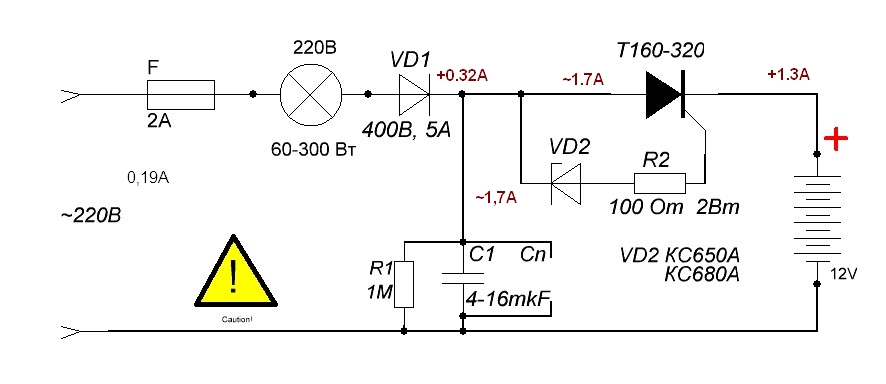

Автоматические ЗУ с режимом десульфатации

Принцип работы автоматических зарядных устройств (ЗУ) с функцией десульфатации основан на циклическом воздействии импульсов тока и напряжения на пластины аккумулятора. Встроенный микропроцессор анализирует состояние батареи, определяя уровень сульфатации, и запускает специализированный алгоритм восстановления при превышении пороговых значений внутреннего сопротивления.

Технология реализуется через комбинацию этапов: кратковременные импульсы высокого напряжения (до 24В для 12В АКБ) чередуются с периодами разряда или паузы. Это разрушает кристаллы сульфата свинца, преобразуя их обратно в активное вещество пластин. Современные модели автоматически прекращают процесс при достижении оптимальной ёмкости или фиксации необратимых повреждений.

Ключевые особенности и алгоритмы

• Адаптивное управление: интеллектуальный контроль напряжения/тока в зависимости от температуры АКБ и степени сульфатации
• Многоступенчатые циклы: чередование фаз десульфатации, зарядки малым током (2-3% от ёмкости) и отдыха
• Защита от переполюсовки и перегрева с автоматическим отключением

Эффективность восстановления зависит от:

1. Глубины сульфатации – критичным считается снижение ёмкости ниже 30%
2. Типа АКБ – технология эффективна для WET, AGM, GEL (но не для Ca/Ca)
3. Длительности процесса – от 24 часов до нескольких суток

Параметр	Значение
Импульсное напряжение	15-24В (12В АКБ)
Частота импульсов	1-10 кГц
Восстанавливаемая ёмкость	до 80% от начальной
Энергопотребление режима	5-15% от номинала ЗУ

При выборе устройства критичны: поддержка технологии Pulse Desulfation, наличие индикации этапов восстановления и возможность работы с глубоко разряженными АКБ (от 2В). Ручные ЗУ требуют постоянного контроля параметров, тогда как автоматические модели исключают риск перезаряда и обеспечивают полный цикл восстановления без участия пользователя.

Состав и принцип действия десульфатирующей присадки

Десульфатирующие присадки представляют собой химические комплексы на основе органических и неорганических соединений. Основными активными компонентами выступают сульфаты металлов (например, магния или калия), углеродные наноструктуры, поверхностно-активные вещества (ПАВ), а также катализаторы электрохимических процессов. Некоторые составы включают комплексообразователи – вещества, способные связывать ионы сульфата в устойчивые соединения.

Дополнительные ингредиенты могут включать ингибиторы коррозии для защиты свинцовых пластин и стабилизаторы, предотвращающие распад присадки при высоких температурах. Концентрация активных веществ строго дозируется, так как избыток может нарушить электрохимический баланс электролита.

Механизм работы

Принцип действия основан на двух параллельных процессах:

• Химическая десорбция сульфатов: ПАВ снижают адгезию кристаллов PbSO₄ к поверхности пластин. Активные ионы металлов в составе присадки вступают в реакцию обмена, преобразуя твёрдый сульфат свинца в легкорастворимые соединения (например, сульфат магния).
• Электрохимическое восстановление: Катализаторы ускоряют распад PbSO₄ во время зарядки. Углеродные добавки повышают проводимость осадка, облегчая протекание реакции: PbSO₄ + 2e⁻ → Pb + SO₄²⁻.

Компонент присадки	Функция	Пример вещества
Соли щелочноземельных металлов	Разрушение кристаллов PbSO4	Сульфат магния
Комплексообразователи	Связывание ионов SO42−	EDTA
Электропроводящие добавки	Снижение сопротивления осадка	Углеродные нанотрубки
Ингибиторы коррозии	Защита свинцовых решёток	Ортофосфорная кислота

Эффективность зависит от степени сульфатации: присадки действенны только при рыхлом аморфном слое PbSO₄. Застарелые кристаллизованные отложения требуют комбинации с методами импульсной зарядки. После растворения сульфатов высвобождённый свинец восстанавливает активную массу пластин, а сера возвращается в электролит, повышая плотность и ёмкость АКБ.

Промывка дистиллированной водой - подготовка

Перед началом промывки аккумулятора дистиллированной водой критически важно выполнить полную разрядку устройства до напряжения 10.5-10.8 В. Это способствует максимальному растворению кристаллов сульфатов в электролите и на пластинах. Используйте для разрядки автомобильную лампу накаливания мощностью 5-10 Вт, подключенную к клеммам, и контролируйте процесс вольтметром.

Обязательно наденьте резиновые перчатки и защитные очки, подготовьте нейтрализующий раствор (сода+вода 1:10) на случай контакта с электролитом. Работы проводите в вентилируемом нежилом помещении, исключив присутствие открытого огня и искрообразование рядом с аккумулятором.

Этапы подготовительных работ

1. Демонтаж банок: Аккуратно отсоедините крышки банок при помощи отвертки или специального съемника
2. Слив электролита:
   • Наклоните корпус под 45° над пластиковым тазом
   • Медленно слейте жидкость во всех секциях
   • Выдержите 30 минут для остаточного стекания
3. Первичная промывка: Залейте дистиллят до уровня на 1 см выше пластин, аккуратно покачайте корпус без переворачивания

Материал	Требования	Объем на секцию
Дистиллированная вода	Удельное сопротивление >30 кОм·см	300-400 мл
Емкость для слива	Химически стойкая пластмасса	Объемом 3-5 л

Важно: Не допускайте пересыхания пластин между этапами слива и заливки воды. При обнаружении мутного осадка или черных хлопьев в слитой жидкости - дальнейшее восстановление бесперспективно.

Технология растворения отложений

Десульфатация методом химического растворения основана на введении в электролит специальных реагентов, способных разрушать кристаллы сульфата свинца. Эти составы взаимодействуют с PbSO₄, преобразуя его в растворимые соединения или возвращая в электрохимическую реакцию без механического воздействия на пластины.

Эффективность напрямую зависит от степени сульфатации: чем раньше выявлена проблема, тем выше шанс восстановления. Для запущенных случаев с затвердевшим слоем метод часто комбинируют с импульсной зарядкой. Реагенты вводятся через технологические отверстия после частичного слива электролита, требуя строгого соблюдения концентраций и времени выдержки.

Ключевые компоненты и этапы обработки

Основные типы активных веществ в добавках:

• Комплексообразователи (трилон Б, ЭДТА) – связывают ионы свинца в растворимые комплексы
• Специализированные присадки на основе сульфата магния или танина – разрушают кристаллическую решетку отложений
• Многофункциональные составы с динатриевыми солями – нейтрализуют кислотные остатки

Последовательность обработки:

1. Зарядка АКБ до номинального напряжения
2. Слив 20-30% электролита шприцем
3. Введение реагента согласно дозировке производителя
4. Выдержка 10-48 часов с периодическим встряхиванием
5. Дозарядка малым током (0.5-1А) с контролем плотности

Параметр	Оптимальное значение	Последствия нарушения
Концентрация добавки	1.5-3% от объема	Коррозия пластин или неэффективность
Температура электролита	20-25°C	Замедление реакции при +15°C, разложение присадки при +40°C
Время экспозиции	12-24 часа	Неполное растворение или перерасход реагента

Критические ограничения: Метод неприменим при осыпании активной массы, замыкании пластин или механических деформациях корпуса. После обработки обязательна замена электролита и контрольная цикличная зарядка-разрядка для оценки восстановленной емкости.

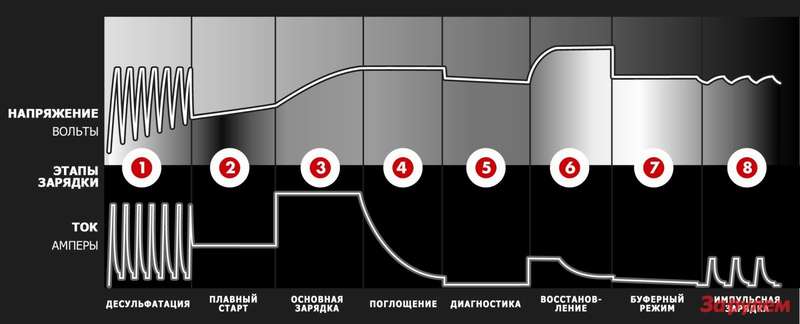

Многоступенчатое импульсное воздействие

Данный метод основан на подаче на клеммы аккумулятора серии асимметричных токовых импульсов разной амплитуды, длительности и полярности. Каждая ступень воздействия соответствует определенной фазе десульфатации: разрушение крупных кристаллов PbSO₄, растворение мелких отложений и регенерация активной массы пластин.

Импульсы формируются специальными зарядными устройствами с микропроцессорным управлением, которые анализируют внутреннее сопротивление батареи и динамически подстраивают параметры сигнала. Ключевое отличие от простых импульсных методов – последовательное применение нескольких программ с уникальными характеристиками, что обеспечивает более глубокую очистку без перегрева электролита.

Ключевые особенности технологии

Основные этапы процесса включают:

1. Фаза грубой очистки: Высокоамплитудные импульсы (до 50А) дробят крупнокристаллический сульфат свинца.
2. Фаза тонкой очистки: Среднечастотные импульсы (5-15А) растворяют мелкодисперсные отложения.
3. Фаза восстановления: Низкоамплитудные импульсы (1-3А) с длинными паузами рекристаллизуют активную массу.

Параметр	Значение	Эффект
Частота импульсов	2-8 кГц	Резонансное разрушение кристаллов
Соотношение прямого/обратного тока	10:1	Предотвращение поляризации пластин
Длительность цикла	8-48 часов	Полное восстановление ёмкости

Важно: Технология требует точного контроля напряжения (не выше 15.8В) и температуры электролита. При пересульфатации свыше 50% эффективность снижается из-за необратимого изменения структуры пластин.

Контрольно-тренировочный цикл для восстановления

Контрольно-тренировочный цикл (КТЦ) – метод восстановления свинцово-кислотных АКБ путем чередования заряда и разряда малыми токами. Процедура разрушает кристаллы сульфата свинца на пластинах, возвращая емкость. Цикл требует специализированного зарядного устройства с функцией десульфатации.

Перед началом КТЦ проверьте уровень электролита: при необходимости долейте дистиллированную воду. Убедитесь в отсутствии механических повреждений корпуса и короткого замыкания в банках. Процедура эффективна только при умеренной сульфатации – если пластины осыпались или замкнуты, восстановление невозможно.

Порядок выполнения КТЦ

1. Заряд малым током: Напряжение 14-15В при силе тока 0.5-1% от номинальной емкости (пример: 0.5А для 50Ач). Продолжительность – до достижения 100% заряда (обычно 8-12 часов).
2. "Отдых" аккумулятора: Отключение от ЗУ на 8-12 часов для выравнивания плотности электролита.

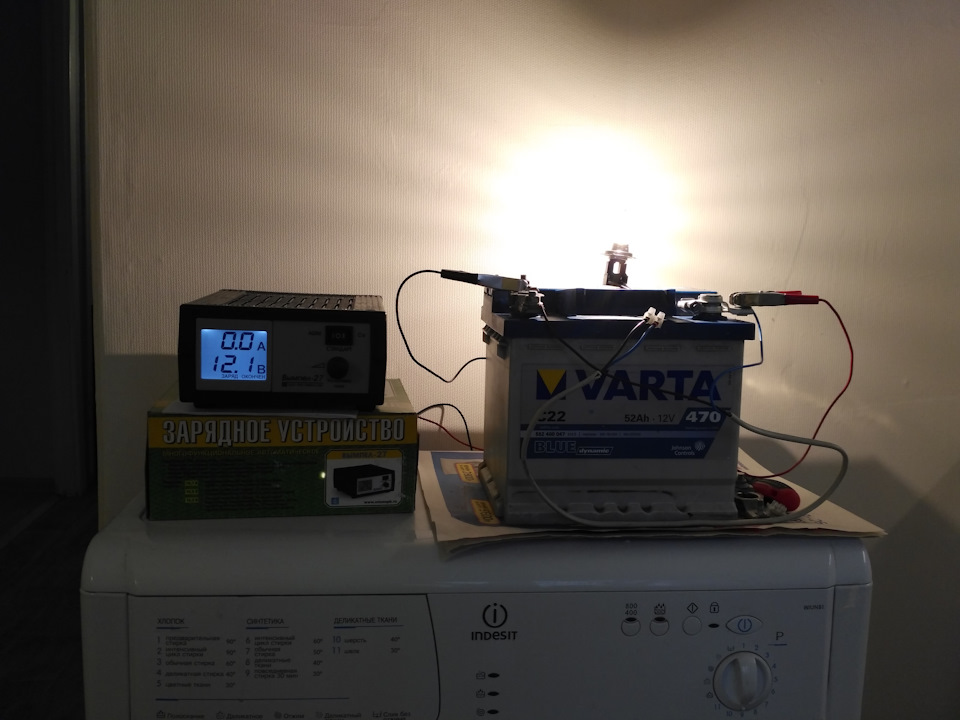

3. Контрольный разряд: Подключение нагрузки (резистор, лампочка) для разряда током 0.5-1А до напряжения 10.8В (для 12В АКБ). Фиксация времени разряда.
4. Повторение цикла: Выполнение шагов 1-3 до повышения емкости (увеличения времени разряда). Обычно требуется 3-8 циклов.

Критерии эффективности: Рост напряжения на этапе заряда, сокращение времени нагрева корпуса, увеличение продолжительности контрольного разряда. После успешного КТЦ выполните финальный заряд и проверьте плотность электролита (1.27-1.28 г/см³).

Параметр	Этап заряда	Этап разряда
Ток	0.5-1% от емкости	0.5-1А
Напряжение	14-15В	до 10.8В
Длительность	8-12 часов	Зависит от износа

Важно: Не оставляйте АКБ без контроля! Прекратите процесс при перегреве (+45°C) или отсутствии прогресса после 5 циклов. Используйте защитные очки и проветриваемое помещение из-за выделения взрывоопасного газа.

Параметры заряда при десульфатации

Основной принцип десульфатации заключается в применении длительного низкоамперного заряда с периодическими импульсами разряда или переменного напряжения. Это разрушает кристаллы сульфата свинца на пластинах без перегрева электролита.

Ключевые параметры строго контролируются: напряжение не должно превышать порог газообразования, а сила тока поддерживается минимальной для обеспечения медленной электрохимической реакции. Цикличность процессов предотвращает поляризацию электродов.

Критические характеристики заряда

Напряжение: Ограничивается диапазоном 13.8–14.7В для 12В АКБ. Превышение вызывает кипение электролита и разрушение пластин.

Сила тока: Устанавливается на уровне 0.8–2% от емкости (пример: 0.05А для 60Ач). Высокие токи ускоряют сульфатацию.

Дополнительные параметры

• Длительность цикла: 48–120 часов непрерывного воздействия
• Импульсный режим:
  • Заряд: 5–10 сек при 14.7В
  • Разряд: 1–3 сек под нагрузкой 1–3% от емкости
• Температура электролита: Контроль в пределах +15...+25°C

Метод	Напряжение (В)	Ток (А)	Особенности
Постоянный заряд	13.8–14.3	0.05–0.5	Непрерывное воздействие 5–7 дней
Импульсный заряд	14.4–14.7	Пики до 1С*	Короткие импульсы с паузами

*С – номинальная емкость АКБ (пример: 1С = 60А для 60Ач)

Контроль плотности электролита обязателен каждые 24 часа. Рост показателя на 0.01–0.03 г/см³ свидетельствует о успешном восстановлении.

Подбор напряжения и силы тока

Правильный выбор параметров питания – ключевое условие безопасной десульфатации. Несоответствие значений характеристикам аккумулятора вызывает перегрев, коробление пластин или полный выход из строя.

Для свинцово-кислотных АКБ номиналом 12В базовым напряжением цикла восстановления считаются 13.8–14.7В. Превышение 15В провоцирует бурное газовыделение и термическое разрушение внутренних компонентов.

Рекомендации по току и времени

Сила тока при десульфатации должна быть строго дозированной:

• Импульсный метод: 0.8–2% от емкости (пример: 0.1–0.3А для 60А·ч)
• Постоянный заряд: 5–10% от емкости (3–6А для 60А·ч)

Длительность цикла зависит от степени сульфатации:

1. Слабая: 8–12 часов импульсной обработки
2. Средняя: 24–48 часов с контролем температуры
3. Сильная: многодневные циклы с перерывами на замер плотности

Емкость АКБ (А·ч)	Макс. ток (А)	Безопасное напряжение (В)
55–60	0.4–0.5	14.3±0.3
70–90	0.6–0.9	14.5±0.2

Важно! Каждые 2–3 часа необходимо проверять температуру корпуса. Превышение +40°C требует немедленного отключения питания. Плотность электролита должна плавно возрастать – резкие изменения сигнализируют о неисправимой деградации пластин.

Работа с цилиндрическими элементами

Цилиндрические элементы в автомобильных аккумуляторах требуют особого подхода при десульфатации из-за компактной конструкции и плотной упаковки пластин. Каждый элемент представляет собой автономный отсек с электродами и электролитом, где сульфатация развивается индивидуально. Работа с ними подразумевает разборку аккумуляторного блока для доступа к каждому цилиндру отдельно.

Ключевая сложность заключается в сохранении герметичности и геометрии элементов после вмешательства. Неправильная обработка может вызвать замыкание пластин или деформацию корпуса. Для восстановления применяются методы, адаптированные под пространственные ограничения цилиндрической формы.

Способы десульфатации

Основные технологии восстановления включают:

• Импульсная промывка: подача электролита под давлением через катетер для вымывания сульфатов из труднодоступных зон.
• Ультразвуковая обработка: погружение элементов в ванну с десульфатирующим раствором при частоте 35-45 кГц для разрушения отложений.
• Обратная полярность: кратковременное подключение зарядного устройства в реверсивном режиме с контролем температуры.

Метод	Продолжительность	Эффективность
Импульсная промывка	2-3 часа	70-80% восстановления
Ультразвук	40-60 минут	До 90% при точечной обработке
Обратная полярность	Циклы по 15-20 минут	60-70% с риском повреждения

После обработки обязательна многоступенчатая сушка в вакуумной камере при 50°C для удаления остатков раствора. Сборку элементов производят с использованием новых сепараторов и диэлектрических прокладок. Тестирование включает замер напряжения холостого хода и внутреннего сопротивления каждого цилиндра перед пайкой шин.

Схема полного разряда-заряда

Метод основан на глубоком цикле разряда-заряда для разрушения сульфата свинца. Процесс начинают с полного разряда АКБ до напряжения 10,5-10,8 В током 0,05C (где C – ёмкость аккумулятора). Критически важно контролировать напряжение, предотвращая падение ниже 10 В во избежание необратимого повреждения пластин.

После разряда выполняется заряд стабилизированным током 0,1C до достижения 14,4 В. Далее переходят на стадию стабилизации напряжения 14,4 В, снижая ток до 3% от ёмкости. Процесс заканчивают, когда ток заряда падает ниже 0,5А в течение 2 часов. Цикл повторяют 2-3 раза при сильной сульфатации.

Ключевые требования к оборудованию

• Зарядное устройство с регулировкой тока/напряжения
• Вольтметр с точностью ±0,1 В
• Амперметр постоянного тока
• Резисторная нагрузка (для контролируемого разряда)

Этап	Параметры	Длительность
Разряд	0,05C до 10,5В	≈20 часов
Заряд (CC)	0,1C до 14,4В	≈10 часов
Заряд (CV)	14,4В до I=0,5А	≈6-12 часов

Важно: Метод применим только для обслуживаемых свинцово-кислотных АКБ. Гелевые и AGM батареи могут получить необратимые повреждения из-за газовыделения и осыпания активной массы!

Контроль плотности электролита

Плотность электролита – ключевой параметр, отражающий состояние заряда аккумулятора и степень сульфатации пластин. Измеряется ареометром после полной зарядки батареи при температуре +25°C. Нормальное значение для исправной АКБ в климате средней полосы: 1.27–1.29 г/см³. Отклонения указывают на проблемы: снижение плотности свидетельствует о недозаряде или сульфатации, а неравномерность в разных банках – о внутреннем замыкании.

При десульфатации мониторинг плотности помогает оценить эффективность восстановления. После цикла зарядки-разрядки или применения импульсных методов значение должно постепенно приближаться к норме. Если плотность не растёт – процесс сульфатации необратим или выбрана некорректная методика. Замеры проводят каждые 3–4 часа при интенсивной десульфатации и после завершения каждого этапа.

Правила контроля и коррекции

Для точных результатов соблюдайте условия:

• Измеряйте через 2 часа после зарядки для стабилизации электролита
• Добавляйте только дистиллированную воду при превышении плотности
• Корректируйте электролит кислотой (1.40 г/см³) при критичном падении показателей

Плотность (г/см³)	Состояние АКБ	Действия
1.25–1.26	Недозаряд	Повторная зарядка
1.20–1.24	Глубокая сульфатация	Циклы десульфатации
<1.20	Критичная сульфатация/необратимые изменения	Замена электролита или утилизация

Важно! При работе с электролитом используйте СИЗ: кислотостойкие перчатки и очки. Избегайте контакта кислоты с кожей и одеждой. После корректировки плотности проведите контрольный заряд током 0.1 от ёмкости АКБ для перемешивания раствора.

Зарядка малым током для растворения кристаллов

Метод основан на длительной зарядке аккумулятора током, не превышающим 0.5–2% от ёмкости (пример: 0.05–0.2А для 10Ач). Такой режим предотвращает перегрев и активное газообразование, создавая условия для медленного разрушения сульфата свинца. Процесс требует постоянного контроля напряжения на клеммах для исключения перезаряда.

Под воздействием слабого тока кристаллы PbSO₄ постепенно расщепляются на ионы, которые рекомбинируют в активную массу пластин. Эффективность повышается при циклировании: 8–12 часов зарядки чередуют с 1–2 часами "отдыха" батареи. Общая продолжительность может достигать 48–120 часов в зависимости от степени сульфатации.

Ключевые аспекты технологии

Условия для успешной десульфатации:

• Напряжение не выше 13.8–14.3В
• Температура электролита 20–25°C
• Плотность электролита контролируется каждые 10 часов

Критерии эффективности:

1. Постепенный рост напряжения заряда
2. Увеличение плотности электролита
3. Снижение внутреннего сопротивления

Параметр	Нормальное значение	При сульфатации
Саморазряд за 24ч	0.5–1%	3–8%
Время заряда до 14.4В	6–8 часов	1–3 часа
Напряжение покоя (12ч)	12.6–12.7В	11.8–12.3В

Ограничения метода: Неэффективен при глубокой сульфатации или механическом разрушении пластин. Требует исправного электролита – при уровне ниже нормы проводится предварительная доливка дистиллированной воды.

Метод долива соды: Техника безопасности

Работа с электролитом и химическими добавками, такими как пищевая сода (гидрокарбонат натрия), для десульфатации аккумулятора сопряжена с серьезными рисками. Электролит представляет собой концентрированную серную кислоту, способную вызвать тяжелые химические ожоги кожи, глаз и дыхательных путей при контакте. Кроме того, в процессе зарядки и химических реакций выделяются взрывоопасные газы (водород и кислород).

Строжайшее соблюдение мер безопасности абсолютно необходимо на всех этапах процедуры долива соды. Пренебрежение ими может привести к тяжелым травмам, порче имущества и необратимому повреждению аккумулятора. Данный метод считается крайней мерой восстановления.

Ключевые правила безопасности

Обязательные меры предосторожности:

• Защита лица и глаз: Всегда используйте защитные очки или, предпочтительно, полнолицевой щиток. Кислота или щелочной раствор при попадании в глаза может вызвать необратимую слепоту.
• Защита кожи: Надевайте кислотостойкие перчатки (например, нитриловые или неопреновые) и защитный фартук из химически стойкого материала. Одежда должна закрывать руки и ноги.
• Вентиляция: Работы проводите исключительно в очень хорошо проветриваемом помещении (идеально - на улице) или под мощной вытяжкой. Это критически важно для отвода взрывоопасных газов и паров кислоты.
• Источники искр и открытого огня: Категорически запрещено курить, пользоваться открытым огнем, искрообразующими инструментами или устройствами вблизи аккумулятора во время и после процедуры. Держитесь подальше от всего, что может вызвать искру. Водородно-кислородная смесь взрывоопасна!
• Нейтрализующие средства: Имейте под рукой обильное количество воды и раствор пищевой соды (столовая ложка на стакан воды) или 10% раствор нашатырного спирта для нейтрализации кислотных брызг на коже, одежде или поверхностях. Для нейтрализации щелочных растворов (соды) приготовьте слабый раствор уксусной кислоты (столовый уксус, разведенный водой 1:5).
• Посуда: Используйте только химически стойкую посуду (стекло, керамику, специальный пластик) для приготовления и хранения растворов. Не используйте металлическую посуду.

Порядок действий для минимизации рисков:

1. Подготовка: Наденьте всю защитную экипировку (очки/щиток, перчатки, фартук). Убедитесь в хорошей вентиляции. Приготовьте нейтрализующие растворы и воду.
2. Извлечение аккумулятора: Отсоедините клеммы (сначала минус!). Извлеките АКБ из автомобиля. Протрите корпус сухой тряпкой, особенно вокруг пробок.
3. Работа с пробками: Откручивайте пробки медленно и осторожно, давая давлению выровняться. Держите лицо как можно дальше от отверстий.
4. Приготовление раствора: Готовьте раствор соды строго по выбранной рецептуре, тщательно размешивая до полного растворения. Никогда не лейте воду в концентрированную кислоту! Если нужно разбавить электролит, лейте кислоту в воду тонкой струйкой при помешивании.
5. Долив: Медленно и аккуратно доливайте приготовленный раствор соды в банки аккумулятора с помощью воронки или пипетки/шприца. Избегайте брызг и перелива.
6. Уборка: Немедленно уберите все пролитое, протрите поверхности нейтрализующим раствором, затем обильно промойте водой. Тщательно вымойте руки и лицо с мылом даже при использовании перчаток.
7. Зарядка: Заряжайте аккумулятор только в хорошо проветриваемом месте, соблюдая правила безопасности при зарядке (снятые пробки, контроль за процессом, отсутствие искр).

Важно помнить:

• Метод долива соды - это "терапия отчаяния" для сильно сульфатированных батарей. Его эффективность спорна, а риск повреждения АКБ или получения травмы высок.
• Никогда не заливайте сухую соду прямо в банки! Используйте только предварительно приготовленный раствор.
• Избегайте смешивания растворов из разных банок.
• При попадании электролита на кожу или в глаза: немедленно промойте пораженное место обильным количеством проточной воды в течение не менее 15-30 минут и срочно обратитесь за медицинской помощью.

Ситуация	Действие
Попадание электролита на кожу	Немедленно снять загрязненную одежду. Промывать кожу под струей воды 15-30 мин. Нейтрализовать раствором соды (1 ст.л./стакан воды). Обратиться к врачу.
Попадание электролита в глаза	Немедленно начать промывание глаз под струей чистой воды (держать глаза открытыми!) не менее 15-30 минут. СРОЧНО ВЫЗВАТЬ СКОРУЮ ПОМОЩЬ.
Попадание раствора соды на кожу	Промыть большим количеством воды. При раздражении нейтрализовать слабым раствором уксуса (1 часть столового уксуса на 5 частей воды), затем снова промыть водой.
Появление запаха газа или нагревание АКБ	Немедленно прекратить зарядку/процедуру. Отключить зарядное устройство. Обеспечить усиленное проветривание. Не приближаться с источниками огня/искр.

Переполюсовка аккумулятора - плюсы и минусы

Переполюсовка (реверс полярности) - это радикальный метод, применяемый в попытке восстановить сильно сульфатированные или "убитые" свинцово-кислотные аккумуляторы. Суть метода заключается в принудительной смене полюсов: к штатной положительной клемме АКБ подключается минус зарядного устройства, а к штатной отрицательной - плюс.

Процесс обычно включает длительную зарядку в таком обратном режиме, иногда с последующей глубокой разрядкой и затем уже зарядкой в нормальной полярности. Идея в том, чтобы "растрясти" или разрушить плотный слой сульфата свинца на пластинах за счет электрохимических процессов в обратном направлении.

Цели и ожидаемые результаты

Основная цель переполюсовки - попытка разрушить кристаллы сульфата свинца (PbSO4), которые покрывают поверхность пластин и блокируют электрохимические реакции, приводя к потере емкости и невозможности заряда. Ожидается, что после процедуры аккумулятор частично или полностью восстановит способность принимать заряд и отдавать ток.

Плюсы метода:

• Потенциальное восстановление "мертвых" АКБ: В некоторых, достаточно редких случаях, сильно сульфатированные, но еще не закороченные и не осыпавшиеся батареи могут частично восстановить емкость после переполюсовки, когда другие методы десульфатации не помогли.
• Относительная простота исполнения: Не требует дорогостоящего оборудования, кроме стандартного зарядного устройства с возможностью регулировки тока/напряжения и контроля процесса.
• Последний шанс: Часто рассматривается как крайняя мера перед утилизацией аккумулятора, когда терять уже нечего.

Минусы и серьезные риски:

1. Высокая вероятность полного выхода из строя: Процесс грубо нарушает нормальную электрохимию АКБ. Очень велик риск необратимого разрушения активной массы пластин (особенно положительных), их коробления или замыкания.
2. Потеря емкости: Даже если АКБ "оживет", его реальная емкость и пусковой ток, как правило, существенно ниже исходных характеристик.
3. Сокращение срока службы: Восстановленный таким способом аккумулятор прослужит недолго.
4. Опасность взрыва: При обратной зарядке происходит интенсивное газовыделение (гремучая смесь водорода и кислорода). Малейшая искра или перегрев могут вызвать взрыв. Необходима ОЧЕНЬ хорошая вентиляция и постоянный контроль.
5. Сильный нагрев: Процесс часто сопровождается значительным нагревом корпуса АКБ, что само по себе опасно и ускоряет деградацию пластин.
6. Неприменимость к современным АКБ: Категорически не подходит для кальциевых (Ca/Ca), AGM, GEL и других современных необслуживаемых батарей. Гарантированно убьет их.
7. Токсичность: Риск выброса кислоты и вредных газов требует строгих мер безопасности.

Аспект	Характеристика
Эффективность	Низкая, непредсказуемая, работает только на старых "жидких" АКБ в единичных случаях
Риск разрушения АКБ	Очень высокий
Безопасность	Крайне низкая (взрыв, пожар, кислота)
Типы АКБ	Только старые обслуживаемые (сурьмянистые/малосурьмянистые)
Результат (если повезет)	Частичное восстановление емкости на короткий срок

Вывод: Переполюсовка - крайне рискованный метод восстановления аккумулятора, чреватый его мгновенным и необратимым разрушением, взрывом и травмами. Эффективность низкая и непредсказуема. Применима только как последняя отчаянная попытка к старым обслуживаемым АКБ, не представляющим ценности, с неукоснительным соблюдением мер предосторожности. Для современных батарей абсолютно неприемлема. В большинстве случаев безопаснее и экономичнее утилизировать старый аккумулятор и купить новый.

Механическая очистка пластин в разобранном АКБ

Перед началом работ аккумулятор полностью разряжают до 10,5В, сливают электролит и демонтируют крышку. Пластины аккуратно извлекают из корпуса, предварительно распилив межэлементные перемычки. Каждую пластину отделяют от сепараторов, соблюдая осторожность из-за хрупкости свинцовых решеток.

Очистку проводят под струей дистиллированной воды с помощью мягкой кисти или нейлоновой щетки. Для трудных отложений используют деревянный скребок или пластиковый шпатель, избегая металлических инструментов. Особое внимание уделяют удалению рыхлого слоя сульфата свинца между решетками без деформации активной массы.

Ключевые этапы обработки

1. Промывка пластин: последовательное погружение в 5% раствор пищевой соды для нейтрализации кислоты
2. Механическое удаление отложений: вертикальные движения щеткой от верхнего токосъемника к низу пластины
3. Контроль состояния: отбраковка элементов с
   • осыпавшейся активной массой
   • трещинами в решетках
   • почерневшими участками (признак сульфатации)

Сборку выполняют после просушки пластин на воздухе в тени. При установке соблюдают первоначальную последовательность и полярность. Межэлементные соединения восстанавливают свинцово-оловянным припоем с флюсом на канифольной основе.

Материал	Назначение	Риски
Деревянные клинья	Аккуратное разделение блоков	Застревание в сепараторах
Пластиковая щетка	Удаление рыхлых отложений	Повреждение пор активной массы
Струя воды 0,5 атм	Вымывание шлама	Деформация решеток

Эффективность метода ограничена АКБ с незначительной сульфатацией. После сборки обязательна замена электролита и проведение нескольких циклов "заряд-разряд" с контролем плотности. Герметизацию корпуса выполняют эпоксидными составами, устойчивыми к кислоте.

Установка новой серной кислоты

После завершения десульфатации и тщательной промывки аккумулятора дистиллированной водой, необходимо залить свежий электролит. Важно использовать раствор серной кислоты строго установленной плотности – для большинства регионов России это 1,27-1,28 г/см³ при +25°C. Никогда не применяйте чистую концентрированную кислоту или самодельные смеси.

Приготовление электролита выполняйте в химически стойкой емкости, добавляя КИСЛОТУ в ВОДУ (не наоборот!), чтобы избежать бурной реакции и разбрызгивания. Используйте только дистиллированную воду и кислоту марки "аккумуляторная". Обязательно наденьте средства защиты: кислотостойкие перчатки, очки и фартук.

Порядок заливки и финальные операции

Заливайте электролит в каждую банку аккумулятора тонкой струей, используя стеклянную воронку и мерный стакан. Уровень должен быть на 10-15 мм выше пластин (или согласно меткам на корпусе). После заливки оставьте АКБ на 2-4 часа для пропитки пластин – плотность может незначительно снизиться.

Обязательные этапы перед эксплуатацией:

1. Контроль плотности в каждой банке ареометром. При отклонении от нормы (1,27 г/см³) выполните коррекцию: отберите электролит и долейте дистиллированную воду (если плотность выше) или электролит 1,40 г/см³ (если ниже).
2. Начальный заряд током 0,1 от емкости АКБ (например, 6А для 60Ач) до стабилизации напряжения и плотности на клеммах в течение 2-3 часов. Избегайте перегрева корпуса.
3. Финальная проверка напряжения без нагрузки (12,6-12,8В для 12В АКБ) и под нагрузочной вилкой.

Параметр	Нормальное значение	Действия при отклонении
Плотность электролита	1,27-1,28 г/см³	Корректировка до нормы
Напряжение холостого хода	12.6-12.8В	Дозаряд или проверка банок
Падение напряжения под нагрузкой	>10.5В (5-7 сек)	Повтор цикла десульфатации

Предупреждение: Аккумулятор с новым электролитом требует 3-5 полных циклов "разряд-заряд" для выхода на номинальную емкость. Избегайте глубоких разрядов в первый месяц эксплуатации. Утилизируйте отработанный электролит через специализированные пункты приема.

Комбинирование нескольких методов

Эффективность десульфатации существенно повышается при комбинировании физических и химических методов. Это позволяет воздействовать на сульфат свинца комплексно: разрушать крупные кристаллы механически или электроимпульсами, одновременно растворяя мелкие отложения химическими реагентами. Такой подход особенно актуален для аккумуляторов с глубокой сульфатацией, где одиночные методы часто не дают результата.

Ключевым принципом является последовательность применения технологий. Сначала используют импульсные токи для разрушения плотных пластов сульфатов, затем проводят химическую промывку для вывода остаточных соединений из активной массы. Обязательным завершающим этапом выступает контрольно-тренировочный цикл (КТЦ) для восстановления емкости.

Практические схемы комбинирования

• Импульс + десульфатирующая присадка: После 2-3 циклов зарядки импульсным током в электролит вводят химический активатор. Выдержка 24-48 часов позволяет реагенту проникнуть в глубокие слои пластин.
• Промывка + КТЦ + импульс: Механическая очистка банок дистиллированной водой удаляет рыхлый осадок. Далее 5-7 циклов КТЦ чередуют с импульсной зарядкой для восстановления структуры пластин.

Этап	Метод	Длительность	Цель
1	Импульсная зарядка	8-12 часов	Разрушение крупных кристаллов PbSO₄
2	Химическая добавка	24-48 часов	Растворение микрочастиц сульфата
3	Контрольно-тренировочный цикл	3-7 циклов	Восстановление плотности активной массы

Важные ограничения: Комбинации не применяют при

1. Коротком замыкании между пластинами
2. Коррозии токоотводов или осыпании намазки
3. Замерзании электролита с деформацией блоков

Мониторинг напряжения и плотности обязателен на всех этапах. Превышение температуры электролита выше 45°C требует немедленного прекращения процедуры.

Использование ультразвуковой ванны

Ультразвуковая ванна применяется для разрушения сульфата свинца (PbSO₄) на пластинах АКБ посредством кавитации. Звуковые волны высокой частоты (20-100 кГц) создают микроскопические пузырьки в электролите, которые схлопываются с ударной силой, откалывая кристаллические отложения без повреждения активной массы.

Процесс требует извлечения электролита и заливки дистиллированной воды. Аккумулятор погружается в ванну на 3-8 часов при температуре 25-40°C. Эффективность зависит от степени сульфатации: при кристаллах крупнее 5 мм метод теряет действенность.

Ключевые этапы обработки

1. Подготовка АКБ: Разрядить батарею до 10,5В, слить электролит, промыть банки дистиллированной водой.
2. Настройка оборудования: Установить частоту 40-60 кГц, температуру 30°C, таймер на 4 часа.
3. Обработка: Залить воду в секции АКБ, погрузить в ванну (клеммы над жидкостью!).
4. Завершение: Слить воду, залить свежий электролит плотностью 1,27 г/см³, выполнить зарядку малым током (0,1C).

Важные ограничения:

• Не подходит для аккумуляторов с осыпавшимися пластинами или механическими повреждениями корпуса
• Требует профессионального оборудования (мощность ≥100 Вт на банку)
• Риск перегрева при превышении времени обработки

Параметр	Оптимальное значение	Критическое отклонение
Частота ультразвука	40-60 кГц	>100 кГц (разрушение пластин)
Температура	30±5°C	>50°C (деформация сепараторов)
Длительность сеанса	4-6 часов	>8 часов (риск вибрационных повреждений)

Результативность подтверждается снижением внутреннего сопротивления на 15-40% и восстановлением ёмкости до 70-90% от номинала. После обработки обязательна тренировка циклами заряда-разряда для закрепления эффекта.

Проверка напряжения под нагрузкой

Данный метод позволяет оценить реальную работоспособность аккумулятора при имитации пусковых условий. Замер производится специальным прибором – нагрузочной вилкой, которая создаёт ток, близкий к пусковому (обычно 100-200А для легковых авто).

Клеммы вилки плотно прижимаются к выводам АКБ на 5-10 секунд. Критически важно фиксировать напряжение в момент пиковой нагрузки (первые 3 секунды) и его стабильность. Показания снимаются при температуре электролита +20...+25°C.

Интерпретация результатов

Напряжение 9.6В и выше свидетельствует о хорошем состоянии батареи. Значения в диапазоне 8.5-9.5В указывают на:

• Частичную сульфатацию пластин
• Потерю ёмкости
• Необходимость восстановительных процедур

Падение ниже 7.5В или быстрое проседание напряжения сигнализирует о:

1. Глубокой сульфатации
2. Возможном замыкании секций
3. Критическом износе

Напряжение под нагрузкой	Состояние АКБ	Рекомендуемое действие
> 9.6В	Отличное	Эксплуатация без ограничений
8.5-9.5В	Удовлетворительное (начальная сульфатация)	Десульфатация зарядным устройством
< 8.5В	Критическое (глубокая сульфатация)	Многоэтапное восстановление или замена

Важно: После снятия нагрузки напряжение должно восстановиться до 12.4В и выше в течение 1 минуты. Медленное восстановление – дополнительный признак сульфатации.

Измерение остаточной ёмкости

Определение фактической остаточной ёмкости (Ah) аккумулятора является ключевым этапом перед началом и после проведения десульфатации. Без точного измерения невозможно объективно оценить текущее состояние батареи, степень ее износа и, главное, эффективность предпринятых мер по восстановлению. Знание остаточной ёмкости позволяет принять взвешенное решение: целесообразно ли дальнейшее восстановление или аккумулятор подлежит замене.

Измерение заключается в определении количества энергии, которое батарея способна отдать при разряде от 100% до заданного конечного напряжения (обычно 10.5В для 12В АКБ) при определенной температуре (стандартно +25°C) и заданном токе разряда. Наиболее точные результаты получают при контрольном разряде постоянным током, однако существуют и более быстрые, хотя и менее точные, методы оценки.

Методы измерения остаточной ёмкости

Существует несколько основных подходов к определению остаточной ёмкости:

1. Эталонный метод (Контрольный разряд):
   • Аккумулятор полностью заряжают до напряжения 14.4-14.8В и стабилизации тока заряда.
   • Разряжают его постоянным током, величина которого обычно равна 0.05C (где C - номинальная емкость). Например, для АКБ 60Ач ток разряда будет 3А.
   • Фиксируют время от начала разряда до момента, когда напряжение на клеммах упадет до 10.5В.
   • Рассчитывают емкость: Емкость (Ач) = Ток разряда (А) × Время разряда (ч).

   Этот метод дает наиболее точные результаты, но требует специального оборудования (нагрузочные стенды, программируемые разрядники) и занимает много времени (20 часов для тока 0.05C).

2. Использование нагрузочной вилки:
   • Нагрузочная вилка создает кратковременную (5-10 секунд) высокую нагрузку (обычно 100-200А), имитируя пуск двигателя.
   • Оценивается падение напряжения под нагрузкой.
   • Хотя вилка напрямую не измеряет емкость в Ач, по степени просадки напряжения и его восстановлению после снятия нагрузки опытные специалисты могут косвенно судить о состоянии батареи и примерной остаточной емкости (часто в процентах от номинала).
3. Современные зарядные устройства с анализаторами:

   Многие интеллектуальные зарядные устройства и специализированные анализаторы аккумуляторов оснащены функцией тестирования емкости. Они используют сложные алгоритмы, основанные на:

   • Измерении внутреннего сопротивления.
   • Анализе кривой заряда/разряда.
   • Контрольном разряде малым током (менее точный, но быстрее эталонного).

   Такие устройства предоставляют оценочное значение остаточной емкости (часто в %) за сравнительно короткое время.

4. Мультиметр и токовые клещи (Оценка состояния):

   С помощью мультиметра измеряют напряжение холостого хода (НРЦ) и напряжение под нагрузкой (например, от включенных фар). Токовые клещи позволяют замерить ток утечки и ток заряда/разряда. Хотя эти инструменты не позволяют напрямую измерить емкость в Ач, совокупность показаний (НРЦ, просадка под нагрузкой, скорость заряда) дает важную информацию для общей оценки состояния батареи.

Метод	Точность	Сложность/Время	Оборудование
Контрольный разряд (Эталонный)	Очень Высокая	Высокая / Длительное (часы)	Спец. разрядник, нагрузочный стенд
Зарядное устройство/Анализатор	Средняя - Высокая	Низкая / Среднее (десятки минут - часы)	Интеллектуальное ЗУ, анализатор АКБ
Нагрузочная вилка	Низкая (косвенная оценка)	Низкая / Быстрое (секунды)	Нагрузочная вилка
Мультиметр + Токовые клещи	Очень Низкая (только общая оценка)	Средняя / Среднее	Мультиметр, Токовые клещи

Для получения достоверных результатов при контрольном разряде критически важно обеспечить стабильность тока разряда и контроль температуры окружающей среды (или компенсацию результатов по температуре). Измеренная остаточная емкость сравнивается с номинальной (указанной на корпусе АКБ), и на основе этого сравнения делается вывод о степени сульфатации и потенциале восстановления.

Временные рамки химического растворения

Химическое растворение сульфата свинца при десульфатации требует строгого соблюдения временных интервалов. Процесс основан на реакции активных компонентов раствора с кристаллами PbSO₄, скорость которой зависит от концентрации реагентов, температуры и степени сульфатации. Превышение допустимого времени экспозиции приводит к агрессивному воздействию на свинцовые пластины и сепараторы.

Типичные временные рамки варьируются от 4 до 12 часов для щадящих растворов на основе трилона Б или аммиачной селитры. Для плотных отложений процедура может повторяться циклами с промежуточными замерами плотности электролита. Экспресс-методы с высококонцентрированными составами сокращают время до 1-2 часов, но требуют тщательного контроля напряжения на клеммах.

Критерии определения длительности обработки

Ключевые факторы, влияющие на время химической десульфатации:

• Толщина сульфатного слоя: визуально определяется по белому налету на пластинах
• Температурный режим: +20...+25°C ускоряет реакцию в 1.5 раза по сравнению с +10°C
• Состояние пластин: глубоко сульфатированные электроды требуют многоэтапной обработки

Тип раствора	Среднее время обработки	Максимальная длительность
Трилон Б (10%)	6-8 часов	12 часов
Аммиачная селитра (25%)	4-6 часов	8 часов
Специализированные присадки	1-3 часа	4 часа

Контрольные признаки завершения процесса: прекращение газовыделения, осветление электролита, рост напряжения на клеммах до 12.8В. После химической обработки обязательна полная замена электролита и зарядка малыми токами (0.1 от ёмкости).

Электролит стратегии при десульфатации

Электролит выступает ключевым агентом в десульфатации, обеспечивая ионный обмен и растворение сульфата свинца. Стандартный состав – раствор серной кислоты плотностью 1.27-1.28 г/см³, но при восстановлении применяются модификации: замена, добавление присадок или регулировка концентрации. Успех зависит от контроля химических параметров и соблюдения этапов обработки.

Критически важен мониторинг плотности ареометром: рост значений сигнализирует о разрушении сульфатных отложений и высвобождении SO₄²⁻ в раствор. Недостаточный уровень восполняют только дистиллированной водой во избежание нарушения баланса. Температура электролита поддерживается в диапазоне 20-25°C для оптимальной электрохимической активности.

Основные методы работы с электролитом

Для усиления реакции применяют:

• Многоразовая промывка: Слив старого электролита, залив дистиллированной воды и зарядка малым током (0.5-1А) с последующим сливом. Цикл повторяют до снижения мутности.
• Химические добавки:
  • Трилон Б (2-3% от объема): хелатирует ионы свинца, разрушая кристаллы PbSO₄.
  • Сульфат магния (5% раствор): снижает сопротивление пластин, ускоряя десульфатацию.
• Корректировка плотности: После десульфатации доводят плотность до нормы серной кислотой, избегая превышения 1.30 г/см³.

Стратегия	Концентрация/дозировка	Экспозиция
Трилон Б	20-30 г/л электролита	48 часов + заряд 12В/2А
Сульфат магния	50 г/л дистил. воды	Циклы заряда-разряда (5-6 повторов)
Многоэтапная промывка	Полная замена ×3-5	24 часа на цикл с зарядом 1А

Важно: Добавки вводят после предварительной очистки пластин! При работе с кислотой используют защитные очки и перчатки. Эффективность оценивают по стабилизации плотности (Δ ≤ 0.01 г/см³ за 2 часа) и росту напряжения холостого хода.

Циклы осцилляции для старых аккумуляторов

Циклы осцилляции представляют собой контролируемые процессы заряда-разряда с использованием специальных импульсных устройств. Суть метода заключается в подаче на клеммы АКБ коротких высокочастотных импульсов тока переменной полярности, которые разрушают кристаллы сульфата свинца на пластинах.

Частота импульсов (обычно 2-10 кГц) и их амплитуда подбираются индивидуально под состояние батареи. Этот подход позволяет воздействовать на глубокие слои активной массы без перегрева электродов, что критично для старых аккумуляторов с осыпавшимися пластинами.

Ключевые аспекты применения

Эффективность осцилляции зависит от соблюдения трех параметров:

1. Длительность цикла (8-48 часов) – определяется степенью сульфатации
2. Амплитуда напряжения (12-16В) – предотвращает электролиз воды
3. Соотношение импульсов – 1:3 между разрядными и зарядными фазами

Важно: Процесс требует постоянного контроля напряжения и температуры электролита. Превышение +45°C сигнализирует о необходимости прекращения процедуры.

Степень сульфатации	Рекомендуемая длительность	Восстановленная емкость
Слабая (белесый налет)	8-12 часов	до 95% от номинала
Средняя (кристаллы до 0.5 мм)	18-24 часа	75-85%
Тяжелая (сплошной слой)	36-48 часов	не более 50-60%

После завершения цикла обязательна полная зарядка классическим способом с последующей проверкой плотности электролита. Не подлежат восстановлению аккумуляторы с:

• Коротозамкнутыми банками
• Критической коррозией решеток
• Объемным осыпанием активной массы

Постоянное поддержание заряда

Ключевой принцип предотвращения сульфатации – поддержание АКБ в полностью заряженном состоянии. При напряжении выше 12,6 В электрохимические процессы идут в обратном направлении, растворяя кристаллы сульфата свинца на пластинах. Недозаряд или длительное хранение в разряженном состоянии ускоряют образование необратимых отложений.

Используйте автоматические зарядные устройства с режимом поддержки ("подзаряд" или "компенсация"). Они отслеживают напряжение на клеммах и включают микротоки при падении ниже порогового значения (обычно 12,7–13,2 В). Это критически важно для автомобилей с нерегулярным использованием или короткими поездками, когда генератор не успевает восполнить потерю заряда.

Практические методы поддержания заряда

Типы устройств и их применение:

• Буферные зарядные станции – подключаются к бортовой сети при длительной стоянке, компенсируя саморазряд и токи утечки (например, сигнализации)
• Солнечные панели с контроллером – для поддержки заряда на стоянках или в гаражах без электросети
• Умные ЗУ с десульфатирующим циклом – периодически подают импульсы высокого напряжения для разрушения мелких кристаллов сульфатов

Параметры безопасной компенсации:

Напряжение поддержки	13,5–13,8 В
Ток компенсации	0,5–2% от емкости АКБ
Макс. длительность	Не ограничена (при корректном напряжении)
Тип АКБ	WET, AGM, GEL (требует настройки напряжения)

Обязательно отсоединяйте АКБ от бортовой сети при использовании сторонних ЗУ дольше 1 месяца. Контролируйте уровень электролита в обслуживаемых батареях – перезаряд в буферном режиме может вызвать его выкипание.

Ошибки при работе с необслуживаемыми АКБ

Основная ошибка при десульфатации необслуживаемых батарей – попытка физического вскрытия корпуса для доступа к электролиту. Герметичный моноблок не предназначен для разборки: нарушение целостности корпуса ведет к утечке электролита, повреждению сепараторов и полному выходу АКБ из строя.

Не менее критично игнорирование автоматики зарядных устройств. Принудительная подача высокого тока (свыше 10% емкости) или напряжения выше 14.7В провоцирует закипание электролита без возможности долива воды. Это вызывает необратимую деформацию пластин и вздутие корпуса из-за избыточного давления газов.

Распространенные заблуждения

• Зарядка обычным ЗУ
  Ошибка: Использование устройств без режима "необслуживаемые АКБ" или контроля напряжения.
  Последствие: Отсутствие компенсации саморазряда и перезаряд.
• Добавление воды через клапан
  Ошибка: Принудительное вскрытие клапанов для пополнения уровня электролита.
  Последствие: Нарушение рекомбинации газов и баланса давления.
• Механическая очистка клемм
  Ошибка: Грубая зачистка наконечников металлическими щетками.
  Последствие: Повреждение герметизации выводных контактов и коррозия шин.

Ошибочное действие	Правильная альтернатива
Использование ручных зарядных устройств без индикации	Зарядка автоматическими ЗУ с этапом десульфатации и контролем U/I
Эксплуатация при глубоком разряде (менее 11.8V)	Немедленная подзарядка при падении напряжения до 12.2V
Установка на транспорт с неисправным генератором	Регулярная проверка напряжения бортовой сети (13.9–14.4V)

Категорически недопустимо применять "дедовские" методы вроде добавления кислоты или промывки банок – это разрушает кальциевые пластины и лабиринтные системы газоотвода. Единственно безопасный способ восстановления – цикличная зарядка импульсными устройствами с программой десульфатации.

Взрывоопасность процесса десульфатации - меры предосторожности

Основная взрывоопасность при десульфатации автомобильного аккумулятора, как и при любой зарядке свинцово-кислотных АКБ, связана с выделением водорода (H₂) и кислорода (O₂). Этот процесс, называемый электролизом воды, интенсивно протекает на заключительных стадиях зарядки и особенно во время режимов десульфатации, часто связанных с повышенным напряжением, импульсными токами или циклами заряд-разряд. Образующаяся смесь водорода с кислородом воздуха (гремучий газ) крайне взрывоопасна.

Искра или открытое пламя – главные источники воспламенения. Искра может возникнуть при отсоединении клемм зарядного устройства под нагрузкой, при замыкании клемм инструментом, от статического электричества, от неисправного коммутационного оборудования зарядного устройства или даже от трения. Взрыв гремучей смеси внутри замкнутого корпуса аккумулятора приводит к мгновенному разрушению корпуса с разлетом осколков пластика и брызг серной кислоты, представляя серьезную угрозу для окружающих и имущества.

Ключевые меры предосторожности

Строгое соблюдение следующих правил минимизирует риск взрыва:

• Обеспечьте интенсивное проветривание: Работайте исключительно в хорошо проветриваемых помещениях (идеально - на улице под навесом, в гараже с открытыми воротами, в мастерской с принудительной вентиляцией). Никогда не проводите десульфатацию в жилых комнатах, подвалах без вентиляции или закрытых боксах.
• Исключите источники открытого огня и искр: Запрещено курить, пользоваться открытым пламенем (горелки, паяльные лампы), искрообразующим инструментом вблизи заряжаемого аккумулятора. Держите АКБ на расстоянии не менее 2-3 метров от потенциальных источников искр (печи, двигатели, выключатели).
• Соблюдайте правильную последовательность подключения/отключения: Перед подключением зарядного устройства к сети 220В подсоедините его клеммы к аккумулятору: сначала красный (+) к плюсу АКБ, затем черный (-) к минусу АКБ. Перед отключением сначала отсоедините зарядное устройство от сети 220В, затем снимите клеммы с АКБ в обратном порядке: сначала черный (-), потом красный (+). Это исключает искрение при коммутации под нагрузкой.
• Не допускайте перезаряда и перегрева: Тщательно контролируйте процесс, особенно при использовании самодельных схем или неавтоматических зарядных устройств. Перезаряд резко усиливает газовыделение. Прекратите зарядку, если корпус АКБ становится горячим (более 40-45°C). Используйте зарядные устройства с автоматическим отключением или переходом в буферный режим по окончании заряда.
• Проверяйте уровень и плотность электролита (для обслуживаемых АКБ): Убедитесь, что пластины полностью покрыты электролитом перед началом процесса. Низкий уровень оголяет пластины, увеличивая риск перегрева и искрообразования внутри банок. Доливайте только дистиллированную воду до начала зарядки/десульфатации.
• Избегайте замыканий клемм: Следите, чтобы на клеммы не могли упасть металлические предметы (ключи, инструменты). Используйте защитные колпачки или изолируйте клеммы после подключения зарядных проводов.
• Снижайте статическое электричество: Работайте в одежде из натуральных материалов, по возможности заземлите корпус аккумулятора (особенно важно в сухом климате или при низкой влажности).
• Не наклоняйтесь над аккумулятором: Держите лицо и тело на безопасном расстоянии от АКБ во время процесса, особенно при замерах напряжения или плотности.

Следующая таблица суммирует основные опасности и соответствующие меры предосторожности:

Опасность	Мера предосторожности	Комментарий
Скопление гремучего газа (H₂+O₂)	Интенсивное проветривание	Обязательно для любого помещения
Искра от открытого пламени, инструмента, статики	Исключение источников огня/искр, правильная коммутация, антистатич. меры	Главный инициатор взрыва
Искра при подключении/отключении зарядного устройства	Строгая последовательность: Сеть 220В - ПОСЛЕДНЯЯ при включении, ПЕРВАЯ при выключении	Критически важное правило
Усиленное газовыделение при перезаряде/перегреве	Контроль напряжения, тока, температуры, использование автоматических ЗУ	Особенно актуально при длительных циклах десульфатации
Искра внутри банки из-за оголенных пластин	Контроль уровня электролита (обслуживаемые АКБ), долив ДО начала процесса	Категорически нельзя доливать при включенном ЗУ

Температурный режим во время восстановления

Температура напрямую влияет на скорость электрохимических реакций при десульфатации. Низкие значения замедляют растворение сульфата свинца, а превышение допустимого порога провоцирует термическое разрушение пластин и выкипание электролита. Контроль этого параметра обязателен на всех этапах цикла восстановления.

Оптимальный диапазон для большинства методик составляет +15°C до +35°C. При использовании импульсных зарядных устройств или химических добавок критично избегать локального перегрева банок, возникающего при интенсивном газовыделении. Резкие колебания температуры (например, при переносе аккумулятора из холода в тепло) вызывают конденсацию влаги внутри корпуса и сокращают ресурс.

Ключевые аспекты контроля

Риски при нарушении режима:

• Ниже +10°C: Снижение ионной проводимости электролита, неполное растворение кристаллов PbSO₄
• Выше +40°C: Деформация сепараторов, ускоренная коррозия решёток, падение напряжения
• Резкие перепады: Расслоение электролита, микротрещины в активной массе

Рекомендации:

1. Использовать термометр для мониторинга электролита
2. При работе в гараже зимой предварительно выдержать АКБ 8-12 часов при +20°C
3. Обеспечить вентиляцию при длительных циклах заряд-разряд

Температура	Действие
+5°C до +15°C	Увеличить длительность цикла на 25-40%
+35°C до +40°C	Снизить зарядный ток на 30%, сократить время этапа
Выше +40°C	Немедленно прекратить процесс

Вентиляция помещения при работе с кислотой

При десульфатации и обслуживании кислотных аккумуляторов неизбежно выделяются агрессивные испарения серной кислоты и взрывоопасный водород. Без эффективного воздухообмена эти газы накапливаются, создавая угрозу химических ожогов дыхательных путей, отравления или воспламенения от малейшей искры.

Естественной вентиляции через открытые окна недостаточно из-за высокой плотности паров кислоты, которые скапливаются у пола. Обязательна принудительная вытяжная система с нижним забором воздуха – вентиляторы должны монтироваться не выше 30 см от уровня пола для захвата тяжелых испарений.

Требования к системе вентиляции

• Производительность: Минимальный воздухообмен – 10 объемов помещения в час. Для типового гаража 20 м³ это 200 м³/ч.
• Материалы: Вентиляционные каналы и решетки из кислотостойкого пластика (ПВХ, полипропилен) или алюминия с защитным покрытием.
• Безопасность: Вентиляторы во взрывозащищенном исполнении (маркировка Ex) для исключения воспламенения водорода.

Дополнительные меры включают установку вытяжного зонта над местом зарядки/восстановления АКБ и использование респиратора с фильтрами класса А (против паров кислоты) даже при работающей вентиляции. Регулярно проверяйте тягу анемометром перед началом работ.

Результативность для разных типов батарей

Эффективность десульфатации напрямую зависит от типа автомобильного аккумулятора и степени его сульфатации. Не все АКБ одинаково хорошо поддаются восстановлению, и понимание этих различий критически важно для выбора метода и оценки вероятного успеха.

Свинцово-кислотные батареи с жидким электролитом (WET - обслуживаемые и малообслуживаемые) демонстрируют наилучшую отзывчивость к десульфатации, особенно на ранних стадиях процесса. Кальциевые (Ca/Ca) и гибридные (Ca/Sb) АКБ, а также батареи AGM и GEL имеют специфические особенности, существенно влияющие на результативность восстановления.

Восстановимость по типам АКБ

Наиболее восстанавливаемые (WET - Сурьмянистые/Малосурьмянистые):

• Высокая вероятность успеха при умеренной и средней сульфатации.
• Хорошо реагируют как на импульсные/циклические методы зарядки, так и на химическую очистку (при наличии доступа к банкам).
• Возможны многократные циклы восстановления при правильной последующей эксплуатации.

Ограниченно восстанавливаемые (AGM - Absorbent Glass Mat):

• Восстановление возможно, но с оговорками, преимущественно на ранних стадиях сульфатации.
• Требуют особой осторожности с напряжением и током во время десульфатации (риск перегрева, коробления пластин из-за плотной компрессии матов).
• Импульсные методы предпочтительнее химических (доступ к электролиту затруднен или невозможен).
• Результативность ниже, чем у WET, полное восстановление емкости маловероятно.

Плохо восстанавливаемые (Кальциевые - Ca/Ca):

• Низкая эффективность стандартных методов десульфатации.
• Кальциевые легирующие добавки увеличивают устойчивость пластин к коррозии, но делают сульфат кальция (образующийся при глубоких разрядах) очень труднорастворимым.
• Импульсные зарядные устройства часто неэффективны против плотного слоя сульфата кальция.
• Шансы на успешное восстановление значительной емкости минимальны, особенно после глубоких разрядов.

Практически не восстанавливаемые (GEL - Гелевые):

• Крайне низкая результативность десульфатации.
• Густой гелевый электролит затрудняет диффузию ионов и растворение сульфатов даже при использовании специальных режимов зарядки.
• Риск необратимого повреждения структуры геля при попытках агрессивного восстановления (образование пустот, вздутие).
• Восстановление считается экономически нецелесообразным и технически сложным.

Тип АКБ	Пригодность к десульфатации	Ключевые Факторы Результативности	Особенности
WET (Сурьмянистые/Малосурьмянистые)	Высокая	Стадия сульфатации, доступ к банкам	Лучше всего реагируют на все методы
AGM	Ограниченная	Ранняя стадия, контроль напряжения/температуры	Риск повреждения матов, импульсные методы предпочтительны
Кальциевые (Ca/Ca, Гибридные)	Низкая	Глубина разряда, тип сульфата (кальция)	Труднорастворимый сульфат кальция
GEL (Гелевые)	Очень низкая	Практически не эффективны стандартные методы	Риск повреждения гелевой структуры

Важное предупреждение: Попытки десульфатации сильно сульфатированных или глубоко разряженных кальциевых батарей стандартными импульсными зарядными устройствами часто приводят к "ложному успеху" – напряжение поднимается, но реальная емкость остается крайне низкой из-за нерастворимого слоя сульфата кальция на пластинах.

Экономическая целесообразность восстановления

Стоимость профессиональной десульфатации или покупки импульсного зарядного устройства составляет 15-30% от цены нового аккумулятора средней категории. При успешном восстановлении батарея возвращает 70-90% первоначальной емкости, продлевая срок службы на 1-3 года. Для дорогих AGM/Gel-аккумуляторов это особенно выгодно – экономия достигает 60-80%.

Ручная десульфатация электролитом требует минимальных затрат на дистиллированную воду и кислоту, но сопровождается высокими рисками: повреждение пластин при промывке, ошибки в плотности электролита, необходимость специальных помещений для безопасной работы. Экономия нивелируется вероятностью полного выхода АКБ из строя при несоблюдении технологии.

Факторы, влияющие на рентабельность

• Степень сульфатации: Толстый белый налет на пластинах снижает КПД процедуры до 30%
• Возраст батареи: АКБ старше 5 лет редко восстанавливаются из-за коррозии решеток
• Наличие необратимых повреждений: Осыпание активной массы, замыкание банок

Тип АКБ	Средняя стоимость нового (руб)	Экономия при восстановлении
Свинцово-кислотный (55 Ач)	5 000	До 3 500 руб
AGM (70 Ач)	15 000	До 12 000 руб

Ключевое правило: Восстановление оправдано при сохранении структурной целостности пластин и отсутствии коротких замыканий. Экспресс-тест: напряжение холостого хода ≥ 10.8В после 24-часовой паузы. Если АКБ не держит заряд 20 минут под нагрузкой 100А – реанимация экономически нецелесообразна.

Глубокие сульфаты и разрушение пластин

Глубокая сульфатация возникает при длительном нахождении аккумулятора в разряженном состоянии или хроническом недозаряде. Кристаллы сульфата свинца (PbSO₄), образующиеся в ходе нормальных циклов разряда, не растворяются при подзарядке, а укрупняются и преобразуются в стабильные крупнокристаллические структуры. Эти образования обладают высокой электрической сопротивляемостью и прочно сцепляются с поверхностью пластин.

Уплотнённые сульфатные отложения физически деформируют активную массу пластин, блокируя доступ электролита к внутренним слоям. Это вызывает локальные напряжения в материале решёток, приводит к их короблению и микротрещинам. Постепенно нарушается механическая целостность пластин, активное вещество осыпается, а замыкание соседних элементов провоцирует необратимую потерю ёмкости.

Последствия и идентификация глубокой сульфатации

Ключевые признаки разрушения пластин:

• Резкое падение напряжения под нагрузкой (просадка до 8В и ниже за 5-10 секунд)
• Невозможность достижения напряжения насыщения (14.4-14.8В) при зарядке даже после 24 часов
• Повышенное газовыделение и нагрев корпуса при стандартных зарядных токах
• Видимое осыпание активной массы (чёрный осадок на дне банок)

Этап сульфатации	Влияние на пластины	Восстановимость
Начальная (мягкая)	Пористость снижена на 15-20%, решётки стабильны	До 100% методами десульфатации
Глубокая	Активная масса уплотнена на 40-60%, решётки деформированы	Частичная (до 70% ёмкости)
Критическая	Масса отслаивается, сквозные трещины в решётках, осадок	Невозможно (физическое разрушение)

Важно: При осыпании активной массы стандартная десульфатация импульсными токами или химическими добавками неэффективна – процесс разрушения пластин носит необратимый характер. Попытки восстановления могут ускорить короткое замыкание между электродами.

Диагностику проводят тестом под нагрузкой и замером внутреннего сопротивления. Значения свыше 15-20 мОм на банку при наличии осадка подтверждают критическую стадию деградации пластин.

Профилактические меры против сульфатации

Предотвращение образования сульфата свинца на пластинах аккумулятора значительно продлевает его ресурс и сохраняет номинальную емкость. Регулярное соблюдение простых правил эксплуатации сводит к минимуму риск необратимого повреждения батареи кристаллическими отложениями.

Ключевая задача – поддержание оптимального заряда и минимизация глубоких разрядов. Своевременный контроль состояния АКБ и правильные условия хранения играют решающую роль в борьбе с сульфатацией.

Основные профилактические действия

• Избегание глубокого разряда: Не допускайте падения напряжения ниже 11.8В (для 12В АКБ). Крайне критичен разряд ниже 10.5В.
• Регулярная подзарядка: Подзаряжайте аккумулятор, даже если он не используется. Для хранения поддерживайте заряд на уровне 70-100%.
• Контроль уровня электролита: Следите, чтобы пластины были полностью покрыты электролитом. Доливайте только дистиллированную воду при необходимости.
• Чистота клемм и корпуса: Удаляйте грязь и окислы с выводов. Грязь на корпусе вызывает паразитные токи утечки и саморазряд.
• Проверка электрооборудования: Убедитесь в исправности генератора и регулятора напряжения. Недозаряд (ниже 13.8В) или перезаряд (выше 14.7В) губительны.
• Использование "умных" ЗУ: Применяйте зарядные устройства с режимом "десульфатация" или "поддержки" для периодической профилактики малыми токами.
• Правильное хранение: Держите АКБ в прохладном сухом месте (+5°C...+15°C идеально), полностью заряженной. Холод ускоряет саморазряд, жара усиливает коррозию.

Правильная эксплуатация - лучшая профилактика

Глубокий разряд – главный враг свинцово-кислотных аккумуляторов. При падении напряжения ниже 10.8В начинается интенсивное образование сульфата свинца (PbSO₄) на пластинах. Кристаллы этого вещества постепенно увеличиваются, уменьшая активную поверхность электродов и доступ электролита, что необратимо снижает ёмкость батареи.

Короткие поездки с частым запуском двигателя не позволяют генератору полностью восполнить потраченный заряд, особенно зимой при включенных энергоемких потребителях (обогрев, свет, музыка). Это ведет к хроническому недозаряду – основному фактору сульфатации. Систематический недозаряд провоцирует рост крупных, труднорастворимых кристаллов сульфата свинца.

Ключевые правила эксплуатации для предотвращения сульфатации

Контроль состояния:

• Регулярно проверяйте напряжение на клеммах (на заглушенном авто через 8-12 часов). Норма: 12.6-12.8В. Значения ниже 12.4В сигнализируют о необходимости подзаряда.
• Измеряйте плотность электролита ареометром (если АКБ обслуживаемая). Оптимум: 1.27-1.29 г/см³ при +25°C. Разброс между банками >0.01 г/см³ указывает на проблемы.

Зарядные циклы:

• Избегайте глубоких разрядов. Не оставляйте включенными фары, магнитолу или другие приборы при неработающем двигателе.
• Компенсируйте недозаряд. После коротких поездок или длительного простоя (более 2 недель) подключайте зарядное устройство (ЗУ).
• Используйте "умные" ЗУ с режимом "десульфатация" или "восстановление". Они автоматически применяют циклы контролируемого заряда/разряда или импульсные токи для разрушения мелких кристаллов PbSO₄.
• Проводите профилактическую зарядку малым током (1-2% от ёмкости АКБ) даже при нормальном напряжении раз в 3-4 месяца, особенно перед зимой.

Физические условия:

Фактор	Риск	Профилактика
Высокая температура под капотом	Ускоренная коррозия пластин, испарение электролита	Контроль уровня электролита (в обслуживаемых АКБ), чистка вентиляционных каналов
Вибрация	Разрушение активной массы пластин, замыкание	Надежное крепление АКД в штатном месте
Загрязнение корпуса	Саморазряд через токопроводящую пленку	Регулярная очистка клемм и корпуса от окислов и грязи

Дополнительные меры:

1. Минимизируйте "холодные пуски". Перед запуском зимой включите дальний свет на 10-20 секунд для "разогрева" электролита.
2. Избегайте установки разряженной АКД на мороз. Замерзание электролита в разряженном состоянии необратимо разрушает пластины.

Список источников

При подготовке материала использовались научные публикации, техническая документация производителей аккумуляторов и практические руководства по обслуживанию АКБ. Основное внимание уделялось методам десульфатации, подтвержденным лабораторными испытаниями и инженерным опытом.

Критически анализировались современные исследования электрохимических процессов в свинцово-кислотных батареях, а также сравнивались эффективность различных восстановительных технологий. Особый акцент сделан на безопасности процедур для предотвращения повреждения оборудования.

Научные и технические материалы

• ГОСТ Р 53165-2008: Аккумуляторы свинцовые стартерные
• Pavlov D. Lead-Acid Batteries: Science and Technology (Elsevier)
• Журнал "Электрохимическая энергетика": Исследования кристаллизации сульфата свинца
• SAE Technical Papers: Регенерация автомобильных АКБ импульсными токами
• Battery Council International: Technical Manuals on Desulfation Procedures

Практические руководства

1. Varta Automotive Battery Handbook: Раздел по обслуживанию
2. Bosch Automotive Electrics and Electronics: Глава 5
3. Инструкции производителей зарядных устройств CTEK и Optimate
4. Руководства по ремонту автоэлектроники Haynes Publishing

Видео: Это ВОЗМОЖНО - Десульфатация аккумулятора! Оживляем мертвый автомобильный аккумулятор


• Передний бампер Opel Astra H - подбор и ремонт

• Авто-распил - что это и как его распознать

• Заводской тюнинг Chevrolet Aveo T300 - новые возможности
