Как установить обогрев лодобового стекла самому
Статья обновлена: 18.08.2025
Зимнее вождение часто осложняется запотеванием и обледенением лобового стекла. Штатная система обогрева присутствует не во всех автомобилях, а профессиональный монтаж требует значительных затрат.
Самостоятельная установка нагревательных элементов позволяет эффективно решить проблему при минимальных вложениях. Для реализации потребуются доступные материалы и базовые навыки работы с электрооборудованием.

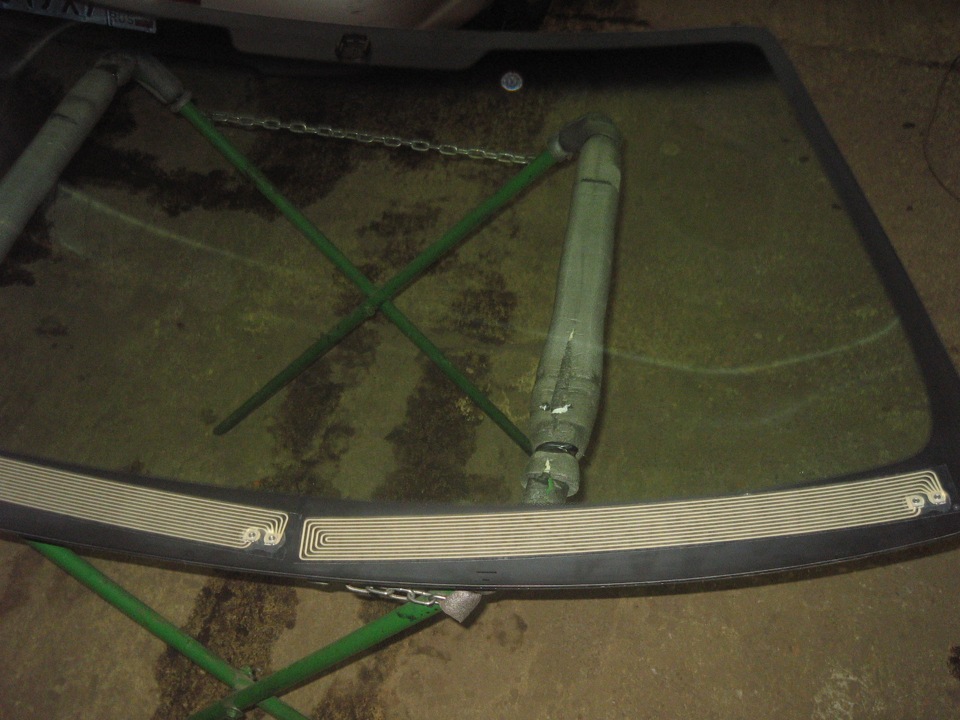

Принцип основан на монтаже токопроводящих нитей по поверхности стекла. Они создают равномерный нагрев, предотвращающий образование конденсата и льда. Правильно выполненная система работает надежно и безопасно в любых погодных условиях.
Выбор качественной токопроводящей плёнки
Ключевым критерием выбора является удельное поверхностное сопротивление, измеряемое в Ом/кв.м. Оптимальный диапазон – от 0.5 до 5 Ом/кв.м: слишком высокое сопротивление снизит эффективность нагрева, а слишком низкое создаст риск перегрузки бортовой сети. Обязательно проверьте сертификаты производителя на соответствие нормам электробезопасности и термостойкости.
Отдавайте предпочтение плёнкам с многослойной структурой, включающей защитное ламинирование от УФ-излучения и механических повреждений. Дешёвые аналоги быстро теряют прозрачность (мутнеют или желтеют) и подвержены расслаиванию при перепадах температур. Толщина качественного материала составляет 100-200 микрон – это обеспечивает гибкость для монтажа на изогнутую поверхность стекла без образования складок.
Критерии оценки материала
При сравнении вариантов обратите внимание на:
- Светопропускание: не менее 75% для сохранения видимости.
- Температурный диапазон: устойчивость к -40°C...+90°C.
- Краевая изоляция: наличие непроводящей окантовки для предотвращения КЗ.
- Клейкий слой: специализированный автомобильный состав с высокой адгезией к стеклу.
| Параметр | Низкое качество | Высокое качество |
|---|---|---|
| Гарантия производителя | ≤ 1 года | ≥ 3 лет |
| Реакция на тонировку | Пузырение при нагреве | Стабильность структуры |
| Равномерность нагрева | Локальные перегревы | Однородное распределение |
Проверяйте целостность упаковки: плёнка должна поставляться в жёстком тубосе, исключающем перегибы. Для подключения обязательны медные шины с серебряным напылением – они обеспечат надёжный контакт и предотвратят окисление точек соединения.
Расчёт необходимой мощности системы обогрева
Определение минимальной мощности – ключевой этап для эффективной работы системы и предотвращения перегрузки бортовой сети. Исходите из площади лобового стекла и требуемой скорости оттаивания/осушения.
Для базовых расчётов используйте формулу: Мощность (Вт) = Площадь стекла (м²) × Удельная мощность (Вт/м²). Удельная мощность зависит от климатических условий: для умеренного климата достаточно 300-400 Вт/м², для сильных морозов (-25°C и ниже) – 500-700 Вт/м².
Факторы, влияющие на мощность
Помимо площади и климата, учитывайте:
- Скорость прогрева: Увеличение мощности на 20-30% сокращает время достижения рабочей температуры.
- Напряжение бортовой сети: Корректируйте мощность при использовании штатных 12В (легковые авто) или 24В (грузовики).
- КПД нагревательных элементов: Нити или плёнка теряют 5-15% энергии на контактных группах и неравномерном распределении.
Пример расчёта
Для стекла площадью 1.6 м² в регионе с морозами до -20°C:
- Выбираем удельную мощность 500 Вт/м² (среднее значение для указанных условий).
- Рассчитываем базовую мощность: 1.6 м² × 500 Вт/м² = 800 Вт.
- Добавляем 25% для быстрого прогрева: 800 Вт + (800 × 0.25) = 1000 Вт.
| Площадь стекла (м²) | Удельная мощность (Вт/м²) | Итоговая мощность (Вт) |
| 1.2 | 400 | 480 |
| 1.6 | 500 | 800 |
| 2.0 | 600 | 1200 |
Важно! Сравните полученное значение с возможностями генератора автомобиля. Суммарная нагрузка (обогрев + фары + печка) не должна превышать 70-80% от номинального тока генератора.
Замеры лобового стекла для точного раскроя
Точность измерений напрямую влияет на эффективность обогрева и эстетику результата. Ошибки приведут к перерасходу материала, неравномерному нагреву или повреждению токопроводящих элементов при монтаже. Неправильно раскроенная пленка или нить не подлежит коррекции после фиксации.
Используйте гибкую сантиметровую ленту (портновскую) и пластиковый скотч для временной фиксации разметки. Очистите стекло от пыли и обезжирьте поверхность. Автомобиль должен стоять на ровной площадке без крена, дворники – отведены от зоны замеров.
Алгоритм действий
- Фиксация контрольных точек:
- Наклейте скотч горизонтально у верхнего/нижнего края стекла
- Отметьте маркером центр и точки через каждые 10 см к краям
- Измерение кривизны:
- Приложите ленту вертикально через центральную метку
- Зафиксируйте расстояние от верхней до нижней рамки с шагом 15 см
- Повторите для крайних левой/правой точек
- Учет особенностей:
- Обведите контур зеркала заднего вида на внешней стороне
- Пометьте зоны датчиков (дождя/света)
- Отступите 3 см от уплотнителей и 5 см от зоны дворников
| Параметр | Способ замера | Допуск |
|---|---|---|
| Ширина | Максимальное расстояние между стойками | ±2 мм |
| Высота | От нижней рамки до кромки крыши | ±3 мм |
| Радиус изгиба | По шаблону из проволоки | ±1.5 мм |
Важно: Все замеры дублируйте на бумажном шаблоне в масштабе 1:5. Для асимметричных стекол помечайте левую/правую сторону. Добавляйте технологический припуск 8-10 мм по контуру для компенсации монтажных погрешностей.
Обезжиривание поверхности стекла спиртовым раствором
Тщательное обезжиривание – критически важный этап перед нанесением нагревательных элементов. Любые следы масел, воска или загрязнений нарушат адгезию токопроводящего клея или фольги, что приведет к отслоению системы обогрева при эксплуатации.
Используйте безворсовую салфетку из микрофибры или хлопка, смоченную изопропиловым спиртом концентрацией 70-90%. Избегайте бытовых чистящих средств – они оставляют химическую пленку. Особое внимание уделите зонам возле уплотнителей и декоративных накладок, где скапливается грязь.
Технология обработки
- Нанесите спирт на салфетку (не распыляйте напрямую на стекло)
- Круговыми движениями протирайте поверхность с сильным нажимом
- Меняйте салфетку при появлении следов загрязнения
- Повторите обработку 2-3 раза на всей рабочей зоне
Контроль чистоты: после испарения спирта поверхность должна быть абсолютно матовой без жирных разводов. Проведите пальцем в перчатке – скрип свидетельствует о правильной обработке. Не прикасайтесь к стеклу голыми руками до фиксации нагревателя!
Вырезание плёнки по контуру стекла с припусками
Нанесите тонкий слой мыльного раствора на внешнюю поверхность лобового стекла для временной фиксации плёнки. Аккуратно разложите нагревательную плёнку поверх стекла, избегая перекосов и заломов материала.
Обведите контур стекла маркером по гидроизолирующему слою плёнки, добавляя припуски 20-25 мм по всему периметру. Особое внимание уделите зоне зеркал заднего вида и датчиков – здесь припуск увеличивается до 30-35 мм для точной подгонки.
Технология раскроя материала
Снимите плёнку со стекла и разместите на чистой ровной поверхности. Используя металлическую линейку и строительный нож с новым лезвием, выполните фигурный рез строго по нанесённой разметке. Держите нож под углом 30° для предотвращения смещения слоёв.
Контрольные точки для точного раскроя:
- Верхний край: совпадение с линией тонировки или креплением зеркала
- Нижняя часть: сохранение припуска в зоне уплотнителя
- Углы: плавные радиусы вместо острых изгибов
| Зона стекла | Размер припуска | Инструмент для резки |
|---|---|---|
| Центральная часть | 20 мм | Нож со сменными лезвиями |
| Зеркала/датчики | 30-35 мм | Криволинейный резак |
| Сложные изгибы | 25 мм | Малый канцелярский нож |
После раскроя проверьте соответствие формы, повторно наложив заготовку на стекло. Убедитесь, что припуски равномерно выступают за границы зоны обогрева. При необходимости скорректируйте контур до снятия защитного слоя.
Подготовка контактных медных шин для токопроводящей плёнки
Отрежьте две медные шины по ширине лобового стекла с запасом 10-15 мм с каждой стороны. Используйте фольгированную медь толщиной 0.1-0.2 мм – слишком толстый материал создаст визуальные помехи.
Тщательно зачистите контактные поверхности шин мелкой наждачной бумагой (зернистость P400-600) до равномерного блеска. Обезжирьте очищенные зоны изопропиловым спиртом, используя безворсовую салфетку.
Этапы формирования контактных узлов
- Нарезка токоведущих элементов
Сформируйте "усики" для подключения проводов:- С одного конца каждой шины вырежьте прямоугольный язычок 15×10 мм
- Загните этот участок под углом 90° к основной плоскости
- Подготовка клеевого слоя
Нанесите на обратную сторону шин токопроводящий клей:- Используйте состав на основе серебра или графита
- Наносите полосу шириной 3-5 мм по всей длине шины
- Дождитесь частичного испарения растворителя (5-7 минут)
- Предварительная фиксация
Приложите шины к токопроводящим дорожкам плёнки:Верхняя шина Выравнивание по верхней кромке нагревательной зоны Нижняя шина Параллельность верхней с отступом 5-7 мм от нижнего края стекла
Плотно прикатайте шины резиновым валиком от центра к краям для удаления воздушных пузырей. Контролируйте отсутствие перекоса – смещение более 1 мм вызовет неравномерный нагрев. Фиксируйте конструкцию малярным скотчем до полной полимеризации клея (24 часа).
Проверка целостности токопроводящего слоя мультиметром
Отключите питание обогревателя от бортовой сети. Тщательно очистите проверяемые контактные площадки по краям стекла от загрязнений и окислов мелкой наждачной бумагой (зернистость 600-800). Обеспечьте прямой доступ к токопроводящим шинам и нитям нагревателя.
Переведите мультиметр в режим измерения сопротивления (Ω) на минимальный предел (200 Ом). Проверьте работоспособность прибора, замкнув щупы между собой – на дисплее должно отображаться значение близкое к 0 Ом. Подготовьте тонкие металлические щупы или заостренные игольчатые наконечники для плотного контакта с проводящими элементами.
Последовательность измерений
- Контроль контактных площадок: Приложите щупы к левой и правой шинам питания. Исправное стекло покажет сопротивление 1-6 Ом. Отсутствие показаний свидетельствует об обрыве цепи.
- Поиск обрыва нитей:
- Зафиксируйте один щуп на левой шине
- Вторым щупом последовательно касайтесь каждой нити вдоль стекла, начиная от шины
- Резкое возрастание сопротивления до бесконечности укажет точку обрыва
- Проверка замыканий: Переключите мультиметр в режим прозвонки (значок диода). Прикоснитесь щупами к соседним нитям. Звуковой сигнал укажет на короткое замыкание.
| Показания мультиметра | Диагноз |
| 0.8 - 6 Ом (между шинами) | Цепь исправна |
| ∞ Ом (OL) между шинами | Обрыв магистральной цепи |
| ∞ Ом на отдельной нити | Обрыв нагревательного элемента |
| 0 Ом между соседними нитями | Межниточное замыкание |
При обнаружении обрыва между нитями отметьте поврежденный участок маркером. Для точечного ремонта используйте токопроводящий клей, нанося его перпендикулярно разрыву тонкой полоской шириной 1-2 мм. Избегайте перекрытия соседних нитей во избежание замыканий.
Нанесение монтажного клея на заднюю сторону плёнки
Очистите тыльную поверхность токопроводящей плёнки от пыли и жировых следов с помощью спиртового раствора и безворсовой салфетки. Дождитесь полного испарения жидкости – это критично для адгезии.
Нанесите клей тонким равномерным слоем по всей площади контакта с поверхностью стекла. Используйте пластиковый шпатель или ракель с гладкой кромкой для распределения состава, избегая пропусков и бугорков. Оптимальная толщина слоя – 0.5-1 мм.
Технологические нюансы
- Работайте при температуре +15...+25°C – холод снижает текучесть клея
- Выбирайте термостойкий электропроводящий состав (например, на основе эпоксидной смолы)
- Исключите контакт с краями токоведущих дорожек – замыкание выведет систему из строя
| Ошибка | Последствие | Профилактика |
|---|---|---|
| Воздушные пузыри | Локальный перегрев плёнки | Нанесение крестообразными движениями шпателя |
| Превышение толщины слоя | Длительное высыхание (свыше 24 часов) | Использование зубчатого шпателя |
Сразу после нанесения прижмите плёнку к стеклу через сухую ткань, начиная от центра к краям. Важно: позиционирование должно быть финальным – отрыв для коррекции нарушит клеевой слой.
Точная установка плёнки на внутреннюю поверхность стекла
Ошибки при монтаже нагревательной плёнки приведут к пузырям, неравномерному прогреву и сокращению срока службы системы. Точность размещения критична для эффективной теплопередачи и отсутствия помех водителю.
Перед началом работ тщательно обезжирьте стекло изопропиловым спиртом, удалите пыль салфеткой из микрофибры и просушите поверхность феном. Убедитесь в отсутствии сквозняков в салоне – пыль или влага испортят результат.
Пошаговый монтаж
Фиксация токопроводящих элементов:
- Наклейте медные шины параллельно нижней кромке стекла с отступом 1-2 см от уплотнителя
- Проверьте зазор до дефлекторов обдува – минимум 3 см для избежания перегрева
Наклеивание плёнки:
- Снимите защитный слой с сегмента шириной 5-7 см
- Прижмите край плёнки к шине, выравнивая по нижней разметке
- Постепенно удаляя подложку, разглаживайте плёнку ракелем от центра к краям
- Особое внимание уделите зоне возле зеркала заднего вида
| Проблема | Решение |
|---|---|
| Появились пузыри | Проткните иглой и выгоните воздух ракелем |
| Перекос полотна | Аккуратно отклейте секцию и перепозиционируйте |
| Морщины у краёв | Прогрейте феном на 40°C и разгладьте |
После монтажа не включайте обогрев 24 часа – клею требуется полимеризация. Проверку работоспособности проводите мультиметром, замеряя сопротивление на клеммах.
Равномерное разглаживание плёнки без пузырей воздуха
Начинайте разглаживание от центра стекла к краям, используя пластиковый ракель с мягкой насадкой. Держите инструмент под углом 30-45 градусов, прикладывая умеренное давление для постепенного вытеснения влаги и воздуха.
При появлении крупных пузырей аккуратно приподнимите край плёнки ближайшим к дефекту участком и повторите выгонку жидкости ракелем. Для мелких пузырьков диаметром до 5 мм используйте иглу: проколите пузырь у края, выпустите воздух и плотно прижмите место прокола салфеткой.
Ключевые этапы работы
- Подготовьте раствор: 500 мл воды + 5 капель средства для мытья окон
- Обильно смочите стекло до снятия защитного слоя с плёнки
- Используйте метод "креста": сначала вертикальные движения ракелем, затем горизонтальные
Важные нюансы:
- Температура в салоне должна быть выше +15°C
- При разглаживании поддерживайте равномерное натяжение плёнки
- Обработайте края стекла феном на низкой мощности для лучшей адгезии
| Проблема | Решение |
| Возвращающиеся пузыри | Увеличьте количество мыльного раствора под плёнкой |
| Морщины у краёв | Прогрейте участок феном и разгладьте ракелем |
| Пыль под плёнкой | Используйте липкую ленту для удаления частиц |
Удаление излишков клея по краям стекла
После установки нагревательной плёнки и её фиксации клеем по периметру стекла, неизбежно образуются излишки состава, выступающие за границы монтажа. Эти наплывы необходимо аккуратно удалить до полного застывания клея, чтобы обеспечить эстетичный вид и предотвратить отслоение элементов системы в будущем.
Для работы подготовьте острый канцелярский нож или лезвие бритвы, медицинский спирт или специальный очиститель для автостекол, микрофибровую салфетку без ворса и пластиковый скребок. Избегайте абразивных материалов и агрессивных растворителей, способных повредить дефростер или ламинирующий слой стекла.
Пошаговая процедура удаления
- Дождитесь частичного схватывания клея (консистенция резины) согласно инструкции производителя – обычно через 15-25 минут.
- Срежьте крупные наплывы лезвием под углом 30-45° к стеклу, ведя нож от центра плёнки к краю стекла.
- Остатки клея обработайте салфеткой, смоченной в спирте, круговыми движениями без нажима.
- Тонкую клеевую плёнку удалите пластиковым скребком, двигая его строго вдоль края нагревательного элемента.
- Не допускайте контакта спирта с токопроводящими шинами дефростера
- Контролируйте усилие при работе скребком во избежание царапин
- Проверьте герметичность прилегания плёнки после очистки
Фиксация контактных шин по краям нагревательной зоны
Надежное крепление токопроводящих шин определяет равномерность нагрева и долговечность всей системы. Используйте только специализированный токопроводящий клей для автостекол – обычные составы не обеспечат стабильного контакта и быстро отслоятся.
Тщательно обезжирьте зону крепления ацетоном или спиртом, удаляя все загрязнения. Нанесите клей тонким непрерывным слоем по всей длине шины, избегая разрывов и пузырей – это предотвратит локальный перегрев.
Технология монтажа
Последовательно выполните следующие шаги:
- Приложите шину к размеченной линии строго параллельно краю стекла
- Плотно прижмите резиновым валиком от центра к краям
- Удалите излишки клея неметаллическим шпателем
- Зафиксируйте шину малярным скотчем через бумажную прокладку
Контролируйте ключевые параметры фиксации:
| Расстояние до края стекла | 3-5 мм |
| Высота наплыва клея | ≤ 1 мм |
| Время сушки | 24 часа при +20°C |
| Допустимое смещение | < 0.5 мм по всей длине |
Не включайте обогрев до полной полимеризации клея! Проверьте сопротивление между шинами мультиметром – расхождение с паспортными значениями не должно превышать 10%. Образовавшиеся воздушные карманы проткните иглой и заполните клеем.
Пайка проводов питания к медным шинам
Тщательно зачистите контактные площадки на медных шинах в зоне пайки, используя мелкую наждачную бумагу или абразивную губку. Обезжирьте поверхности изопропиловым спиртом для удаления любых загрязнений и оксидного слоя. Аналогичную обработку проведите с концами силовых проводов, сняв изоляцию на 8-10 мм и залудив оголенные жилы.
Нагрейте паяльник мощностью от 60 Вт, оптимально – 80-100 Вт. Нанесите небольшое количество флюса (канифоль или нейтральный паяльный гель) на подготовленные участки шин и проводов. Приложите залуженный конец провода к шине, прогрейте зону соединения жалом паяльника 3-5 секунд, после чего введите припой (марка ПОС-60) в точку контакта. Добейтесь равномерного растекания припоя вокруг провода.
Ключевые требования к соединению
- Температурный режим: избегайте перегрева шины – максимальное время контакта паяльника не должно превышать 7 секунд
- Фиксация провода: используйте струбцину или помощника для плотного прижатия кабеля к шине во время пайки
- Контроль качества: готовое соединение должно иметь гладкую блестящую поверхность без трещин, наплывов или непропаянных зон
После остывания места пайки обязательно изолируйте соединение термоусадочной трубкой или несколькими слоями электроизоляционной ленты. Проверьте механическую прочность соединения легким подергиванием провода – отсутствие люфта подтвердит надежность контакта. Убедитесь, что припаянные провода не создают напряжения на шину и не мешают последующей установке стекла.
Изоляция мест пайки термоусадочной трубкой
После надежной спайки проводов нагревательных нитей с питающими кабелями критически важно обеспечить полную герметизацию и изоляцию соединений. Термоусадочная трубка оптимально подходит для этой задачи благодаря способности создавать монолитную защиту, не пропускающую влагу и предотвращающую окисление контактов.
Подберите термоусадку с коэффициентом усадки не менее 2:1 и диаметром, превышающим толщину соединения до нагрева. Отрежьте отрезок длиной на 3-4 см больше изолируемого участка, чтобы обеспечить нахлест на неповрежденную изоляцию проводов с обеих сторон.
Последовательность работ:
- Наденьте отрезок термоусадки на один из проводов до пайки, чтобы избежать невозможности монтажа после соединения.
- После спайки и очистки соединения сдвиньте трубку, равномерно закрывая место контакта и прилегающие участки проводов.
- Прогревайте трубку строительным феном или зажигалкой с расстояния 5-7 см, начиная от центра к краям для вытеснения воздуха.
- Контролируйте равномерную усадку без вздутий или пережогов до полного прилегания к поверхности.
Важные нюансы: Для дополнительной защиты нанесите на контакты силиконовый герметик перед усадкой. Используйте термоусадку с клеевым слоем (маркировка HS-TA), которая при нагреве заполняет все микрополости. Избегайте перегрева – поверхность должна стать матовой, но не обугливаться.
| Тип ошибки | Последствие | Профилактика |
|---|---|---|
| Недостаточная длина трубки | Оголенные участки металла, коррозия | Запас 15-20 мм за границы пайки с каждой стороны |
| Локальный перегрев | Прожог изоляции, потеря герметичности | Постоянное движение теплового источника |
После остывания проверьте отсутствие зазоров и жесткую фиксацию трубки. Качественно изолированное соединение гарантирует безопасную работу нагревателя и исключает короткое замыкание при контакте со скрытыми элементами кузова.
Подготовка места установки кнопки управления в салоне
Определите оптимальное расположение кнопки, обеспечивая удобный доступ водителя без нарушения эргономики. Исключите зоны подушк и безопасности, траекторию движения рук при переключении передач и области с активной вибрацией. Проверьте наличие свободного пространства за выбранной панелью для монтажа корпуса кнопки и прокладки проводки.
Демонтируйте облицовочную панель (приборную консоль, тоннель или блок подогрева сидений), используя пластиковые монтажные лопатки. Тщательно исследуйте тыльную сторону на предмет проходящих жгутов, кронштейнов или элементов вентиляции, которые могут быть повреждены при сверлении. Приложите корпус кнопки к лицевой стороне панели для точной разметки.
Технология формирования посадочного отверстия
- Разметьте центр отверстия строго по диаметру корпуса кнопки с помощью керна.
- Высверлите стартовое отверстие сверлом 3-4 мм, затем используйте коронку нужного размера (обычно 16-22 мм).
- Обработайте края мелкозернистой наждачной бумагой для устранения заусенцев.
- Проведите тестовую установку кнопки, убедившись в плотной фиксации без перекосов.
| Инструмент | Назначение |
| Электродрель/шуруповерт | Сверление базового отверстия |
| Коронка по пластику | Формирование точного круга |
| Монтажные лопатки | Бесповрежд емный демонтаж панели |
| Кернер | Фиксация центра точки сверления |
Убедитесь в отсутствии острых кромок в зоне будущего контакта с проводами. При установке на тонкие панели усильте зону монтажа эпоксидной шпатлевкой или металлической пластиной с обратной стороны. Обязательно протрите поверхность от пластиковой стружки перед сборкой.
Прокладка питающих проводов от стекла к блоку предохранителей
Определите оптимальный маршрут прокладки кабеля от верхней части лобового стекла (места подключения нагревательных элементов) к блоку предохранителей в салоне автомобиля. Трасса должна проходить скрыто: под обшивкой потолка, вдоль стойки кузова и под панелью приборов, избегая подвижных частей (рулевая колонка, педали) и источников тепла.
Используйте медный многожильный провод сечением не менее 2,5 мм² с двойной изоляцией, рассчитанный на ток до 30А. Обязательно защитите участки провода, проходящие через металлические отверстия, пластиковыми гофрами или термоусадочными трубками для предотвращения перетирания. Нарежьте провод с запасом 15-20 см на соединения.
Пошаговая прокладка
- Снимите уплотнители дверей, пластиковые накладки стоек и элементы торпедо по выбранному маршруту
- Закрепите провод пластиковыми хомутами через каждые 25-30 см к штатной проводке или кузовным элементам
- Через моторный щит заведите провод в салон, используя существующие технологические заглушки
| Участок трассы | Тип защиты | Крепление |
|---|---|---|
| Потолок | Текстильная лента | Зажимы под обшивкой |
| Стойка А | Пластиковая гофра | Стяжки к штатному жгуту |
| Зона педалей | Металлический кожух | Болтовые скобы |
Внимание! Перед подключением к блоку предохранителей установите отдельный плавкий предохранитель номиналом 25-30А максимально близко к точке запитки. Изолируйте все соединения термоусадкой, избегайте скруток – применяйте клеммы с обжимом.
Выбор подходящего предохранителя в автомобильной электросети
Расчет номинала предохранителя начинается с определения максимального тока системы обогрева. Для этого разделите мощность нагревательного элемента (в ваттах) на напряжение бортовой сети (12В). Например, при мощности 180Вт: 180 / 12 = 15А. К полученному значению добавьте 20-30% запаса для предотвращения ложных срабатываний при пусковых нагрузках: 15А + 20% = 18А.
Используйте ближайший стандартный номинал из типового ряда автомобильных предохранителей: 5А, 7.5А, 10А, 15А, 20А, 25А или 30А. Для примера с расчетными 18А подойдет предохранитель на 20А. Никогда не превышайте пропускную способность проводки – сечение кабеля должно соответствовать выбранному номиналу.
Критерии выбора и установки
| Мощность нагрева (Вт) | Расчетный ток (А) | Рекомендуемый номинал |
|---|---|---|
| 60-80 | 5-7 | 7.5А |
| 100-120 | 8-10 | 10-15А |
| 150-180 | 12-15 | 15-20А |
Обязательные правила монтажа:
- Устанавливайте предохранитель в разрыв положительного провода в пределах 30 см от АКБ
- Применяйте держатели с герметичным корпусом для защиты от влаги
- Проверяйте соответствие цвета предохранителя стандартной маркировке номинала
- Рассчитайте ток нагрузки по формуле: I = P / 12V
- Выберите номинал с запасом 20-30% от расчетного значения
- Подберите сечение провода по току (1мм² ≈ 10А)
- Установите предохранитель вблизи источника питания
Подключение реле управления обогревом к блоку предохранителей
Определите место установки реле в моторном отсеке, обеспечив защиту от влаги и вибрации. Используйте кронштейн или двусторонний скотч для фиксации корпуса реле вблизи блока предохранителей. Подготовьте четыре провода: силовой плюс (сечение 2,5–4 мм²), управляющий плюс (1–1,5 мм²), массу (1,5–2,5 мм²) и выход на нагревательные элементы (2,5–4 мм²).
Найдите в блоке предохранителей свободный штекер с постоянным "+12V" при включенном зажигании (проверьте мультиметром). Для силового питания выберите точку подключения после главного реле или непосредственно от аккумулятора через отдельный предохранитель 20–30А. Обязательно установите плавкую вставку в 10–15 см от источника питания.
Последовательность соединений
- Силовой вход (контакт 30): подключите через предохранитель к выбранному "+12V" на блоке
- Управляющий сигнал (контакт 86): соедините с кнопкой в салоне через провод 1,5 мм²
- Масса (контакт 85): закрепите на кузовной болт с очищенным от краски металлом
- Выход (контакт 87): протяните к контактам нагревателя стекла
| Контакт реле | Назначение | Источник |
|---|---|---|
| 30 | Питание | Аккумулятор/блок предохранителей |
| 85 | Управляющая масса | Кузов авто |
| 86 | Сигнал включения | Кнопка в салоне |
| 87 | Нагрузка | Нагревательные элементы |
Проверьте мультиметром отсутствие КЗ перед подключением аккумулятора. При подаче напряжения с кнопки должно слышаться четкое срабатывание реле. Обязательно заизолируйте все соединения термоусадкой и закрепите провода пластиковыми хомутами, исключая контакт с движущимися деталями.
Монтаж кнопки включения системы на приборной панели
Определите оптимальное место для кнопки на приборной панели, учитывая эргономику и доступность проводки. Исключите зоны с подвижными элементами рулевой колонки или воздуховодами. Лучшие варианты – пустые заглушки или свободные участки вблизи блока управления светом.
Подготовьте необходимые компоненты: кнопку с подсветкой (12V), термоусадку, провод сечением 1.5-2.5 мм², крепежные хомуты и инструменты (дрель с коронкой по диаметру кнопки, съемник панелей, мультиметр, паяльник). Обязательно снимите клемму "минус" с АКБ перед началом работ.
Пошаговая установка
- Снимите облицовку приборной панели с помощью пластикового съемника, начиная от стыков возле лобового стекла
- Проверьте мультиметром свободные разъемы в монтажном блоке для подключения кнопки к цепи зажигания
- Разметьте центр отверстия под кнопку, используя шаблон из комплекта
- Просверлите посадочное гнездо коронкой, предварительно защитив электронику под панелью картоном
Подключите проводку по схеме: силовой провод от реле нагрева – к центральному контакту кнопки, управляющий кабель – к выбранной линии зажигания через предохранитель. Синий провод подсветки соедините с габаритными огнями, черный – с массой кузова.
| Цвет провода | Назначение | Точка подключения |
| Красный | Питание нагрузки | Выходное реле обогрева |
| Желтый | Управление | ACC-цепь (через предохранитель 5А) |
| Синий | Подсветка (+) | Провод габаритов |
| Черный | Масса | Болт на кузове |
Пропустите провода через гофру, зафиксируйте стяжками. Установите кнопку в отверстие до щелчка фиксаторов. Проверьте функционал: при включенном зажигании подсветка должна активироваться с габаритами, нажатие – запускать реле обогрева. Соберите панель в обратном порядке.
Подключение проводов к клеммам реле согласно схеме
Подготовьте реле с маркировкой контактов: 85, 86 (управляющая катушка), 30 (общий вход питания), 87 (нормально разомкнутый выход). Убедитесь в соответствии номиналов реле мощности нагревательных элементов стекла. Используйте медные многожильные провода сечением не менее 1.5 мм² для силовых линий и 0.5 мм² для управляющих цепей.
Снимите изоляцию с концов проводов на 7-8 мм, обожмите их наконечниками НШВИ для предотвращения рассеивания жил. При отсутствии обжимного инструмента допустима пропайка концов оловянно-свинцовым припоем. Маркируйте провода изолентой согласно схеме: «+АКБ», «Кнопка», «Нагрев», «Масса».
Пошаговая коммутация
- Контакт 85: подключите провод от кнопки управления. Второй вывод кнопки соедините с массой кузова
- Контакт 86: присоедините провод к плюсовой клемме АКБ через предохранитель 5А
- Контакт 30: подключите кабель к плюсу аккумулятора через силовой предохранитель (номинал рассчитайте по формуле: мощность нагрева / 12В)
- Контакт 87: соедините с плюсовыми выводами нагревательных элементов стекла
| Клемма реле | Назначение | Источник сигнала/нагрузка |
|---|---|---|
| 85 | Управляющий «−» | Кнопка → Масса |
| 86 | Управляющий «+» | АКБ+ через предохранитель 5А |
| 30 | Силовой вход | АКБ+ через силовой предохранитель |
| 87 | Силовой выход | Нагревательные элементы |
Важно: все соединения с АКБ выполняйте при отключенной минусовой клемме. После монтажа проверьте мультиметром отсутствие короткого замыкания между контактами 30 и 85/86. Убедитесь в надежности крепления реле – вибрация может нарушить контакт.
Проверка надёжности всех электрических соединений
Тщательно осмотрите каждую точку подключения: контакты на клеммах аккумулятора, выводы предохранителей, соединения с нагревательными элементами на стекле и места соединений проводов между компонентами системы. Убедитесь, что все зажимы плотно зафиксированы, болтовые соединения затянуты с усилием, а контакты не имеют следов окисления (белого или зеленоватого налёта).
Протестируйте механическую прочность соединений лёгким, но уверенным подёргиванием проводов – они не должны смещаться или выпадать из клемм. Особое внимание уделите точкам подключения к самому нагревательному слою на стекле: контакты должны быть надёжно припаяны или заклеены токопроводящим клеем согласно инструкции к плёнке или нитям, без отслоений или трещин.
Ключевые этапы проверки
- Визуальный контроль: Отсутствие оплавленной изоляции, искровых следов, коррозии на клеммах.
- Проверка затяжки: Дополнительная подтяжка винтовых клемм отвёрткой, даже если они кажутся плотными.
- Тест на обрыв: Прозвонка мультиметром в режиме измерения сопротивления (Ω) между критическими точками цепи (например, от предохранителя до нагревательного элемента) для исключения обрыва.
- Проверка изоляции: Отсутствие оголённых участков провода, способных вызвать КЗ. Обмотка всех соединений изолентой или термоусадкой.
| Тип соединения | Риск | Метод проверки |
| Болтовое/клеммное | Ослабление, коррозия | Затяжка, очистка щёткой, обработка антикором |
| Паяное | Холодная пайка, трещины | Визуальный осмотр, лёгкое покачивание провода |
| Клеевой токопроводящий контакт | Отслоение, перегрев | Проверка адгезии, отсутствие пузырей/трещин |
Тестовый запуск системы
Перед подачей питания убедитесь в отсутствии коротких замыканий мультиметром, проверьте целостность изоляции проводов и надежность крепления нагревательных элементов. Подключите систему через предохранитель соответствующего номинала к источнику 12 В (автомобильный аккумулятор или лабораторный БП). Установите термодатчик на центр стекла для контроля температурных показателей.
Кратковременно подайте напряжение на 5-10 секунд. Визуально проверьте равномерность нагрева поверхности, отсутствие искрения, дыма или локальных перегревов. Зафиксируйте скорость роста температуры с помощью ИК-пирометра или показаний термодатчика. Убедитесь, что автоматика отключает питание при достижении заданного порога (обычно 40-50°C).
Критерии успешной проверки
- Равномерное распределение тепла без холодных зон и пузырей на пленке/нити
- Время достижения рабочей температуры 3-5 минут при -10°C
- Отсутствие просадки напряжения более 0.5 В при максимальной нагрузке
- Корректное срабатывание терморегулятора ±2°C от установленного значения
Проведите 3-4 цикла включения/выключения системы с интервалом 15 минут для проверки стабильности работы. Измерьте потребляемый ток на разных режимах: он не должен превышать расчетных значений для вашей конструкции. При выявлении отклонений немедленно отключите питание и проверьте проблемные участки цепи.
Проверка равномерности прогрева стекла по всей поверхности
После завершения монтажа нагревательных элементов и подачи питания критически важно проверить, насколько равномерно прогревается вся поверхность лобового стекла. Неравномерный нагрев создаст зоны плохой видимости и может привести к термическому напряжению в стекле.
Идеальное время для первой проверки – холодное утро или влажная погода, когда на стекле естественным образом образуется иней или конденсат. Это обеспечит наглядную индикацию прогрева. Включите систему обогрева и внимательно наблюдайте за процессом.
Методы контроля равномерности
- Визуальное наблюдение за исчезновением влаги/инея:
- Следите за скоростью и последовательностью исчезновения конденсата или инея по всей площади стекла.
- Обратите особое внимание на зоны возле краев стекла, в углах, вокруг зеркал заднего вида (если они крепятся на стекло) и в местах, где нить или фольга подходят близко к уплотнителям.
- Равномерный прогрев проявляется одновременным и плавным исчезновением запотевания/инея от центра к краям или по всей площади без явных "холодных" пятен.
- Тактильная проверка температуры (с осторожностью!):
- Дождитесь, пока стекло ощутимо прогреется (не проверяйте сразу после включения!).
- Аккуратно, чтобы не порезаться, прикоснитесь тыльной стороной ладони к разным секторам стекла: центр, верх, низ, левый/правый края, углы.
- Температура должна ощущаться примерно одинаковой во всех проверяемых точках. Избегайте прямого контакта с нагревательными нитями/дорожками.
- Насторожитесь, если обнаруживаются явно холодные участки или, наоборот, зоны локального перегрева (очень горячие точки).
| Метод проверки | Как выполнять | На что обращать внимание |
|---|---|---|
| Визуальный (иней/конденсат) | Наблюдение за скоростью и картиной исчезновения влаги | Появление "островков" инея, медленное очищение краев/углов, полосы |
| Тактильный (температура) | Аккуратное касание тыльной стороной ладони разных зон | Заметная разница температуры между участками, локальные перегревы |
Обнаружение холодных зон указывает на возможный обрыв нити, плохой контакт в месте соединения или недостаточную мощность подведенную к этому участку. Локальные перегревы – признак короткого замыкания между дорожками или чрезмерной плотности укладки нагревательного элемента в конкретном месте. Помните, что стекло прогревается не мгновенно – дайте системе 5-10 минут для выхода на полную мощность перед финальной оценкой равномерности.
Нанесение герметика на края плёнки для влагозащиты
После установки нагревательной плёнки критически важно обеспечить герметизацию её периметра для предотвращения проникновения влаги под поверхность. Любые зазоры между стеклом и плёнкой становятся потенциальными каналами для воды, конденсата и грязи, что вызывает коррозию токоведущих элементов и отслоение материала. Используйте только специальный автомобильный полиуретановый герметик, устойчивый к УФ-излучению и перепадам температур от -40°C до +90°C.
Обезжирьте края стекла и прилегающие зоны плёнки изопропиловым спиртом, затем нанесите герметик тонкой непрерывной линией (2-3 мм толщиной) по всему контуру нагревательного элемента. Удобнее всего применять монтажный пистолет с узкой конической насадкой – это обеспечит точность и аккуратность слоя. Избегайте образования капель и наплывов, особенно в углах лобового стекла.
Технология обработки и контроль качества
Разровняйте нанесённый состав силиконовым шпателем или мокрым пальцем в резиновой перчатке, создавая гладкий скос 45° между плёнкой и стеклом. Уделите особое внимание зонам вокруг штатных датчиков и зеркала заднего вида – здесь герметик должен плотно обволакивать вырезы без зазоров. Категорически запрещено:
- Использовать герметики на основе уксусной кислоты (разъедают токопроводящие дорожки)
- Наносить состав при влажности воздуха выше 70% или температуре ниже +5°C
- Включать обогрев до полной полимеризации (24-48 часов)
После высыхания проверьте герметичность конструкции: направьте струю воды из пульверизатора под давлением на обработанные стыки. При появлении пузырьков воздуха или намокании краёв плёнки – повторите обработку проблемных участков. Финишную окраску герметика выполняйте только после 72 часов выдержки.
Окончательная сборка снятых деталей интерьера автомобиля
Перед установкой демонтированных панелей тщательно проверьте правильность прокладки проводов системы обогрева: исключите их контакт с подвижными элементами (рулевой колонкой, педалями), острыми кромками металла и нагревающимися деталями (воздуховодами печки). Убедитесь, что все разъемы подключены надежно и защищены от влаги термоусадкой или изолентой.
Начинайте сборку с нижних элементов (облицовки тоннеля, боковых порогов), последовательно двигаясь вверх. При установке каждой детали контролируйте положение жгутов проводов – они должны лежать в штатных каналах или фиксаторах без натяга и перегибов. Особое внимание уделите зоне вокруг рулевой колонки и приборной панели, где риск защемления проводки максимален.
Ключевые этапы и проверки
- Фиксация панелей: Защелкивайте пластиковые клипсы строго под прямым углом к кузову до характерного щелчка. Плотно закручивайте винты крепления вручную, избегая перетяжки.
- Проверка зазоров: После монтажа торпедо, A-стоек и обивки потолка убедитесь в равномерности стыков между деталями. Не допускайте перекосов или выступающих краев.
- Тестирование функций: Перед полной сборкой:
- Подключите аккумулятор
- Включите обогрев стекла на 1-2 минуты
- Проверьте работу стеклоочистителей, дворников, поворотников
- Убедитесь в отсутствии посторонних звуков при работе печки
| Зона сборки | Критичные ошибки | Последствия |
|---|---|---|
| Приборная панель | Незакрепленные жгуты за блоком управления | Скрипы, повреждение проводов о металл |
| Дверные карты | Провод обогрева попал под крепеж стеклоподъемника | Обрыв цепи при опускании стекла |
| Потолочная консоль | Провода касаются каркаса люка или плафонов | Короткое замыкание при вибрации |
Важно: После полной сборки обязательно проверьте герметичность салона – запустите двигатель, включите печку на максимальный режим и убедитесь в отсутствии посторонних запахов (пластика, гари) из вентиляции. Это исключит риск возгорания из-за контакта проводки с отопителем.
Декоративные накладки маскируют провода, проложенные по стойкам лобового стекла и торпедо, обеспечивая эстетичный вид. Они предотвращают случайное повреждение проводки и защищают ее от влаги, пыли и механических воздействий.
При выборе накладок учитывайте их гибкость, цветовое соответствие интерьеру и способ крепления. Оптимальны самоклеящиеся модели из термостойкого пластика или силикона, устойчивые к перепадам температур в салоне.
Установка декоративных накладок
Технология монтажа
Последовательно выполните следующие операции для надежной фиксации элементов:
- Подготовка поверхности: обезжирьте места установки спиртовым раствором и просушите салфеткой
- Раскрой материала: приложите накладку к проводке, отметьте линии реза маркером, оставив запас 5-7 мм
- Фиксация:
- Для самоклеящихся моделей: снимите защитную пленку, плотно прижмите по всей длине
- Для клипс: заведите края накладки за штатные элементы обшивки до щелчка
Важно: при монтаже не допускайте перегибов проводов внутри канала. Убедитесь, что накладка не пережимает проводку и свободно открываются штатные заглушки стоек.
После установки проверьте надежность крепления, попытавшись сдвинуть накладку рукой. При обнаружении провисания дополнительно зафиксируйте края термостойким клеем-герметиком.
Регулировка времени автоматического отключения системы
Корректировка периода работы обогрева предотвращает перегрев элементов и избыточное энергопотребление, особенно при питании от прикуривателя. Оптимальное время зависит от мощности нагревателей, температуры окружающей среды и степени обледенения стекла.
Реализовать регулировку проще всего через реле времени с настраиваемым интервалом, подключенное последовательно к силовой цепи. Для точной калибровки потребуется тестовый запуск системы в разных погодных условиях.
Способы настройки
Вариант 1: Аналоговый таймер с переменным резистором. Вращением рукоятки устанавливается диапазон 3-15 минут. Минус – ступенчатость регулировки и дрейф параметров при изменении напряжения в бортовой сети.
Вариант 2: Цифровой модуль на базе микросхемы NE555 или Arduino:
- Позволяет задавать интервалы с шагом 1 минута (3-30 мин)
- Требует подключения кнопок/энкодера и индикатора
- Стабильно работает при колебаниях напряжения 10-15V
| Тип управления | Диапазон | Погрешность |
| Реле с RC-цепью | 5-20 мин | ±90 сек |
| Микроконтроллер | 1-99 мин | ±1 сек |
Критические нюансы: Обязательно установите предохранитель в разрыв цепи управления. При использовании Arduino применяйте опторазвязку для защиты от помех. Проверяйте срабатывание отключения под нагрузкой – контакты реле могут залипать при токах свыше 10А.
Особенности использования обогрева в зимний период
Зимой обогрев стекла критически важен для безопасности: он устраняет ледяную корку, иней и конденсат, обеспечивая видимость сразу после запуска автомобиля. Самодельные системы должны справляться с экстремально низкими температурами (до -30°C) и высокой влажностью, поэтому мощность нагревательных элементов рассчитывается с запасом.
При эксплуатации важно учитывать энергопотребление – генератор и аккумулятор испытывают повышенную нагрузку, особенно при одновременной работе фар, печки и подогрева сидений. Для защиты схемы от перегрузки обязательна установка предохранителя и реле, отключающего нагреватель при достижении заданной температуры стекла.
Ключевые рекомендации
- Постепенный прогрев: Включайте систему на 5–10 минут до начала движения. Резкий перепад температур может вызвать трещины в стекле.
- Контроль влажности: Используйте влагопоглотители в салоне или приоткрывайте окна, чтобы снизить конденсацию при прогреве.
- Чистота стекла: Перед активацией обогрева удалите снег и наледь скребком – нагреватель работает эффективнее на чистой поверхности.
| Проблема | Решение | Риск при игнорировании |
|---|---|---|
| Обледенение щёток стеклоочистителя | Дополнительный узкий нагреватель в зоне парковки щёток | Повреждение резины, царапины на стекле |
| Локальные "холодные зоны" | Равномерное распределение нитей/плёнки по всей площади | Ухудшение обзора, повторное обмерзание |
- Проверяйте соединения перед каждым сезоном: окисленные контакты снижают КПД.
- Не допускайте контакта нагревателя с тонировочной плёнкой – возможна деформация или расслоение.
- При длительной стоянке отключайте систему от сети во избежание разряда АКБ.
Рекомендации по предотвращению перегрева системы
Контроль температуры является критически важным аспектом при эксплуатации самодельной системы обогрева. Несоблюдение теплового режима приводит к деформации стекла, повреждению нагревательных элементов и увеличению риска возгорания.
Реализуйте многоуровневую защиту, сочетающую пассивное охлаждение и автоматические прерыватели цепи. Постоянно отслеживайте состояние системы в течение первых часов работы после монтажа.
Технические решения для контроля температуры
- Терморегуляторы с датчиками: Установите биметаллические или цифровые контроллеры, закрепляя термодатчик непосредственно на стекле в зоне нагрева.
- Предохранители по току: Рассчитайте номинал предохранителей исходя из мощности нитей (I=P/U), добавив запас 15-20%.
- Дублирующая защита: Используйте саморегулирующиеся нити, снижающие мощность при достижении пороговой температуры.
| Компонент | Рекомендуемые параметры | Функция защиты |
|---|---|---|
| Термореле | 40-45°C (порог срабатывания) | Отключение питания при перегреве |
| Плавкий предохранитель | 125% от рабочего тока | Защита от КЗ и перегрузки |
| Реле времени | 15-25 мин (макс. цикл) | Ограничение продолжительности работы |
- Проверяйте тепловое распределение инфракрасным термометром при тестировании, исключая локальные перегревы свыше 50°C.
- Обеспечьте вентиляцию монтажного пространства под торпедой, где размещаются блоки управления и соединения проводов.
- Используйте только термостойкую изоляцию для проводки (керамика, стеклоткань), избегая пластиковых хомутов вблизи нагревательных зон.
Очистка поверхности нагревателя без повреждений
Отключите питание системы и дождитесь полного остывания нагревательных элементов. Любые работы на теплой поверхности повышают риск деформации нитей или отслоения токопроводящего слоя. Проверьте отсутствие напряжения мультиметром на контактных шинах перед началом манипуляций.
Используйте мягкие безворсовые салфетки из микрофибры, предварительно увлажненные дистиллированной водой. Категорически избегайте абразивных губок, скребков, растворителей и агрессивных химических средств (включая стеклоочистители с аммиаком), которые разрушают токопроводящее покрытие и герметик.
Техника безопасной очистки
- Смочите салфетку в дистиллированной воде и слегка отожмите.
- Аккуратными прямолинейными движениями (без круговых!) протирайте стекло вдоль нитей накаливания.
- Для стойких загрязнений:
- Приготовьте раствор 10% столового уксуса в дистиллированной воде;
- Нанесите состав на 2-3 минуты;
- Удалите чистой влажной салфеткой.
- Протрите поверхность насухо чистой микрофиброй.
| Запрещенные средства | Причина |
|---|---|
| Ацетон, керосин | Разъедают токопроводящую пасту |
| Абразивные порошки | Царапают стекло и нити |
| Металлические скребки | Повреждают контакты |
| Бытовая химия с хлором | Разрушают герметизирующий клей |
После очистки визуально проверьте целостность нитей и отсутствие разводов. Включите обогрев только при полном высыхании стекла. Помните: механическое давление при протирании – главная причина обрыва токопроводящих дорожек.
Диагностика возможных неполадок при эксплуатации
При некорректной работе самодельного обогрева лобового стекла первым этапом является визуальный осмотр. Проверьте целостность токопроводящих элементов на стекле: ищите потертости, пузыри или физические повреждения в напылении или нитях. Осмотрите зоны пайки и контактные клеммы на предмет окисления, следов перегрева или плохой фиксации.
Используйте мультиметр для последовательной проверки цепи. Начните с измерения напряжения на клеммах при включенном питании – отсутствие показаний укажет на проблемы с проводкой или управляющими элементами. Затем замерьте сопротивление нагревательного слоя: резкое отклонение от номинала (обычно 1-5 Ом) свидетельствует об обрыве или коротком замыкании.
Типовые неисправности и методы выявления
| Неисправность | Симптомы | Способ проверки |
|---|---|---|
| Обрыв цепи | Локальный или полный отсутствие нагрева | Прозвонка мультиметром участков нагревателя, поиск разрывов |
| Короткое замыкание | Срабатывание предохранителя, нагрев проводов | Замер сопротивления между соседними нитями (должно быть ∞ Ом) |
| Плохой контакт | Нестабильная работа, искрение | Визуальный осмотр соединений, проверка напряжения в точках коммутации |
| Деградация напыления | Тусклые/темные пятна на стекле, снижение эффективности | Тест равномерности нагрева ладонью, сравнение температуры участков |
При диагностике блока управления выполните:
- Проверку реле – подайте 12В на управляющие контакты, прослушайте щелчок срабатывания
- Контроль выходного напряжения – подключите лампу 12В к силовым выходам реле
- Тест кнопки включения – замерьте сопротивление при нажатии (должно стремиться к 0 Ом)
Важно: При обнаружении повреждений токопроводящего слоя восстановите цепь специальным токопроводящим клеем. Все замеры сопротивления проводите при отключенном питании для предотвращения повреждения мультиметра и травм.
Замена перегоревших участков токопроводящей плёнки
Для начала точно определите границы повреждённого участка с помощью мультиметра в режиме прозвонки или замера сопротивления. Отметьте контуры перегоревшей зоны маркером по стеклу, захватывая по 1-2 см неповреждённой плёнки с каждой стороны для гарантированного контакта.
Аккуратно удалите дефектную область скальпелем или лезвием, контролируя глубину реза во избежание повреждения стекла. Тщательно зачистите края оставшейся плёнки мелкозернистой наждачной бумагой (600-800 grit) для создания шероховатой поверхности, улучшающей адгезию.
Восстановление проводящего слоя
Последовательно нанесите материалы:
- Обезжириватель – обработайте зону контакта спиртом или спецсоставом
- Токопроводящий клей – нанесите тонкий слой состава (например, Kontaktol) на обе зачищенные поверхности
- Заплатка – приложите вырезанный по форме дефекта фрагмент новой токопроводящей плёнки
| Ключевой параметр | Требование |
| Сопротивление заплатки | Должно соответствовать исходному (±10%) |
| Время полимеризации | 24 часа без включения обогрева |
| Толщина слоя клея | Не более 0.3 мм |
После высыхания обязательно проверьте целостность восстановленного участка: измерьте сопротивление между соседними шинами и протестируйте равномерность нагрева при минимальном напряжении (9-12V). При наличии "холодных" зон повторите обработку контактных площадок.
Особенности монтажа обогрева на тонированные стёкла
Тонированная плёнка создаёт дополнительный барьер между нагревательными элементами и внешней средой, что требует особого подхода к выбору материалов и технологии установки. Неправильный монтаж может вызвать отслоение тонировки, образование пузырей или локальный перегрев, ведущий к растрескиванию стекла.
Ключевой проблемой является адгезия: стандартные токопроводящие клеи для нитей могут плохо соединяться с полимерным покрытием тонировки. Кроме того, плёнка снижает эффективность теплоотдачи, вынуждая увеличивать мощность системы, что создаёт риски для электрооборудования автомобиля.
Критические аспекты установки
Обязательные действия при монтаже на тонированное стекло:
- Оценка совместимости: Проверка термостойкости тонировочной плёнки (минимум 150°C)
- Подготовка поверхности: Обезжиривание безаммиачным раствором для предотвращения химического повреждения слоёв
- Выбор нагревательных элементов: Исключительно тонкие карбоновые нити (до 0.3 мм) для минимизации механического воздействия
Технологические ограничения:
| Параметр | Обычное стекло | Тонированное стекло |
| Макс. мощность нити | 6-8 Вт/пог.м | 4-5 Вт/пог.м |
| Температура прогрева | до 80°C | до 55°C |
| Время фиксации клея | 24 часа | 48 часов |
Этапы монтажа с гарантией сохранения тонировки:
- Нанесение контактных площадок для шин через прорези в плёнке
- Укладка нитей низкотемпературным герметиком поверх тонировки
- Поэтапный прогрев системы: 30% мощности первые 48 часов
Важно: Запрещено использовать термоусадочные трубки для изоляции – применяйте эпоксидные составы. Контролируйте равномерность натяжения нитей – перекосы вызывают "эффект линзы" и выгорание тонировки.
Техника безопасности при проведении работ своими руками
При монтаже системы обогрева лобового стекла критически важно соблюдать меры электробезопасности и защиты от механических повреждений. Работа с бортовой сетью автомобиля и острыми инструментами требует предельной концентрации.
Игнорирование правил может привести к короткому замыканию, возгоранию проводки, травмам от осколков стекла или поражению электрическим током. Гарантией безопасности служит строгое выполнение приведенных ниже требований.
Обязательные меры предосторожности
- Отключите аккумулятор перед началом работ – снимите отрицательную клемму для полного обесточивания сети
- Используйте диэлектрические перчатки при тестировании цепи и защитные очки при резке/демонтаже стекла
- Работайте в хорошо проветриваемом помещении – испарения от клеев и герметиков токсичны
- Проверяйте целостность изоляции всех проводов и отсутствие оголенных контактов
| Этап работ | Риск | Мера защиты |
|---|---|---|
| Резка токопроводящей пленки | Порезы, повреждение материала | Специальный нож с выдвижным лезвием, линейка-ограничитель |
| Пайка контактов | Ожоги, возгорание | Термостойкая подложка, огнетушитель в зоне доступа |
| Нанесение токопроводящего клея | Отравление парами, контакт с кожей | Респиратор, нитриловые перчатки, вытяжная вентиляция |
- Перед включением системы проверьте мультиметром сопротивление цепи и отсутствие КЗ
- Фиксируйте провода пластиковыми хомутами вдали от подвижных элементов (дворцов, рулевой колонки)
- Используйте только термостойкие изоляционные материалы, рассчитанные на температуру свыше 80°C
Расчёт экономии от самостоятельной установки системы
Основная экономия складывается из разницы между стоимостью комплектующих для самостоятельного монтажа и ценой заводского варианта или услуг автосервиса. Готовые штатные системы обогрева стекла у производителей или установка в сервисе обходятся в 3-5 раз дороже самодельного решения. Комплект проводов, токопроводящей пасты или фольги, предохранителей и термореле для DIY-версии редко превышает 2000-4000 рублей.
Дополнительно учитывается снижение эксплуатационных расходов. Самостоятельно установленный обогрев сокращает время прогрева стекла на 70-80% по сравнению с печкой, уменьшая расход топлива зимой на 5-8% при ежедневном использовании. Система также минимизирует затраты на покупку скребков и химических антиобледенителей, а главное – предотвращает риск появления микротрещин от механической очистки, что потенциально экономит 15 000-30 000 рублей на замену лобового стекла.
Ключевые аспекты экономии
- Прямая экономия на установке: 8 000-15 000 рублей (разница между сервисом и DIY)
- Сокращение расхода топлива: до 1.5 л/100 км в режиме прогрева
- Годовые затраты на антиобледенители: 500-1000 рублей (экономия 100%)
| Статья расходов | Профессиональный монтаж | DIY-установка |
| Материалы и работа | 10 000 – 20 000 руб. | 2 000 – 4 000 руб. |
| Экономия топлива за сезон* | 0 руб. (без системы) | 2 500 – 4 000 руб. |
| * Расчет для средней полосы России (4 месяца эксплуатации, пробег 12 000 км/год) | ||
Срок окупаемости самодельного решения составляет 1 зимний сезон даже с учетом покупки инструментов (паяльник, мультиметр). Система продлевает ресурс стеклоочистителей и снижает нагрузку на печку, что дополнительно экономит 2 000-3 000 рублей ежегодно. Главное условие – соблюдение технологии монтажа во избежание коротких замыканий.
Список источников
При подготовке статьи использовались проверенные технические ресурсы, посвященные автомобильной электронике и самостоятельному тюнингу. Эти материалы содержат детальные инструкции по монтажу нагревательных систем и разбору типовых ошибок.
Следующие источники предоставили ключевую информацию о принципах работы обогрева стекол, требованиях к безопасной установке и подбору комплектующих. Они включают как теоретические основы, так и практические кейсы реализации.
- Форумы автомобильных электриков: обсуждения схем подключения нитей накаливания
- Видео-гайды по установке дефростеров на YouTube-каналах автоэлектриков
- Специализированные блоги по тюнингу авто: сравнение типов нагревательных пленок
- Технические мануалы производителей нагревательных элементов
- Публикации в журналах "За рулем" и "Авторевю" про зимнюю эксплуатацию авто
- Инструкции по безопасности при работе с бортовой сетью 12В
- Обзоры токопроводящих клеев и термоустойчивых герметиков
