Как установить реле поворотов - инструкция для новичков
Статья обновлена: 18.08.2025
Исправные поворотники – обязательное условие безопасной эксплуатации автомобиля. Неправильно работающие указатели поворота создают аварийные ситуации и привлекают внимание инспекторов.

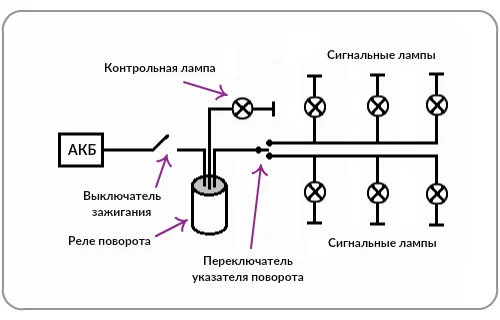

Данное руководство подробно объяснит принцип работы реле поворотов, пошагово разберет процесс подключения нового устройства и укажет на частые ошибки монтажа. Вы научитесь самостоятельно диагностировать неисправности цепи указателей поворота и заменять вышедшее из строя реле.
Работа не требует сложного оборудования: достаточно базового набора инструментов автолюбителя и внимательного следования инструкциям. Правильно подключенное реле обеспечит четкую работу световой сигнализации вашего автомобиля.
Необходимые инструменты и материалы для подключения
Подготовка правильных компонентов перед началом работ – ключевой этап. Отсутствие нужного инструмента или материала остановит процесс монтажа.
Убедитесь, что все элементы соответствуют характеристикам вашего автомобиля и реле. Проверьте номинальное напряжение и тип разъёма.
Основной набор инструментов
- Мультиметр – для прозвонки цепей и проверки напряжения
- Автомобильный тестер-индикатор (12V контролька)
- Набор изолированных проводов (сечением 1.5-2.5 мм²)
- Клеммные колодки или обжимные клеммы
- Изолента термоусадочная или ПВХ
- Кримпер для обжима контактов
Дополнительные расходные материалы
- Предохранитель нужного номинала (обычно 10-15А)
- Монтажный блок предохранителей (при установке в новое место)
- Пластиковые хомуты для фиксации проводки
- Диэлектрическая смазка для контактов
| Элемент | Назначение | Важная особенность |
| Реле поворотов | Управление миганием ламп | Соответствие типу авто (2/3-контактное) |
| Штекер реле | Подключение к штатной проводке | Проверка совместимости разъёмов |
| Монтажный провод | Соединение компонентов | Цветовая маркировка (красный – +12V, чёрный – масса) |
Как найти штатное реле поворотов в вашем автомобиле
Штатное реле поворотов обычно располагается в монтажном блоке предохранителей автомобиля. Этот блок служит центральным узлом для защиты и управления электрическими цепями.
Точное расположение блока зависит от модели и года выпуска авто, но существует несколько типовых мест, где его следует искать в первую очередь.
Основные места поиска
Распространенные варианты расположения монтажного блока:
- Под приборной панелью со стороны водителя (часто за защитной крышкой или в нише)
- В бардачке или за ним (требует снятия перчаточного ящика)
- В подкапотном пространстве (обычно рядом с аккумулятором или стенкой моторного щита)
- Рядом с педальным узлом или блоком управления
Как идентифицировать реле:
- Отыщите схему на обратной стороне крышки блока предохранителей
- Найдите обозначение "Поворотники", "Turn Signal", "Relay Flasher" или значок стрелок
- Сравните реле с соседними: характерная квадратная/прямоугольная форма с 3-7 контактами
| Тип авто | Типовое расположение |
| Иномарки (VW, Toyota) | Под рулевой колонкой, слева от педалей |
| Отечественные (Lada) | За бардачком или под центральной консолью |
| Американские (Ford, Chevrolet) | В подкапотном блоке возле аккумулятора |
Важно! При отсутствии схемы используйте документацию к авто или включите аварийную сигнализацию – работающее реле издает характерные щелчки.
Перед извлечением всегда отключайте минусовую клемму аккумулятора для предотвращения короткого замыкания.
Техника безопасности при работе с электропроводкой
Отсоедините отрицательную клемму аккумулятора перед началом любых работ. Это исключит риск короткого замыкания и случайной подачи напряжения на цепь поворотников. Убедитесь, что ключ зажигания извлечён из замка, а все потребители электроэнергии в автомобиле выключены.
Используйте инструменты с изолированными ручками и защитные диэлектрические перчатки. Проверяйте целостность изоляции проводов мультиметром перед подключением реле. Избегайте контакта оголённых контактов с металлическими частями кузова – даже остаточного заряда АКБ достаточно для искрообразования.
Ключевые правила
- Не работайте под напряжением – повторная проверка отключения АКБ обязательна
- Маркируйте провода при демонтаже старого реле цветной изолентой
- Фиксируйте соединения термоусадкой или клипсами – скрутки недопустимы
Опасности при нарушении ТБ
| Ошибка | Последствие |
| Короткое замыкание | Расплавление проводки, возгорание |
| Переполюсовка | Выход из строя реле, ЭБУ, ламп |
| Плохая изоляция | Коррозия контактов, ложные срабатывания |
- Проверяйте схемы подключения для вашей модели авто в мануале
- Тестируйте работу поворотов после восстановления питания
- Утилизируйте повреждённые провода – не ремонтируйте изолентой
Отключение аккумулятора перед началом работы
Перед любыми манипуляциями с электрооборудованием автомобиля всегда отключайте аккумуляторную батарею. Это критически важная мера безопасности, предотвращающая короткое замыкание, повреждение проводки и травмы при случайном контакте с токоведущими элементами.
Начинайте с выключения зажигания и всех потребителей энергии (фары, магнитола). Откройте капот и найдите аккумулятор – обычно он расположен в моторном отсеке, багажнике или под задним сиденьем в зависимости от модели авто.
Порядок отсоединения клемм
- Сначала снимите отрицательную клемму (-): Ослабьте гайку крепления ключом на 10 мм (размер может отличаться), после чего осторожно снимите провод с вывода АКБ
- Затем снимите положительную клемму (+): Повторите процедуру для плюсового провода. Изолируйте контакт тряпкой или защитным колпачком
Важно: Никогда не отсоединяйте клеммы в обратном порядке! Сначала всегда снимается "минус", чтобы исключить случайное замыкание инструментом между плюсовой клеммой и кузовом.
| Этап | Инструмент | Риск при нарушении |
|---|---|---|
| Снятие "-" клеммы | Рожковый ключ 8-13 мм | Короткое замыкание через корпус |
| Снятие "+" клеммы | Рожковый ключ 8-13 мм | Повреждение ЭБУ |
После отсоединения убедитесь, что клеммы не касаются выводов аккумулятора или металлических деталей авто. Провода должны быть надежно отведены в сторону. Помните: работа с проводкой при подключенной АКБ может вывести из строя реле поворотов и другие электронные компоненты.
Как правильно снять старое реле поворотов
Перед началом работ убедитесь, что зажигание автомобиля выключено, а ключ извлечён из замка. Подготовьте необходимые инструменты: чаще всего достаточно крестовой отвёртки для снятия панелей или фиксаторов.
Определите местоположение блока реле в вашем автомобиле – изучите руководство по эксплуатации или найдите блок предохранителей. Обычно он располагается под рулевой колонкой, за бардачком или в подкапотном пространстве.
Пошаговый процесс демонтажа
- Отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания
- Снимите защитную крышку блока предохранителей, аккуратно поддев её отвёрткой
- Найдите реле поворотов по схеме на крышке блока или в мануале (часто обозначено символом △△ или надписью "Turn Signal")
Используйте таблицу для идентификации типов креплений:
| Тип крепления | Способ демонтажа |
|---|---|
| Пластиковые защёлки | Аккуратно надавите на фиксаторы отвёрткой |
| Резьбовые соединения | Открутите гайку ключом на 10 мм |
| Пазовый монтаж | Потяните реле строго вверх без перекоса |
Важно! Зафиксируйте положение контактов перед извлечением – сфотографируйте разъём или пометьте провода маркером. Запрещается прикладывать чрезмерное усилие – это может повредить посадочное гнездо.
- Обхватите корпус реле пальцами и равномерно потяните на себя
- При сопротивлении проверьте наличие скрытых фиксаторов
- Извлеките устройство вместе с колодкой проводов (если конструкция предусматривает)
После демонтажа осмотрите контакты на предмет окисления или повреждений – зачистите их мелкой наждачной бумагой при необходимости. Не касайтесь оголённых проводов руками во избежание статического разряда.

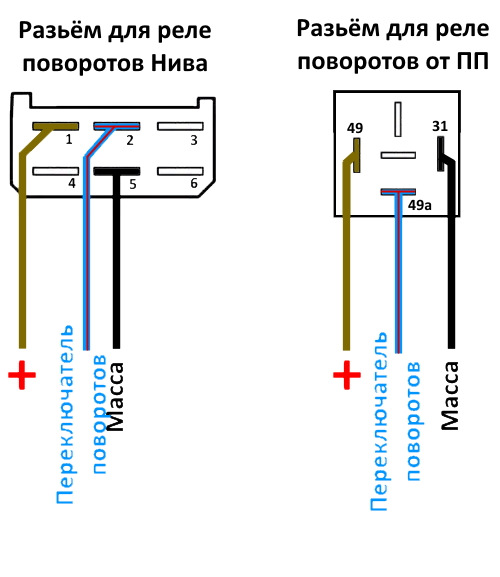

Идентификация контактов реле поворотов по схеме и цветам проводов
Перед подключением изучите корпус реле: на нём обычно выдавлена схема контактов в виде пиктограмм или цифр. Стандартные 4-контактные реле имеют маркировку 30, 85, 86, 87 – их расположение зависит от производителя.
Цвета проводов в разъёме реле не универсальны, но существуют общепринятые отраслевые практики. Основная задача – идентифицировать питание, массу, управляющий сигнал и выход на лампы, сверяясь со схемой конкретного автомобиля.
Стандартная распиновка и цветовая маркировка
| Контакт | Функция | Типовые цвета проводов |
|---|---|---|
| 30 | Постоянное питание от аккумулятора (+12V) | Красный, жёлтый, оранжевый |
| 85 | Управляющая масса (-) | Чёрный, коричневый, зелёный |
| 86 | Управляющий сигнал от подрулевого переключателя (+12V) | Синий, белый, серый |
| 87 | Выход на лампы поворотников | Зелёный, синий с полоской, жёлтый с полоской |
Важные нюансы при идентификации:
- Контакт 85 всегда соединяется с массой, а 86 – с управляющим «плюсом» от переключателя в авто.
- Провода питания (30) и нагрузки (87) обычно толще проводов управления.
- На реле европейского производства контакты часто расположены в ряд, на азиатских – попарно.
Для точного определения используйте мультиметр:
- Прозвоните цепь 85-86: сопротивление 70-120 Ом указывает на катушку.
- Проверьте контакт 30 – на нём есть постоянное +12V при включённом зажигании.
- При подаче +12V на 86 и массы на 85 между 30 и 87 появится контакт (слышен щелчок).
Подготовка проводки к подключению нового реле
Отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Снимите старое реле поворотов, аккуратно отжав фиксаторы или открутив крепление. Визуально осмотрите колодку подключения и провода на предмет повреждений изоляции, окисления контактов или оплавленных участков. При обнаружении дефектов устраните их до установки нового оборудования.
Очистите контакты колодки от окисления специальной жидкостью или мелкой наждачной бумагой. Сверьте распиновку старого и нового реле – расположение контактов должно полностью совпадать. Если маркировка проводов отсутствует или нечитаема, восстановите ее с помощью мультиметра в режиме прозвонки. Обозначьте каждый провод изолентой с подписью согласно схеме подключения для вашей модели авто.
Цветовая маркировка проводов (типовые значения):
| Цвет провода | Назначение |
|---|---|
| Красный/Красно-белый | Питание +12V (от предохранителя) |
| Черный/Коричневый | Масса (подключение к кузову) |
| Синий/Сине-белый | Выход на переключатель поворотов |
| Зеленый/Желтый | Выход на лампы левого борта |
| Желтый/Коричневый | Выход на лампы правого борта |
Важные действия перед финальным подключением:
- Зачистите концы проводов на 7-10 мм при необходимости замены колодки
- Обработайте оголенные участки токопроводящей смазкой
- Проверьте целостность предохранителя цепи поворотов (обычно 10А)
- Убедитесь в надежности контакта массы кузова
Способы соединения проводов: клеммные колодки или пайка
При подключении реле поворотов надежный контакт проводников критичен для стабильной работы системы. Некачественное соединение приводит к окислению, потере напряжения и отказу указателей поворота.
Основные методы фиксации проводов – клеммные колодки и пайка. Каждый вариант имеет технические особенности, преимущества и ограничения, которые необходимо учитывать при монтаже.
Сравнение методов соединения
Клеммные колодки:
- Простота установки: не требуют специального инструмента кроме отвертки
- Скорость замены: провода легко демонтировать при ошибке подключения
- Минусы: риск ослабления контакта от вибрации, ограниченная токовая нагрузка
Пайка:
- Максимальная надежность: создает неразъемное соединение, устойчивое к тряске
- Электропроводность: обеспечивает минимальное переходное сопротивление
- Минусы: требует паяльника и навыков, не подлежит разборке без повреждений
| Критерий | Клеммные колодки | Пайка |
| Устойчивость к вибрации | Средняя | Высокая |
| Необходимые навыки | Минимальные | Требует опыта |
| Ремонтопригодность | Быстрая замена | Сложный демонтаж |
Для подключения реле поворотов в труднодоступных местах (например, под рулевой колонкой) предпочтительна пайка из-за устойчивости к вибрациям. В разрывных соединениях (например, при подключении к блоку предохранителей) практичнее использовать клеммники – это упростит возможный ремонт.
Обязательно изолируйте контакты термоусадкой или изолентой вне зависимости от выбранного метода. Проверяйте отсутствие короткого замыкания мультиметром перед подачей напряжения.
Как правильно подключить новое реле к разъему
Перед подключением убедитесь, что аккумуляторная батарея полностью отключена – снимите отрицательную клемму. Подберите реле, строго соответствующее оригинальному по типу контактов, напряжению (обычно 12В) и нагрузочной способности. Проверьте целостность проводов разъема и отсутствие окислов на металлических частях.
Найдите штатный разъем реле поворотов в монтажном блоке авто. Ориентируйтесь на схему в руководстве по ремонту вашей модели или маркировку на корпусе блока предохранителей. Основные контакты для подключения:
- Питание (87/30) – от аккумулятора через предохранитель
- Управление (85/86) – сигнал с подрулевого переключателя
- Нагрузка (87а/87) – выход на лампы поворотов
- Земля (86/85) – подключение к кузову
Аккуратно совместите ножки нового реле с гнездами разъема, соблюдая ориентацию (ключ на корпусе реле должен совпадать с пазом разъема). Приложите умеренное усилие до характерного щелчка – реле должно сесть плотно без перекосов. Не форсируйте установку при сопротивлении!
| Контакт реле | Назначение | Тип провода |
|---|---|---|
| 85 | Катушка (-) | Черный/коричневый |
| 86 | Катушка (+) от переключателя | Синий/зеленый |
| 87 | Нагрузка (лампы) | Желтый/красный |
| 30 | Питание +12В | Красный (толстый) |
После установки подключите аккумулятор и проверьте работу: включите поворотники – должно быть слышно четкое тикание реле, лампы обязаны мигать равномерно. При отсутствии сигнала или постоянном горении ламп немедленно отключите питание и перепроверьте соответствие контактов.
Выбор места установки реле при замене места старого
Ищите оригинальный монтажный блок или штатный разъем старого реле поворотов – это оптимальная точка для подключения нового устройства. Осмотрите пространство вокруг рулевой колонки, под приборной панелью со стороны водителя или в монтажном отсеке под капотом, где производитель обычно размещает релейные компоненты.
Убедитесь, что выбранная зона защищена от прямого попадания воды, грязи и воздействия высоких температур от двигателя или выхлопной системы. Проверьте наличие надежной точки крепления и свободный доступ к разъемам для последующего обслуживания или диагностики.
Ключевые критерии размещения
- Близость к источнику питания: Минимизируйте длину проводки, подключаясь к существующей цепи поворотников.
- Защищенность от вибрации: Фиксируйте корпус на жесткой поверхности, избегая мест с постоянной тряской.
- Сохранение ориентации: Если реле имеет маркировку "TOP", устанавливайте его строго вертикально контактами вниз.
| Проблемное место | Риск | Решение |
|---|---|---|
| Рядом с двигателем | Перегрев, оплавление корпуса | Сместить к салонному блоку предохранителей |
| Зоны скопления влаги | Коррозия контактов, короткое замыкание | Использовать герметичный кожух |
| На подвижных элементах | Обрыв проводов, повреждение разъемов | Крепить к стационарной части кузова |
- Отсоедините минусовую клемму аккумулятора перед работами с электропроводкой.
- Сравните посадочные гнезда: новое реле должно точно соответствовать разъему старого по количеству и форме контактов.
- Протестируйте работу поворотников после установки, проверяя синхронность мигания всех ламп.
Важно: При отсутствии штатного гнезда используйте переходную колодку с фиксатором – прямая скрутка проводов недопустима. Обязательно заизолируйте соединения термоусадкой.
Надежная фиксация реле и проводов во избежание вибраций
Вибрации кузова при движении автомобиля создают постоянную нагрузку на электронные компоненты и соединения. Неплотно закрепленное реле поворотов может оторваться от крепления, а провода с вибрирующими контактами быстро окислятся или перетрутся. Это приводит к нестабильной работе указателей поворота, миганию лампочек в такт вибрациям или полному отказу системы.
Выбирайте место установки реле на жестких неподвижных элементах кузова (например, металлической панели под рулевой колонкой). Избегайте крепления к пластиковым съемным панелям или участкам вблизи двигателя. Для проводов обязательна укладка в жгуты с фиксацией через каждые 15-20 см, что исключает их провисание и перетирание о острые кромки.
Ключевые методы фиксации
- Крепление реле:
- Используйте штатные отверстия на корпусе реле с винтами через резиновые демпферы
- При отсутствии крепежных ушей – двухсторонний термостойкий скотч 3М VHB
- Запрещено крепление "на весу" только за провода!
- Фиксация проводки:
- Пластиковые хомуты-стяжки с фиксацией в клипсах на кузове
- Текстолитовые или пластиковые кабельные каналы в зонах трения
- Петлевой запас 3-5 см возле реле для компенсации вибраций
| Проблемная зона | Способ фиксации | Критичность |
|---|---|---|
| Корпус реле | Винты + резиновые прокладки | Высокая |
| Колодка подключения | Фиксатор разъема + капля термоклея | Средняя |
| Жгут проводов | Нейлоновые стяжки + клипсы | Высокая |
Проверяйте надежность креплений через 500 км пробега: подтяните ослабшие хомуты, убедитесь в отсутствии следов перетирания изоляции. При монтаже рядом с подвижными элементами (рулевая колонка, педальный узел) обязательно оставляйте технологический зазор 3-4 см. Помните: вибрационная усталость металла и пластика – главная причина обрывов «необъяснимых» неисправностей повторителей.
Проверка герметичности и изоляции соединений
После монтажа всех проводов и клемм тщательно обработайте каждое соединение термоусадкой или изолентой. Убедитесь, что оголённые участки металла полностью закрыты, особенно в местах контакта с кузовом или другими проводниками.
Проведите визуальный осмотр трассы проводки на предмет перегибов, истирания об острые кромки кузова. Используйте пластиковые хомуты для фиксации проводов с шагом 15-20 см, исключая их провисание и контакт с подвижными частями или нагревающимися элементами.
Критические точки контроля
- Клеммы реле: Заизолируйте корпус реле от попадания влаги, используя диэлектрическую смазку на разъёмах
- «Скрутки»: Категорически запрещены! Применяйте пайку с последующей двойной изоляцией или обжимные гильзы
- Проходы через перегородки: Установите резиновые гофры в местах пересечения металлических панелей
| Тип изоляции | Применение | Особенности |
|---|---|---|
| Термоусадочная трубка | Клеммы, места пайки | Обязателен нагрев феном до полной усадки |
| Влагостойкая изолента | Доп. защита, сложные формы | Накладывайте с нахлёстом 50% в 3 слоя |
| Гофрированная трубка | Вся протяжка проводов | Диаметр на 20% больше пучка проводов |
Для проверки герметичности после мойки автомобиля или сильного дождя снимите защитные панели и осмотрите места соединений. Наличие капель воды, белого налёта окислов или следов коррозии на клеммах указывает на негерметичность.
Подключение аккумулятора после монтажа
Перед подключением клемм аккумулятора тщательно проверьте правильность всех соединений реле поворотов. Убедитесь, что провода не контактируют с движущимися частями или острыми кромками, а изоляция не имеет повреждений. Особое внимание уделите отсутствию короткого замыкания в цепи – случайный контакт «плюсового» провода с кузовом авто приведет к срабатыванию предохранителя.
Отключите все потребители энергии в автомобиле (фары, магнитолу, климат-контроль) для предотвращения скачков напряжения. Подготовьте гаечные ключи нужного размера для надежной фиксации клемм – плохой контакт вызовет окисление и нестабильную работу системы.
Порядок подключения клемм
- Всегда начинайте с положительной клеммы (обозначена «+»). Наденьте клемму на вывод аккумулятора и затяните гайку до плотного прилегания без перетяжки.
- Подключите отрицательную клемму («–»). Аналогично зафиксируйте ее на соответствующем выводе.
- Убедитесь, что клеммы не смещаются при легком усилии рукой, а провода не натянуты.
После подключения выполните тестирование системы: включите зажигание и активируйте левый/правый поворот. Контролируйте:
- Стабильность мигания ламп на приборной панели и внешних указателей
- Отсутствие посторонних звуков (треск, гудение) из реле
- Скорость срабатывания сигнала (норма: 60-120 миганий в минуту)
| Проблема | Возможная причина |
|---|---|
| Повороты не работают | Неправильное подключение реле, перегорел предохранитель |
| Сигнал горит без мигания | Ошибка в подключении питания реле, неисправность реле |
| Мигание слишком быстрое | Использованы лампы нештатной мощности, плохой контакт |
Первое включение и проверка работы поворотов
Перед запуском двигателя включите зажигание и активируйте левый или правый поворотник на рулевой колонке. Слушайте характерные щелчки реле – они должны быть ритмичными и равномерными. Одновременно наблюдайте за индикацией на панели приборов: стрелка поворота должна мигать с одинаковой частотой.
Выйдите из автомобиля и визуально проверьте работу всех ламп. Убедитесь, что горят передние, задние и боковые повторители указателей поворота с соответствующей стороны. Обратите внимание на яркость и синхронность мигания – перегоревшие или слабые лампы требуют немедленной замены.
Порядок диагностики неисправностей
Если поворотники не работают, выполните проверку по схеме:
- Нет щелчков и света:
- Прозвоните предохранитель мультиметром
- Проверьте напряжение на контакте "30" реле
- Щелчки есть, лампы не горят:
- Осмотрите колодки подключения фар
- Протестируйте массу кузова на участках крепления фонарей
- Мигание слишком быстрое/медленное:
- Замените реле на заведомо исправное
- Проверьте соответствие мощности установленных ламп
| Симптом | Вероятная причина |
| Горит только передний фонарь | Обрыв провода к задней секции |
| Мигает стоп-сигнал | Короткое замыкание в жгуте |
| Индикатор на панели не светится | Неисправность контрольной лампы |
Важно! При замене ламп используйте только номиналы, указанные в руководстве автомобиля – установка элементов другой мощности нарушит тепловой режим и вызовет преждевременный выход из строя реле.
Проверка режима аварийной сигнализации
После подключения реле поворотов обязательно протестируйте работу аварийной сигнализации. Активируйте её кнопкой на приборной панели или рулевой колонке, затем визуально проверьте синхронное мигание всех указателей поворота: передних, задних и боковых повторителей (при их наличии).
Одновременно послушайте звук щелчков реле – он должен быть равномерным и соответствовать частоте мигания ламп. Отсутствие света в одном из фонарей, хаотичное мигание или слишком быстрый/медленный ритм сигнализируют об ошибке подключения или неисправности компонентов.
Этапы диагностики проблем
Если аварийная сигнализация не функционирует корректно:
- Проверьте предохранители – найдите в монтажном блоке плавкие вставки, отвечающие за повороты и аварийку (номера указаны в руководстве авто).
- Осмотрите реле – снимите его и подключите напрямую к АКБ согласно схеме контактов для проверки срабатывания.
- Протестируйте лампы мультиметром в режиме прозвонки или путём временной установки заведомо исправных лампочек.
| Симптом | Возможная причина |
|---|---|
| Сигнализация не включается | Перегорел предохранитель, неисправна кнопка, обрыв питания |
| Мигает только одна сторона | Проблема в проводке конкретной цепи, окисление контактов |
| Слишком быстрый ритм мигания | Перегорела лампа, установлены светодиоды без резисторов |
Важно! При замене штатных ламп на светодиоды используйте специальное реле для LED либо нагрузочные резисторы, иначе система распознаёт снижение потребления тока как перегоревшую лампу.
Диагностика возможных проблем при подключении
После монтажа реле поворотов система может функционировать некорректно. Важно последовательно проверить все этапы подключения и сопутствующие компоненты для выявления источника неисправности.
Используйте мультиметр для проверки цепей и контрольную лампу для тестирования сигналов. Убедитесь в отключении аккумулятора перед диагностикой во избежание короткого замыкания.
Распространённые неполадки и методы их устранения
- Полное отсутствие работы поворотников
- Проверьте предохранитель цепи (номинал указан в руководстве авто)
- Убедитесь в наличии +12V на контакте питания реле (тестером)
- Прозвоните массу реле на кузове
- Подключите реле напрямую к АКБ для проверки исправности
- Лампы горят постоянно без мигания
Неверное подсоединение выхода реле к лампам или короткое замыкание в цепи управления. Проверьте:
- Соответствие маркировки проводов реле (выход должен идти на лампы)
- Отсутствие контакта между проводами управления и питания
- Исправность кнопки/рычага поворотов (залипание контактов)
- Срабатывание только одной стороны
Проблема в цепи конкретной группы ламп или переключателе руля:
Симптом Проверка Не работают левые поворотники Тест напряжения на контакте L переключателя Не работают правые поворотники Прозвон провода от реле до правых ламп Мигает только перед/зад Замена неисправных ламп, очистка патронов - Учащённое мигание или перегорание ламп
Указывает на несоответствие мощности нагрузки:
- Установлены лампы с неправильным вольтажом (например, 24V вместо 12V)
- Применение светодиодных ламп без резисторов нагрузки
- Окисление контактов в патронах, повышающее сопротивление
- Посторонние щелчки или самопроизвольное срабатывание
Возникает при плохих контактах или наводках:
- Проверьте надёжность клемм на аккумуляторе
- Исключите параллельную прокладку силовых и сигнальных проводов
- Протестируйте реле на совместимость с бортовой сетью авто
Поиск и устранение проблем с неисправной лампой
При отказе указателя поворота первым делом проверьте целевую лампу. Основные симптомы включают отсутствие свечения, ускоренное мигание реле или сообщение об ошибке на приборной панели. Всегда начинайте диагностику с визуального осмотра нити накаливания – перегоревшая спираль явно указывает на необходимость замены.
Для комплексной проверки потребуется мультиметр. Снимите лампу и прозвоните её контакты в режиме сопротивления: показания "OL" или бесконечность подтверждают обрыв цепи. Убедитесь, что цоколь не имеет потемнений или деформаций, а контактные площадки очищены от окислов.
Пошаговая диагностика цепи
- Проверка питания:
- Включите аварийную сигнализацию
- Измерьте напряжение на контактах патрона при включённом поворотнике
- Анализ результатов:
Напряжение 12В Неисправна лампа или патрон Напряжение 0В Проблема в проводке/реле Колебания напряжения Коррозия контактов - Тест патрона:
- Зачистите контакты мелкой наждачной бумагой
- Проверьте пружины фиксации лампы
При замене используйте аналогичные по мощности лампы – установка изделий с другим сопротивлением нарушит тепловой режим работы реле. Для светодиодных модификаций обязательно применяйте дополнительные резисторы или специализированное реле, предотвращающее гипермигание.
Особенности подключения реле для светодиодных ламп
Светодиодные лампы потребляют значительно меньше тока (10-50 мА) по сравнению с галогенными (2-3 А), что приводит к некорректной работе стандартного реле поворотов. Электромеханическое реле рассчитано на высокую нагрузку, поэтому при низком потреблении LED-ламп мигание становится слишком частым или вообще отсутствует.
Сопротивление светодиодов недостаточно для создания необходимой нагрузки в цепи, из-за чего реле не может нормально замыкать/размыкать контакты. Это провоцирует ложные срабатывания или отказ системы указателей поворота.
Способы решения проблемы
Для корректной работы используйте один из методов:
- Установка балластных резисторов:
Параллельно каждой LED-лампе подключите резистор 50-100 Вт (6-8 Ом). Мощность резистора должна соответствовать нагрузке. Например:
| Кол-во ламп | Сопротивление | Мощность |
| 2 шт | 6 Ом | 50 Вт |
| 4 шт | 3 Ом | 100 Вт |
- Замена реле:
Установите специализированное электронное реле для LED с пометкой "CAN-BUS" или "LED Compatible". Оно автоматически регулирует частоту мигания независимо от нагрузки. - Перепрошивка блока управления:
В современных авто измените параметр "Bulb Outage Detection" через диагностическое оборудование, отключив проверку ламп накаливания.
Важно! При использовании резисторов размещайте их вдали от пластиковых деталей – при работе выделяется интенсивное тепло. Обязательно проверяйте надежность изоляции соединений.
Советы по уходу и обслуживанию реле поворотов
Регулярная проверка работоспособности указателей поворота – ключевой момент профилактики. Включайте поворотники при каждом запуске двигателя, чтобы убедиться в корректной работе ламп и стабильной частоте мигания. Любые отклонения (слишком быстрое/медленное мигание, полное отсутствие реакции) требуют немедленной диагностики.
Систематически осматривайте контакты реле и колодку подключения на предмет окисления или ослабления соединений. Используйте очиститель контактов и мелкозернистую наждачную бумагу для удаления налета, после обработки нанесите токопроводящую смазку для предотвращения коррозии. Убедитесь в плотной посадке всех клемм.
Ключевые меры для продления срока службы
- Контроль нагрузки: При замене лампочек строго соблюдайте номинальную мощность. Установка светодиодов без дополнительных резисторов или нештатных ламп может вызвать перегрузку цепи.
- Защита от влаги: Если реле расположено в зоне риска (например, под капотом), обработайте разъемы гидрофобным спреем или поместите реле в дополнительный защитный бокс.
- Предотвращение вибраций: Надежно закрепите корпус реле. Постоянная тряска разрушает внутренние компоненты и ослабляет контакты.
| Симптом проблемы | Возможная причина | Действие |
|---|---|---|
| Поворотники не включаются | Обрыв цепи, сгоревшее реле, перегоревший предохранитель | Проверить предохранитель, тестировать реле мультиметром |
| Мигание слишком быстрое | Перегорела лампа, неисправность в цепи, несоответствие мощности ламп | Проверить лампы, заменить реле при несоответствии нагрузки |
| Постоянное гудение реле | Износ биметаллической пластины, короткое замыкание | Немедленная замена реле, диагностика проводки |
- Тестируйте при замене ламп: Всегда проверяйте работу поворотников после установки новых лампочек.
- Используйте оригинал или аналоги: При замене реле выбирайте изделия с идентичными параметрами (напряжение, ток нагрузки, тип контактов).
- Чистота блока предохранителей: Следите, чтобы в монтажном блоке, где установлено реле, не скапливалась пыль и влага.
Важно: При частых отказах реле поворотов ищите коренную причину (проблемы в электропроводке, генераторе или массой кузова), а не ограничивайтесь заменой компонента. Характерный запах горелой пластмассы или подгоревшие контакты – сигнал для срочного ремонта.
Список источников
При подготовке материала использовались специализированные технические источники для обеспечения точности инструкций.
Ниже представлен перечень ключевых ресурсов, посвященных автомобильной электротехнике и практическому монтажу.
Техническая литература и руководства
- Учебные пособия по автомобильной электронике для начинающих
- Официальные сервисные мануалы производителей автомобилей
- Справочники по цветовым схемам электропроводки распространенных моделей авто
Экспертные материалы
- Видеоинструкции по диагностике цепей указателей поворота
- Форумные обсуждения типовых ошибок подключения реле
- Статьи о принципах работы электромагнитных и электронных реле
Производители комплектующих
- Технические спецификации реле поворотов ведущих брендов
- Схемы подключения из документации к реле
- Рекомендации по выбору компонентов для конкретных автомобилей
