Как установить тахометр своими руками

Статья обновлена: 18.08.2025

Тахометр – незаменимый прибор для контроля оборотов двигателя, помогающий оптимизировать расход топлива и избежать критических нагрузок на силовой агрегат.

Самостоятельная установка этого устройства требует чёткого понимания электрической схемы автомобиля и последовательности действий.

В статье подробно разберём ключевые этапы подключения тахометра, распространённые ошибки и профессиональные рекомендации для безопасного монтажа.

Определение типа двигателя (бензин/дизель)

Тип силового агрегата критичен для выбора схемы подключения тахометра. Бензиновые и дизельные моторы используют разные принципы формирования сигнала для замера оборотов коленчатого вала.

Ошибка при идентификации двигателя приведет к некорректной работе прибора или полному отсутствию показаний. Перед покупкой и монтажом тахометра точно установите тип вашего ДВС.

Ключевые различия и методы определения

Основные визуальные и конструктивные признаки:

Топливная система: Наличие топливных форсунок высокого давления (Common Rail или ТНВД с магистралями) указывает на дизель. У бензиновых моторов – топливные рампы с инжекторами или карбюратор.
Свечи зажигания: Наличие высоковольтных проводов, ведущих к свечам зажигания в головке блока – четкий признак бензинового двигателя. Дизели используют свечи накаливания (для предпускового подогрева), подключенные тонкими проводами к реле.
Маркировка под капотом: Изучите шильдики двигателя и таблички в моторном отсеке – часто содержат прямое указание типа (Diesel, TDI, CDI, CRDi для дизеля; MPI, GDI, TSI для бензина).

Источники сигнала оборотов:

Тип двигателя	Типичная точка снятия сигнала для тахометра
Бензин (инжектор)	Первичная цепь катушки зажигания, блок управления двигателем (ECU), диагностический разъем OBD-II
Бензин (карбюратор)	Клемма "K" или "-" катушки зажигания
Дизель	Клемма "W" генератора, датчик положения коленвала (ДПКВ), вывод тахометра на ТНВД, блок управления (ECU)

Важно: У современных авто точный источник сигнала указан в инструкции к тахометру или сервисной документации ТС. Для дизелей с генераторами, не имеющими вывода "W", обязателен монтаж через специальный адаптер или снятие данных с ЭБУ.

Выбор места установки тахометра на приборной панели

При выборе точки монтажа учитывайте три ключевых фактора: беспрепятственную видимость шкалы при управлении автомобилем, минимальное расстояние от основной линии взгляда и отсутствие перекрытия критически важных индикаторов. Оптимальное расположение снижает риск отвлечения от дороги и позволяет оперативно отслеживать обороты двигателя.

Избегайте зон, где стрелка прибора будет перекрываться рулём или пальцами во время вождения, а также участков с прямым попаданием солнечных лучей – блики могут затруднять считывание данных. Проверьте свободный доступ к задней части панели для подключения проводов до фиксации корпуса.

Снятие клемм с аккумулятора перед началом работ

Отключение питания – обязательный этап для безопасного подключения тахометра. Нарушение этого правила может привести к короткому замыканию, повреждению бортовой электроники автомобиля или электротравме.

Сначала определите полярность клемм: положительная помечена знаком "+" (обычно красная крышка или провод), отрицательная – знаком "-" (черная). Всегда начинайте демонтаж с "минуса" для исключения случайного замыкания ключом или инструментом при откручивании "плюса".

Порядок безопасного отключения

Заглушите двигатель, выньте ключ зажигания.
Наденьте защитные перчатки (резиновые или диэлектрические).
Ослабьте гайку крепления отрицательной клеммы (-) гаечным ключом (чаще всего на 10 мм).
Снимите клемму с вывода АКБ и отведите провод в сторону, исключив его случайный контакт с выводом.
Аналогично ослабьте и снимите положительную клемму (+).
Изолируйте "+" клемму ветошью или специальным колпачком (при наличии).

Перед повторным подключением после монтажа тахометра очистите выводы аккумулятора и внутренние поверхности клемм металлической щеткой от окислов. Монтаж производите в обратной последовательности: сначала надежно затяните положительную клемму, затем – отрицательную.

Ошибка	Риск
Снятие сначала "+" клеммы	Замыкание ключом на кузов при откручивании
Работа без перчаток	Ожог кислотой, удар током при утечке
Соприкосновение "+" провода с кузовом	Искры, возгорание, повреждение ЭБУ

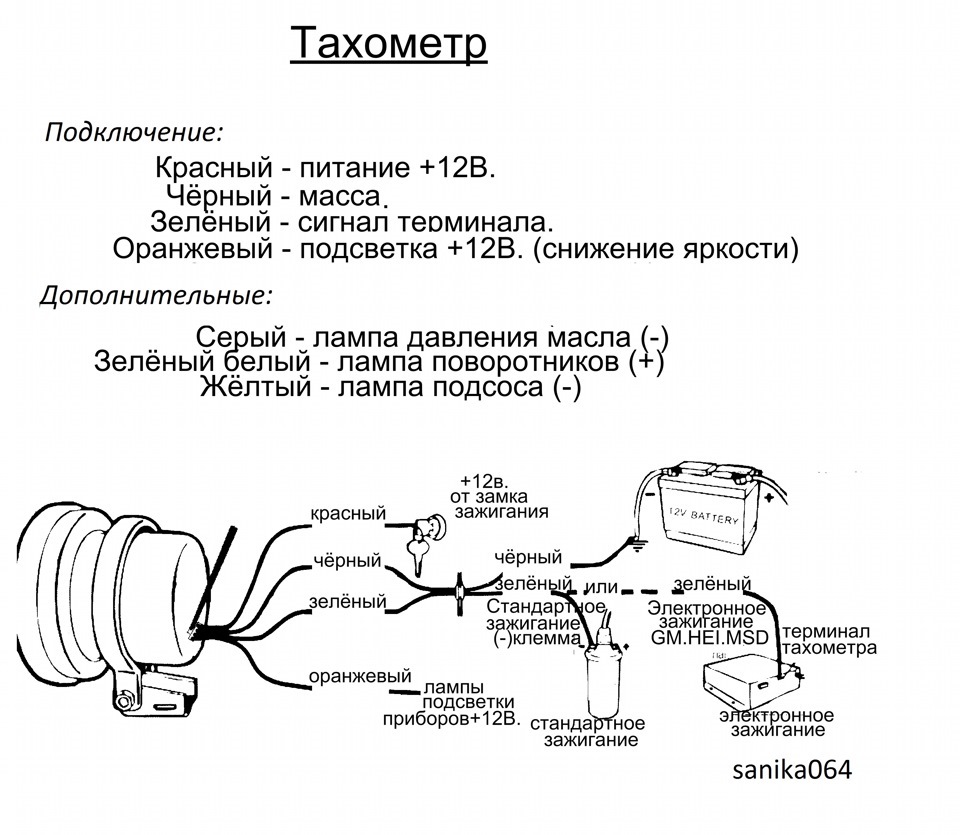

Подключение сигнального провода к катушке зажигания (бензин)

Для снятия импульсов вращения коленвала сигнальный провод тахометра подключают к первичной цепи катушки зажигания. Это обеспечивает точное считывание оборотов двигателя за счет регистрации прерываний тока в обмотке при генерации искры.

При работе с высоковольтными цепями обязательны меры предосторожности: отсоедините минусовую клемму АКБ перед началом работ и убедитесь в отсутствии напряжения на проводах. Используйте изолированные инструменты и защитные перчатки.

Пошаговое подключение

Определите контакты на катушке:

Одно- или двухвыводные катушки: Сигнальный провод подключайте к клемме «+» (плюс питания от замка зажигания)
Трамблерные системы: Соединяйте с клеммой «К» (низковольтный вход от прерывателя)

Способы соединения:

Через штатный разъем (при наличии свободной колодки)
Пайкой с термоусадкой – предпочтительный метод для надежного контакта
Обжимными клеммами «папа» – для установки на свободный болт катушки

Типичные ошибки:

Ошибка	Последствие	Решение
Подключение к высоковольтному выводу	Выход из строя тахометра	Проверять маркировку катушки
Плохая изоляция скрутки	Короткое замыкание	Обязательная термоусадка
Нарушение заводской проводки	Сбои в работе зажигания	Использовать параллельное подключение

После подключения зафиксируйте провод пластиковыми хомутами вдали от подвижных элементов и нагретых поверхностей. Проверьте работу тахометра на всех режимах двигателя – показания должны изменяться плавно без скачков.

Подключение сигнального провода к генератору (дизель)

Для дизельных двигателей сигнальный провод тахометра подключают к клемме "W" генератора. Эта клемма выдает импульсный сигнал переменного тока, частота которого пропорциональна скорости вращения коленвала. Предварительно убедитесь, что генератор поддерживает вывод сигнала тахометра – данная функция есть не на всех моделях.

Отключите аккумулятор перед началом работ. Найдите на генераторе клемму "W" (иногда обозначается как "R", "TACH" или "IG"). Если разъем генератора не имеет такой маркировки, потребуется вскрыть его заднюю крышку и припаять провод напрямую к соответствующей точке на обмотке статора. Используйте экранированный кабель для защиты сигнала от помех.

Порядок подключения

Очистите контактную зону клеммы "W" от грязи и окислов
Наденьте клеммный наконечник сигнального провода тахометра
Надежно зафиксируйте соединение гайкой или зажимом
Проложите провод вдали от высоковольтных линий и подвижных элементов

Типовые проблемы: Если тахометр не работает или показывает некорректные значения после подключения:

Проверьте целостность экрана кабеля – заземлите экранирующую оплетку с обоих концов
Убедитесь в наличии сигнала на клемме "W" мультиметром в режиме измерения переменного напряжения (должны наблюдаться колебания)
При отсутствии штатной клеммы подключитесь к фазной обмотке через диодный адаптер

Параметр	Значение
Напряжение сигнала	4-28V AC
Частота (холостой ход)	100-200 Гц
Сечение провода	0.75-1.5 мм²

Монтаж провода питания к замку зажигания

Определите на разъёме замка зажигания провод, подающий +12V в положении ключа «ON» (зажигание включено). Используйте мультиметр в режиме вольтметра: при включенном зажигании на нужном проводе будет напряжение бортовой сети, при выключенном – 0V. Чаще всего это провод красного, желтого или красно-черного цвета.

Обесточьте цепь, отсоединив клемму «минус» аккумулятора. Зачистите изоляцию на найденном проводе (5-7 мм), не перерезая жилы. Приложите к оголённому участку зачищенный конец провода питания тахометра, плотно обмотайте соединение медной скруткой.

Критические этапы подключения

Изоляция соединения: обожмите скрутку термоусадкой или плотно обмотайте изолентой в 2-3 слоя. Убедитесь, что соседние контакты не замкнуты.
Фиксация провода: проложите кабель тахометра вдоль штатной проводки, избегая областей с высокой температурой (двигатель) и подвижных деталей (рулевая колонка). Закрепите пластиковыми хомутами.
Проверка: подключите АКБ, запустите двигатель. Убедитесь, что тахометр активируется только при включенном зажигании и не работает при положении ключа «ACC» (магнитола/свет).

Важно: если мультиметр отсутствует, воспользуйтесь схемой электропроводки конкретной модели авто. Не подключайте питание тахометра к проводам стартера, печки или постоянного +12V – это вызовет разряд аккумулятора.

Подсоединение провода подсветки к габаритным огням

Для синхронизации подсветки тахометра с габаритными огнями найдите провод питания подсветки прибора. Он обычно обозначен маркировкой "ILL", "LIGHT" или имеет оранжевую/красно-белую изоляцию в штатной проводке автомобиля.

Подготовьте место подключения: снимите облицовку рулевой колонки или панели приборов для доступа к проводам габаритов. Используйте тестер-мультиметр для точного определения плюсового провода габаритных огней, который активируется при включении внешнего освещения.

Последовательность подключения

Зачистите изоляцию на проводе габаритных огней (3-5 мм) без перекусывания жилы.
Соедините провод подсветки тахометра с подготовленной точкой методом:
- Скрутки с пайкой – максимально надежный вариант
- Обжима коннектором типа "ScotchLok"
- Винтового клеммника для временного монтажа
Изолируйте соединение термоусадкой или изолентой ПВХ.
Проверьте функциональность: включите габаритные огни – подсветка тахометра должна загореться одновременно с ними.

Обязательно зафиксируйте провод стяжками, исключив провисание и контакт с движущимися частями рулевого управления. Критически важно не подключать провод к массе кузова – это приведет к короткому замыканию и выходу из строя цепи освещения.

Заземление тахометра на кузов автомобиля

Качественное заземление – критически важный этап подключения тахометра, напрямую влияющий на точность показаний и долговечность прибора. Неправильно организованное соединение с "массой" автомобиля приводит к плавающим значениям на шкале, хаотичным скачкам стрелки или полному отказу устройства.

Кузов автомобиля служит универсальной точкой заземления для большинства электрооборудования благодаря своей металлической конструкции и подключению к минусовой клемме аккумулятора. Использование кузова для "массы" тахометра исключает необходимость прокладки отдельного длинного провода до аккумулятора.

Правила надежного заземления

Соблюдайте следующие требования при подключении заземляющего провода:

Зачистка контакта: Тщательно удалите краску, ржавчину или загрязнения с участка кузова в месте крепления. Используйте наждачную бумагу или щетку по металлу до появления чистого блеска.
Фиксация клеммы: Применяйте кольцевую или вилочную клемму с защитным покрытием (олово, цинк). Закрепите ее на подготовленную площадку кузова с помощью болта, гайки и шайбы гровера для предотвращения самооткручивания.
Короткий путь: Минимизируйте длину заземляющего провода. Оптимально – подключение к ближайшей штатной точке "массы" или неокрашенному болту/кронштейну в районе рулевой колонки или приборной панели.
Проверка цепи: Убедитесь в надежности контакта между точкой крепления и минусом АКБ мультиметром в режиме проверки сопротивления (показания близки к 0 Ом).

Ошибка	Последствие	Решение
Крепление на окрашенную поверхность	Высокое сопротивление, помехи	Зачистка до металла
Использование самореза по пластику	Нет контакта с массой	Крепление к металлу болтом
Длинный/тонкий провод	Падение напряжения	Короткий провод сечением ≥1.5 мм²

Избегайте подключения заземления тахометра к точкам с высокой вибрацией (например, двигатель) или подверженным коррозии. Регулярно проверяйте надежность соединения – ослабление крепежа или окисление контактов нарушит работу устройства. При правильном монтаже "массы" тахометр будет выдавать стабильные и точные показания на всех режимах работы двигателя.

Прокладка и фиксация проводов через моторный щит

Определите точку ввода проводов через моторный щит, избегая участков с острыми кромками или движущимися деталями. Предварительно просверлите отверстие нужного диаметра, обработав его края антикоррозийным составом и защитив пластиковой втулкой либо термоусадочной трубкой для предотвращения перетирания изоляции.

Пропустите провода через отверстие с запасом длины 15-20 см для компенсации вибрации. Группируйте кабели в жгут при помощи пластиковых хомутов или тканевой изоленты, исключая провисание и контакт с горячими поверхностями (выпускной коллектор, патрубки ГРМ).

Ключевые этапы фиксации

Используйте штатные отверстия в кузове или установите клипсы-держатели на саморезы для крепления жгута с шагом 25-30 см. При фиксации проводов к топливным магистралям или тормозным трубкам применяйте только термостойкие нейлоновые стяжки, избегая металлических хомутов.

Разделите силовые и сигнальные провода для исключения помех
Проверьте трассировку при полном повороте руля и работе подвески
Обеспечьте зазор 5 см от вращающихся шкивов и ремней

Тип защиты	Область применения
Гофротрубка	Участки возле выпускного коллектора
Тканевая изолента	Соединение проводов в жгуты
Пластиковые клипсы	Крепление к статичным элементам кузова

После прокладки обработайте точки ввода герметиком на силиконовой основе, исключая попадание влаги в салон. Убедитесь в отсутствии натяжения проводов при максимальном ходе двигателя на подушках перед финальной фиксацией стяжками.

Проверка работоспособности при разных режимах работы двигателя

После установки тахометра запустите двигатель и наблюдайте за показаниями прибора на холостом ходу. Убедитесь, что значения соответствуют нормам для вашей модели автомобиля – обычно 600-900 об/мин для бензиновых двигателей и 750-1000 об/мин для дизельных. Любые скачки стрелки или хаотичные колебания указывают на проблемы с подключением или неисправность датчиков.

Постепенно повышайте обороты двигателя, плавно нажимая педаль акселератора. Контролируйте плавность нарастания показаний и отсутствие задержек в отображении данных. Резкие рывки стрелки, "зависание" значений или выход за красную зону шкалы при умеренном газе требуют немедленной диагностики цепи подключения и калибровки прибора.

Ключевые режимы для тестирования:

Холодный пуск: Зафиксируйте показания при старте непрогретого двигателя. Норма – кратковременный подъем до 1200-1500 об/мин с последующим снижением до холостых
Переключение передач: При разгоне обратите внимание на падение оборотов при выжиме сцепления – стрелка должна реагировать мгновенно
Предельные нагрузки: Проверьте работу в диапазоне 80-90% от максимальных оборотов (без превышения красной зоны!) в течение 10-15 секунд

Режим	Нормальная реакция тахометра	Типовые неисправности
Резкое сброс газа	Плавное снижение показаний без "провалов"	Стрелка дергается, падает ниже холостого хода
Работа под нагрузкой (кондиционер, фары)	Стабильные показания ±50 об/мин на холостом ходу	Колебания более 100 об/мин, мигание подсветки

Важно: Сравните данные тахометра с диагностическим оборудованием через OBD-разъем при 1500, 3000 и 4500 об/мин. Расхождение более 5% требует проверки калибровки или замены датчика коленвала.

Настройка тахометра под конкретный двигатель

Калибровка тахометра требует точного соответствия характеристикам двигателя. Неправильная настройка искажает показания оборотов, что может привести к некорректному переключению передач или превышению безопасных режимов работы мотора. Все операции проводятся при выключенном зажигании.

Основным параметром является количество импульсов за один оборот коленвала (Pulse Per Revolution, PPR). Этот показатель зависит от типа датчика и конструкции двигателя. Ошибка в определении PPR – частая причина некорректной работы устройства.

Ключевые этапы настройки

Определение источника сигнала:

Катушка зажигания (IGN) – 1 импульс/оборот для 4-цилиндровых
Датчик коленвала – зависит от количества зубцов шкива
Генератор (W-выход) – 6 импульсов/оборот

Расчёт PPR:

Для систем зажигания: PPR = Количество цилиндров / 2
Для датчиков коленвала: подсчёт зубцов на диске (например, 60-2 зуба = 58 импульсов)
Для генераторов: стандартно 6 импульсов

Тип двигателя	Источник сигнала	Типовое значение PPR
4-цилиндровый	Катушка зажигания	2
6-цилиндровый	Датчик коленвала (60-2)	58
Дизельный	Генератор (W)	6

Корректировка через меню прибора:

Войти в режим программирования (комбинация кнопок согласно инструкции)
Выбрать пункт "CAL" или "PULSE"
Установить рассчитанное значение PPR
Сохранить настройки

Проверка точности:

Прогреть двигатель до рабочей температуры
Сравнить показания с диагностическим сканером на холостых оборотах
Проверить синхронность роста оборотов при резком нажатии педали газа

Список источников

При подготовке рекомендаций использовались специализированные технические материалы и практические руководства по автомобильной электронике. Основное внимание уделялось проверенным методикам установки и особенностям подключения измерительных приборов.

Источники отбирались по критериям актуальности, технической достоверности и соответствия современным стандартам безопасности. Приоритет отдавался материалам от производителей автокомпонентов и профессиональных автомехаников.

Технические руководства производителей тахометров (Autogage, VDO, Equus)
Сервисные мануалы автомобильных концернов (Volkswagen, Toyota, Ford)
Энциклопедии по автомобильной электронике Петрова И.А. (изд. "За рулем")
Протоколы OBD-II и SAE J1939 для диагностического подключения
Видеоинструкции сертифицированных автоэлектриков на YouTube
Форумные обсуждения на специализированных ресурсах (Drive2, Авто.ру)
Практические исследования журнала "Автоэлектроника и компоненты"

Место установки	Преимущества	Недостатки
На торпедо двухсторонним скотчем	Быстрый монтаж без сверления	Риск отклеивания при нагреве
Врезка в свободную заглушку	Факторный внешний вид	Требует точной подгонки размеров
