Как устроен и подключается дополнительный отопитель салона

Статья обновлена: 18.08.2025

Суровые зимние условия предъявляют повышенные требования к комфорту водителя и пассажиров. Штатная система отопления автомобиля не всегда справляется с быстрым прогревом салона после длительной стоянки на морозе.

Решением проблемы становится установка автономного предпускового подогревателя или дополнительного отопителя салона. Это независимое устройство, способное прогреть воздух в салоне и жидкость в системе охлаждения двигателя до его запуска.

Знание принципов работы, внутреннего устройства и правил подключения такого оборудования критически важно для его эффективной и безопасной эксплуатации. Понимание схемы монтажа позволяет выполнить установку корректно или грамотно контролировать работу специалистов.

Данная статья детально рассматривает конструктивные особенности дополнительных отопителей, принцип преобразования энергии топлива в тепло и ключевые аспекты их интеграции в бортовую сеть автомобиля.

Типы дополнительных отопителей: воздушные vs жидкостные

Воздушные отопители функционируют автономно от штатной системы охлаждения двигателя. Они монтируются в салоне или багажнике, забирают воздух из салона, нагревают его горелкой с камерой сгорания и возвращают обратно в виде теплого потока. Такие устройства работают на топливе из бака автомобиля и оснащены собственным насосом, блоком управления и системой отвода выхлопных газов.

Жидкостные отопители интегрируются в контур штатной системы охлаждения двигателя. Они нагревают антифриз, который затем циркулирует через радиатор печки салона. Для работы используют топливо из бака и электроэнергию бортовой сети, а управление осуществляется через отдельный пульт или CAN-шину. После прогрева антифриза тепло передается в салон через стандартные воздуховоды.

Ключевые отличия

Воздушные отопители подходят для:

Быстрого прогрева салона при холодном старте
Автономной работы на стоянке без запуска двигателя
Автобусов, грузовиков и спецтехники с большими объемами салона

Жидкостные системы предпочтительнее для:

Поддержания температуры двигателя в морозы
Интеграции со штатной печкой без отдельного воздуховода
Легковых автомобилей с ограниченным пространством для монтажа

Критерий	Воздушные	Жидкостные
Источник тепла	Прямой нагрев воздуха горелкой	Нагрев антифриза с передачей через радиатор
Сложность монтажа	Требует воздуховодов и вывода выхлопа	Необходима врезка в охлаждающий контур
Дополнительные функции	Только обогрев салона	Прогрев двигателя + антиобледенение стекол

Важно: при выборе учитывайте объем салона, частоту использования на стоянке и наличие свободного пространства для установки. Воздушные модели шумнее, но эффективнее для больших пространств, тогда как жидкостные универсальнее для комплексного обогрева.

Топливный насос: ключевой компонент системы отопления

Топливный насос обеспечивает стабильную подачу горючего из бака автомобиля в камеру сгорания отопителя. Его исправная работа напрямую влияет на эффективность обогрева и бесперебойность запуска системы. Насос создаёт необходимое давление в топливной магистрали, гарантируя точную дозировку топлива независимо от уровня остатка в баке или внешних температурных условий.

Конструктивно насос для автономных отопителей чаще выполняется в виде компактного шестерёнчатого или роторно-роликового модуля. Он монтируется в подкапотном пространстве или под днищем автомобиля с обязательной защитой от механических повреждений и влаги. Современные модели оснащаются встроенным фильтром грубой очистки и обратным клапаном, предотвращающим слив топлива при остановке.

Характеристики и особенности подключения

Ключевые параметры выбора насоса:

Рабочее давление: 0.8–2.5 бар (зависит от модели отопителя)
Производительность: 50–120 литров/час
Напряжение питания: 12V или 24V (соответствует бортовой сети)
Тип топлива: дизель/бензин (указывается производителем)

При подключении обязательно соблюдают:

Полярность электропроводки (красный провод – "+", чёрный/коричневый – "−")
Герметичность топливных соединений (используют топливные шланги с маркировкой R6/R7)
Защиту цепи предохранителем (номинал указан в инструкции к отопителю)
Установку ниже уровня топливного бака для самотёчной подачи

Тип насоса	Преимущества	Ограничения
Шестерёнчатый	Высокая износостойкость, стабильное давление	Чувствительность к загрязнениям топлива
Роторно-роликовый	Низкий шум, компактность	Снижение давления при высоком износе

Неисправности насоса (нехарактерный шум, падение давления) приводят к нестабильному горению топлива в отопителе. Для диагностики проверяют сопротивление обмотки (обычно 20–50 Ом) и целостность фильтра. Монтаж выполняют с использованием антивибрационных прокладок во избежание передачи резонанса на кузов.

Компоненты системы: камера сгорания

Камера сгорания – герметичный металлический корпус цилиндрической или прямоугольной формы, где происходит воспламенение топливно-воздушной смеси. Её стенки изготавливаются из жаропрочной стали или чугуна, устойчивых к термическим деформациям и коррозии. Внутренняя поверхность часто покрывается теплоизоляционными материалами для минимизации теплопотерь и повышения КПД.

Конструкция включает топливную форсунку (распыляет дизель или бензин), запальник (искровая свеча или керамический нагреватель), и датчик пламени. Воздух подаётся через отдельный канал турбовентилятором, обеспечивая принудительную тягу. Камера оснащается смотровым окном для визуального контроля горения и дренажным отверстием для отвода конденсата.

Ключевые элементы камеры

Форсунка: Точный инжектор, дозирующий топливо в распылённом виде.
Запальное устройство: Активирует горение при запуске; отключается после стабилизации пламени.
Теплообменный контур: Трубки/рёбра вокруг камеры, передающие тепло антифризу.
Датчик ионизации: Контролирует наличие пламени, отключая подачу топлива при затухании.

Параметр	Значение
Рабочая температура	до 900°C
Давление воздуха	0.2-0.5 бар
Расход топлива	0.1-0.7 л/ч

Важно: Отсутствие сажи в выхлопе свидетельствует о полном сгорании топлива, достигаемом оптимальным соотношением воздуха и горючего. Неисправности камеры (трещины, засор форсунки) приводят к перегреву, копоти или аварийному отключению.

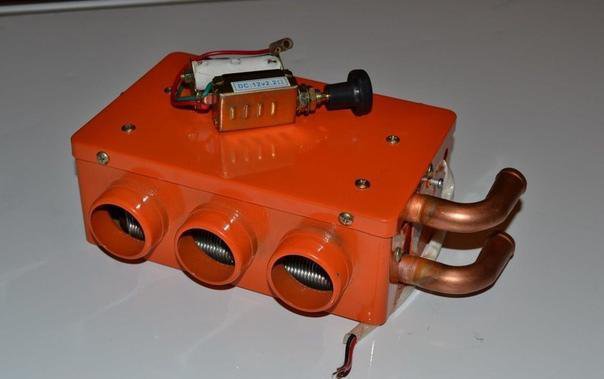

Компоненты системы: теплообменник

Теплообменник выполняет ключевую функцию в передаче тепловой энергии от нагревательного элемента к воздуху салона. Конструктивно он представляет собой компактный блок с развитой поверхностью из теплопроводящего материала (чаще алюминия или меди), обеспечивающий максимальную площадь контакта с воздушным потоком. Располагается непосредственно в воздуховоде системы отопления/вентиляции автомобиля.

Через внутренние каналы теплообменника циркулирует нагретая жидкость из системы охлаждения двигателя (для жидкостных отопителей) либо продукты сгорания топлива (для автономных воздушных нагревателей). Вентилятор продувает воздух салона через внешние ребра теплообменника, где происходит быстрый и эффективный теплообмен: холодный воздух забирает теплоту от стенок элементов и подается в салон уже подогретым.

Ключевые особенности конструкции

Для оптимизации работы применяются следующие решения:

Ребристая поверхность: многократно увеличивает площадь теплопередачи при компактных габаритах.
Ламели особой формы (пластинчатые, игольчатые, спиральные): создают турбулентность воздушного потока для лучшего съема тепла.
Коррозионно-стойкие материалы: алюминиевые сплавы с защитным покрытием или нержавеющая сталь для долговечности.
Герметичные каналы: исключают смешивание теплоносителя (антифриза или выхлопных газов) с воздухом салона.

Типы теплообменников по виду нагревателя:

Тип отопителя	Теплоноситель в каналах	Особенности
Жидкостный (штатный или доп.)	Охлаждающая жидкость двигателя (антифриз)	Безопасен, интегрирован в контур ОЖ, медленный прогрев
Автономный воздушный (топливный)	Разогретые продукты сгорания топлива	Быстрый нагрев, требует изоляции камеры сгорания

Эффективность теплообменника напрямую влияет на скорость и равномерность прогрева салона. Засорение каналов накипью или сажей, повреждение трубок или коррозия ребер снижают КПД системы, приводя к недостаточному отоплению или повышенной нагрузке на вентилятор. Регулярная диагностика и очистка (особенно для автономных нагревателей) критически важны для стабильной работы.

Управляющая электроника и контроллер

Сердцем системы управления дополнительным отопителем является электронный контроллер, обрабатывающий сигналы от датчиков и заданные пользователем параметры. Он регулирует интенсивность нагрева, управляет топливным насосом, вентилятором воздушного потока и системой безопасности, обеспечивая точное поддержание температуры в салоне.

Контроллер интегрируется с бортовой сетью автомобиля через реле и предохранители, получая данные о напряжении, оборотах двигателя и температуре охлаждающей жидкости. Современные модели поддерживают подключение к CAN-шине для синхронизации со штатными системами авто и мобильными приложениями через Bluetooth/Wi-Fi-модули.

Ключевые компоненты и функции

Датчики температуры: Мониторят нагрев теплообменника и воздушного потока, предотвращая перегрев.
Таймер и программатор: Позволяют задавать включение/выключение по расписанию.
Защитные реле: Автоматически отключают питание при:скачках напряжения, низком заряде АКБ, перегреве.
Диагностический разъем: Для считывания кодов ошибок и калибровки.

Тип управления	Возможности
Проводной пульт	Ручная установка температуры/скорости вентилятора
Дистанционный (RF/GSM)	Запуск с брелока или телефона за 100-500 м
Штатная климат-система	Интеграция в мультимедийный экран авто

Для корректной работы контроллер требует стабильного питания 12V и обязательного заземления на кузов. Подключение управляющих проводов к педальному узлу или CAN-адаптеру синхронизирует отопитель с работой двигателя, исключая разряд аккумулятора.

Источники питания: подключение к АКБ

Подключение дополнительного отопителя напрямую к аккумуляторной батарее (АКБ) обеспечивает стабильное энергоснабжение без перегрузки штатной электропроводки автомобиля. Это критически важно для устройств с высокой мощностью потребления (от 150 Вт и выше), предотвращая перегрев штатных цепей и возможное возгорание.

Обязательным условием является установка предохранителя максимального тока в разрыв силового кабеля вблизи клеммы АКБ. Номинал предохранителя выбирается на 20–30% выше максимальной мощности отопителя (например, для 200 Вт при 12В: 200Вт / 12В ≈ 17А → предохранитель на 20–25А). Сечение медного многожильного кабеля должно соответствовать току: 1.5–2.5 мм² для нагрузок до 150 Вт, 4–6 мм² для 150–500 Вт.

Порядок подключения

Отсоедините минусовую клемму АКБ для исключения короткого замыкания.
Закрепите предохранитель на расстоянии не более 30 см от плюсовой клеммы АКБ.
Проложите кабель через технологические отверстия в кузове, используя пластиковые втулки для защиты от перетирания.
Подключите к АКБ в последовательности:
- Плюсовой провод → клемма АКБ через предохранитель
- Минусовой провод → кузов автомобиля (чистая точка крепления без краски) или минусовая клемма
Зафиксируйте кабель пластиковыми хомутами, исключая провисание и контакт с подвижными частями.

Мощность отопителя (Вт)	Рекомендуемое сечение кабеля (мм²)	Номинал предохранителя (А)
100–150	1.5–2.5	15–20
150–300	4.0	25–35
300–500	6.0	40–50

Важно: При длительной стоянке отключайте отопитель от АКБ во избежание глубокого разряда. Используйте реле зажигания для автоматического отключения при остановке двигателя. Регулярно проверяйте целостность изоляции и надежность контактов на клеммах.

Выбор места установки в подкапотном пространстве

Определение оптимальной зоны монтажа требует учета габаритов отопителя, доступности точек подключения к топливной магистрали и бортовой сети, а также минимального расстояния до воздуховодов салона. Обязательно сохраняется свободный доступ к штатным узлам (расширительный бачок, фильтры, ремни ГРМ) для обслуживания.

Проверьте отсутствие контакта корпуса с подвижными элементами (рулевая тяга, валы), вибрирующими деталями (двигатель, насосы) и источниками тепла свыше 80°C (выпускной коллектор, турбина). Закрепление должно исключать смещение при тряске, предпочтительны плоские площадки на лонжеронах, поперечине или перегородке моторного щита.

Ключевые рекомендации:

Безопасные зоны:
- Свободное пространство у аккумуляторной батареи (обеспечьте зазор 5 см)
- Плоскость моторного щита со стороны колесной арки
- Верхняя часть лонжерона за фарами
Запрещенные участки:
- Над/под блоком цилиндров
- В зоне хода ремня ГРМ или вентилятора охлаждения
- Менее 15 см от выхлопного коллектора

Критерий	Требование	Последствия нарушения
Защита от влаги	Монтаж выше уровня колес, исключение прямого попадания воды	Коррозия клемм, замыкания
Вентиляция корпуса	Зазор 10 см от стенок для отвода тепла	Перегрев, автоматическое отключение
Вибрация	Демпфирующие прокладки под кронштейн	Разрушение сварных швов, утечка топлива

При прокладке топливопровода избегайте перегибов и соседства с острыми кромками кузова. Обязательно закрепите трубку пластиковыми хомутами через каждые 20 см, направляя ее параллельно штатным жгутам. Для подключения к магистрали используйте только штатные тройники производителя отопителя.

Проверьте траекторию воздуховода после примерки: гофра не должна касаться подвижных деталей подвески или термоэкран. При монтаже на перегородке салона убедитесь в отсутствии передаваемых вибраций в салон – примените резиновые втулки толщиной от 5 мм между кронштейном и кузовом.

Размещение воздуховодов в салоне

Оптимальное распределение тепла требует тщательного проектирования трассы воздуховодов. Основная задача – обеспечить равномерный прогон всех зон салона без создания дискомфортных воздушных потоков. Магистральные каналы обычно прокладывают под центральной консолью или вдоль порогов, используя свободные полости кузова.

Ключевой принцип – минимизация резких изгибов и сужений трассы для сохранения мощности воздушного потока. Обязательно учитываются конструктивные ограничения: расположение элементов управления, проводки, механизмов сидений и безопасности. Все соединения герметизируются термостойким материалом для предотвращения потерь тепла и шумовых эффектов.

Точки вывода теплого воздуха

Финальные дефлекторы размещают в функциональных зонах:

Передняя часть: дефлекторы в нижней части торпедо для обдува ног водителя и пассажира
Центральная секция: воздуховоды под передними сиденьями с направлением потока к заднему ряду
Тыловая зона: дополнительные отводы в боковых панелях или центральном тоннеле для пассажиров второго ряда

Зона размещения	Типовая точка вывода	Особенности
Водительская	Нижняя секция торпедо слева	Обдув педального узла и стекол
Пассажирская	Правая сторона центрального тоннеля	Защита от переохлаждения ног
Задний диван	Под передними креслами	Восходящий поток без сквозняков

При монтаже категорически избегают направленных потоков на органы управления и лицо водителя. Для регулировки интенсивности на конечных точках устанавливают поворотные жалюзи или шиберные заслонки. Вентиляционные рукава фиксируются пластиковыми хомутами через демпферные прокладки для гашения вибраций.

Прокладка топливной магистрали

Топливная магистраль соединяет бензобак автомобиля с топливным насосом отопителя, обеспечивая бесперебойную подачу горючего. Качество её монтажа напрямую влияет на пожарную безопасность и корректную работу системы. Ошибки на этом этапе могут привести к утечкам топлива или нарушению подачи.

Используйте исключительно специализированные топливные шланги, соответствующие типу горючего (бензин/дизель) и способные выдерживать давление в системе. Категорически запрещено применение обычных резиновых или кислородных шлангов. Обязательна установка топливного фильтра тонкой очистки перед насосом отопителя для защиты его форсунки от загрязнений.

Ключевые этапы и требования

При прокладке соблюдайте следующие правила:

Трассировка: Шланг прокладывается вдали от подвижных деталей, острых кромок, элементов выхлопной системы и высоковольтных проводов. Оптимально – вдоль штатных топливных магистралей автомобиля.
Крепление: Фиксация производится пластиковыми хомутами через каждые 20-30 см. Обязательна защита шланга в местах контакта с кузовом или другими элементами гофрой или пластиковыми кожухами.
Герметичность соединений: Используйте качественные бензостойкие фитинги (штуцеры, переходники). Затяжку выполняйте динамометрическим ключом согласно спецификации производителя.
Защита: На участках возможного механического воздействия применяйте армированные шланги или металлическую трубку.

Важные проверки после монтажа:

Визуальный осмотр всей трассы на отсутствие перегибов и перетираний.
Контрольная прокачка топлива для проверки фильтра и соединений.
Обязательная проверка герметичности под рабочим давлением при включенном отопителе.

Параметр	Требование
Материал шланга	Морозостойкая бензомаслостойкая резина (NBR) или тефлон (PTFE)
Диаметр (внутр.)	4-6 мм (точное значение указано в инструкции к отопителю)
Рабочее давление	Не менее 3-5 бар
Защита в подкапотном пространстве	Термостойкая оплётка или металлорукав

Подключение к системе охлаждения двигателя

Интеграция автономного отопителя в контур охлаждения двигателя требует врезки в магистрали подачи и возврата антифриза. Основной точкой подключения служит малый контур системы (перед штатным радиатором печки), обеспечивающий циркуляцию нагретой жидкости через теплообменник устройства. Важно исключить воздушные пробки и гарантировать герметичность соединений во избежание утечек ОЖ.

Обязательно устанавливаются два запорных крана на входной и выходной патрубки отопителя для сезонного отключения (летом). Это предотвращает паразитную циркуляцию через дополнительный теплообменник, снижая нагрузку на систему. Диаметр подключаемых шлангов должен соответствовать сечению штатных трубок, а трассировка – исключать перегибы и контакт с подвижными элементами.

Порядок работ

Слить антифриз из системы охлаждения.
Выбрать участки врезки:
- Подача: между выходом ГБЦ и входом штатной печки
- Обратка: между выходом отопителя и входом помпы
Врезать тройники, установить шаровые краны.
Соединить патрубки отопителя с тройниками через термостойкие шланги (фиксация хомутами типа «worm drive»).
Заполнить систему, проверить герметичность на прогретом двигателе.

Критичные ошибки	Последствия
Подключение только в одну магистраль	Отсутствие циркуляции, перегрев отопителя
Использование пластиковых хомутов	Разгерметизация при вибрации
Отсутствие кранов отсечки	Снижение КПД штатного отопления зимой

Важно: направление потока ОЖ должно совпадать со стрелками на корпусе отопителя. При работе устройство создает разрежение, «подтягивая» антифриз из обратки – обратная схема недопустима.

Монтаж выхлопной трубы отопителя

Основная задача – обеспечить герметичный отвод отработанных газов за пределы салона и исключить контакт горячих элементов с горючими материалами кузова. Труба должна монтироваться с уклоном вниз от отопителя для предотвращения скапливания конденсата внутри корпуса устройства.

Обязательно используйте термостойкие прокладки и хомуты, способные выдерживать высокие температуры (от 200°C). Убедитесь, что трасса трубы не соприкасается с топливными магистралями, электропроводкой или пластиковыми элементами – минимальный зазор 50 мм.

Этапы установки

Определение точки вывода: Выберите место на днище или в моторном щите (для переднемонтажных отопителей). Избегайте зон с подвижными элементами подвески, топливным баком или выхлопной системой двигателя.
Подготовка отверстия: Просверлите отверстие диаметром на 5-10 мм больше трубы. Установите термоизоляционную металлическую втулку или обработайте кромки огнестойким герметиком.
Прокладка трубы:
- Отрежьте трубу необходимой длины (с запасом 10 см).
- Наденьте термоизоляционный рукав на участки, проходящие рядом с опасными зонами.
- Закрепите трубу штатными хомутами к кузову через каждые 30-40 см с виброизолирующими прокладками.

Соединение с отопителем:

Тип соединения	Действия
Фланцевое	Совместите фланец трубы с патрубком отопителя, установите жаростойкую прокладку, затяните болты крест-накрест
Хомутовое	Наденьте трубу на патрубок (нахлест ≥30 мм), зафиксируйте двумя термостойкими хомутами

Финальная проверка: Запустите отопитель на 10 минут. Проверьте:
- Отсутствие вибрации трубы
- Герметичность стыков (нет следов гари)
- Температуру соседних элементов (не должны нагреваться)

Электрическая схема подключения проводов

Подключение дополнительного отопителя требует точного следования электрической схеме для предотвращения коротких замыканий и перегрузок цепи. Основные компоненты включают: блок управления, нагревательный элемент, предохранители, реле и датчики температуры, соединенные проводами разного сечения согласно нагрузке.

Обязательно используется отдельный силовой кабель (сечением 2,5-4 мм²), идущий напрямую от аккумулятора через предохранитель номиналом 20-40А. Управляющие провода (0,5-1 мм²) подключаются к блоку управления и штатной проводке автомобиля с обязательным использованием диодных изоляторов для защиты CAN-шины.

Ключевые элементы схемы

Силовая линия: Плюс (красный провод) → предохранитель → реле → ТЭН. Минус (черный) на кузов.
Цепь управления: Блок питания → терморегулятор → датчики → реле.
Защита: Дублирующий предохранитель (10А) в цепи управления.

Цвет провода	Назначение	Точка подключения
Красный	Питание ТЭНа (+12В)	Через реле к АКБ
Синий	Сигнал включения	Кнопка управления
Желтый	Датчик температуры	Терморезистор салона

При монтаже избегайте прокладки проводов рядом с подвижными элементами рулевого управления или выпускным коллектором. Все соединения изолируйте термостойкими материалами, а реле размещайте в моторном отсеке на расстоянии ≥15 см от нагретых поверхностей.

Установка блока управления в салоне

Блок управления монтируется в зоне легкого доступа водителя, обычно на центральной консоли, торпедо или под рулевой колонкой. Важно исключить риск случайного повреждения ногами или предметами при эксплуатации автомобиля.

Поверхность для крепления должна быть ровной и прочной. Предварительно выполняется разметка под крепежные элементы и отверстия для проводки. Обязательно учитывается свободное пространство за панелью для размещения разъемов и запаса проводов.

Этапы подключения и фиксации

Демонтаж облицовочных панелей в зоне установки для доступа к пространству за приборной панелью
Прокладка жгута проводов от блока управления к моторному отсеку (через технологические отверстия в моторном щите с применением защитных гофр)
Фиксация корпуса блока саморезами или штатными клипсами через монтажные проушины (без перетяжки пластиковых элементов)
Коммутация разъемов согласно схеме производителя:
- Силовой кабель (красный) – к АКБ через предохранитель
- Провод управления (синий) – к замку зажигания
- Массовый провод (черный) – к кузову болтовым соединением

Контрольная точка	Параметры проверки
Надежность крепления	Отсутствие люфта, вибрации при касании
Изоляция проводки	Защита от перетирания о металлические кромки
Электрические соединения	Полярность, напряжение 12V при включенном зажигании

После установки все снятые панели салона возвращаются на место. Запрещается эксплуатация при ненадежной фиксации блока или поврежденной изоляции проводов.

Интеграция со штатной печкой автомобиля

Интеграция дополнительного отопителя со штатной системой отопления и вентиляции (СОВи) автомобиля обеспечивает синхронизированную работу обоих устройств и равномерное распределение тепла по салону. Для этого необходимо подключить автономный нагреватель к существующему контуру охлаждения двигателя и организовать подачу теплого воздуха через заводские воздуховоды.

Ключевой принцип интеграции – параллельное подключение к системе охлаждения двигателя с минимальным вмешательством в конструкцию. Дополнительный отопитель врезается в патрубки подачи и обратки штатной печки, что позволяет использовать единую циркуляцию антифриза. Воздушный поток от устройства направляется в общую систему воздуховодов через тройники или переходники.

Варианты подключения к СОВи

Основные методы интеграции с воздушными магистралями:

Врезка в основной воздуховод: Установка тройника после штатного отопителя для смешивания воздушных потоков
Прямое подключение к дефлекторам: Использование гибких гофр для подачи тепла в конкретные зоны салона
Комбинированная схема: Параллельное соединение с радиатором печки через отдельные воздушные клапаны

Тип соединения	Особенности	Сложность монтажа
Параллельное подключение антифриза	Минимальное влияние на работу двигателя, сохранение штатной циркуляции	Средняя (требуется врезка в патрубки)
Последовательное подключение	Риск снижения КПД основной печки, простота реализации	Низкая

Обязательные компоненты для интеграции: обратные клапаны для предотвращения противотока теплоносителя, термостойкие герметики для соединений, армированные шланги, совместимые с антифризом. При подключении к воздуховодам критично соблюдать диаметры переходников для исключения потерь давления.

Электрическая часть требует подключения к блоку управления штатной печкой или установки отдельного контроллера с синхронизацией режимов работы. Для автомобилей с климат-контролем необходима интеграция через CAN-шину для согласования температурных параметров и скорости вентилятора.

Настройка таймера и термостата

Программирование таймера осуществляется через блок управления или мобильное приложение: вы задаете конкретное время запуска отопителя (например, за 15 минут до поездки). Учитывайте цикличность настройки – некоторые модели поддерживают ежедневное/разовое срабатывание или расписание на неделю.

Корректная настройка термостата требует размещения датчика в зоне без прямого теплового воздействия (часто – в ножном пространстве салона). Регулировка целевой температуры выполняется поворотным переключателем на панели управления или цифровым интерфейсом, с шагом обычно 1-5°C.

Ключевые этапы настройки

Активация режима программирования – удерживайте кнопку «Timer» 3 секунды.
Установка времени запуска – клавишами +/- задайте часы и минуты.
Выбор дней недели – отметьте дни активности (символы ПН-ВС).
Калибровка термостата – прогрейте салон до комфортной температуры, зафиксируйте значение кнопкой «SET».

Режим термостата	Рекомендуемый диапазон (°C)	Особенности
Предпусковой прогрев	18-22	Предотвращает обмерзание стекол
Поддержка тепла	10-15	Экономия топлива при длительных стоянках

Проверяйте синхронизацию времени с бортовым компьютером автомобиля.
Избегайте установки термостата на максимум – это вызывает перегруз системы и обледенение испарителя.

Первый запуск и проверка работы

Перед первым включением убедитесь в отсутствии посторонних предметов вблизи воздухозаборников и выпускной трубы отопителя. Проверьте надёжность всех соединений: топливопровода, электропроводки и крепления корпуса устройства. Зафиксируйте топливный бак автомобиля на уровне не ниже ¼ от максимального объёма.

Запустите двигатель автомобиля для стабилизации напряжения бортовой сети. Активируйте отопитель через штатный пульт управления или мобильное приложение (в зависимости от модели). При старте должен последовательно проявиться характерный звук работы топливного насоса, затем – воспламенение с лёгким щелчком и равномерный гул вентилятора.

Контрольные параметры работы

В течение первых 10 минут мониторьте следующие показатели:

Стабильность пламени – через смотровое окно камеры сгорания
Отсутствие вибраций корпуса и посторонних шумов (свист, стук)
Температуру выходного воздуха (должна достичь +40°С за 5-7 минут)
Отсутствие запаха гари или топлива в салоне

Этап проверки	Нормальное состояние	Неисправность
Выхлопная система	Прозрачный дым без копоти	Чёрный дым или капли конденсата
Потребление тока	Стабильные 5-8А после розжига	Скачки выше 10А

После 15 минут работы выполните тестовое отключение через пульт. Корректное завершение включает: автоматическое продувание камеры (20-30 сек), прекращение подачи топлива и плавное снижение оборотов вентилятора. При повторном запуске интервал между включениями должен составлять не менее 3 минут.

Тест системы вентиляции салона

Перед запуском двигателя активируйте систему вентиляции через штатные органы управления климат-контролем. Установите минимальную температуру обдува и максимальную скорость вентилятора, выбрав режим подачи воздуха через центральные дефлекторы. Убедитесь в отсутствии посторонних шумов (скрежета, вибраций) при работе вентилятора на всех скоростях – это свидетельствует о корректной работе электродвигателя и отсутствии препятствий в воздуховодах.

Проверьте равномерность воздушного потока из всех задействованных дефлекторов, последовательно переключая режимы распределения (ноги/лобовое стекло/смешанный). Обратите внимание на скорость реакции системы при смене настроек и отсутствие запаха гари или пыли, что может указывать на проблемы с фильтром салона или электрическими компонентами. Используйте анемометр для замера фактической производительности вентилятора на разных скоростях при закрытых окнах.

Критерии оценки эффективности

Динамика воздухообмена: Замер времени полного замещения воздуха в салоне (например, по скорости рассеивания дыма от тестового генератора).
Распределение потока: Визуальная оценка отклонения лент, закреплённых на дефлекторах, при переключении режимов обдува.
Герметичность системы: Контроль утечек воздуха в местах стыков воздуховодов при максимальной нагрузке.

Режим работы	Нормативная производительность (м³/ч)	Фактический показатель
Скорость 1 (мин.)	≥ 100	Результат замера
Скорость 3 (сред.)	≥ 250	Результат замера
Скорость 5 (макс.)	≥ 400	Результат замера

Важно: При выявлении несоответствий (снижение производительности >15% от нормы, неравномерный обдув, шумы) выполните диагностику: проверьте чистоту воздушного фильтра, целостность резисторов вентилятора и состояние подшипников. Убедитесь в отсутствии засоров в дренажных каналах испарителя, которые могут вызывать повышенную влажность и посторонние запахи.

Диагностика ошибок при запуске

При отказе дополнительного отопителя салона в первую очередь выполните визуальный осмотр компонентов системы. Проверьте целостность топливопроводов, отсутствие загрязнений воздухозаборника, состояние предохранителей и реле в монтажном блоке автомобиля. Убедитесь в наличии топлива в баке (не менее ¼ объема), так как многие модели отопителей отключаются при низком уровне горючего.

Считайте диагностические коды ошибок через сервисный разъем отопителя или бортовой компьютер автомобиля (при интегрированной системе). Для расшифровки кодов используйте инструкцию производителя или специальное ПО. Если отопитель оснащен светодиодным индикатором, моргающий сигнал укажет на тип неисправности – подсчитайте количество длинных и коротких вспышек.

Типовые неисправности и методы проверки

Распространенные причины сбоев запуска:

Проблемы с электропитанием: проверьте мультиметром напряжение на клеммах нагревателя (мин. 10.5V), тестируйте массу кузова на отсутствие коррозии.
Отказ топливного насоса: при включении зажигания должен быть слышен характерный гул насоса. Отсутствие звука сигнализирует о неисправности.
Загрязнение свечи накаливания: демонтируйте свечу, проверьте целостность спирали и нагар тестером сопротивления (норма: 0.8-1.5 Ом).

Для комплексной диагностики используйте таблицу типовых симптомов:

Симптом	Возможная причина	Проверка
Отопитель включается и сразу выключается	Сбои в воздушной системе	Контроль работы вентилятора, чистка воздушных каналов
Не зажигается топливо	Неисправность свечи накала	Замер сопротивления, замена свечи
Щелчки реле без запуска	Низкое напряжение АКБ	Зарядка аккумулятора, проверка генератора

При отсутствии кодов ошибок выполните тест датчиков системы: температурного сенсора антифриза (сопротивление при 20°C ≈ 2-3 кОм), датчика перегрева (нормальное состояние – замкнутая цепь). Проверьте герметичность камеры сгорания – трещины или нагар вызывают аварийное отключение.

Правила использования в зимний период

Перед первым зимним запуском убедитесь в исправности отопителя: проверьте целостность топливных магистралей, герметичность соединений и отсутствие коррозии на клеммах аккумулятора. Обязательно замените топливный фильтр согласно регламенту производителя и очистите воздухозаборные решетки от загрязнений.

При активации устройства на морозе ниже -20°C предварительно запустите двигатель на 3-5 минут для прогрева моторного масла. Никогда не включайте отопитель при уровне топлива в баке ниже 1/4 – это может привести к завоздушиванию системы и поломке топливного насоса.

Эксплуатационные требования

Цикл работы: Не превышайте непрерывную работу более 60 минут – дайте системе остыть 15-20 минут перед повторным запуском
Вентиляция: Приоткрывайте форточку на 1-2 см для предотвращения запотевания стекол
Контроль: Регулярно проверяйте выхлопную трубу на предмет обледенения

Температура	Макс. время работы	Особенности
-10°C до -20°C	45 минут	Разрешен пуск без предварительного прогрева ДВС
Ниже -20°C	30 минут	Обязателен прогрев двигателя перед включением

При образовании наледи на корпусе немедленно отключите устройство. Для разморозки используйте только естественное тепло – запрещено применять открытый огонь или химические реагенты. После длительной стоянки в снегопад очистите выхлопную трубу от снежных заносов до пуска.

Регулярное техническое обслуживание

Регулярное техническое обслуживание дополнительного отопителя критически важно для его безопасной, эффективной и долговечной работы. Пренебрежение плановыми процедурами приводит к снижению производительности, повышенному расходу топлива или электроэнергии, возникновению запаха гари и даже к возгоранию. Своевременный контроль и замена изнашивающихся компонентов предотвращают дорогостоящий ремонт и гарантируют комфорт в салоне в холодный период.

Основные процедуры включают визуальный осмотр, очистку элементов системы, замену расходников и диагностику работоспособности. Частота обслуживания определяется типом отопителя (жидкостный/воздушный), интенсивностью эксплуатации и рекомендациями производителя, но общие принципы универсальны. Особое внимание уделяется следующим аспектам:

Ключевые процедуры обслуживания

Очистка воздушных каналов и теплообменника: Удаление пыли, грязи и мусора для предотвращения перегрева и обеспечения нормальной циркуляции воздуха. Используйте мягкие щетки или сжатый воздух.
Проверка и замена воздушного фильтра (если предусмотрен): Засоренный фильтр снижает КПД отопителя и увеличивает нагрузку на вентилятор.
Контроль состояния топливных магистралей и соединений (для автономных моделей): Поиск трещин, потеков топлива, ослабленных хомутов. Замена поврежденных шлангов.
Диагностика электрических соединений: Проверка клемм на коррозию и надежность контакта, целостности изоляции проводов, работоспособности предохранителей и реле.

Периодичность и специфика

Компонент/Действие	Рекомендуемая частота	Примечания
Чистка теплообменника и вентилятора	Каждый сезон (перед началом зимы)	Обязательно при редком использовании
Проверка топливной системы	Каждый сезон / 50-100 моточасов	Только для автономных отопителей
Диагностика электросистемы	Ежегодно / При появлении сбоев	Особое внимание - месту подключения к бортовой сети
Тестовый запуск	Раз в 1-2 месяца (в холодный сезон)	Поддержание работоспособности

Важно: Перед любыми работами отключайте питание (АКБ для 12V моделей) и подачу топлива. Для сложных операций (чистка камеры сгорания, замена насоса) настоятельно рекомендуется обращаться в специализированные сервисы. Используйте только оригинальные или рекомендованные производителем расходные материалы и запчасти.

Чистка топливных форсунок отопителя

Загрязнение форсунок дополнительного отопителя нарушает распыл топлива, снижая КПД нагрева и провоцируя неполное сгорание. Это проявляется в неустойчивой работе горелки, повышенном расходе топлива, хлопках или полном отказе запуска. Регулярная профилактика предотвращает накопление смол и кокса в каналах подачи.

Чистка требуется при явных признаках загрязнения или планово каждые 2-3 года эксплуатации. Игнорирование приводит к перегреву форсунки, деформации распылителя и дорогостоящему ремонту. Для восстановления работоспособности применяют три ключевых метода, отличающихся сложностью и эффективностью.

Методы чистки

Химическая промывка – демонтированную форсунку замачивают в спецрастворе (например, LIQUI MOLY Diesel Spülung), растворяющем отложения. После выдержки 30-60 минут продувают сжатым воздухом.
Ультразвуковая очистка – погружение детали в ванну со смесью растворителя и воды. Вибрационные волны разрушают стойкие загрязнения за 15-20 минут. Требует аккуратности для защиты пьезоэлемента.
Механическая прочистка – калиброванными иглами (0.1-0.3 мм) очищают сопло и каналы вручную. Применяется при закоксовывании, но высок риск повреждения распылителя.

Критерий	Химический	Ультразвуковой	Механический
Сложность	Низкая	Средняя	Высокая
Риск повреждения	Минимальный	Умеренный	Критичный
Эффективность	Средняя	Высокая	Переменная

После любой чистки обязательна проверка факела распыла на тестовом стенде. Равномерный конус без струй подтверждает успех процедуры. Для профилактики в топливный бак отопителя добавляют очищающие присадки (например, Lavr ML-101), замедляющие образование отложений.

Проверка герметичности соединений

После завершения монтажа всех элементов системы отопителя критически важно проверить герметичность всех соединений трубопроводов и шлангов. Неплотности приведут к утечкам охлаждающей жидкости, падению давления в системе двигателя, перегреву и выходу из строя как самого дополнительного отопителя, так и силового агрегата.

Особое внимание уделите соединениям на врезках в штатные магистрали охлаждения, местам установки тройников, хомутам на шлангах, а также резьбовым фитингам на корпусе отопителя. Даже микроскопические протечки со временем могут спровоцировать серьезные поломки.

Порядок выполнения проверки

Этапы контроля герметичности:

Запустите двигатель автомобиля и прогрейте его до рабочей температуры (80-90°C). Это создаст рабочее давление в системе охлаждения.
Внимательно осмотрите каждое новое соединение по всей длине контура дополнительного отопителя. Используйте фонарь для труднодоступных мест.
Проверьте отсутствие:
- Видимых капель или подтеков антифриза
- Парения в местах соединений
- Мокрых пятен на шлангах, хомутах, патрубках
- Характерного сладковатого запаха охлаждающей жидкости в салоне или под капотом
Усильте давление в системе (кратковременно!) до 1.2-1.5 бар с помощью ручного насоса через расширительный бачок. Это поможет выявить скрытые дефекты.
Повторно осмотрите соединения под нагрузкой. Обратите внимание на возможное появление пузырьков воздуха в расширительном бачке.

При обнаружении протечек:

Причина	Действие
Недотянутый хомут	Равномерно подтяните хомут гаечным ключом
Перекос шланга	Ослабьте хомут, выровняйте шланг, затяните заново
Повреждение шланга/фитинга	Замените неисправный элемент
Негерметичная резьба	Демонтируйте соединение, нанесите герметик, соберите повторно

Повторяйте проверку до полного устранения всех утечек. Убедитесь в стабильности уровня антифриза в расширительном бачке после пробной поездки длительностью 20-30 минут.

Замена свечи накаливания

Свеча накаливания обеспечивает воспламенение топливно-воздушной смеси в камере сгорания дополнительного отопителя. Её выход из строя проявляется отказом запуска отопителя, нестабильным горением или повышенным дымлением. Замена требуется при механических повреждениях, критическом износе электрода или обрыве спирали накаливания.

Для работ потребуется новая свеча (строго соответствующая модели отопителя), торцевой ключ нужного размера (чаще 10-12 мм), очиститель контактов и динамометрический ключ. Обязательно отсоедините минусовую клемму АКБ перед началом операций и дождитесь полного остывания узла.

Порядок замены

Снимите защитный кожух отопителя и найдите колодку питания свечи.
Аккуратно отсоедините электрический разъём, отжав фиксатор.
Продуйте посадочное место сжатым воздухом для удаления сажи.
Выкрутите старую свечу торцевым ключом без рывков, сохраняя ось вращения строго перпендикулярной.
Очистите резьбовое отверстие металлической щёткой и обработайте очистителем контактов.
Вручную вкрутите новую свечу до упора, избегая перекосов.
Затяните динамометрическим ключом с усилием, указанным в инструкции к отопителю (обычно 8-15 Н·м).
Наденьте колодку питания до характерного щелчка фиксатора.

После замены запустите отопитель в тестовом режиме. Отсутствие ошибок в диагностическом режиме и стабильное пламя в смотровом окошке подтверждают правильность установки. Утечки топлива или газа в месте установки свечи недопустимы – при их обнаружении немедленно заглушите отопитель.

Типовые неисправности: отсутствие розжига

Отсутствие розжига в дополнительном отопителе салона – распространённая проблема, вызванная нарушением ключевых этапов запуска горелки. Неполадка проявляется в циклических попытках пуска устройства без образования пламени, часто сопровождается ошибками на блоке управления или характерным запахом несгоревшего топлива.

Диагностика требует последовательной проверки всех компонентов, участвующих в процессе инициализации горения. Критичными являются целостность цепи питания, исправность датчиков, состояние топливоподачи и качество воздушно-топливной смеси.

Основные причины и методы проверки

Выявление конкретной неисправности требует системного подхода:

Проблемы с электропитанием:
- Проверка предохранителей и реле отопителя (номиналы указаны в схеме).
- Контроль напряжения на клеммах топливного насоса и свечи накала (12В в момент пуска).
- Тестирование целостности проводки (омметром), особенно массы.
Неисправность свечи накала:
- Измерение сопротивления (исправная – 0.5-2 Ома).
- Визуальный осмотр на предмет оплавления или обрыва.
- Проверка подачи управляющего сигнала от блока управления.
Сбои в топливоподаче:
- Контроль наличия топлива в магистрали (отсоединение подающего шланга).
- Проверка работы топливного насоса (характерное жужжание, давление).
- Чистка/замена топливного фильтра отопителя.
Загрязнение или неисправность датчиков:
- Очистка электрода датчика пламени от нагара.
- Проверка датчика перегрева (разрыв цепи при нагреве).
- Диагностика датчика давления воздуха (при его наличии).
Некорректное смесеобразование:
- Чистка воздухозаборника и вентилятора от пыли/листьев.
- Проверка герметичности камеры сгорания и дымохода.
- Удаление воды из топливной системы (конденсат).

Важно: После устранения неисправности выполните принудительный сброс ошибок в блоке управления отопителя (отключение питания на 5-10 минут). При повторных сбоях требуется углублённая диагностика с помощью сканера, поддерживающего протокол управления предпусковым подогревателем.

Типовые неисправности: перегрев системы

Перегрев системы – критичная неисправность, способная вызвать термическое повреждение компонентов или возгорание. Основными причинами выступают нарушения циркуляции теплоносителя, электрические сбои или механические дефекты, ведущие к локальному или общему превышению рабочих температур.

Блокировка термостата, воздушные пробки в магистралях или засорение фильтров радиатора нарушают теплоотвод. Параллельно износ насоса, утечки антифриза или деформация патрубков снижают эффективность охлаждения, провоцируя лавинообразный рост температуры при работе отопителя на максимальной мощности.

Распространённые причины и последствия

Электрическая часть:
- Залипание реле включения вентилятора
- Обрыв цепи датчика температуры
- Короткое замыкание в обмотке электродвигателя помпы
Теплообмен:
- Накипь в трубках теплообменника (при использовании воды)
- Загрязнение сот радиатора пылью/листвой
- Разрушение крыльчатки циркуляционного насоса

Косвенные признаки перегрева: характерный запах горелой пластмассы, падение КПД обогрева, самопроизвольное отключение устройства или срабатывание предохранителей. Требует немедленной диагностики для исключения:

Оплавления изоляции проводки
Деформации корпуса теплообменника
Трещин в местах пайки гидравлических контуров

Компонент	Симптом перегрева	Риск повреждения
ТЭН	Искрение, почернение контактов	Пробой изоляции, КЗ
Плата управления	Потемнение текстолита	Выход из строя микросхем
Патрубки	Разбухание резины	Разрыв магистрали

Меры безопасности при эксплуатации

Эксплуатация дополнительного отопителя требует строгого соблюдения правил безопасности из-за риска отравления угарным газом, возгораний и поражения электрическим током. Никогда не запускайте устройство в закрытом гараже или помещениях без приточной вентиляции, даже при открытых воротах.

Контролируйте состояние выхлопной системы и герметичность салона перед каждым включением. Запрещено использование при запахе топлива, горючих паров или неисправностях топливопроводов. Обеспечьте свободный доступ к отключению питания в экстренных случаях.

Ключевые требования

Вентиляция
- При работающем отопителе обязательно приоткрывайте окно на 2-3 см
- Не допускайте блокировки заборных/выхлопных патрубков снегом или предметами
Топливная система
- Проверяйте соединения топливных магистралей на отсутствие протечек
- Используйте только топливо, указанное производителем
Электробезопасность
- Подключайте через предохранитель соответствующего номинала
- Изолируйте провода от острых кромок и нагревающихся элементов
- Отключайте питание при обслуживании

Запрещено	Разрешено
Сон в салоне с работающим отопителем	Кратковременная работа под присмотром
Использование при заправке топливом	Эксплуатация при движении автомобиля
Установка вблизи легковоспламеняющихся материалов	Монтаж на штатные крепления кузова

Альтернативные решения: электрические нагреватели

Электрические нагреватели представляют собой автономные устройства, работающие от бортовой сети автомобиля. Их ключевое преимущество – отсутствие интеграции с системой охлаждения двигателя, что упрощает монтаж. Такие приборы обеспечивают мгновенный нагрев салона сразу после включения, независимо от температуры силового агрегата.

Основным ограничением является высокое энергопотребление: стандартные модели мощностью 150-300 Вт создают нагрузку на генератор и аккумулятор. Подключение через гнездо прикуривателя допускается только для маломощных устройств (до 150 Вт), иначе возможен перегроз проводки. Для установки нагревателей свыше 200 Вт требуется прокладка отдельного кабеля напрямую к АКБ с предохранителем.

Типы и особенности электрических обогревателей

Керамические вентиляторы – компактные переносные устройства с принудительной конвекцией. Устанавливаются на торпедо или под сиденьем.
Инфракрасные панели – монтируются стационарно в зонах прямого воздействия (ноги водителя, задние пассажиры). Нагревают поверхности, а не воздух.
Термочехлы сидений – вшитые карбоновые нити питаются от USB или прикуривателя. Локально прогревают поясничную зону.

Тип	Мощность (Вт)	Время нагрева	Способ установки
Керамический вентилятор	100-200	1-3 минуты	Переносной
Инфракрасная панель	150-300	5-7 секунд	Стационарная
Термочехол сиденья	40-80	2-4 минуты	Интеграция в обивку

Критически важна установка термопредохранителей для защиты от перегрева корпуса и обивки салона. При длительной парковке рекомендуется питание от внешнего PowerBank, чтобы избежать разряда АКБ.

Список источников

При подготовке материалов использовались специализированные технические руководства и документация от производителей автомобильных комплектующих.

Дополнительно анализировались практические рекомендации экспертов по установке автономных систем обогрева.

Технические каталоги и монтажные инструкции Webasto
Руководства по эксплуатации отопителей Eberspächer
Схемы электрооборудования конкретных моделей автомобилей
Профессиональные пособия по автомобильным климатическим системам
Отчёты об испытаниях автономных отопителей в зимних условиях
Материалы отраслевых конференций по автокомпонентам
Технические бюллетени сервисных центров
Сравнительные обзоры жидкостных и воздушных нагревателей
Нормативы по электробезопасности при модернизации бортовой сети
