Как выбрать и использовать толщиномер для измерения ЛКП автомобиля

Статья обновлена: 18.08.2025

Проверка толщины ЛКП – обязательный этап при оценке состояния автомобиля. Знание реальных параметров слоя краски помогает выявить скрытые дефекты кузова после ремонта, определить степень износа и подлинность пробега.

Современный рынок предлагает сотни моделей толщиномеров с разными принципами работы и функционалом. Правильный выбор прибора напрямую влияет на точность измерений и защиту от финансовых потерь при покупке машины с проблемным прошлым.

В этом руководстве вы найдете подробную инструкцию по корректному использованию толщиномера, узнаете о типах устройств и ключевых критериях выбора. Эти знания помогут объективно оценить состояние авто и избежать покупки битых или перекрашенных автомобилей без документально подтвержденного ремонта.

Калибровка прибора: подготовка к точным замерам

Точность показаний толщиномера напрямую зависит от правильной калибровки перед началом работы. Эта процедура компенсирует влияние материала подложки и условий окружающей среды на результаты измерений.

Всегда выполняйте калибровку на чистой, неповрежденной металлической поверхности без покрытия, входящей в комплект прибора (калибровочная плита) или на оголенном участке кузова автомобиля (дверной проём, порог). Убедитесь, что выбранная зона не имеет коррозии, шпаклёвки или следов ремонта.

Процедура калибровки

Основные этапы:

Включите толщиномер и выберите режим калибровки в меню.
Тщательно очистите контактную поверхность датчика и калибровочной плиты салфеткой, смоченной изопропиловым спиртом.
Плотно прижмите датчик к центру плиты под прямым углом (90°). Не допускайте перекосов.
Дождитесь звукового сигнала или стабилизации показаний на экране.
Подтвердите сохранение нулевого значения или значения, указанного в паспорте плиты.

Критические нюансы:

Используйте только "родную" калибровочную плиту из комплекта.
Проводите калибровку при температуре окружающей среды +15°C...+25°C.
Избегайте вибраций и электромагнитных помех (сварочное оборудование, мощные двигатели).
Повторяйте процедуру каждые 2-3 часа непрерывной работы или при смене объекта измерений.

Тип подложки	Рекомендуемое действие
Сталь (Fe)	Стандартная калибровка на нулевое значение
Алюминий (NFe)	Активация режима "Non-Ferrous" перед калибровкой
Комбинированные материалы	Использование мультисенсорных моделей с автоматическим распознаванием

При неверной калибровке прибор будет выдавать систематическую погрешность до 20-30%. Для проверки точности после настройки измерьте толщину на эталонной фольге из комплекта – отклонение не должно превышать ±3 мкм.

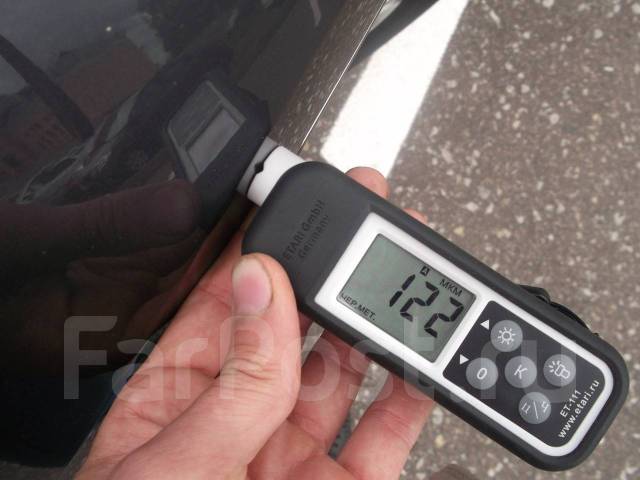

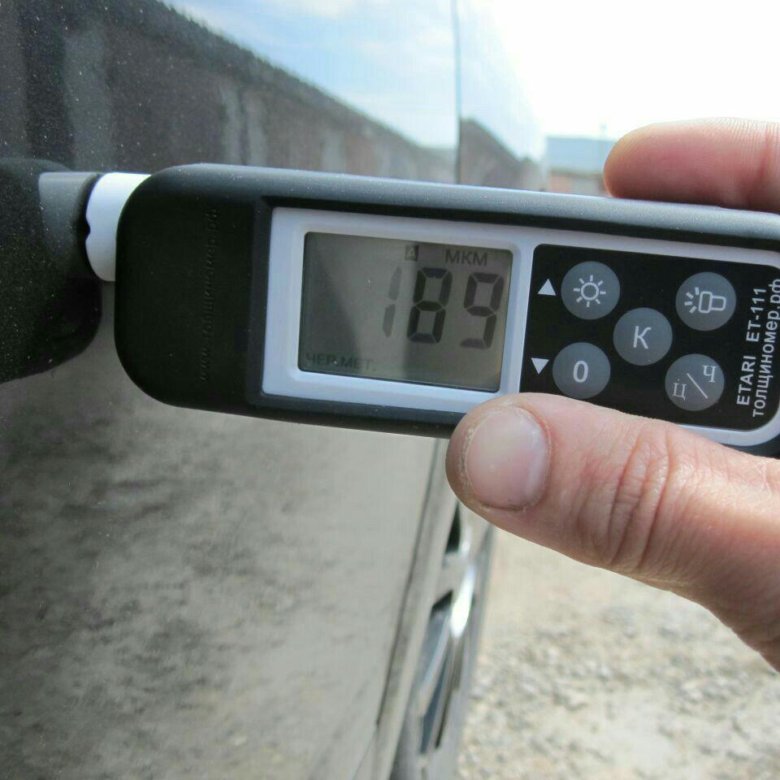

Правильное позиционирование датчика на кузовных деталях

Точность измерений толщиномером ЛКП напрямую зависит от правильного позиционирования его измерительного датчика (щупа) на поверхности кузовной детали. Неверное расположение может привести к значительным погрешностям в показаниях, что сделает диагностику бессмысленной или даже введет в заблуждение.

Датчик должен располагаться строго перпендикулярно (под углом 90°) к измеряемой поверхности на максимально ровном и плоском участке детали. Любой наклон датчика относительно плоскости приведет к увеличению воздушного зазора внутри измерительной головки и, как следствие, к завышенным показаниям толщины покрытия.

Ключевые принципы позиционирования и типичные ошибки

Избегайте криволинейных зон и кромок:

Радиусы и изгибы: Не проводите измерения на участках с выраженным радиусом изгиба (края крыльев, арки, грани дверей). Датчик физически не сможет плотно и перпендикулярно прилегать ко всей поверхности измерительной площадки.
Острые кромки: Избегайте близкого расположения к острым кромкам кузовных панелей. Магнитное поле (для магнитных датчиков) или вихревые токи (для вихретоковых датчиков) ведут себя непредсказуемо в таких зонах.

Выбор оптимальной точки замера:

Центральные области: Идеальны плоские или слабоизогнутые участки в центре панелей (середина двери, капота, крышки багажника, крыши, центральная часть крыла).
Достаточное расстояние от краев: Отступайте минимум 2-5 см от сварных швов, кромок панелей, молдингов, резиновых уплотнителей и других элементов, влияющих на поле.

Сила прижима и стабильность:

Плотный, но не сильный контакт: Датчик должен плотно и равномерно прилегать всей измерительной поверхностью к кузову. Излишне сильный нажим может повредить покрытие или сам датчик.
Фиксация во время замера: Удерживайте прибор неподвижно на поверхности до стабилизации показаний на дисплее (обычно 1-2 секунды). Движение или вибрация во время измерения исказят результат.

Особенности разных типов поверхностей:

Тип поверхности	Особенности позиционирования	Важно
Стальные панели	Наиболее предсказуемая поверхность для магнитных и электромагнитных толщиномеров. Соблюдайте перпендикулярность.	Проверьте калибровку прибора на стальной пластине.
Алюминиевые панели	Требуют вихретокового датчика. Также соблюдайте перпендикулярность и избегайте краев.	Убедитесь, что прибор переключен в режим измерения немагнитных металлов (Fe/NFe).
Пластиковые детали (бампера, накладки)	Требуют толщиномера с режимом измерения на немагнитном неметаллическом основании (требуется отдельная калибровка).	Позиционирование аналогично, но критично наличие соответствующего режима у прибора и его корректная настройка.

Подготовка поверхности:

Очистка: Тщательно очистите место замера от грязи, пыли, воска, силиконовых составов, масла. Даже тонкий слой посторонних веществ исказит результат.
Сухость: Поверхность должна быть абсолютно сухой.
Царапины и сколы: Избегайте измерений в зонах с глубокими царапинами или сколами до металла, если это не является предметом диагностики конкретного повреждения.

Последовательность замеров:

Всегда проводите серию замеров (минимум 3-5) в разных точках одной детали, но на ее ровных участках.
Сравнивайте полученные значения между собой и с известными эталонными значениями для оригинального покрытия конкретной марки/модели автомобиля.
Значительные расхождения в показаниях на одной детали – верный признак локального ремонта.

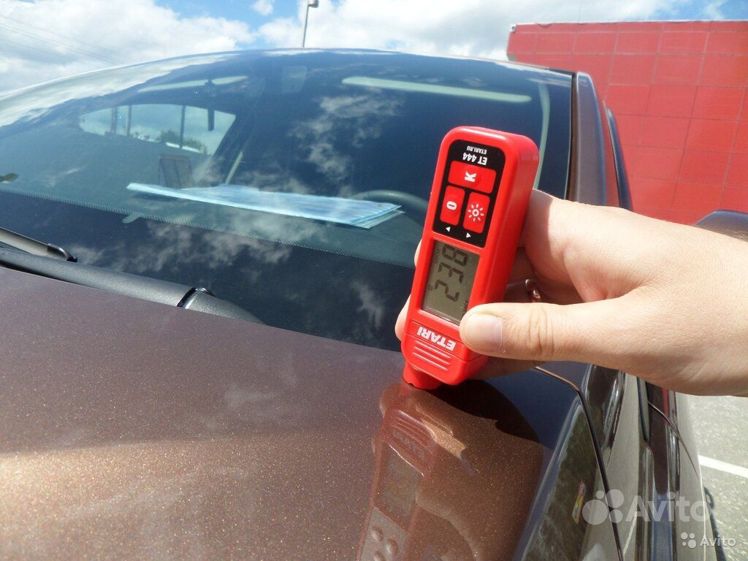

Техника замера: последовательность точек и обработка данных

Перед началом измерений тщательно очистите исследуемые поверхности от загрязнений и воска, используя изопропиловый спирт и безворсовую салфетку. Убедитесь, что датчик прибора плотно прилегает к металлу без воздушных зазоров, а окружающая температура соответствует диапазону, указанному в технической документации толщиномера.

Зафиксируйте состояние прибора: проверьте заряд батареи, выполните калибровку на эталонной металлической пластине или заводском участке кузова (порог, стойки дверей). Избегайте зон шпатлевки, ремонтных вставок и краев элементов – измерения в этих точках дадут некорректные результаты.

Стандартная последовательность замеров

Выполняйте замеры по схеме "сетка 30×30 см", уделяя особое внимание критичным зонам:

Вертикальные панели: 5-8 точек на дверях (центр, верх/низ, передняя/задняя кромки)
Горизонтальные поверхности: 9-12 точек на капоте/крыше/крышке багажника (равномерно по площади)
Уязвимые участки: стойки лобового стекла, колесные арки, места стыковки пластиковых бамперов

Тип кузовного элемента	Кол-во точек	Особенности замера
Двери	5-8	Исключать зоны крепления зеркал
Крыша/Капот	9-12	Минимальный отступ от кромок – 5 см
Бамперы (пластик)	3-5	Только при наличии режима "Non-Ferro"

Обработка данных:

Рассчитайте среднее значение толщины ЛКП для каждой панели, отбросив аномальные показатели
Сравните результаты с эталонными данными производителя: заводская толщина обычно 80-150 мкм
Выявите зоны с отклонениями >30% от среднего – вероятные места ремонта
Проверьте равномерность покрытия: разброс значений на одной детали не должен превышать 20-25 мкм

Важно: При обнаружении участков с толщиной свыше 180-200 мкм проведите повторные замеры с шагом 5 см – резкие перепады указывают на шпатлевание. Данные фиксируйте в протоколе с указанием позиций точек и фотофиксацией аномалий.

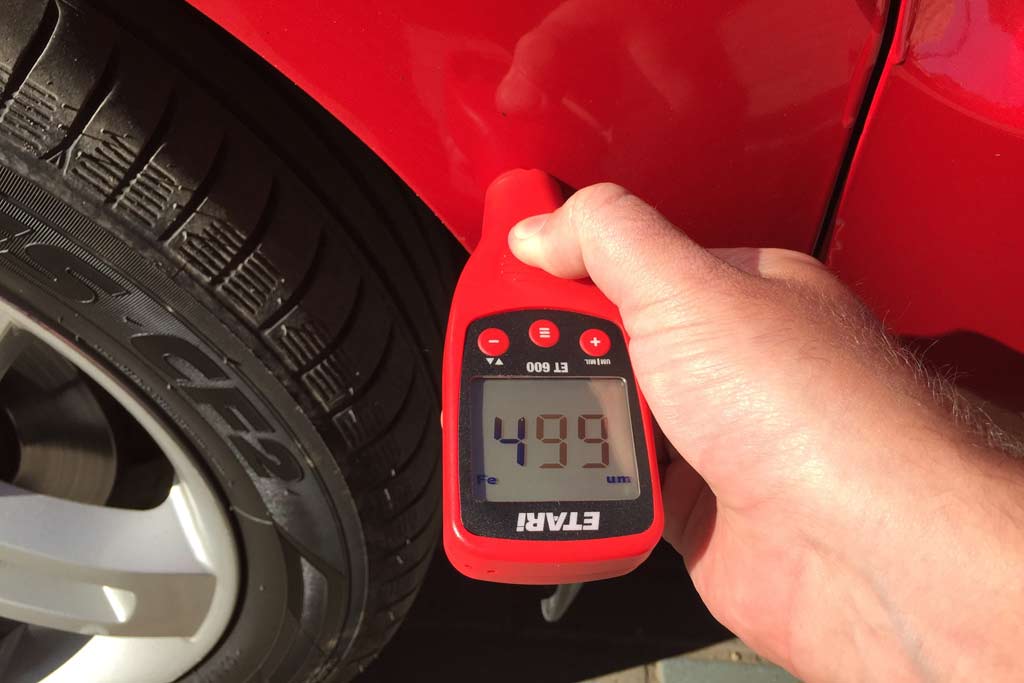

Расшифровка показаний: норма толщины ЛКП и отклонения

Стандартная толщина заводского лакокрасочного покрытия (ЛКП) для новых автомобилей варьируется в диапазоне 80–160 мкм. Конкретное значение зависит от производителя и технологии нанесения: базовый слой (краска) обычно составляет 15–25 мкм, лак – 35–60 мкм, грунт – 15–30 мкм, антикоррозийное покрытие – 2–5 мкм. Суммарная толщина формируется сложением этих слоёв.

Отклонения от нормы указывают на вмешательство в заводское покрытие. Показатели ниже минимального порога свидетельствуют об износе или полировке, выше максимального – о наличии ремонтных слоёв. Критично важна не только абсолютная величина, но и разница толщины на смежных участках одного элемента (более 30–50 мкм – признак ремонта).

Референсные значения толщины ЛКП по маркам

Тип автомобиля	Толщина ЛКП (мкм)
Европейские премиум (Mercedes, BMW)	130–160
Японские/корейские (Toyota, Kia)	90–130
Американские (Ford, Chevrolet)	110–150
Отечественные (Lada)	80–120

Интерпретация отклонений:

50–80 мкм: Глубокий износ, многократная полировка или некачественная заводская покраска
160–250 мкм: Локальный ремонт с перекрасом (один дополнительный слой)
250–500 мкм: Наличие шпатлёвки или нескольких слоёв краски после серьёзного ремонта
Свыше 500 мкм: Грубая шпаклёвка дефектов, значительные кузовные работы
Резкие скачки на одном элементе: Частичный ремонт (например, 100 мкм на крыле и 300 мкм на стыке со стойкой)

Критерии выбора: точность, тип покрытия, интерфейс

Точность измерений – ключевой параметр при выборе толщиномера. Погрешность бытовых моделей составляет ±(2-3%) или ±(3-5 мкм), профессиональных – до ±(1% или 1 мкм). Для адекватной оценки состояния ЛКП и выявления скрытого ремонта отклонения свыше 10% недопустимы. Требуйте у продавца сертификат калибровки и проверяйте прибор на эталонной пластине.

Убедитесь, что устройство поддерживает измерение на материалах, характерных для автомобиля: черных металлах (Fe), цветных металлах (NFe) и неметаллических элементах (пластик, стекловолокно). Модели без функции автоматического распознавания подложки требуют ручного переключения режимов, что увеличивает риск ошибки при диагностике кузова с комбинированными материалами.

Дополнительные аспекты выбора

Тип покрытия влияет на алгоритм работы. Для многослойных покрытий (грунт+краска+лак) критична способность прибора корректно определять суммарную толщину. Недорогие устройства могут давать искажения при замерах перламутровых или матовых покрытий.

Интерфейс и эргономика:

Дисплей: подсветка и крупные цифры обязательны для работы в затемненных зонах (арки, подкапотное пространство)
Управление: сенсорные кнопки снижают надежность, механические – предпочтительнее для сложных условий
Дополнительные функции:
- Статистика (min/max/среднее)
- Режим непрерывного замера (сканирование)
- Связь со смартфоном для построения карты замеров

Критерий	Бюджетный сегмент	Профессиональный сегмент
Точность	±(3-5 мкм)	±(1-2 мкм)
Тип покрытия	Fe / NFe	Fe / NFe / пластик
Автораспознавание подложки	Ручное	Автоматическое

Популярные модели: сравнение характеристик и ценовых сегментов

Рынок предлагает десятки толщиномеров, условно разделяемых на три ценовые категории: бюджетные (до 5 000 руб.), среднего класса (5 000–15 000 руб.) и профессиональные (от 15 000 руб.). Ключевые различия между ними заключаются в точности измерений, типе датчиков, функционале и надежности корпуса.

Бюджетные устройства обычно работают только с магнитными металлами, тогда как модели среднего и премиального сегментов поддерживают измерение на цветных металлах и композитах благодаря двойным (магнитные + вихретоковые) датчикам. Профессиональные приборы отличаются расширенным диапазоном замеров, возможностью калибровки и анализом многослойных покрытий.

Сравнительная таблица популярных моделей

Модель	Тип датчика	Диапазон (мкм)	Точность	Дополнительные функции	Ценовой сегмент
Reed SK-8100	Магнитный	0–2000	±3%	Автоотключение, подсветка	Бюджетный
Elcometer 456	Двойной (F/NFe)	0–1500	±1–3%	Статистика, USB-экспорт	Средний
DeFelsko PosiTector 200	Двойной (F/NFe)	0–1500	±1%	Влагозащита, память 1000 замеров	Профессиональный
BOSCH PMP2	Двойной (F/NFe)	0–2000	±1.5%	Автоопределение подложки, график замеров	Профессиональный

Критические различия по сегментам:

Бюджетные: Погрешность до 5%, отсутствие калибровки, хрупкий корпус. Подходят для эпизодической проверки б/у авто.
Средний класс: Автоматическое распознавание металла, погрешность 1–3%, базовый анализ данных. Оптимальны для регулярного использования.
Профессиональные: Заводская калибровка, защита от влаги/пыли, ПО для отчетов. Незаменимы при оценке премиальных авто и реставрации.

Список источников

При подготовке материала использовались специализированные технические ресурсы и практические руководства.

Все источники прошли проверку на соответствие актуальным стандартам автомобильной промышленности.

Официальные руководства пользователя толщиномеров ведущих производителей (Elcometer, DeFelsko, Mitutoyo)
ГОСТ Р ИСО 2808-2020 "Материалы лакокрасочные. Определение толщины покрытия"
Технические стандарты SAE J864 по контролю толщины покрытий
Публикации в журнале "Автопромышленность и сервис"
Практические исследования независимых автоэкспертных лабораторий
Специализированные форумы кузовного ремонта (мастер-классы сертифицированных специалистов)
Методические рекомендации технических вузов по диагностике автомобильных покрытий
