Как выбрать и заменить топливный фильтр на УАЗ Патриот - советы мастеров

Статья обновлена: 18.08.2025

Исправная работа топливной системы – ключевой фактор надежности внедорожника УАЗ Патриот. Топливный фильтр защищает двигатель от грязи, воды и абразивных частиц, предотвращая дорогостоящий ремонт.

Неправильный выбор или несвоевременная замена этого элемента приводят к падению мощности, повышенному расходу топлива и преждевременному износу форсунок. Эксперты подчеркивают: качественный фильтр – инвестиция в долговечность силового агрегата.

В статье собраны профессиональные рекомендации по подбору оригинальных и совместимых аналогов, а также пошаговый алгоритм замены с учетом особенностей конструкции УАЗ Патриот.

Особенности конструкции штатного топливного фильтра Патриот

Штатный топливный фильтр УАЗ Патриот выполнен в неразборном металлическом корпусе цилиндрической формы, рассчитанном на высокое давление в системе Common Rail. Конструктивно он объединяет два последовательных этапа очистки: грубую предварительную фильтрацию (отделение крупных частиц и воды) и тонкую очистку (улавливание микрочастиц до 3-5 микрон). Фильтрующий элемент изготавливается из специальной пористой бумаги с синтетическими пропитками, устойчивой к воздействию дизельного топлива и перепадам температур.

Особенностью штатной конструкции является интегрированный сепаратор воды с датчиком присутствия влаги и клапаном аварийного сброса. В нижней части корпуса расположен прозрачный отстойник с дренажным отверстием (пробкой) для ручного слива скопившейся воды. Для герметичного подключения к топливной магистрали используются быстроразъемные фитинги типа "евроконус" с уплотнительными кольцами, что исключает утечки при вибрациях.

Ключевые элементы системы

Датчик воды – сигнализирует о заполнении отстойника через контрольную лампу на приборной панели.
Нагревательный элемент (в зимних модификациях) – предотвращает образование ледяных пробок при отрицательных температурах.
Редукционный клапан – поддерживает стабильное давление в контуре после фильтра.
Штуцер ручной подкачки – облегчает удаление воздуха после замены.

Основные отличия бензиновых и дизельных фильтров для УАЗ

Бензиновые и дизельные топливные фильтры УАЗ Патриот кардинально различаются конструкцией и функционалом из-за особенностей работы двигателей и свойств горючего. Дизельные системы требуют многоступенчатой очистки из-за абразивных примесей в солярке и риска парафинизации при низких температурах.

Бензиновые фильтры фокусируются на задержке мелких механических частиц, в то время как дизельные дополнительно устраняют воду и поддерживают стабильность топлива при морозах. Несоблюдение требований к фильтрам для конкретного типа мотора ведет к ускоренному износу ТНВД, форсунок и падению мощности.

Ключевые параметры сравнения

Характеристика	Бензиновый фильтр	Дизельный фильтр
Тонкость фильтрации	15-20 микрон	5-10 микрон (иногда до 2 мкм)
Защита от воды	Не требуется	Обязательна (сепаратор/отстойник)
Рабочее давление	Низкое (3-6 бар)	Высокое (до 8-10 бар)
Защита от парафина	Не актуально	Подогрев (электрический/рециркуляционный)
Конструкция	Одноступенчатая (картридж/разборный)	Двухступенчатая (предварительная + тонкая очистка)

Критические последствия применения неподходящего фильтра:

Для дизеля: разрушение плунжерных пар ТНВД, коррозия форсунок, замерзание воды в магистралях.
Для бензинового ДВС: засорение инжекторов, снижение давления в рампе, перебои зажигания.

Ключевые производители топливных фильтров для модели Патриот

Выбор надежного бренда напрямую влияет на защиту топливной системы от загрязнений и долговечность двигателя УАЗ Патриот. Качественные фильтры предотвращают износ форсунок, ТНВД и цилиндропоршневой группы.

Среди множества поставщиков выделяются проверенные производители с оптимальным сочетанием цены, ресурса и эффективности фильтрации. Их продукция соответствует заводским допускам и адаптирована к российским условиям эксплуатации.

Производитель	Страна	Ключевые особенности
Big Filter	Россия	Оптимальное соотношение цены и качества, доступность в рознице, устойчивость к низким температурам
PATRON	Южная Корея	Многослойная фильтровальная бумага с высокой грязеемкостью, защита от контрафакта
MANN-FILTER	Германия	Премиальная степень очистки (до 5 мкм), усиленный корпус, увеличенный интервал замены
БелМаг	Беларусь	Адаптация к топливу СНГ, лабиринтные отстойники для воды, стабильное качество

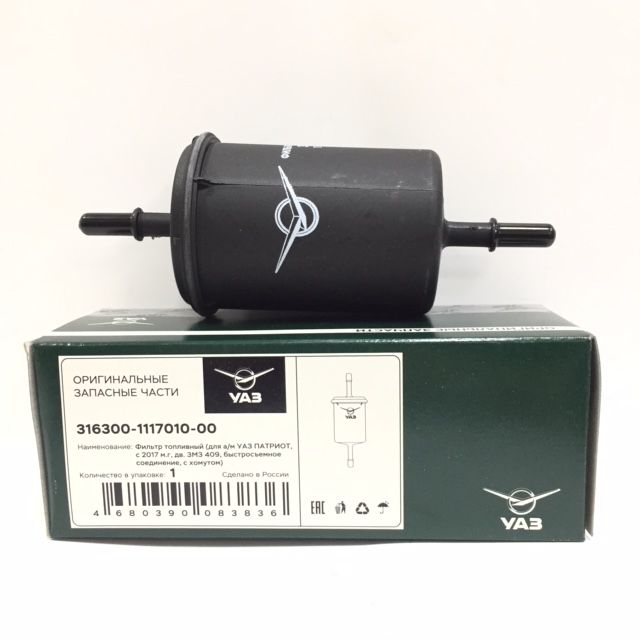

Критерии выбора оригинала среди аналогов

Определение подлинности топливного фильтра для УАЗ Патриот требует внимания к специфическим маркерам. Оригинальные детали гарантируют точное соответствие заводским допускам по пропускной способности, тонкости очистки и рабочим давлениям в системе Common Rail. Несоответствие этих параметров даже у качественных аналогов ведет к нарушению топливоподачи.

Некондиционные подделки часто визуально копируют оригинал, но используют материалы с низкой стойкостью к отечественному дизтопливу и перепадам температур. Это провоцирует разгерметизацию корпуса, деформацию фильтрующего элемента и попадание загрязнений в форсунки. Результат – снижение мощности, повышенный износ ТНВД и дорогостоящий ремонт.

Ключевые параметры для проверки

Артикульный номер: точное совпадение с официальным каталогом УАЗ (пример: 31512-1009630-00). Проверка через базу дилера обязательна.
Маркировка: лазерная гравировка (не краска!) с логотипом завода-изготовителя, номером партии и датой производства. Надписи не должны стираться.
Качество корпуса: отсутствие заусенцев, равномерная толщина пластика, герметичные запайки швов. Металлические сетки – только нержавеющая сталь.
Упаковка: плотный гофрокартон с полиграфией бренда, голограмма или защитная полоса. Вкладыш с техописанием на русском языке.

Параметр	Оригинал	Риски аналогов
Точность фильтрации (мкм)	3-5 (по спецификации ZD30)	Допуск 8-10 мкм → засорение форсунок
Резиновые уплотнения	Буна-N (маслостойкая резина)	Дешевая резина → разбухание/растрескивание
Давление разрыва	≥ 7 бар	Деформация корпуса при 4-5 бар → течь

При сомнениях требуйте у продавца сертификат соответствия РСТ с указанием производителя. Оригиналы поставляются только через авторизованные дилерские центры УАЗ или проверенные магазины с прямыми контрактами.

Как определить поддельный топливный фильтр

Использование контрафактного топливного фильтра для УАЗ Патриот несет серьезные риски: от снижения мощности двигателя до поломки топливной системы. Подделки не обеспечивают должной очистки горючего, пропуская абразивные частицы и воду.

Чтобы избежать приобретения фальсификата, тщательно проверяйте ключевые характеристики фильтра перед установкой. Обращайте внимание на детали упаковки, материалы изготовления и маркировку.

Критерии выявления неоригинальных деталей

Упаковка:
- Размытые или кривые логотипы, грамматические ошибки в тексте
- Отсутствие голограмм, защитных стикеров или QR-кодов производителя
- Мягкий или деформированный картон без фирменной бирки
Качество материалов:
- Корпус из тонкого металла, который гнется при нажатии
- Неравномерная сварка швов, заусенцы на соединениях
- Резьба с повреждениями или несоответствующим шагом
Маркировка:
- Стертые, нечеткие или нанесенные краской (а не лазером) номера детали
- Отсутствие клейма бренда (Bosch, Mann, UAZ) на корпусе
- Несоответствие артикула оригиналу в каталогах производителя
Физические характеристики:
- Вес на 20-30% меньше оригинала из-за облегченных материалов
- Бумажный фильтрующий элемент низкой плотности без спецпропитки
- Резиновые уплотнители, твердеющие на морозе или растрескивающиеся

Покупайте фильтры только у официальных дилеров УАЗ или в проверенных магазинах с сертификатами. Сохраняйте чек и упаковку для гарантийных случаев.

Регламент замены по пробегу для УАЗ Патриот

Официальный регламент завода-изготовителя предписывает замену топливного фильтра каждые 30 000 км пробега. Это базовый интервал для стандартных условий эксплуатации с использованием качественного топлива и исправной топливной системы.

Строгое соблюдение указанного пробега критично для предотвращения засорения форсунок, снижения мощности двигателя и преждевременного выхода из строя топливного насоса. Пренебрежение заменой ведет к повышенному расходу топлива и риску остановки двигателя.

Корректировка интервалов в зависимости от условий

Указанный норматив требует сокращения в следующих случаях:

Регулярная заправка низкокачественным топливом – каждые 10 000-15 000 км
Эксплуатация в условиях повышенной запыленности (грунтовые дороги, стройплощадки) – каждые 15 000 км
Частая езда по бездорожью или перевозка тяжелых грузов – каждые 20 000 км

Условия эксплуатации	Максимальный пробег
Рекомендованный интервал (стандарт)	30 000 км
Городской режим с пробками + некачественное топливо	15 000 км
Экстремальное бездорожье или трофи-рейды	10 000 км

Важно: При появлении симптомов загрязнения (затрудненный пуск, рывки при разгоне, потеря мощности) замена требуется вне зависимости от пробега. Для дизельных модификаций интервал сокращается на 30% относительно бензиновых версий.

Признаки критического загрязнения топливного фильтра

Двигатель теряет мощность при нагрузках: подъеме в гору, буксировке или резком ускорении. Обороты не поднимаются выше определенного предела, появляется ощущение "задумчивости" при нажатии педали газа. На холодную запуск затруднен, требует длительной прокрутки стартером.

На холостом ходу мотор работает неравномерно – стрелка тахометра хаотично колеблется, возможны вибрации кузова. При плавном движении на низких оборотах возникают рывки и подергивания, как при нехватке топлива. В тяжелых случаях автомобиль глохнет при попытке тронуться с места.

Критические симптомы:

Полный отказ двигателя во время движения после резкого нажатия на акселератор
Регулярное затопление свечей из-за обогащения смеси
Хлопки в выхлопной системе при сбросе газа
Индикатор Check Engine с ошибками P0172/P0087 (обеднение/обогащение смеси)
Видимая течь топлива в районе фильтра из-за разрыва корпуса

Влияние качества топлива на ресурс фильтрующего элемента

Качество топлива напрямую определяет интенсивность засорения фильтра. Чем выше концентрация механических примесей (пыль, ржавчина, песок) и парафиновых отложений в дизельном топливе, тем быстрее забиваются поры фильтрующего материала. Особенно критично наличие воды, которая провоцирует коррозию металлических компонентов системы и размножение бактерий, образующих слизистые отложения.

Низкокачественное топливо с высоким содержанием серы или смол многократно ускоряет деградацию целлюлозных и синтетических фильтрующих элементов. Абразивные частицы истирают волокна, а химически агрессивные соединения разрушают связующие компоненты фильтра, приводя к потере структурной целостности и образованию сквозных каналов.

Ключевые факторы влияния

Основные риски при заправке некондиционным горючим:

Механические примеси: Буквально цементируют фильтрующий слой, резко повышая сопротивление потоку топлива
Водная эмульсия: Вызывает набухание целлюлозных фильтров и коррозию сеток предварительной очистки
Биологическое загрязнение: Грибки и бактерии создают плотные пробки из биопленки

Сравнительный ресурс фильтра в зависимости от топлива:

Тип топлива	Средний ресурс фильтра	Риски
Соответствует ГОСТ/EN 590	15 000–30 000 км	Минимальные
Несертифицированное (АЗС без бренда)	5 000–10 000 км	Забивание сажей, потеря давления
Загрязненное/с водой	1 000–3 000 км	Разрушение фильтрующей шторы, гидроудар ТНВД

Для продления срока службы фильтра:

Используйте топливо только на проверенных АЗС
Регулярно сливайте отстой из фильтра-сепаратора
Не заправляйтесь в резервуары сразу после их заполнения на АЗС

Важно: При первых признаках падения мощности двигателя или затрудненного пуска немедленно проверяйте состояние фильтра – его преждевременный износ свидетельствует о системном загрязнении топливной системы.

Подготовка инструментов для самостоятельной замены

Перед началом работ соберите полный комплект инструментов и расходников. Это исключит простои в процессе замены и обеспечит безопасность. Убедитесь, что все позиции проверены на исправность, особенно ключи и защитная амуниция.

Обязательно подготовьте гараж или ровную площадку с хорошим освещением. Запаситесь ветошью для оперативного удаления пролитого топлива и обеспечьте вентиляцию помещения. Никогда не работайте рядом с открытым огнем или искрящим оборудованием.

Необходимый набор

Ключи: Набор рожковых ключей (17мм, 19мм), торцовые головки с трещоткой.
Дополнительные приспособления: Плоскогубцы, отвертка с плоским жалом, защитные очки, резиновые перчатки.
Расходники: Новый топливный фильтр (оригинальный или аналог с маркировкой для УАЗ Патриот), емкость для слива остатков топлива (минимум 2 литра).

Порядок подготовки

Сбросьте давление в топливной системе: выньте предохранитель топливного насоса, заведите двигатель и дождитесь его остановки.
Отсоедините минусовую клемму аккумулятора для предотвращения случайного искрообразования.
Уложите ветошь под зону установки фильтра для впитывания возможных протечек топлива.

Меры безопасности при работе с топливной системой

Топливная система находится под давлением, а пары бензина или дизельного топлива чрезвычайно огнеопасны. Малейшая искра или открытое пламя при контакте с топливом могут вызвать возгорание или взрыв. Несоблюдение правил приводит к тяжёлым ожогам, отравлениям парами углеводородов и другим необратимым последствиям.

Обязательно сбросьте давление в топливной магистрали перед отсоединением любых элементов. На работающем двигателе давление достигает 3-7 атмосфер, и резкий разрыв соединения спровоцирует мощный выброс горючего. Отсоединение аккумулятора исключает случайный запуск топливного насоса и искрообразование при демонтаже компонентов.

Работайте в проветриваемом помещении – обеспечьте постоянную вентиляцию для рассеивания токсичных паров топлива.
Устраните источники огня и искр – запрещено курить, использовать сварочное оборудование или приборы с открытой спиралью в радиусе 10 метров.
Применяйте средства защиты – наденьте химически стойкие перчатки и очки для предотвращения контакта топлива с кожей и слизистыми.
Подготовьте огнетушитель – держите углекислотный (ОУ) или порошковый (ОП) огнетушитель в зоне прямой досягаемости.
Используйте ветошь и герметичные контейнеры – немедленно убирайте пролитое топливо, а старый фильтр храните в плотно закрытой таре до утилизации.
Не допускайте разрядов статического электричества – перед работой прикоснитесь к металлической части кузова для снятия статического заряда.
Контролируйте герметичность соединений – после сборки запустите двигатель и проверьте отсутствие течей в местах установки нового фильтра.

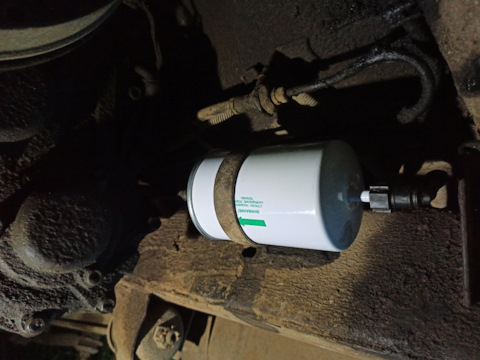

Точное расположение фильтра в подкапотном пространстве Патриот

На автомобилях УАЗ Патриот топливный фильтр тонкой очистки расположен в передней правой части подкапотного пространства, если смотреть по ходу движения автомобиля. Его место установки выбрано для удобства доступа и защиты от чрезмерного нагрева от двигателя.

Фильтр закреплен на специальном металлическом кронштейне, который надежно фиксирует его корпус. Этот кронштейн прикручен к кузову или вспомогательным элементам в районе правого лонжерона, рядом с аккумуляторной батареей.

Как точно идентифицировать фильтр и его окружение

Для безошибочного нахождения ориентируйтесь на следующие характерные признаки:

Положение: Справа по ходу движения, в углу подкапотного пространства, за фарой, рядом с аккумуляторной батареей и расширительным бачком омывателя.
Крепление: Фильтр установлен вертикально (реже под небольшим углом) в металлическом хомуте-кронштейне, который жестко зафиксирован на кузове.
Топливные магистрали: К верхней и нижней части корпуса фильтра подходят две топливные трубки (пластиковые или металлические). Обычно они черного цвета. Внимание: На дизельных версиях трубка подачи топлива от бака к фильтру часто имеет желтую маркировку или полосу.
Электрический разъем: На корпусе фильтра (или очень рядом на топливной магистрали) расположен электрический разъем датчика давления топлива (если он предусмотрен конструкцией вашей модели Патриота).

Важные отличия по типу двигателя:

Тип двигателя	Особенности расположения фильтра	Характерные признаки
Бензиновый (ZMZ-409, I4 2.7L)	Фильтр обычно цилиндрический, металлический или пластиковый. Кронштейн простой формы.	Меньше вероятность датчика давления на самом фильтре. Трубки обычно черные.
Дизельный (ЗМЗ-514, I4 2.2L)	Фильтр часто крупнее, может иметь более сложную форму (включая водосборник). Кронштейн массивнее.	Обязательно присутствует датчик воды/водосборник (сливная пробка внизу). Желтая маркировка на подающей трубке от бака. Часто присутствует ручная подкачка ("груша").

Перед началом работ по замене всегда сбросьте давление в топливной системе (обычно через предохранитель бензонасоса) и будьте готовы к небольшому подтеканию топлива при отсоединении трубок. Обращайте внимание на тип фиксаторов трубок (пластиковые защелки требуют аккуратного нажатия).

Технология сброса давления в топливной магистрали

Сброс давления обязателен перед заменой фильтра для предотвращения выброса топлива под напором. Это минимизирует риск возгорания, повреждения компонентов и травм при отсоединении магистралей. Игнорирование этапа может привести к попаданию горючего на кожу, электрические разъёмы или раскалённые детали.

Процедура различается для бензиновых и дизельных модификаций УАЗ Патриот. Общие требования: холодный двигатель, отсутствие открытого огня, проветриваемое помещение, защитные очки и перчатки. Никогда не ослабляйте соединения топливопроводов без предварительного сброса давления!

Метод для бензиновых двигателей:

Найдите предохранитель топливного насоса в монтажном блоке (уточните схему в руководстве).
Запустите двигатель и дайте поработать на холостом ходу.
Извлеките предохранитель насоса при работающем моторе – двигатель заглохнет через 10-20 секунд.
Повторите попытку запуска стартером 2-3 раза по 3 секунды для полной разгерметизации.
Верните предохранитель на место после завершения работ.

Метод для дизельных двигателей (Common Rail):

Отсоедините электрический разъём датчика давления на топливной рампе.
Запустите двигатель – он проработает 10-30 секунд и заглохнет из-за аварийного режима ЭБУ.
Проверните стартером ещё 2-3 раза для стравливания остаточного давления.
Отключите массу аккумулятора перед работами.

Контрольные действия после сброса:

При отсоединении топливопровода нажмите на фиксатор типа «quick release», а не откручивайте штуцер.
Накройте соединение ветошью – возможно подтекание остатков топлива.
Избегайте попадания грязи в открытые магистрали.

Восстановление давления после замены:

Подсоедините магистрали к новому фильтру, защёлкните фиксаторы.
Включите зажигание на 5 секунд без запуска двигателя (бензин) для подкачки насосом.
У дизелей после подключения массы выполните 3-4 цикла «включение зажигания/пауза» по 10 секунд.
Проверьте герметичность стыков перед запуском двигателя.

Алгоритм демонтажа старого топливного фильтра

Перед началом работ снимите минусовую клемму с аккумулятора и обеспечьте доступ к фильтру, расположенному под днищем автомобиля в районе заднего моста. Подготовьте ветошь для сбора остатков топлива и защитные очки.

Осмотрите соединения фильтра, обращая внимание на тип крепления патрубков: быстросъёмы (фиксаторы) или резьбовые хомуты. Убедитесь в наличии запасного топливного фильтра и инструментов: торцевых головок на 10-13 мм, плоской отвёртки и пассатижей.

Пошаговая процедура снятия

Сброс давления в системе:
- Запустите двигатель и вытащите предохранитель топливного насоса
- Дождитесь самостоятельной остановки мотора и прокрутите стартер 2-3 секунды
Обработка соединений:
- Очистите корпус фильтра и шланги от грязи ветошью
- Обработайте резьбовые элементы проникающей смазкой WD-40
Отсоединение топливных магистралей:
- При быстросъёмах: утопите пластиковые фиксаторы отвёрткой и разъедините штуцеры
- При хомутах: ослабьте затяжку отвёрткой/пассатижами и снимите шланги
Демонтаж крепёжной скобы:
- Выкрутите 2 болта крепления скобы торцевой головкой
- Аккуратно отведите скобу в сторону
Извлечение фильтра:
- Потяните фильтр вдоль топливных трубок с лёгким покачиванием
- Сразу заткните отверстия шлангов чистыми ветошями для предотвращения утечек

Внимание! Избегайте попадания топлива на кожу и резиновые элементы подвески. При разъединении патрубков держите ветошь под соединением – возможен подтёк остатков горючего. Запрещается демонтировать фильтр при работающем двигателе или включённом зажигании.

Очистка посадочного места перед установкой нового фильтра

Тщательная очистка посадочной площадки (фланца) на топливной магистрали – обязательный этап замены фильтра на УАЗ Патриот. Пренебрежение этой процедурой гарантированно приведет к проблемам: даже мельчайшие частицы грязи, окалина или остатки старой прокладки нарушат герметичность соединения после затяжки хомутов.

Попадание загрязнений внутрь топливной системы через негерметичный стык способно повредить форсунки или топливный насос высокого давления (ТНВД). Кроме того, подсос воздуха на соединении вызовет трудности с запуском двигателя и нестабильную работу на всех режимах.

Порядок и средства для качественной очистки

Механическое удаление крупных загрязнений: Аккуратно соскребите отвердевшие остатки старой прокладки, налипшую грязь или коррозию с поверхности фланца с помощью неметаллического скребка (пластикового) или старой зубной щетки. Важно не поцарапать металл.
Обезжиривание: Обильно нанесите на чистую ветошь или салфетку специализированный автоочиститель (например, для карбюраторов или тормозов) или бензин. Тщательно протрите всю контактную зону фланца, включая область вокруг штуцеров, до полного удаления масляных пятен и мелкой пыли.
Контроль чистоты: Визуально и на ощупь убедитесь, что поверхность гладкая, сухая и не содержит:
- Видимых частиц пыли или ворса от ветоши
- Следов масла, топлива или очистителя
- Задиров, заусенцев или глубокой коррозии

Используемые материалы:

Средство/Инструмент	Назначение	Чего избегать
Аэрозольный автоочиститель, чистый бензин "Калоша"	Обезжиривание, удаление налета	Агрессивные растворители (ацетон), вода
Чистая безворсовая ветошь/салфетки	Вытирание поверхностей	Грязные тряпки, бумажные полотенца (распадаются)
Пластиковый скребок, щетка с жесткой щетиной	Удаление твердых отложений	Металлические щетки, ножи (риск повреждения)

При работе в уличных условиях уделите особое внимание защите очищаемой зоны от ветра, чтобы пыль не оседала на обезжиренную поверхность перед установкой нового фильтра. Убедитесь, что место полностью высохло после использования очистителя.

Правила подключения топливных шлангов и направление потока

Четкое соблюдение направления потока топлива критично для корректной работы системы питания УАЗ Патриот. Нарушение приводит к падению мощности двигателя, некорректному давлению в рампе и риску гидроудара. Все магистрали имеют строгую ориентацию: от бака к фильтру, от фильтра к ТНВД, от насоса к рампе форсунок.

Используйте только шланги с маркировкой "FUEL/OIL" и соответствующего диаметра (8 мм для подачи, 6 мм для обратки). На каждом шланге присутствует стрелка направления – при монтаже она должна совпадать с вектором движения топлива. Запрещено применение хомутов с острыми кромками, деформирующими резину.

Ключевые этапы подключения

Порядок соединения элементов:

Бензобак → Вход фильтра (маркировка "IN")
Выход фильтра ("OUT") → Вход ТНВД (нижний патрубок)
Выход ТНВД (верхний патрубок) → Топливная рампа
Регулятор давления на рампе → Обратная магистраль → Бак

Контрольные параметры:

Узел	Давление (бар)	Диаметр шланга (мм)
До фильтра	0.5-0.8	8
После ТНВД	4.0±0.2	8
Обратка	0.3-0.7	6

Эксплуатационные требования:

Зазор между шлангом и вращающимися элементами – минимум 3 см
Обязательная замена уплотнительных колец на быстроразъемных соединениях
Проверка герметичности только мыльным раствором (открытый огонь недопустим)

Особенности установки фильтра с системой Water-in-Fuel

Монтаж фильтра с датчиком воды требует предварительной подготовки: убедитесь в совместимости модели с двигателем УАЗ Патриот (обычно Z20LE5 или ZMZ-409) и наличии необходимых креплений в моторном отсеке. Проверьте комплектацию – помимо самого фильтра, должны присутствовать герметичные прокладки, дренажная трубка и крепежные хомуты. Очистите посадочную площадку от грязи, особенно в зоне контакта уплотнителей.

При установке соблюдайте маркировку направления потока топлива (стрелки на корпусе): вход (IN) соединяется с топливным баком, выход (OUT) – с магистралью к ТНВД. Жестко зафиксируйте корпус штатными крепежами во избежание вибраций. После монтажа заполните фильтр чистым дизельным топливом через заливное отверстие для предотвращения воздушных пробок при первом пуске.

Ключевые нюансы подключения и обслуживания

Электрическое подключение датчика: аккуратно подсоедините разъем к проводке бортовой сети, соблюдая полярность. Ошибка вызовет постоянное свечение индикатора воды на панели приборов.
Прокладка дренажной трубки: выведите гибкий шланг вниз, за пределы рамы, минимум на 15 см от чувствительных элементов. Закрепите хомутами без перегибов – конец трубки должен быть доступен для слива.
Контроль герметичности: после запуска двигателя осмотрите стыки под давлением. Появление капель топлива требует немедленного отключения зажигания и подтяжки соединений.

При срабатывании индикатора Water-in-Fuel немедленно заглушите двигатель. Для слива отстоя: подставьте емкость под дренажную трубку, открутите пробку в нижней части фильтра, дождитесь вытекания эмульсии до появления чистого топлива. После процедуры плотно закрутите пробку и прокачайте систему ручной грушей (если предусмотрена конструкцией).

Типовая ошибка	Последствие	Метод предотвращения
Перепутывание IN/OUT	Неочищенное топливо в ТНВД, быстрый износ форсунок	Проверка стрелок на корпусе перед запуском
Загиб дренажного шланга	Невозможность слить воду, ложные срабатывания датчика	Прокладка трубки плавными изгибами с радиусом >10 см
Сухой запуск	Воздушная пробка, отказ двигателя	Предварительное заполнение фильтра через заливную горловину

Фиксация хомутов и креплений: распространенные ошибки

Неправильная затяжка хомутов топливных магистралей – частая причина утечек после замены фильтра. Слишком слабое усилие приводит к просачиванию горючего, особенно при высоком давлении в системе. Избыточное усилие деформирует штуцеры или разрезает резиновые трубки, что вызывает подсос воздуха и нарушение работы двигателя.

Игнорирование ориентации пружинных хомутов провоцирует их самопроизвольное ослабление. Такие хомуты должны устанавливаться строго винтом вверх – иначе вибрации постепенно сдвигают крепление. Использование неподходящих хомутов (например, червячных вместо оригинальных) меняет распределение нагрузки на патрубки, сокращая их ресурс.

Типичные ошибки и последствия

Несоответствие хомутов диаметру: Слишком широкие модели не обеспечивают равномерного прижима, узкие – повреждают трубки.
Пренебрежение фиксацией кронштейна: Незакрепленный фильтр вибрирует, разрушая места соединений с топливопроводами.
Перетяжка пластиковых крепежей: Ломаются монтажные уши корпуса фильтра, что требует замены всего узла.

Ошибка	Риск	Решение
Забытые старые хомуты	Подсос воздуха	Всегда использовать новые комплектующие
Неправильный порядок сборки	Перегиб топливных линий	Сначала надеть хомут на трубку, потом соединить с фильтром

Очистите посадочные места штуцеров от грязи перед монтажом.
Затягивайте хомуты динамометрическим ключом (3-5 Н∙м для резиновых патрубков).
Проверьте отсутствие перекручивания трубок после фиксации – они должны лежать свободно.

Проверка герметичности соединений после монтажа

После установки нового топливного фильтра на УАЗ Патриот критически важно проверить герметичность всех соединений. Малейшая утечка топлива создаёт пожарную опасность и приводит к нарушению работы двигателя. Особое внимание уделите местам соединения шлангов с фильтром и креплению хомутов.

Запустите двигатель на 2-3 минуты и тщательно осмотрите топливную магистраль. Проверяйте стыки при работающем моторе и на заглушенном, но с включенным зажиганием (когда топливный насос создаёт давление в системе). Используйте чистую белую салфетку для контроля возможных капель в труднодоступных местах.

Алгоритм выявления утечек

Визуальный осмотр: ищите подтёки топлива, следы смачивания
Тактильный контроль: аккуратно проведите пальцем под соединениями (при заглушенном двигателе!)
Обонятельный тест: резкий запах солярки указывает на негерметичность
Аудиальная проверка: прислушайтесь к шипению в местах соединений

Обнаружив утечку, немедленно заглушите двигатель и устраните проблему. Чаще всего достаточно подтянуть хомуты на ¼ оборота. Если это не помогает – разберите соединение, проверьте целостность уплотнителей и шлангов, переустановите детали. Никогда не эксплуатируйте автомобиль с негерметичной топливной системой!

Прокачка топливной системы после замены фильтра

После установки нового топливного фильтра система завоздушивается, что требует обязательной прокачки перед запуском двигателя. Воздушные пробки препятствуют нормальной подаче топлива к форсункам, вызывая затрудненный пуск, неустойчивую работу или полную остановку мотора.

Порядок прокачки зависит от типа двигателя УАЗ Патриот: для дизельных версий (ZMZ-514, Iveco) процедура сложнее и требует специальных действий, тогда как на бензиновых (ZMZ-409, Евро-4) процесс упрощен благодаря наличию электронасоса.

Алгоритм прокачки для дизельных двигателей

Для моторов ЗМЗ-514 и Iveco F1A выполняйте следующие шаги:

Заполните корпус нового фильтра дизельным топливом до краев перед установкой
Откройте сливную пробку на ТНВД, подсоедините прозрачный шланг, направленный в емкость
Активируйте ручной подкачивающий насос (грушу) до выхода топлива без пузырей
Закройте сливной штуцер при непрерывной струе жидкости
Пролейте топливопровод к форсункам: ослабьте гайки топливопроводов на ТНВД, крутите стартером до появления солярки

Особенности прокачки бензиновых модификаций

Для двигателей с электронным управлением (включая Евро-4):

Включите зажигание на 5-10 секунд без запуска двигателя – насос автоматически заполнит систему
Повторите 3-4 цикла включения/выключения зажигания
При отсутствии штатной функции: отсоедините подающий шланг после фильтра, направьте в емкость, активируйте насос через диагностический разъем

Тип двигателя	Ключевое отличие	Рекомендуемый интервал замены
Дизель (ЗМЗ-514, Iveco)	Требуется ручная подкачка	Каждые 10-15 тыс. км
Бензин (ЗМЗ-409, Евро-4)	Автоматическая прокачка	Каждые 20-30 тыс. км

Важно! После первой поездки проверьте соединения на подтекания. Если двигатель глохнет или работает с перебоями, повторите прокачку – возможно, в системе остались воздушные карманы. Используйте только сертифицированные фильтры во избежание повреждения ТНВД и форсунок.

Диагностика работы двигателя на холостых оборотах

Холостые обороты чутко реагируют на состояние топливного фильтра, так как даже незначительное снижение пропускной способности сразу сказывается на стабильности подачи топлива. При засорении фильтра двигатель начинает испытывать топливное голодание именно на минимальных нагрузках, что проявляется в характерных сбоях работы.

Проверка холостого хода – простой и эффективный метод первичной диагностики. Затрудненное прохождение топлива через загрязненный фильтр нарушает баланс топливно-воздушной смеси, вызывая видимые отклонения в поведении двигателя, которые легко отследить без специального оборудования.

Ключевые симптомы неисправного топливного фильтра на холостых

Обратите внимание на следующие признаки во время работы двигателя на холостом ходу:

Неустойчивые обороты – стрелка тахометра хаотично колеблется в диапазоне 500-1000 об/мин даже на прогретом двигателе.
Вибрации и тряска – ощутимая дрожь по кузову из-за пропусков воспламенения в цилиндрах.
Самопроизвольная остановка – двигатель глохнет при отпускании педали газа или на перекрестках.
Затрудненный запуск "на горячую" – требуется длительное вращение стартером после кратковременной остановки.

Симптом	Связь с топливным фильтром
Падение мощности при резком нажатии газа	Фильтр не успевает подать нужный объем топлива
Плавающие обороты под нагрузкой (включен кондиционер)	Усиление топливного голодания при дополнительной нагрузке
Рывки при плавном разгоне с низких оборотов	Недостаточное давление в топливной рампе

Для подтверждения диагноза выполните проверку давления в топливной рампе манометром. Показатели ниже 2.8-3.2 бар у инжекторных двигателей УАЗ Патриот указывают на проблемы с фильтром или бензонасосом. При отсутствии манометра временно установите заведомо исправный фильтр – если симптомы исчезли, причина установлена.

Регулярно проверяйте состояние фильтра при ТО каждые 10-15 тыс. км, особенно после заправки некачественным топливом. Игнорирование нестабильности холостого хода приводит к ускоренному износу топливного насоса и форсунок.

Тест-драйв для оценки динамики автомобиля после замены

После установки нового топливного фильтра на УАЗ Патриот обязателен тест-драйв для проверки работы двигателя. Начните с запуска мотора на холостых оборотах: стабильная работа без рывков и посторонних шумов подтверждает отсутствие подсоса воздуха и правильный монтаж. Плавно трогайтесь, контролируя реакцию на педаль акселератора – задержки или провалы тяги сигнализируют о неполадках.

Выберите маршрут с разнообразными условиями: участки с подъемами, трассу для равномерного движения и городской цикл с частыми остановками. Обращайте внимание на три ключевых аспекта: скорость набора оборотов при резком ускорении (например, обгоне), стабильность работы мотора под нагрузкой (длительный подъем на 3-4 передаче) и плавность переключения передач. Фиксируйте любые отклонения от привычного поведения авто.

Контрольные параметры при тестировании:

Динамика разгона: засеките время разгона с 0 до 60 км/ч или 80 км/ч на ровном участке дороги. Сравните с показателями до замены фильтра.
Отзывчивость двигателя: резкое нажатие педали газа на скорости 40-60 км/ч должно вызывать мгновенную реакцию без "провалов".
Расход топлива: замерьте расход по бортовому компьютеру в одинаковых режимах (трасса/город). Качественный фильтр может его снизить.

Симптом при тест-драйве	Возможная причина
Двигатель глохнет на холостом ходу	Подсос воздуха, брак фильтра, ошибка установки
Потеря мощности на подъемах	Забитый фильтр (если старый не меняли), неверный тип элемента
Рывки при разгоне	Низкая пропускная способность фильтра, повреждение уплотнений

Если тест выявил проблемы – немедленно заглушите двигатель и проверьте герметичность соединений топливопровода, целостность фильтра и правильность его ориентации (стрелка направления потока). Повторяйте тест-драйв после устранения неполадок. Отсутствие негативных симптомов при агрессивном вождении и под нагрузкой – гарантия корректной замены.

Утилизация отработанного топливного фильтра

Отработанный топливный фильтр УАЗ Патриот представляет собой опасный отход, насыщенный остатками горюче-смазочных материалов и мельчайшими частицами загрязнений. Неправильная утилизация приводит к токсичному воздействию на почву, грунтовые воды и экосистему, а также нарушает природоохранное законодательство РФ.

Категорически запрещено выбрасывать фильтр с бытовым мусором, сжигать его или оставлять в природной среде. Остатки топлива в корпусе создают высокий риск возгорания и химического заражения, а металлические и полимерные компоненты разлагаются десятилетиями.

Правильные методы утилизации

Соблюдайте обязательную последовательность действий:

Герметизация: Поместите снятый фильтр в пластиковый контейнер или плотный пакет для предотвращения утечки остатков топлива.
Передача специализированным организациям: Обратитесь в:
- Сертифицированные пункты приёма автоотходов
- Автосервисы, заключившие договоры с лицензированными переработчиками
- Экологические операторы (через мобильные приёмочные пункты или стационарные экотерминалы)

Процесс профессиональной переработки включает:

Этап	Технология	Результат
Обезвреживание	Вакуумное дренирование топлива	Очистка от остатков ГСМ
Сепарация	Дробление и разделение материалов	Выделение металла, пластика, фильтрующего элемента
Переработка	Пиролиз/гранулирование компонентов	Получение вторичного сырья для промышленности

Важно: Требуйте у принимающей организации акт утилизации – этот документ подтверждает выполнение экологических норм и снимает с вас ответственность. Средняя стоимость услуги составляет 50-200 рублей за единицу в зависимости от региона и компании-переработчика.

Профилактика преждевременного засорения фильтра

Качество топлива напрямую влияет на ресурс топливного фильтра УАЗ Патриот. Заправляйтесь только на проверенных АЗС с надежной репутацией, избегая сомнительных заправок с низкокачественным горючим. Особенно критичен этот момент для дизельных модификаций, где вода и парафины в солярке быстро выводят фильтрующий элемент из строя.

Регулярно проверяйте состояние топливного бака и магистралей. Скопление грязи, ржавчины или окалины в баке приводит к ускоренному загрязнению фильтра. При замене элемента всегда очищайте посадочное место от пыли и грязи, а на дизельных версиях своевременно сливайте отстой из фильтра-сепаратора через штатный клапан.

Эффективные методы продления срока службы

Соблюдайте эти рекомендации для минимизации рисков:

Используйте топливные присадки (только проверенные!) для очистки системы и связывания влаги, особенно зимой
Замените пластиковый бак на металлический при наличии коррозии - стальной вариант менее подвержен образованию взвеси
Контролируйте герметичность горловины бака - поврежденный уплотнитель пропускает пыль и влагу

Дополнительные меры защиты включают установку магнитных уловителей металлической стружки в разрыв топливной магистрали и применение предварительных сетчатых фильтров грубой очистки. Для дизелей обязательна сезонная смена типа солярки (летняя/зимняя) во избежание парафиновых пробок.

Проблема	Профилактическое действие	Периодичность
Скопление воды в топливе	Дренаж сепаратора (дизель)	Каждые 5 000 км
Образование смоляных отложений	Использование моющих присадок	Каждое ТО (10 000 км)
Механические примеси	Промывка топливного бака	При замене фильтра

Не игнорируйте симптомы засорения - падение мощности, рывки при разгоне или затрудненный запуск требуют немедленной диагностики. Своевременная замена фильтра дешевле ремонта ТНВД или форсунок. Для Патриотов с пробегом свыше 150 000 км сокращайте межсервисный интервал замены на 20-30%.

Анализ влияния состояния фильтра на расход топлива

Загрязнение топливного фильтра напрямую увеличивает сопротивление потока горючего. Насосу требуется больше усилий для преодоления этого сопротивления, что вынуждает электронный блок управления (ЭБУ) компенсировать дефицит давления продлением времени впрыска форсунок. Это приводит к подаче избыточного количества топлива в цилиндры.

Сильно забитый фильтр провоцирует нестабильную работу двигателя: падение мощности, рывки при разгоне, трудный запуск. ЭБУ в таких условиях постоянно корректирует смесь в сторону обогащения для стабилизации оборотов, что дополнительно повышает расход. Особенно критично это проявляется при резком открытии дроссельной заслонки или движении под нагрузкой.

Ключевые последствия износа фильтра

Основные признаки и последствия выражаются в следующих аспектах:

Рост потребления топлива – увеличение на 10-15% даже при умеренном износе элемента
Снижение КПД сгорания – неполное воспламенение обедненной смеси из-за недостаточной подачи
Ускоренный износ ТНВД – работа насоса под повышенной нагрузкой сокращает его ресурс

Данные мониторинга расхода при разной степени загрязнения:

Состояние фильтра	Средний расход (л/100км)	Потеря мощности
Новый	12.5	0%
Загрязненный (15 тыс.км)	13.8	≈8%
Критически забитый	15.0+	До 25%

Важно: Регулярная замена каждые 10-15 тыс. км предотвращает лавинообразный рост расхода. Использование оригинальных фильтров или аналогов с аналогичной пропускной способностью (не менее 30 мкм) обеспечивает корректную работу топливной системы.

Сезонные рекомендации при эксплуатации в условиях холода

Зимняя эксплуатация УАЗ Патриот требует особого внимания к топливной системе. При отрицательных температурах в дизельном топливе кристаллизуется парафин, что приводит к забиванию фильтрующего элемента и прекращению подачи топлива. Вода, скопившаяся в отстойнике фильтра, замерзает и блокирует магистрали, а вязкость солярки увеличивается, создавая дополнительную нагрузку на топливный насос.

Используйте исключительно зимнее дизельное топливо (марки ДТ-З-К5 или ДТ-А-К5), соответствующее климатической зоне. Перед наступлением морозов обязательно замените фильтр, даже если предыдущий не выработал ресурс – старый элемент содержит осадки, снижающие эффективность фильтрации. Установите фильтр с подогревом или предпусковым подкачивающим насосом, если штатная комплектация не предусматривает таких опций.

Применяйте антигели – добавляйте присадки в бак при температуре до -5°C согласно инструкции производителя. Не смешивайте разные марки присадок.
Контролируйте отстойник – еженедельно сливайте воду через дренажную пробку, особенно после заправки на непроверенных АЗС.
Держите бак заполненным – минимум на ¾ для уменьшения конденсации влаги на стенках.
Используйте предпусковой подогрев – включайте 2-3 цикла перед запуском двигателя при морозе ниже -20°C.

Температурный режим	Рекомендуемое топливо	Действия
0°C до -20°C	ДТ-З-К5	Проверка отстойника раз в 500 км, использование антигелей
Ниже -20°C	ДТ-А-К5	Обязательный подогрев фильтра, ежедневный слив конденсата

Важно: После замены фильтра перед зимним сезоном прокачайте топливную систему для удаления воздуха. При длительной стоянке на морозе утеплите моторный отсек и область фильтра специальными чехлами. При первых признаках затрудненного пуска (длительная прокрутка, плавающие обороты) немедленно проверьте состояние фильтрующего элемента.

Эксплуатация Патриота в пыльной местности: нюансы обслуживания

Эксплуатация УАЗ Патриот в условиях повышенной запыленности предъявляет особые требования к обслуживанию, особенно к системе очистки воздуха и топлива. Постоянное воздействие мелкодисперсной пыли значительно ускоряет износ критически важных фильтрующих элементов и узлов двигателя, требуя более внимательного подхода и сокращенных интервалов обслуживания.

Игнорирование специфики пыльной эксплуатации быстро приводит к снижению мощности двигателя из-за загрязнения, повышению расхода топлива и масла, а в долгосрочной перспективе – к серьезным поломкам. Ключевым аспектом становится неукоснительное соблюдение регламента замены фильтров и использование только качественных, рекомендованных для тяжелых условий расходников.

Ключевые аспекты обслуживания

Воздушный фильтр:

Частота замены: Главный "защитник" двигателя от абразивной пыли. В пыли интервал замены сокращается минимум в 2 раза по сравнению с обычными условиями (например, каждые 5-7 тыс. км вместо 15 тыс. км). Регулярно визуально контролируйте его состояние – если виден слой пыли, замена нужна немедленно.
Качество фильтра: Используйте только оригинальные воздушные фильтры УАЗ или проверенные аналоги высокого качества (например, Mann, Bosch, Fleetguard). Дешевые фильтры часто имеют недостаточную пылеемкость и плохую эффективность фильтрации мелких частиц.
Герметичность системы: Тщательно проверяйте правильность установки фильтра и плотность прилегания крышки корпуса. Любая щель – путь для нефильтрованного воздуха, несущего абразивную пыль прямо в двигатель.

Топливный фильтр:

Частота замены: Хотя основная задача топливного фильтра – задерживать воду и крупные частицы из топлива, в пыли возрастает риск попадания загрязнений в бак и топливную магистраль. Рекомендуется сократить интервал замены на 20-30% по сравнению с плановым (например, каждые 10-12 тыс. км вместо 15 тыс. км).
Особенности выбора: Отдавайте предпочтение фильтрам с высокой степенью фильтрации (рекомендуется не ниже 5-10 микрон для дизеля, 15-20 для бензина) и большой грязеемкостью. Качественный фильтр (оригинал, Delphi, Mann Hummel) надежнее защитит ТНВД и форсунки от износа.
Защита бака: Следите за состоянием горловины топливного бака и герметичностью крышки. При заправке в пыльных условиях минимизируйте время открытия горловины.

Масло и масляный фильтр:

Сокращение интервалов: Пыль, попавшая в картер (даже в малых количествах через систему вентиляции), действует как абразив. Сократите интервалы замены масла и масляного фильтра на 25-40% (например, каждые 7-8 тыс. км вместо 10-15 тыс. км).
Качество масла: Используйте масла соответствующей вязкости (по рекомендации производителя) и высокого класса качества (например, API SN/CF, ACEA C3 для современных двигателей), обладающие хорошими моющими и диспергирующими свойствами.

Салонный фильтр:

Частая замена: Забитый салонный фильтр резко снижает эффективность печки и кондиционера. В пыли меняйте его не реже 1-2 раз в год или по мере заметного снижения потока воздуха. Используйте фильтры с активированным углем для лучшей фильтрации мелкой пыли и запахов.

Дополнительные меры:

Регулярная мойка двигателя и подкапотного пространства: Аккуратная (без сильного напора на электрику и датчики) мойка помогает удалить слои пыли и грязи, улучшая теплоотдачу и облегчая визуальный осмотр на предмет утечек.
Очистка радиаторов: Пыль, пух, насекомые быстро забивают соты радиатора охлаждения и конденсатора кондиционера. Регулярно продувайте их сжатым воздухом (с внутренней стороны наружу) или аккуратно промывайте слабым напором воды, чтобы избежать перегрева двигателя и снижения эффективности кондиционера.
Визуальный контроль: Чаще осматривайте резиновые пыльники ШРУСов, сальники, уплотнения – пыль ускоряет их износ.

Рекомендуемые интервалы замены (ориентировочные для тяжелых пыльных условий):

Элемент	Обычный интервал (тыс. км)	Интервал в пыли (тыс. км)
Воздушный фильтр	15	5-7
Топливный фильтр	15	10-12
Масло двигателя + фильтр	10-15	7-8
Салонный фильтр	15-20 / 1 раз в год	1-2 раза в год (независимо от пробега)

Когда необходима внеплановая замена топливного фильтра

Несмотря на регламентные интервалы замены топливного фильтра УАЗ Патриот, его состояние может критично ухудшиться раньше срока из-за низкого качества горючего, агрессивных условий эксплуатации или внешних факторов. Игнорирование признаков засорения грозит падением мощности двигателя, рывками при разгоне и даже полной остановкой мотора.

Эксперты настоятельно рекомендуют проводить внеплановую замену при первых симптомах проблем с топливоподачей. Промедление приводит к повышенной нагрузке на топливный насос и форсунки, а в запущенных случаях – к дорогостоящему ремонту силового агрегата.

Ключевые признаки для срочной замены

Обратите внимание на эти симптомы:

Затрудненный пуск двигателя – особенно "на холодную", когда стартер крутит дольше обычного
Провалы мощности при разгоне – машина дергается при нажатии педали газа
Неустойчивые обороты холостого хода – мотор "троит" или глохнет на светофорах
Резкое увеличение расхода топлива без изменения стиля вождения
Заметное снижение динамики – авто плохо тянет в гору и при обгонах

Важно! После заправки на неизвестной АЗС или использования присадок проведите диагностику фильтра. Особенно критичны эти ситуации:

Заправка сомнительным топливом	Появление осадка, воды или механических частиц в системе
Длительный простой автомобиля	Образование смолистых отложений в фильтрующем элементе
Езда по бездорожью	Риск попадания грязи в топливный бак

Для владельцев УАЗ Патриот с пробегом свыше 150 000 км внеплановая замена рекомендуется при любых сомнениях в работе топливной системы – износ насоса повышает чувствительность к загрязнениям. Всегда используйте оригинальные фильтры ZMZ или проверенные аналоги (BIG Filter, Bosch) – дешевые подделки не обеспечивают заявленную тонкость очистки.

Список источников

При подготовке материала о топливных фильтрах для УАЗ Патриот использовались специализированные технические ресурсы и экспертные мнения. Акцент делался на официальную документацию и практический опыт автомехаников.

Ниже приведены ключевые источники, содержащие информацию по подбору, установке и особенностям обслуживания топливной системы данной модели.

Официальное руководство по эксплуатации УАЗ Патриот (раздел "Топливная система")
Каталоги производителей фильтрующих элементов (Bosch, Mann-Filter, UFI)
Технические бюллетени сервисных центров УАЗ
Форумы владельцев внедорожников УАЗ (архивы обсуждений по замене расходников)
Видеоинструкции по ТО от дилерских станций техобслуживания
Сравнительные тесты фильтров в автомобильных изданиях (За рулём, Авторевю)
Мануалы по ремонту топливных модулей Patriot (издательство "Легион-Автодата")
