Как выключить иммобилайзер своими руками

Статья обновлена: 18.08.2025

Иммобилайзер – штатная противоугонная система, блокирующая запуск двигателя без электронного ключа. Неисправность этого узла или потеря транспондера парализует автомобиль в самый неподходящий момент.

Знание методов экстренного отключения иммобилайзера критически важно: это предотвратит расходы на эвакуатор и сложный ремонт. Некорректные действия повредят электронику, потому изучайте только проверенные решения для конкретной модели.

Ниже – универсальные и специализированные способы деактивации защиты, их риски и правовые последствия. Применяйте их исключительно к своему транспортному средству в аварийных ситуациях.

Что такое иммобилайзер и его роль в автомобиле

Иммобилайзер представляет собой электронное противоугонное устройство, интегрированное в конструкцию автомобиля. Его ключевая функция – блокировка запуска двигателя или работы топливной системы при попытке несанкционированного использования транспортного средства.

Принцип работы основан на распознавании уникального кода, хранящегося в микрочипе ключа зажигания или метке. Если система не получает корректный сигнал от чипа, она препятствует образованию искры на свечах зажигания, подаче топлива или работе стартера, делая угон практически невозможным без специального оборудования.

Основные функции и компоненты

• Блок управления – «мозг» системы, анализирующий сигналы от метки.
• Транспондер (чип-ключ) – источник уникального шифрованного кода.
• Реле блокировки – разрывает цепи стартера, зажигания или топливного насоса.

Тип блокировки	Принцип действия
Электрическая	Отключает питание критических систем двигателя
Топливная	Блокирует подачу горючего в форсунки
Электронная	Прерывает сигналы между ЭБУ и датчиками

Важно: Иммобилайзер активируется автоматически после извлечения ключа из замка зажигания и не требует ручного включения. Современные системы взаимодействуют с CAN-шиной автомобиля, что повышает их скрытность и надежность.

Основные типы иммобилайзеров: контактные и бесконтактные

Контактные иммобилайзеры требуют физического взаимодействия с ключом или меткой для деактивации системы. Обычно для этого используется специальный чип-ключ, который необходимо вставить в разъем на приборной панели или поднести к считывателю. Механический контакт обеспечивает передачу кода, но делает систему уязвимой к повреждениям разъема и требует постоянного ношения дополнительного ключа.

Бесконтактные (транспондерные) системы функционируют через радиочастотную идентификацию (RFID). Код считывается автоматически при нахождении метки в салоне автомобиля (обычно в кармане водителя). Дальность действия варьируется от нескольких сантиметров до метра. Главное преимущество – удобство использования, однако такие иммобилайзеры чувствительны к разряду батареи в метке и электромагнитным помехам.

Сравнительные характеристики

Критерий	Контактные	Бесконтактные
Активация	Ручной ввод кода/вставка ключа	Автоматическое считывание метки
Надежность	Устойчивы к помехам, но уязвимы механически	Зависимы от заряда батареи и EMI
Удобство	Требует действий при каждом запуске	Не требует прямого контакта

Ключевые особенности контактных систем:

• Используют механический ключ с чипом или пин-панель
• Высокая защита от ретрансляционных атак (реле-атак)
• Риск поломки считывающего устройства

Примечание: Встречаются гибридные решения, комбинирующие оба принципа для усиления защиты.

Симптомы неисправности иммобилайзера

Автомобиль не заводится при исправном стартере и заряженном аккумумуляторе. Стартер может крутить двигатель, но мотор не схватывает, либо стартер вообще не активируется при повороте ключа зажигания. На приборной панели при этом часто мигает или горит постоянным светом значок иммобилайзера (обычно стилизованный ключ или надпись "IMMO").

Двигатель запускается, но сразу глохнет через 1-3 секунды – это характерный признак срабатывания блокировки после кратковременной работы. Иногда проблемы возникают спорадически: вчера машина заводилась нормально, сегодня отказывается, а завтра снова работает без нареканий.

Распространенные признаки

• Постоянное мигание индикатора иммобилайзера в приборной панели при попытке запуска (вместо кратковременного свечения при исправной системе).
• Сигнализация не реагирует на команды с брелока (открытие/закрытие дверей, включение режима паники), хотя батарейка в брелке заменена.
• Автомобиль не распознает штатный ключ зажигания ("ключ не обучен" или "ключ не найден" в системах с чипом).
• Блокировка рулевого колеса или коробки передач не снимается после отключения сигнализации.

Симптом	Возможная причина
Двигатель заводится и глохнет	Сбой синхронизации ключа и ЭБУ, повреждение антенны считывателя
Отсутствие реакции на брелок	Разряженная батарейка брелока, повреждение приемника сигнала в авто
Иммобилайзер заблокирован после замены АКБ	Срабатывание защитного режима при потере питания

Причины блокировки запуска двигателя

Основной функцией иммобилайзера является предотвращение несанкционированного запуска двигателя при отсутствии распознанного ключа. Когда система не получает корректный сигнал от чипа-метки, она блокирует топливный насос или систему зажигания.

Даже при исправной стартерной цепи и заряженном аккумуляторе мотор не заведется, если иммобилайзер активировал защиту. Это происходит из-за сбоев в идентификации или технических неполадок компонентов противоугонной системы.

Распространенные источники блокировки

• Неисправность транспондера - повреждение чипа в ключе, разряд батарейки в брелоке или физические дефекты
• Сбой антенного модуля - обрыв проводов считывателя, окисление контактов или выход из строя катушки возле замка зажигания
• Ошибки синхронизации - расхождение кодов между ключом и ЭБУ после замены аккумулятора или программного сброса
• Повреждение иммобилайзера - коррозия платы, короткое замыкание или перегорание предохранителей системы
• Некорректное вмешательство - последствия самостоятельного ремонта проводки или установки неоригинальных компонентов
• Программные сбои ЭБУ - ошибки контроля доступа после перепрошивки или скачков напряжения в бортовой сети

Автозапуск и конфликт с иммобилайзером

При установке системы автозапуска возникает ключевая проблема: иммобилайзер блокирует двигатель при отсутствии штатного ключа в салоне. Автозапуск активируется дистанционно, а электроника автомобиля распознаёт это как попытку угона, немедленно разрывая цепь зажигания или топливного насоса. Результат – двигатель глохнет через несколько секунд после автоматического старта.

Для корректной работы автозапуска требуется физически "обмануть" иммобилайзер, интегрировав в систему специальный модуль-обходчик. Он эмулирует присутствие родного ключа, передавая сигнал распознавания в замок зажигания или антенну иммобилайзера. Без этого модуля автозапуск будет бесполезен на большинстве современных автомобилей.

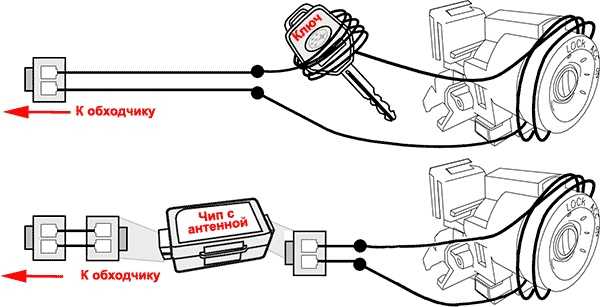

Способы интеграции обходчика

• Ключевой метод: Штатный чипованный ключ помещается в специальный модуль (коробку), спрятанный в салоне. При автозапуске модуль активирует чип, имитируя вставку ключа.
• Бесключевой метод: Используется эмулятор, копирующий сигнал чипа ключа. Требует программирования блоком управления, исключает риски утери запасного ключа.
• CAN-модули: Для авто с цифровой шиной данных. Подключаются к CAN-линиям, программно отключают иммобилайзер через диагностический разъём OBD-II.

Тип обходчика	Принцип работы	Риски
Ключевой модуль	Физическое хранение чипа ключа в блоке	Уязвимость при краже модуля
Эмулятор сигнала	Программная копия кода чипа	Сложность программирования
CAN-адаптер	Цифровое отключение через шину данных	Ошибки прошивки

Важно: Любой обход снижает защиту от угона. Для компенсации рекомендуется усиливать охранный комплекс – устанавливать дополнительные датчики, GSM-модули или механические блокираторы. Обходчик иммобилайзера должен монтироваться в скрытом месте, а его провода – защищены от перехвата сигнала.

Диагностика проблем через сигнальную лампу

Сигнальная лампа иммобилайзера на приборной панели – ключевой индикатор состояния противоугонной системы. При включении зажигания она должна кратковременно загореться (3-5 секунд), подтверждая идентификацию чипа ключа, и затем погаснуть. Это стандартное поведение исправной системы, разрешающее запуск двигателя.

Отклонения в работе лампы указывают на сбои в работе иммобилайзера или связанных компонентов. Анализ ее поведения позволяет сузить круг возможных неисправностей перед углубленной диагностикой. Игнорирование этих сигналов приводит к блокировке двигателя.

Расшифровка сигналов иммобилайзера

Состояние лампы	Возможная причина	Действия
Не загорается при включении зажигания	Перегорел предохранитель, обрыв цепи питания, неисправность лампы или ЭБУ	Проверить предохранители (обычно F1-F3), целостность проводки к замку зажигания
Мигает постоянно после запуска двигателя	Ошибка распознавания метки ключа, слабый заряд батарейки в ключе	Заменить батарейку в ключе, проверить чип на повреждения
Горит непрерывно (не гаснет)	Сбой синхронизации иммобилайзера с ЭБУ двигателя, антенна считывателя	Повторить процедуру обучения ключей, диагностировать антенну вокруг замка зажигания
Не гаснет после кратковременного свечения	Некорректный код ключа, повреждение транспондера	Использовать резервный ключ, проверить чип на наличие трещин/влаги

Важно: Мигание лампы с определенными интервалами (например, 2 коротких + 3 длинных) часто соответствует кодам ошибок иммобилайзера. Расшифровка таких комбинаций приведена в мануале конкретной модели авто.

Риски самостоятельного отключения иммобилайзера

Попытки самостоятельного вмешательства в работу иммобилайзера без специального оборудования и знаний чреваты полным отказом электронных систем автомобиля. Ошибки при работе с проводкой или программным обеспечением могут вызвать короткое замыкание, повреждение контроллера двигателя (ЭБУ) или блокировку запуска, после чего потребуется дорогостоящий ремонт у официального дилера.

Некорректное отключение противоугонной системы резко снижает защищённость транспортного средства. Злоумышленники легко угоняют автомобиль с деактивированным иммобилайзером, так как основное препятствие для запуска двигателя устранено. Страховые компании вправе отказать в выплате при установленном факте вмешательства в штатную защиту.

Ключевые опасности:

• Потеря гарантии – производитель аннулирует гарантийные обязательства на электрооборудование;
• Ошибки сигнализации – ложные срабатывания охранной системы или её полный отказ;
• Повреждение CAN-шины – нарушение обмена данными между блоками управления;
• Юридические последствия – проблемы при прохождении техосмотра из-за несоответствия конструкции.

Важно: Даже успешное отключение часто приводит к появлению постоянной ошибки в памяти ЭБУ, которую можно стереть только профессиональным сканером. В современных автомобилях с интегрированными системами безопасности риски необратимых поломок возрастают многократно.

Законность отключения штатной защиты

Отключение заводского иммобилайзера напрямую нарушает требования Технического регламента Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011). Согласно статье 4.1 данного документа, любое вмешательство в конструкцию электронных систем безопасности, включая противоугонные блоки, автоматически делает эксплуатацию ТС незаконной.

Производители интегрируют иммобилайзер в общую систему управления двигателем (ЭБУ), его деактивация требует физического вмешательства в штатную проводку или перепрошивки контроллера. Такие манипуляции квалифицируются как внесение изменений в конструкцию транспортного средства, что требует обязательного согласования с органами ГИБДД и проведения повторной технической экспертизы.

Правовые последствия

Ключевые риски несанкционированного отключения:

• Аннулирование гарантии – дилерские центры отказывают в бесплатном ремонте при выявлении вмешательства
• Проблемы при техосмотре – диагностика выявляет неисправность противоугонной системы
• Отказ в страховых выплатах – при угоне или ДТП страховщики вправе оспорить обязательства
• Административная ответственность – штраф по ст. 12.5 КоАП РФ за управление ТС с неисправностями

Ситуация	Правовой статус
Отключение через сертифицированную СТО с оформлением документов	Легально после регистрации изменений в ГИБДД
Самостоятельное отключение или перепрошивка	Прямое нарушение ст. 12.5 КоАП РФ

Единственный законный способ – обращение в специализированный сервис, имеющий лицензию на проведение работ с последующим получением свидетельства о соответствии конструкции ТС и внесением отметки в ПТС. Без данной процедуры любая модификация иммобилайзера считается противоправной.

Резервный ключ как временное решение

Запасной ключ с чипом – первое, что стоит использовать при отказе иммобилайзера. В комплекте большинства автомобилей идут два ключа, и резервный может временно заменить утерянный или повреждённый основной. Убедитесь, что в нём исправна батарейка и сохранена программа распознавания системой автомобиля.

Применение дубликата позволяет завести двигатель без сложных манипуляций. Однако это лишь экстренная мера: длительное использование резервного ключа рискованно, особенно если основной утерян – злоумышленник может им воспользоваться. Немедленно обратитесь в сервис для перепрограммирования иммобилайзера и изготовления нового ключа.

Важные правила

• Храните резервный ключ отдельно от основного – никогда не оставляйте оба в машине или одном помещении.
• Проверяйте работоспособность запасного ключа раз в полгода, особенно перед длительными поездками.
• При утере основного ключа – заблокируйте его код через дилерский сканер, даже если используете дубликат.

Сброс ошибки иммобилайзера отключением АКБ

Отсоединение клемм аккумулятора – распространённый метод сброса временных сбоев иммобилайзера, вызванных скачками напряжения или программными ошибками. При полном обесточивании системы ЭБУ автомобиля теряет сохранённые коды неисправностей и данные о текущем состоянии защиты.

Для выполнения процедуры потребуется ключ на 10 или 13 (в зависимости от модели авто), защитные перчатки и соблюдение строгой последовательности действий. Важно помнить: метод эффективен ТОЛЬКО для временных сбоев, а не при аппаратных поломках или проблемах с чипом ключа.

Пошаговый алгоритм отключения АКБ

1. Заглушите двигатель, выньте ключ из замка зажигания, откройте капот
2. Наденьте защитные перчатки во избежание ожогов кислотой или удара током
3. Ослабьте гайку минусовой клеммы (чёрный провод, маркировка «-»)
4. Снимите клемму с аккумулятора и изолируйте её (например, отодвинув в сторону)
5. Аналогично снимите плюсовую клемму (красный провод, «+»)
6. Зафиксируйте обе клеммы в отведённом положении на 10-15 минут
7. Установите сначала плюсовую, затем минусовую клемму на АКБ, затяните гайки

После повторного подключения выполните пробный запуск двигателя. Если иммобилайзер заблокировал систему, на панели приборов будет гореть или мигать значок ключа/машины с замком. В этом случае:

• Проверьте плотность прилегания клемм к выводам АКБ
• Повторите процедуру с выдержкой до 30 минут
• Используйте запасной ключ с исправным чипом

Когда помогает	Когда бесполезен
Ложные срабатывания защиты	Физическое повреждение иммобилайзера
Сбой синхронизации ключа	Разряженная батарейка в ключе
Ошибки после замены АКБ	Неисправность антенны считывателя

Важно! На некоторых современных авто (особенно с системами Start-Stop) после восстановления питания потребуется ввести сервисный PIN-код иммобилайзера или выполнить адаптацию ключа через диагностический разъём OBD2.

Обход систем CAN-шины

Современные автомобили используют CAN-шину для связи между электронными блоками управления, включая иммобилайзер и ЭБУ двигателя. Обходчик подключается к этой сети, имитируя обмен корректными сигналами между модулями, что позволяет запустить мотор без штатного ключа. Решение актуально при утере чипованного ключа или установке дополнительного противоугонного комплекса.

Технически обходчики делятся на два типа: простые модули, эмулирующие сигнал иммобилайзера, и сложные системы с интегрированным транспондером. Последние требуют размещения штатного чипа ключа внутри корпуса устройства для считывания криптокода. Подключение выполняется через разъемы OBD-II или прямым врезом в CAN-проводку.

Ключевые особенности подключения

• Точное определение пинов CAN: High (CAN-H) и Low (CAN-L) линии шины варьируются в зависимости от марки авто
• Адаптация протоколов: Поддержка специфичных стандартов обмена данными (ISO 15765, SAE J1939 и др.)
• Синхронизация с ЭБУ: Модуль должен корректно интегрироваться в сеть без конфликтов адресов

Тип обходчика	Применение	Особенности
Бесключевой (эмулятор)	Клонирование сигнала иммобилайзера	Требует программирования под конкретный авто
С чип-ключом внутри	Физическое размещение транспондера	Гарантированная работа с криптозащитой

Критические нюансы: Неправильная установка может вызвать ошибки CAN-сети, блокировку запуска или повреждение электроники. Для автомобилей с усиленной криптозащитой (например, VAG Group) требуются продвинутые решения с дистанционными реле и антеннами-усилителями.

Важно: Обход иммобилайзера через CAN-шину снижает защищенность авто от угона. Применяйте метод исключительно при технической необходимости с привлечением специалистов по автоэлектрике.

Метод аварийного запуска для конкретных марок

Аварийное отключение иммобилайзера требует строгого соблюдения последовательности действий, специфичной для каждой марки. Неправильные манипуляции могут заблокировать систему.

Процедуры обычно активируются через штатные кнопки автомобиля, педали или комбинации с ключом зажигания. Всегда сверяйтесь с руководством пользователя перед выполнением.

Процедуры для популярных марок

• Lada (ВАЗ): Нажмите кнопку центрального замка 5 раз → введите 5-значный PIN-код короткими нажатиями педали тормоза (1 нажатие = 1 цифра) → запустите двигатель.
• Kia/Hyundai: Включите зажигание → 5 раз нажмите педаль акселератора → выключите зажигание → повторно включите и запустите мотор.
• Toyota: Удерживайте кнопку разблокировки на брелоке → 2 раза нажмите педаль тормоза → запустите двигатель кнопкой старт/стоп.
• Volkswagen: Вставьте ключ в замок зажигания → поверните в положение ON → нажмите и удерживайте кнопку разблокировки на ключе 30 секунд.
• Renault: При нераспознанном ключе: поднесите брелок к кнопке START → удерживайте в этом положении при запуске.

Отключение через сервисную кнопку в салоне

На некоторых моделях автомобилей (особенно ВАЗ, УАЗ) под панелью приборов или в блоке предохранителей скрыта аварийная кнопка иммобилайзера. Она выглядит как миниатюрная черная коробочка с круглой клавишей и светодиодным индикатором. Для отключения защиты требуется нажать её 1 раз при выключенном зажигании.

После нажатия кнопки включите зажигание на 5-6 секунд (без запуска двигателя), затем выключите. Светодиод на кнопке должен начать быстро мигать – это сигнал о деактивации иммобилайзера. Повторно включите зажигание и запустите мотор. Если процедура выполнена верно, двигатель заведется.

Важные предостережения

Данный метод работает только для:

• Штатных иммобилайзеров без дополнительного программирования
• Автомобилей, где кнопка не была деактивирована ранее

Риски самостоятельного отключения:

1. Некорректная работа сигнализации
2. Блокировка запуска при ошибках в последовательности
3. Отсутствие защиты от угона после отключения

Когда помогает	Когда бесполезна
Севший батарейка в ключе	Повреждение проводки иммобилайзера
Сбой синхронизации ключа	Активированная защита в ЭБУ

Если двигатель не запустился после процедуры – потребуется диагностика у специалистов. Не пытайтесь извлекать предохранители или отсоединять АКБ – это может усилить блокировку.

Использование заводского ПИН-кода

Заводской ПИН-код – уникальный цифровой идентификатор, присваиваемый иммобилайзеру при производстве автомобиля. Он хранится в памяти штатного блока управления и дублируется в сервисной документации (иногда на отдельной карте или в договоре купли-продажи).

Этот код является основным легальным способом деактивации иммобилайзера при замене ключей, сбоях системы или утере мастер-чипа. Для процедуры потребуется диагностическое оборудование, способное подключиться к блоку управления иммобилайзером (например, через OBD-II разъем).

Пошаговый порядок действий:

1. Подготовка оборудования: Подключите совместимый диагностический сканер (Launch, Autel, DiagLink) или оригинальный дилерский прибор к разъему OBD-II автомобиля.
2. Вход в сервисный режим: Выберите в меню сканера раздел "Иммобилайзер" → "Программирование ключей" → "Добавление с использованием ПИН-кода".
3. Ввод кода: Введите заводской ПИН-код точно, как указано в документации (обычно 4-5 цифр). Ошибка более 1-2 раз может заблокировать систему на 15-30 минут.
4. Регистрация ключей: После подтверждения кода следуйте инструкциям сканера для привязки новых или имеющихся ключей (требуется их поочередное включение в замок зажигания).
5. Проверка: Запустите двигатель каждым запрограммированным ключом для подтверждения корректной работы иммобилайзера.

Критически важные нюансы:

• Безопасность: ПИН-код – цифровой аналог ключа от автомобиля. Храните его отдельно от машины и не разглашайте посторонним.
• Совместимость: Некоторым старым моделям (например, Opel до 2006 г.) требуется дополнительный пароль для доступа к программированию, отличный от ПИН-кода.
• Альтернативы: При утере кода восстановление возможно только через официального дилера (с подтверждением права собственности) или методом считывания данных с ЭБУ/ключа (риск повредить компоненты).

Плюсы метода	Минусы метода
Сохранение штатной защиты без вмешательства в проводку	Требует дорогостоящего диагностического оборудования
Легальность и безопасность для электроники	Риск блокировки системы при ошибках ввода
Возможность привязки новых ключей самостоятельно	Неприменим при физическом повреждении иммобилайзера

Программирование нового ключа взамен утраченного

При утере единственного ключа стандартные методы программирования через OBD-разъём становятся недоступными. Требуется физическое вмешательство в блок иммобилайзера или ЭБУ двигателя для временного отключения защиты. Это критическая процедура, выполняемая только после снятия модуля с автомобиля и вскрытия его корпуса.

Наиболее распространённые подходы включают перепайку микросхемы EEPROM (например, 93с46) или использование программатора для чтения/изменения данных памяти. Необходимо найти в прошивке участок, отвечающий за привязку ключей, и либо удалить все существующие ключи, либо добавить новый идентификатор. Ошибки при внесении изменений приводят к полной блокировке системы.

Типовые методы программирования

• EEPROM-модификация: Считывание дампа памяти → поиск блоков VIRGIN/KLINES → ручное внесение кодов транспондера → запись обратно в чип.
• Эмуляция иммобилайзера: Установка эмулятора (обходчика) с предварительно запрограммированным чипом, имитирующим штатную метку.
• Перепрошивка ЭБУ: Загрузка модифицированной прошивки с отключённой проверкой иммобилайзера (риск потери гарантии).

Оборудование	Сложность	Риски
Программаторы (PICkit, XProg)	Высокая	Повреждение чипа, ошибка калибровок
Специализированные сканеры (Abrites, VVDI)	Средняя	Ограниченная поддержка моделей
Диагностические адаптеры (ELM327 с ПО)	Низкая	Работает только при наличии действующего ключа

1. Идентифицировать тип иммобилайзера (например, Philips Crypto, Texas Instruments).
2. Демонтировать блок управления, определить модель чипа памяти.
3. Считать оригинальную прошивку с созданием резервной копии.
4. Внести изменения в память через HEX-редактор или специализированное ПО.
5. Записать модифицированную прошивку, проверить контрольные суммы.
6. Установить блок обратно, выполнить процедуру "обучения" нового ключа.

При отсутствии опыта работы с электроникой настоятельно рекомендуется обратиться в профильные сервисы. Самостоятельные манипуляции часто приводят к необходимости замены ЭБУ. После успешного программирования первого ключа последующие добавляются через стандартную диагностическую шину.

Подбор оборудования для чип-тюнинга

Корректный выбор оборудования – фундаментальный этап для успешного отключения иммобилайзера и перепрошивки ЭБУ. Профессиональные инструменты обеспечивают не только доступ к защищенным функциям, но и минимизируют риски критических ошибок при работе с микропрограммами.

Бюджетные решения часто поддерживают ограниченный перечень моделей авто или устаревшие протоколы диагностики, что делает их непригодными для сложных задач вроде деактивации иммобилайзера. Приоритет следует отдавать специализированным программаторам и адаптерам с крипто-возможностями.

Ключевые категории оборудования

Для полноценной работы потребуется комплекс устройств:

• Диагностические адаптеры: Модели типа KESSv2, MPPS V18 или FG Technology GALLETTO для чтения/записи ПО через OBD-II.
• Программаторы ПЗУ: Устройства типа XPROG-M или Orange 5 для прямого снятия чипов EEPROM (требует пайки).
• Эмуляторы иммобилайзера: Модули IMITATOR или SMOK для обхода штатной защиты без перепрошивки блоков.

Тип оборудования	Примеры моделей	Критичность для отключения иммобилайзера
OBD-программаторы	K-TAG, CMD FLASH	Высокая (для современных авто)
Адаптеры BDM	BDM100, PCM-FLASHER	Средняя (для блоков до ~2010г.)
Эмуляторы CAN-шины	CAN-Hacker, CANtester	Низкая (дополнительный инструмент)

Обязательные критерии выбора:

1. Поддержка специфичных протоколов производителя (K-Line, CAN, FlexRay).
2. Возможность работы с защищенными контроллерами (TRICORE, MPC5xx).
3. Наличие библиотек для чип-ключей (PCF7936, 4D60/4D63).

Экономия на оборудовании при отключении иммобилайзера неизбежно ведет к "кирпичевлению" ЭБУ или некорректной работе противоугонной системы. Профессиональные инструменты окупаются при регулярном выполнении работ.

Программное отключение через OBD-II разъем

Данный метод предполагает перепрограммирование электронного блока управления (ЭБУ) автомобиля через диагностический разъем OBD-II. Специализированное оборудование подключается к порту, после чего в память контроллера вносится измененная прошивка, исключающая проверку сигнала от иммобилайзера при запуске двигателя.

Процедура требует профессионального оборудования и программного обеспечения, способного считывать, модифицировать и записывать данные в ЭБУ. Важно учитывать совместимость оборудования с конкретной маркой и моделью автомобиля, так как протоколы обмена данными различаются у производителей.

Ключевые аспекты процедуры

Необходимые инструменты:

• Диагностический адаптер: Kess v2, MPPS, FG-TECH, Launch X431
• Специализированное ПО: PCMFlash, Alientech Ksuite, Delphi
• Стабильный источник питания (бустер для АКБ)
• Базы данных с прошивками и алгоритмами отключения

Этапы выполнения:

1. Подключение сканера к OBD-II порту (расположен у рулевой колонки)
2. Считывание оригинальной прошивки ЭБУ в формате BIN/HEX
3. Поиск и модификация участков кода, отвечающих за проверку иммобилайзера
4. Верификация изменений и запись новой прошивки в блок управления
5. Тестирование работы системы зажигания без ключа/чипа

Преимущества	Риски
Сохранение заводской проводки	Блокировка ЭБУ при ошибке прошивки
Обратимость изменений	Потеря гарантии на электронные системы
Отсутствие механических вмешательств	Несовместимость оборудования с моделью авто

Критически важно: перед процедурой создайте резервную копию оригинальной прошивки. Используйте только проверенные базы данных для модификации кода. Ошибки в прошивке могут полностью вывести из строя ЭБУ, требующий дорогостоящего ремонта или замены.

Патчинг прошивки ЭБУ двигателя

Патчинг прошивки ЭБУ – это программное вмешательство в код блока управления двигателем для удаления функций иммобилайзера. При этом физически устройство остаётся в автомобиле, но ЭБУ перестаёт проверять его наличие или корректность метки, игнорируя защитный алгоритм. Данный метод требует полного доступа к памяти контроллера и точного знания структуры прошивки.

Процедура выполняется путём замены или модификации конкретных участков кода, отвечающих за обмен данными с иммобилайзером. Например, команды запроса к чипу транспондера заменяются на нейтральные операции, а проверка ответа подменяется положительным результатом. Это исключает блокировку запуска двигателя даже при неисправном или отсутствующем иммобилайзере.

Этапы и особенности процесса

Патчинг включает:

1. Считывание оригинальной прошивки через диагностический разбор OBD-II или прямым подключением к чипу ЭБУ.
2. Поиск критических участков кода (функций проверки ключа, алгоритмов handshake с иммобилайзером) с помощью дизассемблера.
3. Изменение байт-кода:
   • Замена команд условных переходов (JNZ, JC) на безусловные (JMP).
   • Подмена ожидаемых кодов ответа иммобилайзера на валидные значения.
   • Отключение процедур инициализации защиты.
4. Верификацию изменений в эмуляторе прошивки для исключения ошибок.
5. Запись модифицированного ПО обратно в память ЭБУ.

Необходимое оборудование и риски:

Оборудование	Последствия ошибок
Программаторы (PCMFlash, K-Tag)	«Кирпичинг» ЭБУ (полный выход из строя)
Адаптеры для чтения BDM/ JTAG	Нестабильная работа двигателя
Диагностические сканеры	Потеря гарантии на электронику
Софт для дизассемблирования (IDA Pro)	Конфликты с другими системами авто

Важно: Патчинг требует профессиональных навыков работы с ПО ЭБУ. Некорректные правки могут нарушить работу системы впрыска, зажигания или адаптивных функций. Для автомобилей с криптозащитой (например, PSA, VAG) процесс усложняется необходимостью обхода checksum-контролей.

Пайка иммобилайзера на платах ВАЗ

Повреждение пайки чипа иммобилайзера – распространённая неисправность на платах ВАЗ (например, АПС-6). Вибрации и окисление приводят к микротрещинам в местах контактов, что нарушает работу противоугонной системы. Автомобиль перестаёт заводиться, хотя диагностика может не показывать явных ошибок.

Для ремонта потребуется паяльник 25-40 Вт с тонким жалом, флюс (желательно нейтральный), припой, спирт для очистки, пинцет и увеличительное стекло. Обязательно снимите минусовую клемму с аккумулятора перед извлечением блока иммобилайзера.

Порядок работ

1. Извлеките блок иммобилайзера (обычно расположен за приборной панелью) и разберите корпус.
2. Визуально осмотрите плату: трещины, потемнение дорожек или вздутие конденсаторов требуют отдельного ремонта.
3. Найдите чип иммобилайзера (микросхема в корпусе SOIC с маркировкой 24Cxx или 93Cxx).
4. Ключевой этап: прогрейте каждую ножку чипа паяльником, добавляя каплю флюса и минимальное количество припоя. Контакт должен стать блестящим и гладким.
5. Особое внимание уделите крайним ножкам – они чаще всего отходят.
6. Промойте плату спиртом для удаления остатков флюса.
7. После сборки и установки выполните процедуру обучения ключей.

Типичные ошибки:

• Перегрев чипа – держите паяльник не дольше 2-3 секунд на контакте
• Использование кислотных флюсов – вызывают коррозию
• Замыкание соседних выводов – контролируйте работу увеличительным стеклом

Проблема после пайки	Вероятная причина
Иммобилайзер не видит ключи	Нарушена целостство EEPROM-чипа при перегреве
Короткое замыкание в цепи	Случайное соединение контактов припоем
Нестабильная работа	Неполное прогревание ножек (холодная пайка)

Если пайка не восстановила работоспособность, потребуется замена чипа с перепрошивкой или полное отключение иммобилайзера через прошивку ЭБУ. Для сложных случаев рекомендована помощь автоэлектрика.

Извлечение чипа транспондера из ключа

Транспондер – микрочип внутри ключа, передающий уникальный код иммобилайзеру при запуске двигателя. Его извлечение требуется при поломке ключа, самостоятельном изготовлении дубликата или обходе штатной системы защиты. Чип обычно встраивается в пластиковый корпус брелока или металлическую головку механического ключа.

Работа требует аккуратности: повреждение чипа выведет ключ из строя. Подготовьте тонкую отвертку, пинцет, нож и увеличительное стекло. Убедитесь в наличии резервного ключа на случай неудачи. Извлеченный чип должен постоянно находиться в зоне действия антенны иммобилайзера (обычно в районе рулевой колонки).

Пошаговая инструкция по извлечению

1. Разборка корпуса: Осмотрите швы ключа. Вставьте лезвие ножа или отвертки в технологический паз, аккуратно разъедините половинки корпуса. В металлических ключах открутите винт под крышкой батарейки или нажмите скрытый фиксатор.
2. Поиск чипа: Ищите миниатюрный стеклянный цилиндр (2х12 мм) или прямоугольный черный чип в пластиковом корпусе. Часто он закреплен в пазу, обернут изолентой или спрятан под наклейкой.
3. Извлечение: Подденьте чип пинцетом, не сжимая его. Если элемент зафиксирован клеем, аккуратно подрежьте основу лезвием. Избегайте контакта с металлическими частями ключа.
4. Проверка работоспособности: Временно закрепите чип на антенне иммобилайзера (обмотайте изолентой вокруг замка зажигания). Запустите двигатель штатным ключом без чипа – если мотор заводится и глохнет через 2-3 секунды, чип исправен.

Важные предупреждения:

• Чипы типа ID46 (часто в Renault, Nissan) критичны к положению у антенны. Тестируйте разные точки крепления.
• Не пытайтесь вскрыть стеклянную капсулу – это разрушит чип.
• При использовании обходчика иммобилайзера поместите чип в специальный модуль-считыватель, а не в замок зажигания.

Монтаж обходчика иммобилайзера в рулевую колонку

Установка обходчика иммобилайзера в рулевую колонку – распространённый метод интеграции, требующий аккуратности и чёткого следования инструкциям. Этот подход обеспечивает доступ к штатным проводам антенны иммобилайзера и замка зажигания, что упрощает подключение модуля обходчика.

Перед началом работ необходимо подготовить инструменты: набор отвёрток, изоленту, стяжки, мультиметр для прозвона цепей. Обязательно отключите минусовую клемму аккумулятора для предотвращения короткого замыкания и ошибок ЭБУ.

Пошаговая процедура установки

Соблюдайте последовательность действий для корректного монтажа:

1. Демонтаж кожуха рулевой колонки: аккуратно снимите пластиковые накладки, открутив крепёжные винты (обычно расположены снизу и по бокам).
2. Поиск штатной антенны иммобилайзера: найдите кольцевой приёмник вокруг гнезда ключа, подключённый к блоку управления 2-3 проводами (часто белый, зелёный, чёрный).
3. Подключение обходчика:
   • Соедините провода модуля обходчика со штатными проводами антенны (согласно схеме производителя).
   • Подключите провод питания обходчика к +12V (обычно жёлтый провод замка зажигания).
   • Заземлите чёрный провод модуля на кузов автомобиля.
4. Размещение чипа-ключа: закрепите штатный или дополнительный чип от ключа внутри корпуса обходчика, фиксируя его изолентой для исключения смещения.
5. Проверка соединений: убедитесь в отсутствии оголённых контактов, надёжно заизолируйте скрутки или используйте коннекторы.

Важно: После подключения аккумулятора проверьте работу системы. Запустите двигатель штатным ключом без чипа (или брелоком сигнализации). Если мотор глохнет через 2-3 секунды – перепроверьте соединения и позиционирование чипа в обходчике.

Типичные ошибки	Последствия
Неправильное подключение проводов антенны	Отказ запуска, ошибка иммобилайзера
Плохой контакт чипа с катушкой обходчика	Прерывистый запуск двигателя
Отсутствие экранирования проводов	Помехи в работе CAN-шины

Используйте только качественные обходчики с поддержкой CAN-протокола вашего авто. При сомнениях в навыках – доверьте работу специалистам во избежание блокировки двигателя.

Схемы подключения модуля обхода

Подключение модуля обхода иммобилайзера требует точного соблюдения электрической схемы конкретной модели автомобиля. Основная задача – интеграция модуля в цепь связи штатного иммобилайзера, замка зажигания и ЭБУ двигателя, обеспечив распознавание чип-ключа при запуске.

Типовая схема предполагает физическое размещение модуля вблизи замка зажигания с подключением к антенному кольцу иммобилайзера. Проводка модуля объединяется с цепями CAN-шины через разъем OBD-II для программной синхронизации либо напрямую с ЭБУ при использовании релейных блоков.

Типовые варианты подключения

Стандартная схема для транспондерных систем:

1. Подключите красный провод модуля к +12V при включенном зажигании
2. Черный провод соедините с массой кузова
3. Синий/зеленый провод подключите к антенному кольцу иммобилайзера
4. Желтый провод соедините с CAN-H шиной диагностического разъема
5. Белый провод подключите к CAN-L шине

Особенности для RFID-систем:

• Использование дополнительной антенны модуля в зоне считывателя
• Обязательная синхронизация чипа-метки с блоком управления
• Подключение к резервным цепям питания для сохранения памяти

Цвет провода	Назначение	Точка подключения
Красный	Питание +12V	Замок зажигания (ACC)
Черный	Масса	Кузов автомобиля
Синий/зеленый	Сигнальный	Кольцевая антенна иммобилайзера
Желтый	CAN-H	Диагностический разъем (пин 6)
Белый	CAN-L	Диагностический разъем (пин 14)

Важно! Для автомобилей с системой Push Start требуется дополнительное подключение к кнопке запуска и датчику педали тормоза. Все соединения должны выполняться через разъемные клеммы без нарушения заводской изоляции.

Установка RFID-ридера для меток

После физического отключения штатного иммобилайзера необходимо интегрировать новый RFID-ридер, который будет считывать авторизованные метки (брелоки или карты) и разрешать запуск двигателя. Ридер монтируется в скрытом, но доступном месте салона – часто за приборной панелью или в районе центрального тоннеля, обеспечивая удобное поднесение метки без визуального выделения.

Подключение выполняется напрямую к цепи управления зажиганием или блоку иммобилайзера в обход штатной системы. Требуется точное совмещение проводов ридера с цепями:

• Постоянного "+12В" (питание)
• "Массы"
• Управляющего сигнала (разрыв/замыкание цепи стартера или топливного насоса)

Обязательна изоляция соединений термоусадкой и фиксация жгута стяжками для защиты от вибраций.

Программирование и калибровка

Перед финальной сборкой панелей выполняется привязка меток к ридеру согласно инструкции производителя. Типичные шаги:

1. Активация режима обучения (удержание сервисной кнопки 5-10 сек)
2. Последовательное поднесение всех меток к антенне ридера (сигнал подтверждается светодиодом)
3. Выход из режима программирования (автоматически или повторным нажатием кнопки)

Важно: протестировать систему при выключенном зажигании – двигатель должен запускаться только с зарегистрированной меткой вблизи ридера.

Для исключения конфликтов с электроникой автомобиля используйте ридеры с экранированным кабелем и размещайте антенну минимум в 15 см от блоков управления. При некорректной работе проверьте:

Отсутствие реакции на метку	Нет питания/обрыв проводов
Самопроизвольный запуск	Ошибка в подключении управляющего реле
Прерывание работы двигателя	Помехи от высоковольтных проводов

Бесключевые системы обхода StarLine

Бесключевые обходчики иммобилайзера StarLine позволяют дистанционно запускать двигатель без физического ключа в замке зажигания. Эти устройства интегрируются в штатную охранную систему автомобиля и эмулируют чип-ключ при автозапуске через сигнализацию или мобильное приложение.

Система автоматически распознает метку оригинального ключа, спрятанного внутри специального блока, и передает её данные в иммобилайзер. Это исключает необходимость оставлять ключ в машине или врезать дополнительный замок, сохраняя защиту от угона при ручном запуске.

Особенности установки и эксплуатации

Типовая комплектация включает модуль обходчика, антенный кольцевой адаптер (для считывания метки), экранированный бокс для ключа и комплект проводов. Перед монтажом убедитесь в совместимости модели с вашим автомобилем по списку поддерживаемых протоколов иммобилайзера (Megamos, Philips Crypto и др.).

1. Разместите экранированный бокс в зоне действия штатной антенны иммобилайзера (обычно вокруг замка зажигания)
2. Поместите один рабочий чип-ключ в бокс и закройте крышку
3. Подключите провода обходчика к цепям:
   • 12V постоянного питания
   • CAN-шине автомобиля
   • Управляющему выходу сигнализации StarLine
4. Активируйте обучение иммобилайзера через сервисное меню сигнализации

Критические нюансы: Экранированный бокс должен полностью блокировать радиосигнал метки вне режима автозапуска. При неправильной установке возможны сбои распознавания ключа или постоянная активация иммобилайзера. Для автомобилей с кнопкой Start/Stop обязательна установка дополнительной антенны.

Адаптация иммобилайзера после замены ЭБУ

Замена электронного блока управления (ЭБУ) двигателя требует обязательной перепривязки иммобилайзера для обеспечения их корректного взаимодействия. Без этой процедуры система распознает новый ЭБУ как несанкционированный компонент и заблокирует запуск двигателя, даже при наличии штатного ключа.

Процесс адаптации заключается в программной "связке" иммобилайзера, блока управления двигателем и чипов ключей зажигания. Это обеспечивает криптографическое соответствие компонентов и подтверждает легитимность доступа к автомобилю. Невыполнение операции приведет к постоянной ошибке иммобилайзера в системе.

Методы адаптации

1. Официальный дилерский сервис
   • Требуется подключение к заводскому диагностическому оборудованию (например, VAS, DELPHI)
   • Использование защищенных паролей доступа (PIN/SKOBI/CPIN) из базы производителя
   • Обязательное наличие всех штатных ключей
2. Специализированные автосервисы
   • Применение мультимарочных сканеров (Launch, Autocom) с опцией иммо-обучения
   • Возможность генерации кодов доступа через эмуляторы
   • Необходимость физического присутствия всех ключей
3. Самостоятельная адаптация (для отдельных моделей)
   • Через штатную комбинацию педалей и замка зажигания (требует точного соблюдения алгоритма)
   • С использованием OBD-адаптеров и ПО (например, для некоторых Renault, Lada)

Критические требования:

Оригинальные ключи	Все существующие ключи должны присутствовать при адаптации
Совместимость компонентов	Новый ЭБУ должен соответствовать VIN и параметрам автомобиля
Исходные данные	Требуются заводские коды безопасности (при дилерском методе)

Важно: Неправильная адаптация может вызвать полную блокировку системы. Для современных автомобилей (после ~2010 г.) самостоятельная привязка крайне затруднена из-за усиленной криптозащиты. Обращение к профильным специалистам с лицензионным оборудованием является наиболее надежным решением.

Калибровка новых датчиков ключа

После установки нового ключа или замены компонентов иммобилайзера обязательна процедура калибровки, иначе система не распознает чип и заблокирует запуск двигателя. Этот процесс синхронизирует электронный код транспондера ключа с блоком управления автомобиля, создавая уникальную "пару" для идентификации.

Способ калибровки зависит от модели авто и типа иммобилайзера: некоторые системы требуют использования сервисного сканера, другие допускают ручную процедуру через штатные кнопки. Неправильная синхронизация приведет к сбоям в работе противоугонной системы.

Методы синхронизации ключа

• Диагностическое оборудование: Подключение OBD-сканера к разъёму автомобиля с запуском специализированного ПО для регистрации ключей в памяти ЭБУ.
• Штатный алгоритм: Последовательность действий с педалями, замком зажигания или кнопкой старта (например: 3 включения зажигания с нажатием тормоза).
• Мастер-ключ: Присутствие ранее зарегистрированного ключа в салоне во время программирования дубликата.

Критические ошибки при калибровке: Попытка использовать неподготовленный чип, отсутствие доступа к PIN-коду иммобилайзера или нарушение временных интервалов при ручной процедуре. Всегда уточняйте инструкцию для конкретной марки авто!

Симптом ошибки	Причина	Решение
Мигает значок иммобилайзера	Ключ не распознан	Перезапуск процедуры синхронизации
Двигатель глохнет через 2-3 секунды	Сбой верификации кода	Проверка целостности чипа ключа

Ручная синхронизация с блоком UCH

Ручная синхронизация иммобилайзера с блоком UCH (Unit Control Head) – аварийная процедура для восстановления связи между ключом и системой безопасности автомобиля. Она активируется при сбоях в распознавании чип-ключа, например, после разряда батареи или замены элементов управления. Точный алгоритм зависит от модели авто и производителя, но общие принципы универсальны.

Перед началом убедитесь, что ключ исправен, а аккумулятор заряжен. Процедура требует строгого соблюдения временных интервалов: малейшее отклонение приведет к ошибке. Ниже приведен типовой порядок действий для большинства автомобилей.

Пошаговая инструкция

1. Вставьте ключ в замок зажигания (не поворачивайте).
2. Быстро включите зажигание на 1-2 секунды, затем выключите.
3. Извлеките ключ и удерживайте кнопку разблокировки на брелоке 5-10 секунд.
4. Повторно вставьте ключ и включите зажигание на 10 минут (контрольная лампа иммобилайзера мигнет 1 раз).
5. Выключите зажигание на 10 секунд.
6. Повторите пункты 4-5 еще дважды (всего 3 цикла).
7. Запустите двигатель – синхронизация завершена при успешном старте.

Критические нюансы:

• Тайминг: Используйте секундомер для точности.
• Безопасность: Процедура выполняется только на стояночном тормозе.
• Ошибки: При сбое повторите попытку через 5 минут.

Ситуация	Действие
Лампа иммобилайзера не гаснет	Проверьте диагностическим сканером ошибки UCH
Двигатель глохнет через 2-3 секунды	Замените батарейку в ключе и повторите синхронизацию

Важно: На некоторых моделях (например, Renault, Lada) требуется ввод пин-кода через педаль газа или штатную магнитолу. Уточняйте данные в сервисной документации.

Особенности работы с Toyota/Lexus (чип 4C)

Чип 4C – это криптотранспондер, применяемый в иммобилайзерах Toyota/Lexus. Он использует динамический шифрованный диалог с ЭБУ двигателя через RFID-связь. При несовпадении кода система блокирует топливный насос и форсунки, делая запуск невозможным.

Особенность чипа 4C – сложный протокол аутентификации с плавающим кодом, исключающий простые методы клонирования. Работа требует специализированного оборудования и понимания алгоритма "запрос-ответ" между ключом и иммобилайзером.

Ключевые аспекты взаимодействия

Основные методы работы с системой:

1. Добавление ключей: через диагностический разъем OBD-II с помощью:
   • Оригинальных сканеров Techstream
   • Совместимого ПО (например, Tango Key Programmer)
   Требует наличия хотя бы одного мастер-ключа.
2. Эмуляция иммобилайзера:
   • Установка эмуляторов типа StarLine BP-03
   • Перепрошивка EEPROM ЭБУ с отключением проверки чипа
   • Использование обходчиков с антенной на ключе

Проблема	Решение	Риски
Потеря всех ключей	Считывание дампа из иммобилайзера, генерация нового ключа	Блокировка ЭБУ при ошибках
Сбой синхронизации	Перезапись кодов синхронизации через диагностику	Необходимость дилерского оборудования

Критические предостережения: Прямое отключение без эмулятора нарушает работу CAN-шины. При перепрошивке ЭБУ обязательна резервная копия EEPROM. Несанкционированное вмешательство может активировать аварийный режим двигателя.

Отключение системы VATS на GM

Система VATS (Vehicle Anti-Theft System) на автомобилях GM использует ключ со встроенным резистором. При повороте ключа ЭБУ двигателя проверяет сопротивление резистора. Если значение не соответствует запрограммированному, топливный насос и форсунки блокируются, предотвращая запуск двигателя. Отключение требуется при утере оригинальных ключей, неисправностях проводки или замка зажигания.

Самостоятельное вмешательство в систему VATS несет риски: ошибки могут вызвать полный отказ запуска двигателя или повреждение ЭБУ. Все работы выполняются при отключенном аккумуляторе. Рассмотрим два основных метода обхода.

Способы отключения VATS

1. Программное отключение через ЭБУ:

• Требует перепрошивки блока управления с помощью диагностического оборудования (Tech2, HP Tuners, Universal Patcher)
• Удаление функции проверки резистора из ПО ЭБУ
• Необходимы специализированные знания и доступ к софту

2. Установка эмулятора (обходчика):

1. Определите номинал резистора в ключе:
   • Измерьте сопротивление мультиметром
   • Используйте таблицу стандартных значений VATS (15 вариантов от 0.402 до 11.8 кОм)
2. Подключите эмулятор параллельно проводам VATS:

   Цвет проводов	Подключение
   Фиолетовый/Белый	К эмулятору (сигнальный +)
   Черный	К эмулятору и массе (сигнальный -)

3. Закрепите модуль вблизи замка зажигания

Важно: При пайке используйте термоусадку для изоляции. После подключения проверьте сопротивление цепи мультиметром перед подачей питания. Альтернатива эмулятору – впайка резистора нужного номинала напрямую в провода VATS, но этот метод менее надежен при смене ключей.

Иммобилайзеры VAG-группы: Immobilizer II/III

Отключение штатного иммобилайзера в автомобилях Volkswagen, Audi, Skoda, Seat (VAG) поколений Immobilizer II (1997-2003) и Immobilizer III (2003-2009) требует профессионального оборудования и знаний. Самостоятельные манипуляции без понимания архитектуры системы приводят к полной блокировке двигателя.

Основной метод – программное отключение через перепрошивку электронного блока управления (ЭБУ). Физическое удаление компонентов иммобилайзера неэффективно, так как система интегрирована в диагностическую шину CAN. Критически важно сохранить работоспособность коммуникации между узлами.

Порядок отключения

Процедура выполняется в сертифицированных сервисах:

1. Диагностика: Считывание кодов неисправностей через диагностический разъем OBD-II.
2. Идентификация компонентов:
   • Модель ЭБУ двигателя (примеры: EDC15, ME7.5)
   • Версия иммобилайзера (определяется по VIN)
   • Состояние чипа в ключе зажигания (T5, T6, T8 или T10)
3. Извлечение прошивки: Считывание ПО ЭБУ с помощью программаторов (K-Tag, MPPS, BDM).
4. Модификация ПО: Отключение проверки кода иммобилайзера в шестнадцатеричном редакторе (пример адресов для IMMO II: 3B000-3BFFF).
5. Валидация: Проверка контрольных сумм прошивки (CRC32).
6. Запись и адаптация: Загрузка модифицированной прошивки в ЭБУ и обучение новых ключей.

Поколение	Особенности отключения	Риски
Immobilizer II	Требует правки EEPROM ЭБУ. Используется статический код.	Ошибка CRC блокирует запуск
Immobilizer III	Динамическое шифрование. Необходимо отключать криптозащиту в Flash-памяти	Повреждение ЭБУ при некорректном считывании

Важно: После отключения иммобилайзера ключи теряют функцию противоугона. Для корректной работы систем АБС и ESP может потребоваться дополнительная адаптация датчиков.

Обход Nissan NATS 2.0

Система NATS 2.0 (Nissan Anti-Theft System) интегрирована в электронику автомобиля и блокирует запуск двигателя при отсутствии распознанного чип-ключа. Обход требуется при утере ключей, замене ЭБУ или установке дополнительного противоугонного оборудования. Работы затрагивают иммобилайзер, блок управления двигателем и замок зажигания.

Физическое вмешательство без понимания схемы может повредить электронику. Обязательно снимите клеммы с АКБ перед началом работ. Убедитесь в наличии совместимых компонентов: эмулятора NATS, оригинального ключа с чипом (для модуля обходчика) или перепрошитого ЭБУ. Альтернатива – замена всей системы иммобилайзера на универсальную.

Основные методы обхода

Выбор способа зависит от модели авто и доступного оборудования:

• Эмулятор NATS – микропроцессорный модуль, имитирующий сигналы штатного иммобилайзера. Подключается между ЭБУ и блоком NATS через разъемы CAN-шины.
• Перепрошивка ЭБУ – программное отключение проверки иммобилайзера через перезапись ПО блока управления. Требует оборудование для чип-тюнинга и доступ к диагностическому разъему OBD-II.
• Обходчик с ключом – компактный модуль с антенной, внутри которого закрепляется чип от рабочего ключа. Устанавливается рядом с замком зажигания для считывания метки.

Этапы установки эмулятора (пример):

1. Определите расположение блока NATS (обычно за центральной консолью).
2. Отсоедините штатные разъемы CAN-шины от блока иммобилайзера.
3. Подключите эмулятор в разрыв цепи между ЭБУ и блоком NATS согласно цветовой схеме проводов.
4. Зафиксируйте модуль стяжками, избегая контакта с подвижными элементами.
5. Проверьте запуск двигателя с новым ключом без чипа.

Метод	Надежность	Сложность
Эмулятор NATS	Высокая	Средняя
Перепрошивка ЭБУ	Абсолютная	Высокая
Обходчик с ключом	Средняя	Низкая

Важно! После обхода система диагностики может выдавать ошибку P1615 (NATS Malfunction). Для её устранения потребуется сброс через диагностический сканер. На некоторых моделях (X-Trail T31, Qashqai J10) дополнительно отключайте противоугонную функцию в настройках бортового компьютера.

Форд PATS: клонирование ключей

Клонирование ключей PATS (Passive Anti-Theft System) позволяет создать дубликат транспондерного ключа без программирования через диагностический разъем. Метод основан на копировании уникального кода чипа RFID оригинального ключа на заготовку-донор. Для этого требуются специальные устройства: программаторы (например, Tango, MVP Pro, Orange5) и совместимые чип-ключи (чаще PCF7936 или 7935).

Процедура исключает необходимость подключения к ЭБУ автомобиля, но требует физического доступа к рабочему мастер-ключу. Клонированные ключи сохраняют ограничения системы: одновременная регистрация не более 8 ключей в памяти PATS. При утере всех оригинальных ключей клонирование невозможно – потребуется перепрошивка иммобилайзера.

Этапы клонирования

1. Считывание данных:
   • Мастер-ключ помещается в считыватель программатора
   • Извлекаются криптографические параметры (ID, блоки конфигурации)
2. Подготовка донора:
   • Выбор чипа-реплики с идентичным типом (например, Texas Instruments 4D63)
   • Стирание заводских данных на заготовке
3. Запись информации:
   • Перенос скопированных параметров на чип-донор
   • Верификация данных программирующим оборудованием

Преимущества	Риски
Отсутствие необходимости в диагностическом сканере	Совместимость только с моделями Ford до 2015 года
Минимальное время процедуры (3-7 минут)	Невозможность добавления ключа при утере всех оригиналов
Снижение стоимости дубликата на 30-40%	Ошибки записи приводят к "смерти" чипа-донора

Важно! Клонированные ключи не обучают автомобиль – они лишь имитируют сигнал оригинала. Для моделей с шифрованием ID60 (новее 2012 г.) метод часто неработоспособен из-за динамического кода. При изготовлении дубликата сохраняйте минимум один заводской ключ – без него сброс PATS потребует замены ЭБУ, иммобилайзера и замка зажигания.

Уязвимости иммобилайзеров Kia/Hyundai

Основной недостаток кроется в отсутствии стандартного иммобилайзера в базовых комплектациях многих моделей (особенно для рынка США), выпущенных до 2021 года. Это позволяло запускать двигатель простой механической деформацией замка зажигания без электронной аутентификации ключа.

Даже в модификациях с иммобилайзером обнаружены критичные просчеты в защите порта OBD-II. Злоумышленники используют дешевые сканеры (например, китайские программы типа "Kia/Hyundai OBD Tool") для принудительной записи новых ключей за 5-10 минут, игнорируя криптозащиту.

Ключевые векторы атак

• Физический обход блокировки
  Отвертка или USB-кабель вставляется в замок зажигания для симуляции работы ключа (метод "Kia Challenge" в TikTok)
• OBD-II инъекции
  Через диагностический разъем подаются команды на отключение защиты и генерацию дубликата транспондера
• CAN-injection
  Прямое подключение к шине CAN за рулевой колонкой для отправки ложных сигналов о распознавании ключа

Уязвимые модели	Период выпуска
Kia Rio, Soul, Optima	2011-2021
Hyundai Elantra, Tucson, Santa Fe	2016-2021

Производитель выпустил бесплатное обновление прошивки для закрытия OBD-уязвимости, но оно требует визита к дилеру и не защищает от механического взлома. Эффективным решением остается только установка дополнительных блокировок с реле разрыва цепи стартера или ГБО.

BMW EWS: эмуляция через ICOM

Эмуляция системы EWS на BMW через ICOM Next/B позволяет обойти штатный иммобилайзер при замене ЭБУ двигателя или возникновении сбоев синхронизации. ICOM выступает в роли программного эмулятора, имитирующего корректный обмен сигналами между блоком управления двигателя (DME/DDE) и модулем EWS.

Процедура требует физического подключения ICOM к OBD-II разъему автомобиля и взаимодействия со специализированным ПО (например, ISTA/P, WinKFP или Tool32). Эмуляция актуальна для моделей BMW с системами EWS II, EWS III и EWS IV, выпущенных примерно до 2008 года.

Ключевые этапы эмуляции EWS через ICOM

Предварительные условия:

• Наличие исправного диагностического комплекса ICOM Next A+B+C
• Установленное ПО (ISTA/P, WinKFP) с актуальными базами данных
• Извлечение ISN-кода (Individual Serial Number) из старого ЭБУ или модуля EWS*

*При невозможности считывания ISN потребуется генерация нового кода через оборудование для EEPROM-чипов.

Последовательность действий:

1. Подключите ICOM к автомобилю и ПК, запустите ПО WinKFP/ISTA
2. Войдите в режим программирования (Enable Debug/Flash mode)
3. Выберите в меню функцию эмуляции EWS (Emulate EWS module)
4. Введите полученный ISN-код в соответствующее поле программы
5. Загрузите в ICOM виртуальный образ модуля EWS
6. Выполните синхронизацию ISN-кода между эмулируемым EWS и новым ЭБУ
7. Проверьте отсутствие ошибок связанных с иммобилайзером (коды 0xA0C1, 0xA3C2)

Риски	Последствия
Некорректный ISN-код	Блокировка запуска двигателя, ошибка EWS-DME misalignment
Обрыв связи во время прошивки	Повреждение ПО ICOM/ЭБУ, необходимость перепрошивки
Ошибки в ПО	Сбои CAN-шины, ложные сигналы иммобилайзера

Важно: После успешной эмуляции ICOM должен оставаться подключенным к автомобилю постоянно, так как он заменяет физический модуль EWS. Отключение ICOM приведет к невозможности запуска двигателя.

Тестирование мультиметром цепей антенны

Проверка целостности и исправности цепей антенны иммобилайзера – критический этап диагностики. Начните с отключения минусовой клеммы аккумулятора для безопасности. Снимите обшивку рулевой колонки или кожух замка зажигания, чтобы получить доступ к кольцевой антенне (транспондеру) и её разъему. Найдите электрическую схему вашей конкретной модели автомобиля для идентификации назначения контактов в разъеме антенны.

Наиболее важными для проверки являются цепи питания антенны и сигнального провода к блоку управления иммобилайзером. Вам потребуется цифровой мультиметр, переключенный в режим измерения сопротивления (Ом) для проверки целостности и в режим постоянного напряжения (Вольты DC) для проверки питания.

Проверка сопротивления антенны

Отсоедините разъем антенны от жгута проводки. Установите мультиметр в режим измерения сопротивления (Ω). Подключите щупы мультиметра к контактам самой антенны (не к разъему автомобиля!).

• Нормальное значение: Сопротивление исправной кольцевой антенны обычно лежит в диапазоне от 5 до 20 Ом (точное значение уточняйте по схеме или спецификациям производителя).
• Обрыв: Показание "OL" (Overload) или бесконечность (∞) указывает на обрыв витков в катушке антенны. Антенна неработоспособна и требует замены.
• Короткое замыкание: Значение, близкое к 0 Ом (кроме момента первоначального подключения щупов), сигнализирует о внутреннем коротком замыкании в антенне. Замена необходима.

Проверка целостности цепи от антенны к ЭБУ

Подключите разъем антенны обратно к жгуту автомобиля. На стороне жгута проводки, идущего к блоку управления иммобилайзером (ЭБУ), отсоедините соответствующий разъем. Используйте мультиметр в режиме измерения сопротивления (Ω).

1. Одним щупом прикоснитесь к контакту сигнального провода антенны на разъеме ЭБУ иммобилайзера.
2. Другим щупом прикоснитесь к соответствующему контакту сигнального провода на разъеме антенны (со стороны жгута автомобиля).
3. Норма: Сопротивление должно быть очень низким, близким к 0 Ом (допускаются десятые доли Ома). Это подтверждает целостность сигнального провода.
4. Обрыв: Значение "OL" или ∞ указывает на обрыв в сигнальном проводе между антенной и ЭБУ.
5. Аналогично проверьте целостность провода "массы" антенны, прозвонив его контакт на разъеме антенны до надежной точки кузова автомобиля (очищенной от краски/коррозии). Сопротивление также должно быть близко к 0 Ом.

Проверка напряжения питания антенны

Временно подключите минусовую клемму АКБ. Включите зажигание (положение "ON" или "ACC", двигатель не запускайте). Установите мультиметр в режим измерения постоянного напряжения (V DC).

• Отсоедините разъем антенны со стороны жгута автомобиля.
• Подключите черный щуп мультиметра к надежной "массе" (кузов, минус АКБ).
• Красным щупом поочередно коснитесь контактов питания в разъеме жгута автомобиля.
• Норма: На одном из контактов должно появиться напряжение, соответствующее бортовой сети автомобиля – обычно ~12 В (или +5В, в зависимости от конструкции системы, уточняйте по схеме).
• Отсутствие питания: Если напряжение на предполагаемом контакте питания отсутствует, проблема в цепи питания от ЭБУ иммобилайзера или предохранителе. Проверьте предохранители, отвечающие за иммобилайзер/зажигание.

Важно: Некоторые системы могут подавать питание на антенну только кратковременно при включении зажигания или при попытке запуска. Если напряжение не появляется, попросите помощника кратковременно повернуть ключ в положение "START" (стартер) или используйте диагностический сканер для активации антенны.

Параметр	Метод проверки	Нормальное значение	Признак неисправности
Сопротивление антенны	Измерение на отсоединенной антенне	5-20 Ом (уточнить по модели)	OL/∞ (обрыв) или ~0 Ом (КЗ)
Целостность сигнального провода	Прозвонка от разъема антенны до разъема ЭБУ	~0 Ом	OL/∞ (обрыв)
Напряжение питания антенны	Измерение на разъеме жгута (зажигание ON)	+5В или +12В (уточнить)	0В (обрыв цепи питания)

Обнаружение обрыва цепи, короткого замыкания или отсутствия питания указывает на проблему в проводке или самой антенне. Устранение обрыва/КЗ в проводах или замена неисправной антенны часто решает проблему связи с ключом. Если все проверки показывают норму, но проблема сохраняется, неисправность может крыться в самом блоке управления иммобилайзером или ключе, либо требуется углубленная диагностика с помощью сканера и осциллографа для анализа сигналов. Замена или репайр ЭБУ иммобилайзера/перепрошивка ключей – сложные процедуры, часто требующие профессионального оборудования.

Проверка работоспособности блока управления

Блок управления иммобилайзером – критически важный компонент. Его неисправность приводит к полной блокировке запуска двигателя. Начинайте диагностику с визуального осмотра: проверьте целостность корпуса, отсутствие коррозии на контактах и следов перегрева. Убедитесь в надежности фиксации разъемов и отсутствии повреждений проводки вблизи блока.

Далее измерьте мультиметром параметры электропитания. При включенном зажигании проверьте наличие +12V на силовых контактах (обычно красный/желтый провода) и надежность заземления (черный/коричневый провод). Сопротивление между массовым выводом и кузовом должно быть менее 1 Ома. Отсутствие напряжения укажет на проблемы с предохранителем или реле.

Диагностические процедуры

1. Сканирование ошибок: подключите диагностический сканер к OBD-II разъему. Считайте коды неисправностей из раздела "Immobilizer" или "Body Control Module".
2. Проверка связи: через сканер убедитесь, что блок иммобилайзера корректно обменивается данными с ЭБУ двигателя (отсутствие ошибок Uxxxx, связанных с коммуникацией).
3. Тест антенны: измерьте сопротивление петли считывателя (обычно 5-15 Ом). Обрыв или короткое замыкание требуют замены кольца иммобилайзера.

Параметр	Норма	Отклонение
Напряжение питания	12.0-14.5V	Обрыв цепи, неисправность АКБ
Сопротивление антенны	5-15 Ом	Обрыв/КЗ петли считывателя
Диагностические коды	P1600-P1699	Ошибки иммобилайзера

При обнаружении аппаратной неисправности блока (отсутствие реакции на сканер, физические повреждения) требуется замена с последующей привязкой к ЭБУ. Для перепрошивки или программирования нового блока используйте специализированное оборудование. Важно: некорректные манипуляции могут заблокировать систему.

Интерфейсы для работы с иммобилайзерами: MVP Pro

MVP Pro – профессиональный диагностический интерфейс для работы с иммобилайзерами различных автомобильных марок. Устройство подключается к OBD-II разъему и через специализированное ПО взаимодействует с электронными блоками управления (ЭБУ) и противоугонными системами.

Главная задача MVP Pro – обеспечить доступ к функциям иммобилайзера для его временного или постоянного отключения, перепрограммирования ключей, сброса ошибок и адаптации новых компонентов. Он поддерживает протоколы диагностики для европейских, азиатских и американских авто.

Ключевые возможности MVP Pro

• Отключение иммобилайзера: Полное обход блокировки двигателя при утере ключей или сбоях системы
• Программирование ключей: Добавление/удаление транспондеров без посещения дилера
• Адаптация компонентов: Синхронизация новых ЭБУ, иммобилайзеров и замков зажигания
• Чтение и сброс PIN-кодов: Получение заводских кодов доступа для критических операций

Тип операции	Пример применения	Риски при ошибке
Полное отключение	Установка ЭБУ без иммобилайзера	Блокировка запуска двигателя
Эмуляция ключа	Потеря всех оригинальных ключей	Некорректная работа сигнализации

Важно: Работа с MVP Pro требует точного соблюдения алгоритмов для конкретной модели авто. Неправильные действия могут заблокировать ЭБУ или повредить иммобилайзер.

Ошибки при перепрошивке и их устранение

Процедура перепрошивки иммобилайзера требует высокой точности и специализированного оборудования. Любое отклонение от алгоритма или сбой питания может привести к критическим ошибкам. Некорректное вмешательство способно полностью заблокировать электронный блок управления (ЭБУ), сделав запуск двигателя невозможным без профессионального восстановления.

Распространенные риски включают повреждение ПО контроллера, конфликты сигналов CAN-шины и физические поломки компонентов. Особенно опасны прерывание процесса записи данных, использование несовместимого софта или ошибочный выбор протокола связи. Эти ситуации требуют четкого понимания методов диагностики и восстановления.

Типовые сбои и методы решения

Ошибка	Причина	Устранение
ECU не отвечает	Неправильное подключение адаптера Обрыв CAN-линии	Проверить распиновку разъема OBD-II Протестировать целостность проводов мультиметром
Ошибка контрольной суммы	Повреждение файла прошивки Скачок напряжения	Перезагрузить ПО программатора Использовать стабилизатор питания 12В
"Access Denied"	Активация заводской защиты Неверный PIN-код	Применить аппаратный эмулятор иммобилайзера Считать код доступа через дилерский сканер
Вечный запуск	Сбой синхронизации ключей Ошибка в EEPROM	Повторить процедуру адаптации брелоков Ручная коррекция дампа памяти

При полной блокировке ЭБУ (brick mode) алгоритм включает:

1. Аварийное отключение АКБ на 15 минут
2. Запись оригинальной прошивки через Boot-режим
3. Аппаратную перепайку микросхемы EEPROM при необходимости

Важно: Для сложных случаев (например, ошибка P1610/P0513) используйте профессиональные инструменты:

• Автотестеры типа Launch X431
• Адаптеры с поддержкой J2534
• Программы для редактирования дампов (PCMFlash, K-Tag)

Эмуляторы сигнала CAN-H/CAN-L

Эмуляторы сигнала CAN-H/CAN-L – это электронные модули, имитирующие корректный обмен данными между иммобилайзером и ЭБУ двигателя по шине CAN. Они внедряются в цифровую сеть автомобиля, перехватывая и подменяя сигналы, связанные с проверкой ключа. Устройства актуальны при утере оригинального ключа, повреждении чипа транспондера или неисправности иммобилайзера, когда штатная защита блокирует запуск двигателя.

Принцип основан на постоянной генерации правильных кодов авторизации, которые ЭБУ ожидает получить от иммобилайзера. Эмулятор врезается в CAN-шину (обычно в районе замка зажигания или блока управления) и "обманывает" систему, заставляя ее распознавать любой ключ или вовсе игнорировать процедуру верификации. Это позволяет завести мотор без участия штатной противоугонной системы.

Особенности применения и риски

Эмуляторы требуют точного подключения к двум проводам шины CAN (CAN-High и CAN-Low) и иногда – к линиям питания. Для корректной работы необходимо:

• Определить протокол CAN-шины конкретной модели авто (K-Line, CAN-Bus, VAN)
• Подобрать совместимый эмулятор с поддержкой нужного протокола
• Обеспечить физический доступ к диагностическому разъёму или проводке иммобилайзера

Основные риски использования:

Технический сбой	Некорректная установка повреждает CAN-шину, выводя из строя другие системы (ABS, подушки безопасности)
Безопасность	Автомобиль остается без защиты – угонщики легко запустят двигатель
Ошибки ЭБУ	Некоторые ЭБУ блокируются при обнаружении подмены сигналов

Важно: установка эмуляторов нарушает конструктивную безопасность и запрещена в большинстве стран. Альтернатива – перепрошивка ЭБУ с отключением иммобилайзера в софте или использование мастер-ключей через дилерское оборудование.

Экстренная разблокировка кнопкой Valet

При критическом сбое иммобилайзера или утере ключа с чипом экстренная разблокировка через кнопку Valet позволяет временно запустить двигатель. Данная функция активирует резервный режим работы противоугонной системы, игнорируя запрос на идентификацию метки.

Процедура требует точного соблюдения производителем алгоритма действий. Неправильная активация может заблокировать электронные компоненты автомобиля на 10-30 минут. Все манипуляции выполняются при выключенном зажигании.

Стандартная последовательность действий

1. Найти скрытую кнопку Valet (чаще расположена в районе рулевой колонки, бардачка или предохранителей)
2. Включить зажигание без запуска двигателя
3. Нажать Valet 3-7 раз с интервалом 0.5 секунды (количество зависит от модели)
4. Дождаться подтверждения: мигание лампы иммобилайзера или звуковой сигнал
5. Выключить зажигание на 10 секунд
6. Запустить двигатель в стандартном режиме

Критические ограничения:

• Срок действия режима – 1-15 циклов запуска двигателя
• Требует последующей перепрограммировки блока управления
• Не работает при физических повреждениях CAN-шины

Индикация	Значение
Постоянное горение лампы	Ошибка активации
3 мигания + пауза	Режим Valet активен
Частые мигания	Требуется диагностика

Важно: после экстренной разблокировки немедленно обратитесь в сервис для восстановления штатной работы иммобилайзера. Длительная эксплуатация в режиме Valet снижает защиту от угона.

Профессиональный инструмент: АПС-6 и Smok

АПС-6 – это программатор для работы с электронными блоками управления автомобилей. Он позволяет перепрограммировать ЭБУ, удаляя информацию о иммобилайзере из памяти системы. Подключается через диагностический разъем OBD-II, поддерживает модели отечественных и импортных машин. Требует профессиональных навыков и точного выбора прошивки.

Устройство Smok (Smok Commander) предназначено для обхода иммобилайзера путем эмуляции чипа ключа. Прибор встраивается в цепь между замком зажигания и блоком управления, имитируя сигнал штатного транспондера. Особенно эффективен для автомобилей с RFID-метками, но требует физического доступа к проводке.

Особенности применения

Инструмент	Принцип действия	Требования
АПС-6	Полное отключение через перепрошивку ЭБУ	Доступ к OBD-разъему Специализированное ПО Знание протоколов ECU
Smok	Обход защиты без деактивации иммобилайзера	Разборка рулевой колонки Поиск сигнальных проводов Настройка под частоту метки

Критически важно: Оба метода требуют понимания работы CAN-шины и рискуют заблокировать ЭБУ при ошибках. Smok несовместим с системами с динамическим кодом (например, VW Group). Для АПС-6 обязательна актуальная база поддерживаемых авто.

Когда обязательно обращаться к автодиагносту

Самостоятельное вмешательство в систему иммобилайзера может привести к полной блокировке управления автомобилем или повреждению электронных компонентов. Особенно опасно экспериментировать с современными системами, интегрированными в ЭБУ двигателя и сеть CAN-шины.

Немедленно обратитесь к специалисту при возникновении следующих ситуаций:

1. После неудачных попыток самостоятельного отключения иммобилайзера, когда двигатель перестал запускаться, а на приборной панели появились ошибки типа "Immobilizer active" или "Key not recognized".
2. При утере всех ключей или сбоях в работе штатного транспондера – требуется профессиональное перепрограммирование блоков без замены дорогостоящих модулей.
3. На автомобилях с интегрированными системами безопасности (например, Ford PATS, VAG IMMO, Toyota/Nissan с чип-ключами), где некорректное отключение нарушит работу всей электроники.
4. Если иммобилайзер активировал аварийную блокировку после срабатывания сигнализации, механических повреждений или короткого замыкания в проводке.
5. При необходимости сохранить функциональность других систем (запуск, центральный замок, сигнализация), которые могут быть заблокированы при кустарном отключении защиты.

Комплексная защита после деактивации иммобилайзера

Отключение иммобилайзера устраняет защиту от несанкционированного запуска двигателя, делая автомобиль крайне уязвимым для угонщиков. Крайне важно незамедлительно внедрить альтернативные или усиленные охранные системы для компенсации образовавшегося пробела в безопасности.

Базовый штатный иммобилайзер больше не выполняет свою функцию блокировки двигателя, поэтому владелец обязан самостоятельно обеспечить комплексную многоуровневую защиту транспортного средства. Без адекватных замещающих решений автомобиль превращается в легкую добычу для злоумышленников.

Ключевые меры безопасности

• Установка дополнительного иммобилайзера: Монтаж автономного устройства с скрытыми блокирующими реле, разрывающими цепи стартера, зажигания или топливного насоса. Обязательно используйте нестандартные точки подключения.
• Интеграция спутникового мониторинга: GPS/ГЛОНАСС трекер с функцией геозон, оповещением о движении и возможностью дистанционной блокировки двигателя через мобильное приложение.
• Механические барьеры:
  • Блокираторы рулевого вала ("гарпун" или штыревые)
  • Педальные блокираторы (на тормоз/сцепление)
  • Защитные кожухи на руль или коробку передач

Важно: Комбинируйте электронные и механические средства. Сигнализация с датчиками удара/наклона/перемещения должна дублироваться автономным иммобилайзером, не зависящим от основной системы.

Тип защиты	Примеры решений	Критичность
Электронная блокировка	CAN-иммобилайзер, метка RFID	Обязательно
Механическая защита	Блокиратор КПП, рулевой замок	Рекомендовано
Мониторинг	Спутниковый трекер, GSM-сигнализация	Обязательно

Предупреждение: Регулярно проверяйте работоспособность всех установленных систем. Избегайте дешевых универсальных решений – доверяйте монтаж только сертифицированным специалистам с опытом работы с конкретной маркой автомобиля.

Список источников

Иммобилайзер представляет собой критически важный элемент защиты автомобиля от угона. Знание принципов его работы и методов аварийного отключения может предотвратить серьезные проблемы при потере ключей или сбоях электроники.

Следует помнить, что самостоятельное вмешательство в систему иммобилайзера часто нарушает гарантию и требует профессиональных навыков. Неправильные действия способны полностью заблокировать работу двигателя.

Информационные ресурсы

• Официальные руководства по эксплуатации и ремонту конкретных моделей авто (Haynes, Chilton)
• Техническая документация производителей иммобилайзеров (VATS, RFID, PCF7936)
• Специализированные автомобильные форумы (Drivenn, Drom.ru, форумы марковых клубов)
• Видеоинструкции на платформах видеохостинга (YouTube-каналы автоэлектриков)
• Профильные СМИ ("За рулём", "Авторевю", "5 колесо")
• Книги по автомобильной электронике ("Иммобилайзеры: теория и практика обхода")
• Базы данных автосервисов по кодам ошибок и диагностике (Autodata, ELSA)
• Мануалы производителей диагностического оборудования (Launch, Autel)

Видео: Как "отключить" иммобилайзер


• Замена лампочки габаритного огня в автомобиле - пошаговая инструкция

• Автомобили Пежо - модели и цены

• Шея мотоциклиста - как ездить без сквозняка
