Как заменить подшипник генератора ВАЗ-2107 своими руками

Статья обновлена: 18.08.2025

Исправный генератор критичен для работы автомобиля ВАЗ-2107. Он обеспечивает питание бортовой сети и заряд аккумулятора во время движения.

Износ подшипника генератора – распространённая неисправность. Проявляется характерным гулом или свистом из моторного отсека. Игнорирование проблемы приводит к заклиниванию ротора и выходу узла из строя.

Замена подшипника своими руками возможна при наличии базовых навыков и инструментов. Работа требует аккуратности и чёткого соблюдения последовательности действий.

Определение признаков неисправности подшипника генератора

Характерный признак износа – появление посторонних звуков со стороны генератора при работе двигателя. Шум проявляется как монотонный гул, вой или скрежет, усиливающийся при повышении оборотов.

Звуковые симптомы часто сопровождаются вибрацией корпуса генератора, ощутимой при касании рукой. В запущенных случаях возможно задымление из-за перегрева обмоток или заклинивание ротора.

Ключевые индикаторы для диагностики:

Изменение тональности шума при кратковременном снятии ремня генератора (звук пропадает/меняется)
Усиление гула при включении мощных потребителей (фары, печка, обогрев стекла)
Ощутимый люфт ротора при покачивании рукой после снятия ремня (радиальный и осевой зазор)
Появление металлической стружки вокруг вала или внутри корпуса при визуальном осмотре

Важно: дифференцируйте шум подшипника от свиста ремня (исчезает при нанесении воды) и гудения трансмиссии (меняется при выжиме сцепления).

Обесточивание бортовой сети (снятие клеммы АКБ)

Отключение аккумуляторной батареи – обязательный первый шаг при любых работах с электрооборудованием ВАЗ-2107. Это исключает риск короткого замыкания при случайном контакте инструмента с токоведущими частями генератора или проводки. Нарушение этого правила может привести к выходу из строя реле-регулятора, диодного моста или пожарной опасности.

Используйте ключ на 10 мм для ослабления гайки крепления отрицательной (–) клеммы на выводе АКБ. Снимите клемму с вывода и надежно зафиксируйте ее в стороне, исключив любой возможный контакт с клеммой или металлическими частями кузова. Убедитесь, что отсоединена именно "масса" (минусовая клемма), так как это разрывает цепь между бортовой сетью и кузовом автомобиля.

Порядок действий и важные нюансы

Перед отсоединением убедитесь, что зажигание выключено, а все потребители энергии (фары, магнитола) деактивированы. После снятия клеммы:

Изолируйте контакт: Оберните снятую минусовую клемму чистой ветошью или поместите в пластиковый колпачок.
Проверьте изоляцию: Убедитесь, что клемма не соприкасается с кузовом, двигателем или положительным выводом АКБ.
Контроль времени: Помните – отключение АКБ сбрасывает настройки бортового компьютера (если установлен) и часов. Заранее зафиксируйте важные параметры.

Критически важно: Никогда не начинайте демонтаж генератора или его разборку без визуального подтверждения снятой минусовой клеммы. Даже кратковременный контакт проводки с массой под напряжением выведет электронные компоненты из строя.

Демонтаж пластмассового кожуха вентилятора

Отключите минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания. Убедитесь, что ключ зажигания находится в положении "0", а все потребители электроэнергии выключены.

Снимите защитный резиновый колпачок с гайки крепления шкива генератора. Фиксируйте шкив от проворачивания, вставив металлический штырь или отвертку между лопастями крыльчатки и корпусом генератора. Это исключит движение вала при откручивании.

Последовательность работ:

Открутите гайку шкива накидным ключом на 19 мм, вращая против часовой стрелки.
Снимите шкив, осторожно стянув его с вала ротора (может потребоваться легкое поддевание отверткой).
Выкрутите три болта крепления кожуха к корпусу генератора ключом на 8 мм.
Аккуратно расшатайте кожух из посадочных пазов, избегая резких движений – пластик старый и хрупкий.
Снимите кожух вместе с прикрепленным к нему вентилятором, контролируя положение проводов датчика температуры (при наличии).

Деталь	Инструмент	Примечание
Гайка шкива	Ключ на 19 мм	Требуется жесткая фиксация ротора
Болты кожуха	Ключ на 8 мм	Расположены по периметру корпуса

Осмотрите посадочные места кожуха на корпусе генератора – очистите их от грязи и остатков уплотнителя. Проверьте целостность пластиковых защелок на кожухе перед установкой обратно. Храните снятые болты и гайку в отдельной емкости во избежание потери.

Ослабление натяжного болта генератора

Для снятия ремня привода генератора требуется ослабить натяжной болт, расположенный на нижнем кронштейне крепления. Этот болт проходит через проушину генератора и регулировочную планку, фиксируя положение агрегата относительно двигателя. Предварительно отключите минусовую клемму аккумулятора для предотвращения короткого замыкания.

Используйте рожковый ключ на 17 мм или головку с воротком. Болт часто подвержен коррозии – при затрудненном откручивании обработайте резьбовое соединение проникающей смазкой (WD-40, "жидкий ключ"). Проворачивайте болт против часовой стрелки до полного освобождения хода генератора.

Порядок действий

Зафиксируйте генератор рукой, чтобы избежать резкого смещения при ослаблении.
Медленно выкручивайте болт до момента, когда генератор свободно двигается по регулировочной планке.
Полностью снимите приводной ремень со шкивов коленвала, генератора и насоса ГУР/помпы.

Важно: Запомните положение регулировочной планки и количество витков при откручивании для упрощения сборки. Осмотрите болт и гайку на предмет повреждений резьбы – при сильной деформации замените детали.

Снятие приводного ремня генератора

Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Проверьте состояние ремня на предмет трещин и расслоений – это поможет оценить необходимость его замены в процессе работ.

Ослабьте гайку крепления генератора к верхней регулировочной планке гаечным ключом на 13 мм. Ослабьте нижнее крепление генератора к кронштейну двигателя ключом на 17 мм, контролируя положение агрегата.

Последовательность ослабления натяжения

Сместите генератор к блоку двигателя до ослабления ремня. При необходимости используйте монтажную лопатку для создания рычага между корпусом генератора и опорными точками блока цилиндров. Добейтесь свободного хода ремня рукой – нормальный прогиб при нажатии (10 кгс) должен составлять 10-15 мм на самом длинном участке между шкивами.

Снимите ремень со шкива генератора
Демонтируйте его со шкива коленчатого вала
Извлеките из направляющих шкива насоса охлаждающей жидкости

Важно: Зафиксируйте положение регулировочной планки перед полным выкручиванием гаек – это упростит обратную установку. Избегайте резких перекосов генератора при смещении, чтобы не повредить крепежные проушины.

Крепежный элемент	Размер ключа	Направление ослабления
Верхняя гайка регулировочной планки	13 мм	Против часовой стрелки
Нижнее крепление к кронштейну	17 мм	Против часовой стрелки

Отключение колодки проводов от генератора

Найдите пластиковую колодку с пучком проводов, подключенную к задней части генератора вблизи шкива. Проверьте наличие фиксирующей защелки или язычка на верхней части разъема.

Нажмите пальцем на фиксатор (обычно вверх или вбок) до характерного щелчка. Не применяйте чрезмерное усилие во избежание поломки пластиковых элементов. При наличии грязи предварительно очистите зону вокруг разъема.

Последовательность действий

Отсоедините минусовую клемму АКБ для предотвращения короткого замыкания
Аккуратно потяните колодку на себя, удерживая фиксатор в отжатом положении
При затрудненном снятии используйте плоскую отвертку для аккуратного поддевания корпуса разъема
Проверьте состояние контактов после извлечения колодки

Тип колодки	Особенности
Стандартная (ВАЗ-2107)	Квадратный разъем с 4 контактами, фиксатор сверху
Модифицированная	Прямоугольный разъем с 3 контактами, боковой фиксатор

Уложите отсоединенную колодку в сторону, не допуская натяжения проводов. При наличии следов окисления обработайте контакты WD-40 или спиртом перед повторной установкой.

Отсоединение силового провода от вывода "B+"

Перед началом работ обязательно снимите клемму «минус» с аккумуляторной батареи для исключения короткого замыкания. Убедитесь, что ключ зажигания находится в положении «0», а все электроприборы автомобиля выключены.

Локализуйте вывод "B+" генератора ВАЗ-2107: он расположен на задней крышке устройства, представляет собой резьбовую шпильку диаметром 8 мм с закрепленной гайкой. К нему подключен толстый красный или красно-коричневый силовой кабель, идущий напрямую к аккумулятору через предохранитель.

Порядок отсоединения

Визуально проверьте состояние провода и клеммы на предмет трещин, окисления или оплавления изоляции.
Зафиксируйте корпус генератора рукой для предотвращения его проворачивания.
Используйте ключ на 10 мм для ослабления контргайки на шпильке "B+".
Снимите гайку и шайбу полностью, аккуратно стянув их с резьбового вывода.
Отведите клемму провода в сторону от генератора, избегая контакта с металлическими частями кузова.

При сильном окислении обработайте соединение WD-40, выждав 3-5 минут перед откручиванием. После демонтажа изолируйте оголенный конец провода чистой ветошью или изолентой для предотвращения случайного замыкания.

Выкручивание нижнего крепежного болта

Предварительно ослабьте натяжение ремня генератора, открутив верхний регулировочный болт и сместив корпус агрегата к двигателю. Это обеспечит необходимый зазор между кронштейном и нижним крепежом для беспрепятственного извлечения.

Обеспечьте стабильную фиксацию генератора рукой или монтажной лопаткой, предотвращая его проворачивание. Используйте торцевой ключ на 17 мм с удлинителем и трещоткой для доступа к труднодоступному болту, расположенному под помпой системы охлаждения.

Порядок действий

Обработайте резьбовое соединение проникающей смазкой WD-40 за 10–15 минут до демонтажа
Установите головку ключа строго перпендикулярно граням болта во избежание срыва
Приложите короткие рывковые усилия против часовой стрелки для срыва прикипевшей резьбы
После начала движения выкручивайте болт плавно до полного выхода из кронштейна

Внимание: запрещается использовать зубило или ударный гайковерт – высок риск повреждения кронштейна двигателя. При деформации посадочного места болта потребуется замена кронштейна.

Типовая проблема	Решение
Заклинивание болта	Прогреть соединение строительным феном + повторная обработка WD-40
Сорванные грани	Применить экстрактор или многогранную головку меньшего размера

Извлеченный болт очистите металлической щеткой от загрязнений и коррозии. Проверьте состояние резьбы – при малейших дефектах замените крепеж новым изделием класса прочности 8.8.

Выкручивание верхнего крепежного болта

Подготовьте торцевой ключ на 17 с удлинителем и трещоткой – доступ к верхнему болту ограничен рукавом воздуховода и корпусом воздушного фильтра. Предварительно обработайте резьбовое соединение проникающей смазкой (WD-40 или аналогом) и выждите 10-15 минут для разрушения ржавчины и накипи.

Снимите пластиковый кожух воздушного фильтра, ослабив хомут крепления гофры воздуховода и открутив гайку фиксации корпуса. Аккуратно отведите узел в сторону, обеспечив пространство для манипуляций ключом – избегайте резких движений, чтобы не повредить датчики или патрубки.

Последовательность действий:

Зафиксируйте головку ключа на гранях болта, контролируя параллельность оси крепежа – перекосы приведут к срыву шестигранника.
Приложите короткое усилие против часовой стрелки с помощью трещотки. При закисании используйте переходник с воротком.
Примените метод кратковременных рывков ("сорвать с места"), если болт не поддается. Не допускайте срыва резьбы!
После ослабления крепежа выкручивайте болт вручную, удерживая генератор от смещения.

Важно:

Избегайте чрезмерного усилия – при деформации кронштейна потребуется сложный ремонт.
Проверьте наличие шайб под головкой болта после извлечения – они часто прилипают к генератору.

Извлечение генератора из моторного отсека

Отсоедините минусовую клемму аккумулятора для обесточивания системы. Ослабьте натяжной болт генератора ключом на 17 мм, полностью снимите приводной ремень со шкивов. Проверьте отсутствие натяжения ремня перед демонтажем.

Открутите гайку крепления провода "плюс" на задней крышке генератора ключом на 10 мм. Снимите колодку разъема регулятора напряжения, отжав фиксатор. Выкрутите нижний крепежный болт ключом на 17 мм через технологическое отверстие в кронштейне двигателя.

Демонтаж генератора

Приподнимите генератор рукой для снятия нагрузки с верхнего крепления
Выкрутите верхний крепежный болт ключом на 17 мм
Аккуратно наклоните агрегат в сторону радиатора
Извлеките генератор вверх через монтажный зазор

Проверьте состояние посадочных мест и крепежных втулок. Замените деформированные втулки во избежание вибрации при установке.

Очистка корпуса генератора от загрязнений

После демонтажа генератора тщательно удалите масляные пятна, грязь и металлическую стружку с корпуса. Особое внимание уделите вентиляционным окнам и местам крепления – скопление отложений нарушает теплоотдачу и ускоряет износ новых подшипников.

Используйте ветошь, смоченную в керосине или уайт-спирите, для растворения застарелых нефтепродуктов. Крупные частицы песка и окалины предварительно счистите щеткой с жестким пластиковым ворсом, избегая абразивов, повреждающих алюминиевую поверхность.

Порядок обработки поверхностей

Обезжирьте наружный корпус растворителем, протирая вдоль ребер жесткости
Продуйте полости сжатым воздухом под давлением 2-3 атм (обязательно используйте защитные очки)
Обработайте труднодоступные места возле крепежных лап зубной щеткой, смоченной в WD-40
Удалите остатки чистящих средств сухой микрофибровой тканью

Контроль качества: на очищенной поверхности не должно оставаться жирных разводов. Проверьте отсутствие загрязнений в посадочных гнездах подшипников – даже мелкие частицы вызовут биение вала.

Снятие шкива генератора (ключ для фиксации ротора)

Зафиксируйте ротор генератора специальным ключом, вставив его металлические штыри в вентиляционные отверстия на задней крышке агрегата. Надежно зацепите штыри за ребра ротора, предотвратив его проворачивание при откручивании гайки шкива. Убедитесь, что ключ плотно упирается в корпус генератора, создавая жесткий упор.

Установите накидной или рожковый ключ (размер 19 мм) на гайку шкива. Приложите усилие против часовой стрелки, удерживая ключ для фиксации ротора в неподвижном состоянии. Если гайка не поддается, аккуратно увеличьте усилие рычагом (например, отрезком трубы), контролируя положение фиксирующего ключа во избежание его соскальзывания или повреждения обмоток ротора.

Последовательность действий после фиксации ротора

Открутите гайку шкива до конца резьбы шпильки ротора.
Снимите наружную шайбу (при наличии) и стопорную шайбу.
Аккуратно снимите шкив со шпильки ротора. Если шкив прикипел, используйте съемник или легкие постукивания через деревянную проставку.
Извлеките ключ фиксации из вентиляционных отверстий генератора.

Важно: Не пытайтесь открутить гайку без фиксации ротора – это повредит обмотку статора или диодный мост! Если ключа для фиксации нет, используйте прочную отвертку, вставленную между лопастями ротора и корпусом (с риском повреждения деталей).

Демонтаж передней пластиковой крышки генератора

Открутите три длинных стягивающих болта корпуса генератора ключом на 10 мм, предварительно зафиксировав агрегат в тисках через мягкие прокладки. Снимите заднюю металлическую крышку вместе со статором, аккуратно отделив её от пластикового корпуса.

Извлеките ротор из передней крышки, удерживая её вертикально для предотвращения заклинивания. При сопротивлении слегка постучите деревянной киянкой по торцу вала ротора, избегая прямых ударов по пластику.

Отсоедините колодку проводов регулятора напряжения
Выдавите штифт крепления подшипника съёмником (при наличии)
Проверьте целостность посадочных мест креплений

Внимание: не используйте металлические рычаги для разъединения крышки и корпуса – пластик критичен к точечным нагрузкам.

Выкручивание стяжных болтов корпуса генератора

После демонтажа генератора с автомобиля и его очистки от загрязнений зафиксируйте корпус в тисках через мягкие накладки. Убедитесь в устойчивости детали перед началом работ с крепежными элементами.

Найдите два длинных стяжных болта, проходящих через обе крышки корпуса. Их головки расположены на задней части генератора со стороны контактных клемм. Проверьте состояние шлицов – при повреждениях заранее подготовьте набор экстракторов.

Необходимые инструменты:

Набор рожковых ключей (размеры 12-14 мм)
Трещоточный вороток с удлинителем
Проникающая смазка WD-40
Молоток и пробойник

Порядок действий:

Обильно обработайте резьбовую часть болтов WD-40. Выждите 10-15 минут для проникновения состава.
Подберите ключ точного размера (обычно 13 мм) – перекос инструмента недопустим.
Плавным усилием попытайтесь сорвать болты против часовой стрелки. При сопротивлении:
- Легко простучите головку молотком через медную прокладку
- Повторите обработку WD-40
- Используйте рычаг-удлинитель на ключе
После срыва резьбы выкручивайте болты равномерно, чередуя их по 2-3 оборота для предотвращения перекоса крышек.

Критические моменты:

Проблема	Решение
Сорванные грани	Наденьте торцевой ключ с переходником на меньший размер, примените ударную головку
Облом болта	Обработайте остаток смазкой, высверлите экстрактором

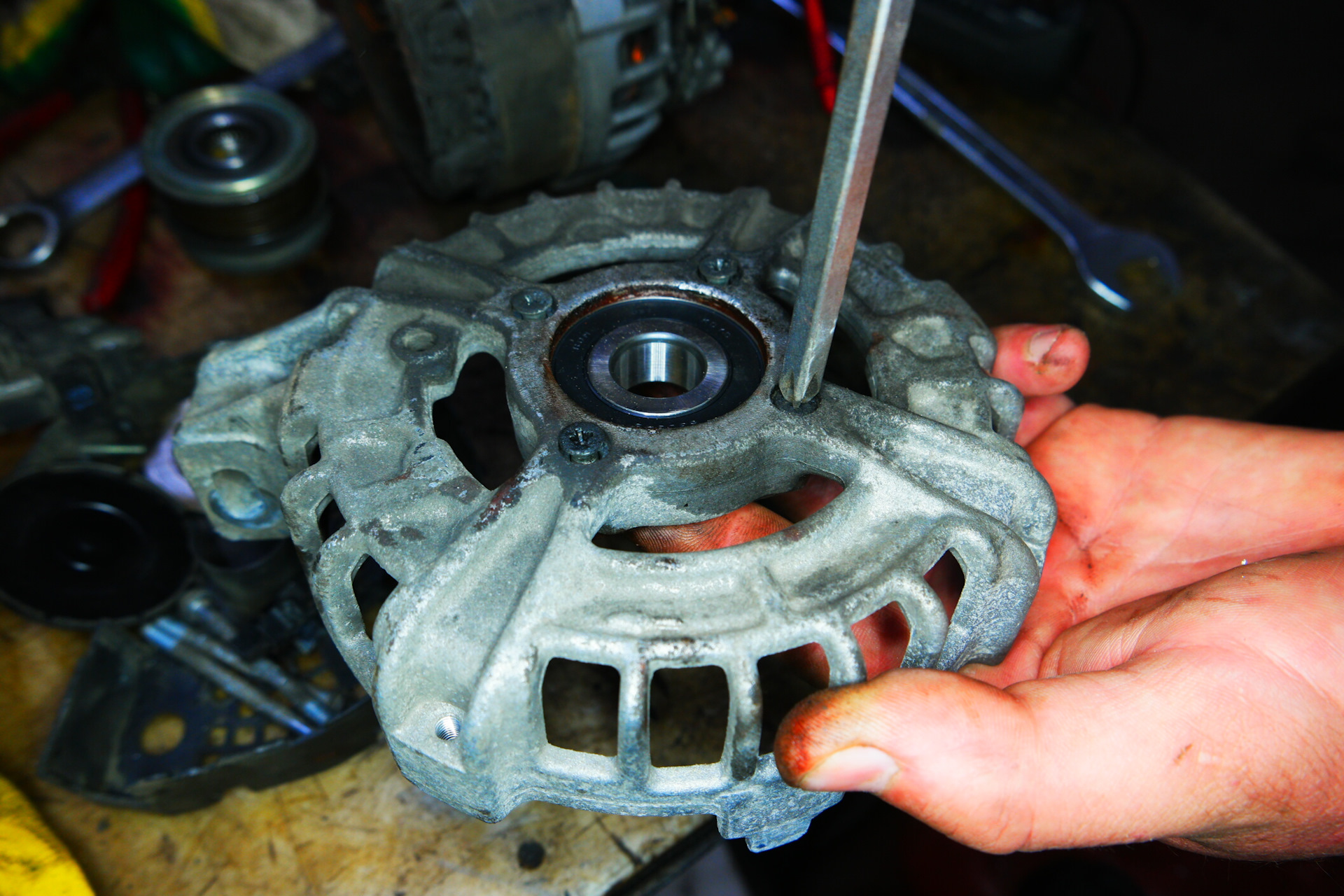

Разъединение передней и задней крышек генератора

После демонтажа генератора с автомобиля и снятия шкива, ременного шкива и вентилятора очистите корпус от загрязнений. Установите агрегат на чистую поверхность крышкой статора вниз для предотвращения потери внутренних компонентов при разборке. Проверьте отсутствие крепежных элементов, соединяющих крышки кроме четырех основных стяжных болтов.

Выкрутите четыре длинных стяжных болта крестовой или торцевой отверткой, равномерно ослабляя их диагонально. При возникновении коррозии обработайте резьбу проникающей смазкой WD-40 и выждите 10-15 минут. Избегайте перекоса крышек при откручивании – придерживайте заднюю часть свободной рукой.

Последовательность разборки корпуса

Снимите заднюю крышку с вала ротора вертикальным движением вверх
Извлеките статор из передней крышки, запомнив его ориентацию
Достаньте диодный мост, прикрепленный к задней крышке
Отсоедините щеткодержатель с регулятором напряжения

Критические моменты: Не прикладывайте ударные нагрузки – подшипники могут разрушиться. Если крышки не разделяются, аккуратно постучите резиновой киянкой по выступам корпуса. Проверьте целостность изоляции проводов перед полным разъединением.

Деталь	Расположение	Тип крепления
Статор	Между крышками	Прижимное кольцо
Диодный мост	Задняя крышка	Винты M4 (3 шт)
Щеткодержатель	Задняя крышка	Винты M5 (2 шт)

При обнаружении заклинивания ротора в передней крышке подготовьте съемник. Перед извлечением подшипника открутите гайку крепления контактного кольца и снимите шайбы. Поместите все мелкие детали в отдельный контейнер во избежание потерь.

Извлечение ротора из статора

Отсоедините статор от задней крышки генератора, открутив три крепёжных гайки с помощью ключа на 10. Аккуратно снимите статор, избегая резких движений, чтобы не повредить обмотку. Положите деталь на чистую поверхность пластинами вверх для предотвращения деформации.

Возьмите ротор за вал одной рукой, а второй придерживайте переднюю крышку. Плавно потяните ротор на себя, вытягивая его из посадочного подшипника крышки. Приложите умеренное усилие – если ротор не поддаётся, проверьте отсутствие фиксирующих элементов.

Ключевые моменты процесса

При извлечении соблюдайте обязательные условия:

Убедитесь в полном демонтаже шкива и стопорной гайки с вала
Контролируйте положение щёткодержателя – он не должен цепляться за ротор
Не допускайте контакта магнитного поля ротора с металлическими предметами

Если подшипник прикипел, используйте съёмник или нагрейте крышку строительным феном до 150°C. После извлечения сразу протрите контактные кольца ротора безворсовой тканью, смоченной в бензине. Проверьте целостность обмотки статора на отсутствие:

Пробоя изоляции
Обрывов проводов
Потемнений от перегрева

Храните ротор вертикально, подвесив за шкив или установив на деревянную подставку. Избегайте ударов по валу – это может нарушить балансировку детали.

Фиксация ротора в тисках (использование мягких накладок)

Перед затяжкой гайки шкива генератора или демонтажем подшипников ротор необходимо надежно зафиксировать во избежание проворачивания и повреждения обмотки. Использование тисков является оптимальным решением при отсутствии специального съемника, но требует соблюдения осторожности.

Корпус статора категорически не подходит для зажатия в тисках из-за хрупкости алюминиевого сплава и риска деформации. Фиксировать следует исключительно центральную часть ротора (вал в зоне между обмоткой и посадочными местами подшипников), обеспечивая равномерное распределение усилия.

Порядок действий

Подготовьте две мягкие накладки из меди, алюминия, плотного картона или резины толщиной 5-10 мм.
Расположите накладки на губках тисков в зоне контакта с ротором для защиты лакового покрытия обмотки и поверхности вала от вмятин.
Аккуратно зажмите вал ротора строго перпендикулярно губкам тисков, контролируя усилие:
- Чрезмерная затяжка вызовет деформацию вала
- Недостаточная приведет к проскальзыванию
Проверьте надежность фиксации легким усилием на ключ – ротор не должен проворачиваться в тисках.
Выполните необходимые операции (отворачивание гайки, запрессовку подшипников) без резких ударных нагрузок.

Важно: Запрещается фиксировать ротор за лопасти вентилятора (риск поломки) или наружную обойму подшипника (повреждение сепаратора). При отсутствии тисков допустимо использовать газовый ключ с мягкими прокладками, обхватывающий вал в безопасной зоне.

Снятие стопорного кольца подшипника шкива

После демонтажа генератора и снятия шкива со шпонкой, зафиксируйте ротор в тисках через мягкие прокладки. Очистите посадочное место подшипника от грязи и остатков смазки, уделяя особое внимание канавке стопорного кольца. Убедитесь в наличии технологических прорезей на внутренней обойме подшипника для доступа к кольцу.

Подберите узкие плоскогубцы с загнутыми или острыми губками (специальные съемники для стопорных колец предпочтительнее). Визуально определите положение замка кольца – он всегда ориентирован в сторону, противоположную основному направлению нагрузки. Аккуратно введите концы инструмента в монтажные отверстия кольца, избегая соскальзывания.

Техника демонтажа

Сожмите губки плоскогубцев, сводя концы кольца вместе для уменьшения его диаметра
Плавным раскачивающим движением выводите кольцо из канавки, контролируя усилие
После извлечения сразу поместите кольцо в емкость с чистой ветошью – мелкие детали легко теряются

Типичные ошибки	Последствия
Применение отвертки вместо специнструмента	Деформация кольца, повреждение канавки
Резкий рывок при снятии	Выскакивание и потеря кольца
Чрезмерное сжатие кольца	Невозможность повторного использования

Проверьте состояние канавки ротора на предмет задиров после демонтажа. Никогда не используйте молоток или ударные инструменты – это гарантированно повредит посадочные поверхности. Если кольцо деформировано, обязательно замените его новым при сборке.

При отсутствии съемника используйте два тонких шила: вставьте их в монтажные отверстия и последовательно поддевайте кольцо по окружности, смещая из канавки. Особую осторожность соблюдайте при работе с кольцами малого диаметра – они обладают значительной упругостью и могут неконтролируемо "выстрелить" при освобождении.

Выпрессовка переднего подшипника при помощи съемника

Зафиксируйте генератор в тисках через мягкие накладки, направив переднюю крышку шкивом вверх. Убедитесь в отсутствии люфта корпуса и точном позиционировании съемника относительно подшипника.

Подберите универсальный съемник с захватом, диаметр которого позволяет зацепить внутреннюю обойму подшипника без контакта с посадочное гнездо крышки. Проверьте совпадение оси штока съемника с центром вала ротора.

Последовательность действий

Сдвиньте лапки съемника под кромку внутреннего кольца подшипника, контролируя равномерность захода.
Затяните центральный винт съемника до появления ощутимого сопротивления.
Наносите короткие удары молотком по бойку штока, чередуя с подтяжкой винта на ¼ оборота.
Контролируйте параллельность выхода подшипника – перекосы недопустимы.
После извлечения очистите посадочное отверстие крышки от остатков смазки и загрязнений.

Типичная ошибка	Последствие	Профилактика
Зацеп внешней обоймы	Разрушение сепаратора	Визуальный контроль положения лапок
Перекос при выпрессовке	Задиры на посадочном месте	Регулярная проверка угла штока
Чрезмерная сила ударов	Деформация крышки	Применение умеренных ударных нагрузок

Важно: При заклинивании подшипника прекратите ударное воздействие. Прогрейте крышку строительным феном до 80-100°C – алюминиевый корпус расширится сильнее стальной обоймы.

Проверьте состояние посадочного отверстия после извлечения подшипника. Наличие задиров или бочкообразной деформации диаметром более 0,1 мм требует замены крышки.

Удаление заднего подшипника ротора

Снимите заднюю крышку генератора, открутив крепежные гайки крестовой отверткой. Очистите посадочное место подшипника от грязи ветошью, смоченной в бензине или WD-40, уделяя внимание наружному кольцу и стенкам корпуса.

Нагрейте крышку генератора строительным феном равномерно по окружности посадочного гнезда в течение 2-3 минут. Не допускайте прямого контакта открытого пламени с алюминиевым корпусом во избежание деформации.

Способы извлечения подшипника

Примените один из методов в зависимости от доступного инструмента:

Съемником: Зацепите лапки за внутреннее кольцо подшипника, проверните центральный винт съемника до полного выхода детали
Оправкой и молотком: Используйте медную или алюминиевую трубку подходящего диаметра. Наносите короткие удары поочередно с разных сторон подшипника
Деревянным клином: Вставьте клин между корпусом и наружным кольцом, аккуратно постукивая для создания равномерного усилия

Контролируйте положение подшипника при извлечении - он должен выходить строго параллельно оси посадочного места. Если возникает перекос, немедленно прекратите выбивание и выровняйте деталь.

После демонтажа проверьте состояние посадочного отверстия на предмет задиров или коррозии. Зачистите неровности мелкозернистой наждачной бумагой, затем обезжирьте поверхность.

Очистка посадочных мест под подшипники

После извлечения старых подшипников тщательно осмотрите посадочные гнёзда в крышках генератора и место установки подшипника на валу ротора. Удалите все следы старой смазки, металлической стружки, грязи и продуктов износа, используя ветошь и очиститель для деталей (бензин, уайт-спирит). Особое внимание уделите канавкам стопорных колец.

Проверьте поверхности на наличие задиров, коррозии или деформации. Незначительную ржавчину аккуратно удалите мелкозернистой наждачной бумагой (№400-600) без сильного нажима. Избегайте царапин и изменения геометрии посадочных зон – это приведёт к неплотной посадке новых подшипников и вибрациям.

Ключевые этапы обработки

Для гарантии качества выполните следующие шаги:

Обезжиривание: Протрите места посадки чистой ветошью, смоченной в обезжиривателе.
Контроль состояния: Убедитесь в отсутствии:
- Видимых трещин на корпусе
- Забоин на буртиках фиксации
- Выработки или конусности отверстий
Финишная очистка: Продуйте посадочные места сжатым воздухом для удаления абразивных частиц.

Важно: Перед установкой новых подшипников поверхности должны быть абсолютно сухими и чистыми. Незначительные дефекты исправляйте только при наличии опыта, критичные повреждения требуют замены детали.

Подбор новых подшипников (номера 6303 и 160302)

Для генератора ВАЗ-2107 требуются два подшипника: передний (со стороны шкива) и задний (со стороны контактных колец). Стандартные каталожные номера – 160302 для передней опоры и 6303 для задней. Оба типа относятся к радиальным шарикоподшипникам закрытого исполнения.

При выборе учитывайте конструктивные особенности: передний подшипник 160302 имеет внутреннее отверстие с буртиком для фиксации стопорной шайбой, а 6303 – классический открытый упор с внешним стопорным кольцом. Оригинальные номера производителей – 6303-2RSH-C3 (SKF) и 160302-2RS1 (FAG), где маркировка 2RS обозначает двухстороннее уплотнение, C3 – увеличенный радиальный зазор.

Критерии выбора

Точность размеров: Внутренний диаметр 160302 – 17 мм, внешний – 47 мм; у 6303 – 17 мм и 47 мм соответственно.
Тип защиты: Обязательно наличие двухсторонних сальников (2RS/2Z) для защиты от пыли и влаги.
Термообработка: Предпочтительны модели с закалёнными кольцами (маркировка HRC 60-64).

Параметр	160302 (передний)	6303 (задний)
Высота, мм	14	13
Класс зазора	C3	C3
Альтернативные номера	30203, TWB-302	30303, SNR-6303

Проверьте посадочные места на валу и в крышках генератора перед покупкой.
Отдавайте предпочтение брендам: SKF, FAG, NTN или Timken.
Избегайте дешёвых аналогов без маркировки – они быстро выходят из строя.

Нагрев передней крышки генератора для монтажа подшипника

Перед установкой нового подшипника в переднюю крышку генератора ВАЗ-2107 необходимо обеспечить равномерный нагрев посадочного места. Это расширит металл крышки, уменьшив усилие запрессовки и исключив перекосы при монтаже.

Используйте промышленный фен или духовой шкаф, избегая открытого пламени горелки, которое может вызвать локальный перегрев и деформацию. Контролируйте температуру поверхности крышки термометром или термопарой, не допуская превышения 100–120°C. Перегрев разрушит смазку в новом подшипнике и повредит сальники.

Порядок выполнения нагрева

Тщательно очистите посадочное гнездо подшипника в крышке от грязи и остатков старой смазки.
Поместите крышку в духовку, разогретую до 100–110°C, или равномерно прогрейте феном по всей окружности гнезда в течение 5–7 минут.
Проверьте температуру: металл должен быть горячим, но не обжигать руку при кратковременном касании.

Важно: Подшипник заранее извлеките из упаковки и охладите до комнатной температуры (не кладите в морозильник!). Разница температур обеспечит лёгкую посадку.

Инструмент	Рекомендации
Промышленный фен	Держите сопло на расстоянии 5–7 см, непрерывно перемещая по кругу
Духовой шкаф	Используйте режим конвекции, положите крышку на решётку
Термометр	Инфракрасный или контактный для точечного контроля

После нагрева немедленно установите подшипник в гнездо лёгким нажатием или легким постукиванием через оправку, приложенную к наружному кольцу. Не допускайте ударов по внутреннему кольцу или перекоса! Охлаждение крышки произойдёт естественным путём с образованием плотной посадки.

Установка переднего подшипника до упора в буртик

Наденьте новый подшипник на вал ротора, совместив его внутреннее кольцо с посадочной поверхностью. Контролируйте параллельность положения относительно оси вала во избежание перекоса.

Используя оправку подходящего диаметра (охватывающую только внешнее кольцо подшипника), равномерно нагрузите деталь. Ударным инструментом или прессом осаживайте подшипник строго вдоль оси вала до плотного контакта с технологическим буртиком.

Ключевые требования при запрессовке

Инструмент должен передавать усилие исключительно на внешнее кольцо подшипника
Запрещено прилагать нагрузку к сепаратору или внутреннему кольцу
Проверьте отсутствие зазора между подшипником и буртиком после установки

Прокрутите вал рукой для оценки свободного хода подшипника – вращение должно происходить плавно, без заеданий и посторонних шумов.

Посадка заднего подшипника на ротор прессованием

Убедитесь, что посадочное место ротора и наружное кольцо нового подшипника очищены от загрязнений и следов коррозии. Нанесите тонкий слой термостойкой смазки (например, Литол-24) на вал ротора для облегчения запрессовки и защиты от задиров.

Совместите подшипник строго перпендикулярно оси вала ротора, не допуская перекосов. Используйте оправку или отрезок трубы подходящего диаметра, контактирующую исключительно с наружным кольцом подшипника – ударная нагрузка на внутреннее кольцо или сепаратор недопустима.

Технология запрессовки

Поместите ротор на устойчивую твердую поверхность (тиски с медными губками, массивную металлическую плиту). Установите подшипник на вал, прижмите оправку к его наружному кольцу. Наносите равномерные удары молотком средней массы по оправке до полной посадки подшипника в его посадочное место на роторе.

Контролируйте процесс визуально: подшипник должен садиться без перекоса, его внутреннее кольцо обязано плотно прилегать к упорному буртику вала по всей окружности. После установки проверьте вращение вручную – ход должен быть плавным, бесшумным, без заеданий и люфта.

Критические ошибки при запрессовке:

Прямые удары молотком по корпусу подшипника (приводит к разрушению сепаратора или дорожек качения)
Перекос при приложении усилия (вызывает несоосность и преждевременный износ)
Использование оправки, передающей усилие на внутреннее кольцо (деформирует кольцо и нарушает геометрию)
Загрязнение посадочных поверхностей (снижает плотность посадки и ведет к проворачиванию)

Монтаж стопорного кольца переднего подшипника

Перед установкой нового переднего подшипника генератора ВАЗ-2107 очистите посадочное место в корпусе от грязи и остатков старой смазки. Убедитесь, что канавка для стопорного кольца не имеет забоин, коррозии или деформаций – это критично для надежной фиксации.

Наденьте стопорное кольцо на вал ротора, совместив его замковый выступ с пазом на валу. Используйте монтажные клещи с узкими губками для равномерного распределения усилия при раскрытии кольца. Избегайте чрезмерного растяжения – кольцо должно сохранять упругость.

Ключевые этапы установки

Смажьте наружную поверхность нового подшипника тонким слоем термостойкой смазки
Впрессуйте подшипник в корпус до упора с помощью оправки, воздействуя только на внешнюю обойму
Проверьте глубину посадки – торец подшипника должен быть ниже края канавки на 0,2-0,5 мм
Сожмите клещами стопорное кольцо и аккуратно заведите его в канавку вала
Проконтролируйте полную посадку кольца по всему периметру – зазор между кольцом и подшипником должен отсутствовать

После монтажа проверьте вращение вала рукой – ход должен быть плавным без заеданий. Категорически запрещается использовать ударные инструменты для посадки кольца – это приводит к деформации и потере фиксирующих свойств.

Смазка подшипников термостойким составом перед сборкой

Нанесите термостойкую смазку для подшипников (типа XADO, LIQUI MOLY или аналоги) тонким равномерным слоем на рабочие поверхности роликов и сепаратора. Используйте пластиковый шпатель или чистый палец в перчатке для распределения состава, избегая избыточного количества – излишки при вращении могут попасть на обмотки генератора.

Контролируйте заполнение пространства между телами качения: смазка должна покрыть 60-70% внутреннего объёма подшипника без выхода за пределы обойм. Убедитесь, что состав не содержит твёрдых включений – даже микроскопические частицы ускоряют износ.

Критические правила обработки

Запрещено применять:

Графитовые или медные смазки (не обеспечивают защиту при высоких оборотах)
Литол/солидол (разрушаются при нагреве свыше 110°C)
Масла без загустителей (стекают с поверхностей)

Проверьте маркировку на тюбике: смазка должна соответствовать DIN 51825-KPF 2K-20 или иметь указание "для электрогенераторов".

Этап	Действие	Ошибки
Подготовка	Обезжирить подшипник ацетоном	Использование бензина (оставляет плёнку)
Нанесение	Заложить смазку в сепаратор	Смазывание только наружной обоймы
Контроль	Проверить вращение пальцем	Наличие хруста/заеданий после обработки

После заполнения проверните внутреннее кольцо рукой: вращение должно быть плавным без заклиниваний. Избыток состава удалите безворсовой салфеткой – остатки на посадочных местах снизят точность посадки при запрессовке.

Сборка корпуса генератора (установка ротора в статор)

Оденьте статор на ротор, совместив выступы обмотки с пазами корпуса. Контролируйте положение крепежных отверстий статора относительно фланца задней крышки – они должны совпадать без перекосов. Удерживайте сборку вертикально, чтобы ротор не выпадал из подшипников.

Наденьте переднюю крышку генератора, пропустив вал ротора через посадочное отверстие подшипника. Совместите монтажные лапы крышки с ответными пазами на задней крышке. Проверьте свободное вращение вала рукой – ротор должен вращаться без заеданий и перекосов.

Фиксация корпуса

Вставьте длинные стяжные болты через отверстия в передней крышке, статоре и задней крышке.
Накрутите гайки на болты и равномерно затяните их крест-накрест. Момент затяжки – 25-30 Нм.
Проверьте зазор между крышками по всему периметру – он должен быть одинаковым (1-1.5 мм).

Важные нюансы:

Не допускайте перекоса статора при стяжке болтов
Контролируйте отсутствие зажатия обмоток корпусом
Убедитесь в свободном ходе ротора после фиксации

Параметр	Значение
Диаметр стяжных болтов	8 мм
Количество болтов	4 шт
Зазор крышек	1-1.5 мм

Совмещение крышек и затяжка стяжных болтов крест-накрест

Плотно прижмите переднюю и заднюю крышки генератора, контролируя правильность позиционирования посадочных бобышек и отсутствие перекоса. Убедитесь, что статор надежно зафиксирован между крышками, а провода обмотки не попадают в зону стыка.

Вставьте все стяжные болты в отверстия, предварительно смазав их резьбу графитовой смазкой или моторным маслом. Наживите гайки вручную на 2-3 оборота, сохраняя равномерный зазор по периметру соединения.

Порядок затяжки

Начните с центральных болтов (при их наличии), затягивая их с усилием 10-12 Н·м
Переходите к крайним болтам, работая строго крест-накрест:
- Болт A → Диагонально противоположный болт B
- Болт C → Диагонально противоположный болт D
Повторите цикл затяжки в 2 этапа:

Этап 1: 50% от момента (5-6 Н·м)

Этап 2: 100% момента (10-12 Н·м)

Прокрутите ротор вручную после финальной затяжки – движение должно быть плавным без заклиниваний. При возникновении трения ослабьте болты и повторите выравнивание крышек, уделяя внимание параллельности посадочных поверхностей.

Установка шкива генератора с фиксацией ротора

Зафиксируйте ротор генератора, вставив металлический стержень или отвёртку через отверстие в крышке корпуса. Инструмент должен плотно упереться в лопатки ротора, предотвращая его проворачивание при затяжке гайки шкива.

Наденьте шкив на вал ротора, совместив шпоночный паз с установочной шпонкой. Убедитесь, что шпонка плотно вошла в паз и не смещается. При необходимости слегка подбейте шкив резиновой киянкой до полной посадки на посадочное место.

Затяжка крепёжной гайки

Выполните монтаж гайки шкива и затяните её с требуемым моментом:

Предварительно затяните гайку рукой до упора
Зафиксируйте ротор стержнем через монтажное отверстие
Окончательно затяните гайку ключом с моментом 45–60 Н·м
Проверьте отсутствие люфта шкива и плавность вращения

Инструмент	Тип	Примечание
Ключ рожковый	На 19 мм	Для гайки шкива
Динамический ключ	–	Для контроля момента затяжки
Металлический пруток	Ø 8–10 мм	Длиной 200–300 мм

Важно: При отсутствии фиксирующего отверстия используйте газовый ключ с мягкими губками, зажав им выступ ротора через ветошь. Перекос шкива при установке недопустим – это приведёт к вибрациям и ускоренному износу подшипника.

Проверка плавности вращения ротора вручную

Зафиксируйте корпус генератора на твердой поверхности. Возьмитесь пальцами за шкив или лопатки ротора, выполните несколько полных оборотов в обе стороны. Движение должно осуществляться с равномерным усилием без применения чрезмерной нагрузки.

Обратите особое внимание на тактильные ощущения: пальцы четко чувствуют сопротивление качения подшипников. Контролируйте отсутствие заклиниваний в любой точке траектории, проверьте диапазон вращения на 360 градусов минимум три раза подряд.

Критерии оценки состояния подшипников

При вращении выявляйте следующие отклонения:

Зазоры или люфты – покачивайте ротор перпендикулярно оси. Допустимый вертикальный/горизонтальный люфт не превышает 0,5 мм.
Трение и заедание – неравномерное усилие, «тяжелые» сектора или полное заклинивание указывают на деформацию сепаратора.
Посторонние звуки – прислушайтесь к скрежету, хрусту или гулу, свидетельствующим о разрушении тел качения.

Обнаружение любого из дефектов требует обязательной замены подшипников. Игнорирование проблем приведет к ускоренному износу щеток, обмоток статора и выходу генератора из строя.

Монтаж генератора на двигатель (верхнее крепление)

Зафиксируйте генератор в посадочном месте двигателя, совместив отверстие ушка верхнего кронштейна генератора с резьбовым штырем на блоке цилиндров. Удерживайте корпус агрегата вручную, избегая перекоса относительно оси крепления.

Наденьте на штырь верхнюю крепежную шайбу и резиновую демпфирующую втулку. Аккуратно наживите гайку крепления, обеспечивая предварительную фиксацию узла без сильной затяжки.

Последовательность окончательной установки

Проверьте правильность позиционирования генератора – корпус не должен касаться элементов двигателя.
Наденьте на штырь вторую резиновую втулку и штатную стальную шайбу.
Затяните гайку крепления ключом на 13 с моментом 32–40 Н·м, сжимая резиновые втулки до упора.
Убедитесь в отсутствии люфта генератора – допустимо небольшое упругое смещение за счет демпферов.

Важно: Не допускайте деформации кронштейна при затяжке! Перекос приведет к ускоренному износу подшипников.

Фиксация нижнего крепежного болта генератора

После установки генератора в посадочное место совместите монтажную проушину с кронштейном двигателя. Вручную наживите нижний болт крепления через обе детали, контролируя отсутствие перекосов. Убедитесь, что регулировочная планка на верхнем креплении свободно перемещается – это необходимо для последующей натяжки ремня.

Зафиксируйте головку болта ключом на 17 мм, предотвращая проворачивание. Одновременно затягивайте гайку на обратной стороне кронштейна ключом на 19 мм до момента плотного прилегания генератора. Не допускайте полной затяжки в этом положении – болт должен сохранять подвижность для регулировки.

Ключевые этапы фиксации

Наденьте шайбу-гровер на болт перед установкой
Смажьте резьбовую часть графитовой смазкой
Проверьте соосность отверстий кронштейна и проушины

Важно: Окончательная затяжка производится только после выставления правильного натяжения ремня и фиксации верхнего крепления. При затяжке удерживайте генератор от смещения рукой. Момент затяжки – 45-60 Н·м.

Подключение силового кабеля к клемме "B+"

После установки генератора на штатное место двигателя, переходите к подключению силового кабеля. Найдите толстый провод красного или красно-коричневого цвета с защитной пластиковой оболочкой, идущий от аккумуляторной батареи через монтажный блок предохранителей.

Визуально проверьте состояние кабеля: отсутствие трещин на изоляции, окисления или повреждения металлической клеммы. При необходимости зачистите контактную площадку мелкой наждачной бумагой до появления металлического блеска.

Порядок подключения

Ослабьте контргайку на клемме "B+" генератора (обозначена плюсовым символом или маркировкой "30").
Наденьте кольцевую клемму кабеля на болт вывода "B+", убедившись, что она полностью села на посадочную площадку.
Затяните гайку ключом на 13 мм с усилием 15-20 Н·м. Проверьте отсутствие люфта кабеля.
Убедитесь, что провод не касается вращающихся частей двигателя и острых кромок кузова.

Обязательно восстановите защитный резиновый колпачок на клемме для предотвращения замыкания на массу. Подсоедините разъем регулятора напряжения и тонкий провод возбуждения (если снимался).

Параметр	Значение
Диаметр болта клеммы	8 мм
Рекомендуемый момент затяжки	15-20 Н·м
Цвет силового кабеля	Красный / Красно-коричневый

Подсоединение колодки электроразъема к генератору

После установки генератора на штатное место и фиксации крепежными болтами выполните подключение электрических разъемов. Наиболее важной является колодка с проводами управления, отвечающая за работу регулятора напряжения и контрольной лампы заряда. На генераторе ВАЗ-2107 этот разъем расположен на задней крышке корпуса и имеет характерную прямоугольную форму с фиксирующим язычком.

Ориентируйтесь на цветовую маркировку проводов: коричневый кабель отвечает за сигнал контрольной лампы на приборной панели, а серый с черной полосой соединяется с замком зажигания. Убедитесь в отсутствии загрязнений и повреждений контактов как на колодке, так и в гнезде генератора. При наличии окислов аккуратно зачистите их мелкой наждачной бумагой.

Порядок подключения

Подведите колодку к разъему генератора, совместив направляющие пазы
Плотно нажмите до характерного щелчка фиксатора
Проверьте надежность крепления, слегка потянув разъем на себя
Подсоедините толстый силовой провод к клемме "B+" (обозначена "+" или "30")
Затяните гайку клеммы ключом на 10 мм с усилием 8-10 Н·м

Цвет провода	Назначение	Особенности
Коричневый	Контрольная лампа заряда	Тонкий провод, 1.5 мм²
Серый с черной полосой	Питание от замка зажигания	Активирует обмотку возбуждения

Важно: Никогда не путайте клемму "B+" с выводом "D+" для контрольной лампы – это приведет к мгновенному выходу генератора из строя при включении зажигания. После подключения всех проводов установите на место защитную резиновую крышку клеммы "B+", исключающую короткое замыкание на корпус.

Установка приводного ремня (регулировка натяжения)

После установки генератора с новым подшипником на двигатель ВАЗ-2107 выполните монтаж приводного ремня на шкивы коленчатого вала, генератора и насоса охлаждающей жидкости. Ремень должен лечь в ручьи шкивов без перекоса, исключая соскальзывание или перегибы по краям.

Для регулировки натяжения ослабьте гайку крепления генератора снизу и верхний болт регулировочной планки. Смещайте корпус генератора от двигателя до достижения оптимального прогиба ремня. Проверьте натяжение, нажав большим пальцем на середину самой длинной ветки между шкивами.

Контроль натяжения и фиксация

Правильное усилие прогиба: При нормальном усилии (70-100 Н) ремень должен прогибаться на 10-15 мм. Используйте динамометр или практический метод:

При нажатии с усилием ~10 кгс (98 Н) прогиб равен высоте спичечного коробка
Перетяжка вызывает гул подшипников и износ
Слабое натяжение приводит к проскальзыванию (свист) и разряду АКБ

Зафиксируйте положение генератора, последовательно затягивая:

Верхний болт регулировочной планки
Нижнюю крепежную гайку генератора
Гайку крепления планки к кронштейну

Ошибка	Последствие
Перетяжка ремня	Разрушение подшипника генератора, износ вала
Слабое натяжение	Проскальзывание, перегрев ремня, недостаточный заряд АКБ

Проверьте работу запуском двигателя на 2-3 минуты: свист или биение ремня требуют повторной регулировки. После пробега 500 км обязательно перепроверьте натяжение из-за естественной вытяжки нового ремня.

Крепление пластикового кожуха вентилятора

После установки нового подшипника генератора и сборки узла критически важно правильно зафиксировать пластиковый кожух вентилятора. Его смещение или неплотное прилегание может привести к повреждению лопастей вращающимся шкивом и выходу из строя системы охлаждения.

Кожух крепится к передней крышке генератора тремя винтами M4 с шестигранными головками под ключ на 7 мм. Резьбовые отверстия в корпусе генератора легко повредить при перекосе, поэтому вкручивание должно выполняться строго перпендикулярно плоскости крепления без приложения чрезмерного усилия.

Порядок установки кожуха

Совместите монтажные отверстия кожуха с резьбовыми отверстиями на передней крышке генератора.
Вставьте винты вручную, убедившись в отсутствии перекоса и свободном ходе резьбы.
Затяните крепеж равномерно крест-накрест динамометрическим ключом с моментом 1.5-2 Н·м (максимум 0.2 кгс·м).
Проверьте зазор между кожухом и лопастями вентилятора по всей окружности – он должен быть равномерным (2-3 мм).

Важно! При замене сломанных винтов используйте только оригинальные метизы длиной 16 мм – укороченные не обеспечат надежной фиксации, а удлиненные могут повредить обмотки статора.

Подключение аккумуляторной батареи

Перед установкой генератора на место убедитесь, что все крепления затянуты, ремень натянут правильно, а электрические разъемы подключены к соответствующим гнездам. Проверьте отсутствие посторонних предметов в моторном отсеке и чистоту контактных поверхностей клемм аккумулятора.

Наденьте защитные перчатки и очки для предотвращения химических ожогов от электролита. Убедитесь, что ключ зажигания находится в положении "LOCK", а электрооборудование автомобиля (фары, магнитола) полностью выключено.

Порядок подключения клемм

Первой подключите плюсовую клемму (красный провод). Наденьте клемму на соответствующий вывод АКБ (знак "+") и затяните крепежную гайку ключом на 10 мм до плотной фиксации.
Подключите минусовую клемму (черный провод) к выводу знак "-". Затяните крепление аналогичным образом, избегая перекоса клеммы.

Проверка работоспособности

Запустите двигатель и дайте ему поработать на холостых оборотах 2-3 минуты
Проконтролируйте индикатор заряда на приборной панели: красная лампа должна погаснуть после запуска
Измерьте напряжение на клеммах АКБ при 2000 об/мин: показания должны составлять 13.6–14.4 В

Параметр	Нормальное значение	Действия при отклонении
Напряжение холостого хода	12.6-12.8 В	Проверить целостность проводов
Напряжение под нагрузкой	≥13.6 В	Диагностика регулятора напряжения

Важно: при появлении искрения, запаха гари или дыма немедленно заглушите двигатель и отсоедините минусовую клемму. Повторная проверка соединений обязательна перед следующим запуском.

Проверка работы генератора без нагрузки (холостой ход)

Проверка выполняется при отключенных потребителях энергии для оценки базовой работоспособности генератора. Заведите двигатель и дайте ему выйти на стабильные обороты холостого хода (800-900 об/мин).

С помощью мультиметра измерьте напряжение на выходной клемме генератора («B+» или «30») относительно массы. Щупы прибора подключите: красный – к клемме генератора, черный – к неокрашенной точке кузова или минусовой клемме АКБ. Фиксируйте показания прибора.

Нормальные параметры для исправного генератора ВАЗ-2107:

Напряжение на холостом ходу: 13.2–14.0 В
Отсутствие скачков или хаотичных изменений показаний
Ровный звук работы без посторонних шумов (скрежет, свист)

Анализ результатов:

Показание напряжения	Возможная причина
Менее 13.0 В	Недостаточная отдача, проблемы с обмоткой статора, износ щеток, неисправность регулятора напряжения
Более 14.7 В	Перезаряд, неисправность регулятора напряжения, замыкание в обмотке ротора
Колебания напряжения	Загрязнение/подгорание контактных колец, износ щеток, плохой контакт в цепи
Нулевое значение	Обрыв в обмотках, полный выход диодного моста, обрыв цепи возбуждения

При выявлении отклонений: проверьте натяжение и целостность ремня привода, состояние контактов на клеммах генератора и АКБ, цепь возбуждения. Если простые причины исключены – требуется диагностика компонентов генератора.

Тест заряда АКБ при работе двигателя на разных оборотах

После замены подшипника генератора ВАЗ-2107 проверьте зарядную характеристику системы. Это подтвердит корректность работы генератора и отсутствие проскальзывания ремня.

Используйте цифровой мультиметр в режиме измерения постоянного напряжения (диапазон 20V). Подключите красный щуп к плюсовой клемме АКБ, черный – к минусовой.

Порядок тестирования

Запустите двигатель без включенных потребителей (фары, печка)
Зафиксируйте показания на холостом ходу (800-900 об/мин)
Повысьте обороты до 2000 об/мин, удерживайте 30 секунд
Повысьте до 3000-3500 об/мин, зафиксируйте напряжение
Проверьте при включенных фарах ближнего света и обогреве заднего стекла

Режим работы	Норма напряжения (В)	Признаки неисправности
Холостой ход	13.4-14.0	Падение ниже 13.2 В
2000 об/мин	13.8-14.3	Скачки напряжения
3000 об/мин	14.0-14.5	Превышение 15.0 В

Критические отклонения: напряжение ниже 13.2 В указывает на недостаточный заряд, выше 15.0 В – на перезаряд. Проверьте натяжение ремня, контакты генератора, регулятор напряжения.

Важно: при работающем двигателе напряжение должно превышать 12.7 В (заряд АКБ). Если показания одинаковы на всех оборотах – возможен износ щеток генератора.

Список источников

При подготовке статьи использовались проверенные материалы, обеспечивающие точность и безопасность выполнения работ. Основное внимание уделялось официальной документации и практическому опыту автомехаников.

Ниже представлены ключевые категории источников, необходимые для комплексного освещения процесса замены подшипника генератора ВАЗ-2107. Все ресурсы содержат пошаговые инструкции и технические спецификации.

Информационные ресурсы

Официальное руководство по ремонту ВАЗ-2107 издательства "За рулём"
Электронная база технической документации АвтоВАЗа (каталог узлов генератора)
Статьи в специализированных журналах: "АвтоМастер", "Клаксон" (архивные выпуски)
Тематические разделы на автомобильных форумах: Drive2.ru/VAZ, Форум клуба ЛАДА 2101-2107
Видеоинструкции от сертифицированных автомехаников на Rutube и YouTube
Практические пособия: "Электрооборудование автомобилей ВАЗ" (Ю.В. Синельников)

Этап 1:	50% от момента (5-6 Н·м)
Этап 2:	100% момента (10-12 Н·м)
