Как заменить подвесной подшипник ВАЗ 2107 своими руками - инструкция
Статья обновлена: 18.08.2025

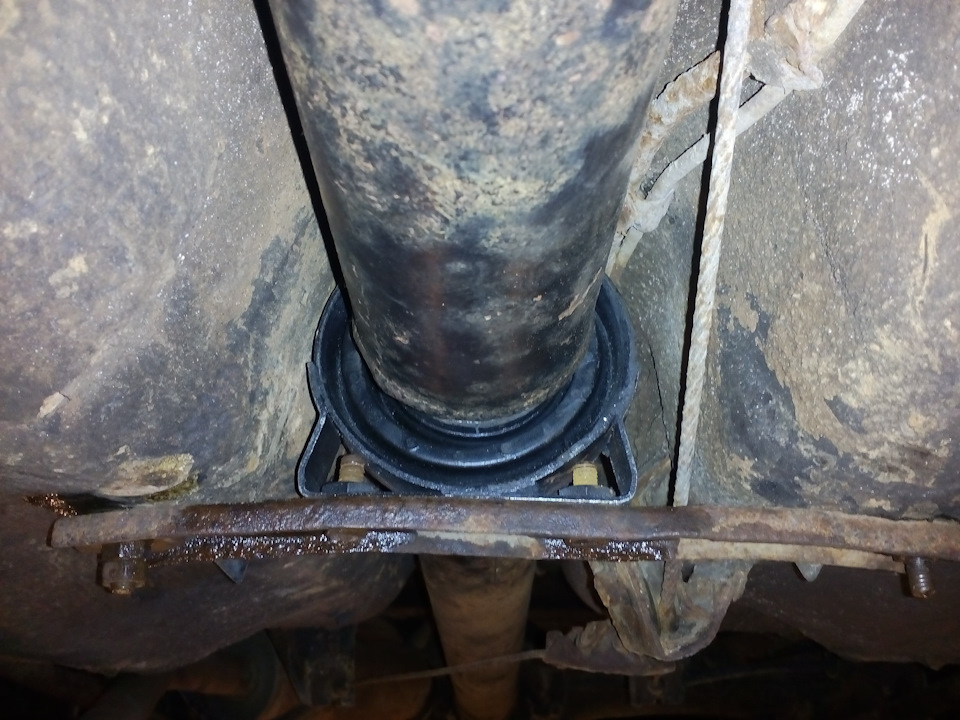

Подвесной подшипник карданного вала – критически важный элемент трансмиссии ВАЗ 2107.
Его неисправность вызывает сильные вибрации, стуки при движении и ускоренный износ узлов.
Своевременная замена предотвратит дорогостоящий ремонт и обеспечит безопасность эксплуатации автомобиля.
Данное руководство содержит пошаговую инструкцию по самостоятельной замене подшипника.
Работа требует базовых навыков и соблюдения мер предосторожности.
Постановка автомобиля на эстакаду или подъемник
Обеспечение безопасного и устойчивого положения автомобиля – критически важный этап перед началом работ. Неправильная установка создает риск травм и падения транспортного средства. Обязательно используйте противооткатные упоры для колес, стоящих на земле, и убедитесь в отсутствии людей под днищем.
Для замены подвесного подшипника ВАЗ 2107 подойдут либо двухстоечный подъемник, либо сборная эстакада/"яма". Подъемник обеспечивает лучший доступ к карданному валу, но требует профессионального оборудования. Эстакада доступнее, но требует точной центровки колес на платформах.
Порядок установки на эстакаду
- Выровняйте эстакаду на ровной твердой поверхности, проверьте надежность сцепления опор с грунтом.
- Плавно заезжайте передними колесами на рампы, контролируя положение по зеркалам.
- Остановитесь при полном съезде ведущих колес на рабочую площадку.
- Зафиксируйте задние колеса не менее чем двумя противооткатными упорами.
- Перед вылезанием из авто проверьте устойчивость: автомобиль не должен качаться при нажатии на крышу.
Порядок установки на подъемник
- Перед заездом убедитесь, что лапы подъемника полностью опущены и не мешают проезду
- Центрируйте авто на платформе так, чтобы точки подъема под лонжеронами оказались строго под лапами
- Поднимите автомобиль на 10-15 см, проверьте равномерность контакта всех опор
- Окончательно поднимите на рабочую высоту, удостоверьтесь в срабатывании стопорного механизма
- Никогда не работайте под машиной, зависшей только на гидравлике!
| Тип подъема | Критичные требования безопасности |
|---|---|
| Эстакада | Упоры под задние колеса + проверка устойчивости |
| Подъемник | Стопорный механизм + контроль точек опоры |
Фиксация машины противооткатными башмаками
Перед началом работ по замене подвесного подшипника надежно зафиксируйте автомобиль противооткатными башмаками. Это исключит самопроизвольное движение машины при подъеме домкратом и обеспечит безопасность.
Установите башмаки под колеса, расположенные по диагонали от поднимаемой стороны. Для ВАЗ 2107 при подъеме задней части: зафиксируйте переднее левое колесо, если будете поднимать правый бок, или переднее правое колесо при подъеме левого бока.
Правила установки башмаков
- Поставьте автомобиль на ровную твердую поверхность
- Затяните ручной тормоз до упора
- Включите первую передачу (для МКПП) или режим "Паркинг" (для АКПП)
- Плотно прижмите башмаки к шинам в направлении возможного отката
Проверьте устойчивость фиксации: попытайтесь сдвинуть машину рукой – колеса не должны прокручиваться. Никогда не пренебрегайте этим этапом, так как при демонтаже карданного вала создаются значительные нагрузки.
| Поднимаемая ось | Фиксируемые колеса |
|---|---|
| Передняя часть | Задние колеса (оба) |
| Задняя часть | Передние колеса (диагонально) |
Используйте только специализированные противооткатные башмаки с рифленой поверхностью. Самодельные упоры из кирпичей или камней не обеспечивают необходимой надежности и могут привести к аварийной ситуации.
Безопасное снятие клемм с аккумулятора
Перед началом работ с электрооборудованием автомобиля, включая замену подвесного подшипника, обязательным этапом является снятие клемм с аккумулятора. Это исключает риск короткого замыкания, случайной активации стартера или повреждения бортовой электроники при демонтаже узлов.
Соблюдайте строгую последовательность: первой всегда снимается отрицательная клемма, затем положительная. Нарушение этого правила может вызвать искрение и перегорание предохранителей из-за контакта инструмента с металлическими элементами кузова.
- Заглушите двигатель, выньте ключ из замка зажигания и включите ручной тормоз.
- Наденьте резиновые или прорезиненные перчатки для защиты от ожогов электролитом.
- Определите клеммы:
- Отрицательная (–): черный провод, маркировка «–»
- Положительная (+): красный провод, маркировка «+»
- Ослабьте гайку крепления отрицательной клеммы ключом на 10 мм, не выкручивая полностью.
- Аккуратно снимите клемму с вывода АКБ, отведите провод в сторону от аккумулятора и зафиксируйте (например, пластиковой стяжкой).
- Повторите действия для положительной клеммы после полного обесточивания минусовой цепи.
Изолируйте снятые клеммы сухой ветошью или пластиковыми колпачками. Избегайте одновременного касания металлическими инструментами клемм и кузова автомобиля.
Демонтаж заднего карданного вала
Отметьте взаимное положение фланца карданного вала и фланца редуктора заднего моста мелом или керном. Это обеспечит правильную балансировку при сборке. Ослабьте гайки крепления заднего кардана к фланцу редуктора, но не снимайте их полностью.
Поднимите заднюю часть автомобиля домкратом, установите на надежные опоры (козлы). Обеспечьте доступ к карданному валу, сняв при необходимости элементы выхлопной системы или защиту.
Последовательность отключения и снятия
- Полностью выкрутите гайки крепления заднего фланца кардана к редуктору заднего моста.
- Сдвиньте заднюю часть вала вниз для освобождения шлицевого соединения из передней муфты (вилки). При затруднении аккуратно постучите резиновым молотком по фланцу.
- Отсоедините переднюю часть вала от промежуточной опоры:
- Выкрутите 4 болта, крепящие подвесной подшипник к кузовному кронштейну.
- Отведите карданный вал вместе с подвесным подшипником вниз и назад.
- Аккуратно выньте узел из-под автомобиля, контролируя положение тяжелого редуктора.
| Ключевое действие | Инструмент | Примечание |
| Отметка положения фланцев | Мел/керн | Обязательно для балансировки |
| Откручивание гаек фланца | Головка на 13 | Используйте трещотку |
| Снятие болтов подвесного подшипника | Головка на 13 | Фиксируйте вал от проворачивания |
Перед полным снятием очистите шлицевую часть переднего кардана от грязи. Проверьте люфт в шарнирах и состояние сальников – при сильном износе потребуется замена всего узла.
Ослабление болтов хомутов промежуточной опоры
Перед демонтажем подвесного подшипника необходимо ослабить фиксирующие хомуты на промежуточной опоре. Эти элементы удерживают подшипник в заданном положении относительно карданного вала и кузовного кронштейна. Без их ослабления сдвиг опоры невозможен.
Подготовьте рожковый ключ на 13 мм или головку с трещоткой. Убедитесь в свободном доступе к болтам – при необходимости используйте переносную лампу для освещения рабочей зоны. Избегайте полного выкручивания болтов на данном этапе.
Порядок выполнения работ
- Определите расположение двух хомутов: первый крепит опору к кронштейну кузова, второй стягивает посадочное место на карданном валу.
- Обработайте резьбовые соединения проникающей смазкой (WD-40 или аналог) при наличии коррозии.
- Ослабьте каждый болт на 4-5 оборотов против часовой стрелки, удерживая контргайку вторым ключом.
- Проверьте подвижность хомутов рукой – они должны свободно смещаться вдоль вала.
Критические моменты: При закисании болтов не прикладывайте чрезмерное усилие – рискуете сорвать грани. Используйте нагревание горелкой или повторную обработку смазкой. Все ослабленные болты оставляйте в резьбовых отверстиях для предотвращения потерь.
Снятие стопорной пластины подвесного подшипника
Отверните два крепежных болта стопорной пластины подвесного подшипника ключом на 13. Болты расположены симметрично по бокам кронштейна крепления подшипника к кузову. При сильном закисании резьбы обработайте соединения проникающей смазкой.
Аккуратно снимите пластину с кронштейна вместе с резиновой подушкой, придерживая подшипник рукой. Проверьте состояние резинового демпфера подушки – при трещинах или разрывах необходима замена. Уберите пластину в сторону, не допуская деформации.
Порядок действий при сложностях
- Неоткручивающиеся болты: Используйте ударный инструмент или накидной ключ с удлинителем.
- Прикипание пластины: Аккуратно подденьте монтажной лопаткой между кронштейном и пластиной.
- Деформированная пластина: Выровняйте молотком на наковальне перед установкой.
| Деталь | Состояние для замены |
| Болты крепления | Сорванная резьба, сильная коррозия |
| Резиновая подушка | Расслоение, глубокие трещины, потеря эластичности |
Важно: Не допускайте проворачивания подвесного подшипника при демонтаже – это может повредить приводной вал. При необходимости зафиксируйте вал газовым ключом через защитную ветошь.
Извлечение сквозных болтов крепления опоры
Подготовьте торцевой ключ на 13 мм и удлинитель. Сквозные болты проходят через обе металлические пластины опоры и карданный вал, фиксируя всю конструкцию. Очистите резьбовые части от грязи проникающей смазкой WD-40 для предотвращения срыва граней.
Последовательно откручивайте болты крест-накрест, придерживая головки вторым ключом. Если резьба прикипела, аккуратно прогрейте соединение строительным феном. Не допускайте срыва шлицов – при сильном сопротивлении повторно обработайте резьбу смазкой и выждите 10 минут.
Порядок демонтажа
- Ослабьте первый болт на 2 оборота
- Перейдите к диагонально противоположному болту
- Повторите процедуру с оставшейся парой
- Полностью выкрутите все четыре болта
Важно: не снимайте последний болт полностью, пока не придержите опору рукой – подшипник может упасть под автомобиль. Извлеченные болты сложите в отдельную емкость, чтобы не потерять штатные шайбы.
| Тип проблемы | Решение |
|---|---|
| Прокручивается гайка | Зафиксируйте торцевой ключ на головке болта, вторым ключом удерживайте гайку |
| Заклинивание резьбы | Нанесите удар молотком через деревянную проставку по торцу болта |
| Деформация шлицов | Используйте экстрактор для сорванных болтов |
После извлечения осмотрите резьбу на болтах и в отверстиях карданного вала. При обнаружении заусенцев обработайте их плашкой или метчиком. Поврежденные болты подлежат замене – установка деформированного крепежа недопустима.
Аккуратное снятие кронштейна подшипника с кузова
После освобождения карданного вала от подвесного подшипника и снятия стопорных пластин или шайб с болтов крепления кронштейна, приступайте непосредственно к его демонтажу с кузова автомобиля. Кронштейн крепится к днищу тремя болтами, которые могут быть сильно затянуты и закислены от времени и воздействия влаги.
Обильно обработайте резьбовую часть болтов крепления кронштейна и места их контакта с кузовом проникающей смазкой (WD-40 или аналогом). Дайте смазке время подействовать (15-30 минут), чтобы максимально снизить риск срыва резьбы или слома болта. Убедитесь, что карданный вал не мешает доступу и не создает напряжения.
Порядок действий при откручивании болтов
Используйте только качественный инструмент: рожковый или накидной ключ подходящего размера (чаще всего на 13 мм), либо головку с воротком/трещоткой. Гаечный ключ должен плотно садиться на грани болта во избежание срыва. Применение удлинителя ("трубы") допустимо только для срыва прикипевших болтов и с крайней осторожностью.
- Начните с центрального болта: он обычно менее подвержен коррозии. Плавно, без резких рывков, попытайтесь провернуть болт против часовой стрелки.
- Если болт не поддается:
- Повторно нанесите смазку.
- Попробуйте легкими ударами молотка через выколотку или пробойник по головке болта "сорвать" резьбу.
- Несколько раз осторожно затяните болт на 1/8 оборота, затем попробуйте открутить.
- После центрального открутите два крайних болта: используя ту же методику. Придерживайте кронштейн рукой, чтобы он не упал при откручивании последнего болта.
Крайне важно: Если болт не поддается даже после повторной обработки и легких ударных воздействий, не прилагайте чрезмерного усилия. Риск сломать болт очень высок. В таком случае целесообразно использовать прогрев горелкой (с соблюдением мер пожарной безопасности) или обратиться к специалистам для высверливания.
После выкручивания всех трех болтов снимите кронштейн с кузова. Осмотрите посадочные места на кузове и резьбовые отверстия на предмет коррозии или повреждений. При необходимости зачистите точки контакта металлической щеткой. Болты и шайбы/стопорные пластины рекомендуется заменить на новые во время сборки.
Освобождение стопорного кольца подшипника
Найдите стопорное кольцо на внутренней стороне подвесного подшипника. Оно фиксирует подшипник на карданном валу и имеет два технологических отверстия для съёмника. Убедитесь, что карданный вал надёжно закреплён в тисках или упёрт в устойчивую поверхность – любое смещение усложнит работу.
Возьмите специальные тонкогубцы с узкими загнутыми концами или съёмник для стопорных колец. Аккуратно введите концы инструмента в отверстия кольца. Применяйте усилие строго в радиальном направлении от центра вала, избегая перекоса – кольцо может соскочить и травмировать вас.
Ключевые этапы снятия
- Сожмите концы инструмента, сводя "усы" кольца вместе для уменьшения его диаметра
- Плавно потяните кольцо вдоль вала в сторону от подшипника. Не дёргайте – резкое движение деформирует кольцо
- Контролируйте снятие: при закусывании ослабьте давление и повторите сжатие
- Извлеките кольцо полностью и немедленно уберите в безопасное место – потеря сделает сборку невозможной
Важно: Если кольцо деформировалось в процессе – обязательно замените новым. Повторное использование повреждённого кольца приведёт к ускоренному разрушению подшипника.
Демонтаж изношенного подшипника с вала
После снятия карданного вала с автомобиля зафиксируйте его в тисках, защитив мягкими накладками губок. Очистите зону вокруг подшипника от грязи и старой смазки металлической щёткой.
Обозначьте маркером положение подшипника относительно вала, чтобы сохранить балансировку при установке нового. Проверьте наличие стопорных колец или пластин, при необходимости снимите их пассатижами.
Последовательность демонтажа
- С помощью съёмника:
- Зацепите лапы съёмника за внутреннее кольцо подшипника
- Упирайте центральный винт строго в торец вала
- Плавно затягивайте винт до выпрессовки подшипника
- Если подшипник прикипел:
- Обработайте стык WD-40 и выждите 10 минут
- Аккуратно прогрейте внешнюю обойму строительным феном
- Повторите попытку съёмником, чередуя с лёгкими ударами киянки через проставку
| Инструмент | Тип воздействия | Важные нюансы |
|---|---|---|
| Гидравлический съёмник | Равномерное давление | Исключает перекос подшипника |
| Универсальные лапы | Точечное зацепление | Требует контроля положения |
| Дрель (крайний случай) | Разрушение сепаратора | Только при невозможности демонтажа иным способом! |
После снятия осмотрите вал на предмет задиров. Зачистите посадочное место мелкой наждачной бумагой (№220-320). Удалите остатки смазки ветошью, смоченной в уайт-спирите.
Зачистка посадочного места на карданном валу
После демонтажа старого подвесного подшипника тщательно осмотрите посадочное место на карданном валу. На поверхности часто присутствуют следы коррозии, задиры, остатки герметика или клея от предыдущей установки, а также слои старой краски. Эти дефекты препятствуют плотной и ровной посадке нового подшипника.
Игнорирование зачистки приведет к неправильному позиционированию подшипника, его перекосу и ускоренному износу. Неровности поверхности создают микро-зазоры, нарушая соосность карданного вала и вызывая вибрации при движении автомобиля. Качественная подготовка поверхности – ключ к долговечности новой детали.
Порядок выполнения работ
Начните с механической очистки:
- Используйте мелкозернистую наждачную бумагу (P180-P240) или абразивную губку. Аккуратно обработайте всю окружность вала в зоне посадки подшипника, удаляя ржавчину и остатки адгезивов.
- Избегайте грубых абразивов или металлических щеток – они оставят глубокие царапины. Допустима только легкая матовая шлифовка.
- Особое внимание уделите канавке стопорного кольца: вычистите грязь из паза тонкой отверткой или шилом.
Завершите процесс химической обработкой:
- Протрите зачищенный участок чистой ветошью, удаляя металлическую пыль.
- Обезжирьте поверхность. Используйте специализированный очиститель (бензин "Калоша", уайт-спирит, ацетон) или антисиликон. Нанесите жидкость на безворсовую салфетку и тщательно протрите вал.
- Дождитесь полного испарения растворителя перед установкой подшипника. Поверхность должна быть абсолютно сухой и чистой.
Важно! Не допускайте задиров или уменьшения диаметра вала при зачистке. Контролируйте геометрию – место под подшипник должно остаться идеально цилиндрическим.
Контроль состояния привалочных поверхностей кронштейна
Тщательно осмотрите металлические площадки кронштейна, которые контактируют с кузовом автомобиля. Эти поверхности должны быть абсолютно ровными и чистыми, без следов глубокой коррозии, вмятин или деформаций. Любые неровности нарушат плотность прилегания кронштейна после установки.
Особое внимание уделите отверстиям для крепежных болтов – они не должны иметь сколов, трещин или признаков "разбитости". Проверьте целостность резьбы в отверстиях кузова, куда вкручиваются болты крепления кронштейна. Используйте метчик для восстановления резьбы при обнаружении повреждений.
Ключевые аспекты проверки:
- Ровность плоскостей: Приложите линейку к поверхности для выявления зазоров или прогибов.
- Коррозия: Удалите рыхлую ржавчину шкуркой. Глубокое поражение металла требует замены кронштейна.
- Механические повреждения: Отбраковывайте деталь при наличии трещин, сколов или деформации монтажных ушек.
- Резьба крепежа: Убедитесь, что болты свободно вкручиваются без перекоса и люфта.
Важно: Установка кронштейна на поврежденные поверхности приведет к перекосу подвесного подшипника, ускоренному износу детали и сильной вибрации карданного вала при движении.
Обработка посадочного места смазочным составом
Перед установкой нового подвесного подшипника тщательно очистите посадочное место на кузове от грязи, остатков старой смазки и ржавчины. Используйте металлическую щётку и ветошь, обезжиривая поверхность уайт-спиритом или бензином «Калоша». Контрольная точка: металл должен быть сухим и не оставлять чёрных следов на чистой салфетке.
Нанесите тонкий слой консистентной смазки на внутреннюю поверхность резиновой муфты подшипника и металлическую площадку кузова. Применяйте специальные составы типа ШРУС-4, Литол-24 или графитную смазку. Избегайте силиконовых и медных паст – они снижают трение недостаточно для этого узла.
Технология нанесения и контроль
Распределяйте смазку равномерно: используйте шпатель или кисточку, заполняя микронеровности металла. Толщина слоя – не более 1 мм. Излишки удалите ветошью: избыток состава приведёт к смещению подшипника под нагрузкой.
- Ключевые зоны обработки:
- Поверхность кронштейна на кузове (круг контакта с резиновой муфтой)
- Внутренние пазы резинового корпуса подшипника
- Резьбовые отверстия под крепёжные болты
- Контрольные операции:
- Отсутствие комков смазки в посадочной зоне
- Свободное скольжение подшипника при примерке без перекосов
- Чистота резьбы болтов – обработайте их графитной смазкой отдельно
| Материал | Темп. диапазон | Особенности |
|---|---|---|
| Литол-24 | -40°C до +120°C | Дешевле, требует обновления через 20 тыс.км |
| ШРУС-4 | -40°C до +150°C | Специализированная, повышенная адгезия |
Запрещается запуск двигателя до фиксации подшипника болтами! Смазка снижает трение при монтаже, но не компенсирует вибрации незакреплённой детали. После установки удалите выступившие излишки состава – они притягивают абразивную пыль.
Монтаж нового подшипника с помощью оправки
Наденьте новый подшипник на оправку, совместив его фаску с узким концом инструмента. Смажьте внутреннюю поверхность кронштейна подвесного подшипника и внешнее кольцо самого подшипника тонким слоем литола или смазки ШРУС для облегчения запрессовки.
Установите кронштейн подвесного подшипника на ровную жесткую поверхность (тиски, массивный металлический брусок), обеспечив свободный ход оправки через отверстие. Проследите, чтобы кронштейн располагался строго горизонтально без перекосов.
Последовательность запрессовки
- Вставьте оправку с надетым подшипником в посадочное отверстие кронштейна широким концом вперед
- Нанесите несколько точных ударов молотком по торцу оправки, контролируя положение подшипника
- Продолжайте равномерно осаживать подшипник до полного выхода оправки из отверстия
- Убедитесь, что подшипник встал заподлицо по всей окружности и не перекошен
Проверьте легкость вращения внутренней обоймы подшипника рукой – недопустимы заедания или посторонний шум. При наличии дефектов демонтируйте узел и повторите установку с новым подшипником.
Установка стопорного кольца в паз
Перед монтажом стопорного кольца тщательно очистите паз на карданном валу от грязи и следов коррозии металлической щеткой. Убедитесь, что канавка не имеет забоин или деформаций – это предотвратит самопроизвольное выпадение элемента при вибрациях.
Смажьте кольцо и посадочное место консистентной смазкой для облегчения установки. Возьмите кольцо так, чтобы его замковая прорезь была направлена вверх – это упростит фиксацию.
Последовательность монтажа
- Сожмите усики кольца специальными плоскогубцами до уменьшения наружного диаметра
- Аккуратно введите элемент в канавку, контролируя равномерность посадки по всей окружности
- Плавно отпустите инструмент, следя за полным вхождением кольца в паз по всему периметру
- Проверьте фиксацию, проворачивая деталь отверткой – она не должна смещаться
Критические ошибки:
- Перекос кольца при установке
- Неполное вхождение в канавку на отдельных участках
- Использование поврежденного кольца со следами износа
После монтажа вручную проверьте надежность фиксации, попытавшись сдвинуть кольцо вдоль вала. Качественно установленный элемент исключает осевое перемещение подшипника и обеспечивает безопасность при эксплуатации автомобиля.
Размещение кронштейна опоры на кузове
Установите кронштейн подвесной опоры на штатное место в тоннеле трансмиссии. Совместите монтажные отверстия кронштейна с резьбовыми отверстиями на кузове автомобиля. Убедитесь в плотном прилегании поверхности кронштейна к металлу кузова без перекосов и зазоров.
Вставьте крепёжные болты во все отверстия кронштейна и кузова. Наживите их вручную на несколько оборотов для предварительной фиксации. Используйте оригинальные болты М8×20 мм с обязательным применением пружинных шайб (гроверов) для предотвращения самоотвинчивания.
Порядок затяжки крепежа
- Затяните центральный болт кронштейна моментом 32–40 Н·м.
- Равномерно затяните остальные болты крест-накрест с одинаковым усилием.
- Проверьте отсутствие деформации кронштейна при полной затяжке.
| Элемент | Параметр |
|---|---|
| Тип болтов | М8×20 (ГОСТ 7798) |
| Момент затяжки | 32–40 Н·м |
| Обязательные элементы | Гроверные шайбы (ГОСТ 6402) |
Важно: Не допускается установка кронштейна на деформированные или загрязнённые поверхности кузова. При наличии коррозии в зоне крепления произведите зачистку металла до чистого основания. Перекос при монтаже приведёт к ускоренному износу подшипника.
Фиксация кронштейна сквозными болтами
Установите кронштейн подвесного подшипника на штатное место в днище автомобиля, совместив монтажные отверстия. Проследите за правильной ориентацией детали – паз для подшипника должен быть направлен вниз, а крепежные проушины точно совпадать с отверстиями в кузове.
Возьмите два штатных сквозных болта (обычно М8х20-25 мм) и проденьте их через кузов и кронштейн сверху вниз. Предварительно очистите резьбу от грязи и обработайте графитовой смазкой. При необходимости слегка подкорректируйте положение кронштейна для свободного прохождения болтов.
Затяжка крепежа
Выполните фиксацию в следующей последовательности:
- Наденьте на болты снизу пружинные шайбы (гроверы)
- Накрутите гайки вручную до упора
- Затяните крепеж крест-накрест с моментом 15-20 Н·м
- Проконтролируйте отсутствие перекоса кронштейна
Используйте динамометрический ключ для точного соблюдения момента затяжки. Перетяжка может привести к деформации кузова или срыву резьбы, недостаточная затяжка – к вибрациям при движении.
Установка и затяжка стопорной пластины
Установите стопорную пластину на подвесной подшипник, совместив монтажные отверстия с резьбовыми каналами в кронштейне карданного вала. Убедитесь, что фиксирующий выступ пластины плотно входит в паз на внешнем кольце подшипника – это предотвратит проворачивание узла при эксплуатации.
Вставьте крепёжные болты через пластину в кронштейн, предварительно нанеся на резьбу фиксатор (например, Loctite 243). Не перепутайте болты – их длина должна соответствовать глубине отверстий во избежание повреждения внутренних компонентов.
Порядок затяжки
- Затяните болты вручную крест-накрест для равномерного прижима пластины
- Прогрессируйте в три этапа:
- Предварительная затяжка моментом 10-12 Н·м
- Промежуточная затяжка 18-20 Н·м
- Финишный момент 22-25 Н·м
- Проверьте отсутствие перекоса пластины щупом 0.05 мм
| Компонент | Требуемый момент | Примечание |
|---|---|---|
| Болты М8 | 22-25 Н·м | Использовать динамометрический ключ |
| Стопорная пластина | - | Заменять при деформации или повреждении |
После затяжки обязательно загните усики пластины на грани болтов – это обеспечит защиту от самопроизвольного откручивания. Проверьте свободу вращения кардана рукой: правильный монтаж исключает заедания и люфты.
Регулировка положения подвесного подшипника
После установки нового подшипника критически важна его точная регулировка. Неправильное положение вызывает вибрации карданного вала, ускоренный износ крестовин и повреждение коробки передач.
Основная задача – обеспечить соосность фланцев кардана и редуктора при одновременном сохранении теплового зазора. Пренебрежение этим этапом приведет к повторному ремонту через короткий промежуток времени.
Пошаговая процедура регулировки
- Ослабьте гайки крепления подвесного подшипника к кузову (2 шт.) и болты стяжного хомута.
- Приподнимите карданный вал для создания зазора 5-10 мм между фланцами редуктора и кардана.
- Прокрутите вал на 2-3 оборота для самоустановки подшипника.
- Проверьте параллельность осей фланцев визуально или щупом (допустимое расхождение – не более 1°).
- Затяните стяжной хомут с моментом 15-20 Н·м, сохраняя положение.
- Зафиксируйте подшипник на кузове, затягивая гайки крепления равномерно крест-накрест (момент 25-30 Н·м).
Контрольные параметры после регулировки:
| Радиальный люфт подшипника | Не более 0.1 мм |
| Осевой зазор фланцев | 4-6 мм |
| Биение карданного вала | Макс. 0.8 мм на длине подшипника |
Проверьте работу: запустите двигатель, включите 4-ю передачу на эстакаде и убедитесь в отсутствии вибраций на всех режимах работы (800-3500 об/мин). Любое гудение или рывки указывают на необходимость повторной регулировки.
Затяжка хомутов с требуемым усилием
Корректная затяжка хомутов карданного вала критична для предотвращения вибраций и утечек трансмиссионного масла. Недостаточное усилие приведет к проворачиванию крепежа и разгерметизации, а чрезмерное – к повреждению резиновых элементов или срыву резьбы.
Используйте динамометрический ключ с подходящим диапазоном измерений, предварительно уточнив момент затяжки для конкретной модели хомута в руководстве по ремонту ВАЗ 2107. Типовые значения для стандартных червячных хомутов кардана обычно составляют 8-12 Н·м.
Порядок действий
- Очистите резьбу хомутов и прилегающие поверхности от грязи металлической щеткой.
- Наденьте хомуты на исправные резиновые манжеты карданного шарнира, совместив винты с отверстиями.
- Предварительно затяните крепеж вручную до соприкосновения поверхностей.
- Затягивайте винты крест-накрест динамометрическим ключом в 2 этапа:
- Первичная затяжка с усилием 50% от номинала (4-6 Н·м)
- Окончательная затяжка до полного указанного момента (8-12 Н·м)
| Элемент | Рекомендуемый момент затяжки (Н·м) | Примечание |
|---|---|---|
| Хомут карданного шарнира | 8-12 | Для хомутов шириной 8-10 мм |
| Хомут опоры подвесного подшипника | 7-9 | Проверка отсутствия перекоса |
Контроль качества: после затяжки убедитесь в равномерном прилегании хомутов по всей окружности, отсутствии деформации резиновых деталей и выступании резьбового конца винта не более чем на 2 нитки. Проверьте свободное вращение кардана без заеданий.
Установка заднего карданного вала на место
Поднимите карданный вал и аккуратно вставьте шлицевую часть в коробку передач, следя за совпадением меток, нанесенных при демонтаже. Удерживайте вал в этом положении, избегая перекоса шлицевого соединения.
Совместите задний фланец вала с фланцем редуктора заднего моста, вставив крепежные болты в отверстия. Предварительно нанесите на резьбу болтов фиксатор или смажьте графитовой смазкой для предотвращения коррозии.
Ключевые этапы фиксации
Затяните болты крест-накрест в следующем порядке:
- Болты фланца редуктора: момент 70-90 Н·м
- Болты подвесного подшипника: момент 19-30 Н·м
- Гайки эластичной муфты КПП: момент 40-60 Н·м
Проверьте соосность вала и отсутствие биения, прокрутив его рукой на 2-3 оборота. Убедитесь в соблюдении зазоров:
| Между карданом и тормозными трубками | ≥ 15 мм |
| Между валом и кузовом/топливным баком | ≥ 20 мм |
После монтажа запустите двигатель, включите передачу и прослушайте звуки на всех режимах работы. Отсутствие вибраций и стуков подтвердит правильность установки.
Проверка соосности карданных валов
После замены подвесного подшипника критически важно проверить соосность карданных валов. Неправильная установка приводит к биению, вибрациям и ускоренному износу трансмиссии. Контроль выполняется до окончательной затяжки креплений опоры.
Основным методом является проверка зазоров между фланцами редуктора заднего моста и коробки передач. Используйте щуп 0,1-0,15 мм для измерения равномерности прилегания по всему периметру соединения. Допустимое отклонение – не более 0,3 мм.
Порядок регулировки соосности
- Ослабьте гайки крепления заднего редуктора к подрамнику
- Слегка отпустите болты задней опоры двигателя
- Перемещайте редуктор в горизонтальной плоскости
- Добейтесь равномерного зазора по всем точкам фланца
- Поэтапно затяните все крепления крест-накрест
Контрольные признаки правильной соосности:
- Отсутствие вибрации при разгоне от 60 км/ч
- Равномерный шум кардана без локальных "выстрелов"
- Свободное вращение вала рукой при вывешенных колесах
| Ошибка | Последствие |
| Перекос по вертикали | Разрушение подвесного подшипника за 500-1000 км |
| Смещение по горизонтали | Вибрация руля на скорости 80-100 км/ч |
| Комбинированный перекос | Течь сальника редуктора и КПП |
Повторно проверьте соосность после пробега 200-300 км – возможна усадка резиновых подушек. При сохранении вибраций потребуется диагностика на СТО с применением лазерного стенда.
Контроль отсутствия люфтов в соединениях
После установки нового подвесного подшипника и сборки карданного вала проведите тщательную проверку всех соединений на отсутствие люфтов. Убедитесь, что карданный вал правильно центрован и не имеет перекосов относительно коробки передач и редуктора заднего моста.
Люфты в карданных соединениях приводят к вибрациям, ускоренному износу деталей и могут спровоцировать разрушение подвесного подшипника. Контроль выполняется до финальной затяжки крепежных элементов и установки защитных кожухов.
Порядок проверки
Ключевые точки диагностики:
- Фланцы коробки передач/редуктора: возьмитесь за кардан возле фланцев, попытайтесь сдвинуть его вертикально и горизонтально.
- Крестовины: проверните вал на 45°, покачивайте каждый шарнир в 4 плоскостях.
- Подвесной подшипник: зафиксируйте корпус подшипника, попытайтесь сместить вал осевым усилием.
Критерии оценки:
- Допустимый зазор во фланцевых соединениях - не более 0.1 мм
- Осевой ход вала в подшипнике - полное отсутствие
- Радиальный люфт в крестовинах - менее 0.05 мм
- Плавность вращения без заеданий
При обнаружении люфтов:
- Перепроверьте затяжку болтов фланцев (момент 60-80 Н∙м)
- Замените деформированные стопорные кольца подшипника
- Убедитесь в правильной установке крестовин (метки на чашках должны совпадать)
Тестовая поездка для оценки работы подшипника
Тестовая поездка обязательна для проверки корректности установки подвесного подшипника. Она выявляет остаточные вибрации, посторонние шумы и возможные ошибки монтажа, которые не заметны при статичном осмотре.
Проводите проверку на безопасном участке дороги с разным покрытием. Начинайте с минимальной скорости, постепенно увеличивая её, и контролируйте поведение карданного вала во всех режимах движения.
Алгоритм тестирования
- Трогание с места: плавно стартуйте на 1-й передаче. Отслеживайте стуки или скрежет при начале движения.
- Разгон на низких скоростях (20-40 км/ч): прислушивайтесь к гулу или вибрациям руля при равномерном движении по ровному асфальту.
- Проезд неровностей: преодолейте лежачих полицейских или ямы на скорости 20-30 км/ч для выявления стуков в зоне подшипника.
- Динамичный разгон (60-80 км/ч): резко увеличьте скорость. Фиксируйте усиление вибраций или появление гудения.
- Торможение двигателем: отпустите педаль газа на 3-4 передаче. Оцените наличие рывков или дребезжания.
При обнаружении аномалий немедленно прекратите поездку. Повторно проверьте затяжку креплений подшипника, центровку карданного вала и отсутствие перекосов.
Список источников
При подготовке руководства использовались технические материалы и практические наработки, посвященные ремонту ходовой части автомобилей ВАЗ классической серии. Основное внимание уделялось проверенным схемам демонтажа и установки карданной передачи.
Следующие источники предоставили детальную информацию о конструкции трансмиссии, спецификациях крепежных элементов и рекомендуемых методах диагностики неисправностей подвесного подшипника.
Техническая документация и специализированные ресурсы
- Официальное руководство по ремонту ВАЗ 2101-2107 издательства "Третий Рим"
- Каталог запасных частей ВАЗ 2101-2107 (раздел "Карданная передача")
- Технические бюллетени сервисных центров АвтоВАЗ по обслуживанию заднеприводных моделей
- Методические рекомендации по балансировке карданных валов от НИИ Автопрома
- Архивные выпуски журнала "За рулём" с анализами типовых неисправностей трансмиссии
- Стенограммы мастер-классов автомобильного техникума по ремонту классических Жигулей
- Форумные обсуждения на профильных ресурсах Lada-Online и Drive2 с кейсами замены подшипника
