Капот ВАЗ 2109 - особенности оригинального устройства и монтажа
Статья обновлена: 18.08.2025
Капот ВАЗ 2109 – ключевой элемент защиты двигателя и важная деталь экстерьера автомобиля.
Оригинальная конструкция гарантирует точное соответствие геометрии кузова и надежную функциональность.
Правильная установка капота напрямую влияет на безопасность движения и корректную работу замка.
В статье детально разберем устройство элемента и дадим практические рекомендации по монтажу.
Материалы изготовления оригинального капота: особенности стали
Оригинальный капот для ВАЗ 2109 изготавливается из холоднокатаной листовой стали. Этот материал выбран благодаря оптимальному сочетанию прочностных характеристик, технологичности в обработке и приемлемой стоимости. Толщина листа, используемого для штамповки капота, строго нормирована и обычно составляет порядка 0.7-0.8 мм, что обеспечивает необходимую жесткость конструкции при сохранении относительно небольшого веса.
Сталь для оригинальных деталей проходит тщательный контроль качества на соответствие ГОСТам, предъявляемым АвтоВАЗом. Это гарантирует стабильность механических свойств материала, таких как предел прочности, текучести и относительное удлинение, что критично для сохранения геометрии капота в процессе эксплуатации и при возможных мелких воздействиях. Качество исходного металла напрямую влияет на точность штамповки и отсутствие внутренних напряжений в готовой детали.
Коррозионная стойкость
Ключевой особенностью стали оригинального капота является многослойное антикоррозионное покрытие. Оно наносится на металл еще до процесса штамповки и включает в себя:
- Цинкование: Основной слой защиты. Оригинальные капоты ВАЗ 2109 чаще всего изготавливались из стали с электролитическим цинкованием (толщина слоя около 7-10 мкм). Этот слой обеспечивает катодную защиту основного металла.
- Пассивация: Хроматирование цинкового слоя для улучшения адгезии грунта и повышения коррозионной стойкости самого цинкового покрытия.
- Грунтование: Нанесение слоя антикоррозионного грунта (часто эпоксидного или фосфатирующего) поверх пассивированного цинка, обеспечивающего дополнительный барьер и отличную основу для последующего нанесения ЛКП на заводе.
Преимущества оригинальной стали капота:
- Проверенная долговечность: При сохранении целостности ЛКП и отсутствии глубоких повреждений до металла коррозионная стойкость оригинального капота значительно выше, чем у многих аналогов.
- Ремонтопригодность: Сталь хорошо поддается рихтовке и выравниванию при мелких повреждениях.
- Стабильность геометрии: Использование качественной стали и точной штамповки гарантирует сохранение заводской формы капота.
- Оптимальная жесткость: Толщина и свойства стали обеспечивают необходимую жесткость на изгиб и кручение без излишнего утяжеления передка автомобиля.
| Характеристика | Значение / Описание |
|---|---|
| Основной материал | Холоднокатаная листовая сталь |
| Типичная толщина | 0.7 - 0.8 мм |
| Коррозионная защита | Электролитическое цинкование (7-10 мкм) + пассивация + грунт |
| Ключевое преимущество | Многослойная защита, нанесенная ДО штамповки |
Геометрия капота ВАЗ 2109: ключевые размеры и формы
Геометрия оригинального капота ВАЗ 2109 определяется его основной функцией – обеспечением доступа к моторному отсеку и плотного прилегания к кузовным панелям. Его форма является сложной пространственной поверхностью с выраженными продольными и поперечными линиями жесткости, сформированными в процессе штамповки.
Капот имеет трапециевидную форму в плане, сужающуюся к передней части автомобиля. Задняя кромка (примыкающая к лобовому стеклу) прямая, передняя кромка имеет сложный изгиб с центральным выступом, повторяющим контур передней части кузова. Боковые кромки плавно закруглены для стыковки с крыльями.
Ключевые размеры и особенности
Основные габаритные размеры оригинального капота:
- Общая длина (по центральной оси): Приблизительно 1290 - 1300 мм.
- Общая ширина (в самой широкой части, по задней кромке): Около 1420 - 1430 мм.
- Ширина в самой узкой части (передняя кромка): Приблизительно 1000 - 1020 мм.
Критически важные точки крепления и сопряжения:
- Петли: Расположены симметрично относительно продольной оси капота на задней его части. Расстояние между центрами крепежных отверстий под петли составляет примерно 900-920 мм.
- Замок капота: Расположен строго по центру передней кромки капота. Расстояние от оси замка до точек крепления петель задает базовую геометрию установки.
- Радиусы закруглений: Боковые и передние кромки имеют плавные радиусы закругления (R ~ 100-150 мм в зависимости от зоны), обеспечивающие эстетичный переход к крыльям и переднему бамперу.
- Линия стыковки с крыльями: Профиль боковой кромки капота точно соответствует профилю верхней кромки крыла. Нарушение этой геометрии приводит к видимым щелям или ступенькам.
Технологические зазоры: При правильной установке оригинального капота по всему периметру (кроме задней кромки, где он крепится петлями) должен соблюдаться равномерный зазор шириной 3-5 мм относительно крыльев и передней панели кузова. Этот зазор необходим для компенсации температурных деформаций и вибраций.
Последствия нарушения геометрии: Несоответствие ключевых размеров или формы (перекос, "пропеллер") приводит к:
- Невозможности корректной установки капота на петли или запирания замка.
- Неравномерным или чрезмерным зазорам по периметру, ухудшающим внешний вид.
- Плохому прилеганию уплотнителей, что вызывает шум и проникновение влаги/пыли.
- Затруднениям при регулировке (высота, прилегание по краям).
- Возможному повреждению смежных панелей (крыльев) при закрытии/открытии.
- Неправильному положению фар относительно капота, влияющему на световой пучок.
Таблица ключевых геометрических параметров
| Параметр | Приблизительное значение, мм |
| Общая длина (по центру) | 1290 - 1300 |
| Ширина по задней кромке | 1420 - 1430 |
| Ширина по передней кромке | 1000 - 1020 |
| Расстояние между осями петель | 900 - 920 |
| Рекомендуемый монтажный зазор | 3 - 5 |
Устройство штатной системы креплений и петель
Штатная система крепления капота ВАЗ 2109 включает две основные группы элементов: передние запорные механизмы и задние петлевые узлы. Передние замки фиксируют капот в закрытом положении, воспринимая основную нагрузку при движении. Они состоят из крюка на капоте и ответной защелки с пружиной на кузовном щитке передка, управляемой тросиком из салона через рукоятку открывания.
Задняя часть капота крепится через две неразборные петли шарнирного типа, жестко прикрученные к кузову и капоту. Петли обеспечивают вращение капота вокруг поперечной оси при открывании/закрывании. Конструктивно каждая петля сформирована из двух стальных пластин: одна крепится к брызговику моторного отсека болтами М8, вторая – к капоту саморезами или заклепками, пластины соединены стальной осью с фиксирующим шплинтом.
Ключевые особенности и компоненты
Основные характеристики штатной системы:
- Материал петель: штампованная сталь толщиной 3-4 мм с антикоррозионным покрытием
- Тип замков: крюк-защелка с предохранительным фиксатором
- Регулировки: возможность смещения капота по вертикали/горизонтали за счет овальных отверстий в петлях
Типовые проблемы крепежных узлов:
- Износ оси петель с появлением люфта
- Коррозия монтажных пластин
- Ослабление пружины замка
- Деформация крюка при ДТП
| Элемент | Крепеж | Кол-во |
| Петля (кузовная часть) | Болт М8 | 2 шт. на петлю |
| Петля (часть на капоте) | Заклепка 4мм | 3-4 шт. на петлю |
| Передний замок | Болт М6 | 3 шт. на замок |
Важно: При установке проверяйте параллельность петель и отсутствие перекосов. Зазор между крыльями и капотом должен быть равномерным по всему периметру (4-5 мм). Фиксация оси шплинтом предотвращает самопроизвольное разъединение петель при поднятии капота.
Расположение и функции технологических отверстий
Технологические отверстия в оригинальном капоте ВАЗ 2109 представляют собой строго рассчитанные проёмы, сформированные на этапе штамповки. Их расположение обусловлено необходимостью интеграции с кузовными элементами и навесными компонентами, обеспечивая корректную работу системы открывания и фиксации.
Игнорирование назначения этих отверстий при монтаже ведёт к перекосам, нарушению геометрии установки и повреждению смежных деталей. Каждое отверстие имеет конкретную функцию, а их совмещение с ответными крепёжными точками кузова является обязательным условием правильной установки.
Ключевые группы отверстий и их назначение
- Петлевые крепления: Четыре отверстия (по два с каждой стороны) в задней части капота для болтового соединения с шарнирными петлями. Обеспечивают правильную ось вращения.
- Замок капота: Центральное прямоугольное отверстие под язычок замка в передней зоне и два ответных отверстия для крепления самого замка к внутреннему усилителю. Гарантируют точную фиксацию в закрытом положении.
- Упоры-амортизаторы: Два отверстия по бокам (в районе фар) для резиновых или газовых упоров. Поглощают вибрацию, предотвращают самопроизвольное закрывание.
- Вентиляционные проёмы: Перфорированные зоны у задней стенки под облицовкой. Отводят теплый воздух из подкапотного пространства, снижая термическую нагрузку.
- Монтажные технологические отверстия: Вспомогательные проёмы для доступа к гайкам крепления облицовки радиатора, проводки и фиксации шумоизоляции.
Аэродинамические элементы в конструкции капота
Оригинальный капот ВАЗ 2109 спроектирован с учетом аэродинамической оптимизации фронтальной части автомобиля. Его выпуклая геометрия и плавные линии скатов направлены на снижение коэффициента лобового сопротивления (Cx), что улучшает стабильность управления на высоких скоростях. Зауженная передняя кромка создает управляемый воздушный поток, минимизируя турбулентность в подкапотном пространстве и зоне лобового стекла.
Дополнительную функцию выполняют штатные вентиляционные прорези в задней части капота. Эти элементы работают как аэродинамические дефлекторы: отводят горячий воздух от двигателя, создавая зону разряжения при движении. Одновременно они снижают подъемную силу на передней оси, повышая сцепление колес с дорогой. Форма выштамповок рассчитана на сохранение жесткости панели при минимальном весе.
Ключевые особенности и рекомендации
- Центровка при установке: Зазоры между крыльями и капотом должны быть строго симметричны – перекос нарушает аэродинамику и вызывает вибрации.
- Регулировка замка: Пружинный механизм должен обеспечивать плотное прилегание без зазоров для предотвращения свиста воздуха и деформации кромки.
- Герметизация вентиляционных прорезей: При замене не демонтируйте штатные резиновые трапы – они защищают от попадания влаги в моторный отсек.
| Элемент | Аэродинамическая функция | Риск при неправильной установке |
| Передняя кромка | Отсекание воздушного потока | Увеличение шума в салоне |
| Боковые скосы | Направление потока вдоль крыльев | Загрязнение боковых стекол |
| Вентиляционные прорези | Отвод горячего воздуха | Перегрев двигателя |
Важно: Установка нештатных воздухозаборников нарушает расчетный баланс давления – это может вызвать подъем передка на скорости. Для тюнинга используйте сертифицированные комплекты с инженерными расчетами.
Система защелки: принцип работы фиксатора
Фиксатор капота на ВАЗ 2109 представляет собой ключевой элемент безопасности, предотвращающий самопроизвольное открытие во время движения. Он расположен в передней части моторного отсека и взаимодействует непосредственно с запорным крюком, закрепленным на внутренней стороне капота. Надежность его срабатывания напрямую влияет на безопасность эксплуатации автомобиля.
Конструкция фиксатора включает в себя подвижный язычок (защелку), подпружиненный механизм и корпус с крепежными отверстиями. При опускании капота запорный крюк надавливает на скошенную часть язычка, отжимая его, пока не займет положение внутри фиксирующего паза. Пружина мгновенно возвращает язычок в исходное состояние, надежно удерживая крюк.
Ключевые особенности функционирования
Работа системы основана на двухступенчатом принципе:
- Предварительная фиксация: Капот опускается под собственным весом, крюк преодолевает сопротивление пружины язычка, издавая характерный щелчок.
- Основное запирание: Пружина прижимает язычок к ответной части крюка, исключая его самопроизвольное выскальзывание из паза даже при сильной вибрации.
Для открытия требуется воздействие на трос привода, идущий от рукоятки в салоне. Трос натягивается, механически поворачивая язычок фиксатора через рычажную систему внутри корпуса. Это освобождает запорный крюк, позволяя приподнять капот.
Критические факторы корректной работы:
- Отсутствие деформации крюка и язычка,
- Правильное натяжение возвратной пружины,
- Свободный ход троса без заеданий,
- Точное совпадение траектории крюка с пазом фиксатора.
Таблица типовых неисправностей:
| Проблема | Последствие | Решение |
|---|---|---|
| Износ язычка или крюка | Проскальзывание, самопроизвольное открытие | Замена поврежденных деталей |
| Ослабление пружины | Ненадежная фиксация | Установка новой пружины |
| Заклинивание троса | Невозможность открыть капот | Чистка/смазка или замена троса |
Регулярная очистка механизма от грязи и обработка графитовой смазкой контактных поверхностей существенно продлевают срок службы узла. Проверка силы фиксации обязательна после любых работ с капотом или передними крыльями.
Замок капота: механизм блокировки и разблокировки

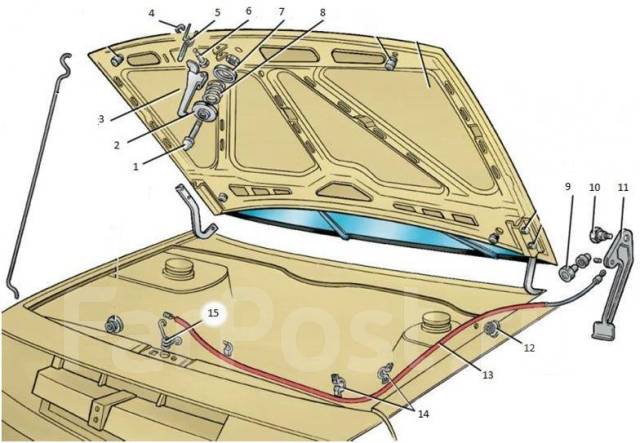

Запорный механизм капота ВАЗ 2109 состоит из двух ключевых компонентов: замочной скобы, приваренной к кузову, и самого замка с фиксатором, установленного на капоте. Основная функция системы – надёжно удерживать капот в закрытом положении при движении, исключая самопроизвольное открытие от вибраций или ветровой нагрузки.
Управление блокировкой осуществляется через тросовый привод, соединённый с ручкой открывания капота, расположенной в салоне слева под торпедо. Корректная работа механизма напрямую зависит от точности регулировки положения замка относительно скобы и целостности тросика.
Принцип работы и регулировка
При натяжении троса внутренний фиксатор замка сжимает пружину, освобождая зацеп из скобы. После закрытия капота пружина автоматически возвращает фиксатор в зацеплённое состояние. Критически важно обеспечить соосность язычка замка и проёма скобы – перекос даже на 2-3 мм вызывает проблемы:
- Чрезмерное усилие при закрытии
- Самопроизвольное расстёгивание на ходу
- Деформацию кронштейна замка
Регулировка выполняется в три этапа:
- Ослабление крепёжных гаек замка на капоте
- Поэтапное смещение корпуса замка по горизонтали/вертикали
- Проверка хода капота и фиксации с последующей затяжкой гаек
| Тип неисправности | Причина |
| Капот не открывается из салона | Обрыв троса, закисание механизма |
| Самопроизвольное открытие | Износ фиксатора, ослабление пружины |
| Необходимость удара по капоту для закрытия | Неправильная регулировка замка |
Для продления ресурса механизма регулярно обрабатывайте шарнир замка и троссик густой смазкой (например, Литол-24). При замене замка используйте только оригинальные детали – нештатные аналоги часто имеют отклонения в геометрии, приводящие к перекосу.
Подготовка кузова перед установкой капота
Перед монтажом нового капота критически важно тщательно подготовить зоны его крепления. Невыполнение этого этапа приводит к перекосам, проблемам с зазорами и ускоренной коррозии. Уделите особое внимание очистке и выравниванию петель, замка и контактных поверхностей кузова.
Начните с демонтажа старого капота, аккуратно отсоединив тягу привода замка и разъем лампы подкапотного освещения. Ослабьте крепежные болты петель, попросите помощника придержать элемент во избежание падения. После снятия оцените состояние точек крепления на кузове – именно они требуют основной подготовки.
Ключевые этапы обработки кузова
Обязательные процедуры:
- Механическая очистка:
- Удалите следы старой краски, герметика и ржавчины с зон крепления петель шлифмашинкой
- Обработайте технологические отверстия для болтов метчиком для восстановления резьбы
- Коррозионная защита:
- Нанесите преобразователь ржавчины на проблемные участки
- Покройте антикором внутренние полости стоек, где крепятся петли
- Восстановление геометрии:
- Проверьте ровность площадок крепления петель линейкой
- При необходимости выровняйте деформированные зоны рихтовочным молотком
Контрольные замеры перед установкой
| Параметр | Норматив (мм) | Инструмент проверки |
|---|---|---|
| Высота петель относительно друг друга | ±0.5 | Лазерный уровень |
| Параллельность передних кромок крыльев | Не более 1.0 | Измерительная рейка |
| Диаметр отверстий под крепеж | 8.5±0.1 | Калибр-пробка |
После подготовки нанесите грунт на обработанные участки кузова. Дождитесь полного высыхания состава – монтаж капота на свежий грунт запрещен. Убедитесь, что все технологические отверстия свободны от загрязнений, а резиновые демпферы на стойках не имеют разрывов.
Регулировка положения петель относительно стойки лобового стекла
Точность позиционирования петель капота возле стойки лобового стекла напрямую влияет на равномерность зазоров и плотность прилегания передней кромки капота. Неправильная установка провоцирует перекосы, сквозняки на скорости, вибрации и риск самопроизвольного открытия при движении. Контроль этого параметра обязателен даже при использовании оригинальных комплектующих ВАЗ 2109.
Для корректировки потребуется набор гаечных ключей (обычно на 13 мм), шестигранник на 5 мм, монтажная лопатка или резиновая киянка. Перед началом работ снимите декоративную решётку радиатора и убедитесь в отсутствии деформаций самой стойки и кронштейнов петель – их необходимо устранить в первую очередь.
Последовательность регулировки
- Ослабьте болты крепления петель к кузову в зоне лобовой стойки, оставив минимальное усилие для удержания детали.
- Слегка отпустите гайки крепления петель к капоту, чтобы обеспечить небольшой люфт для манипуляций.
- Плавно смещайте капот относительно стойки, добиваясь параллельности кромки капота линии стекла и равномерного зазора 3-5 мм по всей длине. Используйте киянку для аккуратной подгонки.
- Проверьте соосность отверстий под шплинт замка капота – фиксатор должен входить свободно при опущенной крышке.
- Поэтапно затяните все крепёжные элементы в следующем порядке:
- Болты петель к кузову
- Гайки петель к капоту
- Болты замка капота
После фиксации протестируйте работу: капот должен открываться/закрываться без усилий, при полном опускании исключаются контакты с фарами или крыльями. Уделите особое внимание симметричности зазоров между капотом и обеими стойками – расхождение более 1 мм требует повторной регулировки.
Монтаж капота на петли: последовательность действий
Убедитесь в наличии всех компонентов: капот, петли, крепёжные болты и шайбы. Проверьте состояние резьбовых отверстий на кузове и капоте, очистите их от грязи и ржавчины. Подготовьте набор гаечных ключей (обычно на 13 мм) и фиксатор резьбы.
Пригласите помощника для поддержки капота на время монтажа – это исключит перекосы и повреждения ЛКП. Работайте в защитных перчатках, избегая контакта с острыми кромками.
Пошаговая установка
- Фиксация петель на кузове:
- Накрутите регулировочные болты на петли (не затягивая), оставив зазор 3-5 мм.
- Совместите петли со штатными отверстиями на лонжеронах, закрепите болтами с шайбами (предварительно нанеся фиксатор резьбы).
- Стыковка капота:
- Установите капот на петли с помощником, совмещая монтажные проушины с ответными частями петель.
- Вставьте крепёжные болты без затяжки, сохраняя свободу перемещения детали.
- Регулировка положения:
- Выровняйте зазоры по периметру (оптимально 3-4 мм) относительно крыльев и решётки радиатора.
- Добейтесь симметричности, подкручивая регулировочные болты на петлях влево/вправо и вверх/вниз.
- Фиксация:
- Затяните все болты крест-накрест с усилием 25-30 Н∙м, контролируя сохранение зазоров.
- Проверьте плавность хода при открытии/закрытии – капот не должен цеплять кузовные элементы.
Выравнивание зазоров между капотом и крыльями
После установки оригинального капота на ВАЗ 2109 критически важно добиться равномерных зазоров относительно передних крыльев. Неправильная регулировка приводит к визуальным дефектам, повышенному шуму на ходу и риску повреждения краски от вибрации.
Основная сложность заключается в наличии трех плоскостей регулировки: вертикальной (высота капота над крыльями), продольной (расстояние до решетки радиатора) и поперечной (симметрия левого/правого зазора). Работу выполняют вдвоём с помощником, используя набор рожковых ключей и крестовых отверток.
Технология регулировки
Действия выполняйте последовательно:
- Ослабление креплений: Откройте капот и ослабьте гайки крепления к петлям (4 штуки) и болты замка на радиаторной рамке.
- Коррекция высоты: Сдвигайте капот вверх/вниз относительно петель, контролируя зазор по всей длине крыла. Зазор 3-5 мм должен быть строго одинаковым слева и справа.
- Продольное позиционирование: Перемещайте капот вперед/назад, обеспечивая параллельность линии переднего края с кромкой крыльев и равное расстояние до радиаторной решетки (5-7 мм).
Ключевые нюансы:
- Все перемещения делайте минимальными шагами (1-2 мм), постоянно закрывая капот для проверки.
- Контролируйте работу замка – после регулировки он должен фиксироваться без усилий.
- При неравномерном зазоре по длине крыла проверьте геометрию самого капота или крыльев на предмет деформаций.
| Параметр | Нормальный зазор | Инструмент для контроля |
| Вертикаль (крыло-капот) | 3-5 мм | Щуп или монета 5 руб. |
| Зазор у решетки радиатора | 5-7 мм | Линейка |
| Симметрия боковых зазоров | ±0,5 мм | Штангенциркуль |
После фиксации гаек проверьте отсутствие люфта капота в закрытом состоянии. При резком нажатии на передний край не должно быть дребезжания. Если зазоры "уплывают" после поездки – повторите процедуру, заменив деформированные шайбы под петлями.
Настройка высоты установки относительно фар
Правильная регулировка высоты капота относительно оптики критична для устранения щелей в зоне стыка с фарами и защиты моторного отсека от влаги. Неверное позиционирование создаёт риск повреждения фар при движении из-за вибраций, а также ухудшает аэродинамику передней части автомобиля.
Основной инструмент для регулировки – крепёжные болты на петлях капота и резиновые упоры-«грибки» на брызговике. Ослабление болтов позволяет смещать капот в вертикальной плоскости, а вращение упоров изменяет точку контакта с кузовом для фиксации требуемого зазора.
Последовательность регулировки
- Ослабление петельных болтов на 2-3 оборота ключом на 13
- Предварительное выставление зазора:
- Между кромкой капота и фарой – 3-5 мм по всей длине
- Перепад высот с крыльями – не более 1.5 мм
- Корректировка упоров:
Высота капота выше фар Выкручивание упора против часовой стрелки Высота капота ниже фар Завинчивание упора по часовой стрелке - Контроль равномерности при закрытии – усилие должно распределяться одинаково по периметру
После фиксации болтов проверьте отсутствие дребезжания на неровностях. Если капот «играет» при закрытом положении – дополнительно поднимите центральные упоры на 1/2 оборота для увеличения прижимного усилия.
Регулировка работы запорного механизма
Правильная регулировка запорного механизма гарантирует плотное прилегание капота к кузову и предотвращает вибрации во время движения. Основными компонентами для настройки являются замок капота, фиксатор на радиаторной рамке и резиновые упоры. Перед началом работ убедитесь в отсутствии деформаций петель и кузовных панелей.
Для регулировки потребуется ключ на 13, крестовая отвертка и ветошь для очистки элементов. Ослабьте крепления замка (два болта на внутренней поверхности рамки радиатора) и фиксатора (три гайки под капотом). Смажьте шарниры и пружины замка графитовой смазкой – это улучшит работу механизма.
Пошаговая процедура регулировки
- Ослабьте крепежные гайки фиксатора на капоте, оставив возможность легкого перемещения
- Приоткройте капот, затем плавно закройте до срабатывания первичного фиксатора
- Проверьте зазор между капотом и кузовом по периметру – он должен быть равномерным (4-5 мм)
- При необходимости сместите замок вверх/вниз или влево/вправо, затем затяните болты с усилием 15-20 Н·м
- Отрегулируйте положение фиксатора для обеспечения полного захода язычка замка в прорезь
Контрольные точки после регулировки:
- Капот закрывается без чрезмерных усилий при падении с высоты 30 см
- При нажатии на углы отсутствуют вертикальные перемещения
- Вторичный предохранительный крюк срабатывает до полного закрытия при открытом основном замке
| Параметр | Нормальное значение | Признак неисправности |
| Усилие закрытия | 8-12 кг | Не фиксируется без сильного хлопка |
| Ход предохранительного крюка | 10-15 мм | Не блокирует случайное открытие |
После финальной затяжки гаек обработайте резьбовые соединения антикоррозийным составом. Проверьте работу на неровной дороге – посторонние стуки свидетельствуют о необходимости дополнительной подстройки упоров. При правильной настройке язычок фиксатора полностью входит в паз замка с характерным щелчком, а упоры принимают нагрузку без деформации краев капота.
Установка троса открывания капота из салона
Основная задача – проложить гибкий трос между салоном и моторным отсеком, обеспечив плавное усилие на рычаг замка капота. Начните с выбора места установки рукоятки или кнопки в салоне: оптимально – слева под приборной панелью или на центральной консоли. Закрепите механизм управления саморезами, избегая зон педалей и проводки.
Проденьте трос через технологическое отверстие в моторный щит (штатное или аккуратно просверленное), используя резиновый уплотнитель для защиты от влаги и перетирания. Направляйте его вдоль существующих жгутов проводов, фиксируя пластиковыми хомутами через каждые 15-20 см, исключая провисания и контакт с подвижными деталями двигателя.
Ключевые этапы подключения в подкапотном пространстве
- Снимите стандартный рычаг замка капота с кузовного кронштейна.
- Присоедините конец троса к отверстию на рычаге через штатную проушину или установите переходную тягу (при несовпадении размеров).
- Отрегулируйте натяжение: при закрытом капоте трос должен иметь легкую слабину (2-3 мм), а полное открывание происходить при ходе рукоятки на 7-10 см.
| Параметр | Значение | Ошибки |
|---|---|---|
| Диаметр троса | 1.5-2 мм | Тонкий трос (<1 мм) рвется |
| Угол изгиба | >120° | Резкие перегибы блокируют движение |
| Фиксация в салоне | 2 точки крепления | Вибрация при езде |
После монтажа проверьте работу 5-10 раз: капот должен открываться без заеданий при плавном усилии. Обязательно обработайте металлические элементы троса и точек крепления антикором, а подвижные соединения – графитовой смазкой. При появлении скрипов или тугого хода ослабьте хомуты и перепроверьте трассировку.
Калибровка защитных уплотнителей по периметру
Точная подгонка уплотнителей по контуру капота предотвращает вибрации, попадание влаги и пыли в подкапотное пространство. Работу начинают после фиксации капота на штатные петли, проверяя равномерность зазоров (3-5 мм) между кузовом и деталью по всему периметру. Уплотнительная лента должна повторять геометрию кромки без натяжения или провисаний, особенно в зонах изгибов возле фар.
Используйте оригинальные уплотнители с клеевым слоем 3М, сохраняющие эластичность при перепадах температур. Обезжирьте посадочную площадку ацетоном, нанесите монтажные метки мелом. Сняв защитную плёнку с клея, прижмите ленту последовательно от центра крыльев к радиаторной решётке и ветровому стеклу, избегая перекосов. Прокатайте резиновым валиком для адгезии.
Контроль качества установки
- Проверка прилегания: Лист бумаги, зажатый между уплотнителем и кузовом при закрытом капоте, должен вытаскиваться с равномерным усилием
- Тест на герметичность: Обильно полейте капот водой – капли не должны проникать за уплотнительную линию
- Коррекция дефектов: Отслоившиеся участки прогрейте строительным феном (80-100°C) и придавите на 2-3 минуты
| Проблема | Решение |
|---|---|
| Зазор в углах | Доклейте отрезки длиной 20-30 мм с нахлёстом 5 мм |
| Выступание клея | Удалить излишки немедленно уайт-спиритом до полимеризации |
| Деформация профиля | Заменить уплотнитель – перегрев нарушит память формы |
Проверка свободного хода при открывании/закрывании
Убедитесь, что после установки оригинального капота ВАЗ 2109 отсутствуют помехи при движении крышки. Проверьте зазор между капотом и кузовными панелями (крыльями, фарами, решеткой радиатора) – он должен составлять 4-6 мм по всему периметру. При закрытии капот должен плотно прилегать к уплотнителю без перекосов.
Особое внимание уделите работе замка и предохранительного крюка: после фиксации язычок замка должен полностью захватывать петлю, а крюк-фиксатор – свободно входить в ответную проушину без заеданий. При открытии рукоятка салона должна требовать умеренного усилия (не более 15-20 Н).
Последовательность проверки хода капота
- Откройте капот на 30 см, отпустите руку – крышка должна плавно опуститься под собственным весом до полного открытия
- Закройте капот с высоты 20 см без усилия – он должен захлопнуться самостоятельно
- Проверьте реакцию на вибрацию: при движении автомобиля по неровностям капот не должен подрагивать или издавать стуки
| Проблема | Причина |
| Капот задевает крылья | Неправильная регулировка петель или деформация каркаса |
| Требуется усилие при закрытии | Перетянутые петли или смещенный замок |
| Самопроизвольное открытие | Недостаточный захват язычка замка |
Важно: Если при закрытии слышен металлический скрежет – немедленно прекратите эксплуатацию и проверьте соосность узлов крепления. Неправильный ход приводит к деформации рамки стекла и повреждению лакокрасочного покрытия.
Настройка фиксации в открытом положении
Правильная фиксация капота в открытом положении критически важна для безопасности при обслуживании двигателя. Недостаточно закрепленный капот может самопроизвольно захлопнуться от ветра или вибрации, что чревато травмами и повреждениями.
Оригинальная конструкция ВАЗ 2109 использует телескопический упор с фиксатором, расположенный с левой стороны моторного отсека. Регулировка осуществляется изменением высоты этого упора относительно точки контакта на внутренней поверхности капота.
Процесс регулировки фиксатора
- Откройте капот до упора, убедившись что фиксатор полностью зацепился за ответную часть
- Найдите регулировочный болт в основании кронштейна упора (обычно под ключ на 13 мм)
- Ослабьте контргайку и вращайте основной болт:
- По часовой стрелке - уменьшение высоты упора
- Против часовой - увеличение высоты
- Оптимальное положение - когда капот фиксируется при угле 60-70°, не требуя дополнительного усилия
- Затяните контргайку после регулировки, проверьте надежность сцепления
Распространенные проблемы и решения:
| Проблема | Причина | Решение |
|---|---|---|
| Самопроизвольное закрытие | Недостаточный вылет упора | Увеличить высоту регулировочным болтом |
| Тугое открывание | Чрезмерный вылет упора | Уменьшить высоту регулировочным болтом |
| Дребезжание при движении | Износ резиновых демпферов | Замена демпферов (артикул 2109-8404040) |
После каждой регулировки проверяйте работу фиксатора на ровной поверхности и под уклоном. Капот должен четко фиксироваться в трех положениях: начальном подъеме (45°), рабочем (60-70°) и полностью открытом. Избегайте перетяжки крепежных гаек - это может деформировать кронштейн.
Обработка кромок капота для защиты от коррозии
Кромки капота ВАЗ 2109 особенно уязвимы для коррозии из-за скопления влаги и микротрещин в заводском лакокрасочном покрытии. Обработка этих зон обязательна при установке оригинального капота для предотвращения очагов ржавчины, которые быстро распространяются на новые детали.
Перед началом работ демонтируйте капот с петель и снимите уплотнительную резинку по периметру. Тщательно обезжирьте торцы ацетоном или антисиликоном, удаляя заводской консервационный воск и производственные загрязнения. Просушите поверхность сжатым воздухом.
Этапы обработки
- Шлифовка торцов: Используйте наждачную бумагу Р320-Р400 для снятия заусенцев и создания шероховатости. Особое внимание уделите углам и зонам крепления петель.
- Нанесение антикора:
- Кистью или мини-валиком покройте кромки эпоксидным грунтом в 2 тонких слоя с межслойной сушкой 15 минут.
- После полимеризации грунта (24 часа) нанесите мастику на основе каучука или жидкий локер толщиной 1-2 мм.
- Контроль качества: Убедитесь в отсутствии непрокрасов и пузырей воздуха. При монтаже капота избегайте контакта мастики с резиновым уплотнителем.
| Материал | Рекомендуемый бренд | Время сушки |
| Эпоксидный грунт | Novol Protect 340 | 24 часа |
| Антикоррозийная мастика | Tectyl Zinc | 30 минут |
Обновляйте защитное покрытие каждые 2 года или после повреждений от камней. Не используйте кислотные составы – они разрушают цинковое покрытие оригинального капота.
Контроль качества установки: тесты на вибрацию
После монтажа оригинального капота на ВАЗ 2109 критически важно проверить отсутствие паразитных вибраций, возникающих на разных скоростях и дорожных покрытиях. Вибрации не только создают шум, но и могут привести к усталостному разрушению крепежа или деформации панели. Основной фокус тестов – выявление резонансных частот конструкции и точек неплотного прилегания.
Проверка начинается с ручного тестирования: резко закройте капот и прислушайтесь к дребезжанию. Далее проведите контроль на ходу: разгоните автомобиль последовательно до 60, 80 и 110 км/ч, фиксируя поведение капота на ровном асфальте, брусчатке и гравии. Особое внимание уделите зонам возле замка и петель – там чаще проявляются люфты.
Методы диагностики и устранения проблем
- Анализ точек контакта: При выявлении вибрации проверьте зазор между капотом и уплотнителями по всему периметру. Зазор свыше 3 мм требует регулировки петель или замены просевших демпферов.
- Корректировка замка: Если дребезг слышен в районе замка, отрегулируйте положение запорного язычка или подложите резиновую прокладку под ответную часть.

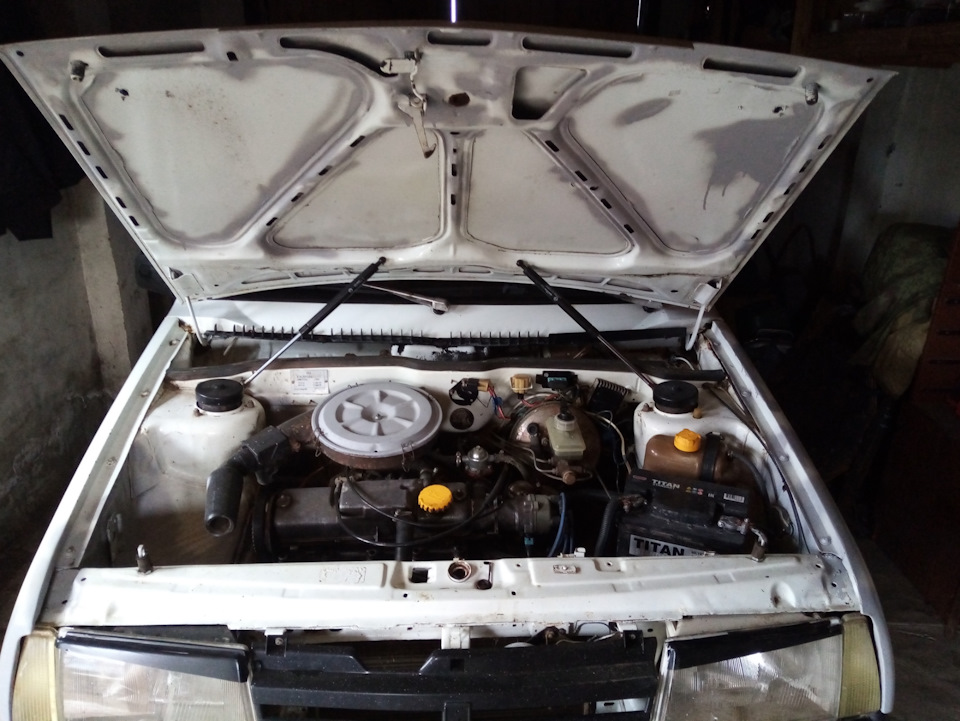

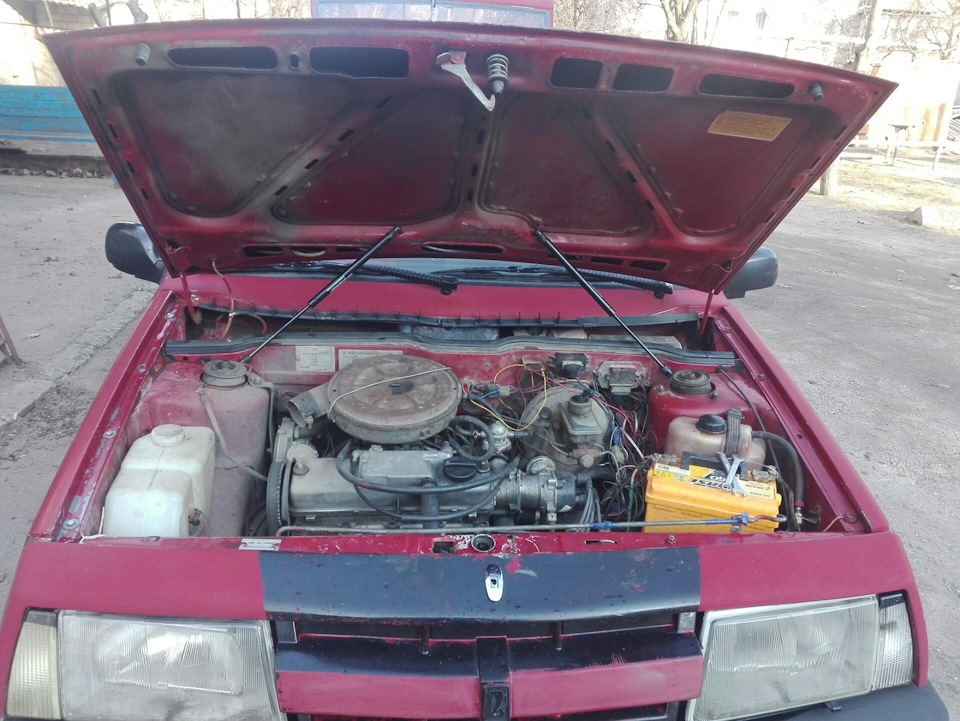

- Проверка амортизаторов: Изношенные газовые упоры не удерживают капот в стабильном положении. При резком закрытии они должны плавно демпфировать движение, без отскока.
| Скорость (км/ч) | Норма | Признак неисправности |
|---|---|---|
| 60-70 | Тихая работа | Легкий стук на мелких неровностях |
| 90-100 | Ровный гул ветра | Видимая вибрация кромки капота |
| 110+ | Стабильное положение | Дребезг, хлопки или подъем углов |
Важно: Если вибрации не исчезают после регулировок, проверьте геометрию кузова – перекосы передних лонжеронов или брызговиков требуют профессионального вмешательства. Используйте динамический тест с бумажной лентой: зажмите полоску бумаги между капотом и кузовом в разных точках, затем резко дёрните. Слишком легкое извлечение ленты указывает на недостаточный прижим.
Рекомендации по обслуживанию механизмов капота
Регулярное обслуживание петель, замка и фиксаторов предотвращает перекосы и затруднённое открывание. Пренебрежение этими процедурами ведёт к деформации креплений и преждевременному износу деталей.
Контролируйте состояние защитных резиновых уплотнителей вдоль кромки капота – они предотвращают вибрации и попадание влаги в подкапотное пространство. Повреждённые уплотнители требуют немедленной замены.
Ключевые процедуры
Смазка механизмов:
- Петли: Очищайте от грязи и наносите графитовую смазку или Литол-24 каждые 5-7 тыс. км или сезонно
- Замок капота: Обрабатывайте фиксатор и ответную часть замка аэрозольной силиконовой смазкой (WD-40 Specialist Silicone)
- Тросик привода: Проверяйте плавность хода, при заедании пролейте жидким маслом через пластиковый чехол
Регулировка и диагностика:
- Проверяйте зазор между капотом и крыльями/решеткой радиатора (должен быть равномерным 3-5 мм)
- Корректируйте положение капота ослаблением болтов петель и смещением в нужную плоскость
- Тестируйте работу предохранительного крюка – он должен чётко фиксироваться при срыве основного замка
| Элемент | Признак износа | Действие |
| Петли | Люфт, скрип при подъёме | Замена втулок или всей петли |
| Запорный механизм | Самопроизвольное открывание | Замена пружины фиксатора |
| Проушины капота | Трещины у креплений | Усиление сваркой или замена |
Защита от коррозии: Раз в год обрабатывайте внутренние полости капота и кромки мовилем. Особое внимание уделяйте зоне возле петель и замка, где скапливается влага. При появлении очагов ржавчины зачищайте до металла и наносите антикоррозийный грунт.
Список источников
Информация о конструкции и монтаже оригинального капота ВАЗ 2109 основана на технической документации и экспертных материалах.
Ключевые источники включают специализированную литературу и отраслевые ресурсы.
- Официальное руководство по ремонту ВАЗ 2108/2109/21099 (издательство "Легион-Автодата")
- Каталог деталей и сборочных единиц ВАЗ 2108-21099 (АвтоВАЗ)
- Технические стандарты ГОСТ Р 41.65-99 "Транспортные средства. Устройства для фиксации капота"
- Протоколы испытаний кузовных элементов ВАЗ 2109 (НИЦИАМТ ФГУП "НАМИ")
- Методические рекомендации по кузовному ремонту (Московский автомобильный институт)
- Специализированные автомобильные форумы: Lada-Online, Дром, Drive2.ru (разделы по реставрации ВАЗ)
- Производственные спецификации на штатные крепления капота (завод "ВАЗИнтерСервис")
