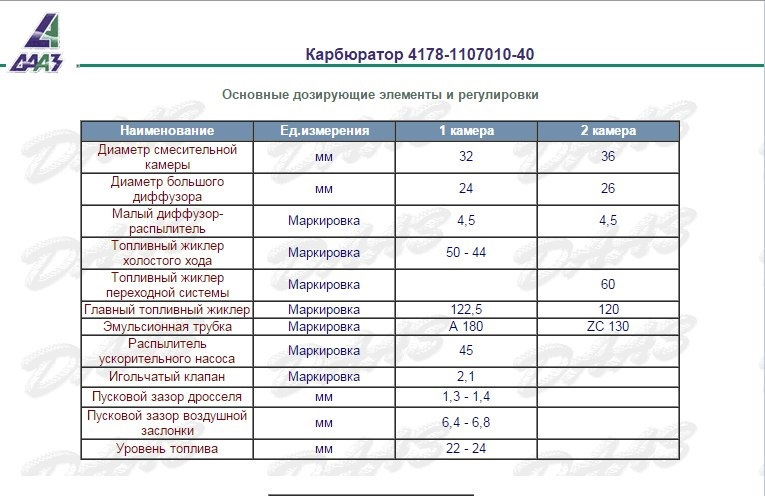

Карбюратор ДААЗ-4178 - характеристики и настройка

Признаки неправильной регулировки карбюратора ДААЗ-4178

Основные признаки включают неустойчивый холостой ход с плавающими оборотами и самопроизвольной остановкой двигателя, а также провалы мощности при разгоне, сопровождающиеся рывками или подергиваниями автомобиля. Наблюдается существенный рост расхода топлива, потеря динамики при движении в гору и слабый отклик на педаль акселератора.

Дополнительные индикаторы – хлопки в карбюраторе (указывающие на бедную смесь) или в глушителе (при переобогащенной смеси), черный сажевый выхлоп, затрудненный запуск горячего двигателя и длительное прогревочное функционирование с повышенными оборотами. Фиксируется повышенное содержание CO в выхлопных газах при замерах газоанализатором.

• Дерганье при движении – резкие рывки при разгоне из-за некорректного состава смеси.
• Черный выхлоп – следствие переобогащения топливно-воздушной смеси.
• Хлопки во впуске – детонация в карбюраторе при излишне бедной смеси.
• Зависание оборотов – медленное снижение RPM после отпускания педали газа.
• Перерасход бензина – увеличение расхода на 15-20% от нормы.

Диагностика перерасхода топлива

Перерасход топлива в карбюраторных двигателях часто связан с неисправностями ДААЗ-4178. Первичная проверка начинается с исключения других систем: замер компрессии в цилиндрах, контроль угла опережения зажигания, исправность свечей и состояния воздушного фильтра. Только после подтверждения их работоспособности фокус смещается на карбюратор.

Карбюратор требует проверки герметичности запорного клапана, чистоты жиклёров и уровня топлива в поплавковой камере. Добавочно анализируют работу экономайзера мощностных режимов и систему холостого хода, так как их сбои напрямую влияют на экономичность.

Ключевые этапы диагностики карбюратора

• Поплавковая камера: Уровень горючего выше нормы приводит к переобогащению смеси. Контролируется прозрачной трубкой или калиброванным щупом через пробку (норма: 20±1 мм от плоскости разъёма). Причины: дефект запорной иглы, перекос поплавка, износ осей.
• Воздушные и топливные жиклёры: Загрязнение главных топливных жиклёров (особенно первичной камеры) увеличивает подачу бензина. Требуется демонтаж и продувка сжатым воздухом. Увеличение пропускной способности из-за износа – повод для замены.
• Экономайзер: Заедание привода или нарушение герметичности диафрагмы в экономайзере мощностных режимов провоцирует постоянную подачу дополнительного топлива. Проверяется путём ручного нажатия на шток при неработающем двигателе.

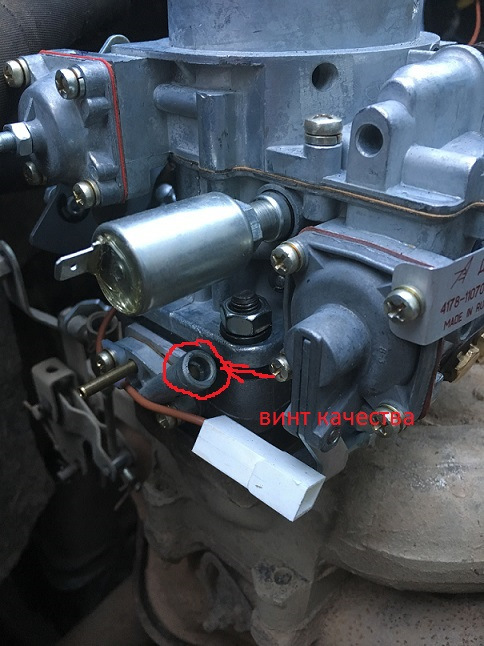

• Холостой ход: Неправильная регулировка винтами качества/количества (обороты ХХ выше 900 об/мин) или подсос воздуха через прокладки. Диагностируется по изменению работы двигателя при частичном перекрытии воздушной заслонки.
• Герметичность: Утечки через прокладки под карбюратором, оси заслонок или вакуумные шланги ведут к "бедной" смеси, которую система компенсирует открытием дросселя. Обнаруживается с помощью опрыскивания очистителем карбюратора на стыки при работающем двигателе (изменение RPM указывает на разгерметизацию).

Проблемы с запуском холодного двигателя

Основная причина сложностей с холодным пуском карбюраторных двигателей ВАЗ – неисправность пускового устройства карбюратора ДААЗ-4178. Его диафрагма, управляющая воздушной заслонкой и топливными каналами, со временем теряет герметичность либо закоксовываются жиклеры системы.

Ключевые неполадки проявляются в нарушении топливно-воздушной смеси при закрытой воздушной заслонке: либо чрезмерное обеднение (двигатель глохнет после первых вспышек), либо переобогащение (затопление свечей). Отсутствие характерного хлопка в карбюраторе при ручном управлении воздушной заслонкой также указывает на проблемы пускового механизма.

Диагностика и устранение

• Прогревочные обороты: Проверить скорость вращения коленвала на запущенном прогретом двигателе при вытянутом подсосе. Отклонение от нормы в 3200±200 об/мин требует регулировки.
• Диафрагма пускового устройства: Скопившийся под крышкой бензин свидетельствует о разрыве. Заменить диафрагму и прочистить впускной шариковый клапан.
• Засор каналов: Демонтировать жиклеры холостого хода (главный №49, топливный №40) и пусковой системы (№50). Промыть ацетоном и продуть сжатым воздухом.
• Уровень топлива: Убедиться в 22-25 мм уровня топлива в поплавковой камере при отключенном топливопроводе.

Корректировка пусковых параметров выполняется винтами на крышке устройства: первый регулирует открытие воздушной заслонки (зазор 0,9 мм), второй – угол приоткрытия дросселя (1,25 мм). Эталонные настройки выставляются тахометром после полной сборки.

Неустойчивая работа на холостых оборотах

Неустойчивая работа на холостом ходу карбюратора ДААЗ-4178 проявляется в плавающих оборотах двигателя, вибрациях или самопроизвольной остановке мотора. Основные причины включают подсос неучтенного воздуха через поврежденные прокладки, изношенные оси дроссельных заслонок либо вакуумные шланги. Также проблему вызывают засорение жиклеров и каналов холостого хода, неисправность электромагнитного клапана ЭПХХ или некорректный уровень топлива в поплавковой камере.

Дополнительными факторами могут выступать неквалифицированные регулировки положения дроссельной заслонки или нарушения в работе системы подачи воздуха. Нестабильность усугубляется при использовании некачественного топлива, приводящего к отложениям в топливных каналах, и при превышении допустимого износа уплотнительных элементов.

Последовательность регулировки:

1. Прогреть двигатель до рабочей температуры (+85...+90°C)
2. Проверить герметичность впускного тракта обработкой соединений WD-40
3. Прочистить воздушные и топливные каналы холостого хода сжатым воздухом
4. Установить базовые обороты (750-800 об/мин) винтом количества
5. Оптимизировать СО винтом качества до максимальных оборотов
6. Корректировать винтом количества целевое значение оборотов при отключенной нагрузке

Контрольные параметры:

Настройка переходной системы карбюратора ДААЗ-4178

Предварительные шаги:

Двигатель прогрет до рабочей температуры (80-90°C). Холостой ход предварительно отрегулирован минимальными оборотами винтами «количества» и винтом качества до уровня 700-800 об/мин на минимально возможном содержании СО/СН. Воздушный фильтр чистый. Подсос полностью убран.

Определение состояния:

Плавно увеличивайте обороты двигателя до 1500-2000 об/мин, затем плавно отпустите педаль газа. Резкая проваливание оборотов или их "зависание" перед установкой на ХХ (бывает при медленном сбросе газа) сигнализирует о нарушении работы переходной системы.

Процесс настройки:

Для регулировки используйте винт регулировки переходной системы (РПС) малой камеры. Он расположен слева сверху под крышкой карбюратора (обычно внутри пневматической диафрагмы). Перед работой очистите распылители и каналы сжатым воздухом с использованием специальных очистителей:

Последовательность регулировки:

1. Прогреть двигатель, отрегулировать базовый ХХ.
2. Медленно увеличить обороты до 1300-1500 об/мин (важно плавное не резкое открытие дросселя).
3. Не изменяя положения дросселя отверткой вращайте винт РПС:
   • Поворот против часовой стрелки (выкручивание) - обогащает топливную смесь на переходном режиме.
   • Поворот по часовой стрелке (закручивание) - обедняет топливную смесь на переходном режиме.
4. Цель регулировки: Добиться наиболее устойчивых оборотов в диапазоне 1300-1500 об/мин. Признак правильной настройки – ровная работа двигателя без "подхвата" и провалов при стабильных покачиваниях оборотов в этом диапазоне.
5. Повторно проверьте реакцию на сброс газа. Движения прибора должны быть плавными, с резким падением до оборотов ХХ без провала ниже (не в "яму") и без задержки ("зависания") выше них.

Фиксация и финишная проверка:

После достижения устойчивой работы под нагрузкой переходного режима (1300-1500 об/мин) выполните окончательную, более точную регулировку ХХ винтами количества и качества. Проведите тест-драйв на автомобиле, обращая внимание на резкое открытие и сброс газа при разгоне и торможении двигателем. Любые "провалы метания" при трогании либо рывке требуют коррекции положения винта РПС.

Процедура балансировки камер карбюратора ДААЗ-4178

Балансировка смесеобразующих камер карбюратора требует синхронизации воздушных потоков между крышками устройства. Проверяется величина разрежения во впускных патрубках обеих камер с использованием U-образных вакуумметров, механического тахометра и газоанализатора.

К впускным патрубкам карбюратора подключаются шланги от вакуумметров. Прогрейте двигатель до рабочей температуры (85–90°C), установив частоту холостого хода близкой к номинальной (750–800 об/мин). При этом отсоедините шланг системы ЭПХХ.

Этапы выполнения регулировки

1. Отрегулируйте винтом количества базовую частоту вращения.
2. Вращайте винт качества одной камеры до получения минимальной СО (0.1–1.2%) при неизменной скорости холостого хода.
3. Сравните показания вакуумметров: разряжение должно совпадать в пределах 5 мм рт. ст.

При значительном расхождении разрежения:

• Ослабьте контргайку винта балансировки
• Поворачивайте винт регулировки, изменяя зазор одной из камер
• Добейтесь идентичности показаний вакуумметров (±3 мм рт. ст.)

Финишная настройка требует точной синхронизации параметров:

Контрольный запуск: Убедитесь в стабильности оборотов и отсутствии перебоев после затяжки контргаек регулировочных элементов. Помните: нарушение баланса ведёт к перерасходу топлива.

Проверка герметичности диафрагм карбюратора ДААЗ-4178

Для проверки герметичности пускового устройства отсоедините топливный шланг от штуцера на корпусе карбюратора, снимите крышку пускового устройства и извлеките диафрагму. Узел диафрагмы требует визуального осмотра на предмет трещин, механических повреждений и потери эластичности. Вручную создайте разрежение во входном патрубке устройства (имитируя работу вакуумной камеры), пережав выходной канал: исправная диафрагма должна удерживать положение без провисания.

Аналогичную процедуру выполните для диафрагмы экономайзера мощностных режимов: снимите крышку её корпуса, расположенную вертикально сверху карбюратора. Проверьте целостность мембраны и соответствие пружины характеристикам – при нагнетании воздуха через штатный канал язычок диафрагменного механизма обязан плавно перемещаться без заеданий. Использование компрессора с манометром (оптимальное давление 0,2–0,3 атм) повышает точность диагностики утечек.

Критерии замены и монтажа

• Постоянная деформация диафрагмы, наличие микроразрывов по краям или центральной части
• Неполное закрытие/открытие штока экономайзера при подаче воздуха (заедания)
• Подтекание топлива из-под крышек при рабочей вибрации

Устанавливайте новые диафрагмы только с заводскими уплотнительными прокладками, соблюдая правильную ориентацию штока пускового узла. После сборки обязательна регулировка пуска и проверка реакции дроссельной заслонки на нагрузку на прогретом двигателе.

Чистка воздушных каналов

Чистка воздушных каналов карбюратора ДААЗ-4178 – критичная процедура, устраняющая нарушения состава топливной смеси из-за загрязнения пылью, масляными отложениями или грязью. Забитые каналы вызывают переобогащение смеси, нестабильную работу двигателя на холостом ходу, провалы при резком открытии дросселя и повышенный расход топлива.

Перед чисткой демонтируйте карбюратор с двигателя, отсоедините топливные шланги и электроразъем электромагнитного клапана. Разберите узел: снимите крышку поплавковой камеры, выньте жиклёры, пневмопривод дросселя и экономайзера. Визуально проверьте степень загрязнения каналов холостого хода и экономайзера мощностных режимов.

Порядок выполнения работ

1. Используйте очиститель: распылите баллончик аэрозольного очистителя карбюраторов (например, ABRO) во все воздушные каналы, уделяя внимание каналам системы холостого хода и переходным отверстиям.
2. Продувка сжатым воздухом: после обработки очистителем (выдержав 10 минут) тщательно продуйте каналы компрессором под давлением 6-8 атм. Направляйте воздух в обратном нормальному потоку направлении.
3. Механическая очистка: для стойких отложений используйте мягкую медную проволоку подходящего диаметра. Не применяйте стальные иглы – они повредят поверхности каналов!
4. Контрольные точки:
   • воздушные жиклёры холостого хода (13, 14 на схеме)
   • каналы экономайзера мощностных режимов
   • воздушные каналы системы пуска

Важно! После чистки повторно продуйте ВСЕ каналы воздухом для удаления остатков загрязнений. Соберите карбюратор, установите на двигатель и выполните регулировку холостого хода.

Технология продувки жиклеров

Продувка жиклёров карбюратора ДААЗ-4178 выполняется сжатым воздухом для удаления механических примесей, смолистых отложений и продуктов коррозии, блокирующих калиброванные отверстия. Работы проводятся после демонтажа топливных элементов с использованием компрессора или специального баллона с регулируемым давлением в диапазоне 3-5 атм. Обязательно контролируется целостность уплотнительных прокладок перед разборкой.

Используйте медную проволоку диаметром менее 0,4 мм для предварительной механической очистки отверстий от крупных загрязнений. Запрещено применять стальные иглы или инструменты, способные повредить калибровку. Воздушная струя должна подаваться в направлении, обратном нормальному потоку топлива, для эффективного удаления отложений со стенок каналов.

Порядок выполнения работ

1. Отсоедините топливные шланги, снимите крышку поплавковой камеры и извлеките жиклёры
2. Промойте детали в ацетоне или керосине для размягчения отложений
3. Продуйте каждый жиклёр отдельно с использованием тонкой насадки воздушного пистолета

Контроль качества: убедитесь в свободном прохождении света через отверстия при осмотре под лампой. Для главного топливного жиклёра №165 допустимый расход воды при 1 атм – 550±15 мл/мин, для главного воздушного №175 – 310±10 мл/мин.

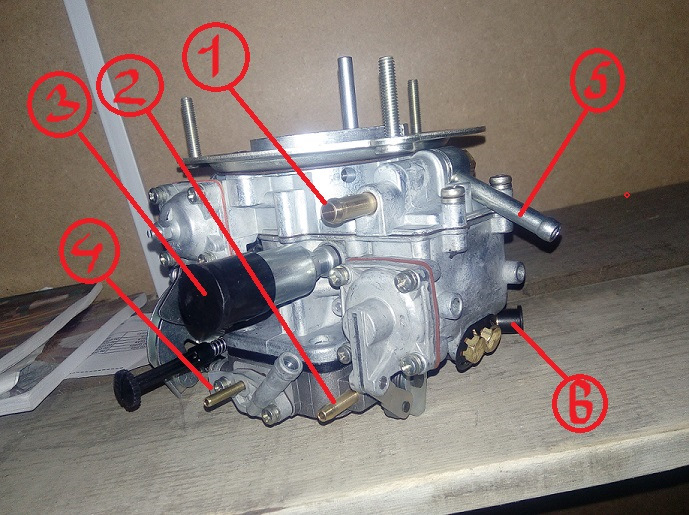

Снятие и установка топливных штуцеров

Перед началом работ по снятию топливных штуцеров карбюратора ДААЗ-4178 необходимо полностью сбросить давление в топливной системе. Для этого, при выключенном зажигании, ослабьте гайку крепления топливопровода к фильтру тонкой очистки или к топливному насосу. Соберите вытекающее топливо ветошью.

Отверните гайку крепления соответствующего топливопровода к штуцеру карбюратора. Отсоедините подводящий (от фильтра или насоса) и отводящий (на возврат в бак) шланги от их штуцеров на карбюраторе. Аккуратно отведите шланги в сторону.

С помощью рожкового ключа соответствующего размера (часто 12 мм или 14 мм) осторожно отверните штуцер из его посадочного отверстия в корпусе карбюратора. Под штуцером всегда находится уплотнительная медная шайба, предотвращающая утечки топлива.

При установке нового или обратного монтажа старого штуцера необходимо обязательно использовать новую медную уплотнительную шайбу (кольцо). Аккуратно вкрутите штуцер рукой в отверстие карбюратора до упора шайбы, затем затяните его ключом с умеренным усилием для предотвращения срыва резьбы или деформации корпуса карбюратора. Предварительно можно нанести небольшое количество герметика для резьбы, не содержащего силикона, но обычно достаточно новой медной шайбы.

Подсоедините топливные шланги к соответствующим штуцерам и затяните их гайки ключом (обычно 10 мм). Проверьте надежность соединений.

Проверка герметичности

После установки штуцеров и подсоединения топливопроводов необходимо провести обязательную проверку системы на герметичность:

• Включите зажигание, чтобы топливный насос подал бензин в систему.
• Внимательно осмотрите места соединения штуцеров с корпусом карбюратора и гайки крепления топливных шлангов.
• Не должно быть видимых подтеканий или капель топлива.
• Запустите двигатель и проверьте соединения повторно на разных режимах работы.

Обнаружив утечки, немедленно заглушите двигатель и подтяните соответствующие соединения или повторите процедуру снятия/установки штуцера с новой уплотнительной шайбой.

Калибровка топливного игольчатого клапана

Калибровка топливного игольчатого клапана карбюратора ДААЗ-4178 проводится при необходимости замены элемента или для устранения переливов топлива. Она заключается в контроле давления запирания иглы с учетом конструктивных требований модели (диаметр седла клапана 1,8 мм). Проверка выполняется с помощью ртутного манометра и резиновой груши для создания избыточного давления.

Чтобы провести калибровку, демонтируйте клапан из корпуса поплавковой камеры. Установите корпус клапана с иглой в калибровочный прибор вертикально седлом вверх. Плавно создайте давление ртутного столба до момента отзыва иглы: для серийного варианта значение должно находиться в диапазоне 38±2 мм рт. ст. Если замер выходит за эти границы – замените пружину иглы на соответствующую по жесткости или отрегулируйте длину пружинной опоры.

Порядок регулировки

1. Зафиксируйте клапан в калибровочном приборе.
2. Подавайте плавное давление грушей до подъёма иглы.
3. Снимите показания манометра в момент открытия клапана.
4. При отклонении от нормы подберите пружину с нужным усилием (или аналогичную от исправного клапана).
5. После замены пружины повторите проверку для подтверждения параметра.

Ключевые требования:

• Не допускается изгиб или коррозия иглы/седла.
• Диаметр седла должен соответствовать паспортному значению.
• Погрешность манометра – не более ±1 мм рт. ст.

Важно:

Игнорирование калибровки может привести к затоплению двигателя (при низком давлении) или перебоям в работе на холостых (при завышенных значениях). Для корректной работы карбюратора дополнительно проверьте состояние поплавка и герметичность клапана после сборки.

Адаптация к зимней эксплуатации

Эксплуатация карбюратора ДААЗ-4178 при отрицательных температурах требует специальной подготовки из-за риска обледенения дроссельных заслонок, загустевания топлива и ухудшения испаряемости бензина. Без корректировок возрастает вероятность затрудненного пуска, неустойчивой работы на холостом ходу и повышенного расхода топлива в начальный период прогрева.

Ключевым этапом является регулировка пускового устройства: проведите проверку начального угла открытия воздушной заслонки (должна составлять 7±0.25 мм при снятом корпусе воздушного фильтра), а также выставьте зазор в 5–5.4 мм у ее края с помощью упорного винта. Требуется увеличить частоту холостого хода приблизительно на 100–150 об/мин от летних значений для компенсации возросших нагрузок на стартер.

Обязательные мероприятия

• Замена топливного фильтра и контроль уровня бензина в поплавковой камере (норма: 22.5–25 мм).
• Проверка работы серводросселя и герметичности вакуумных трубок для предотвращения подсоса холодного воздуха.
• Очистка жиклёров экономайзера и системы холостого хода ультразвуком или спецрастворами.

Рекомендации по эксплуатации

1. Используйте только зимние сорта бензина (например, АИ-92 с депрессорными присадками).
2. При температуре ниже –25°C вручную прогревайте впускной коллектор через ресурс подвода выхлопных газов (если предусмотрено конструкцией).
3. Послеконтролируйте:
   - Отсутствие конденсата в вакуумной камере экономайзера,
   - Работоспособность электромагнитного клапана (отключение подачи топлива при глушении).

Примечание: Для регионов с экстремальными зимами обязательна установка теплоизоляционного экрана между карбюратором и двигателем.

Тонкости летней регулировки

При высоких температурах окружающего воздуха плотность смеси требует особой коррекции для обеспечения стабильной работы двигателя. Основной акцент делается на предотвращение обеднения топливовоздушной смеси, что чревато перегревом и потерей мощности.

Ключевым элементом летней настройки становится калибровка системы холостого хода и главных дозирующих элементов с учётом сниженной плотности кислорода. Требуется повышение уровня топлива в поплавковой камере примерно на 1-2 мм относительно зимних параметров для компенсации усиленного испарения.

Контрольные параметры:

• Частота холостого хода – поддерживается в диапазоне 820-900 об/мин при полностью прогретом двигателе с отключёнными потребителями энергии;
• Состав смеси – оптимально содержание CO в выхлопе 0.8-1.2% при проверке газоанализатором;
• Поплавковая камера – уровень топлива устанавливается на 21.5-22.5 мм от плоскости разъёма крышки (зимой – 19-20 мм);

Особое внимание уделяется состоянию топливных жиклёров – летом критически важна их абсолютная чистота из-за повышенного риска закипания бензина в магистралях. Проверьте герметичность соединения экономайзера с карбюратором для исключения подсоса воздуха.

Сопряжение с вакуумными системами авто

Карбюратор ДААЗ-4178 интегрирован с вакуумными системами автомобиля через специальные штуцеры, обеспечивая передачу разрежения от впускного коллектора к зависимым агрегатам. Источником вакуума служит зона под дроссельной заслонкой, где создаётся пониженное давление при работе двигателя. Герметичность соединений критична для корректного функционирования всех сопряжённых устройств.

Основные подключаемые системы включают: вакуумный корректор трамблёра (регулирует опережение зажигания), устройство принудительного холостого хода (экономайзер), клапан рециркуляции отработавших газов (EGR), систему вентиляции картера (PCV) и пневмопривод блокировки гидротрансформатора АКПП. Неверное подключение трубок провоцирует подсос неучтённого воздуха, вызывая обеднение смеси, неустойчивые обороты холостого хода, повышенную детонацию и рост расхода топлива.

Взаимодействие с трамблером УОЗ

Синхронизация угла опережения зажигания (УОЗ) карбюратора ДААЗ-4178 с работой трамблера – критичный параметр для стабильной работы двигателя ЗМЗ-402. Карбюратор не влияет на момент искрообразования напрямую, но состав топливно-воздушной смеси, который он формирует, определяет оптимальную настройку зажигания. Бедные смеси (мало топлива) требуют более раннего зажигания для полного сгорания, а богатые (много топлива) – более позднего для предотвращения детонации.

При изменении заводских регулировок карбюратора (пропускной способности жиклёров, уровня топлива в поплавковой камере, положения дросселей) необходимо проверять и корректировать УОЗ. Износ деталей карбюратора или трамблёра также нарушает баланс: например, подклинивание вакуумного регулятора опережения трамблёра или изменение проходимости каналов в карбюраторе напрямую сказывается на динамике авто.

Ключевые аспекты взаимовлияния

• Вакуумный регулятор трамблёра: соединяется шлангом со штуцером на дроссельной заслонке первой камеры карбюратора. Разрежение от карбюратора управляет углом опережения под нагрузкой. Утечка воздуха в соединениях или неисправность мембраны регулятора искажают коррекцию зажигания.
• Состояние смеси: Засорение главных топливных жиклёров или воздушных каналов карбюратора делает смесь беднее. Это требует ручного выставления УОЗ на 2-3° раньше номинала. Переобогащение из-за высокого уровня топлива или изношенных игольчатых клапанов, наоборот, требует уменьшения УОЗ.
• Обнаружение проблем: Детонационный стук «пальцев» при разгоне (особенно на низкооктановом бензине) указывает на слишком раннее зажигание или бедную смесь от карбюратора. «Затягивание» двигателя и перегрев могут быть следствием позднего УОЗ при богатой смеси.

Рекомендуемая последовательность регулировки:

1. Проверьте герметичность вакуумного шланга между карбюратором и трамблёром (подсос воздуха нарушит коррекцию УОЗ).
2. Убедитесь в исправности вакуумного регулятора трамблёра (хода штока, целостности мембраны).
3. Отрегулируйте карбюратор: установите уровень топлива в поплавковой камере, проверьте чистоту жиклёров и работу ЭПХХ.
4. Только после настройки карбюратора выставьте базовый УОЗ с помощью стробоскопа согласно данным мануала (например, 5°±1° до ВМТ на холостом ходу при 820–900 об/мин).
5. Проверьте работу вакуумного регулятора: при снятом шланге с карбюратора УОЗ должно возвращаться к базовому значению.

Проверка работы экономайзера

Отсоедините тягу привода экономайзера от дроссельной заслонки, после чего проверьте свободный ход рычага управления – он должен составлять 0,4–0,8 мм. Подключите ручной вакуумный насос к штуцеру клапана экономайзера и создайте разрежение 250 мм рт. ст. Наблюдайте за указателем: стабильное удержание разрежения в течение 30 секунд свидетельствует об исправности диафрагмы и герметичности клапана.

Запустите двигатель и прогрейте его до рабочей температуры. Резко выжмите педаль акселератора до упора под нагрузкой (например, при движении автомобиля или стендовых испытаниях). В момент резкого открытия дросселей из распылителя экономайзера должна появиться интенсивная струя топлива – отсутствие подачи указывает на засорение каналов или неисправность привода.

Ключевые элементы контроля

• Привод (мембранный механизм): отсутствие засоров воздушной магистрали от карбюратора к клапану.
• Жиклер экономайзера: визуальный осмотр на предмет загрязнений или деформации, продувка сжатым воздухом.
• Заклинивание клапана: демонтаж и проверка хода штока, чистка седла.

Обслуживание электромагнитного клапана

Электромагнитный клапан регулирует подачу топлива в системе холостого хода карбюратора ДААЗ-4178. Его корректная работа обеспечивает стабильные обороты двигателя и предотвращает калильное зажигание при выключении зажигания. Неисправность клапана приводит к неустойчивой работе на холостом ходу, самопроизвольной остановке мотора или его "дизелингу".

Проверку начинают с диагностики напряжения на клеммах при включенном зажигании. На исправном клапане напряжение бортовой сети (12 В) должно присутствовать постоянно. Далее оценивают сопротивление обмотки мультиметром: значение в пределах 9–13 Ом свидетельствует о целостности цепи. Неустранимые механические дефекты, такие как заклинивание иглы или износ уплотнений, требуют замены узла.

Последовательность технического обслуживания

Профилактические процедуры проводят каждые 15 000 км пробега:

1. Отсоединить электрический разъем и вывернуть клапан из корпуса карбюратора ключом на 13 мм.
2. Очистить топливные каналы посадочного гнезда сжатым воздухом и жидким очистителем карбюраторов.
3. Проверить целостность резинового уплотнительного кольца и сетчатого фильтра-сепаратора на впускном отверстии клапана.
4. Собрать узел в обратном порядке, затягивая корпус клапана моментом 15–20 Н·м.

Устранение подсоса постороннего воздуха в карбюраторе ДААЗ-4178

Подсос постороннего воздуха – распространённая неисправность, приводящая к обеднению топливной смеси, неустойчивой работе двигателя на холостом ходу, повышению оборотов, провалам при сбросе газа и затруднённому пуску. Выявить проблему можно, аккуратно распыляя жидкость для очистки карбюратора или пропан (с соблюдением техники безопасности!) на потенциальные места утечек при работающем двигателе: временное выравнивание оборотов укажет на точку подсоса.

Основные зоны риска включают прокладки, уплотнения и соединения корпуса карбюратора и впускного коллектора. Особое внимание уделите проверке вакуумных шлангов, ослаблению винтов крепления карбюраторного узла к коллектору и износу деталей привода дроссельных заслонок.

Диагностика и устранение утечек

1. Прокладки под карбюратором:
   • Снизьте температуру карбюратора (во избежание ожогов).
   • Последовательно подтяните ключом на 13 крепёжные гайки крепления карбютора к коллектору с моментом 14-16 Н·м. Перетяжка деформирует корпус!
   • При сохранении подсоса замените прокладку, предварительно очистив плоскости прилегания карбюратора и коллектора.
2. Уплотнение оси дроссельной заслонки второй камеры:

   Критически важная точка! Проверьте люфт оси:

   • Если при покачивании оси вверх-вниз пальцем слышны стуки или виден люфт – необходима замена втулок оси. Для этого потребуется демонтаж и разборка карбюратора.
3. Утечка через вакуумные каналы и шланги:
   • Проверьте целостность эластичных вакуумных шлангов (идёт к вакуумному усилителю тормозов, коробке искроулавливателя картерных газов).
   • Осмотрите плотность запрессовки жиклёров-трубок канала вентиляции картера и вакуумного опережения трамблёра.
4. Уплотнение электромагнитного клапана холостого хода и винтов качества/количества:
   • Убедитесь в наличии и целостности уплотнительных колец на электромагнитном клапане (ХХ) и регулировочных винтах.

После устранения утечек обязательна регулировка холостого хода с помощью оптимизированной последовательности:

Качественно выполненные работы устраняют симптомы "воздушного голодания", восстанавливают стабильность работы на всех режимах и снижают расход топлива.

Замена прокладок и сальников

При замене прокладок карбюратора ДААЗ-4178 демонтируйте верхнюю крышку поплавковой камеры, обеспечив доступ к диафрагме пускового устройства. Извлеките старые прокладки эмульсионных колодцев и жиклеров, используя пинцет для предотвращения повреждения посадочных поверхностей. Новые элементы устанавливайте после тщательной зачистки металлических плоскостей от остатков паронита и карбонизированных отложений.

Замену сальников производите на отключенном от системы питания карбюраторе. Снимите крышку привода дроссельных заслонок и визуально проверьте износ уплотнителей оси дросселей. Для установки новых сальников используйте оправку диаметром 6 мм, предварительно обработав посадочные места графитной смазкой. Особое внимание уделите герметичности привода воздушной заслонки – смещение уплотняющего кольца более чем на 0,5 мм вызывает подсос воздуха.

Критические этапы монтажа

• Притирка прокладок: Прогревайте карбюратор до рабочей температуры с последующей протяжкой болтов крышки после остывания
• Ориентация уплотнителей: Пружинные кольца сальников должны контактировать с подвижными элементами
• Контроль зазоров: После сборки проверьте отсутствие люфта в осях заслонок

Важно: Применяйте исключительно термостойкие прокладки из армированного паронита. Герметик на силиконовой основе допустим только на внешних стыках при температуре эксплуатации до +150°C.

Подбор ремкомплекта ДААЗ-4178

Ремкомплект для карбюратора ДААЗ-4178 включает детали для замены изнашиваемых элементов: уплотнители, диафрагмы, жиклеры и регулировочные винты. Ключевые компоненты стандартного набора:

Типичный состав ремкомплекта:

• Диафрагмы: пускового устройства, экономайзера, насоса-ускорителя.
• Прокладки: корпуса, фланцев, поплавковой камеры.
• Жиклеры: топливные и воздушные (основные и холостого хода).
• Клапан; игольчатый запорный с сеткой.
• Уплотнения: штоков, винтов, топливных каналов.

Критерии выбора ремкомплекта:

1. Совместимость: Убедитесь, что артикул соответствует модели ДААЗ-4178 (проверьте маркировку на карбюраторе).
2. Полнота: Выбирайте комплекты с диафрагмами АСОМ (устойчивы к топливу) и латунными жиклерами. Примеры артикулов:

Важно: Избегайте дешёвых наборов с резиной низкого качества – это приведёт к утечкам топлива. Для модификаций карбюратора (4178-1107010/20) уточняйте спецификацию жиклеров в каталоге производителя.

Оригиналы и аналоги запчастей для карбюратора ДААЗ-4178

Оригинальные комплектующие производятся Димитровградским автоагрегатным заводом (в настоящее время ООО "СОАТЭ") и соответствуют заводским спецификациям по материалам, геометрии и допускам. Их использование обеспечивает точную посадку, штатную производительность и предсказуемый ресурс топливной системы. Неоригинальные аналоги выпускаются сторонними производителями и могут иметь конструктивные отличия или отклонения в настройках.

Качественные аналоги часто дешевле оригиналов, но их выбор требует проверки совместимости: несоответствие размеров дозирующих элементов, уплотнений или пружин вызывает перерасход топлива, неустойчивую работу двигателя или подсос воздуха. Проверенные бренды-заменители для ДААЗ-4178 включают компанию "Пекар", "Люкар" и чешские комплектующие JIKOV, прошедшие валидацию на двигателях ВАЗ.

• Критичные детали для замены: требуется точное соответствие
  1. Жиклеры (главные, холостого хода)
  2. Эмульсионные трубки
  3. Уплотнительные прокладки и диафрагмы
• Наиболее надежные аналоги:
  • Игольчатый клапан – арт. 2107-1107010-30 (Пекар)
  • Диафрагма ускорительного насоса – арт. DAAZ.4178-111408 (JIKOV)
  • Полный ремкомплект – арт. 4178-ПК (Люкар)

При подборе неоригинальных запчастей рекомендуется проверять маркировку упаковки на соответствие стандартам ISO 9001, а сами детали – на отсутствие литников, заусенцев и отклонений в калибровке отверстий. Регулировка карбюратора с аналоговыми компонентами должна включать пробные поездки и коррекцию винтов после прогрева двигателя.

Меры безопасности при обслуживании

Обслуживание карбюратора ДААЗ-4178 требует строгого соблюдения правил пожарной безопасности из-за работы с горючими жидкостями. Нарушение этих норм может привести к возгоранию, взрыву или отравлению парами топлива. Работы целесообразно проводить в условиях подготовленного пространства, исключающего случайное повреждение деталей.

Перед началом любых манипуляций необходимо стабилизировать температурный режим компонентов двигателя: горячие детали способны воспламенить топливо или очистители. Особое внимание уделяется электростатическим разрядам и недопущению искрообразования вблизи зоны обслуживания.

1. Исключите источники огня: Не курите и не используйте приборы с открытым пламенем в радиусе 10 метров от места работ. Удостоверьтесь в отсутствии искрящего электрооборудования.
2. Обеспечьте вентиляцию: Работайте в хорошо проветриваемом помещении или на открытом воздухе. Применяйте вытяжные системы при очистке внутренних каналов карбюратора аэрозолями.
3. Отключите аккумулятор: Снимите отрицательную клемму перед демонтажом карбюратора или отсоединением топливных магистралей для предотвращения короткого замыкания.
4. Сбросьте давление в топливной системе: После остановки двигателя выждите 10-15 минут либо стравите давление через специальный клапан/болт на топливной рампе перед отсоединением шлангов.
5. Используйте средства защиты:
   • Химически стойкие перчатки при контакте с бензином и очистителями
   • Защитные очки для предохранения глаз от струй жидкости
6. Блокируйте подвижные элементы: Фиксируйте дроссельные заслонки тросиком при регулировке, исключая риск захвата пальцев пружинными механизмами.

Типичные ошибки при самостоятельной настройке

Одной из частых ошибок является регулировка на холодном двигателе. Карбюратор ДААЗ-4178 требует обязательного прогрева до рабочей температуры (85-95°C), иначе показания будут некорректными.

Неправильная настройка уровня топлива в поплавковой камере ведет к переобогащению или обеднению смеси. Недостаточная проверка герметичности соединений также вызывает подсос воздуха, влияющий на точность регулировок.

Основные ошибки при работе с винтами холостого хода:

1. Одновременное вращение винта количества (1) и качества (2) вместо последовательной регулировки
2. Пренебрежение установкой базовых оборотов (750-800 об/мин) винтом количества перед регулировкой качества
3. Игнорирование показаний тахометра при настройке, работа "на слух"

Настройка пускового устройства без контроля зазора диафрагмы (14,5 мм) и хода тяги приводит к трудному запуску. Проверка этих параметров обязательна после любых регулировок.

Этапы проверки после регулировки

После завершения регулировочных операций карбюратора ДААЗ-4178 необходимо выполнить комплексную проверку для подтверждения правильности настроек. Это обеспечит стабильную работу двигателя во всех режимах и исключит отклонения в составе топливно-воздушной смеси.

Диагностические процедуры проводятся поэтапно с обязательной проверкой ключевых параметров. Все тесты выполняются на прогретом до рабочей температуры двигателе с использованием тахометра и газоанализатора при необходимости.

Последовательность контрольных операций

1. Герметичность узлов: Визуально проверьте отсутствие подтеканий топлива в зоне:
   • Соединения топливных шлангов
   • Уплотнительных прокладок
   • Диафрагмы насоса-ускорителя
2. Стабильность холостого хода:
   • Контроль оборотов (700-800 об/мин при номинале)
   • Анализ CO в выхлопе (0.5-1.5%)
   • Отсутствие самопроизвольных изменений частоты вращения
3. Реакция на переходные режимы:
   • Плавный разгон без провалов при открытии дросселя
   • Отсутствие хлопков во впускном/выпускном тракте
4. Работа насоса-ускорителя:
   • Контроль впрыска топлива при резком открытии заслонки
   • Отсутствие задержки отклика дросселя
5. Тестирование под нагрузкой (:
   • Разгон автомобиля без детонации
   • Стабильность работы на максимальных оборотах
   • Отсутствие черного дыма при нагрузках

Список источников

Информация о технических параметрах и регулировках карбюратора ДААЗ-4178 основывается на официальной документации завода-изготовителя, специализированных автомобильных руководствах и технической литературе.

Для проверки и уточнения данных были использованы следующие материалы отечественных изданий и нормативных документов.

• Руководство по ремонту ВАЗ-2121 «Нива» (раздел топливной системы)
• Технический паспорт и спецификации ДААЗ-4178, выпущенный Димитровградским автоагрегатным заводом
• Мишнев С.А. «Устройство и ремонт карбюраторов отечественных автомобилей», глава о моделях ДААЗ
• Журнальные публикации в «За рулём» (1985-1995 гг.) по обслуживанию карбюраторов
• Заводская инструкция «Регулировка и ремонт ДААЗ-4178 для УАЗ-417»
• Cборник ГОСТ 14846-81 по методам испытаний автомобильных карбюраторов
• Каталог деталей двигателя УМЗ-417, раздел топливоподающей системы

Видео: Карбюратор ДААЗ 4178-40 обслуживание и обзор


• Шины ViaMaggiore Premiorri - новинка на рынке, всё о модели - описание, параметры, отзывы

• Что показывает электронная педаль газа в автомобиле

• Chrysler Crossfire - основные характеристики
